Контроллер dixell инструкция xr60cx: Dixell XR60CX – холодильные контроллеры

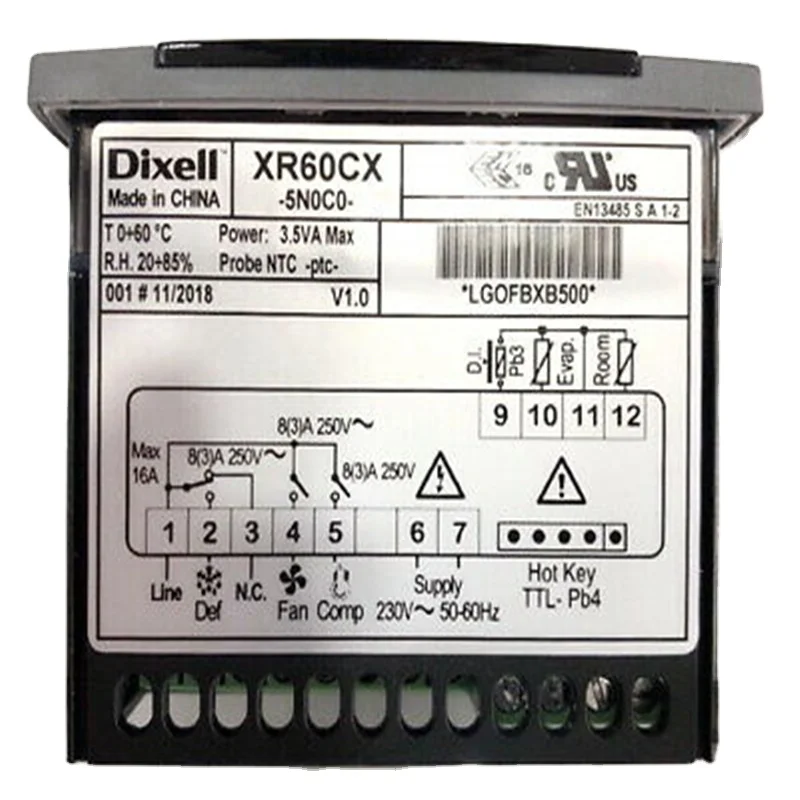

Dixell XR60CX – холодильные контроллеры

Dixell XR60CX – это микропроцессорный контроллер, подходящий для применения в средне- или низкотемпературных блоках охлаждения с вентиляцией. У него есть 3 релейных выхода для управления компрессором, вентилятором, оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Он также снабжен 3 входами датчиков NTC или PTC, первый – для контроля температуры, второй, расположенный на испарителе – для контроля температуры окончания оттайки и управления вентилятором, третий датчик, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как четвертый датчик температуры.

Документация

Купить

Корпус	самозатухающий пластик ABS
Размер	спереди 32×74мм; глубина 60 мм
Монтаж	на панель в вырез размером 71×29мм
Защита	IP20
Защита спереди	IP65
Соединения	клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м
Электропитание	согласно модели: 12В пер. /пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т.±10%, 50/60Гц, 110В пер.т. ±10%, 50/60Гц
Энергопотребление	3,5ВА макс.
Дисплей	3 цифры, красные светодиоды высотой 14,2мм
Входы	до 4 датч. NTC или PTC
Цифровой вход	контакты без напряжения
Релейные выходы	компрессор SPST 8(3)А, ~250В; SPST 16(6)А ~250В или 20(8)А ~250В оттайка: SPDT 8(3)А, ~250В вентилятор: SPST 8(3)А, ~250В или SPST 5(2)А
Сохранение данных	в энергонезависимой памяти (EEPROM)
Рабочая температура	0÷60°C
Температура хранения	-25÷60°C
Относительная влажность	20÷85% (без конденсации)
Диапазон измерения	NTC-датчик: -40÷110°C (-40÷230°F) PTC-датчик: -50÷150°C (-58÷302°F)
Разрешение	0,1°C и ли 1°C и ли 1°F (выбирается)
Точность (окруж. темп. 25°C)	±0,1 °C ±1 знак

Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга Dixell семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.



Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров COn и COF.



С помощью параметра tdF доступны два режима оттайки: оттайка с электрическим нагревателем (tdF = EL) и оттайка горячим газом (tdF = in). Другие параметры используются для контроля интервала между циклами оттайки (IdF), его макс. длительности (MdF) и двух режимов оттайки: по времени или с управлением по датчику испарителя (P2P). По окончании оттайки начинается время стекания капель, его продолжительность задается в параметре FSt. При FSt = 0 время стекания капель отключено.



Эта функция, управляемая параметром Fct, предназначена для того, чтобы избежать коротких циклов вентиляторов, что может произойти после включения контроллера, либо после оттайки, когда комнатный воздух греет испаритель. Работа: если разница температуры между датчиком испарителя и комнатным датчиком больше, чем значение параметра Fct, то вентиляторы включаются. При Fct = 0 эта функция отключена. Когда Fnc = c-n или c-Y (вентиляторы включены параллельно компрессору), то посредством параметров Fon и FoF вентиляторы могут осуществлять циклы включения и выключения, даже если компрессор выключен. Когда компрессор выключен, вентиляторы продолжают работать в течение времени Fon.

При Fon = 0 вентиляторы всегда остаются выключенными, когда компрессор выключен.

Dixell XR60C – холодильные контроллеры

Контроллер Dixell XR60C прибор с циклом оттайки, сконструированный для применения в холодильной области при нормальной и низкой температуре, также позволяет контролировать работу вентиляторов. . Прибор обеспечен 3 реле выхода, для того, чтобы управлять компрессором, вентилятором и оттайкой, которая может быть как электрической , так и оттайкой горячим газом, входами для 2 датчиков NТС. Прибор программируется через параметры при помощи клавиатуры.

Документация

Корпус	передняя панель 32×74 мм;  глубина 60 мм
Монтаж	панель монтируется  в отверстие 71×29 мм
Защита передней панели	IP65
Соединения	Провода клеммного блока  2,5 мм2 , с винтовым креплением
Энерго потребление	12 Vac/dc, ±10% (на выбор 230, 110,   10%, 50/60Hz)
Энерго поглащение	3VA max
Дисплей	3 цифры, красные LED, 14,2 мм высота
Входы	2 NTC датчики
Конфигурация цифровых входов	без напряжения
Реле выхода	компрессор -SPST реле 20(8)A; 250Vac оттайка-SPDT реле 8(3) A, 250Vac вентилятор-    SPST реле 20(8)A; 250Vac
Блок памяти	данные сохраняются даже при отсутсвии питания (EEPROM)
Рабочая температура	0 – 60 °C
Температура содержания	-25 – 60 °C
Относительная влажность	20 – 85 % (отсутствие какого-либо конденсата)
Диапазон измерения и регуляции	-40 – 110°C (-58÷230°F)
Разрешающая способность	0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж. темпер. 25°C)	±0,7 °C ±1 цифра



Разрешающая способность
 – Hy Дифференциал: (0,1 ÷ 25,5°C / 1÷255 °F) Дифференциал вмешательства для контр.точки.Компрессор ВКЛ, при Set Poin Плюс Differential (Hy). Компрессор ВЫКЛ, при достижении температурой значения контр.точки.

 – Ot  Калибровка термостата: (-12.0÷12.0°C; -120÷120°F) позволяет установить возможно-допустимое отклонение от реального значения датчика.
 – AC Противоцикличная задержка: (0÷50 min) минимальный интервал между остановкой и последующим запуском компрессора.
 – P2P Присутствует датчик  испарителя: n= остановка оттайки по времени, у= остановка оттайки по температуре.

Оттайка
 – IdF  Интервал между циклами оттайки: (1÷120h) Определяет период времени между началом двух циклов оттайки.
 – MdF  Продолжительность оттайки: (0÷255min) Устанавливает продолжительность цикла .
 – TdF  Тип  оттайки: EL=электрооттайка, in=горячим газом
 – DtE  Температура завершения оттайки: (- 50 -50 °C/ -58 – 122°F) (Допускается только, когда EdF=Pb) устанавливает температуру, измеряемую зондом испарителя, которая вызывает конец оттайки.

Вентиляторы
 – FnC Режимы для вентиляторов:
С-n= включается с компрессором ОТК в течении оттайки
o-n=  непрерывная работа,ОТК. во время оттайки
C-Y= включается с компрессором ВКЛ. в течении оттайки
C-n= непрерывная работа, ВКЛ в течении оттайки
 – Fnd Задержка работы вентиляторов после оттайки: (0-255 мин.) интервал времени между окончанием оттайки и стартом вентиляторов испарителя.
 – FST Остановка работы вентиляторов в зависимости от температуры: (- 50 -50 °C/-58 – 122°F)установка температуры, выше которой вентиляторы всегда отключаются.

Сигналы тревоги
 – ALU     Сигнал тревоги по MAX температуре: (ALL÷150°C; ALL ÷302°F) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd” .
 – ALL Сигнал тревоги по Min температуре : (-50.0°C ÷ ALU; -58°F ÷ ALU) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd”.

Цивровой вход (только для моделей с цифровым входом)

 – i1P    Полярность цифрового входа: oP: цифровой вход срабатывает по открытому контакту; CL: цифровой вход срабатывает по закрытому контакту.
 – i1F    Конфигурация цифрового входа: EAL = внешний сигнал тревоги: “EA” появляется следующее сообщение; bAL = серийный сигнал тревоги: “CA” ” появляется следующее сообщение  и выход отключен; dEF = активизирование цикла оттайки; AUS = не выбирайте.
 – did    Задержка сигнала тревоги цифрового входа: (0255 min) временной интервал между моментом опредиления аварийной ситуации (i1F= EAL or i1F = bAL) и срабатыванием сигнала тревоги.

Другое
 – PbC    Выбор датчика: (Ptc=PTC датчик; ntc=NTC датчик). Это позволяет выбрать тип датчика.

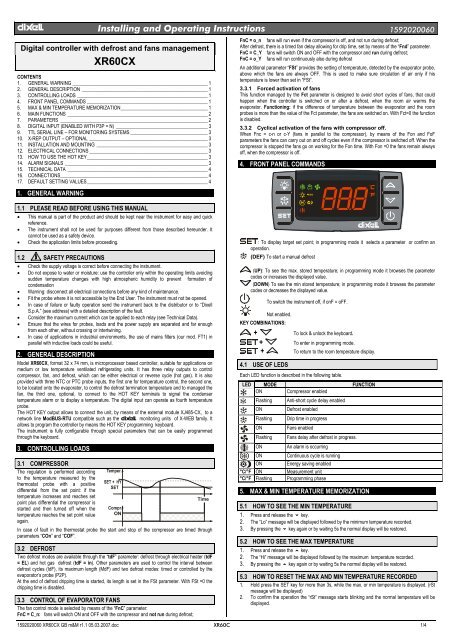

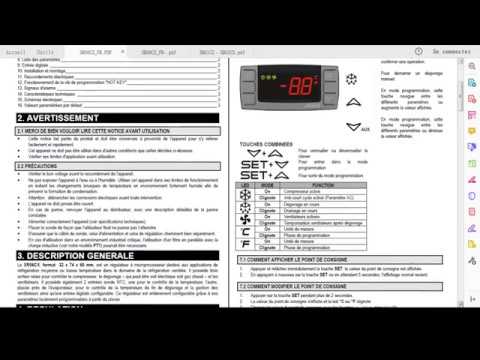

Dixell XR60CX Инструкции по установке и эксплуатации. КОНТРОЛЬ НАГРУЗОК _____________________________________________________ 1

4.

FRONT PANEL COMMANDS __________________________________________________ 1

5.

MAX & MIN TEMPERATURE MEMORIZATION ____________________________________ 1

6.

MAIN FUNCTIONS __________________________________________________________ 2

7.

PARAMETERS _____________________________________________________________ 2

8.

DIGITAL INPUT (ENABLED WITH П3П = Н) __________________________________________ 3

9.

TTL SERIAL LINE – FOR MONITORING SYSTEMS ________________________________ 3

10. X-REP OUTPUT – OPTIONAL _________________________________________________ 3

11. INSTALLATION AND MOUNTING ______________________________________________ 3

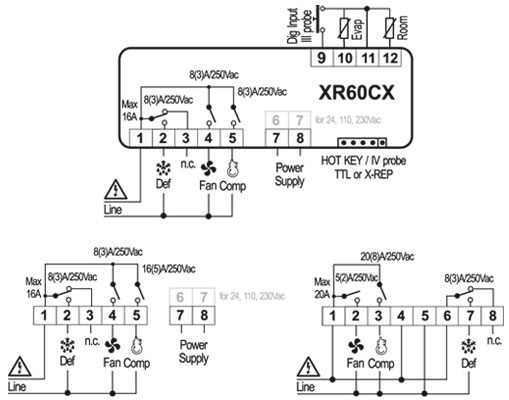

12. ELECTRICAL CONNECTIONS _________________________________________________ 3

13. HOW TO ИСПОЛЬЗУЙТЕ ГОРЯЧУЮ КЛАВИШУ __________________________________________________ 3

14. СИГНАЛЫ ТРЕВОГИ _____________________________________________________________ 3

15. TECHNICAL DATA __________________________________________________________ 4

16. CONNECTIONS _____________________________________________________________ 4

17. DEFAULT SETTING VALUES __________________________________________________ 4

1. GENERAL WARNING

1.1 PLEASE READ BEFORE USING THIS MANUAL



This manual is part of the продукта и должен храниться рядом с прибором для удобного и быстрого доступа к

.



Прибор не должен использоваться для целей, отличных от описанных ниже. Его

нельзя использовать в качестве предохранительного устройства.



Прежде чем продолжить, проверьте ограничения приложений.



Dixell Srl оставляет за собой право изменять состав своей продукции даже без предварительного уведомления,

обеспечивая ту же и неизменную функциональность.

1.2

МЕРЫ ПРЕДОСТОРОЖНОСТИ



Перед подключением прибора проверьте правильность напряжения питания.



Не подвергать воздействию воды или влаги: используйте контроллер только в рабочих пределах, избегая

резких перепадов температуры с высокой влажностью воздуха для предотвращения

конденсации



технического обслуживания.



Устанавливайте датчик в местах, недоступных для конечного пользователя. Инструмент не должен открываться.



В случае поломки или неправильной работы отправьте прибор обратно дистрибьютору или в “Dixell

S.r.l.” (см. адрес) с подробным описанием неисправности.



Учитывайте максимальный ток, который может подаваться на каждое реле (см. Технические характеристики).



Убедитесь, что провода датчиков нагрузки и источник питания разделены и достаточно далеко

друг от друга, без пересечений и переплетений



В случае применения в промышленных условиях использование сетевых фильтров (наша мод. FT1) в

параллельно с индуктивными нагрузками может быть полезным.

2. ОБЩЕЕ ОПИСАНИЕ

Модель XR60CX, формат 32 x 74 мм, представляет собой микропроцессорный контроллер, подходящий для применения на

средне- и низкотемпературных вентилируемых холодильных установках. Он имеет три релейных выхода для управления компрессором

, вентилятором и оттайкой, которая может быть либо электрической, либо реверсивной (горячий газ). Он также

снабжен тремя входами датчиков NTC или PTC, первый для контроля температуры, второй,

, расположенный на испарителе, для контроля температуры окончания оттаивания и управления вентилятором

, третий, опционально, для подключения к клеммам HOT KEY для подачи аварийного сигнала температуры конденсатора

или для отображения температуры. Цифровой вход может работать как четвертый датчик температуры

.

Выход HOT KEY позволяет подключить блок с помощью внешнего модуля XJ485-CX к сетевой линии

, совместимой с ModBUS-RTU, такой как блоки мониторинга Dixell семейства X-WEB. Это позволяет

для программирования контроллера с помощью клавиатуры программирования HOT KEY.

Прибор полностью настраивается с помощью специальных параметров, которые можно легко запрограммировать

с помощью клавиатуры.

3. РЕГУЛИРОВАНИЕ НАГРУЗОК

3.1 КОМПРЕССОР

Регулирование осуществляется в соответствии с

температурой, измеренной датчиком термостата

с положительным

дифференциалом от уставки: если температура

увеличивается и достигает уставки

0003

точка плюс дифференциал компрессор

запускается, а затем выключается, когда

температура снова достигает заданного значения

.

В случае неисправности датчика термостата запуск и остановка компрессора синхронизируются через

параметры “COn” и “COF”.

3.2 РАЗМОРАЖИВАНИЕ

Через параметр “tdF” доступны два режима размораживания: размораживание электрическим нагревателем (tdF

= EL) и размораживание горячим газом (tdF = in). Другие параметры используются для управления интервалом между

циклов разморозки (IdF), ее максимальная продолжительность (MdF) и два режима разморозки: по времени или по датчику

испарителя (P2P).

В конце разморозки запускается время капания, его продолжительность устанавливается в параметре Fdt. При Fdt =0 время стекания

отключено.

1592020060 XR60CX GB m&M r1.1 27.04.2015

формирование

Темпер.

КОМПЛЕКТ

Компр.

ON

3.3 УПРАВЛЕНИЕ ВЕНТИЛЯТОРАМИ ИСПАРИТЕЛЯ

Режим управления вентилятором выбирается с помощью параметра «FnC»:

FnC = C_n: вентиляторы будут включаться и выключаться вместе с компрессором и не работать во время разморозки;

FnC = o_n вентиляторы будут работать, даже если компрессор выключен, и не будут работать во время разморозки;

После оттаивания существует временная задержка вентилятора, учитывающая время стекания, задаваемое с помощью параметра “Fnd”.

FnC = Вентиляторы C_Y будут включаться и выключаться вместе с компрессором и работать во время разморозки;

FnC = o_Y вентиляторы будут работать непрерывно даже во время разморозки

Дополнительный параметр “FSt” обеспечивает настройку температуры, определяемой датчиком испарителя,

, выше которой вентиляторы всегда ВЫКЛЮЧЕНЫ. Это используется для обеспечения циркуляции воздуха только в том случае, если его

температура ниже установленной в «FSt».

3.3.1 Принудительное включение вентиляторов

Эта функция, управляемая параметром Fct, предназначена для предотвращения коротких циклов работы вентиляторов, которые могут

произойти при включении контроллера или после разморозки, когда комнатный воздух нагревает

0003

испаритель. Функционирование: если разница температур между датчиками испарителя и помещения

больше значения параметра Fct, то включаются вентиляторы. При Fct=0 функция

отключена.

3. 3.2 Циклическое включение вентиляторов при выключенном компрессоре.

Когда Fnc = c-n или c-Y (вентиляторы подключены параллельно компрессору), с помощью параметров Fon и FoF

вентиляторы могут выполнять циклы включения и выключения, даже если компрессор выключен. Когда

компрессор остановлен, вентиляторы продолжают работать в течение времени Fon. При Fon =0 вентиляторы всегда

выключены, когда компрессор выключен.

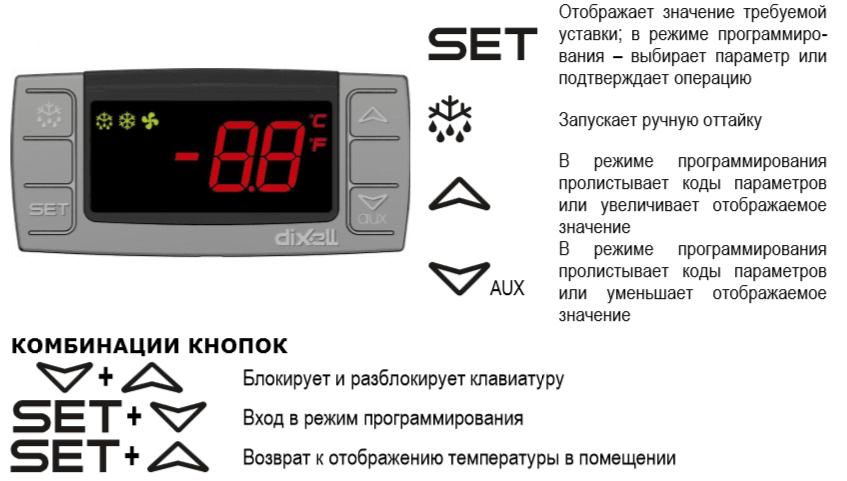

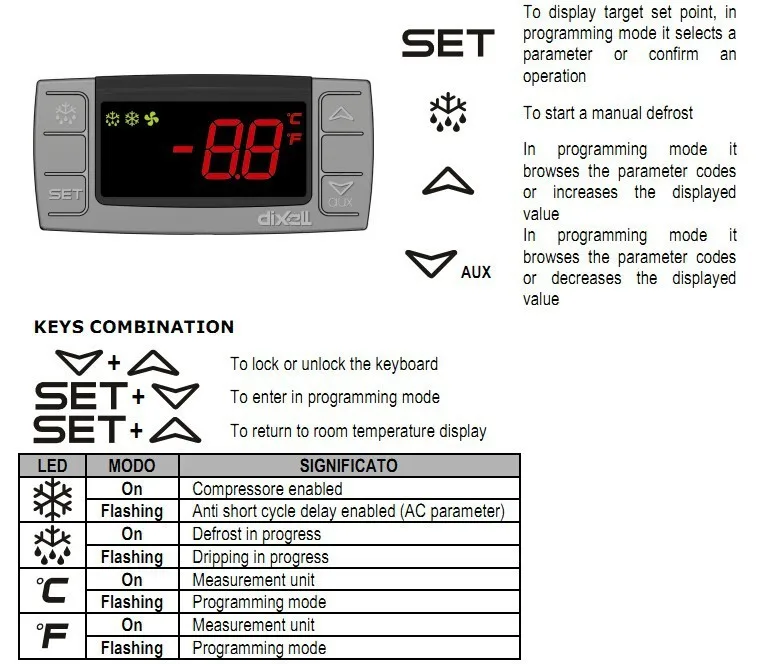

4. КОМАНДЫ ПЕРЕДНЕЙ ПАНЕЛИ

: Для отображения заданной уставки; в режиме программирования выбирает параметр или подтверждает операцию

.

(DEF) Для запуска ручной разморозки

(UP): Для просмотра макс. сохраненная температура; в режиме программирования просматривает коды параметра

или увеличивает отображаемое значение.

(ВНИЗ) Для просмотра минимальной сохраненной температуры; в режиме программирования просматривает коды параметра

или уменьшает отображаемое значение.

Для выключения прибора, если onF = oFF.

Не включено.

КОМБИНАЦИИ КНОПОК:

+



+

+

4.1 ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ

Каждая функция светодиодов описана в следующей таблице.

Светодиод

РЕЖИМ

ВКЛ

Мигает

на

мигание

на

мигание

на

на

на

° C/° F на

° C/° F Мигает

Время

5. Max & Min Demoriz 5.1 КАК ПРОСМОТРЕТЬ МИНИМАЛЬНУЮ ТЕМПЕРАТУРУ

1.

Нажмите и отпустите кнопку n.

2.

Отображается сообщение «Lo», за которым следует зарегистрированная минимальная температура.

3.

Повторным нажатием клавиши n или ожиданием в течение 5 секунд будет восстановлено нормальное отображение.

5.2 КАК ПРОСМОТРЕТЬ МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ

1.

Нажмите и отпустите кнопку o.

2.

Отображается сообщение «Привет», за которым следует максимальная зарегистрированная температура.

3.

Повторным нажатием клавиши o или ожиданием в течение 5 секунд будет восстановлено нормальное отображение.

XR60CX

Для блокировки и разблокировки клавиатуры.

Для входа в режим программирования.

Для возврата к отображению комнатной температуры.

ФУНКЦИЯ

Компрессор включен

Задержка защиты от коротких циклов включена

Разморозка включена

Время стекания воды в процессе

Вентиляторы включены

Задержка вентиляторов после выполнения разморозки.

Возникает аварийный сигнал

Выполняется непрерывный цикл

Энергосбережение включено

Единица измерения

Фаза программирования

1/5

Страница не найдена | Запчасти Город

Похоже, в вашем браузере отключен JavaScript. В вашем браузере должен быть включен JavaScript, чтобы использовать функциональные возможности веб-сайта

Слой 1Слой 1Монтажная область 2, копия 5клонМонтажная область 2, копия 6Монтажная область 2, копия 7Монтажная область 2, копия 4

Перейти к содержимомуПерейти к навигации

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет!

RSCS и Parts Town объединили усилия, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам самые лучшие впечатления. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с отличной командой, которую вы знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Что вы можете ожидать:

• Больше всего запасных частей на планете — все OEM, все время
• Отличные технологии, облегчающие поиск и покупку запчастей, включая поиск серийных номеров, PartSPIN® и Smart Manuals, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
• Исключительное качество обслуживания клиентов от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, чатом в реальном времени, текстовым сообщением и телефонным звонком, предоставляемым дружелюбной и знающей командой
• В более позднее время, чем кто-либо остальное — предлагает поддержку и отгрузку всех заказов в наличии до 9PM ET

What You Can Expect:

• Always
  Genuine OEM
• The Most In-Stock
  Parts on the Planet
• Breakthrough
  Innovations
• Exceptional
  Customer Experience
• Same Day
  Shipping

Готовы начать? Пойдем!

Ищете запчасти для оборудования для производства напитков?

Marmon Link — это новый магазин оригинальных запчастей для семейства производителей оборудования Marmon. Найдите детали и аксессуары для дозаторов напитков, а также детали для устройств Cornelius, Prince Castle, Silver King, Angelo Po и Sabre King.

Здравствуйте,

Авторизоваться или регистр

Купить по:

Бренд категория Отслеживать свой заказ Поиск по серийному номеру Заказ нескольких SKU

Запчасти Город:

Кто мы Нужна помощь?

Мои предпочтения:

Страна и валюта Почтовый индекс

Язык Английский

и

Главное меню

Магазин Все

Главное меню

Магазин Все

Главное меню

Главное меню

Кто мы

Главное меню

Нужна помощь?

Служба поддержки клиентов

Если у вас есть какие-либо вопросы или вам нужна помощь с вашей учетной записью, вы можете связаться с нами, чтобы помочь вам.

800.438.8898

Телефон: 866.344.1792

Живой чат

С понедельника по пятницу, с 8:00 до 21:00 по восточному времени

Подписывайтесь на нас

Главное меню

Страна и валюта

Главное меню

Мое местоположение

Давайте работать вместе, чтобы доставлять вам настоящие запчасти быстрее — пожалуйста, введите свой почтовый индекс для более персонализированного опыта!

Почтовый индекс

См. местный перечень

В пределах 30 миль В радиусе 50 миль В радиусе 100 миль

Что-то пошло не так. Пожалуйста, попробуйте еще раз.

Главное меню

Язык

Английский испанский французский

Ошибка 404

Не можете найти то, что ищете? Позвольте одному из наших специалистов по запчастям помочь.

Напишите нам по адресу [email protected] или позвоните по телефону 800.
