Dixell XR60C
Контроллер Dixell XR60C прибор с циклом оттайки, сконструированный для применения в холодильной области при нормальной и низкой температуре, также позволяет контролировать работу вентиляторов. . Прибор обеспечен 3 реле выхода, для того, чтобы управлять компрессором, вентилятором и оттайкой, которая может быть как электрической , так и оттайкой горячим газом, входами для 2 датчиков NТС.
Прибор программируется через параметры при помощи клавиатуры.
Разрешающая способность – Hy Дифференциал: (0,1 ÷ 25,5°C / 1÷255 °F) Дифференциал вмешательства для контр.точки.Компрессор ВКЛ, при Set Poin Плюс Differential (Hy). Компрессор ВЫКЛ, при достижении температурой значения контр.точки. – Ot Калибровка термостата: (-12.0÷12.0°C; -120÷120°F) позволяет установить возможно-допустимое отклонение от реального значения датчика. – AC Противоцикличная задержка: (0÷50 min) минимальный интервал между остановкой и последующим запуском компрессора. – P2P Присутствует датчик испарителя: n= остановка оттайки по времени, у= остановка оттайки по температуре.
Оттайка – IdF Интервал между циклами оттайки: (1÷120h) Определяет период времени между началом двух циклов оттайки. – MdF Продолжительность оттайки: (0÷255min) Устанавливает продолжительность цикла . – TdF Тип оттайки: EL=электрооттайка, in=горячим газом – DtE Температура завершения оттайки: (- 50 -50 °C/ -58 – 122°F) (Допускается только, когда EdF=Pb) устанавливает температуру, измеряемую зондом испарителя, которая вызывает конец оттайки.
Вентиляторы – FnC Режимы для вентиляторов:С-n= включается с компрессором ОТК в течении оттайкиo-n= непрерывная работа,ОТК. во время оттайкиC-Y= включается с компрессором ВКЛ. в течении оттайкиC-n= непрерывная работа, ВКЛ в течении оттайки – Fnd Задержка работы вентиляторов после оттайки: (0-255 мин.) интервал времени между окончанием оттайки и стартом вентиляторов испарителя. – FST Остановка работы вентиляторов в зависимости от температуры: (- 50 -50 °C/-58 – 122°F)установка температуры, выше которой вентиляторы всегда отключаются.
Сигналы тревоги – ALU Сигнал тревоги по MAX температуре: (ALL÷150°C; ALL ÷302°F) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd” . – ALL Сигнал тревоги по Min температуре : (-50.0°C ÷ ALU; -58°F ÷ ALU) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd”.
Цивровой вход (только для моделей с цифровым входом) – i1P Полярность цифрового входа: oP: цифровой вход срабатывает по открытому контакту; CL: цифровой вход срабатывает по закрытому контакту.
– i1F Конфигурация цифрового входа: EAL = внешний сигнал тревоги: “EA” появляется следующее сообщение; bAL = серийный сигнал тревоги: “CA” ” появляется следующее сообщение и выход отключен; dEF = активизирование цикла оттайки; AUS = не выбирайте. – did Задержка сигнала тревоги цифрового входа: (0255 min) временной интервал между моментом опредиления аварийной ситуации (i1F= EAL or i1F = bAL) и срабатыванием сигнала тревоги.
Другое – PbC Выбор датчика: (Ptc=PTC датчик; ntc=NTC датчик). Это позволяет выбрать тип датчика.
DIXELL XR60CX ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Загрузить в формате PDF
Цифровой контроллер с управлением оттайкой и вентиляторами
СР60КС
СОДЕРЖАНИЕ
1.
ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ ________________________________________________________ 1
2.
ОБЩЕЕ ОПИСАНИЕ _________________________________________________________________ 1
3.
КОНТРОЛЬ НАГРУЗОК ________________________________________________________ 1
4.
КОМАНДЫ ПЕРЕДНЕЙ ПАНЕЛИ _________________________________________________________ 1
5.
ЗАПОМНЕНИЕ МАКС. И МИН. ТЕМПЕРАТУР ____________________________________ 1
6.
ОСНОВНЫЕ ФУНКЦИИ ____________________________________________________________ 2
7.
ПАРАМЕТРЫ _____________________________________________________________ 2
8.
ЦИФРОВОЙ ВХОД (ВКЛЮЧЕНО С P3P = N) ______________________________________ 3
9.
ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ TTL – ДЛЯ СИСТЕМ МОНИТОРИНГА ________________________________ 3
10. ВЫХОД X-REP – ДОПОЛНИТЕЛЬНО ________________________________________________ 3
11. УСТАНОВКА И МОНТАЖ ______________________________________________ 3
12. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ________________________________________________ 3
13. КАК ПОЛЬЗОВАТЬСЯ ГОРЯЧЕЙ КЛАВИШЕЙ _________________________________________________________ 3
14. СИГНАЛЫ ТРЕВОГИ _____________________________________________________________ 3
15.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ________________________________________________________ 4
16. СОЕДИНЕНИЯ ____________________________________________________________ 4
17. ЗНАЧЕНИЯ НАСТРОЙКИ ПО УМОЛЧАНИЮ __________________________________________________ 4
1. ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ
1.1 ПРОЧТИТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО РУКОВОДСТВА
Это руководство является частью продукта и должно храниться рядом с прибором для быстрого и легкого
ссылка.
Прибор не должен использоваться для целей, отличных от описанных ниже.Это
нельзя использовать в качестве защитного устройства.
Прежде чем продолжить, проверьте ограничения приложения.
Dixell Srl оставляет за собой право изменять состав своей продукции даже без предварительного уведомления,
, обеспечивающий ту же и неизменную функциональность.
1,2
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Перед подключением прибора проверьте правильность напряжения питания.
Не подвергать воздействию воды или влаги: используйте контроллер только в рабочих пределах, избегая
внезапные перепады температуры при высокой влажности воздуха для предотвращения
конденсат
Предупреждение: отсоедините все электрические соединения перед любым обслуживанием.
Устанавливайте датчик в местах, недоступных для конечного пользователя. Инструмент не должен открываться.
В случае отказа или неправильной работы отправьте прибор обратно дистрибьютору или в “Dixell
“.S.r.l.” (см. адрес) с подробным описанием неисправности.
Учитывайте максимальный ток, который может подаваться на каждое реле (см. Технические характеристики).
Убедитесь, что провода для датчиков, нагрузок и источника питания разделены и достаточно далеко
друг от друга, не пересекаясь и не переплетаясь.
В случае применения в промышленных условиях использование сетевых фильтров (наша мод.
FT1) в
параллельно с индуктивными нагрузками может быть полезным.
2. ОБЩЕЕ ОПИСАНИЕ

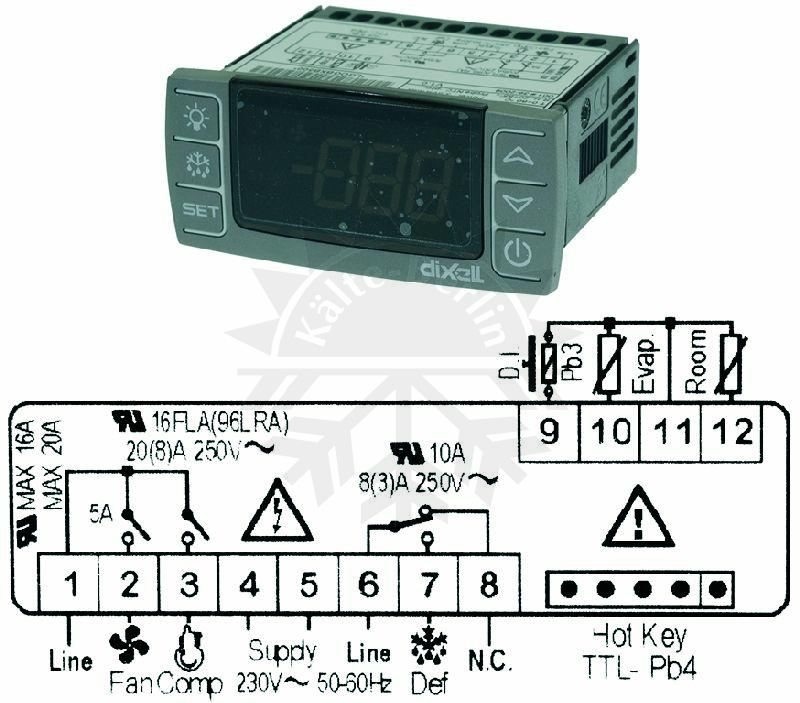

Модель XR60CX, формат 32 x 74 мм, представляет собой контроллер на базе микропроцессора, подходящий для приложений на
Среднетемпературные или низкотемпературные вентилируемые холодильные установки. Он имеет три релейных выхода для управления
.компрессор, вентилятор и оттайка, которая может быть либо электрической, либо реверсивной (горячий газ).Это тоже
снабжен тремя входами датчиков NTC или PTC, первый для контроля температуры, второй,
для установки на испарителе, для контроля температуры окончания оттайки и для управления
вентилятор, третий, опционально, для подключения к клеммам HOT KEY для подачи сигнала конденсатору
аварийный сигнал температуры или для отображения температуры. Цифровой вход может работать как четвертая температура
. Зонд.
Выход HOT KEY позволяет подключить блок с помощью внешнего модуля XJ485-CX к
Сетевая линия, совместимая с ModBUS-RTU, например, блоки мониторинга Dixell семейства X-WEB.
Это позволяет
для программирования контроллера с помощью клавиатуры для программирования HOT KEY.
Прибор полностью настраивается с помощью специальных параметров, которые можно легко запрограммировать
через клавиатуру.
3. КОНТРОЛЬ НАГРУЗОК
3.1 КОМПРЕССОР
Регулирование выполняется в соответствии с
к температуре, измеренной
датчик термостата с плюсом
дифференциал от уставки: если
температура увеличивается и достигает установленного значения
балла плюс дифференциал компрессора
запустился, а потом выключился, когда
температура достигает заданного значения
снова.
В случае неисправности датчика термостата запуск и остановка компрессора синхронизируются через
параметры “COn” и “COF”.
3.2 РАЗМОРАЖИВАНИЕ
Через параметр “tdF” доступны два режима оттайки: оттайка с помощью электронагревателя (tdF
= EL) и оттайка горячим газом (tdF = in).
Другие параметры используются для управления интервалом между
цикла оттаивания (IdF), его максимальная продолжительность (MdF) и два режима оттаивания: по времени или под управлением
датчик испарителя (P2P).
По окончании разморозки запускается время капания, его продолжительность задается в параметре Fdt. При Fdt =0
время стекания отключено.
1592020060 XR60CX GB m&M r1.1 27.04.2015
формирование
Темперамент.
НАБОР
Компр.
НА
3.3 УПРАВЛЕНИЕ ВЕНТИЛЯТОРАМИ ИСПАРИТЕЛЯ
Режим управления вентилятором выбирается с помощью параметра “FnC”:
FnC = C_n: вентиляторы будут включаться и выключаться вместе с компрессором и не работать во время разморозки;
FnC = o_n вентиляторы будут работать, даже если компрессор выключен, и не будут работать во время разморозки;
После разморозки существует временная задержка вентилятора, учитывающая время стекания, задаваемое с помощью параметра «Fnd».
FnC = Вентиляторы C_Y будут включаться и выключаться вместе с компрессором и работать во время разморозки;
FnC = o_Y вентиляторы будут работать непрерывно даже во время разморозки
Дополнительный параметр «FSt» обеспечивает настройку температуры, определяемой датчиком испарителя,
, выше которого вентиляторы всегда выключены. Это используется для обеспечения циркуляции воздуха только в том случае, если его
температура ниже установленной в “FSt”.
3.3.1 Принудительное включение вентиляторов
Эта функция, управляемая параметром Fct, предназначена для предотвращения коротких циклов работы вентиляторов, которые могут
возникают при включении контроллера или после разморозки, когда комнатный воздух нагревает
испаритель.Функционирование: если разница температур между испарителем и помещением
датчика больше значения параметра Fct, вентиляторы включены. При Fct=0 функция
отключен.
3.
3.2 Циклическое включение вентиляторов при выключенном компрессоре.
Когда Fnc = c-n или c-Y (вентиляторы подключены параллельно компрессору), с помощью Fon и FoF
вентиляторы могут выполнять циклы включения и выключения, даже если компрессор выключен.Когда
компрессор остановлен, вентиляторы продолжают работать в течение времени Fon. При Fon =0 вентиляторы всегда остаются
off, когда компрессор выключен.
4. КОМАНДЫ ПЕРЕДНЕЙ ПАНЕЛИ
: Для отображения заданной уставки; в режиме программирования выбирает параметр или подтверждает
операция.
(DEF) Для запуска ручной разморозки
(ВВЕРХ): Чтобы увидеть макс. сохраненная температура; в режиме программирования просматривает параметр
кодирует или увеличивает отображаемое значение.
(ВНИЗ) Для просмотра минимальной сохраненной температуры; в режиме программирования просматривает параметр
кодирует или уменьшает отображаемое значение.
Для выключения прибора, если onF = oFF.
Не включено.
КОМБИНАЦИИ КЛЮЧЕЙ:
+
+
+
4.1 ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ
Каждая функция светодиода описана в следующей таблице.
Светодиод
РЕЖИМ
НА
Мигает
НА
Мигает
НА
Мигает
НА
НА
НА
°C/°F ВКЛ.
°C/°F Мигает
Время
5.ЗАПОМНЕНИЕ МАКС. И МИН. ТЕМПЕРАТУР
5.1 КАК ПРОСМОТРЕТЬ МИНИМАЛЬНУЮ ТЕМПЕРАТУРУ
1.
Нажмите и отпустите клавишу n.
2.
Отображается сообщение «Lo», за которым следует минимальная зарегистрированная температура.
3.
При повторном нажатии клавиши n или 5-секундном ожидании нормальное отображение будет восстановлено.
5.2 КАК ПРОСМОТРЕТЬ МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ
1.
Нажмите и отпустите клавишу o.
2.
Отображается сообщение «Hi», за которым следует максимальная зарегистрированная температура.
3.
Повторным нажатием клавиши o или ожиданием 5 с будет восстановлено нормальное отображение.
СР60КС
Для блокировки и разблокировки клавиатуры.
Для входа в режим программирования.
Для возврата к отображению комнатной температуры.
ФУНКЦИЯ
Компрессор включен
Включена задержка против коротких циклов
Разморозка включена
Время стекания в процессе
Вентиляторы включены
Задержка вентиляторов после разморозки.
Возникает сигнал тревоги
Выполняется непрерывный цикл
Энергосбережение включено
Единица измерения
Фаза программирования
1/5
DIXELL UNIVERSAL XR60CX ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Скачать PDF
1. ОБЩЕЕ ОПИСАНИЕ
МодельUniversal-XR представляет собой контроллер на базе микропроцессора формата 71×29 мм, подходящий для приложений на высоких, средних или
Низкотемпературные холодильные установки.
Он снабжен тремя релейными выходами для управления компрессором, разморозкой, которые могут быть как
электрические вентиляторы или вентиляторы горячего газа и испарителя. Он может работать с датчиками PTC или NTC. Где оттайка прекращается по времени,
он может работать только с одним датчиком термостата. Если разморозка прерывается по температуре, у него есть вход для
.датчик(и) испарителя.
Universal-XR оснащен мигающей визуальной сигнализацией и зуммером.
Каждый прибор полностью настраивается с помощью специальных параметров, которые можно легко запрограммировать с помощью клавиатуры.
2. ПРОЦЕДУРА БЫСТРОГО ЗАПУСКА – установка и запуск в 5 простых шагов
Этот раздел «Быстрый запуск» предназначен для того, чтобы вы могли приступить к работе с минимальными усилиями. Просто выполните эти 5 простых шагов.
ЭТАП 1
ЭТАП 2
+
ЭТАП 3
ЭТАП 4
ЭТАП 5
•
Примечания:
1.
Все датчики должны быть одного типа, PTC или NTC.
2. Датчики должны находиться в диапазоне от -58 до 140°F для работы автоматического распознавания;
3.Если 1 минута истекла до того, как вы завершили быструю настройку, либо выключите, а затем снова включите питание, чтобы снова начать настройку, либо введите
.введите Pr2 в соответствии с инструкциями и отрегулируйте настройки параметров вручную (см. Раздел 9).
Универсал-XR
УНИВЕРСАЛЬНЫЙ–XR60CX
Установите новый Universal-XR в соответствии с инструкциями по установке, прилагаемыми к контроллеру.
Включите питание,
ЗАТЕМ В ТЕЧЕНИЕ 1 МИНУТЫ ВЫПОЛНИТЕ ШАГИ 3, 4 И 5.
Нажмите кнопку «SET» и «ВНИЗ» в течение 3 секунд, и контроллер автоматически распознает и
подстраивается под тип подключенных датчиков.(На дисплее на короткое время отображается tPd, за которым следует ntC или PtC).
Нажмите кнопку «AUX/tC» на 3 секунды, и отобразится установка параметра tC.
Используйте UP или
Кнопки ВНИЗ для настройки требуемой настройки, затем подтвердите нажатием SET (см. таблицу 1 ниже).
Нажмите и удерживайте SET в течение 3 секунд, пока значок °C или °F не начнет мигать, затем отрегулируйте УСТАВКУ с помощью UP
или клавиши ВНИЗ, затем снова нажмите SET для подтверждения.
1/17
UXR01212015_REV1.4 мм
Dixell Universal-XR контроллер пользователя Руководство пользователя
Dixell ™ Universal-Xr контроллер
единственный контроллер замены, который вы когда-нибудь понадобится
Упростите ремонт контроллеров холодильников и отопления
Саммерс
Менеджер по продукции,
Силовая электроника и
Интегрированные решения Emerson
От холодильных витрин до столов для приготовления деликатесов и расстойных шкафов для хлеба, в пищевой промышленности используются буквально тысячи различных холодильных и нагревательных установок.
Подрядчикам и оптовикам просто нецелесообразно иметь под рукой все возможные модели контроллеров. Но когда
контроллер выходит из строя, ожидание конкретной замены может привести к дорогостоящим задержкам как для ремонтной службы, так и для клиента.
Компания Emerson отреагировала на эту распространенную проблему, создав контроллер Dixell™ Universal-XR. Этот контроллер напряжения с двойным питанием способен заменить тысячи SKU, в том числе более 150 наиболее распространенных контроллеров формата 32×74 мм. Для наиболее типичных приложений можно быстро выполнить резервное копирование и запустить их — часто всего за несколько минут — независимо от оригинальной модели или производителя.
Контроллер Universal-XR — находка для подрядчиков по ремонту. Устройство продается у тысяч авторизованных оптовых продавцов Emerson по всей стране, как правило, по очень конкурентоспособной цене по сравнению с контроллерами, которые оно может заменить. С блоками Universal-XR на своих грузовиках подрядчикам не придется тратить столько времени на выбор конкретного контроллера.
Это экономит время для них самих и устраняет время простоя для их клиентов, позволяя подрядчикам быстрее приступать к своим следующим заданиям.
Оптовики также могут воспользоваться нашим контроллером.Устройство может значительно сократить количество артикулов, которые им необходимо хранить на складе. Они могут уменьшить запасы, но при этом иметь подходящий контроллер для работы.
Основные преимущества контроллера Universal-XR
Быстрая установка и программирование — Контроллер Universal-XR предоставляет подрядчикам по ремонту готовое решение, которое можно быстро настроить всего за три простых шага (см. «Быстрая настройка в боковую панель три простых шага).
- Размеры соответствуют более чем 80 процентам наиболее распространенных контроллеров на рынке.
- Простая установка проводки поддерживает от четырех до восьми соединений.
- Горячая клавиша обеспечивает быстрое и простое программирование.
Блок питания с двойным напряжением — Устройство достаточно универсально, чтобы заменить широко используемые контроллеры низкого и высокого напряжения.
- Две разные клеммные колодки обеспечивают прямое подключение к источникам питания 12 В переменного/постоянного тока или 230 В переменного тока. Один блок покрывает оба стандартных напряжения.
- Источник питания не требуется для изменения напряжения в конфигурациях 230 В переменного тока.
- Конфигурации 12 В переменного/постоянного тока обычно не требуют, чтобы электрик подписал
при установке.
Функциональность «подключи и работай» — стандартный пятиконтактный разъем Dixell, который
аналогичен USB-устройству, позволяет использовать множество полезных приложений, включая:
- Простое подключение для загрузки параметров, журналов истории неисправностей и другие данные.
- Позволяет загружать пользовательские параметры в контроллер.
- Сброс к заводским настройкам по умолчанию.
- Обеспечивает последовательное подключение CTL.
- Позволяет подключаться к облаку или BMS, включая веб-серверы Emerson XWEB300D и XWEB500D EVO для контроля и управления аварийными сигналами.
Полное управление системой — Контроллер управляет всеми аспектами системы охлаждения или обогрева.
- Включает и выключает компрессор, антиобледенитель, вентилятор и двигатели.
- Определяет разницу между показаниями, вызванными управляемыми устройствами, и проблемами с проводкой.
Семь предварительно настроенных приложений — Поддержка быстрого и простого запуска. (См. боковую панель «Экономьте время с предварительно настроенными приложениями».)
- В интуитивно понятном интерфейсе можно выбрать семь различных карт, что позволяет настроить наиболее распространенные приложения всего за несколько минут.
- Автоматическая настройка до трех датчиков, четырех реле и двух цифровых входов.
Самообучающееся автоматическое обнаружение датчика — Другие контроллеры обычно ограничиваются одним типом датчика: NTC или PTC.Контроллер Universal-XR автоматически определяет, какой тип датчика используется, и соответствующим образом настраивается.
- Один контроллер может управлять обоими распространенными типами датчиков.
- Интеллектуальное определение одним касанием: просто нажмите одну кнопку на три секунды и подождите, пока контроллер обнаружит датчики.
- Подрядчикам не нужно беспокоиться о том, что контроллер не будет работать из-за несоответствия датчиков или ошибочных показаний.
Простая поддержка оттаивания двухзонного/двойного испарителя — Два датчика испарителя и специальные параметры позволяют устройству легко управлять двумя различными окончаниями оттаивания.
- На дисплее попеременно отображаются температуры каждой зоны.
- Пользователи могут одновременно контролировать две зоны (например, продукты и мороженое).
Удобный передний дисплей — Позволяет пользователям легко видеть, что происходит в системе.
- Интуитивно понятный дизайн позволяет клиентам с одного взгляда увидеть и понять работу компрессора, антиобледенителя, вентилятора и двигателя.
