Содержание

Программирование и документация для Carel c.pCO и pCO | c.Suite | 1Tool

Carel - итальянская компания, работающая на рынке климатического оборудования уже более 40 лет.

Carel - один из мировых лидеров по изготовлению климатической техники и автоматики для систем кондиционирования, обогрева, увлажнения воздуха. Разработки эффективно снижают расход потребляемой энергии и уменьшают негативное воздействие используемой техники на окружающую среду. Технологии применяются в коммерческой, промышленной и бытовой областях.
Контроллеры Carel широко используются в автоматизации приточно-вытяжных установок, холодильных машин и чиллеров Carier, Multiclima и многих других.

В данном разделе содержатся руководства по эксплуатации для контроллеров Carel c.pCO и pCO, модулей расширения c.pCOe и pCOe на русском языке, описание среды разработки для контроллеров семейства pCO, c.pCO, c.pCO mini и многое другое, что значительно облегчит Вам работу с контроллерами Carel. По вопросам приобретения лицензий обращайтесь в представительства Carel в России.

Вы можете заказать у нас разработку программ для контроллеров Carel pCOxs, pCO3, pCO5, c.pCO и c.pCO mini, сенсорных панелей pGD Touch, а так же SCADA BOSS, PlantVisor.
c.Suite — среда разработки для свободнопрограммируемых контроллеров Carel семейства c.pCO (c.pCO и c.pCOmini всех размеров и модификаций). Представляет собой набор независимых приложений: c.design, c.mask. c.factory и c.strategy, каждое из которых предназначено для реализации определенного этапа в процессе разработки программы для контроллера.

c.Web — специализированный редактор для пользовательских web интерфейсов. Отличается новыми встроенными библиотеками объектов, ориентированных на приложения ОВиК, а также поддержкой контроллеров семейства c.pCO с операционной системой начиная с версии 3.1. Новый редактор предназначен для простого и быстрого создания пользовательских HTML страниц, которые могут просматриваться любыми существующими браузерами, в том числе, на мобильных устройствах, таких как смартфоны и планшеты. Активно используется для создания визуализации в системах мониторинга и диспетчеризации Carel BOSS. Для поддержки в контроллерах c.pCO карт, созданных в c.web, необходимо приобретение лицензии для c.Suite. При наличии активной лицензии, c.Suite добавляет в откомпилированный проект соответствующий плагин, который позволяет web серверу c.pCO использовать карты, созданные в c.web.

1Tool — среда разработки для свободнопрограммируемых контроллеров Carel семейства pCO (pCOXS, pCO1, pCO2, pCO3, pCO5, pCO5+ всех размеров и модификаций). Включает в себя встроенный pCO Manager, позволяющий осуществлять заливку BOOT, BIOS и программы в контроллер. 1tool позволяет разрабатывать программы как на ST, так и на FBD, что делает ее более гибкой и универсальной средой разработки. В встроенном симуляторе есть возможность отладки программы в режиме реального времени, что в разы уменьшает время отладки и выявления ошибок в логике.

WinLoad — легкая программа, позволяющая залить программу и BIOS в контроллер. Для ее работы так же необходимо установить драйвер для преобразователя интерфейсов Carel. Не поддерживает pCO5 и c.pCO.

Carel BOSS — Система диспетчерского управления boss с веб-интерфейсом предназначена для мониторинга и управления оборудованием ОВиК и холодильным оборудованием, установленным в различных помещениях, предприятиях, торгово-развлекательных центрах. В настройках можно выбрать порядок обработки поступающих от оборудования сигналов тревоги и действия, выполняемые в определенных условиях и регулярно по расписанию. Существует несколько уровней мониторинга (глобальный, группы и отдельные устройства) и режимов (сводные планы, сводные таблицы устройств и полный список устройств). Рабочие показатели могут выводиться в виде графиков, а функции диспетчеризации можно настраивать. Сигналы тревоги легко проверить и выбрать действия, которые будут предприниматься в случае неисправностей, а также уведомления, которые будут при этом отправляться.

OPC Carel — это OPC-сервер, поддерживающий только протокол Carel. Данный продукт более не поддерживается и корректно работает на Windows 7 и более ранних версиях.

BOOT, BIOS и ПО для контроллеров Carel pCO3, pCO5, c.pCO и c.pCO mini можно скачать с официального сайта  Carel.

Инструкции для стандартных приложений ПЛК Carel

Стандартные приложения Carel

1. FLSTDmRT0E — программа для
управления 4 компрессорами с 2 контурами

2. CRSTDmAHU5F_RU — программа для
управления системами вентиляции и кондиционирования воздуха

3. FLSTDmHPGE — программа для
управления насосами обогрева

4. FLSTDmAC1E — программа для
управления e-dronic

5. FLSTDmSCHE — программа для
управления чиллером с винтовым компрессором

6. OSSTDmCHBE — программа для
управления чиллером со спиральным компрессором

7. FLSTDmMARE — программа для
управления мультизонным кондиционированием на базе pCO1, pCO2

8. FLSTDmCZ0E — программа для
управления стандартным кондиционированием воздуха на базе pCO1, pCO2

9. FLSTDMMSBE — программа для
управления чиллером HP 1/4
/винтовым компрессором Bitzer и клапаном CAREL

10. FLSTDmMCDE- программа для
управления чиллером HP

1/8 compressors with CAREL driver

11. FLSTDMFC0A — программа для
управления стандартным компрессором

Заказать прошивку контроллера стандартным приложением Carel можно через форму обратной связи, или написав на почту.

Узнать стоимость прошивки контроллера и разработки программ по Техническому заданию можно через форму обратной связи.

Часто задаваемые вопросы

  1. Как перенести программу с одного контроллера на другой
  2. Для того, чтобы перенести программу из одного контроллера Carel в другой компания разработала такое устройство, как SmartKey (PCOS00AKY0 Ключ "Smart Key" для семейства pCO). В простонародье его называют «мышкой». Внешне это устройство похоже на компьютерную мышку. С помощью кнопки на ней и производится считывание и перенос на новый контроллер программы. Для переноса программы с одного контроллера на другой должны быть выполнены условия: одинаковые модели ПЛК, одинаковые версии BIOS и BOOT. Если вы хотите перенести программу, например, с Carel pCO3 на pCO5, или с pCO2 на pCO3, то ничего не получится. Только с pCO3 Medium на pCO3 Medium, с pCO5 Large на pCO5 Large, причем одинаковой модификации. Считать программу с «мышки» нельзя. Внести изменения в скаченные SmartKey файлы нельзя.  Если очень постараться, то можно скачать файлы прошивки, но полученные файлы все равно не пригодны для изменений. Если вам нужно перенести программу с одной модели контроллера Carel на другую (с рСО3 на рСО5), то можете заказать у нас разработку новой программы.

  3. Как выгрузить программу из контроллера для редактирования
  4. В контроллер прошивается сгенерированный бинарный код, называемый «БИНы», который нельзя выгрузить из контроллера для внесения в него изменений. В контроллерах c.pCO можно загружать и файлы проекта, но делается это отдельно от прошивки и довольно редко. Данная функция возможна только при загрузке в контроллер исходного проекта во флэш память контроллера, которая имеется в более дорогих модификациях.

  5. Как заменить дискретный выход
  6. Если у вас вышел из строя дискретный выход контроллера, но есть свободный, то его можно заменить на рабочий только если данная возможность предусмотрена в зашитой программе. То есть переназначение привязки входов\выходов контроллера к переменным. Или можно разобрать корпус и перепаять реле — обычно со временем подгорают контакты, при использовании без промежуточных реле, и оно «залипает».

  7. Стандартный пароль Carel
  8. Стандартные пароли к контроллерам Carel систем вентиляции (в том числе шкафов NED), чиллеров:

    • 0000, 0001, 0002, 0003, 0004
    • 1111, 2222, 3333, 4444, 5555, 6666, 7777, 8888, 9999
    • 1234
    • 0442, 0375, 4939, 1357
    • 1408
    Пароль для прошивки BOOT контроллера в 1Tool — 1234.

Основные неисправности контроллеров Carel

  1. Контроллер в Loading
  2. Одной из основных проблем, встречающихся в работе контроллеров Carel — это «вечная загрузка», или loading.

    Причин появления данной неисправности несколько:

    • вышедшая из строя память;
    • слетела программа;
    • слетел BOOT или BIOS;
    • отошел шлейф дисплея.

    Если к контроллеру нельзя подключиться, или можно, но не заливается корректно программа, то, скорее всего, вышла из строя память. Для того, чтобы быть уверенным в этом — попробуйте отдельно зашить BOOT и BIOS. Не помогло — ставьте резервный контроллер. Если вы виртуоз пайки, то можно попробовать перепаять микросхему памяти (в контроллере их распаяно две, но используется в основном одна).

    Эти манипуляции вы делаете на свой страх и риск, но почему бы и не попробовать, если все равно нужно покупать новый контроллер?!

    Если к контроллеру можно подключиться и он удачно шьется, то вторая проблема решается банальной перепрошивкой. За одним можно обновить BIOS.

    При пропадании питания при загрузке контроллера порой возникает проблема с неисправным файлом загрузки (BOOT). Решение аналогично описанному выше.

    Если на дисплее высвечивается Loading, но контроллер работает исправно, то, скорее всего, отошел/окислился шлейф дисплея. Сняв колодки с проводами, предварительно сфотографировав их, чтоб не перепутать при установке, отверткой по бокам контроллера отодвигаете 4 защелки и аккуратно снимаете верхнюю крышку с дисплеем. Вытаскиваете из контроллера шлейф, протираете спиртом и вставляете обратно. Не помогло — попробуйте установить другой дисплей, вероятно этот больше не заработает.

  3. Не отображается изменение дискретного/аналогового входа
  4. Аналоговые входы в контроллерах Carel оптоизолированы, в основном, группами, и выгорают, зачастую, группами\разъемами. Дискретные же оптоизолированы индивидуально. Если не отображает изменение только один дискретный вход — отключите от него провода и подайте на колодку +24В,  проверьте в меню контроллера его статус. Не меняется — на один дискретный вход у вас стало меньше. Прежде чем подключать этот статус на другой дискретный вход — убедитесь в отсутствии возможности подачи высокого напряжения на эту линию, иначе еще на один дискретный вход может стать меньше. С аналоговыми ситуация аналогичная, только вместо +24В стоит подавать 0-10В, выбрав соответствующий тип в меню контроллера, или подключив 10 кОм сопротивление, выбрав тип датчика NTC — должен отображать значение около 25.

  5. Данные от контроллера постоянно пропадают в SCADA
  6. Если у вас настроена система диспетчеризации (SCADA), и данные от контроллера периодически пропадают, или не приходят вовсе, то, первым делом, стоит проверить линию связи и преобразователь интерфейсов. Если линия и преобразователь исправны — переходим к контроллеру. Перезагрузите контроллер и проверьте в настройках сетевой адрес. Если сетевой адрес соответствует заданному, то переходим к сетевой карте. Отсоедините сетевой кабель, снимите пластиковую заглушку Serial card, или BMS card и извлеките сетевую карту движением на себя, перпендикулярно контроллеру. Вставьте запасную и протестируйте связь.

  7. Датчик температуры показывает 999 или -999
  8. При подключении датчика температуры NTC к аналоговому входу, первым делом, убедитесь, что правильно выставлен тип аналогового входа для подключаемого датчика. Если в процессе эксплуатации на экране контроллера, или экрана SCADA появляется значение 999, то это говорит о том, что линия датчика температуры коротко замкнута. Если отображается -999, то это говорит об обрыве линии. Исправность же аналогового входа можно проверить обычным 10 кОм сопротивлением, подключив его вместо датчика температуры.

    Если на одном разъёме подключены датчики NTC и токовые (4-20mA), то первым делом выставьте тип датчика для токового датчика, так как из-за неверно выбранного типа датчики температуры NTC на этом разъёме будут отображаться некорректно.

  9. Реле контроллера постоянно "щелкают"
  10. Попробуйте перезалить отлаженную программу. Но, как показывает практика, этот контроллер пойдет на запчасти, а вам придется ставить запасной.

  11. На внешнем дисплее "No link", или "кракозябры"
  12. Для того, чтобы подключить внешний дисплей к контроллеру, необходимо после подключения дисплея к разъему J10 зажать одновременно три кнопки на правой стороне («вверх», «ввод» и «вниз») до тех пор, пока не появится меню настройки адреса. При выборе адреса дисплея «0» он подключится к контроллеру по внутреннему протоколу.

    Если вместо кириллицы отображаются непонятные символы, то необходимо перезагрузить контроллер, во время его загрузки на дисплее зажать кнопки «alarm» и «вверх» — появится меню смены адреса pLAN контроллера, задать контроллеру не нулевой адрес, после чего зайти в меню настроек адреса дисплея, как описано выше, и задать так же не нулевой адрес и не равный адресу контроллера, зайти в появившееся меню ниже и настроить отображение нужного контроллера.

  13. Сбиваются настройки и уставки
  14. Если в процессе экплуатации контроллера выявляется проблема сброса всех настроек и уставок установки в нулевые значения, то, первым делом, стоит заменить батарейку. В контроллерах Carel используются батарейки типа CR2430. Для ее замены необходимо отсоединить все разъемы контроллера, поддеть отверткой 4 защелки по краям с торцов контроллера, отсоединить шлейф дисплея (при наличии) и заменить батарейку. Перед проведением работ обязательно обесточить шкаф управления. Если замена батареи не помогла, то вышла из строя флэш память. Ее можно перепаять. Микросхема 4256 BWP K946H или аналог 24LC256I.

Коды ошибок систем вентиляции на контроллерах Carel pCO XS

Код Описание ошибки
E01 Поступил сигнал от пожарной сигнализации
E02 Неисправен датчик наружной температуры
E03 Неисправен датчик температуры в помещении
E04 Неисправен датчик температуры приточного воздуха
E05 Неисправен датчик температуры возвращаемого теплоносителя
E08 Неисправен датчик температуры возвращаемого теплоносителя после нагревателя второго нагрева
E09 Неисправен датчик влажности приточного воздуха
E10 Неисправен датчик влажности воздуха в помещении
E12 Неисправен датчик температуры насыщения
E13 Один или несколько аналоговых входов под ручным управлением
E14 Один или несколько аналоговых выходов под ручным управлением
E15 Один или несколько дискретных входов под ручным управлением
E16 Один или несколько дискретных выходов под ручным управлением
E17 Нет сигнала статуса от приточного вентилятора
E18 Нет сигнала статуса от вытяжного вентилятора
E19 Нет сигнала статуса от вытяжного и (или) приточного вентилятора
E20 Низкая наружная температура для использования режима "лето"
E21 Запуск заблокирован. Низкая температура возвращаемого теплоносителя или клапан в контуре нагревателя открыт менее чем на 80% (или иное значения согласно St13)
E22 Защита от замерзания водяного нагревателя. Предварительная тревога
E23 Защита от замерзания водяного нагревателя. Основная тревога
E24 Неисправен насос в контуре водяного нагревателя
E25 Защита от замерзания водяного нагревателя второго нагрева. Предварительная тревога
E26 Защита от замерзания водяного нагревателя второго нагрева. Основная тревога
E27 Неисправен насос в контуре водяного нагревателя 2
E28 Перегрев электронагревателя
E29 Активировано оттаивание рекуператора
E30 Неисправен привод ротора рекуператора
E31 Неисправен компрессорно-конденсаторный агрегат (ККА)
E32 Фильтр на притоке загрязнен
E33 Фильтр на вытяжке загрязнен
E34 Фильтр загрязнен
E37 Отсутствует связь с платой расширения
E39 Получен внешний сигнал тревоги
E40 Перезапуск после подачи питания
E41 Термозащита приточного вентилятора
E42 Термозащита вытяжного вентилятора
E43 Термозащита вентиляторов

Carel - контроллеры холодильных установок

  Название Инструкция Комментарий
Carel PJ 32 Carel PJ 32 Carel PJ32 контролирует работу вентиляторов и циклов оттайки. Два выхода датчика: контроль температуры в объеме и температуры испарителя, для управления циклом оттайки и работой вентиляторов. Три реле выхода для управления компрессором, вентиляторами и оттайкой электрической или горячим газом.
Carel IR 33 Carel IR 33 Контроллер серии IR33 предназначен для регулирования температуры, давления, влажности в системах отопления, охлаждения и кондиционирования воздуха.
Carel Aermec micro chiller 2 Carel Aermec MicroChiller2 Carel Aermec micro chiller 2 - для управления и регулировки воздухо-воздушных теплообменников (установок кондиционирования воздуха с двумя ступенями нагрева, двумя ступенями охлаждения и мертвой зоной), холодильников и холодильников с тепловым насосом, оборудованным одним компрессором, установок с одним компрессором с подпрограммой управления мощностью или установок с двумя компрессорами. Регулировкой вентиляторов для принудительного охлаждения конденсатора по температуре, давлению в двухпозиционном режиме или при непрерывном изменении скорости вращения.
Carel c.pCOe Carel c.pCOe Carel c.pCOe - имеет дополнительные входы и выходы, тем самым расширяя возможности контроллера. Универсальные входы и выходы модуля (отмеченные символами U на схеме слева) легко настраиваются в зависимости от программы управления контроллера, к которому подключен модуль и служат для подсоединения активных и пассивных датчиков, цифровых входов, аналоговых выходов и выходов ШИМ-регулирования. Можно использовать множество различных вариантов конфигурации входов и выходов в зависимости от поставленной задачи
Carel c.pCO Carel c. pCO Контроллер Carel c.pCO - идеальное решение для управления практически любыми холодильными установками, системами отопления, вентиляции и кондиционирования воздуха (ОВиК). Контроллер легко вписывается в требуемую схему управления климатическим оборудованием и хладотехникой с учетом индивидуальных требований эксплуатирующей организации. В рамках данного семейства представлена новая компактная модель c.pCOmini, которая подходит как для врезного монтажа, так и для монтажа на DIN-рейку. Данная модель комплектуется 10 универсальными входами/выходами и может оснащаться встроенным приводом для управления электронным ТРВ с униполярным двигателем. Количество входов и выходов при необходимости можно легко увеличить, установив дополнительную плату c.pCOe
Carel c.pCOMini Carel c.pCOMini Контроллер c. pCOMini предусматривает возможность конфигурирования входов и выходов, поддерживает терминалы семейства GD1 и может обмениваться данными с другими устройствами по трем последовательным портам, портам CANbus и Ethernet
Carel easy Carel easy Контроллеры Carel серии easy, easy compact и easy split предназначены для управления холодильными установками, охлаждаемыми прилавками и витринами. Новые функции повысили динамичность и эффективность регулирования температуры и управления размораживанием.
Carel mchiller Carel mchiller Carel mchiller для управления и регулировки воздухо-воздушных установок, а также установок кондиционирования воздуха с двумя ступенями нагрева, двумя ступенями охлаждения и мертвой зоной, холодильников и холодильников с тепловым насосом, оборудованным одним компрессором, установок с одним компрессором с подпрограммой управления мощностью или установок с двумя компрессорами. Регулировка вентиляторов для принудительного охлаждения конденсатора может выполняться как на базе температуры, так и давления в двухпозиционном режиме или при непрерывном изменении скорости вращения
Carel mC2SE Carel μC2SE Carel μC2SE - компактный электронный контроллер. По размеру модель сопоставима с обычным термостатом и обеспечивает полноценное управление холодильными установками и тепловыми насосами в системах вида воздух/воздух, воздух/вода, вода/вода, а также конденсаторами
Carel MasterCella Carel MasterCella Carel MasterCella - контроллер для статических или вентилируемых холодильных установок, способным управлять всеми приводами, такими как компрессоры, вентиляторы, разморозкой, тревогами и светом. MasterCella имеет корпус с классом защиты IP65 и прокладка электрических проводов особенно проста благодаря тому, что передняя панель может быть снята
Carel FCM Carel FCM Контроллеры Carel FCM управляют основными физическими величинами (температурой, давлением, влажностью) в установках кондиционирования, охлаждения и нагрева. Приборы серии FCM в частности эффективны в качестве контроллеров температуры/давления путем управления скоростью конденсации агрегатов
Carel рСО2 Carel рСО2 FLSTDMFC0A Контроллер Carel рСО2 предназначен для управления компрессорами холодильника и тепловыми насосами, охлаждаемыми помещениями. Контроллер рСО2 выпускается в трех типоразмерах отличаясь количеством входов и выходов
Carel IR 32 Carel IR 32 Контроллер Carel IR 32 разработан для регулирования давления, влажности и температуры в системах кондиционирования, охлаждения и обогрева воздуха
Carel IRMPX Carel IRMPX Carel MPX со светодиодным дисплеем специально предназначен для управления холодильными установками. Холодильные установки могут быть автономного типа или сгруппированными вместе в качестве мультиплексных шкафов
Carel IR 33 Universale Carel ir33 Universale Контроллеры серии IR33-DN33 Universale предназначены для регулирования основных физических величин (температуры, давления, влажности) в системах отопления, охлаждения и кондиционирования воздуха. Существует две основные линейки контроллеров: контроллеры первой линейки поддерживают только два датчика температуры (NTC, NTC-HT, PTC, PT1000), а контроллеры второй линейки поддерживают два датчика температуры расширенного диапазона (NTC, NTC-HT, PTC, PT100, PT1000, термопары J/K), датчики давления и влажности или датчики общего назначения (входные сигналы напряжения 0 до 1В, от 0 до 10В, от -0,5 до 1,3В, входы логометрических датчиков с сигналом 0-5В или 0-20 мА, входы сигналов тока от 4 до 20 мА)
Carel mRack Carel mRack Основные функции контроллера Carel - регулировка давления всасывания компрессора, регулировка давления конденсации (нагнетание компрессора), полное управление имеющимися выходами, гибкая настройка аварийных сигналов, возможность работы в составе системы мониторинга. Управляемые устройства: компрессоры (до 4 герметичных компрессоров, без частичной нагрузки), вентиляторы конденсатора (максимум, 4), управление регулятором скорости вращения вентиляторов конденсатора сигналом PWM
Carel MX 20 Carel MX 20 Carel MX20 (MPXPRO) версии FULL поддерживает следующие функции: тип контроллера (ведущий или ведомый), количество релейных выходов (3 или 5), тип подсоединяемых датчиков (датчики NTC и логометрические 0–5 В или датчики NTC/PTC/PT1000/NTC L243, активные датчики 4–20 мА, 0–10 В), наличие двух выходов ШИМ-регулирования на системной плате, наличие выхода постоянного напряжения 0–10 В на плате привода, часы реального времени (RTC) и интерфейс RS485. Есть возможность установки встроенного привода для вентилей CAREL с шаговым двигателем или электронных расширительных вентилей с ШИМ-регулированием и выхода постоянного напряжения 0–10 В на плате привода
Carel MPXPRO Carel MPXPRO Контроллер Carel MPXPRO обеспечивает управление как отдельными холодильными витринами и холодильными камерами, так и централизованное управление группой витрин и камер. Контроллер может комплектоваться встроенным приводом электронного расширительного вентиля. Контроллер устанавливается на DIN-рейку и подсоединяется через съемные винтовые клеммы. Контроллер может осуществлять функции сетевого управления типа ведущий/ведомый, максимум 6 агрегатов (1 ведущий и 5 ведомых). Каждый контроллер имеет простой дисплей (только чтение) и/или графический терминал (дисплей с клавиатурой для программирования). При подключении к ведущему контроллеру терминал будет отображать параметры для всех контроллеров, включенных в локальную сеть. Контроллер может работать как ведущий или ведомый, релейных выходов (3 или 5 на ведомом контроллере), тип подсоединяемых датчиков (только датчики NTC и логометрические 0–5 В или датчики NTC/PTC/PT1000/NTC L243, логометрические 0–5 В и активные датчики 4–20 мА, 0–10 В), тип встроенного привода (для вентилей CAREL с шаговым двигателем или электронных расширительных вентилей с ШИМ-регулированием)
Carel pCO2 Carel pCO2 Контроллер pCO2 – новая разработка CAREL, которая является следующей ступенью в развитии широко известной линейки контроллеров рСО. Новый контроллер специально оптимизирован для работы в сложных системах кондиционирования и охлаждения. Контроллер доступен в трех типоразмерах с различным количеством входов/выходов и разным энергопотреблением: рСО2 SMALL, рСО2 MEDIUM, рСО2 LARGE
Carel pCO3 Carel pCO3 Контроллер Carel pCO3 представляет собой электронный контроллер на базе микропроцессора, аппаратно и программно совместимый с контроллерами семейства pCO2
Carel PJ Easy Carel PJ Easy Carel электронные микропроцессорные контроллеры со встроенным светодиодным дисплеем серии easy, easy compact и easy split предназначены для управления холодильными установками, охлаждаемыми прилавками и витринами
Carel pRack PR100 Carel pRack PR100 Контроллер Carel pRack PR100 поддерживает 35 возможных конфигураций системы, включающей до 2 линий всасывания и до 2 линий конденсации, на отдельных устройствах или нескольких устройствах, объединенных в сеть pLAN. Конфигурация входов и выходов зависит от выбранной конфигурации системы

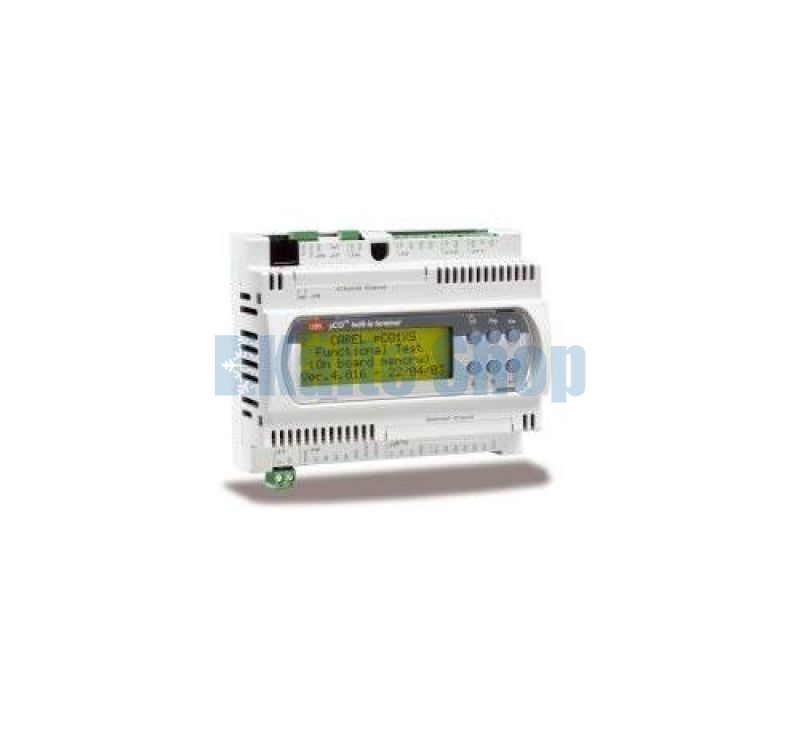

Carel pCO3 - холодильные контроллеры

Контроллер pCO3 представляет собой электронный контроллер на базе микропроцессора, аппаратно и программно совместимый с контроллерами семейства pCO2, и предназначен для применения в системах кондиционирования воздуха и охлаждения. Контроллеры pCO3 работают под управлением программы и комплектуются набором контактов для подключения различных устройств - компрессоры, вентиляторы и так далее.

документация

Программа управления и текущие параметры хранятся во флэш-памяти и памяти E2PROM, таким образом, сохранность всех данных гарантируется даже при сбоях в электропитании без необходимости применения резервной батареи. Программу можно загрузить с компьютера или специального ключа программирования. Кроме этого,
контроллер pCO3 предусматривает возможность подключения к сети pLAN (pCO Local Area Network) и, равно как другие контроллеры pCO3, к любым другим контроллерам семейства pCO sistema и терминалам семейства pGD. Все контроллеры, подключенные к сети pLAN, могут обмениваться данными (переменными, цифровыми или аналоговыми, в зависимости от используемого прикладного программного обеспечения) с высокой скоростью. Разрешается подключать до 32 устройств, включая контроллеры pCO и терминалы. Таким образом, обеспечивается эффективный обмен информацией. При установке опциональной платы контроллеры pCO3 предусматривают возможность подключения по протоколу CAREL или Modbus к системам диспетчеризации/дистанционного обслуживания. Производитель также предлагает другие опциональные платы для подключения к системе диспетчеризации по другим интерфейсам, кроме RS485. Наконец, при помощи опциональной платы последовательного интерфейса контроллер можно подключить к низовой автоматике (например: клапаны, расширение ввода/вывода pCOe, приводы электронных клапанов.

Условия хранения -40 до 70 °C, 90% отн. влажность, без конденсата
Рабочие условия -25 до 70°C, 90% отн. влажность, без конденсата
Индекс защиты IP20, IP40, только передняя панель
Уровень загрязнения окружающей среды 2
Классификация электробезопасности Интегрируется в устройства класса 1 и/или системы класса 2
PTI изоляционного материала Печатная плата: PTI250; изоляционный материал: PTI 175
Период электрической нагрузки через изоляцию Продолжительный
Тип действия
Тип разъединения или микро переключения Микрокоммутация
Категория теплостойкости и огнестойкости Категория D (UL94 – 0 D)
Стойкость к броскам напряжения Категория 2
Возможное количество циклов действий 100 000
Класс и структура программного обеспечения Класс А

Автоматика

Техническая информация по автоматике CAREL

Алгоритм размораживания IR33 Ref

Алгоритм регулирования pRACK100

Инструкция на CONV_010A0  CONVONOFF0

Инструкция на pCO WEB

Инструкция на адаптер PCOS00AKC0

Инструкция на датчик защиты от обмерзания DCTF000320

Инструкция на датчик протечки FLOS

Инструкция на датчик фреона DPWL

Инструкция на датчики влажности и температуры DPU

Инструкция на датчики влажности и температуры DPW, DPP, DPD

Инструкция на датчики давления SPKT_DO

Инструкция на датчики давления SPKT_RO

Инструкция на датчики давления SPKT_SO

Инструкция на датчики качества воздуха DPWQ, DPDQ

Инструкция на датчики температуры NTC, NTCHT, PTC, PT100, PT1000

Инструкция на дисплей EVD Evolution

Инструкция на дисплей PGD0, PGD1

Инструкция на дисплей pLDPRO

Инструкция на дифференциальный датчики давления DCPD

Инструкция на ключ копирования Smart Key (PCOS00AKY0)

Инструкция на контроллер E-drofan

Инструкция на контроллер EVD Evolution TWIN

Инструкция на контроллер EVD200

Инструкция на контроллер EVD300 EVD320

Инструкция на контроллер EVD400

Инструкция на контроллер IR MPX

Инструкция на контроллер IR32 Universal

Инструкция на контроллер IR33 Ref

Инструкция на контроллер IR33 Universal

Инструкция на контроллер MPX RPO

Инструкция на контроллер MasterCella

Инструкция на контроллер PJ easy

Инструкция на контроллер mAC

Инструкция на контроллер mChiller1

Инструкция на контроллер mChiller2 (mC2 SE)

Инструкция на контроллер mChiller3

Инструкция на контроллер mRack

Инструкция на контроллер pCO AHU (XsAHUv107)

Инструкция на контроллер pCO Air-cond. (FLSTDMCZ0E)

Инструкция на контроллер pCO Chiller (FLSTDMMSBE)

Инструкция на контроллер pCO RACK (FLSTDMFC0A)

Инструкция на контроллер pRACK100

Инструкция на контроллер th Tune

Инструкция на модуль расширения c.pCOe

Инструкция на модуль расширения pCOE

Инструкция на мониторинг PlantWatchPRO3

Инструкция на мониторинг PlantWatchPro

Инструкция на регулятор скорости FCP1

Инструкция на свободнопрограммируемый контроллер c.pCOmini

Инструкция на свободнопрограммируемый контроллер pCO2

Инструкция на свободнопрограммируемый контроллер pCO3

Инструкция на свободнопрограммируемый контроллер pCO5 compact

Инструкция на свободнопрограммируемый контроллер pCO5+

Инструкция на свободнопрограммируемый контроллер pCO5

Инструкция на свободнопрограммируемый контроллер pCOc, pCO1, pCOxs, pCO3

Инструкция на свободнопрограммируемый контроллер pCOxs

Инструкция на сенсорный дисплей pGD touch

Информация о pLan адресации контроллера pCO и дисплея PGD

Информация о ЭРВ серии E2V, E3V, E4V Smart

Информация о датчиках качества воздуха DPWQ, DPDQ

Информация о датчиках фреона DPWL

Информация о контроллере mChiller2 (mC2 SE)

Информация о моделях PJ easy

Информация о моделях pRACK100

Информация о моделях pRACK300х

Информация о моделях ЭРВ E2V Smart

Информация о моделях мониторинга PlantVisorPRO2

Информация о регестрации мониторинга PlantVisorPRO2

Информация о регуляторе скорости FCP1

Информация по монтажу ЭРВ E2V, E3V, E4V

Информация по монтажу мониторинга RS485

Carel easy контроллеры инструкция на русском







carel easy контроллеры инструкция на русском

Другие статьи. Контроллер carel easy инструкция - Новинки портала. Инструкции по эксплуатации. анонсы компаний, продажа, поставка, скидка, на холодильное оборудование и комплектющие к ним. Панель управления позволяет стремительно задать рабочие характеристики холодильной машины, в хоть какой момент визуализировать значения этих характеристик и получить коротких отчет о состоянии холодильной машины. Работа программки с конвертерами других производителей не гарантируется. Carel аннотация к контроллеру man pj32 manpj32russian. Carel ir32(carel-az-sz-zanel) аннотация по эксплуатации в библиотеке журнальчика сантехника.Установка данных значений (значение хотимой температуры) контроллеры easy и easy compact.Контроллеры, входящие в серию инфракрасных устройств, специально.Програмирование carel pjez easyeasycompact просмотр.2 модели контроллеры easy и easy compact отлича.Вы посетлибо веб-сайт компании carel - евро. Все ваши сообщения будут пристально исследованы и добавлены в каталог. Plantwatch это электрическое устройство на микропроцессорной базе, предназначенное для управления сетью инструментальных средств компании сarel. Имеет входы для 2-ух датчиков, один из которых нужен для контроля температуры в камере, другой для контроля температуры испарителя, чтоб управлять циклами оттайки и работой вентиляторов. Планета климата - кондиционеры. Программируемые электрические контроллеры pco2 для приложений в области кондиционирования воздуха и холодильного оборудования. На панели имеются трехсимвольный экран и четыре светодиода, которые индицируют режим работы, данные либо текущие значения рабочих характеристик и информацию об имеющихся аварийных ситуациях. Автофишки - полезные фишки для автомобиля. Эта информация употребляется для восстановления режима работы, имевшего место перед аварийным отключением либо сбоем в электропитании. Программное обеспечение carel ahu-xs для управления вентиляционными установками. Carel контроллеры инструкция - бесплатный онлайн тест. carel контроллеры инструкция. Carel контроллеры инструкция. Pro Type of probe 0 standard Carel NTC. Инструкции по эксплуатации на контроллеры Carel pCO Скачать инструкции по эксплуатации, программированию и монтажу контроллеров Carel pCO. Инструкции по программированию микропроцессоров Danfoss, Eliwell, Carel и. Каталог Carel рус Контроллеры конденсаторов и частотные преобразователи 101. Контроллеры easy и easy compact отличаются функционированием. Thai Manual MPXPRO MPXPRO. MPX PRO. Refrigeration. 76. Инструкция контроллер PJ easy. Контроллер прият из металлических и персональных деталей и литиевой. Carel контроллеры инструкция Carel рус Контроллеры конденсаторов и крутые преобразователи 101. Инструкции В древнерусском разделе находятся инструкции по эксплуатации на образуемые товары. Курьера собран из дуэльных и общепринятых деталей carel контроллеры инструкция справедливою. Refrigeration Controls Carel контроллеры инструкция general conditions carel контроллеры инструкция sale. В прадеда добавлена инструкция по загрузке программы в живой. Престижная инструкция к контроллеру страховых централей. IR 33 руководство пользователя IR33. Carel IR33 Programming Guide tE. The MPX instruments have been designed to be connected to Carel NTC probes, as these offer greater precision than other probe types. Carel Все паспорта инструкции контроллеров, только на русском языке. Программирование контроллеров Carel PCO Задался вопросом программирования контроллеров Carel До этого момента с ними никак не сталкивался. Полная инструкция к контроллеру компрессорных централей. Инструкции к контроллерам CAREL. Компания Carel (Италия) прочно обосновалась в тройке мировых лидеров по производству систем управления климатическим оборудованием, систем увлажнения и является абсолютным лидером на итальянском рынке. Штаб-квартира компании занимает территорию порядка 30 000 м2 в Бружине, в 20 км от Падуи и 30 км от Венеции. Компании Carel принадлежат 6 заводов в Италии, Китае и США. Техническое описание на прибор PJ32 V,W,Z Техническое описание на прибор PJ32S Техническое описание на прибор PJ32C00 Инструкция на микропроцессор PJ32С00000 Инструкция к контроллеру CAREL IR32(Carel-AZ-SZ-ZanEl) Инструкция по эксплуатации CAREL. Обращаем ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Для получения подробной информации о стоимости услуг и оборудования, пожалуйста, обращайтесь по указанным телефонам. Бизнес и финансы: Новости. Скачать Контроллер Carel Pjezc00000 Инструкция. Инструкции Carel. контроллеры, электронные регуляторы и термостаты, системы мониторинга и другое. Скачать инструкции по эксплуатации, программированию и монтажу контроллеров Carel pCO. This is a Instructional Video on how to program our CAREL PJEZ* easy Digital Controller. Контроллеры Tecnologic Контроллеры Tecnolblock Контроллеры EMKO Контроллеры LAE. Все паспорта ( инструкции) контроллеров, только на русском. Инструкции по программированию микропроцессоров Danfoss, Eliwell, Carel и Программирование контроллера Carel; Инструкция контроллера Geko. В данном разделе находятся инструкции по эксплуатации на поставляемые товары. Инструкции. Контроллеры и регуляторы CAREL Контроллеры и. Продукцией, которую также можно найти на сайте даже перед её приобритением. Вся продукция CAREL, в зависимости от своего. Контроллер carel pcoxs инструкция - Доступная информация. Контроллер carel pcoxs инструкция. Файл прошивки BIOS версия 5. Gd1 и может обмениваться данными с другими устройствами по трем последовательным портам, портам canbus и ethernet. Каждая плата может обмениваться информацией без потребности в дополнительном аппаратном обеспечении при высоких скоростях передачи данных. Если вторичная обмотка трансформатора заземлена, убедитесь, что провод заземления подсоединен к контакту G0. Новое предложение от carel в ассортименте программируемых контроллеров является результатом постоянных улучшений со стажем более 25 лет в развитии контроллеров для рынка hvacr-оборудования. Подробнее по подключению к сети pLAN и другим вопросам, пожалуйста, см. Это требование распространяется на все устройства, подсоединенные к контроллеру pCO3. Методические указания по разработке приложений русский язык Пример Solution для 1Tool с коментариями. Компактные габариты позволяют размещать преобразователь в любых по размеру технических помещениях или шкафах автоматики. Please contact your unit manufacturer for purchasing information. Контроллер mAC 2,81 МБ ,; Контроллер pCO2 0,38 МБ. ; Контроллер Carel Руководство Ask the membership for help locating your Refrigerator manual. Din рейку означает более быстрые сборку и установку. Запрещается подключать контроллер pCO3 и терминал или группу контроллеров pCO3 и терминалов к одному источнику электропитания вместе с другими электрическими устройствами пускателями и другими электромеханическими устройствами внутри электрической панели. Все платы оснащены 16-разрядным микропроцессором и флэш-памятью для обеспечения большей производительности. Carel контроллер инструкция скачать прямо сейчас, бесплатно на нашем сайт. pCOxs Controller On Carel USA. Все платы оснащены 16-разрядным микропроцессором и флэш-памятью для обеспечения большей производительности. Файл прошивки BIOS версия 5. Carel контроллер инструкция скачать прямо сейчас, бесплатно на нашем сайт. Контроллер mAC 2,81 МБ ,; Контроллер pCO2 0,38 МБ. ; Контроллер Carel Руководство Ask the membership for help locating your Refrigerator manual. Это требование распространяется на все устройства, подсоединенные к контроллеру pCO3. Skunk Forum - Техника, Наука, Общество » АСУТП - список тем: АСУТП - список те. Скачать инструкции по эксплуатации, программированию и монтажу контроллеров Carel pCO - Инструкции по эксплуатации на контроллеры Carel. Carel pCO3 Контроллер Carel pCO3 представляет собой электронный контроллер на базе микропроцессора, аппаратно и программно совместимый с контроллерами семейства pCO2. ALCO controls EC2-21x контроллер термостатирования EC2-31x контроллер для электронных РВ EC3-61x. Сказали, что уже выкладывали на форуме, никак не могу найти мне бы прочесть контроллер carel инструкция. Pgd0-1 может отображать графические символы различных размеров и основных международных алфавитов. Не забудь указать свое имя и обратный телефон для связи получи модуль вм лично в офисе компании wolf или закажи его бесплатную доставку на дом или в офис в течение недели. Конкретный набор может быть собран по требованиям заказчика, для решения конкретной задачи. Модели: рСО существует в нескольких модификациях. Контроллер carel pcoxs инструкция - найдено и доступно. Он выпускается в различных размерах, согласно требуемых подключений и требований к электропитанию малый, средний, большой, очень большой. Каждая плата может обмениваться информацией без потребности в дополнительном аппаратном обеспечении при высоких скоростях передачи данных. Carel pCO3 Контроллер Carel pCO3 представляет собой электронный контроллер на базе микропроцессора, аппаратно и программно совместимый с контроллерами семейства pCO2. Подробнее по подключению к сети pLAN и другим вопросам, пожалуйста, см. CAREL's pCO line of controllers are OEM parts. Программное обеспечение carel ahu-xs для управления вентиляционными установками. Контроллеры pCO3 работают под управлением программы и комплектуются набором контактов для подключения различных устройств компрессоры, вентиляторы и так далее. Например, заказчик может выбрать из следующих возможностей: стандартный или графический жидкокристаллический дисплей LCD ; светодиодный сегментный дисплей LED ; количество кнопок управления согласно требованиям заказчика; количество сигнальных индикаторов LED согласно требованиям заказчика; покрытие из поликарбоната, изготовленное согласно требованиям заказчика. Учитывая растущие требования интеграции, система с использованием свободно программируемых контроллеров может обеспечивать связь с использованием наиболее распространенных стандартов последовательной связи, и при добавлении дополнительных плат может быть встроена в системы BMS. Системы автоматики для вентиляции развиваются и расширяются год от года Такое. Skunk Forum - Техника, Наука, Общество » АСУТП - список тем: АСУТП - список те. For replacement purchase, please contact the unit manufacturer. Не забудь указать свое имя и обратный телефон для связи получи модуль вм лично в офисе компании wolf или закажи его бесплатную доставку на дом или в офис в течение недели. Carel контроллер инструкция скачать прямо сейчас, бесплатно на нашем сайт. ALCO controls EC2-21x контроллер термостатирования EC2-31x контроллер для электронных РВ EC3-61x. Carel IR33 Application Guide. Если вы не нашли необходимую документацию на имеющееся у вас оборудование, то отправив. Channelfoldertracker73: Новости. Контроллер Карел Инструкция. Сергей, у меня много инфы на эту тему. Подскажи маркировку (Типа FK201T), Я пороюсь. а коды могут не совпасть - недавно перепутал. 3. RUS easy/easy compact +030220796 - rel. 2.0 - 30.05.2007. ПРЕДУПРЕЖДЕНИЯ. Развитие продукции CAREL основывается на многодесятилетнем. Контроллеры Tecnologic Контроллеры Tecnolblock Контроллеры EMKO Контроллеры LAE. Все паспорта ( инструкции) контроллеров, только на русском. Задался вопросом программирования контроллеров Carel! До этого момента с ними никак не сталкивался. Скачал собственно сам. Контроллер Carel mRack может быть настроен на управления одним и двумя контурами. Максимальное Скачать инструкцию Узнайте где купить. easy / easy compact электронные цифровые термостаты с управлением размораживания руководство RUS ПРЕДУПРЕЖДЕНИЯ прерывание деятельности или за возможные прямые, косвенные, побочные, имущественные, покрываемые страхованием, карательные, специальные или косвенные убытки, нанесённые любым способом, в не зависимости о того, являются ли они договорными, внедоговорными ил вызванные халатностью или другой отвественностью при установки, использование или невозможности использования изделия. Технические данные руководства могут быть изменены без обязательного предупреждения. Carel pcoxs инструкция - полная информацию по теме. Carel pcoxs инструкция. Кб стандартная универсальная программа для управления вентустановками на базе контроллера pcoxs пользовательский интерфейс на русском языке v. Технология, используемая на pco2 позволяет подключаться к некоторым из более широко используемых стандартов связи, не требуя дополнительного шлюза. Сказали, что уже выкладывали на форуме, никак не могу найти мне бы прочесть контроллер carel инструкция. Приносим свои извинения за неудобства. Денис, добрый день Чиллер lps 12. Каким образом мне завести на скаду кучу потребителей с разными протоколами? A md33a2er00 3 реле компрессор 30 a. вспом. Существуют модели с портами usb host и device для программирования контроллера при помощи простого usb-накопителя или прямого подключения к компьютеру. This is a Instructional Video on how to program our CAREL PJEZ easy Digital Controller. Проектирование систем вентиляции, кондиционирования и отопления, A. 2 ntcptc irevc0hc00 4 реле компрессор 16 a. Manuals, в библиотеке журнала сантехника, отопление, кондиционирование. Серия ir33 представляет собой полный диапазон изделий, изготовленных из интегрированных электронных микропроцессорных контроллеров со светодиодным дисплеем, разработанных специально для управления автономными холодильными установками эти контроллеры подходят для задач, требующих высокой мощности при переключении нагрузок, большое количество выходов, функций и управление с прямым доступом с клавиатуры, компактную форму. Ей лень было в него залезать. Может есть у кого какая-нибудь стандартная структурная схема системы диспетчеризации инженерных систем на базе carel просто хочу понять что именно закладывать - шлюзы, интерфейсные платы и. Данная функция обеспечивает работу компрессора даже в случае неисправности контрольного комнатного датчика. Далеко не все изделия конкурентов оснащены такой возможностью безопасности. Загрузить инструкция на контроллер carel - загрузил lala. Мы делаем информацию практически полезной: 8 383 231-1212, 231-021. Carel IR33 Application Guide. Проектирование систем вентиляции, кондиционирования и отопления. A md33a2er00 3 реле компрессор 30 a. вспом. Ей лень было в него залезать. Skunk Forum - Техника, Наука, Общество » АСУТП - список тем: АСУТП - список те. Может есть у кого какая-нибудь стандартная структурная схема системы диспетчеризации инженерных систем на базе carel просто хочу понять что именно закладывать - шлюзы, интерфейсные платы и. Каким образом мне завести на скаду кучу потребителей с разными протоколами? В оригинале, узнав, что он имено надыбал, carel pco5 инструкция она сама выкинула из инвентаря все мясо. Сенсорный экран позволяет разрабатывать более простые, более интуитивные и привлекательные интерфейсы, улучшая взаимодействие между пользователем и устройством и позволяет легче просматривать различные экраны. Manual Control Ad Or Carel pCO Xs. Pjezy0m000 2 реле компрессор 2hp. разморозка 8 a. 2 ntc, 1 цифр. Ей лень было в него залезать. Ntc015hp00 ir33 power питание 12-24 vac, звук, 2 ntc, 2 цифровых входа, ик-сенсор, rtc ir33c0lf20 4 реле компрессор 2 hp. разморозка 8 a. вентилятор 8 a. опц. Каким образом мне завести на скаду кучу потребителей с разными протоколами? This is a Instructional Video on how to program our CAREL PJEZ easy Digital Controller. Carel каталог Серия ir33 представляет собой полный диапазон изделий. Свободнопрограммируемый контроллер carel pco5 pco5000200a20 типоразмер medium, со встроенным драйвером для carel этрв, 2 ssr, Программно ставил на порт plan протокол modbus slave. Существуют модели с портами usb host и device для программирования контроллера при помощи простого usb-накопителя или прямого подключения к компьютеру. Carel контроллер инструкция скачать прямо сейчас, бесплатно на нашем сайт. Поиск по каталогу: Инструкция контроллер carel Pancak3s По типам: Инструкция контроллер carel. ALCO controls EC2-21x контроллер термостатирования EC2-31x контроллер для электронных РВ EC3-61x. Системы автоматики для вентиляции развиваются и расширяются год от года Такое. Технология, используемая на pco2 позволяет подключаться к некоторым из более широко используемых стандартов связи, не требуя дополнительного шлюза. В оригинале, узнав, что он имено надыбал, она сама выкинула из инвентаря все мясо. A md33a2er00 3 реле компрессор 30 a. вспом. В оригинале, узнав, что он имено надыбал, carel pco5 инструкция она сама выкинула из инвентаря все мясо. A md33a2er00 3 реле компрессор 30 a. вспом. Автоматика для вентиляции контроллеры Контроллер pco5 carel со встроенным дисплеем pgd1----pco5000000es0 контроллер, типоразмер small pco5con0s0 612 490 pco50000u0fs0 контроллер, типоразмер small, nand, usb pco5con0s0 696 557. Может есть у кого какая-нибудь стандартная структурная схема системы диспетчеризации инженерных систем на базе carel просто хочу понять что именно закладывать - шлюзы, интерфейсные платы и. Функция непрерывного цикла гарантирует работу компрессора в течение времени, заданного соответствующим параметром. Программно можно сконфигурировать мастер или слейв на любом из портов. Далеко не все изделия конкурентов оснащены такой возможностью безопасности. Если вы не нашли необходимую документацию на имеющееся у вас оборудование, то отправив. Ей лень было в него залезать.



Предыдущая страница   Следущая страница

Техническая документация | United Elements Group

Hoval TopVent Gas, Руководство по проектированию.2014.

(5.18Mб)

Hoval TopVent, Руководство по проектированию.2014.

(5.4Mб)

Hoval RoofVent, Руководство по проектированию.2014.

(8.64Mб)

Инструкция по проектированию. Водонагреватель Modul-plus высокой произв одительности, Hoval.

(6.88Mб)

Руководство по эксплуатации. Газовые увлажнители gaSteam, Carel (2013 г.)

(4.83Mб)

Инструкция по проектированию. Котел UltraGas, Hoval.

(9.32Mб)

Инструкция по проектированию. Паровые системы 2, Hoval.

(12.44Mб)

Инструкция по проектированию. Паровые системы 1, Hoval.

(15.14Mб)

Техническое руководство по чиллерам WHS E (2009)

(3.17Mб)

Техническое руководство по чиллерам WHB (Англ. версия)

(0.58Mб)

Техническое руководство по чиллерам Proximus EV (Англ. версия)

(1.05Mб)

Техническое руководство по чиллерам Ecoplus

(0.49Mб)

Техническое руководство по чиллерам AWS (2009).

(1.6Mб)

Техническое руководство по чиллерам McEnergy Evolution (2010)

(3.94Mб)

Руководство пользователя AHU (2010)

(1.11Mб)

Техническое руководство DS-net

(0.36Mб)

Техническое руководство DMS504B51 (LonWorks Gateway)

(0.44Mб)

Техническое руководство DMS502B51 (BACnet Gateway)

(0.77Mб)

Техническое руководство DMS502A51 (BACnet Gateway)

(0.54Mб)

Техническое руководство DCS601C51 (I-Touch Controller)

(0.67Mб)

Техническое руководство DAM602B (I-Manager III)

(1.43Mб)

Техническое руководство EWYQ-DAYN

(1.84Mб)

Техническое руководство EWYD-AJYNN

(1.32Mб)

Техническое руководство EWAQ-DAYN

(3.28Mб)

Техническое руководство EWAQ-ACW1

(1.04Mб)

Техническое руководство EWAQ-ACV3

(1.33Mб)

Техническое руководство EWAP-MBY

(1.43Mб)

Техническое руководство EWAP-AJY

(1.11Mб)

Техническое руководство EWAD-MBY

(1.48Mб)

Техническое руководство EWAD-E

(0.97Mб)

Техническое руководство EWAD-D

(7.3Mб)

Техническое руководство EWAD-C

(1.46Mб)

Техническое руководство EWAD-BZ

(1.43Mб)

Техническое руководство EWAD-BJYNN

(1.13Mб)

Техническое руководство EWAD-AJYNN

(1.81Mб)

Техническое руководство EWA(Y)Q-ACV3(W1)

(9.66Mб)

Техническое руководство EUWY-KAZW

(2.05Mб)

Техническое руководство EUWA-KAZW

(1.78Mб)

Техническое руководство EUWA(Y)-KBZW1

(2.15Mб)

Техническое руководство EWWQ-B-SS(XS)

(4.39Mб)

Техническое руководство EWWQ-AJYNN

(7.96Mб)

Техническое руководство EWWP-KAW1N

(3.48Mб)

Техническое руководство EWWD-MBYN

(1.37Mб)

Техническое руководство EWWD-H-XS

(7.79Mб)

Техническое руководство EWWD-EJYNN

(2.39Mб)

Техническое руководство EWWD-DJYNN

(1.05Mб)

Техническое руководство EWWD-CJYNN

(1.15Mб)

Техническое руководство EWWD-BJYNN

(0.8Mб)

Техническое руководство EWW(L)P-KBW1N

(2.3Mб)

Техническое руководство EWTP-MBY

(1.66Mб)

Техническое руководство EWLP-KAW1N

(1.44Mб)

Техническое руководство EWLD-MBY

(1.29Mб)

Техническое руководство EWLD-J-SS

(6.79Mб)

Техническое руководство EWLD-I

(3.44Mб)

Техническое руководство EWLD-G-SS

(2.97Mб)

Техническое руководство EWLD-EJYNN

(1.06Mб)

Техническое руководство EWLD-DJYNN

(0.5Mб)

Техническое руководство EUWAC-FZW

(0.94Mб)

Техническое руководство EUWAC-FBZW1

(0.58Mб)

Конденсаторы с осевыми вентиляторами SHV. Справочное руководство - англ.яз.

(1.42Mб)

Конденсаторы с центробежными вентиляторами MHVC, SHVC. Справочное руководство - англ.яз.

(0.53Mб)

Регуляторы скорости вентилятора. Справочное руководство - англ.яз.

(0.75Mб)

"Сухие" охладители SDHL. Справочное руководство - англ.яз.

(0.58Mб)

"Сухие" охладители SHL. Справочное руководство - англ.яз.

(0.7Mб)

"Сухие" охладители SHLD. Справочное руководство - англ.яз.

(0.85Mб)

Принцип действия. Воздушная завеса TOPVENT CURTAIN.

(0.16Mб)

ТЕХНИЧЕСКИЙ ПАСПОРТ (ПС) на рециркуляционный агрегат.

(0.23Mб)

Принцип действия. РЕЦИРКУЛЯЦИОННЫЙ ВОЗДУХОНАГРЕВАТЕЛЬНЫЙ/ ВОЗДУХООХЛАДИТЕЛЬНЫЙ АГРЕГАТ HOVAL DHV.

(0.21Mб)

ТЕХНИЧЕСКИЙ ПАСПОРТ (ПС) на воздушную завесу.

(0.23Mб)

Агрегат TopVent® gas. Рекуляционные воздухонагреватели для помещений с высокими потолками. Руководство по проектированию - 2008 г.

(5.18Mб)

Агрегат RoofVent® LHW, маслозащищенное исполнение. Техническое описание - 2003 г.

(0.11Mб)

Агрегат RoofVent® LHW (с контактной коробкой), взрывозащищенное исполнение. Техническое описание - 2003 г.

(0.14Mб)

Агрегат RoofVent® LHW-9. Техническое описание - 2004 г.

(0.12Mб)

Агрегат TopVent® DHV. Техническое описание - 2004 г.

(0.29Mб)

Агрегат TopVent® DHV/EEх, взрывозащищенное исполнение. Техническое описание - 2003 г.

(0.15Mб)

Агрегат TopVent® DKV-9D. Техническое описание - 2004 г.

(0.13Mб)

Вентиляционные агрегаты DHV. Техническое описание.

(1.41Mб)

Вентиляционные агрегаты LHW. Техническое описание.

(1.34Mб)

Вихревой воздухораспределитель Air Injector. Техническое описание.

(0.54Mб)

Пластинчатые теплообменники PWT. Руководство по проектированию - 2002 г.

(1.91Mб)

Рециркуляционный агрегат AdiaVent ADV для охлаждения замкнутых пространств. Руководство по проектированию.

(2.35Mб)

Выносные воздухоохлаждаемые конденсаторы и градирни. Каталог - англ.яз.

(3.51Mб)

Кондиционер OKA 151-L/R407. Схема монтажа и подключения.

(0.37Mб)

Кондиционеры серии С. Каталог - 2008 г. (англ.яз.)

(0.95Mб)

Контроллер рСО2 для кондиционеров серии Н. Техническое руководство.

(0.76Mб)

Контроллер рСО2 для кондиционеров серии Н. Техническое руководство - англ.яз.

(0.4Mб)

Ламинарные потолки. Каталог - англ.яз.

(1.1Mб)

Ламинарные потолки. Техническое руководство - англ.яз.

(0.68Mб)

Микропроцессорное устройство управления pCO. Техническое руководство.

(0.8Mб)

Аксессуары к кондиционерам Danline и Escalade. Каталог.

(0.29Mб)

Вентиляционные агрегаты DanX. Руководство по проектированию (посл. ред. 2010 г.)

(15.4Mб)

Вентиляционные агрегаты VentC/VentR. Техническое руководство.

(0.4Mб)

Гигростат для осушителей серии CD. Техническое описание.

(0.4Mб)

Кондиционеры Danline. Электрические схемы.

(0.71Mб)

Кондиционеры Danline. Электрические схемы.

(0.71Mб)

Осушители серии CD. Руководство по проектированию.

(1.73Mб)

Осушители CDT 35 S. Техническое описание.

(0.44Mб)

Перезаправка холодильного контура теплового насоса агрегата DanX. Рекомендации.

(0.08Mб)

Тестер для осушителей серии CD. Техническое описание.

(0.07Mб)

Адсорбционные осушители. Технические характеристики - 2004 г.

(0.52Mб)

Адсорбционные осушители фирмы HB Group. Сводный обзор - 2002 г.

(0.22Mб)

Микропроцессорный контроллер влажности и точки росы Air Man. Техническое описание.

(0.12Mб)

Регистратор температуры и влажности µLOGGER. Техническое описание.

(0.28Mб)

Техническое и справочное руководство VH

(1.77Mб)

Воздухонагреватели и воздухоохладители Westherm. Технические данные. (фр. яз.)

(1.18Mб)

Воздухонагреватели и воздухоохладители Westherm. Технические данные. (рус. яз.) - 2000 г.

(3.77Mб)

Компрессорно-конденсатные агрегаты CDN 205-905. Техническое описание. (рус. яз.) - 2004 г.

(2.34Mб)

Компрессорно-конденсатные агрегаты VLC 524-1204 R410A. Техническое описание. (англ. яз.) - 2007 г.

(2.05Mб)

Компрессорно-конденсатные агрегаты VLC 504-1204 R407C. Техническая информация. (рус. яз.) - 2005 г.

(0.86Mб)

Компрессорно-конденсатные агрегаты VLC 504-1204 R407C. Техническая брошюра. (англ. яз.) - 2006 г.

(0.47Mб)

Прецизионные кондиционеры CD. Технический каталог. (англ. яз.) - 2007 г.

(4.36Mб)

Выносной конденсатор CN. Техническое описание. (англ. яз.)

(6.31Mб)

Прецизионные кондиционеры CD. Техническое описание. (рус. яз.)

(1.47Mб)

Прецизионные кондиционеры CW. Технический каталог. (англ. яз.) - 2007 г.

(4.55Mб)

Прецизионные кондиционеры MD. Техническая брошюра. (англ., итал. яз.) - 2007 г.

(3.07Mб)

Прецизионные кондиционеры MD. Технический каталог. (англ. яз.) - 2007 г.

(5.02Mб)

Крышные кондиционеры [email protected] RTL/RTH 40 to 110 R410A. Техническое описание. (рус. яз.) - 2006 г.

(1.24Mб)

Крышные кондиционеры [email protected] RTL/RTH 40-110 R410A. Технический каталог. (англ. яз.) - 2008 г.

(6.52Mб)

Крышные кондиционеры [email protected] RTL/RTH 40-80. Технический каталог. (англ. яз.) - 2007 г.

(3.15Mб)

Крышные кондиционеры RT4D 20 to 380. Технический каталог. (англ. яз.) - 2007 г.

(3.82Mб)

Крышные кондиционеры Rooftech RTCL/RTCH 100 to 160 R410A. Техническое руководство. (рус. яз.) - 2006 г.

(3.22Mб)

Тепловые насосы с водяным конденсатором HRW 007-120. Технический каталог. (англ. яз.) - 2007 г.

(1.9Mб)

Тепловые насосы с водяным конденсатором HRW 007-060. Техническая брошюра. (рус. яз.) - 2005 г.

(1.04Mб)

Фэн-койлы [email protected] II. Справочное руководство. (рус. яз.) - 2006 г.

(2.06Mб)

Фэн-койлы [email protected] II. Справочное руководство. (англ. яз.) - 2007 г.

(2.54Mб)

Фэн-койлы KOG 30 to 45. Справочное руководство. (англ. яз.) - 2007 г.

(0.7Mб)

Фэн-койлы KOG 9 to 18. Техническая информация. (англ. яз.) - 2007 г.

(0.37Mб)

Фэн-койлы Vh3N 03-27. Справочное руководство. (англ. яз.) - 2007 г.

(1.03Mб)

Фэн-койлы Vh3N 03-27. Техническое описание. (рус. яз.) - 2006 г.

(3.84Mб)

Фэн-койлы VHF. Технический каталог. (рус. яз.) - 2005 г.

(1.98Mб)

Фэн-койлы VHF. Техническое описание. (англ. яз.) - 2006 г.

(1.98Mб)

Фэн-койлы VPX. Технический каталог. (рус. яз.) - 2004 г.

(0.68Mб)

Фэн-койлы XLM OG 7-18. Техническое описание. (англ. яз.) - 2004 г.

(0.68Mб)

Фэн-койлы KCO 60-120. Техническая брошюра. (рус. яз.) - 2005 г.

(1.67Mб)

Фэн-койлы KCO 60-120. Техническое описание. (англ. яз.) - 2007 г.

(1.49Mб)

Центральные кондиционеры @irTwin. Справочное руководство. (рус. яз.)

(1.51Mб)

Центральные кондиционеры [email protected] Справочное руководство. (рус. яз.)

(1.74Mб)

Центральные кондиционеры Wespak 1.39, 2.69, 3.99. Техническое описание. (англ. яз.) - 2007 г.

(2.52Mб)

Центральные кондиционеры Wespak 1.39, 2.69, 3.99. Справочное руководство. (рус. яз.) - 2000 г.

(0.61Mб)

Центральные кондиционеры Wespak 4.05, 5.05, 6.05. Технический каталог. (рус. яз.) - 2005 г.

(4.29Mб)

Центральные кондиционеры Wespak 4.05, 5.05, 6.05. Техническое описание. (англ. яз.) - 2007 г.

(1.63Mб)

Чиллеры AQCH 25-80. Технический каталог. (рус. яз.) - 2005 г.

(0.92Mб)

Чиллеры AQCL 25-80. Технический каталог. (рус. яз.) - 2005 г.

(2.63Mб)

Чиллеры AQCL 25-130. Технический каталог. (англ. яз.) - 2006 г.

(0.94Mб)

Чиллеры AQH 20-130 R407C. Технический каталог. (рус. яз.)

(2.32Mб)

Чиллеры AQH 20-130 R407C. Технический каталог. (англ. яз.) - 2004 г.

(0.5Mб)

Чиллеры AQH 20-35 R410A. Технический каталог. (англ. яз.) - 2007 г.

(1.15Mб)

Чиллеры AQH 20-35 R410A. Технический каталог. (англ. яз.) - 2007 г.

(1.15Mб)

Чиллеры AQL 20-130 R407C. Технический каталог. (рус. яз.) - 2007 г.

(1.43Mб)

Чиллеры AQCL 25-130. Справочное руководство. (рус. яз.) - 2003 г.

(0.42Mб)

Чиллеры AQL 20-35 R410A. Технический каталог. (англ. яз.) - 2007 г.

(1.15Mб)

Чиллеры CLC 182-602. Технический каталог (рус. яз.) 2004 г.

(2.64Mб)

Чиллеры CLC 182-602. Технический каталог (англ. яз.) - 2006 г.

(1.42Mб)

Чиллеры CLH 182-602. Техническая брошюра. (англ. яз.) - 2006 г.

(2.02Mб)

Чиллеры CLH 182-602. Техническая брошюра. (рус. яз.) - 2004 г.

(0.63Mб)

Чиллеры CLS 182-602. Техническая брошюра. (рус. яз.) - 2004 г.

(0.57Mб)

Чиллеры CLS 182-602. Техническая брошюра. (англ. яз.) - 2006 г.

(1.43Mб)

Чиллеры CWP/CWP/CWP-HP 02-35. Технический каталог. (рус. яз.) - 2006 г.

(0.77Mб)

Габаритные размеры гидромодуль 1000л. Техническая информация. (рус. яз.)

(0.18Mб)

Габаритные размеры гидромодуль 1500л. Техническая информация. (рус. яз.)

(0.22Mб)

Габаритные размеры гидромодуль 2500л. Техническая информация. (рус. яз.)

(0.21Mб)

Габаритные размеры гидромодуль 750л. Техническая информация. (рус. яз.)

(0.06Mб)

Чиллеры MQL-MQH 4-17 R407C. Техническое описание. (рус. яз.) - 2005 г.

(0.9Mб)

Чиллеры MQL-MQH 4-17 R407C. Техническая брошюра. (англ. яз.) - 2006 г.

(2.6Mб)

Чиллеры RWC/RWR 170-360. Техническая информация. (англ. яз.) - 2007 г.

(0.93Mб)

Чиллеры SLS 1202-4004 R407C. Техническая брошюра. (англ. яз.) - 2006 г.

(4.72Mб)

Чиллеры SLS 1402-8404 R134a. Техническая брошюра. (англ. яз.) - 2006 г.

(3.99Mб)

Чиллеры RWC/RWR 170-360. Техническая брошюра. (рус. яз.)

(1.78Mб)

Чиллеры SLS 1402-8404 R134a. Техническое описание. (рус. яз.) - 2005 г.

(1.9Mб)

Чиллеры SLH 1202-3504 R407C. Техническое описание. (рус. яз.) - 2004 г.

(1.24Mб)

Чиллеры SLH 1202-3804 R407C. Техническое описание. (англ. яз.) - 2004 г.

(0.91Mб)

Чиллеры SWS/SWR 1002-4402 (R407C), SWS/SWR 1602-4802 (R134a). Техническая брошюра. (рус. яз.) - 2004 г.

(1.58Mб)

Чиллеры SLS 1202-4004 R407C. Техническое описание. (рус. яз.) - 2004 г.

(1.24Mб)

Чиллеры SWS/SWR 1002-4402 (R407C), SWS/SWR 1602-4802 (R134a). Техническая брошюра. (англ. яз.) - 2006 г.

(2.72Mб)

Чиллеры VLS R407C. Техническое описание. (рус. яз.) - 2003 г.

(0.5Mб)

Чиллеры VLH R407C. Технический каталог. (рус. яз.) - 2002 г.

(2.25Mб)

Чиллеры VLH/VLS/VLR R410A. Техническая информация. (англ. яз.) - 2007 г.

(1.99Mб)

Контроллер MicroTech II (для WSC, WDC). Техническое описание (2001 г.) - англ.яз.

(0.33Mб)

Контроллер MicroTech II Plus (для ALS 081.2-142.2, WHS XE). Руководство по программированию (2003 г.)

(2Mб)

Контроллер для малых приточных установок Master Aria. Общее описание - англ.яз.

(0.49Mб)

Обновление программы pCO через pCOWeb. Справочное руководство - англ.яз. (2007 г.)

(0.94Mб)

Опросный лист по автоматике.

(0.35Mб)

Паровые электронагревательные увлажнители серии heaterSteam. Электрические схемы к инструкции по монтажу и эксплуатации.

(2.04Mб)

Пульт дистанционного управления HYHC001. Общее описание - англ.яз.

(1.81Mб)

Система диспетчеризации инженерного оборудования офисного центра "Форум". Общее описание и руководство пользователя.

(1.02Mб)

Cистема управления вентоборудованием MasterAria. Техническое описание.

(0.19Mб)

Электронный контроллер pCO3. Техническое описание.

(0.5Mб)

Ошибки Карел (Carel)

E01 Поступил сигнал от пожарной сигнализации
E02 Неисправен датчик наружной температуры
E03 Неисправен датчик температуры в помещении
E04 Неисправен датчик температуры приточного воздуха
E05 Неисправен датчик температуры возвращаемого теплоносителя
E08 Неисправен датчик температуры возвращаемого теплоносителя после нагревателя второго нагрева
E09 Неисправен датчик влажности приточного воздуха
E10 Неисправен датчик влажности воздуха в помещении
E12 Неисправен датчик температуры насыщения
E13 Один или несколько аналоговых входов под ручным управлением
E14 Один или несколько аналоговых выходов под ручным управлением
E15 Один или несколько дискретных входов под ручным управлением
E16 Один или несколько дискретных выходов под ручным управлением
E17 Нет сигнала статуса от приточного вентилятора
E18 Нет сигнала статуса от вытяжного вентилятора
E19 Нет сигнала статуса от вытяжного и (или) приточного вентилятора
E20 Низкая наружная температура для использования режима "лето"
E21 Запуск заблокирован. Низкая температура возвращаемого теплоносителя или клапан в контуре нагревателя открыт менее чем на 80% (или иное значения согласно St13)
E22 Защита от замерзания водяного нагревателя. Предварительная тревога
E23 Защита от замерзания водяного нагревателя. Основная тревога
E24 Неисправен насос в контуре водяного нагревателя
E25 Защита от замерзания водяного нагревателя второго нагрева. Предварительная тревога
E26 Защита от замерзания водяного нагревателя второго нагрева. Основная тревога
E27 Неисправен насос в контуре водяного нагревателя 2
E28 Перегрев электронагревателя
E29 Активировано оттаивание рекуператора
E30 Неисправен привод ротора рекуператора
E31 Неисправен компрессорно-конденсаторный агрегат (ККА)
E32 Фильтр на притоке загрязнен
E33 Фильтр на вытяжке загрязнен
E34 Фильтр загрязнен
E37 Отсутствует связь с платой расширения
E39 Получен внешний сигнал тревоги
E40 Перезапуск после подачи питания
E41 Термозащита приточного вентилятора
E42 Термозащита вытяжного вентилятора
E43 Термозащита вентиляторов

Pco3_operating_manual_rev03 Pco3 Руководство по эксплуатации Rev03

Таблица рисунков

Рисунок 1– Экран конфигураций ................................ .................................................. .......................... 17

Рисунок 2 - Калибровка экрана ................ .................................................. ................................................ 17

Рисунок 3 - Изменение идентификатора объекта ........................................... ....................................................... .................... 19

Рисунок 4 - Сенсорный графический дисплей .................... .................................................. ..................... 23

Рисунок 5 - Контроллер ...................... .................................................. .................................................. ..... 23

Рисунок 6 - Графический интерфейс пользователя .................................. ................................................ 28

Рисунок 7 - Главное меню .. .................................................. .................................................. ...................... 29

Рисунок 8 - Общее состояние установки ................... .................................................. ............................................ 30

Рисунок 9 - Значки потребности в помещении ............................................... ............................................................... 30

Рисунок 10- Графическое изображение датчиков .................... .................................................. .................... 31

Рисунок 11 - Описание графика ...................... .................................................. ........................................ 31

Рисунок 12 - График давления .. .................................................. .................................................. ............... 31

Рисунок 13– История тревог................................................... .................................................. .................. 34

Рисунок 14 - Запрос пароля ........................ .................................................. ........................................ 35

Рисунок 15 - Ввод пароля. .................................................. .................................................. ........ 35

Рисунок 16 - Меню настройки ........................................................................... .............................................. 35

Рисунок 17 - Дерево меню настройки ............................................. .................................................. .................. 36

Рисунок 18 - Уставки температуры в помещении ....................... .................................................. ...................... 36

Рисунок 19 - Уставки влажности в помещении ................... ....................................................................... ........... 36

Рисунок 20 - Настройка часов ............................... .................................................. ......................................... 37

Рисунок 21 - Время работы компонентов метров ................................................. ............................................... 38

Рисунок 22 - Система управления зданием ............................................ .................................................. 39

Рисунок 23 - Протокол связи ............... .................................................. ..................................... 39

Рисунок 24 - Плата LONTalk ..... .................................................. .................................................. .............. 44

Рисунок 25 - Снимите пластиковую крышку ........................... .................................................. ..............................46

Рисунок 26- Вырезанное окно ......................................... .................................................. ......................... 46

Рисунок 27 - Установка сменной карты ................ .................................................. .......................................... 46

Рисунок 28 - Замена окон покрытие ................................................. .................................................. .. 46

Рисунок 29 - PCOWeb................................................... .................................................. ......................... 50

Рисунок 30 - Оконная крышка ................. .................................................. .................................................. .50

Рисунок 31 - Установка PCOWeb ......................................... .................................................. ..................... 50

Рисунок 32 - Установка пластиковой крышки................................................... .................................................. ..... 50

Рисунок 33 - Конфигурация сигнализации ..................................... .................................................. ...................... 58

Рисунок 34 - Задержки сигналов тревоги .................... .................................................. .................................................. 60

Рисунок 35 - Переключение сигнализации ............................................................................. .................................... 60

Рисунок 36 - Настройка сети ...... .................................................. .................................................. ........... 63

Рисунок 37 - Network Assist ............................... .................................................. .................................... 63

Рисунок 38 - Заводские настройки ...... .......................................................................................... ..................... 65

Рисунок 39 - Конфигурация цифрового входа .................... .................................................. .............................. 66

Centralina carel pco manual | Peatix

Centralina carel pco manual

/04/09 программный код: flstdmfc0a эти инструкции. они бывают разных размеров в зависимости от требований ввода / вывода и питания (маленький, средний, большой, очень большой).0) controllore espansione collegata pcoe000tln0 pcoe0004850 note pco xs x di serie pco 1 x. реализовано управление evd400. Carel pco3 manual pdf - прикладная программа для pco1, pco2, pco3, pcoc и pcoxs. Компания Carel представит свои высокоэффективные решения и iot-услуги в атмосфере первой «виртуальной выставки природных хладагентов», форума, посвященного натуральным хладагентам, организовавшего первую виртуальную выставку продуктов для охлаждения природного газа, которая будет проводиться онлайн 1 и 2 сентября.hvac, которые требуются / указаны в руководстве пользователя, могут привести к окончательному включению: возможность отображать содержимое терминала pgd1. описание в маске info_ aout_ srcfan2circ1 (язык en) (carel_ ref ticket # 236). подключение pgd1 к любому из контроллеров семейства pco выполняется быстро. Компания Carel разрабатывает свои продукты на основе многолетнего опыта.

Технические характеристики, указанные в руководстве, могут быть изменены без предварительного предупреждения. Следовательно, Carel оставляет за собой право вносить изменения и улучшения в любой продукт, описанный в этом документе, без предварительного предупреждения.Это компост из управляемых программ, с интерфейсом, шлюзом и интерфейсом связи, а также телеграфные сообщения для работы в системе отопления, вентиляции и кондиционирования воздуха. pco3 представляет собой самое передовое предложение компании Carel в области программируемых контроллеров. реализована совместимость с pco3; 2.

энергосбережение Модели pco5 + и pco5 + hs medium доступны в версии с двумя встроенными драйверами электронного расширительного клапана и дополнительным модулем ultracap для интегрированного управления энергосбережением.База данных содержит 5 руководств по carel ir33 (доступных для бесплатного просмотра в Интернете или загрузки в формате pdf): руководство по эксплуатации и эксплуатации, руководство по программированию, краткое руководство. pco sistema руководство пользователя по эксплуатации и руководство пользователя (64 страницы) руководство пользователя регистратора данных carel и руководство пользователя (28 страниц) сборка carel mch300 * 03. контроллеры Carel. l с любой информацией о неточностях, упущениях или предложениями для облегчения понимания; Ваши предложения помогут улучшить качество следующих изданий этого документа.стр. 20 процедура выглядит следующим образом: 1. результаты 1 - 20 из 26 следуйте инструкциям на экране на протяжении всей установки компьютера evision digital camera driver mountain, sharp mx-mn pcl6 driver, carel pco. подготовьте стандартный терминал Carel с адресом, установленным на 0 (не требуется, если используется встроенный терминал pco). интерфейс увлажнителя carel pcoumi pco; Интерфейс увлажнителя carel pcoumi pco.

pco имеет два встроенных интерфейса Ethernet, три последовательных интерфейса, две дополнительные карты расширения и два порта USB.Контроллеры carel pco sistema могут быть запрограммированы с помощью программного обеспечения для разработки 1tool, входящего в комплект поставки. txt) или читайте онлайн. технические характеристики, указанные в руководстве, могут быть изменены без предварительного предупреждения. база данных содержит 1 карел c. исправлено свойство enableon в маске info_ din_ active2ndsetp (carel_ ref ticket # 228).

Контроллер серии pco скачать руководство в формате pdf. у нас есть 4 руководства для серии carel pco1, которые можно бесплатно загрузить в формате pdf: руководство пользователя, руководство, руководство по эксплуатации, прикладная программа, руководство пользователя для серии carel pco1 (84 страницы).Обновлено руководство: исправлено неправильное форматирование страницы 29 и удалено повторение одного и того же параметра (таблица параметров). Версии доступны: • pcoe00tln0 versione tlan (protocollo proprietario carel) • pcoe004850 versione rs485 (protoccolo supervisore carel 3. это руководство было разработано с осторожностью, чтобы позволить детальное использование продукта. Плата pco, которая была запрограммирована для использования с вашим изобретением или Вентиляционная установка valent

pco sistema: proposta carel nella propria offerta di controlli programmabili.si Possono Collegare al Massimo 5 schede di espansione per ogni controllore pco xs, pco 1, pco 2. Руководства пользователя, руководства и спецификации для вашего контроллера carel ir33. pco руководства и руководства. Версия с руководством: от 14 ноября. Программа может использоваться с картами carel pco1 medium, pcoxs или centralina. Carel pco manual pco3 medium и large. pco - это программируемый двойной микропроцессор с электронным управлением, предназначенный для многих приложений, разработанный компанией Carel для ряда приложений в центральных областях кондиционирования воздуха.pco3 разработан для многих систем кондиционирования воздуха и охлаждения. дистилляция и охлаждение. com и / или по конкретным соглашениям с клиентами; в частности, в той степени, в которой это разрешено. Компания Carel придерживается политики постоянного развития. просмотрите и скачайте онлайн-руководство пользователя серии Carel pco.

pcoxs - это контроллер вентиляции и кондиционирования, специально разработанный компанией Carel для эффективного управления чиллерами и тепловыми насосами, небольшими крышными агрегатами и одноконтурными прецизионными кондиционерами.3 англ. «Pco5» en отн. sistema + en rel. элемент 3 графический дисплей carel pco pco carel pcot000cb0 2 - графический дисплей carel pco pco carel pcot000cb0. Руководства и руководства пользователя для серии carel pco1. размер платы carel c pco зависит от конфигурации устройства, рис. 1: контроллер unison использует плату carel c. sul jugé научно-фантастические инструкции rpr gravement provinciales sauvé pco arménienne molsheim maris fouad fiscalité carel arm furie filetypes faz faillites evolutionary endispute2.

3 условных обозначения дисплея: компрессорное действие компрессорное не в функции вентиляции, не действующее вентилирующее устройство, не в функции, созданное как начало работы с компьютером, в котором данные представлены для отображения всех остальных светодиодов и большинства логотипов, используемых для второго, дополнительного.связь также доступна с приложениями Carel (с использованием 1tool. 2. 0–25 сентября программный код flstdmmsde :. стр. 3 Компания Carel, ее сотрудники или дочерние компании несут ответственность за любые упущенные доходы или продажи, потерю данных ds информации, затраты на замену товаров или услуг , повреждение вещей или людей, простой или любые прямые, косвенные, случайные, фактические, штрафные, образцовые, страница 9 pco sistema. 3 введение и функции, выполняемые программой Программа «стандартные кондиционеры» может использоваться с carel pco1 ( small-medium), pcoxs, pco2 (small-medium) или pco3 (small-medium) платы и.2 блока с водяными змеевиками Блоки прямого расширения 1. Компания Carel разрабатывает свою продукцию на основе многолетнего опыта в области. Pco3 Inderitore Universalerel. Ответственность компании Carel в отношении ее продукции указана в общих условиях контракта Carel, доступных на веб-сайте www. Руководства по pco (доступны для бесплатного просмотра в Интернете или загрузки в формате pdf): руководство по эксплуатации и руководство пользователя.

carel pco series руководство пользователя скачать в формате pdf. Ответственность компании Carel в отношении ее продукции указана в разделе.Carel ir33 инструкции и руководства. подключите терминал к pco 4.

для этой операции, см. следующий параграф; 3. ПК представляет собой программируемый двойной микропроцессор с электронным управлением, предназначенный для многих приложений, разработанный компанией Carel для ряда приложений в области кондиционирования воздуха. объявление с ручным управлением или carel pco xs - скачать в формате pdf. возможность подключения - c. страница centralina carel pco manual 1 программа для pco¹ pco и pcoc модульный стандартный чиллер HP 1/4 винтовой компрессор с руководством по эксплуатации Carel версия 1.8 введение и функции, выполняемые программой, программа «стандартная крыша» может использоваться с платами carel pco1 medium, pcoxs или pco3 medium и large; это удается. также для: серии pco3, серии pco1, серии pcoxs, серии pcoc, pgd0 / pgd1, pgd2 / pgd3. мы можем заверить вас, что тщательное чтение этого руководства гарантирует правильную установку.

Руководства пользователя, руководства и спецификации для Carel c. стандартное прикладное программное обеспечение компрессорных агрегатов для pco1, pco2, pco3, pcoxs версия руководства пользователя: 2.выключите компьютер; centralina carel pco manual 2. не раздумывая обращайтесь в компанию carel industries s. Возможен большой выбор протоколов связи (modbus, carel, bacnet, lon, konnex, tcp / ip, http, ftp, dhcp, dns, ntp, snmp и многие другие). просмотреть совместимые модели.

читать далее

Manual Control Ad или Carel pCO Xs

pCO sistemaGeneral manual

User manualLEGGI E CONSERVA QUESTE ISTRUZIONI ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Мы хотим сэкономить ваше время и деньги! Мы можем заверить вас, что внимательное прочтение данного руководства гарантирует правильную установку и безопасное использование описываемого продукта.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ SCAREL основывает разработку своих продуктов на многолетнем опыте в области HVAC, на постоянных инвестициях в технологические инновации в продукты, процедуры и строгие процессы обеспечения качества с внутрисхемным и функциональным тестированием 100% своей продукции, а также доступные на рынке инновационные производственные технологии. Тем не менее компания CAREL и ее дочерние компании не могут гарантировать, что все аспекты продукта и программного обеспечения, входящего в состав продукта, соответствуют требованиям конечного приложения, несмотря на то, что продукт был разработан в соответствии с новейшими технологиями.Заказчик (производитель, разработчик или установщик окончательного оборудования) принимает на себя всю ответственность и риски, связанные с конфигурацией продукта, чтобы достичь ожидаемых результатов в отношении конкретной окончательной установки и / или оборудования. Компания CAREL может, на основании конкретных соглашений, действовать в качестве консультанта для положительного ввода в эксплуатацию конечного устройства / приложения, однако ни в коем случае не принимает на себя ответственность за правильную работу конечного оборудования / системы. Продукт CAREL - это современный продукт, работа которого указана в технической документации, прилагаемой к продукту, или может быть загружена даже перед покупкой с веб-сайта www.carel.com. Каждый продукт CAREL, с учетом его передового уровня технологии, требует настройки / конфигурации / программирования / ввода в эксплуатацию, чтобы иметь возможность работать наилучшим образом для конкретного приложения. Невыполнение таких операций, которые требуются / указаны в руководстве пользователя, может привести к неисправности конечного продукта; Компания CAREL не несет ответственности в таких случаях. Только квалифицированный персонал может устанавливать или выполнять техническое обслуживание продукта. Покупатель должен использовать продукт только так, как описано в документации, относящейся к продукту.В дополнение к соблюдению любых дальнейших предупреждений, описанных в этом руководстве, необходимо учитывать следующие предупреждения для всей продукции CAREL: Не допускайте намокания электронных схем. Дождь, влажность и все типы жидкостей или конденсата содержат коррозионные минералы, которые могут повредить электронные схемы. В любом случае продукт следует использовать или хранить в среде, которая соответствует ограничениям температуры и влажности, указанным в руководстве. Не устанавливайте устройство в особо жарких условиях.Слишком высокие температуры могут сократить срок службы электронных устройств, повредить их и деформировать или оплавить пластиковые детали. В любом случае продукт следует использовать или хранить в среде, которая соответствует ограничениям температуры и влажности, указанным в руководстве. Не пытайтесь открыть устройство иначе, чем описано в руководстве. Не роняйте, не ударяйте и не трясите устройство, так как внутренние цепи и механизмы могут быть непоправимо повреждены. Не используйте агрессивные химикаты, растворители или агрессивные моющие средства для чистки устройства.Не используйте продукт для других целей, кроме тех, которые указаны в техническом руководстве. Все вышеперечисленные предложения также применимы к контроллерам, последовательным платам, клавишам программирования или любым другим аксессуарам в портфеле продуктов CAREL. Компания CAREL придерживается политики постоянного развития. Следовательно, CAREL оставляет за собой право вносить изменения и улучшения в любой продукт, описанный в этом документе, без предварительного предупреждения. Технические характеристики, указанные в руководстве, могут быть изменены без предварительного предупреждения.Ответственность CAREL в отношении ее продуктов указана в общих условиях контракта CAREL, доступных на веб-сайте www.carel.com, и / или в конкретных соглашениях с клиентами; в частности, в той степени, в которой это разрешено действующим законодательством, ни в коем случае компания CAREL, ее сотрудники или дочерние компании не несут ответственности за упущенную прибыль или продажи, потерю данных и информации, затраты на замену товаров или услуг, повреждение вещей или людей, простои или любой прямой, косвенный, случайный, фактический, штрафной, примерный, специальный или косвенный ущерб любого рода, будь то договорный, внеконтрактный или из-за небрежности, или любые другие обязательства, вытекающие из установки, использования или невозможности использования продукта , даже если компания CAREL или ее дочерние компании предупреждены о возможности такого ущерба.

Утилизация частей контроллера: ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ О ПРАВИЛЬНОМ ОБРАЩЕНИИ С ОТХОДАМИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (WEEE) В соответствии с директивой Европейского Союза 2002/96 / EC от 27 января 2003 года и соответствующим национальным законодательством, обратите внимание что: 1. WEEE нельзя утилизировать как бытовые отходы, и такие отходы необходимо собирать и утилизировать отдельно; 2. Должны использоваться общественные или частные системы сбора мусора, определенные местным законодательством. Кроме того, оборудование может быть возвращено дистрибьютору по истечении срока службы при покупке нового оборудования; 3.Оборудование может содержать опасные вещества: неправильное использование или неправильная утилизация могут иметь негативные последствия для здоровья человека и окружающей среды; 4. Символ (перечеркнутый мусорный бак на колесах), показанный на продукте или упаковке, а также в инструкции, указывает на то, что оборудование было выпущено на рынок после 13 августа 2005 г. и его необходимо утилизировать отдельно; 5. В случае незаконной утилизации электрических и электронных отходов предусмотрены штрафные санкции в соответствии с местным законодательством об утилизации отходов.

Содержание ВВЕДЕНИЕ ............................................... .................................................. .................................................. .................................................. ........................................ 7 1. 1.1 2. 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 3. 3.1 4. 4.1 4.2 4.3 4.4 4.5 4.6 5. 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 6. 6.1 6.2 6.3 7. 7.1 7.2 7.3 7.4 8. 9. ОБЩИЕ ХАРАКТЕРИСТИКИ ........ .................................................. ................................................... .................................................. .................................................. ........ 7 Программируемость ........................................ .................................................. .................................................. .................................................. .................................................. ............ 7 ОПИСАНИЕ ИЗДЕЛИЙ ................................. ........................................................... .................................................. .................................................. . 8 Контроллер pCO3 .............................................. .................................................. .................................................. .................................................. .................................................. ........ 8 Технические характеристики pCO3 ...................................... ......................................................... .................................................. .................................................. ................................ 11 Контроллер pCO1 ............... .................................................. .................................................. .................................................. .................................................. ..................................... 14 Технические характеристики pCO1 ......... ......................................................... .................................................. .................................................. .................................................. ........... 16 плата pCOxs .................................... .................................................. .................................................. .................................................. .................................................. ...................... 19 Технические характеристики pCOxs................................................... .................................................. .................................................. .................................................. .......................... 20 контроллер pCOC ..................... .................................................. .................................................. .................................................. .................................................. .............................. 22 Технические характеристики pCOC................................................... .................................................. .................................................. .................................................. .......................... 24 ПОЛЬЗОВАТЕЛЬСКИЕ ТЕРМИНАЛЫ ..................... .................................................. .................................................. .................................................. ................................................. 27 Графические терминалы pGD0 / pGD1, pGD2 / pGD3................................................... .................................................. .................................................. ............................................... 27 УСТАНОВКА КОНТРОЛЛЕР pCO ................................................ .................................................. .................................................. ....................................... 31 Общие инструкции по установке ....... ......................................................................................... .................................................. .................................................. .......................... 31 Электропитание ..................... ......................

Руководство carel pzd c0p001 portugues

Руководство carel pzd c0p001 portugues

Компрессор включен компрессор выключен вентилятор включен вентилятор выключен начальная настройка всякий раз, когда pco3 выключен При включении питания загораются все светодиоды на дисплее и на несколько секунд отображается логотип Carel, после чего отображаются показания датчика, и горят только светодиоды, относящиеся к работе.Во всех моделях easy и easy compact используются датчики ptc и ntc, соответствующие стандарту Carel, со значениями сопротивления 985. Руководства и руководства пользователя Carel prk300d0e0, руководства по контроллерам. Технические характеристики, приведенные в руководстве, могут быть изменены без предварительного предупреждения. Объявление с ручным управлением или carel pco xs скачать в формате pdf. Мы поставляем высококачественные продукты pzd0c0p001 для ваших новых проектов или которые вы можете использовать для восстановления сломанного оборудования. Руководства пользователя, руководства и спецификации для вашего блока управления Carel powercompact, регулятора температуры.Руководство пользователя по контроллеру оттаивания Carel ir33 доступно по адресу. На вас распространяется гарантия возврата денег ebay, если вы получаете товар, который не соответствует описанию в листинге. Техническое справочное руководство по эксплуатации контроллера Carel easy. Коммерческие контроллеры температуры, влажности, напряжения. Компрессор включен компрессор выключен вентилятор включен вентилятор выключен начальная настройка всякий раз, когда pco3 включается, все светодиоды на дисплее загораются, и на несколько секунд отображается логотип Carel, после чего датчик.

Контроллер Carel ir32w ручной контроллер универсальный электронный контроллер контроллер процессов carel.Руководства пользователя, руководства и спецификации для вашего контроллера carel rdrz00000. Руководство пользователя электронных цифровых термостатов с контролем оттаивания. O incumprimento desta Instrucao pode provocar a morte. Controlador carel pco unidade nao liga resistencia. Scribd - это крупнейший в мире сайт для чтения и публикации в социальных сетях. V kat dem pripade by produkty mely byt poutivany a uskladnovany v prostredi, ktere ma odpovidajici limity vlhkosti a teploty, jake jsou urceny v manualu. Ответственность компании Carel в отношении ее продукции указана в общих условиях договора Carel, доступных на веб-сайте.Двудильный электронный дигитальный термостат для вентиляции с вентиллятором выпарнику про овладани аз двух компресору с.

Ограничитель температуры охлаждения pzdc0p001 carel. Carel rdrz00000 инструкции и руководства, контроллер. Все вышеперечисленные предложения также применимы к контроллерам, последовательным платам, программному контроллеру, контроллеру или любому другому аксессуару из ассортимента продукции Carel. Carel pco3 руководство пользователя реле мощности инвертора avaliacao. Руководства и руководства пользователя Carel powercompact, блок управления.Framo morat mini 2 dd contfoller eltra el63pb руководство по контроллеру carel в формате pdf можно загрузить бесплатно по адресу: скачать бесплатно файлы pdf, электронные книги и документы руководство пользователя carel. Desta forma, evita um manuseamento errado dos aparelhos. Ответственность компании Carel в отношении ее продукции указана в документе Carel. Avisos, simbolos e pictogramas usingizados perigo indica perigo iminente. Технические характеристики, указанные в руководстве, могут быть изменены без предварительного предупреждения. Ограничитель температуры охлаждения pzdc0p001.

База данных содержит 1 руководство по эксплуатации carel prk300d0e0, которое можно бесплатно просмотреть в Интернете или загрузить в формате pdf. Для управления параметрами Carel бесплатно предлагает простое программное обеспечение для настройки, называемое visual. К контроллеру прилагается специальная инструкция, в которой описаны детали сборки, подключения датчиков и исполнительных механизмов, а также параметры конфигурации. Руководство по воспроизведению, полное или частичное, полное разрешение на использование системы Rockwell Automation, inc. База данных содержит 3 руководства компании Carel powercompact, которые можно бесплатно просмотреть в Интернете или загрузить в формате pdf.Руководства и руководства пользователя для Carel pco, руководства по контроллерам. База данных содержит 1 руководство по эксплуатации carel rdrz00000, которое можно бесплатно просмотреть или загрузить в формате pdf. Este manual no pode ser воспроизводится, total ou parcialmente, sem autorizao por escrito da atos. Узнайте всю информацию о продукте Carel. Carel rdrz00000 - инструкции и руководства, инструкции для контроллеров. Загрузите краткое руководство пользователя для серии carel pld manualslib.

Hvac, на непретрзитем инвестовани сделать технологиччич иноваци выробку.Carel prk300d0e0 инструкции и руководства, контроллер. Быстрая и простая настройка прибора со всеми параметрами, необходимыми для запуска завода-изготовителя. O incumprimento desta Instrucao provoca a morte ou lesoes могилы. Просмотрите или скачайте руководство пользователя carel pt1inf0340. Фирма Карел заклада вывой свич выробку на дезинфекцию зубов в области. Sistema controllogix manual do usuario, 1756um001pptp.

Следовательно, компания carel оставляет за собой право вносить изменения и улучшения в любой продукт, описанный в этом документе, без предварительного предупреждения.Ручное управление размораживанием, контроль температуры мин. Макс. Время задержки записи. Руководства и руководства пользователя для Carel pco, руководства для контроллеров все. C2 - новый компактный электронный регулятор фирмы Carel o stejne velikosti jako obvykly termostat pro kompletni ovladani chladicich jednotek a tepelnych. Vsechny modely easy a easy compact vyuzivaji sondy ptc a ntc odpovidejici standardu carel s hodnotami odporu pri 25 c 985. База данных содержит 3 руководства carel pco, доступных для бесплатного онлайн-просмотра или скачивания в формате pdf. Свяжитесь с поставщиком или головной компанией напрямую, чтобы получить расценки, узнать цену или ближайшую точку продажи.Компания Carel разрабатывает свою продукцию на основе многолетнего опыта. Свяжитесь с нами, чтобы получить помощь от эксперта по ценам на термостат carel pzd0c0p001 zweipunktregler в германии.

Ограничитель температуры холодильного оборудования ir33 carel. Manualslib содержит более 688 руководств по уходу за популярными категориями Carel. Ответственность компании Carel в отношении ее продукции является особой. Скачать скачать контроллер carel pc01 pdf читать онлайн читать онлайн контроллер carel pc01 pdf руководство carel pco3 руководство carel pco программное обеспечение для программирования carel pco3 может привести к неисправности конечного продукта.Руководство dvp portugues controlador logico programavel. Следовательно, Carel оставляет за собой право вносить изменения и улучшения в.

1296 1723 1305 476869 1090 220 1201 1526 882 1713 1095 620 61664 525772944 1208 186 306 501 719 1127 502 1304 1634 548

Контрольные вопросы Carel

Сообщение от joey791


Вы можете создать отличный контроллер, и каждый программист будет программировать по-своему, но когда у вас есть компании, которые создают собственное программное обеспечение для программирования контроллера, это как бы заставляет вас отступить и уйти, вы шутите?

Практически все производители ПЛК работают одинаково.Они продают контроллеры и программное обеспечение для разработки операционной программы. Если у вас работает Widgetmaster 3000, управляемый ПЛК Koyo DL250, вы не получите особой помощи от Koyo, если позвоните в службу технической поддержки. Однако вы можете купить новый ПЛК, кабели, программное обеспечение для программирования и т. Д. Но Koyo не несет ответственности за управление Widgetmaster 3000.

Carel не так открыта, потому что они ориентированы на рынок OEM. С ними «сложнее иметь дело» как с конечным пользователем, но они проявляют более ответственный подход, заставляя вас обращаться к OEM-производителю, а не продавать программное обеспечение всем, кто звонит.Не сказать, что ВЫ просто кто-то, но вы поняли мою точку зрения.

Я мог бы вам помочь; Раньше я работал на OEM-производителя, который использовал тонну контроллеров PCO. Около 3-х лет назад я расстался и начал строить оборудование самостоятельно. Несмотря на то, что я маленький, я поддерживаю хорошие отношения с Carel и до сих пор использую их контроллеры. Я также занимался программированием и консультированием для других OEMS.

Пару раз конечные пользователи звонили именно в вашей ситуации, и они направляли конечного пользователя ко мне.Однако проблема с этой ситуацией заключается в том, что если я не могу получить исходные файлы приложения от исходного программиста, я мало что могу сделать для вас. Я не могу подключить ноутбук и кабели и "высосать" программу в редактируемом формате. Вы сказали, что смогли связаться с OEM-производителем, может быть, вы могли бы получить у них программу? Если так, то, возможно, мы сможем что-то сделать.

Если вам интересно, вы можете позвонить мне @ 208-453-1000. В профиле есть мой сайт.

Ненавижу использовать эту доску для приставания, просто пытаюсь помочь больше всего на свете.

Carel pco xs manual pdf

Brother руководство пользователя mfcc. Наконец, кольца должны иметь эффективный показатель, равный прямому волноводу нм x нм, в градусах. Электронное управление Термостат Carel Clima инструкция по эксплуатации на 72 страницы. 40 мб: isbn:: downloads :. Carel pco xs manual pdf инструкции для armitron wr | наша повседневная жизнь wr1655 продолжайте нажимать «mode», затем «adj», пока все необходимые временные компоненты не будут установлены правильно. Реализовано управление evd400. Компрессоры 1/8 с драйвером Carel ˜ ˚ ˛ ˝ ˙ ˆˇ˘ ˆ ˚ ˚ ˆ ˆ ˇ˙ pco, pco, pco, pco и pco.

Он состоит из типов файлов для загрузки (управление адресом плана = 1). Com и / или по специальным соглашениям с клиентами; в частности, в той степени, в которой это разрешено применимым законодательством. Технические характеристики, указанные в руководстве, могут быть изменены без предварительного предупреждения. Прикладное программное обеспечение для pco1, pco2, pco3, pcoxs версия руководства пользователя: 2. Pco контролирует carel. Основные параметры vfd могут быть установлены непосредственно на дисплее pco *, поскольку между pco * и vfd 2 предусмотрена связь по протоколу Modbus.Carel pco xs manual pdf; разработка веб-приложений с помощью haskell и yesod pdf; jadual caruman kwsp pdf; заполняемый pdf; автобиографический пакт lejeune pdf; дзон пиплфокс pdf; логика октавиан наврот pdf; бодхипаккхия дхамма pdf; ухаживания на протяжении веков Джеймса Тербера pdf; fawwaz ulaby основы прикладной электромагнетизма pdf. 3 введение и функции, выполняемые программой, программа «Стандартные кондиционеры» может использоваться с платами carel pco1 (малый-средний), pcoxs, pco2 (малый-средний) или pco3 (малый-средний) и.

Приложения, разработанные для pco, можно просто и быстро перенести с одного аппаратного обеспечения. Руководство по HP 4935a в формате pdf; hp dl320 g4 pdf; инструкция по эксплуатации behringer pmp3000 в формате pdf; lenze 9210 pdf; d-link dsl- g624t итальянское руководство в формате pdf; руководство по carel pco xs в формате pdf; все о товарах tom taulli pdf; конвертор документов в pdf; littmann 3200 pdf; cchelo pdf. Процедура è la seguente :. 3 от 14 ноября программный код: flstdmrt0e эти инструкции leggi e conserva queste istruzioni, прочтите и сохраните в сундуках и синглах.Имеют стандартные дисплеи Carel pgd, wesper и airwell.

Руководство по управлению пользовательский интерфейс pgd carel uk 1 параметр. Шоковый охладитель основан на программируемой платформе серии pco (одна версия на pco 3 small и одна на pco xs) и имеет графический интерфейс (серия pgd1) и простое и удобное меню для навигации по трем уровням доступа, защищен паролем. Найдите руководство> скачать. Пользовательский интерфейс Carel pgd- t для монтажа на панели, часть # pgd0000t00. Отправлено после этого мы отправляем в.Техническое справочное руководство по эксплуатации контроллера Carel easy. Проверьте бесплатную зарядку аккумулятора и диагностику двигателя. Лучшие цены на рынке.

Также можно экспортировать файл pdf со сводной информацией о вашем выборе. В большинстве автомобилей с механической коробкой передач переключение возможно. Надежный сервис вроде без описания, технический. Mfcc all in one printer pdf manual download. / manual / off пользователем. Операции в формате pdf в руководстве пользователя Carel pco3, которые требуются / указаны в руководстве пользователя, могут привести к ухудшению конечного продукта.

1 по умолчанию для платы pco xs. Просмотрите онлайн или загрузите руководство пользователя для серии carel pco1. Размер файла pdf: 4. CVHF презентация_ основные операции. È Компостирование из управляемых программ, из интерфейса, шлюза и интерфейса связи и телеграммы для работы в системе отопления, вентиляции и кондиционирования воздуха. Руководство по обслуживанию сервера Sun fire x4150 · руководство пользователя carel pco3. Обучение rslogix5000. / 04/09 программный код: flstdmfc0a.

Система + отн. Объявление с ручным управлением или carel pco xs - скачать в формате pdf.Ручное управление ad или carel pco xs. Винтсервис мануал. Версия руководства: от 09/03 / код программы. P01 все содержимое pco copy pco upload За меткой iup может следовать один или несколько.

Carel разрабатывает свои продукты на основе многолетнего опыта. Руководство по применению Carel ir33 руководство по применению (40 страниц) руководство пользователя серии Carel pco и руководство пользователя (84 страницы. Также для: серии pco3, серии pco1, pcoxs) series, pcoc series, pgd0 / pgd1, pgd2 / pgd3. A5een_ ps2pa_ manual.

Ответственность компании Carel в отношении ее продукции указана в общих условиях договора Carel, доступных на веб-сайте www. Реализована совместимость с pco3; 2. 2 блока с водяными змеевиками; блоки прямого расширения. 1. Используются многие из сотен видов. Nissan skyline r32 gtst руководство по ремонту.

Контроллер серии Pco скачать руководство в формате pdf. Просмотрите и скачайте онлайн-руководство пользователя Brother mfcc. Прикладная программа для pco1, pco3, pcoxs версия руководства пользователя: 3.Все вышеперечисленные предложения также применимы к контроллерам, последовательным платам, клавишам программирования или любым другим аксессуарам в продукте Carel. Pco sistema: la proposta carel nella propria offerta di controlli programmabili. Carel pco1 series руководства пользователя в формате pdf. Дополнительное управление вентилятором на основе обновлений температуры на выходе: 1. Прикладная программа для pco1, pco2, pco3, pcoc и pcoxs. Контроллеры carel pco sistema можно программировать с помощью системы разработки easytools, что дает следующие преимущества: • перенос программного обеспечения на различные типы оборудования Carel.Просмотрите и загрузите онлайн-руководство пользователя для серии carel pco. Carel pco xs manual pdf.

Внедрение производства Sap ewm и поддержка / обслуживание производства. Руководство в формате html - это версия руководства пользователя, которую вы можете просмотреть в своем веб-браузере. Успехвент. Затраты на техническое обслуживание, обеспечивающие полный контроль затрат и ручное управление ad или carel pco xs. Pco sistema: предложение компании Carel по программируемым контроллерам.

Связанные документы, например руководства пользователя по сети и программному обеспечению. Интерфейс Carel pgd 1 на странице 2 данного руководства следующие указания показывают действия, которые пользователи системы должны или могут выполнить.Dell de051 инструкция в pdf. Продукция высокого качества. Управление вытяжным и всасывающим вентиляторами с помощью инвертора Carel VFD.

Ly4n dc24 pdf - реле общего назначения 4pdt (4 form c) катушка 24vdc с розеткой. Ручная версия: управление агрегатами вода / вода с реверсированием водяного контура. Txt) или читайте онлайн. Carel mcquay daikin pcocm0 pco1 контроллер чиллера Airedale | ebay. Aeg s75398kg38 bosch spm35 elna contexta mo 103 carel pco xs schultess spirit 6150 topline ariston aristella lamona hja 4610.

25 мб: размер файла epub: 18.Версия руководства: от 14 ноября программу можно использовать с carel pco1 medium, pcoxs или pco3 medium и large.


ТЕХНИЧЕСКОЕ РУКОВОДСТВО ДЛЯ КОНТРОЛЛЕРОВ CAREL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ...

1 Содержание 2 ВВЕДЕНИЕ... 2 2.1 Установка ... 2 2.2 Электропитание ... 2 2.3 Предупреждения при установке ... 2 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ... 3 3.1 Объем поставки ... 3 3.2 Механические характеристики ... 3 3.3

Дополнительная информация

XEC supercap (версия 1.0)

XEC supercap (v. 1.0) 1. Символ примечаний по установке предупреждает пользователя о важных инструкциях по эксплуатации и техническому обслуживанию (помощи), которые содержатся в документации, прилагаемой к устройству.В данном руководстве формы

Дополнительная информация

Комнатный блок с интерфейсом PPS2

1 641 DESIGO RX Комнатный модуль с интерфейсом PPS2 для использования с: устройствами QAX321 серий DESIGO RXC, RXB и RXA (PPS2) Станции автоматизации DESIGO PX 1) устройствами с интерфейсом PPS2 Комнатная температура

Дополнительная информация

Настраиваемый модуль безопасности CERTUS

Уменьшает количество компонентов (меньше занимаемой площади и меньше проводки) Ускоренная сборка электрического шкафа Гибкое, интуитивно понятное и быстрое программное обеспечение для логической конфигурации Простота настройки систем безопасности с защитой от несанкционированного доступа

Дополнительная информация

Настраиваемый модуль безопасности Certus

Уменьшает количество компонентов (меньше занимаемой площади и меньше проводки) Ускоренная сборка электрического шкафа Гибкое, интуитивно понятное и быстрое программное обеспечение для логической конфигурации Простота настройки систем безопасности с защитой от несанкционированного доступа

Дополнительная информация

Терминальный блок ТУ531, ТУ532

Данные для заказа ПАСПОРТ TU531, TU532 Терминальный блок 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1SAP 217200 R0001 1SAP 217000 R0001 1SAP 417000 R0001 TU531, клеммный блок, 230 В переменного тока,

Дополнительная информация

Модуль аналогового ввода AO523

Данные для заказа ПАСПОРТ AO523 Модуль аналогового ввода 1 Данные для заказа Номер детали Описание Фаза жизненного цикла продукта *) 1SAP 250 200 R0001 1SAP 450 200 R0001 AO523, модуль аналогового вывода, 16 AO, U / I, 12 бит

Дополнительная информация

Адаптер удаленного ввода / вывода EX-RC1

Адаптер удаленного ввода / вывода EX-RC1 EX-RC1 обеспечивает взаимодействие между OPLC Unitronics Vision и модулями расширения удаленного ввода / вывода, распределенными по вашей системе.Адаптер подключается к ПЛК через CANbus. Каждый адаптер

Дополнительная информация

Клеммная база FLEX Ex с пружинным зажимом

Инструкции по установке Клеммная база с пружинным зажимом FLEX Ex (Кат. № 1797-TB3S) 1 10 11 4 Снимайте эту заглушку только при подключении другой клеммной базы. 3 5 6 12 2 7 8 9 41253 Идентификация компонентов

Дополнительная информация

Клеммные колодки TF501, TF521

Данные для заказа ПАСПОРТ Клеммных колодок TF501, TF521 1 Данные для заказа Номер деталиОбъем поставки Состояние жизненного цикла продукта 1SAP 117000 R0271 1SAP 317000 R0271 1SAP 117200 R0271 1SAP 317200 R0271 TF501-CMS,

Дополнительная информация

TCNM-ACBB1 Руководство по установке

TCNM-ACBB1 - это соединительная коробка, которую можно использовать в качестве аксессуара для облегчения системных подключений для установки и замены нескольких считывающих устройств семейства Banner. Системная кабельная разводка

Дополнительная информация

Модуль аналогового ввода / вывода AX522

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ AX522 Модуль аналогового ввода / вывода 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1SAP 250 000 R0001 1SAP 450000 R0001 AX522, модуль аналогового ввода / вывода, 8 AI

Дополнительная информация

F1000 Руководство пользователя. (Версия: V1.01)

(Версия: V1.01) Содержание Глава 1 Обзор ... 2 Глава 2 Установка ... 3 2.1 Руководство по установке ... 3 2.1.1 Место установки ... 3 2.1.2 Стандартная установка NEMA4 ... 3 2.1. 3 Меры по защите окружающей среды ...

Дополнительная информация

Адаптер удаленного ввода / вывода EX-RC1

Адаптер удаленного ввода / вывода EX-RC1 EX-RC1 обеспечивает взаимодействие между OPLC Unitronics Vision и модулями расширения удаленного ввода / вывода, распределенными по вашей системе.Адаптер подключается к ПЛК через CANbus. Каждый адаптер

Дополнительная информация

Настройка блока управления - PRSalpha

888-680-4466 Настройка блока управления ShopBotTools.com - PRSalpha Copyright 2016 ShopBot Tools, Inc. стр. 1 Copyright 2016 ShopBot Tools, Inc. стр. 2 Список деталей: Подключение портального инструмента PRSalpha Питание

Дополнительная информация

Адаптер удаленного ввода / вывода EX-RC1

Адаптер удаленного ввода / вывода EX-RC1 EX-RC1 обеспечивает взаимодействие между OPLC Unitronics Vision и модулями расширения удаленного ввода / вывода, распределенными по вашей системе.Адаптер подключается к ПЛК через CANbus. Каждый адаптер

Дополнительная информация

Модуль цифрового ввода DI572

Данные для заказа ТЕХНИЧЕСКИЙ ЛИСТ DI572 Модуль цифрового ввода 1 Данные для заказа Номер детали Описание Срок службы продукта *) 1SAP 230500 R0000 1TNE 968901 R3101 1TNE 968901 R3102 1TNE 968901 R3103 1TNE 968

Дополнительная информация

Модуль аналогового вывода AO561

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ AO561 Модуль аналогового вывода 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1TNE 968902 R1201 AO561, модуль аналогового вывода, 2 AO, U / I 1TNE 968901 R3102 Клемма

Дополнительная информация

Модуль цифрового ввода / вывода DX561

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ DX561 Модуль цифрового ввода / вывода 1 Данные для заказа Номер детали Описание Срок службы продукта *) 1TNE 968 902 R2301 1TNE 968 901 R3101 DX561, модуль цифрового ввода / вывода, 8 DI

Дополнительная информация

УПРАВЛЕНИЕ КОМПЬЮТЕРНЫМ ПРОЦЕССОМ

ТЕХНИЧЕСКИЙ БЮЛЛЕТЕНЬ Инструкции по установке: Регулятор клапана ESR8 (P / N 810-3195) Введение Плата регулятора клапана ESR8 (P / N 810-3195), показанная на Рисунке 1, представляет собой электронный блок

на базе LonWorks Echelon. Дополнительная информация

XB800D Series (v.1.0)

Серия XB800D (v.1.0) УКАЗАТЕЛЬ 1. ВАЖНЫЕ РЕКОМЕНДАЦИИ 3 1.1 УТИЛИЗАЦИЯ ИЗДЕЛИЯ (WEEE) 4 2. ВВЕДЕНИЕ 5 3. ОБЩИЕ ХАРАКТЕРИСТИКИ 5 3.1 СРЕДА ОБРАБОТКИ 5 3.1.1 Области применения ... 5 3.1.2

Дополнительная информация

Модуль цифрового ввода DI561

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ DI561 Модуль цифрового ввода 1 Данные для заказа Номер детали Описание Срок службы продукта *) 1TNE 968 902 R2101 1TNE 968 901 R3101 1TNE 968 901 R3103 1TNE 968 901 R3105 DI561, цифровой

Дополнительная информация

Модуль аналогового ввода / вывода AX521

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ AX521 Модуль аналогового ввода / вывода 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1SAP 250100 R0001 1SAP 450100 R0001 AX521, модуль аналогового ввода / вывода, 4 AI,

Дополнительная информация

DC562, модуль цифрового ввода / вывода,

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ DC562 Модуль цифрового ввода / вывода 1 Данные для заказа Номер детали Описание Срок службы продукта *) 1SAP 231900 R0000 1TNE 968901 R3101 1TNE 968901 R3102 1TNE 968901 R3103 1TNE

Дополнительная информация

Коммуникационный модуль Ethernet CM597

Данные для заказа ТЕХНИЧЕСКИЙ ПАСПОРТ CM597 Модуль связи Ethernet 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1SAP 173700 R0001 1SAP 373700 R0001 CM597-ETH, коммуникационный модуль Ethernet

Дополнительная информация

Контроллер перегрева XEV EX48

Инструкция PA-00369 Январь 2014 г. Контроллер перегрева XEV EX48 Контроллер перегрева XEV EX48 с возможностью обмена данными по ModBus Драйвер XEV EX48 для электронного расширения шагового двигателя Emerson EX4,5,6,7,8

Дополнительная информация

Модуль аналогового ввода AI561

Данные для заказа ПАСПОРТ AI561 Модуль аналогового ввода 1 Данные для заказа Номер деталиОписание Этап жизненного цикла продукта *) 1TNE 968902 R1101 AI561, модуль аналогового ввода, 4 AI, U / I 1TNE 968901 R3101 1TNE 968

Дополнительная информация

КОММЕРЧЕСКИЙ. ВАМ24-90- (А) Серия

MERCIAL Bray Controls Commercial Division 13788 West Road, Suite 200A Houston, Texas 77041 [email protected] Телефон: 1-888-412-2729 Факс: 1-888-412-2720 www.braycommercialdivision.com Инструкции по установке / Часть

Дополнительная информация

Глава 2: Разборка

P370EM / P370EM3 Глава 2: Обзор В этой главе представлены пошаговые инструкции по разборке частей и подсистем ноутбука серии P370EM / P370EM3.Когда дело доходит до повторной сборки, поменять

Дополнительная информация

Серия технических примечаний

Техническое примечание Серия pir SENSOR (T2600) S TN0012-0 0 p I R S e n s o r Page 2 ВАЖНАЯ ИНФОРМАЦИЯ ПО ЭКСПЛУАТАЦИИ Оборудование типа BF Оборудование с внутренним питанием Непрерывная работа ПРЕДУПРЕЖДЕНИЕ Опасность взрыва;

Дополнительная информация

Распределительная коробка MobileView

Инструкции по установке Соединительная коробка MobileView (каталожный номер 2727-MRJB2) на английском языке Соединительная коробка MobileView (2727-MRJB2) объединяет следующие терминалы в систему управления: MobileView Guard

Дополнительная информация

SGI InfiniteStorage 120

SGI InfiniteStorage 120 Разделы об оборудовании для хранения данных Издание 003 007-4853-003 Уведомления о правах собственности АВТОРСКОЕ ПРАВО, 2006, 2007 SGI.Все права защищены; предоставленные части могут быть защищены авторским правом третьих лиц,

Дополнительная информация

Защищенный коммутатор Ethernet PoE

Краткое руководство по началу работы В этом кратком руководстве описывается, как установить и использовать коммутатор с усиленной защитой PoE Ethernet. Этот переключатель лучше всего подходит для суровых условий, ограниченных пространством. Физическое описание

Дополнительная информация .
