Кондиционер на автомат: Какой автомат ставить на кондиционер

Какое оборудование необходимо для того, чтобы самостоятельно выполнить подключение кондиционера к электросети

Кондиционер, как и все прочие бытовые электроприборы, имеет технический паспорт и набор сопроводительной документации, в которой можно найти указания по его подключению к электросети. Данный вид работ производится по завершении монтажа всех его блоков. В жилых помещениях бытовые к сети 220 вольт при помощи обычной вилки и розетки, однако, для обеспечения их нормальной работы производители предъявляют самые строгие требования к качеству электропроводки, сечению кабеля, а также наличию заземляющего контура.

[contents]

Содержание

1. Способы подключения кондиционера
2. Автоматический выключатель
3. УЗО
4. Дифференциальный автомат
5. Устройство защиты от перенапряжений

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

• оконных и мобильных кондиционеров;
• сплит-систем малой мощности;
• , имеющего временное расположение.

Мнение эксперта

Важно!

Задать вопрос эксперту

Совет! При таком варианте электропроводка в помещении должна быть рассчитана с учетом потребляемой мощности, а к розетке, в которую включен прибор, не должно быть подключено никакой другой аппаратуры.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

Автоматический выключатель

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

• пожаров;
• ударов электрическим током;
• неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.

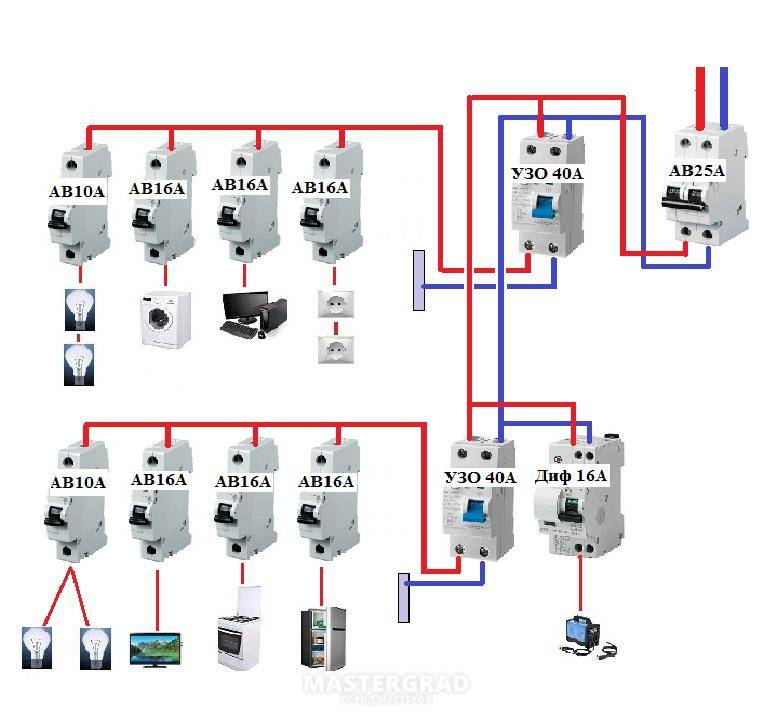

Подключение автоматического выключателя производится в электрощите. Как правило, на линию либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.

УЗО

В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.

По своему внешнему виду устройство защитного отключения похоже на автомат и может быть как двухполюсным, так и четырехполюсным. УЗО на кондиционер подключается в электрощите после счетчика и может защитить не только отдельную линию сплит-системы, но и остальные выводы, в случае подключения нескольких автоматических выключателей через одно УЗО. При этом само устройство необходимо защитить от короткого замыкания вводным автоматом.

Дифференциальный автомат

Автоматический выключатель дифференциального тока – это , которое совмещает в себе функции обычного автомата и УЗО. Установка такой защиты на линию электропитания сплит-системы позволит защитить оборудование от короткого замыкания и перегрузки по току, а обитателей помещения – от возможного поражения электричеством в случае утечки тока на корпус кондиционера или пробоя изоляции кабеля.

Для бытового напряжения 220 Вольт используются двухполюсные диффавтоматы с возможностью подключения нулевого провода и фазы. Дифференциальные автоматы для сети 380 вольт имеют 4 полюса (для трех фаз и нейтрали). Номинал обозначается буквой С и цифрами, соответствующими току срабатывания. Выбор номинала для линии питания кондиционера производится аналогично обычному автомату и рассчитывается исходя из фактической нагрузки. Диффавтомат подключается в электрощит вместо обычного УЗО после автоматов ввода и электрического счетчика.

Устройство защиты от перенапряжений

Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения.

Какой автомат защиты ставить на кондиционер: выбор, монтаж, подключение

Правильное подключение устройств — первый вопрос, о котором задумываются после приобретения кондиционера или сплит-системы. Любой комплект включает такие разновидности оборудования, как компрессор и вентиляторы. При включении у этих электроприборов появляются большие стартовые токи. Это причина появления серьезных перегрузок в сети. Возникает негативное влияние на другие приборы, подключенные к той же сети.

Содержание

1. Зачем кондиционеру отдельный автомат
2. Выбор автомата для кондиционера
3. Характеристики автоматических выключателей
4. Тонкости подбора выключателя по току
5. Способы подключения кондиционера
6. Автоматический выключатель
7. Дифференциальный автомат
8. Устройство защиты от перенапряжений
9. Особенности подключения к электросети
10. Требования
11. Подключение к розетке
12. Подключение кондиционера к щиту
13. Порядок подключения
14. Подбор розетки
15. Выбор провода
16. Подключение испарителя
17. Типичные ошибки при монтаже автомата
18. Заключение

Зачем кондиционеру отдельный автомат

После покупки, первым делом покупателю рекомендуют изучить инструкцию. Особенно важен раздел, связанный с подключением к сетям.

Например, иногда пишут, что необходимо запитать устройство от отдельной линии. Эту рекомендацию не стоит игнорировать. Продавец может отказаться от выполнения гарантийного ремонта, если владелец сам не выполнил всех условий подключения, из-за чего у него в дальнейшем и появились проблемы.

Подключение по отдельным линиям отличается своими преимуществами, даже если инструкция такую информацию не включает:

1. Нет необходимости ставить розетку, применяется только клеммная коробка.
2. Другие устройства в доме не страдают от такого приспособления.
3. Даже наличие старой и алюминиевой проводки не исключает применения кондиционеров повышенной мощности.

Чем больше первоначальная мощность устройств, тем больше необходимость установки именно отдельной линии. Но есть и некоторые недостатки. При неправильной проводке велика вероятность повредить отделку. В дальнейшем щиток потребуется доработать, если нужно установить еще один автомат, первоначального места не хватит.

Выбор автомата для кондиционера

Главное — хотя бы в минимальном объеме изучить информацию относительно того, как работают устройства.

Характеристики автоматических выключателей

УЗО отвечает за постоянное измерение тока, который выходит по нулевым проводам, а приходит к электрическому оборудованию по фазному проводу. Эти современные приспособления просто отключают сеть, если появляется утечка или разница между токами больше 30 мА. Такие характеристики опасны для жизни.

При этом только наличие УЗО не дает полной защиты от обычного повышенного тока и коротких замыканий. Но при прикосновении к проводам отключение напряжения все равно происходит.

В одной конструкции автомата скрыто два предохранителя:

1. Электромагнитный. Когда происходит короткое замыкание, высокий ток проходит по катушке. Этой энергии хватает, чтобы соединение разорвалось после того, как якорь втягивается в катушку.
2. Тепловой. Состоит из биметаллической пластинки. Она изгибается и нагревается, если ток повышен. Соединение разрывается, когда срабатывает расцепитель автоматического выключателя.

Такие варианты защиты предотвращают не только короткие замыкания, но и поражения от высокого тока под нагрузкой. Хотя последний вид неприятностей полностью предотвратить все равно не получится.

Автоматические выключатели тока дифференциального типа состоят сразу из устройств всех видов. Речь не только о самом выключателе, но и об УЗО.

Тонкости подбора выключателя по току

Использование дифавтомата заметно экономит место в случае подключения кондиционеров. Простота подключения считается еще одним серьезным преимуществом.

Автоматический выключатель вместе с УЗО — комбинация, которую выбирают многие профессиональные электрики, тем более если есть несколько приборов, которым нужна дополнительная защита. В этом случае появляется возможность дополнительно сэкономить. По сравнению с автоматическими выключателями АВДТ стоят больше. На входе ставят 1 автомат, на разные направления — по отдельному УЗО.

У такого варианта есть преимущества:

1. Значительная экономия средств.
2. Наличие флажка, который показывает, что именно сработало. Каждый владелец без проблем поймет, что именно у него случилось.

Владелец сразу видит и то, в какой именно ветке появилась неисправность.

Если сплит-систему подключают отдельно, то удобнее ставить один двухполюсный тип автоматов. Через него проходят нулевой и фазный провод, чтобы вся техника впоследствии работала правильно.

Способы подключения кондиционера

Индивидуальные кабели к электрощиту либо обычные вилки с розетками выбирают для большинства стандартных ситуаций. Трехфазные электрические сети тоже получили широкое распространение. Но первый вариант самый простой, поскольку не требует подготовительных работ в большом количестве. От отдельного автоматического выключателя тоже легко отказаться.

Такое решение применяется только при наличии определенных устройств:

• вентиляционного оборудования с временным размещением;
• сплит-системы малой мощности;
• оконных и мобильных кондиционеров.

Подключение на вторую линию отдельно предполагают при втором способе. Место размещения блоков выбирают индивидуально, по личным предпочтениям. Доступ к розетке не накладывает серьезных ограничений. Достаточно проводов с подходящим сечением, чтобы соединить оборудование и электрический щит. Но нужно использовать одно или несколько специальных устройств, чтобы защита была максимальной.

Автоматический выключатель

Такие устройства обязательно ставят внутри электрических щитов, к которым подключают кабель от кондиционера.

Перегрузка по току и короткие замыкания исключаются, если выбирать правильный автоматический выключатель. Владелец квартиры получает и другие виды дополнительной защиты от:

• неисправности электропроводки;
• ударов электрическим током;
• пожаров.

Замена старых предохранителей требуется каждый раз после срабатывания. Автоматы просто включают и используют многократно.

Автоматические выключатели работают с разным значением номинального тока: 6 Ампер, 10, 25 и более. Необходимо внимательно изучить технический паспорт модели, чтобы понять, какой вариант лучше. Вычисления можно провести и самостоятельно, для чего мощность прибора делят на напряжение в сети. Полученное значение умножают на 1,5.

Автоматический выключатель ставят в электрическом щите. При монтаже предпочтение отдают двухполюсным устройствам либо однополюсным в разрывах фазных проводов. За счет первых разновидностей отключение нулевых и фазных проводов происходит одновременно. Именно такой вариант выигрывает у остальных по безопасности.

Дифференциальный автомат

Универсальность устройства обеспечивает наличие сразу функций УЗО и обычных автоматов. При установке таких видов защиты на линиях можно не бояться коротких замыканий и перегрузок по току. Даже если ток попадает на корпус кондиционера, обитатели объекта могут не бояться поражения. Не страшны будут пробои изоляции у кабеля.

Для бытового напряжения 220 В оптимально выбирать двухполюсный вид дифавтоматов, к которым подключаются фазы и нулевой провод. В случае с напряжением в 380 вольт у устройств есть 4 полюса для трех фаз и нейтрали. Буква С и цифры обозначают номинал, который соответствует току срабатывания. Номинал такой линии и обычных автоматов выбирают практически по одинаковым принципам. Фактические нагрузки важнее всего для расчетов.

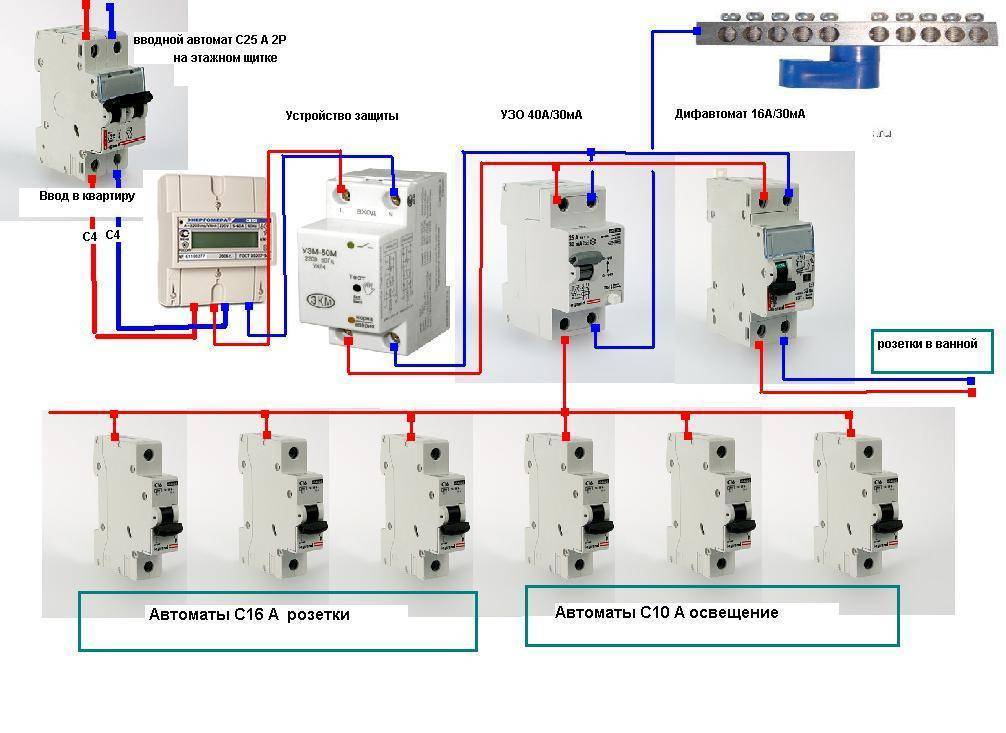

После автоматов ввода и электрического счетчика в электрощит подключают именно дифавтомат. Он заменяет обычный УЗО.

Устройство защиты от перенапряжений

Предотвратить скачки напряжения и обрывы нулевых проводов — вот главное назначение аппаратуры данного вида. В случае с новостройками и частным сектором, а также другими объектами с устаревшими видами проводки актуальность решения возрастает. У устройства есть два порога срабатывания, которые без проблем регулируются. Например, нижний будет составлять 180 В, а верхний — 240 В.

Подача электрической энергии в реле отключается автоматически, как только в сети формируется показатель напряжения за пределами указанных диапазонов. 180 В – минимальный нижний порог, при котором техника начинает работать. Иначе велика вероятность, что компрессор выйдет из строя. Стабилизатор напряжения станет отличной заменой, если срабатывания слишком частые.

Особенности подключения к электросети

Включение с повышенными пусковыми нагрузками и током — главные характеристики такого оборудования, как кондиционер. Поэтому при подключении устройств к сети не обойтись без соблюдения некоторых дополнительных требований:

1. Максимум мощности для устройств — несколько киловатт.
2. Сечение у кабеля для проводки в доме — минимум 2,5 кв. мм, а 4 кв. мм — необходимый минимум для большинства современных сплит-систем.
3. Другие потребители с высокой мощностью отсутствуют на той же ветке, через которую подключают кондиционеры.
4. Защитные автоматы с номинальным током до 20 А обязательны для такой линии подключения приборов.

Допустимы ситуации, когда кондиционер подключают временно – до того, как будет налажена нормальная инфраструктура с оптимальными характеристиками.

Требования

Электрическая схема для приборов промышленного и производственного назначения отличается от таковой для монтажа кондиционера, у которого планируют только бытовое использование. В первом случае без трехфазных сетей обойтись нельзя. Бытовым приборам для нормальной работы достаточно одной фазы.

Розетка становится необходимым стандартом для подключения бытовых устройств. Важно не забывать о подготовительных работах и соблюдении нормативов.

Подключение к розетке

Питание разрешается организовывать через стандартные розетки. Вилки со шнурами дополняют заводскую комплектацию любых видов оборудования, но у климатических видов техники есть некоторые отличия от другой техники, даже холодильников и телевизоров. Поэтому стоит заранее позаботиться об обустройстве электрических линий.

Нельзя, чтобы в одной розетке с кондиционером была подключена другая техника повышенной энергоемкости.

800–1800 Ватт потребляет большинство непроизводственных кондиционеров стандартного типа. Такое оборудование без проблем работает от простой штепсельной розетки с номинальной нагрузкой от 16 А.

Такие розетки нельзя выбирать для сплит-систем, которые предназначены для охлаждения огромных площадей. Приспособление просто не выдерживает нагрузки, поэтому нужно опираться на мощность устройства, делая выбор в том или ином случае.

При выборе места для монтажа необходимо учитывать сразу нескольких параметров:

• уровень мощности оборудования;
• места, где расположена другая техника;
• проводку с определенной толщиной сечения;
• планировку комнаты с ее особенностями.

Отдельно стоит вспомнить об автомате от перегрузки, возможности изменении схемы прокладки кабелей и суммарной нагрузке на выбранную линию.

Большая часть кондиционеров выпускается со шнурами длиной от 1 метра. Чем меньше расстояние от розетки до кондиционера, тем лучше. В противном случае провода тянутся через всю комнату, от чего внешний вид помещения страдает.

Рекомендуют избегать соединений на большое количество ступеней. Хорошо, если расстояние между потолком и розеткой будет не меньше 15 сантиметров. Минимум 50 сантиметров нужно на расстояние между любыми заземленными устройствами из металла и местом вывода электросети. Провод дополнительно защищают изоляцией.

Подключение кондиционера к щиту

Прямое соединение кондиционера с сетью никто не исключает. Для этого выбирают такой же кабель, что и при стандартном варианте. Прокладывают материал заранее в штробе, которая была подготовлена отдельно. На конце кабелей оставляют небольшой запас по длине, чтобы избежать возможных неприятностей.

Когда кабель проложили и зафиксировали в щитке, подключение тоже во многом напоминает стандартный способ.

Во время установки внутреннего блока кондиционера снимают лицевую панель и отвинчивают винты, которые придерживают крышку клеммной коробки. Эта часть конструкции достается. Конец кабеля пропускают через специальное отверстие. Потом изделие зачищают, подключают к специальному клеммному блоку:

1. Клемма L — жила с изоляцией белого цвета.
2. Клемма N — синяя жила.
3. Клемма со знаками или маркировкой PE — желто-зеленая жила.

Остается только закрыть крышку и прикрутить винты, после чего панель закрывается.

Порядок подключения

Общий порядок выполнения работ выглядит следующим образом:

1. Начинают с выбора материалов, инструментов.
2. Схемы подключения требуют отдельного изучения.
3. Прокладывают кабели, чтобы соединить наружный блок с клеммами испарителя.
4. Далее включают систему, чтобы проверить, работает ли она.

Отдельный кабель — самый безопасный и надежный вариант. Его рекомендуют выбирать почти все профессионалы. Это обеспечивает стабильную эксплуатацию оборудования.

Подбор розетки

Выделяют несколько главных требований, которые имеют значение для любого оборудования, и кондиционеры не являются исключением:

1. Необходимо дифференциальное реле, заземление высокого качества.
2. Характеристики и требования заводов-изготовителей нельзя игнорировать.
3. Медные жилы у провода для такого подключения обязательны. Старые провода из алюминия заменяют аналогичными.
4. Важно использование защитного автомата.

Больше всего для подключения бытовых приборов повышенной мощности подходят современные электрические розетки серии «Евро». Лучше всего обратиться к специалистам с достаточным уровнем квалификации для таких работ. Гарантия на оборудование при таких обстоятельствах сохраняется. Самостоятельное соединение может эту гарантию аннулировать.

Выбор провода

Главное, чтобы требования производителей выполнялись в полном объеме. 1,5-2,5 кв. мм — это оптимальное сечение проводов для подключения к электрической сети, когда речь идет об обычных разновидностях приборов. 18 А — величина допустимой силы тока. Сечение в 1,5 кв. мм лучше сочетается с длиной кабелей до 10 метров. Сечение прямо зависит от длины: чем больше один показатель, тем больше другой.

Запрещается использовать алюминиевые провода, чтобы подключать кондиционер. Трехжильный провод нужен в случае с однофазным вариантом, трехфазный требует минимум пятижильного.

Трубо- и газопроводы не должны находиться там же, где прокладывают кабель питания для кондиционеров. Минимальное расстояние между этими элементами — 1 метр.

Выделяют два главных способа прокладки проводов у кондиционеров:

1. В штробы укладывают жгуты проводов, собранные внутри пластиковой гофры. Потом все закрепляют хомутами. На следующем этапе переходят к штукатурке из строительного гипса. Этот материал легко вскрывать, когда возникает необходимость.
2. Электропроводку укладывают в кабель-каналы или коробы, сделанные из пластика. На последнем этапе происходит фиксация устройств на поверхности стены.

Подключение испарителя

Подключение к электричеству для разных блоков кондиционера допускает применение одного способа. Есть лишь некоторые его особенности:

1. На первом этапе избавляются от панели декоративного назначения.
2. Снимают крышку, обеспечивающую дополнительную защиту.
3. Отверстия в стене сбоку от модуля — места, где протягивают кабели.
4. 2-3 сантиметра оптимальны для очистки изоляции на концах.
5. В соответствующие отверстия клемм вставляют оголенные концы проводов, потом конструкцию фиксируют винтами.
6. Кабель закрепляют на выходе из корпуса.
7. Крышку ставят на место.
8. Когда выполнено подключение всех блоков, обязательно проверяют, правильно ли проведены все работы. Затем устройство тестируют на работоспособность. На это время устройство включают.

Типичные ошибки при монтаже автомата

Выбор и монтаж автомата для кондиционеров — вопрос, при решении которого сложно избежать ошибок. Но и исправить их не составит труда.

Пример — завышение токовых характеристик для вентиляционного оборудования. Только установка в помещениях с высокими температурами оправдывает подобные решения. Тогда при срабатывании расцепителя нагрузки не такие серьезные. В противном случае завышенный ток приводит к тому, что линия отключается, но с задержками. Дорогое устройство быстро выходит из строя.

Распространена ситуация, когда провод затягивают недостаточно сильно либо деталь оказывается в клеммном пространстве. Качество контакта снижается по сравнению с требованиями и пожеланиями заказчиков. Это приводит к обгоранию изоляции, провода плавятся, происходит перегрев. Место для автомата тоже выбирают неправильно.

Причиной перегрева часто становится плохой контакт с проводами. Чтобы проверить соединение, достаточно подключить любой прибор, мощность которого похожа на кондиционер, например электрический чайник.

Если электричество отсутствует, пока нагревается вода, проблема с большой вероятностью — в вилке или в штекере. Ее разбирают, проверяют контакты. Если требуется, подтягивают винты. Полная замена вилки тоже допустима.

Перегрев оборудования происходит по ряду других причин:

1. Наличие зазора между контактами и вилкой при включении. В такой ситуации металл повышает свою температуру.
2. Недостаточно сильная фиксация проводов в разъеме. Их нужно докручивать до упора.
3. Перегрузка по мощности. Например, когда неправильно выбрали проводку или устройство в электросети.
4. Подключение сразу нескольких устройств к одному и тому же источнику электропитания.

Если удалось обнаружить перегрев, необходимо обесточить всю квартиру. В центральном щите отключают подачу электроэнергии. После этого разбирают корпус и проверяют контакты, надежность подключения.

Замена точно потребуется, если в корпусе есть механические повреждения. Если запасной розетки нет, можно изолировать провода друг от друга. Допустимая мера предосторожности — установка старого корпуса на временной основе, пока не будет куплен новый.

Заключение

Лучше всего, когда кондиционер подключают по отдельной линии, дополнительно установив защитный автомат. Тогда при эксплуатации оборудования владелец защитит себя от целого ряда проблем. Повышается безопасность при использовании кондиционеров. Но достаточно сложно не только выбрать автоматические выключатели, но и правильно их установить. А от этого зависит безопасность людей, надежность работы электрического оборудования. Именно поэтому лучше обращаться к монтажникам и электрикам, у которых есть хотя бы минимальный соответствующий опыт.

Кроме того, никогда не бывает лишней информация из инструкций по монтажу и эксплуатации сплит-систем.

Инновационная автоматическая система кондиционирования воздуха, обеспечивающая более комфортное жилое пространство за счет лучшего контроля направления и количества воздуха | azbil techne – примеры НИОКР | Исследования и разработки | О Группе azbil

ГЛАВНАЯ > О Группе azbil > Исследования и разработки > azbil techne – примеры исследований и разработок > Инновационная автоматическая система кондиционирования воздуха, обеспечивающая более комфортное жилое пространство за счет лучшего контроля направления и количества воздуха

система кондиционирования

Корпорация Azbil, следуя своему лозунгу «автоматизация, ориентированная на человека», разработала новую клеточную систему кондиционирования воздуха, которая направлена ​​на создание комфортной офисной среды. Новая система делит офисную площадь на небольшие ячейки (около 25 м2) и контролирует поток и направление воздуха в каждой ячейке. В дополнение к управлению воздушным потоком и направлением, чтобы воздействовать на ощущение температуры людьми, система изменяет температуру, когда пользователи сигнализируют, что им жарко или холодно.

Предыстория и потребности

Улучшение управления кондиционированием воздуха является ключевым фактором повышения комфорта в офисе и эффективности работы

Существует несколько факторов, таких как температура, влажность, яркость и тишина, которые способствуют комфорту в офисе. Жалобы на температуру кондиционера поступают сравнительно часто. Поскольку комфортная температура зависит от индивидуальных предпочтений, трудно контролировать температуру так, чтобы она удовлетворяла всех. В связи с этим жалобы на температуру часто поступают к администратору дома или в управляющую компанию.

Фактически, REHVA (Федерация европейских ассоциаций по отоплению, вентиляции и кондиционированию воздуха), европейская промышленная ассоциация, опубликовала исследование, показывающее, что эффективность работы в офисе снижается, если температура не контролируется должным образом [*1]. Однако, поскольку температура в офисе обычно регулируется этажом или зоной, трудно обеспечить комфортную офисную среду для каждого человека.

Чтобы справиться с этой задачей, корпорация Azbil, эксперт в области управления энергопотреблением зданий, разработала новую систему кондиционирования воздуха на основе ячеек, которая обеспечивает как повышенный комфорт в офисе, так и энергосбережение.

[*1] Справочник REHVA № 6, Внутренний климат и производительность в офисах – Как интегрировать производительность в анализ стоимости жизненного цикла строительных услуг (Общество инженеров по отоплению, кондиционированию воздуха и сантехнике Японии, 2008 г.)

Ключевые инновации

Офис разделен на ячейки (около 25 м²), чтобы повысить удовлетворенность офисных работников за счет обеспечения надлежащей температуры для всех

Ячеистая система кондиционирования воздуха Azbil предназначена для зданий малого и среднего размера, где здание – блок кондиционирования устанавливается для помещений площадью 80–100 м², либо для арендных помещений. Он состоит из скрытых в потолке многоквартирных кондиционеров, ячеистых блоков распределения воздушного потока, воздуховодов с функцией переключения в зависимости от ощущения температуры людьми, контроллеров и панели управления с сенсорным экраном. Система имеет следующие три характеристики.

1. Кондиционирование воздуха на базе сотовой связи

   Офис разделен на зоны площадью около 25 м2 (обычно для 4–6 офисных работников), и вводится понятие человеческого ощущения температуры. Кондиционирование воздуха на основе ячеек, которое регулирует скорость и направление потока воздуха для каждой камеры, было разработано таким образом, чтобы офисные работники в каждой камере чувствовали, что температура соответствует требованиям (см. рис. 1, рис. 2). При реализации этого метода возможен точно настроенный контроль температуры для каждой ячейки. Например, охлаждение можно производить только возле окна, где температура повышается из-за прямых солнечных лучей. В результате повышается комфорт и энергосбережение.

   В частности, контроль на основе ячеек достигается за счет добавления уникальных блоков распределения воздушного потока (заслонок) Azbil на основе ячеек и воздуховыпускных отверстий с функцией переключения воздушного потока к мультикондиционеру здания. Режим воздушного потока от дефлекторов можно выбрать из «горизонтального воздушного потока», при котором воздух движется вдоль потолка, и «наклонного воздушного потока», при котором воздух движется наклонно вниз. Уникальный косой контроль воздушного потока Azbil создает ощущение комфортного воздушного потока.

   Рисунок 1. Система кондиционирования воздуха для управления потоком и направлением воздуха в камерах (около 25 м²)

   Рисунок 2. Внедрение уникальных блоков распределения воздушного потока на основе ячеек и воздуховыпускных отверстий Azbil с функцией переключения воздушного потока позволяет точно регулировать воздушный поток от почти незаметного тихого потока до ощущения потока воздуха, чтобы обеспечить правильную температуру.

2. Индивидуальное управление и повышение удовлетворенности


   Рис. 3. Удовлетворенность системой кондиционирования воздуха повышается за счет предоставления пользователям возможности самостоятельно изменять настройки (предоставляя им право выбирать среду).

   Система дает пользователям возможность управлять настройками ячейки, в которой они находятся, чтобы они могли выбирать свою среду [*2] и чувствовать контроль [*3]. Пользователи могут устроиться поудобнее, изменив объем и направление воздушного потока без изменения заданного значения температуры. Таким образом можно повысить комфорт при сохранении энергоэффективности.

   Как правило, в системах кондиционирования воздуха панель управления контролируется только операторами здания. Если настройки неудобны, офисные работники могут чувствовать, что вынуждены работать в среде, которую они не могут изменить.

   Новая система Азбила позволяет пользователям самостоятельно изменять настройки кондиционера. Таким образом, у них может быть чувство контроля, с правом выбирать окружающую среду, поэтому их удовлетворение от кондиционирования воздуха будет намного лучше.

   Кроме того, позволяет пользователям настраивать настройку температуры относительным образом («холоднее» или «теплее»), основываясь на своих ощущениях, а не на задании определенного значения температуры. Объем и направление воздушного потока (горизонтальное или наклонное) можно изменить, чтобы улучшить физические ощущения пользователя без изменения заданного значения температуры. Таким образом, система повышает комфорт и помогает экономить энергию. Если изменения объема и направления воздушного потока недостаточно для повышения комфорта, можно изменить уставку температуры в качестве следующего шага.

   Рисунок 4. В принципе, изменение объема и направления воздушного потока только делает окружающую среду комфортной, но при необходимости можно изменить уставку температуры.

3. Улучшение энергосбережения за счет внедрения эко-режима

   Эко-режим включает ноу-хау Azbil в области энергосбережения. Например, летом, когда температура наружного воздуха высокая, система экономит энергию без ущерба для комфорта за счет периодического колебания заданного значения между 26 и 28 ℃ для умеренного охлаждения помещения. Весной или осенью, когда температура наружного воздуха низкая, система продлевает время охлаждения, используя только наружный воздух, для дальнейшего энергосбережения.

   Рис. 5. Реализация экономичного режима, который изменяет уставку охлаждения для уменьшения охлаждения помещения и экономии энергии.

   В заключение, мы подсчитали, что энергопотребление офиса площадью 5000 м2 можно сократить на 900 000 иен в год, используя следующие функции:
   1. Сокращение площадей с чрезмерным охлаждением за счет внедрения контроля на основе ячеек
   2. Изменение объема и направления воздушного потока для изменения температурных ощущений людей без изменения заданного значения температуры AHU
   3. Использование колебательного управления для снижения уставки температуры и использование экономичного режима для забора наружного воздуха.

   [*2] Право на выбор среды: концепция, согласно которой удовлетворенность повышается за счет предоставления пользователям возможности выбирать свои условия окружающей среды, такие как температура, по сравнению с тем, когда условия устанавливаются другими. Это предложил Тацуо Ябэ, профессор факультета архитектуры Университета Когакуин.

   [*3] Чувство контроля: это термин в психологии, относящийся к ощущению, которое приходит от достижения посредством собственных действий.

Результаты и перспективы на будущее

Обеспечение комфортной среды и повышение ценности зданий за счет кондиционирования воздуха, ориентированного на человека система для себя. Кроме того, наши сотрудники оценивали его в офисах, расположенных рядом с выставочным залом. В настоящее время удовлетворенность работой кондиционера высокая, жалоб на заданную температуру нет. Ячеечная система, которая стала доступна в августе 2015 года, предназначена для новых малых и средних зданий, в которых установлены многоквартирные кондиционеры.

Мы усовершенствуем систему, реализуя следующие функции:
– Разработка воздуховыпускного отверстия с функцией регулировки воздушного потока, которое можно прикрепить к существующим воздуховодам
– Возможность применения в центральных системах кондиционирования воздуха больших зданий
– Разработка прикладной программы для управления системой через смартфоны и т. д.
Как указано выше, масштаб продукта будет расширен, а удобство использования будет улучшено.

Новая система кондиционирования воздуха Azbil повышает ценность зданий и обеспечивает комфортные условия для офисных работников на основе концепции клеточного управления с улучшенным реагированием на температурные ощущения людей. Корпорация Azbil, руководствуясь своим идеалом «автоматизации, ориентированной на человека», планирует продолжить разработку систем кондиционирования воздуха, в которых люди превыше всего.

Демонстрационный зал Азбила, где вы можете познакомиться с новой системой кондиционирования воздуха.

Ведущая в отрасли среда совместного моделирования для всей системы кондиционирования воздуха

Корпорация Azbil занимается исследованиями и разработкой систем кондиционирования воздуха следующего поколения, включая свой новый продукт на основе клеток. В рамках этих усилий мы разрабатываем симулятор всей системы кондиционирования воздуха.

Проводятся совместные исследования со Школой фундаментальных наук и инженерии Университета Васэда. Следующие симулятор и инструменты соединяются [*4] для создания моделируемой среды:
– «Поток энергии + М» (поставляется Университетом Васэда). Это мультикондиционер здания общего назначения для анализа энергосистем.
– FlowDesigner (поставляется Advanced Knowledge Laboratory, Inc.). Это коммерчески доступный инструмент для анализа воздушного потока и распределения тепла.
— MATLAB/Simulink (поставляется The MathWorks, Inc.). Это коммерчески доступный инструмент моделирования для всей системы управления. Эта объединенная среда для моделирования станет одной из самых передовых в индустрии кондиционирования воздуха.

Используя эту среду моделирования, мы смоделировали клеточную систему кондиционирования воздуха. Установка начальных условий: температура со стороны окна под прямыми солнечными лучами 37 ℃, температура в углу комнаты 33 ℃ (см. рис. 6-а) и охлаждение охлажденным воздухом 16 ℃ в течение 180 минут. Сравнение рис. 6-b (традиционный метод) и рис. 6-c (метод кондиционирования воздуха на основе ячеек) показывает, что метод на основе ячеек с увеличенным потоком воздуха со стороны окна эффективен для выравнивания распределения температуры. в комнате. Другими словами, тонкого контроля температуры можно достичь, разделив комнату на небольшие ячейки.

Эта среда моделирования использовалась при разработке новой системы. Оптимальные решения для параметров ПИД-регулирования системы были получены в результате моделирования и использованы в фактической логике управления.

(a)

(b)

(c)

точно понять два или более физических явления, результат одного моделирования вводится в другое.

＊Обработка продуктов и услуг, описанных в «azbil techne», может различаться в зависимости от страны или региона.

• Предыдущая страница

Вентилятор переменного тока должен быть включен автоматически или включен?

Вам нравится все контролировать или вы предпочитаете «плыть по течению»? Если вы относитесь к тому типу людей, которым нравится контролировать свой кондиционер, опция климат-контроля в вашем автомобиле может вас удивить.

Большинство из нас садятся в наши горячие машины и хотят мгновенно остыть, поэтому мы устанавливаем низкую температуру и включаем вентилятор на высокую мощность, надеясь, что чем выше уровень, тем быстрее машина остынет.

Если вы предпочитаете самостоятельно управлять кондиционером, вы можете даже не знать о функции автоматического климат-контроля в вашем автомобиле. Если вы предпочитаете управлять кондиционером самостоятельно, вы можете быть удивлены, насколько хорошо работает функция автоматического климат-контроля, как только вы решите отказаться от этой власти.

Так что же лучше? Должен ли вентилятор переменного тока быть в автоматическом режиме или просто на ?

Что такое вентилятор переменного тока?

Современные автомобили оснащены одним многоскоростным вентилятором, который нагнетает воздух через воздуховоды и вентиляционные отверстия в зависимости от желаемого водителем уровня. Скорости контролируются резистором или модулем компьютерного управления, активируемым переключателем вентилятора.

Если вентилятор переменного тока не работает, это обычно вызвано какой-либо неисправностью двигателя вентилятора или резистора. Резистор электродвигателя вентилятора нагревается при питании вентилятора и со временем может перегореть, что приведет к прекращению работы некоторых скоростей вентилятора. Вентилятор мог застрять на одной скорости, работать только на максимальной скорости или не работать вообще.

Если проблема не в моторе вентилятора, возможно, вам придется заменить салонный фильтр. Воздушные фильтры салона предотвращают попадание загрязняющих веществ или твердых частиц в автомобиль, однако со временем эти фильтры могут засориться и препятствовать потоку воздуха, препятствуя правильной работе вашего кондиционера.

Системы управления микроклиматом

Элементы управления домашним кондиционером кажутся немного более простыми по сравнению с кондиционером для путешествий. Дома есть одна постоянная скорость вентилятора, которая производит холодный воздух, пока не достигнет настройки термостата. Однако в вашем автомобиле есть два способа регулировки температуры: изменением скорости вентилятора и смешиванием горячего и холодного воздуха.

В автомобилях с автоматической системой климат-контроля можно найти идеальную температуру и скорость вращения вентилятора. Вот как это работает:

1. Нажмите кнопку авто возле панели управления кондиционером.
2. Выберите желаемую температуру. Во многих современных автомобилях и водитель, и пассажир имеют возможность самостоятельно устанавливать желаемую температуру.
3. После того, как температура установлена ​​и система находится в автоматическом режиме, кондиционер автомобиля автоматически переключается между обогревом и охлаждением для поддержания желаемой температуры в автомобиле.

Не волнуйтесь, если отказ от управления кондиционером вызывает у вас панику, вы всегда можете отключить автоматическую функцию, изменив настройки в любое время.

Зачем использовать автоматическую функцию?

Помимо более быстрого производства более холодного воздуха по сравнению с обычным потоком горячего воздуха, возможно, лучшая причина для использования функции автоматического климат-контроля — экономия на расходах на топливо.

Аккумулятор вашего автомобиля поддерживает заряд благодаря генератору, который получает питание от двигателя. Как известно, двигатель требует топлива для мощности. Чем больше давление вы оказываете на ваш кондиционер, тем больше энергии требует ваша батарея, и, таким образом, двигатель работает тяжелее, чтобы поддерживать заряд генератора и потреблять больше топлива.

Например, когда вы садитесь в машину и включаете кондиционер на самую низкую температуру, а вентилятор работает на полную мощность, вы предъявляете высокие требования к компрессору, аккумулятору и двигателю.
