Thank You for Purchasing Panasonic Air Conditioner ENGLISH
Safety Precautions
Remote Control
Troubleshooting
Operating Instructions
Air Conditioner
Table of Contents
Information
Благодарим Вас За Приобретение Кондиционера Panasonic РУCCKИЙ
Меры Предосторожности

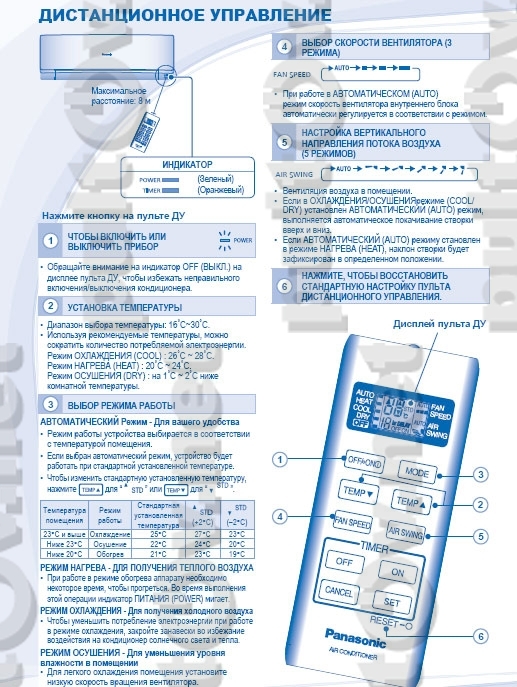

Дистанционное Управление
Внутренний Блок
Устранениенеисправностей
Информация
Дякуємо За Придбання Кондиціонера Компанії Panasonic.
Уkpaϊhcbka
Техніка Безпеки
Product Specification
Пульт Дистанційного Управління
Коротка Інструкція
Қазақша
Қашықтан Басқару Құралы
Жылдам Нұсқаулық
QUICK GUIDE
КРАТКАЯ ИНСТРУКЦИЯ
ΠОЛЬЗОВАТЕЛЯ
КОРОТКА ІНСТРУКЦІЯ
ЖЫЛДАМ НҰСҚАУЛЫҚ
F567652_cover.indd 1
Operating Instructions
Air Conditioner
Indoor Unit
Outdoor Unit
CS-YW7MKD
CU-YW7MKD
CS-YW9MKD
CU-YW9MKD
CS-YW12MKD
CU-YW12MKD
CS-YW7MKD-1 CU-YW7MKD-1
CS-YW9MKD-1 CU-YW9MKD-1
CS-YW12MKD-1 CU-YW12MKD-1
ENGLISH
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
РУCCKИЙ
Перед началом эксплуатации данного
устройства внимательно прочитайте
инструкции по эксплуатации и сохраните их.
УKPAΪHCbKA
Уважно прочитайт цю інструкцію перед
експлуатацією кондиціонера і збережіть її для
довідок у майбутньому.
ҚАЗАҚША
Құрылғыны пайдаланбас бұрын осы
пайдалану нұсқауларын мұқият оқыңыз жəне
оларды болашақ анықтамалық үшін сақтап
қойыңыз.
© Panasonic Home Appliances Air-Conditioning
(Guangzhou) Co., Ltd. 2010. Unauthorized
copying and distribution is a violation of law.
F567652
2010-12-1 17:05:28
Table of Contents
Previous Page
Next Page
Table of Contents
Summary of Contents for Panasonic CS-YW7MKD
This manual is also suitable for:
Cu-yw7mkdCs-yw9mkdCs-yw12mkdCu-yw12mkdCs-yw7mkd-1Cu-yw7mkd-1 . ..
Show all
PANASONIC CS/CU-YW7MKD. Честные отзывы. Лучшие цены.
На этой странице вы найдёте описание, продавцов и цены, чтобы купить дешевле, видеообзоры и честные отзывы о кондиционере PANASONIC CS/CU-YW7MKD. И можете оставить свой отзыв о модели в комментариях внизу страницы.
Быстрый Переход к Нужному Месту:
Технические характеристики
Мин. уровень шума (вн./нар. блок), дБ | 24/47 |
Макс. уровень шума (вн./нар. блок), дБ | 38/48 |
Режим вентиляции | есть |
Режим осушения воздуха | есть |
Регулировка скорости вентилятора | есть |
Допустимая температура наружного воздуха при обогреве(max/min), °С | 24/-5 |
Допустимая температура наружного воздуха при охлаждении (max/min), °С | 43/16 |
Рекомендуемая площадь, м? | 20 |
Тип монтажа | настенный |
Инверторная технология | нет |
Тип (мощность БТЕ/BTU) | 7 |
Тип | настенная сплит-система |
Автоматический перезапуск | есть |
Макс.![]() | 11.9 |
Потр. мощность при обогреве, кВт | 0.6 |
Потр. мощность при охлаждении, кВт | 0.71 |
Вес внутреннего блока, кг | 8 |
Тип Хладагента | R410-А |
Напряжение подключения, В | 220 |
Количество блоков, шт | 2 |
Макс. длина коммуникаций, м | 7 |
Автоматический режим | да |
Регулировка направления | есть |
Размеры наружного блока, мм | 530х650х230 |
Вес наружного блока, кг | 22.5 |
Дезодорация | да |
Таймер | да |
Фильтры тонкой очистки воздуха | да |
Мощность при охлаждении, кВт | 2,1 |
Мощность при обогреве, кВт | 2,35 |
Серия | Standart 2011 |
Габаритные размеры внутреннего блока, мм | 283х803х214 |
Особенности модели
Настенная сплит-система Panasonic CS/CU-YW7MKD – это простой кондиционер, который оснащен тепловым насосом. Рекомендуемая площадь для его установки – 21 кв.м. Система обладает надежными деталями, благодаря которым обеспечивается долгий срок службы. Во внутренний блок можно дополнительно установить антибактериальный фильтр очистки. Если необходимо обеспечить автоматическую работу, то можно воспользоваться только режимом охлаждения.
Простой дизайн
Внутренний блок настенной сплит-системы Panasonic CS/CU-YW7MKD обладает простой формой.
Длинный поток воздуха
Мощности кондиционера хватит для создания широкого и длинного потока воздуха.
- Четыре режима работы;
- Управление пультом с ЖК-дисплеем;
- Удобное обслуживание блоков;
- Перезапуск при сбое напряжения;
- Надежность всей системы;
- Легкосъемная передняя панель внутреннего блока.
Стандартная комплектация
Производитель оставляет за собой право без уведомления представителей менять характеристики, внешний вид, комплектацию товара и место его производства. Будьте внимательны при покупке!
- Гарантийный талон;
- Инструкция;
- Пульт управления с ЖК-дисплеем;
- Упаковка.
Видео
Отзывы и обзоры
Смотрите видео (выше) и обзоры (ниже), они часто лучше текстовых отзывов. Прочитать больше отзывов или оставить свой вы можете в комментариях к этой странице. Спасибо за ваш отзыв или оценку!
Вадим
Хороший кондиционер. Работает не сильно шумно, все функции выполняет замечательно. Работает с момента покупки полтора года без каких-либо проблем.
Оцените эту модель:
Рейтинг модели: 4.6 / 5. Количество оценок: 15
Цены и продавцы
⬆️Все цены и скидки
CS-YW7MKD, CS-YW9MKD, CS-YW12MKD, CS-YW7MKD-1, CS-YW9MKD-1, CS-YW12MKD-1, CU-YW7MKD, CU-YW9MKD, CU-YW12MKD, CU-YW7MKD-1, CU -YW9MKD-1, CU-YW12MKD-1 — Panasonic Air Conditioner Service Manual (repair manual)
Order No: PHA-AG1102001C3
Indoor Unit
Outdoor Unit
`
CS-YW7MKD
CS-YW9MKD
CS-YW12MKD
CS-YW7MKD-1
CS-YW9MKD-1
CS-YW12MKD-1
CU-YW7MKD
CU-YW9MKD
CU-YW12MKD
CU-YW7MKD-1
CU-YW9MKD-1
CU-YW12MKD-1
СОДЕРЖАНИЕ . …………….3
2. Спецификация ………………… …………………………..5
3. Особенности ………………………………………….. ……………..7
4. Расположение органов управления и компонентов ……..8
4.1
Внутренний блок…………………………………………… ……8
4.2
Наружный блок ……………………………….. ……………8
4.3
Пульт дистанционного управления ……………………. …………….8
5. Размеры ……………………………………….. ……………9
5.1
Внутренний блок ………………….. ………………….9
5.2
Наружный блок ……………. …………………………10
6. Схема холодильного цикла…….. ……………….11
7. Блок-схема ………………………….. ………………………..12
8. Схема подключения проводки ……………………….13
9. Инструкция по установке …………………………….15
9.1
Выберите лучшее местоположение.. ………………………..15
9.2
Внутренний блок ……………… ……………………………16
9.3
Наружный блок ……… ………………………………..19
10. Управление операциями ………………………….. …21
10.1 Операция охлаждения ………………………………..21
10.2 Мягкая сушка……………………………………………..22
10.3 Операция нагрева … ………………………………22
10.4 Автоматический режим ………. ………………………..25
10.5 Контроль скорости вращения внутреннего вентилятора. ……… ……..25
10.6 Регулятор скорости наружного вентилятора …………………26
10.7 Управление вертикальным направлением воздушного потока…….26
10.8 Управление горизонтальным направлением воздушного потока …..26
10.9 Управление таймером…… ………………………………..26
10.10 Управление случайным автоматическим перезапуском .. ………………27
11. Контроль защиты ………………… ………………….28
11.1 Контроль перезапуска (контроль безопасности с задержкой)
28
11.2 7 минут Контроль экономии времени…… ……………28
11,3 60 секунд Принудительная работа ………………28
11,4 30 секунд Принудительная работа ……………… ..28
11.5 Контроль защиты от замерзания …………………………….28
ПРЕДУПРЕЖДЕНИЕ
Эта сервисная информация предназначена только для опытных специалистов по ремонту и не предназначена для использования широкой публикой.
Он не содержит предупреждений или предостережений, уведомляющих лиц, не являющихся техническими специалистами, о потенциальных опасностях при попытке обслуживания продукта.
Изделия, работающие от электричества, должны обслуживаться или ремонтироваться только опытными профессиональными техниками. Любая попытка
обслуживать или ремонтировать продукты, о которых идет речь в этой сервисной информации, кем-либо еще, может привести к серьезной травме или смерти.
2
11.6 Защита компрессора от обратного вращения
Управление ………………………………… …………………………..28
11.7 Контроль предотвращения образования росы ……… ……………29
11.8 Управление защитой от перегрузки…………………..29
12. Сервисный режим ……………………………………. ……..30
12.1 Кнопка автоматического выключения/включения ……………………. …..30
12.2 Кнопка дистанционного управления . ……………………………30
13. Руководство по поиску и устранению неисправностей……………………………..31
13.1 Система цикла охлаждения … ……………..31
13.2 Связь между состоянием воздуха
Кондиционер и давление и электрический ток ……32
13.3 Методы диагностики неисправности компрессора
…………………… ………………………………32
14. Инструкции по разборке и сборке.. ….33
15. Покомпонентное изображение и список запасных частей…36
15.1 Внутренний блок ………………………. ……………….36
15.2 Внешний блок …………………………… ………………………………..39
3
Предупреждение
Предупреждение
Предупреждение
1. Предохранительные предосторожности
• Прочитайте следующие меры предосторожности «безопасности», прежде чем выполнять любые обслуживание.
• Электромонтажные работы должны выполняться или обслуживаться лицензированным электриком. Обязательно используйте правильный номинал вилки питания
и силовой цепи для установленной модели.
• Предупреждения, изложенные здесь, необходимо соблюдать, поскольку это важное содержание связано с безопасностью.
Значение каждого используемого обозначения указано ниже. Неправильная установка или обслуживание из-за игнорирования инструкции
повлечет за собой вред или ущерб, серьезность которых классифицируется по следующим признакам.
Это указание указывает на возможность причинения смерти или серьезной травмы
Это указание указывает на возможность причинения травмы или повреждения имущества.
• Позиции, которым нужно следовать, классифицируются символами:
• Выполните тестовый запуск, чтобы убедиться, что после обслуживания не возникает никаких отклонений. Затем объясните пользователю работу,
уход и техническое обслуживание, как указано в инструкциях. Напомните покупателю, чтобы он сохранил инструкцию по эксплуатации
для дальнейшего использования.
1. Для установки обратитесь к дилеру или специалисту. Неправильная установка, выполненная пользователем, может привести к протечке воды,
поражению электрическим током или возгоранию.
2. Установите строго в соответствии с данной инструкцией по установке. Неправильная установка может привести к протечке воды, поражению электрическим током или возгоранию.
3. Для установки используйте прилагаемые аксессуары и указанные детали. В противном случае это может привести к падению устройства, протечке воды, возгоранию или поражению электрическим током.
4. Устанавливайте в прочном и устойчивом месте, которое может выдержать вес устройства. Если сил не хватает или
установка выполнена неправильно, набор упадет и приведет к травме.
5. Не устанавливайте наружный блок рядом с перилами веранды. При установке блока кондиционера на веранде многоэтажного дома
ребенок может забраться на наружный блок и перелезть через перила, что может привести к несчастному случаю.
6. При выполнении электромонтажных работ соблюдайте местный национальный стандарт электропроводки, правила и данную инструкцию по установке. Независимый 9Должна использоваться цепь 0003
и одна розетка. Если мощность электрической цепи недостаточна или обнаружен дефект в электромонтажных работах, это может привести к поражению электрическим током или возгоранию.
7. Это оборудование настоятельно рекомендуется устанавливать с автоматическим выключателем утечки на землю (ELCB) или устройством остаточного тока
(RCD). В противном случае это может привести к поражению электрическим током и возгоранию в случае поломки оборудования или пробоя изоляции
.
8. Это оборудование должно быть правильно заземлено. Линия заземления не должна подключаться к газовой трубе, водопроводу, заземлению молнии
жезл и телефон. В противном случае это может привести к поражению электрическим током в случае поломки оборудования или пробоя изоляции.
9. Не используйте соединительный кабель для внутреннего/наружного соединительного кабеля. Используйте указанный внутренний/наружный соединительный кабель, см.
в инструкциях по установке. ПОДКЛЮЧИТЕ КАБЕЛЬ К ВНУТРЕННЕМУ БЛОКУ и плотно подсоедините для внутреннего/наружного соединения
. Закрепите кабель так, чтобы на клемму не действовала внешняя сила. Если соединение или фиксация не
идеально, это может привести к нагреву или возгоранию соединения.
10. Прокладка проводов должна быть правильно организована, чтобы крышка платы управления была надежно зафиксирована. Если крышка платы управления не закреплена должным образом
, это может привести к возгоранию или поражению электрическим током.
11. При установке или перемещении кондиционера не допускайте попадания каких-либо веществ, кроме указанного хладагента, напр. воздух и т. д. смешайте
с холодильным циклом (трубопроводом). Смешивание воздуха и т. д. вызовет аномально высокое давление в контуре хладагента и приведет к
взрыв, травма и т. д.
12. Не используйте шнуры, не указанные в спецификации, модифицированные шнуры, соединительные шнуры или удлинители для шнура питания. Не используйте одну розетку
совместно с другими устройствами. Плохой контакт, плохая изоляция или перегрузка по току могут привести к поражению электрическим током или возгоранию.
13. Для моделей R410A при соединении трубопровода не используйте существующие трубы (R22) и накидные гайки. Использование таких же
может привести к аномально высокому давлению в холодильном цикле (трубопроводах) и, возможно, привести к взрыву и травмам. Используйте
только материалы R410A.
Толщина медных труб, используемых с R410A, должна быть более 0,8 мм. Никогда не используйте медные трубы тоньше 0,8 мм.
Желательно, чтобы количество остаточного масла было менее 40 мг/10 м.
14. Во время установки правильно установите трубопровод хладагента, прежде чем запускать компрессор. Эксплуатация компрессора без
фиксации трубопроводов хладагента и клапанов в открытом состоянии приведет к подсосу воздуха, аномально высокому давлению в
цикла охлаждения и привести к взрыву, травмам и т. д.
15. Во время откачки остановите компрессор перед снятием трубопровода хладагента. Снятие трубопровода хладагента
при работающем компрессоре и открытых клапанах приведет к подсосу воздуха, аномально высокому давлению в
Символ на белом фоне обозначает действие, выполнение которого ЗАПРЕЩЕНО.
Символ на темном фоне обозначает пункт, который необходимо выполнить.
4
ВНИМАНИЕ
цикл охлаждения и привести к взрыву, травмам и т. д.
16. После завершения установки или обслуживания убедитесь в отсутствии утечки газообразного хладагента. Он может выделять токсичный газ
при контакте хладагента с огнем.
17. Выполните вентиляцию в случае утечки хладагента во время работы. При контакте хладагента с
огонь.
18. Рекомендуемая высота установки внутреннего блока должна быть не менее 2,5 м.
19. Устройство должно быть установлено в соответствии с национальными правилами электромонтажа.
20. Держите полиэтиленовый пакет (упаковочный материал) вдали от маленьких детей, он может прилипнуть к носу и рту и затруднить дыхание.
21. Затяните накидную гайку с помощью динамометрического ключа в соответствии с указанным методом. Если накидная гайка затянута слишком сильно, после длительной
, раструб может сломаться и вызвать утечку хладагента.
22. Не вставляйте пальцы или другие предметы в устройство, вращающийся на высокой скорости вентилятор может привести к травме.
23. Не модифицируйте машину, детали, материалы во время ремонта.
24. Запрещается использовать другие детали, кроме оригинальных, описанных в каталоге и руководстве.
1. Не устанавливайте устройство в местах, где может произойти утечка горючего газа. В случае утечки и скопления газа на
рядом с устройством, это может привести к возгоранию.
2. Проложите дренажные трубы, как указано в инструкции по установке. Если дренаж неидеальный, вода может попасть в комнату
и повредить мебель.
3. Не прикасайтесь к воздухозаборному отверстию наружного блока и алюминиевому ребру. Это может привести к травме.
4. Выберите место установки, удобное для обслуживания.
5. Подключение питания к кондиционеру.
Подключите шнур питания кондиционера к сети одним из следующих способов.
Точка питания должна находиться в легкодоступном месте для отключения питания в случае аварии.
В некоторых странах постоянное подключение этого кондиционера к сети запрещено.
1) Подключение источника питания к розетке с помощью сетевой вилки.
Используйте утвержденную вилку питания на 15/16 А с заземляющим контактом для подключения к розетке.
2) Подключение питания к автомату защиты для постоянного подключения. Используйте одобренный автоматический выключатель на 16 А для постоянного соединения
. Это должен быть двухполюсный выключатель с зазором между контактами не менее 3,5 мм.
6. Не выпускайте хладагент.
Не выпускайте хладагент во время прокладки трубопроводов при установке, переустановке и ремонте деталей холодильной установки.
Берегите жидкий хладагент, он может вызвать обморожение.
7. Монтажные или сервисные работы.
Для выполнения работ по установке и обслуживанию может потребоваться два человека.
8. Не устанавливайте этот прибор в прачечной или другом месте, где вода может капать с потолка и т. д.
250 3.15A T3. 15AL
10. Не садитесь и не наступайте на устройство, вы можете случайно упасть.
11. Не прикасайтесь к острому алюминиевому ребру, острые части могут привести к травме.
Panasonic CS-W24BD2P Инструкции | Руководства по эксплуатации кондиционеров Panasonic
Содержание документа и дополнительная информация | Поделиться Руководством |
---|---|
Panasonic CS-W24BD2P Инструкция по эксплуатации
Просмотр страниц:Транскрипция документа:
|
|
Panasonic CS-W24BD2P Сервис мануал
|
