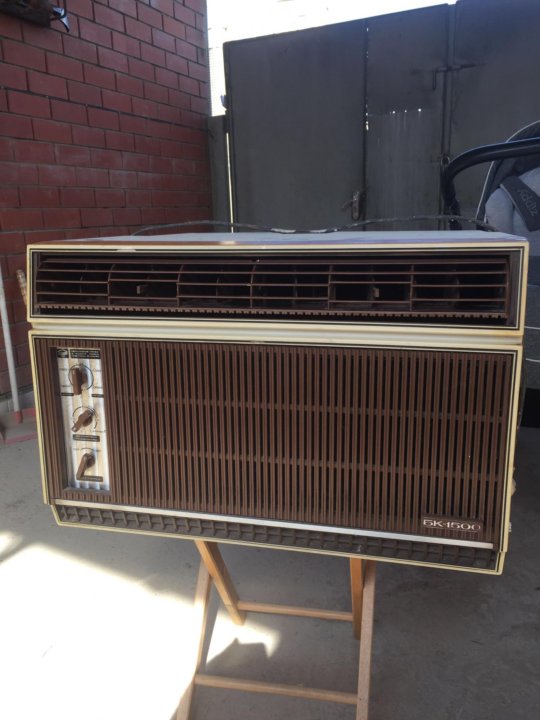

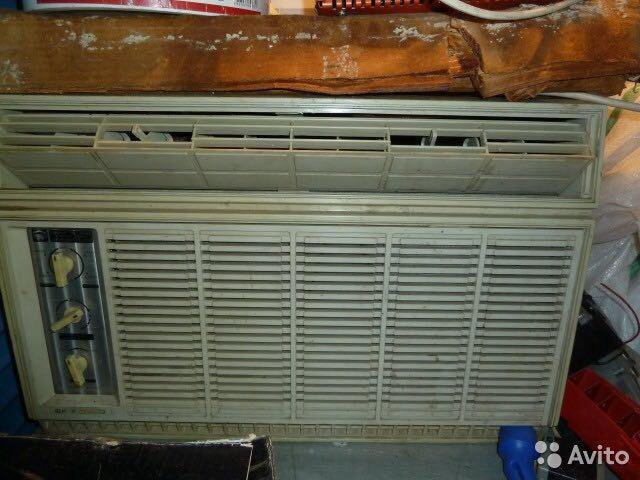

Фото БК-2000:

Бытовая техника – характеристики, цены, купить. Драгоценные металлы.

О приборе – Кондиционер
Бытовая техника — техника, используемая в быту. Предназначается для облегчения домашних работ, для создания комфорта в повседневной жизни человека. Классифицируется по значимости (необходима, желательна, можно обойтись), по размеру (малая бытовая техника и крупная бытовая техника), целевому назначению и т.

п.

Виды бытовой техники
Измерительные приборы

Весы, безмен — простейшие рычажные весы, состоящие из металлического стержня, на одном конце которого находится большое утолщение, а на противоположном – крючок и чашка, в которую помещают взвешиваемый товар.
Часы, таймер, будильник — часы со специальным механизмом для подачи звукового сигнала в заданное время.
Термометры — медицинские, комнатные, наружного воздуха.
Барометр — инструмент, которым измеряют давление воздуха.
Погодная мини-станция.
Медицинские манометр и тахометр — приборы для измерения давления.

Вычислительная техника

Калькулятор — портативное вычислительное устройство.
Смартфон — мобильный телефон с расширенной функциональностью, сравнимой с карманным персональным компьютером. Отличаются от обычных мобильных телефонов наличием достаточно развитой операционной системы, открытой для разработки програмного обеспечения сторонними разработчиками.


Планшетный компьютер — различные типы мобильных устройств с сенсорным экраном, которыми можно управлять прикосновениями руки или стилуса.
Персональный компьютер — компьютер предназначенный для эксплуатации одним пользователем.
Ноутбук — портативный переносной компьютер массой менее 4-х килограмм.

Кухонная техника

Посудомоечная машина — электромеханическое устройство для мойки посуды. Может быть промышленной (предназначена для заведений общественного питания) и бытовой. Работает при условии подключения к водопроводу, электричеству и канализации.
Кухонная вытяжка — бытовое устройство, предназначенное для очищения воздуха от продуктов сгорания, дыма, запахов, испарений и прочих нежелательных примесей, которые образуются при термической обработке продуктов и скапливаются в помещении кухни.

Сохранение продуктов
Холодильник — аппарат, предназначенный для кратковременного сохранения пищи.
Морозильник — камера холодильника, в которой производится замораживание скоропортящихся продуктов.
Винный шкаф — охлаждаемый теплоизолированный ящик с дверцами.
Механическая обработка
Миксер — электрический прибор, служащий для быстрого смешивания холодных напитков, взбивания яиц, приготовления коктейлей, кремов, теста, пюре и пр.
Блендер — электроприбор, предназначенный для измельчения пищи, изготовления эмульсий, пюре и пр.
Мясорубка — электрическое или механическое приспособление для переработки мяса в фарш.
Кухонный комбайн — многофункциональный электро-механический бытовой прибор, предназначенный для обработки различных продуктов. Кухонный комбайн сочетает в себе ряд универсальных функций: миксер, тёрка, блендер, мясорубка, ломтерезка, шинковка.
Хлеборезка — устройство для резки хлеба.
Термическая обработка
Кухонная плита — нагревательный прибор, предназначенный для приготовления пищи.
Газовая плита — кухонная плита, работающая на природном газе.
Электрическая плита — кухонная плита, работающая на электричестве.
Индукционная плита — кухонная электрическая плита, разогревающая металлическую посуду индуцированными вихревыми токами.
Духовой шкаф (духовка) (газовый или электрический) — железный ящик – для приготовления пищи посредством нагретого воздуха.
Микроволновая печь — электроприбор, использующий эффект разогрева водосодержащих материалов электромагнитными волнами дециметрового диапазона и предназначенный для быстрого приготовления или подогрева пищи или размораживания продуктов, в быту или на производстве.
Хлебопечка — бытовое малогабаритное электромеханическое устройство, основной функцией которого является автоматизированное изготовление формового хлеба, начиная от замеса теста и заканчивая выпеканием готового хлебобулочного изделия. Время изготовления — 1—6 часов, в зависимости от вида хлеба и способа изготовления.
Мультиварка — многофункциональный бытовой кухонный электроприбор с программным управлением, предназначенный для приготовления широкого спектра блюд в автоматическом режиме. Мультиварка позволяет варить, жарить, печь, тушить и готовить на пару, подогревать уже приготовленные блюда при этом не требуя постоянного контроля.
Гриль — устройство для жарения тушек птицы, кусков мяса и т.п., на решётках или вращающихся вертелях.
Вафельница — металлическая форма для выпечки вафель.
Блинница — металлическая форма для приготовления блинов.
Мороженица — прибор для изготовления мороженого.
Пароварка — приспособление для изготовления пищи на пару.
Ростер — электрический прибор, заменитель кухонной плиты и духовки. Миниатюрная версия духовки, исполняет функции мини-печи, мини-духовки, мини-тостера.
Тостер — устройство для приготовления тостов.
Фритюрница — аппарат для обжарки кулинарных и кондитерских изделий путём погружения их в горячий жир.
Яйцеварка — бытовой электрический прибор, предназначенный для приготовления яиц на пару.
Аэрогриль — кухонный бытовой прибор, который готовит при помощи обдувания пищи потоками воздуха, прогретого до определённой температуры.
Йогуртница — бытовой электрический прибор для приготовления йогурта в домашних условиях.
Электрокипятильник — электрический прибор, предназначенный для нагрева большого количества воды.
Приготовление напитков:
Кофемашина — специальные машины для приготовления разного рода кофе и кофейных напитков
Кофемолка — бытовой прибор для размола зёрен кофе. Может быть механическим и электрическим.
Кофеварка — бытовой прибор для приготовления кофе.
Электрический чайник — бытовой кухонный прибор для быстрого подогрева питьевой воды с помощью электричества до температуры кипения.
Поттер — бытовой электрический прибор, сочетающий в себе одновременно функции термоса и электрочайника. Главная особенность прибора – возможность не только кипятить в нём воду, но и поддерживать её температуру на требуемом уровне в течение нескольких часов.
Соковыжималка — приспособление для выдавливания сока из ягод, фруктов и овощей. Может быть ручной, механической или электрической.

Уход за одеждой

Стиральная машина — бытовая электрическая установка для стирки одежды, белья и других текстильных изделий.
Сушильная машина — бытовое приспособление, представляющее собой складной портативный стол, имеющий жаропрочную крышку и предназначенный для глажения одежды.


Гладильная машина, гладильный каток, гладильная доска — бытовое приспособление, представляющее собой складной портативный стол, имеющий жаропрочную крышку и предназначенный для глажения одежды. В комплектацию может входить подставка для утюга, розетка, держатель шнура, полка для белья, приспособление для глажения рукавов, штанга для вешалок и другие аксессуары. Вся конструкция имеет трансформируемые основания, которые чаще изготавливаются из металла и имеют защитное покрытие.
Утюг — бытовой прибор для глажки белья и одежды.
Швейная машинка — техническое устройство для соединения и отделки материалов методом шитья.

Очищающая

Пылесос, Моющий пылесос — бытовой электрический прибор, с помощью которого убирают пыль и загрязнения с различных поверхностей потоком воздуха методом всасывания в аппарат, где они накапливаются в специальном отсеке – пылесборнике.

Пароочиститель — бытовой электрический прибор, предназначенный для тщательной и эффективной дезинфекции и очистки различных поверхностей внутри помещения, автомобиля, а также одежды и растений с помощью выпрыскиваемого под высоким давлением высокотемпературного пара.

Поддерживающая микроклимат

Вентилятор — это механические устройства, служащие для перемещения воздуха по воздуховодам, или непосредственной подачи либо отсоса воздуха из помещения. Перемещение воздуха происходит из-за создания перепада давления между входом и выходом вентилятора.
Радиатор отопления — конвективно-радиационный отопительный прибор.
Обогреватель масляный — электроприбор, служащий для отопления помещений и имеющий промежуточный теплоноситель — минеральное масло.
Кондиционер — это бытовой прибор, который поддерживает оптимальные климатические условия в домах, квартирах, офисах, транспортных средствах, а также очищает воздух в помещении, где он установлен, от нежелательных частиц.

Ионизатор воздуха — прибор, предназначенный для очистки воздуха и выработки анионов, которые оказывают омолаживающее и оздоравливающее воздействие на организм. Ионизаторы воздуха производят активный кислород и отрицательные ионы, с помощью которых воздух в помещении становится чистым и свежим, как в горах.

Другая техника

Диспоузер — это электрический прибор, устанавливаемый под мойкой и соединённый с канализационной системой посредством сливного отверстия.
Электроводонагреватель — электрический водонагреватель, устройство для нагрева воды за счёт энергии, получаемой из электросети, с целью последующего использования в технологических, хозяйственных, санитарно-гигиенических или бытовых целях.
Осветительная техника
Бытовой электроинструмент
Гаражные ворота с электроприводом

Электроника для развлечения
Современная

DVD-проигрыватель — автономное устройство, содержащее оптический привод для считывания информации с оптического диска.

Домашний кинотеатр — совокупность электронных бытовых приборов в сочетании с архитектурно-строительными решениями по их размещению для достижения «эффекта присутствия» при просмотре кинофильма, концерта, спортивного состязания или телепередачи в домашних условиях.
Музыкальный центр — это техническое решение на современной элементной базе, ориентированное на работу с различными типами звуковых носителей и источников звука.
Плеер — обычно переносное звуко- и/или видеовоспроизводящее устройство.
Бытовой усилитель — усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное устройство, так и блок в составе какой-либо аппаратуры — радиоприёмника, магнитофона, измерительного прибора и т. д.
Бытовой эквалайзер — устройство или компьютерная программа, позволяющая выравнивать амплитудно-частотную характеристику звукового сигнала, то есть корректировать его сигнал избирательно, в зависимости от частоты. На сегодняшний день эквалайзер — это мощное средство для получения разнообразных тембров звука.
Акустические системы — устройство для воспроизведения звука, состоит из акустического оформления и вмонтированных в него излучающих головок.
Цифровой фотоаппарат — это фотоаппарат, в котором для получения изображения вместо фотоплёнки используется массив полупроводниковых светочувствительных элементов на твердотельной подложке, называемый фотоматрицей, на которую изображение фокусируется с помощью системы линз объектива. Полученное изображение, в электронном виде сохраняется в виде файлов в памяти фотоаппарата или дополнительном носителе, вставляемом в фотоаппарат.
Цифровая видеокамера — это устройство записи изображения и звука в «телевизионном» формате, то есть в виде, пригодном для последующего просмотра на телевизоре (компьютере). Современные камеры позволяют снимать видео с высоким качеством, легко его обрабатывать и создавать собственные фильмы.
Игровая приставка — специализированное электронное устройство, разработанное и созданное для видеоигр.
Принтер — это устройство, предназначенное для печати информации из компьютера на бумагу, или другой твёрдый носитель. При этом сам процесс переноса информации называется выводом на печать, а полученный документ – распечаткой.

Устаревшая

Магнитофон — электромеханическое устройство, предназначенное как для записи, так и для воспроизведения ранее записанных на магнитные носители сигналов. В качестве носителя используются материалы с магнитными свойствами: магнитная лента, проволока, манжета, диск, магнитный барабан и т. д..
Видеомагнитофон — устройство для записи телевизионного изображения и звука на магнитную ленту и их последующего воспроизведения. Получаемая при помощи видеомагнитофона запись изображения и звука называется видеофонограммой.
Электрофон, электропроигрыватель — устройство для воспроизведения звука с виниловых грампластинок. В быту (СССР, 1970-е — 1980-е годы) электрофон часто обозначается также термином прои́грыватель, обозначающим аналогичный аппарат, но не имеющий встроенного мощного усилителя звуковых частот.

Связь, вещание

Телевизор — электронный прибор, который принимает и отображает звук и изображение, поступающие на него по кабелю или беспроводным каналам.
Плазменная панель — устройство отображения информации, монитор, основанный на явлении свечения люминофора под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в ионизированном газе, иначе говоря в плазме.
Проектор — оптический прибор, предназначенный для создания действительного изображения плоского предмета небольшого размера на большом экране. Появление проекционных аппаратов обусловило возникновение кинематографа, относящегося к проекционному искусству.
Вещательный радиоприёмник — устройство для приёма электромагнитных волн радиодиапазона (то есть с длиной волны от нескольких тысяч метров до долей миллиметра) с последующим преобразованием содержащейся в них информации к виду, в котором она могла бы быть использована.
Абонентский громкоговоритель
Телефонные аппараты — стационарный, радиотелефон, мобильный
Пейджер — приёмник персонального вызова. Пейджер устроен так, что позволяет получать сообщения, посылаемые по пейджинговой сети. Для того, чтобы отправить сообщение на пейджер, надо набрать телефон оператора, сообщить номер или название абонента и продиктовать сообщение.

Для ухода за внешностью и здоровьем

Фен — электроприбор для сушки и укладки волос. Простой в обращении и снабжённый разнообразными насадками, он позволяет не только быстро высушить волосы, но и уложить волосы, что позволяет нам каждый день прекрасно выглядеть.
Эпилятор — это электроприбор, удаляющий волосы, захватывая волоски и вырывая их с корнем. Современные эпиляторы снабжены различными насадками, призванными уменьшить боль, и сделать процесс эпиляции как можно более комфортным. Существуют небольшие портативные эпиляторы, которые удобно брать с собой в дорогу.
Щипцы, электробигуди — электрический прибор для создания локонов. Благодаря тому, что щипцы очень удобны в обращении и быстро нагреваются, локоны создаются быстро и без помощи парикмахера.
Массажёр — электроприборы, созданные для массажа.
Ингалятор — это медицинский аппарат, который преобразовывает лекарственные средства в аэрозоли.
Электробритва — устройство для бритья состоящее из режущего механизма с гребенчатыми или круглыми сетчатыми ножами, электропривода, работающего от электросети переменного или постоянного тока, от батарей или аккумуляторов, и пластмассового корпуса.
Утюжок — прибор, который выпрямляет волосы при помощи их нагревания. Благодаря тому, что меняется структура волос, такой утюжок становится единственным спасением для тех, у кого непослушные и кудрявые волосы.

Кондиционер – видео.

Характеристики БК-2000:

Купить или продать а также цены на Кондиционер БК-2000:

Оставьте отзыв о БК-2000:

  • Бытовая техника

Бюджетная фреонка. Миф или реальность?

31 августа 2006, четверг 01:21

blog_user_SteelRat [ ] для раздела Блоги

Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Cлегка дополненную и исправленную версию этого материала читайте здесь


Вступление:

Фреонка, как много в этом слове. Уже несколько лет системы фазового перехода будоражат умы оверклокеров. Это – заветная мечта любого, ведь она позволяет открыть новые, доселе неведомые горизонты разгона, сейчас ни один WR не обходится без участия системы фазового перехода.
Несмотря на свою долгую историю, системы охлаждения на основе фазового перехода так и не стали массовыми. Кого-то оттолкнула сложность сборки, кого-то пугал конденсат. Ну а в большинстве случаев сдерживающим фактором являлась высокая цена. Ведь стоимость серийных фреонок доходит до 1000 у.е, что для рядового оверклокера немыслимые деньги за охлаждение, «самоделки», хоть и стоят в 3-4 раза дешевле, но все равно были уделом обеспеченных людей, – до сегодняшнего дня.
В данном материале я расскажу Вам как собрать Систему Фазового Перехода за сумму, эквивалентную стоимости серийной СВО.


Компоненты системы.

Приступим . Основным донором для фреонки станет старый кондиционер производства Бакинского завода.


Внешний вид


Характеристики


Отдельная линия для охлаждения масла

Пробный запуск показал полную работоспособность данного девайса, за несколько минут температура на испарителе опустилась до -7С.



Компрессор.

Модель БК-2000 использует самый производительный из используемых в данных кондиционерах компрессоров, это среднетемпературный роторный ХГрВ 2,2-У2 мощностью 1100 Вт +5С (В БК-1800 и ниже используют ХГрВ 1,75-У2). Для всех кондиционеров БК родным является газ R22. Охарактеризовать данный компрессор можно так:

1. Огромная потребляющая мощность, – при запуске в квартире иногда мигает свет. Так что включать данный девайс одновременно с утюгами/чайниками противопоказано .
2. Шум. Производителем заявлено 60 Дб. О спокойной работе в таких условиях можно и не мечтать
3. Ощутимый нагрев компрессора во время длительной работы. Из-за этого в нём организована отдельная ветка для охлаждения масла. Напомню, что для роторных и поршневых компрессором немного различаются температурный порог для безболезненной работы, так для поршневых компрессоров – он находится в пределах 60-70 , а для роторного – 150-160 С.




Конденсатор.

Конденсатор оставляем родной, чтоб не возиться с переделыванием линии охлаждения масла. Испаритель же отрезаем, промываем и сушим (он нам еще пригодится для будущих проектов ).



Фильтр-осушитель и клапаны Шредера.

Покупаем самый большой фильтр, так как компрессор старый, и наверняка внутри него собралось много различного мусора. Так как мы берём по минимуму, то вполне можно обойтись одним клапаном Шредера для заправки и вакуумирования.




Испаритель.

Был изготовлен на заводе, из медного цилиндра диаметром 50 мм и высотой 60 мм. Имеет 4 этажа c лабиринтами, посредине просверлено отверстие диаметром 2,5 мм – для капилляра. К сожалению, меди не осталось, и штуцер пришлось изготовить из латуни.


Испаритель


В разобраном состоянии

Труборез.

Можно обойтись и без него, используя ножовку, но, увы, она оставляет много стружки и заусенцев, которые могут забить капилляр. Да и с труборезом намного легче управляться, разрез аккуратнее и его можно использовать в труднодоступных местах. Поэтому я и купил самый дешевый труборез.



Сделаю акцент на одной его особенности: он имеет пластмассовую рукоятку, которая от постоянной нагрузки очень быстро лопается, в замену её я использовал ручку от закатывающего крана для консервации



Будьте бдительны, и покупайте труборезы только с металлическими составляющими.


Капилляр.

Самым распространённым и используемым является капилляр диаметром 0,7-0,8 мм, но, увы, купить его в моём городе оказалось непосильной задачей, обойдя все магазины, торгующие холодильной техникой, я смог найти только 0,9 мм. Задача расчета длины капилляра всегда индивидуальна, обычно для этого используют таблицу Гари Ллойда, но увы в ней присутствуют только капилляра с диаметром 0,7 и 0,8 мм. Обратившись со своей проблемой в ветку «Немного экстрима или фреонка своими руками 2», я получил в своё распоряжение программу ” hlad 0.3.1″ написанную Boud, с её помощью я рассчитал необходимую длину капилляра.
Так как в базе данных моего компрессора нет, то основные данные были введены вручную, за объем прокачиваемого газа было взято 2,2 м3\ч, при температуре конденсации 50, и температуре кипение -30 длина капилляра составила 4,1 м, я купил немного с запасом – 4,5 м.




Отсасывающая трубка.

Рассмотрим все возможные её вариации:

1. Медная трубка. Самый дешевый и надёжный вариант. Но из-за плохой гибкости, с ней трудно обеспечить хороший прижим испарителя к процессору.
2. Металлический заправочный шланг REFCO, идеальный вариант, несмотря на дороговизну, его преимущества на лицо. Очень гибкий, длинный, удобный. Но найти его в продаже даже в Москве задача почти не решимая.

3. Желтый газовый шланг. Очень схож по свойствам с заправочным REFCO, это делает его выбором номер 2. Но имеет один существенный недостаток,- при минусовых температурах длина увеличивается на 20-30%.



4. Медная гофрированная трубка, используется при установке кондиционеров, ею заменяют медные трубки в местах крутых изгибов, где медь попросту ломается.



Самым доступным по цене является последний вариант. Найти её можно в магазинах торгующих газовым\холодильным оборудованием.


Горелка.

Это самый дорогой и важный инструмент, участвующий в сборке. От неё зависит качество пайки, и количество сбережённых вами нервов. Исходя из финансовой стороны вашего проекта, вы можете выбрать агрегат себе по карману.

1. МАПП газ и горелка под него. Имеет температуру горения 1300 С, обладает достаточной мощностью для пайки трубок. Спаять испаритель им тоже, возможно, но для этого испаритель потребуется дополнительно разогревать на плите. Цена
Горелка – 35 у.е, Баллон – 12 у.е


2. Турбо-пропан. Состоит из специальной горелки и пропанового баллона. Неплохой вариант, имеет достаточную температуру горения для прогрева испарителя, но если испаритель достаточно массивный опять придется прибегнуть к помощи плиты. Цена горелки порядка 40 у.е.



3. Пропан-кислород. Вот, этой действительно «выбор джедая». С помощью этой горелки вы сможете паять всё, от ювелирной пайки маленьких деталей и швов, до тяжелых и габаритных испарителей, конденсаторов и тд.

Здесь я решил не экономить, и взять по максимуму Осмотр цен на готовые пропано-килородные системы поверг меня в шок, за переносную горелку с пропановым баллоном на 5 л и 1 л кислородным, требовали от 120 до 140 у.е. Единственный выход – собирать самому по деталям. На барахолке были куплены: баллон от сжатого воздуха (6 у.е) на 1 литр, и 5 литровый пропановый (8 у.е). Баллон для Сж. воздуха был отнесён на заправочную станцию, там его освидетельствовали, перекрасили и заправили. Горелку я купил новую, из-за мизерной разницы в цене между Б\У (10 у.е) и купленной (14 у.е). Новый кислородный редуктор затянул на 18 у.е, а пропановый (4 у.е) ну и по 2 метра шлангов. В итоге получилась вот такая горелочка, общей стоимостью 50 у.е.




Трубки.

Я не знал трубки, какого именно диаметра мне понадобятся, поэтому про запас взял по метру 6 мм, 8 мм, 10 мм, 12 мм.




Изоляция.

Трубчатая изоляция представлена в любом магазине в широком ассортименте, а вот с листовой (для изоляция мат. платы) всё намного хуже, купить её в основном можно только под заказ, по цене: за 1 м2 толщиной 10 мм (16 у.е), и за 1 м2 толщиной 25 мм (34 у.е). Поэтому было приобретено 2 метра обычного круглого K-Flex (15 мм – внутренний, 36 мм – внешний) – для изоляции трубок.



А для изоляции мат.платы, я купил трубчатую но большого диаметра (10 см), и с толщиной стенки 15 мм. Плюсы её в том, что она имеет достаточно толстые стенки, и при разрезе из неё получает превосходная плоская изоляция.




Фреон.

У холодильщиков был куплен вместе с баллоном 1 литр Р-22 фреона.


Заправочный шланг, манометры.

Так как манометрическую станцию я не могу себе позволить, придется ограничиться заправочным шлангом.


Припой.

Все детали в системе паялись 5% Харрисом. 3-х прутков с лихвой хватит для спайки всего контура и испарителя.




Сборка системы:

Перво-наперво, я решил спаять испаритель. Так как это один из важнейших элементов системы, то качество его пайки должно быть на высоте. За несколько минут горелка разогрела испаритель до красна, и я нежно прошёлся прутком по соединениям, припой очень быстро и легко заполнял все стыки, расползаясь в стороны покрывал весь испаритель.
Чтоб проверить качество пайки нужно опрессовать испаритель, для этого впаиваем в него клапан Шредера (не забыв выкрутить ниппель), надуваем фреоном и опускаем в ведро с водой. Как ни странно, но с первого раза всё спаялось удачно, и течей не было обнаружено.



После пайки на меди образуется толстый слой окалины, и не только снаружи, но и внутри, поэтому для безотказной работы его необходимо удалить.

Сделать это можно несколькими способами:

1. Промыть испаритель в концентрированной соляной\азотной кислоте.
2. Проварить испаритель в Coca-Cola.
3. Проварить его в растворе уксусной кислоты.






Через полчаса испаритель был чист. И я приступил к пайке отсасывающей трубки. Капилляр вставился плотно, и я отрегулировал его так чтоб он не доставал до дна 5-6 мм и начал припаивать отсасывающую трубку, но так как штуцер был из латуни, припой не «натекал» не него, пришлось идти к холодильщикам и одолжить флюса. С ним всё пошло как по маслу.


Без флюса


С флюсом



Пайка остальных деталей прошла быстро и без эксцессов.



Фильтр нужно располагать под углом, чтоб фреон лучше стекал.
Когда всё уже спаяно, полезно проверить систему на течи, для этого надуваем немного фреона, и промазываем всё стыки мыльным раствором, для пущей надёжности я оставил систему с фреоном внутри надвое суток, и по прохождению этого времени фреон всё еще был внутри и выходил с одинаковой интенсивностью.



Из-за горячего норова данного компрессора, для его охлаждения я решил использовать высокооборотистые советские вентиляторы ВН-2.



Пара работала, была установлена перед компрессором и втягивала воздух через конденсатор, и другая пара наоборот продувала его.




Вакуумирование и заправка.

В домашних условиях самым доступным способом вакуумирования является использование в качестве вакуумного насоса старого компрессора. Но, увы, такового у меня не оказалось, поэтому я опять обратился к холодильщикам, и они с помощью вакуумного насоса REFCO за несколько минут откачали весь воздух из системы до глубокого вакуума.

Из-за большого размера конденсатора и наличия в системе ресивера, объем закачиваемого фреона достаточно велик (порядка 1 кг), в обычных фреонках этот число колеблеца в переделах 300-400 грамм.

И так, включаем систему, подсоединяем заправочный шланг, приоткрывая кран на баллоне на 4-6 секунд.. После каждой порции ждём 3-5 минут, и добавляем фреона, когда испаритель начнет обмерзать, добавляем еще немного и прекращаем заправку.

Через 10-15 минут на испарителе у меня начала появляется иней, уже к 30 минуте отсасывающая трубка промерзла на 10-15 см от испарителя, а температура опустилась до -47.



Что ж, отличный результат, посмотрим, что будет с изоляцией. Заизолировать отсасывающую трубку особого труда не вызвало.

Включаем… и система за 15 минут выходит на -67!



Потрясающий результат. Правда, мы должны учесть несколько факторов.
1. Для работы под нагрузкой придется добавить фреона, соответственно температура повысится.
2. Мультиметр в роли термометра далеко не лучший вариант, уже после -50 он начинает существенно привирать, поэтому о реальной температуре мы может только догадываться. Но сам факт достижения -67 очень греет душу.


Изоляция мат. платы.

К изоляции мат. платы нужно подойти со всей ответственностью, ведь даже маленькая капля конденсата может привести к нестабильности, а иногда и к выходу из строя. Аккуратно замеряем, расположение конденсаторов и прочих элементов на плате, и вырезаем под них отверстия в изоляции.









Крепление было сделано из 15 мм фанеры, она в отличие от орг. стекла спокойно держит -50 и ниже, тогда как 15 мм орг. стекло промерзает насквозь.



Дальнейшая проверка показала полное отсутствие конденсата.


Испытание на железе.

Из-за жесткости отсасывающей трубки, было потрачено два дня на доработку крепления, небыло плотного контакта, в конце концов, у меня всё-таки получилось обеспечить нормальный прижим испарителя к процессору.


Отшлифован пастой ГОИ





Приятная прохлада на процессоре
Так же сначала меня немного беспокоила вибрация, исходящая от компрессора, она отчетливо передавалась по полу на расстоянии 3-х метров, ну и, конечно, немного трясло испаритель, но как ни странно на стабильность этого ни коим образом не повлияло.



Стабильная частота для процессора стала 3050Мгц.



Температура испарителя при проходе 3DMark01.



В тестах типа 3DMark01, SuperPI, SienceMark, RenderBench и так далее температура испарителя держалась в пределах -35 градусов.



А вот при проходе S&M, температура испарителя поднималась до -35 С, но по датчику Speed Fan она находилась на уровне +5С (3050Мгц), и -1 С (2700Мгц). В тоже время в новой версии Speed Fan добавили датчик, читающий данные о температуре прямо из регистров процессора, его показания были таковы: -10 С (3050Мгц).

Процессор попался средненький, поэтому из него получилось выжать только RussianRecord. (WR равен 3207Мгц.)




Немного тестов.

Конфигурация:

Процессор: АMD Athlon 64 3000+, 2.0 GHz, 1.40 V, 512 Kb (Venice, E6).
Материнская плата: DFI LP UT nForce3 250Gb
Термопаста: КПТ-8
Система охлаждения:
Воздух: AMD Box cooler
Вода: Elite Cool «Triplex»
Фреон: custom made phase-change на базе БК-2000.
Оперативная память: 1х512 Mb DDR PC3200 TwinMos (WinBond UTT CH-5) @ 254 (2-2-2-10)
Видеокарта: GeForсe 2 MX 400
Блок питания: Swexx Gold 650W, VSense mod 3. 3V.








Заключение:

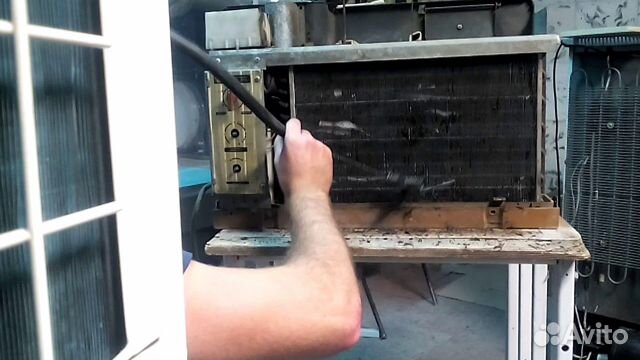

Кондиционер – 30 у.е
Фильтр – 3 у.е
Клапан Шредера – 1 у.е
Испаритель – 15 у.е
Труборез – 6 у.е
Капилляр – 8 у.е
Трубки – 8 у.е
Горелка – 50 у.е
Заправочный шланг – 8 у.е
Фреон – 6 у.е
Изоляция – 8 у.е
Припой – 3 у. е

Всего: 144 у.е

Желаю всем удачи, и низких температур. С уважением DarkLordS (SteelRat)

Ждём Ваших отзывов о материале.


Выражаю благодарности:
Всем участникам ветки «Немного экстрима или фреонка своими руками 2»
Boud за советы, и программу.
Dead or Alive за помощь в редактировании статьи.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.
