Конденсатор кондиционера: основные параметры оборудования

Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265

Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265

Конденсатор, как и компрессор, является одним из главных компонентов любой холодильной системы. Он служит для переноса в окружающую среду тепловой энергии хладагента, и параметры этого агрегата могут быть разными. В отдельных случаях, исходя из этих характеристик, пользователь и выбирает кондиционер, поэтому об особенностях конденсатора следует знать заранее.



Как работает конденсатор?

Тепло хладагента посредством конденсатора обычно передается воздуху или воде. При этом показатель тепла приблизительно на 30% превышает холодопроизводительность самого кондиционера, и если последняя, к примеру, равна 20 кВт, то конденсатор способен выделить 25-27 кВт тепла.

Особенно популярными на рынке являются конденсаторы с воздушным охлаждением.



В чем особенность таких конденсаторов?

Этот агрегат состоит из теплообменника и вентиляторного блока, оснащенного электродвигателем. По трубкам теплообменника движется хладагент, а вентилятор обдувает их, таким образом охлаждая. Скорость потока обычно составляет 1-3,5 м/с.

При этом теплообменник состоит из оребренных трубок, имеющих диаметр в пределах 6-20 мм (выбирать нужный диаметр следует в зависимости от ряда факторов, включая потери давления, легкость обработки и др.) и расстояние между ребрами на уровне 1-3 мм. Как правило, трубки являются медными, и этот материал используется потому, что он не окисляется и обладает высокой теплопроводностью. Ребра при этом чаще всего изготавливают из алюминия.

Тип ребер может быть разным, что влияет на гидравлические и тепловые параметры теплообменника. Так, сложный профиль, имеющий множество выступов и просечек, может создать завихрения воздуха (турбулентность), который будет омывать теплообменник.

Это повысит эффективность передачи тепла от хладагента к воздуху, а также увеличит холодопроизводительность самого кондиционера.

При этом трубки могут соединяться с ребрами двумя способами:

  •     В ребрах проделываются отверстия, в которые вставляются трубки теплообменника. Это самый простой способ. Однако такое соединение снижает теплопередачу, поскольку контакт между трубками и ребрами будет не очень плотным, а если среда в конденсаторе будет загрязнена, на месте прилегания может образоваться коррозия, что еще сильнее снизит производительность агрегата.
  •     В местах соединения трубок и ребер устанавливаются воротнички (буртики). Такой способ считается более сложным и дорогим, однако именно он позволяет увеличить поверхность теплообмена. Дополнительно же отдачу тепла хладагента увеличивают, создавая рифление внутренней поверхности трубок обменника. Это обеспечивает турбулентность при течении хладагента.


Как правило, в конденсаторе устанавливают 1-4 ряда трубок. Располагаются они по направлению потока хладагента, но иногда их могут также устанавливать в шахматном порядке, чтобы увеличить эффективность теплопередачи.



Как происходит охлаждение?

Следует помнить, что интенсивность теплообмена никогда не бывает одинаковой, пока хладагент движется по трубкам. В обменник он поступает сверху, а затем движется вниз. Вначале, когда хладагент захватывает 5% поверхности теплообменника, охлаждение оказывается самым интенсивным – скорость его движения высока, как и разница температур охлаждающего воздуха и самого хладагента. Далее, захватывая 85% поверхности (основной участок движения), хладагент конденсируется, и его температура остается константной. Затем, остальные 10% поверхности хладагент проходит, охлаждаясь. В этот момент он имеет жидкое состояние.

Конденсация хладагента происходит при температуре, превышающей температуру окружающего воздуха примерно на 10-20 градусов. Обычно он конденсируется при 42-55 градусах, хотя температура нагретого воздуха, выходящего из теплообменника, бывает всего на 2-5 градусов ниже температуры конденсации.



Как работают конденсаторы с водяным охлаждением?

Такие агрегаты могут иметь конструкцию трех разных типов. В частности, в продаже представлены:

1. Кожухотрубные конденсаторы.

Представляют собой стальной цилиндр, по обоим концам которого устанавливаются стальные решетки. К ним крепятся головки с патрубками, которые позволяют подключить агрегат к системе водяного охлаждения. В решетки также интегрируются медные, оребренные снаружи трубки – именно по ним и будет протекать вода. Как правило, диаметр трубок составляет 20 и 25 мм. Теплообмен в них максимально повышен, а холодная вода поступает снизу и затем выходит сверху. Как правило, эту воду берут из систем оборотного водоснабжения.

При работе такого конденсатора, пар хладагента из компрессора поступает в верхнюю часть кожуха из стали. Трубки с холодной водой омываются им, а затем пар заполняет все пространство между трубками и кожухом. В нижней части агрегата находится патрубок, который отводит жидкий хладагент. При контакте с водой пар хладагента тоже становится холодным, конденсируется при температуре, которая приблизительно на 5 градусов выше температуры выходящей воды, и накапливается на дне кожуха.

В отдельных случаях кожухотрубный конденсатор имеет также участок для дополнительного охлаждения, который располагается на дне и представляет собой пучок трубок, разделенных с основным трубопроводом перегородкой. Вода минимальной температуры, поступившая в конденсатор, вначале проходит этот участок, а затем поступает в основной трубопровод. Для передачи 1 кВт тепла проточной воде от хладагента в таком конденсаторе расход самой воды составляет примерно 170 л в час.

2. Конденсаторы «труба в трубе».

Этот тип агрегатов представляет собой систему двух спиральных трубок, одна из которых располагается внутри второй. По внешней или внутренней трубке впоследствии движется хладагент, а вторую выбирают для движения воды. Обе жидкости движутся навстречу друг другу, причем хладагент поступает в трубку сверху и выходит снизу, а вода – наоборот. При этом внутренняя трубка изготавливается только из меди, а внешняя может быть как медной, так и стальной. Также поверхности обеих трубок могут быть оснащены оребрением, повышающим эффективность теплообмена.

Лучше всего конденсаторы этого типа использовать в автономных системах кондиционирования или же установках охлаждения малой мощности. При этом следует учитывать главный недостаток такого оборудования – его конструкция неразъемна, поэтому трубки можно очищать только с применением химических средств.

3. Пластинчатые конденсаторы.

Эти агрегаты состоят из нескольких рядов пластин из стали, которые располагаются «елочкой». Как и в предыдущем варианте, вода и хладагент внутри теплообменника движутся навстречу друг другу. Для этого используются независимые контуры циркуляции.

Такие виды конденсаторов отличаются множеством преимуществ:

  •     они обладают очень эффективным теплообменом,
  •     они очень компакты,
  •     они отличаются малым весом,
  •     хладагент и охлаждающая вода имеют не слишком большую разницу температур, причем при поступлении в конденсатор температура воды, как правило, составляет 16 градусов, а в момент конденсации хладагента она достигает 32-36 градусов (если же температура поступающей воды составляет 24 градуса, то хладагент конденсируется при 37-40 градусах).


Учитывая это, пластинчатые конденсаторы могут использоваться в холодильных установках малой или средней мощности. При этом максимально возможное давление в рабочем режиме в водяном контуре будет равно 1 МПа, а в контуре хладагента будет всегда составлять 2,45 МПА.


Конденсатор пусковой в Воронеже

  1. Главная
  2. Расходные материалы для монтажных работ
  3. Конденсатор пусковой

По названию По цене

Тип

конденсатор

Цена

—

Только со скидкой

Фильтрация и поиск

Конденсатор пусковой 20мкФ СВВ65 Тип : конденсатор 310 Купить Купить в 1 клик Конденсатор пусковой 25+3мкФ СВВ65 Тип : конденсатор 550 Купить Купить в 1 клик Конденсатор пусковой 50мкФ СВВ65 Тип : конденсатор 650 Купить Купить в 1 клик Конденсатор пусковой 55мкФ СВВ65 Тип : конденсатор 590 Купить Купить в 1 клик Конденсатор пусковой 35мкФ СВВ65 Тип : конденсатор 460 Купить Купить в 1 клик Конденсатор пусковой 40мкФ СВВ65 Тип : конденсатор 560 Купить Купить в 1 клик Конденсатор пусковой 5мкФ СВВ65 Тип : конденсатор 192 Купить Купить в 1 клик Конденсатор пусковой 25мкФ СВВ65 Тип : конденсатор 400 Купить Купить в 1 клик Конденсатор пусковой 30мкФ СВВ65 Тип : конденсатор 440 Купить Купить в 1 клик Конденсатор пусковой 35+2,5мкФ СВВ65 Тип : конденсатор Уточнить цену Купить в 1 клик Конденсатор пусковой 40+1,5мкФ СВВ65 Тип : конденсатор 740 Купить Купить в 1 клик Конденсатор пусковой 40+6мкФ СВВ65 Тип : конденсатор 650 Купить Купить в 1 клик Конденсатор пусковой 45+6мкФ СВВ65 Тип : конденсатор Уточнить цену Купить в 1 клик Конденсатор пусковой 50+6мкФ СВВ65 Тип : конденсатор 790 Купить Купить в 1 клик Конденсатор пусковой 55+6мкФ СВВ65 Тип : конденсатор Уточнить цену Купить в 1 клик Конденсатор пусковой 30+2мкФ СВВ65 Тип : конденсатор 590 Купить Купить в 1 клик Конденсатор пусковой 30+5мкФ СВВ65 Тип : конденсатор 510 Купить Купить в 1 клик Конденсатор пусковой 35+2мкФ СВВ65 Тип : конденсатор 460 Купить Купить в 1 клик Конденсатор пусковой 60мкФ СВВ65 Тип : конденсатор 650 Купить Купить в 1 клик Конденсатор пусковой 3,3мкФ СВВ61 Тип : конденсатор 100 Купить Купить в 1 клик Конденсатор пусковой 2,0мкФ СВВ61 Тип : конденсатор 90 Купить Купить в 1 клик Конденсатор пусковой 3,0мкФ СВВ61 Тип : конденсатор 100 Купить Купить в 1 клик

Как подобрать конденсаторы пусковые для сплит-систем?
Есть два вида пусковых конденсаторов: сдвоенные для неинвентарных кондиционеров и конденсаторы кондиционеров.

Емкость конденсаторов варьируется от 20 до 100 микрофарад с шагом 5 мкФ, а так же конденсаторы для вентилятора наружного блока кондиционера от 2 до 6 мкФ.
Сдвоенные конденсаторы включают в себя конденсатор пусковой и конденсатор для вентилятора.
Подобрать пусковой конденсатор для кондиционера достаточно просто:
1. взять конденсатор той же емкости, что и был установлен в блоке кондиционера
2. рассчитать самостоятельно с помощью справочников
3. купить ближайший по емкости конденсатор
4. подобрать конденсатор емкостью из расчета 75 МКФ на 1 кВт мощности компрессора наружного блока кондиционера.
В магазине Мир Климата пусковые конденсаторы в наличии СВВ 65 от 20 до 60мкФ, сдвоенные пусковые конденсаторы, а так же конденсаторы для вентилятора наружного блока кондиционеров.
Так же данные конденсаторы подходят для асинхронных электродвигателей, холодильного оборудования, вентиляционных при установках.

Восстановление пароля

Сколько стоит замена конденсатора переменного тока?

Блок конденсатора вашего кондиционера содержит многие из наиболее важных частей системы. Узнайте, сколько стоит его замена.

Отзывы от команды This Old House Reviews Team 18.07.2022 00:00

В этом руководстве: Средняя стоимость | Дополнительные факторы стоимости | Стоимость ремонта | Как работает конденсатор | Сделай сам или профессиональная замена | Признаки, что вам нужна замена | Как сохранить | Заключение | Часто задаваемые вопросы

Конденсатор вашего кондиционера находится снаружи, что позволяет выходить горячему воздуху. В нем также находятся наиболее важные механические части системы. Вы можете отремонтировать конденсатор, если он сломается, но в некоторых случаях вам может потребоваться его замена. В этом руководстве объясняется стоимость замены блока конденсатора и его основных компонентов.

Средняя стоимость замены конденсатора переменного тока

Замена конденсатора кондиционера стоит в среднем 1200–4200 долларов. Возможно, вам придется заплатить за установку только в том случае, если устройство все еще находится на гарантии, что снижает цену до 300–1200 долларов. Вот основные факторы, влияющие на стоимость замены.

  • Мощность переменного тока: Чем мощнее блок, тем дороже его замена.
  • Тип змеевика: Змеевики конденсатора являются одной из самых дорогих частей для замены. Их стоимость зависит от конструкции.
  • Деталь конденсатора: Некоторые детали блока относительно недороги. Другие стоят почти столько же, сколько весь блок.

Стоимость замены конденсатора кондиционера в тоннах

Размер кондиционера измеряется в тоннах. Это относится не к тому, сколько весит блок переменного тока, а к тому, сколько воздуха он может охладить за определенное время. Большинство бытовых кондиционеров весят от 1,5 до 5 тонн. Ниже приведены диапазоны цен на замену конденсатора в зависимости от мощности системы.

AC Size Material Cost Materials and Installation
1. 5 tons $850–$1,100 $1,200–$2,300
2 tons $950–$1,300 $1,300–$2,500
2.5 tons $1,000–$1,700 $1,350–$2,900
3 tons $1,100–$1,900 $1,400–$3,100
3.5 tons $1,200–$2,200 $1,500–$3,400
4 tons $1,300–$2,500 $1,600–$3,700
4.5 tons $1,450–$2,750 $1,750–$3,950
5 tons 1 600–3 000 долл. США 1 900–4 200 долл. США



Стоимость замены конденсатора кондиционера по частям

Блок конденсатора вашего кондиционера содержит наиболее важные механические части системы. Вы можете заменить многие из этих деталей, если они сломаются.

2

1 Полный конденсатор

Condenser Part Material Cost
Capacitor $220–$500
Compressor $1,000–$2,500
Condenser coil $850–$2,700
Condenser fan лопасть 100–200 долл. США
Двигатель вентилятора конденсатора 200–700 долл. США
Контактор 175–400 долл. США
$ 850–3000
Переключатель реле $ 75–300

9004 AC Conderenser Conderenser Coil. до жидкой формы. Змеевики конденсатора являются одной из самых дорогих частей системы для замены.

Самый распространенный тип змеевика имеет трубчато-ребристую конструкцию, которая является наименее дорогой, но при этом наименее эффективной и легко повреждаемой. Конструкция с ребристым плавником более эффективна и с меньшей вероятностью протекает, но ее используют лишь несколько брендов. Самый эффективный тип змеевика конденсатора имеет микроканальную конструкцию, которая требует меньше охлаждающей жидкости и обладает высокой коррозионной стойкостью, но стоит больше всего.

Coil Type Average Cost
Fin-and-tube $850–$1,300
Micro-channel $2,500–$5,500
Spine-fin $1,400– $2,700

Бесплатная цитата:  Получите предложение от эксперта по техническому обслуживанию HVAC сегодня

Дополнительные факторы стоимости замены конденсатора переменного тока

Вот некоторые другие факторы, которые следует учитывать при составлении бюджета на замену конденсатора.

  • Торговая марка по сравнению с обычными запасными частями: Детали конденсатора от известных брендов кондиционеров стоят дороже, но использование нестандартных деталей может привести к аннулированию гарантии на ваш кондиционер.
  • Материал катушки: Алюминиевые катушки дешевле, но их легче повредить и они служат не так долго, как медные.
  • Возраст конденсатора: Если конденсатору более 10 лет, может потребоваться замена всего кондиционера.
  • Затраты на оплату труда: Техники HVAC берут 75–125 долларов в час за работу, а замена конденсатора обычно занимает около четырех часов.
  • Уровень шума: Вы можете приобрести конденсаторы, которые работают тише, но они стоят дороже.
  • Рейтинг SEER: SEER (сезонный коэффициент энергоэффективности) является мерой энергоэффективности. Все, что выше 14, считается хорошим. Чем выше рейтинг SEER, тем выше цена конденсатора.
  • Тип системы: Комплексные системы HVAC содержат все части в одном блоке. Их ремонт стоит дороже, чем сплит-системы переменного тока с наружным блоком.
  • Время: Компании HVAC взимают больше летом, когда они наиболее загружены. Вы также заплатите срочный сбор в размере не менее 100–200 долларов, если вам понадобится срочный ремонт кондиционера.
  • Гарантия: Гарантия производителя обычно распространяется на детали, но не на работу. Домашняя гарантия может покрывать расходы на ремонт или замену деталей, если ваш конденсатор переменного тока выходит из строя из-за износа.



Стоимость ремонта конденсатора переменного тока

Общая стоимость стандартных работ по ремонту переменного тока составляет от 100 до 650 долларов США. Вот некоторые распространенные проблемы с конденсатором и стоимость их устранения.

062
Ремонт.
Ремонт конденсатного насоса $100–$450
Ремонт платы управления $150–700 $
1 Засорение трубопровода или радиатора

Утечка катушки может быть простой и относительно недорогой проблемой, которую можно решить. Однако это становится дорогостоящим, если происходит значительная утечка фреона, и техническому специалисту необходимо собрать и утилизировать незакрепленный хладагент, который токсичен для людей и окружающей среды.



Конденсатор переменного тока Цена за запчасти

Многие детали конденсатора можно отремонтировать вместо замены, включая дорогостоящие детали, такие как компрессор кондиционера и змеевики конденсатора. Однако некоторые компоненты ремонтировать так же дорого, как и заменять.

Condenser Part Material Cost
Capacitor $300–$400
Compressor $600–$1,200
Condenser coil $200–$475
Condenser fan двигатель 550–650 $
Контактор 100–400 $

Другой ремонт кондиционера

Если проблема не только в вашей системе переменного тока, это может быть не только проблема с конденсатором. Вот некоторые другие распространенные расходы на ремонт и замену.

Замена расширительного клапана 10062
Ремонт. 200–600 долл. США
Удаление засора слива 100–150 долл. США
Ремонт воздуховода 500–1200 долл. США $250–$380
Evaporator coil replacement $200–$6,000
Filter drier replacement $300–$500
Fuse replacement $35–$300
Heat pump repair $250 –$950
Ремонт или замена термостата $150–$550

Как работает конденсатор переменного тока

Основная задача блока конденсатора заключается в циркуляции хладагента в системе переменного тока. Когда хладагент проходит через внутреннюю часть системы, называемую устройством обработки воздуха, теплый воздух передает тепло хладагенту, превращая его в газ. Этот газ закачивается в наружный блок конденсатора, где компрессор конденсирует его обратно в жидкость и охлаждает. Вентилятор конденсатора отводит избыточное тепло от змеевиков, а хладагент возвращается в помещение, охлаждая больше воздуха.

Оконные блоки и мини-сплиты без воздуховодов работают одинаково, поэтому части этих блоков должны быть снаружи. Тепло от воздуха в вашем доме передается хладагенту, который затем направляется в конденсатор, где снова охлаждается. Конденсатор не будет работать, если он пропускает хладагент, не может конденсировать хладагент или вентилятор не может охладить свои змеевики.



Замена конденсатора переменного тока своими руками в сравнении с профессиональной заменой конденсатора переменного тока

Замена конденсатора переменного тока — это профессиональная работа, поскольку она требует специальных инструментов и знаний. Возможно, вы сможете выполнить некоторые простые работы самостоятельно, например, очистить катушки от мусора. Вы также можете выполнить некоторые незначительные действия по устранению неполадок, прежде чем вызывать специалиста по ОВКВ. Проверьте автоматический выключатель на перегоревшие предохранители и термостат на неисправности, прежде чем предположить, что что-то не так с переменным током.

Самое главное, регулярно проводите техническое обслуживание системы охлаждения и меняйте воздушный фильтр так часто, как рекомендует производитель. Забитый воздушный фильтр повлияет на производительность и заставит ваш кондиционер работать с большей нагрузкой.



Признаки того, что ваш конденсатор нуждается в замене, аналогичны общим признакам, указывающим на то, что вам необходимо вызвать специалиста по ОВК. Тем не менее, если вы подозреваете, что что-то не так с наружным блоком вашей системы переменного тока, это почти наверняка проблема с конденсатором. Ищите эти знаки:

  • Утечка жидкости вокруг наружного блока
  • Громкий шум из наружного блока
  • Перегрев деталей конденсатора
  • Уменьшенный холодный воздух или общий поток воздуха, поступающий из ваших внутренних вентиляционных отверстий

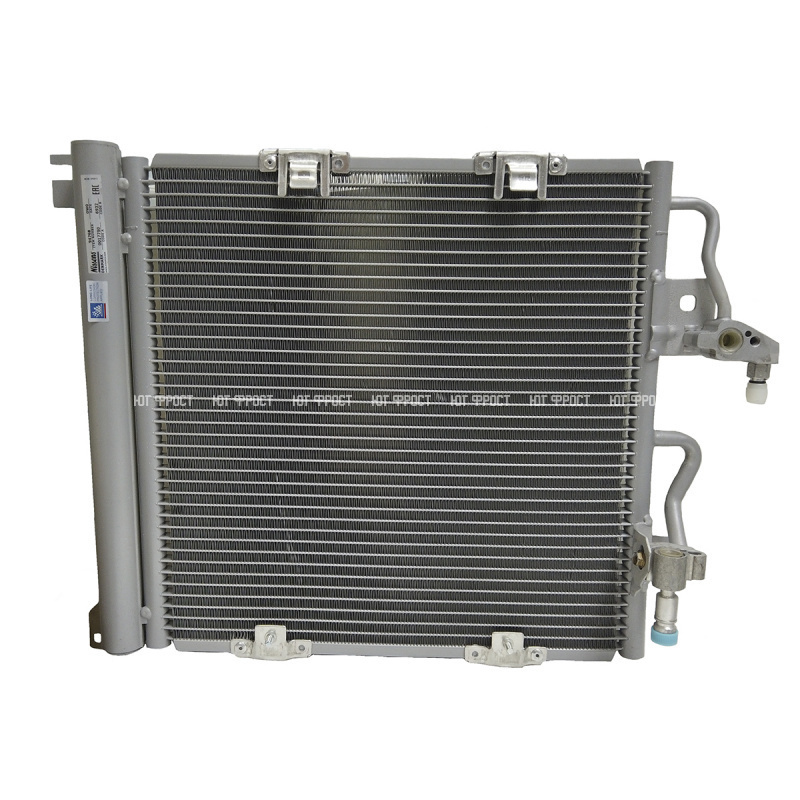

Автомобильный конденсатор переменного тока показывает многие из тех же признаков неисправности. Отнесите свой автомобиль в автомастерскую, если вы подозреваете, что система оставляет лужи хладагента под вашим автомобилем, когда он припаркован.

Бесплатный расчет:  Получите предложение от эксперта по техническому обслуживанию ОВК уже сегодня



Как сэкономить на замене конденсатора переменного тока

Хотя вы не можете заменить конденсатор самостоятельно, вы можете предпринять некоторые шаги для снижения затрат.

  • Выберите энергоэффективный конденсатор с высоким рейтингом SEER.
  • Обеспечьте легкий доступ к конденсатору, чтобы сократить время, затрачиваемое техническим специалистом на выполнение неспециализированных работ.
  • Ознакомьтесь с гарантией на конденсатор, в том числе с тем, что она распространяется и как долго она действует.
  • Если возможно, выполняйте капитальный ремонт ОВКВ в межсезонье, когда трудозатраты ниже.
  • Продлите срок службы вашего конденсатора, снизив нагрузку на систему переменного тока. Регулярно меняйте фильтр и проходите ежегодную настройку.
  • Обычно пора приобрести новый кондиционер, если стоимость ремонта блока или замены основной детали, умноженная на возраст вашего кондиционера, превышает 5000 долларов. Например, вы, вероятно, сэкономите деньги, заменив весь блок, если замена конденсатора стоит 1400 долларов, а системе уже девять лет (1400 долларов x 9= 12 600 долларов США).
  • Думайте о долгосрочной перспективе и выбирайте такие материалы, как медные катушки, которые стоят дороже, но служат дольше и более эффективны.



Наше заключение

Конденсатор является важной частью системы кондиционирования воздуха в вашем доме. Хотя проблема с ним не обязательно означает дорогостоящий ремонт, замена его компонентов может обойтись дорого.

Домовладельцы должны обеспечить регулярное техническое обслуживание и настройку своих кондиционеров, чтобы предотвратить замену конденсатора. Помните, что замена конденсатора может стоить так же дорого, как замена всего кондиционера. Подумайте о покупке нового блока переменного тока, если вашей системе больше 10 лет.

Часто задаваемые вопросы о стоимости замены конденсатора переменного тока

Чтобы поделиться отзывом или задать вопрос об этой статье, отправьте сообщение нашей команде по обзору по адресу [email protected].

Что делает конденсатор? Полное руководство по конденсаторам

Вы зависите от своей системы HVAC, чтобы обеспечить прохладу все лето и тепло всю зиму. Вы знаете, что он точно запускается сразу же, как только меняется температура, но знаете ли вы, что на самом деле происходит за кулисами?

Под этим квадратным металлическим корпусом скрывается сложная система деталей, которые работают в тандеме, чтобы обеспечить комфорт вашей семье в течение всего года. Конденсаторы играют важную роль в этой системе.

Что делает конденсатор и почему это важно? Какую роль они играют в вашей установке HVAC и как вы можете поддерживать ее в отличном состоянии?

Сегодня мы отвечаем на все эти и другие вопросы. Вы уйдете с вновь обретенной признательностью за все компоненты, которые поддерживают работу вашего дома, независимо от того, насколько они большие или маленькие.

Как работает система кондиционирования воздуха?

Прежде чем мы углубимся в детали конденсаторов, полезно понять, как работает ваша система кондиционирования воздуха. Это основная часть вашего дома или офиса, о которой вы можете не задумываться, но от которой в значительной степени зависите ежедневно.

Стандартная система HVAC включает три основных компонента. К ним относятся:

  • Печь переменного тока (электрическая или газовая)
  • Конденсатор переменного тока
  • Испаритель кондиционера

Конденсатор и испаритель функционируют как система змеевиков, соединенных рядом труб, проходящих между ними. Часть конденсатора, компрессор представляет собой тип электрического насоса, который используется для повышения давления газа внутри устройства.

В зависимости от размера и масштаба вашей системы у вас также будут другие детали и аксессуары. Например, многие системы также содержат расширительный клапан, помогающий регулировать и контролировать передачу хладагента по мере его прохождения в змеевики испарителя.

В целом, большая коммерческая система ОВКВ будет выглядеть иначе, чем маленькая домашняя оконная установка. Тем не менее, почти каждая система будет включать некоторые вариации трех вышеупомянутых компонентов.

Однако метод их совместной работы может различаться.

Например, в центральном кондиционере конденсатор и компрессор обычно расположены в одном и том же блоке в системе, расположенной снаружи помещения. С другой стороны, в меньшем оконном блоке конденсатор расположен в задней части блока (а не внутри блока), обращенный наружу.

Что делает конденсатор? Понимание процесса

Компрессор, конденсатор и испаритель являются частью герметичной системы, содержащей негорючий хладагент, называемый хладагентом. Это охлаждающий агент, который фактически генерирует холодный воздух внутри системы.

Как это работает? Хладагент подвергается повторяющемуся процессу испарения, который позволяет системе производить холодный воздух и циркулировать по всей системе кондиционирования через ряд спиральных линий хладагента.

В общем, это не слишком сложный процесс. Конденсатор, однако, играет жизненно важную роль в этом.

Сначала газообразный хладагент поступает в компрессор кондиционера. Компрессор будет сжимать эти газообразные молекулы, что делает их очень горячими. Теперь газ работает как при высоком давлении 90 537, так и при высоких температурах 90 538, из-за чего тепло начинает рассеиваться в воздухе.

После выхода из компрессора газ поступает в конденсатор через серию змеевиков конденсатора, которые обычно сделаны из меди. Внутри этого конденсаторного блока также имеется ряд вентиляторов и набор металлических ребер.

Вместе вентиляторы и ребра помогают отводить тепло от газообразного хладагента, когда он проходит через змеевики. Вскоре газ остывает и снова переходит из газообразного состояния в жидкое.

Когда происходит это преобразование, хладагент перемещается во внутреннюю часть системы HVAC, где он контактирует со змеевиками испарителя системы. Оказавшись там, он поглощает окружающее тепло, что эффективно охлаждает воздух 90 537 вокруг 90 538 змеевиков испарителя. Затем вентилятор в вашем устройстве помогает распространять этот свежеохлажденный воздух по всему дому!

По завершении этого процесса хладагент снова превращается в газ низкого давления. Цикл начинается снова, когда он возвращается к компрессору. Эти шаги будут повторяться столько раз, сколько необходимо, пока воздух в вашем доме не достигнет температуры, которую вы установили на термостате.

Понимание роли конденсатора

Из-за того, что блок конденсатора содержит вентилятор, который нагнетает воздух, многие люди думают, что этот компонент является частью системы HVAC, которая нагнетает воздух в дом и из него.

Однако, как описано выше, конденсатор полностью отвечает за перекачку хладагента. Воздух, который выдувается из конденсатора, генерируется вентилятором, который он использует для собственного охлаждения. Фактический конденсатор не интегрируется в воздуховод вашего дома.

Несколько слов о фреоне

Если вы уже много лет являетесь домовладельцем или владельцем бизнеса, вы можете называть хладагент одним из наиболее распространенных коммерческих торговых марок: фреон или R-22.

На протяжении десятилетий фреон был основным хладагентом, используемым группами специалистов по ОВК по всей стране.

Однако раздел 608 Закона о чистом воздухе 1990 года показал, что, хотя газ может быть эффективным, он не идеален для окружающей среды. В этом законе Агентство по охране окружающей среды США (EPA) определило множество различных озоноразрушающих веществ (ОРВ) и их заменителей, которые могут способствовать загрязнению воздуха в Соединенных Штатах.

К ним относятся несколько синтетических химических веществ, таких как:

  • Хлорфторуглероды (ХФУ)
  • Галоны
  • Гидрохлорфторуглероды (ГХФУ)

В различных отраслях промышленности эти химические вещества используются в разной степени. Например, вы можете найти их в качестве хладагентов, растворителей или даже изоляционных пен.

В Разделе 608 EPA конкретно запрещается кому-либо намеренно выпускать хладагенты ОРВ при обслуживании, обслуживании или утилизации систем кондиционирования воздуха или любого типа холодильного оборудования. Это часть общей цели агентства по сокращению использования и выбросов ХФУ и ГХФУ.

Поскольку фреон является известным ГХФУ, специалисты в этой области постепенно отказываются от его использования, вместо этого переходя к более экологичным альтернативам. Одной из таких альтернатив является Puron или R-410A. Одобренный EPA как приемлемая альтернатива фреону, Puron признан отраслевыми экспертами первым долгосрочным решением, помогающим бороться с истощением озонового слоя.

Хладагент в вашей системе HVAC не должен рассеиваться. Однако, если в вашей системе есть даже небольшая утечка, может начаться утечка хладагента.

Большинство утечек можно отнести к сломанной катушке или изношенному уплотнению. Когда эти проблемы произойдут, вы начнете замечать, что ваша система кондиционирования воздуха работает не так хорошо, как раньше.

Известные системные изменения

Все ли компоненты кондиционеров работают одинаково для всех моделей? Не совсем. Есть несколько заметных вариаций, которые нужно понять. Давайте рассмотрим несколько наиболее распространенных из них.

Оконные кондиционеры

Если у вас мало места или вы просто не хотите возиться с расходами и обслуживанием, связанными с центральной системой кондиционирования воздуха, оконный кондиционер может стать жизнеспособной альтернативой.

В этом блоке все ключевые компоненты объединены в небольшой блок, который, как следует из названия, помещается в оконный проем.

Как все устроено?

В оконном блоке змеевики испарителя будут располагаться близко к передней части блока, а змеевики конденсатора сдвинуты к задней части. Также на задней панели вы найдете вентиляционные отверстия устройства. Они позволяют горячему воздуху выходить из змеевика конденсатора.

Блоки переменного тока сплит-системы

В комплексной системе ОВКВ основные компоненты (змеевики испарителя, конденсатор и компрессор) размещены вместе в одном блоке. Это экономит место в помещении, так как внешний блок обычно размещается на цементной плите снаружи конструкции или иногда на потолке дома или коммерческого здания.

При такой установке внешняя система подключается к системе специально изготовленных воздуховодов, которая соединяет наружный шкаф с комплексными центральными функциями переменного тока, которые контролируются внутри помещения.

Сплит-система переменного тока, с другой стороны, не содержит столько компонентов снаружи. Таким образом, он обычно зарезервирован для помещений, в которых есть место для размещения внутреннего блока большего размера.

В сплит-системе только конденсатор и компрессор находятся в наружном шкафу. В помещении вы найдете еще один шкаф, в котором находится змеевик испарителя. Обычно внутренняя система располагается в подвале или в непосредственной близости от домашней печи или теплового насоса.

В рамках этой системы вентиляционная установка подает холодный воздух по воздуховодам здания. Между тем, специальная медная трубка (известная как комплект трубопроводов) соединяет внутренние и внешние компоненты и подает холодный воздух по всему дому. Внешний конденсаторный блок помогает устранить тепло, поглощаемое хладагентом.

Во многих случаях сплит-системы могут быть более эффективными, чем комплексные системы HVAC. Они также более настраиваемые и обычно требуют меньше обслуживания, чем их аналоги.

Автомобильные кондиционеры

Пока мы обсуждаем различные типы кондиционеров, давайте вкратце коснемся того, которым вы, вероятно, пользуетесь больше, чем любым другим: того, который установлен в вашем автомобиле!

Система кондиционирования вашего автомобиля работает очень похоже на систему в вашем доме. В них вы по-прежнему найдете испарители и конденсаторы, хотя расположение по понятным причинам будет выглядеть немного иначе.

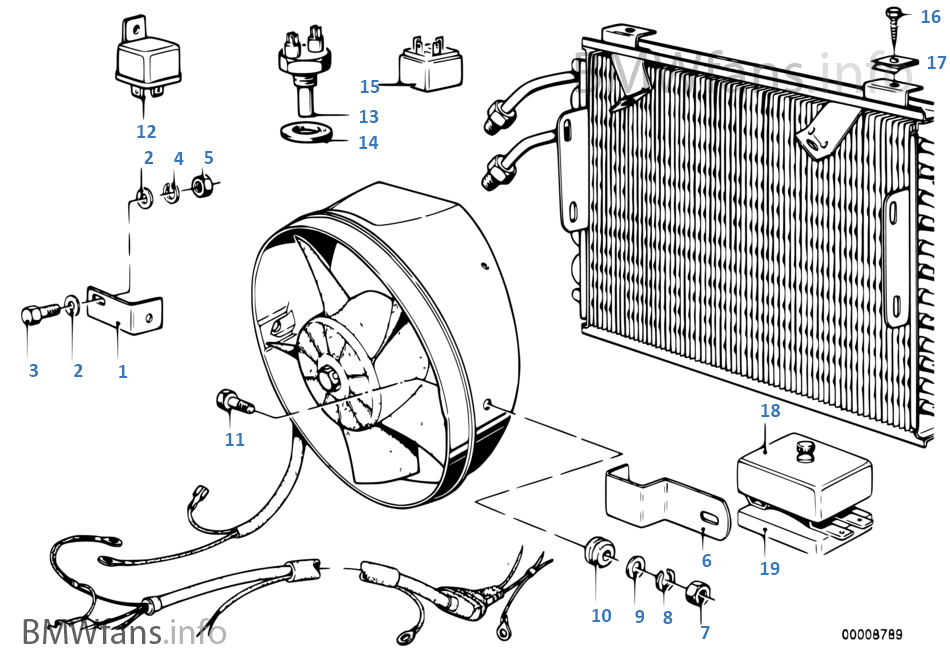

В автомобиле конденсатор переменного тока будет расположен рядом с радиатором двигателя. Вы заметите, что он включает в себя металлические ребра, которые позволяют ему напоминать радиатор. Тем не менее, помимо этого изменения формы, система выполняет большинство тех же функций, что и конденсатор в вашем домашнем блоке.

Проблема с конденсатором переменного тока?

Вам не нужно ждать, пока вы столкнетесь с поломкой блока переменного тока, чтобы понять, что проблема с конденсатором вашего блока.

Это ключевой компонент, помогающий охладить хладагент и преобразовать его обратно в жидкую форму. Он напрямую связан с общей эффективностью вашей системы, и без него другие компоненты становятся бесполезными. Вот почему важно поддерживать его в отличной форме!

Планирование регулярных профилактических осмотров с местной командой техников по ОВКВ — отличный способ быть в курсе любых проблем и помочь решить их, прежде чем они превратятся в еще большую головную боль.

Что может произойти с вашим конденсаторным блоком, что может привести к его повреждению? Есть несколько проблем, которые могут возникнуть при нормальном износе. Со временем вы можете заметить следующие проблемы:

  • Грязные змеевики конденсатора
  • Засорение змеевиков конденсатора
  • В противном случае повреждены змеевики конденсатора

При возникновении любого из этих красных флажков вы можете не заметить немедленного снижения производительности. Например, когда ваш конденсаторный блок не соответствует номинальным характеристикам, хладагент все еще может превращаться в жидкость и продолжать проходить через остальную часть вашей системы кондиционирования воздуха. Однако, если этот хладагент не будет успешно охлажден до нужной температуры, система станет менее эффективной и более подверженной поломкам.

Законопроект о высокой энергии

Без высококачественного конденсатора вашей общей системе ОВКВ придется работать намного усерднее, чтобы генерировать холодный воздух и перекачивать его по всему дому, чтобы достичь заданной температуры. Если вы не почувствуете разницу сразу, вы заметите ее другими способами.

Дома самым очевидным признаком является счет за электроэнергию, который на удивление выше обычного. Вы можете не осознавать, что ваша система работает намного тяжелее из-за поломки конденсаторного блока. Если проблема возникает в вашем автомобиле, это снижение производительности приведет к снижению эффективности использования топлива, в результате чего вы будете использовать больше бензина и чаще заправляться.

Недостаток холодного воздуха

Конечно, одним из первых и наиболее важных предупредительных признаков, на которые следует обратить внимание, если вас беспокоит качество вашего конденсатора, является отсутствие холодного воздуха.

Если вы начали замечать, что вашему дому или машине требуется больше времени, чтобы остыть, или они просто не так освежают, как раньше, возможно, пришло время пересмотреть этот компонент. Хотя виноват может быть неисправный конденсатор, важно понимать, что вы также можете столкнуться с утечкой хладагента.

Как уже упоминалось, это может произойти, если в испарителе или змеевике конденсатора есть даже крошечная трещина. Из-за их небольшого размера эти утечки может быть очень трудно найти и устранить, и многие специалисты по ОВиК рекомендуют заменить треснувший змеевик или конденсаторный блок, а не ремонтировать его или заделывать.

Утечки и шумы

В других случаях проблемы с конденсатором будут более заметными и очевидными.

Если вы заметили, что вокруг вашей системы HVAC скапливается намного больше жидкости, чем может образоваться при обычном конденсате, это может указывать на проблему с вашим устройством. То же самое верно, если вы слышите громкие необычные звуки, исходящие из вашего устройства!

Поддержание вашего конденсаторного блока переменного тока в отличном состоянии

Теперь, когда вы знаете, что может произойти, если с вашим конденсаторным блоком возникнет проблема, какие шаги вы можете предпринять, чтобы убедиться, что он остается в отличном состоянии?

Защитить конденсатор не так уж сложно. Тем не менее, лучший способ действий — всегда позволять профессиональной команде техников осмотреть ваши системы. Несмотря на то, что существует множество онлайн-руководств и ресурсов, призванных помочь вам выполнить ремонт самостоятельно, в конечном итоге вы можете причинить больше вреда (и потратить больше денег), если ваши попытки исправить проблему не пойдут по плану.

Если вы находитесь в районе Остина, наша команда поможет вам получить услуги по кондиционированию воздуха и отоплению в жилых помещениях, а также коммерческие услуги HVAC-R. Мы также предоставляем ряд услуг по охлаждению, фильтрации и очистке воздуха, а также техническое обслуживание и ремонт в режиме 24/7.

А пока давайте рассмотрим несколько способов, которые помогут продлить срок службы вашего конденсатора.

Обслуживание автомобильной системы кондиционирования воздуха

Чтобы поддерживать автомобильный конденсатор переменного тока в отличном состоянии, не забывайте следовать рекомендуемому графику обслуживания вашего автомобиля.

Когда вы отправляете свой автомобиль в уважаемый местный дилерский центр или кузовной цех, их осмотр должен быть тщательным и включать проверку всех основных компонентов вашего двигателя, включая автомобильную систему кондиционирования.

Обслуживание вашего оконного блока кондиционирования

Является ли ваша система кондиционирования оконным блоком? Если это так, у вас есть несколько особых соображений, которые следует иметь в виду.

Во-первых, важно следить за погодными условиями. Хотя ваше устройство должно быть устойчивым к атмосферным воздействиям и способным противостоять стихиям, вы должны принять меры, чтобы подвергать его как можно меньшему воздействию влаги.

Даже если на улице душно, старайтесь не включать оконный блок во время сильного ливня. Это может привести к попаданию влаги в конденсатор. Со временем это может привести к коррозии. Когда это произойдет, ваше устройство станет более уязвимым для треснувших змеевиков и утечек хладагента. Небольшие дожди — это нормально, но старайтесь не использовать устройство, если вы знаете, что надвигается сильный шторм!

Обслуживание сплит-системы ОВКВ

Что делать, если у вас сплит-система ОВКВ или обычная комплектная модель? В обоих случаях лучше позволить профессиональной сервисной команде регулярно проверять и обслуживать его.

Когда они это сделают, убедитесь, что они проверили все основные компоненты системы. Кроме того, они также должны проверить уровень хладагента. Помимо этих шагов, не так уж много специальных действий, которые нужно предпринять, чтобы ваш конденсатор работал должным образом.

Один превентивный шаг, который может очень помочь? Время от времени осматривайте наружный блок ОВКВ. Убедитесь, что нет скошенной травы, листьев, веток или любого другого мусора во дворе, который может попасть в ваше устройство или помешать его работе.

Как в коммерческих, так и в жилых помещениях владельцы домов или предприятий нередко сажают кусты, кусты или деревья вокруг своих квартир в качестве естественного средства маскировки. Пока они расположены достаточно далеко, чтобы не мешать устройству, это хорошая практика.

Однако, если они разрослись или начинают занимать пространство, найдите время, чтобы подстричь их обратно. Особенно в осенний сезон вы можете заметить ягоды или орехи рядом с вашими юнитами, а цветы, как правило, опадают ближе к весне.

Все это может попасть в конденсатор и нарушить его работу. Хотя крышка системы HVAC может помочь защитить их временно, их не рекомендуется использовать в течение длительного времени, так как они могут задерживать влагу.

Получите максимальную отдачу от вашей системы HVAC

Независимо от того, поднимается температура или падает, высокопроизводительная система HVAC необходима для любого дома или предприятия.

Хотя вы можете не до конца понимать, как работает каждый отдельный компонент, вы наверняка заметите, когда один из них выйдет из строя или начнет изнашиваться. Вот почему разумно узнать как можно больше об основных частях и о том, как они все работают вместе.
