Конденсатор, как и компрессор, является одним из главных компонентов любой холодильной системы. Он служит для переноса в окружающую среду тепловой энергии хладагента, и параметры этого агрегата могут быть разными. В отдельных случаях, исходя из этих характеристик, пользователь и выбирает кондиционер, поэтому об особенностях конденсатора следует знать заранее.
Как работает конденсатор?
Тепло хладагента посредством конденсатора обычно передается воздуху или воде. При этом показатель тепла приблизительно на 30% превышает холодопроизводительность самого кондиционера, и если последняя, к примеру, равна 20 кВт, то конденсатор способен выделить 25-27 кВт тепла.
Особенно популярными на рынке являются конденсаторы с воздушным охлаждением.
В чем особенность таких конденсаторов?

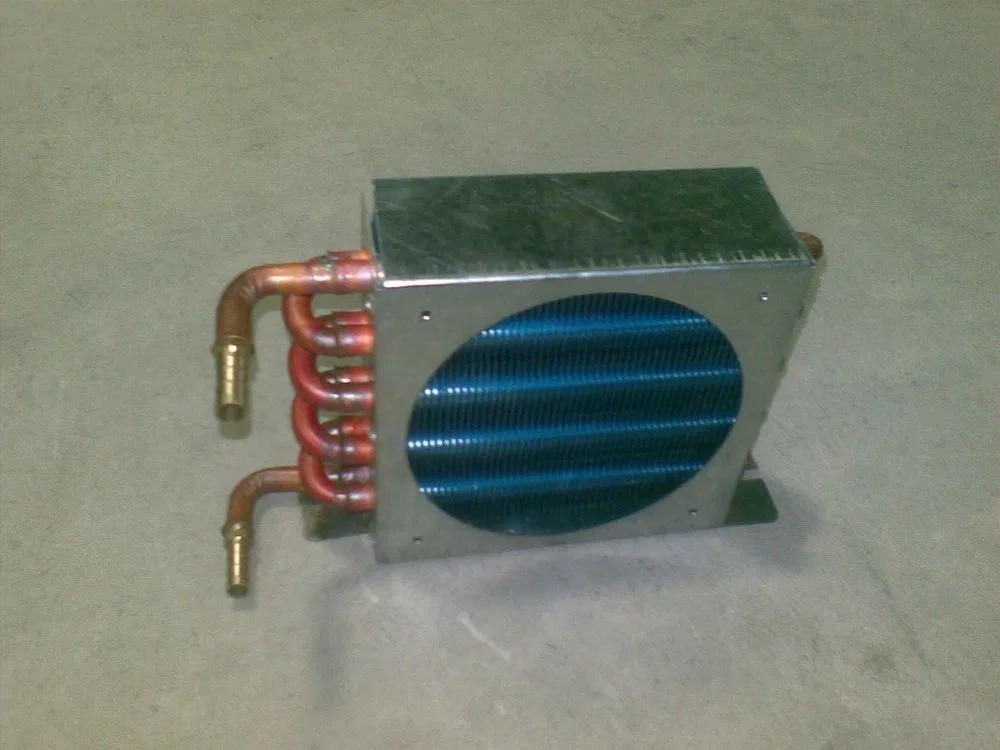

Этот агрегат состоит из теплообменника и вентиляторного блока, оснащенного электродвигателем. По трубкам теплообменника движется хладагент, а вентилятор обдувает их, таким образом охлаждая. Скорость потока обычно составляет 1-3,5 м/с.
При этом теплообменник состоит из оребренных трубок, имеющих диаметр в пределах 6-20 мм (выбирать нужный диаметр следует в зависимости от ряда факторов, включая потери давления, легкость обработки и др.) и расстояние между ребрами на уровне 1-3 мм. Как правило, трубки являются медными, и этот материал используется потому, что он не окисляется и обладает высокой теплопроводностью. Ребра при этом чаще всего изготавливают из алюминия.
Тип ребер может быть разным, что влияет на гидравлические и тепловые параметры теплообменника. Так, сложный профиль, имеющий множество выступов и просечек, может создать завихрения воздуха (турбулентность), который будет омывать теплообменник.
При этом трубки могут соединяться с ребрами двумя способами:
- В ребрах проделываются отверстия, в которые вставляются трубки теплообменника. Это самый простой способ. Однако такое соединение снижает теплопередачу, поскольку контакт между трубками и ребрами будет не очень плотным, а если среда в конденсаторе будет загрязнена, на месте прилегания может образоваться коррозия, что еще сильнее снизит производительность агрегата.
- В местах соединения трубок и ребер устанавливаются воротнички (буртики). Такой способ считается более сложным и дорогим, однако именно он позволяет увеличить поверхность теплообмена. Дополнительно же отдачу тепла хладагента увеличивают, создавая рифление внутренней поверхности трубок обменника. Это обеспечивает турбулентность при течении хладагента.
Как правило, в конденсаторе устанавливают 1-4 ряда трубок. Располагаются они по направлению потока хладагента, но иногда их могут также устанавливать в шахматном порядке, чтобы увеличить эффективность теплопередачи.
Как происходит охлаждение?
Следует помнить, что интенсивность теплообмена никогда не бывает одинаковой, пока хладагент движется по трубкам. В обменник он поступает сверху, а затем движется вниз. Вначале, когда хладагент захватывает 5% поверхности теплообменника, охлаждение оказывается самым интенсивным – скорость его движения высока, как и разница температур охлаждающего воздуха и самого хладагента. Далее, захватывая 85% поверхности (основной участок движения), хладагент конденсируется, и его температура остается константной. Затем, остальные 10% поверхности хладагент проходит, охлаждаясь. В этот момент он имеет жидкое состояние.
Конденсация хладагента происходит при температуре, превышающей температуру окружающего воздуха примерно на 10-20 градусов. Обычно он конденсируется при 42-55 градусах, хотя температура нагретого воздуха, выходящего из теплообменника, бывает всего на 2-5 градусов ниже температуры конденсации.
Как работают конденсаторы с водяным охлаждением?
Такие агрегаты могут иметь конструкцию трех разных типов. В частности, в продаже представлены:
1. Кожухотрубные конденсаторы.
Представляют собой стальной цилиндр, по обоим концам которого устанавливаются стальные решетки. К ним крепятся головки с патрубками, которые позволяют подключить агрегат к системе водяного охлаждения. В решетки также интегрируются медные, оребренные снаружи трубки – именно по ним и будет протекать вода. Как правило, диаметр трубок составляет 20 и 25 мм. Теплообмен в них максимально повышен, а холодная вода поступает снизу и затем выходит сверху. Как правило, эту воду берут из систем оборотного водоснабжения.
При работе такого конденсатора, пар хладагента из компрессора поступает в верхнюю часть кожуха из стали. Трубки с холодной водой омываются им, а затем пар заполняет все пространство между трубками и кожухом. В нижней части агрегата находится патрубок, который отводит жидкий хладагент. При контакте с водой пар хладагента тоже становится холодным, конденсируется при температуре, которая приблизительно на 5 градусов выше температуры выходящей воды, и накапливается на дне кожуха.
В отдельных случаях кожухотрубный конденсатор имеет также участок для дополнительного охлаждения, который располагается на дне и представляет собой пучок трубок, разделенных с основным трубопроводом перегородкой. Вода минимальной температуры, поступившая в конденсатор, вначале проходит этот участок, а затем поступает в основной трубопровод. Для передачи 1 кВт тепла проточной воде от хладагента в таком конденсаторе расход самой воды составляет примерно 170 л в час.
2. Конденсаторы «труба в трубе».
Этот тип агрегатов представляет собой систему двух спиральных трубок, одна из которых располагается внутри второй. По внешней или внутренней трубке впоследствии движется хладагент, а вторую выбирают для движения воды. Обе жидкости движутся навстречу друг другу, причем хладагент поступает в трубку сверху и выходит снизу, а вода – наоборот. При этом внутренняя трубка изготавливается только из меди, а внешняя может быть как медной, так и стальной. Также поверхности обеих трубок могут быть оснащены оребрением, повышающим эффективность теплообмена.
Лучше всего конденсаторы этого типа использовать в автономных системах кондиционирования или же установках охлаждения малой мощности. При этом следует учитывать главный недостаток такого оборудования – его конструкция неразъемна, поэтому трубки можно очищать только с применением химических средств.
3. Пластинчатые конденсаторы.
Эти агрегаты состоят из нескольких рядов пластин из стали, которые располагаются «елочкой». Как и в предыдущем варианте, вода и хладагент внутри теплообменника движутся навстречу друг другу. Для этого используются независимые контуры циркуляции.
Такие виды конденсаторов отличаются множеством преимуществ:
- они обладают очень эффективным теплообменом,
- они очень компакты,
- они отличаются малым весом,
- хладагент и охлаждающая вода имеют не слишком большую разницу температур, причем при поступлении в конденсатор температура воды, как правило, составляет 16 градусов, а в момент конденсации хладагента она достигает 32-36 градусов (если же температура поступающей воды составляет 24 градуса, то хладагент конденсируется при 37-40 градусах).
Учитывая это, пластинчатые конденсаторы могут использоваться в холодильных установках малой или средней мощности. При этом максимально возможное давление в рабочем режиме в водяном контуре будет равно 1 МПа, а в контуре хладагента будет всегда составлять 2,45 МПА.
Конденсаторы пусковые для кондиционеров в категории “Электрооборудование”
Конденсатор пусковой для кондиционера 30 mf наружного блока
На складе в г. Запорожье
Доставка по Украине
286 грн
Купить
TehnoMaster – запчастини для побутовой техніки
Пусковой конденсатор для компрессора кондиционера 25 Мкф
На складе в г. Запорожье
Доставка по Украине
по 216 грн
от 2 продавцов
216 грн
Купить
Garant-Сервіс

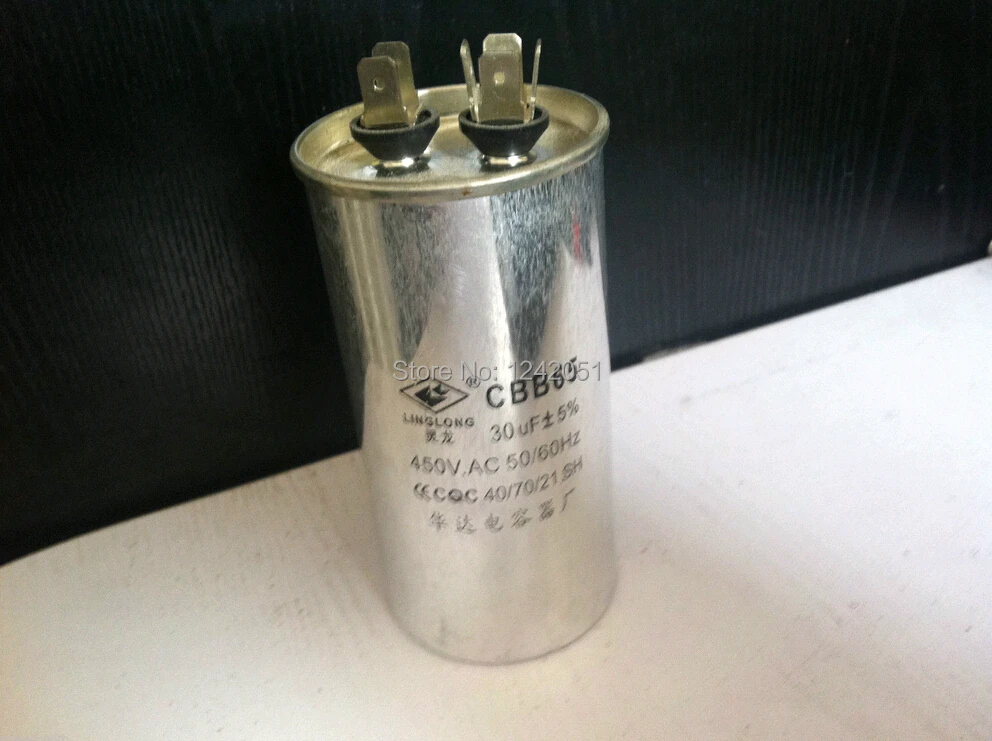

Конденсатор пусковой 30/1.5uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
158 грн
Купить
Интернет магазин “Merloni”
Конденсатор пусковой 35/1.5uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
158 грн
Купить
Интернет магазин “Merloni”

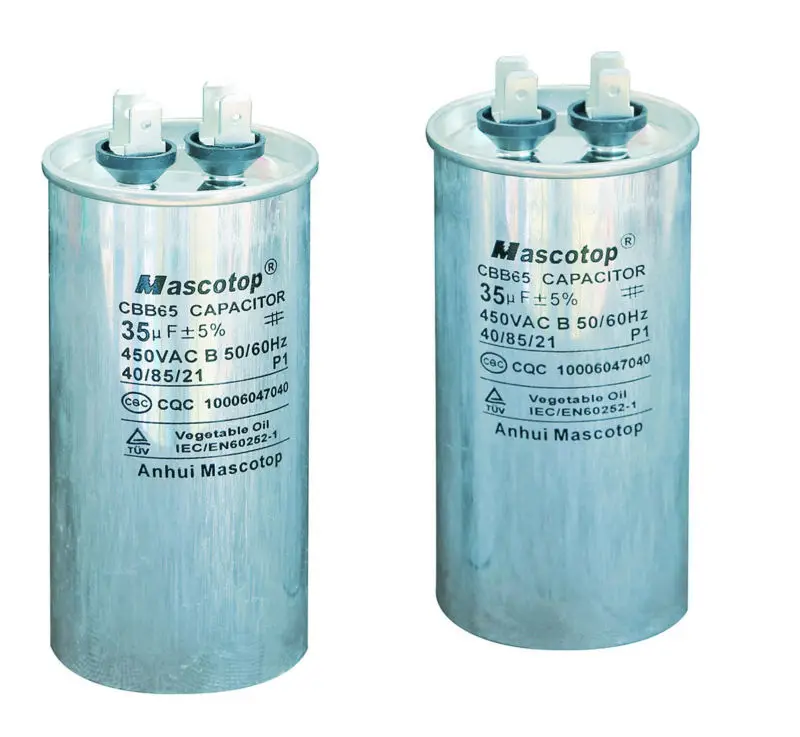

Конденсатор пусковой 35uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
187 грн
Купить
Интернет магазин “Merloni”
Пусковой конденсатор CBB60 12mf MFD 450V для кондиционера
На складе в г. Запорожье
Доставка по Украине
154 грн
Купить
TehnoMaster – запчастини для побутовой техніки
Конденсатор пусковой 30/1.5uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
158 грн
Купить
Zap-chasty.com.ua
Конденсатор пусковой 35/1.5uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
158 грн
Купить
Zap-chasty.com.ua
Конденсатор пусковой 35uF 450V для кондиционера
На складе в г. Кривой Рог
Доставка по Украине
187 грн
Купить
Zap-chasty.com.ua
Пусковой конденсатор CBB-65 45 MF 450V для кондиционера
Доставка из г. Запорожье
262 грн
Купить
TehnoMaster – запчастини для побутовой техніки
Конденсатор пусковой кондиционера для сплит системына 25 mf, конденсатор на кондиционер
Доставка из г. Запорожье
292 грн
Купить
TehnoMaster – запчастини для побутовой техніки
Конденсатор пусковой 100 мкф 250в для компрессоров, холодильных установок, насосов, кондиционеров
Доставка по Украине
178.50 грн
Купить
НашКлимат
Конденсатор пусковой 100 мкф 450в для кондиционера
Доставка по Украине
415.50 грн
Купить
НашКлимат
Конденсатор пусковой 150 мкф 250в для компрессоров, холодильных установок, насосов, кондиционеров
Доставка по Украине
178.50 грн
Купить
НашКлимат
Конденсатор пусковой 200 мкф 250в для компрессоров, холодильных установок, насосов, кондиционеров
Доставка по Украине
217.50 грн
Купить
НашКлимат
Смотрите также
Конденсатор пусковой 30 мкф 450в для кондиционера
Доставка по Украине
178.50 грн
Купить
НашКлимат
Пусковой емкостный конденсатор CBB65 40 MFD 450V для кондиционера
Доставка из г. Запорожье
250 грн
Купить
TehnoMaster – запчастини для побутовой техніки
Пусковой конденсатор СВВ60 для стиральной машины Saturn
На складе в г. Харьков
Доставка по Украине
166 грн
136 грн
Купить
⭐️ТехОснова⭐️ – оригинальные запчасти в технику для дома

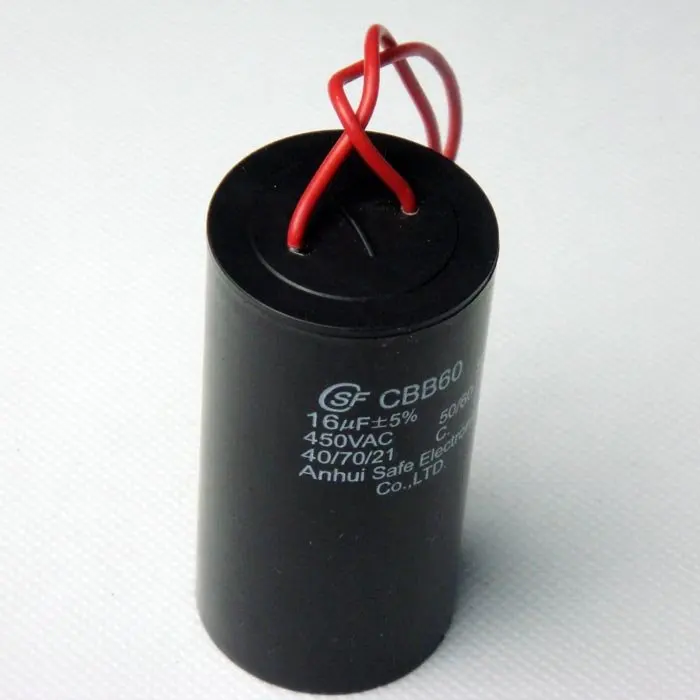

Пусковой конденсатор для насоса клеммный CBB-60 450VAC 16 mF
