Вакуумный насос своими руками

Просмотров: 17206

Мы предлагаем вам инструкцию по изготовлению этого агрегата собственными руками.

Работа вакуумного насоса основана на разработке внутренних областей, которые разряжены. Области обладают низким давлением вакуума путем различных приспособлений. В этой статье мы рассмотрим, как сделать вакуумный насос своими руками, используя подручные материалы.

Виды вакуумных насосов

Все вакуумные насосы подразделяются на следующие виды:

  1. Водокольцевые. Понижение давления образуется, когда вращается лопастное колесо и захватывается вода, подавляющая цилиндрический корпус от насоса. Из-за действия центробежной силы жидкость льнет к стенкам камеры. Недостаток и обязательный элемент этого механизма в том, что для работы ему нужен постоянный доступ к воде.
  2. Роторные пластинчатые. Принцип работы заключается в вращении ротора в замкнутой камере.
    Ротор при этом располагается эксцентрично. В пазы ротора устанавливается одна или две пластины. При движении эти пластины движутся в сторону стенок камеры и перемещают частями газы всасывающего патрубка к нагнетенному.
  3. Если есть только одна сквозная пластина, то получаются две камеры. Если пластин четыре, значит, рабочих камер так же должно быть четыре.
  4. Организовать работу роторного насоса можно без центробежных пластин. Тогда ацентрированный ротор должен вращаться в камере насоса и перемещать части перекачивающегося газа, которые ограничены передвигающейся перегородкой, поступательно перемещающейся при вращении эксцентрика.
  5. Насосы, которые работают на основе движения мембраны. С помощью штока, который соединен с кривошипно-шатунной конструкцией, к ней переходит возвратно-поступательное движение. Следует подобрать соответственный корпус от ненужного устройства или механизма. Лишние отверстия в корпусе необходимо запаять или заварить.

Собираем вакуумный насос своими руками

Изготовление ваккумного насоса своими руками начинается с роторного узла. Для этого понадобятся пластмассовые цилиндрические шайбы соответствующего размера. Роторный узел можно вдобавок проточить и отшлифовать токарным станком по металлу, что придаст ей идеальную форму и гладкую поверхность. Намного сложнее изготовить полости для устанавливания движущихся пластин. Сначала необходимо сделать шаблон и провести разметку пазов. Стороны полостей, находящиеся по бокам, можно спилить слесарной ножовкой. Чтобы удалить лишние материалы в глубине паза, нужно просверлить отверстие с таким же диаметром, как ширина прореза под пластины. Для обеспечения максимальной гладкости стенок посадочной камеры, их нужно обработать с помощью напильника и хорошенько отшлифовать наждачным листом.

Изготовление пластины. Этот элемент конструкции можно соорудить из соответствующих по величине полос из пластмасса, полости которых следует тщательно обработать. Постарайтесь подобрать наиболее высокопрочные и надежные заготовки, дабы избежать быстрого износа деталей. Для того чтобы пластина с корпусом не создавали трения, необходимо воспользоваться смазочными жидкостями.

Для более удобного использования можно присоединить на резьбе штуцера к выходному и входному отверстию. Эта дополнительная деталь облегчит закрепление шлангов к насосу. После такой установки следует проконтролировать работу системы без привода. Если недостатков и нарушений не обнаружено, нужно собрать корпус и подключить его к основанию вращения. Также важно уделить особенное внимание установлению уплотнителей, которые защитят выход жидкости, в местах, где детали корпуса соединяются.

Таким образом, можно изготовить один из видов вакуумных насосов самостоятельно.

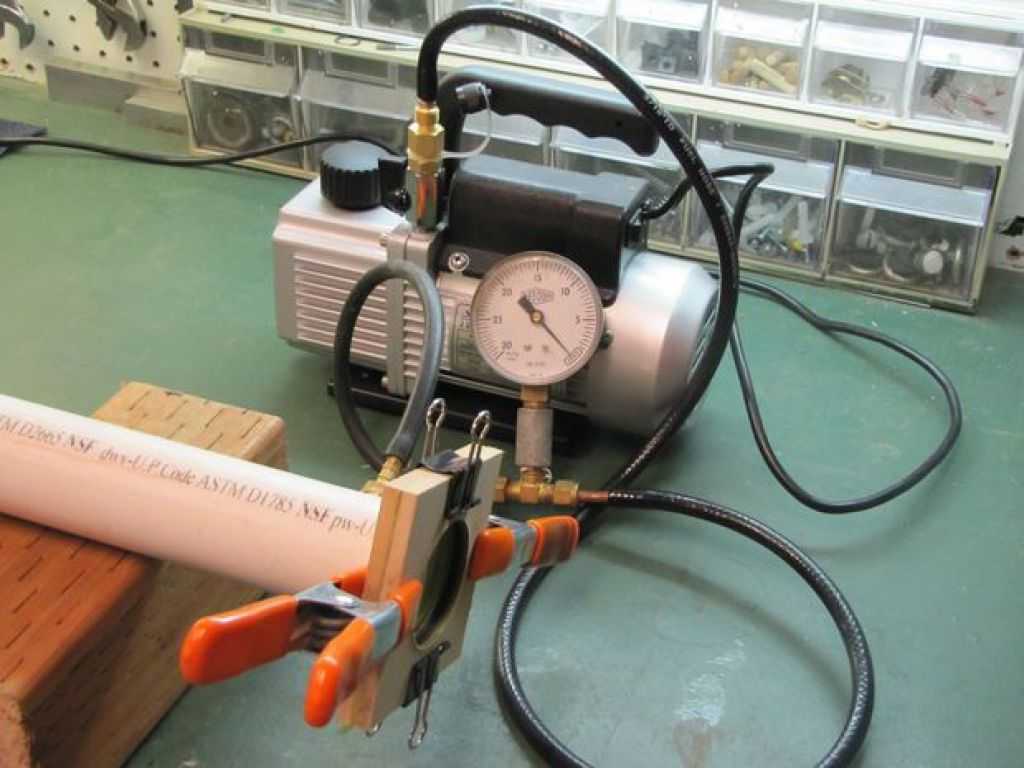

Вакуумное прессование фанеры.Выбираем вакуумный насос

В этой статье мы рассмотрим выбор насоса для вакуумного прессования. Скорость и Максимально допустимое давление. Вакуумные насосы зачастую оценивают по силе откачки газов, которая измеряется в CFM (кубические футы в минуту).  Это зависит от скорости, с которой вакуумный насос может откачивать и выделять воздух при нулевом давлении. Насос, рассчитанный на 1 кубический фут в минуту, будет работать без перебоев, если его вакуумный мешок 4′ x 4′ содержит люминесцентную индикаторную панель. Мешки, размер которых 4′ x 8′, применяются для насосов больших размеров со скоростью 3 CFM.


Если ваш вакуумный-пресс будет иметь изогнутую фанерную обшивку или изогнутое ламинирование, то насос должен быть в три раза быстрее.Это означает, что вакуумный насос с мощностью 3 кубических фута в минуту хорошо подойдёт для вакуумных мешков 4′ x 4′. Почему? В среднем, в мешке с изогнутым ламинированием в три раза больше воздуха, чем в мешке с люминесцентной индикаторной панелью.


Качество вакуумных насосов зависит от максимального количества вмещаемого вакуума, который измеряется в дюймах ртутного столба и обозначается “Hg”. Для вакуумного фанерования минимально допустимый уровень вакуума составляет 18Hg. В идеале, уровень вакуума должен достичь отметки 21Hg.  Максимально допустимый уровень вакуума- 25. 5Hg. Если превысить допустимую цифру, то вы можете сломать свой вакуумный насос. Слишком высокий уровень вакуума может испортить фанерную обшивку (привести к вздутию древесины).

Типы вакуумных насосов
Перед тем, как купить вакуумный насос или сделать его своими руками нужно узнать побольше об их видах. Вот несколько вариантов:

Диафрагменный насос
Диафрагменный насос очень тихий и износостойкий.  Этому насосу не требуется смазка и он маленького размера. Это идеальные насосы для вакуумной установки. Их мощность от 1 до 3 CFM.

Диафрагменный вакуумный насос Gast
Плунжерный насос (насос с возвратно-поступательным движением) не такие тихие, как диафрагменные насосы, но такие же износостойкие. Они редко нуждаются в смазке. Их средняя мощность от 2 до 5 CFM.











Вакуумный насос Томаса Пинстона
Масляные насосы не такие громкие, как плунжерные насосы, но не достаточно тихие, как диафрагменные насосы. Такие насосы обладают особенностью выделять пары в атмосферу. Для большинства пользователей, такое свойство создаёт проблемы во время выключения насоса. Масляные насосы нуждаются в постоянной смене масла, и потребляют много электричества. Их мощность от 3 до 6 CFM.



Вакуумный насос Robinaire
Центробежный лопастной насос не требует масла и смазки. Насосы такого типа редко ломаются, но при работе они очень сильно нагреваются. Будет довольно плохо, если цепь тепловой защиты сломается во время использования насоса. Лучше находится рядом с центробежным насосом, если тот начнёт перегреваться. Их средняя мощность от 5 до 20 CFM. Так что, если вы приобрели насос такого типа, то стоит купить контролёр состояния насоса с точным выключателем.







Пластинчато-роторный вакуумный насос
 Компрессор хладагента (холодильный компрессор) тоже можно использовать для уменьшения работы вакуумного-пресса. Они довольно тихие, но медленные, когда речь идёт о большом объёме вакуума. Их средняя мощность 1 CFM.







Вакуумный насос Manufactur
 Самые известные фирмы вакуумных насосов – это Gast Manufacturing и Rietschle Thomas. Обе фирмы выпускают различные модели вакуумных насосов. Есть так же множество других известных компаний: Alcatel, Edwards, Sargent, Welch, Busch и Leybold. Эти фирмы предлагают высокотехнологические вакуумные насосы для работы в сфере науки и промышленной индустрии.




Возобновление давления
Для вакуумного насоса очень важно уметь восстанавливать давление. Многие маленькие насосы работают при нулевом давлении. Это означает, что если вы сбросите настройки давления, и включите насос снова, то он вероятнее всего не заработает.  Некоторые пластинчато-роторные вакуумные насосы и компрессоры хладагента могут автоматически перезапускать давление в системе. Хорошая новость, что систему каждого насоса можно перезагрузить автоматически.



Как изготовить вакуумный насос, принцип работы

Множество различных устройств, порой незаметных, помогает значительно улучшить жизнь каждого из нас.

И понимаем их важность мы порой уже тогда, когда эти помощники по той или иной причине выходят из строя. Приобретение нового прибора порой требует значительных затрат, что подталкивает гибкий человеческий ум к изобретению их заменителей, изготавливаемых с меньшими финансовыми затратами. Предлагаем инструкцию по изготовлению вакуумного насоса из различных материалов своими руками.

Принцип работы подобных агрегатов основан на создании внутренних разреженных областей с низким давлением (вакуума) посредством тех или иных приспособлений благодаря различным физическим законам. Принципиально все вакуумные насосы можно разделить на следующие группы.

В первую входят приборы водокольцевого принципа действия. Зона пониженного давления в них образуется при вращении лопастного колеса и захватывании воды, подаваемой в цилиндрический корпус насоса. Жидкость, благодаря действию на нее центробежной силы прижимается к стенкам рабочей камеры.

Вторая группа вакуумных насосов носит название роторных пластинчатых. Принцип их работы основан на вращении в замкнутой камере ротора, расположенного эксцентрично. В его пазы устанавливают одну или несколько пластин, которые при движении под действием упоминавшейся уже центробежной силы движутся в направлении стенок камеры и порционно перемещают газы от всасывающего патрубка к нагнетающему.

При наличии одной сквозной пластины образуется две камеры, при наличии четырех пластин количество рабочих камер так же равно четырем.

Возможна организация работы роторного  насоса бес центробежных пластин в его конструкции. В этом случае ацентрированный ротор вращается в камере насоса и перемещает порции перекачиваемого газа, ограничиваемые подвижной перегородкой, перемещающейся поступательно при вращении эксцентрика.

Следующую группу образуют насосы, действие которых основано на движении мембраны, которой сообщается возвратно-поступательное движение посредством штока, соединенного, как правило, с кривошипно-шатунным механизмом. Они имеют название мембранных и могут применяться как для работы с активными жидкостями и газами, так и с малоактивными. При небольшой амплитуде движения мембраны производительность насоса сравнительно невелика. Увеличение хода толкателя приводит к быстрому износу основного рабочего узла и необходимости его частой замены.

В том случае, если у вас возникла необходимость самостоятельного изготовления вакуумного насоса, предлагаем обратить внимание на роторную группу механизмов. Подберите соответствующий корпус от пришедшего в негодность другого механизма или устройства. В случае наличия в корпусе лишних отверстий их следует заварить, запаять или вставить на резьбе с уплотнителем заглушки из винтов подходящего диаметра.

Следующий этап – изготовление роторного узла. Его не сложно сделать из пластмассовой цилиндрической шайбы подходящего размера. Ее можно дополнительно проточить и зашлифовать на токарном станке по металлу для получения идеальной формы и высокой гладкости поверхности. Более сложным является изготовление полостей для установки подвижных пластин. Для этого следует изготовить шаблон и выполнить разметку пазов. Боковые части полостей можно пропилить слесарной ножовкой. Для удаления лишнего материала в глубине паза просверлите отверстие, диаметр которого равен ширине прорези под пластины. Для обеспечения минимальной шероховатости стенок посадочных камер их необходимо обработать напильником и тщательно зашлифовать наждачной бумагой.

Последний обязательный элемент конструкции – пластины. Их так же можно изготовить из подходящих по размеру пластмассовых полос, тщательно обработав все плоскости. Во избежание быстрой изнашиваемости деталей подбирайте более прочные заготовки. Кроме этого возможно предусмотреть периодическую подачу в области трения пластин с корпусом смазочных жидкостей.

Для удобства использование к входному и выходному отверстиям присоедините на резьбе штуцера, облегчающие крепление к насосу шлангов. Установите детали в корпус и проконтролируйте работу приспособления без привода. При отсутствии недостатков соберите корпус  и подсоедините его к источнику вращения.

Так же сравнительно не сложно изготовить и водокольцевой насос. Его недостатком является необходимость постоянного доступа к источнику воды – обязательному элементу работы подобных приспособлений. Крыльчатку, необходимую для работы устройства можно подобрать готовую, подходящую по размеру к найденному вами корпусу. Следует уделить особое внимание возможности установки уплотнителей, предохраняющих выход жидкости через места соединения деталей корпуса.

Таким образом, изучив боле подробно устройство и принцип действия тех или иных видов устройств, например, вакуумных насосов, можно изготовить некоторые их виды самостоятельно.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Вакуумный насос для откачки воздуха своими руками.

Вакуумная камера для дегазации своими руками Как сделать самодельный вакуумный насос

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

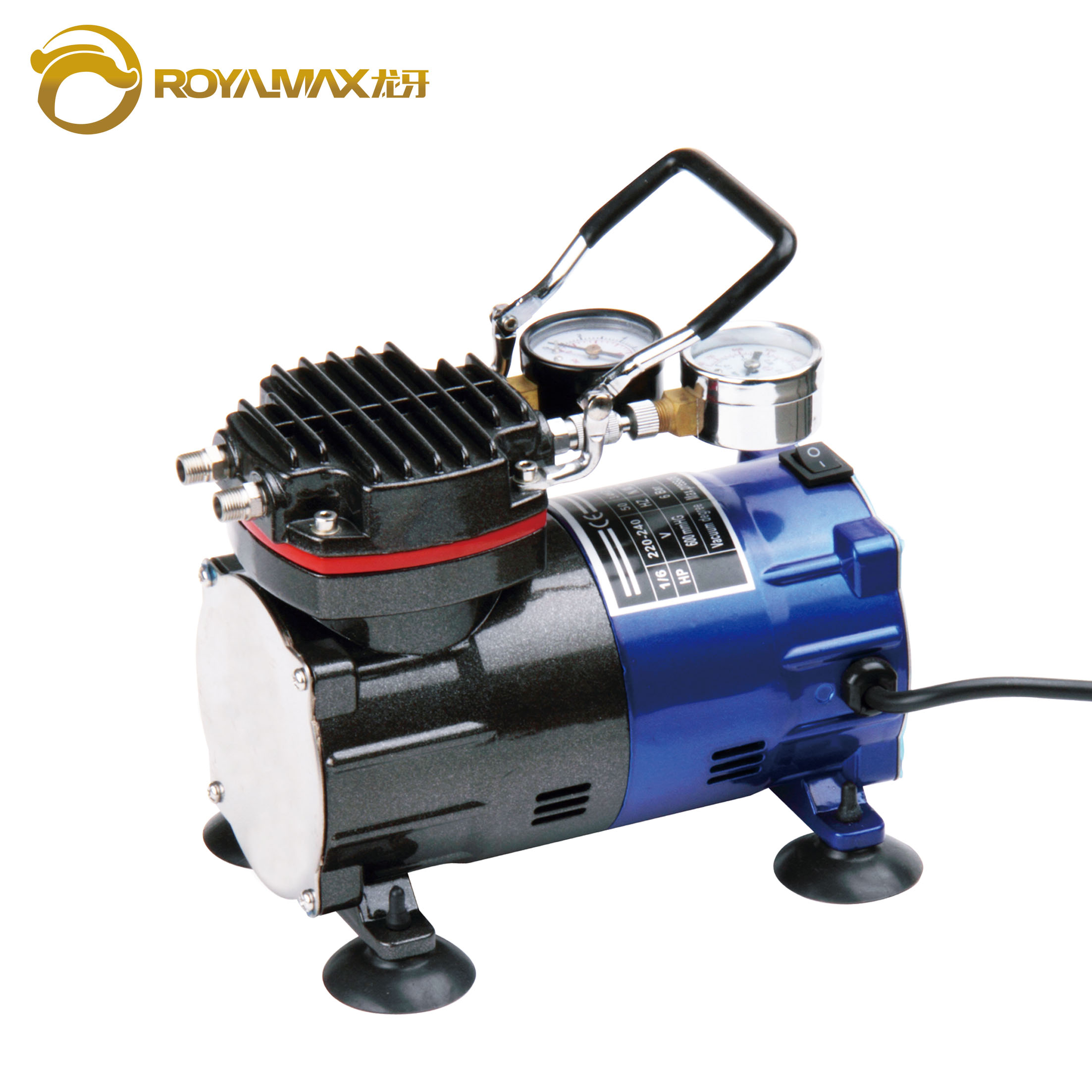

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

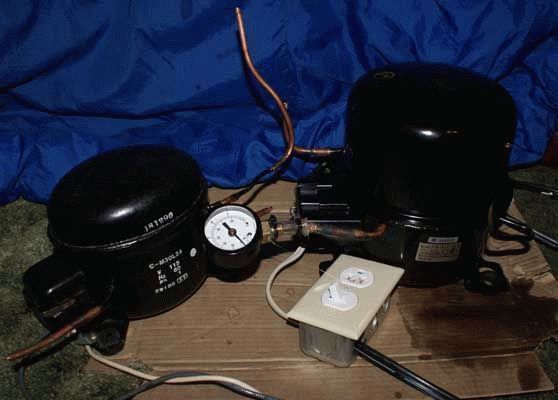

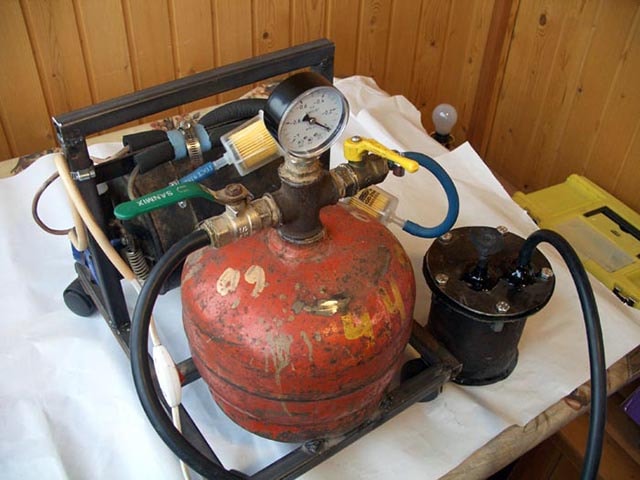

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • Вакуумный насос своими руками из компрессора от холодильника

    В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

    • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
    • Шлангами стыкуются все детали, фильтр.
    • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

    Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

    Применение ресиверов

    Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

    При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

    Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

    Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

    Особенности эксплуатации

    Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

    Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Вакуумный насос, предназначенный для выкачивания воздуха или других газов из какого-либо объема, широко применяется – для хранения пищевых продуктов, вещей, маринования и др. Покупать такой предмет обихода не всегда выгодно, цена вакуумных насосов достаточно велика. Поэтому можно сделать насос самостоятельно.

Переделка манжетного насоса в вакуумный

Для работы понадобится обычный манжетный насос (велосипедный или автомобильный). Насос необходимо в первую очередь разобрать, то есть раскрутить. Затем следует снять манжет и повернуть его в обратную сторону и снова собрать насос.

В месте крепления шланга (на входе в насос) крепят обратный клапан (можно купить в магазине или снять с аквариумного компрессора), который будет пропускать воздух из объема, а обратно – нет. Таким образом, получается простейший маломощный бытовой вакуумный насос.

Более подробно о том, как сделать вакуумный насос, Вы можете узнать из статей на сайте ilovekiario.ru.

Вакуумный насос из компрессора

Компрессор лучше взять достаточно мощный – от любого бытового прибора, но лучше от холодильника или кондиционера. Из него необходимо извлечь конденсатор и испаритель, посредством перерезания трубок. На входе в компрессор крепят воздушный фильтр (можно приобрести в автомобильном магазине) и шланг. Вакуумный насос готов!

Единственный минус такого насоса будет в невозможности его использования для откачки паров жидкостей, это может привести к поломке компрессора (т. к. жидкость будет оседать внутри компрессора, но эта проблема решается установкой отстойника), а значит и насоса.

Можно сделать вакуумный насос и из аквариумного компрессора — достаточно просто поменять обратные клапаны внутри компрессора местами и компрессор вместо того, чтобы нагнетать воздух, будет его откачивать.

Вакуумный насос из медицинского шприца

Конечно, такой насос справится только с небольшими объемами газов, но для эксперимента и игры он подойдет отлично. К пластиковому тройнику необходимо присоединить одинаковые отрезы пластиковой трубки, по диаметру совпадающей с входным отверстием шприца. Н

осик шприца крепится к третьему выходу тройника (два других должны быть напротив друг друга), обратные клапаны (две штуки из аквариумного компрессора) крепят к оставшимся выходам тройника по типу указателя вход-выход (один клапан смотрит на тройник, другой от него). Насос готов!

Насос из пластиковых бутылок

Необходимо взять две пластиковые бутылки разного размера, чтобы одна из них без сопротивления входила в другую, но при этом свободного места оставалось в минимальном количестве (тогда не придется уплотнять внутренние стенки бутылки).

У большей бутылки срезается верх, а у меньшей делается несколько отверстий в дне. Меньшая бутылка помещается в большую, в которую вкручивается шланг от велосипедного насоса (в обратном направлении). Простейший насос-помпа готов. Меньшая бутылка работает как поршень.

Как видно, вакуумные насосы возможно сделать в домашних условиях своими руками, используя то, что есть под рукой. А найти им применение в быту не составит труда.

Вас может заинтересовать

Насос омывателя лобового стекла

Автомобильный насос от прикуривателя

Умер топливный насос ВАЗ 2110

Насос гидроусилителя руля Фольксваген

Топливный насос высокого давления и его особенности

Насос гидроусилителя руля Лачетти

Топливный насос высокого давления

© 2010-2017 гг. Все поедем! — При полном или частичном копировании материалов ссылка на Все поедем! обязательна.

Вакуумный насос может пригодиться в самых разных ситуациях, но не всегда разумно тратить деньги на приобретение той вещи, которую любой мужчина может сделать самостоятельно. Именно поэтому, прежде чем покупать такой нанос, прочитайте инструкцию, как сделать вакуумную помпу самостоятельно. Возможно, вам не придется тратить деньги на его приобретение. Ведь для создания такой помпы не потребуется закупать дорогостоящие материалы, все необходимое найдется у каждого мужчины в гараже или на полке с инструментами.

Как сделать вакуумную помпу своими руками?

Прежде чем начинать начитать делать вакуумную помпу самому, надо понять, как это совершить и что для этого потребуется. Такую вещь можно изготовить из автомобильного или велосипедного насоса манжетного типа, это самый простой способ сделать вакуумную помпу.

Возьмите обычный автомобильный или велосипедный насос и раскрутите его. Обязательно разверните манжету прибора в обратную сторону и соберите в обратной последовательности насос. После таких действий насос будет втягивать воздух, что и даст образование вакуума.

Теперь необходимо сделать самую сложную часть – монтаж обратного клапана. Его можно взять от компрессора аквариума, или найти похожий вариант. Клапан устанавливается в шланг насоса и препятствует обратному проникновению воздуха. Тщательная герметизация сделает помпу еще более эффективной.

Это самый просто способ, которым как можно сделать вакуумную помпу в домашних условиях, так и сэкономить деньги на приобретении специального прибора. Он подойдет, если вам не требуется создавать слишком глубокий вакуум. Примерная мощность такой помпы — 80% отсасывания воздуха. Если же образовавшегося безвоздушного пространства не достаточно, следует приобрести специальный насос для создания вакуума.

Среди популярных методик увеличения мужского полового органа есть несколько, наиболее эффективных, и при этом доступных для реализации в домашних условиях. Вакуумная помпа – приспособление, которое уже не первый год используется для достижения эффекта увеличения пениса. В ассортименте магазинов для взрослых представлены самые разнообразные варианты помп различной комплектации. Но, такое устройство без труда и особых затрат каждый мужчина может легко сделать своими руками.

Приспособление, эффективно увеличивающее мужское достоинство можно изготовить из подручных материалов, но для начала нужно узнать и понять в чем заключается принцип действия, и каков механизм помпы. На самом деле, устройство вакуумной помпы достаточно простое, но несоблюдение правил ее изготовления и использования может привести к трагическим последствиям.

Вакуумный увеличитель промышленного производства состоит из нескольких функциональных частей. Колба – емкость, в которой вакуум воздействует непосредственно на объект увеличения, а так же насос, обеспечивающий откачку воздуха из ее полости. Как правило, емкость и насос соединены переходником – пластиковой или резиновой трубкой, благодаря которому уменьшается интенсивность воздействия вакуума на мягкие ткани мужского достоинства, благодаря чему исключается травматический эффект.

Устройство предназначено для воздействия на ткани фаллоса вакуумом. За счет образовавшегося давления происходит усиление кровообращения и активируется дренаж лимфы. За счет такого воздействия возобновляется кровоснабжение мелких капилляров, а так же в мягких тканях образуются микротравмы, провоцирующие незначительную отечность, что и дает практически моментальный эффект роста в длину и в объеме.

Использование такого механизма для мужчины показано не только для увеличения физических параметров полового органа – длины и диаметра. Помпа для члена благотворно влияет и на здоровье репродуктивной системы.

  • За счет усиления кровообращения устраняется половая дисфункция, восстанавливается эрекция и снижается риск развития импотенции.
  • В долгосрочной перспективе улучшается качество сексуальной жизни и продолжительность полового акта за счет усиленного кровоснабжения тканей.
  • При правильном подходе к использованию приспособления процедуры будут оказывать профилактическое воздействие для предотвращения заболеваний мочеполовой системы.
  • Благодаря дренажному эффекту улучшается циркуляция лимфы, что позволяет активировать местный иммунитет и защитить здоровье репродуктивной системы.

Для изготовления устройства своими руками в домашних условиях необходимо изначально найти подходящие материалы. Важно понимать, что материалы должны быть безопасными. Итак, что же понадобиться для изготовления вакуумного устройства для увеличения члена?

  1. Прежде всего, необходимо подобрать подходящую колбу. Размер и объем рассчитываются на основании исходных параметров – длины и окружности полового органа. Для таких целей можно использовать баллон от аэрозольного дезодоранта, пластиковую бутылку, ненужный кондитерский шприц.
  2. Понадобиться так же небольшой отрезок пластиковой трубки, – приобрести такую деталь для изготавливаемого устройства можно в аптеке (система для капельницы).
  3. Так же необходим насос, который будет откачивать воздух из колбы. Для таких целей можно использовать объемный шприц, резиновую грушу (спринцовку), обычный насос для мячей или надувных шаров.
  4. Для скрепления и герметизации понадобиться герметик или силиконовый клей.
  5. Необходимо подобрать подходящий материал для манжета на отверстие колбы, который будет обеспечивать герметизацию и исключит травмы полового органа.

Описание сборки приспособления

Сборка приспособления, призванного увеличить пенис осуществляется в несколько этапов. В общей сложности на это уйдет не больше получаса, если все необходимые материалы окажутся под рукой. Итак, как сделать вакуумный увеличитель мужского достоинства?

  1. Для начала необходимо подготовить колбу. В ней проделывают 2 отверстия – одно небольшое, диаметр которого совпадает с окружностью переходника – резиновой, пластиковой или силиконовой трубки.
  2. С помощью герметика или клея необходимо присоединить к колбе трубку-переходник. В месте соединения переходника с колбой не должно быть даже микроскопических отверстий, так как это будет препятствовать откачке воздуха.
  3. На наружное отверстие колбы необходимо прикрепить манжет, который будет обеспечивать герметичность в месте входа полового органа в емкость и предотвратит травмы. Для надежности нужно зафиксировать его с помощью клея.
  4. Заключительный этап – соединение переходника с насосом или резиновой грушей. В месте соединения трубки с насосом так же не должно быть даже небольших отверстий – нужно использовать герметик, чтобы обеспечить целостность конструкции.

Распространенные ошибки при изготовлении

В сборке самодельного увеличителя пениса нет ничего сложного. Но, если будут допущены ошибки, полученный механизм не будет полноценно выполнять свои функции. Каковы самые распространенные ошибки в изготовлении изделия?

  • Слишком длинная трубка-переходник. Из-за этого снизится эффективность вакуумного воздействия.
  • Чрезмерно короткий переходник или его отсутствие так же нежелательно, так как воздействие вакуума может стать травмирующим.
  • Использование слишком большой емкости – это так же является типичной ошибкой. Чем больше ее объем, тем мощнее должен быть насос для откачки воздуха.
  • Негерметичное соединение составляющих механизма – ошибка, которая так же не позволит использовать устройство по назначению с максимальной эффективностью.

Основные правила использования

Принцип действия и правила использования механизма такие же, как и у увеличителя промышленного производства. Важно соблюдать рекомендации, чтобы избежать негативных последствий. Как правильно пользоваться увеличителем пениса?

  1. Во-первых, следует соблюдать гигиенические правила – приспособление необходимо содержать в чистоте и перед использованием промыть дезинфицирующим раствором, чтобы в случае получения микротравм не занести инфекцию.
  2. Для каждой процедуры следует использовать лубрикант – аптечную смазку или другие подходящие для этого масла. Например, вазелиновое или оливковое масло.
  3. В очищенную колбу вводится пенис так, чтобы манжет плотно соприкасался с кожей в области лобковой кости. Во время процедуры она примыкает к телу перпендикулярно.
  4. После этого с помощью насоса откачивают воздух. Максимальная длительность вакуумного воздействия на половой орган – от 30 до 60 секунд для одной процедуры. За 1 раз допустимо 10-15 повторов.

Преимущества самодельной помпы

Главным достоинством самодельного устройства является его доступность – приспособление, сделанное своими руками, обойдется в 10-15 раз дешевле готового аппарата. Кроме этого, это решение оптимально подходит для тех, кто испытывает стеснение в магазинах с подобными товарами. Ну и конечно же, самодельный инструмент можно максимально адаптировать под индивидуальные анатомические особенности.

Вакуумный массаж – не панацея!

Важно понимать это и не возлагать чрезмерных надежд на самодельное чудо-устройство. Не во всех случаях приспособление может помочь в решении проблемы. Для того, чтобы эффективно справиться с проблемами в сексуальной сфере лучше доверить это дело специалистам!

Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно. С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант – как сделать вакуумный насос своими руками.

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

Преобразование манжетного насоса


Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.

Последовательность действий по модернизации своими руками выглядит так:

  1. Автомобильный насос раскручивается.
  2. Снимается манжет и поворачивается наоборот.
  3. Далее прибор собирают, разница лишь в том, что манжет развернут в обратную сторону.
  4. На входе в насос, там, где прикручен шланг, через который будет производиться откачка воздуха, прикручивают обратный клапан. Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.

Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

Преобразование компрессора


Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:

  1. Компрессор освобождают от конденсатора и испарителя. Для этого необходимо перекусить медные трубки, которые соединяют приборы.
  2. Обеспечить компрессору правильное подключение к сети.
  3. На входное отверстие компрессора крепится воздухофильтр тонкой очистки, его можно приобрести в автомагазине.
  4. Прикрепляем гибкий шланг соответствующего диаметра к входному отверстию прибора.
  5. Компрессор подключается в сеть и начинает функционировать как достаточно мощный вакуумный насос.

Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.

Преобразование медицинского шприца


Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

  1. Пластиковый тройник.
  2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
  3. Два аквариумных обратных клапана.
  4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Низковакуумный насос


Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

Простейший вакуумный насос


Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

  1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.
  2. Шланг от велосипедного насоса.

У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия. Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.

Основные типы вакуумных насосов:

  1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
  2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
  3. Мембранно-поршневые вакуумные аппараты – нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции. Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Вакуумный насос в быту


Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

Вакуумные насосы изначально создавались для промышленного использования. Громоздкие, мощные и технически сложные в конструкции агрегаты стояли на заводах и предприятиях, а цена на них была попросту огромна.

В наше время вакуумные модели стали применятся и в быту. И хотя они намного дешевле своих промышленных версий, приобретение вакуумных насосов все равно проблемная вещь. К счастью, всегда имеется возможность сделать вакуумный насос своими руками, не потеряв при этом в качестве созданного прибора.

1 Как из автомобильного насоса сделать Вакуумный?

Легче всего самодельный вакуумный насос сделать из банального манжетного насоса, использующегося в автомобилях.

Более того, вполне подойдет и велосипедный насос, хотя для его модернизации в вакуумный образец бытового типа необходимо будет потратить больше времени и средств, поэтому преобразование автомобильного насоса является более предпочтительным вариантом.

Поэтапно процесс модернизации автомобильного насоса в необходимый вакуумный выглядит так:

  • Необходимо раскрутить автомобильный насос;
  • Далее манжет разворачивается на 180 градусов;
  • Остается лишь собрать механизм в обратной последовательности.

Разворачивать манжет на 180 градусов необходимо потому, что при таком его расположении самодельный агрегат сможет вытягивать воздух из емкости. Мощности вытягивания воздушных масс более чем достаточно, если, конечно же, такой ручной самодельный насос не будет применяться для получения глубокого вакуума.

Вторым этапом модернизации автомобильного насоса будет создание обратного клапана. Наиболее подходящим механизмом для подачи воздуха в емкость от компрессора является любая подходящая по параметрам пластиковая деталь. Ее следует установить между шлангом и насосом.

В целом на этом модернизация обычного автомобильного образца для получения на выходе вакуумного окончена. Казалось бы, что после этого задаться вопросом «как сделать ?» уже не получится.

Но на самом деле данный способ может подойти далеко не всем, поэтому существует еще несколько способов создания импровизированного вакуумного насоса своими руками.

1.1 Водокольцевой насос вакуумного типа

Ручной насос такого вида изготавливается с использование корпуса имеющего цилиндрическую форму. Сам корпус необходимо положить внутрь вала с рабочим колесом, который имеет небольшие лопасти.

Далее необходимо создать подачу воду в корпус устройства, которая, собственно, и заставит колесо с лопастями вращаться. Надо понимать, что жидкость при воздействии центробежной силы непременно устремится к стенкам устройства. А вот в центре устройства будет вакуум.

Такого рода устройства применяются не только в сельскохозяйственной технике, но и даже устанавливаются в заводское оборудование.

Следует заметить, что водокольцевой вид насоса имеет существенные недостатки, что ограничивают спектр его применения. Это такие недостатки, как:

  • Необходимость в постоянном улавливании и последующей утилизации, иногда даже и рециркуляции, так называемых теряющихся рабочих жидкостей, процесс утилизации которых должен проходить с включением отходящих газов;
  • Необходимость в постоянном пополнении объемов рабочих жидкостей в самом механизме;
  • Необходимость создания системы для охлаждения использующейся жидкости, что просто обязательно при работе вакуумного насоса такого типа, так как при отсутствии снижения давления образующихся паров выход из строя оборудования просто неизбежен.

2 Как сделать вакуумный насос из больничного шприца?

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков. Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

  • Пластиковый тройник;
  • Один штуцер;
  • Сопло;
  • Ядро.

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум. Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон. Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса.

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится – необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Важно помнить, что самодельные вакуумные насосы уступают своим аналогам разрабатываемым специализирующимися компаниями. Более того, самодельные насосы чаще выходят из строя и в некоторых случаях могут привести к аварийной ситуации во всей системе, к которой подключены, а не только во внутреннем механизме.

Поэтому создание насоса из больничного шприца или велосипедных аналогов — это не выход. Однако в некоторых ситуациях можно обойтись применением и таких самодельных агрегатов. В любом случае решение остается за вами.

2.1 Пример создания самодельного вакуумного насоса из медицинского шприца (видео)

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Вакуумный пресс своими руками. Часть IV. Вакуумная система

Страница 1 из 2

Слово «вакуум» имеет два основных смысловых значения: 1. пространство, лишенное какого-либо вещества; 2. среда, содержащая газ, давление которого значительно ниже атмосферного. Нас будет интересовать последнее определение, так как задача вакуумного пресса состоит в создании под облицовочной плёнкой, герметично закрепленной в столе, отрицательного давления воздуха, по отношению к атмосферному. Проще говоря, необходимо выкачивать из-под пленки за определенное время нужный объем воздуха, чтобы пленка смогла обтянуть поверхность заготовок.

Цели, преследуемые при конструировании вакуумной системы (системы удаления, откачивания воздуха), пересекаются с общими постулатами постройки пресса (см. «Часть I. Введение»). Конкретизируем основные из них:

  1. Вакуумная система должна содержать минимум уникальных комплектующих, поставляемых под заказ. В идеале, компоненты вакуумной системы должны быть всегда в наличии в розничной торговой сети.
  2. Приоритет в выборе будем отдавать компонентам, имеющим низкую цену при удовлетворительной надежности и удобстве эксплуатации. В случае нештатной ситуации – выхода из строя любого компонента системы – предприятие должно позволить себе приобрести любой компонент, либо заблаговременно приобрести запасные части.
  3. Вакуумная система должна обеспечивать скорость откачивания воздуха и глубину вакуума, достаточные для изготовления типовых плоских (не гнутых/радиусных) мебельных фасадов и дверных накладок.
  4. Система удаления воздуха должна быть нетребовательна к регулярности технического обслуживания, параметрам окружающей среды и качеству электропитания.
  5. Органы контроля и управления вакуумной системы должны быть максимально простыми, должны информировать оператора о текущем давлении по плёнкой и давать возможность плавно регулировать скорость набора вакуума (выкачивания воздуха).



Составные части вакуумной системы:

  1. Вакуумный водокольцевой насос типа ВВН с баком для воды.
  2. Вакуумный трубопровод, посредством которого происходит доставка воздуха из стола к насосу, и в который вмонтированы запорно-регулировочная арматура (кран) и прибор контроля давления (вакуумметр).
  3. Вакуумная (воздухопроницаемая) столешница из МДФ, позволяющая откачать воздух из каждой точки стола при любом положении заготовок и облицовочной плёнки.


Составные части вакуумной системы пресса.



Устройство вакуумного водокольцевого насоса типа ВВН. Монтаж насоса, подключение накопительной ёмкости для воды.

Сердцем вакуумной системы по праву является вакуумный насос. Будем строить пресс на основе водокольцевого насоса ВВН1-1,5-5,5, обладающий достаточно высокими характеристиками для нашего применения. Основные технико-технические характеристики насоса ВВН1-1,5-5,5:

  • Номинальная производительность – 1,57 м3/мин.
  • Остаточное давление – 0,45 мм.рт.ст.
  • Частота вращения – 1500 об/мин.
  • Мощность электродвигателя – 5,5 кВт.
  • Напряжение электродвигателя – трехфазное, 380 В.


Устройство вакуумного насоса ВВН1-1,5.



Согласно инструкции по эксплуатации, принцип действия насоса следующий:

В цилиндре, в направлении указанном стрелкой, вращается эксцентрично установленное рабочее колесо 3. Рабочая полость, образующаяся между втулкой рабочего колеса, корпусом и водяным кольцом, делится на отдельные ячейки лопатками рабочего колеса.
При работе насоса вода, под действием центробежной силы, отбрасывается от втулки колеса к корпусу. При этом объем ячеек на стороне всасывающего окна 1 увеличивается и происходит всасывание газа (воздуха). Затем объем ячеек уменьшается, происходит сжатие и выталкивание газа через нагнетательное окно 2.
Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через электронасос непрерывно циркулировала чистая (без механических примесей) вода. Вода подводится к центральному отверстию «В» в корпусе насоса и отводится посредством водоотделителя, который предназначен для отделения воды от газа, так как вместе с газом, выходящим из нагнетательного патрубка насоса, выбрасывается так же и вода (почти в том количестве, которое поступило в насос).
Водоотделитель представляет собой вертикальный цилиндрический бачок. В центр днища бачка вварен отрезок трубы, к нижнему концу которого приварен фланец, служащий для крепления его к фланцу нагнетательного патрубка насоса. К верхнему концу трубы приварены три ребра, к которым приварен т.н. фонарь. В верхней крышке бачка имеется отверстие с рефлектором, через которое воздух выходит в окружающую среду.


Принцип действия вакуумного насоса ВВН1-1,5. Отверстие для забора воды не обозначено (расположено перпендикулярно рисунку).



Вакуумный насос монтируют на жестком основании (бетонном полу или специальном фундаменте), выставляют по уровню и жестко закрепляют с помощью анкеров через штатные отверстия. Имеет смысл поставить насос в какой-либо поддон, предназначенный для сбора вытекающей из сальника воды. При удовлетворительном состоянии сальника, поддон наполняется водой, примерно, за один рабочий день. Вода из поддона может вычерпываться вручную, механизировано (с помощью какого-либо мини-насоса), либо самотёком отводится в канализацию через стационарно уложенную трубу.


Габаритные чертежи вакуумного насоса ВВН1-1,5-5,5 “Ливгидромаш”.



Рядом с насосом устанавливают накопительный бак для воды, объемом не менее 30 л. К баку подсоединяют две трубки на разных высотах: снизу – для забора воды насосом, сверху – для слива отработанной воды обратно в бак. Нижняя трубка должна располагаться на высоте 100-150 мм, из соображений предотвращения попадания в насос осадочного мусора со дна. В процессе циркуляции, вода нагревается, что ухудшает работу насоса. Для наилучшего естественного охлаждения, бак должен быть изготовлен из материала, хорошо проводящего тепло (например, сталь, алюминий). Труба подачи воды в насос должна иметь кран, вкручиваемый в нижнее заборное отверстие насоса, с помощью крана перекрывают подачу воды в моменты простоя. Соединение бака с насосом выполняют с помощью гибких шлангов (выдерживающих температуру до 100°C), крепя их металлическими хомутами.



Монтаж вакуумного насоса.




Предыдущая   1 2   Далее

Как и из чего сделать вакуумный насос своими руками? Вакуумный насос своими руками из компрессора Что можно сделать из вакуумного насоса

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Что такое вакуумный насос

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия – из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Для чего применяют вакуумные насосы

Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров:


Принцип работы и простейший вакуумный насос

Простейший вакуумный насос – это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства – за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок.

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный – для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

Масляные и безмасляные компрессоры высокой производительности

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:


Дальше все просто – в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

Что такое насос и для чего он служит, многие знают из личного опыта, но в отношении вакуумного прибора ситуация несколько иная. Это специфическое оборудование изготавливается промышленно и простому обывателю вовсе не интересно, где его применяют. Все же он способен хорошо послужить и для личных целей, но так как высокая стоимость такого оборудования будет неуместна для применения в домашних условиях, то мы рассмотрим, как сделать вакуумный насос самостоятельно, и для каких целей он может потребоваться домашнему умельцу.

Согласитесь, что эксперимент просто ради эксперимента не слишком хорошее занятие. Поэтому, конструируя такой прибор, нужно знать, для каких целей он потребуется вам лично. Итак, зачем нужно тратить время, силы и средства на создание этого агрегата:

  • Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

  • В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

  • Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.
  • Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Какие бывают самодельные насосы

В зависимости от предназначения, они могут быть самыми разными:

  • Самый простой насос, предназначенный для создания вакуума в небольших объемах, очень доступен, так как это обыкновенный медицинский шприц. Если его нет в наличии, то купить шприц можно в любой аптеке, подобрав необходимый размер.
  • Можно переделать обыкновенный автомобильный насос.
  • Достаточно большое разряжение можно получить, используя компрессор от холодильника.

Бывают случаи, когда необходима большая мощность, поэтому рассмотрим, как сделать вакуумное оборудование своими руками из подручных материалов.

Делаем вакуумный насос

С тем, как шприцом откачать воздух, проблем не возникает, поэтому перейдем сразу к переделке обыкновенного насоса в вакуумный.

Метод несложен, и необратимых действий делать не нужно. Открутив крышку цилиндра, извлеките из него шток, открутите манжету, разверните ее на 180 градусов и закрепите в таком положении. Таким образом, вместо накачивания он будет втягивать воздух. Однако нужна еще одна деталь – клапан. В автомобильных и велосипедных камерах в роли клапана служит золотник, препятствующий выходу воздуха из нее, так и в устройстве вакуумного насоса необходим клапан, который не даст воздуху вернуться в откачиваемый резервуар.

Эту деталь нужно приобрести, и разрезав шланг, вставить и хорошо закрепить, чтобы не было подсоса воздуха.

Клапан одностороннего действия и если его установить неправильно, то создать вакуум не получится.

Для того чтобы понять, как его ставить, подуйте в него. Та сторона, от которой воздух проходит, вставляется во вторую часть шланга, идущего туда, где нужно создать вакуум.

Если же качать насосом нет желания, или же нужно делать это продолжительное время, то можно использовать компрессор от старого холодильника. Для того чтобы извлечь такой компрессор правильным образом, аккуратно обрежьте идущие от него медные трубки ножовкой по металлу.

Обратите внимание на то, как он подключен к электросети – на самом компрессоре, или недалеко от него должно находиться реле. При его отключении запомните, как подключены провода.

Если с электричеством не дружите, тогда сфотографируйте, потому что при неправильном подключении компрессор работать не будет! Сделав все эти операции, включите его в сеть. На выход всасывающей трубки можно натянуть дюритовый шланг и пользоваться.

Если нужно достичь большего коэффициента разреженности, то можно немного переделать бытовой компрессор, который способен накачивать воздух под большим давлением. Для этого нужно вместо фильтра подключить шланг. Запустив компрессор, вы получите достаточно мощный отсос.

Такое сильное разряжение нужно для того, чтобы жидкости закипали при более низкой температуре, однако, нужно учитывать тот факт, что в таком случае через насос будет проходить пар, а это очень нежелательно. Поэтому нужно установить ресивер и отстойник – это поможет осушить воздух.

Всё! Вакуумный насос готов!

Видео

Предлагаем вам посмотреть ролик, который также посвящен переделке компрессора в вакуумник.

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

  • поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
  • при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • Вакуумный насос своими руками из компрессора от холодильника

    В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

    • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
    • Шлангами стыкуются все детали, фильтр.
    • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

    Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

    Применение ресиверов

    Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

    При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

    Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

    Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

    Особенности эксплуатации

    Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

    Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Вакуумная помпа – самый простой и надежный прибор, предназначенный для увеличения мужского члена. Регулярное использование тренажера способствует улучшению кровообращения в паховой области, а также усилению эрекции. Благодаря достаточно простому принципу действия и конструкции, можно собрать вакуумную помпу для члена своими руками из подручных материалов.

Изготовить аналог медицинского тренажера в домашних условиях можно буквально в течение получаса.

Систематическое использование самодельных устройств позволяет увеличить не только обхват полового члена, но и сексуальную выносливость. Благодаря восстановлению нормального кровообращения в паху улучшается проводимость нервных импульсов от мягких тканей к коре головного мозга.

Если использовать вакуумную помпу не менее 20 минут в день, со временем это позволит справиться с преждевременной эякуляцией и эректильной дисфункцией.

Принцип действия вакуумной помпы

Чтобы понять, как сделать помпу для увеличения члена, необходимо рассмотреть принцип действия медицинского прибора. Увеличение размеров детородного органа происходит за счет растяжения микрокамер эректильной ткани, из которой состоят кавернозные тела. Вакуумная помпа способствует созданию отрицательного давления вокруг пениса, вследствие чего усиливает приток крови к тканям. Избыточное кровенаполнение пещеристых тел влечет за собой увеличение обхвата мужского члена и, соответственно, усиление эрекции.

Нельзя использовать вакуумную помпу более 20 минут в день, так как застой крови в пенисе может привести к повреждению сосудов и рубцеванию тканей.

Как правило, фабричные тренажеры оснащены манометрами, с помощью которого можно следить за степенью разряжения воздуха в колбе. Слишком сильное снижение атмосферного давления в приборе приводит к критическому расширению сосудов в пенисе и, как следствие, их разрыву. Чтобы предотвратить травмирование тканей в процесс использования самодельных устройств, рекомендуется проводить терапию только при отсутствии выраженных дискомфортных ощущений.

Типовая конструкция прибора

Как сделать вакуумную помпу? Классический тренажер состоит из нескольких частей, которые придется сконструировать самостоятельно из подручных материалов. Как правило, в комплектацию вакуумного насоса входят:

  • прозрачный пластиковый цилиндр;
  • уплотнительное кольцо;
  • небольшой шланг;
  • устройство для снижения давления (электронасос, резиновая груша).

Некоторые мужчины для откачивания воздуха из резервуара используют компрессоры из холодильника или автомобиля. Однако следует учесть, что переделанные под вакуумные насосы компрессы обладают очень большой мощностью. Отсутствие регулировки скорости откачивания воздуха может привести к стремительному падению атмосферного давления в колбе. В результате это может привести к чрезмерному заполнению эректильной ткани кровью и, как следствие, разрыву сосудов. Чтобы избежать травм, рекомендуется использовать в самодельных устройствах только механические вакуумные насосы.

Из чего сделать колбу?

Самодельная помпа для члена должна состоят из резервуара цилиндрической формы, диаметр которого составлял бы минимум 5-6 см. В качестве емкости некоторые нуперы используют баллончики из-под аэрозолей. По мнению специалистов, использовать непрозрачные резервуары опасно, так как во время откачивания воздуха вы не сможете следить за степенью расширения поверхностных сосудов и увеличения диаметра пениса.

В качестве помпы лучше всего использовать прозрачные емкости цилиндрической формы из прочного пластика:

  • кондитерский шприц;
  • аквариумный грунтоочиститель;
  • технический (автомобильный) шприц;
  • бутылка из плотного пластика.

Впоследствии к колбе нужно будет прикрепить тонкую трубку, которая будет соединяться с вакуумным насосом. Поэтому во время сборки устройства нужно следить за тем, чтобы соединение трубки с пластиковым резервуаром было герметичным. Чтобы избежать трудностей во время работы, рекомендуется отдать предпочтение техническому насосу. Он укомплектован гибким шлангом нужного диаметра, который идеально подходит к штоку шприца.

Фабричная вакуумная помпа дополнительно оснащается резиновым уплотнителем, благодаря которому во время прижимания колбы к лобковой области не возникает дискомфортных ощущений. Чтобы предотвратить травмирование тканей, кромку технического насоса (без поршня) рекомендуется обработать силиконом или герметиком, который будет играть роль смягчающего буфера.

Сборка вакуумного насоса

Сборка вакуумного насоса – один из самых непростых этапов конструирования самодельного тренажера. Чтобы создать вокруг полового члена достаточно высокое отрицательное давление, нужно будет откачать из помпы лишний воздух. Для сборки насоса потребуются небольшой пластмассовый шприц, 2 ниппеля от велосипедной камеры и гибкая трубка.

Сконструировать вакуумную помпу своими руками можно в несколько этапов:

  • с помощью раскаленной отвертки сделайте в поршне из-под шприца небольшое отверстие;
  • вставьте в отверстие ниппель той частью, на которую нанесена резьба;
  • подсоедините к штоку шприца гибкую трубку длиной не более 3-4 см;
  • к свободному краю трубки прикрепите второй ниппель так, чтобы часть с резьбой оставалась снаружи.

Важно! Если закрепить второй ниппель неправильно, возвратный клапан во время работы насоса будет впускать воздух в помпу.

Как показывает практика, самостоятельно сделанной помпой можно создать достаточно высокое отрицательное давление в колбе. Снижение атмосферного давления спровоцирует приток крови к фаллосу, вследствие чего кавернозные тела существенно расширятся. Нехитрое и достаточно простое устройство рекомендуется использовать для перманентного увеличения диаметра пениса непосредственно перед копуляцией (половым актом).

Любая вакуумная помпа работает по принципу медицинских банок, которые используют с целью усиления притока крови к определенным участкам тела. Чтобы увеличить пенис моментально без изобретения хитроумных устройств, воспользуйтесь длинной стеклянной банкой. Смочите в спиртовом растворе кусочек ваты и бросьте его на дно банки. С помощью спичек подпалите ватку, после чего введите в банку пенис, прижимая ее к лобку. Во время горения ватки часть воздуха из емкости улетучится, а после того, как фитиль потухнет, давление в банке станет существенно ниже, чем в окружающей среде.

Как сделать вакуумный насос

Этот проект «Сделай сам» предназначен для тех, кто хочет сделать вакуумный насос своими руками, а не покупать его. Его довольно легко построить, и это лучше, чем покупать его.

Работа вакуумного насоса заключается в создании и создании относительного вакуума в пределах заданной мощности. Он создает вакуум, втягивая молекулы газа определенного объема, оставляя после себя частичный вакуум.

Вакуумный насос требует технического обслуживания, поэтому этот проект «Сделай сам» научит вас не только тому, как сделать вакуумный насос, но и тому, как без особых усилий его обслуживать.Вакуумный насос, который вы сделаете с помощью этих руководств «Сделай сам», прослужит дольше, чем любой другой, который вы там купите, так что без лишних слов давайте начнем.

1. Самодельный диффузионный вакуумный насос

Этот насос легко собрать, вам просто нужно понять процесс изготовления, принцип его работы и детали, необходимые для его установки дома. Хотя этот проект потребует от вас определенного уровня знаний о вакуумных насосах, тем не менее, вы все равно можете попробовать, и я уверен, что результат вызовет у вас улыбку.В этом руководстве есть 7 простых шагов, и все они хорошо объяснены.

Щелкните для получения более подробной информации

2. Вакуумный насос своими руками

Этот вакуумный насос довольно дорогой, а также тяжелый, он весит около 200 фунтов, и его сборка не требует больших затрат с точки зрения материалов, необходимых для проекта. Создатель этого руководства потратил до 50 долларов, чтобы запустить насос.

Нажмите, чтобы узнать подробнее

3. Вакуумный насос Easy DIY

Это самый крутой и маленький вакуумный насос, который я когда-либо видел.Это также супердешево в изготовлении и удивительно эффективно. Вам нужно будет пойти в магазин за доллар и купить баллонный насос, который стоит всего 1 доллар. Вам также понадобится ручка или трубка, похожая на трубку ручки, пистолет для горячего клея и крышка от бутылки с водой.

Щелкните для получения более подробной информации

4. Простая вакуумная камера и насос своими руками

Это сложная идея вакуумной камеры и насоса. Создатель, который сделал это, имеет опыт в этой области, и он отлично поработал, объяснив, как это работает, но если у вас нет никаких знаний или понимания того, что он сказал, вам может быть трудно сделать этот вакуумный насос.

Итак, если вы ищете что-то более простое, вы можете проверить другое руководство. Хотя этот вакуумный насос, возможно, лучший в этом списке DIY.

Щелкните для получения более подробной информации

5. Как сделать вакуумный насос из старого компрессора

У вас дома есть старый компрессор, почему бы не использовать его для создания классного вакуумного насоса сегодня? Вам понадобятся плоскогубцы, кусачки, клей и некоторые другие материалы. Процесс приготовления быстрый и простой, а также довольно дешевый.

6. Вакуумный насос и камера своими руками

Этот проект довольно прост в исполнении, вам понадобится компрессор холодильника, стальной котел, пластиковая труба с хомутом, несколько стальных трубных соединителей и другое. запасы. Процесс изготовления прост и быстр в настройке.

7. Как сделать вакуумный насос на 12 В

Это уникальный вакуумный насос на 12 В, его не так-то просто настроить с нуля, но с расходными материалами и данным видео-руководством вам нечего делать. беспокоюсь о.

8. Самодельный вакуумный насос из велосипедного насоса

Вы также будете использовать велосипедный насос. сделать этот вакуумный насос сегодня. Это звучит по-другому, верно? Это довольно просто и работает отлично. Настройка проста, вам просто нужны правильные материалы и инструменты для работы.

9. Как сделать вакуумный насос

Вот еще один простой вакуумный насос, который можно сделать двумя способами. Первый метод в этом руководстве выполняется с использованием шприца и трубки.Это дешевая и маленькая помпа, которую каждый может сделать идеальной для начинающих.

Второй метод требует использования велосипедного насоса и трубки. Оба метода в этом руководстве удобны для начинающих, а также дешевы, потому что, если у вас уже есть шприц или велосипедный насос дома, все, что вам нужно купить, это трубка, если у вас ее тоже нет.

Нажмите, чтобы получить более подробную информацию

10. Вакуумный насос своими руками

В этом руководстве вы будете делать вакуумный насос типа Вентури менее чем за 25 долларов.Этот насос является самым простым и дешевым в изготовлении. Он также прост и очень прост в использовании. Вам просто нужно получить в свои руки правильные материалы и внимательно следить за процессом изготовления.

Нажмите, чтобы узнать подробности

11. Как собрать вакуумный насос своими руками

Вот еще один простой вакуумный насос, который вы можете сделать с легкостью. Вам понадобится компрессор холодильника, микропереключатель напряжения, лист пластика, 2-х Т-образные воздушные фитинги, грубая натяжная пружина, один вакуумный блок, в котором используется старый карбюратор, и несколько пластиковых трубок.Этот проект стоит менее 50 долларов, и его очень легко сделать. Процесс изготовления прост.

Щелкните для получения более подробной информации

12. Самодельный вакуумный насос

Это идеальный самодельный вакуумный насос, который вам когда-либо понадобится. Стоимость материалов составляет менее 30 долларов, и это очень легко сделать. Все эти компоненты просты в установке, но вам нужно будет следовать инструкциям шаг за шагом, чтобы собрать все детали идеально.

Нажмите для получения более подробной информации

13.Вакуумный насос для шприцев своими руками

Это небольшой, но эффективный шприцевой вакуумный насос. В качестве небольшого шприцевого насоса он не может выполнять столько работы, сколько компрессор холодильника, поэтому, если вам нужно что-то, что может сделать тяжелую работу, вы можете попробовать другое руководство из этого списка.

14. Вакуумная камера и насос своими руками

Создание вакуумной камеры и насоса всегда отличная идея, лучше, чем просто изготовление вакуумного насоса.Таким образом, он служит дольше и выполняет гораздо больше работы, чем обычный вакуумный насос. Хотя это ничего не отнимает у обычного вакуумного насоса.

Создатель этого видеогида сначала объяснил, как работает этот насос и как он вам послужит. Поэтому посмотрите видео, чтобы узнать больше, прежде чем приступить к сборке.

15. Самодельный вакуумный насос

Это видеоруководство превратит обычный ножной воздушный насос в вакуумный насос всего за 2 простых шага. Вы будете реверсировать механизм воздушного насоса, чтобы получить то, что вы хотите.Посмотрите видео, чтобы узнать больше.

16. Вакуумный насос из компрессора холодильника своими руками

Вот еще один замечательный видео-учебник, в котором с помощью компрессора холодильника можно легко сделать вакуумный насос. Этот метод был опробован несколько раз, но это конкретное руководство имеет уникальный способ, который делает его привлекательным.

17. Вакуумный насос для компрессора холодильника своими руками

Это уникальный вакуумный насос, в котором используется компрессор холодильника, поскольку он является основным источником вакуума.Вам также понадобится выключатель питания, распределительная коробка, компрессорное масло, пластиковая трубка, медная трубка, медный манометр, шнур с вилкой и теннисный мяч.

Из инструментов вам понадобится большой шприц, паяльная горелка или припой, отвертка, маленький труборез и пистолет для горячего клея.

Щелкните для получения более подробной информации

18. Простой вакуумный насос своими руками

Это простой вакуумный насос с простыми деталями. Это самая маленькая и простая установка вакуумного насоса, но она по-прежнему эффективна и может выполнять работу в небольших масштабах.Вам нужно выполнить всего 12 простых шагов, и вы закончите работу с этим вакуумным насосом.

Нажмите, чтобы узнать подробности

19.

Вакуумный насос из холодильника своими руками

Вот еще один удивительный вакуумный насос, для сборки которого автор использовал компрессор холодильника. На корпусе есть счетчик, он отслеживает изменение температуры. Один из них – проверить, насколько он горячий, а другой – проверить, насколько он холодный.

Таким образом, вам необходимо правильно настроить этот вакуумный насос, чтобы счетчик работал идеально, давая вам правильные показания на каждом интервале.

Нажмите для получения более подробной информации

Заключение

Вот и мы, выше список лучших вакуумных насосов для этого DIY. В этом списке вы можете найти все виды вакуумных насосов, которые будут соответствовать вашим потребностям, от небольших и простых для мелкомасштабного плана до больших для крупномасштабного плана, все зависит от вас.

Итак, приятного времяпрепровождения с созданием вакуумного насоса без особых усилий, желаю вам всего наилучшего, ура!

Как выбрать форвакуумный/форвакуумный насос для семейства турбо- и тормозных насосов

Фила Дэниелсона

Глоссарий

Процесс выбора подходящего высоковакуумного насоса для любого конкретного применения часто представляет собой трудоемкую и трудоемкую задачу с большим количеством сравнений продуктов и, как правило, с рядом показателей производительности и производительности. экономия компромиссов. К тому времени, когда процесс выбора окончательно завершен, необходимость выбора форвакуумного/форвакуумного насоса часто рассматривается как разочаровывающая и второстепенная задача.

Это может быть ошибкой.

Использование неправильного форвакуумного/форвакуумного насоса может легко свести на нет всю тщательную работу по выбору высоковакуумного насоса, заставив его работать за пределами своего максимального рабочего диапазона. Сохраняющиеся трудности с выбором форвакуумного/форвакуумного насоса не помогают многим производителям высоковакуумных насосов, потому что в их литературе основное внимание уделяется их насосу, и часто мало внимания уделяется требуемым рабочим параметрам форвакуумного насоса.

Поскольку оба насоса должны работать вместе для обеспечения цикла откачки, соответствующего требованиям процесса, крайне важно, чтобы форвакуумный/форвакуумный насос подбирался к высоковакуумному насосу и процессу с осторожностью и усердием.

Термин форвакуумный/форвакуумный насос используется потому, что насос должен выполнять две достаточно разные операции. Насос должен, во-первых, грубо накачать камеру от атмосферного давления до достаточно низкого давления, чтобы обеспечить работу высоковакуумного насоса, а затем он должен вернуться во вторичное положение, где он поддерживает высоковакуумный насос, обеспечивая достаточно низкое давление. давление на выходе или выхлопе высоковакуумного насоса.

Вероятно, наиболее важным аспектом является его второстепенная роль. турбонасос, турбонагнетатель или тормозной насос будут работать только в определенном диапазоне давлений. Давление на входе в насос должно быть достаточно низким, чтобы насосные группы, будь то ротор/статор, как в турбонасосе, или барабан или диск, как в скребковом насосе, могли сообщать движение молекулам перекачиваемого газа. Затем эти молекулы должны быть сжаты с помощью насоса и выпущены при каком-то другом пониженном давлении, где форвакуумный насос удаляет их в атмосферу.Это давление выхлопа, обычно называемое форвакуумным давлением, должно быть достаточно низким, чтобы высоковакуумный насос мог сжимать газ, поступающий во впускное отверстие, до номинальной эффективности.

Параметры входного и выходного давления сильно различаются от типа к типу и от отдельных конструкций внутри данного типа. Это требует тщательной проверки рабочих параметров и требований, указанных в документации производителей. Это означает, что важным соображением является то, что форвакуумный насос должен поддерживать достаточно низкое форвакуумное давление во время откачки и выдерживать любую нагрузку технологического газа.

Черновая роль, пожалуй, самая простая и понятная. Термин «черновая» является историческим пережитком тех дней, когда практикующие вакуумщики говорили о «грубом» и «тонком» вакууме. Поскольку в то время также говорили об «идеальном» вакууме, легко понять, насколько стар этот термин.

Привод камеры к рабочему входу турбонасоса или скребкового насоса можно выполнить двумя способами. Форвакуумный насос может быть подключен к камере через отдельную насосную линию и клапан, и камера может быть откачана до заданного давления до того, как клапан будет закрыт, чтобы завершить форвакуумную часть процесса откачки. В это время открывается клапан на входе высоковакуумного насоса, а вход форвакуумного/форвакуумного насоса соединяется с линией на выходе высоковакуумного насоса. Это обеспечивает эффективный процесс черновой обработки, поскольку линия черновой обработки может быть оптимизирована, но имеет тот недостаток, что требуется сложный набор трубопроводов и клапанов.

Одним из преимуществ использования турбонасосов или буксируемых насосов является то, что их можно использовать как часть самой форвакуумной линии. То есть процесс черновой обработки может осуществляться непосредственно через высоковакуумный насос, и никаких клапанов не требуется.С сегодняшними конструкциями насосов это наиболее распространенный тип установки.

Непосредственная форвакуумная обработка через турбонасос или скребковый насос может быть простой с точки зрения аппаратной простоты, но также может создавать некоторые проблемы с производительностью.

Ни один из этих насосов не является открытым с точки зрения газопроводности. Внутренняя часть корпуса насоса буквально заполнена либо парами ротор/статор, либо тормозными решетками, что иногда сильно ограничивает поток газа. Это может привести к тому, что любое преимущество, ожидаемое от очень большого форвакуумного насоса с точки зрения обеспечения более быстрого форвакуумного цикла, может быть утеряно только из-за потерь ограничения.

Это может быть трудной проблемой проектирования/выбора, поскольку в литературе производителей эта проблема никогда не рассматривается путем предоставления параметра проводимости для черновой обработки. Это подтверждается общим наблюдением в полевых условиях форвакуумного насоса с производительностью 17 кубических футов в минуту (объем свободного воздуха) и турбонасоса, проводимость которого достаточна только для эффективной скорости откачки 5-7 кубических футов в минуту. Эта проблема ограничения иногда решается путем обеспечения вторичной линии и клапана, так что форвакуация может осуществляться как через турбонасос или скребковый насос, так и через вторичную линию одновременно в режиме байпаса.

Хотя клапаном вторичной линии можно управлять вручную, он обычно снабжен простым реле давления для закрытия электромагнитного или электропневматического клапана, когда давление достаточно низкое для работы турбонасоса или насоса. Если вторичная линия правильно спроектирована с точки зрения длины и диаметра, может быть достигнута полная скорость откачки форвакуумного насоса.

Производительность форсирования обычно гораздо важнее с точки зрения выбора правильного насоса, чем производительность форсажа.Когда форвакуумная часть откачки завершена, роль форвакуумного/форвакуумного насоса резко меняется. Поскольку теперь он работает позади турбонасоса, термин «подпор» очевиден. оба насоса теперь работают вместе последовательно, и хотя форвакуумный насос теперь занимает второстепенное положение, его производительность почти так же важна, как и у высоковакуумного насоса.

Неправильное использование термина «подпорка» привело к неправильному пониманию важности насоса. При применении улавливающих насосов, таких как ионно-распыляющие, геттерные и криогенные насосы, для которых требуется форвакуум камеры перед их использованием, форвакуумный насос часто ошибочно называют форвакуумным насосом. Это неправильное использование терминологии имеет тенденцию создавать ощущение, что форвакуумный насос, если этот термин используется правильно, имеет второстепенное значение.

Не так!

Форвакуумный насос должен обеспечивать достаточную скорость откачки и пропускную способность для поддержания необходимого давления в форвакуумной линии, чтобы гарантировать, что высоковакуумный насос соответствует требованиям к производительности. Любой из представленных на рынке турбо- или тормозных насосов имеет степень сжатия между впуском и выпуском, которая может быть достигнута только в том случае, если давление выхлопа поддерживается на уровне или ниже указанного давления для этого конкретного насоса.Это означает, что требуется тщательное изучение кривой зависимости давления форвакуумного насоса от скорости откачки.

В то время, когда единственными доступными форвакуумными насосами были механические насосы с масляным уплотнением, характеристики скорости откачки для их использования в качестве форвакуумных насосов были намного проще. Все, что требовалось, это посмотреть на спецификацию скорости откачки в техпаспорте. Поскольку это было дано для вытеснения свободного воздуха, это было относительно просто, поскольку все механические насосы с масляным уплотнением имели примерно одинаковые рабочие характеристики.

С распространением в последние годы различных типов безмасляных насосов выбор насоса с точки зрения скорости откачки стал более сложным. Поскольку у всех форвакуумных/форвакуумных насосов скорость откачки падает по мере падения давления, становится важной фактическая форма кривой зависимости давления от скорости откачки. Каждый тип насоса обычно имеет свою кривую, даже если вытеснение свободного воздуха может быть одинаковым. Важным фактором является обеспечение достаточной скорости откачки и пропускной способности при указанном давлении выхлопа для поддержания этого давления.

Обратная сторона этого наблюдения также играет роль в том, что, хотя крошечный диафрагменный насос вполне может иметь достаточную скорость, чтобы поддерживать необходимое давление для подпора, когда газовая нагрузка из камеры с высоким вакуумом поступает к нему из выхлопа высоковакуумного насоса. , у него может не хватить скорости откачки под высоким давлением, чтобы выполнить черновую обработку той же камеры за приемлемое время. Это означает, что при выборе необходимо учитывать всю кривую.

Выбор с масляным уплотнением или без масла также является важным фактором.Механические насосы с масляным уплотнением успешно используются в качестве форвакуумной/форсирующей работы турбонасосов и гидронасосов. Они надежны и, как правило, дешевле безмасляных насосов, но являются потенциальным источником загрязнения углеводородами. Масло для механических насосов, вытекающее обратно из насоса в рабочую камеру, может стать причиной отказа во многих жестких условиях. В таких случаях предусмотрительность часто диктует полное исключение масла, даже несмотря на то, что существуют методы, помогающие избежать нефтяного загрязнения.Например, система, которая, как может показаться, требует турбонаддува на магнитной подвеске, чтобы избежать возможного попадания масла из подшипников турбокомпрессора с масляной смазкой, вероятно, исключит использование форвакуумного насоса с масляным уплотнением, когда будут указаны первоначальные требования.

Очевидно, что в таких случаях безмасляный форвакуумный/форвакуумный насос был бы лучшим выбором. Процесс выбора сразу становится более сложным из-за большого количества типов безмасляных насосов, имеющихся в настоящее время на рынке. Фактический выбор типа насоса не так важен, как соответствие производительности путем тщательного изучения зависимости давления насоса от давления.кривые скорости откачки. Пока доступна достаточная скорость и пропускная способность, тип насоса не так важен, как его производительность. Другие соображения, такие как цена, надежность и общее признание на рынке, важны, но их следует рассматривать в другом контексте, чем обсуждаемые здесь требования к производительности.

Еще одно соображение, которое иногда обсуждается в литературе производителей, — это воздействие водяного пара и способы борьбы с ним. Любой вакуумный насос также является компрессором, и сжатие газов, содержащих конденсирующиеся газы, такие как водяной пар, вызывает конденсацию этих газов внутри насоса. Поскольку окружающий воздух всегда содержит некоторое количество водяного пара, форвакуумный/форвакуумный насос будет конденсировать в нем определенное количество водяного пара или других конденсируемых газов по мере того, как перекачиваемые газы протекают и сжимаются. эффект присутствия этих сконденсированных газов часто проявляется как повышение или предел давления на входе насоса из-за повторного испарения из-за тепла от механического воздействия насоса. Это может привести к слишком высокому давлению для выхлопа турбонасоса или тормозного насоса, чтобы обеспечить полную производительность.

Таким образом, если форвакуумный насос имеет достаточную скорость откачки для поддержки турбонасоса или скребкового насоса, он не сможет поддерживать его, когда к смеси добавляется дополнительное давление от конденсированного водяного пара. Это может быть особенно верно, когда система подвергается коротким циклам, как это может быть замечено с блокировкой нагрузки, когда будет выполняться большое количество циклов откачки, и водяной пар от каждой откачки будет увеличивать нагрузку на насос. Форвакуумный/форвакуумный насос должен либо иметь резервуар с низкой скоростью откачки, либо газовый балласт для отвода водяного пара из насоса.топ

Основа: Опора Роль насоса, используемого для поддержания заданного давления на выходе высоковакуумного насоса с передачей импульса.
Степень сжатия: Способность высоковакуумного насоса с передачей импульса сжимать газ, что часто выражается как давление на выходе/давление на входе.
Давление на выходе: Давление на выпускном патрубке высоковакуумного насоса с передачей импульса.
Форвакуум: Трубка между выпускным патрубком высоковакуумного насоса с передачей импульса и поддерживающим его форвакуумным насосом.
Свободное вытеснение воздуха: Объем воздуха в единицу времени, проходящий через насос с входом и выходом при атмосферном давлении.
Газовый балласт: Небольшое количество газа, подаваемое непосредственно в насос для удаления конденсированных газов, таких как вода или летучие растворители.
Давление на входе: Давление на входе в штуцер амоментной передачи высоковакуумного насоса.
Насос с передачей импульса: Насос, который сжимает газы, сообщая движение молекулам газа, подлежащим перекачиванию, ударяя по ним движущимся предметом, например, вращающейся лопастью или поверхностью.
Черновая обработка: Первая часть откачки от атмосферного давления, предназначенная для создания только «грубого» вакуума.

Перепечатано с разрешения R&D Magazine, , все права защищены. Copyright 2001. Деловая информация Cahners.

Более короткая версия опубликована в R&D Magazine, , апрель 2001 г.

Самодельный вакуумный насос из шприцев –

Самодельный вакуумный насос Введение:

Самодельный вакуумный насос: воздух так близок к нам, что мы не ощущаем его существования. Мы можем обнаружить, что он имеет вес, а давление воздуха обусловлено его весом, только создав вакуум.Мы можем сделать наш собственный вакуумный насос, используя недорогие материалы. Существует три типа вакуумных насосов ручной работы. Один сделан из большого шприца, второй – из велосипедного насоса, а третий – из баллонного насоса

.


Самодельный вакуумный насос для установки большого шприца

Материалы для самодельного вакуумного насоса

  • Пластиковый шприц 50 мл/100 мл
  • супер клей
  • небольшой кусок резинового листа/резинового шарика
  • 2 стеклянные трубки (внешний диаметр 6 мм, длина 5 см)e) небольшая резиновая пробка для крепления A (НОМ.7)
  • большая резиновая пробка для насадки B (№ 11)
  • 2 пластиковые трубки (внутренний диаметр 6 мм, длина 1 м)

Изготовление самодельного вакуумного насоса

  • С помощью нагретого паяльника проделайте небольшое отверстие диаметром 3-5 мм на головке шприца
  • Вырежьте впускной клапан и выпускной клапан из резинового листа/резинового баллона и приклейте первый внутрь шприца, а второй снаружи шприца с помощью суперклея, как показано на рис. 2.
  • Проверьте работу этих клапанов, перемещая поршень шприца внутрь и наружу.
  • (Изготовление приспособления A) Сделайте отверстие диаметром 5 мм в центре маленькой резиновой пробки с помощью сверла для пробок, протолкните стеклянную трубку через отверстие и наденьте на нее пластиковую трубку, как показано на рис.3.
  • (Изготовление приспособления B) Сделайте отверстие диаметром 5 мм в центре большой резиновой пробки с помощью сверла для пробки, сделайте углубление вокруг отверстия, проденьте стеклянную трубку через отверстие и наденьте на нее пластиковую трубку, как показано на рис. .3.
  • Наденьте один конец пластиковой трубки насадки (А или В) на выступ шприца.

Самодельный вакуумный насос

Как показано на рис.4, когда мы тянем поршень шприца, выпускной клапан закрывается, а впускной клапан открывается

с и в шприц поступает воздух. Когда мы нажимаем на поршень, впускной клапан закрывается, а выпускной открывается и воздух из шприца выходит. Таким образом, мы можем создать вакуум в контейнере, который мы хотим удалить, потянув и надавив на поршень шприца.

Смотреть видео Самодельный вакуумный насос своими руками из велосипедного насоса @pakscienceclub youtube

Как сделать вакуумный насос с воздушным компрессором

Этот пост посвящен тому, как сделать вакуумный насос с воздушным компрессором. Что вам нужно, так это труба из ПВХ, заглушки и фитинги для концов трубы. Вам также нужно будет обрезать один конец трубы из ПВХ под углом 45 градусов с каждой стороны, чтобы он мог плотно прилегать к металлической трубе воздушного компрессора.После этого вы просто соединяете две части вместе, плотно привинчивая их к обеим сторонам металлической трубы вашего воздушного компрессора с помощью гаек и болтов или другого типа резьбового соединения. Тогда вы готовы к использованию!

Вы можете построить вакуумный насос с воздушным компрессором. Вакуумный насос используется для перемещения или всасывания жидкостей за счет разницы давлений между двумя камерами на разных уровнях выше и ниже атмосферного давления.

Как сделать вакуумный насос из воздушного компрессора

Можно ли использовать воздушный компрессор в качестве вакуумного насоса?

Распространенное заблуждение многих людей состоит в том, что воздушный компрессор и вакуумный насос — это одно и то же.Это не всегда верно, так как между ними есть одно существенное различие: давление. Воздушный компрессор работает при атмосферном давлении, а вакуумный насос может работать при атмосферном давлении. Поэтому, если вы хотите использовать воздушный компрессор для своего следующего проекта (например, надувания воздушных шаров), имейте в виду, что он не будет работать так же хорошо, как вакуумный насос!

Нет, воздушный компрессор нельзя использовать в качестве вакуумного насоса, потому что это две разные вещи. Распространенным заблуждением является то, что работа обоих заключается в создании объемов высокого давления, но их механизмы совершенно разные.


Как создать вакуум с помощью сжатого воздуха?

Вакуум создается, когда давление ниже атмосферного в пространстве, содержащем вещество. Чтобы создать вакуум со сжатым воздухом, вам понадобится воздушный компрессор и несколько трубок. Подсоедините один конец трубки к воздушному компрессору, а другим концом — к пылесосу или другой машине. Это может потребовать некоторой практики, прежде чем вы сможете создать хорошее сильное всасывание, но оно того стоит!

Вы можете создать вакуум со сжатым воздухом, используя большой цилиндр в качестве основания и прикрепив вокруг него маленькие металлические пластины.


Как сделать самодельный вакуумный насос?

Самодельный вакуумный насос — очень полезный инструмент в доме. Его можно использовать для самых разных целей, от удаления воздуха из автомобильной шины до всасывания пролитой жидкости и пищи. Лучшая часть об этом? Вы можете сделать один самостоятельно! Все, что вам нужно, это некоторые основные инструменты и расходные материалы, которые, вероятно, уже есть у вас дома. В этом сообщении блога мы покажем вам, как сделать свой собственный вакуумный насос, используя такие предметы домашнего обихода, как старая пластиковая бутылка или банка с крышкой, нарезанные на мелкие кусочки соломинки, скотч, резиновые ленты и алюминиевую фольгу.

  1. Возьмите банку и поместите ее в миску с водой
  2. Прикрепите несколько булавок к верхней части банки, закрепив их веревкой или резинкой
  3. Наденьте вакуумный насос на горлышко банки и потяните вверх за штифты
  4. Если вы хотите использовать этот самодельный вакуумный насос более одного раза, вы можете просто добавлять больше воды после каждого использования, пока на дне контейнера не останутся только пузырьки воздуха
  5. В следующий раз вам понадобится используйте вакуумный насос, просто удалите лишнюю воду изнутри, перевернув его, чтобы вся оставшаяся жидкость вытекла
  6. Продолжайте выполнять шаг 4 до тех пор, пока в контейнере не останется пузырьков воздуха — это означает, что весь воздух высосан вне!

Сначала возьмите велосипедный насос и прикрепите его к банке с водой. Затем вы должны положить горлышко банки в миску со льдом. Это создаст давление воздуха, которое направит воду через трубку в другую банку сверху.


В чем разница между вакуумным насосом и воздушным компрессором?

Вакуумные насосы используются для создания вакуума, то есть давления воздуха ниже атмосферного. Вакуумные насосы можно использовать во многих отраслях промышленности, но чаще всего они встречаются в автомобильной промышленности. Воздушные компрессоры — это машины, которые преобразуют энергию в сжатый газ, сжимая его поршнем или винтом.В этом случае сжатый газ будет иметь повышенную температуру и давление по сравнению с окружающим воздухом. Воздушные компрессоры обычно используют электрические двигатели для питания, хотя есть и другие типы двигателей, которые также можно использовать.

Один воздушный компрессор может использоваться для перекачки воздуха и жидкости. Вакуумный насос используется только для откачки жидкостей; его нельзя легко адаптировать для откачки воздуха или газов из-за присущих ему конструктивных характеристик и рабочих характеристик.

Заключение:

Если вы заинтересованы в установке вакуумного насоса в своей мастерской, эта статья покажет вам, как сделать его с помощью воздушного компрессора.Для этого проекта вам понадобятся некоторые основные сантехнические принадлежности и товары из хозяйственного магазина, но это довольно легко, если вы будете внимательно следовать этим инструкциям. Если вы хотите использовать вакуумный насос для уборки или других целей, знание того, как его построить, часто бывает полезно при работе над более крупными проектами дома или в профессиональной сфере. С учетом сказанного, давайте начнем!

Как создать вакуум с помощью сжатого воздуха?

Рис. 1. Непрерывное создание вакуума сжатым воздухом может быть дороже по сравнению с источниками с электрическим приводом.

Кажется странным, но сжатым воздухом можно создать вакуум. Вакуумные эжекторы, иногда называемые эжекторами или трубками Вентури, используют поток компресса через специальное сопло для создания вакуума без механического вакуумного насоса. Процесс в его простейшей форме не использует движущихся частей, поэтому он очень надежен. Это также очень энергоемко; как и большинство устройств, работающих на сжатом воздухе, вакуумная трубка Вентури потребляет примерно в 10 раз больше энергии, чем механический вакуумный насос при том же номинальном расходе. Это не вина генератора, а отражение неэффективности сжатого воздуха.

Из-за высокой стоимости сжатого воздуха целесообразно всегда оценивать стоимость вакуумных генераторов. Это постоянное требование или периодическое? Часто потребности в непрерывном режиме лучше всего удовлетворять с помощью механического вакуумного насоса.

Рассмотрим вакуумный педагог, изображенный на фотографии на рис. 1. Это устройство непрерывно потребляет 50 кубических футов в минуту и ​​работает в режиме 24-часового рабочего цикла 7 дней в неделю, подавая песок в бункер в литейном цехе. Он потребляет около 10 000 долларов электроэнергии в год.Использование механического источника вакуума или, что еще лучше, механического элеватора песка может значительно сократить ежегодные расходы.

Рисунок 2. Всасывающие устройства часто могут быть более экономичными при питании сжатым воздухом.

С другой стороны, устройства с низким рабочим циклом, такие как вакуумные захватные устройства на рис. 2, часто могут более экономично снабжаться генераторами, работающими на сжатом воздухе. При надлежащем управлении вакуумный подборщик может быть настроен на использование минимального количества сжатого воздуха во время работы подбора и отключение вакуума, когда он не требуется.Также можно приобрести более сложную вакуумную трубку Вентури со встроенным датчиком, который перекрывает подачу сжатого воздуха, когда уровень вакуума внутри всасывающих присосок является достаточным. Если бы это приложение было дополнено специальным механическим вакуумным насосом, который, вероятно, работал бы непрерывно, затраты на электроэнергию были бы выше.

При создании вакуума из сжатого воздуха лучше всего учитывать рабочий цикл приложения. При хорошем контроле стоимость может быть существенно снижена — даже при использовании генераторов, работающих на сжатом воздухе.



Как построить свой собственный вакуумный насос менее чем за 50 долларов

555 написал эту потрясающую статью:

В жизни каждого преданного и бережливого виндсерфера наступает момент, когда доска сильно портится, и ему приходит в голову мысль: «Я Интересно, смогу ли я исправить это сам?”

Я один из тех виндсерферов, и одним из моих любимых инструментов для работы является мой вакуумный насос.

Доски для виндсерфинга имеют неудобную форму, и зажать кусок жесткого дивиницелла на изогнутом сердечнике, пока эпоксидная смола застывает, очень сложно, если вы хотите быть уверенным, что он прижат равномерно, чтобы между ними не было неприятных пустот. слои.G-Clamps просто не делают этого!

Вакуумный насос и мешок позволяют равномерно прикладывать относительно большую силу к поверхности всего, что вы кладете в мешок. Моя помпа вытягивает 26 дюймов ртутного столба, что для большинства людей ничего не значит. НО, если разобраться, это эквивалентно 890 граммам веса на каждый квадратный сантиметр или более полутонны, уложенным на площадь размером с лист бумаги формата А4. Лучшая часть вакуума заключается в том, что он не просто давит «вниз», он «вдавливает» всю поверхность того, что находится в мешке.

Все это менее чем за 50 долларов? Звучит немного похоже на то, что я собираюсь добавить набор ножей для стейков Ginsu 2000, которыми можно резать стальные трубы?

Хорошо, вот список основных вещей, которые вам нужно приобрести:

  • 1 Компрессор холодильника (бесплатно — найдите какой-нибудь старый холодильник, который выкинули, пережмите линии, чтобы фреон не вытек, и освободите насос с ножовкой, держите шнур питания подключенным, он вам понадобится!)
  • 1 Вакуумный узел подачи старого карбюратора (5 долларов США в авторазборке)
  • 1 довольно грубая натяжная пружина тот же самый вредитель?)
  • 1 Вакуумметр (супердешевые авто есть они, если вы застряли)
  • 1 микропереключатель сетевого напряжения (4 доллара в Dick Smith или Jaycar или где-то еще)
  • 2 Т-образных воздуховода самая дорогая часть всего этого!)
  • Несколько пластиковых трубок, которые не сдавливаются под вакуумом (я нашел некоторые в своей коллекции «вещей, которые могут когда-нибудь пригодиться»)
  • Лист пластика или пакет , и немного скотча. Герметик тоже пригодится, но об этом позже.
Компрессоры для холодильников имеются в изобилии, их часто можно найти на обочине дороги или группами на местной свалке. Свой первый холодильник я получил от подруги, чья бабушка покупала новый холодильник, потому что на ее старом слетели дверные уплотнители. Я рекомендую не красть его на кухне или у бабушки, иначе починка доски может стать наименьшей из ваших забот.

Помимо заботы об окружающей среде и обжатия линий хладагента, чтобы сохранить газ перед их отключением, единственная вещь, на которую следует обратить внимание при освобождении насоса, это то, что вы держите его в правильном положении в машине по дороге домой – они полны смазочного масла, а это нехорошо на ковре! Как только вы доставите свой насос домой, подключите его и включите — имейте в виду, что небольшое количество масла и газа может выйти из выхлопной трубы, поэтому будьте готовы уловить это, и не проверяйте это, глядя вниз. линии при включении насоса.Если это не работает, возможно, вам придется найти регулятор и обойти его. Если с регулятором все еще было в порядке, он просто подумает, что холодильник слишком горячий, и позволит насосу работать неопределенно долго.

Надеюсь, если все в порядке, вы обнаружите, что одна из медных линий выдувает воздух, а другая всасывает его (часто большая из двух линий).. Это то, что нас интересует.

Это было легко. Теперь нам нужно настроить вакуумный переключатель, чтобы насос не раздавил содержимое мешка полностью.(сколько листов формата А4 нужно для покрытия доски для виндсерфинга?)

Здесь вступает в действие вакуумный блок подачи. Если вы подадите вакуум в линию, диафрагма внутри будет засосана, и муфта на дне сдвинется. Идея состоит в том, чтобы соединить все это так, чтобы это движение активировало микропереключатель и выключало насос, когда был достигнут желаемый вакуум. Конечно, устройство vac-advance было разработано так, чтобы выдерживать только около 8 дюймов ртутного столба в своей последней жизни в качестве части автомобиля, поэтому к тому времени, когда ваш насос достигает 26 дюймов, он уже достиг своего нижнего предела. Ответ заключается в использовании той пружины, которую вы нашли, для предварительного натяжения диафрагмы. Я зацепил один конец моей пружины за кусок резьбового стержня (болт так же хорош), а затем пропустил его через кусок стали, чтобы я мог затягивать или ослаблять пружину, чтобы отрегулировать точку отключения вакуума.

Теперь отрежьте шнур питания в соответствующем месте и пропустите один из проводов питания через микропереключатель так, чтобы он «включался», когда переключатель нажимался вниз, и выключался, когда переключатель поднимается. Запомнить.. это сетевое напряжение, с которым вы играете, поэтому обязательно отключите его от стены перед резкой и убедитесь, что он хорошо изолирован, когда закончите. Установите переключатель так, чтобы какая-то часть натянутой муфты давила на него и переставала давить на него, когда диафрагма всасывается. если что-то пойдет не так посреди ночи, пока вы спите, и переключатель не сработает в положение «выключено».. достаточно сказать, что ваша доска может немного потерять объем. Второй переключатель, который будет действовать как предохранитель, если диафрагма слишком сильно втянута, или который включает сирену или что-то в этом роде, – неплохая идея!

Отвесьте вакуумметр и отрегулируйте натяжение пружины так, чтобы насос отключался не более чем при 15 дюймах. По моему опыту, 15 — это максимальное значение, при котором вы когда-либо хотели бы натянуть пенопласт. достаточно для большинства работ, а 26 дюймов сделают вашу доску очень, очень плоской. Не верьте мне на слово, поэкспериментируйте с небольшим количеством пенопласта.. Я не несу ответственности за смятые доски!

Придется проявить немного воображения, чтобы все это подключить, но идеи и принципы есть.

Также можно использовать «спускной клапан» для управления вакуумом, но это означает, что ваш насос будет работать все время. Они нагреваются, а также потребляют немного энергии. Когда я получаю хорошее уплотнение на работе, моя помпа будет работать каждые 8 ​​минут, примерно 0,5 секунды. Хорошим дополнением к установке является старый баллон со сжиженным газом, который вы можете подключить к системе — он действует как вакуумный резервуар и будет означать, что ваш насос будет работать реже, но дольше.Я не нашел это необходимым.

В качестве альтернативы, если все это немного сложно, не стесняйтесь потратить 600 долларов на «правильный» насос и фитинги.

Также взгляните на эти:
www.dream-models.com/eco/vacuumpump.html (спасибо Decrepit за ссылку)
www.berkut13.com/sucker.htm (хотя здесь используется выпускной клапан)

Это мой насос, покрытый эпоксидной пылью после последнего ремонта. Я оставил его установленным на кронштейне, на котором он стоял в холодильнике, и просто прикрутил к нему все остальное.Это не особенно красиво, но работает хорошо.

Все началось не с золотого компрессора, но мне пришлось столкнуться с некоторой поверхностной ржавчиной, а золотой был первым цветом, который мне достался из коробки с краской. ..

 Около 8 дюймов ртути – Я использовал это, чтобы упаковать нижнюю обшивку на мою плату AHD.
Все соединения проводки спрятаны внутри серой коробки или черной коробки сбоку самого двигателя. Кроме выключателя, который хорошо обмотан изоляционной лентой и спрятан под датчик.


Деталь регулировки вакуума – крайняя правая гайка устанавливает предварительное натяжение и точку переключения вакуума. Шланг, выходящий справа, соединяется с вакуумным мешком.



Допуск переключения можно отрегулировать, изменив, какая часть плеча рычага контактирует с болтом. Если я сдвину его так, чтобы болт упирался в верхнюю часть пружинного рычага, он будет вращаться на 1/4 дюйма ртутного столба. Но это слишком часто.3 дюйма вполне достаточно.

Если у вас есть какие-либо вопросы или вы хотите получить более подробные инструкции или фотографии, пришлите мне (555) PM.

Исследуйте эффект Вентури с помощью самодельного вакуумного насоса

Джованни Баттиста Вентури был итальянским эрудитом 18-го века, который чрезвычайно хорошо справлялся со многими вещами. Он был рукоположенным католическим священником, преподавателем математики университетского уровня, одним из ведущих инженеров-строителей своего времени, политиком и государственным деятелем (и любимцем Наполеона Бонапарта) и историком мирового уровня.На самом деле именно Вентури первым обратил внимание на научный вклад Леонардо да Винчи.

Возможно, наибольшее влияние на него оказали его новаторские исследования в области гидромеханики. Открытие им эффекта Вентури — одноименного физического явления, которое он первым описал, — сегодня лежит в основе различных важных приспособлений, от распылителей краски до устройств для внесения удобрений, от газовых грилей до регуляторов подводного плавания.

В своей книге 1797 года отец Вентури описывает, как движение одной жидкости может «отпечатывать свое движение на других жидкостях, увлекая их за собой в том, что я называю боковой связью движения в жидкостях. Вентури обнаружил, что воздух или вода, выбрасываемые через сужение в трубе, могут более или менее волшебным образом тянуть за собой жидкость из второй трубы, если геометрия труб в самый раз.

Вентури действительно не понимал причин этого явления, теперь повсеместно известного как эффект Вентури. Но сегодня это легко объяснить, используя важный закон гидромеханики, известный как уравнение Бернулли. Не вдаваясь в математику, можно сказать в общих чертах, что жидкости, находящиеся под давлением и движущиеся по постепенно сужающейся трубе, набирают скорость.Это достаточно легко понять; поскольку количество молекул жидкости, входящих и выходящих из трубы, постоянно, молекулы жидкости должны ускоряться, чтобы пройти через сужение.

Идея Вентури заключалась в том, что когда скорость жидкости увеличивается, одновременно с этим падает давление жидкости. Если вы измерите давление в различных точках системы труб, вы обнаружите, что оно наименьшее там, где скорость и сужение трубы наибольшие.

Этот маленький кусочек знаний на самом деле представляет собой огромное научное и технологическое сокровище.Оказывается, трубка Вентури (или просто Вентури) — это действительно удобный способ перемещать, толкать, перетаскивать или смешивать одну жидкость, используя только движение другой — «поперечная передача движения» Вентури.

Из бесчисленных применений того, что мы теперь называем эффектом Вентури, вероятно, наиболее известным является автомобильный карбюратор. В карбюраторе воздух проходит через канал Вентури, в результате чего бензин всасывается через небольшое отверстие в нем в нужной пропорции. Объединенная топливно-воздушная смесь поступает в цилиндры двигателя, где свечи зажигания воспламеняют ее и заставляют автомобиль двигаться.

Изготовление вакуумного насоса Вентури

Открытие

Вентури также можно использовать для создания простого, но эффективного вакуумного насоса. Хотя существует множество различных типов вакуумных насосов (читайте о магдебургских полушариях и о том, как их изготовить), насос с эффектом Вентури, безусловно, самый простой.

В этом выпуске «Истории переделки» вы соберете вакуумный насос на основе трубки Вентури менее чем за 25 долларов. Вакуумные насосы — отличные научные инструменты, с которыми можно проводить множество интересных экспериментов.

Осторожно:

Вам понадобится воздушный компрессор, чтобы ускорить воздух через трубку Вентури, а с воздухом под высоким давлением нужно обращаться осторожно. Используйте компрессор в соответствии с инструкциями производителя и надевайте защитные очки.

Когда вы создаете вакуум в контейнере, атмосферное давление может привести к его взрыву. Для пластиковых бутылок из-под газировки это довольно круто. Для других предметов это не так хорошо. Если вы применяете помпу к стеклянной колбе или бутылке, убедитесь, что она достаточно прочная, чтобы справиться с атмосферным вакуумом.

Шаг 1. Снимите тройник

.

Снимите вакуумный модуль с пластикового корпуса насоса. Начните с разводного ключа, чтобы снять штуцер воздушного патрубка, затем снимите тройник с латунного ниппеля.

Шаг 2. Снимите корпус

.

Используйте отвертку, чтобы открыть пластиковый корпус. Снимите корпус и выбросьте.

Шаг 3. Повторно подключите

Снова прикрепите тройник и соединитель промышленного воздуха к модулю Вентури.Нанесите резьбовую смазку на резьбу и затяните ее, чтобы предотвратить утечки.

Шаг 4. Накройте и закрепите

Аккуратно наденьте один конец мягкой пластиковой трубки ¼ дюйма на меньший из резьбовых фитингов, прикрепленных к трубному ниппелю. Надежно закройте больший фитинг прилагаемой крышкой.

Шаг 5: Вставьте штуцер для шланга

Вставьте наконечник шланга в другой конец мягкой трубки.

Операция

Для работы насоса подсоедините воздушный шланг к впускному отверстию насоса.Установите давление нагнетания вашего воздушного компрессора в диапазоне от 70 до 90 фунтов на квадратный дюйм. Чем выше давление, тем больший вакуум будет создавать ваш насос. При давлении 90 фунтов на квадратный дюйм я получил вакуум около 24 дюймов ртутного столба (дюйм ртутного столба), что эквивалентно 11,79 фунтов на квадратный дюйм или 0,8 атмосферы. Это много.

Развлечение с вакуумным насосом

Что вы будете делать со своим вакуумным насосом? Наука! Самый простой эксперимент — просверлить отверстие в крышке пластиковой бутылки из-под газировки и вставить туда штуцер шланга при работающем насосе. Странно приятно взрывать бутылки, а затем наблюдать, как они восстанавливают свою форму, когда вакуум удаляется.

Еще один простой трюк — поместить несколько зефирок или ложку крема для бритья в вакуумную колбу или банку. Включите вакуум и посмотрите, что происходит с веществом внутри, когда оно освобождается от атмосферного давления.

Классический эксперимент заключается в том, чтобы поместить зуммер внутрь контейнера, а затем эвакуировать его. Зуммер замолчит или почти замолчит, поскольку вакуум не может распространять звуковые волны.
