Коды ошибок кондиционеров Panasonic

При возникновении ошибки в кондиционерах Панасоник они выключаются и на панели начинает мигать светодиод таймера. Если система мультисплит, то для каждого внутреннего блока нужно отдельно считывать коды ошибок.

Коды ошибок бытовых кондиционеров

H00 – Проблем не зафиксировано

h21 – Нет связи между внутренним и внешним блоком, неисправны платы управления

h22 – несоответствие суммарной мощности внутренних блоков наружному

h24 – датчик воздуха замкнут/оборван

h25 – обрыв или к.з. датчика температуры компрессора

h26 – низкое потребление тока внешним блоком-недостаточно фреона, обрыв в цепи токового трансформатор платы наружного блока, вышел из строя силовой модуль IPM

h27 – обрыв или к.з. датчика температуры на трубке всасывания хладагента

h29 – заклинивание двигателя вентилятора внутреннего блока-двигатель,плата или разъёмы проводов.

h31 – засорён дренаж или неисправен поплавковый датчик

h33 – датчик температуры испарителя N1 замкнут/оборван

h34 – датчик температуры испарителя N2 замкнут/оборван

h35 – неисправен блок ионизации или плата внутреннего

h36 – ионизатор

h37 – датчик температуры уличного воздуха замкнут/оборван

h38 – датчик температуры конденсатора N1 замкнут/оборван

h40 – датчик температуры нагнетания замкнут или оборван

h42 –датчик температуры на выходе конденсатора замкнут или оборван

h43 –ошибка межблочного соединения

h44 –датчик температуры радиатора силового модуля замкнут/оборван

h45 –

засор дренажа, неисправность насоса (сопротивление обмоток двигателя насоса около 200 Ом)

h46 – датчик температуры газовой трубки наружного блока замкнут/оборван

h47 – датчик температуры жидкостной трубки наружного блока замкнут/оборван

h48 – несоответствие внешнего и наружного блоков

h49 – перепутаны провода и фреоновые контуры (мультисплит системы), неисправен соленоидный клапан соответствующего наружного блока

h51 – несоответствие в подсоединении проводов и фреонопроводов

H50 – неисправен двигатель вентилятора или плата

H51 – засор сопла (AC Robot)

H52 – неисправность выключателя ограничителя (AC Robot)

H58 – неисправность блока Patrol Sensor

H64 – неисправность датчика высокого давления давления

H97 – неисправен двигатель комрессора, плата внутреннего блока

H98 – защита внутреннего блока от перегрева в режиме тепла (высокого давления),недостаточный теплосъём с теплообменника внутреннего блока, неисправность датчика

H99 – обмерзание испартеля

F11 – некорректная работа четырёхходового клапана

F17 – обмерзание внутреннего блока в режиме ожидания, ошибка появляется на том блоке,на котором выявлен факт обмерзаня

F90 – обрыв обмоток компрессора, разность в сопротивлении обмоток, неисправность инверторной платы

F91 – некорректная работа холодильного контура, защита по низкому давлению

F93 – обрыв обмоток компрессора, неисправность инверторной платы

F94 – защита по превышению давления нагнетания

F95 – перегрев теплообменника наружного блока

F96 – перегрев силового модуля, ил для мультов- срабатыване термотаблетки

F97 –высокая температура нагнетания компрессора, перегрев компрессора

F98 – защита по общему потребляемому току

F99-ошибка системы защиты по постоянному току,возможные причины-заклинивание компрессора, выход из строя транзисторного модуля, неисправность датчика тока платы внешнего блока, сопротивление обмоток компрессора ниже нормы.

Коды ошибок полупромышленных кондиционеров:

кассетных
канальных
колонных
подпотолочных

Индикация на пульте			Индикация светодиодов (по номерам) на печатных платах								Тип ошибки
Проводной		ИК	Внутр. блок	Наружный блок							Тип ошибки
Код	Пояснение	led1	led2	led2	led3	led4	led5	led6	led7	led8
F15	01	х	х	х				х	(2)	(2)	неисправность связана с удалением онденсата из внутреннего блок, дренажная ванна переполнена
F16	01	х	х		х			х	(2)	(2)	неисправность шагового двигателя жалюзи, или они не подключены
F17	01	х	х	х	х			х	(2)	(2)	проблема подключения опций к дополнительным контактам
F20	01	х	х	х			х		(2)	(2)	замкнут или оборван датчик комнатной температуры
F20	02	х	х	х		х	х		(2)	(2)	замкнут или оборван датчик комнатной температуры в пульте
F21	01	х	х		х		х		(2)	(2)	замкнут или оборван датчик температуры испарителя, либо обмерзание из-за утечки фреона
F25	01	х	х			х			(2)	(2)	неправильная адресация внутренних блоков при централизованном управлении (конфликт адресов)
F26	01	х	х		х				(2)	(2)	обрыв провода ПДУ
F26	02	х	х	х					(2)	(2)	неправильная передача данных (сигнал) между ПДУ и платой
F27	01	х	х		х				х		обрыв межблочного кабеля
F27	02	х	х	х					х		неправильная передача данных между внутренним и внешним блоком
F29	01	х	х		х		х	х	(2)	(2)	неправильная конфигурация параметров (Dip-переключателей) на плате внутреннего блока
	02	х	х	х			х	х	(2)	(2)	то же (см. выше)
	12	х	х	х		х	х	х	(2)	(2)	неправильная установка параметров (Dip-переключателей) на ПДУ
F30	02	х	х	х		х		х	х		перефазировка, либо обрыв фазы
	06	х	х		х	х		х	х		перекос фаз
	07	х	х	х	х	х		х	х		проблема с питанием
F31	02	х	х		х			х	х		высокое давление конденсации
F33	01	х	х	х				х	х		повышенное потребление тока компрессором
F33	02	х	х	х	х			х	х		защита по высокой температурере нагнетания компрессора (перегрев, утечка или перезаправка)
F40	41	х	х	х			х		х		короткозамкнут или оборван датчик температуры нагнетания компрессора
F40	61	х	х		х		х		х		неисправность датчика температуры теплообменника наружного блока (обрыв или короткое замыкание)
F41	02	х	х	х		х	х		х		обрыв датчика высокого давления / защита по высокому давлению нагнетания
F41	03	х	х		х	х	х		х		обрыв датчика высокого давления режима теплового насоса / защита по высокому давлению в режиме теплового насоса
F42	01	х	х	х	х		х		х		повышенное потребление тока компрессором, либо неисправен датчик тока
F49	01	х	х		х		х	х	х		неправильная конфигурация параметров (Dip-переключателей) на наружном блоке

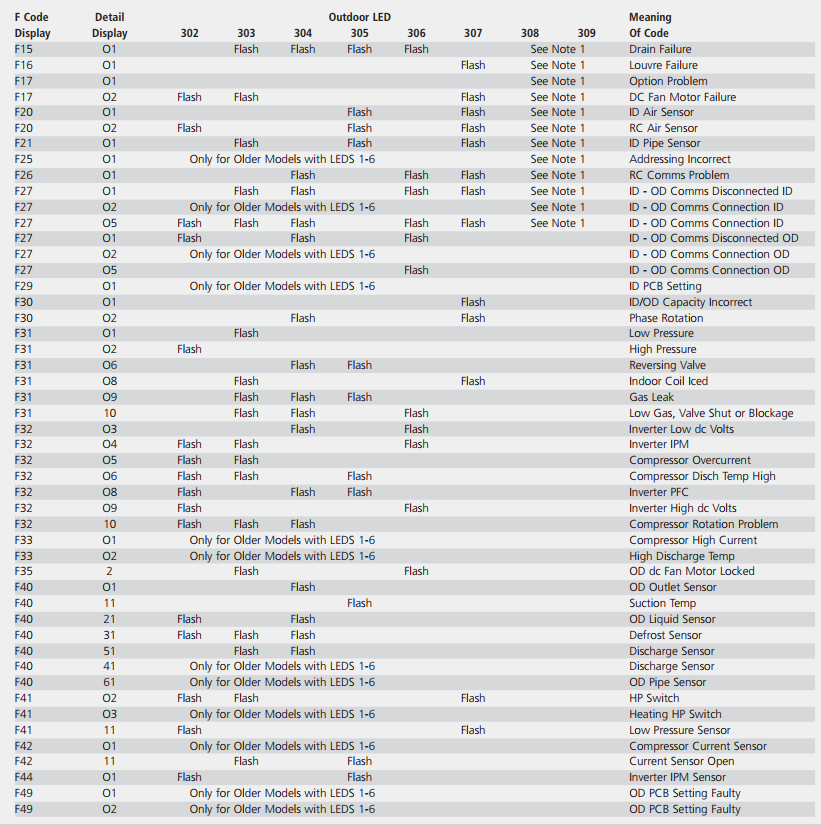

Ошибки полупромышленной серии Flexi

Индикация на пульте		Индикация зеленых светодиодов (по номерам) на печатной плате								Тип ошибки
Проводной		Наружный блок								Тип ошибки
Код	Пояснение	302	303	304	305	306	307	308	309
F15	-01		х	х	х	х		(2)	(2)	Проблема с отводом конденсата из внутреннего блока. Переполнение дренажного поддона. Датчик поплавка разомкнут на протяжении 3-х минут. Разъем платы внутреннего блока CN-DRMTR/CN-Th3
F16	-01						х	(2)	(2)	Не подключен мотор жалюзи. Неисправность жалюзи
F17	-02	х	х				х	(2)	(2)	Мотор вентилятора постоянного тока внутреннего блока (DC)
F20	-01				х		х	(2)	(2)	Проблема с датчиком температуры комнатного воздуха. Разъем платы внутреннего блока CN-Th3 (обрыв в цепи или короткое замыкание)
F20	-02	х			х		х	(2)	(2)	Проблема с датчиком температуры на ПДУ (обрыв или короткое замыкание)
F21	-01		х		х		х	(2)	(2)	Проблема с датчиком температуры на теплообменнике внутреннего блока (обрыв в цепи или короткое замыкание) либо утечка фреона из системы /обмерзание из-за утечки фреона. Разъем платы внутреннего блока CN-Th2 (обрыв в цепи или короткое замыкание)
F26	-01			х		х	х	(2)	(2)	Обрыв кабеля ПДУ. Неправильная передача данных (сигнал) между ПДУ и платой. Трансформатор питания цепи управления.
F27	-01		х	х		х	х	(2)	(2)	Обрыв межблочного силового кабеля (сторона внутреннего блока)
F27	-05	х	х	х		х	х	(2)	(2)	Неправильная передача данных между внутренним и внешним блоком (сторона внутреннего блока)
F27	-01	х		х		х				Обрыв межблочного силового кабеля (сторона внешнего блока)
F27	-05					х				Неправильная передача данных между внутренним и внешним блоком (сторона внешнего блока)
F30	-01									Неправильно подобрана суммарная холодопроизводительность внутренних блоков или количество внутренних блоков
F30	-02									Обрыв фазы / перекос фаз / неправильная фазировка (поменять местами 2-е соседние фазы из трех)
F31	-01		х							Защита по давлению всасывания (нехватка фреона)
	-02	х								Отключение по высокому давлению
	-06			х	х					Некорректная работа 4-хходового клапана (механизм, катушка клапана или проблемы в холодильном контуре)
	-08		х				х			Ошибка обмерзания (“холодные” модели)
	-09		х	х	х					Ошибка утечки фреона
	-10		х	х		х				Ошибка холодильного контура (утечка фреона или закрыт сервисный клапан)
F32	-03			х		х				Защита инвертора (низкое постоянное (DC) напряжение)
	-04	х	х			х				Защита инвертора (неисправность транзисторного модуля IPM или основной платы)
	-05	х	х							Защита компрессора по току (заклинивание компрессора или обрыв фазы). Значительное “проседание” напряжения питания при запуске или работе кондиционера – слабая сеть.
	-06	х	х		х					Перегрев нагнетания компрессора (недостаток фреона или неэффективная работа теплообменника конденсатора)
	-08	х		х	х					Защита инвертора (защита PFC)
	-09	х				х				Защита инвертора по постоянному току (неисправность транзисторного модуля IPM или заклинивание компрессора)
	-10	х	х	х	х					Несоответствие частоты вращения компрессора сигналам управления платы (неисправность транзисторного модуля IPM или заклинивание компрессора)
F35	-02		х			х				Мотор вентилятора постоянного тока наружного блока (DC)
F40	-01			х						Проблема с датчиком температуры на выходе. Разъем платы наружного блока CN-Th2 (обрыв в цепи или короткое замыкание)
	-11				х					Проблема с датчиком температуры на линии всасывания компрессора (SUC T. TEMP). Разъем платы наружного блока CN-Th3 (обрыв в цепи или короткое замыкание). Закрыт сервисный вентиль.
	-21	х		х						Проблема с датчиком температуры на выходе из теплообменника конденсатора (COND TEMP). Разъем платы наружного блока CN-Th2 (обрыв в цепи или короткое замыкание)
	-31	х	х	х						Проблема с трубным датчиком температуры (PIPE TEMP). Разъем платы наружного блока CN-Th3 (обрыв в цепи или короткое замыкание)
	-51		х	х						Проблема с датчиком температуры нагнетания компрессора (DIS T. TEMP). Разъем платы наружного блока CN-DIS (обрыв в цепи или короткое замыкание)
F41	-02	х	х				х			Срабатывание датчика высокого давления. Разъем платы наружного блока CN-PSW1 (обрыв в цепи)
F41	-12		х		х					Срабатывание датчика низкого давления (обрыв в цепи)
F42	-11									Обрыв в цепи датчика тока (неисправность платы электр. фильтра (NOISE FILTER) наружного блока или разъем ASN2). Ненормально низкое потребление тока кондиционером.
F44	-01	х			х					Защита инвертора (перегрев платы транзисторного модуля IPM, неисправность основной платы наруж. блока)
1) вывод последней сохраненной ошибки в памяти системы – нажать и удерживать кнопку CHEСK на пульте 5 секунд при включенном кондиционере.
2) вывод текущей ошибки (моргает индикация CHECK) – нажать соответствующую кнопку один раз.
3) вывод пояснения к ошибке (-01,-02,-03 и т.д.) – при наличии индикации кода ошибки (см. п.2) нажать один раз кнопку TIMER SELECT/SET
Внимание! Если одновременно присутствуют несколько ошибок в системе, код неисправности на ПДУ может не совпадать с индикацией светодиодов. Приоритет в данном случае у ПДУ. Светодиод LED1 (зеленый) показывает, что микропроцессор на печатной плате работает нормально. Если светодиод выключен или мигает нерегулярно, проверьте электропитание системы, выключите и включите систему снова.
Пояснение							(2) –	308	309	В случае монтажа двойного или тройного мульта ошибка соответствует:
								х		ведущий блок
									х	ведомый блок №1
								х	х	ведомый блок №2

Panasonic коды и расшифровка ошибок кондиционеров

Видео: диагностика

Ваш домашний кондиционер начал вести себя странно, работает некорректно и вовсе не справляется со своими функциями? Такая проблема далеко не редкость, чтобы наладить агрегат потребуется правильно диагностировать поломку, помогут в этом ошибки, которые появляются на дисплее. Если на вашем устройстве экранчика нет, не отчаивайтесь, необходимо посчитать количество миганий индикатора, это тоже будет верно.

На самом деле знать все числа наизусть практически невозможно, это под силу только мастерам с многолетним опытом в сфере ремонта климатического оборудования. С целью помочь своим читателям, мы предлагаем вам краткую инструкцию с условными обозначениями неполадок кондиционеров Панасоник, а также их описанием. Также в статье вы сможете найти советы по устранению проблем своими руками, если такое вообще возможно.

Коды/сбои

h21/Отсутствие связи между блоками.

Подобный сбой обычно говорит о нарушении технологического процесса при монтаже.

h22/Недостаточная производительность.

Неправильный подбор оптимального соотношения температур.

h24/Поломка термодатчика.

Оборвана электрическая цепь.

h25/Термодатчик компрессора.

Короткое замыкание.

h26/Проблемы с трансформатором.

Утечка фреона.

h27/Сбоит датчик температуры всасывания.

Перебиты контакты питания датчика.

h29/Нет вращения двигателя.

h31/Размыкание контактов поплавка поддона.

Забита дренажная-система.

h33/Теплообмен во внутреннем блоке.

h36/Отсутствие ионизации.

h37/Процессор зафиксировал нарушения в работе уличного термометра.

h40/Нарушение температурного режима внутри техники, свыше двухсот градусов по Цельсию.

h43/Электрические кабели, замыкание или обрыв.

Электропроводка, ее целостность нарушена. Такое может произойти по ряду причин, источник проблемы еще нужно установить.

h46/Центральный чип обнаружил излом газовой трубки.

Выход из строя солиноидного клапана.

h51/Фреоновый трубопровод коммутируется неверно.

H50/Сломался электродвигатель вентиляционной системы.

H51/Забито, засорено сопло.

H52/Требуется замена выключателя.

H97/Движок блока наружной системы сбоит, заклинил.

Сам мотор неисправен, либо его плата управления.

F – Если значение начинается с латинской буквы «Ф», значит неполадки связаны с температурными процессами, обмерзание активных компонентов, например, либо наоборот отсутствие холодного воздуха. В любом случае аппарату нужна тщательная диагностика, иначе истинную причину определить невозможно. Учитывая тот факт, что оборудование для проверки сложной техники, а тем более для ее грамотного ремонта, вы у себя дома не держите, единственный верный выход, это вызов мастера на дом.

Все дело в том, что самому разобраться в устройстве кондиционера просто нереально, это множество сложных, связанных между собой, электронных компонентов и механических деталей. Поэтому, если даже вам удастся вскрыть оборудование, на взгляд вы не найдете, что случилось с техникой. Недоверие к сервисным центрам зачастую выходит боком для владельцев устройств Панасоник, так как неумелые действия касающиеся ремонта, приводят к очень печальным последствиям. В таком деле главное обратиться к «правильному» мастеру.

Источник: http://panasoncremservice.ru/

Коды ошибок кондиционеров Panasonic

Код ошибки	Описание ошибки
H00	Проблем не обнаружено.
h21	Отсутствует связь между внешним и внутренним блоком или неполадки платы управления.
h22	Мощность внутренних блоков не соответствует наружному.
h24	Замыкание датчика воздуха.
h25	Замыкание датчика, отвечающего за температуру компрессора.
h26	Недостаток фреона во внешнем блоке или оборвана цепь токового трансформатора платы.
h27	Обрыв датчика, отвечающего за температуру на трубке, предназначенной для высыхания хладагента.
h29	Произошло заклинивание платы, двигателя вентилятора или разъемов проводов.
h31	Неисправна или засорена система дренажа поплавкового датчика.
h33	Оборван датчик 1, отвечающий за температуру испарителя.
h34	Оборван датчик 2, отвечающий за температуру испарителя.
h35	Неполадки в блоке ионизации или внутренней плате.
h36	Вышел из строя ионизатор.
h37	Замыкание датчика, отвечающего за температуру уличного воздуха.
h38	Замыкание датчика, отвечающего за температуру конденсатора.
h40	Оборван датчик, отвечающий за температуру нагнетания.
h42	Замыкание датчика, отвечающего за температуру конденсатора на выходе.
h43	Произошла ошибка в межблочном соединении.
h44	Замыкание датчика, отвечающего за температуру радиатора модуля.
h45	Зафиксирована неисправность насоса или засор дренажа.
h46	Замыкание датчика, отвечающего за температуру газовой трубки.
h47	Замыкание датчика, отвечающего за температуру жидкостной трубки.
h48	Выявлено несоответствие наружного и внешнего блока.
h49	Перепутаны фреоновые контуры и провода, или не работает соленоидный клапан.
h51	Провода соединены неправильно.
H50	Неполадки в плате или двигателе вентилятора.
H51	Засорилось сопло.
H52	Выключатель ограничителя неисправен.
H58	Блок Patrol Sensor неисправен.
H64	Датчик, отвечающий за высокое давление, неисправен.
H97	Неполадки в двигателе компрессора или плате внутреннего блока.
H98	Неисправна защита от перегрева.
H99	Зафиксировано обмерзание испарителя.
F11	Четырехходовой клапан работает некорректно.
F17	Обмерз внутренний блок.
F90	Оборвана обмотка компрессора.
F91	Холодильный контур работает некорректно.
F93	Оборвана обмотка компрессора.
F94	Не работает защита нагнетателя от высокого давления.
F95	Теплообменник наружного блока перегрелся.
F96	Силовой модуль перегрелся.
F97	Превышена температура компрессора.

Panasonic

Индикация на беспроводном пульте	Назначение	Логика работы	Причина
H00	Ошибки нет	Нормальная работа
h21	Связь “наружный – внутренний блок”	Отсутствие связи между наружным. и внутренним блоками через 30 сек. после включения. После появления ошибки все еще остается возможной работа вентилятора внутреннего блока.	Некачественный монтаж межблочных соединений. Поломка или брак электронных плат наружного и/или внутреннего блоков.
h22	Несоответствие суммарной производительности внутреннего блоков мощности наружного блока (мультисистемы)	Наличие сигнала от процессора о несоответствии типоразмеров блоков через 2 мин. после включения (только мультисистемы)	Неверно подобрана максимальная производительность по холоду внутренних блоков мультисистемы
h24	Датчик комнатной температуры	Показания наличия комнатной температуры свыше +45С на протяжении 2 мин. или ниже, чем -56С на протяжении 5 секунд.	Разрыв в цепи или КЗ датчика
h25	Тепловой датчик температуры поверхности компрессора	Разомкнут	Разрыв в цепи или КЗ датчика
h26	Токовый трансформатор внешнего блока	Аномально низкое потребление тока внешним блоком в рабочем режиме. См. сервис-мануал	Нехватка хладогента. Плата наружного блока – обрыв в цепи токового трансформатора.
h27	Ошибка датчика температуры трубки всасывания компрессора	см. h24	Разрыв в цепи или КЗ датчика
h29	Заклинивание двигателя внутреннего блока	скорость двигателя не соответствует заданной процессором.	Двигатель внутреннего блока. Плата внутреннего блока. Соединения проводов мотора внутреннего блока.
h31	Поплавок дренажной помпы внутреннего блока	Геркон разомкнут на протяжении 3 минут.	Грязь дренажного поддона. Проверить работу датчика. Проверить отвод конденсата
h33	Термистор №1 Датчик температуры поверхности теплообменника внутреннего блока	Показания факта наличия температуры теплообменника свыше +80С или ниже, чем -40С на протяжении пяти сек. (ошибка не фиксируется, если блок находится в процессе разморозки)	Обрыв в цепи или короткое замыкание датчика
h34	Датчик температуры теплообменника внутреннего блока	см. h33	Обрыв в цепи или короткое замыкание датчика
h37	Датчик наружной температуры (воздушный)	Показания факта наличия температуры наружного воздуха свыше +150С или ниже, чем -40С на протяжении от 2 до 5 сек. (неисправность не фиксируется, если блок находится в процессе разморозки)	Обрыв в цепи или короткое замыкание датчика
h38	Датчик №1 температуры поверхности теплообменника наружного блока	Показание факта наличия температуры поверхности ТО свыше +110С или ниже, чем -60С на протяжении от 2 до 5 сек. (неисправность не фиксируется, если блок находится в процессе оттайки)	Обрыв в цепи или короткое замыкание датчика
h40	Датчик температуры трубы нагнетания компрессора	Показание факта наличия температуры свыше +200С или ниже, чем -16С на протяжении от 2 до 5 сек. CU-3,4E: Обрыв в цепи датчика фиксируется, когда температура конденсации выше на 6С, чем температура нагнетания.	Обрыв в цепи или короткое замыкание датчика
h42	Датчик №2 температуры трубы нагнетания	Показание факта наличия температуры свыше +110С или ниже, чем -60С на протяжении от 2 до 5 сек.	Обрыв в цепи или короткое замыкание датчика
h43	Межблочные соединения		Межблочные провода электропитания наружного и/или внутреннего блоков.
h44	Датчик излучения от пластин теплообменника (heat sink sensor) наружного блока	Показание факта наличия температуры свыше +80С или ниже, чем -43С на протяжении 2 сек.	Обрыв в цепи или короткое замыкание датчика
h45	Дренажный насос	В течение периода, равному 20 минутам, датчик геркона оказался разомкнут три раза по 10 секунд или более.	Грязь дренажного поддона. Проверить работу датчика. Проверить отвод конденсата
h46	Датчик температуры газовой трубы внешнего блока	показание факта наличия температуры свыше +149С или ниже, чем -45С на протяжении 2 сек.	Обрыв в цепи или короткое замыкание датчика
h47	Датчик температуры жидкостной трубы внешнего блока	см. h46	Обрыв в цепи или короткое замыкание датчика
h48	Несовпадение моделей внешнего и внутреннего блоков
h49	Некорректная работа внутреннего блока, находящегося в режиме ожидания (при прочих работающих)	Сигнализация появляется на всех блоках	Неисправный соленоидный вентиль соответствующего контура наружного блока
h51	Неверная коммутация межблочных соединений или фреоновых трубопроводов	Только для модели CU-2E: появляется через 3 мин. после принудительного запуска в режиме охлаждения, когда температура трубки внутреннего блока, понижается от +20С до +5С или больше. или температура газовой трубы (в наружном блоке) того же контура понижается на 5С до +5С или ниже
H50	Неисправность двигателя системы вентиляции (AC Robot)	мигает 7 раз подряд	Проблема в плате внутреннего блока. Проблема в двигателе вентилятора.
H51	Засорение форсунки (AC Robot)	мигает 2 раз подряд	форсунка
H52	Ошибка выключателя ограничителя (AC Robot)		Проблема платы внутреннего блока.
H97	Заклинивание двигателя крыльчаткивнешнего блока	скорость двигателя не соответствует заданной контроллером. Наличие факта 5 раз подряд и трижды в течение 60 мин. или дважды в течение 30 мин.	Двигатель внешнего блока. Плата комнатного блока. соединение проводов мотора внутреннего блока.
H98	Защита комнатного блока от высокого давления (перегрева в режиме обогрева)	снижение производительности компрессора активируется, когда температура ТО внутреннего блока повышается и доходит до +50С – +52С, компрессор полностью прекращает работу +62С – +65С. Компрессор вновь запускается с условием ограничения частоты, через 3 мин. после понижения температуры с +62С – +65С. Блокировка полностью снимается при понижении температуры до +48С-+50С. Индикация ошибки не выявляется	Засорение теплообменника внутреннего блока. Недостаточный обдув внутреннего блока. Нет нагрева теплообменника внутреннего блока
H99	Намерзание внутреннего блока в рабочем режиме (переохлаждение в режиме охлаждения)	снижение производительности компрессора активируется, когда температура комнатного блока снижается и доходит до +8С – +12С. Компрессор полностью прекращает работу при тем-ре ниже 0С на 6 мин. Компрессор вновь запускается с условием ограничения частоты через 3 мин. после повышения температуры до +3С – +8С. Блокировка полностью снимается при повышении температуры до +13С-+14С.	Отсутствие зинего комплекта Недостаточное количество фреона Засорение капиллярной трубки. Посторонние примеси в холодильном контуре.
F11	Ошибка работы 4-х ходового клапана (переключение холод/тепло)	Индикация термистора внутреннего блока в течение 4 мин. ниже –5С в режиме прогрева либо выше +45С при работе на охлаждение или осушение после запуска компрессора. После этого проблема записывается в память (без индикации). Через три минуты система запускается вновь. CU-3E/4E: Когда разница показаний термистора ТО наружного блока и термистора трубки жидкостной стороны составляет от 0С до 5С. Индикация кода появляется, когда происходит 5 срабатываний.	Проверить работу 4-х ходового клапана.
F90	Защита цепи PFC	Частота вращения компрессора не совпадает с импульсом процессора, система останавливается. Через несколько минут система вновь хапускается. Индикация кода появляется, когда происходит 4 срабатывания в течение 10 мин.	Срыв обмоток компрессора ( сопротивление каждой обмотки при нормальных условиях – порядка 1-го Ома). Ошибка цепи инвертора платы наружного блока.
F90	Низкое напряжение вцепи	Когда постоянное напряжение в основной цепи ниже 305-328 В. появляется более, чем 16 раз, система останавливается.
F91	Аномальная работа холодильного контура		Нехватка фреона либо заперт 3-х ходовой вентиль на внешнем блоке.
F95	Защита внешнего блока от высокого давления (в режиме холод)	Система прекращает работу, когда показания трубного термистора внешнего блока выше +62С. Код ошибки записывается в память (без индикации). Через 13 минут система вновь запускается в случае понижения температуры до +48С. Индикация кода появляется, когда происходит 4 срабатывания в течение 20 мин.	Ошибка в Холодильном контуре наружного блока
F96	Высокая температура транзисторного модуля или ошибка компрессора	Показание факта высокой температуры радиатора платы наружного блока или срабатывание термозащиты компрессора четыре раза подряд.	Заново заправить фреоном. Чистка теплообменника наружного блока. Промывка холодильного контура. Ошибка транзисторного модуля.
F97	Повышенная температура нагнетания компрессора. Перегрев компрессора.	Показание факта нагрева трубки нагнетания компрессора шесть раз подряд. Ошибка самостоятельно обнуляется после 20-ти минут нормальной работы. Признак наличия ошибки – частая остановка наружного блока без видимых причин.	Недостаточно хладогента. Межвитковое замыкание обмоток ротора компрессора.
F98	Сработала защита по общему потребляемому току	Аномально высокое потребление тока наружным блоков в рабочем режиме	Заново заправить фреоном. Чистка теплообменника наружного блока. Промывка холодильного контура. Ошибка транзисторного модуля. «проседание» напряжения в сети питания при включении компрессора
F99	Цепь защиты по постоянному току	В случае если после запуска системы общий в сумме потребляемый ток превысил 22,5 А, система останавливается. Индикация кода появляется, когда после 7 срабатываний. CU-3E/4E: после 16 срабатываний.	Заклинивание ротора компрессора. Неисправность модуля транзисторного .

Инверторный кондиционер Panasonic

Инверторный кондиционер Panasonic CS-E7RKDW/CU-E7RKD, выпущенный в рамках серии “Делюкс”, изготовлен с применением инновационных технологий и разработок, отвечающих самым жестким стандартам качества, энергетической эффективности и экологичности, которых придерживается производитель.

Благодаря инвертору, такие системы очень быстро достигают заданных параметров температуры, обладают повышенной производительностью и низкой степенью износа. Да и работают они намного тише обычных аналогов ON/OFF.

Как и все сплит-системы бренда, инверторный кондиционер Panasonic CS-E7RKDW/CU-E7RKD может похвастать повышенным комфортом при использовании и оснащен разнообразными полезными функциями, делающие его использование простым и приятным.

Надёжность и удобство обслуживания инверторного кондиционера Panasonic CS-E7RKDW/CU-E7RKD

Производитель тщательно позаботился о долгой службе инверторного кондиционера Panasonic CS-E7RKDW/CU-E7RKD. Конденсатор Blue Fin надежно защищен от негативного воздействия окружающей среды специально разработанным антикоррозийным покрытием, нейтрализующим действие влаги, перепадов температур и вредных примесей в воздухе. А обслуживание и ремонт наружного блока стали чрезвычайно легкими процедурами благодаря доступу к внутренним деталям через съемную верхнюю панель.

Лицевая часть корпуса внутреннего блока также легко снимается для сервиса и ухода. При возникновении сбоев в работе на дисплей выводится буквенно-цифровой код ошибки, а 32 схемы перезапуска позволяют быстро восстановить работу Panasonic CS-E7RKDW/CU-E7RKD при перепадах напряжения или после отключения электричества.

Комфорт и здоровье владельцев при использовании инверторного кондиционера Panasonic CS-E7RKDW/CU-E7RKD

Уникальная система фильтрации Nanoe-G в инверторном кондиционере Panasonic CS-E7RKDW/CU-E7RKD использует нано-частицы для уничтожения пыли, аллергенов и микроорганизмов не только в выходящем воздухе, но и на внутренних поверхностях блока, так что он никогда не станет источником распространения заразы. В прибор также интегрирована функция устранения неприятных запахов.

Как и в любой качественной сплит-системе, здесь присутствует таймер на 24 часа, специальный режим сна с пониженным до 21 дБ шумом, автоматический режим работы, учитывающий текущую температуру помещения, и нагрев/охлаждение в ускоренном темпе.

Среди особенных функций можно отметить режим мягкого осушения воздуха без изменения температуры, а также горячий запуск для предотвращения попадания холодного воздуха в комнату и создание персонального воздушного потока в том месте, где необходим обогрев или охлаждение.

Интеллектуальная функция Econavi позволяет значительно сократить расход энергии, так как при достижении выставленной температуры учитывает не только фактические параметры атмосферы в комнате, но и наличие/отсутствие лучей солнца, людей в помещении и даже их физическую активность.

Беспроводной пульт управления дозволяет дистанционно командовать системой (при этом существует опциональная возможность подключить и проводной пульт).

Инверторный кондиционер Panasonic CS-E7RKDW/CU-E7RKD – это гарантия надёжности и удобства от всемирно известного бренда.

Ремонт кондиционеров Panasonic с гарантией

Индикация на пульте	Проблема	Логика самодиагностики	Возможная причина. Способ проверки.	Место неисправности (Н-наружный блок, В – внутренний блок)
H00	Ошибки не зафиксировано	Нормальная работа
h21	Связь “наружный – внутренний блок”	Невозможность установления связи между наружным. и внутренним блоками через 30 сек. после включения. После фиксирования ошибки все еще остается возможной работа вентилятора внутреннего блока.	Неверный/некачественный монтаж межблочных проводов. Неисправность электронных плат наружного и/или внутреннего блоков.	Н/В
h22	Несоответствие суммарной производительности внутреннего блоков мощности наружного блока (мультисистемы)	Наличие сигнала от процессора о несоответствии типоразмеров блоков через 2 мин. после включения (только мультисистемы)	Неверно подобрана максимальная производительность по холоду внутренних блоков мультисистемы	Н/В
h24	Датчик комнатной температуры (воздушный)	Фиксирование процессором факта наличия комнатной температуры свыше +46С на протяжении 2 мин. или ниже, чем -56С на протяжении 5 секунд.	Обрыв в цепи или КЗ датчика	В
h25	Датчик температуры поверхности компрессора	см. h24 (применимо к компрессору)	Обрыв в цепи или КЗ датчика	Н
h26	Токовый трансформатор наружного блока	Ненормально низкое потребление тока наружным блоком в рабочем режиме. См. сервис- мануал	Недостаток фреона. Плата наружного блока – обрыв в цепи токового трансформатора. Транзисторный модуль (IPM).	Н
h27	Неисправность датчика температуры трубки всасывания компрессора	см. h24 (применимо к наружному блоку кондиционера)	Обрыв в цепи или КЗ датчика	Н
h29	Заклинивание мотора внутреннего блока	Высоковольтный PWM: Фактическая скорость мотора не соответствует заданной процессором. Наличие факта 7 раз подряд. Низковольтный PAM: Факт заклинивания мотора 7 раз подряд либо на протяжении 25 секунд.	Мотор внутреннего блока. Плата внутреннего блока. Разъемы проводов мотора внутреннего блока.	В
h31	Поплавок дренажного поддона внутреннего блока	Датчик разомкнут на протяжении 150 секунд.	Засор дренажа. Проверить логику датчика. Проверить сопротивление обмоток мотора помпы (около 200 Ом)
h33	Датчик №1 (базовый) температуры поверхности теплообменника внутреннего блока	Фиксирование процессором факта наличия температуры теплообменника свыше +80С или ниже, чем -40С на протяжении 5 сек. (неисправность не фиксируется, если блок находится в процессе оттайки)	Обрыв в цепи или КЗ датчика	В
h34	Датчик №2 (опция) температуры теплообменника внутреннего блока	см. h33	Обрыв в цепи или КЗ датчика	В
h36	Ионизатор воздуха			В
h37	Датчик уличной температуры (воздушный)	Фиксирование процессором факта наличия температуры наружного воздуха свыше +150С или ниже, чем -40С на протяжении от 2 до 5 сек. (неисправность не фиксируется, если блок находится в процессе оттайки)	Обрыв в цепи или КЗ датчика	Н
h38	Датчик №1 температуры поверхности теплообменника наружного блока	Фиксирование процессором факта наличия температуры поверхности ТО свыше +110С или ниже, чем -60С на протяжении от 2 до 5 сек. (неисправность не фиксируется, если блок находится в процессе оттайки)	Обрыв в цепи или КЗ датчика	Н
h40	Датчик температуры трубки нагнетания компрессора	CU-2E: Фиксирование процессором факта наличия температуры свыше +200С или ниже, чем -16С на протяжении от 2 до 5 сек. CU-3,4E: Обрыв в цепи датчика фиксируется, когда температура конденсации выше на 6С, чем температура нагнетания.	Обрыв в цепи или КЗ датчика	Н
h42	Датчик №2 температуры трубки нагнетания (выход из теплообменника наружного блока)	Фиксирование процессором факта наличия температуры свыше +110С или ниже, чем -60С на протяжении от 2 до 5 сек.	Обрыв в цепи или КЗ датчика	Н
h43	Межблочные провода		Линии электропитания наружного и/или внутреннего блоков.	Н/В
h44	Датчик радиационной теплоотдачи от пластин теплообменника (heat sink sensor) наружного блока	Фиксирование процессором факта наличия температуры свыше +80С или ниже, чем -43С на протяжении 2 сек.	Обрыв в цепи или КЗ датчика	Н
h45	Дренажная помпа	В течение периода, равному 20 минутам, датчик поплавка оказался разомкнут три раза по 10 секунд или более.	Засор дренажа. Проверить логику датчика. Проверить сопротивление обмоток мотора помпы (около 200 Ом)	В
h46	Датчик температуры газовой трубки наружного блока	Фиксирование процессором факта наличия температуры свыше +149С или ниже, чем -45С на протяжении 2 сек.	Обрыв в цепи или КЗ датчика	Н
h47	Датчик температуры жидкостной трубки наружного блока	см. h46	Обрыв в цепи или КЗ датчика	Н
h48	Несоответствие внешнего и внутреннего блоков (бренд-коды)
h49	Некорректная работа внутреннего блока, находящегося в режиме ожидания (при прочих работающих)	Индикация появляется на всех блоках, кроме того, на котором был зафиксирован факт обмерзания испарителя.	Неисправный соленоидный клапан соответствующего контура наружного блока (expansion valve)	Н/В
h51	Неправильная коммутация межблочных проводов или фреоновых трубопроводов	Только для CU-2E: Фиксируется через 3 мин. после принудительного запуска в режиме холода, когда температура трубки ТО внутреннего блока, в который по логике процессора не должен подаваться фреон, понижается от +20С до +5С или более. Либо температура газовой трубки (в наружном блоке) того же контура (см. выше) понижается на 5С до +5С или ниже ??? в течение 3 мин.		Н/В
H50	Неисправность мотора системы вентиляции (AC Robot)	Наличие факта неисправности 7 раз подряд	Плата внутреннего блока. Мотор вентилятора.	В
H51	Засор сопла (AC Robot)	Наличие факта неисправности 2 раз подряд	Сопло	В
H52	Неисправность выключателя ограничителя (AC Robot)		Плата внутреннего блока.	В
H97	Заклинивание мотора наружного блока	CU-2E: Фактическая скорость мотора не соответствует заданной процессором. Наличие факта 5 раз подряд трижды в течение 60 мин. или дважды в течение 30 мин. CU-3,4E: Когда процессор выдает сигнал на 100% скорости мотора, а датчик фиксирует только 30 об/мин. на протяжении 15 сек., мотор останавливается процессором на 3 мин. и потом перезапускается. Ошибка появляется после 16 подобных фактов или сбрасывается на новый отсчет, если есть 5 мин. нормальной работы системы)	Мотор наружного блока. Плата внутреннего блока. Разъемы проводов мотора внутреннего блока.	Н
H98	Защита внутреннего блока от высокого давления (перегрева в режиме тепла)	Ограничение на предельную частоту вращения компрессора активируется, когда температура ТО внутреннего блока повышается и доходит до +50С – +52С, компрессор полностью останавливается +62С – +65С. Компрессор перезапускается с условием ограничения частоты через 3 мин. после понижения температуры с +62С – +65С. Ограничение полностью снимается при понижении температуры до +48С-+50С. Индикация ошибки не появляется.	Загрязнение теплообменника внутреннего блока. Недостаточный съём тепла с внутреннего блока. Несоответствие характеристик (неправильные показания) датчика теплообменника внутреннего блока. Отсутствие прогрева внутреннего блока при запуске на тепло.	Н/В
H99	Обмерзание внутреннего блока в рабочем режиме (переохлаждение в режиме холода)	Ограничение на предельную частоту вращения компрессора активируется, когда температура ТО внутреннего блока понижается и доходит до +8С – +12С. Компрессор полностью останавливается при тем-ре ниже 0С на 6 мин. Компрессор перезапускается с условием ограничения частоты через 3 мин. после повышения температуры до +3С – +8С. Ограничение полностью снимается при повышении температуры до +13С-+14С.	Включение блоков на холод или осушение при тем-ре на улице, ниже рабочего диапазона. Недостаточная заправка или утечка хладагента. Засор капиллярной трубки. Влага в холодильном контуре.	Н/В
F11	Некорректная работа 4-х ходового клапана (переключение холод/тепло)	CU-2E: Показания трубного термистора внутреннего блока в течение 4 мин. ниже –5С в режиме прогрева (при включении на тепло) либо выше +45С при работе на холод или осушение после включения компрессора. После этого ошибка записывается в память (без индикации). Через три минуты система перезапускается. Индикация кода появляется, когда происходит 3 срабатывания в течение 30 мин. CU-3E/4E: Когда разница показаний термистора ТО наружного блока и термистора трубки жидкостной стороны составляет от 0С до 5С. Индикация кода появляется, когда происходит 5 срабатываний.	Механизм 4-х ходового клапана. Электромагнитная катушка 4-х ходового клапана.	Н
F17	Обмерзание внутреннего блока в режиме ожидания	CU-2E: Диагностика происходит только на блоке, остановившемся (в ходе нормальной эксплуатации) более, чем на 5 мин. Система останавливается, когда показания трубного термистора внутреннего блока ниже –5С на протяжении 1 мин. , или ниже 0С на протяжении 5 мин. Через три минуты система перезапускается. Индикация кода появляется, когда происходит 3 срабатывания в течение 30 мин. CU-3E/4E: Когда разница показаний комнатного термистора и трубного термистора внутреннего блока выше, чем 10С, либо показания трубного термистора внутреннего блока) ниже –1С на протяжении 5 мин, блок останавливается. Через три минуты система перезапускается. Индикация кода появляется, когда происходит 3 срабатывания в течение 30 мин.	Неисправный соленоидный клапан соответствующего контура наруж. блока (expansion valve) – негерметичность. Несоответствие характеристик (неправильные показания) датчика теплообменника внутреннего блока.	Н/В
F90	CU-2E: Защита цепи PFC	Когда частота вращения компрессора не совпадает с сигналом процессора, система останавливается. Через три минуты система перезапускается. Индикация кода появляется, когда происходит 4 срабатывания в течение 10 мин.	Обрыв обмоток компрессора (сопротивление каждой обмотки в нормальных условиях – около 1-го Ома). Неисправность цепи инвертора платы наружного блока.
F90	CU-3E/4E: Низкое напряжение в главной цепи	Когда постоянное напряжение (DC) в основной цепи ниже, чем 305-328 Вольт регистрируется более, чем 16 раз, система останавливается.
F91	Некорректная работа холодильного контура	CU-2E: Если действуют следующие факты: Скорость вращения компрессора достигла величины, которая определяется по условиям работы (см. сервис-мануал), суммарный ток находится в пределах от 1,5А до 1,9А на протяжении 5 мин., система останавливается, если показания трубного термистора внутреннего блока выше +20С при работе на холод или осушение либо ниже +25С в режиме тепла. Через три минуты система перезапускается. Индикация кода появляется, когда происходит 2 срабатывания в течение 20 мин. CU-3E/4E: Если частота вращения компрессора выше 55 Гц, а ток падает до величины 1,5-1,9А на протяжении 7 мин., система останавливается. Через три минуты система перезапускается. Либо если показания термистора нагнетания компрессора превысили норму, а соленоидный вентиль остался открытым на протяжении 80 сек., система останавливается. Через три минуты система перезапускается. Индикация кода появляется, когда происходит 4 срабатывания.	Отсутствие фреона. Закрыт 3-х ходовой вентиль на наружном блоке.	Н/В
F93	Несоответствие фактической производительности компрессора управляющим сигналам контроллера	CU-2E: Когда частота вращения компрессора не совпадает с управляющими сигналами контроллера, система останавливается. После этого ошибка записывается в память (без индикации). Через три минуты система перезапускается. Индикация кода появляется, когда происходит 4 срабатывания в течение 20 мин. CU-3E/4E: то же, что и CU-2E, но только индикация появляется после 8 срабатываний.	Обрыв обмоток компрессора (сопротивление каждой обмотки в нормальных условиях – около 1-го Ома). Неисправность цепи инвертора платы наружного блока.	Н
F95	Защита наружного блока от высокого давления (в режиме охлаждения)	Только CU-2E: Система останавливается, когда показания трубного термистора наружного блока выше +62С. После этого ошибка записывается в память (без индикации). Через 13 минут система перезапускается в случае понижения температуры ТО до +48С. Индикация кода появляется, когда происходит 4 срабатывания в течение 20 мин.	Холодильный контур в наружном блоке	Н
F96	Перегрев транзисторного модуля (IPM) или неисправность компрессора	Фиксирование факта перегрева радиатора платы наружного блока или срабатывание термотаблетки компрессора 4-е раза подряд.	Перезаправка фреоном. Загрязнение теплообменника наружного блока. Загрязнение холодильного контура. Неисправность транзисторного модуля.	Н
F97	Высокая температура нагнетания компрессора. Перегрев компрессора.	Фиксирование факта перегрева трубки нагнетания компрессора 6-е раз подряд. Ошибка самостоятельно обнуляется после 20-ти минут нормальной работы. Признак наличия ошибки – частая остановка наружного блока без видимых причин.	Недостаточная заправка. Межвитковое замыкание обмоток компрессора. Несоответствие характеристик (неправильные показания) датчика трубки нагнетания компрессора. Неисправность вентилятора наружного блока.	Н
F98	Защита по общему потребляемому току	Ненормально высокое потребление тока наружным блоков в рабочем режиме	Перезаправка фреоном. Загрязнение теплообменника наружного блока. Загрязнение холодильного контура. Значительное «проседание» напряжения в сети питания при включении и/или работе.	Н
F99	Цепь защиты по постоянному току (DC)	CU-2E: Если после запуска системы суммарный потребляемый ток превысил 22,5А, система останавливается. Индикация кода появляется, когда происходит 7 срабатываний. CU-3E/4E: то же, что и CU-2E, но остановка происходит после 16 срабатываний.	Заклинивание компрессора. Неисправность транзисторного модуля. Неисправность цепи датчика тока платы наружного блока.	Н

Коды ошибок кондиционера Panasonic

В комплекте: 1. Сплит-система переменного тока, 2. Мультисистема переменного тока, 3. Коды ошибок кассетного переменного тока;

Коды ошибок кондиционеров Panasonic

Коды ошибок инверторов Panasonic Split AC

Коды ошибок	Причина
S01	Неисправность датчика комнатной температуры
S02	Неисправность датчика внутреннего змеевика
S03	Неисправность датчика влажности
S04	Комп.неисправность датчика температуры
S05	Неисправность датчика наружной катушки
S06	Неисправность датчика наружного воздуха
S07	Неисправность наружного датчика тока
E01	Сбой внутренней/внешней связи
E02	Отказ контура HIC (контур компрессора/вентилятора)
E03	Сбой OTP ROM наружного блока
E04	Отсечка пикового тока
E05	PAM или сбой активной цепи
E06	Высокая температура нагнетания компрессора
E07	Неисправность внутреннего вентилятора
E08	Неисправность переключения ходового клапана (RV)
E09	Без защиты от хладагента
E10	Неисправность цепи привода компрессора постоянного тока
E11	Неисправность наружного вентилятора
E12	Ошибка наружного блока
E13	Предотвращение замерзания активировано

Примечание: «0» — измеренная частота и фиксированная скорость вращения вентилятора. Данные памяти кода ошибки стираются при отключении питания или нажимайте автоматический переключатель до тех пор, пока не раздастся звуковой сигнал, после нажатия кнопки «ПРОВЕРИТЬ» на пульте дистанционного управления. Несмотря на то, что при обнаружении неисправности работа принудительно останавливается, при определенных ошибках возможен аварийный режим с помощью дистанционного управления или автоматического переключения на внутреннем блоке. Однако звук приема сигнала пульта дистанционного управления изменяется с одного «бип» на четыре «бип».

Пульт дистанционного управления Panasonic AC

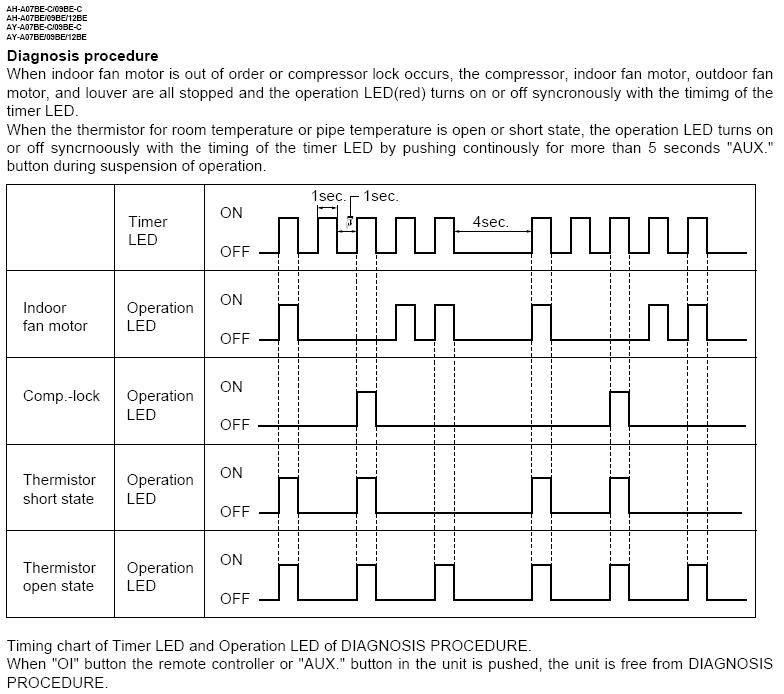

Для диагностики

Светодиод таймера начинает мигать, и устройство автоматически прекращает работу
Нажмите и удерживайте кнопку CHECK на пульте дистанционного управления в течение 5 секунд.
«- -» будет отображаться на дисплее пульта дистанционного управления. Примечание: Отображение только для «- -». (Нет передаваемого сигнала, нет принимаемого звука и не мигает индикатор питания. )
Нажмите кнопку «ТАЙМЕР» + или – на пульте дистанционного управления. Отобразится код «H00» (нет неисправности), и сигнал будет передан на основной блок.
Каждое нажатие кнопки (вверх или вниз) будет увеличивать количество неисправностей и передавать сигнал кода неисправности на основной блок.
Когда последний код неисправности на основном блоке и код, переданный с пульта дистанционного управления, совпадают, светодиод питания загорается на 30 секунд и раздается звуковой сигнал (непрерывно в течение 4 секунд).Если коды не совпадают, светодиод питания загорится на 0,5 секунды, и звук не будет слышен.
Режим диагностики поломки будет отменен путем непрерывного нажатия кнопки CHECK в течение 5 секунд или бездействия пульта дистанционного управления в течение 30 секунд.
Светодиод не горит, если устройство выключено или нажата кнопка переменного тока на основном устройстве.

Для сброса запомненного состояния ошибки (Защитная работа) после ремонта:

1. Включите питание.

2. Нажмите и удерживайте кнопку AUTO в течение 5 секунд (раздастся звуковой сигнал) на основном блоке, чтобы перевести блок в режим принудительного охлаждения.

3. Нажмите кнопку CHECK на пульте дистанционного управления в течение примерно 1 секунды остроконечным предметом, чтобы передать сигнал на основной блок. Из основного блока раздается звуковой сигнал, и данные удаляются.

Временная работа (в зависимости от состояния поломки)

1. Нажмите кнопку AUTO (раздастся звуковой сигнал) на основном устройстве, чтобы управлять устройством.(Дистанционное управление станет возможным.)

2. Устройство временно можно использовать до ремонта.

Коды ошибок Panasonic Multi AC

Коды ошибок Panasonic Multi AC

Коды ошибок	Проблема
H00	Аномалий не обнаружено
h21	Аномальная связь между внутренним и наружным
h24	Неисправность датчика температуры впускного воздуха в помещении
h25	Неисправность датчика температуры наружного компрессора
h26	Открытый трансформатор тока разомкнутая цепь
h29	Блокировка двигателя внутреннего вентилятора
h33	Неисправность датчика температуры теплообменника внутреннего блока
h34	Неисправность датчика 2 температуры теплообменника внутреннего блока
h37	Неисправность датчика температуры наружного воздуха
h38	Неисправность датчика температуры теплообменника наружного блока
h40	Неисправность датчика температуры наружного воздуха на выходе
h43	Внутренний/наружный неправильное подключение
h48	Несоответствие внутренний/наружный (марочный код)
H97	Механизм двигателя наружного вентилятора заблокирован
H98	Внутренняя защита от высокого давления
H99	Защита теплообменника внутреннего блока от замерзания
F11	Неисправность переключения цикла охлаждения/нагрева
F90	Управление PFC
F91	Ненормальный цикл охлаждения
F93	Ненормальная частота вращения компрессора наружного блока
F95	Защита от высокого давления
F96	IPM (силовой транзистор) защита от перегрева
F97	Защита компрессора наружной установки от перегрева
F98	Защита от полного рабочего тока
F99	Пиковое обнаружение постоянного тока (DC)

Коды ошибок переменного тока для кассет Panasonic

Если проблема не устранена даже после проверки вышеуказанных пунктов, остановите блок, отключите питание внутреннего блока и обратитесь к дилеру, у которого был приобретен продукт, с указанием номера модели и проблемы, с которой вы столкнулись.

Коды ошибок переменного тока кассеты Panasonic

Коды ошибок	Проблема
E06	Наружный блок не получил сигналы последовательной связи от внутреннего блока
E07	Наружный блок не передает сообщение внутреннему блоку
E12	Запуск автоматической настройки адреса запрещен во время выполнения автоматической настройки адреса.
E14	Дублирование основного блока при мультиконтроле одновременной работы (обнаруженный наружный блок)
E15	Автоматическая адресная тревога (слишком низкая емкость)
E16	Автоматическая адресная тревога (слишком большая емкость)
E20	Внутренние блоки не подключены
F04	Неисправность датчика температуры нагнетания компрессора (TD)
F06	Неисправность датчика температуры на входе (C1) в теплообменнике
F07	Промежуточная температура (C2) в теплообменнике неисправность
F08	Неисправность датчика температуры наружного воздуха (ТО)
F12	Неисправность датчика температуры всасывания компрессора (TS)
F31	Неисправность энергонезависимой памяти наружного блока (EEPROM)
H01	Обнаружен первичный (входной) сверхток
H02	Проблемы с PAM
H03	Неисправность первичного датчика тока ТТ (датчика тока)
H05	Отказ датчика, датчик температуры нагнетания компрессора (TD) отсоединен
h41	Неисправность HIC
L04	Дублирование адреса наружного блока
L10	Мощность наружного блока не задана
L13	Ошибка настройки типа внутреннего блока
L18	Неисправность 4-ходового клапана
P03	Проблема температуры нагнетания компрессора
P04	Проблема высокого давления
P05	Неисправность источника переменного тока
P13	Аварийный клапан открыт
P14	Обнаружение датчика O2
P15	Обнаружен недостаточный уровень газа
P16	Перегрузка по току компрессора
P22	Неисправность двигателя вентилятора наружного блока
P29	Отсутствие проводки компрессора INV, отказ включения компрессора INV (в т. ч. заблокированный) из-за отказа DCCT

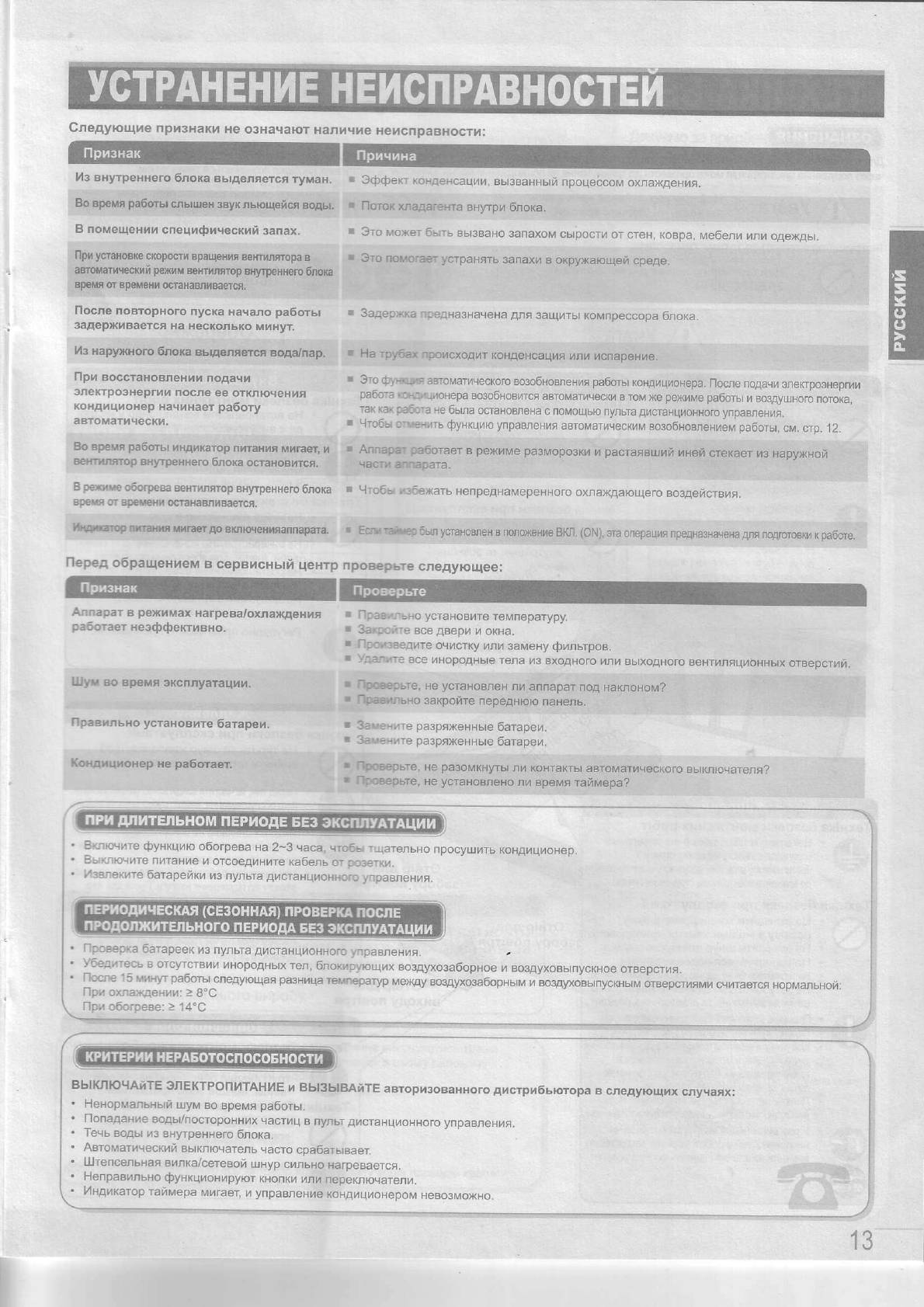

Поиск и устранение неисправностей кондиционера Panasonic Устранение неполадок кондиционера Panasonic

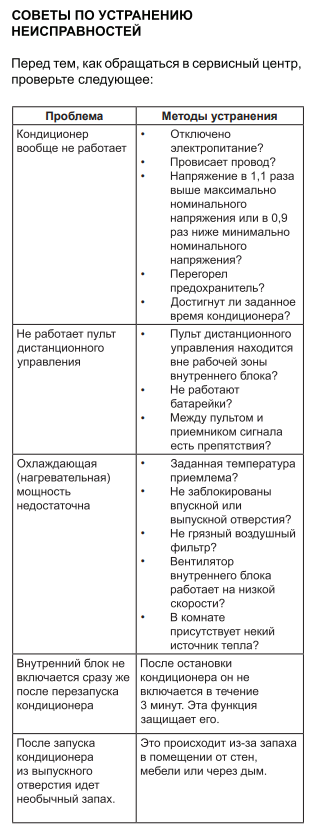

Следующие признаки не указывают на неисправность;

, проверьте следующее:

Симптом	Причина
Из внутреннего блока выходит туман.	Эффект конденсации вследствие процесса охлаждения
Звук текущей воды во время работы.	Поток хладагента внутри агрегата.
В помещении специфический запах	Это может быть связано с запахом сырости, исходящим от стены, ковра, мебели или одежды
Внутренний вентилятор иногда останавливается во время автоматической настройки скорости вентилятора	Это помогает удалить окружающий запах
Поток воздуха продолжается даже после остановки работы	Отвод остаточного тепла от внутреннего блока (максимум 30 секунд)
Работа задерживается через несколько минут после перезапуска	Задержка является защитой компрессора агрегата
Наружный блок выделяет воду/пар	Конденсация или испарение на трубах
Индикатор POWER мигает в режиме HEAT без подачи теплого воздуха (жалюзи закрыты)	Блок находится в режиме разморозки (и параметр AIR SWING установлен на AUTO)
Внутренний вентилятор иногда останавливается во время обогрева	Во избежание непреднамеренного эффекта охлаждения
Индикатор POWER мигает перед включением устройства	Это предварительный этап подготовки к работе, когда установлен таймер включения
Треск во время работы	Изменения температуры вызвали расширение/сжатие устройства
Индикатор POWER мигает 3 секунды ON и 0. 5 секунд ВЫКЛ во время работы	Причина: Устройство находится в режиме реагирования на запросы. Прежде чем звонить в сервисную службу по номеру
Шум во время работы	Проверить: Проверить, не установлен ли блок под наклоном. Плотно закройте переднюю панель.
Пульт дистанционного управления не работает	Проверить: правильно вставить батарейки. Замените слабые батареи.
Агрегат не работает	Проверка: Проверьте, не сработал ли автоматический выключатель.Проверьте, установлены ли таймеры.
Устройство не получает сигнал от пульта дистанционного управления.	Проверить: Убедитесь, что приемник не закрыт. Некоторые флуоресцентные лампы могут мешать работе передатчика сигнала. Пожалуйста, проконсультируйтесь с авторизованным дилером.

Устройство останавливается, и мигает индикатор ТАЙМЕР;

Коды ошибок E1-E20;

E01-E02-E03-E04-E05-E06-E07-E08-E09-E12-E13-E14-E15-E16-E18-E20

Схема соединений проводки-наружный блокСхема соединений проводки-внутренний блокЭлектронная принципиальная схема-наружный блокЭлектронная принципиальная схема-внутренний блок

Коды ошибок Panasonic VRF AC и поиск и устранение неисправностей

Руководство по эксплуатации кондиционеров Panasonic в формате PDF

Кассетный кондиционер Panasonic РУКОВОДСТВО PDF

*ПОЖАЛУЙСТА, ОТПРАВЬТЕ МНЕ ЛЮБОЙ КОММЕНТАРИЙ, ПРЕДЛОЖЕНИЕ ИЛИ ИСПРАВЛЕНИЕ, ВОЗМОЖНО ИМЕЮЩИЕСЯ.

Как проверить и диагностировать

В процессе использования кондиционера Panasonic неизбежно возникновение ошибок или проблем. Код ошибки кондиционера Panasonic и приведенный ниже способ проверки и диагностики отчасти помогут вам быть более активными, когда кондиционер в доме «заболевает».

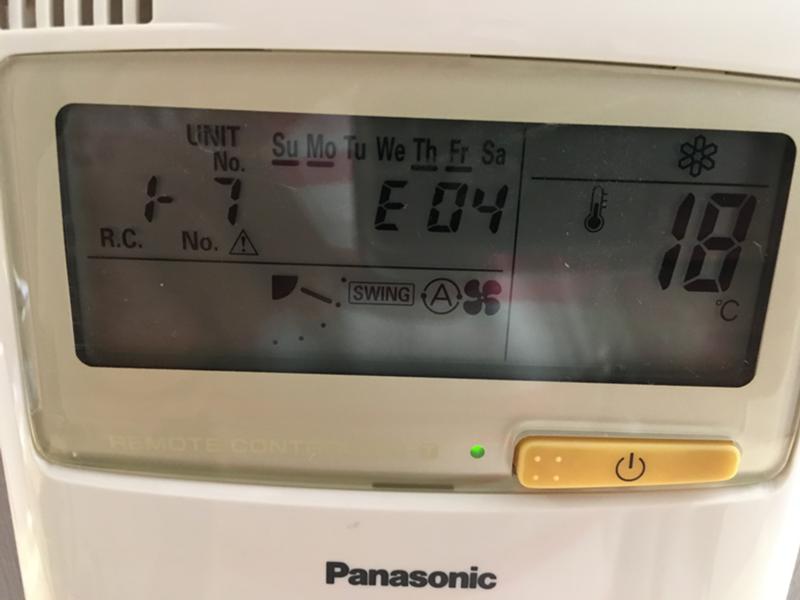

Как проверить простейший кондиционер Panasonic код ошибки

Обычно кондиционер Panasonic не имеет дисплея, поэтому при возникновении ошибки пользователю будет сложно определить.Если вы видите, что индикатор мигает или индикатор таймера постоянно мигает, в кондиционере возникла ошибка. Затем вы можете проверить ошибки, выполнив следующие действия:

Шаг 1: Нажмите и удерживайте кнопку CHECK в течение примерно 5 секунд, пока на экране не появится – –
Шаг 2: Переместите регулятор в сторону кондиционера, нажмите и удерживайте кнопку ТАЙМЕР . При каждом нажатии экранной кнопки будет отображаться код ошибки, а индикатор POWER на кондиционере мигнет один раз, подтверждая сигнал.
Шаг 3 : Когда индикатор POWER и индикатор кондиционера издают непрерывный звуковой сигнал в течение 4 секунд, код ошибки, который появляется на экране, является кодом ошибки обнаруженного кондиционера.
Шаг 4: Если вы хотите отключить режим запроса кода ошибки, удерживайте нажатой кнопку CHECK в течение 5 секунд, иначе он автоматически завершится через 20 секунд, если вы не выполните никаких других действий.
Шаг 5: Временно удалите ошибку кондиционера, отключив питание или нажав AC RESET и включив кондиционер, чтобы проверить, появляется ли ошибка снова.

Код ошибки кондиционера Panasonic

Ниже приведена таблица наиболее распространенных кодов ошибок кондиционеров Panasonic. Вы можете обратиться, чтобы узнать статус неисправности кондиционера в семье и быстро найти решение.

Код ошибки кондиционера Panasonic – Ошибка H

Код ошибки 00H: отклонений от нормы не обнаружено
Код ошибки 11H: Ошибка линии передачи данных между внутренним и наружным блоками.
Код ошибки 12H: Другая ошибка питания между наружным и внутренним блоками.
Код ошибки 14H: Ошибка датчика комнатной температуры
Код ошибки 15H: Ошибка датчика температуры компрессора.
Код ошибки 16H: Слишком низкий ток нагрузки компрессора.
Код ошибки 19H: Ошибка внутреннего блока вентилятора.
Код ошибки 23H: Ошибка датчика температуры чиллера
Код ошибки 25H: Ошибка электронной цепи
Код ошибки 27H: Ошибка датчика наружной температуры.
Код ошибки 28H: Ошибка датчика температуры горячей буровой установки.
Код ошибки 30H: Ошибка датчика температуры на выходе компрессора.
Код ошибки 33H: Ошибка соединения внутреннего и внешнего блоков.
Код ошибки 38H: внутренняя и внешняя ошибка блока не синхронизированы.
Код ошибки 58H: ошибка цепи PATROL
Код ошибки 59H: Ошибка цепи ECO PATROL
Код ошибки 97H: Ошибка вентилятора наружного блока
Код ошибки 98H: Слишком высокая температура в помещении (режим обогрева)
Код ошибки 99H: Слишком низкая температура охлаждения.( заморозить )

Код ошибки кондиционера Panasonic – Ошибка F

Код ошибки 11F: Ошибка переключателя режима охлаждения/обогрева
Код ошибки 90F: Неисправность контура бустера Bost для силового блока компрессора компрессора
Код ошибки 91F: Ошибка линии нагрузки компрессора слишком низкая.
Код ошибки 93F: Ошибка скорости вращения компрессора.
Код ошибки 95F: Слишком высокая температура горячей платформы.
Код ошибки 96F: Перегрев силового транзистора компрессора (IPM)
Код ошибки 97F: Слишком высокая температура компрессора.
Код ошибки 98F: слишком высокая нагрузка на компрессор.
Код ошибки 99F: выход постоянного тока на компрессор слишком высок.

Кроме того, при поиске вы увидите некоторые ошибки, которые не включены в приведенный выше код ошибки кондиционера Panasonic. Это ошибки, которые не могут быть идентифицированы функцией управления.

Если вы обнаружили ошибку, если вы не можете найти решение, немедленно обратитесь в центр обслуживания клиентов или, если гарантийный срок еще не истек, обратитесь к поставщику продукта за инструкциями по устранению этой проблемы.

Надеюсь, статья будет вам полезна! Спасибо, что нашли время, чтобы следить!

>>> Артикул:

Конструкция и принцип работы кондиционера воздуха, кондиционер
Как сэкономить до 30 % электроэнергии в ресторанах и супермаркетах
Как пользоваться кондиционером Panasonic

Коды ошибок кондиционеров Panasonic

Когда системы Panasonic появляются на системных диаграммах, они заблокированы, а светодиод хронометра будет мигать на переднем циферблате.

Если это климатический прибор с мультисплит-системой питания, то расшифровку аббревиатур кодов неисправностей необходимо расшифровывать в отдельном порядке.

(H00) – Нарушений не обнаружено

(h21) – Нет взаимодействия между наружным и съемным блоком, не работают платы управления

(Н12) – нарушение параметров силовых характеристик между внешним и подключаемым блоком

(Н14) – неисправен детектор подачи воздушных масс

(Н15) – нарушение режима работы датчика температуры компрессорного агрегата

(h26) – низкое потребление тока наружным блоком – отсутствие охладителя, обрыв цепи, выход из строя платы внешнего модуля, неисправность устройства ИПМ силового типа

(Н17) – нарушение режима работы датчика температуры на стороне всасывания охладителя

(h29) – нарушение режима работы двигателя вентилятора встроенного блока – возможные объекты: силовая установка, плата или разъем проводки.

(h31) – неисправна дренажная система или датчик поплавкового типа

(Н23) – неисправен датчик температурного режима испарителя N1

(Н24) – неисправен датчик температурного режима испарителя N2

(Н25) – ремонту подлежит блок распределения ионизирующего излучения или встроенный блок-щит

(Н26) – прибор – ионизатор

(Н27) – датчик уличной температуры неисправен

(Н28) – неисправен датчик температурного режима конденсатора N1

(Н30) – неисправен датчик температурного режима питания

(Н32) – неисправен датчик температурного режима на выходном каскаде конденсатора

(Н33)-точность соединительных блоков

(h44) -неисправен датчик температурного режима системы охлаждения

(h45)-засорение дренажной системы, дефект насоса (R обмоток двигателя – около 0. 2 кОм)

(Н36) – неисправен датчик температурного режима трубки газовой подачи внешнего блока

(Н37) – датчик температурного режима неисправен датчик трубки для подачи жидкости внешнего блока

(Н38) – нарушение соответствия наружных и встроенных блоков

(h49) – нарушение режима подключения проводов и цепей мульти-сплит систем, дефект электромагнитного клапана внешнего блока

(h51) – нарушение режима подключения проводов и трубопроводов охладителя

(Н50) – неисправность двигателя вентилятора или его платы

(H51) – засорение системы вывода

(H52) – дефект системы отключения

(Н58) – дефект блока системы “Датчик патрулирования”

(H64) – неисправность детектора детектора высокого давления

(H97) – дефект двигателя компрессора, интегральная плата

(Н98) – нарушение защитных функций встроенного блока от перегрева в режиме теплового излучения (высокого давления), слабого теплового излучения от теплообменника встроенного блок, неисправность извещателя

(Н99) – прибор – испаритель покрылся льдом

(F11) – параметры работы 4-ходового клапана

(F17) – образование льда на встроенном блоке в режиме ожидания, ошибка появляется на замороженном блоке

(F90) – различные дефекты обмоток компрессора, дефект платы инвертора

(F91) – нарушение рабочих параметров контура холодильной системы, использование защитных функций по низкому давлению

(F93) – различные дефекты обмоток компрессора, дефект платы инвертора

(F94)-необходимость введения защитных функций из-за повышенного впрыска

Давление

(F95) – Превышение температуры нагрева теплообменника внешнего блока

(F96) – превышение температуры обогрева моторного отсека, для мульти-сплит систем – срабатывание датчика температуры

(F97) – превышена температура нагрева компрессора

(F98) – введение защитных функций на общую потребляемую электроэнергию

(F99) – ошибка системы защиты постоянного тока, возможные ситуации: отказ компрессора, неисправность транзисторной системы, датчик тока платы наружного блока, низкое сопротивление компрессора обмотки.

Список кодов неисправностей или ошибок кондиционеров: Panasonic Error Code

Диагностический дисплей = H00
Аномалия / Управление защитой = Аномалии не обнаружены
Оценка аномалии =
Аварийный режим = Нормальная работа
Первичное место для проверки =

Диагностический дисплей = h21
Аномалия / Управление защитой = Внутренняя / наружная аномальная связь
Оценка аномалии = > через 1 мин после запуска
Аварийный режим = Работает только внутренний вентилятор
Первичное место для проверки = • Внутренние/внешние кабельные соединения • Внутренняя/наружная печатная плата

Диагностический дисплей = h24 Суждение = Продолжайте в течение 5 секунд.
Аварийный режим =
Основное место для проверки = • Датчик температуры всасываемого воздуха (обнаружен или отключен)

Дисплей диагностики = h25
Неисправность / Управление защитой = Неисправность датчика температуры наружного компрессора Первичное место для проверки = Датчик температуры компрессора (обнаружен или отключен)

Дисплей диагностики = h26
Неисправность/Управление защитой = Обрыв цепи трансформатора тока наружного блока
Оценка неисправности =
Аварийный режим =
Основное место для проверки = • Наружная печатная плата • IPM ( Модуль силового транзистора)

Диагностический дисплей = h29
Неисправность / Управление защитой = Механизм двигателя внутреннего вентилятора заблокирован
Оценка неисправности = 7 повторений непрерывно
Аварийный режим =
Основное место для проверки = • Внутренняя печатная плата • Двигатель вентилятора

Диагностический дисплей = час 33
Неисправность / Управление защитой = Неисправность датчика температуры теплообменника внутреннего блока
Оценка неисправности =
Аварийный режим = O (только охлаждение}
Основное место для проверки = • Датчик температуры теплообменника (обнаружен или отключен)

Дисплей диагностики = h34
Неисправность / Контроль защиты = Неисправность датчика температуры внутреннего теплообменника 2
Оценка неисправности = Продолжайте в течение 5 сек.
Аварийный режим =
Первичное место для проверки = • Датчик температуры теплообменника (обнаружен или отключен)

Дисплей диагностики = h37
Неисправность / Управление защитой = Неисправность датчика температуры наружного всасываемого воздуха
Оценка неисправности = Продолжайте в течение 5 сек.
Аварийный режим = O
Основное место для проверки = • Датчик температуры наружного воздуха (детектируемый или отключенный)

Дисплей диагностики = h38
Неисправность / Управление защитой = Неисправность датчика температуры теплообменника наружного блока
Оценка неисправности = Продолжайте в течение 5 сек.
Аварийный режим = O
Основное место для проверки = • Датчик температуры теплообменника наружного блока (обнаружен или отключен)

Дисплей диагностики = h40
Неисправность / Управление защитой = Неисправность датчика температуры наружного воздуха на выходе
Оценка отклонения = Продолжайте в течение 5 сек.
Аварийный режим =
Основное место для проверки = • Датчик температуры наружного воздуха (детектируемый или отключенный)

Дисплей диагностики = h43
Неисправность / Управление защитой = Внутреннее / Наружное неправильное подключение
Оценка неисправности =
Аварийный режим =
Основное место для проверки = • Напряжение питания внутреннего/наружного питания

Диагностический дисплей = h48
Неисправность / Контроль защиты = Внутреннее / наружное несоответствие (марка)
Оценка неисправности =
Аварийный режим =
Первичное местоположение для проверки =

Диагностический дисплей = H50
Неисправность / защита управление = Неисправность двигателя вентиляции
Оценка неисправности = 7 повторений непрерывно
Аварийный режим =
Первичное место для проверки = • Внутренняя печатная плата • Двигатель вентиляции

Диагностический дисплей = H51
Аварийный режим =
Основное место для проверки = • Форсунка

Дисплей диагностики = H52
Неисправность / Управление защитой = Неисправность концевого выключателя
Оценка неисправности =
Аварийный режим =
Основное место для проверки = • Внутренняя печатная плата

Диагностика дисплей = H97
Неисправность / Управление защитой = Механизм двигателя наружного вентилятора заблокирован
Оценка неисправности = 2 раза в течение 30 минут
Аварийный режим =
Первичное место для проверки = • Внутренняя печатная плата • Двигатель вентилятора

Дисплей диагностики = H98
Неисправность / защита контроль = защита от высокого давления в помещении
Неисправность Оценка =
Аварийный режим =
Основное место для проверки = • Загрязнение воздушного фильтра • Короткое замыкание циркуляции воздуха

Диагностический дисплей = H99
Неисправность / Контроль защиты = Защита теплообменника внутреннего блока от замерзания
Неисправность Джуд gement =
Аварийный режим =
Основное место для проверки = • Недостаточное количество хладагента • Загрязненный воздушный фильтр

Диагностический дисплей = F11
Неисправность / Управление защитой = Ненормальное переключение циклов охлаждения / нагрева
Оценка неисправности = 4 раза в течение 30 минут
Аварийный режим =
Первичное место для проверки = • 4-ходовой клапан • V-образная катушка

Дисплей диагностики = F90
Управление аномалией/защитой = Управление PFC
Оценка неисправности = 4 раза в течение 10 минут
Аварийный режим =
Основное место для проверки = • Напряжение на PFC

Диагностический дисплей = F91
Аномалия / Контроль защиты = Аномалия холодильного цикла
Оценка неисправности = 2 раза в течение 20 минут
Аварийный режим =
Основное место для проверки = • Отсутствие хладагента (трехходовой клапан закрыт)

Диагностический дисплей = F93
Аномалия/защита
Аварийный режим = 4 раза в течение 20 минут
Аварийный режим =
Первичное место для проверки = • Компрессор

Диагностический дисплей = F95 возникновение в течение 20 минут
Аварийный режим =
Первичное место для проверки = • Наружный контур хладагента

Дисплей диагностики = F96
Неисправность / Управление защитой = IPM (силовой транзистор) защита от перегрева
Оценка неисправности = 4 раза в течение 30 минут
Аварийный режим =
Основное место для проверки = • Избыток хладагента • Неправильное тепловое излучение • IPM (силовой транзистор)

Дисплей диагностики = F97
Неисправность / Управление защитой = Защита от перегрева наружного компрессора
Оценка неисправности = 4 случая возникновения в течение 10 минут
Аварийная ситуация cy =
Основное место для проверки = • Недостаточное количество хладагента • Компрессор

Дисплей диагностики = F98
Неисправность / Управление защитой = Суммарная защита от рабочего тока
Оценка неисправности = 3 раза в течение 20 минут
Аварийный режим =
Основное место для проверки = • Избыток хладагента • Неправильное тепловое излучение

Диагностический дисплей = F99
Неисправность / Управление защитой = Обнаружение пикового значения постоянного тока (постоянного тока) наружного блока
Оценка неисправности = 7-кратное постоянное возникновение
Аварийный режим =
Первичное место для проверки = • Наружная печатная плата • IPM (силовой транзистор) • Компрессор

Пожалуйста, добавьте это сообщение в закладки, используя ваш любимый сервис закладок:

Похожие сообщения:

Список кодов неисправностей или ошибок кондиционеров: Panasonic Коды неисправностей

Нажатие Check на проводном пульте дистанционного управления, пока мигает CHECK, отобразит неисправность и адрес устройства с неисправностью

Нажатие Timer Set при отображаемой неисправности отобразит второй код, дающий дополнительную информацию (подробный код)

Прокручивайте коды с помощью кнопки повышения температуры до тех пор, пока внутренний блок не услышит звуковой сигнал

f Дисплей кода = F15

Подробный дисплей = 01

Открытый LED

302 =

303 = Flash

304 = Flash

305 = Flash

306 = FLASH

307 = см. Примечание 1

308 = См. ПРИМЕЧАНИЕ 1

309 =

Измерение измерительной ошибки Код ошибки = сбой слива

f Дисплей кода = F16

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 =

305 =

306 =

307 =

307 = flash

308 = см. Примечание 1

309 = см. Примечание 1

Измерение измерительной неисправности Код ошибки = Louvre Отказ

F Дисплей Code = F17

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 =

305 =

306 =

307 =

308 = см. Примечание 1

309 = см. Примечание 1

Измерение измерительной неисправности Код = опция

F Код Дисплей = F17

Подробный дисплей = 02

Открытый LED

302 = Flash

303 = Flash

304 =

305 =

306 =

307 = Flash

308 = см. Примечание 1

309 = см. ПРИМЕЧАНИЕ 1

Измерительный код неисправности = DC вентилятор двигателя сбой

F Кодовый дисплей = F20

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 =

305 = Flash

306 =

307 = Flash

308 = см. Примечание 1

309 = см. Примечание 1

MESIC SHIFIC CODE = ID датчик воздуха

F Дисплей Code = F20

Подробный дисплей = 02

Открытый LED

302 = Flash

303 =

304 =

305 = Flash

306 =

307 = Flash

308 = см. Примечание 1

309 = см. Примечание 1

MARU Код неисправности установки = датчик воздуха RC

F Code Display = F21

Подробный дисплей = 01

Открытый LED

302 =

303 = Flash

304 =

305 = Flash

306 =

307 = Flash

308 = см. Примечание 1

309 = см. ПРИМЕЧАНИЕ 1

Измерения Код неисправности = ID Датчик трубы

F Дисплей кода = F25

Подробный дисплей = 01

Открытый LED

303 = *

303 = * *

304 = *

305 = *

306 = *

306 = * * Только для старых моделей со светодиодами 1-6

308 = см. Примечание 1

309 = см. Примечание 1

Измерение измерительного кода неисправности = Адресация неверных

F Дисплей

F Дисплей = F26

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 = Flash

305 =

306 = Flash

3 08 = см. ПРИМЕЧАНИЕ 1

309 = см. ПРИМЕЧАНИЕ 1

Измерение измерительной ошибки Код ошибки = RC Comms Dismate

F Дисплей Code = F27

Подробный дисплей = 01

Открытый LED

302 =

304 = Flash

305 =

306 = Flash

307 = Flash

308 = см. Примечание 1

309 = см. ПРИМЕЧАНИЕ 1

Измерение измерительного измерительного кода = ID – OD Comms Отключен ID

F F27

Подробный дисплей = 02

Открытый LED

302 = *

304 = *

305 = *

306 = *

307 = * Только для старых моделей со светодиодами 1-6

308 = примечание 1

309 = примечание 1

измерительная Код = ID Fault – OD Коммуникационный Подключение ID

F Код Дисплей = F27

Деталь дисплея = 05

Открытый LED

302 = Flash-

303 = Вспышка 900 05

304 = Flash

305 =

306 = flash

307 = flash

307 = см. Примечание 1

309 = см. Примечание 1

Измерение измерительной неисправности Код = ID – OD Comms Connection ID

F. = F27

Подробный дисплей = 01

Открытый LED

302 = Flash

304 = Flash

304 =

306 = Flash

307 =

308 =

309 =

Измеритель Код ошибки = ID – OD Comms Отключен OD

F Кодовый дисплей = F27

Подробный дисплей = 02

Открытый LED

302 = *

303 = *

305 = *

306 = *

306 = * *

307 = *

308 = *

309 = *Только для старых моделей со светодиодами 1–6

Открытый LED

302 =

303 =

304 =

305 =

306 =

308 =

309 =

Измерение измерительной ошибки Код неисправности = ID – OD Common Connection OD

F Дисплей кода = F29

Подробный дисплей = 01

Наружный светодиод

302 = *

303 = *

304 = *

306 = *

307 = *

308 = *

309 = * Только для более старых моделей со светодиодами 1-6

измерительный код неисправностей = ID PCB Настройка

F Дисплей кода = F30

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 =

305 =

306 =

307 =

309 =

Измеритель измерительный код неисправности = ID / OD Емкость Неправильный

F Дисплей кода = F30

Подробный дисплей = 02

Открытый LED

302 =

303 =

304 =

306 =

307 = Flash

308 =

309 =

Измерение измерительной неисправности Код ошибки = Фазовое вращение

F. = F31

Подробнее Дисплей = 01

Открытый LED

302 =

303 = Flash

304 =

305 =

306 =

307 =

308 =

309 =

Измерение измерительного кода неисправности = Низкое давление

F Кодовый дисплей = F31

Подробный дисплей = 02

Открытый LED

302 = Flash

303 =

304 =

305 =

306 =

307 =

308 =

309 =

Код ошибки измерения = высокое давление

Отображение F-кода = F31

Подробный дисплей = 06 002 304 = flash

305 = flash

306 =

307 =

308 =

309 =

измерительный код неисправности = обратный клапан

F Дисплей Code = F31

Подробный дисплей = 08

Открытый светодиод

302 =

303 = Flash

304 =

305 =

306 =

307 =

309 =

Код измерения неисправности = крытая катушка CODED

Подробный дисплей = 09

Открытый LED

302 =

303 = Flash

304 = Flash

305 = Flash

306 =

307 =

308 =

309 =

Измерения = Утечка газа

Дисплей F-кода = F31

Подробный дисплей = 10

Наружный светодиод

302 =

303 = Мигание

304 = Мигание

2 305 02 302

306 = flash

307 =

308 =

309 =

Код измерения неисправности = Низкий газ, клапан Заключение или блокировка

F Дисплей кода = F32

Подробный дисплей = 03

Открытый LED

302 =

303 =

304 =

304 = Flash

305 =

306 = Flash

306 =

308 =

309 =

Измерения Код неисправности = инвертор Низкий DC Volts

F Кодовый дисплей = F32

Деталь = F32

Дисплей = 04

Открытый LED

302 = Flash

303 = Flash

304 =

305 =

306 = Flash

307 =

308 =

309 =

Измерение измерительного кода неисправности = Inverter IPM

F Дисплей кода = F32

Подробный дисплей = 05

Открытый LED

302 = Flash

303 = Flash

304 =

305 =

306 = 90 005

307 =

308 =

309 =

измерительная Код ошибки = Компрессор от перегрузки по току

F Код Дисплей = F32

Подробный дисплей = 06

Открытый LED

302 = флэш

303 = флэш

304 =

305 = Flash

306 =

307 =

308 =

309 =

Код измерения неисправности = компрессор Druck Temp High

F Code Display = F32

Подробный дисплей = 08

Открытый LED

302 = Flash

303 =

304 = Flash

305 = Flash

306 =

307 =

308 =

309 = Inverter PFC

Измерение измерительной ошибки Код неисправности =

f Дисплей кода = F32

Детальный дисплей = 09

Наружный светодиод

302 = Мигание

303 =

304 =

305 =

306 =

306 = Мигание

5 30 05

308 =

309 =

измерительная Код ошибки = Преобразователь высокого постоянного тока вольта

F Код Дисплей = F32

Подробный дисплей = 10

Открытый LED

302 = флэш

303 = флэш

304 = флэш

305 =

306 =

307 =

308 =

309 =

Проблема измерения неисправности = компрессорная проблема

f Дисплей кода = F33

Подробный дисплей = 01

Открытый LED

302 = *

303 = *

304 = *

305 = *

306 = *

307 = *

308 = *

309 = * Только для старых моделей со светодиодами 1-6

Измерение измерительного кода = Высокий ток компрессора

F Дисплей кода = F33

Подробный дисплей = 02

Открытый LED

302 = *

303 = *

304 = *

306 = * 9000 0005

307 = *

308 = *

309 = *Только для старых моделей со светодиодами 1–6

302 =

303 =

304 =

305 =

306 = Flash

306 =

308 =

309 =

Измеритель измерительный код неисправности = od DC Вентилятор двигателя заблокирован

f = F40

Подробный дисплей = 01

Открытый LED

302 =

303 =

304 =

305 =

306 =

307 =

308 =

309 =

Измеритель = Датчик OD Outlet

F Code Display = F40

Подробный дисплей = 11

Открытый LED

302 =

303 =

304 =

305 = Flash

306 =

900 02 307 =

308 =

309 =

Код измерения неисправности = Всасывание Temp

F Дисплей Code = F40

Подробный дисплей = 21

Открытый LED

302 = Flash

303 =

304 = Flash

305 =

306 =

308 =

309 =

Код измерительной неисправности = od Датчик жидкости

F Кодовый дисплей = F40

Подробный дисплей = 31

Открытый LED

302 = Flash

303 = Flash

304 = Flash

305 =

306 =

307 =

308 =

309 =

Измеритель Ошибка Кода неисправностей = DEFROST Датчик

F Дисплей F40

= 51

Открытый LED

302 =

303 = Flash

304 = Flash

305 =

306 =

307 =

309 =

измерительная Код ошибки = Сброс датчика

F Код Дисплей = F40

Деталь дисплея = 41

Открытый LED

302 = *

303 = *

304 = *

305 = *

306 = *

307 = *

308 = *

309 = * Только для старых моделей со светодиодами 1-6

Измерение измерительной неисправности Кода неисправностей = датчик разряда

f Дисплей кода = F40

Подробный дисплей = 61

Открытый светодиод

302 = *

303 = *

304 = *

305 = *

306 = *

307 = *

308 = *

309 = * Только для старых моделей со светодиодами 1-6

MESTERIG SHOTAL CODE = датчик трубы OD

F Дисплей кода = F41

Подробный дисплей = 02

Открытый LED

302 = Flash

303 = Flash

304 =

305 =

306 =

307 = фла SH

308 =

309 =

Код измерения неисправности = HP Switch

F Дисплей кода = F41

Подробный дисплей = 03

Открытый LED

302 = *

303 = *

304 = *

305 = *

306 = *

307 = *

309 = *

309 = * Только для старых моделей со светодиодами 1-6

Измерительный код неисправности = Отопление HP Switch

F Дисплей Code = F41

Подробнее Дисплей = 11

Открытый LED

302 = Flash

302 =

304 =

305 =

306 =

307 = Flash

308 =

309 =

Измеритель измерительный код неисправности = Датчик давления

F Дисплей кода = F42

Подробный дисплей = 01

Открытый LED

302 = *

303 = *

304 = *

305 = *

307 = *

308 = *

309 = * Только для более старых моделей со светодиодами 1-6

Код неисправности = датчик тока компрессора

F Дисплей кода = F42

Подробный дисплей = 11

Открытый LED

302 =

303 = flash

304 =

305 =

306 =

307 =

309 =

Измеритель Код неисправности = Датчик тока Открыть

F Дисплей кода = F44

Подробный дисплей = 01

Открытый LED

302 = Flash

303 =

304 =

305 = Flash

306 =

307 =

308 =

309 =

Измерение измерительного кода неисправности = Инвертор IPM Датчик

F Дисплей кода = F49

Подробный дисплей = 01

Открытый LED

302 = *

303 = *

304 = *

305 = *

306 = *

307 = *

307 = * *

308 = *

309 = * Только для более старых моделей со светодиодами 1-6

Измерение измерительной неисправности Код ошибки = настройка OD PCB Неисправности

F Дисплей кода = F49

Подробный дисплей = 02

Открытый LED

302 = *

303 = *

304 = *

305 = *

306 = *

308 = *

309 = * Только для старых моделей со светодиодами 1-6

Разметка измерения Код = OD Неисправность настройки платы

Примечание 1. Светодиод 308 горит, если проблема в ведущем блоке, или 309 — в случае подчиненного.

Светодиод 301 горит, когда на плату подается питание Трубопровод

• Размеры и длина труб должны соответствовать соответствующему Техническому руководству

• Обе линии должны быть изолированы

• Не должны устанавливаться аксессуары для линии или маслоуловители

• В режиме охлаждения линия всасывания должна потеть, но не замерзать 90 005

• В режиме обогрева обе трубы должны иметь температуру от 30 до 60°C

• Трубопроводы должны быть пригодны для охлаждения

• Обратите внимание на ограничения.Они могут привести к поломке компрессора.

Наружный блок

• Температура нагнетания должна быть в пределах от 50 до 70°C

• Температура всасывания должна быть в пределах от -3 до 4°C

• Проверьте, запотевает ли линия всасывания при охлаждении – проблема, если нет!

• Горячий рецепт. Компрессор = ПРОБЛЕМА

• Запотевание/иней на расширительной линии – недозаправка

Внутренний блок

• Выровнено? Имеем ли мы адекватный дренаж?

• Запахи всегда возникают из-за местных условий или стоков.

• Мигающие огни? = Диагностика неисправностей – см. далее

• Когда в последний раз очищались фильтры?

• Блок слишком большой/маленький (от 5 до 20 оборотов воздуха в час)

• Короткий цикл подачи воздуха?

Контроллер

• Это проводной или беспроводной телефон.

• Телефон находится слишком далеко?

• Когда в последний раз менялись батарейки?

• При использовании проводной трубки проверьте наличие помех.

• Устройство находится в аварийном режиме?

• Проверьте совместимость каналов блока и контроллера

Проводка

• Низкое напряжение соединительной проводки связи

• Если у вас есть напряжение 230 В, проверьте также наличие нейтрали

• Проверьте, не перепутаны ли кабели питания и связи

• Многоканальные системы должны быть настроены как таковые

• Проверьте падение напряжения! Проверьте, не упал ли он на Землю!

• Соединительные кабели должны быть обжаты по кругу

Выбор аварийного режима осуществляется на печатной плате внутреннего и наружного блоков.

Обходит датчики управления и не должен выполняться более 30 минут.

Внутренняя плата — переключатель SS1 на аварийную настройку

Наружная плата — переключатель аварийного выключателя 1 на ВКЛ.

Наружная плата — переключатель аварийного выключателя 2 на охлаждение или

Нейтраль — Связь

Сопротивление датчика — используйте для проверки термистора

Датчики воздуха и трубопровода применимы к внутреннему И наружному блокам

Датчик нагнетания находится только в наружном блоке.

Если код неисправности предполагает, что датчик неисправен, но вы

получаете показания датчика, как показано справа, то проблема либо в соединении, либо в печатной плате.

Датчик – на 10 ° С – при 20 ° С – при 30 ° С

– 40 ° С

– 40K 0HMS – 25K 0HMM – 16K 0HMMS

Труба-датчик труб – 40K 0HMS – 25K 0HMM – 16K 0HMS

Датчик разряда – 480K 0HMS – 293K 0HMMS – 184K 0hms

Коды неисправностей систем Panasonic для США можно проверить с помощью проводного пульта дистанционного управления и светодиодов внутреннего и наружного блоков. В случае неисправности

проводной контроллер выдаст код неисправности, как показано ниже, в сочетании с соответствующими кодами светодиодов.

При необходимости беспроводной контроллер можно использовать для опроса неисправности, как описано ниже.

1 – Нажмите кнопку «Проверка/Тест» на беспроводной телефонной трубке. 0 мигает на дисплее номера устройства на трубке.

2 – Нажимайте кнопку вверх/вниз, пока устройство не начнет издавать звуковой сигнал.

3 – 1 непрерывный звуковой сигнал означает отсутствие неисправности. 3 коротких сигнала — выполните все шаги, описанные ниже.1 короткий звуковой сигнал — выполняйте шаг 4, пока не услышите непрерывный звуковой сигнал.

4 – Нажмите кнопку РЕЖИМ на телефоне. Нажимайте кнопку со стрелкой вверх/вниз, пока не услышите 2 коротких сигнала или один непрерывный сигнал.

5 – Нажмите кнопку MODE еще раз. Нажимайте кнопку со стрелкой вверх/вниз, пока не услышите один непрерывный звуковой сигнал.

6 – Теперь отображается код неисправности!

RC Дисплей = Normal

Внутренний блок Светодиодов в помещении

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = выкл.

Hap = Flash

H2P = OFF

H3P = ВЫКЛ

Средство неисправности = Отказ в помещении PCB

, вызванные = PCB Отказ или внешний SPIKE

RC-дисплей = A3

Внутренний блок Светодиоды

Панель = Flash

h2P/HAP = Мигает

h3P/HBP = Мигает

Светодиоды наружного блока

HAP = Мигает

h2P = Выкл.

h3P = Выкл. 05

вызвано = поплавковый коммутатор споткнулся – проверьте стоки

RC Display = A6

светодиода блока внутреннего блока A6

Panel = Flash

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Мигает

h2P = Выкл.

h3P = Выкл.

Обозначение неисправности = Отказ двигателя вентилятора – идентификатор устройства

Причина = Двигатель вентилятора работает недостаточно быстро

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = OFF

Ошибка средств = Louvre Motor Shife

, вызванные = MUSIC

Дисплей пульта дистанционного управления = AF

Светодиоды внутреннего блока

Панель = вспышка

h2P/HAP = вспышка

h3P/HBP = вспышка

Светодиоды наружного блока

HAP0 = вспышка 2 h2P = Выкл.

h3P = Выкл.

Означ. неисправности = Отказ системы слива

Причина = Отключение поплавкового выключателя во время работы компрессора

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = OFF

Средство неисправности = Неисправная настройка мощности

, вызванная = ring Техническая поддержка

RC = C4

Внутренний блок Светодиоды

Панель = flash

h2p / hap = flash

h3p / hbp = flash

Светодиоды наружного блока

hap = flash

h2p = Выкл.

H3P = Выкл.

Неисправность Отказ

Причина = Неверные показания термистора

Дисплей пульта дистанционного управления = C9

Светодиоды внутреннего блока

Панель = Мигание

h2P/HAP = Мигание

h3P/HBP = Горит H

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = OFF

Средство неисправности = отказ датчика воздуха

, вызванные = Thermistor Чтение некорректных

RC-дисплей = CJ

Внутренний блок 270005

Панель = Flash

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = Выкл.

H3P = Выкл.

Средства неисправности = сбой телефона

Thermistor Чтение некорректных

RC Display = E0

Светодиоды внутреннего блока

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Открытый блок светодиодов на открытом воздухе

HAP = на

H2P = на

h3P = Выкл.

Неисправность Средства = Срабатывание защитного устройства

Причина = Высокая температура компрессора или вентилятора

Дисплей пульта дистанционного управления = Различные

Светодиоды внутреннего блока

90 002 Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = на

H2P = на

H2P = различные

H3P = Различные средства неисправности

= Отказ на открытом воздухе

= Отказ PCB или внешний SPIKE

RC Display = различные

Внутренний блок светодиодов

Панель = ВЫКЛ

H2P / HAP =

H2P / HBP =

Светодиода наружного блока

HAP = OFF

H2P = OFF

h3P = Выкл.

Неисправность означает = Отказ блока питания наружного блока или платы

Причина = Проверьте блок питания, включая нейтраль

Дисплей пульта дистанционного управления = E3

Светодиоды внутреннего блока

h3P/HBP = Мигает

Светодиоды наружного блока

HAP = Мигает

h2P = Вкл.

h3P = Выкл. Кадж или загрязнение

RC Display = E4

Внутренний блок светодиодов

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Открытый блок светодиодов наружного блока

HAP = на

H2P = на

H3P = OFF

Средство неисправности = LP Trip

, вызванные = нехватка хладагента, блокировка или загрязнение

RC-дисплей = E9

Внутренний блок светодиодов

Панель = OFF

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = Выкл.

Средства неисправностей = Отказ от клапана расширения

, вызванный = Клапан расширения Закрытый или открытый схема

RC-дисплей = F3 000 rc Светодиоды

Панель = Выкл.

h2P/HAP = Мигание

h3P/HBP = Мигание

Светодиоды наружного блока

HAP = Мигание

h2P = Выкл

h3 P = Выкл.

Ошибка означает = Ошибка температуры разряда

, вызванная = дефицит хладагента или блокировки

RC Дисплей = H4

Светодиоды внутреннего блока

Панель = OFF

H2P / HAP = Flash

H2P / HBP = Flash

Светодиоды единиц

Hap = Flash

H2P = на

H3P = на

Средства неисправности = сбойный выключатель HP

, вызванный отключением HP, когда компрессор от

RC-дисплей = H9

Внутренний блок светодиодов

Панель Выкл.

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = Flash

H2P = на

H3P = на

Неисправность Средства = Ошибка датчика температуры OD

, вызванные = Thermistor неправильное чтение

Дисплей ПДУ = J3

Светодиоды внутреннего блока

Панель = Выкл. 005

HAP = Flash

H2P = на

H3P = на

Средство неисправностей = Неудачный датчик разряда

, вызванный = Thermistor Чтение некорректных

RC-дисплей = J6

Внутренний блок Светодиоды

Панель = ВЫКЛ

H2P / Hap = flash

h3p / hbp = flash

светодиодов наружного блока

hap = flash

h2p = на

h3p = на

Средства неисправности = Неудачный датчик трубы OD

, вызванный = Thermistor Чтение неверных

RC Display = U0

Внутренний Светодиоды в помещении

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Открытый блок светодиодов

HAP = различные

H2P = различные

H3P = различные

Неисправность Средство = Нехватка газа

Причина = Нехватка или закупорка хладагента

Дисплей пульта дистанционного управления = U1

Светодиоды внутреннего блока

Панель = Выкл.

h2P/HAP = F LASH

H3P / HBP = FLASH

Светодиоды наружного блока

HAP = Flash

H2P = OFF

H3P = на

Средство неисправности = фазовая защита

, вызванная = Swap Две фазы для работы правильно

RC = U4

Светодиоды внутреннего блока

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = различные

H2P = различные

H3P = различные

. = Ошибка передачи идентификатора на блок OD

Причина = Неисправное соединение или плата

Дисплей пульта дистанционного управления = UF

Светодиоды внутреннего блока

Панель = Выкл. Светодиоды

HAP = разные

h2P = разные

h3P = разные

Неисправность Средства = ID к OD Unit Ошибка передачи

Причина = Неисправное соединение или плата

RC Display = U5

Внутренние светодиоды в помещении

Панель = ВЫКЛ

H2P / HAP = Flash

H3P / HBP = Flash

Светодиоды наружного блока

HAP = различные

H2P = различные

H3P = различные

Неисправность Означает = Идентификатор блока на ПДУ Сбой передачи

Причина = Неисправное соединение или печатная плата

Дисплей пульта дистанционного управления = U8

Светодиоды внутреннего блока

Панель = Выкл.

светодиодов наружного блока

HAP = различные

H2P = различные

H3P = различные

Средство неисправности = RC к отказу передачи RC

, вызванные = неисправные соединения или RC

RC-дисплей = UA

светодиодов внутреннего блока

Панель = выкл.

h2P/HAP = мигание

h3P/HBP = мигание

Светодиоды наружного блока

Означает неисправность = Переключатель местных настроек

Причина = Сбой службы технической поддержки Ring

Кондиционер PANASONIC Самодиагностика и коды ошибок

Внутренний блок — CS-E10KB4EA Наружный блок — CU-E10HBEA

Функция самодиагностики поломки

Функция самодиагностики (три цифры буквенно-цифровой код)
# Как только во время работы возникнет аномалия, устройство остановит свою работу. работы, а индикатор таймера мигает.
# Несмотря на то, что светодиод таймера гаснет при отключении питания, если блок работает в аварийном состоянии, светодиод снова загорается.
# В работе после устранения поломки светодиод Timer больше не будет мигать. То последний код ошибки (аномалии) будет сохранен в памяти IC.
# Для диагностики
1. Светодиод таймера начнет мигать, и устройство автоматически прекратит работу.

2. Нажмите и удерживайте кнопку CHECK на пульте дистанционного управления в течение 5 секунд.
3. «- -» будет отображаться на дисплее пульта дистанционного управления.
Примечание: Отображение только для «- -». (Нет передачи сигнала, нет приема звука и светодиод питания не мигает.)
4. Нажмите кнопку «TIMER» UP или DOWN на пульте дистанционного управления. Код «Н00» (отсутствие отклонений от нормы) будет отображаться, и сигнал будет передан на основной блок.
5. Каждое нажатие кнопки (вверх или вниз) увеличивает число неисправностей и передать сигнал кода неисправности на основной блок.
6. Когда последний код неисправности на основном блоке и код, переданный пульта дистанционного управления согласованы, светодиод питания загорится на 30 секунд, а раздастся звуковой сигнал (непрерывно в течение 4 секунд).Если коды не совпадают, светодиод питания загорится на 0,5 секунды, и звук не будет слышен.
7. Режим диагностики поломки будет отменен, пока не будет нажата кнопка ПРОВЕРКА.

непрерывно в течение 5 секунд или работайте с устройством в течение 30 секунд.
8. Светодиод не горит, если устройство выключено или нажата кнопка RESET на основной блок нажат. Для отображения запомненной ошибки (Защитная операция) статус:
1. Включите питание.
2. Нажмите и удерживайте кнопку CHECK на пульте дистанционного управления в течение 5 секунд.
3. «- -» будет отображаться на дисплее пульта дистанционного управления.
Примечание: Отображение только для «- -». (Нет передачи сигнала, нет приема звука и светодиод питания не мигает.)
4. Нажмите кнопку «TIMER» UP или DOWN на пульте дистанционного управления. Код «Н00» (отсутствие отклонений от нормы) будет отображаться, и сигнал будет передан на основной блок. Загорается светодиод питания. Если в памяти не сохранено никаких отклонений, раздастся три звуковых сигнала. звук будет слышен.
5. Каждое нажатие кнопки (вверх или вниз) увеличивает число неисправностей и передать сигнал кода неисправности на основной блок.
6. Когда последний код неисправности на основном блоке и код, переданный пульта дистанционного управления согласованы, светодиод питания загорится на 30 секунд, а раздастся звуковой сигнал (непрерывно в течение 4 секунд). Если коды не совпадают, светодиод питания загорится на 0,5 секунды, и звук не будет слышен.
7. Режим диагностики поломки будет отменен, пока не будет нажата кнопка ПРОВЕРКА. кнопку непрерывно в течение 5 секунд или управление устройством в течение 30 секунд.
8. Эту же диагностику можно повторить, снова включив питание. Удаление запомненной ошибки (Защитная операция) состояние после ремонт:
1. Включите питание (в режиме ожидания).
2. Нажмите и удерживайте кнопку AUTO в течение 5 секунд (раздастся звуковой сигнал) на основном блоке. для работы агрегата в режиме принудительного охлаждения.
3. Нажмите кнопку CHECK на пульте дистанционного управления примерно на 1 секунду с остроконечным предметом для передачи сигнала на основной блок. Звуковой сигнал слышен из основного устройство, и данные удаляются.
Временная работа (в зависимости от состояния поломки)
1.Нажмите кнопку AUTO (раздастся звуковой сигнал) на основном блоке, чтобы начать работу. Единица. (Дистанционное управление станет возможным.)
2. Устройство временно можно использовать до ремонта. Аномалия / Управление защитой
Внутренний / наружная аномальная связь
Соединение ненормальный ранг возможностей
Внутренний Неисправность датчика температуры впускного воздуха
Открытый Неисправность датчика температуры компрессора
Открытый Обрыв цепи трансформатора тока
Внутренний Блокировка двигателя вентилятора
Внутренний Ненормальная работа поплавкового выключателя
Внутренний Неисправность датчика 1 температуры теплообменника
Внутренний Неисправность датчика 2 температуры теплообменника
Открытый неисправность датчика температуры воздуха
Открытый неисправность датчика температуры теплообменника
Разрядка неисправность датчика температуры
Внутренний/наружный неправильное подключение
Внутренний слив воды неблагоприятный ток ненормальный
Открытый Неисправность блокировки двигателя вентилятора
Внутренний защита от высокого давления
Внутренний защита теплообменника от замерзания
Охлаждение / Изменение цикла нагрева из-за неисправности
Охлаждение нарушение цикла
Открытый ненормальная частота вращения компрессора
Круто защита от высокого давления
ИПМ (силовой транзистор) защита от перегрева
Открытый защита компрессора от перегрева
Всего защита от рабочего тока
Открытый Обнаружение пиков постоянного тока (DC)
Как найти коды ошибок Panasonic AC?
Привет, ребята!
Сегодня мы поговорим о том, как мы можем проверить ошибку в нашем инверторе переменного тока Panasonic?
как вы уже знаете, некоторые внутренние блоки Panasonic не имеют дисплеев. Есть только от 2 до 3 светодиодов , которые мигают только в случае неисправности кондиционера.
Итак, давайте узнаем код ошибки с помощью пульта дистанционного управления AC.

Поиск кода ошибки переменного тока Panasonic с помощью пульта дистанционного управления
Как видите, это пульт дистанционного управления инверторным кондиционером Panasonic.

Прежде всего, нам нужно убедиться, что время на дисплее нашего пульта дистанционного управления должно перестать мигать.
( Вы не можете использовать функцию «Проверка ошибок», пока на дисплее мигает время. Чтобы перестать мигать, нажмите кнопку «Часы» на пульте дистанционного управления.
Мы должны убедиться, что наш пульт дистанционного управления находится в режиме «ВКЛ».

Итак, теперь мы узнаем код ошибки, с которым мы страдаем.
Как видите, на пульте есть кнопка «Проверить».
Мы должны нажать и удерживать эту кнопку от 5 до 10 секунд.
Нажмите эту кнопку с помощью любой ручки, карандаша или любого другого предмета, который вы можете использовать.
Теперь вы можете видеть, что дисплей будет пустым и будет иметь только два тире.
Теперь, как вы можете видеть, есть клавиши со стрелками для настройки температуры, а другая в «Секции таймера» также имеет клавиши вверх и вниз.
Мы будем использовать клавиши со стрелками «вверх и вниз» из секции таймера.
Итак, когда мы будем нажимать клавиши «Вверх-Вниз», на дисплее появятся некоторые цифры.
Нажимайте снова и снова клавиши «Вверх» или «Вниз», пока пульт дистанционного управления не издаст звуковой сигнал.
Поскольку на пульте звучит звуковой сигнал, проверьте, какое число отображается на дисплее.
Это будет ваш код ошибки переменного тока.

Коды ошибок инвертора переменного тока Panasonic
Чтобы узнать значение кодов ошибок, нам нужен полный список кодов ошибок инвертора переменного тока Panasonic.
Итак, здесь мы предоставляем полный список кодов ошибок инвертора переменного тока Panasonic.

Перечень кодов ошибок Panasonic AC серии «H»
H00 – Проблема не обнаружена – Нормальная работа
h21 – Проблема со связью между внутренними и внешними устройствами.
h22 — Ранжирование возможностей подключения ненормально
h24 — Неисправность датчика температуры окружающего воздуха в помещении
h25 — Температура компрессора 🌡️ Датчик неисправен
h26 – Открытый трансформатор тока, обрыв или короткое замыкание
h29 — Неисправность двигателя внутреннего вентилятора
h33 — Температура теплообменника внутреннего блока 🌡️ Датчик неисправен
h34 — Температура теплообменника внутреннего блока 🌡️ датчик 2 неисправен
h37 — Температура наружного воздуха 🌡️ Проблема с датчиком
h38 — Температура теплообменника наружного блока 🌡️ Проблема датчика
h40 — Температура наружного нагнетания 🌡️ Проблема датчика
h43 – Неправильная проводка внутреннего и внешнего оборудования (проверьте соединение)
H50 — Проблема с двигателем вентиляции
H51 – Замок форсунки Неисправен
H97 — Неисправность двигателя наружного вентилятора
H98 – Защита от высокого давления внутри помещений
H99 – Защита от замерзания теплообменника внутреннего блока (недостаточно хладагента или загрязнен воздушный фильтр)

Перечень кодов ошибок Panasonic AC серии «F»
F11 — Проблема переключения цикла охлаждения/обогрева
F91 – Неправильный цикл охлаждения
F93 — Ошибка вращения компрессора
F95 F96 – Cool High-Pressure Protection IPM (силовой транзистор) защита от перегрева
F97 – Защита от перегрева наружного компрессора
F98 – Суммарная защита от рабочего тока
F99 — Ненормальный постоянный ток наружной установки

Перечень кодов ошибок Panasonic AC серии «S»
S01 — Температура окружающей среды 🌡️ Проблема датчика
S02 — Датчик внутренней катушки (трубчатый датчик) Проблема
S03 — Проблема с датчиком влажности (необходим ремонт или замена внутренней печатной платы)
S04 — Температура компрессора 🌡️ Датчик неисправен
S05 – Датчик трубки конденсатора неисправен
S06 — Температура наружного воздуха 🌡️ Датчик неисправен
S07 — Датчик наружного тока неисправен

Список кодов ошибок Panasonic AC серии «E»
E01 — Проблема связи между внутренним и наружным
E02 — Неисправность цепи HIC (цепь компрессора/вентилятора)
E03 — Проблема OTP Rom наружного блока
E04 – Отсечка пикового тока
E05 — Неисправность PAM или активной цепи
E06 — Температура нагнетания компрессора 🌡️ Высота
E07 — Внутренний вентилятор Сбой в работе
E08 — Проблема переключения 4-ходового клапана
E09 – Проблема защиты хладагента
E10 — Цепь привода компрессора постоянного тока неисправна
E11 — Проблема с работой наружного вентилятора
E12 — Проблема с наружным блоком
E13 — Проблема зависания (обледенение)

Смотреть здесь!
<noscript><img src='/800/600/https/i0.wp.com/tehnika.expert/wp-content/uploads/2017/06/image015-1.png' /></noscript></div></div><footer class="entry-footer post-details"><div class="entry-categories"> <svg class="icon icon-category" aria-hidden="true" role="img"> <use xlink:href="https://xn----gtbevigbber0az.xn--p1ai/wp-content/themes/donovan/assets/icons/genericons-neue.svg#category"></use> </svg><a href="https://xn----gtbevigbber0az.xn--p1ai/category/raznoe-2" rel="category tag">Разное</a></div></footer></article><div id="comments" class="comments-area"><div id="respond" class="comment-respond"><h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe-2/kody-oshibok-kondiczioner-panasonik-daikin-mitsubishi-electric.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://xn----gtbevigbber0az.xn--p1ai/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment">Комментарий <span class="required">*</span></label><textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea></p><p class="comment-form-author"><label for="author">Имя <span class="required">*</span></label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" autocomplete="name" required /></p><p class="comment-form-email"><label for="email">Email <span class="required">*</span></label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" autocomplete="email" required /></p><p class="comment-form-url"><label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" autocomplete="url" /></p><p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='13607' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /></p></form></div></div></main></div><section id="secondary" class="sidebar widget-area clearfix" role="complementary"><section id="search-2" class="widget widget_search"><form role="search" method="get" class="search-form" action="https://xn----gtbevigbber0az.xn--p1ai/"> <label> <span class="screen-reader-text">Найти:</span> <input type="search" class="search-field" placeholder="Поиск…" value="" name="s" title="Найти:" /> </label> <button type="submit" class="search-submit"> <svg class="icon icon-search" aria-hidden="true" role="img"> <use xlink:href="https://xn----gtbevigbber0az.xn--p1ai/wp-content/themes/donovan/assets/icons/genericons-neue.svg#search"></use> </svg> <span class="screen-reader-text">Поиск</span> </button></form></section><section id="categories-2" class="widget widget_categories"><h4 class="widget-title">Рубрики</h4><ul><li class="cat-item cat-item-8"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/ardo">Ardo</a></li><li class="cat-item cat-item-5"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/daewoo">Daewoo</a></li><li class="cat-item cat-item-7"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/nord">Nord</a></li><li class="cat-item cat-item-4"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/snaige">Snaige</a></li><li class="cat-item cat-item-3"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/stinol">Stinol</a></li><li class="cat-item cat-item-6"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/toshiba">Toshiba</a></li><li class="cat-item cat-item-10"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/raznoe-2">Разное</a></li><li class="cat-item cat-item-2"><a href="https://xn----gtbevigbber0az.xn--p1ai/category/raznoe">Советы пользователю</a></li></ul></section></section></div><div id="footer" class="footer-wrap"><footer id="colophon" class="site-footer container clearfix" role="contentinfo"><div id="footer-line" class="site-info"> <span class="credit-link">2019 © Все права защищены. <a href="/sitemap.xml">Карта сайта</a></span></div></footer></div></div> <noscript><style>.lazyload{display:none}</style></noscript><script data-noptimize="1">window.lazySizesConfig=window.lazySizesConfig||{};window.lazySizesConfig.loadMode=1;</script><script async data-noptimize="1" src='https://xn----gtbevigbber0az.xn--p1ai/wp-content/plugins/autoptimize/classes/external/js/lazysizes.min.js'></script> <script defer src="https://xn----gtbevigbber0az.xn--p1ai/wp-content/cache/autoptimize/js/autoptimize_30a99f8c26e0d4c485a0dd2f3f758d75.js"></script></body></html><script src="/cdn-cgi/scripts/7d0fa10a/cloudflare-static/rocket-loader.min.js" data-cf-settings="d25ffbc1e28de545b71923da-|49" defer></script>

	Аномалия / Управление защитой

	Внутренний / наружная аномальная связь
	Соединение ненормальный ранг возможностей
	Внутренний Неисправность датчика температуры впускного воздуха
	Открытый Неисправность датчика температуры компрессора
	Открытый Обрыв цепи трансформатора тока
	Внутренний Блокировка двигателя вентилятора
	Внутренний Ненормальная работа поплавкового выключателя
	Внутренний Неисправность датчика 1 температуры теплообменника
	Внутренний Неисправность датчика 2 температуры теплообменника
	Открытый неисправность датчика температуры воздуха
	Открытый неисправность датчика температуры теплообменника
	Разрядка неисправность датчика температуры
	Внутренний/наружный неправильное подключение
	Внутренний слив воды неблагоприятный ток ненормальный

	Открытый Неисправность блокировки двигателя вентилятора
	Внутренний защита от высокого давления
	Внутренний защита теплообменника от замерзания
	Охлаждение / Изменение цикла нагрева из-за неисправности

	Охлаждение нарушение цикла
	Открытый ненормальная частота вращения компрессора
	Круто защита от высокого давления
	ИПМ (силовой транзистор) защита от перегрева
	Открытый защита компрессора от перегрева
	Всего защита от рабочего тока
	Открытый Обнаружение пиков постоянного тока (DC)
