Капиллярная трубка в холодильнике: Капиллярная трубка в холодильнике. Что это?

Капиллярная трубка в холодильнике. Что это?

Уход за холодильником. Подробные инструкции

Для современных холодильников одной из самых распространенных проблем является засор капиллярной трубки. Связано это с тем, что на рынок стали поступать модели нового поколения, обладающие большой мощностью. Последние конструкции компрессоров имеют высокий допуск нагрева. В холодильной технике используются новые марки масел.

Капиллярные трубки широко применяются в холодильной технике. Они представляют собой специальные регуляторы для потока хладагента. Диаметр трубки варьируется от 0,6 мм до 0,8 мм. Длина детали 2.800 – 8.500 мм. Ее изготавливают из меди. Капилляр отличается простой конструкцией. В трубе нет движущихся частей. Она считается надежной при эксплуатации.

Роль капиллярной трубки

Через капиллярную трубку хладагент поступает в испаритель. Это соединяющий элемент между сторонами всасывания и нагнетения, который обладает способностью уравнивать давление системы. Ее использование позволяет снижать противодействие на поршень мотора с компрессором при запуске, поэтому в холодильной технике может применяться электродвигатель, имеющий небольшой пусковой момент. Капиллярная и всасывающая трубка прочно соединены между собой. Вместе они представляют собой теплообменник. Благодаря работе этого устройства значительно уменьшается вероятный риск проникновения жидкого хладона внутрь компрессора.

1. Основные поломки, связанные с выходом из строя капиллярной трубки

Причины появления засоров в капиллярных трубках даже в качественных холодильных агрегатах таких, как LG, могут быть следующими:

1. Геометрия внутреннего диаметра у трубки сужается.
2. Геометрия внутреннего диаметра у трубки расширяется.
3. Образуются липкие компоненты, создающие пробку.

В первом случае перед тем, как появится складка, скапливается механическая взвесь. Она взаимодействует с составляющими масла, обладающими большой вязкостью, после чего уплотняется. Сужение диаметра капиллярной трубки может происходить и по другой причине: мельчайшие частицы могут смерзаться на участке, расположенном рядом с впрыском в испаритель. Холодильник Samsung не сможет исправно работать, когда засор уплотнится.

Когда оговорят о расширении геометрии, подразумевают, что в капиллярной трубке появляется так называемый «карман», где оседают крупные частицы. Продавить пробку достаточно трудно. Можно попробовать пропитать засор с помощью моющего раствора, а потом хорошо промыть ее.

В системе холодильника свободно перемещаются парафины и другие компоненты. Они выделяются из масла и оседают в капиллярной трубке. Происходит это в 20-30 см от входа в испаритель в результате резкого охлаждения.

По своему составу засоры классифицируются на несколько групп:

• темный или серый порошок;
• коричневая пластичная масса;
• темные хлопья;
• гелеобразная масса.

Порошок – результат распада гранул осушителя. Его удаляют, благодаря пропитке пробки с помощью моющего раствора и приложения давления к трубке. Если холодильник Ардо имеет засоренную капиллярную трубу веществом, похожим на пластилин, тогда это, действительно большая проблема. Ее причина – коррозия черных металлов. Засор из пластичной массы пропитывается моющим раствором, а затем пробка продавливается. Хлопья могут быть частицами технологического мусора или лакокрасочных материалов, они легко устраняются. Темная масса в виде геля образуется в результате парафинизации масла и вступления хладагента в химические реакции

. Избавиться от такого засора не составит труда: достаточно приложить давление к капиллярной трубке. Если в холодильнике засорился капилляр, то избавиться от пробки рекомендуется, как можно скорее.



Tags: детали



Засор капиллярной трубки холодильника, устранение

Распространенная причина неполадок с отечественными холодильниками (и не только) — засор капиллярной трубки холодильника. Сразу расставим точки над «ё» и попросим не путать капиллярную трубку с дренажной. Если дренажная система служит для отвода влаги из холодильников с «плачущим» типом испарителя, то капиллярная система есть в холодильниках любой конструкции и служит для циркуляции фреона.

Засор трубки в капиллярной системе может происходить из-за проникновения примесей через фильтр-осушитель. Также не исключены засоры после перегорания мотора-компрессора. Еще одна причина поломки — «кустарный» ремонт охлаждающего контура холодильника неквалифицированным специалистами. Мельчайшие частицы влаги, курсирующие в системе, могут вызывать закупорки, потому что внутренний диаметр трубок колеблется от долей до пары миллиметров (зависит от марки и модели холодильного оборудования).

В случае засора требуется его немедленное устранение, иначе работа холодильника будет блокирована.

Где находится капилляр и как он работает

Чтобы понять природу неисправности, понадобится понимание устройства холодильного контура оборудования. Чтобы вам стало ясно, как устроена эта система, взгляните на схему:

Мотор (1), работая под высоким давлением, нагнетает хладагент, который в этот момент находится в газообразном состоянии вследствие нагрева. Фреон попадает в конденсатор (большая решетка на фронтальной внешней панели холодильного шкафа) — там он охлаждается (3) и переходит в жидкое состояние. Оттуда фреон конденсируется в фильтр-осушитель (4) и переходит в капилляр (5), откуда идет в испаритель морозильного отсека (7). В морозилке под влиянием отрицательного давления фреон кипит, поэтому испаритель охлаждается. После охлаждения испарителя морозильника жидкий газ идет в испаритель основного отделения (6). Оттуда, попадая в обратный трубопровод (8), фреон курсирует в компрессор, находясь уже в состоянии холодного газа.

Обратите внимание! Взглянув на схему, вы увидите, что капилляр (5) впаян в обратный трубопровод (8). Такая конструкция обеспечивает теплообмен — теплый капилляр греет обратный трубопровод, который охлаждается газом, поэтому обмерзание исключено. Именно этот нюанс делает ремонт в домашних условиях утопией.

Еще одна причина, препятствующая бытовому вмешательству в конструкцию холодильника — невозможность спайки меди (трубка) с алюминием (испаритель).

Важно! Если мастер с умным видом советует вам выкинуть холодильник из-за засора капилляра, можете смело отказываться от услуг такого «профессионала». Компетентный мастер с таким ремонтом справится легко.

Почему засорилась трубка в холодильнике

Когда в «холодный» контур попадает влага или мелкие частицы органического происхождения, это преграждает путь фреону. В итоге производительность холода в камерах снижается, а систему неизбежно ждет перегрев, из-за чего нагревается и мотор. Последний из-за засора может потерять производительность и вовсе выйти из строя. Казалось бы, засор — несерьезная проблема, но она может повлечь за собой капитальные последствия.

Важно! Учитывайте, что перечисленные симптомы могут указывать не только на засор капиллярного трубопровода, но и на другие, не связанные с контуром, поломки.

Так, перегрев и снижение холодопроизводительности бывает в случае поломки испарителя.

Дополнительные симптомы, которые могут сопровождать засор трубки:

• слабо морозит морозильный отсек;
• нет охлаждения в основной камере;
• растет лед иди снежная «шуба» на задней стенке камеры и не оттаивает;
• промерзание отсутствует, но на стенке много влаги, а компрессор не отключается.

Засор холодильника «Атлант»: как устранить

Проблема засора капилляра актуальна практически для всех моделей холодильников «Атлант» или «Минск» белорусского производства, выпущенных до 2005 года. Контур — самое уязвимое их место. В холодильниках других марок, таких как «Самсунг» или «Индезит», эта поломка встречается редко, но не исключена, особенно при длительной эксплуатации техники.

Если вы уверены, что проблема в засоре трубки капилляра, стоит немедленно предпринять ремонтные меры. Мы не можем утаить от вас нюансы ремонта, хоть он практически и невозможен в домашних условиях, поэтому кратко опишем процесс в целях ознакомления.

Перед тем, как приступить к самостоятельной чистке контура, стоит вооружиться необходимыми инструментами, хладагентом и оборудованием для дозаправки контура фреоном. Если у вас нет возможности отыскать такое оборудование, стоит обратиться к специалисту — он быстро устранит засор и восполнит уровень хладагента в системе.

Если вы все же рискнете на самостоятельный ремонт, действуйте по одной из возможных схем ремонта:

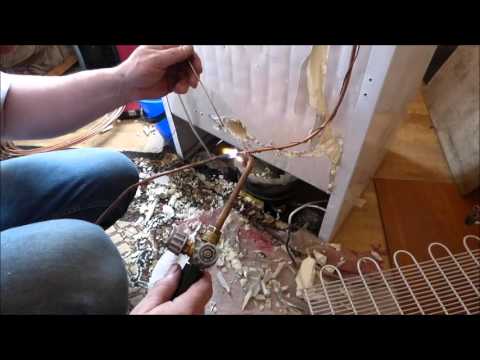

1. Откажитесь от чистки капиллярной трубки — обрежьте ту часть контура, в которой образовалась закупорка. Срез стоит делать в нескольких сантиметрах от места, где фреон входит в капилляр. Способ будет бесполезным для тех случаев, когда засор намного дальше от места входа газа.
2. Прочистите трубку, направив в нее струю сжатого азота. Действовать нужно в направлении, обратном курсу фреона в трубке. В этом случае понадобится продувочный пресс.

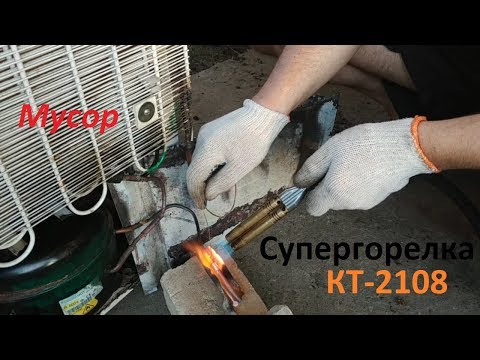

3. Отрежьте трубку от фильтра. Со стороны срезанного конца припаяйте небольшой кусочек медной трубки диаметром 6 мм. К ней присоедините резиновый шланг и манометр, после чего все это прикрепите к нагнетательному выводу мотора. Прежде чем сделать последнее действие, залейте в шланг около 10 кубиков растворителя, используя шприц. Крепко насадите шланг на трубку и запустите мотор. После того, как будет достигнут уровень в 25 атмосфер, отключите мотор. Если трубка так и осталась забитой, повторите процедуру. Иногда, чтобы избавиться от засора, нужно провести до 20-30 таких циклов, поэтому терпение вам понадобится.
4. Продувка не принесла результатов? Демонтируйте испаритель (если в холодильнике предусмотрена такая возможность). Нагрейте деталь, опустив ее в горячую воду, затем продуйте систему вновь.

Если ни один из указанных выше способов не принес плоды, а в контуре образовалась плотная пробка с консистенцией, похожей на пластилин, выход только один — требуется замена капилляра. В этом случае самое главное — подобрать оригинальную трубку, соответствующую маркировке вашей модели.

С холодильниками «Атлант» или «Минск» проблем с поиском детали не будет, а для импортной модели придется поискать «родной» аналог, вплоть до заказа детали из-за границы.

«Подводные камни» при самостоятельной чистке

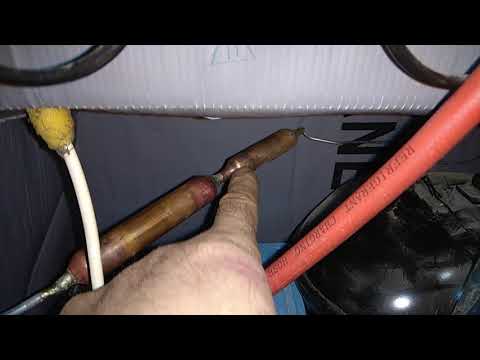

Обратите внимание, что в 90% случаев при прочистке системы требуется еще и замена фильтра-осушителя, потому что засор часто происходит именно по вине этой детали. Если не демонтировать неработоспособный элемент и не установить новый, даже при успешной чистке проблема может возобновиться.

Второй момент в том, что при работах с капилляром, как и при других серьезных ремонтных работах, нужно заправить технику фреоном. Для этого необходимо вакуумирование системы, чтобы предотвратить новую закупорку.

Как говорилось выше, если у вас нет должного опыта и необходимого оборудования, проще обратиться в сервис. А наш обзор вы можете использовать как «шпаргалку» на случай, если недобросовестный мастер решит «впарить» вам несуществующие или лишние услуги. Теперь вы знаете о засоре капилляра все — причины, симптомы поломки и способы устранение. Успешного ремонта!

Капиллярная трубка в холодильной технике и кондиционировании воздуха

Эрик Ван

Эрик Ван

Директор по продажам медных капиллярных трубок / луженых медных трубок WeChat: 18556881572

Опубликовано 28 мая 2020 г.

+ Подписаться

Что такое капиллярная трубка в холодильниках?

Капиллярная трубка является одним из наиболее часто используемых дросселирующих устройств в системах охлаждения и кондиционирования воздуха. Капиллярная трубка представляет собой медную трубку очень малого внутреннего диаметра. Он очень большой длины и скручен в несколько витков, чтобы занимать меньше места. Внутренний диаметр капиллярной трубки, используемой в системах охлаждения и кондиционирования воздуха, варьируется от 0,5 до 2,28 мм (от 0,020 до 0,09 мм).дюймы). Капиллярная трубка используется в качестве дросселирующего устройства в бытовых холодильниках, морозильных камерах, охладителях воды и кондиционерах.

Капиллярная трубка для охлаждения

Как работает капиллярная трубка?

Когда хладагент выходит из конденсатора и поступает в капиллярную трубку, его давление резко падает из-за очень малого диаметра капилляра. В капилляре падение давления хладагента происходит не за счет отверстия, а за счет малого отверстия капилляра.

Снижение давления хладагента через капилляр зависит от диаметра капилляра и длины капилляра. Чем меньше диаметр и больше длина капилляра, тем больше падение давления хладагента при прохождении через него.

В нормальных условиях работы холодильной установки давление хладагента в капилляре падает, но когда установка останавливается, давление хладагента по обеим сторонам капилляра выравнивается. По этой причине, когда компрессор перезапускается, на него не будет большой нагрузки. Также по этой причине нельзя перезаправлять холодильную систему хладагентом и не использовать ресивер.

Капиллярная трубка является нерегулируемым устройством, что означает, что поток хладагента через нее нельзя контролировать, как это можно сделать в автоматическом дроссельном клапане. Благодаря этому поток хладагента через капилляр изменяется при изменении окружающих условий. Например, когда давление в конденсаторе увеличивается из-за высокого атмосферного давления, а давление в испарителе снижается из-за меньшей холодильной нагрузки, поток хладагента через капилляр изменяется. Таким образом, капиллярная трубка рассчитана на определенные условия окружающей среды. Однако, если он выбран правильно, он может работать достаточно хорошо в широком диапазоне условий.

Длина капилляра определенного диаметра, необходимого для применения в холодильной технике, не может быть определена по фиксированной формуле, а рассчитывается путем эмпирических расчетов. Выясняется некоторая приблизительная длина, необходимая для конкретного приложения, и затем она корректируется экспериментально.

Преимущества капиллярной трубки

Вот некоторые преимущества использования капиллярной трубки в качестве дросселирующего устройства в системах охлаждения и кондиционирования воздуха:

1. Капиллярная трубка — это очень простое устройство, которое легко изготовить и не требует больших затрат.
2. Капиллярная трубка ограничивает максимальное количество хладагента, которое можно заправить в холодильную систему, поэтому ресивер в этих системах не требуется.
3. При остановке холодильной установки давление в капиллярной трубке становится одинаковым, а также на протяжении всего цикла охлаждения давление остается постоянным. Это означает, что когда установка остановлена, давление на стороне всасывания и на стороне нагнетания компрессора одинаково. Таким образом, когда компрессор перезапускается, на него не оказывается большой нагрузки, поскольку ему не приходится преодолевать очень высокие давления. Благодаря этому для привода компрессора можно выбрать двигатель компрессора с меньшим крутящим моментом, что снижает стоимость компрессора. Это, наряду с двумя вышеуказанными преимуществами, помогает снизить общую стоимость систем охлаждения и кондиционирования воздуха.

Важные моменты, которые следует помнить при установке холодильных установок с капиллярной трубкой

Поскольку давление на двух сторонах капилляра выравнивается, когда холодильная установка остановлена, нельзя перезаправлять систему хладагентом. По этой причине ресивер также не устанавливается в холодильную систему с капилляром. Если система перегружена, давление нагнетания компрессора будет высоким, и компрессор будет перегружен. Таким образом, заправка хладагентом в системах охлаждения и кондиционирования воздуха с капиллярной трубкой является критической.

Техник должен быть очень осторожным при пайке капилляра к конденсатору и змеевику испарителя. Поскольку диаметр капилляра очень мал, он может засориться, если пайка производится глубоко внутри. Пайка капилляра требует большого опыта и терпения.

В большинстве случаев при заправке свежего хладагента в холодильник или морозильную камеру необходимо также заменить капилляр системы. Это связано с тем, что при остановке машины некоторые частицы масла могут засорить капилляр, поскольку хладагент вытекает в атмосферу.

Аккумулятор, используемый в холодильных установках с капиллярной трубкой

Аккумулятор представляет собой небольшой полый сосуд цилиндрической формы, изготовленный из меди. Он устанавливается между испарителем и компрессором холодильной системы со стороны всасывания компрессора. Иногда хладагент, выходящий из испарителя, несет жидкие частицы. Эти частицы отделяются в аккумуляторе. Жидкий хладагент, собранный в аккумуляторе, медленно испаряется, а затем всасывается компрессором. Аккумулятор также предотвращает попадание жидкого хладагента в компрессор, когда нагрузка на испаритель резко падает.

Система охлаждения с капиллярной трубкой и аккумулятором

Калькулятор капиллярной трубки хладагента

Создано Джоанной Сметаньской, кандидатом наук

Отзыв Стивена Вудинга

Последнее обновление: 21 декабря 2022 г.

Содержание:

• Что такое капиллярная трубка?
• Как работает капиллярная трубка в холодильнике?
• Размер капиллярной трубки хладагента – формула
• Как пользоваться калькулятором капиллярной трубки хладагента?
• Часто задаваемые вопросы

Воспользуйтесь нашим калькулятором капиллярной трубки хладагента , чтобы подобрать медную капиллярную трубку для холодильника или кондиционера. Капиллярная трубка хладагента играет важную роль в системах охлаждения и проста в обслуживании. Разница в давлении от источника хладагента в любом холодильном или холодильном приборе означает, что вам необходимо

отрегулировать текущую капиллярную трубку системы, чтобы сохранить работоспособность.

С помощью этого полезного калькулятора выясните следующее:

• Что такое капиллярная трубка?
• Как работает капиллярная трубка в холодильнике.
• Как правильно и безопасно охлаждать устройство.

Что такое капиллярная трубка?

Капиллярная трубка представляет собой медную трубку для охлаждения с очень маленьким внутренним диаметром . Он имеет очень большую длину (1-6 м) и сворачивается в несколько витков, чтобы занимать меньше места.

Обычно внутренний диаметр капиллярной трубки, используемой в системах охлаждения и кондиционирования воздуха , составляет от 0,50 до 2,28 мм (0,020–0,09 дюйма). Калькулятор диаметра окружности поможет вам найти внутренний диаметр капиллярной трубки и многое другое.

Вы можете выбрать различные комбинации отверстий и длин для достижения желаемой производительности. Капиллярные трубки используются только в герметичных системах, поскольку отсутствует риск утечки хладагента . Важно отметить, что после того, как вы выбрали и установили капиллярную трубку, вы не можете изменить условия нагрузки.

Чтобы поддерживать эффективность в различных условиях, необходимо выбрать новую капиллярную трубку другого размера. Вот где наш калькулятор капиллярной трубки хладагента пригодится, чтобы вы могли сделать это в одно мгновение!

Как работает капиллярная трубка в холодильнике?

Капиллярная трубка является ключевым компонентом, который разделяет зоны высокого давления и стороны низкого давления система охлаждения. Там у нас есть две области: ресивер (содержащий жидкий хладагент высокого давления) и испаритель (содержащий жидкий хладагент низкого давления).

Капиллярная трубка соединяет их и конденсирует количество хладагента , подаваемого в испаритель. Проверьте калькулятор давления, если вы хотите узнать о давлении.

Когда жидкий хладагент высокого давления поступает в капиллярную трубку хладагента , его давление резко падает из-за очень малого диаметра капилляра. Кроме того, это помогает поддерживать желаемую разницу давления между сторонами высокого и низкого давления в системе.

Чтобы жидкий хладагент испарялся в испарителе при выбранном давлении, наконец, капиллярная трубка регулирует поток хладагента в зависимости от нагрузки на испаритель.

Размер капиллярной трубки хладагента – формула

Размеры капиллярной трубки связаны по следующей формуле: 9{4.6}}},NL=OL×(New ID/Orig ID)4.6,

, где:

• NL\rm NLNL – новая длина капилляра;
• OL\rm OLOL – Исходная длина капиллярной трубки;
• New ID\rm New\ IDNew ID — Новый внутренний диаметр нужной вам трубы; и
• Orig ID\rm Orig\ IDOrig ID — исходный внутренний диаметр капиллярной трубки.

Как пользоваться калькулятором капиллярной трубки хладагента?

Использование нашего калькулятора капиллярных трубок для хладагента , просто введите следующие данные:

1. Измерьте оригинальный внутренний диаметр вашей капиллярной трубки и введите его в поле «Исходный идентификатор» .

2. Укажите исходную длину трубы и введите ее в поле “Исходная длина” .

3. Определите новый внутренний диаметр трубы, который будет вам полезен, и введите его в поле “Новый ID” .

4. Поздравляем! Вы рассчитали длину новой трубки , которая вам понадобится.

Не стесняйтесь указывать известные вам размеры капиллярной трубки хладагента. Вы даже не знаете, что такое формула изменения размера капиллярной трубки хладагента! Просто введите любые три размера и наш калькулятор капиллярной трубки хладагента поможет вам определить четвертый, неизвестный размер.

FAQ

Что такое капиллярная трубка в холодильной технике?

Капиллярная трубка регулирует поток хладагента в испаритель и снижает давление. Обычно это длинная медная трубка диаметром 0,5 до 2,5 мм и длиной 1 до 6 м.

Как выбрать капиллярную трубку для охлаждения?

Когда вы ищете медную трубу для охлаждения , вам следует учитывать емкость конденсаторной системы и внутренний диаметр трубы . Не выбирайте слишком длинный или слишком короткий капилляр. Слишком короткий капилляр более склонен к прогибу и напряжению при изгибе. Слишком длинный капилляр приведет к избыточному давлению.

Каковы наиболее распространенные причины отказа капиллярной трубки?

Капиллярные трубки имеют тенденцию к засорению , поскольку хладагент протекает через очень маленькое отверстие на конце длинной трубки. Всегда помните о правильном плане обслуживания для предотвращения накопления грязи или перегрева системы.

Как починить забитую капиллярную трубку в холодильнике?

Ниже вы найдете краткое решение наиболее распространенных проблем, связанных с закупоркой капиллярной трубки:

1. Если капиллярная трубка забита, , используйте смазочные материалы или химикаты , которые растворяют загрязнения.
