Как восстановить Ni-Cd аккумулятор от шуруповерта в домашних условиях

Проблема с работой оборудования, функционирующего на батареях, заставляет пользователей искать, как восстановить Ni-Cd аккумулятор от шуруповерта в домашних условиях. Применяются различные варианты, итоговый выбор зависит от типа питания и причин возникших при эксплуатации неполадок.


Как восстановить питание шуроповерта

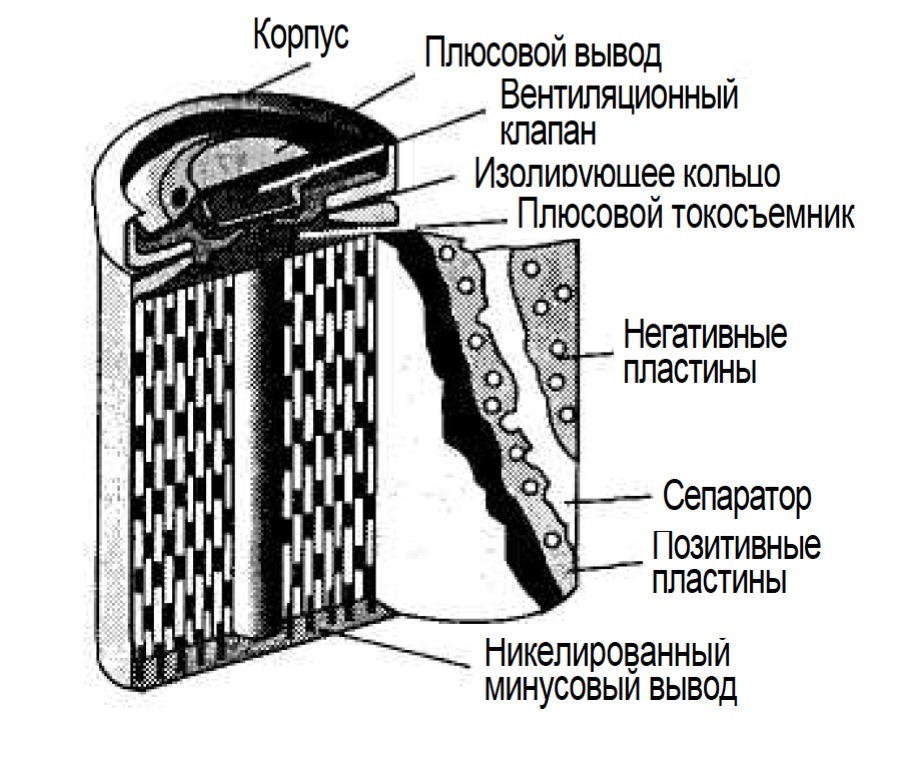

Как устроен аккумулятор шуруповёрта

АКБ или аккумуляторный элемент питания составлен из последовательно соединенных элементов. В каждом находится электролит, электроды. В зависимости от вида используемого при изготовлении сырья, аккумуляторы делятся на несколько разновидностей.

  • Никель-металлгидридные (Ni-MH) — менее распространены из-за высокой стоимости. К плюсам устройств относят большую емкость, меньший уровень саморазряда, отсутствие токсических веществ в составе. Длительное хранение в разряженном состоянии приводит к невосстановимой потере части свойств. При нахождении в условиях отрицательных температур у них падает мощность.
  • Никель-кадмиевые — характеризуются небольшим нагревом, невозможностью выхода из строя из-за перегрева, сохранением объема емкости при температуре до -40 градусов, долговечным использованием — от 8 до 10 лет. Для увеличения сроков работоспособности нужно работать с элементами до их полной разрядки и в таком виде хранить. К минусам устройств относят токсичность из-за содержащегося кадмия и невысокую удельную емкость.
  • Литий-ионные — отличаются отсутствием эффекта памяти, низкими показателями саморазряда, выдерживанием большего количества циклов по зарядке и разрядке. Элементы чувствительны к резким изменениям температуры и скачкам напряжения во время подзарядки. Средний срок службы — 3 года, хранятся не больше 24 месяцев.
  • Литий-полимерные — сохраняют работоспособность при серьезных температурных перепадах, характеризуются высокой энергетической плотностью при небольшом объеме и весе. К отрицательным качествам относят риск возгорания из-за перегрева или перезарядки. В условиях хранения держаться не больше 2 лет.

Важно! У современных элементов питания больше преимуществ, но препятствием для широкого использования является высокая стоимость.

Устройства в разобранном виде

Определение неисправности

Поиск источников возникших неполадок подразумевает применение нескольких способов:

  • с помощью мультиметра — помогает диагностировать состояние поставленных на зарядку устройств;
  • нагрузки — используется двенадцативольтная автомобильная лампочка с мощностью в 35 Вт.

Указанные методы позволяют провести диагностику без вскрытия аккумулятора. Дополнительным методом проверки считают выпуск газа из устройств, с открытием корпуса. Последняя методика восстанавливает функциональность на короткое время.

Проверка мультиметром

Причины полной разрядки

Обнуление элементов связано с особенностями хранения:

  • в холодном помещении;
  • домашних условиях.

Важно! Проблема новых инструментов связана с нарушениями правил хранения продавцом, использующим неотапливаемые склады.

Любую ли аккумуляторную батарею можно починить

Интересуясь, как восстановить АКБ шуруповерта, владельцы оборудования забывают о типе аккумуляторов, в него встроенных. Ионный тип реанимировать бесполезно — в большинстве случаев вопрос связан с разложением лития. Только изредка проблема возникает из-за неисправности схемы управления.

Специалисты восстанавливают оборудование:

  • 18 вольт;
  • Макита 14.4;
  • Метабо, Хитачи, iMax B6 и пр.

Процесс удачен с питанием: Ni-Cd (NiCd), Ni-MH и Li-Ion.

Основные способы восстановления

Несколько методик помогут справиться с вопросом, как можно реанимировать аккумулятор шуруповерта в домашних условиях. Поэтапное выполнение рекомендаций позволит продлить срок службы агрегата.

Пользователи должны помнить, что процесс проходит с предельной осторожностью, а после завершения манипуляций все детали нужно вернуть в первоначальные места.

Использование повышенного тока

Прошивка при помощи напряжения и тока, превышающего номинальные показатели, помогает бороться с эффектом памяти, частично восстанавливать утраченный объем.

Важно! Если в дешевом элементе произошло испарение электролита, то метод применять бесполезно. Недостаток жидкости повышенным током восстановить невозможно.

Замена банок в аккумуляторе

Ремонтные работы требуют новых компонентов, продающихся в специальных магазинах. При покупке «банки» необходимо проверять параметры размеров и объема — они должны подходить к первоначальным элементам.

При процедуре неисправная часть вырезается, на ее место устанавливается рабочая, затем она припаивается. При пайке учитывают несколько факторов:

  • процедура проводится максимально быстро — нагрев устройств отражается на их функциональности;
  • при присоединении пользуются родными или медными пластинами аналогичных габаритов;
  • в процессе отслеживают «плюс» и «минус» — отрицательное значение на предыдущем питании присоединяют к положительному на следующем.

Важно! Завершается ремонт проведением заряда-разрядного цикла. Следом измеряется напряжение — по нормативам оно должно равняться 1,3 В.

Замена банок

Долив дистиллированной воды

Жидкость подходит только для простейших, а не современных устройств. Испарение влаги связано с перегревом во время работы. Для устранения неполадок и восстановления дистиллированную воду нужно долить.

Алгоритм выполнения несложный:

  1. Проводят разборку аккумулятора и ищут мини-питание. Их количество зависит от марки оборудования. Поиск неисправностей проходит при помощи мультиметра, в работоспособных элементах напряжение равно 1-1,3 В. При пониженном уровне требуется ремонт неисправной части.
  2. Извлекаются проблемные детали с предельной осторожностью руками, без повреждения соединительных пластин. Они необходимы для обратной сборки и закрепления питающих элементов.
  3. На боковом участке просверливается полость с диаметром меньше 1 мм. Она должна располагаться ближе к нижней или верхней части. Сверление затрагивает только стенку, но не внутренние участки батарейки.
  4. Заполнение жидкостью производится через шприц — емкость должна полностью заполниться. В этом положении элемент оставляют на сутки. Через 24 часа проводят зарядку и оставляют на одну неделю.
  5. Дополнительная проверка напряжения и емкости проходит через 7 суток, если оно осталось на первоначальных после ремонта позициях, то отверстие заливается силиконом или запаивается.

Завершается метод сбором аккумулятора с припаиванием соединительных пластинок и последней проверкой работоспособности устройства. При помощи незначительных нагрузок производится полная разрядка. Процедура повторяется трижды (с полным восстановлением и обнулением заряда), с регулярным замером показателей.

Заливка через отверстие

Ремонт и замена элементов аккумуляторов

Методика подходит для всех типов питания шуроповертов. Процесс начинается с разборки аккумулятора, проверки мультиметром исправных и поврежденных деталей с пониженным уровнем напряжения. Вместо неисправных элементов устанавливаются новые мини-батарейки.

После установки их соединяют пластинами, с этой целью пользуются пайкой или точечной сваркой.

Внимание! В процессе отслеживают, чтобы детали не перегревались. Работа выполняется за минимальное время, с применением канифоли, флюса.

Как устранить эффект памяти

Частая недостаточная зарядка и последующая разрядка приводят к возникновению эффекта памяти. Устройство «запоминает» минимальные границы, что вызывает уменьшение емкости. Проблема встречается в Ni-Cd (NiCd), иногда в Ni-MH устройствах. В остальных разновидностях источников питания (литиевых) он отсутствует изначально.

Для решения вопроса с ремонтными работами необходимо провести полную разрядку и зарядку элемента, используя лампочку в 12 В. К ней нужно припаять провода с плюсом и минусом, позже их соединить с контактными клеммами устройства. Чтобы раскачать устройство, необходимо повторить схему не меньше пяти раз.

Эффект памяти

Реанимация с помощью замораживания

Метод с холодными температурами подходит для кадмиево-никельных элементов питания. Процесс подчиняется алгоритму:

  1. После полной разрядки устройства его помещают в полиэтиленовый пакет и отправляют в морозильник.
  2. Спустя 10 часов батарейку извлекают и отправляют заряжаться.
  3. Затем вторично обнуляют заряд и повторяют процесс трижды.

Владельцы оборудования Бош, Интерскол, Штурм Энергомаш и прочих знаменитых брендов должны помнить, что возможность восстановиться присутствует у отдельных элементов. Реанимация некоторых на дому не поможет оживить аккумулятор, вне зависимости от точности выполнения инструкций.

Реальный способ восстановить на 100% аккумулятор шуруповерта, по моей методике NI-CAD 1.

2V | Пелинг Перейти к содержимому

Начну с того, что в интернете очень много видео по восстановлению аккумуляторов от шуруповертов, и все они одинаковы как зеркало, краткое описание процесса восстановления которое предлагают эти люди, заключается в том, что берем аккумулятор толкаем его блоком питания или другим аккумулятором, потом заряжаем и пользуемся, и странно что некто не смотрит а какое же на нем будет напряжение когда он полежит недельку или две. Я же предлагаю совершенно иной способ восстановления

Который не просто заряжает и пользуйся пока АКБ опять не умрет. А такой, что сделал и пользуйся как новым АКБ пока не возникнет в этом необходимость. Данный способ был отснят в черновом варианте около месяца назад, но так и не рискнул выложить его на сайт, просто мне не захотелось его переснимать для более правильного разъяснения. Да и времени у меня честно говоря в последнее время очень мало свободного.

Но вот прошло время которое показало, что тем вариантом восстановления которым предлагают пользоваться очень многие в сети  не суждено жить более какого-то промежутка времени. А мой вариант даже спустя 2-1 месяц простоя, как ни в чем не бывало спокойно работает и заряжается, я все  таки попытался отснять новый видео ролик, где в краце постараюсь все рассказать.

На самом деле все оказалось очень просто, и в этом  мне помог разобранный мной аккумулятор NI-CAD 1.2V,  который мне показал что даже имея снаружи на приборе все нули, внутри пациент скорее жив чем мертв и чувствует себя очень хорошо.

Попытка регенерации шины относительно  токосъёмной пластины была проделана с использованием дистиллированной воды, и процесс прошел довольна таки успешно, в следствии чего я придумал самый простой способ их восстановления даже без разборки аккумуляторов!

Достаточно просверлить отверстие в аккумуляторе в месте за вальцовки + , и влить  туда 20 -40 мл дистиллированной воды. после пары циклов отверстие замазываем слегка силиконом.

Прежде чем повторять рекомендую просмотреть видео, где я постарался более подробно рассказать процесс.

Если вы не уверены или боитесь испортить испорченный аккумулятор для примера можете проделать это с одним аккумулятором.

Если у ваших аккумуляторов есть напряжение и оно находится в рабочем диапазоне, то у вас может быть проблема в следующем :

— неисправно зарядное устройство

— сработала термо защита аккумуляторного блока

— в блоке аккумулятора есть один аккумулятор просаженный до 0 Вольт.

Так же если вы заметили что дрель стала както вяло работать и при этом работает так же долго по времени после зарядки, то у вас скорей проблема в одном или более аккумуляторе который находится в нуле!

Очень интересный эффект по емкости аккумулятора, он был равен или чуть больше указанной емкости аккумулятора  после восстановления таким методом.

Все же несмотря на это я рекомендую заменить АКБ например на такие — http://ali.pub/4nd9cv

Или подыскать другие новые АКБ, ибо все временно восстановленное останется старым. Зачастую восстановить старый шруповерт стоит дороже чем купить новый имейте это в виду! Я рекомендую присматриваться к подобным шуруповертам на напряжение более 20 вольт — http://ali. pub/4nd9em

Ну и само видео :

Понравилось это:

Нравится Загрузка…

DmitriyN.

Администратор проектов Peling

Похожая запись

You missed

%d такие блоггеры, как:

    Как реанимировать севшие никель-кадмиевые аккумуляторы

    Если сдох никель-кадмиевый аккумулятор (симптомы следующие: на аккумуляторе нулевое напряжение и он не заряжается), есть шанс его оживить. Конечно, нет никакой гарантии, что это сработает, но хотя бы попробовать стоит. Вот несколько способов оживить разряженный никель-кадмиевый аккумулятор:

    1.
    Разрядка

    Этот метод разрушает закороченные дендриты кристалла. Требуется несколько импульсов сильного тока, подаваемого на аккумулятор, сила их должна быть не менее нескольких Ампер – ток должен быть в 20..40 раз больше емкости аккумулятора. Импульсы высокого тока можно получить с помощью конденсатора (см. рис. 1), который разряжается через батарею. Лучше использовать конденсатор с низким эквивалентным последовательным сопротивлением.

    Рисунок 1.

    R1 – 1к..10к;
    С1 – 200 мкФ х 50 В;
    SW1 – Кнопка;
    V1 – 12…50 В

    Напряжение источника питания V1 может находиться в диапазоне 12…50 Вольт. Меньшее напряжение питания требует конденсатора большей емкости. Резистор R1 предохраняет блок питания V1 от перегрузок, номинал этого резистора может изменяться в широких пределах. При параметрах компонентов, указанных на рисунке 1, конденсатор С1 заряжается менее чем за 1 секунду.

    Как пользоваться этим методом. Подсоедините разряженную батарею (одну ячейку) к клеммам устройства, нажмите кнопку SW1. Для фиксации аккумулятора может потребоваться несколько нажатий. Если это не удается, попробуйте увеличить значение емкости C1 и/или напряжение питания, затем повторите процедуру.

    2. Заморозка

    Если метод zapping не помогает, попробуйте этот – заморозку. Поместите разряженную батарею в морозильную камеру холодильника на один или два часа. Возьмите батарею, несколько раз постучите по ней ручкой молотка. Замораживание делает дендриты хрупкими, поэтому оно должно их разрушить.

    3. Зарядка-разрядка асимметричным током

    В этом методе батарея заряжается импульсами тока, а между импульсами батарея разряжается меньшим током. Ток заряда составляет 10% от номинальной емкости аккумулятора, ток разряда в 10 раз меньше тока зарядки. Для создания зарядного устройства требуется трансформатор переменного тока, диод и два резистора (см. рис. 2).

    Рисунок 2.

    D1 – мощный выпрямительный диод, как и 1N4001, 1N4007;
    C – Емкость аккумулятора, А*ч
    I c – Ток заряда, А;
    I d – Ток разряда, А;
    В т – Напряжение на вторичной обмотке трансформатора переменного тока 50/60 Гц;
    В – Номинальное напряжение батареи    		 В t = , [В]

    V = , [В]

    C = , [A*h]

    I c = * C , [A]

    I д = * С , [А]

    R1 = Ом

    R2 = Ом

    Давайте посмотрим, как рассчитать R1 и R2. Как было сказано ранее, ток разряда (Ампер) равен

    I d = 2*C/100,      (1)

    , где C – емкость аккумулятора, А*ч. Поскольку схема представляет собой двухполупериодный выпрямитель, поэтому используется только половина импульсов, поэтому импульсный ток должен быть в два раза выше, чтобы обеспечить необходимую энергию, поэтому ток здесь удваивается.

    Если номинальное напряжение батареи равно В, то по закону Ома значение R2 равно

    R2 = V / I d ,      (2)

    Объединяя формулы (1) и (2), получаем значение R2 (Ом):

    R2 = В / (2*C/100) = 50*V / C,      (3)

    Далее найдем номинал резистора R1. Для зарядного тока следует также учитывать ток разрядки:

    I c = 2*C/10 + I d = 2*C/10 + 2*C/100 = 22*C/100,      (4 )

    Импульсы зарядного тока также должны быть вдвое выше по амплитуде, поэтому первый член формулы удваивается.

    R1 = (2 1/2 *V t – V – V d1 )/(22*C/100) = 100*(2 1/2 *V t – V – V d1 )/(22*C),      (5)

    , где V t — напряжение переменного тока на вторичной обмотке трансформатора. Обратите внимание, амплитуда 1,41* В t ;
    В d1 – прямое напряжение диода D1, оно около 0,8 Вольта.

    Отметим также, что в схеме используется однополупериодный выпрямитель, поэтому амплитуда импульсов тока через резистор R1 в два раза выше зарядного тока, т.к. мы используем только половину волны, поэтому аналоговый вольтметр покажет половину напряжения на резисторе R1. Также следует учитывать выходное сопротивление трансформатора, но в большинстве случаев оно довольно низкое, поэтому им можно пренебречь. Падением напряжения на диоде D1 также можно пренебречь.

    Рассмотрим пример: никель-кадмиевый элемент 800 мА, V = 1,25 В. Используя формулу (3),

    R2 = 100*1,25/(2*0,8) = 78 Ом. Нет необходимости использовать точное значение, здесь можно использовать резистор на 80 Ом.

    Теперь найдем значение R1. По формуле (5) для В t = 10В,
    R1 = 100*(1,41*10-1,25-0,8)/(22*0,8) = 69 Ом

    Это значение также может варьироваться в некоторых диапазона (±10%), можно выбрать R1 = 70 Ом.

    Значения R1 и R2 можно рассчитать с помощью онлайн-калькулятора (см. его под рис. 2).

    Для реальной схемы было бы удобнее использовать потенциометры вместо резисторов R1 и R2.

    Как пользоваться этим зарядным устройством:

    1. Рассчитайте R1 и R2, как описано выше;
    2. Подключить R2 к оживляемому аккумулятору, ток I d через R2 надо контролировать, т.к. на разряженном аккумуляторе может быть нулевое напряжение, поэтому замените R2 на потенциометр;
    3. Включить питание, проверить ток I c через R1, при необходимости поменять R1;
    4. Первые полчаса оба тока могут сильно различаться, потом может быть лучше, но в любом случае токи надо контролировать.
    5. Заряжайте аккумулятор в течение примерно 14–16 часов.

    Кстати, этим методом можно оживить не только никель-кадмиевые, но и свинцово-кислотные аккумуляторы.

    См. также другую схему зарядного устройства-регенератора

    НАЗАД

    Как восстановить никель-кадмиевый аккумулятор

    Большинство беспроводных устройств, которые мы используем в наши дни, разряжаются от батареи. Эти батареи являются перезаряжаемыми, так что они могут работать без перерыва снова в течение нескольких часов. Батареи Nicad являются наиболее популярной формой, которая предпочтительнее, поскольку они перезаряжаются простыми способами.

    Эти батареи иногда требуют ремонта, если они не работают должным образом. Чтобы понять весь процесс, важно знать о , как восстанавливать никель-кадмиевые батареи .

    Что такое никель-кадмиевые батареи?

    Как следует из названия, эти батареи изготовлены из никеля и кадмия, что обеспечивает их питание. Эти элементы Ni и Cd присутствуют в разных типах NiCad аккумуляторов в разных составах. Положительный электрод для этих батарей представляет собой гидроксид никеля (Ni(OH)2) , а отрицательный электрод – гидроксид кадмия (Cd(OH)2) . В этих батареях есть компонент электролита, который представляет собой калий.

    Большая часть оборудования, такого как фонарик, ноутбук, аварийное освещение, использует никель-кадмиевые батареи для питания. Основная причина, по которой они так популярны, заключается в том, что они обеспечивают мощность до последней минуты. У них стабильная напряжение 1,2 В , которое поддерживается до тех пор, пока батарея находится в питании. NiCad аккумуляторы имеют низкое внутреннее сопротивление, что позволяет этим аккумуляторам обеспечивать максимальную мощность до конца использования. Но это низкое внутреннее сопротивление иногда является причиной быстрого износа никель-кадмиевых аккумуляторов.

    Процесс восстановления Nicad-аккумулятора не занимает много времени и может быть выполнен с помощью простых шагов. Проблема в основном состоит в том, чтобы понять, почему эти аккумуляторы теряют мощность, чем с помощью ремонта аккумуляторов NICD их можно реанимировать.

    После некоторого времени использования этих никель-кадмиевых батарей они теряют мощность. Это часто реализуется, когда батарея не заряжается и не держит заряд так долго, как раньше. Эти батареи часто показывают знак полного заряда, даже если они менее 1 00% заряжены , а затем быстро разряжаются, оставляя устройство без поддержки для работы.

    Это происходит из-за явления, называемого «эффектом памяти» . Когда аккумулятор заряжается до полной разрядки, он начинает сохранять часть заряда и теряет способность полностью заряжаться.

    В этом процессе батареи не заряжаются и застревают в эффекте памяти. Большинство людей, которые видят, что батареи не способны сохранять заряд, хотят выбросить их и купить новые батареи. Давайте поймем, что это дорогостоящий процесс, а также не очень экологически чистый.

    Зарядка батарей электрическим током

    Используйте вольтметр и проверьте напряжение батареи. Держите чтение записанным где-нибудь. Теперь используйте зарядное устройство и установите его на 10 ампер или 15 ампер , теперь подключите отрицательный разъем к отрицательной клемме, а затем подключите положительный разъем к положительной клемме.

    Не держите положительный разъем на этом шнурке долго. Вы просто введете их и, возможно, придется сделать это от 5 до 10 раз . Теперь выключите зарядное устройство. Теперь проверьте показания батареи с помощью вольтметра.

    Показания должны увеличиться по сравнению с предыдущим разом. Если нет значительного изменения напряжения после разряда никадных аккумуляторов, вы можете повторить процесс еще несколько раз.

    Безопасность: Этот процесс включает некоторые опасные шаги. Убедитесь, что вы все время в перчатках. глаза должны быть защищены от искры с помощью защитных очков. Лучше всего использовать этот метод на открытой местности, чтобы избежать каких-либо рисков.

    Полная разрядка для зарядки

    Это важный процесс, когда батареи разряжаются из-за эффекта памяти. Используйте аккумулятор и дайте ему полностью разрядиться. Затем зарядите его качественным зарядным устройством на долгое время, чтобы аккумулятор был полностью заряжен.
