Как соединить алюминиевые трубки: Как соединить две алюминиевые трубы

как загнуть, выпрямить трубку своими руками

Содержание:

Особенности алюминиевых труб
Как согнуть алюминиевую трубу
Как работать с трубогибом в домашних условиях
Способы гибки
Самостоятельное сгибание алюминиевой трубы

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.

Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.

Алюминиевые трубы классифицируют по следующим параметрам:

1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла.

Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.

Вне зависимости от выбранного варианта гибки, главная задача – не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибом в домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома. Читайте также: “Как выполняется прокатка профильной трубы – оборудование, технология”.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

• Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
• Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
• Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям. Также есть способы, как загнуть трубу без трубогиба, что весьма удобно, когда под рукой нету необходимого инструмента.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

• Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
• Прокат
  . Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
• Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиуса трубы.
• Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
4. После того как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные алюминиевые трубы.
5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости место сгибания можно разогреть.

Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.

Как соединить медные и алюминиевые провода

 Сколько было уже сказано о невозможности соединения медной и алюминиевой проводки, мы и вспоминать не будем. Не будем потому, что раз нельзя – значит нельзя.
 Объяснение тому крайне простое, так как металлы при соединении между собой имеют разную электронную структуру, то между ними гарантировано возникают оксидные пленки, которые в свою очередь снижают надежность контакта, а значит в месте соединения возможен перегрев, разъединение проводников и тому подобные неопрятности …

 Тем не менее, перед многими стоит такая задача как соединение проводки из разных материалов, медь и алюминий. Алюминиевая проводка повсеместно применялась в старых зданиях и сооружениях, и от нее не уйти. По крайней мере без полной замены проводки. Полная замена проводки это довольно дорогостоящее и хлопотное мероприятие, а что же можно придумать в качестве альтернативы?
 Да, конечно, в современном мире, где технологии кажутся уже, порой, сказочными не могли не подумать и не предложить вариант решения для такой вроде как пустяшной проблемы, как соединение медной и алюминиевой проводки. И действительно, самым оптимальным вариантом при соединении проводов из разных материалов (медь и алюминий), будет применение специализированных обжимных муфт.

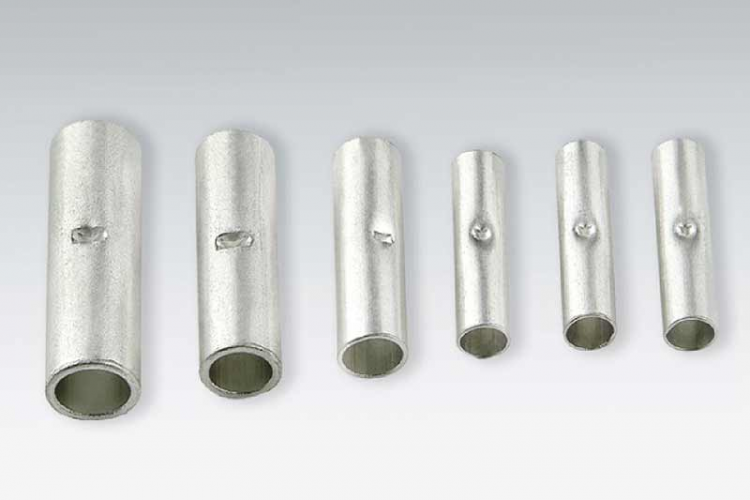

Соединение медных и алюминиевых проводов с помощью муфт

Такие муфты представляют собой трубку с изменяющимся диаметром, так как каждый из материалов имеет один номинальный ток при различных поперечных сечениях.

Что более важно, так это то, что муфты выполнены из двух материалов, а именно с одной стороны медной трубки, с другой стороны алюминиевой. Такие трубки соединенные в заводских условиях соответствуют всем требованиям пропускания электрического тока, они лишены того самого недостатка окислении при соединении двух разнородных материалов обычным скручиванием.
 В итоге, применение специализированных муфт может стать для вас хорошей альтернативой, для решения задачи соединения проводов из алюминия и меди. Вы обеспечите надежный контакт, который будет служить долго и без проблем.

Монтаж (соединение) алюминиевого и медного провода с помощью муфт

 Монтаж проводов с помощью муфт (гильз) про которые мы упомянули выше очень прост. Провода вставляются в трубки в соответсвии с материалом провода, то есть алюминий в алюминий, а медь в медь. После обжимаются с помощью обжимника или обычных плоскогубцев. Место соединения и сама гильза изолируются кембриком или изолентой.



Соединение медных и алюминиевых проводов с помощью шайб и крепежа

Еще один способ обеспечить надежный контакт на долгие года для двух металлов, которые не очень “дружат” друг с другом это применние следующей схемы соединения . ..

Прокладка в виде шайбы будет препяттвовать появлению оксидной пленки, тем самым гарантируя постоянное низкое сопротивление в соединении. Естественно, что при монтаже такого соединения необходимо хорошо протянуть крепеж, а аткже после сборки соединения осуществить изоляцию токопропускающих поверхностей. Например можно замотать соединение изолентой.

Соединение медных и алюминиевых проводов с помощью специализированных соединителей (клеймников типа “Ваго”)

В наших статьях мы уже рассказывали о клеймниках, которые могут обеспечить соединение проводов не только с различным сечением, но и с разлмичным материалом прводника.

Этот вариант также имеет место быть – “Электропроводка своими руками в квартире, доме” или “Как правильно соеденить провода в распределительной коробке”.

Как соединить алюминиевые трубы

Что касается вариантов, доступных сегодня на рынке для труб, есть из чего выбрать для применения в самых разных областях: от автомобильной до промышленной, архитектурной, медицинской и всего, что между ними. Из-за своих уникальных характеристик и универсальности алюминиевые трубы являются одним из самых популярных вариантов. Существует широкий спектр применений алюминиевых труб, и многие люди выбирают этот тип труб для своих проектов из-за прочности алюминия, его способности противостоять коррозии и легкости. Если вы выбрали алюминиевые трубы для своего следующего проекта, вам может быть интересно, как соединить квадратные, круглые или любые другие алюминиевые трубы без сварки. Ниже мы рассмотрим, как обычно использовать соединители алюминиевых трубок для соединения алюминиевых трубок, а также шаги, которые необходимо предпринять для успешного соединения трубок с помощью этих соединителей.

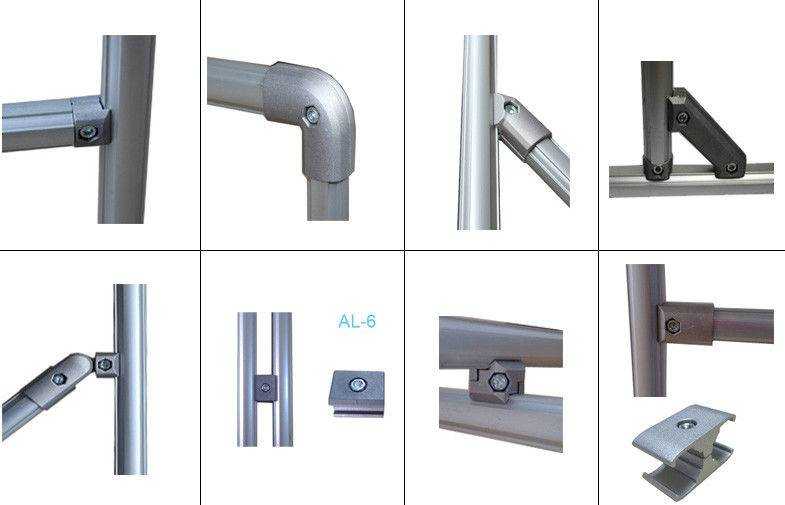

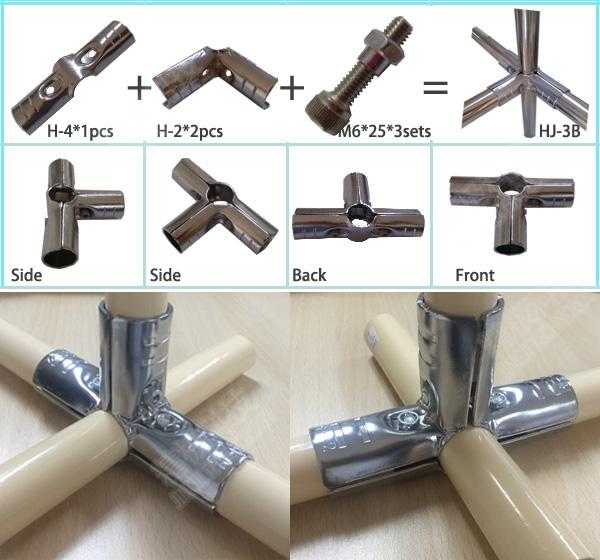

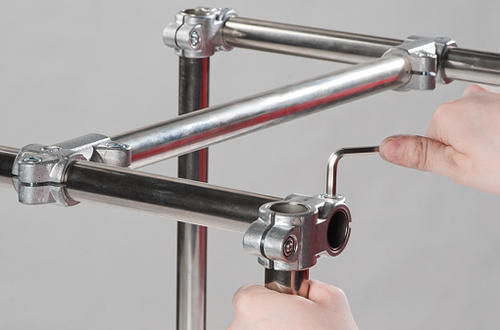

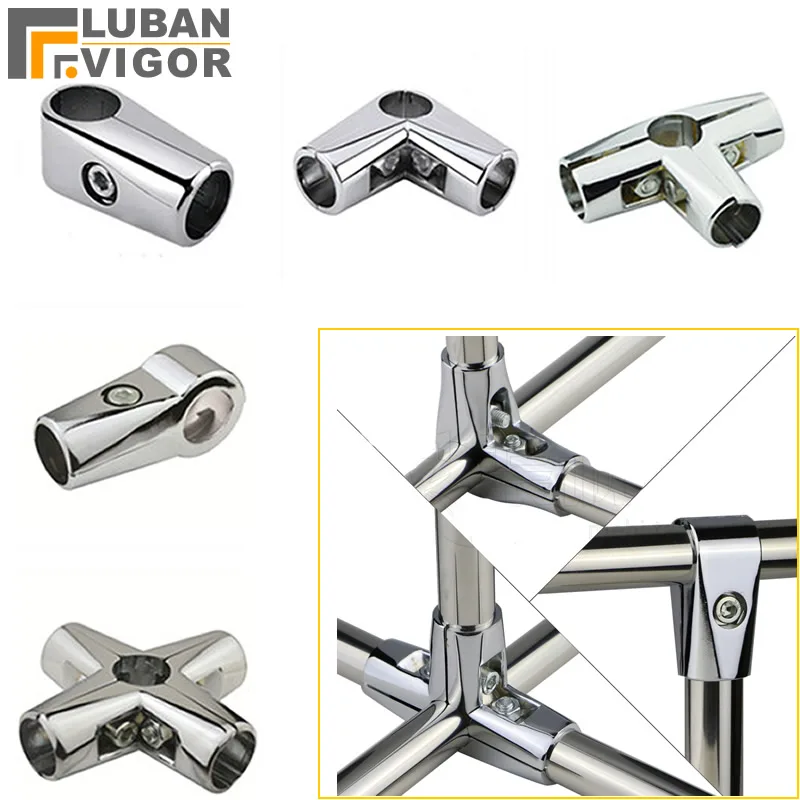

Как использовать соединители алюминиевых трубок

Эффективным методом соединения алюминиевых трубок, особенно квадратных алюминиевых трубок, является использование соединителей трубок. Квадратные алюминиевые трубы имеют широкий спектр применения, из них можно создавать каркасные конструкции для таких вещей, как стеллажи для хранения и палатки для мероприятий. Благодаря своему легкому весу этот тип алюминиевых труб является оптимальным выбором для конструкций, требующих сборки и разборки. Для таких применений соединители труб являются отличным выбором. Соединители трубок работают за счет наличия противоположных заглушек, которые надежно вставляются в концы двух или более кусков алюминиевых трубок. После того, как секции трубки присоединены к соединителю, создается соединение.

Большинство алюминиевых трубных соединителей изготавливаются из прочного нейлонового материала, благодаря чему они сохраняют свое положение столько времени, сколько необходимо. Соединители — это лучший вариант для соединения алюминиевых труб, поскольку они доступны в различных стилях, что позволяет легко найти вариант, соответствующий вашим конкретным потребностям. Например, существуют трубные соединители, которые варьируются от односторонних до шестисторонних, есть соединители, которые подходят для угловых и прямых соединений, и есть даже шарнирные соединители.

Выполните следующие шаги для соединения алюминиевых трубок для получения прочной и долговечной конструкции:

1. Первый шаг к соединению алюминиевых трубок — это обрезка трубок до нужной длины. Вы можете заручиться помощью ножовки или отрезной пилы с металлическим лезвием, чтобы разрезать алюминиевую трубку. При использовании отрезной пилы всегда следите за тем, чтобы трубка была зажата. При разрезании трубки обязательно учитывайте ширину сплошной части соединителя, который вы планируете использовать.
2. Затем удалите все острые края алюминиевой трубки. Вы можете удалить осколки на трубке с помощью наждачной шкурки или металлической шлифовальной губки.
3. После того, как вы удалили все острые края трубки, пришло время подсоединить ее к разъему. Сначала одними руками вставьте один конец разъема в секцию алюминиевой трубки. Обязательно крепко держите алюминиевую трубку. Вставьте разъем в трубку, пока он полностью не встанет на место.
4. С помощью резинового молотка вбейте соединитель в алюминиевую трубку до конца. Как только вы добились плотного прилегания, вы можете остановиться.
5. Теперь вставьте свободный конец соединителя в другую часть алюминиевой трубки. Снова используя резиновый молоток, забейте конец этого куска трубки, пока он не будет плотно прикреплен к разъему.
6. Продолжайте добавлять соединители и секции алюминиевых труб, пока не создадите нужную структуру.

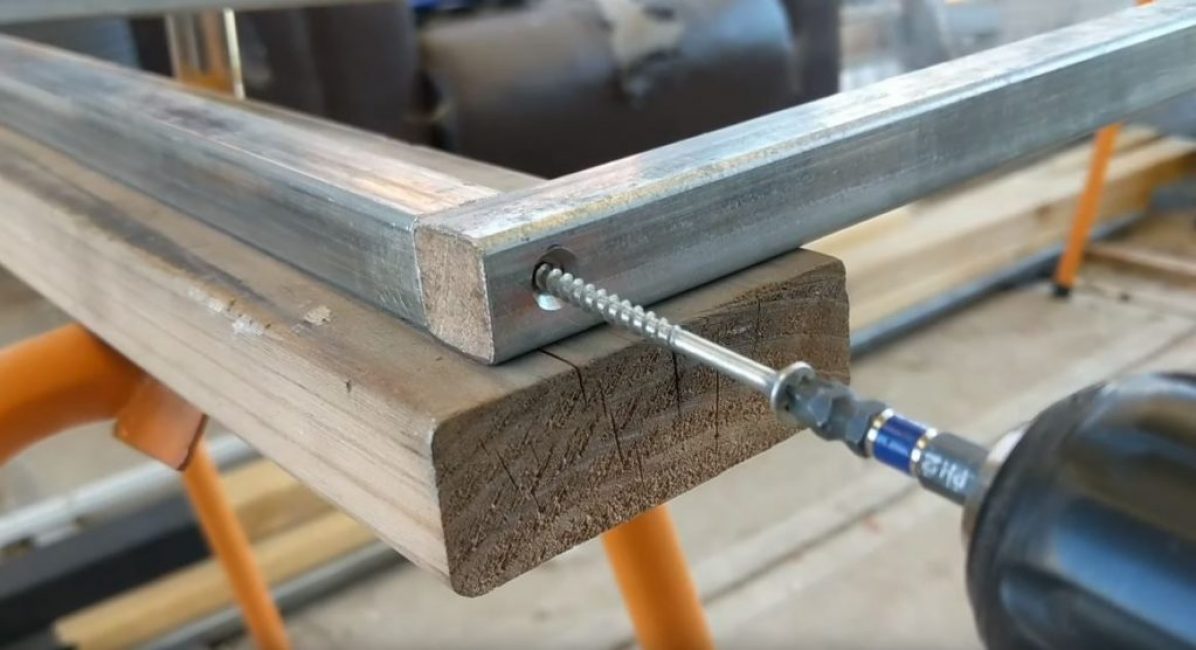

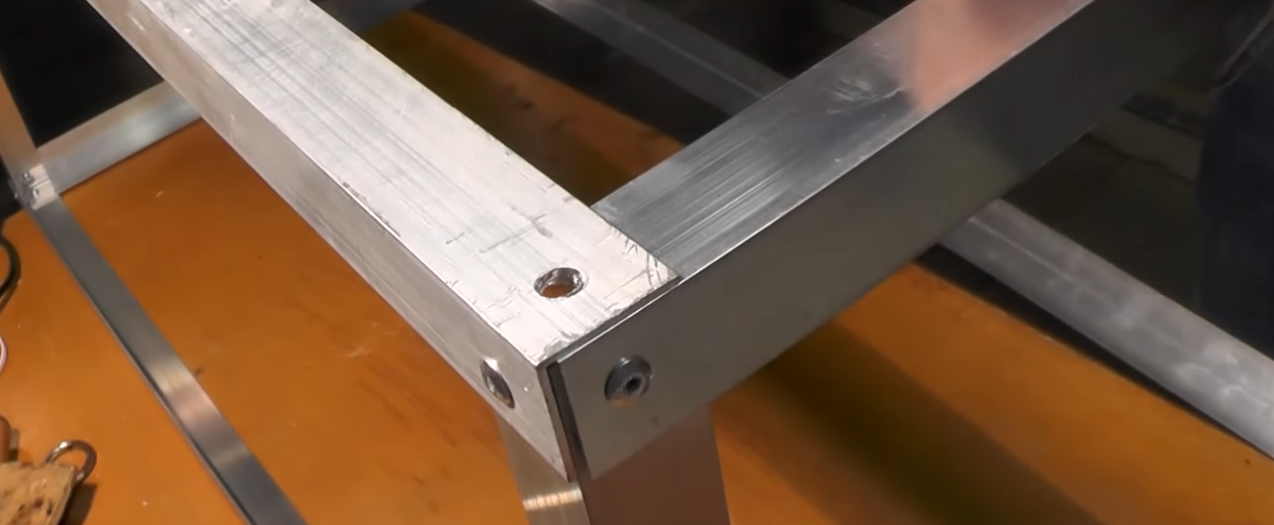

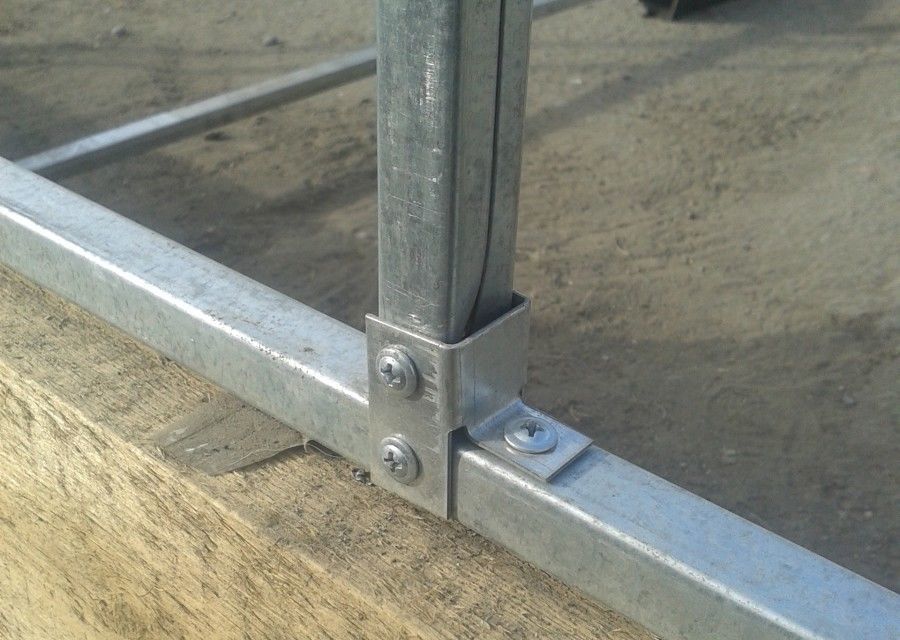

Другие способы соединения алюминиевых трубок

Хотя покупка соединителей для алюминиевых трубок является наиболее экономичным способом, существуют и другие способы соединения алюминиевых трубок, которые вы можете рассмотреть. Алюминиевые трубы также можно соединять и соединять с помощью сварки, однако этот метод требует профессионального опыта и множества дорогостоящего оборудования.

Алюминиевые трубные соединители от Eagle Moldings

Eagle Moldings предлагает непревзойденный выбор алюминиевых трубных соединителей различных стилей, которые помогут вам реализовать ваш следующий проект. Вы не поверите, наш выбор нейлоновых соединителей, начиная от прямых соединений и заканчивая 6-контактными 90-градусными соединителями. Наши специалисты всегда готовы ответить на любые ваши вопросы и помочь определиться с вариантами, которые подходят именно вам. Свяжитесь с Eagle Moldings сегодня!

Соединение алюминиевых труб: пошаговое руководство

5 января 2023 г. 5 января 2023 г. | 14:01

Соединение алюминиевых труб — процесс, требующий терпения и точности. Наиболее распространенными методами соединения алюминиевых труб являются сварка и склейка, но у каждого из них есть свои плюсы и минусы. В этом сообщении блога мы рассмотрим шаги, связанные с соединением алюминиевых труб обоими методами, чтобы помочь вам решить, какой из них подходит для вашего проекта.

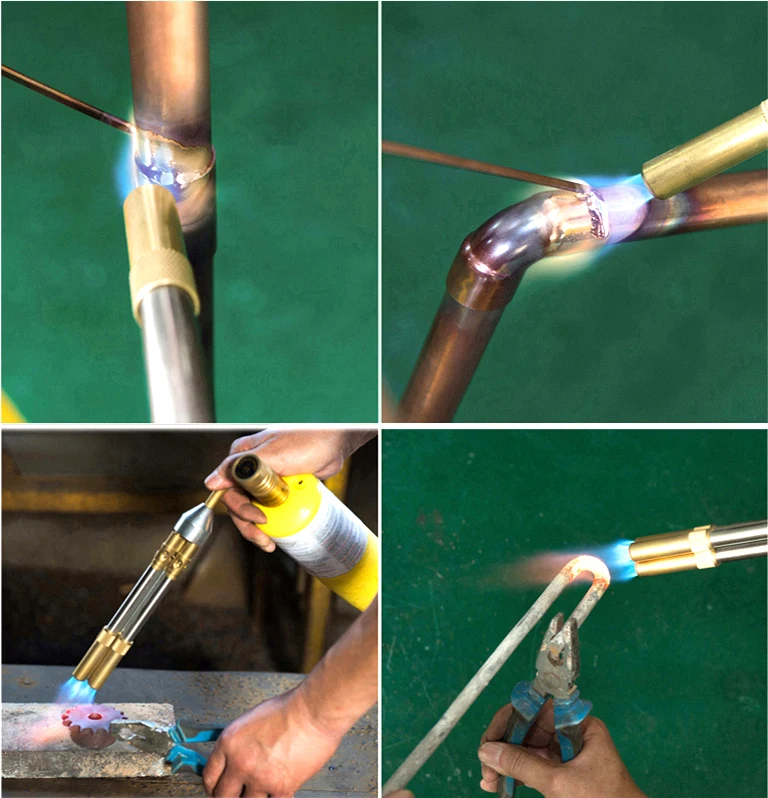

Сварка алюминиевых труб

Сварка алюминиевых труб — один из самых надежных способов соединения двух деталей, если он выполняется правильно. Однако получение желаемых результатов с помощью стандартного сварочного оборудования может быть затруднено из-за высокой температуры, необходимой для соединения алюминия. Вот почему важно инвестировать в качественное сварочное оборудование или нанять опытного сварщика, прежде чем пытаться сваривать алюминиевые трубы. Вот шаги, которые вам необходимо выполнить:

• Начните с очистки грязи, жира или другого мусора с обеих сторон трубы, которую вы собираетесь соединить. Это гарантирует, что ваш шов будет держаться должным образом.
• Нагрейте сварочное оборудование, а затем используйте присадочный стержень из соответствующего металлического сплава, чтобы добавить материал в месте соединения двух частей. Удостоверьтесь, что вы поддерживаете постоянное тепло на протяжении всего этого процесса, чтобы стержни плавились равномерно и образовывали прочную связь между двумя частями трубки.
• После того, как вы заполните все зазоры между двумя частями, медленно охладите их сжатым воздухом или водой, пока они не достигнут комнатной температуры, прежде чем убрать их с рабочего места.
• Наконец, внимательно осмотрите сварные швы и убедитесь в отсутствии трещин или слабых мест, которые могут нарушить целостность вашей сварной конструкции с течением времени после начала эксплуатации.

Склеивание алюминиевых труб

Склеивание может быть не таким прочным, как сварка, но при правильном выполнении оно может обеспечить надежное соединение. Наиболее распространенным типом клея, используемого для этой цели, является эпоксидный, поскольку он обеспечивает превосходную адгезию при использовании на таких металлах, как алюминий, без необходимости дополнительной подготовки, такой как предварительное шлифование или грунтование. Вот шаги, которые вам нужно будет выполнить:

• Начните с очистки влажной тканью от грязи, жира или другого мусора с обеих сторон трубы, которую вы собираетесь соединить, прежде чем дать им полностью высохнуть. нанесение на них любого клея после
• 2 Смешайте равные части эпоксидной смолы и отвердителя в соответствии с инструкциями для правильного отверждения
• 3 После смешивания равномерно нанесите немного клея на обе части с помощью кисти или аппликатора, затем вставьте одну часть в другую, пока они не достигнут желаемой длины
• 4 Подождите достаточное время для отверждения (обычно 12-24 часа) перед тем, как приступить к дальнейшей обработке или осмотру вновь присоединенной трубной конструкции

Заключение:

Соединение алюминиевых труб может быть выполнено с помощью сварки или склеивания в зависимости от того, какой результат вы хотите получить от конечного продукта, хотя каждый метод имеет свой уникальный набор преимуществ и недостатков, которые следует учитывать в первую очередь.
