Как снять тепловое реле с компрессора холодильника: Замена реле холодильника Атлант, Стинол, Бирюса

Опубликовано автором

Содержание

Как снять пусковое реле с компрессора холодильника

Содержание

Пускозащитные реле служат для пуска электродвигателя компрессора холодильника. Они защищают электродвигатель перегрузки. Так как в устройстве есть подвижные детали и контактные группы, реле могут ломаться. Отремонтировать пусковое реле может любой электрик, в том числе и заменить его.

Причины выхода из строя реле холодильника

Пускозащитное реле — это электромеханическое устройство и оно предназначено:

  • для запуска однофазного электродвигателя путем кратковременного подключения пусковой обмотки;
  • для защиты электродвигателя от перегрева путем отключения питания его, в виду большого тока рабочей обмотки.

Как и у всех механизмов, имеющих подвижные части, нагревательные элементы и контактные группы, в процессе эксплуатации могут возникать отказы:

  • контактная группа может заклинить и не замкнуть цепь пусковой обмотки. При этой неисправности электродвигатель не сможет запуститься и через пару секунд тепловая защита реле отключит питание. Неисправность устраняется восстановлением подвижности штока;
  • контакты могут подгореть и не включаться. Симптомы те же самые, что и выше. Неисправность устраняется чисткой и выравниванием пятачков контактов;
  • может перегореть нагревательный элемент тепловой защиты. При этой неисправности компрессор просто не включится, т.к. цепь разорвана перегоревшей спиралью. При этой неисправности реле идет под замену;
  • потеря свойства биметаллической пластины для задержки отключения контакта. При этой неисправности отключение контакта будет происходить сразу при нагреве спирали. Компрессор будет кратковременно включаться и отключаться. Исправная биметаллическая пластина дает электродвигателю время запуститься при повышенном пусковом токе. При этой неисправности реле идет под замену.

Чтобы определить, что вышло из строя пусковое реле, рекомендуют отключить от компрессора клеммы реле и подключить компрессор напрямую, кратковременно дать импульс пусковой обмотке. Если компрессор включился, причину нужно искать в реле.

Это легко можно сделать при наличии символов возле выходов:

  • «S» – пусковая обмотка;
  • «R» – рабочая обмотка;
  • «C» – общий выход.

Виды пускозащитных реле

Несмотря на разнообразие исполнения пускозащитных реле, в холодильниках используются два вида реле:

С индукционным пуском. Включение пусковой обмотки однофазного электродвигателя осуществляется реле на основе соленоида.

С позисторным включением. Включение пусковой обмотки однофазного электродвигателя осуществляется через позистор (резистор с полупроводниковыми свойствами).

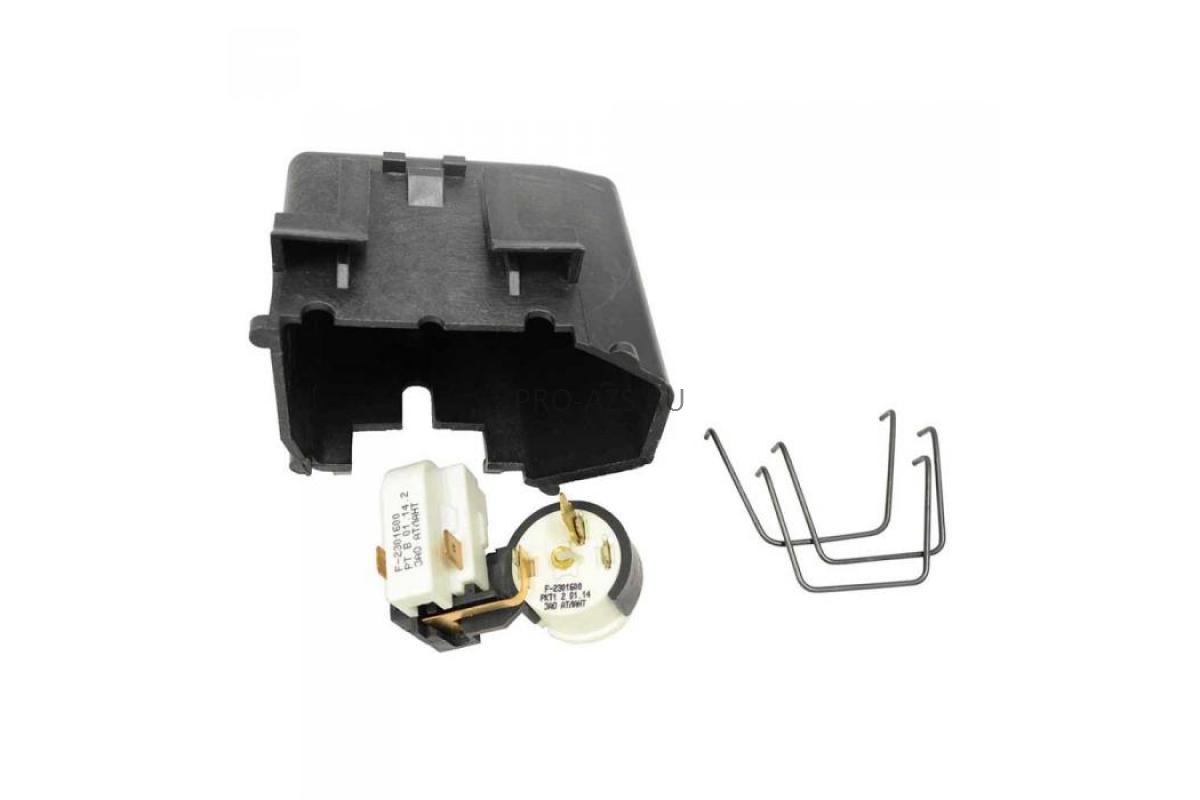

Внешний вид различных моделей


Принцип работы пускозащитных реле с индукционным пуском

Работа тепловой защиты. Тепловое реле состоит из нормально замкнутой контактной группы, биметаллической пластины и нагревателя. Биметаллическая пластина сварена из двух металлов имеющих разный температурный коэффициент расширения. Биметаллическая пластина может иметь прямой нагрев (ток едет по ней) и косвенный нагрев через спиральный нагреватель. При нагреве пластина изгибается и размыкает контакты. Компрессор отключается. Когда биметаллическая пластина остывает, контакты замыкаются, питание вновь подается на компрессор.

Пусковое реле предназначено для кратковременного подключения пусковой обмотки электродвигателя компрессора во время его включения. Как оно работает?

  • при подаче питания на электродвигатель компрессора, ток к рабочей обмотке электродвигателя идет через катушку соленоида реле. Так как двигатель при запуске потребляет большой ток в обмотке соленоида возникает сильное магнитное поле, которое втягивает сердечник подвижного контакта и контакты замыкаются, подключая пусковую обмотку;
  • когда компрессор запустился, пусковой ток в рабочей обмотке электродвигателя падает до номинального и магнитное поле соленоида перестает удерживать сердечник подвижного контакта, пружина помогает сердечнику вернуться в исходное положение, контакты размыкаются и пусковая обмотка электродвигателя обесточивается;
  • компрессор работает в штатном режиме.

Пускозащитное реле выглядит внешне, как небольшая коробочка, которая крепится к корпусу компрессора, а у старых холодильников на раме при помощи винтов, защелок, пружинных скоб и заклепок.

Принцип работы пускозащитных реле с позисторным включением

Пускозащитные реле с позисторами применяются почти во всех современных холодильниках. Тепловая защита у них работает точно так же как и у реле с индукционным пуском (через биметаллический контакт).

Что такое позистор, это разновидность теплового резистора с полупроводниковыми свойствами. Холодный позистор имеет незначительное сопротивление, а при нагреве сопротивление резко увеличивается и перестает пропускать ток.

Позистор повторяет работу подвижных контактов с соленоидом в пускозащитных реле с индукционным пуском, только в случае с позистором в работе этой функции отсутствуют подвижные части и ломаться нечему.

При комнатной температуре сопротивление резистора незначительное, поэтому ток к пусковой обмотке поступает, как по обыкновенному проводнику. Так как у позистора есть незначительное сопротивление он постепенно нагревается и при определенной температуре происходит размыкание цепи пусковой обмотки. При прекращении подачи тока он остывает (отключение терморегулятором) и восстанавливает свои свойства для повторного включения электродвигателя компрессора.
Пускозащитное реле с позистором устанавливаются непосредственно на разъем компрессора (на три контакта).

Электрическая схема

В руководстве пользователя холодильника указано, какие марки пусковых реле могут использоваться для конкретной модели. Это предоставляет выбор пусковых реле для замены при отсутствии оригинала.

Схема индукционного подключения

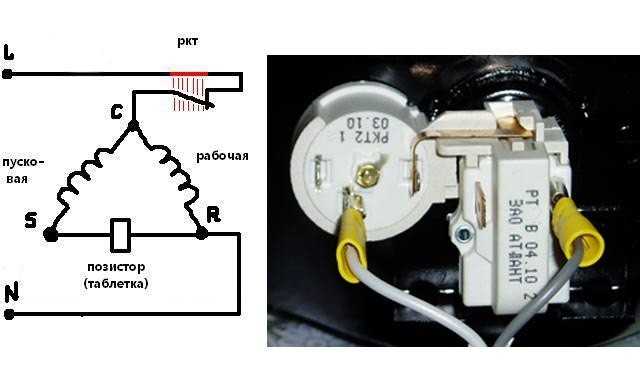

Схема позисторного механизма включения

Нужно не забывать, что в цепь питания электродвигателя компрессора ещё участвуют контакты терморегулятора, что нужно обязательно учитывать при тестировании неисправностей пускового реле.

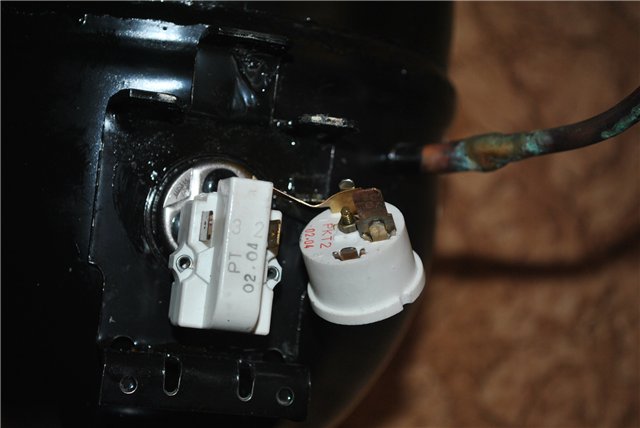

Как заменить реле в холодильнике на примере Атланта (Минска)

Чтобы снять пусковое реле следует:

  • Убедиться в том, что холодильник отключен от сети.
  • Снять проволочный зажим, прижимающий крышку (На старых холодильниках могут быть защелки, которые от времени стали хрупкими. Действуйте аккуратно).
  • Отсоединить клеммы.
  • Промаркировать провода. (Это поможет не перепутать провода при присоединении их к новому реле, особенно актуально на старых холодильниках с с проводами непонятного цвета).
  • Отвинтить винты крепления реле к корпусу компрессора.
  • Снять пусковое реле с разъема компрессора.

Новое или отремонтированное реле устанавливают в обратном порядке.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника.

И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Алгоритм проверки пускового реле холодильника

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Алгоритм проверки мотора-компрессора

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт — умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 вольт любой домохозяйке поможет подвести розетку. Одна фаза и земля (нейтраль). Думать не надо. Формулировка утрирована, но близка смыслу реального положения дел. Теряем КПД, получаем взамен простоту.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

  1. «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
  2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

  • Два входа:
  1. Фаза 220 В.
  2. Земля.
  • Три выхода:
  1. Пусковая обмотка асинхронного двигателя компрессора.
  2. Рабочая обмотка асинхронного двигателя компрессора.
  3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.
