Как работает холодильник?
Холодильники, которые стоят в большинстве квартир — компрессионные. Если говорить простыми словами, то принцип работы бытового компрессионного холодильника следующий: тепло отводится из холодильной камеры в окружающее пространство в результате чего температура в камере падает, а в помещении, где стоит холодильник, едва заметно повышается.
Что в холодильнике отвечает за реализацию этого процесса?
Хладагент — вещество с высоким уровнем текучести и низкой температурой кипения и испарения. Хладагент отвечает в холодильнике за перенос тепла от испарителя к конденсатору.
Компрессор — устройство, которое обеспечивает циркуляцию хладагента по системе холодильника. Холодильник может иметь один или два компрессора.
Испаритель
Конденсатор отдает тепло в окружающую среду.
Теплообменник выравнивает температуру хладагента на выходе из испарителя и конденсатора для повышения производительности холодильника и предотвращения попадания жидкого хладагента в компрессор (что может привести к его неисправности).
Терморегулятор поддерживает температуру на нужном уровне, запуская работу системы, когда температура становится выше заданного уровня и выключая ее, когда камера охлаждается до необходимой температуры. В свою очередь состоит из термодатчика, который замеряет температуру и непосредственно регулятора.
Также в холодильнике есть дополнительные детали и системы, которые обеспечивают его работу и удобство эксплуатации. Например, система освещения, система автоматического оттаивания и т. д.
Теплоизоляция и герметичность
Энергоэффективность холодильника напрямую зависит от качества теплоизоляции и герметичности холодильной камеры.
Теплоизоляцию обеспечивают двойные стенки и дверь, заполненные внутри различными теплоизолирующими материалами, например, вспененным полиуретаном, полистиролом и т. д. За герметичность отвечают уплотнители с магнитными вставками, расположенные по периметру двери.Более подробно узнать о работе основных деталей и систем холодильника вы можете в соответствующих статьях на нашем сайте. А если какая-то система вышла из строя и вам требуется ремонт холодильника, то вы всегда можете обратиться к специалистам «ПластХладо», которые помогут решить проблему.
Основные направления деятельности нашей компании:
Срочный ремонт холодильников на дому в Москве и области
Запчасти для холодильников с доставкой на дом по всей России
Двухкомпрессорные холодильники
Двухкомпрессорные холодильники есть в ассортименте многих современных производителей. В чем же их плюсы и минусы по сравнению с однокомпрессорными моделями?
Система No Frost
No Frost — это система, которая позволяет избавиться от образования инея в холодильнике и, следовательно, исключить необходимость регулярно его размораживать. Как она работает и в чем ее плюсы и минусы?
Однокомпрессорные холодильники
Холодильники с одним компрессором — наиболее распространенный тип бытовых холодильных агрегатов. И, хотя у двухкомпрессорных моделей есть ряд преимуществ, однокомпрессорные холодильники могут противопоставить им неоспоримые плюсы.
подробнее
Преимущества компании “ПЛАСТХЛАДО”
Прямые поставки
от производителя
Ассортимент
более 2700 наименований
Проф. подбор
консультация технолога
Доставка
по всей России
Принцип работы холодильника. Подробное описание
По принципу действия можно выделить четыре типа холодильников. Два типа, находящихся первыми в списке, из-за высокой стоимости и низкого коэффициента отдачи особого распространения не получили, в отличие от оставшихся двух типов. Итак, работать холодильник может по принципу:
- вихревого охлаждения;
- термоэлектричества;
- компрессии.
Холодильные установки, применяемые в быту и на производствах, могут быть компрессионными, термоэлектрическими или абсорбционными. Имея некоторые довольно существенные различия, работают они по схожему принципу: в холодильной камере температура снижается благодаря поглощению тепла жидким и испаряющимся охладительным агентом. В холодильнике компрессионного типа в качестве хладагента обычно используется фреон, в абсорбционном – аммиак.
Основные элементы холодильника
Ни один холодильник не сможет работать, если в нем отсутствует хотя бы один из основных конструкционных элементов:
- Охладительный агент. В его роли выступает газ, движущийся по замкнутому кругу и переносящий тепло.
- Конденсатор. Устройство, выводящее тепло наружу из холодильной камеры. Представлен в виде решетки на задней части холодильника.
- Компрессор – мотор, нагнетающий давление и заставляющий газ двигаться по замкнутой системе.
- Испаритель – устройство, которое удаляет тепло. В большинстве холодильников в качестве испарителя используется задняя стенка.
Принцип работы компрессионного холодильника
Фреон, применяемый в качестве хладагента, подается на осушающий фильтр, который очистит газ от различных твердых частиц и соберет из него всю лишнюю влагу. Дегидрированный и очищенный фреон затем вытечет по капиллярной трубке, которая представляет собой некую границу, разделяющую зоны с высоким и низким давлением. Поступая из трубки в испаритель, где давление снижается с приблизительно 9 атмосфер до 0,1 атмосферы, фреон закипает из-за теплоты тех продуктов, которые были оставлены в камере для охлаждения. Любая жидкость, закипая, испаряется, и фреон не становится исключением: его пары засасывает компрессор, и весь цикл начинается сначала.
Особое внимание стоит уделить механизмам действия каждого элемента холодильника, ведь именно от них и зависит вся работа холодильной машины. Компрессор включает в себя саму компрессионную установку и небольшой электродвигатель, которые спрятаны в герметичном корпусе. Именно компрессор можно назвать ключевым устройством, обеспечивающим охлаждение, – его постоянная работа по перегонке фреона гарантирует работу всего цикла.
Конденсаторы на холодильник устанавливаются двух типов:
- щитовой или листотрубный, который похож на лист металла с посаженным на него змеевиком;
- ребристотрубный, представляющий собой змеевик с ребрами.
К примеру, Indesit NBS 18 AA является компрессионным холодильником.
Двухкомпрессионный холодильник – просто одна из разновидностей устройств этого типа, то есть обычный холодильник с морозильной камерой. Один из компрессоров работает на охлаждение «морозилки», второй – на холодильную камеру. Благодаря этому температура в каждой камере может регулироваться отдельно. Недостатком такого холодильника будет повышенное потребление им электроэнергии.
Электросистема в компрессионном холодильнике и принцип ее работы
После подключения холодильника к сети ток электричества проходит сквозь замкнутый контакт в терморегуляторе, кнопку заморозки/размораживания, катушку реле пуска и попадает на электродвигатель компрессора. Так как мотор еще не запущен, электроток, протекающий через его обмотку, превышает предельно допустимый в несколько раз, тем самым замыкает контакты и включает «стартер», размыкая контакты реле пуска. После охлаждения испарителя до значения, которое установлено на регуляторе температуры, контакты размыкаются и двигатель прекращает работу. Когда температура в холодильной камере повышается до фиксированного показателя, цикл начинается снова.
В зависимости от конструкции того или иного холодильника электросистема может быть выполнена различным образом: реле защиты и пуска могут быть объединены, кнопка размораживания может полностью отсутствовать, часто добавляются те или иные элементы. Однако данная схема является основой работы устройства компрессорного типа без технологии «no frost». Применяется, к примеру, в холодильнике LG GL-M 492 GQQL.
Принцип работы абсорбционного холодильника
Абсорбция – это процесс поглощения некого вещества другим веществом. Так, влага может вбирать аммиак, из-за чего образуется нашатырь, влагу же вбирает, к примеру, соль. По такому же принципу работают и холодильники абсорбционного типа. Если изначально холодильные установки такого типа появились из-за изучения возможности использования жидкого топлива, с развитием промышленности компрессионные установки практически вытеснили их с рынка. Однако затем появлялись все новые и новые технологии, и сегодня оба принципа работы на равных используются при производстве холодильных машин.
Вместо компрессора на абсорбционных холодильниках используется своего рода «котел», который нагревается из-за воздействия электрического тока. В котле находится аммиак, который превращается в пар из-за нагрева, а соответственно, и повышает давление в устройстве. Под действием простых законов физики пары аммиака движутся к конденсатору, где охлаждаются и снова переходят в жидкое состояние. Сама же схема работы практически идентична схеме компрессионного холодильника. Абсорбционный холодильник работает гораздо тише своего компрессионного «собрата», не зависит от скачков напряжения в сети и не имеет легко выходящих из строя подвижных частей. Но он обладает и своими недостатками: расход электрической энергии несколько повышается, что ведет за собой финансовые затраты.
По этому принципу действия работают холодильники «Морозко».
Принцип работы термоэлектрического холодильника
Чтобы снизить температуру в холодильной камере, тепло из нее выкачивается специальной системой. Обеспечивает это известный эффект Пелтье. В холодильниках данного типа установлены термоэлектрические элементы кубической формы, созданные из различных металлов и объединенные электричеством. Когда электроток переходит из одного металла в другой, вместе с ним переходит и тепло. Пластина из алюминия поглощает тепло из продуктов в холодильнике, а кубические элементы передают его в стабилизатор, в свою очередь, рассеивающий его наружу через вентилятор. Большая часть переносных холодильников Nord работает именно по этому принципу.
Каждый из этих типов имеет свои положительные и отрицательные стороны, на учете которых и должен основываться выбор холодильного устройства для домашних или промышленных нужд.
Как работает холодильник?
Если вы похожи на большинство людей, вы не слишком задумываетесь о внутреннем устройстве своего холодильника, если только он не сломается или не придет время его заменить. Однако для того, чтобы получить максимальную отдачу от этого бесценного прибора, может быть полезно точно знать, как он сохраняет вашу еду холодной, и Mr. Appliance® здесь, чтобы помочь. Читайте дальше, чтобы узнать все, что вам нужно знать о том, как работает холодильник и как он помогает вашей еде оставаться прохладной.
Как работает холодильник?
Холодильник хранит ваши продукты при оптимальной температуре, чтобы предотвратить их порчу и замедлить рост вредных бактерий. Цикл охлаждения работает путем передачи тепла изнутри устройства наружу, используя принципы конденсации и испарения.
Основными компонентами вашего холодильника являются:
КомпрессорКомпрессор представляет собой как насос, так и двигатель и отвечает за циркуляцию хладагента по всей системе.
КонденсаторКонденсатор расположен на задней внешней стенке холодильника и помогает отводить тепло, поглощаемое изнутри холодильника, в окружающий воздух.
ИспарительИспаритель расположен внутри холодильника и поглощает содержащееся в нем тепло, эффективно снижая внутреннюю температуру.
Расширительное устройствоЖидкий хладагент проходит через капиллярную трубку, которая работает как расширительное устройство, охлаждая газ, превращая его обратно в жидкость.
ТермостатТермостат регулирует температуру внутри холодильника, запуская цикл охлаждения по мере необходимости.
Как работает охлаждение?1. Как только температура внутри холодильника превысит заданное значение, датчики предупредят компрессор о включении, и начнется цикл охлаждения. Блок всасывает холодный жидкий хладагент, создает давление и конденсирует его, повышает температуру, превращая его в газ.
2. Компрессор нагнетает горячий газ к змеевикам конденсатора снаружи холодильника, где он вступает в контакт с более низкой температурой воздуха в помещении и возвращается обратно в жидкое состояние.
3. Охлажденная жидкость продолжает свой путь к испарителю, проходя через змеевики внутри холодильной и морозильной камеры.
4. Хладагент поглощает нагретый воздух внутри холодильника, снижая температуру до заданного значения.
5. Хладагент испаряется, снова превращается в газ и возвращается в компрессор для продолжения цикла.
Охлаждение используется в ряде приложений и устройств, включая тепловые насосы, кондиционеры, холодильники и морозильники. Извлекая тепло из одного места и перемещая его в другое, цикл охлаждения помогает охлаждать ваш дом, обеспечивает безопасную среду для скоропортящихся продуктов, а также помогает в производстве и хранении ряда различных повседневных продуктов и материалов.
Ваш холодильник нуждается в настройке? Вы можете запланировать обслуживание по вашему графику с профессиональным техническим специалистом Mr. Appliance. НАЖМИТЕ ЗДЕСЬ, чтобы записаться на прием онлайн.
Как работает холодильник — iFixit
Холодильник работает, используя цикл охлаждения для отвода тепла из внутренней части прибора и передачи его в окружающую среду. Эффективно перемещая тепловую энергию наружу, передача охлаждает пространство внутри. Этот процесс основан на принципах термодинамики и свойствах хладагентов эффективно передавать тепло в системе.
Хладагенты выбраны потому, что они обладают определенными свойствами, которые позволяют холодильнику «взломать» закон идеального газа,

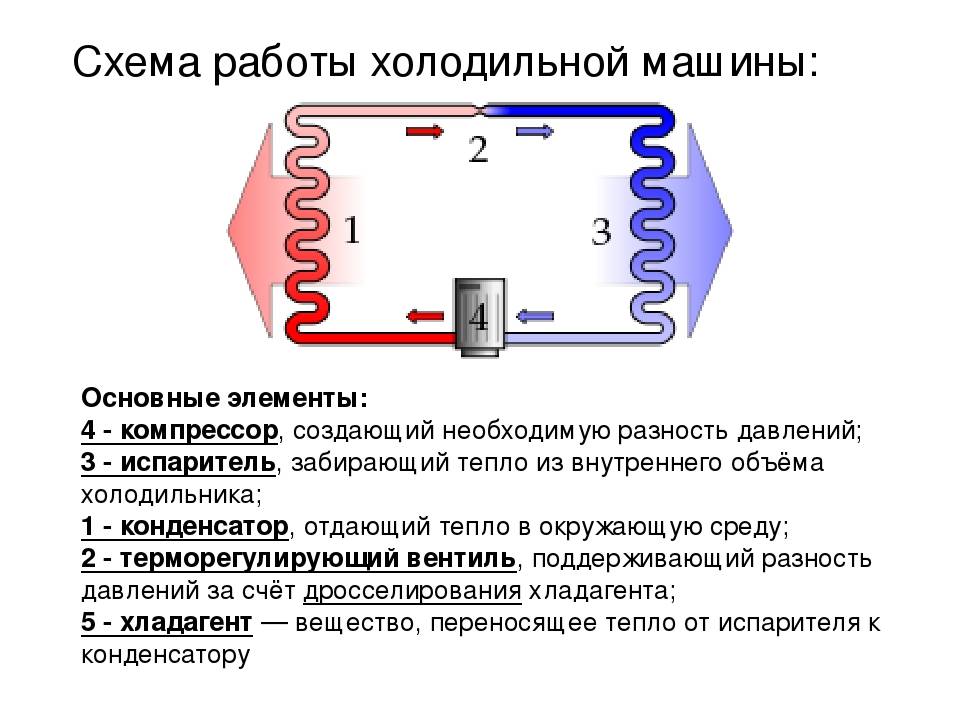

Цикл охлаждения включает четыре основных компонента: компрессор , конденсатор , расширительный клапан и испаритель , каждый из которых регулирует давление хладагента для поглощения тепла внутри отсека и его отдачи. вне отсека.
Цикл начинается с компрессора, который по существу представляет собой насос, приводимый в действие электродвигателем. Основной функцией компрессора является сжатие газообразного хладагента, повышение его температуры и давления.
Горячий газообразный хладагент под высоким давлением выходит из компрессора и поступает в конденсатор, ряд змеевиков или трубок, расположенных сзади или под холодильником. Газ отдает тепло окружающей среде, главным образом за счет теплопроводности и конвекции. Когда газ охлаждается в конденсаторе, он конденсируется в жидкость под высоким давлением, высвобождая скрытую теплоту парообразования.
Теплый жидкий хладагент под высоким давлением проходит через расширительный клапан, маленькое отверстие или дроссельное устройство, ограничивающее поток жидкого хладагента. Это устройство допускает расширение со стороны испарителя, что приводит к значительному падению давления. Этот процесс адиабатический, то есть теплопередача отсутствует. Когда давление падает, хладагент расширяется, и часть его претерпевает фазовый переход из жидкости в пар, превращаясь в низкотемпературную смесь газа и жидкости при низком давлении.
Холодная смесь жидкого хладагента и газа под низким давлением поступает в испаритель, набор змеевиков или трубок, расположенных внутри холодильной камеры. Смесь поглощает тепло из воздуха внутри холодильника, главным образом за счет теплопроводности и конвекции, вызывая охлаждение воздуха. Жидкий хладагент в смеси испаряется и получает скрытую теплоту парообразования, поскольку поглощает тепло из внутренней части холодильника. Этот процесс продолжается до тех пор, пока не будет достигнута желаемая температура. Когда компрессор выключается, поток хладагента прекращается, и охлаждение прекращается.
Хладагент, нагретый и преобразованный обратно в газ низкого давления, возвращается в компрессор, где цикл начинается заново.
Температура в холодильнике поддерживается с помощью системы управления с обратной связью, включающей датчики температуры и термостаты. Когда температура внутри камер поднимается выше заданного значения, термостат дает команду компрессору начать цикл охлаждения. Как только желаемая температура достигнута, термостат подает команду на остановку компрессора.
Хладагент можно представить себе как губку для тепла. Плотно зажатую (то есть сжатую) губку погружают в наполненный водой таз (внутрь холодильника). Освобождение губки (уменьшение давления/расширения) позволяет ей поглощать воду (тепло) из бассейна. Пропитанную губку вынимают из тазика и сжимают (сжимают), в результате чего вода выливается за пределы тазика. Повторите этот процесс много раз, и вы сможете удалить большую часть воды из исходного бассейна.
Другое сравнение — механизм охлаждения человеческого тела — пот. Ваше тело использует фазовый переход (испарение воды), чтобы охладить вас. Ваше тело поставляет тепло, чтобы произошло то, что охлаждает вас. Когда воздух сухой, испарение происходит быстро. и охлаждающий эффект высок. Когда воздух влажный, пот также не испаряется, и вы чувствуете жар и потливость.
