Как проверить тим 01 – Дом холодильников

Таймер ТИМ 01 или ТЭУ-01-2

Полезно знать

Мастер по холодильникам, Ремонт холодильника в Минске

Таймеры являются полностью взаимно заменяемыми. Компания Индезит  с 2003 года перестала использовать ТИМ 01, отдав предпочтения  таймеру ТЭУ-01-2.  Это связано с тем что конструкция последней более надежна, плата и детали покрыти защитным лаком что помогает избежать губительного воздействия влаги ( конденсата).

 Внешне они одинаковы по размерам и имеют одинаковые корпуса

Подключение таймера происходит так же как и в старой версии

На фотографии четко видно защитное покрытие в новом таймере, ниже видно качество пайки.

Модели холодильников в которых используются данные таймера

Хотелось бы добавить что холодильники Стинол иногда не хотят работать с  таймером ТЭУ-01-2  и требуется установка ТИМ-01. Эти устройства  подходят почти для всех холодильников и морозильников INDEZIT и ARISTON  с системой No-FROST. Ниже перечислен карткий список моделий холодильников которые используют данные устройства.

B16FNF BA16FNF 104Q BA18FNF 106Q BI18NFS 107ER B16FNFS BIA161NF 110Q BIA16NF 117ER BIA16NFS B16FNF BIA181NF B18.LFNF BIA18NF BIA18NFXH BIA20NF B16FNFS B18FNF BIA20NFS BIAA16NFUA BIAA18NFH ECF1814L B16NF B18FNFNXH ECF2014L B18.LFNF ECF2014XL B18FNFS HBD1181.3FH HBD1181.3MFH B18FNF HBD1181.3SFH B20FNF HBD1182.3FH HBD1201.3MFH B18FNFS BI18NFL HBD1201.3SFH NB18FNFS HBD1201.3XF NUS16.1ANFH HBD1201.3XFH B18NF RMB1167F B18NFS HBD1201.4F BA16FNF HBD1201.

4FH Bh280NF RMB1167SF Bh280NFS RMB1185.1F HBM1180.3F Bh28NF HBM1180.3NF C132NFG C132NFG.SLV RMB1185.1SF HBM1181.2F C138NFG HBM1181.2NF C138NFG. SLV RMB1185.1XF HBM1181.3F C236NFG HBM1181.3NF C236NFG.SLV RMB1185.LF HBM1181.3NFH MB1167NF HBM1181.3SF MB2185NF HBM1181.3SFH MFZ16F RMB11852F HBM1181.3SNF RMT1175GA HBM1181.3SNFH MT1185NF T167GA HBM1181.3XF R36NFG T175GA HBM1181.3XNF R36NFG.SL T175GAS HBM1181.4F RFCNF340A HBM1181.4XNFH RFNF305A HBM1201.

3SFH RFNF345A HBM1201.3SNFH RMB1167F HBM1201.4F HBM1201.4FH HBM1201.4NF RMB1167SF HBM1201.4NFH RMB1185.1F HBM1201.4XF HBM1202.4MNFH IBF181 RMB1185.1SF IBF181S IDG171 RMB1185.1XF NB18.LFNF NBA161FNF RMB1185.LF NBA16FNF NBA16FNFS NBA181FNF RMBA1167F NBA18FNF NBA18FNFNXH RMT1167GA NBA20FNF RMT1175GA NBA20FNFS RMT1175GAX NBEA18FNFS RMT1185NF NTA167GA RMT1185XNF NTA175GA RMUP167XNF RMBA1167F RMBA1185.

1F RMUP167XNFH TIA17GA RMUP167XNFHA SFR167NF T167GA T175GA T175GAS T18NF T18NFS T18RNF

Ремонт холодильника в Минске и Минском районе. Низкие цены,высокое качество!

Источник: http://vashholod.by/poleznoznat/%D1%82%D0%B0%D0%B9%D0%BC%D0%B5%D1%80-%D1%82%D0%B8%D0%BC-01-%D0%B8%D0%BB%D0%B8-%D1%82%D1%8D%D1%83-01-2/

Таймер оттайки ТИМ-01 в холодильнике — Remontol

16 февраля 2020Виктор Сидельников 3 660

Электронный таймер оттайки ТИМ-01 применяется для управления автоматической оттайкой в холодильниках системы No Frost. Например, схема разморозки холодильников Стинол, Индезит, Аристон и некоторых других производителей выполнена на базе этого таймера.

Немного истории

Если проанализировать историю модернизации этих брендов, то можно увидеть, что электронный таймер производитель начал устанавливать в своих холодильниках сравнительно недавно. Вначале использовалось классическое реле времени.

Как правило, оно было механическим и не содержало электронных компонентов. Недостаток такого реле – это сравнительно небольшой срок службы.

Кроме того, механика не могла работать бесшумно и издавала характерные довольно громкие щелчки при переключениях режимов работы.

Постепенно в качестве эксперимента вместо механического реле начали устанавливать на холодильники электронный таймер. Такая модернизация была признана успешной, поэтому в настоящее время производитель практически отказался от устаревшего механического реле и использует в своих холодильниках исключительно электронный таймер оттайки ТИМ-01.

В нашей статье мы проанализировали работу таймера во всех основных режимах. Прочитав до конца, вы узнаете, для чего нужна тестовая кнопка на корпусе таймера и как заменить таймер оттайки при поломке.

Таймер оттайки ТИМ-01 – характеристики

  • Цикл оттайки 8-12 часов. Зависит от модификации таймера.
  • Оттайка начинается при условии охлаждения морозильной камеры не выше -10 градусов Цельсия.
  • Окончание оттайки при температуре +10 градусов.
  • Время оттайки зависит от количества инея на испарителе. Если инея много, время оттайки увеличивается.
  • При первом включении холодильника из тёплого состояния, при достижении в морозильный камере температуры -10 градусов, таймер входит в режим оттайки. Это тестовый режим, он используется для контроля работы системы. В некоторых моделях таймеров тестовый режим не предусмотрен. Если это так, то оттайка при первом включении происходить не будет. Таймер сразу переводит холодильник в рабочий цикл.

Как работает таймер оттайки

Как же работает таймер? Например, рассмотрим его режимы из разных исходных состояний:

Если холодильник тёплый, питание отключено

  • Если включить питание, двигатель начинает работать. Датчик разморозки (биметалл) находится в разомкнутом состоянии. Началось охлаждение.
  • Если температура на испарителе достигает -10 градусов, датчик замыкает цепь. При этом двигатель выключается, включается нагреватель (без паузы), начинается оттайка.
  • Если температура на испарителе достигает +10 градусов, датчик размыкает цепь, отключая нагреватель. Холодильник «отдыхает» в течение 10 минут (пауза). В некоторых моделях таймеров время паузы может быть гораздо меньше. Например, оно может составлять 1-2 минуты.
  • Включается двигатель, начинается рабочий цикл.

Если холодильник холодный, питание отключено

  • Датчик разморозки находится в замкнутом состоянии. Включаем питание. Начинается оттайка (без паузы), двигатель молчит.
  • Температура на испарителе достигает +10 градусов, размыкается датчик. Оттайка прекращается. Пауза 10 минут.
  • Включается двигатель, начинается рабочий цикл.

Рабочий цикл таймера оттайки: холодильник тёплый (после оттайки), питание включено

  • Двигатель работает. Если холодильник тёплый, то датчик находится в разомкнутом состоянии.
  • Если температура опускается ниже -10 градусов, датчик замыкает цепь. Двигатель продолжает работать, запущен таймер (начался отсчёт времени).
  • Через 8-12 часов (в зависимости от модели таймера) начнётся оттайка (выключится двигатель, включится нагреватель, датчик разомкнёт цепь, пауза 10 минут, и т.д.). Если холодильник исправен, то цикл будет повторяться.

Кнопка теста таймера оттайки

Если, не дожидаясь 8-12 часов во время рабочего цикла (датчик биметалла должен быть замкнут) нажать кнопку теста таймера, то произойдёт следующее:

  1. Двигатель остановится, включится нагреватель.
  2. При достижении температуры +10 градусов датчик разомкнёт цепь, оттайка прекратится. Пауза 10 минут.
  3. Старт двигателя. Начало рабочего цикла.

Как заменить таймер оттайки

Выход из строя таймера оттайки ТИМ в холодильниках – достаточно частая неисправность. Они ломаются по разным причинам, но итог почти всегда один – холодильник перестаёт размораживаться и охлаждать.

Чтобы вернуть холодильник к нормальной работе, необходимо заменить таймер. Если вы знаете модель таймера, который установлен в вашем холодильнике, можете купить новый таймер и его установить.

Если вам не удалось приобрести точно такой же таймер, то можно подобрать аналог, который подойдёт для данной модели холодильника.

Аналог должен быть с похожими характеристиками, основные из которых – это продолжительность холодильного режима и длительность режима активной оттайки.

Как правило, эти данные отражены в паспорте изделия, с которыми вы сможете ознакомиться при покупке нового таймера. Соотношение этих параметров существенно влияет на режим активной разморозки холодильника.

Как правило, производитель устанавливает таймер с такими параметрами, которые позволяют автоматике оптимально отрабатывать полный рабочий цикл.

Если же вам не удалось решить проблему самостоятельно, можете позвонить по одному из указанных телефонов и вызвать мастера.

Статья по теме: Мастер по ремонту холодильников Одесса

Если Вы живёте в Одессе, мы всегда будем рады помочь Вам с заменой таймера. Обращайтесь.

(6 4,83 из 5)
Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.

Источник: https://remontol.odessa.ua/%D1%82%D0%B0%D0%B9%D0%BC%D0%B5%D1%80-%D0%BE%D1%82%D1%82%D0%B0%D0%B9%D0%BA%D0%B8-%D1%82%D0%B8%D0%BC-01/

Таймер оттайки

Домашний холод » На заметку » Устройство холодильника » Таймер оттайки

Таймер оттайки (не путать с дефростером) — важнейший элемент системы No Frost. О нем мы и расскажем в небольшом обзоре.

Таймер оттайки — это элемент системы No Frost, управляющий циклом оттайки. Таймер запрограммирован на определенный цикл оттаивания (4, 6, 8, 12, или 24 часа). Таймер «высчитывает» необходимое время, и по достижении нужного момента дает сигнал остальным элементам системы запустить оттайку. Находится он всегда рядом с испарителем. Разделяют два типа таймеров оттайки: электронный и механический.

Принцип работы таймера оттайки

Итак, предположим, что наш таймер запрограммирован на 12-часовой цикл. Оттайка в холодильнике начнется при достижении в морозильной камере температуры -10 оС, а закончится, когда термореле зафиксирует температуру +10 оС. В работу включается и дефростер: он защищает от возможного перегрева испаритель. Время оттайки зависит от количества инея на испарителе. И так каждые 12 часов.

Как проверить исправность электронного таймера оттайки?

На примере таймера холодильник Indesit и Ariston расскажем, как проверить работоспособность таймера. Внимание! Представленный ниже алгоритм действий несет исключительно ознакомительный характер. Сомневаетесь в своих силах — доверьте диагностику и ремонт холодильника профессиональному мастеру.

Проверка электронного таймера оттайки

Проверять таймер оттайки (или как говорят холодильщики — «прозванивать») следует в трех режимах:

  • ручная установка режима оттайки,
  • пауза,
  • включение холодильного режима.

Проверку ведут в следующей последовательности:

  1. При замкнутых контактах термореле, когда температура в морозильной камере ниже – 10 оС, нажмем на кнопку таймера. В этот момент таймер должен перевести всю систему в режим оттаивания, то есть, выключить компрессор и включить нагреватели.
  2. Отсоединим провод дефростера от коммутационной колодки, имитируя размыкание контактов термореле.
  3. После проверки нужно восстановить схему холодильника и при необходимости поменять дефектный таймер.

Помните, что замену неисправного элемента нужно осуществлять с помощью абсолютного аналога. Если выбрать таймер с меньшим или большим временным циклом, система No Frost долго не проживет — испаритель покроется снегом, а морозильная камера не сможет удержать заданную минусовую температуру.

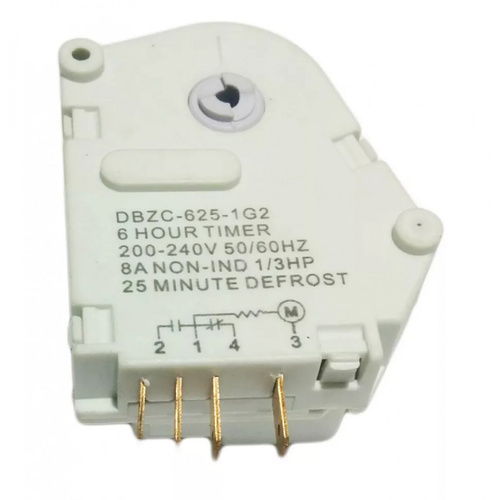

Проверка электромеханического таймера оттайки

Извлеченный таймер необходимо разобрать, после чего прокрутить вручную шестеренки по часовой стрелке. В норме заеданий быть не должно. При прокручивании Вы должны услышать два характерных щелчка. С помощью щелчков таймер показывает, что режим оттайки начался и закончился.

Если никаких проблем нет, необходимо проверить целостность корпуса таймера и сепаратора. Особое внимание следует уделить местам крепления устройства.

Распространенные неисправности таймера оттайки

На примере холодильников Stinol перечислим основные неисправности таймеров оттайки.

  • Заклинило в режиме «охлаждение» — холодильник перестает входить в режим оттайки, испаритель обмерзает, лопасти вентилятора врезаются в лед, хладопроизводительность резко падает.
  • Заклинило в режиме «оттайки» — холодильник не включается, но свет внутри камер горит.
  • Обрыв цепи нагревателя оттайки — холодильник продолжает функционировать, но ввиду частичного обмерзания испарителя работает все хуже.
  • Обрыв цепи тэна оттайки поддона каплепадения — холодильник работает, но плохо: температура в морозилке повышенная, агрегат потребляет больше энергии, слив перемерзает.

технические данные по моделям

Источник: https://www.domashniy-holod.ru/nazametku/ustroystvo-holodilnika/taymer-ottayki/

Здравствуйте. Подскажите, пожалуйста как проверить таймер оттайки ТИМ 01

  • FAQ
  • Вопрос №42609

    • Здравствуйте. Подскажите, пожалуйста как проверить таймер оттайки ТИМ 01

    При замкнутом дефросторе, нажав кнопку на таймере один раз мотор-компрессор должен остановиться. Таймер должен ввести систему оттайки в работу. В это случае таймер исправен.

    Обслуживание организаций Отдел Технического Контроля Новости компании Награды и достижения Отзывы Партнеры СМИ о нас Вакансии Сертификаты Гарантия Мастера Программа лояльности

    Услуги

    Ремонт бытовой техники Ремонт цифровой техники Ремонт электрики Ремонт сантехники Услуги мастера на час Транспортировка и установка техники Обучение ремонту бытовой техники

    Энциклопедия

    Типовые неисправности бытовой техники Типовые неисправности холодильников Типовые неисправности стиральных машин Типовые неисправности кухонных плит Типовые неисправности сантехники Типовые неисправности электрики Сервисный Центр «А‑Айсберг» © 1993-2022.

    Вся представленная на сайте информация, касающаяся сроков, стоимости и порядка предоставления услуг, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

    Реквизиты

  • Политика персональных данных

    * Некоторые виды работ могут быть выполнены подрядными организациями

    Нужен ремонт?

    Мы с Вами свяжемся

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
    Специалист свяжется с вами в течение 15 минут! Ошибка отправки
    данных

    Нужна установка?

    Мы с Вами свяжемся

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
    Специалист свяжется с вами в течение 15 минут! Ошибка отправки
    данных

    Запись на курс

    Мы с Вами свяжемся

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.

    Специалист свяжется с вами в течение 15 минут! Ошибка отправки
    данных

    Запись на курс

    Мы с Вами свяжемся

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных . Заявка получена.
    Специалист свяжется с вами в течение 15 минут! Заявка получена.
    Специалист свяжется с вами в течение 15 минут! Ошибка

    Попробуйте позже

    Задать вопрос

    Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Заявка получена.
    Специалист свяжется с вами в течение 15 минут! Ошибка

    Обратная связь

    Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных.
    Сообщение успешно
    отправлено Ошибка

    5 главных причин, почему холодильник не размораживается

    Жил-был молодой человек, у которого в самой первой квартире стоял старый холодильник с морозильной камерой, который время от времени требовалось размораживать вручную. Не зная, как это сделать, и имея множество отвлекающих факторов, чтобы отвлечься от этого вопроса, молодой человек решил проигнорировать этот вопрос. Примерно через год или два скопление льда почти полностью заполнило морозильную камеру, оставив лишь небольшое отверстие посередине. Это не вызвало особого беспокойства у молодого человека, поскольку он все еще мог хранить до двух замороженных телевизионных обедов одновременно в этом маленьком отверстии (его основном источнике пропитания).

    Мораль этой истории? Прогресс — замечательная вещь, поскольку почти все современные холодильники оснащены автоматическими системами разморозки, чтобы ваша морозильная камера никогда не превратилась в сплошную глыбу льда.

    Увы, даже системы разморозки на самых дорогих моделях холодильников могут работать со сбоями, поэтому полезно знать, как система должна работать и как ее исправить, если она выйдет из строя.

    Как работает автоматическая система разморозки

    Как часть системы охлаждения для поддержания постоянной низкой температуры в холодильной камере около 40° по Фаренгейту (4° по Цельсию), а в морозильной камере более низкая температура около 0° по Фаренгейту (-18° Цельсия), компрессор нагнетает хладагент в жидком виде в змеевики испарителя прибора (обычно расположенные за задней панелью в морозильной камере). Как только жидкий хладагент попадает в змеевики испарителя, он расширяется в газ, который охлаждает змеевики. Двигатель вентилятора испарителя всасывает воздух через холодные змеевики испарителя, а затем направляет этот воздух через холодильную и морозильную камеры.

    На змеевиках испарителя собирается иней, когда воздух, всасываемый двигателем вентилятора, проходит над ними. Без периодической разморозки на змеевиках может образоваться иней или лед, что может значительно повлиять на поток воздуха и помешать холодильнику должным образом охлаждаться. Здесь вступает в действие автоматическая система разморозки прибора. Основные компоненты этой системы включают нагреватель оттаивания, термостат оттаивания и блок управления оттаиванием. В зависимости от модели управлением может быть таймер оттаивания или плата управления оттаиванием. Таймер разморозки включает нагреватель примерно на 25 минут два или три раза в день, чтобы предотвратить обледенение змеевиков испарителя. Плата управления оттаиванием также включит нагреватель, но будет регулировать его более эффективно. Термостат оттайки играет свою роль, контролируя температуру змеевиков; когда температура падает до заданного уровня, контакты в термостате замыкаются и позволяют напряжению питать нагреватель.

    Пять причин, по которым ваша система оттаивания не работает

    Если на змеевиках испарителя наблюдаются признаки значительного инея или обледенения, вероятно, неисправна автоматическая система оттаивания. Вот пять наиболее вероятных причин, почему:

    1. Сгорел нагреватель оттаивания — Если нагреватель оттаивания не может «нагреться», он не будет хорошо размораживать. Вы часто можете сказать, что нагреватель перегорел, проверив, нет ли видимых разрывов в компоненте или вздутий. Вы также можете использовать мультиметр для проверки нагревателя на «неразрывность» — непрерывный электрический путь, присутствующий в детали. Если тест нагревателя на непрерывность дал отрицательный результат, компонент определенно неисправен.
    2. Неисправный термостат оттаивания – Поскольку термостат оттаивания определяет, когда на нагреватель подается напряжение, неисправный термостат может помешать включению нагревателя. Как и в случае с нагревателем, вы можете использовать мультиметр для проверки термостата на непрерывность электрического тока, но вам нужно будет сделать это при температуре 15 ° по Фаренгейту или ниже для получения правильных показаний.
    3. Неисправность таймера оттаивания — На моделях с таймером оттаивания таймер может не перейти к циклу оттаивания или подавать напряжение на нагреватель во время цикла. Попробуйте медленно перевести диск таймера в цикл разморозки. Компрессор должен отключиться, а нагреватель включиться. Если таймер не позволяет напряжению достичь нагревателя или таймер не выходит из цикла разморозки в течение 30 минут, компонент следует заменить новым.
    4. Неисправна плата управления разморозкой . Если в вашем холодильнике вместо таймера для управления циклом разморозки используется плата управления разморозкой, плата может быть неисправна. Хотя плату управления нелегко проверить, вы можете осмотреть ее на наличие признаков возгорания или короткого замыкания компонента.
    5. Неисправность главной платы управления  – Поскольку главная плата управления холодильника регулирует подачу питания на все компоненты устройства, неисправная плата может не обеспечивать подачу напряжения в систему оттаивания. Перед заменой основной платы управления следует исключить другие возможные причины.

    Продлите разморозку холодильника с помощью запчастей от Repair Clinic

    После того, как вы определили, что неисправность нагревателя, термостата, таймера или платы управления привела к сбою системы разморозки вашего холодильника, вам необходимо найти конкретная часть, которая соответствует вашей модели. В этом вам поможет ремонтная клиника. Введите полный номер модели холодильника в строку поиска на сайте «Ремонтная клиника», чтобы получить полный список совместимых деталей. Используйте фильтр «Категория детали» («Нагревательный элемент») и фильтр «Название детали» («Узел нагревателя размораживания»), чтобы сузить список до точного определения детали, подходящей для вашего холодильника. В то время как в Repair Clinic есть запасные части для всех ведущих брендов холодильного оборудования, включая Whirlpool, GE, Kenmore, LG, Samsung, Frigidaire и Amana, ввод полного номера модели вашего холодильника гарантирует, что вы найдете подходящую деталь.

    Запчасти для магазинных холодильников

    Поиск и устранение неисправностей таймеров разморозки и воздухоохладителей

    Коммерческие холодильные системы необходимы для хранения большого количества пищевых продуктов и/или фармацевтических материалов в исследовательских учреждениях. продукт и бизнес.

    Только по этой причине каждый компонент должен функционировать точно так, как задумано. Это включает в себя управление разморозкой. Элементы управления размораживанием предотвращают образование инея или льда на оборудовании холодильной системы и вспомогательных компонентах.

    Электрическая оттайка или оттайка горячим газом


    Тепловая мощность, необходимая для оттаивания, обеспечивается либо электрической системой оттаивания, либо системой оттаивания горячим газом.

    Размораживание можно запрограммировать на автоматическое выполнение или вручную.

    Ключевыми параметрами любого размораживания, конечно же, являются время, температура и/или заданные значения давления. Уставки управляют временем начала и окончания разморозки.

    Поскольку оттайка нагревает змеевик для удаления льда, вентиляторы приостанавливаются до тех пор, пока не будет достигнута уставка завершения.

    В режиме разморозки защитная блокировка предотвращает одновременное включение компрессора и тепловой мощности.

    Таймеры оттаивания используются для отключения компрессора холодильника и двигателей вентиляторов испарителя. Они включают систему оттаивания через равные промежутки времени, чтобы избавиться от оттаивания испарителя.

    Как они могут выйти из строя
    Со временем двигатель таймера, подшипник двигателя или редукторы электромеханических таймеров могут изнашиваться. Признаки проблемы могут включать:

    • Периодический или постоянный шум, исходящий от детали, или неравномерное размораживание;
    • Иногда он работает, а иногда нет, что приводит к образованию инея на шестернях или подшипниках, и таймер перестает вращаться.
    • Обмотка двигателя перегорает и становится разомкнутой цепью, а таймер перестает вращаться.
    • Перегоревшие контакты слипаются.

    Советы по поиску и устранению неисправностей таймера разморозки
    Если таймер останавливается в рабочем цикле, холодильник не выполняет автоматическую разморозку, на испарителе образуется иней, а поток воздуха ограничивается. Если таймер остановится во время этапа разморозки цикла, замороженные продукты могут оттаять, и компоненты холодильника перестанут работать. В Таблице 1 ниже приведено руководство по поиску и устранению неисправностей электронного таймера оттайки Paragon UDT.

    Советы по поиску и устранению неисправностей воздухоохладителя
    Низкотемпературный воздух проходит через воздухоохладитель в охлаждаемое помещение. При устранении неполадок воздухоохладителей необходимо выполнить следующие действия. Есть много шагов для правильной диагностики и обращения в сервисную службу.

    • Наблюдайте за состоянием воздухоохладителя и собирайте информацию о текущей работе.
    • Правильный, неограниченный воздушный поток обязателен для всех испарителей.
    • Контроль давления всасывания на испарителе необходим для правильного расчета перегрева на термостатическом расширительном клапане (ТРВ).
    • Проверьте правильность потока, подаваемого в испаритель ТРВ и узлом распределителя.
    • Способность испарителя эффективно обмениваться теплом полностью зависит от наличия полностью активного змеевика как можно ближе к температуре насыщения всасывания хладагента.
    • Помните: перегрев может быть правильным при неправильном распределении хладагента.
    • Проверить правильность работы электрического отсека.
    • Накопление влаги от всех холодных компонентов может привести к образованию большого количества льда или инея внутри отсека или трубопровода. Это условие может повлиять на прекращение оттаивания и управление вентиляторами, что может привести к тому, что нагреватели оттаивания будут работать дольше, чем необходимо, что приведет к их перемещению или выходу из пазов нагревателей.
    • Нагреватели оттайки могут быть повреждены льдом или инеем, что, в свою очередь, может привести к повреждению электропроводки.
    • Давление всасывания, температура всасывающей линии, давление в жидкостной линии, температура жидкостной линии и правильная рабочая заправка в компрессорно-конденсаторном блоке необходимы для надлежащей полной диагностики системы.
    • Правильный диапазон перегрева компрессора — это единственный критический перегрев, который действительно имеет значение в холодильной технике.
    • Перегрев компрессора обычно должен составлять от 15 до 35F, чтобы защитить компрессор от затопления или, что более важно, перегрева.
    • Перегрев спиральных компрессоров должен составлять от 10 до 20F.
    • Иней на компрессоре не обязательно означает низкий перегрев, а отсутствие инея, конечно же, не означает достаточный перегрев.

    Дэн Нойманн (Dan Neumann) — менеджер по продукции коммерческого холода компании Invensys Controls, Кэрол Стрим, Иллинойс.

    С ним можно связаться по электронной почте [email protected].

    Цифровые контроллеры
    Цифровые контроллеры охлаждения и оттайки используются в автономных холодильных шкафах, а также при низких или средних температурах.

    Их возможности управления многочисленны. Они предоставляют:

    • Контроль температуры охлаждения
    • Компрессор или управление электромагнитным клапаном
    • Функциональность термостата
    • Управление разморозией
    • Необязательный вентилятор. Дополнительный третий датчик температуры
    • Дополнительные настраиваемые цифровые входы.

    Показан Eliwell EW Plus 974 от Invensys Controls.
    invensyscontrols.com
    Circle 191

    Таймер оттаивания с защитой от потери питания
    Универсальные таймеры оттаивания Paragon® 9045-00 и 9145-00 от Invensys Controls Americas разработаны в соответствии со стандартами холодильного оборудования.
