Как проверить реле на работоспособность: прозвонка выводов мультиметром

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле.

  • Конструкция коммутационного прибора
    • Принцип работы
    • Виды и характеристики
  • Подготовка к проверке
  • Диагностика обмотки
  • Тестирование контактных групп

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо).

Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

  • нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
  • поляризованные — в них положение контактов зависит от направления тока;
  • магнитоэлектрические — реагируют только на постоянный ток;
  • ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
  • индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
  • тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
  • электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя.

К основным характеристикам прибора относят:

  • обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
  • ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
  • номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
  • рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
  • износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
  • время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется. Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля.

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

  • обмотка;
  • нормально замкнутое состояние;
  • нормально разомкнутое положение.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

  1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
  2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
  3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
  4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле. А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Как проверить реле на работоспособность мультиметром?

На реле возложена важная задача: замыкать цепь, когда подается напряжение. Такой регулятор есть у холодильника, автомобиля (втягивающее или тяговое реле стартера, регулятор напряжения генератора) и других устройствах с разной мощностью. Через скромный механизм могут проходить сильные токи, тогда как на управляющем контакте ток скромный, чтобы только срабатывала катушка. Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение. Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством. Мы расскажем популярные способы, как проверить реле на работоспособность мультиметром, и вы сможете сделать это своими руками. Для некоторых этапов нужно использовать регулируемый блок питания, а само реле нужно будет снимать, то есть выпаивать из схемы.

Проверять хитрый механизм мы будем в три этапа.

Contents

  • 1 Тестируем обмотку
  • 2 Тестируем группы контактов
    • 2.1 Вопрос — ответ

Тестируем обмотку

Это катушка индуктивности, то есть катушка смотанного в спираль изолированного проводника (может быть и другая форма кроме спирали). Особенность: хорошая индуктивность при невысокой ёмкости и активном сопротивлении.

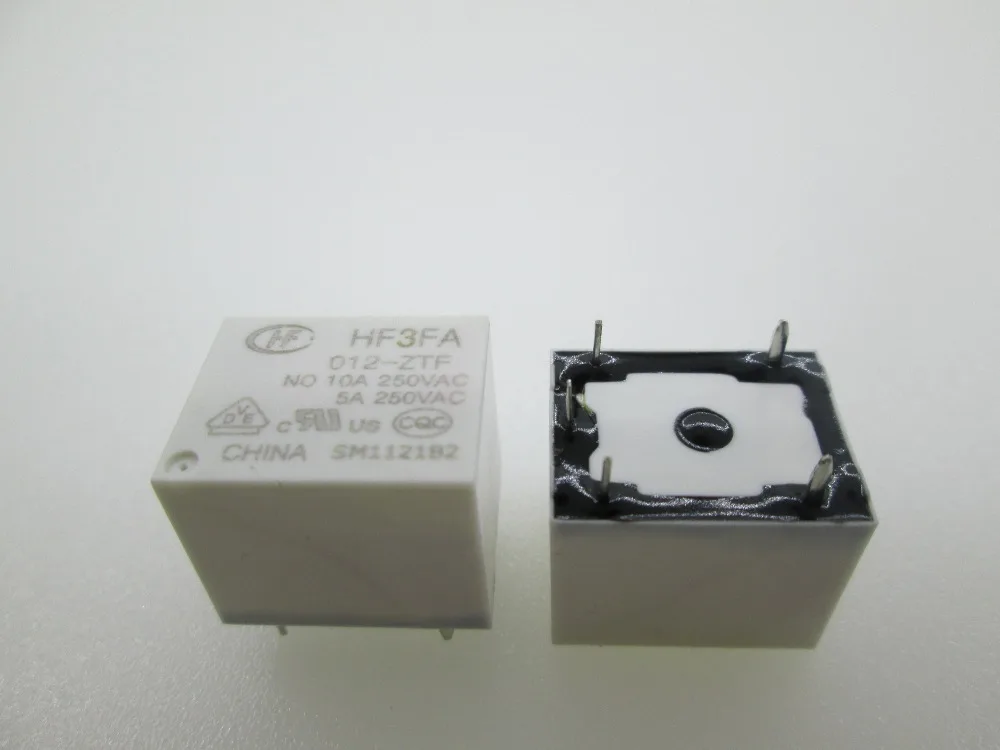

Пример реле с обмоткой на фото:

У обмотки есть сопротивление, показания которого в норме находятся в пределах от 10-100 Ом. Если же реле твердотельное, значения могут быть в единицах кОм.

Проверку реле мультиметром выполняем так:

  1. Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Не забываем расставить щупы по своим гнездам на мультиметре. О правильном использовании тестера советуем почитать здесь.
  2. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
  3. Смотрим на экран и узнаём обмоточное сопротивление.

Помните, что у катушки может быть диодная защита. Из-за этого в соответствии со сменой полярности прикладываемых наконечников показания сопротивления могут меняться. Если между выводами значение большое — произошел обрыв катушки или проблемы с соединительным участком проволоки.

Тестируем группы контактов

Как прозвонить реле мультиметром? Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания). При этом важно учитывать характеристики реле, чтобы точнее выставлять амплитуду.

К примеру, механизм работает от постоянного напряжения 25В. В таком случае на источнике можно выбирать какое-то показание в пределах от 20 до 30В. В теории, переключение может быть и при меньшем напряжении, но контакт этот не будет отличаться надежностью. Если же выбрать значения значительно больше, обмотка может быть спалена.

Перед тем, как прозванивать реле мультиметром, посмотрите на изображенные ниже схемы, чтобы понять, где и какие контакты находятся.

Схема 5-тиконтактного реле:

У распространенного вида реле четыре контакта:

  1. 30 «+» постоянное напряжение от аккумуляторной батареи.
  2. 85 «+» от управляющей кнопки.
  3. 86 «—» (земля).
  4. 87 «+» цепь, которая идёт к исполнительному механизму, когда срабатывает реле (например, клаксон).

Когда подается напряжение на 85, замыкаются 87 и 30, за счет чего ток движется к исполнительному механизму. Если напряжение не подаётся, происходит размыкание. Таков принцип функционирования нормально замкнутого реле.

Расскажем общий принцип проверки. На мультиметре выбирается функция диодной проверки или прозвонки. Если тестер аналоговый, выбирайте омный предел проверки сопротивлений. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель издаёт сигнал, а на аналоговом стрелочка будет отклоняться к нулю. Во втором аналоговый тестер указывает на бесконечность, а цифровой выдает единицу.

Теперь можно давать напряжение на управляющие контакты, при этом будет слышен щелчок. При подаче питания дело с работоспособным реле обстоит так: если напряжение на обмотке отсутствует, разомкнутые группы не соединяются, а замкнутые соединяются. Нужно проверить каждую группу контактов.

Если механизм твердотельный и исправный, мультиметр выдаст небольшое напряжение. При повреждении на дисплее будет 0.

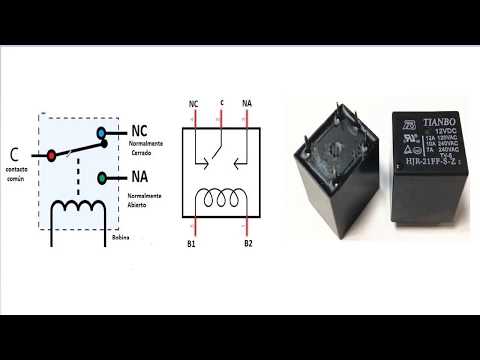

Теоретически может возникнуть путаница, поэтому советуем посмотреть следующие видео, где показаны разные нюансы измерений, в том числе с помощью автомобильной АКБ:

Теперь вы знаете, как проверить реле на работоспособность мультиметром.

Вопрос — ответ

Вопрос: Как проверить реле цифровым мультиметром?

Имя: Тимофей

Ответ: Для некоторых этапов нужно использовать регулируемый блок питания, а само реле следует выпаять из схемы. Важно протестировать обмотку и все контактные группы. Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания).



Вопрос: Как прозвонить обмотку реле мультиметром?

Имя: Матвей

Ответ: Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Расставляем щупы по своим гнездам на мультиметре. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам. Смотрим на экран и узнаём обмоточное сопротивление.



Вопрос: Как прозванивать четырехконтактное реле мультиметром?

Имя: Никита

Ответ: На мультиметре выбирается функция диодной проверки или прозвонки. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель пищит, во втором выдает единицу. Затем можно давать напряжение на управляющие контакты.

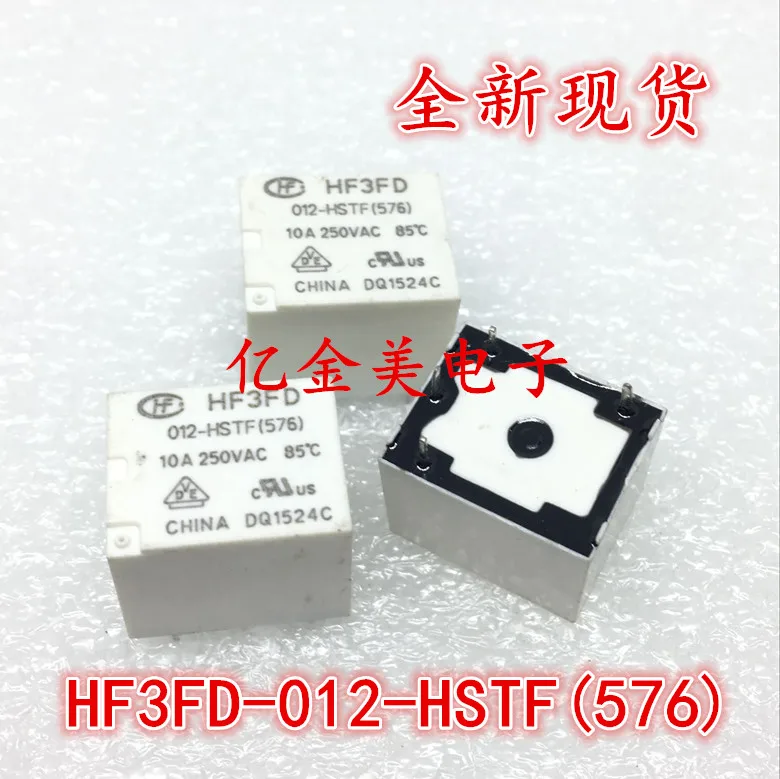

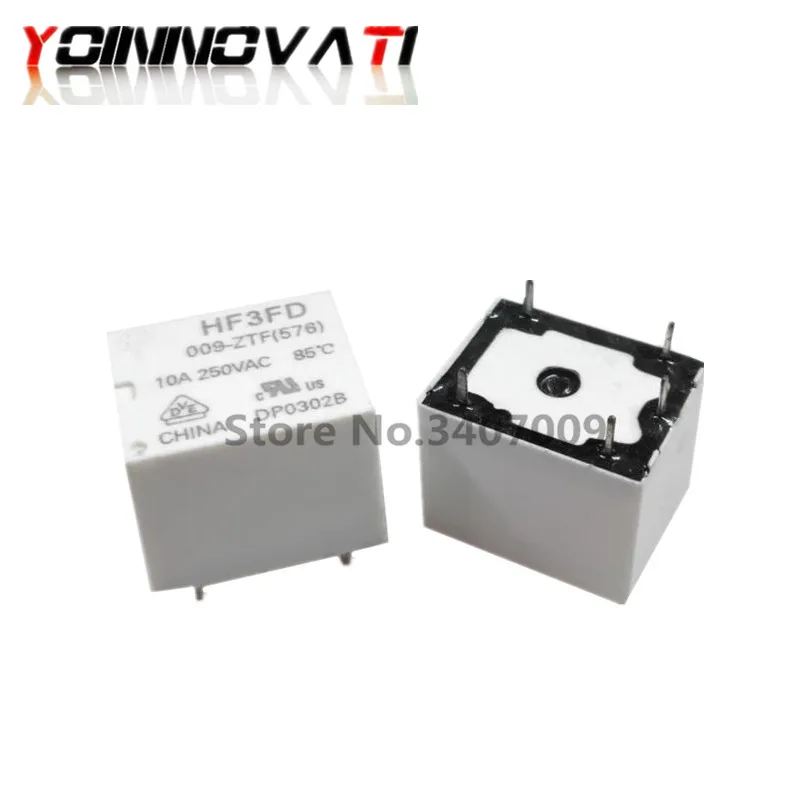

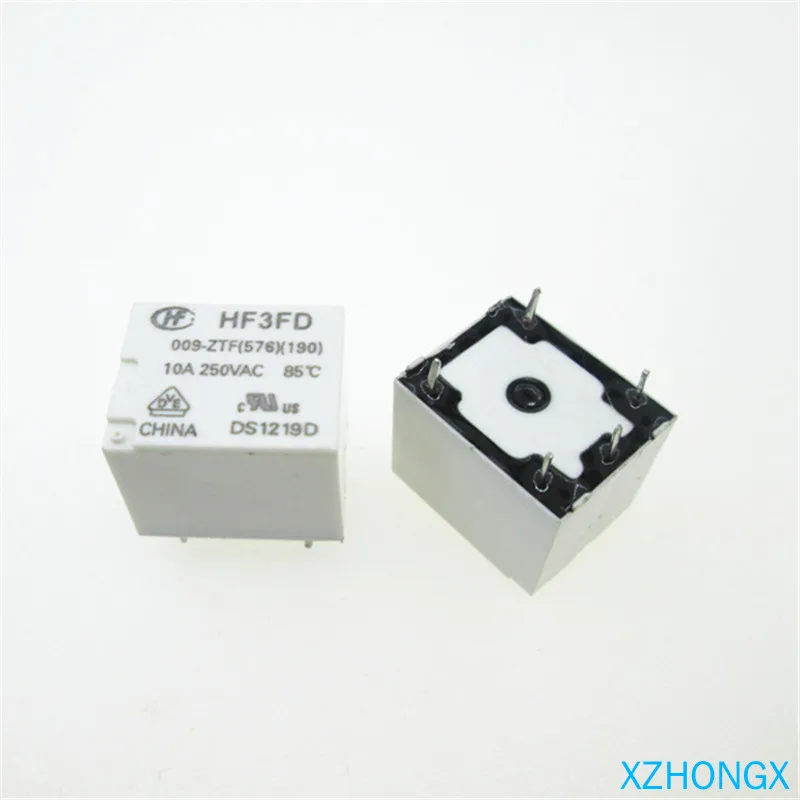

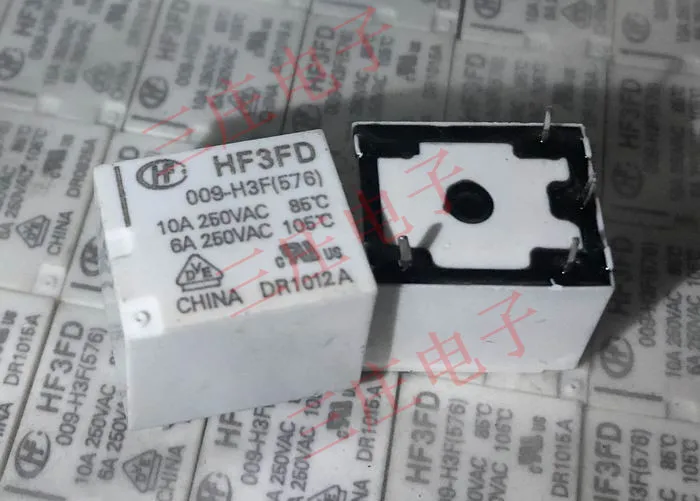

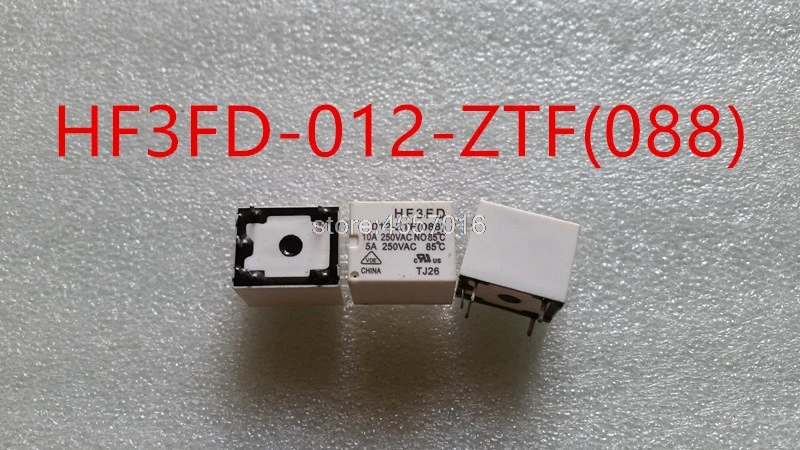

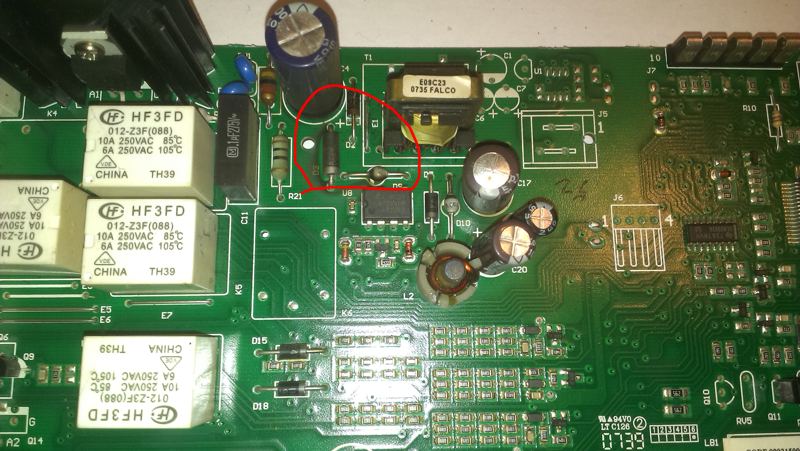

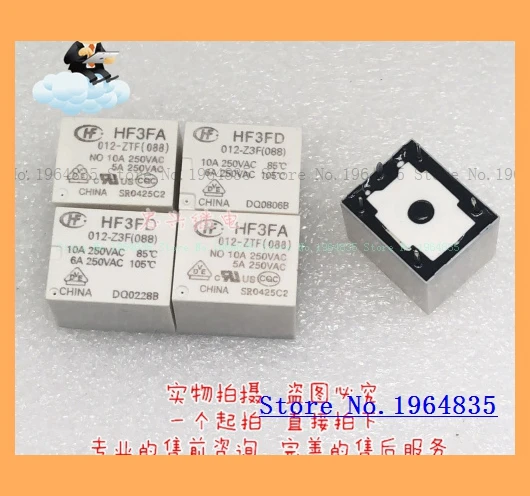

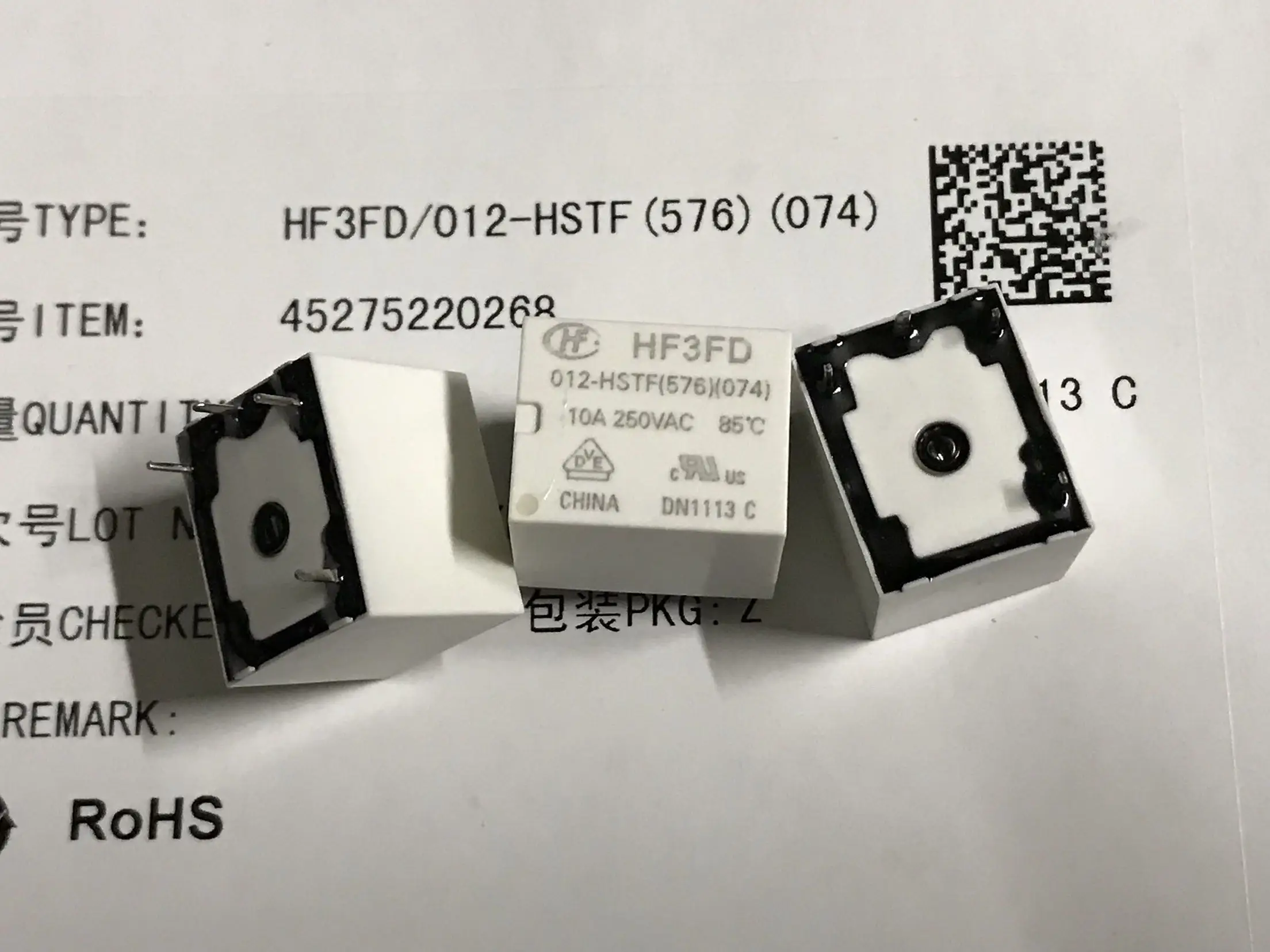

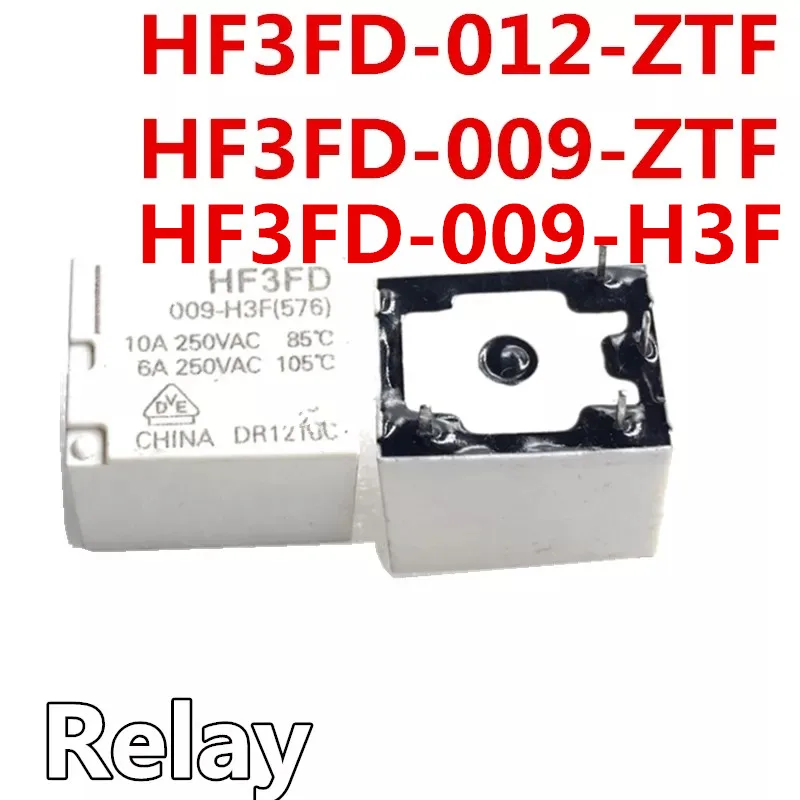

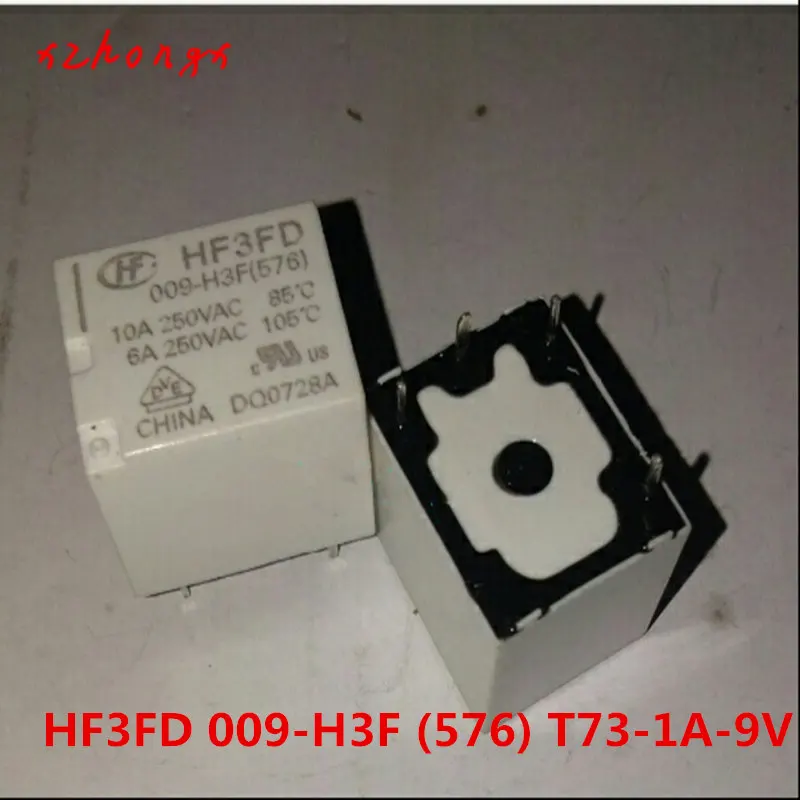

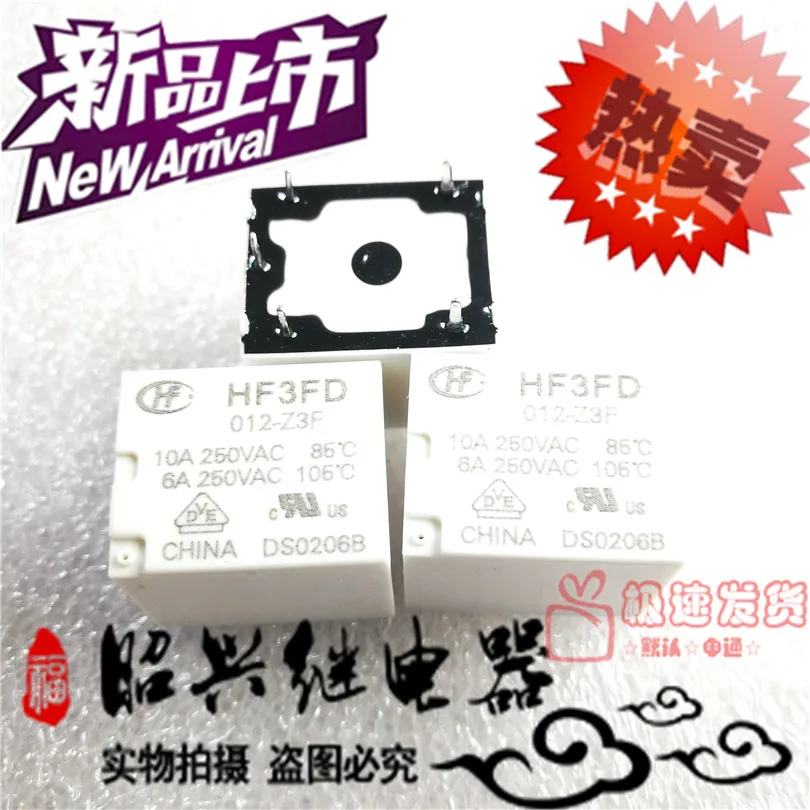

HF3FD техпаспорт — сверхминиатюрное реле высокой мощности

Категория Реле – силовые реле Наименование Сверхминиатюрное реле высокой мощности Описание Компания Хунфа Технология Спецификация Загрузить HF3FD Лист данных Цитата

Где купить

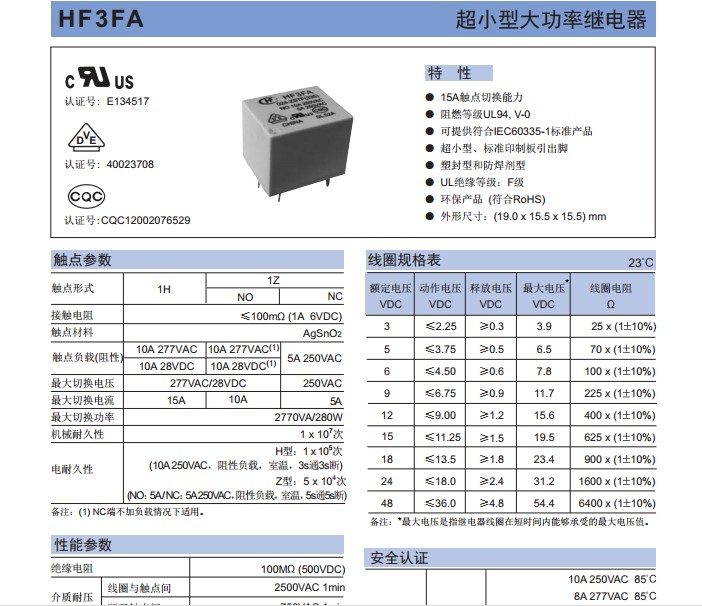

Первая страница технического описания Изображение

Предыдущий Следующий

Предварительный просмотр документа

Особенности

Переключающая способность 15 А Класс воспламеняемости в соответствии с UL94, V-0 Продукт в соответствии с IEC 60335-1 Доступны 1 конфигурация формы A и 1 форма C Сверхминиатюрная стандартная компоновка печатной платы Доступны модели с пластиковым уплотнением и защитой от флюса

Расположение контактов Сопротивление контакта Материал контакта Номинал контакта (рез. нагрузка)
Макс. напряжение переключения Макс. ток переключения Макс. мощность переключения Механическая износостойкость
Примечания: 1) Приведенные выше данные являются начальными значениями.

Сопротивление изоляции Диэлектрик Прочность между катушкой и контактами Между разомкнутыми контактами Время срабатывания (при номинальном напряжении)

2) * Максимальное напряжение относится к максимальному напряжению, которое катушка реле может выдержать за короткий период времени.

Примечания: 1) Все неуказанные значения относятся к комнатной температуре. 2) Выше перечислены только типовые нагрузки. Другие характеристики нагрузки могут быть предоставлены по запросу.

Примечания: 1) Для герметичного типа крышка вентиляционного отверстия должна быть вырезана. 2) Данные, показанные выше, являются начальными значениями. 3) Пожалуйста, найдите кривую температуры змеевика на характеристических кривых ниже.

Примечания: 1) Мы рекомендуем типы с защитой от флюса для чистой среды (без таких загрязнений, как SO2, NO2, пыль и т. д.). Мы предлагаем выбрать типы с пластиковым уплотнением и проверить их на практике в нечистой среде (с такими загрязнениями, как SO2, NO2, пыль и т. д.).

2) Если при сборке реле на печатной плате требуется очистка водой или поверхностный процесс, рекомендуется обращаться в соответствующие службы и спецификации.

3) Особые требования заказчика выражаются в виде специального кода после оценки Hongfa. например, (335) обозначает продукт в соответствии с IEC 60335-1 (GWT).

4) Для продуктов, которые должны соответствовать требованиям взрывозащиты «серии IEC 60079», пожалуйста, укажите [Ex] после спецификации при размещении заказа. Не все продукты имеют сертификат взрывозащиты, поэтому при необходимости свяжитесь с нами в для того, чтобы выбрать подходящие продукты.

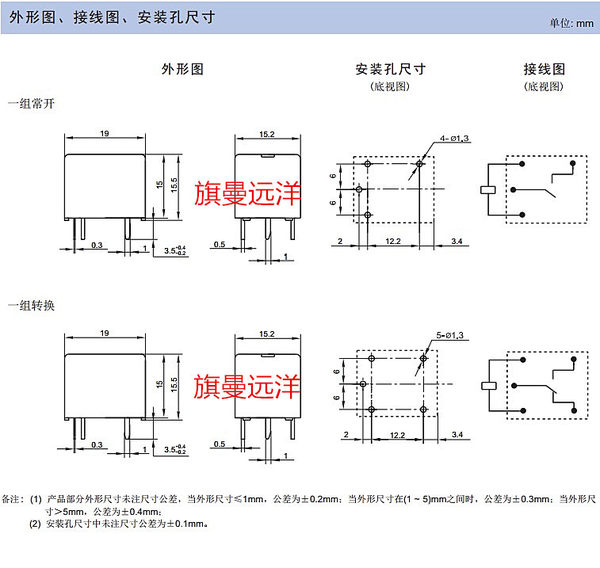

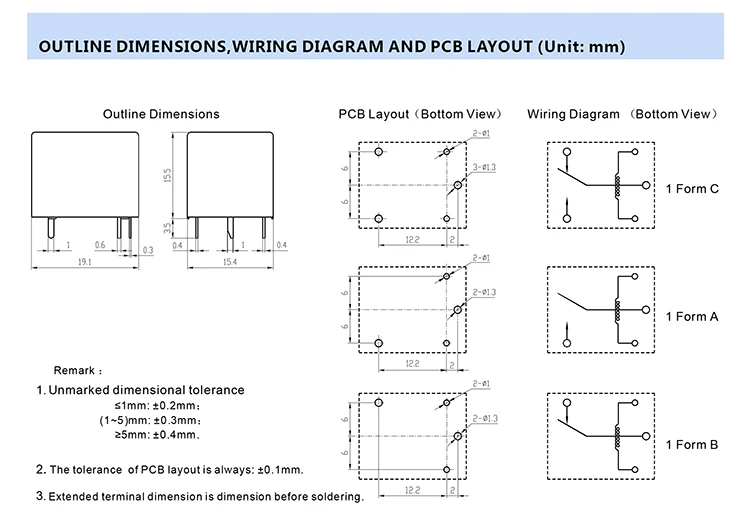

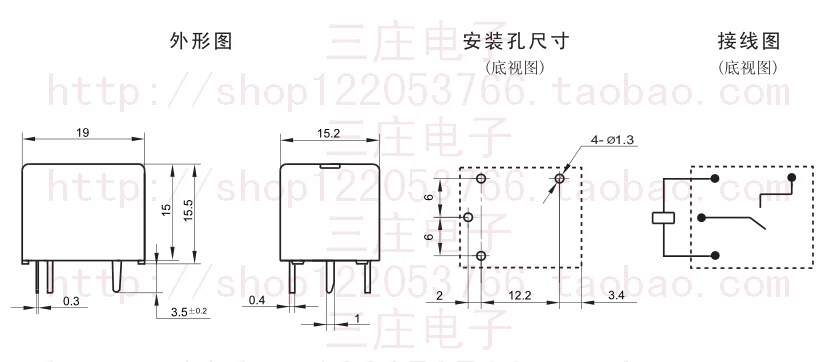

ГАБАРИТНЫЕ РАЗМЕРЫ, СХЕМА ПОДКЛЮЧЕНИЯ И РАСХОД ПЕЧАТНОЙ ПЛАТЫ

Примечание: 1) В случае отсутствия допуска, указанного в габаритном размере: габаритный размер 1 мм, допуск должен быть 0,2 мм; размер контура 1 мм и 5 мм, допуск должен быть 0,3 мм; размер контура 5 мм, допуск должен быть 0,4 мм.

Условия испытаний: НЕТ, тип с защитой от флюса, комнатная температура, вкл. 9 с выкл.
(Расстояние установки реле должно быть менее 10 мм.)

Спецификация приведена только для справки. Дополнительную информацию см. в разделе «Терминология и рекомендации». Технические характеристики могут быть изменены без предварительного уведомления. Мы не смогли оценить всю производительность и все параметры для каждого возможного приложения. Таким образом, пользователь должен иметь возможность выбрать подходящий продукт для своего собственного применения. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Hongfa для технической поддержки. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.

Xiamen Hongfa Electroacoustic Co., Ltd. Все права Hongfa защищены.

Некоторые номера деталей того же производителя

HF25F Сверхминиатюрное реле большой мощности.

ХФ165Ф Солнечное реле.

ХФ161Ф Миниатюрное реле высокой мощности.

ХФ32ФА-Г Сверхминиатюрное промежуточное силовое реле.

ХФ115Ф-К Миниатюрное реле высокой мощности.

HF140FF-G Миниатюрное промежуточное силовое реле.

HFE31 Блокировочное реле.

HFE28 Блокировочное реле высокой мощности.

HFE10 Миниатюрное реле высокой мощности.

КОНТРОЛЛЕР ПРОТИВОТУМАННЫХ ФАР Контроллер противотуманных фар.

Та же категория

ЛВД75Б60 Реле управления серии LVD.

5-1393224-5 Реле общего назначения, серия RYII, силовое, без фиксации, SPDT, 12 В пост. тока, 8 А.

G5RL-1AE-LN 12 пост. Реле общего назначения, серия G5RL, силовое, без фиксации, SPST, 12 В пост. тока, 16 А.

Rh5B-UDC24V Реле питания, 4 переключающих контакта, 24 В пост. тока, 10 А, серия RH, розетка, без фиксации.

4C0190480050SPA РЕЛЕ ИНТЕРФЕЙСНЫЙ МОДУЛЬ.

8-1415536-6 Силовое реле, SPST-NO, 24 В пост. тока, 16 А, панель, пост. ток моностабильный.

DRMKIT 220VDC 4CO LD/PB СИЛОВОЕ РЕЛЕ, 4PDT, 5А, 250В, НА DIN-РЕЙКУ.

G5NB-1A-HA DC5 СИЛОВОЕ РЕЛЕ, SPST-NO, 5VDC, 3A, THT.

G2R-2-SND-DC12(S) РЕЛЕ, DPDT, 250 В переменного тока, 30 В постоянного тока, 5 А.

750XBXH-120A РЕЛЕ ИНТЕРФЕЙСА, DPDT, 120 В переменного тока, 1700 ОМ.

Реле Hongfa HF3FD/012-ZSTF для печатных плат (6–12 В) — FixPart

Реле Hongfa HF3FD/012-ZSTF для печатных плат (6–12 В) — FixPart

Главная > Продукты > Реле печатной платы Hongfa HF3FD/012-ZSTF (6V-12V)

Оригинальный продукт

Проверьте, совместим ли этот продукт с вашим устройством
Более 3 совместимых устройств

Выберите свой бренд пролин РЕКС Электролюкс

Где найти номер модели?

Альтернативные варианты:

Оригинальные продукты От 8,94 фунтов стерлингов | Срок поставки от 2 до 4 дней

Посмотреть

ОЕМ продукт От 9 фунтов стерлингов0,94 | Срок поставки от 2 до 4 дней

Просмотр

Клиенты ставят нам 8,7 (1887 отзывов)

Защита покупателя TrustedShops

Гарантированная посадка

Гарантия возврата денег!

Характеристики продукта

Производитель

Hongfa

Тип продукта

Оригинал – Этот продукт произведен производителем оригинального продукта и имеет оригинальное качество.

Manufacturer numbers

HF3FD/012-ZSTF, HF3FD012ZSTF

Manufacturer description

12VDC 10A-250VAC relay, 1 co, HF3FD

Product category

Electromechanical component > relay > pcb relay > pcb relay (6V-12V)

Appliance brand(s)

Proline, REX Electrolux

Appliance type(s)

Washing machine, Dishwasher

Coil voltage

12 V

Type of coil

DC

Конфигурация контактов

1 перекидной / 1 перекидной / 1 форма C / DPDT

Макс. номинальный ток AC

10 A

(номинальное) Напряжение переключения AC

250 В

Сопротивление катушки

400 Ом

Количество штифтов

5

Длина контакта

4,5 мм

Контактный материал

AGSNO 2

Длина

19 мм

. 00576
