Как припаять медь: Пайка меди своими руками в домашних условиях

Чем паять медь и латунь, чтобы получить надежное соединение

В данном обзоре автор решил провести тест некоторых припоев для меди и латуни, чтобы определить, какой из них лучше справляется со своей задачей.

Для пайки автор рекомендует использовать газовый баллончик MAPP (с МАПП газом), который дает большую температуру и узко направленное пламя, по сравнению с пропановыми баллончиками.

Но если возможности приобрести газовый баллончик MAPP нет, то, конечно, можно воспользоваться и пропановым.

Рекомендуем также прочитать обзорную статью на тему пайки алюминия в домашних условиях. Данная информация очень пригодится новичкам.



Для теста автор использует пять видов припоя: самый бюджетный — медно-фосфорный с содержанием меди 93%. Остальные — более дорогие, потому что в их составе дополнительно присутствует серебро в разном процентном содержании: 2%, 5%, 15% и 30%.

Содержание

Немного теории

Медно-фосфорный припой применяется для пайки меди, а также ее сплавов, таких как бронза и латунь.

Обратите внимание, что при пайке меди с медью при помощи медно-фосфорного припоя не применяется никакой дополнительный флюс.

Различное содержание серебра в припое влияет на пластичность соединения. Чем больше будет серебра, тем сам шов будет более пластичный, тем больше он подвержен различным деформациям и нагрузкам.

При пайке деталей из латуни медно-фосфорным припоем нужно обязательно использовать дополнительный флюс.

Особенности пайки меди

При пайке медных трубок можно применять как обычный медно-фосфорный припой, так и с содержанием серебра. Результат примерно одинаков, качество шва получается хорошим.

Перед началом пайки поверхность меди нужно будет хорошо прогреть газовой горелкой, и только потом прикладывать припой. В противном случае качество шва может получиться неудовлетворительным.

Некоторые отличия между двумя этими припоями можно заметить непосредственно в процессе пайки. Например, обычный медно-фосфорный припой лучше растекается, а припой с серебром уже не такой текучий.

Особенности пайки латуни

Для пайки латуни медно-фосфорным припоем (с серебром и без него) нужно использовать специальный флюс. Перед использованием его нужно тщательно перемешать. Наносим на поверхность с помощью кисточки.

Как и в случае с медью, поверхность латуни предварительно необходимо хорошо прогреть газовой горелкой, и только затем можно приступать к самой пайке.

В принципе, все пять видов припоя отлично справляются со своей задачей — шов получается качественным. Правда, есть один нюанс.

Если вам важны визуальные качества, то лучше всего использовать для пайки медно-фосфорный припой с высоким содержанием серебра (от 30% и выше).

При использовании обычного медно-фосфорного припоя и припоев с содержанием серебра 2%, 5% и 15% швы довольно отчетливо видны, и имеют характерный медный оттенок.

Более подробный обзор и тест припоев для пайки меди и латуни можно посмотреть на видео ниже. Материал подготовлен на основе авторского видеоролика с YouTube канала «Олег Певцов».

Учусь паять латунь. Как паять латунь.

Андрей Васильев

Задать вопрос

Как правильно паять медные провода паяльником: инструкция

Для соединения проводов чаще всего используют паяльник, так как это наиболее простой и надежный способ получить качественный результат. Различные вид скручивания, сматывания изолентой и прочие кустарные методы оказываются не надежными или повышают сопротивление проводов, что приводит к перегреванию определенных участков и ухудшению рабочих характеристик схемы. Пайка проводов паяльником является не таким уж и сложным делом, как выглядит с самого начала, но здесь требуется придерживаться определенных правил.

Чтобы провести данную процедуру не требуется какой-либо специальный паяльник для проводов, так как все это проводится обыкновенным инструментом, который можно приобрести в любом магазине. Главное здесь сама технология пайки, правильный подбор необходимых материалов и прочие особенности, которые влияют на конечный результат.

Особенности пайки проводов

Пайка проводов паяльником с кислотой и другими видами флюса практически всегда проводится по одной и той же схеме. Вне зависимости от того, какой именно флюс используется и какой припой был подобран, для соединения проводятся одни и те же операции. В некоторых случаях, если нет большой ответственности, то даже расходные материалы могут стать взаимозаменяемыми. Если же речь идет о контактах, которые могут подвергаться нагрузкам, или же находятся в другой неблагоприятной среде, то здесь требуется четко следовать технологии.

Многие мастера утверждают, что пайка проводов паяльником к плате и между собой является одной из самых простых. На самом деле это действительно далеко не самая сложная процедура. Главной проблемой здесь является подбор правильного припоя и фиксация проводов, чтобы они оставались неподвижными до момента соединения. Подбор удобного положения не всегда возможен, так как здесь многое зависит от конкретной ситуации, но при работе с мелкой бытовой техникой и электроникой проблем не возникает.

Эта процедура является одной из наиболее распространенных, так как с ней очень часто приходится сталкиваться в быту при ремонте различных вещей. Таким образом, стоит знать, как правильно паять провода паяльником, даже если необходимость в этом еще не возникала.

Инструменты для пайки

Основным инструментом для пайки, без которого этот процесс будет совсем неосуществимым, является паяльник. Главным его параметром становится подходящая мощность, которая позволит расплавиться флюсу и припою, но при этом не станет существенно превышать температуру их кипения.

Основные инструменты для пайки проводов

Помимо этого могут понадобиться следующие дополнительные инструменты и расходные материалы:

• Флюс – служит для улучшения свойств припоя во время пайки;
• Припой – основной материал, при помощи которого детали припаиваются друг с другом;
• Растворитель – помогает избавиться от разбрызганных расходных материалов;
• Увеличительная лупа – нужна преимущественно при работе с мелкими проводами;
• Пинцет – для работы с мелкими деталями и удерживания припоя;
• Подставка под паяльник;
• Плоскогубцы;
• Небольшой напильник для зачистки контактов.

Как выбрать припои и флюсы для пайки проводов

Выбор припоя для пайки является очень ответственным делом, так как от него во многом зависит качество соединения. На выбор влияет вид металла, с которым придется работать, температурные ограничения процесса, способ, каким происходит спаивание, потребность в механической прочности, размер деталей и многое другое. Коррозийная стойкость также может стать важным фактором, хотя такие требования встречаются достаточно редко.

Для толстых проводов с высокой температурой плавления понадобится более тугоплавкий припой, чем для обыкновенных жил соединения в электроприборах. На выбор может повлиять электро-проводимость материала припоя, если речь идет об ответственных соединениях.

Флюс и припой для пайки

Выбор флюса основывается на том, с каким припоем придется работать. Ведь некоторые разновидности становятся на практике несовместимыми. Флюс не должен разрушительно действовать на металл. Желательно, чтобы его остатки можно было легко удалить и очистить. В большинстве случаев мастера обходятся обыкновенной канифолью, но иногда для проводов могут потребоваться другие разновидности флюса.

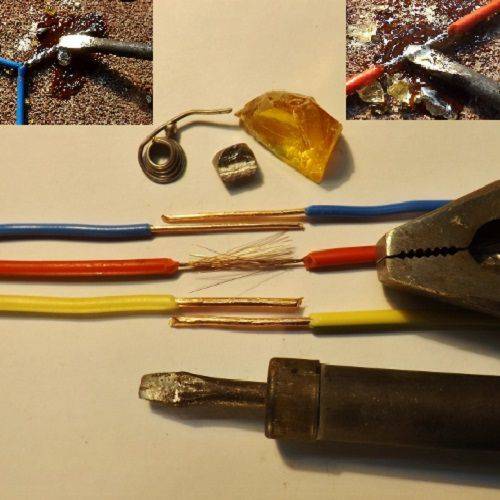

Как делать лужение проводов

Перед тем как запаять провод паяльником, нужно залудить его жало, а также сам провод. Паяльник и контакты проводов нужно предварительно зачистить от возможных остатков грязи, жировой и окислительной пленки. Для этого подойдет напильник с  мелкими зернами.

Лужение проводов своими руками

Поверхность металла должна стать блестящей и на ней не должно оставаться даже мелких посторонних частиц. После окончания очистки жало опускается сначала в канифоль, а потом в припой, после чего жало нужно приложить к доске или другой подставке. Припой не должен налипать сразу на инструмент. Повторять эту процедуру стоит до того момента, пока наконечник не приобретет иной оттенок, что будет означать, что он полностью залудился.

Пайка медных проводов паяльником предполагает, что их тоже нужно залудить. Очищенный от изоляции и зачищенный паяльником провод необходимо окунуть в канифоль, а сверху придавить разогретым паяльником. Это позволит расходному материалу расплавиться. После можно вынимать провод, когда канифоль начнет дымиться и плавиться. Далее паяльником нужно взять часть припоя и поднести его к слою канифоли на проводе. Хорошо подготовленный чистый провод можно залудить с первого раза.

Спаивание жил

Одним из главных условий, как правильно спаять провода паяльником, является хорошо подготовленная поверхность. Все мелкие частицы, краска, жир, пыль, лак, ПВХ от изоляции и многое другое, все это должно быть удалено.

После очистки поверхности нужно залудить оба провода и жало паяльника так, как это указано выше. Затем провода ставятся в удобное положение и максимально близко подводятся друг к другу, до непосредственного соприкосновения.

После этого, разогретым паяльником берется еще часть припоя, которая и станет материалом для соединения. Ее нужно быстро перенести к проводам и прикоснуться расплавленным припоям к месту будущего соединения. Если все правильно подобрано и залужено, то припой должен сразу растечься по поверхности и создать надежное соединение.

Спаянные 2 медных провода

Естественно, что с первого раза может получится не совсем аккуратно, а порой даже возникают проблемы с качеством соединения. Чтобы этого не было, стоит придерживаться следующих правил:

• Пайка должна проходить быстро, чтобы припой не успел остыть;
• Если первая попытка не удалась, то перед следующей нужно дать остыть проводам;
• Прикасаться жалом паяльника к расходным материалам и местам соединения лучше всей поверхностью его рабочей части.

Если на спаянном месте не наблюдается трещин, а сам контакт смотрится ровным и в нем присутствует блеск, то это говорит о высоком уровне спаивания.

Заключение

Инструкция пайки проводов паяльником помогает понять основные принципы самого процесса и некоторые особенности подготовки. В этой процедуре важны все детали, даже самые мелкие. Но даже полное их изучение и запоминание не даст должного результата без практики, на которой у каждого могут проявляться индивидуальные ошибки.

Пайка меди и латуни Металлы в ювелирной мастерской

Медь и латунь — интересные материалы для работы в ювелирной мастерской. Они прекрасны сами по себе и идеально подходят для изучения новых техник. Но при пайке этих металлов возникают уникальные проблемы с точки зрения дизайна и технического исполнения. Узнайте больше у нашего координатора студии Эрики Стайс.

Пайка меди и латуни может быть сложной задачей, но здесь, в нашей студии для сотрудников, мы используем недрагоценный металл для многих проектов. Все наши занятия для начинающих начинаются с этих двух металлов для изготовления деталей из смешанных металлов. Мы используем их для серег, подвесок и особенно манжет. Вы не найдете металл, который покрывается патиной так же хорошо, как медь, или металл, который полируется так же легко, как латунь. Неблагородные металлы недороги и менее пугающие, пока вы изучаете новые методы и инструменты.

Пайка недрагоценных металлов сильно отличается от пайки стерлинговым серебром или золотом. Поскольку медь является более сложным основным металлом, после успешной пайки с медью переход на стерлинговое серебро становится легким переходом.

Понимание ваших материалов

• Пластичность = растяжение (если металл пластичен, его можно протянуть через волоку без разрушения)
• Ковкий = сжатый (если металл ковкий, его можно отбить молотком или прокатать на прокатном стане)

Медь

Медное кольцо с цветком

Я люблю работать с медью! Он мягкий и податливый, легко покрывается патиной и улучшается с возрастом. Назовите меня наивным, но я думал, что, поскольку он находится в периодической таблице, он будет добыт в естественном состоянии. Но знаете ли вы, что на самом деле очень мало чистой меди в такой форме? Вместо этого медь обычно встречается в рудах.

Для удаления меди из этих различных типов руд требуется множество шагов. Каждый шаг очень важен, потому что он отделяет нежелательные материалы, тем самым улучшая чистоту меди. Этапы процесса извлечения меди увлекательны, но они также производят опасные отходы, которые вредны для нашей окружающей среды. К счастью, в Соединенных Штатах мы перерабатываем более половины используемой меди, и этот процент растет.

Если вы ищете интересный дизайн для практики, попробуйте этот пошаговый проект медного цветочного кольца.

Латунь

Латунный металл в основном представляет собой комбинацию меди и цинка. Он пластичен и податлив, как чистая медь. Существует более 60 различных типов латунных сплавов, но два самых популярных типа для ювелиров — это желтая латунь (медь 67%, цинк 33%) и красная латунь (медь 84%, цинк 15%, железо 0,05%, свинец 0,05%). .

Планирование дизайна

Теперь, когда вы понимаете, с какими материалами вы работаете, следующим этапом будет планирование дизайна. Когда я планирую дизайн своих украшений, я помню, что использую серебряный, а не медный припой. На это есть причины. Медный припой очень хрупок, поэтому он часто ломается при текстурировании или маневрировании детали после пайки. Другая причина заключается в том, что это не точное совпадение цвета после того, как он в любом случае припаян к детали. Но основная причина, по которой я решил не использовать его, заключается в том, что для медного припоя существует только одна температура потока. Не существует мягких, средних или твердых медных припоев, что усложняет создание многоэтапных паек. Я предпочитаю работать с припоем для ювелирных изделий и просто планирую видимые соединения, которые получатся в результате.

Вы можете решить проблему соединения разных цветов в своих проектах разными способами.

Медный браслет с проволочной обмоткой

1. Используйте пайку в своем дизайне. Например, добавьте серебряные украшения, чтобы серебряная окраска стала частью изделия.
2. Скройте соединения, обмотав их проволокой.
3. Припаяйте детали так, чтобы припой был снизу и скрыт от глаз.
4. Покройте всю деталь однородным металлическим покрытием, как только она будет полностью изготовлена.
5. Патина детали (Серебряный припой не образует патину так же хорошо, как медь, поэтому я сначала погружаю всю деталь, а затем наношу кистью Liver of Sulphur на само соединение).

Подготовка медных и латунных изделий

Медный кулон в виде слона

Подготовка металлов перед пайкой ювелирных изделий имеет решающее значение. Пренебрежение только этим одним шагом может действительно стать разницей между успехом и неудачей при попытке пайки. Первое, что вам нужно сделать, это проверить свое соединение. Эти две части (или концы) должны идеально подходить друг к другу. Если это плохо видно, поднесите их к источнику света и посмотрите, проходит ли какой-либо свет через соединение. Если это так, используйте наждачную бумагу, напильники, пильный диск или что-то еще, пока соединение не станет плотным.

Теперь, когда вы завершили первую часть подготовительной работы, вы можете перейти ко второму шагу, который заключается в очистке изделия. Неблагородные металлы — это грязные материалы, и вся эта грязь, копоть и масло должны быть удалены, чтобы они не мешали припою. Возьмите наждачную бумагу с зернистостью 600 или 800 и протрите ею стыки, где будет течь припой. Когда вы закончите, не прикасайтесь к тому месту, где вы его отшлифовали, иначе вы повторно загрязните его и вам придется отшлифовать его снова.

Теперь можно готовиться к пайке.

Пайка меди и латуни

Припой

Паять медь может быть сложно. Он плавится при 1983 градусах по Фаренгейту, что очень высоко по сравнению с другими металлами! Чтобы представить это в перспективе, 14-каратное золото плавится при 1615 градусах по Фаренгейту, стерлинговое серебро при 1640 градусах по Фаренгейту, латунь при 1650-1724 градусах по Фаренгейту, а чистое серебро при 1761 градусе по Фаренгейту. Добавьте 222 градуса по Фаренгейту к этой последней температуре, и вы, наконец, расплавитесь. твоя медь. Это очень много тепла, и некоторые факелы просто не могут его расплавить. Но что, если ваша цель — просто припаять его? Это отличный вопрос.

Совет: Пламя плавит не припой, а металл.

Это означает, что сколько бы вы ни держали пламя над припоем, он просто не потечет. Припой не течет по холодному металлу. Вы должны всегда сосредотачиваться на нагреве металла, и когда он станет достаточно горячим, припой потечет. Итак, как видите, очень важно нагреть металл до температуры, при которой припой достигает точки текучести. Мы используем серебряный припой, когда работаем с медью и латунью, поэтому это наша справочная таблица, когда нам нужно увидеть температуру потока:

Количество цинка в металле снижает температуру плавления, поэтому латунь плавится при более низкой температуре, чем чистая медь. Как видно из приведенной выше таблицы, вы можете использовать любой серебряный припой на меди или латуни, но точки текучести припоя у разных поставщиков различаются, поэтому всегда проверяйте точки текучести припоев, которые вы решили использовать.

Наконечники и пламя горелки

Складная латунная манжета с CZ’s

Медь очень быстро окисляется, поэтому вам нужно добраться туда и нагреть ее как можно быстрее, прежде чем она станет слишком грязной. В этом поможет флюс, а паста Handy Flux отлично работает с медью и латунью. Флюс может расплавиться быстрее, чем успевает растечься припой, поэтому тщательно выбирайте наконечник горелки, потому что тепло будет вашим другом номер один при пайке металлов.

Примечание. Здесь мы используем горелку Смита, подключенную к баллонам с воздухом/ ацетиленом . У нас есть три факела для всего, что мы здесь делаем, и это идеальное число для нас. Маленький наконечник используется для пайки небольших соединений (кольца, серьги), средний наконечник используется для большинства деталей пайки (кольца, подвески), а большой наконечник используется для крупных работ (манжеты, отжиг, ). и плавление ).

Пайка латуни и меди Советы по поиску и устранению неисправностей:

Припой не течет:

• Возможно, металл слишком загрязнен/окислен
• Наконечник горелки слишком мал для необходимого тепла
• Неподходящее топливо для работы
• Неправильный флюс/или отсутствие флюса

Недостаточно тепла:

• Используйте наконечник горелки большего размера
• Создать закрытое пространство для пайки с помощью огнеупорных или паяльных кирпичей
• Припой на угольном блоке (угольные блоки отражают тепло, что значительно нагревает деталь)

Латунь становится розовой при травлении (цинк сгорел, поэтому на поверхности остается только медь)

• Используйте наждачную бумагу или диски с радиальной щетиной 3 м на вращающемся инструменте для удаления
• Поместите украшения в контейнер, наполненный рассолом и небольшим количеством перекиси водорода. Удалите его, когда он станет чистым (не оставляйте его в смеси!)

Соединения под серебряную пайку выделяются из-за разницы в цвете:

• Покройте его! Поместите ювелирные изделия в травильный раствор, добавьте кусок стали, дайте медной пластине соединиться с припоем, удалите ювелирные изделия и сталь из травильного раствора. Вы не сможете повторно использовать травильный раствор после того, как используете его для меднения.
• Окислить украшение
• Дополнительные идеи см. в разделе «Планирование дизайна» в тексте выше

Научитесь паять

---

Вот еще отличные статьи по пайке:

5 шагов для начала пайки серебра

3 насадки для пайки ювелирных изделий

Типы серебряного припоя, используемого в ювелирных изделиях

Ювелирная пайка 101: Огненная чешуя и травление

Есть вопросы? Напишите нам по адресу studio@halsteadbead. com. Мы хотели бы услышать от вас. К сожалению, поддержка студии по телефону недоступна. Только электронные письма, пожалуйста.

Ссылки:

http://www.madehow.com/Volume-4/Copper.html: Как производятся продукты подробно объясняет весь процесс извлечения меди. Это отличное чтение!

Как паять медную трубу

Этот сайт использует JavaScript для улучшения функциональности. Некоторые функции могут быть недоступны, если в вашем браузере отключен JavaScript.

Поиск на сайте

Что вам понадобится

Умение паять медные трубы – это один из тех суровых навыков, что, например, умение управлять механической коробкой передач или подключать осветительные приборы , которые используются нечасто, но иногда бывают очень кстати.

Указания

1. Перекройте подачу воды в дом и сбросьте обратное давление, закрыв кран или нагрудник (*если возможно, откройте кран ниже уровня трубы, которую вы будете резать, чтобы вода вытекала из трубу и в раковину или снаружи).
2. Отрежьте трубу с помощью трубореза, демонстрационной пилы или ножовки.

3. Очистите конец отрезанной трубы и удалите окисленное покрытие мелкой наждачной бумагой (~>120). Если вы адаптируетесь к меди, убедитесь, что вы расширили внутреннюю часть трубы, чтобы она была гладкой и свободной от выступов / кусочков меди, которые могут препятствовать потоку воды. Я использую плоскогубцы или другой ручной инструмент с квадратным краем, чтобы скрутить трубу внутри.

4. Нанесите ровный слой флюса-пасты на только что отполированный конец трубы.

5. Наденьте медный фитинг на конец трубы. Здесь я использую колпачок, но это может быть 90, муфта или адаптер. Независимо от того, что вам нужно, чтобы ваш проект продвигался вперед!

6. Используйте горелку Bernzomatic для нагрева фитинга. Я использовал BZ8200HT, у которого есть триггерный воспламенитель и гибкое соединение с баком. Это делает его действительно удобным для ограниченного пространства и для проектов с частыми запусками и остановками. Пропан имеет немного более низкую температуру пламени по сравнению с горючим MAP и хорошо подходит для пайки медных труб.

   Нагревайте фитинг до тех пор, пока флюсовая паста не начнет пузыриться, а пламя вокруг меди не приобретет легкий зеленый оттенок. Я люблю проверять готовность, слегка прикасаясь припоем к стыку на стороне, противоположной пламени. Если труба достаточно горячая, припой расплавится и втянется в соединение. Если он недостаточно горячий, припой остается твердым. Нехорошо перегревать соединение, так как это может привести к выгоранию флюса пасты, что приведет к утечке из-за плохого проникновения припоя в соединение. Вы узнаете, если это произойдет, потому что припой просто сломается/слипнется на внешней стороне трубы и не попадет в соединение. Есть немного температуры Златовласки, когда она достаточно горячая, чтобы расплавить припой, но не настолько горячая, чтобы расплавился флюс.
   Как только труба достигает температуры, нанесение припоя занимает всего пару секунд.


Советы

Перед тем, как припаивать линии подачи, возьмите кусок трубы и потренируйтесь с колпачком или другим фитингом пару раз, чтобы почувствовать процесс. И начните с того, что горелка немного отодвинута назад, чтобы уменьшить вероятность перегрева соединения.

За прошедшие годы я обнаружил, что любые утечки после пайки были вызваны одной из двух причин: Плохой подготовкой трубы, что означало, что я не сделал ровную шлифовку, или на трубе были вмятины или выемки, препятствующие герметичному уплотнению после пайка. Или проблемы с флюсом пасты: либо мой флюс пасты был старым и неоптимальным, либо я перегрел соединение.

При хорошей подготовке и небольшой практике любой умелый домовладелец может паять медные трубы! И позвольте мне сказать вам, что изготовление хорошо спаянного медного соединения приносит большое удовлетворение. Полагаю, мало чем отличается от приземления с плавным переключением на повышенную передачу или включения этого совершенно нового света в первый раз.
