При возникновении данной проблемы, необходимо осмотреть корпус и крепления реле на наличие наиболее часто возникающих проблем: подгорания контактов, заклинивания сердечника и пружины или поломки штока, поскольку данные дефекты указывают на необратимую поломку пускозащитного реле и необходимость его замены. Для того чтобы произвести ремонт, вовсе не обязательно обращаться в сервисный центр и вызывать мастера, поскольку заменить пусковое реле холодильника можно своими руками.

Для осуществления ремонта пускозащитного реле, в первую очередь необходимо выкрутить винт и открепить от задней панели шланг водоснабжения, отодвинув его в сторону, дабы не повредить.

Следующий шаг — выкрутить винты, которые фиксируют саму панель.

Далее необходимо снять панель и отложить её в сторону.

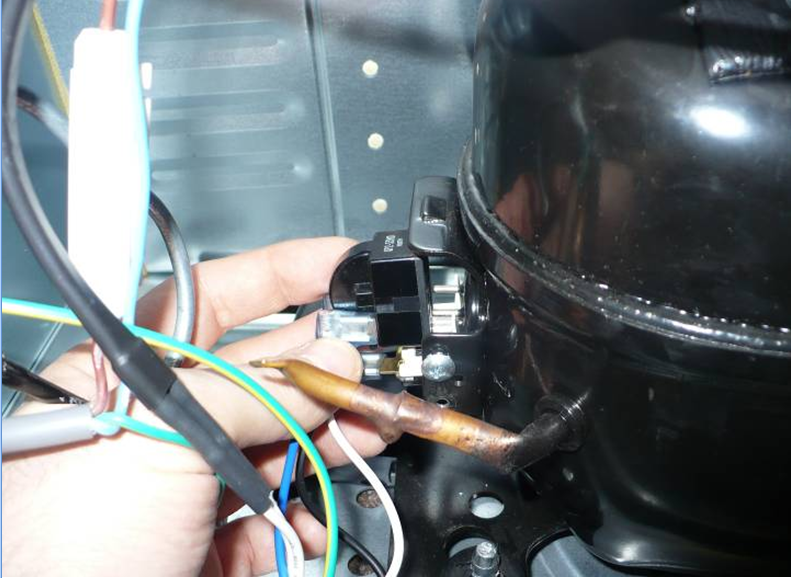

С помощью пассатижей снять проволочные зажимы, которые фиксируют пускозащитное реле и пусковой конденсатор.

После этого снять с компрессора неисправное пускозащитное реле.

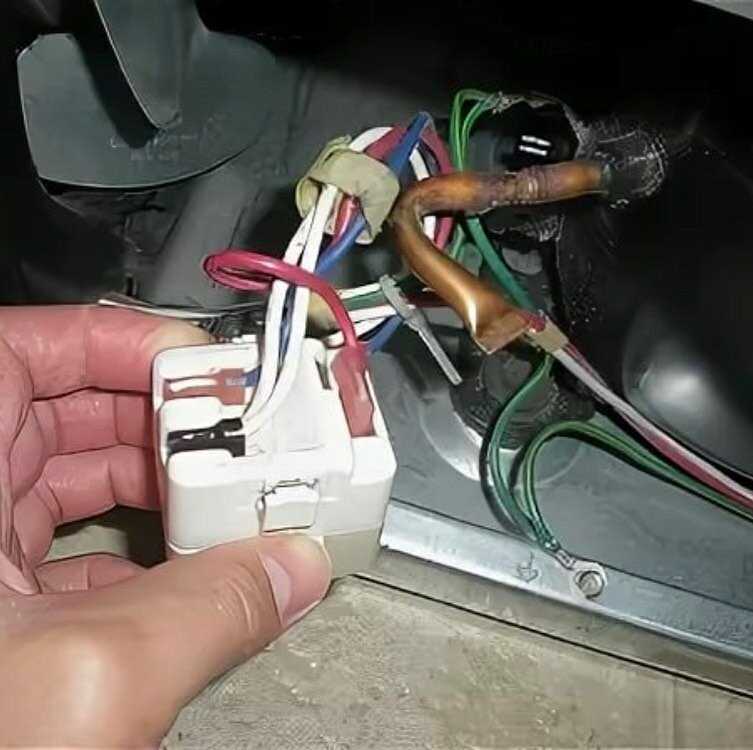

Ослабить зажим и отсоединить разъём, чтобы полностью освободить реле. С помощью мягкой ткани, пропитанной спиртом, следует очистить зажимы и контакты от грязи и пыли.

Следующий шаг — это непосредственно замена пускового реле. Для этого необходимо переместить пусковой конденсатор со старого пускозащитного реле на новое.

Далее нужно подключить разъём к реле.

Аккуратно зафиксировать пускозащитное реле на компрессоре.

Воспользовавшись пассатижами, закрепить проволочные зажимы.

После этого осталось лишь поставить на место заднюю панель и зафиксировать её винтами.

Вернуть шланг водоснабжения на место и закрепить его винтом.

И последний шаг — подключить холодильник обратно к электрической сети, вставив шнур электропитания в розетку, и убедиться в том, что всё исправно работает.

Положить дверь на мягкую поверхность панелью внутренней вверх.

Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.

В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.

Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.

Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Пусковое реле компрессора холодильника — это устройство, которое питает и защищает компрессор. Как правило, компрессор нуждается в повышении мощности всякий раз, когда он хочет запуститься и работать. Реле обеспечивает необходимую мощность. А когда компрессор потребляет больше энергии, чем ему нужно, реле перегрузки защищает его от перегорания.

Отключите холодильник от электропитания или отключите автоматический выключатель. Отодвиньте холодильник немного от поверхности позади него. Создайте достаточно места для вас, чтобы поместиться и работать. Затем снимите панель, закрывающую компрессор, змеевики и вентилятор.

Вы найдете металлический ящик в нижней правой части отсека компрессора. Нажмите и отсоедините коробку от холодильника. Сняв его, вы обнаружите там реле. С помощью плоской отвертки вдавите зазор между корпусом и самим реле. Это действие освобождает реле от корпуса. Итак, снимите его и вытащите провод, чтобы сделать корпус более доступным.

Теперь вытащите разъем, прикрепленный к реле, и очистите обе стороны соединительного провода. Используйте пару плоскогубцев, чтобы снять его. Подсоедините зачищенный провод непосредственно к корпусу реле, не устанавливая реле на место. Верните коробку на место и установите на нее панель.

Снова подключите холодильник к электросети или снова включите автоматический выключатель. Дайте холодильнику поработать пару часов и понаблюдайте за его работой. Если вы слышите обычный щелчок и гудение при запуске компрессора, это означает, что байпас был выполнен успешно.

Прослушайте звук компрессора. Во время работы он издает низкий и тихий гул или гудение. И несколько раз он отключается на несколько минут, прежде чем снова включиться. Если холодильник остается без звука, реле может быть неисправно.

Еще одним признаком неисправного реле является щелкающий звук компрессора. Реле издает щелчок всякий раз, когда оно запускает и запускает компрессор, независимо от того, запускается и работает компрессор или нет. Но если щелкающий звук повторяется с интервалом в две минуты между каждым звуком, пусковое реле неисправно и нуждается в замене.

Вытащите его и встряхните. Реле не должно издавать ни звука, ни дребезжания. Если он дребезжит, это означает, что реле неисправно. Замени это. И если от него исходит горелый запах, замените реле, потому что оно повреждено.

Однако, если тест на тряску и дребезжание не работает, проверьте его непрерывность. Поместите щупы или тестеры мультиметра между клеммой 1 и клеммой 2 реле. Если вы обнаружите непрерывность, реле находится в хорошем рабочем состоянии. Но если вы не обнаружите непрерывности, замените реле.

Еще один способ проверить реле — поставить реле вертикально, убедившись, что его катушка обращена вверх. Затем проверьте целостность цепи между клеммой 3 и клеммой 1. Если цепи нет, замените реле. Но если вы поместите реле вертикально, на этот раз катушкой вниз, и обнаружите непрерывность между двумя клеммами, как и раньше, замените компонент.

Но если реле расположено вертикально, катушкой вверх, и вы проверяете его на непрерывность между двумя клеммами, как и раньше, вы не должны обнаружить непрерывность. Если вы обнаружите непрерывность, реле неисправно и должно быть заменено.

Вы должны увидеть на мультиметре O.L, что означает, что два порта имеют бесконечный уровень сопротивления между ними. Если вы видите 0 или 1 Ом, поверните реле правой стороной вверх; это вверх ногами. Оставьте щупы в портах реле, пока вы его поворачиваете.

Отключите холодильник от электросети или выключите автоматический выключатель. Если у вас есть свободный доступ к задней части холодильника, вы можете приступить к работе. Но если нет, переместите холодильник, чтобы освободить место для работы. Вам может понадобиться помощь в перемещении устройства.

Затем открутите винты, удерживающие нижнюю съемную панель на месте. Снимите панель, чтобы получить доступ к компрессору. Реле закреплено на одной стороне компрессора. Отсоедините фиксатор провода, удерживающий реле на компрессоре. Теперь можно вытащить реле из компрессора.

Отсоедините разъем провода от реле и отделите конденсатор от реле. Закрепите конденсатор на новом реле и снова подключите проводной разъем. Подсоедините реле к клеммам компрессора и снова вставьте фиксатор провода, чтобы зафиксировать реле. Закройте отделение панелью доступа и снова подключите холодильник к электросети или включите автоматический выключатель.

Реле PTC использует датчик с положительным температурным коэффициентом для исключения пусковых компонентов из контура компрессора. Разводка цепи такова, что датчик совмещен с пусковыми компонентами. Когда двигатель компрессора запускается, мощность проходит через пусковые компоненты и датчик.

Электропитание нагревает датчик, увеличивая его сопротивление. Сопротивление возрастает до точки, при которой отпадает необходимость в пусковых компонентах. В этот момент двигатель будет работать. Этому типу реле требуется время, чтобы остыть, прежде чем вы сможете снова использовать его для запуска двигателя.

Тип реле потенциала использует индуцированное напряжение пусковой обмотки для питания катушки реле. Разводка катушки такова, что она параллельна обмотке двигателя. Когда напряжение питает катушку, она размыкает контакты, которые были замкнуты. Когда двигатель работает, контакты остаются разомкнутыми. Но как только двигатель останавливается, контакты замыкаются.

Тип реле тока использует первый скачок напряжения, который потребляет компрессор, для питания катушки реле. Он также вводит дополнительную пусковую цепь. Проводка катушки реле включена последовательно с рабочей обмоткой компрессора. Таким образом, он может почувствовать первый всплеск напряжения.

Реле этого типа имеет разомкнутые контакты, которые соединены последовательно с пусковой цепью компрессора. Когда компрессор пытается запуститься, контакты замыкаются и задействуют пусковую цепь. Как только компрессор запускается, контакты снова размыкаются и снимают пусковую цепь.

Вы можете найти зажим, который удерживает реле перегрузки на компрессоре. Если вы это сделаете, вытащите его с помощью острогубцев. Затем залезьте в отсек и отсоедините релейное устройство от бокового разъема компрессора.

Отсоедините провода, соединяющие узел с компрессором, с помощью плоскогубцев. Возможно, вам придется сделать фотографию, чтобы отметить, куда идет каждый провод. Затем отделите реле и перегрузку и выбросьте их. Далее возьмите новое реле и перегрузочный узел и подключите провода к соответствующим клеммам. Ваше фото пригодится здесь в случае необходимости.

Если на старом реле был конденсатор, и он все еще работает, подключите его к новому реле. Теперь заправьте сборку в отсек компрессора и осторожно установите ее на компрессор, подключив к разъему. Убедитесь, что он плотный.

Понятно, что реле компрессора холодильника играет жизненно важную роль в том, насколько хорошо работает холодильник. Поэтому, если вы обнаружите, что реле неисправно, крайне важно немедленно заменить его. Если вы не знаете, как это сделать, эта статья поможет вам.

Всегда покупайте реле компрессора, используя марку и номер вашего холодильника. Некоторые холодильники имеют особые детали, которые с ними работают. Обратитесь к производителю бренда за запасными частями, если их трудно найти в хозяйственных магазинах. Но вы можете найти их в Интернете.

Кроме того, если у вас возникли проблемы с ремонтом какой-либо части вашего холодильника, наймите квалифицированного и лицензированного специалиста по ремонту холодильников. Это может стоить вам денег, но избавляет вас от необходимости заменять поврежденный холодильник.

Нужна помощь специалиста? Нажмите здесь, чтобы использовать окно чата на этой странице, чтобы немедленно поговорить с проверенным специалистом по устройству . Нет необходимости в дорогостоящих звонках на дом. Никаких назначений. Нет ожидания.

В этом руководстве описывается, как заменить реле компрессора в мини-холодильнике Igloo IRF32BK. Это может быть очень важно, так как неисправное реле компрессора может повлиять на охлаждение, что может привести к порче многих продуктов питания. Прежде чем следовать этому руководству, убедитесь, что ваш холодильник отключен от розетки, так как оставление его включенным может привести к поражению электрическим током, когда вы начнете заменять реле компрессора. Кроме того, будьте осторожны при обращении с ножом. Неправильное использование ножа может привести к ненужным повреждениям, которые могут оказаться необратимыми.
