Пусковое реле для холодильника: принцип работы, как проверить

Содержание

Каждый из регулярно пользуется холодильным оборудованием. Нуждаемся мы в нём из-за многих вещей, таких как хранение продуктов питания, некоторых лекарств и т.д. Но и оно иногда может давать сбои. Самыми распространенными признаками скорой поломки могут быть шум, несоответствующий обычному, работа с некоторыми перебоями и т.д.

Пусковое реле для холодильника – это та самая деталь, поломка которой может вызывать эти признаки. Чтобы понять, что можно с этим сделать — нужно выучить сам принцип работы, внутренности и то, как правильно проверить его на поломки.

Принцип работы реле холодильника

Реле холодильника бывает двух типов:

• Пусковые;
• Пускозащитные.

Принцип работы первого состоит в том, чтобы замкнуть контакт, который будет служить главной точкой пропуска электричества по пусковой обмотке. Когда реле компрессора холодильника запускают при статичном роторе, то по катушке проходит высокое напряжение. Таким образом получается магнитное поле, двигающее сердечник, тот в свою очередь влияет на планку, которая замыкает контакт на обмотке.

Ротор разгоняется до определенного значения и тогда напряжение начинает падать. Происходит размыкание контакта, электродвигатель сам поддерживает работу и пропускает ток через обмотку. В общем, реле работает только тогда, когда ротор остановится.

Пускозащитное реле, в свою очередь, делится на два типа:

• Токовые. Работает только при определенном значении тока.
• Токово-тепловые. Работает, ориентируясь на определенные показания тепла и значения поступающего тока.

Как проверить пусковое реле холодильника?

Для начала узнаем ситуации, при которых стоит взяться за холодильное оборудование и проверить пускозащитное реле холодильника, как и пусковое, на неисправность:

• Температура в камерах хранения выше выставленного значения;
• Холодильник вообще не включается;
• Включается и резко отключается при попытке его запустить.

Это основные критерии, но даже если всё сходится, то сперва стоит узнать наверняка, в этом ли дело. Пусковое реле холодильника в этом случае отключают и включают без его контактов напрямую в компрессор. Если работа идёт полным ходом и без резких отключений – дело правда в этом, если же стабильной работы не наблюдается, а то оборудование вообще не включается, то скорее всего дело в компрессоре.

Как проверить реле холодильника на работоспособность, можно узнать из следующих методов:

• Визуально. Деталь стоит в нужном положении, вертикальном, без наклонов, без нарушений подключения.
• С помощью тестера. Благодаря специализированным измерительным приборам можно прозвонить все контакты. Если показатели не отображаются, то проблема может быть в окислении, либо простом загрязнении узлов проведения тока. Такую неисправность зачищают с помощью простой наждачной бумаги.
• Внутренний осмотр. Проверка реле холодильника в этом случае детально проводится при вскрытии.

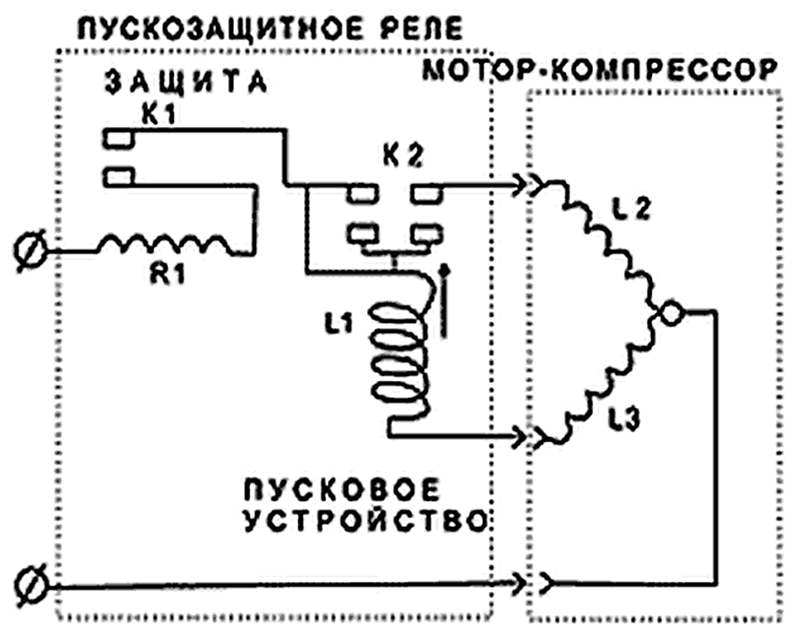

Схема подключения реле

Всё довольно просто, есть два входа, один из которых проходит напрямую, второй же делится на две части, одна из которых ведёт к одной обмотке, другая на другую. Так же имеется три выхода для подключения к компрессору.

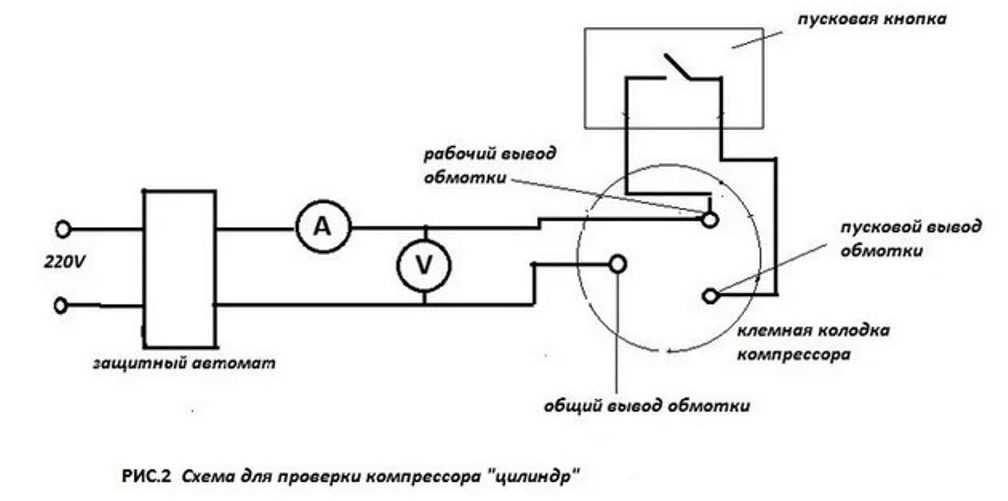

Перед тем, как подключить всё это дело к компрессору, нужно наверняка узнать, есть ли посадочное место у нашего реле. Если его нет, то стоит просто тщательнее следовать инструкции соединения проводов.

Благодаря интернету, есть много способов, с помощью которых можно определить вид и тип витков. Сверяться по ним не стоит, потому что бывают двигатели с одинаковой пусковой и рабочей обмоткой. Всегда лучше заранее ознакомиться с документацией оборудования напрямую или рассмотреть всё внимательно при разборке компрессора холодильной камеры. Для этого есть специальные значения возле выходов:

«S» — пусковой виток;

«R» — рабочий виток;

«C» — общий виток.

При непосредственной замене учитывайте, что подбирая замену – лучше брать ту же модель, либо искать подобную ей, так как есть очень много вариантов креплений.

Механизм индукционного замыкания

Схема данного механизма выглядит следующим образом — на вход подается питание, условно X и Y. На выход та же Y разделяется на две линии, каждая ведёт к своему. Первая пойдёт в непосредственный контакт с рабочим витком, вторая же направится к пусковому витку.

Как правило, именно в холодильниках старого образца электричество на рабочий виток подается через специальную спираль с высоким показателем сопротивления, затем проходит через контакт с биметаллическим узким перехватом. Под воздействием высокой силы тока нагревается та самая пружина, плотно соединенная с перемычкой. Затем, под высокой температурой она расширяется, размыкает контакт и отключает компрессор.

Позисторный механизм включения

В наше время, это неотъемлемая часть устройства холодильной камеры. Так называют специальный терморезистор, который работает как нагреватель и температурный датчик. При высоком напряжении или подаче тока он нагревается. Чем сильнее – тем меньше силы тока он будет пропускать через себя. Схема строения очень напоминает устройство индукционного реле, только на замену катушки приходит позистор.

Во время работы компрессора, температура поднимается на малую долю и он пропускает ток. Резистор с самого начала имеет довольно высокий показатель сопротивления, из-за которого при постоянном нагреве он размыкает цепь стартового витка.

Проверка работоспособности реле мультиметром

Сделать это можно включением холодильника. Если оно сопровождается необычными звуками, либо же излишним перегревом, то это:

• Окислившиеся или обожженные контакты;
• Внутренние повреждения механизма;
• Ненормальный нагрев позистора;
• Неправильная замена реле, либо же заводской брак, при котором его положение не способствует благоприятной работе;
• Сожжение спирали;
• Заклинило сам сердечник механизма.

В этом случае не стоит сразу идти в магазин за новым оборудованием, лучше взять и проверить его. Если нет видимых поломок, либо же ярого окисления, то можно достать мультимерт и посмотреть, проходит ли прозвон.

РТП-1 и РТК-Х

Прозваниваем 1 и 3 контакты. Если же контакты не выдают отрицательного эффекта, то реле исправно. Однако, в этих моделях стоит тщательно просматривать всё визуально.

ДХР и LS-08B

ДХР позваниваем 1 и 3 контакты, либо 1 и 4.

LS-08B прозваниваем между 2 и остальными или между 3 и остальными клеммами. Если же эффекта нет, то явно стоит эту модель заменить на новую.

Советы по подключению и как самостоятельно заменить реле холодильника

Для правильного подключения нужно просто смотреть на идентификаторы проходных контактов. Если они отсутствуют, то при откручивании пометьте их маркером, либо тем что есть под рукой, чтобы при подключении не напутать контакты. Данная ошибка приведёт к поломке стабильно работающего оборудования.
Основная схема подключения реле будет выглядеть подобным образом, но может меняться в зависимости от моделей холодильников:

• Отключить бытовую технику от электросети, а затем дождаться полного обесточивания;
• Открутить фиксацию шланга, который обеспечивает водоснабжение, и убрать его в сторону;
• Открутить заднюю панель, снять с неё защитную пластину;
• Убрать всё, что удерживает пусковой механизм на компрессоре;
• Не торопясь достать деталь, не задевая ничего рядом;
• Проверить реле мультиметром, маркируя каждый контакт при отсоединении, чтобы в дальнейшем не перепутать;
• Снять разъём;
• Зачистить каждый контакт тканью, промоченной спиртом;
• Подключить уже зачищенные разъемы на то же место, где они были до этого;
• Новое реле поставить и закрепить в четко вертикальном положении, без отклонений, на указанное для него место;
• Соединить проводку плоскогубцами и убедиться в надежности этой конструкции;
• Подкрепить реле винтами и закрепить тем, что было раньше;
• Вернуть заднюю панель;
• Вернуть шланг водоснабжения в исходное положение и закрутить;
• Подключить оборудование к электросети и проверить, будет ли всё работать.

Правила безопасности, которые следует соблюдать при проверке реле

Не стоит соваться без защитных перчаток, так как можно получить весьма неприятные повреждения рук. Так же, лучше не соваться без базовых знаний устройства холодильника и самого реле. Привести конструкцию к негодному состоянию будет довольно просто, а вот вернуть в рабочее состояние не всегда можно будет своими руками.

Как заменить реле в холодильнике? 📱 — пошаговая инструкция с фото

//www.partsdirect.ru/howto/kak_zamenit_rele_zapuska_kompressora_v_holodilnike_s_verhnim_raspolozheniem_morozilki/

Вам понадобиться:

• 1. Пускозащитное реле компрессора реле пускозащитное компрессора для холодильника, РКТ-1

  525 р.

• 2. Панели ящиков панель ящика морозильной камеры холодильника Минск Атлант
  345 р.

• 3. Полка для холодильника полка стеклянная с обрамлением для холодильников Минск Атлант

  595 р.

• 4. Лампа для холодильника E14 15 Вт лампа для холодильника E14 15 Вт

  185 р.

Как заменить реле запуска компрессора в холодильнике с верхним расположением морозильной камеры?

Прежде чем заменить реле запуска компрессора в холодильнике, внимательно изучите техническую документацию, где указано расположение контактных групп. В любом случае перед устранением неполадок нужно выполнить диагностику, чтобы установить источник (причину) проблемы, а также проверить отсутствие скрытых дефектов.

---

Содержание:

Шаг 1	Шаг 4	Шаг 7
Шаг 2	Шаг 5
Шаг 3	Шаг 6

---

Шаг 1 –Необходимые инструменты

Ремонт холодильника можно выполнить в сервисном центре, но можно попробовать свои силы и провести работы самостоятельно. Предлагаем ознакомиться с подробной инструкцией, которая поможет заменить реле холодильника.

Необходимые инструменты:

• Реле запуска компрессора
• Рабочие перчатки
• Набор гайковертов
• Отвертка для шлицев

Необходимый инвентарь вы можете приобрести у нас.

Рекомендуем найти инструкцию на вашу модель холодильника, не будет лишним, если вы с ней ознакомитесь, прежде чем приступать к работе.

Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.

Шаг 2 –Отсоедините провода

Снимите реле компрессор. Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.

Шаг 3 –Возьмите в руки новое реле и установите конденсатор

Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого пускового реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.

Шаг 4 –Проверьте работу холодильника

Вам нужно только вернуть заднюю крышку и проверить работу холодильника. Если все нормально, установите холодильник на штатное место.

Шаг 5 –Готово

На этом замена может считаться завершенной.

Если компрессор не запускается, то стоит задуматься над другими неисправностями. Вполне может быть, что это неисправность мотора. В этом случае вам стоит купить в нашем интернет-магазине новый двигатель.

Шаг 6 –Эти товары могу Вам пригодиться

• Панели ящиков
• Полка
• Термостат

Шаг 7 –Эти товары могут Вам пригодиться

• Лампочка
• Средство для удаления жира
• Ручка двери



Итак, подведем итоги:

Чтобы заменить реле в холодильнике, нужно выполнить следующие действия:

1. Отключить холодильник от электропитания, разморозить.
2. Демонтировать заднюю  стенку, снять фиксатор провода и вытащить конденсатор.
3. Извлечь старое реле, отсоединить провода.
4. Поставить конденсатор на новое реле.
5. Подключить реле к компрессору, собрать холодильник в обратном порядке.

Вам понадобиться:

• 1. Пускозащитное реле компрессора реле пускозащитное компрессора для холодильника, РКТ-1

  525 р.
• 2. Панели ящиков панель ящика морозильной камеры холодильника Минск Атлант

  345 р.

• 3. Полка для холодильника полка стеклянная с обрамлением для холодильников Минск Атлант
  595 р.

• 4. Лампа для холодильника E14 15 Вт лампа для холодильника E14 15 Вт

  185 р.

Как определить неисправность реле на холодильнике | Главная Руководства

Джерри Уолч

Если ваш холодильник громко гудит, приглушает свет, срабатывает автоматический выключатель или перегорает предохранитель каждый раз, когда он пытается запуститься, проблема может заключаться в неисправном пусковом реле компрессора. Пусковое реле предназначено для подключения пусковой обмотки параллельно рабочей обмотке для обеспечения дополнительного крутящего момента, необходимого при запуске, а затем отсоединения пусковой обмотки после достижения компрессором рабочей скорости. Пусковые реле легко проверить и недорого заменить.

1. Соберите инструмент для разрядки конденсаторов. Присоедините один из зажимов типа «крокодил» от каждой перемычки к выводам проволочного силового резистора на 20 000 Ом. Прикрепите другие зажимы типа «крокодил» на проволочных перемычках к металлическим хвостовикам отверток. Мощный резистор предназначен для ограничения тока, протекающего в процессе разрядки, и предотвращения приваривания кончиков отверток к клеммам конденсатора.

2. Отодвиньте холодильник от стены. Отсоедините шнур питания от настенной розетки. Найдите пусковой конденсатор двигателя. Эти конденсаторы черного цвета, трубчатой ​​формы и имеют два вывода на одном конце. Разрядите этот конденсатор, прикоснувшись лезвиями самодельного разрядника к клеммам конденсатора. Приложите их к клеммам на пару минут, чтобы убедиться, что конденсатор полностью разряжен. Чтобы убедиться, что конденсатор разряжен, просто закоротите две клеммы металлическим стержнем одной из отверток. Нет искры, конденсатор полностью разряжен. Это очень важно, потому что хороший пусковой конденсатор может удерживать полный заряд в течение нескольких недель, даже месяцев после того, как холодильник был отключен от сетевой розетки.

3. Снимите металлическую крышку с блока пускового реле. Эту коробку можно узнать по толстым красным, синим и коричневым проводам, входящим в коробку. Крышка может быть закреплена на месте с помощью пружинного зажима или винта. Сняв крышку, вытащите реле из клемм обмотки компрессора.

4. Сфотографируйте или сделайте набросок того, как провода подключены к переключателю реле. Отсоедините гнездовые разъемы провода от штекерных клемм на пусковом реле. Некоторые из этих соединителей с возрастом становятся довольно тугими, и вам, возможно, придется использовать плоскогубцы с длинными губками, чтобы вытащить их. Возьмите разъемы плоскогубцами; не тяните за провода.

5. Установите переключатель функций на мультиметре в положение X1 Ом. Переверните реле вверх дном и прикоснитесь щупами измерителя к клеммам «S» и «M» на реле. ЖК-дисплей измерителя отобразит «0,000» для исправного реле. Переверните реле правой стороной вверх и повторите этот тест. теперь должно отображаться «O. L.» для исправного реле.

6. Снова переверните реле. Прикоснитесь щупами счетчика к клеммам «S» и «L». На ЖК-дисплее должно отображаться «0,000». поверните реле правой стороной вверх, и счетчик должен показать «O.L.»

7. Переверните реле в третий раз. Подсоедините щупы счетчика к клеммам «L» и «M». ЖК-дисплей должен отображать «0,000» для исправного реле. Поверните реле правой стороной вверх, и показание все еще должно быть «0,000». Переключатель реле, не прошедший ни одного из этих тестов, неисправен и нуждается в замене.

Каталожные номера

• Acme How To: Как разрядить конденсатор
• Acme How To: Как проверить реле компрессора
• Новости ACHR: Токовые пусковые реле

Советы

• Существует два типа реле: электромеханические и полупроводниковые. Эта статья относится к электромеханическим, с открытой катушкой. Твердотельное реле также можно проверить с помощью цифрового мультиметра, но процедура проверки выходит за рамки этой статьи.

Writer Bio

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 19 лет.74. Его работы публиковались в журналах «Семейный мастер на все руки», «Популярная наука», «Популярная механика», «Умелец» и других изданиях. Вальх проработал 40 лет в сфере электротехники и имеет степень младшего специалиста по прикладным наукам в области прикладных электротехнических технологий в колледже Элвина Джуниора.

Как обойти пусковое реле холодильника

Пусковые реле необходимы для предотвращения перегрева холодильника. В идеале, вы должны поручить профессионалу установить новое пусковое реле, если ваше старое сгорит.

Однако, если вам нужно временное решение для обхода, мы расскажем, как это сделать.

Давайте начнем.

Содержание

. в чрезвычайных обстоятельствах. Кроме того, вы никогда не должны использовать метод обхода в течение длительного времени; цель пускового реле — предотвратить перегрев холодильника.

Таким образом, обходя эту важную систему и эксплуатируя ее таким образом в течение длительного времени, вы подвергаете себя риску необратимого повреждения вашего холодильника.

Перед тем, как приступить к шагам байпаса, которые мы рассмотрим далее, обязательно отключите холодильник от сети и выключите автоматический выключатель.

Вы также можете отодвинуть холодильник от стены, чтобы у вас было безопасное место для работы. Напоминание о том, что холодильники имеют тяжелую верхнюю часть, поэтому обратитесь за помощью к другому взрослому, прежде чем пытаться переместить холодильник.

Как обойти пусковое реле холодильника

Хорошей новостью является то, что можно легко обойти пусковое реле холодильника, чтобы охладить продукты. Мы опишем общие шаги, которые вам необходимо предпринять для этого.

Тем не менее, вам всегда следует обращаться к руководству пользователя вашего холодильника; это поможет вам понять проводку, так как она должна содержать электрическую схему.

Готовы обойти систему пускового реле вашего холодильника? Давай начнем.

Шаг 1: Используя обычную отвертку, снимите крышку, которая находится над релейной системой. Вы найдете его в нижней части холодильника в задней части, обращенной к стене.

Шаг 2: Покачивайте металлическую коробку, расположенную в правом нижнем углу, пока система пускового реле не окажется в поле зрения.

Шаг 3: С помощью плоской отвертки создайте пространство между пусковым реле и корпусом, нажав между ними.

Шаг 4: С помощью отвертки с плоской головкой нажимайте на пусковое реле, пока его не будет достаточно легко снять.

Шаг 5: Вытащив систему реле из холодильника, снимите прикрепленные к ней металлические разъемы.

Шаг 6: Используйте плоскогубцы и зачистите часть каждого из двух проводов.

Шаг 7: Подсоедините провода к корпусу пускового реле и закрепите их изолентой. Таким образом, шаг обхода завершен, и вы снова подключили цепь.

Шаг 8: Вставьте коробку релейной системы обратно так, как вы ее сняли. Не забудьте привинтить крышку к задней стенке холодильника.

Шаг 9: Включите автоматический выключатель, включите холодильник и верните его на место у стены.

Помните, что оставлять холодильник в режиме байпаса слишком долго вредно для его здоровья.

Поэтому вам следует начать с обращения за помощью к обученному специалисту.

Если техник не может приехать к вам домой прямо сейчас, вы можете использовать метод обхода, описанный здесь, чтобы тем временем охлаждать скоропортящиеся продукты.

Тем не менее, вы должны оставаться рядом с холодильником, чтобы следить за его перегревом. Если это начнет происходить, позвоните соседу, чтобы узнать, можете ли вы хранить еду в его холодильнике, так как лучше отключить холодильник до прибытия техника.

Необходимые инструменты

Вам потребуется подготовить некоторые основные инструменты для обхода пускового реле на холодильнике. Скорее всего, они уже лежат у вас в гараже. Среди них:

• Обычная и плоская отвертки
• Изолента
• Плоскогубцы

Что делает пусковое реле в холодильнике?

Пусковое реле холодильника имеет решающее значение для его работы, поскольку оно управляет компрессором. Если пусковое реле дает сбой, компрессор не сможет поддерживать холод внутри вашего холодильника.

Возможно, вы впервые слышите слово «компрессор», но вы, вероятно, уже слышали его бесчисленное количество раз — это что издает гудящий звук, когда в вашем холодильнике включается охлаждение.

Признаки поломки системы пускового реле

Есть несколько признаков, которые указывают на то, что в вашем холодильнике проблема с пусковым реле. Давайте посмотрим на каждый.

1. Холодильник не охлаждает

Тепловатый холодильник является одним из главных признаков того, что в вашем холодильнике проблема с пусковым реле. В некоторых случаях вы можете услышать, как ваш холодильник редко гудит. Но если пусковое реле имеет сильные повреждения, вы его вообще не услышите.

2. Шум щелчков

Точно так же, как вы можете услышать гул компрессора, вы также можете услышать звук одиночных щелчков, когда пусковое реле включает компрессор. Однако, если ваше пусковое реле неисправно, вам не удастся каждый раз включать компрессор.

Таким образом, вы, скорее всего, услышите частые щелчки без последующего гула. Если предположить, что проблема заключается в неисправном пусковом реле, щелчки обычно происходят с интервалом в 2–5 минут.

3. Испытание на тряску и дребезжание

Последний способ определить, не работает ли пусковое реле, — это выполнить испытание на тряску и дребезжание. Начните с отключения холодильника. Затем откройте отсек, который находится сзади — там находятся компрессор и пусковое реле.

После отключения пускового реле слегка встряхните его. Вы не услышите шума, если пусковое реле в хорошем состоянии. Однако, если он гремит, вам необходимо установить новое реле.

В качестве предостережения: если вы не слышите дребезжания, но ваш холодильник отображает две другие проблемы, описанные здесь, проблема, скорее всего, связана с компрессором. К сожалению, компрессоры являются более дорогостоящими и более сложными в ремонте, чем пусковые реле.

Что вызывает неисправность реле холодильника?

Помимо старости, есть несколько распространенных причин, которые приводят к выходу из строя системы пускового реле холодильника.

Электрические скачки

Ни для кого не секрет, что электрические скачки вредны для электроники, и холодильники не являются исключением. Во время скачка напряжения пусковые реле получают слишком большую электрическую нагрузку.

В результате они начинают перегреваться и даже могут плавиться. Когда это происходит, реле срабатывает и может даже расплавиться от слишком сильного нагрева.

Проблема с двигателем

Если двигатель вашего холодильника выходит из строя, через проводку может проходить слишком большое напряжение. Отказ двигателя может быть результатом слишком частого включения и выключения компрессора. Из-за нагрузки на двигатель может произойти перегрев, который вызовет такие же проблемы с пусковым реле, как скачки напряжения.

Иногда все, что нужно реле стартера, — это сброс вместо совершенно новой детали. Чтобы определить, так ли это, отключите холодильник от сети и подождите, пока металл реле не остынет. Если металл реле уже начал плавиться, вы, скорее всего, увидите, как оно возвращается к своей прежней форме.

После того, как он остынет, снова подключите холодильник к сети. Если у вас больше нет признаков поломки системы реле, скорее всего, вы вовремя обнаружили проблему. Однако, если проблема не устранена, вам необходимо заменить пусковое реле новым реле, чтобы избежать необратимого повреждения вашего холодильника.

Заключение

Обход пускового реле холодильника следует использовать только как временное решение. Поэтому следует как можно скорее приобрести новое пусковое реле.
