Подключение компрессора в 11 шагов

Правила установки компрессора изложены в ПБ 03-581-03. В этом документе содержаться все основные требования и положения, которые необходимо учесть при подключении компрессорного оборудования.

Мы в рассмотрим некоторые из них , для того чтобы обратить ваше внимание на некоторые особенности подключения компрессорного оборудования на производстве. Итак…

1. Вскрыть упаковку, проверить комплектность, убедиться в отсутствии механических повреждений.

ВНИМАНИЕ ! Эксплуатация компрессора, имеющего механические повреждения, категорически запрещена!

2. Необходимо внимательно изучить инструкциюпо эксплуатации компрессора. Лучше, если этим займется специально назначенный и достаточно обученный человек, имеющий электротехническую подготовку и навыки работы с железом, который будет в дальнейшем заниматься эксплуатацией оборудования.

3. В соответствии с рекомендациями, изложенными в руководстве по эксплуатации,подобрать и оборудовать место, где в дальнейшем будет установлен компрессор.

Для монтажа компрессорной установки требуется только ровный пол с достаточной несущей способностью. Для компрессора требуется твердое и ровное основание, которым может быть, асфальтовое покрытие, плита из бетона или уплотненный гравий.

Состояние окружающей среды, а именно содержание в воздухе пыли, воспламеняющихся и агрессивных веществ всегда учитывается при создании компрессорной. Площадь под компрессорное оборудование учитывает возможности будущего расширения и доступа к компрессору при проведении технического обслуживания. Кроме того, габаритная высота помещения должна быть достаточной для подъема электродвигателя или другого узла, если возникнет такая необходимость. Компоненты компрессорной техники достаточно тяжелы, поэтому пространство компрессорной должно предоставлять возможность использования погрузочной техники.

Для нормальной работы компрессора температура окружающей среды в помещении должна находиться в пределахот +5° C до +40° C. Место установки винтового компрессора должно быть защищенным от влаги (атмосферных осадков), просторными оборудованным хорошей естественной вентиляцией.

Для удобства обслуживания компрессор устанавливается на расстоянии не менее 1 м от стен. Свободное пространство вокруг компрессора необходимо и для нормальной циркуляции вокругнего охлаждающего воздуха.

ВНИМАНИЕ! Если помещение компрессорной мало , а расстояние от компрессора до стен менее 1 м, и высота потолков менее 2,5 м , то следует обратиться в специализированную организацию, которая подготовит проект по обеспечению помещения компрессорной принудительной вентиляцией.

Естественная аэрация просто использует физические законы: холодный воздух тяжелее тёплого воздуха и, следовательно, он остаётся внизу; тёплый воздух, как более лёгкий, поднимается вверх. Таким образом, при нагревании компрессора, в помещении возникает восходящий поток воздуха. Компрессор должен быть расположен как можно ближе к окну вентиляции. Не должно быть “короткого пути” потока воздуха от входного к выходному отверстию. Верхний предел использования естественной аэрации для охлаждения компрессоров с двигателями до 16 КВт, она недостаточно эффективна для компрессоров с большей мощностью.

4. После выбора места для установки компрессора, приподнять его подъемником ,длиной не менее 900 мм и установить на четыре антивибрационных опоры.

ВНИМАНИЕ ! Не закреплять компрессор жестко к полу!

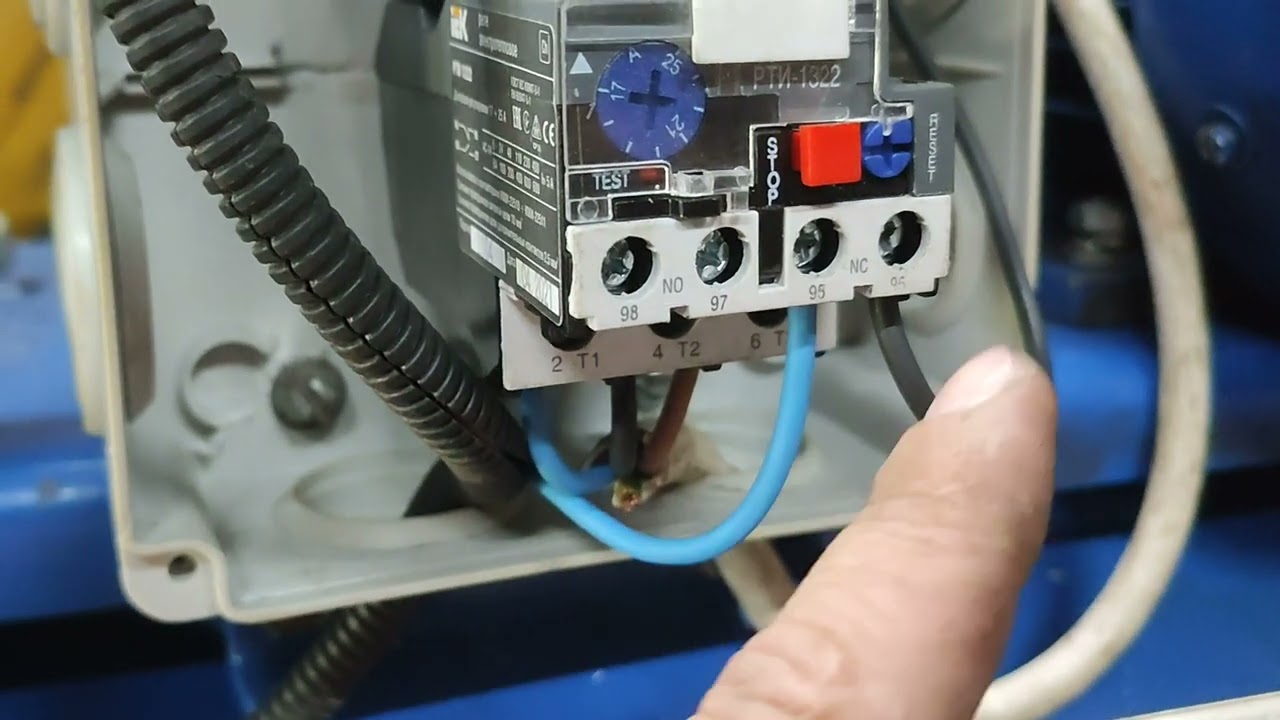

5.Подключить компрессор к электросети, В соответствии с рекомендациями, изложенными в руководстве по эксплуатации. Подключение должен проводить специалист,имеющий соответствующую квалификацию. Розетку и автоматический выключатель установить на расстоянии не более 3 м от компрессора.

ВНИМАНИЕ ! НЕЛЬЗЯ ПОДКЛЮЧАТЬ КОМПРЕССОРНОЕ ОБОРУДОВАНИЕ ЧЕРЕЗ УДЛИНИТЕЛЬ!

6.Проверить напряжение в электросети. Оно должно соответствовать напряжению, указанному на заводской табличке (возможен допуск +/- 6%).Например, если на табличке указано напряжениепитания 400 В, то минимальное значение величины напряжения электросети должно составлять 376 В,а максимальное значение напряжения не должно превышать 424 В.

7.При первом пуске компрессора необходимо проверить направления вращения винтового блока. Правильное направления вращения обязательно указывается в данном случае оно указано на панели корпуса компрессора и на корпусевинтового блока. Последовательность фаз имеет очень важно значение. ВНИМАНИЕ ! Даже незначительное время вращения электродвигателя и винтового блокав обратном направлении может привести к отказу компрессора!

После приобретения компрессора обязательно уточнить у продавца : установлено ли на нем реле контроля фаз! Это можно узнать из описания оборудования или проверить по электрической схеме, которая обязательно представлена в руководстве по эксплуатации компрессора. Если реле контроля фаз не входит в конструкцию компрессора, то его необходимо установить дополнительно! Это позволит избежать выхода из строя элементов электрической части компрессора и винтового блока.

8.Подключить компрессор к пневматической магистрали. Подключение компрессорак магистрали должно производиться через гибкий шланг. Подключать компрессор напрямую к жесткому (стационарному) трубопроводу запрещено!

Подключение проводится либо через кран, установленный на ресивере, либо через выходное отверстие на осушителе (на компрессорах, имеющих встроенный рефрижераторный осушитель).

ВНИМАНИЕ ! Гибкий шланг должен иметь большийили такой же диаметр, как и выходной штуцер (выходной кран) компрессора. Обратный клапан между компрессороми пневматической магистралью не устанавливать! Он уже установлен внутри компрессора.

9.Проверить уровень масла. Он должен находиться по средней линии смотрового окошка.При необходимости долить масло до требуемого уровня, не допуская его утечки и попадания на наружные поверхности компрессора.

10.Проверить натяжение приводных ремней.Рекомендации по допустимому натяжению приводных ремней и правилу их контроля приведены в руководстве по эксплуатации компрессора.

11.Проверить, не заблокирована ли кнопкааварийной остановки компрессора EMERGENCY-STOP или ALARM-STOP ? В блокировки —разблокировать ее (легким поворотом).

Поздравляем У ВАС все получилось !
