Как переделать морозильную камеру в холодильник: Совет 1: Как сделать морозильную камеру

Содержание

Можно ли и как сделать морозильную камеру своими руками

Часто домашняя стандартная морозилка не вмещает все продукты, которые необходимо заморозить. Чтобы купить новую, придется потратить немаленькую сумму. Поэтому начинаются поиски альтернативных способов заморозки. Как вариант — самостоятельно изготовить морозилку. Разберемся, можно ли сделать морозильную камеру из старого холодильника своими руками.

Из каких материалов можно создать морозильную камеру

Перед тем как начать создание собственного проекта, нужно изучить основные принципы работы морозильного агрегата. Это позволит осмысленно подойти к поставленной задаче и при необходимости улучшить собранную самостоятельно технику.

Морозилка, изготовление которой происходит в домашних условиях, состоит из следующих элементов:

  • компрессор;
  • испаритель;
  • холодильная камера;
  • терморегулятор;
  • конденсатор;
  • трубка.

Элементы морозилки

Принцип действия

Чтобы морозильное оборудование работало, необходимо приобрести специальное вещество – фреон. Эта жидкость способна закипать при отрицательной температуре. Именно фреон будет циркулировать по системе во время работы агрегата.

Чем ниже давление хладагента в соединительных трубках, тем меньше температура закипания. Все вышеперечисленные элементы, за исключением камеры, соединяются между собой при помощи трубок.

При закипании жидкости холодильная камера начинает работать, и внутри нее температура опускается. Далее пар из испарителя направляется в конденсатор и там вновь превращается в жидкость.

Если установка мощная, то необходимо использовать вентилятор, который поможет охладить радиатор.

Принцип функционирования морозилки – превращение вещества, которое циркулирует по трубкам в пар и обратно.

Какие виды замораживающих устройств можно создать самому

Вариантов для самостоятельного создания морозильного устройства существует множество. Все зависит от того, какое количество денег будет направлено на проект. Для каждого способа используются различное оборудование и материалы.

Итак, существуют следующие варианты изготовления морозильной камеры своими руками:

  • из старого холодильника;
  • из пустого контейнера или другого помещения;
  • из погреба.

Первые два пункта предполагают использование готовой охлаждающей системы. Последний способ наиболее трудозатратный.

Можно реализовать проект из сэндвич-панелей, которые продаются в специализированных магазинах. Но цена на них будет практически такой же, как и на новую морозильную установку. Эти панели можно заменить на пеноблоки, результат будет тот же.

Структура пеноблока

Как использовать возможности старого холодильника

В старых моделях холодильников встроены достаточно мощные компрессоры. Они смогут обеспечить большой объем камеры достаточно низкой температурой. Чтобы все заработало, нужно только создать перегородку с теплоизолирующими свойствами, которая сможет легко удерживать холод.

Морозилка из старого холодильника

Для создания перегородки понадобятся следующие материалы:

  • одна решетка-полка из холодильника;
  • подложка из пенополистирола с фольгой на одной из сторон;
  • мешок из полистирола для строительного мусора;
  • застежка-липучка.

Расширение морозильной камеры в старом холодильнике

Сначала необходимо измерить ширину и высоту двери, которая будет находиться в холодильнике. Высота измеряется от верхней полки, именно она будет служить дном новой камеры. Мерки глубины также понадобятся.

После того как записаны все мерки, нужно раскроить теплоизоляционный материал. Получится два полотна. Одно будет служить для теплоизоляции полки, другое – двери. Кусок материи, который предназначен для полки, скотчем приклеивается к решетке.

Мешок для мусора должен подойти по ширине и длине и иметь примерно следующие размеры: ширина как у холодильника и плюс 3 см на застежку-липучку. Длина должна быть на 10 см больше, чем мерки снятые с холодильника (высота двери и глубина камеры).

Текстильная застежка при помощи швейной машинки крепится к строительному мешку для мусора. Она пришивается по трем сторонам: по дну мешка и по обеим вертикальным сторонам.

В мешок укладывается теплоизоляция. Сторона с фольгой должна быть обращена внутрь морозилки, чтобы легко отражать холод. Чтобы внутренности мешка не смещались, можно прошить его сверху по диагонали. Края срезов можно зафиксировать скотчем. Предварительно в холодильнике нужно убрать лишние детали – старую дверь морозилки и поддон под ней. Также нужно прикрепить вторую часть застежки к корпусу холодильника при помощи маленьких саморезов. Лента надежно фиксирует дверку, главное, следить за ее герметичностью.

Новые возможности старого холодильника

Дополнительный вариант

Схема преобразования старого холодильника в морозилку следующая:

  • Разборка морозильной камеры.

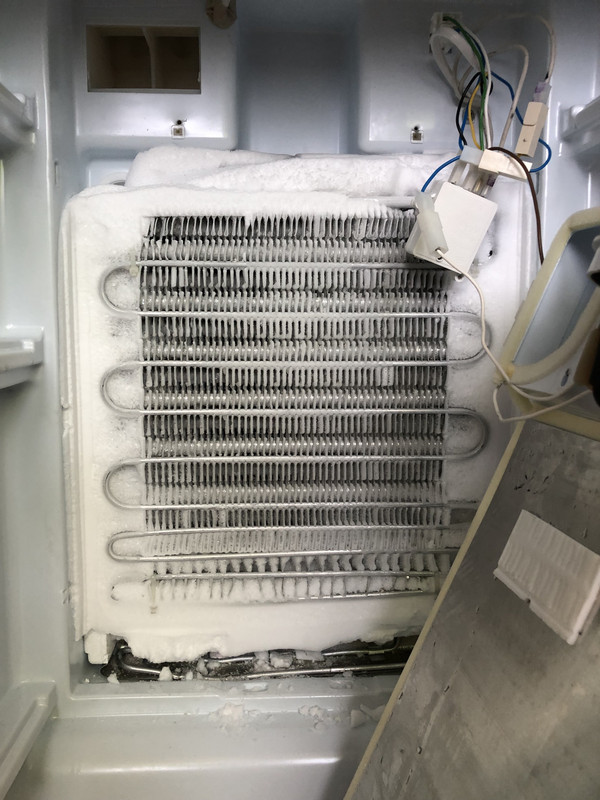

  • Демонтаж испарителя.
  • Закрепление испарителя на дальней стенке холодильника.
  • Установка датчика.
  • Проверка работоспособности.

Все модели имеют свои особенности, поэтому разбираться могут по-разному. Если холодильник работоспособный, то следует очень аккуратно обращаться с трубками, по которым проходит жидкость.

Чтобы достичь необходимого охлаждающего эффекта, нужно правильно подобрать место, на котором будет располагаться датчик.

Если холодильник сломан, то переделывать его в морозильную камеру не всегда целесообразно. Но в любом случае можно найти причину поломки и, если она не требует дорогостоящего ремонта, исправить ее.

Создание морозильной камеры из пустующего помещения

Чтобы помещение превратить в морозильную установку, придется выполнить следующие действия в той последовательности, в которой они указаны:

  • Создать из деревянных брусков решетку, она должна затронуть всю комнату.
  • Уложить пленку-отражатель.
  • Ячейки между брусками заполнить утеплителем.
  • На стыки положить фольгу и закрепить скотчем.
  • Затем обшить помещение оцинкованными листами.
  • Обработать герметиком все швы.
  • Установить стеллажи.
  • Монтаж готового моноблока и датчиков, которые отвечают за регулировку автоматики.
  • Устанавливается дверь, покрытая утеплительным материалом. Она не должна оставлять зазоров.
  • Проверка работоспособности.

Создание морозильной камеры из пустующего помещения

Для погребов система еще проще: нужно только заделать щели, уплотнить дверь. Также потребуется установка специальной сплит-системы.

Сборные камеры из панелей

Для создания морозильной камеры нужно будет приобрести сэндвич-панели, которые соединяются при помощи пазов. В комплект вместе с панелями входит дверь, у которой есть замок и ручка. Чтобы выйти из камеры при запертой двери, производители предусмотрели аварийную кнопку.

Схема монтажа

Чтобы собрать морозильную камеру из панелей, придется соблюдать следующие этапы:

  • Собирается пол. Панели для пола изготовлены из оцинкованного железа.
  • Швы обрабатываются герметиком, и панели плотно соединяются друг с другом.
  • Собираются стены. Можно начать с любого угла. Сначала составляется прямой угол из двух панелей и углового элемента, который также входит в комплект.
  • После того как угол готов, собираются стены. Движение происходит по кругу, и в итоге стены замыкаются.
  • Установка потолка. Самый сложный этап. Нужно, чтобы пазы стен совпали с потолочными пазами. В данном случае придется позвать помощника.
  • Монтаж двери.

Это достаточно дорогой способ создания морозилки, но устройство получается долговечным и надежным.

Так выглядит морозильная камера из сэндвич-панелей

Существуют также неразборные морозильные установки из сэндвич-панелей. Их монтаж намного сложнее и требует специальных навыков и опыта работы с данными конструкциями. Преимущество в том, что холодильное помещение может иметь индивидуальную конфигурацию, зависящую от особенностей здания.

Альтернативные способы

Небольшую морозильную камеру можно создать, используя элементы Пельтье. Это пластины, одна сторона которых излучает тепло, а другая — холод. Рабочий процесс происходит следующим образом:

  • Необходимо найти пенопластовую, деревянную или картонную коробку примерно 30 на 60 см. Далее придется термоизолировать ее стенки.
  • В коробке нужно вырезать квадратное отверстие, туда вставляются вентилятор и элементы Пельтье.
  • Подключать устройство можно к аккумулятору или к любому имеющемуся блоку питания.

Также из погреба можно создать ледник. Для этого по стенам и полу необходимо уложить трубы, которые в свою очередь заполняются керосином. С помощью такой конструкции низкие температуры поддерживаются даже летом. Но для этого варианта придется потратить немало средств.

Вид современного погреба-ледника

Морозильная камера позволяет хранить долгое время молочные продукты, а также рыбу и мясо. В летний период можно заготавливать большое количество ягод. Хранилище, созданное своими руками, может быть любого объема или площади. Также можно самостоятельно отрегулировать температуру.

Если необходимы максимально низкие градусы, то охладительная установка снабжается мощными приборами. Если температура +10 градусов устроит, тогда подойдет хорошо оборудованный подвал или погреб.

Мы попытались разобраться, как сделать из старого холодильника морозильную камеру. Это не всегда бывает просто, но в большинстве случаев вполне реально. В результате получается агрегат нужного размера, температурного режима и мощности охлаждения. Также можно сэкономить на монтаже, не обращаясь к мастерам, занимающимся данным видом работ.

процесс создания и другие варианты изготовления морозильного устройства.

Часто при покупке нового холодильника старый ещё остаётся работоспособным и продолжает службу своим владельцам в дальнем углу квартиры или дачи в качестве резервного варианта. Если у хозяев возникает потребность в дополнительном пространстве для глубокой заморозки продуктов, такой экспонат иногда становится претендентом на то, чтобы быть переделанным в большой морозильник.

Ниже пойдёт речь о том, как из обычного холодильника сделать морозильную установку своими силами.

Содержание статьи

Принцип действия морозильной камеры

До того как начать конструирование морозильного шкафа, стоит внимательно изучить принцип его действия.

Морозильная установка действует по аналогии с кондиционером, который забирает тепло в небольшом, теплоизолированном пространстве. Перенос тепла изнутри устройства наружу осуществляется хладагентом, в роли которого, как правило, используется фреон. Он находится в замкнутом контуре и переходит из жидкого состояние в газообразное с поглощением тепла, и обратно – с выделением тепловой энергии. В

ажными узлами морозильного устройства являются: конденсатор, компрессор, испаритель, терморегулятор, трубки, образующие контур, и, собственно, внутренний пространство холодильной камеры.

Цикл теплообмена проходит по следующему алгоритму.

  1. Хладагент, находящийся в жидком состоянии, при попадании в испаритель с низким давлением начинает закипать (испаряться). Этот процесс происходит при поглощении большого количества энергии – таким образом, температура в камере снижается.
  2. После этого фреон в газообразном состоянии нагнетается компрессором и попадает в конденсатор. Под действием высокого давления он сжижается. В ходе этого процесса выделяется тепло, которое выводится прибором в наружу в конденсаторе, охлаждаемым температурой окружающего воздуха.
  3. После этого жидкое вещество поступает в капиллярные трубки и подаётся снова в испаритель, где давление резко падает. Цикл начинается заново.
  4. В случае если температура падает ниже заданного уровня на пару градусов, мотор временно выключается. Когда она поднимается на 2–3 градуса выше, он запускается вновь.

Как сделать из холодильника морозильную камеру

Этот вариант является самым простым при создании морозильника своими руками.

Прежде всего необходимо разобрать морозильный отсек и демонтировать испаритель. После этого следует утеплить внутреннее пространство, которое станет новой морозильной камерой. После этого нужно развернуть испаритель и зафиксировать его на задней стенке морозилки. Ответственным пунктом является следующий шаг, на котором вы должны выбрать правильное место для установки датчика температуры. В зависимости от выбора морозильник будет поддерживать заданную температуру с той или иной точностью.

После установки датчика необходимо убедиться в герметичности образовавшейся камеры, проверить контур хладагента и при необходимости выполнить дозаправку.

ВНИМАНИЕ! Для диагностики холодильного контура и заправки фреона необходимо использовать специализированный инструмент. Во избежание целостности контура необходимо крайне осторожно производить манипуляции с капиллярными трубками, избегая их чрезмерных перегибов.

На последнем этапе следует включить модернизированный агрегат и протестировать его в работе.

ВАЖНО! КПД самостоятельно переделанного морозильника будет существенно хуже, чем у созданного в промышленных условиях, поэтому его энергоэффективность будет ниже, а потребление электричества – больше.

Какие ещё есть варианты создания морозильной камеры своими руками

Помимо преобразования старого холодильника, существует множество вариантов создания морозильных установок, требующих различный уровень квалификации, инструментов и материалов. Рассмотрим некоторые из них.

Небольшая комната в качестве морозильника

По периметру помещения устанавливают обрешётку из деревянного бруса. После этого укладывают отражающий материал. Образованные обрешёткой ячейки плотно заполняют утеплителем, толщиной не менее 10 см. Все щели и стыки необходимо заделать посредством алюминиевого скотча. После этого стены покрываются тонкими листами оцинкованного металла, образовавшиеся швы надёжно герметизируют. Охлаждающим ядром морозильной комнаты может послужить обычный моноблок. Выбирается оптимальное место для установки термодатчика, который подключается к системе автоматического регулирования. Окончательный штрих – изготовление хорошо утеплённой двери, которая плотно примыкает к коробке в затворенном состоянии.

Морозильная камера из сэндвич-панелей

Одним из бюджетных решений для создания камеры для заморозки большой вместительности может послужить конструкция на основе сэндвич-панелей. Принципы организации работ такие же, как в случае обустройства комнаты, описанном в предыдущем пункте. Сэндвич панели собираются в конструкцию требуемых размеров и конфигурации в соответствии с правилами их стандартного монтажа.

При создании таких морозильных помещений нужно следить за отсутствием тепловых мостов – теплопроводных перемычек между внешней и внутренней обшивкой инженерной конструкции.

Для борьбы с образованием тепловых мостов на стыках в углах конструкции делаются специальные прорези внутри угловых элементов в местах их выхода во внешнюю среду.

Мероприятия по борьбе с тепловыми мостами также необходимо проводить при стыках холодильных секций, поддерживающих разный уровень температуры.

Для двери, как при оборудовании комнаты с капитальными стенами, следует предусмотреть качественный затвор и утепление. Лучше всего для этого использовать специальную пенополиуретановую термодверь.

Другие варианты создания морозилок

Ниже перечислены другие идеи, которые могут лечь в основу изготовления самодельных морозильных систем:

  • использование в качестве пространства для морозильника корпус транспортного контейнера;
  • обустройство складского помещения;
  • для изготовления небольшого морозильного ларя, охлаждающего содержимое до умеренной температуры (‑10 0С), можно использовать элементы Пельтье;
  • создание внутри помещений конденсатора холода, действующего по принципу ледника, например, использование подвальных помещений, опоясанных замкнутой системой трубопроводов с хладагентом (например, керосин), который концентрирует холод в зимний сезон и поддерживает низкий уровень температуры в теплое время года.
