Сопротивление рабочей и пусковой обмотки однофазного двигателя

Содержание

• 1 Сопротивление обмоток. Начнем с основ
  • 1.1 Электросопротивление, понятие проводимости
  • 1.2 Что влияет на величину сопротивления, которое выдает проводник: коротко о материале, размерах и температуре
• 2 Измерение сопротивления обмотки электроприводов
  • 2.1 Зачем проверять сопротивление обмоток в электроприводе
  • 2.2 Приборы, которыми измеряют сопротивление
• 3 Работа и устройство однофазного асинхронного двигателя
  • 3.1 Как происходит запуск
  • 3.2 По какому принципу работает
  • 3.3 Механизм работы
    • 3.3.1 Проверка конденсатора мультиметром
  • 3.4 Схема для подключения
• 4 Как определить рабочую и пусковую обмотки, измерив сопротивление их выводов
• 5 Подведем итог

Однофазные двигатели стали популярными из-за низкой стоимости и простых правил эксплуатации. Но они все же требуют к себе немного внимания, например, периодического измерения сопротивления обмоток. К тому же, такая процедура поможет отличить пусковую обмотку от рабочей, если шильдика нет.

Рабочая и пусковая обмотки в однофазном двигателе

Прежде чем говорить о сопротивлении обмоток статора в однофазном двигателе, нужно иметь понятие о сопротивлении в общем.

Электросопротивление, понятие проводимости

Все тела, пропускающие через себя электроток, могут оказывать этому току некое сопротивление. Свойственное проводникам препятствование тому, чтобы через них проходил ток, и получил название электросопротивления.

Сопротивление металла электричеству объясняется электронной теорией. Двигаясь по проводнику, электроны постоянно встречаются с атомами и остальными электронами. Их взаимодействие между собой приводит к потере некоторого количества энергии со стороны электронов. Они буквально сопротивляются своему движению. Величина сопротивления разных проводников будет разной. Все зависит от их атомного строения.

Таким же образом можно объяснить и сопротивление электрическому току, которое оказывают жидкости и газы. Разница лишь в том, что таких материалах и веществах его оказывают не электроны, а частицы молекул, имеющие определенный заряд.

В вычислениях сопротивление принято обозначать с помощью букв R (r).

Единицей измерения электросопротивления в Международной системе единиц является Ом.

Ом – это сопротивление столба из ртути длиной 106, 3 см и сечением 1 мм2 (при условии, что температура составляет 0° С).

Допустим, сопротивление, оказываемое проводником, равна 4 Ом. Записать это нужно следующим образом: R = 4 Ом; r = 4 Ом.

Чтобы измерять большие электросопротивления, существует официальная единица мегаом. 1 мегаом = 1000 000 Ом.

Чем больше величина электросопротивления конкретного проводника, тем хуже через него проходит электроток. Это правило действует и в обратную сторону. Чем меньше проводник «сопротивляется», тем легче току через него проходить.

Измерение проводимости раствора

Из этого можно сделать логичный вывод: со стороны возможности тока проходить через материал, рассматривают две взаимосвязанные величины: электросопротивление и электропроводность.

Электропроводность говорит о способности вещества или материала к пропусканию тока через себя.

Электропроводность – это обратное значение электросопротивления. Следовательно, выразить ее можно как 1/R. Обозначают ее, как правило, с помощью буквы g.

Что влияет на величину сопротивления, которое выдает проводник: коротко о материале, размерах и температуре

Как мы уже выяснили, величина сопротивления того или иного проводника по большей части зависит от того, из какого материала он сделан. Чтобы охарактеризовать электрическое сопротивление разных веществ, ученые ввели в оборот понятие удельного сопротивления.

Удельное сопротивление – электросопротивление, оказываемое проводником, длина которого 1 м, а площадь поперечного сечения = 1 мм2. Обозначают величину с помощью греческой буквы р. Все материалы, из которых делают проводники, имеют свое удельное сопротивление.

Длина электропроводника имеет непосредственное влияние на его результат его электросопротивления. Высокое сопротивление – высокий показатель. И наоборот.

Обратную пропорциональность сопротивление имеет с площадью поперечного сечения проводника. Толстый проводник будет обладать более низким сопротивлением, чем тонкий, сделанный из того же материала.

Для лучшего понимания данной зависимости можно представить две пары сосудов, которые сообщены между собой. Только вот одна пара имеет тонкую соединяющую их трубку, а другая – толстую. Если обе системы будут заполняться водой, при каких условиях она быстрее перейдет во второй сосуд? Верно, в тех, где трубка толще. Ведь объемная трубка не так сопротивляется воде, как узкая.

По такому же принципу электрический ток легче и быстрее проходит через толстый проводник, ведь он окажет меньшее сопротивление.

Как посчитать сопротивление конкретного проводника? Для этого вам нужно узнать его удельное сопротивление (р), его точную длину в метрах (l) и площадь поперечного сечения (S). Получим:

R = p l / S.

Если ваш проводник имеет круглую форму, площадь его поперечного сечения считают с помощью числа Пи (оно равно 3,14) и диаметра самого проводника (d):

S = Пи х d2 / 4

Длину проводника можно определить, используя площадь поперечного сечения, сопротивление и удельное сопротивление:

l = S R / p.

С помощью данной формулы можно узнать все основные характеристики любого проводника. Для этого нужно, чтобы все остальные величины из формулы были известны.

Если нужно найти площадь сечения, формула выглядит так:

S = p l / R

А вот есть неизвестным параметром является удельное сопротивление, то искать его нужно следующим образом:

р = R S / l

Последняя формула будет полезна в том случае, если вы знаете остальные ее величины: сопротивление и длину проводника, а вот материал нужно найти, ведь определить невооруженным глазом его иногда очень сложно. Полученный результат нужно найти в специальной таблице, которая содержит данные об удельном сопротивлении всех проводников.

Последнее, но не менее важное условие измерения электрического сопротивления – температура воздуха окружающей среды.

Ученые давно выяснили, что повышение температуры воздуха, при котором измеряется сопротивление проводника, связано с повышением его сопротивления. Естественно, с понижением температуры, снижается и величина сопротивления. От материала проводника это явление почти не зависит: при изменении температуры на 1°C, сопротивление изменяется на 0,4%. Значение усредненное и верное только для тех проводников, которые сделаны из чистого металла.

Нужно отметить, что для жидкостей и угля такое правило не работает, зависимость тут обратная: увеличение сопротивления происходит с уменьшением температуры воздуха вокруг.

Электронная теория имеет объяснение и такому явлению. Звучит оно следующим образом: нагреваясь, проводник получает такую тепловую энергию, которая, в конце-концов, поступает ко всем атомам вещества. Результат этого нагревания – более интенсивное движение этих самых атомов. Возрастание движения атомов, в свою очередь, становится причиной большего сопротивления направленному движению свободных электронов. Вместе с этим растет и показатель сопротивления проводника в целом. А вот при понижении температуры условия движения свободных электронов улучшаются, а значит, падает и величина сопротивления.

Сверхпроводимость

Этим можно объяснить еще более интересную возможность проводников – сверхпроводимость.

Сверхпроводимости материалов (т. е. сопротивление которых равно нулю) можно добиться при снижении температуры до абсолютного нуля (нуль по Кельвину) – -273° C. При такой температуре все застывает, в том числе и атомы проводников. Это значит, что препятствовать движению электротока ничего не сможет.

Электрические двигатели, производимые сегодня, отличаются своей высокой надежностью. Они могут работать десятилетиями, если их грамотно и вовремя обслуживать. В понятие обслуживания однофазного двигателя входит смазка подшипников, их своевременная замена, а также контроль за состоянием обеих обмоток статора.

Зачем проверять сопротивление обмоток в электроприводе

Измерять сопротивление обмоток необходимо, даже если двигатель долгое время стоял без дела. Любые изменения в температурном режиме или влажности помещения могут оказывать влияние на изменчивые свойства машины. Сопротивление может снизиться под влиянием влаги, так что перед подключением мотора к сети обязательно нужна проверка сопротивления обмотки.

Существуют правила технической эксплуатации электрических установок потребителей, которые требуют проведения замеров сопротивления перед включением прибора после ремонта (текущего или капитального), а еще во время плановых испытаний. Они должны проводиться каждые три года.

Сопротивление после любого из ремонтов также помогает понять, насколько качественно была выполнена работа.

Приборы, которыми измеряют сопротивление

Для начала скажем о том, что измерение величины сопротивления всех обмоток проводят относительно корпуса и между самими обмотками.

Механический мегаомметр

Чтобы измерить сопротивление обмоток в статоре однофазного двигателя относительно корпуса используют мегаомметр. Этот прибор позволяет получить наиболее точные результаты, он удобен и компактен. Состоит мегаомметр из собственно омметра и генератора постоянного электротока (он магнитоэлектрический).

Чтобы проверить сопротивление между обмотками, достаточно использовать мультиметр. Вот алгоритм проверки:

1. Сначала проверьте, нет ли замыкания на корпус. Помните, что значения на мультиметре всегда приблизительные.
2. Переведите мультиметр в режим омметра, установите максимальные значения измерений.
3. Один щуп присоедините к корпусу двигателя. Если контакт есть, то можно присоединять и второй. Следите за показаниями.
4. Если не заметили сбоев, коснитесь одним из щупов вывода фаз.
5. Если изоляция качественная, вы увидите очень высокий показатель на экране. Значение сопротивления может доходить до тысяч мегаом.

Если сопротивление обмоток измеряется в электродвигателе, номинально напряжение которого равно 3000 В (или меньше), нужно использовать мегаомметр, напряжение которого 1000 В. А если номинальное напряжение машины больше 3000 В, то понадобиться тестер, способный выдерживать напряжение 2500 В.

Фазосдвигающий элемент однофазного асинхронного двигателя нужно обязательно отключить от обмотки перед началом их обследования.

Двигатель имеет две фазы, однако работает лишь одна из них. Поэтому его и называют однофазным. Как и любая другая подобная машина, однофазный движок состоит из двух основных частей: статора (статичен) и ротора (подвижен). Их основа – электротехническая сталь. Это асинхронная машина, в которой неподвижная основная обмотка лишь одна (работающая или главная). Она и подключена к источнику переменного тока. Важнейшее преимущество такого электродвигателя – простота строения: ротор представляет замкнутая обмотка по типу беличья клетка. Главный минус – низкое значение пускового момента и коэффициента полезного действия (КПД).

Вращающееся магнитное поле

А вот главным минусом однофазного тока является тот факт, что он не может генерировать вращающееся магнитное поле. Поэтому однофазный двигатель никогда не начнет работу самостоятельно, даже если включить его в сеть.

Для возникновения магнитного поля, которое сможет запустить ротор в работу, статор однофазного двигателя должен быть оборудован двумя обмотками. А еще она должна быть перпендикулярно смещена рабочей фазе.

Чтобы осуществить такой сдвиг важно использовать фазосдвигающие элементы. Ими могут послужить резистор или катушка индукции, но наилучшие показатели двигатель будет выдавать, если в цепь включен конденсатор.

Есть, так называемые, конденсаторные электродвигатели. В них работают обе катушки на протяжении всей работы мотора. Пусковая (вспомогательная) обмотка в них подключена через конденсатор. Их называть однофазными не совсем корректно.

Как происходит запуск

В обмотке подвижной части двигателя индукционный ток может возникать только в том случае, когда силовые линии поля пересекают витки. А для этого скорость вращения поля должна быть немного меньше скорости вращения витков.

Это и стало причиной, по которой двигатель назвали асинхронным.

С увеличением нагрузки на мотор, снижается скорость вращения и повышается его механическая мощность.

По какому принципу работает

1. Ток порождает импульсное магнитное поле в статичной части двигателя. Магнитное поле можно рассматривать как два отдельный с одинаковыми амплитудами и частотами.
2. Если ротор неподвижен, появляющиеся из-за действия поля моменты равных нулю, хоть и разнонаправленны.
3. Если ротор начал движение, соответствующий момент начнет преобладать. Это не даст элементу двигаться в другую сторону.
4. Если необходимые механизмы для запуска ротора отсутствуют, запуститься он не сможет, что приводит к возникновению нулевых моментов.

Пуск выполняет магнитное поле, сформированное благодаря присутствию в статоре двух обмоток: рабочей и пусковой. Объем пусковой меньше, чем рабочей. Дополнительная обмотка подключена к сети, как правило, через емкость. Включается она только на момент запуска двигателя. Если мотор обладает небольшой мощностью, пусковая фаза в нем наверняка замкнута накоротко.

Пусковой нажим

Запускает мотор кнопка, которую нужно удерживать 2-3 секунды. В это время двигатель разгоняется до своей нормальной скорости. Когда клавиша отпускается, отключается пусковая обмотка. Двигатель переходит в однофазный режим работы.

Если нажать пусковую кнопку больше, чем на три секунды, изоляция обмотки может перегреться или даже загореться. Это, конечно, приведет к поломке агрегата, а пожар может нести угрозу здоровью и жизни людей. Более продолжительное время пребывания под нагрузкой может послужить причиной к перегреву, возгоранию изоляции и неисправности приспособления.

Для увеличения надежности машины в ее корпус монтируют центробежный выключатель и тепловое реле. Первый механизм нужен для автоматического отключения пусковой обмотки, когда ротор наберет нужную скорость. Второй механизм служит для отключения перегревшихся обмоток.

Механизм работы

Чтобы устройство нормально работало, его необходимо подключить к однофазной сети с напряжением в 220В. То есть, розетки в любой квартире будет достаточно. Поэтому он и получил такое распространение. Однофазный двигатель стоит буквально во всех наших бытовых электроприборах.

Все электродвигатели такого типа можно поделить на еще два подтипа:

1. В первом случае вспомогательная обмотка работает через пусковой конденсатор только в момент запуска привода. Когда агрегат набирает нужную скорость вращения, она выключается.
2. Второй подвид машин содержит рабочий конденсатор, об этом упоминалось выше. В этой ситуации пусковая обмотка продолжает работу вместе с запустившимся двигателем.

Конденсатор тоже требует проверки сопротивления. Осуществить процедуру можно мультиметром.

Проверка конденсатора мультиметром

Электронный мегаомметр

Понятное дело, что при проверке сопротивления омметру нет равных. Он дает наиболее точные результаты измерения. Это позволяет оценивать целостность диэлектрика. Ведь работоспособность машины зависит от него не меньше, чем от исправности обмоток.

Если вы занимаетесь проверкой дома, точные значения вам ни к чему. Тут главное найти (или не найти) поломку. Мультиметр с этим справляется отлично.

Замеры проводят так:

• мультиметр включают в режим омметра;
• выставляют максимальное значение – бесконечное;
• измеряют величину сопротивления емкости на выводах.

Работа мультиметра в режиме омметра

Возможны следующие результаты:

1. Сопротивление меньше бесконечности. Прибор неисправен. Возможно вытек электролит или сломан диэлектрик.
2. Сначала заметно небольшое отклонение стрелки, но она вернулась на место. Конденсатор функционирует исправно.
3. Стрелка тестера зафиксировалась на одном из значений. Это также говорит о наличии поломки в приборе.

Любой привод можно снять с одного электромотора и подключить к другому. Как пример, двигатель с холодильника (если он исправен) будет отлично функционировать в газонокосилке.

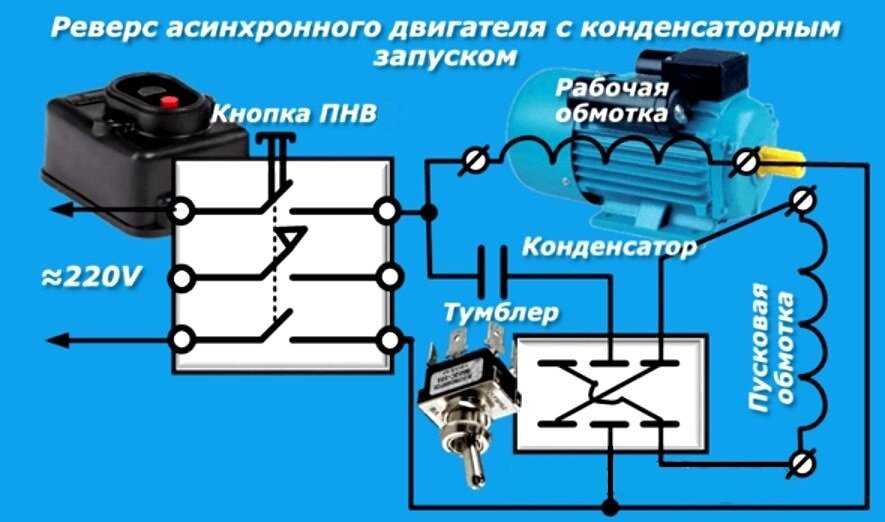

Схема для подключения

Всего существует три схемы, по которым можно подключить однофазный асинхронный двигатель с конденсатором:

1. Пусковая обмотка работает через конденсатор, но выключается, когда ротор набирает нормальную скорость.
2. Вспомогательная обмотка работает вначале, но подключается через сопротивление.
3. Вспомогательная обмотка работает через конденсатор на протяжении всей работы электродвигателя.

Чтобы измерить величину сопротивления обмоток в однофазном двигателе вам нужен мультиметр, включенный в режиме измерения Ом (омметра).

Провода, выглядывающие из электропривода (любую пару) соединяем с щупами на мультиметре, меряем значение.

Если видите на экране цифру один, повторите измерение с любым другим концом.

Запишите величину сопротивления, которое показала выбранная вами пара. Затем щупы мультиметра (все еще в режиме омметра) цепляйте к двум другим выводам, то есть ко второй паре проводов, произведите замер.

Полученные данные тоже обязательно запишите и сравните с первым результатом.

Сопротивление исправной рабочей обмотки всегда будет показывать меньшее значение, чем у вспомогательной. Допустим, вторая пара проводов, показала сопротивление больше. Тогда можно смело утверждать, что первая пара проводов говорит о принадлежности к рабочей обмотке, а вторая, соответственно, к пусковой. И наоборот.

Обозначьте обе обмотки, чтобы впоследствии, когда снова нужен будет ремонт или обычная проверка, не пришлось проделывать все это снова.

Маркировать концы проводов (выводы) можно по современным стандартам:

• знаками U1-U2 помечают главную обмотку;
• знаками B1-B2 помечают вспомогательную обмотку.

Такие обозначения ставятся в тех случаях, когда из двигателя видно четыре вывода, как в вышеописанной ситуации. Однако, на вашем пути может встретиться двигатель, с тремя выводами. Что вы должны делать в такой ситуации?

Итак, замеры каждого из вывода будут приблизительно такими: 10 Ом, 25 Ом и 15 Ом. После того как завершите эти измерения найдите тот вывод, который с двумя другими выводами покажет 10 и 15 Ом. Это провод от рабочей обмотки. Вывод, показывающий сопротивление 10 Ом тоже главный, а тот, что дал результат 15 Ом – пусковой. Он должен быть соединен со вторым главным с помощью конденсатора.

Иногда первоначальные измерения могут показать 10 Ом, 10 Ом и 20 Ом. Это норма, такие обмотки тоже существуют, их тоже ставят на самые разные бытовые электроприборы. Особенность такого двигателя заключается в том, что какая конкретно обмотка будет выполнять роль вспомогательной, а какая главной абсолютно не важно. Просто одну из них (с ролью вспомогательной) подключают через конденсатор.

Сопротивление обмоток – важнейший фактор в работе с электродвигателями. Его своевременное измерение (трижды в год и сразу после ремонта), наряду с остальным техобслуживанием, помогает продолжить работу асинхронной однофазной машины.

С помощью мультиметра, работающего в режиме измерения Ом, можно быстро определить, какая обмотка рабочая, а какая пусковая.

Сопротивление также помогает проверить работоспособность и конденсатора, и обмоток.

Как определить рабочую и пусковую обмотки

Как определить рабочую и пусковую обмотки однофазного электродвигателя

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин. ):

• КД — конденсаторный двигатель
• 25 — мощность 25 (Вт)
• У4 — климатическое исполнение

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

• рабочая (С1-С2) – провода красного цвета
• пусковая (В1-В2) — провода синего цвета

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя .

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Зная основы электротехники. можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток. Таким образом, мы заодно и проверим их целостность.

Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

Снимаем изоляцию с проводов.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Как быть в таком случае?

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

Отсюда делаем следующий вывод:

• (1-2) — пусковая обмотка
• (2-3) — рабочая обмотка
• (1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его реверс можно осуществить путем переключения фазы питающего напряжения .

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

Добрый вечер, Дмитрий! Я сам работаю электриком в ЭТЛ. У меня вопрос по поводу испытаний кабельной линии из сшитого полиетилена. Вы сталкивались с этим, какое подавали напряжение, какие были токи утечки, сколько по времени проходит испытание одной фазы? Заранее спасибо. если можно отправьте свой ответ мне на
почту.

Артем, здравствуйте. Об испытании кабелей из сшитого полиэтилена я писал в комментариях в этой статье .

здравствуйте Дмитрий. а не могли бы вы подробно написать статью о масляных выключателях, (соленоид, контактор включения, катушку отключения, его испытания, замеры характеристик) и также испытания силовых трансформатор и его замеры. очень нужно, есть нюансы в голове.

SLV, я планировал написать эти статьи, особенно про разные типы приводов (ПЭ-11, ПС-10, ПЭ-21 и др.), про высоковольтные масляные и вакуумные выключатели, установленные, как в камерах КСО, так и на каретках, но боюсь, что многим посетителям сайта это будет не интересно. Вот постоянно и откладываю…

Здравствуйте, Дмитрий!
Вы все очень замечательно объясняете, огромное спасибо! Не могли бы Вы прояснить, что означает в автоматических выключателях, к примеру 6кА или 35кА, если они рассчитаны на один ток срабатывания? И почему у них такая разница в цене?

Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. означают электродинамическую стойкость аппарата защиты при коротком замыкании в сети, т.е. показывают насколько автомат устойчив к короткому замыканию. Для дома (квартиры) вполне хватит 4,5 (кА), т.к. линии от ТП до жилого дома и от ВРУ до квартир достаточно длинные, они обладают большим активным сопротивлением, что приводит к снижению токов короткого замыкания до значений 0,5-1,5 (кА), а чаще и того меньше.

я весь интернет перерыл, нифига не могу разобрать, книги на работе читал, не могу понять и все.кстати немогли бы вы сказать что все таки значит тангенс диэлектрических потерь масла, вот все про него говорят на работе а никто и толком точно незнает. )

И ещё одно.Раньше многие подключали 3-х фазные двигатели к однофазной цепи, но время ушло.Многие сейчас покупают готовые однофазные.У меня была таблица соотношения мощности двигателя к мощности конденсаторов.А тут один знакомый попросил подключить в гараже движок трехфазник.Таблицу я не нашел,пришлось подбирать.
Так вот, нет ли у вас такой таблицы.Они были в старых учебниках по электротехнике.Если есть, прошу опубликовать или отправить на мой E-mail.
C уважением, Николай.

Николай, читайте здесь. Там есть расчет емкости рабочего и пускового конденсаторов в зависимости от мощности двигателя.

Добрый день! Подскажите пожалуйста по проблемке. Однофазный двигатель с конденсаторным стартом. Время от времени двигатель не пускается-гудит. Батарея конденсаторов собрана из трёх МБГП-2 конденсаторов по 2мкФ 630В. Кондёры на тестере показывают полную ёмкость. Чем грозит увеличение ёмкости конденсаторов? и чем грозит уменьшение вольтажа их же с 630В до 450В?Спасибо! сопротивление обмоток 50 Ом пусковая 20 Ом рабочая марку двигателя сейчас не помню.

Вадим, если двигатель гудит, то значит отсутствует вращающий момент. Это может произойти по следующим причинам: либо вышли из строя конденсаторы (отсутствие или малая емкость), либо возникает межвитковое в одной из обмоток двигателя. Лучше начать с простого и заменить старые конденсаторы на новые. Емкость увеличивать не нужно, ну если только совсем немного в ту или иную сторону, а вот вместо 630 (В) можно смело использовать 450 (В).

Добрый день. Конденсаторы показывают номинальную ёмкость. найти другие у нас оказалось проблемой. либо большая либо меньшая ёмкость, либо габарит не подходящий. либо ценник не реальный и сроки поставки. как я понял если я увеличу с шести до почти семи мкФ то особых проблем не будет?двигатель по условию работает по секунд пятнадцать.проблема с пуском носит не систематический характер. как вычислить межвитковое? на трёх фазных асинхронных знаю, прибор есть.спасибо.

Здравствуйте,знатоки.Что,если непредсказуемо меняется направление вращения двигателя. Но,если я использую обмотку с меньшим сечением как рабочую,то тогда все отлично работает,и при перемене контактов,правильно меняет направление вращения,и работает около часа без перегрева.Движок обычный старый СССР.Одна обмотка 14 Ом, вторая 56 Ом.

Доброго времени суток,сегодня взялся запустить вытяжку бытовую над плитой, блок управления скоростью двигателя уже давно приказал долго жить….со светом нет проблем, а вот с эл.двигателя идут четыре провода, как же с ними быть. кого куда подключать? Пвсевдосенсорные кнопки выдернул, поставил фиксируемые, вытяжка KRONA GALA с тремя скоростями вращения вентилятора….Помогите с подключением.

А как вы определили что пусковая обмотка должна иметь большее сопротивление чем рабочая? исходя из чего? обьясните пожалуйста

Здравствуйте,у меня двигатель 2ДАК71-40-1.0-у2 имеется четыре провода(черный,красный,серый,белый)все они прозваниваются между собой,подскажите пожалуйста как подкючить?

http://zametkielectrika.ru

Идентификация пусковой и рабочей обмотки однофазного асинхронного двигателя – Электрика онлайн 4u

В основном у студентов-электротехников возникает вопрос об однофазном двигателе и о том, как идентифицировать пусковую и рабочую обмотки. В основном, когда мы говорим об однофазной проводке двигателя или установочном соединении. Мы всегда думаем о пуске, пробеге и общем проводе или клеммах. При однофазном подключении двигателя у нас есть три провода, идущие от обмотки двигателя: «пуск», «работа» и «общий». Как вы знаете, у нас есть два типа обмотки в однофазном двигателе, которые мы знаем под названием пусковой и рабочей обмотки. Рабочая обмотка также называется основной обмоткой, а пусковая обмотка более известна под названием «вспомогательная обмотка». Точка, где соединяются обе обмотки, называется общей точкой, которую мы лучше знаем по имени «общая клемма однофазного двигателя» или «общая клемма однофазного компрессора холодильника».

Если вы откроете однофазный двигатель, вы обнаружите, что ваш двигатель имеет два типа обмотки, одна из которых сделана из толстого провода, а другая – из тонкой. обмотка с толстым проводом является основной обмоткой, а обмотка с тонким проводом является пусковой обмоткой.

Но эту идентификацию можно выполнить, когда вы открываете двигатель, но что вы будете делать, если вам не нужен двигатель, а просто нужно узнать пусковую и рабочую обмотку с главной соединительной пластины или точки соединения?
(По сути, чтобы идентифицировать пусковую и рабочую обмотки, нужно просто определить пусковую, рабочую и общую клеммы.)

В однофазном двигателе у нас есть три провода, которые идут от пусковой и рабочей обмотки. Которые мы знаем по именам общих, стартовых и запущенных соединений.

Чтобы найти общие, пусковые и рабочие провода или соединения, сначала прочтите схему соединительной пластины и примечания, чтобы узнать, какие из них являются общими, какие работают и пусковые.

В чьем-то фазном двигателе общий провод идет с проводом черного цвета, проходит красным, а заводится белым. Но не важно, что соединение будет такого же цвета.

В основном изменены эти цвета. Таким образом, лучший и простой способ узнать рабочий, пусковой и общий провод или соединение — это прочитать схему или схему соединительной пластины. И если вы не нашли руководства по подключению, выполните следующий шаг.

Использование мультиметра Вы можете легко определить общее, пусковое и рабочее соединение однофазного двигателя. В однофазном 3-проводном двигателе мы имеем высокое сопротивление между пусковым и рабочим соединением или проводом.

И если вы обнаружите, что два провода имеют высокое значение сопротивления, показывающее мультиметр или омметр в трехпроводном, то это означает, что эти два провода являются соединениями «пуск» и «работа», а другой общий. Однако, чтобы полностью понять, следуйте приведенному ниже пошаговому руководству.

Затем проверьте сопротивление между проводами в 3 проводах

Если вы обнаружите, что двухпроводные имеют большее сопротивление между собой, то это значит, что это «пуск» и «работа», а 3-й общий.

Итак, вы идентифицировали общий провод, так что следующий шаг к выяснению того, какой из них является «пусковым» и «рабочим» проводом.

Метод прост, сопротивление между общим и пусковым будет больше, чем сопротивление между общим и рабочим проводом. Таким образом, большее сопротивление между общим и другими проводами будет определять, что это пусковое, «пусковое соединение» или клемма. Так вы узнаете ту начальную связь. Итак, понятно, что другой провод — это соединительный провод.

Для определения пусковой и рабочей обмотки я имею в виду, что вы ищете пусковую и рабочую и общую идентификацию в однофазном двигателе. Так что, если вы ищете это, то описанный выше метод для вас.

И если вы хотите идентифицировать пусковую и рабочую обмотки, самый простой способ — открыть двигатель изнутри. И посмотреть, какой обмоточный провод больше по размеру.

Например, если вы обнаружите, что две обмотки и одна обмотка сделаны из 21 SWG, а 2-я обмотка сделана из 26, то 21 SWG больше по размеру, что является рабочей обмоткой или основной обмоткой, а обмотка 26 SWG является пусковой или вспомогательной обмоткой.

(Обратите внимание, что приведенный выше метод запуска, работы и общий метод идентификации можно использовать для любого однофазного асинхронного двигателя, такого как потолочный вентилятор, однофазный двигатель погружного водяного насоса, наружный змеевик кондиционера и т.  д.)

Я надеюсь, что этот пост поможет вам узнать, как идентифицировать пусковую и рабочую обмотки или идентифицировать пусковые, рабочие и общие клеммы или соединения однофазного двигателя. Если пост поможет вам, пожалуйста, поделитесь этим постом. И если у вас есть какие-либо вопросы, вы можете использовать раздел комментариев ниже, чтобы задать вам вопрос. Я постараюсь изо всех сил, чтобы дать ответ на ваши вопросы.

Схемы и работа однофазного двигателя

Однофазные двигатели очень широко используются в домах, офисах, мастерских и т. д., поскольку питание в большинстве домов и офисов является однофазным. Кроме того, однофазные двигатели надежны, дешевы, просты по конструкции и легко ремонтируются.

Однофазные электродвигатели можно классифицировать как:

1. Однофазный асинхронный двигатель (расщепленная фаза, конденсатор, экранированный полюс и т. д.)
2. Однофазный синхронный двигатель
3. Отталкивающий двигатель и т. д.

В этой статье объясняется основная конструкция и работа однофазного асинхронного двигателя .

Однофазный асинхронный двигатель

Конструкция однофазного асинхронного двигателя аналогична конструкции трехфазного асинхронного двигателя с короткозамкнутым ротором, за исключением того, что статор намотан для однофазного питания. Статор также снабжен «пусковой обмоткой», которая используется только для запуска. Это можно понять из 9Схема 0068 однофазного асинхронного двигателя слева.

Принцип работы однофазного асинхронного двигателя

Когда статор однофазного двигателя питается от однофазной сети, в обмотке статора создается переменный поток. Переменный ток, протекающий через обмотку статора, вызывает индукционный ток в стержнях ротора (короткоклеточного ротора) в соответствии с законом электромагнитной индукции Фарадея. Этот индуцированный ток в роторе также будет создавать переменный поток. Даже после установки обоих переменных потоков двигатель не запускается (причина объяснена ниже). Однако, если ротору придается первоначальный пуск от внешней силы в любом направлении, то двигатель разгоняется до конечной скорости и продолжает работать с номинальной скоростью. Такое поведение однофазного двигателя можно объяснить с помощью теории вращения двойного поля.

Теория вращения двойного поля

Теория вращения двойного поля утверждает, что любая переменная величина (здесь переменный поток) может быть разложена на две составляющие, имеющие величину, равную половине максимальной величины переменной величины, и обе эти составляющие вращаются в противоположных направлениях. направление.

Следующие рисунки помогут вам понять теорию вращения двойного поля.

Почему однофазный асинхронный двигатель не запускается самостоятельно?

Статор однофазного асинхронного двигателя намотан однофазной обмоткой. Когда на статор подается однофазное питание, он создает переменный поток (который меняется только вдоль одной пространственной оси). Переменный поток, действующий на ротор с короткозамкнутым ротором, не может вызывать вращение, только вращающийся поток может. Вот почему однофазный асинхронный двигатель не запускается самостоятельно.
