Как определить рабочую и пусковую обмотки

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Меня часто спрашивают о том, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, когда на проводах отсутствует маркировка.

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

КД — конденсаторный двигатель
25 — мощность 25 (Вт)
У4 — климатическое исполнение

Вот его внешний вид.

Как видите, маркировка (цветовая и цифровая) на проводах отсутствует. На бирке двигателя можно увидеть, какую маркировку должны иметь провода:

рабочая (С1-С2) – провода красного цвета
пусковая (В1-В2) — провода синего цвета

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения.

Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя.

Итак, приступим.

1. Сечение проводов

Визуально смотрим сечение проводников. Пара проводов, у которых сечение больше, относятся к рабочей обмотке. И наоборот. Провода, у которых сечение меньше, относятся к пусковой.

Зная основы электротехники, можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Даже если разницу в сечении проводов видно не вооруженным глазом, то я Вам все равно рекомендую измерять величину сопротивления обмоток. Таким образом, мы заодно и проверим их целостность.

Для этого воспользуемся цифровым мультиметром М890D. Сейчас я не буду рассказывать Вам о том, как пользоваться мультиметром, об этом читайте здесь:

Снимаем изоляцию с проводов.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Если на дисплее нет показаний, то значит нужно взять другой провод и снова произвести замер. Теперь измеренное значение сопротивления составляет 300 (Ом).

Это мы нашли выводы одной обмотки. Теперь подключаем щупы мультиметра на оставшуюся пару проводов и измеряем вторую обмотку. Получилось 129 (Ом).

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

Чтобы в дальнейшем не запутаться в проводах при подключении двигателя, подготовим бирочки («кембрики») для маркировки. Обычно, в качестве бирок я использую, либо изоляционную трубку ПВХ, либо силиконовую трубку (Silicone Rubber) необходимого мне диаметра. В этом примере я применил силиконовую трубку диаметром 3 (мм).

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

(U1-U2) — рабочая
(Z1-Z2) — пусковая

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

(С1-С2) — рабочая
(В1-В2) — пусковая

Чтобы не было несоответствий маркировки проводов и схемы, изображенной на бирке двигателя, маркировку я оставил старую.

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно!!! Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так!!!

Более подробно об этом читайте в моей статье про реверс однофазного электродвигателя.

Мы рассмотрели случай, когда в клеммник однофазного двигателя выведено 4 провода. А бывает и так, что в клеммник выведено всего 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Как быть в таком случае?

Все делаем аналогично. Производим замер сопротивления между каждыми проводами. Мысленно обозначим их, как 1, 2 и 3.

Вот, что у меня получилось:

(1-2) — 301 (Ом)
(1-3) — 431 (Ом)
(2-3) — 129 (Ом)

Отсюда делаем следующий вывод:

(1-2) — пусковая обмотка
(2-3) — рабочая обмотка
(1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его реверс можно осуществить путем переключения фазы питающего напряжения.

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные электрические двигатели – электромеханический преобразователь энергии небольшой мощности. Конструктивно однофазный двигатель похож на трехфазный, однако статорная обмотка такого двигателя является двухфазной (основная и пусковая обмотки).
Основная (рабочая) обмотка создает магнитное поле при работе электродвигателя. Однако при подключении только рабочей обмотки к питающей сети результирующее магнитное поле будет равно нулю.

Пусковая (вспомогательная) обмотка предназначена для создания необходимого пускового момента.

По способу создания пускового момента однофазные электродвигатели можно разделить на двигатели с рабочим конденсатором (конденсатор постоянно подключен к пусковой обмотке) и двигатели с пусковым конденсатором (конденсатор подключается к вспомогательной обмотке на время пуска).

По своему конструктивному исполнению основная и пусковая обмотки имеют ряд отличий. В первую очередь это сечение токопроводящих проводников. Сечение проводов рабочей обмотки больше ввиду длительного пребывания обмотки под нагрузкой. Именно это условие и используется при определении пусковой и рабочей обмоток электродвигателя. Рабочая обмотка имеет бОльшее сечение проводника, а следовательно и меньшее активное сопротивление.

Клеммная коробка однофазного электродвигателя имеет 3 или 4 вывода. Для определения пусковой и рабочей обмоток необходимо произвести измерение активного сопротивления проводников. Иногда обмотки можно различить визуально, зная что рабочая имеет бОльшее сечение.

Рабочая обмотка подключается к сети переменного тока.

Один из выводов пусковой – к выводу рабочей обмотки, второй – через конденсатор к другому концу рабочей обмотки. Направление вращения двигателя определяется подключением пусковой обмотки и не зависит от полярности питающего напряжения.

Для электродвигателей с 3 выводами также необходимо произвести измерения активных сопротивлений. Довольно часто встречается комбинация сопротивлений 10 Ом, 25 Ом и 15 Ом. При этом один из выводов основной обмотки будет иметь наименьшее сопротивление (10 Ом), а второй при измерениях с двумя другими выводами покажет 10 Ом и 15 Ом. Третий вывод будет выводом пусковой обмотки. Направление вращения такого двигателя можно изменить лишь изменением схемы соединения обмоток, для чего необходимо произвести разборку электродвигателя.

Всего комментариев: 0

Как найти пусковую и рабочую обмотку у однофазного двигателя | Энергофиксик

Казалось бы, что может быть проще, посмотреть на маркировку, схему и определить, а что делать если ни того ни другого нет, как найти пусковую и рабочую обмотки? В этой статье я расскажу и покажу на примере, как происходит определение назначения обмоток, если нет при этом никаких маркировочных определителей.

Визуальный осмотр

В качестве примера я рассмотрю двигатель АЕР 16УХЛ4 220В 180Вт, оставшийся от старой советской стиральной машинки, ушедшей на металлолом.

Произведя визуальный осмотр я не нашел на нем никакой бирки с информацией кроме названия. Но поковырявшись в интернете и найдя описание, я понял, что передо мной двигатель с пусковой обмоткой с релейным пуском.

Из самого двигателя выходят четыре провода, два из них грязно-голубого цвета, а два красно-розового. Логично предположить, что это выводы пусковой и рабочей обмоток.

Но вот какие относятся к пусковой, а какие к рабочей, совершенно непонятно, ведь бирок никаких нет.

Но это вовсе не проблема, сейчас я расскажу как в такой ситуации разобраться с обмотками.

Сечение проводников

Первое на что следует обратить внимание, это на толщину проводов выходящих с электродвигателя. Пара концов, которые будут тоньше, относятся к пусковой обмотке, а та, которая будет толще, к рабочей.

В моем случае провода имеют одинаковое сечение, поэтому определить «на глаз» никак не получится.

Но если в конкретно вашем случае видна разница в толщине жил не стоит верить только диаметру, необходимо обязательно измерять сопротивление обмоток.

Зная этот факт, переходим к определению сопротивления обмоток

Измеряем сопротивление обмоток

Для этого берем мультиметр, выбираем функцию прозвонки (либо измерение сопротивления)

Затем берем концы прибора и два любых вывода с двигателя и производим измерение

В случае того, если прибор показал единицу, то следует взять другой конец и повторить измерение.

Как мы видим при таком расположении щупов сопротивление равно 16,5 Ом, запоминаем (записываем) эти данные. Теперь цепляем щупы мультиметра на два оставшихся вывода и так же производим замер сопротивления.

У нас получилось 34,4Ом. Так же записываем и сравниваем с предыдущими замерами.

А как известно рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. Зная это мы теперь точно можем утверждать что: первая обмотка (с красно-розовыми проводами) рабочая, а вторая обмотка (с голубой изоляцией) пусковая.

Для того чтобы не искать в дальнейшем где какая обмотка маркируем их. Для этих целей я обычно использую виниловую трубку.

Согласно современному ГОСТу вывода обмоток маркируются следующим образом:

1. U1 – U2 – рабочая обмотка.

2. B1- B2 – пусковая обмотка.

В нашем случае с двигателя выходило 4 провода, но попадаются двигатели, у которых производитель вывел только три.

В таком варианте поступаем следующим образом:

Замеры сопротивления производятся аналогично вышеописанным способом. Маркируем наши провода буквами A, B, C.

Замеряем сопротивление между концами “A – B”, потом между “B – C” и между выводами “A – C”

Теперь записываем (запоминаем) наши получившиеся значения

Из всего выше представленного делаем выводы:

А – В – рабочая обмотка

В – С – пусковая обмотка

А – С – последовательно соединенные пусковая и рабочая обмотки с суммарным сопротивлением.

Заключение

Таким образом, вы сможете легко и просто определить, где пусковая, а где рабочая обмотка в конкретно вашем двигателе у которого вообще может отсутствовать маркировка. Если статья оказалась вам полезна, то оцените ее лайком. Спасибо за ваше внимание!

Как определить рабочую и пусковую обмотки

Как определить рабочую и пусковую обмотки однофазного электродвигателя

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Каждый раз приходится подробно разъяснять, что и как. И вот сегодня я решил написать об этом целую статью.

В качестве примера возьму однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин.):

КД — конденсаторный двигатель
25 — мощность 25 (Вт)
У4 — климатическое исполнение

Вот его внешний вид.

рабочая (С1-С2) – провода красного цвета
пусковая (В1-В2) — провода синего цвета

В первую очередь я Вам покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем соберу схему его включения. Но об этом будет следующая статья. Перед тем как приступить к чтению данной статьи рекомендую Вам прочитать: подключение однофазного конденсаторного двигателя .

Зная основы электротехники. можно с уверенностью сказать: чем больше сечение проводов, тем меньше их сопротивление, и наоборот, чем меньше сечение проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, т.к. они тонкие и на глаз их отличить не возможно.

2. Измерение омического сопротивления обмоток

Снимаем изоляцию с проводов.

Затем берем щупы мультиметра и производим замер сопротивления между двух любых проводов.

Делаем вывод: первая обмотка — пусковая, вторая — рабочая.

По новым ГОСТам обмотки однофазного двигателя обозначаются следующим образом:

У двигателя КД-25-У4, взятого в пример, цифровая маркировка выполнена еще по-старому:

Одеваю бирки на провода. Вот что получилось.

Для справки: Многие ошибаются, когда говорят, что вращение двигателя можно изменить путем перестановки сетевой вилки (смены полюсов питающего напряжения). Это не правильно. Чтобы изменить направление вращения, нужно поменять местами концы пусковой или рабочей обмоток. Только так.

В этом случае рабочая и пусковая обмотки соединяются не в клеммнике электродвигателя, а внутри его корпуса.

Как быть в таком случае?

Вот, что у меня получилось:

Отсюда делаем следующий вывод:

(1-2) — пусковая обмотка
(2-3) — рабочая обмотка
(1-3) — пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: при таком соединении обмоток реверс однофазного двигателя тоже возможен. Если очень хочется, то можно вскрыть корпус двигателя, найти место соединения пусковой и рабочей обмоток, разъединить это соединение и вывести в клеммник уже 4 провода, как в первом случае. Но если у Вас однофазный двигатель является конденсаторным, как в моем случае с КД-25, то его реверс можно осуществить путем переключения фазы питающего напряжения .

P.S. На этом все. Если есть вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

Добрый вечер, Дмитрий! Я сам работаю электриком в ЭТЛ. У меня вопрос по поводу испытаний кабельной линии из сшитого полиетилена. Вы сталкивались с этим, какое подавали напряжение, какие были токи утечки, сколько по времени проходит испытание одной фазы? Заранее спасибо. если можно отправьте свой ответ мне на
почту.

Артем, здравствуйте. Об испытании кабелей из сшитого полиэтилена я писал в комментариях в этой статье .

здравствуйте Дмитрий. а не могли бы вы подробно написать статью о масляных выключателях, (соленоид, контактор включения, катушку отключения, его испытания, замеры характеристик) и также испытания силовых трансформатор и его замеры. очень нужно, есть нюансы в голове.

SLV, я планировал написать эти статьи, особенно про разные типы приводов (ПЭ-11, ПС-10, ПЭ-21 и др.), про высоковольтные масляные и вакуумные выключатели, установленные, как в камерах КСО, так и на каретках, но боюсь, что многим посетителям сайта это будет не интересно. Вот постоянно и откладываю…

Здравствуйте, Дмитрий!
Вы все очень замечательно объясняете, огромное спасибо! Не могли бы Вы прояснить, что означает в автоматических выключателях, к примеру 6кА или 35кА, если они рассчитаны на один ток срабатывания? И почему у них такая разница в цене?

Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. означают электродинамическую стойкость аппарата защиты при коротком замыкании в сети, т.е. показывают насколько автомат устойчив к короткому замыканию. Для дома (квартиры) вполне хватит 4,5 (кА), т.к. линии от ТП до жилого дома и от ВРУ до квартир достаточно длинные, они обладают большим активным сопротивлением, что приводит к снижению токов короткого замыкания до значений 0,5-1,5 (кА), а чаще и того меньше.

я весь интернет перерыл, нифига не могу разобрать, книги на работе читал, не могу понять и все.кстати немогли бы вы сказать что все таки значит тангенс диэлектрических потерь масла, вот все про него говорят на работе а никто и толком точно незнает.)

И ещё одно.Раньше многие подключали 3-х фазные двигатели к однофазной цепи, но время ушло.Многие сейчас покупают готовые однофазные.У меня была таблица соотношения мощности двигателя к мощности конденсаторов.А тут один знакомый попросил подключить в гараже движок трехфазник.Таблицу я не нашел,пришлось подбирать.
Так вот, нет ли у вас такой таблицы.Они были в старых учебниках по электротехнике.Если есть, прошу опубликовать или отправить на мой E-mail.
C уважением, Николай.

Николай, читайте здесь. Там есть расчет емкости рабочего и пускового конденсаторов в зависимости от мощности двигателя.

Добрый день! Подскажите пожалуйста по проблемке. Однофазный двигатель с конденсаторным стартом. Время от времени двигатель не пускается-гудит. Батарея конденсаторов собрана из трёх МБГП-2 конденсаторов по 2мкФ 630В. Кондёры на тестере показывают полную ёмкость. Чем грозит увеличение ёмкости конденсаторов? и чем грозит уменьшение вольтажа их же с 630В до 450В?Спасибо! сопротивление обмоток 50 Ом пусковая 20 Ом рабочая марку двигателя сейчас не помню.

Вадим, если двигатель гудит, то значит отсутствует вращающий момент. Это может произойти по следующим причинам: либо вышли из строя конденсаторы (отсутствие или малая емкость), либо возникает межвитковое в одной из обмоток двигателя. Лучше начать с простого и заменить старые конденсаторы на новые. Емкость увеличивать не нужно, ну если только совсем немного в ту или иную сторону, а вот вместо 630 (В) можно смело использовать 450 (В).

Добрый день. Конденсаторы показывают номинальную ёмкость. найти другие у нас оказалось проблемой. либо большая либо меньшая ёмкость, либо габарит не подходящий. либо ценник не реальный и сроки поставки. как я понял если я увеличу с шести до почти семи мкФ то особых проблем не будет?двигатель по условию работает по секунд пятнадцать. проблема с пуском носит не систематический характер. как вычислить межвитковое? на трёх фазных асинхронных знаю, прибор есть.спасибо.

Здравствуйте,знатоки.Что,если непредсказуемо меняется направление вращения двигателя.Но,если я использую обмотку с меньшим сечением как рабочую,то тогда все отлично работает,и при перемене контактов,правильно меняет направление вращения,и работает около часа без перегрева.Движок обычный старый СССР.Одна обмотка 14 Ом, вторая 56 Ом.

Доброго времени суток,сегодня взялся запустить вытяжку бытовую над плитой, блок управления скоростью двигателя уже давно приказал долго жить….со светом нет проблем, а вот с эл.двигателя идут четыре провода, как же с ними быть. кого куда подключать? Пвсевдосенсорные кнопки выдернул, поставил фиксируемые, вытяжка KRONA GALA с тремя скоростями вращения вентилятора….Помогите с подключением.

А как вы определили что пусковая обмотка должна иметь большее сопротивление чем рабочая? исходя из чего? обьясните пожалуйста

Здравствуйте,у меня двигатель 2ДАК71-40-1. 0-у2 имеется четыре провода(черный,красный,серый,белый)все они прозваниваются между собой,подскажите пожалуйста как подкючить?

http://zametkielectrika.ru

Как определить рабочую и пусковую обмотки

Данная публикация будет, непременно, полезна новеньким и для тех, кто любит своими руками и головой делать различные вещи, не имея простых познаний, но владея неплохой сообразительностью. Эта маленькая статейка вам в жизни очень понадобится. Знать устройство пусковой и рабочей обмоток, нужно непременно. Я бы даже сравнил это, как в математике, с таблицей умножения. Начну с того что, однофазовые движки имеют две разновидности обмоток – пусковую и рабочую. Эти обмотки отличаются и по сечению провода и по количеству витков. Осознав один раз, вы я думаю, уже это не забудете никогда.

Рабочая обмотка огромным сечением

1-ое – рабочая обмотка всегда имеет сечение провода большее, а как следует ее сопротивление будет меньше. Поглядите на фото наглядно видно, что сечение проводов различное. Обмотка с наименьшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Наглядно показаны обмотки

А сейчас несколько примеров, с которыми вы сможете столкнуться:

Если у мотора 4 вывода, то обнаружив концы обмоток и после замера, вы сейчас просто разберетесь в этих 4 проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все очень просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из их различия нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет поменяются, от подключения пусковой обмотки, а конкретно – меняя концы пусковой обмотки.

Последующий пример. Это когда движок имеет 3 вывода. Тут замеры будут смотреться последующим образом, к примеру – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с 2-мя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который указывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Тут, чтоб поменять вращение, нужно будет добираться до схемы обмотки.

Очередной пример, когда замеры могут демонстрировать 10 ом, 10 ом , 20 ом. Это тоже одина из разновидностей обмоток. Такие, шли на неких моделях стиральных машин, ну и не только лишь. В этих движках, рабочая и пусковая – однообразные обмотки ( по конструкции трехфазных обмоток). Тут различия нет, какой у вас будет рабочая, а какая пусковая. Подключение пусковой, также осуществляется через конденсатор. Рекомендую прочесть ссылки, которые установлены в статье.

Вот кратко и все, что необходимо знать вам по этому вопросу.

Л. Рыженков

Мастеровым от мастерового.: Подключение однофазного двигателя.

Прежде чем приступить к подключению любого электродвигателя, необходимо быть полностью уверенным, что двигатель рабочий. Провести полную ревизию для проверки качества подшипников, отсутствия люфтов на посадочных местах ротора и в крышках двигателя. Провести проверку обмоток на замыкание между собой и на корпус.

Так-же при подключении необходимо соблюдать технику безопасности, быть предельно внимательным и работать без спешки.

Для подключения однофазного электродвигателя с пусковой обмоткой нам понадобится включатель с пусковым контактом – ПНВС. Число после букв означает силу тока на которую рассчитан данный выключатель. В предыдущей статье я рассказал как определить тип двигателя, трёхфазный он или однофазный. И если вы сомневаетесь в том, конденсаторный это двигатель или с пусковой обмоткой, то вам необходимо сначала подключить двигатель как с пусковой обмоткой и если он не запустится значит он конденсаторный.

Для того, чтобы узнать какая из двух обмоток является рабочей, необходимо измерить их сопротивление. Та катушка, которая будет иметь меньшее сопротивление является рабочей. Исключение составляет очень небольшой процент конденсаторных двигателей, у которых и рабочая обмотка и конденсаторная одинаковы и имеют одно сопротивление.

Пусковая обмотка подключается только для запуска двигателя и после того как двигатель набрал обороты – отключается. В работе остаётся только рабочая обмотка. Правильно намотанный двигатель, с проведённой ревизией без нагрузки на валу выходит на положенные обороты не больше чем за несколько секунд, но чаще – мгновенно. Поэтому при пробном пуске двигатель должен быть надёжно закреплён.

Чтобы запустить двигатель с пусковой обмоткой необходимо подключить его по такой схеме:

Один конец рабочей и пусковой соединяем вместе и подключаем к одной из крайних клейм кнопки. Это будет общий провод. Второй конец рабочей обмотки подключаем ко второй крайней клейме кнопки. А оставшийся провод пусковой катушки соединяем со средней клеймой кнопки. При этом мы задействуем клеймы только с одной стороны кнопки. Три клеймы с другой стороны пока остаются свободными. К двум крайним из них подключаем сетевой шнур. А к центральной клейме подводим перемычку от той крайней клеймы, напротив которой подсоединён один рабочий провод.
Закрываем крышку кнопки, закрепляем двигатель, делаем пробное включение-выключение кнопки чтобы убедится в её работоспособности и знать что она находится в выключенном состоянии. Включаем вилку в розетку, нажимаем кнопку пуск и удерживаем до набора двигателем оборотов. Но не более нескольких секунд.

Затем кнопку отпускаем. Если двигатель гудит, но вращаться не начинает, значит двигатель конденсаторный и подключать его нужно по другой схеме.

Для подключения конденсаторного двигателя пусковая кнопка не нужна. Поэтому подойдёт любой подходящий по мощности пускатель, тумблер или выключатель который может смыкать и размыкать одновременно два контакта.

Соединяем один конец рабочей и один конец пусковой обмоток вместе и подводим к одной из клейм выключателя. Вторые концы обмоток подключаем к разным выводам конденсатора и при этом провод от рабочей катушки подводим ещё и к второй клейме выключателя. На противоположенные клеймы выключателя подключаем сетевой шнур.

Переключаем тумблер в положение выключено, проверяем надёжность закрепления двигателя, включаем вилку в розетку и включаем тумблер. Двигатель без нагрузки на валу должен запуститься мгновенно.

Для того, чтобы однофазный двигатель вращался в другую сторону, необходимо поменять выводы одной из обмоток местами.

Если нам необходимо чтобы двигатель вращался и в одну и в другую стороны, то необходимо поставить тумблер реверса. Причём поставить его так, чтоб мы не могли переключить его во время работы двигателя. Это касается конденсаторного двигателя. Тумблер должен быть на 2 или 3 положения и иметь шесть выводов.

В одном положении два средних вывода замыкаются с двумя крайними, а в другом с двумя другими крайними. Подключаем два провода одной из катушек двигателя к центральным клеймам переключателя, а крайнии клеймы соединяем по диагонали и отводим от них два провода которые подключаем туда, откуда отключили концы обмотки. Теперь при переключении тумблера двигатель будет запускаться в другую сторону.

Схема реверса однофазного двигателя с пусковой обмоткой и кнопкой ПНВ.

О том как подобрать конденсатор к конденсаторному двигателю я расскажу в одной из следующих статей.

Статья дополняется.

53.Однофазные электродвигатели

53.

Однофазные электродвигатели

Однофазными электродвигателями оборудовано большое количество маломощных холодильных агрегатов, используемых в быту (домашние холодильники, морозильники, бытовые кондиционеры, небольшие тепловые насосы…).
Несмотря на очень широкое распространение, однофазные двигатели с вспомогательной обмоткой зачастую недооцениваются по сравнению с трехфазными двигателями.
Целью настоящего раздела является изучение правил подключения однофазных электродвигателей, их ремонта и обслуживания, а также рассмотрение узлов и элементов, необходимых для их работы (конденсаторы, пусковые реле). Конечно, мы не будем изучать, как и почему вращаются такие двигатели, но все особенности их использования в качестве двигателей для компрессоров холодильного оборудования мы постараемся изложить.
А) Однофазные двигатели с вспомогательной обмоткой
Такие двигатели, установленные в большинстве небольших компрессоров, питаются напряжением 220 В. Они состоят из двух обмоток (см. рис. 53.1).

► Основная обмотка Р, называемая ________
часто рабочей обмоткой, или по-английски Run (R), имеет провод толстого сечения, который в течение всего периода работы двигателя остается под напряжением и пропускает номинальную силу тока двигателя.
► Вспомогательная обмотка А, называемая также пусковой обмоткой, или по-английски S (Start), имеет провод более тонкого сечения, следовательно, большее сопротивление, что позволяет легко отличить ее от основной обмотки.

Вспомогательная или пусковая обмотка, согласно названию, служит для обеспечения запуска двигателя.
Действительно, если попытаться запустить двигатель, подав напряжение только на основную обмотку (и не запитать вспомогательную), мотор будет гудеть, но вращаться не начнет. Если в этот момент вручную крутануть вал, мотор запустится и будет вращаться в том лее направлении, в котором его закрутили вручную. Конечно, такой способ запуска совсем не годится для практики, особенно если мотор спрятан в герметичный кожух.
Пусковая обмотка как раз и служит для того, чтобы запустить двигатель и обеспечить величину пускового момента выше, чем момент сопротивления на валу двигателя.
Далее мы увидим, что последовательно с пусковой обмоткой в цепь вводится, как правило, конденсатор, обеспечивающий необходимый сдвиг по фазе (около 90°) между током в основной и пусковой обмотках. Эта искусственная расфазировка как раз и позволяет запустить двигатель.

Внимание! Все замеры должны быть выполнены с большой аккуратностью и точностью, особенно, если модель двигателя вам незнакома или схема соединения обмоток отсутствует.

Случайное перепутывание основной и вспомогательной обмоток, как правило, заканчивается тем, что вскоре после подачи напряжения мотор сгорает!
Не стесняйтесь повторить измерения несколько раз и набросать схему мотора, снабдив ее максимумом пометок, это позволит вам избежать многих ошибок!
ПРИМЕЧАНИЕ
Если двигатель трехфазный, омметр покажет одинаковые значения сопротивлений между всеми тремя клеммами. Таким образом, представляется, что трудно ошибиться, прозванивая этот тип двигателя (по трехфазным двигателям см. раздел 62).
В любом случае, возьмите в привычку читать справочные данные на корпусе двигателя, а также подумайте о том, как заглянуть вовнутрь клеммной коробки, сняв ее крышку, поскольку там часто приводится схема соединения обмоток двигателя.

Проверка двигателя. Одним из наиболее сложных для начинающего ремонтника вопросов является принятие решения о том, что по результатам проверки двигатель следует считать сгоревшим. Напомним основные дефекты электрического характера, наиболее часто встречающиеся в двигателях (неважно, однофазных или трехфазных). Большинство этих дефектов имеют причиной сильный перегрев двигателя, обусловленный чрезмерной величиной потребляемого тока. Повышение силы тока может быть следствием электрических (продолжительное падение напряжения, перенапряжение, плохая настройка предохранительных устройств, плохой электрический контакт, неисправный контактор) или механических (заклинивание из-за нехватки масла) неполадок, а также аномалий в холодильном контуре (слишком большое давление конденсации, присутствие кислот в контуре. ..).

Одна из обмоток может быть оборвана . В этом случае омметр при измерении ее сопротивления будет показывать очень большую величину вместо нормального сопротивления. Удостоверьтесь, что ваш омметр исправен и что его зажимы имеют хороший контакт с клеммами обмотки. Не стесняйтесь проверить омметр с помощью хорошего эталона.
Напомним, что обмотка обычного мотора имеет максимальное сопротивление в несколько десятков Ом для небольших двигателей и несколько десятых долей Ома для огромных двигателей. Если обмотка оборвана, нужно будет либо заменить двигатель (или полностью агрегат), либо перемотать его (в том случае, когда такая возможность имеется, перемотка тем более выгодна, чем больше мощность двигателя).
Между двумя обмотками может существовать короткое замыкание. Чтобы выполнить такую проверку, необходимо убрать соединительные провода (и соединительные перемычки на трехфазном двигателе).
Когда вы проводите отсоединение, никогда не стесняйтесь предварительно разработать детальную схему замеров и сделать максимум пометок, чтобы в дальнейшем спокойно и без ошибок вновь поставить на место соединительные провода и перемычки.

В омметр должен показывать бесконечность. Однако, он показывает ноль (или очень низкое сопротивление), что без сомнения означает возможность короткого замыкания между двумя обмотками.
Такая проверка менее показательна для однофазного двигателя с вспомогательной обмоткой в случае, если две обмотки невозможно разъединить (когда общая точка С, соединяющая две обмотки, находится внутри двигателя). Действительно , в зависимости от точного места нахождения короткого замыкания, замеры сопротивлений, осуществленные между тремя клеммами (С —> А, С —> Р и Р —> А), дают пониженные, но достаточно несвязанные между собой величины. Например, сопротивление между точками А и Р, может не соответствовать сумме сопротивлений С —> А + С —> Р.
Также, как и в случае обрыва обмоток, при коротком замыкании между обмотками необходимо либо заменить, либо перемотать двигатель.

Обмотка может быть замкнута на массу. Сопротивление изоляции нового двигателя (между каждой из обмоток и массой) должно достигать 1000 MQ. Со временем это сопротивление уменьшается и может упасть до 10… 100 MQ. Как правило, принято считать, что начиная с 1 MQ (1000 kQ) нужно предусматривать замену двигателя, а при величине сопротивления изоляции 500 kQ и ниже, эксплуатация двигателя не допускается (напомним: 1 MQ = 103kQ = 10°>Q).
Обмотка замкнута на массу
Сопротивление стремится к нулю
Если изоляция нарушена, измерение сопротивления между клеммой обмотки и корпусом мотора дает нулевую ветмчину (или очень низкое сопротивление) вместо бесконечности (см. рис. 53.8). Заметим, что такое измерение должно быть выполнено на каждой клемме двигателя с помощью наиболее точного омметра. Перед каждым измерением убедитесь, что ваш омметр в исправном состоянии, и что его зажимы имеют хороший контакт с клеммой и металлом корпуса двигателя (при необходимости, соскоблите краску на корпусе, чтобы добиться хорошего контакта).
В примере на рис. 53.8 измерение указывает на то, что обмотка несомненно может быть замкнута на корпус.
Рис. 53.8.
Однако контакт обмотки с массой может быть и не полным. Действительно, сопротивление изоляции между обмотками и корпусом может становиться достаточно низким, когда двигатель находится под напряжением, чтобы вызывать срабатывание предохранительного автомата, в то же время оставаясь достаточно высоким, чтобы в отсутствие напряжения не быть обнаруженным с помощью обычного омметра.
В этом случае необходимо использовать мегомметр (или аналогичный прибор), который позволяет контролировать сопротивление изоляции с использованием постоянного напряжения от 500 В, вместо нескольких вольт для обычного омметра
При вращении ручного индуктора мегомметра, если сопротивление изоляции в норме, стрелка прибора должна отклоняться влево (поз. 1) и указывать бесконечность (оо). Более слабое отклонение, например, на уровне 10 MQ (поз. 2), указывает на снижение изоляционных характеристик двигателя, которое хотя и недостаточно для того, чтобы только оно привело к срабатыванию защитного автомата, но, тем не менее, должно быть отмечено и устранено, поскольку даже незначительные повреждения изоляции, вдобавок к уже существующим, в большинстве случаев рано или поздно приведут к полной остановке агрегата.
Отметим также, что только мегомметр может позволить выполнить качественную проверку изоляции двух обмоток между собой, когда их невозможно разъединить (см. выше проблему короткого замыкания между обмотками в однофазном двигателе). В заключение укажем, что проверку подозрительного электродвигателя необходимо проводить очень строго.
В любом случае недостаточно только заменить двигатель, но необходимо также найти, вдобавок к этому первопричину неисправности (механического, электрического или иного характера) с тем, чтобы радикально исключить всякую возможность ее повторения. В холодильных компрессорах, где имеется большая вероятность наличия кислоты в рабочем теле (обнаруживаемой простым анализом масла), после замены сгоревшего мотора необходимо будет предпринять дополнительные меры предосторожности. Не следует пренебрегать и осмотром электроаппаратуры (при необходимости, заменяя контактор и прерыватель, проверяя соединения и предохранители…).

Вдобавок к этому, замена компрессора требует от персонала высокой квалификации и строгого соблюдения правил: слива хладагента, при необходимости промывая после этого контур, возможной установки антикислотного фильтра на всасывающей магистрали, замены фильтра-осушителя, поиска утечек, обезвоживания контура путем вакуумирования, заправки контура хладагентом и полного контроля функционирования. .. Наконец, особенно если изначально установка была заправлена хладагентом типа CFC (R12, R502…), может быть будет возможным и целесообразным воспользоваться заменой компрессора, чтобы поменять тип хладагента?
Б) Конденсаторы

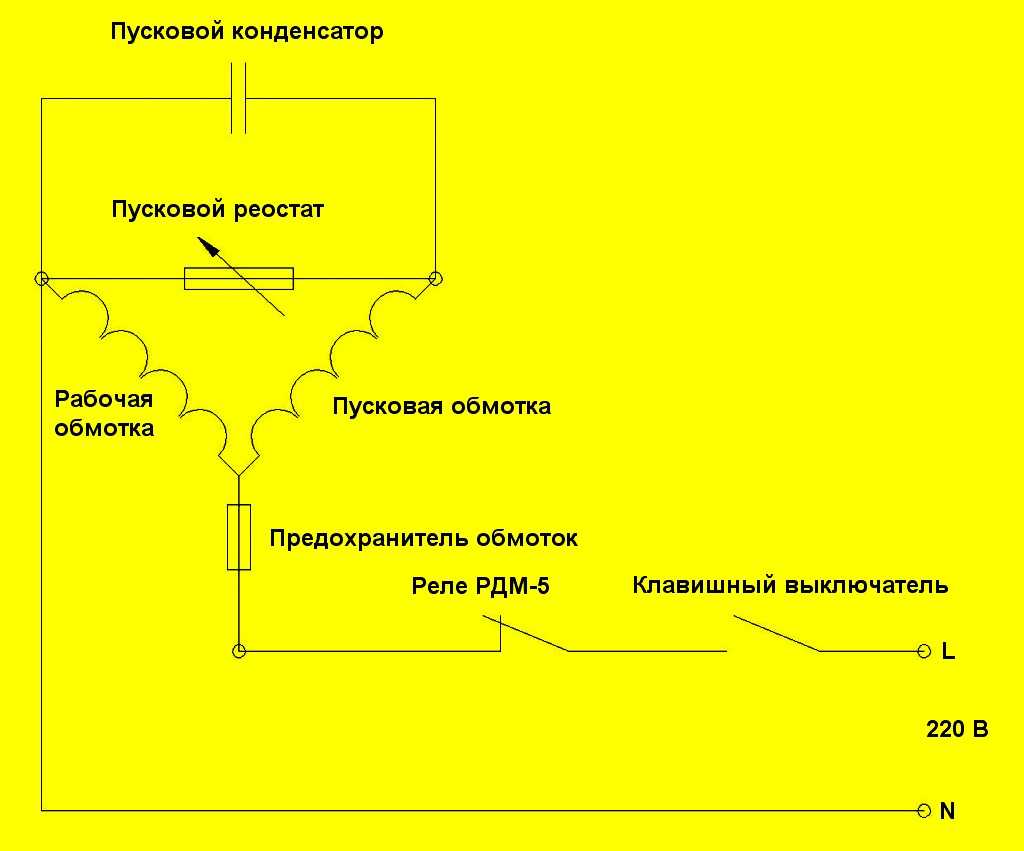

Чтобы запустить однофазный двигатель со вспомогательной обмоткой, необходимо обеспечить сдвиг по фазе переменного тока во вспомогательной обмотке по отношению к основной. Для достижения сдвига по фазе и, следовательно, обеспечения требуемого пускового момента (напомним, что пусковой момент двигателя обязательно должен быть больше момента сопротивления на его валу) используют, в основном, конденсаторы, установленные последовательно со вспомогательной обмоткой. Отныне мы должны запомнить, что если емкость конденсатора выбрана неправильно (слишком малая или слишком большая), достигнутая величина фазового сдвига может не обеспечить запуск двигателя (двигатель стопорится).
В электрооборудовании холодильных установок мы будем иметь дело с двумя типами конденсаторов:
► Рабочие (ходовые) конденсаторы (бумажные) небольшой емкости (редко более 30 мкф), и значительных размеров.
► Пусковые конденсаторы (электролитические), имеющие, наоборот, большую емкость (может превышать 100 мкф) при относительно небольших размерах. Они не должны находиться постоянно под напряжением, иначе такие конденсаторы очень быстро перегреваются и могут взорваться. Как правило, считается, что время их нахождения под напряжением не должно превышать 5 секунд, а максимально допустимое число запусков составляет не более 20 в час.
С одной стороны, размеры конденсаторов зависят от их емкости (чем больше емкость, тем больше и размеры). Емкость указывается на корпусе конденсатора в микрофарадах (др, или uF, или MF, или MFD, в зависимости от разработчика) с допуском изготовителя, например: 15uF±10% (емкость может составлять от 13,5 до 16,5 мкФ) или 88-108 MFD (емкость составляет от 88 до 108 мкФ).
Кроме того, размеры конденсатора зависят от величины напряжения, указанного на нем (чем выше напряжение, тем больше конденсатор). Полезно напомнить, что указанное разработчиком напряжение является максимальным напряжением, которое можно подавать на конденсатор, не опасаясь его разрушения. Так, если на конденсаторе указано 20мкф/360В, это значит, что такой конденсатор свободно можно использовать в сети с напряжением 220 В, но ни в коем случае нельзя подавать на него напряжение 380 В.

53.1. УПРАЖНЕНИЕ

Попробуйте для каждого из 5 конденсаторов, изображенных на рис. 53.10 в одном и том же масштабе, определить, какие из них являются рабочими (ходовыми), а какие пусковыми.

Конденсатор №1 самый большой по размерам из всех представленных, имеет довольно низкую емкость в сравнении с его размерами. По-видимому, это рабочий конденсатор.
Конденсаторы №3 и №4, при одинаковых размерах, имеют очень небольшую емкость (заметим, что конденсатор №4, предназначенный для использования в сети с напряжением питания, большим, чем конденсатор №3, имеет более низкую емкость). Следовательно, эти два конденсатора также рабочие.
Конденсатор №2 имеет, в сравнении с его размерами, очень большую емкость, следовательно это пусковой конденсатор. Конденсатор №5 имеет емкость несколько меньше, чем №2, но он предназначен для более высокого напряжения: это также пусковой конденсатор.

Проверка конденсаторов. Измерения при помоши омметра, когда они дают те результаты, которые мы только что рассмотрели, являются превосходным свидетельством исправности конденсатора. Тем не менее, они должны быть дополнены измерением фактической емкости конденсатора (вскоре мы увидим, как выполнить такое измерение).
Теперь изучим типичные неисправности конденсаторов (обрыв цепи, короткое замыкание между пластинами, замыкание на массу, пониженная емкость) и способы их выявления. Прежде всего следует заметить, что совершенно недопустимым является вздутие корпуса конденсатора.

В конденсаторе может иметь место обрыв вывода
Тогда омметр, подключенный к выводам и установленный на максимальный диапазон, постоянно показывает бесконечность. При такой неисправности все происходит как в случае отсутствия конденсатора. Однако, если двигатель оснащен конденсатором, значит он для чего-то нужен. Следовательно, мы можем представить себе, что двигатель либо не будет нормально работать, либо не будет запускаться, что зачастую будет обусловливать срабатывание тепловой защиты (тепловое реле защиты, автомат защиты…).
Внутри конденсатора может иметь место короткое замыкание между пластинами
При такой неисправности омметр будет показывать нулевое или очень низкое сопротивление (используйте небольшой диапазон). Иногда компрессор может запуститься (далее мы увидим, почему), но в большинстве случаев короткое замыкание в конденсаторе приводит к срабатыванию тепловой защиты.
Пластины могут быть замкнуты на массу
Пластины конденсатора, также как и обмотки электродвигателя, изолированы от массы. Если сопротивление изоляции резко падает (опасность чего проявляется при чрезмерном перегреве), утечка тока обусловливает отключение установки автоматом защиты.
Такая неисправность может возникать, если конденсатор имеет металлическую оболочку. Сопротивление, измеренное между одним из выводов и корпусом в этом случае стремится к 0, вместо того, чтобы быть бесконечным (проверять нужно оба вывода).
Емкость конденсатора может быть пониженной
В этом случае действительная величина емкости, измеренная на его концах, ниже емкости, указанной на корпусе с учетом допуска изготовителя.

В измеренная емкость должна была бы находиться в пределах от 90 до 110 мкФ. Следовательно, на самом деле, емкость слишком низкая, что не обеспечит требуемые величины сдвига по фазе и пускового момента. В результате двигатель может больше не запуститься.

Рассмотрим теперь, как осуществить измерение фактической емкости конденсатора с помощью несложной схемы, легко реализуемой в условиях монтажной площадки.
О
ВНИМАНИЕ! Чтобы исключить возможные опасности, необходимо перед сборкой этой схемы проверить конденсатор с помощью омметра.
Внешне исправный конденсатор достаточно подключить к сети переменного тока напряжением 220 В и измерить потребляемый ток (конечно, в этом случае, рабочее напряжение конденсатора должно быть не ниже 220 В).
Схему необходимо защитить либо автоматом защиты, либо плавким предохранителем с рубильником. Измерение должно быть как можно более коротким (пусковой конденсатор опасно долго держать под напряжением).

При напряжении 220 В действительная емкость конденсатора (в мкФ) примерно в 14 раз больше потребляемого тока (в амперах).

Например, вы хотите проверить емкость конденсатора (очевидно, это пусковой конденсатор, поэтому время его нахождения под напряжением должно быть очень небольшим, см. рис. 53.21). Поскольку на нем указано, что рабочее напряжение равно 240 В, его можно включить в сеть напряжением 220 В.

Если емкость, обозначенная на конденсаторе составляет 60 мкФ ± 10% (то есть от 54 до 66 мкФ), теоретически он должен потреблять ток силой: 60 / 14 = 4,3 А.
Установим автомат или плавкий предохранитель, рассчитанный на такой ток, подключим трансформаторные клещи и установим на амперметре диапазон измерения, например, 10 А. Подадим напряжение на конденсатор, считаем показания амперметра и тотчас отключим питание.

ВНИМАНИЕ, ОПАСНОСТЬ! Когда вы измеряете емкость пускового конденсатора, время его нахождения под напряжением не должно превышать 5 секунд (практика показывает, что при небольших затратах на организацию процесса измерения, этого времени вполне достаточно для выполнения замера).
В нашем примере, фактическая емкость составляет около 4,1 х 14 = 57 мкФ, то есть конденсатор исправный, поскольку его емкость должна находиться между 54 и 66 мкФ.
Если замеренный ток составил бы, например, 3 А, фактическая емкость была бы 3 х 14 = 42 мкФ. Эта величина выходит за пределы допуска, следовательно нужно было бы заменить конденсатор.

В) Пусковые реле
Вне зависимости от конструкции, задачей пускового реле является отключение пусковой обмотки, как только двигатель наберет примерно 80% номинального числа оборотов. После этого, двигатель считается запущенным и продолжает вращение только с помощью рабочей обмотки.
Существует два основных типа пусковых реле: реле тока и реле напряжения. Мы упомянем также запуск с помощью термистора СТР.
Вначале изучим пусковое реле тока
Этот тип реле, как правило, применяется в небольших однофазных двигателях, используемых для привода компрессоров, мощность которых не превышает 600 Вт (домашние холодильники, небольшие морозильные камеры. ..).

В большинстве случаев (но не всегда) эти реле подключаются непосредственно к компрессору при помощи двух или трех (в зависимости от моделей) гнезд, в которые входят штеккеры обмоток электродвигателя, предотвращая возможные ошибки при подключении реле к вспомогательной и основной обмоткам. На верхней крышке реле, как правило, нанесены следующие обозначения:
Р / М —> Рабочая (Main) —> Основная обмотка А / S -> Пусковая (Start) —> Вспомогательная обмотка L Линия (Line) —> Фаза питающей сети
Если реле перевернуть верхней крышкой вниз, можно отчетливо услышать стук подвижных контактов, которые скользят свободно.
Поэтому, при установке такого реле необходимо строго выдерживать его пространственную ориентацию, чтобы надпись “Верх” (Тор) находилась сверху, так как если реле перевернуто, его нормально разомкнутый контакт будет постоянно замкнут.

При проверке омметром сопротивления между контактами пускового реле тока (в случае его правильного расположения) между гнездами A/S и Р/М, а также между гнездами L и A/S, должен иметь место разрыв цепи (сопротивление равно со), поскольку при снятом питании контакты реле разомкнуты.
Между гнездами Р/М и L сопротивление близко к 0, соответствуя сопротивлению катушки реле, которая мотается проводом толстого сечения и предназначена для пропускания пускового тока.
Можно также проверить сопротивление реле в перевернутом состоянии. В таком случае, между гнездами A/S и L вместо бесконечности должно быть сопротивление, близкое к нулю.
При монтаже реле тока в перевернутом положении ) его контакты будут оставаться постоянно замкнутыми, что не позволит отключать пусковую обмотку. В результате возникает опасность быстрого сгорания электродвигателя.

Изучим теперь работу пускового реле тока в схеме, приведенной на в отсутствие напряжения.
Как только на схему будет подано напряжение, ток пойдет через тепловое реле защиты, основную обмотку и катушку реле. Поскольку контакты A/S и L разомкнуты, пусковая обмотка обесточена и двигатель не запускается – это вызывает резкое возрастание потребляемого тока.
Повышение пускового тока (примерно пятикратное, по отношению к номиналу) обеспечивает такое падение напряжения на катушке реле (между точками L и Р/М), которое становится достаточным, чтобы сердечник втянулся в катушку, контакты A/S и L замкнулись и пусковая обмотка оказалась под напряжением.

Благодаря импульсу, полученному от пусковой обмотки, двигатель запускается и по мере того, как число его оборотов растет, потребляемый ток падает. Одновременно с этим падает напряжение на катушке реле (между L и Р/М). Когда мотор наберет примерно 80% от номинального числа оборотов, напряжение между точками L и Р/М станет недостаточным для удержания сердечника внутри катушки, контакт между A/S и L разомкнётся и полностью отключит пусковую обмотку.
Однако, при такой схеме пусковой момент на валу двигателя очень незначительный, поскольку в ней отсутствует пусковой конденсатор, обеспечивающий достаточную величину сдвига по фазе между током в основной и пусковой обмотках (напомним, что главным назначением конденсатора является увеличение пускового момента). Поэтому данная схема используется только в небольших двигателях с незначительным моментом сопротивления на валу.
Если речь идет о небольших холодильных компрессорах, в которых в качестве расширительного устройства обязательно используются капиллярные трубки, обеспечивающие выравнивание давления в конденсаторе и давления в испарителе при остановках, то в этом случае запуск двигателя происходит при минимально возможном моменте сопротивления на валу {см. раздел 51. “Капиллярные расширительные устройства”).
При необходимости повышения пускового момента последовательно с пусковой обмоткой необходимо устанавливать пусковой конденсатор (Cd). Поэтому часто реле тока выпускаются с четырьмя гнездами, как например, в модели, представленной.
Реле такого типа поставляются с шунтирующей перемычкой между гнездами 1 и 2. При необходимости установки пускового конденсатора шунт удаляется.
Отметим, что при прозвонке такого реле омметром между гнездами М и 2 сопротивление будет близким к нулю и равным сопротивлению обмотки реле. Между гнездами 1 и S сопротивление равно бесконечности (при нормальном положении реле) и нулю (при реле, перевернутом крышкой вниз).

ВНИМАНИЕ! При замене неисправного реле тока новое реле всегда должно быть с тем же индексом, что и неисправное.

Действительно, существуют десятки различных модификаций реле тока, каждая из которых имеет свои характеристики (сила тока замыкания и размыкания, максимально допустимая сила тока. ..). Если вновь устанавливаемое реле имеет отличные от заменяемого реле характеристики, то либо его контакты никогда не будут замыкаться, либо будут оставаться постоянно замкнутыми.

Если контакты никогда не замыкаются, например, из-за того, что пусковое реле тока слишком мощное (рассчитано на замыкание при пусковом токе 12 А, в то время как на самом деле пусковой ток не превышает 8 А), вспомогательная обмотка не может быть запитана и мотор не запускается. Он гудит и отключается тепловым реле защиты.
Заметим, что эти же признаки сопровождают такую неисправность, как поломка контактов реле
В крайнем случае, проверить эту гипотезу можно замкнув накоротко на несколько секунд контакты 1 и S, например. Если мотор запускается, это будет доказательством неисправности реле.
Если контакт остается постоянно замкнутым, например, из-за низкой мощности пускового реле тока (оно должно размыкаться при падении тока до 4 А, а двигатель на номинальном режиме потребляет 6 А), пусковая обмотка окажется все время под напряжением. Заметим, что то же самое произойдет, если вследствие чрезмерной силы тока, контакты реле “приварятся” или если реле установлено верхом вниз*, из-за чего контакты будут оставаться постоянно замкнутыми.
Компрессор будет тогда потреблять огромный ток и, в лучшем случае, отключится тепловым реле защиты (в худшем случае он -сгорит). Если при этом в схеме присутствует пусковой конденсатор, он также будет все время под напряжением и при каждой попытке запуска будет сильно перегреваться, что в конечном счете приведет к его разрушению.

Нормальную работу пускового реле тока можно легко проверить с помощью трансформаторных клещей, установленных в линии конденсатора и пусковой обмотки. Если реле работает нормально, то в момент запуска ток будет максимальным, а когда контакт разомкнётся, амперметр покажет отсутствие тока.
Наконец, чтобы завершить рассмотрение пускового реле тока, нужно остановиться на одной неисправности, которая может возникать при чрезмерном росте давления конденсации. Действительно, любое повышение давления конденсации, чем бы оно ни обусловливалось (например, загрязнен конденсатор), неизбежно приводит к росту потребляемого двигателем тока (см. раздел 10. “Влияние величины давления конденсации на силу тока, потребляемого электромотором компрессора”). Этот рост иногда может оказаться достаточным, чтобы привести к срабатыванию реле и замыканию контактов, в то время как двигатель вращается. Последствия такого явления вы можете себе представить!
* Установка пускового реле в горизонтальной плоскости, как правило, дает такой же результат и также является неверной (прим. ред.).

Когда мощность двигателя растет (становясь выше, чем 600 Вт), возрастает и сила потребляемого тока, и использование пускового реле тока становится невозможным из-за того, что увеличивается потребный диаметр катушки реле. Пусковое реле напряжения тоже имеет катушку и контакты, но в отличие от реле тока, катушка реле напряжения имеет очень высокое сопротивление (наматывается тонким проводом с большим числом витков), а его контакты нормально замкнуты. Поэтому, вероятность перепутать эти два устройства очень незначительна.
представлен внешний вид наиболее распространенного пускового реле напряжения, представляющего собой герметичную коробку черного цвета. Если прозвонить клеммы реле с помощью омметра, можно обнаружить, что между клеммами 1 и 2 сопротивление равно 0, а между 1-5 и 2-5 оно одинаково и составляет, например 8500 Ом (заметим, что клеммы 4 не включаются в схему и используются только для удобства соединения и разводки проводов на корпусе реле).

Контакты реле наверняка находятся между клеммами 1 и 2, поскольку сопротивление между ними равно нулю, однако к какой из этих клемм подключен один из выводов катушки определить нельзя, так как результат при измерениях будет одинаковым (см. схему на рис. 53.29).
Если у вас есть схема реле, проблем с определением общей точки не будет. В противном случае вам потребуется выполнить дополнительно маленький опыт, то есть подать питание вначале на клеммы 1 и 5, а затем 2 и 5 (измеренное между ними сопротивление составило 8500 Ом, следовательно, один из концов катушки подключен либо к клемме 1, либо к клемме 2).

Допустим, что при подаче напряжения на клеммы 1-5, реле будет работать в режиме “дребезга” (как зуммер) и вы отчетливо различите постоянное замыкание и размыкание его контакта (представьте последствия такого режима для двигателя). Это будет признаком того, что клемма 2 является общей и один из концов катушки подключен именно к ней. В случае
неуверенности вы можете проверить себя, подав питание на клеммы 5 и 2 (контакты 1 и 2
разомкнутся и будут оставаться разомкнутыми).
ВНИМАНИЕ! Если вы подадите напряжение на клеммы 1 и 2 (клеммы нормально замкнутых контактов), то получите короткое замыкание, что может быть очень опасным

Чтобы выполнить такую проверку, вы должны использовать напряжение 220 В, если реле предназначено для оснащения двигателя на 220 В (настоятельно рекомендуем использовать в цепи плавкий предохранитель, чтобы защитить схему от возможных ошибок при подключении). Однако может случиться так, что контакты реле не будут размыкаться ни при подаче питания на клеммы 1 и 5, ни при его подаче на клеммы 2 и 5, хотя катушка будет исправной (при прозвонке омметром сопротивление 1-5 и 2-5 одинаково высокое). Это может быть обусловлено самим принципом, заложенным в основу работы схемы с реле напряжения (сразу после данного абзаца мы его рассмотрим), который требует для срабатывания реле повышенного напряжения. Чтобы продолжить проверку, вы можете увеличить напряжение до 380 В (реле при этом ничего не угрожает, так как оно способно выдержать напряжение до 400 В).

Как только на схему подается питание, ток проходит через тепловое реле защиты и основную обмотку (С—>Р). Одновременно он проходит через пусковую обмотку (С—»А). нормально замкнутые контакты 2-1 и пусковой конденсатор (Cd). Все условия для запуска соблюдены и двигатель начинает вращение.
По мере того, как двигатель набирает обороты, в пусковой обмотке наводится дополнительное напряжение, которое добавляется к напряжению питания.

В конце запуска наведенное напряжение становится максимальным и напряжение на концах пусковой обмотки может достигать 400 В (при напряжении питания 220 В). Катушка реле напряжения сконструирована таким образом, чтобы разомкнуть контакты точно в тот момент, когда напряжение на ней превысит напряжение питания на величину, определенную разработчиком двигателя. Когда контакты I -2 разомкнутся, катушка реле остается запитанной напряжением, наведенным в пусковой обмотке (эта обмотка, намотанная на основную обмотку, представляет собой как бы вторичную обмотку трансформатора).
Во время запуска очень важно, чтобы напряжение на клеммах реле в точности соответствовало напряжению на концах пусковой обмотки. Поэтому пусковой конденсатор всегда должен включаться в схему между точками I и Р, а не между А и 2 Отметим, что при размыкании контактов 1-2 пусковой конденсатор полностью исключается из схемы.
Существует множество различных моделей реле напряжения, отличающихся своими характеристиками (напряжением замыкания и размыкания контактов…).

Поэтому, при необходимости замены неисправного реле напряжения, для этого нужно использовать реле той же самой модели.
Если реле для замены не вполне соответствует двигателю -это значит, что либо его контакты при запуске не будут замкнуты, либо будут замкнуты постоянно.
Когда при запуске контакты реле оказываются разомкнутыми, например из-за того, что реле слишком маломощное (оно срабатывает при 130 В, то есть сразу после подачи напряжения и пусковая обмотка запитана только как вторичная обмотка), двигатель не сможет запуститься, будет гудеть и отключится тепловым реле защиты (см. рис. 53.33).

Отметим, что такие же признаки будут иметь место в случае поломки контакта. В крайнем случае, всегда можно проверить эту гипотезу, замкнув на мгновение накоротко контакты 1 и 2. Если двигатель запустится, значит контакт отсутствует.

Запуск при помощи термистора (СТР)

Термистор, или терморезистор (СТР* – сокращение, в переводе означает положительный температурный коэффициент, то есть повышение сопротивления при росте температуры) включается в цепь так, как показано на рис. 53.37.
При неподвижном роторе мотора СТР холодный (имеет окружающую температуру) и его сопротивление очень низкое (несколько Ом). Как только на двигатель подается напряжение, запитывается основная обмотка. Одновременно ток проходит через низкое сопротивление СТР и пусковую обмотку, в результате чего двигатель запускается. Однако ток, текущий через пусковую обмотку, проходя через СТР, нагревает его, что обусловливает резкое повышение его температуры, а следовательно и сопротивления. По истечении одной-двух секунд температура СТР становится более 100°С, а его сопротивление легко превышает 1000 Ом.
Резкое повышение сопротивления СТР снижает ток в пусковой обмотке до нескольких миллиампер, что эквивалентно отключению этой обмотки так, как это сделало бы обычное пусковое реле. Слабый ток, не оказывая никакого влияния на состояние пусковой обмотки, продолжает проходить через СТР, оставаясь вполне достаточным, чтобы поддерживать его температуру на нужном уровне.
Такой способ запуска используется некоторыми разработчиками, если момент сопротивления при запуске очень малый, например, в установках с капиллярными расширительными устройствами (где при остановке неизбежно выравнивание давлений).
Однако, когда компрессор остановился, длительность остановки должна быть достаточно большой, чтобы не только обеспечить выравнивание давлений, но и, главным образом, охладить СТР (по расчетам для этого нужно как минимум 5 минут).
Всякая попытка запуска двигателя при горячем СТР (имеющим, следовательно, очень высокое сопротивление) не позволит пусковой обмотке запустить двигатель. За такую попытку можно поплатиться значительным возрастанием тока и срабатыванием теплового реле защиты.
Терморезисторы представляют собой керамические диски или стержни и основным видом неисправностей этого типа пусковых устройств является их растрескивание и разрушение внутренних контактов, наиболее часто обусловленное попытками запуска при горячих СТР, что
неизбежно влечет за собой чрезмерное повышение пускового тока.
. Мы часто указывали на важность соблюдения идентичности моделей при замене неисправных элементов электрооборудования (тепловые реле защиты, пусковые реле…) на новые, либо на те, которые рекомендуются для замены разработчиком. Мы советуем также при замене компрессора менять и комплект пусковых устройств (реле + конденсатор(ы)).
* Иногда встречается термин РТС, который означает то же самое, что и СТР {прим. peo.j.

Г) Обобщение наиболее часто встречающихся схем пусковых устройств

В документации различных разработчиков встречается множество схем с несколькими экзотическими названиями, которые мы сейчас разъясним. Воспользовавшись этим случаем, мы пополним наши знания и увидим роль рабочих конденсаторов.
Для лучшего понимания дальнейшего материала напомним, что в отличие от пусковых конденсаторов, рабочие конденсаторы рассчитаны на постоянное нахождение под напряжением и что конденсатор включается в схему последовательно с пусковой обмоткой, позволяя повысить крутящий момент на вачу двигателя.
1) Схема PSC (Permanent Split Capacitor) – схема с постоянно подключенным конденсатором является самой простой, поскольку в ней отсутствует пусковое реле.
Конденсатор, постоянно находясь под напряжением (см. рис. 53.40\ должен быть рабочим конденсатором. Поскольку с ростом емкости такой тип конденсаторов быстро увеличивается в размерах, их емкость ограничивается небольшими значениями (редко более 30 мкФ).
Следовательно, схема PSC используется, как правило, в небольших двигателях с незначительным моментом сопротивления на валу (малые холодильные компрессоры для капиллярных расширительных устройств, обеспечивающих выравнивание давлений при остановках, вентиляторные двигатели небольших кондиционеров).
При подаче напряжения на схему, постоянно подключенный кон-
денсатор (Ср) дает толчок, позволяя запустить двигатель. Когда двигатель запущен, пусковая обмотка остается под напряжением вместе с последовательно включенным конденсатором, что ограничивает силу тока и позволяет повысить крутящий момент при работе двигателя.
2) Схема СТР. изученная ранее, называется также РТС (Positive Temperature Coefficient) и используется в качестве относительно простого пускового устройства.
Она может быть усовершенствована добавлением постоянно подключенного конденсатор.
При подаче напряжения на схему (после остановки длительностью не менее 5 минут), сопротивление термистора СТР очень низкое и конденсатор Ср, будучи замкнутым накоротко, не влияет на процесс запуска (следовательно, момент сопротивления на валу должен быть незначительным, что требует выравнивания давлений при остановке).
В конце запуска сопротивление СТР резко возрастает, но вспомогательная обмотка остается подключенной к сети через конденсатор Ср, который позволяет повысить крутящий момент при работе двигателя (например, при росте давления конденсации).
Поскольку конденсатор все время находится под напряжением,
пусковые конденсаторы в схемах этого типа использовать нельзя.

53.2. УПРАЖНЕНИЕ 2

Однофазный двигатель с напряжением питания 220 В, оснащенный рабочим конденсатором с емкостью 3 мкФ, вращает вентилятор кондиционера. Переключатель имеет 4 клеммы: “Вход” (В), “Малая скорость” (МС), “Средняя скорость” (СС), “Большая скорость” (БС), позволяющие скоммутировать двигатель с сетью таким образом, чтобы выбрать требуемое значение (МС, СС или БС) числа оборотов.

Решение

Набросаем, согласно нашему предположению внутреннюю схему двигателя, сверяясь с данными измерения сопротивлений (например, между Г и Ж должно быть 290 Ом, а между Г и 3 – 200 Ом).
Остается только включить в схему переключатель, помня о том, что максимальная скорость вращения (БС) достигается, если двигатель напрямую подключен к сети . И напротив, минимальное число оборотов будет обеспечено при самом слабом напряжении питания, следовательно, при задействовании максимального значения гасящего сопротивления.

Такие двигатели, редко встречающиеся в настоящее время, могут однако использоваться в качестве привода сальниковых компрессоров. Чтобы изменить направление вращения двигателя, достаточно крест-накрест поменять точку соединения пусковой и основной обмоток.
В качестве примера на рис. показано, как конец пусковой обмотки стал началом, а начало — концом.
Заметим, что в этом случае направление прохождения тока по пусковой обмотке изменилось на противоположное, что позволяет дать в момент запуска импульс магнитного поля в обратном направлении.
Наконец, отметим также двухпроводные двигатели с “витком Фраже” или с “фазосдвигаю-щим кольцом”, широко используемые для привода небольших вентиляторов с низким моментом сопротивления (как правило, лопастных). Эти двигатели очень надежные, хотя и имеют малый крутящий момент, и при их включении в сеть отсутствуют какие-либо особые проблемы, поскольку они имеют всего два провода (конечно, плюс заземление).

В) Пусковые реле
Вне зависимости от конструкции, задачей пускового реле является отключение пусковой обмотки, как только двигатель наберет примерно 80% номинального числа оборотов. После этого, двигатель считается запущенным и продолжает вращение только с помощью рабочей обмотки.
Существует два основных типа пусковых реле: реле тока и реле напряжения. Мы упомянем также запуск с помощью термистора СТР.
Вначале изучим пусковое реле тока
Этот тип реле, как правило, применяется в небольших однофазных двигателях, используемых для привода компрессоров, мощность которых не превышает 600 Вт (домашние холодильники, небольшие морозильные камеры…).

Поиск пусковых и пусковых обмоток

Обмотки однофазного двигателя

Пора пересмотреть принцип «что есть что», когда речь идет об обмотках однофазных двигателей. Часто вы найдете двигатель, у которого нет схемы подключения, только 3 провода, сидящие в соединительной коробке. Теперь вам нужно найти пусковую и пусковую обмотки, чтобы подключить этот двигатель.

Давайте проверим

Напоминаем перед началом тестирования:

Проведите полную проверку двигателя, прежде чем даже подумаете о подключении этого двигателя. Другими словами, выполните механические проверки, проверьте сопротивление изоляции и т. Д. Только если этот двигатель находится в хорошем состоянии, перейдите к поиску соответствующих обмоток и подключите его к источнику питания.

Тогда проверим обмотки. Для приведенной выше диаграммы я только что выбрал случайные цвета для выводов, которые вы найдете в клеммной коробке, но процедура тестирования одинакова, независимо от цвета.

Тогда для нашей диаграммы:

Проверить сопротивление между коричневым и желтым. Допустим, у вас сопротивление 5 Ом

Проверка сопротивления между коричневым и синим.На этот раз вы получите 8 Ом

Проверить сопротивление между желтым и синим. Вы получаете показание 3 Ом

Понимание чтений

Здесь мы торопимся и делаем ошибки. Мы знаем, что пусковая обмотка имеет самое высокое сопротивление, а ходовая – самое низкое. Не обманывайтесь здесь значениями 8 и 5 Ом!

Ваша пусковая обмотка – 5 Ом, а рабочая – 3 Ом. значение 8 Ом было тем, что вы проверили на обеих обмотках!

Подводя итог (без каламбура), сумма рабочего и пускового обмоток – это то, откуда берется 8 Ом.

Это означает, что желтый цвет является общим между ними, и это то, к чему вы подключите нейтраль. Коричневый цвет – это начало, и он пойдет с одной стороны вашего конденсатора. Другая сторона конденсатора и синего цвета идет к вашему активному (живому). Работа сделана и готова к запуску.

И последнее, но не менее важное – не забывайте оставаться в безопасности! Избегайте соблазна сократить путь, оно того не стоит.

Пс. не забудьте заглянуть в мастерскую 🙂

Как испытать и проверить однофазные электродвигатели ~ Изучение электротехники

Пользовательский поиск

Есть несколько типов однофазных двигателей.Однако общим для всех них является то, что у них есть начальная обмотка, рабочая обмотка и общее соединение между ними, как показано ниже:

Тестировать однофазные двигатели довольно просто, если соблюдать определенные основные шаги. Цель любого теста двигателя переменного тока – определить состояние двигателя. Основные этапы проверки работоспособности любого двигателя приведены ниже. Тест
(f) Рабочий ток Тест

Общие проверки
Для однофазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя.Убедитесь в отсутствии ожогов и повреждений корпуса, вентилятора или вала системы охлаждения.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипников. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае подумайте о замене.
(3) Как и при всех испытаниях и проверках, заводская табличка двигателя предоставляет ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите заводскую табличку.

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя и землей. Хороший мотор должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя.

Проверка источника питания
Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения Великобритании или Америки. Убедитесь, что на двигатель подается правильное напряжение.

Проверка сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра . Поскольку в однофазном двигателе три клеммы – S, C, R, измерьте сопротивление обмотки:
C к S, C к R и S к R.Измеренное значение от S до R должно быть = от C до S + C до R
Как правило, для однофазных двигателей применяется следующее:
(1) Значение сопротивления между S и R должно давать максимальное значение сопротивления
(2) Ом. показания между C и R должны давать наименьшее значение сопротивления.
(3) Показания в Ом между C и S должны давать некоторое промежуточное значение между значениями для S и R и C до R
. Любое отклонение означает, возможно, неисправный электродвигатель или двигатель, который требует ремонта.

Проверка сопротивления изоляции
Нарушение сопротивления изоляции электродвигателя является одним из первых признаков того, что электродвигатель вот-вот выйдет из строя.Сопротивление изоляции обычно измеряется между обмотками двигателя и землей с помощью измерителя сопротивления изоляции или мегометра. Установите напряжение на измерителе сопротивления изоляции на 500 В и проверьте заземление обмоток двигателя. Проверьте C – E, S – E, R – E. Минимальное испытательное значение для исправного электродвигателя составляет не менее 1 МОм

Испытание рабочего тока
При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящий измеритель или, предпочтительно, зажим на измеритель и сравните с заводской табличкой двигателя FLA .Отклонения от номинального значения FLA могут указывать на проблемы с тестируемым двигателем.

Пусковая и работающая обмотка – Как обсудить

Пусковая и ходовая обмотка

Как определить обмотки для пуска и работы?

Используйте мультиметр и установите его на шкале Ом. Теперь измерьте и запишите сопротивление каждой обмотки. Наивысшее показание – это пусковая обмотка, а наименьшее – текущая обмотка.

Как в этом плане рассчитать обмотки двигателя?

С помощью омметра: отключите все питание от устройства.Проверьте отдельно три провода T1, T2, T3 (три фазы) заземляющего провода. Уроки должны быть бесконечными. Если он равен нулю или не показывает непрерывность, проблема с двигателем или кабелем.

Как также проверяются обмотки компрессора?

Если вы обнаружите, что все значения сопротивления верны:

Установите омметр на самый высокий диапазон.
Поместите наконечник на металлический корпус конденсатора (не забудьте соскрести ржавчину или краску для хорошего контакта)
Измерьте каждую палку относительно пола.
Любое показание, которое нельзя читать бесконечно, указывает на заземленную катушку.

Какая обмотка имеет наибольшее сопротивление при работе или пуске?

Понимание измеренных значений Мы знаем, что пусковая обмотка имеет наибольшее сопротивление, а обмотка двигателя – самое слабое. Пусть вас не обманывают значения сопротивления 8 и 5 Ом! Его начальная обмотка 5 Ом, а круглая обмотка 3 Ом.

В чем разница между начальной обмоткой и обмоткой провода?

Пусковая обмотка также имеет больше витков и размер проводника меньше, в то время как непрерывная обмотка имеет меньше витков и размер проводника больше по сравнению с пусковой обмоткой.

Как узнать, неисправны ли обмотки двигателя?

Проверьте с помощью мультиметра, установленного на низкое сопротивление (обычно 200 Ом) между каждой клеммой обмотки и металлическим корпусом двигателя. Если какое-либо из этих показаний указывает на неисправность двигателя, не используйте его. Если он не заземлен, дом можно запитать от питающего напряжения.

Вы хотите, чтобы обмотки двигателя были непрерывными?

Обмотки (все три в трехфазном двигателе) должны быть слабыми, но не нулевыми. Чем меньше двигатель, тем выше это значение, но он не должен быть открыт.Обычно он достаточно низкий (менее 30), чтобы слышать звуковой сигнал непрерывности.

Как проверить обмотки электродвигателей?

Прямое испытание на короткое замыкание в токовых обмотках двигателя асинхронных (бесщеточных) двигателей. Возьмите мультиметр на 30 000 Ом и коснитесь одного щупа одним зажимом, а другого другим зажимом. Каждый набор обмоток должен иметь примерно одинаковое сопротивление.

Сколько Ом должен показывать двигатель?

0,5 Ом

Сколько обмоток у трехфазного двигателя?

Сколько обмоток у однофазного двигателя?

две обмотки

какая основная обмотка?

Ротор – это вращающаяся часть двигателя.Обмотка статора асинхронного двигателя 1 Ø состоит из двух частей: основной обмотки и вспомогательной обмотки. Обычно дополнительная обмотка располагается перпендикулярно основной обмотке. В асинхронном двигателе 1 Ø многооборотная обмотка называется основной обмоткой.

Какие два основных типа моторных приводов используются сегодня?

Существует четыре основных типа управления двигателем и приводом: переменный ток, постоянный ток, сервопривод и шаговый двигатель, каждый из которых имеет тип входной мощности, который изменяется для желаемой выходной функции в соответствии с программой.

Как работает начальная упаковка?

Пусковая обмотка, также называемая вспомогательной обмоткой, используется для создания крутящего момента, необходимого для запуска однофазного асинхронного двигателя. В этом типе двигателя эта обмотка создает вращающееся магнитное поле, изменяя отношение тока к напряжению.

Что такое круглая пленка?

Сколько обмоток у вентилятора?

Двигатель потолочных вентиляторов:

Почему однофазные двигатели не запускаются сами по себе?

Как упоминалось выше, однофазные асинхронные двигатели не запускаются автоматически, потому что однофазный источник питания не может генерировать вращающееся магнитное поле. Для создания вращающихся магнитных полей нам понадобится двухфазный или трехфазный источник питания. Но мы можем создать вращающееся магнитное поле с двухфазной структурой.

Какой единственный двигатель с цельной крышкой последовательно соединен с заводским пускателем?

Урок 17. Двигатели

Почему мы используем две обмотки для запуска и запуска в однофазном двигателе?

Добавление конденсатора последовательно с пусковой обмоткой позволяет увеличить фазовый сдвиг и движение в магнитном поле и, таким образом, обеспечивает более высокий пусковой момент для приложений, в которых двигатель должен запускаться под нагрузкой.

Как открываются обмотки компрессора?

Низкий фреон повреждает компрессор?

Хотя система кондиционирования воздуха может по-прежнему работать с пониженной охлаждающей способностью после утечки хладагента, она вызывает серьезные повреждения, которые в конечном итоге приводят к повышенной потребности в ремонте и, возможно, к полному отказу системы. Утечка хладагента также может привести к повреждению компрессора и перегреву.

Что переживает компрессор?

Пусковая и беговая обмотка Схема и работа однофазного двигателя

Однофазные двигатели очень широко используются дома, в офисах, мастерских и т. Д.поскольку в большинство домов и офисов подается однофазное питание. Кроме того, однофазные двигатели надежны, дешевы по стоимости, просты в конструкции и легко ремонтируются.

Однофазный асинхронный двигатель (разделенная фаза, конденсатор, экранированный полюс и т. Д.)
Однофазный синхронный двигатель
Отталкивающий двигатель и др.

В этой статье объясняется основная конструкция и принцип работы однофазного асинхронного двигателя .

Однофазный асинхронный двигатель

Конструкция однофазного асинхронного двигателя аналогична конструкции трехфазного асинхронного двигателя с короткозамкнутым ротором, за исключением того, что статор намотан для однофазного питания.

Статор также снабжен «пусковой обмоткой», которая используется только для пусковых целей. Это можно понять из схемы однофазного асинхронного двигателя слева.

Принцип работы однофазного асинхронного двигателя

Когда на статор однофазного двигателя подается однофазное питание, он создает переменный магнитный поток в обмотке статора. Переменный ток, протекающий через обмотку статора, вызывает индуцированный ток в стержнях ротора (ротора с короткозамкнутым ротором) в соответствии с законом Фарадея об электромагнитной индукции.Этот индуцированный ток в роторе также будет создавать переменный магнитный поток. Даже после того, как установлены оба переменных потока, двигатель не запускается (причина объясняется ниже). Однако, если ротор запускается под действием внешней силы в любом направлении, двигатель разгоняется до конечной скорости и продолжает работать с номинальной скоростью. Такое поведение однофазного двигателя можно объяснить теорией вращения двойного поля.

Теория вращения двойного поля

Теория вращения двойного поля утверждает, что любая переменная величина (здесь переменный поток) может быть разделена на две составляющие, величина которых равна половине максимальной величины переменной величины, и обе эти составляющие вращаются в противоположном направлении.

Следующие рисунки помогут вам понять теорию вращения двойного поля.

Почему однофазный асинхронный двигатель не запускается автоматически?

Статор однофазного асинхронного двигателя намотан с однофазной обмоткой. Когда на статор подается однофазное питание, он создает переменный магнитный поток (который изменяется только вдоль одной оси пространства). Переменный поток, действующий на ротор с короткозамкнутым ротором, не может производить вращение, только вращающийся поток может. Вот почему однофазный асинхронный двигатель не запускается автоматически.

Как сделать самозапуск однофазного асинхронного двигателя?

Как объяснено выше, однофазный асинхронный двигатель не запускается автоматически . Для самозапуска его можно временно преобразовать в двухфазный двигатель во время пуска. Это может быть достигнуто путем введения дополнительной «пусковой обмотки», также называемой вспомогательной обмоткой.
Следовательно, статор однофазного двигателя имеет две обмотки: (i) основная обмотка и (ii) пусковая обмотка (вспомогательная обмотка).Эти две обмотки подключены параллельно к однофазному источнику питания и разнесены на 90 электрических градусов друг от друга. Разность фаз в 90 градусов может быть достигнута путем последовательного подключения конденсатора к пусковой обмотке.
Следовательно, двигатель ведет себя как двухфазный двигатель, а статор создает вращающееся магнитное поле, которое заставляет ротор вращаться. Когда двигатель набирает скорость, скажем, до 80 или 90% от его нормальной скорости, пусковая обмотка отключается от цепи с помощью центробежного переключателя, и двигатель работает только от основной обмотки.

Однофазные асинхронные двигатели | Двигатели переменного тока

Трехфазный двигатель может работать от однофазного источника питания. Однако он не запускается самостоятельно. Его можно запустить вручную в любом направлении, набрав скорость за несколько секунд. Он будет развивать только 2/3 номинальной мощности 3-φ, потому что одна обмотка не используется.

Двигатель с 3 фазами работает от мощности 1 фазы, но не запускается

Одна катушка однофазного двигателя

Одинарная катушка однофазного асинхронного двигателя создает не вращающееся магнитное поле, а пульсирующее поле, достигающее максимальной напряженности при электрическом напряжении 0 ° и 180 °.

Однофазный статор создает невращающееся пульсирующее магнитное поле

Другая точка зрения состоит в том, что одиночная катушка, возбуждаемая однофазным током, создает два вектора магнитного поля, вращающихся в противоположных направлениях, совпадающих дважды за оборот при 0 ° (рисунок выше-a) и 180 ° (рисунок e). Когда векторы поворачиваются на 90 ° и -90 °, они отменяются на рисунке c.

При 45 ° и -45 ° (рисунок b) они частично складываются по оси + x и сокращаются по оси y.Аналогичная ситуация существует на рисунке d. Сумма этих двух векторов – это вектор, неподвижный в пространстве, но чередующийся во времени. Таким образом, пусковой крутящий момент не создается.

Однако, если ротор вращается вперед со скоростью немного меньшей, чем синхронная скорость, он будет развивать максимальный крутящий момент при 10% скольжении относительно вектора прямого вращения. Меньший крутящий момент будет развиваться выше или ниже 10% скольжения.

Ротор будет испытывать скольжение на 200–10% относительно вектора магнитного поля, вращающегося в противоположных направлениях.Небольшой крутящий момент (см. Кривую зависимости крутящего момента от скольжения), за исключением двукратной пульсации частоты, создается вектором, вращающимся в противоположных направлениях. Таким образом, однофазная катушка будет развивать крутящий момент после запуска ротора.

Если ротор запускается в обратном направлении, он будет развивать такой же большой крутящий момент, поскольку он приближается к скорости вращающегося в обратном направлении вектора.

Однофазные асинхронные двигатели имеют медную или алюминиевую короткозамкнутую клетку, встроенную в цилиндр из стальных пластин, типичных для многофазных асинхронных двигателей.

Двигатель с постоянным разделением конденсаторов

Одним из способов решения проблемы с однофазным двигателем является создание двухфазного двигателя, получающего двухфазное питание от однофазного. Для этого требуется двигатель с двумя обмотками, разнесенными друг от друга на 90, °, , электрический, питаемый двумя фазами тока, смещенными во времени на 90, °, . Это называется конденсаторным двигателем с постоянным разделением.

Асинхронный двигатель с постоянным разделением конденсаторов

Этот тип двигателя подвержен увеличению величины тока и сдвигу во времени назад, когда двигатель набирает скорость, с пульсациями крутящего момента на полной скорости.Решение состоит в том, чтобы конденсатор (импеданс) оставался небольшим, чтобы минимизировать потери.

Потери меньше, чем у двигателя с экранированными полюсами. Эта конфигурация двигателя хорошо работает до 1/4 лошадиных сил (200 Вт), хотя обычно применяется к двигателям меньшего размера. Направление двигателя легко изменить, включив конденсатор последовательно с другой обмоткой. Этот тип двигателя может быть адаптирован для использования в качестве серводвигателя, описанного в другом месте в этой главе.

Однофазный асинхронный двигатель со встроенными катушками статора

Однофазные асинхронные двигатели могут иметь катушки, встроенные в статор двигателей большего размера.Тем не менее, меньшие размеры требуют меньшего количества сложностей для создания концентрированных обмоток с выступающими полюсами.

Асинхронный двигатель с конденсаторным пуском

На рисунке ниже конденсатор большего размера может использоваться для пуска однофазного асинхронного двигателя через вспомогательную обмотку, если он отключается центробежным переключателем, когда двигатель набирает обороты. Кроме того, во вспомогательной обмотке может быть намного больше витков из более тяжелого провода, чем в двигателе с разделенной фазой сопротивления, чтобы уменьшить чрезмерное повышение температуры.

В результате для тяжелых нагрузок, таких как компрессоры кондиционеров, доступен больший пусковой крутящий момент. Эта конфигурация двигателя работает настолько хорошо, что доступна в многомощных (несколько киловаттных) размерах.

Асинхронный двигатель с конденсаторным пуском

Асинхронный двигатель с конденсаторным двигателем

Вариант двигателя с конденсаторным пуском (рисунок ниже) заключается в запуске двигателя с относительно большим конденсатором для высокого пускового момента, но с оставлением конденсатора меньшей емкости на месте после запуска для улучшения рабочих характеристик, не потребляя чрезмерного тока.Дополнительная сложность конденсаторного двигателя оправдана для двигателей большего размера.

Асинхронный двигатель с конденсаторным двигателем

Пусковой конденсатор двигателя может быть неполярным электролитическим конденсатором с двойным анодом, который может представлять собой два последовательно соединенных поляризованных электролитических конденсатора + к + (или – к -). Такие электролитические конденсаторы переменного тока имеют такие высокие потери, что их можно использовать только в прерывистом режиме (1 секунда во включенном состоянии, 60 секунд в выключенном состоянии), например, при запуске двигателя.

Конденсатор для работы двигателя должен быть не электролитического типа, а из полимера с меньшими потерями.

Асинхронный двигатель с двухфазным электродвигателем с сопротивлением

Если во вспомогательной обмотке гораздо меньше витков, меньший провод помещен под углом 90 ° к главной обмотке, он может запустить однофазный асинхронный двигатель. При более низкой индуктивности и более высоком сопротивлении ток будет испытывать меньший фазовый сдвиг, чем основная обмотка.

Может быть получено около 30 ° разности фаз.Эта катушка создает средний пусковой крутящий момент, который отключается центробежным переключателем на 3/4 синхронной скорости. Эта простая (без конденсатора) конструкция хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), управляющих легко запускаемыми нагрузками.

Асинхронный двигатель с разделенным фазным сопротивлением

Этот двигатель имеет больший пусковой крутящий момент, чем двигатель с экранированными полюсами (следующий раздел), но не такой большой, как двухфазный двигатель, построенный из тех же частей.Плотность тока во вспомогательной обмотке настолько высока во время пуска, что последующий быстрый рост температуры исключает частый перезапуск или медленные пусковые нагрузки.

Корректор коэффициента мощности Nola

Фрэнк Нола из НАСА предложил корректор коэффициента мощности для повышения эффективности асинхронных двигателей переменного тока в середине 1970-х годов. Он основан на предположении, что асинхронные двигатели неэффективны при нагрузке ниже полной. Эта неэффективность коррелирует с низким коэффициентом мощности.

Коэффициент мощности меньше единицы из-за тока намагничивания, необходимого для статора.Этот фиксированный ток составляет большую долю от общего тока двигателя по мере уменьшения нагрузки двигателя. При небольшой нагрузке полный ток намагничивания не требуется. Его можно уменьшить, уменьшив подаваемое напряжение, улучшив коэффициент мощности и эффективность.

Корректор коэффициента мощности определяет коэффициент мощности и снижает напряжение двигателя, тем самым восстанавливая более высокий коэффициент мощности и уменьшая потери.

Поскольку однофазные двигатели примерно в 2–4 раза менее эффективны, чем трехфазные двигатели, существует потенциальная экономия энергии для двигателей 1-φ.Для полностью загруженного двигателя экономии нет, так как требуется весь ток намагничивания статора.

Напряжение не может быть уменьшено. Но есть потенциальная экономия от менее чем полностью загруженного двигателя. Двигатель с номинальным напряжением 117 В переменного тока рассчитан на работу при напряжении от 127 В переменного тока до 104 В переменного тока. Это означает, что он не полностью загружен при работе при напряжении более 104 В переменного тока, например, при работе холодильника на 117 В переменного тока.

Контроллер коэффициента мощности может безопасно снизить сетевое напряжение до 104–110 В переменного тока.Чем выше начальное линейное напряжение, тем больше потенциальная экономия. Конечно, если энергокомпания подаст напряжение ближе к 110 В переменного тока, двигатель будет работать более эффективно без каких-либо дополнительных устройств.

Любой практически неработающий однофазный асинхронный двигатель с 25% FLC или менее является кандидатом на использование PFC. Однако он должен работать большое количество часов в год. И чем больше времени он простаивает, как на пилораме, штамповочном прессе или конвейере, тем выше вероятность оплаты контроллера через несколько лет эксплуатации.

За него должно быть втрое проще платить по сравнению с более эффективным 3-φ-двигателем. Стоимость PFC не может быть возмещена для двигателя, работающего всего несколько часов в день.

Резюме: Однофазные асинхронные двигатели

Однофазные асинхронные двигатели не могут запускаться самостоятельно без вспомогательной обмотки статора, приводимой в действие противофазным током около 90 ° . После запуска вспомогательная обмотка необязательна.
Вспомогательная обмотка электродвигателя с постоянным разделением конденсаторов имеет конденсатор, включенный последовательно с ней во время пуска и работы.
Асинхронный двигатель с конденсаторным запуском имеет только конденсатор, включенный последовательно со вспомогательной обмоткой во время запуска.
Двигатель с конденсаторным питанием обычно имеет большой неполяризованный электролитический конденсатор, включенный последовательно со вспомогательной обмоткой для запуска, а затем меньший неэлектролитический конденсатор во время работы.
Вспомогательная обмотка электродвигателя с расщепленным сопротивлением развивает разность фаз по сравнению с основной обмоткой во время пуска из-за разницы в сопротивлении.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

Как проверить свои обмотки 101

Обмотки двигателя представляют собой токопроводящие провода, намотанные на магнитопровод; они обеспечивают путь прохождения тока для создания магнитного поля для вращения ротора. Как и любая другая часть мотора, обмотка может выйти из строя.Когда обмотки двигателя выходят из строя, сами проводники выходят из строя очень редко, скорее, это происходит из-за полимерного покрытия (изоляции), окружающего проводники. Полимерный материал является органическим по своему химическому составу и может изменяться из-за старения, карбонизации, нагрева или других неблагоприятных условий, которые вызывают изменение химического состава полимерного материала. Эти изменения невозможно обнаружить визуально или даже с помощью традиционных инструментов для электрических испытаний, таких как омметры или мегомметры.

Внезапный отказ любой части двигателя приведет к потере производительности, увеличению затрат на техническое обслуживание, потере или повреждению капитала и, возможно, к травмам персонала. Поскольку большая часть нарушений изоляции происходит со временем, технология MCA обеспечивает измерения, необходимые для выявления этих небольших изменений, которые определяют состояние системы изоляции обмотки. Знание того, как проверить свои обмотки, позволит вашей команде проявить инициативу и предпринять соответствующие действия, чтобы предотвратить нежелательный отказ двигателя.

Как проверить изоляцию грунтовых стен

Замыкание на землю или короткое замыкание на землю происходит, когда значение сопротивления изоляции заземленной стены уменьшается и позволяет току течь на землю или на открытую часть машины. Это создает проблему безопасности, поскольку обеспечивает путь питающего напряжения от обмотки до рамы или других открытых частей машины. Для проверки состояния изоляции грунтовых стен производятся измерения от выводов обмоток Т1, Т2, Т3 до земли.

Передовой опыт проверки извилистого пути к земле. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, сколько тока проходит через изоляцию на землю:

1) Проверить двигатель в обесточенном состоянии с помощью исправно работающего вольтметра.

2) Подключите оба измерительных провода прибора к заземлению и проверьте надежность соединения провода прибора с землей. Измерьте сопротивление изоляции относительно земли (IRG). Это значение должно быть 0 МОм. Если отображается любое значение, отличное от 0, повторно подключите измерительные провода к земле и повторите тестирование, пока не будет получено нулевое показание.

3) Отсоедините один из тестовых проводов от земли и подключите к каждому из выводов двигателя. Затем измерьте значение сопротивления изоляции каждого вывода относительно земли и убедитесь, что значение превышает рекомендованное минимальное значение для напряжения питания двигателя.

NEMA, IEC, IEEE, NFPA предоставляют различные таблицы и инструкции по рекомендуемому испытательному напряжению и минимальным значениям изоляции относительно земли в зависимости от напряжения питания двигателя. Этот тест выявляет любые слабые места в системе изоляции грунтовых стен.Коэффициент рассеяния и проверка емкости относительно земли обеспечивают дополнительную индикацию общего состояния изоляции. Процедура испытаний для этих испытаний такая же, но вместо приложения напряжения постоянного тока применяется сигнал переменного тока, чтобы обеспечить лучшую индикацию общего состояния изоляции заземляющей стены.

Как проверить свои обмотки на наличие проблем с подключением, обрывов или коротких замыканий

Проблемы с подключением: Проблемы с подключением приводят к дисбалансу токов между фазами в трехфазном двигателе, что вызывает чрезмерный нагрев и преждевременное нарушение изоляции.

Обрыв : Обрыв происходит, когда проводник или проводники разрываются или разъединяются. Это может помешать запуску двигателя или заставить его работать в «однофазном» состоянии, что потребляет избыточный ток, перегрев двигателя и преждевременный выход из строя.

Короткое замыкание: Короткое замыкание возникает при разрыве изоляции, окружающей проводники обмотки между проводниками. Это позволяет току течь между проводниками (короткими), а не через проводники. Это вызывает нагрев в месте короткого замыкания, что приводит к дальнейшему разрушению изоляции между проводниками и, в конечном итоге, к выходу из строя.

Проверка на наличие неисправности обмотки требует выполнения серии измерений переменного и постоянного тока между выводами двигателя и сравнение измеренных значений, если измерения соответствуют симметричной обмотке, если показаны несимметричные неисправности.

Рекомендуемые размеры:

1) Сопротивление

2) Индуктивность

3) Импеданс

4) Фазовый угол

5) Частотная характеристика тока

Проверьте состояние обмотки, проверив следующие соединения:

T1 до T3
T2 до T3
T1 – T2

Значение должно быть в пределах 0.От 3 до 2 Ом. Если 0, значит короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать, чтобы получить более точные результаты. Проверьте вставки на наличие следов прижогов, а кабели на износ.

Несбалансированность сопротивления указывает на проблемы с подключением. Если эти значения не сбалансированы более чем на 5% от среднего, это указывает на слабое соединение с высоким сопротивлением, коррозию или другие отложения на клеммах двигателя. Очистите провода двигателя и повторите тест.

Обрыв обозначается бесконечным значением сопротивления или импеданса.

Если фазовый угол или частотные характеристики тока не сбалансированы более чем на 2 единицы от среднего, это может указывать на короткое замыкание обмотки. На эти значения может повлиять положение ротора с короткозамкнутым ротором во время испытаний. Если импеданс и индуктивность не сбалансированы более чем на 3% от среднего, рекомендуется повернуть вал примерно на 30 градусов и провести повторное испытание. Если дисбаланс следует за положением ротора, дисбаланс может быть результатом положения ротора.Если дисбаланс остается прежним, указывается неисправность статора.

Традиционные приборы для испытания двигателей не могут эффективно тестировать или проверять обмотки двигателя

Традиционными приборами, используемыми для проверки двигателей, были мегомметр, омметр, а иногда и мультиметр. Это связано с наличием этих инструментов на большинстве заводов. Мегомметр используется для проверки безопасности электрического оборудования или систем, а мультиметр используется для выполнения большинства других электрических измерений.Однако ни один из этих инструментов по отдельности или вместе не предоставляет информацию, необходимую для правильной оценки состояния системы изоляции двигателя. Мегомметр может определить слабые места в изоляции заземления двигателя, но не может определить общее состояние системы изоляции. Он также не дает информации о состоянии системы изоляции обмоток. Мультиметр определит проблемы с подключением и обрыв в обмотках двигателя, но не предоставит информации об изоляции между обмотками.

Испытательные обмотки с анализом цепи двигателя (MCA ™)

Анализ цепи двигателя (MCA ™) – это метод без напряжения, позволяющий тщательно оценить состояние двигателя путем проверки обмоток и других деталей. Он прост в использовании и быстро дает точные результаты. ALL-TEST PRO 7 ™, ALL-TEST PRO 34 ™ и другие продукты MCA ™ можно использовать на любом двигателе, чтобы выявить потенциальные проблемы и избежать дорогостоящего ремонта. MCA полностью проверяет систему изоляции обмотки двигателя и выявляет раннее ухудшение системы изоляции обмотки, а также неисправности в двигателе, которые приводят к отказу.MCA также диагностирует неплотные и неисправные соединения, когда тесты выполняются с контроллера мотора.

Запросите ценовое предложение на оборудование для испытаний двигателей сегодня

Тестирование двигателей необходимо, поскольку двигатели выходят из строя, и тестирование может выявить проблемы, которые помогут предотвратить отказ. В ALL-TEST Pro у нас есть широкий выбор продуктов для тестирования двигателей, подходящих для многих отраслей промышленности. Мы работали с техниками из пищевой промышленности, небольших моторных мастерских, электротехнического ремонта и многого другого. По сравнению с конкурентами наши машины являются самыми быстрыми и легкими, обеспечивая при этом ценные результаты без необходимости дополнительной интерпретации данных.

Запросите расценки на нашем веб-сайте сегодня, чтобы получить информацию о ценах на наши продукты для испытаний двигателей. Для получения дополнительной информации о том, как проверить свои обмотки, свяжитесь с нашей командой онлайн.

Start Motor – обзор

Теперь необходимо составить таблицу 11.2 для всех реле и выбрать предохранители на пути, определяя высокие уставки мгновенного реле, как описано в предыдущем разделе. Порядок действий следующий:

ТАБЛИЦА 11.2. Определение настроек защиты системы

905 11,43 / 3.3 кВ

Колонка (см. Примечания)	1	2	3	4	5		6	7	Тип устройства	Тип реле	Уставка MVA	Отключение реле, MVA	Неисправность MVA для градации	Уставка тока, кратная в точке градации		Реле времени срабатывания спереди, с	Реле времени срабатывания для оценки, с	Установка временного множителя
Реле 1	Реле 2								Тип устройства	Тип реле	Уставка MVA	Отключение реле, MVA	Неисправность MVA для градации			Реле времени срабатывания спереди, с	Реле времени срабатывания для оценки, с	Установка временного множителя
(1) Предохранитель 415 В 630 A			24. 09
(2) Трансформатор 1,6 МВА	XIDMT	2,04 (120%)	36,14	24,09		11,81			) Секция шины, 3,3 кВ	IDMT	11,43 (100%)	125,00	36,14	17,72	3,17	0,17	0,46	0,125
IDMT	17,15 (150%)	187,90	125,00	10,94	7,29	0,33	0,66	0,200
0,200
секция (5 кл.	57,16 (100%)	323,00	187,90	10,96	3,29	0,54	0,94	0,175
(6) 60 МВА трансформатор, 23,5 / 11 кВ32 (125%)	484,00	323,0	5,65	4,23	0,70	1,13	0,250

Примечания:

•: значение столбца 3
•: Столбец 5, Реле 1: равно значению в столбце 2 для предыдущего этапа
•: Столбец 6: из кривых реле определите время по ближайшей кривой с настройками, указанными в столбце 5. Затем рассчитайте время по фактической TMS / кривой TMS × (время по выбранной кривой). Если TMS = 0,125, возьмите кривую для 0,2 и время при 0,125 = 0,125 / 0,2 × (время при 0,2)
•: Столбец 8: столбец 7, разделенный на время работы реле 2 с CSM (столбец 5) при ближайшая ТМС, чтобы дать время в столбце 7 × ТМС для выбранной кривой. Если столбец 7 = 0,46 и время работы в CSM (3,17 столбец 5) составляет 0,81 для TMS = 0,2, тогда столбец 8 = 0,46 / 0,81 × 0,2 = 0,114, что дает 0,125 в качестве практического реле TMS

•

Столбец 1 не требует пояснений.

•

Столбец 2 определен в разделе 12.9.6 этой главы, например, для трансформатора 1,6 МВА максимальный ток уставки составляет 1,3 × ток полной нагрузки трансформатора, т. Е. 2,08 МВА. Следовательно, 125% (2,06) ближайшей уставки реле подходит для этого реле.

•

Столбцы 3 и 4 также взяты из Раздела 12.9.6; в столбце 3 указано ближайшее максимальное значение уставки реле максимального тока или, если реле нет, максимальный ток короткого замыкания через реле IDMT. Например, номинальный ток предохранителя и отсечка МВА – это максимальное значение МВА повреждения, указанное в Таблице 11.2, то есть 24,09 МВА.

•

Столбец 5 представляет собой текущее кратное значение параметра в точке профилирования. Например, при градации секции шины с трансформатором 1,6 МВА градуированный ток (МВА) (столбец 4) представляет собой настройку максимального значения, установленного на трансформаторе 1,6 МВА (36,14 МВА). Это в 17,72 раза больше уставки трансформаторного реле 1,6 МВА и в 3,17 раза больше уставки реле секции шины.

•

Столбец 6 получен непосредственно из столбца 5 с использованием характеристической кривой для чрезвычайно инвертированного реле с множителем установки времени 0,45, уже определенным при оценке с помощью предохранителя.

•

В столбце 7 используется уравнение градации, т. Е. 1,25 × 0,17 = 0,46 с.

•

Столбец 8 получен путем использования значения для реле 2 в столбце 5 и характеристических кривых для реле с обратнозависимой выдержкой времени для получения времени в столбце 7. Завершенные результаты показаны в таблице 11.2 с дополнительными пояснениями для получения значений в столбцах.

Все точки классификации были проверены на наличие коротких замыканий между фазами. Никаких изменений в настройках производить не пришлось, так как были выбраны ближайший множитель времени и текущий множитель уставки в увеличенном направлении. На рис. 11.53 и в таблице 11.3 представлены кривые компьютерной оценки. Если множители времени округлены до ближайшего шага, 0,025, значения множителей срабатывания и установки времени точно сравниваются со столбцами 2 и 8 в таблице 11.2.

ТАБЛИЦА 11.3. Установки реле, рассчитываемые компьютером

2 9057 2577

Ступень	Срабатывание, MVA	Классификация тока	Граница градации, с	Номинал предохранителя, A	Ток полной нагрузки двигателя, МВА
1	0,4528			630,0

4,54389	0,24320		120,00	0,43594
3	11,4315	5,55556	0,33632		0,33632	1,50000	0,34091	150,00	0,19325
5	57,1577	3. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти: Рубрики Ardo Daewoo Nord Snaige Stinol Toshiba Разное Советы пользователю 2019 © Все права защищены. Карта сайта

Как определить рабочую и пусковую обмотки

Как определить рабочую и пусковую обмотки у однофазного двигателя

Как найти пусковую и рабочую обмотку у однофазного двигателя | Энергофиксик

Визуальный осмотр

Сечение проводников

Измеряем сопротивление обмоток

Заключение

Как определить рабочую и пусковую обмотки

Как определить рабочую и пусковую обмотки

Мастеровым от мастерового.: Подключение однофазного двигателя.

Статья дополняется.

53.Однофазные электродвигатели

Поиск пусковых и пусковых обмоток

Обмотки однофазного двигателя

Давайте проверим

Понимание чтений

Как испытать и проверить однофазные электродвигатели ~ Изучение электротехники

Пусковая и работающая обмотка – Как обсудить

Пусковая и ходовая обмотка

Как определить обмотки для пуска и работы?

Как в этом плане рассчитать обмотки двигателя?

Как также проверяются обмотки компрессора?

Какая обмотка имеет наибольшее сопротивление при работе или пуске?

В чем разница между начальной обмоткой и обмоткой провода?

Как узнать, неисправны ли обмотки двигателя?

Вы хотите, чтобы обмотки двигателя были непрерывными?

Как проверить обмотки электродвигателей?

Сколько Ом должен показывать двигатель?

Сколько обмоток у трехфазного двигателя?

Сколько обмоток у однофазного двигателя?

какая основная обмотка?

Какие два основных типа моторных приводов используются сегодня?

Как работает начальная упаковка?

Что такое круглая пленка?

Сколько обмоток у вентилятора?

Почему однофазные двигатели не запускаются сами по себе?

Какой единственный двигатель с цельной крышкой последовательно соединен с заводским пускателем?

Почему мы используем две обмотки для запуска и запуска в однофазном двигателе?

Как открываются обмотки компрессора?

Низкий фреон повреждает компрессор?

Что переживает компрессор?

Однофазный асинхронный двигатель

Принцип работы однофазного асинхронного двигателя

Теория вращения двойного поля

Почему однофазный асинхронный двигатель не запускается автоматически?

Как сделать самозапуск однофазного асинхронного двигателя?

Однофазные асинхронные двигатели | Двигатели переменного тока

Одна катушка однофазного двигателя

Двигатель с постоянным разделением конденсаторов

Асинхронный двигатель с конденсаторным пуском

Асинхронный двигатель с конденсаторным двигателем

Асинхронный двигатель с двухфазным электродвигателем с сопротивлением

Корректор коэффициента мощности Nola

Как проверить свои обмотки 101

Как проверить изоляцию грунтовых стен

Как проверить свои обмотки на наличие проблем с подключением, обрывов или коротких замыканий

Традиционные приборы для испытания двигателей не могут эффективно тестировать или проверять обмотки двигателя

Испытательные обмотки с анализом цепи двигателя (MCA ™)

Запросите ценовое предложение на оборудование для испытаний двигателей сегодня

Start Motor – обзор

Добавить комментарий Отменить ответ

Рубрики
