Инверторный линейный компрессор lg: Компрессоры для холодильников LG оптом и в розницу
Линейный инверторный компрессор в холодильнике LG
У линейно-инверторного компрессора нет электромотора и он может менять скорость поршня насоса. Этот тип компрессора самый тихий и самый экономичный на сегодняшний день.
- 1. Принцип работы инверторного компрессора в холодильнике LG
- 2. Преимущества и недостатки инверторного компрессора в холодильнике LG
- 3. Сравнение инверторного компрессора в холодильнике LG с линейным
- 4. Какой выбрать компрессор в холодильнике LG
- 5. Нужен ли инверторный холодильник LG
- 6. Какие еще есть компрессоры в холодильниках LG
- 7. Видео: какой компрессор для холодильника лучше
- 8.
Принцип работы инверторного компрессора в холодильнике LG

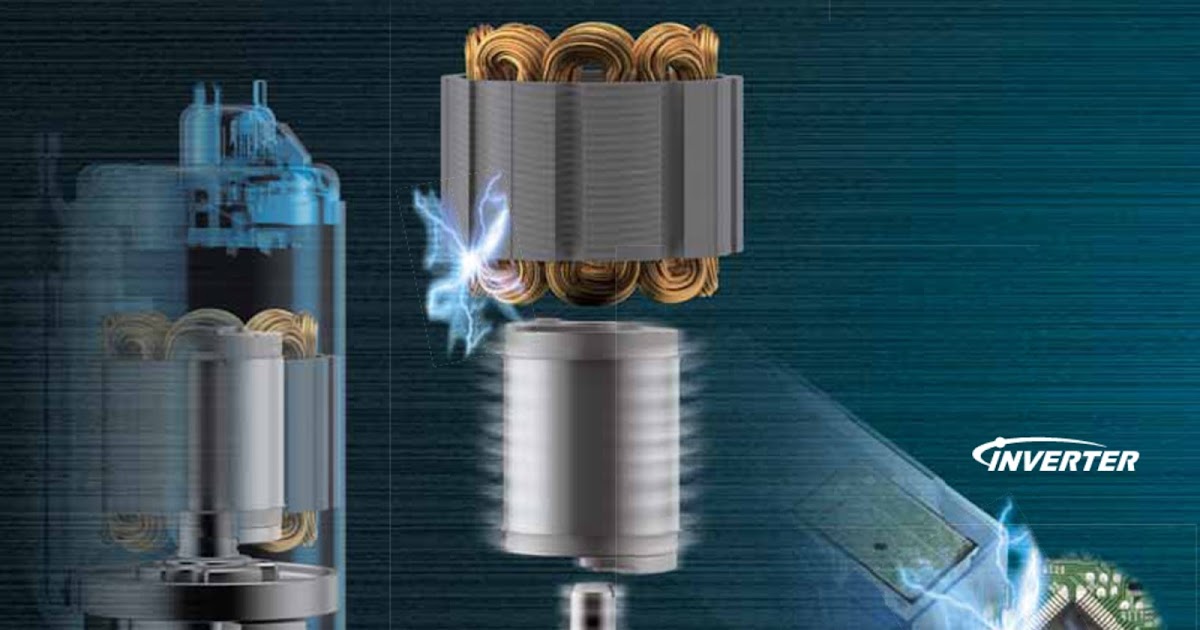

Инверторный компрессор – это тоже электромотор с насосом, но только с регулируемой частотой вращения вала. Регулировка позволяет плавно регулировать обороты двигателя и поддерживать таким образом постоянную температуру в камерах холодильника, а также уменьшить его шум и энергопотребление.
Холодильники потому и стали называться инверторными, поскольку таков принцип работы компрессора, то есть главного силового агрегата, какой есть в любом приборе данного типа.
Их функционирования отличается от действия линейных компрессоров том, что они могут изменять частоту оборотов двигателя. То есть в приборе возможен плавный переход с одного режима работы на другой.
Запуск линейных компрессоров осуществляется на максимум своей мощности. Самостоятельное отключение происходит, как только в холодильнике будет достигнута температура заданного значения.
Для данного элемента присуще в момент срабатывания создавать сопровождающий звук. Он очень напоминает щелчок. Когда двигатель работает, то он создает звуки и шумы, которые могут хорошо услышать окружающие.
ВАЖНО! Обращаем внимание, что подобные компрессоры используют и при изготовлении компьютерного и медицинского оборудования, а также в автомобилестроении и при производстве измерительных приборов.
Постоянный завод мотора на полную мощь, который чередуется с остановками, приводит к тому, что компрессор перегревается. И вскоре холодильник выйдет из строя. Ко всему, когда каждый раз двигатель включается, то это приводит к тому, что повышается нагрузка в электросети. Появляются излишние затраты электроэнергии. Это неэкономно.
ВАЖНО! Выходом, который может оптимизировать эффективность и длительность работы охладительных приборов, является стало изобретение, которое стало альтернативой устаревшим девайсам.
В данном случае мы говорим про инверторные модели (читайте также: модели холодильников lg с системой no frost).
Каков же принцип работы:
- включается компрессор;
- во время работы он охлаждает внутреннюю камеру;
- действие инвертора направлено на то, чтобы в камере поддерживался заданный температурный режим;
- при такой системе компрессор, когда временно сбавляет обороты, полностью не отключается.
Действие прибора осуществляется плавно. Для того чтобы показать разницу в работе линейного и инверторного компрессоров, можно сделать сравнение с тем, как работает автомотор. Инвертор – это автомобиль, передвигающийся по идеально ровной трассе. А компрессор линейного типа – это передвижение по грунтовой дороге. А она неровная. На ней крутые подъемы и спуски.
Если взять модели усовершенствованные, то в них нашли применение двигатели бесщеточные, трехфазные. Они же используются при изготовлении современной аппаратуры. Как измерительной, так и медицинской. А еще при производстве современных инженерных разработок.
Какова суть работы инверторных компрессоров? С помощью управляющего блока прибора переменный ток преобразуется в постоянный. А потом ток опять изменяется в переменный вид. Но у него уже другая необходимая в этом случае частота.
ВАЖНО! Данный процесс и получил название инвертирования, то есть это изменение. Преобразование, которое проводится, предоставляет возможность с большой точностью производить регулировку выходных параметров любой нагрузки. В том числе и компрессора.
По утверждению тех, кто занимается выпуском такой техники, принцип инвертирования позволяет сделать расходы электроэнергии более экономными. Стабильная работа компрессора, когда задаются точные выходные параметры, позволяет с большой точностью и скоростью осуществлять регулировку температуры внутри холодильных и морозильных камер.
Преимущества и недостатки инверторного компрессора в холодильнике LG
Основной причиной, по которой многие потребители покупают холодильное оборудование данного типа, является большое количество преимуществ. В их число входит:
- Небольшое потребление электроэнергии. Как утверждают многие производители, прибор экономит до 40% в сравнении с простым линейным компрессором. Такой эффект достигается из-за отсутствия постоянного включения-выключения двигателя.
- Продолжительный срок службы. Благодаря тому, что инверторный двигатель в холодильнике имеет небольшую мощность, все механические детали испытывают меньшую нагрузку. В результате износ снижается, а эксплуатационный срок повышается. Подтверждением этого факта служит заявление производителей, которые гарантируют бесперебойную работу холодильника на протяжении 10 лет.
- Бесшумность. Низкий уровень шумов обусловлен функционированием инверторного мотора с низкими оборотами. Кроме того, совершенно отсутствуют щелчки, которые слышны во время работы пускового реле.
- Лучшие условия для хранения продуктов. У холодильника с линейным компрессором могут происходить перепады температуры из-за того, что он включается и выключается, а у приборов с Digital-компрессором соблюдается постоянный режим, выставленный на датчике температуры.
Но и минусы у данного типа двигателей также есть:
- Высокая цена. По сравнению с холодильниками, работающими на линейных компрессорах, инверторные являются более дорогостоящими, и не каждому под силу купить их. Со временем техника непременно окупится за счет экономии на электроэнергии.
- Чувствительность перед перепадами напряжения. В некоторых домах такая проблема происходит довольно часто и техника может серьезно пострадать. Поэтому, чтобы защитить прибор, необходимо дополнительно купить защитное оборудование. Также производители предлагают модели с системой Volt Control (например, у Samsung), которая защитит холодильник от резких перепадов напряжения. При скачке напряжения прибор перейдет в режим ожидания, а в последствие самостоятельно вернется к работе.
Сравнение инверторного компрессора в холодильнике LG с линейным
Чем сложнее конструкция, тем неожиданнее может быть причина отказа. Поэтому нужно знать, как проверить тот или иной узел. Инверторный компрессор в холодильнике тестируется прибором от компании DAIKIN, анализатором инвертора. Задача, найти что неисправно, электронный блок (плата) или электромеханическая часть. К неисправности могут привести сбои в сети, если не выставлена защита в виде стабилизатора напряжения.
Линейный компрессор намного проще инверторного. Ему не страшны перепады напряжения. Но рваный режим работы сопровождается пиками потребления энергии в период запуска. Точно так же внутри камеры температура меняется в диапазоне включения терморегулятора. Такая цикличность не приносит пользы продуктам, идет разрушение оборудования. А это значит, инверторный компрессор в холодильнике технологичнее по всем показателям, что подтверждается замерами.
Многие спрашивают, что такое инверторный и чем он отличается от линейного компрессора, в эффективности работы холодильника. Стоит ли переплачивать? Бюджетные модели оборудуются стандартными узлами. В бытовом использовании хорошо отрегулированный холодильник шумит негромко. Но частые пуски и остановы не только съедают на 40% больше энергии, но и разрушают металл.
Частой причиной выхода из стоя системы является терморегулятор. Этот прибор имеет несколько узлов, требующих контроля. Ослабла пружинка замыкания контактов реле, нарушилось уплотнение трубочки с фреоном – холодильник потек. От вибраций может появиться микротрещина в контуре и утечка фреона.
Ремонт линейного компрессора с заправкой стоит недешево. Поэтому, если позволяют средства, лучше купить модель с инверторным сердцем. Но устройство имеет один, но существенный недостаток. В момент подключения инверторных компрессоров для холодильников, в линии должен быть установлен стабилизатор или предусмотрен встроенный Volt Control, технология, не позволяющая включиться двигателю, пока напряжение не восстановится. Выход из строя инвертора в связи с изменением параметров в сети — случай негарантийный.
Какой выбрать компрессор в холодильнике LG
В первую очередь оценим производителей, которые оборудуют холодильники инверторными компрессорами, какой ставят. Первой компанией, собравшей инновационный рефрижератор, была корейская LG. Ей и сейчас принадлежит наибольшее количество моделей, на собственных цифровых инверторных компрессорах Digital Inverter. Двух и многокамерные модели оснащены электронным управлением, системой No Frost, некоторые управляются дистанционно. Электроника обеспечивает автоматическую регулировку в 7 вариантах температурного режима. Естественно, они стоят недешево, но пользуются спросом.
Корейская компания Samsung дополнила инновации, пригласив для создания рефрижераторов с инверторами известного дизайнера Джаспера Морисона. Другие именитые производители пользуются корейскими или немецкими разработками. Холодильники с инверторами стоят примерно на 30% дороже, чем с линейными компрессорами, если сравнивать одинаковые объемы и опции.
Необходимо обратить внимание на новые «линейные» компрессоры с магнитным приводом. Их характеризует отсутствие вращающегося вала. Их тоже создала компания LG. Поршень приводится в движение в результате воздействия электромагнитного поля.
Оборудование предназначено для холодильников большого объема. Особенно эффективно работают 2-3 компрессора в одной установке. В отличие от инверторных моделей, эти компрессоры работают циклично. Но модели, лишенные кривошипно-шатунного механизма стали потреблять на 20 % меньше энергии. Выбирая, холодильник с линейным компрессором, покупатель в первую очередь выигрывает в цене.
Нужен ли инверторный холодильник LG
Итак, подходя к основному вопросу актуальности покупки инверторного агрегата, необходимо подвести итоги. Сравнив плюсы и минусы подобного устройства можно сделать главные выводы.
По своей стоимости инверторный холодильник вчистую проигрывает линейным моделям. Ведь цена на такие сложные устройства гораздо выше.
Также стоит отметить сложность устройства холодильников такого типа. Благодаря этому, в случае необходимости ремонта, знающего мастера будет найти гораздо сложнее.
Еще одним важным фактором является то, что работа линейного холодильника может быть опасна для плохой проводки. В свою очередь, плохая проводка может быть опасна для инверторного агрегата. Таким образом к стоимости покупки инвертора прибавляется еще и цена защитного устройства.
Однако инверторные холодильники более долговечны. Однако это преимущество актуально, только при условии хорошей электропроводки и выполнения всех правил эксплуатации.
Какие еще есть компрессоры в холодильниках LG
- Обычный компрессор. Представляет собой электромотор, который вращает обычный поршневой насос, а тот в свою очередь и качает хладагент холодильника. Такие стоят в самых древних холодильниках и включаются либо на 100% мощности, либо на 0%. Это приводит к перепадам температуры внутри камер холодильника.
- Линейный. Отличается от обычного тем, что у него нет электромотора. Вместо него стоит электромагнитная катушка, в сердечнике которой установлен поршень насоса. В таком компрессоре нет вращающихся частей, вследствие чего он потребляет меньше электроэнергии, меньше шумит (на уровне инверторного) и дешевле стоит.
Работает также либо на 100% мощности, либо полностью выключается. Этот вид компрессора наиболее привычен. Запуск двигателя можно определить по щелчку. Но здесь имеются существенные недостатки. Во-первых, постоянное включение на полную мощность может привести к серьезной поломке компрессора. Во-вторых, в момент запуска двигателя значительно увеличивается нагрузка на сеть, что влечет за собой большие расходы на электроэнергию. Эти и многие другие недостатки и послужили поводом для внедрения в производство инверторных компрессоров.
- Спиральный компрессор. Сжатие хладагента в спиральном холодильном компрессоре происходит за счет движения одной спирали внутри другой. Такие компрессоры отличаются высокой надежностью, низким уровнем шума и вибрации. Проблема спиральных компрессоров – их сложно ремонтировать. Спирали находятся в герметичной камере, доступ к ним затруднен. Такие компрессоры используют в холодильниках и морозильных камерах большой мощности, автомобильных кондиционерах.
- Роторный (винтовой) компрессор.
Рабочие элементы винтового компрессора холодильника – два смежных винта. На входе к ним подается хладагент в газообразном состоянии. При вращении винты прокачивают фреон, сжимая его. При повышении давления растет температура газа. Роторные компрессоры более эффективны чем поршневые и не такие шумные. Но у них самый низкий срок службы. Сейчас их можно встретить редко. На новые модели их устанавливают лишь некоторые производители.

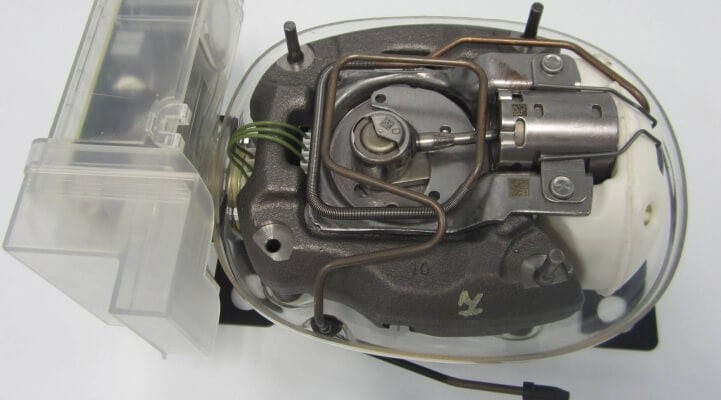

- Поршневой (возвратно-поступательный). Самый дешевый и распространенный вид компрессоров. Сжатие газа происходит за счет работы поршня и попеременного открытия и закрытия клапанов. Поршень приводится в движение двигателем через кривошипно-шатунную передачу. Поршневые компрессоры отличаются высоким уровнем вибрации и шума. Их срок службы больше, чем у винтовых, но ниже остальных типов компрессоров. Производители устанавливают их для удешевления техники.

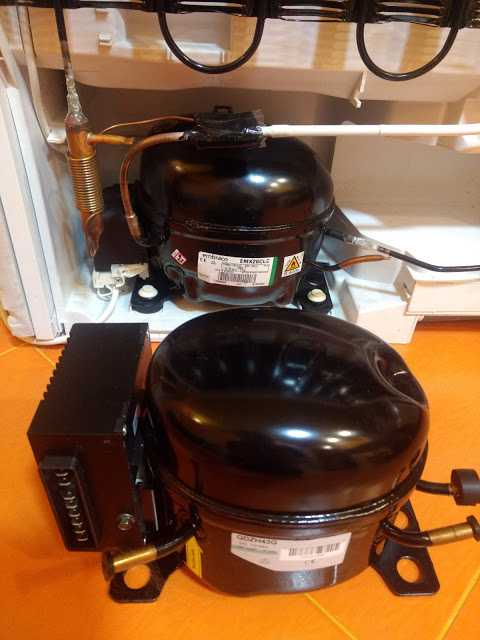

- Инверторный поршневой компрессор. Почему-то на 99% сайтов забывают про этот тип компрессоров.
Хотя они встречаются в 80-90% инверторных холодильников. Инверторно-поршневые компрессоры немного дороже обычных поршневых, но гораздо дешевле линейных. По своей конструкции этот тип компрессоров практически не отличается от поршневых. Разница в том, что скорость вращения вала в нем регулируется электронной платой управления холодильника. Соответственно, изменяется скорость хода поршня.
Видео: какой компрессор для холодильника лучше
Видео: инверторные компрессора в бытовых холодильниках
Линейный компрессор LG.

Похожие презентации:
3D печать и 3D принтер
Видеокарта. Виды видеокарт
Анализ компании Apple
Трансформаторы тока и напряжения
Транзисторы
Устройство стиральной машины LG. Электрика
Конструкции распределительных устройств. (Лекция 15)
Электробезопасность. Правила технической эксплуатации электроустановок
Магнитные пускатели и контакторы
Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)
1. Линейный компрессор Сервисное руководство
1. Диагностиканеисправностей линейного
компрессора с управляющим
симистром
2. Диагностика
неисправностей инверторного
привода линейного
компрессора
Линейный компрессор (Характеристики)
В связи с большой заинтересованностью в охране окружающей среды были приложены усилия по
сохранению энергии. Линейный компрессор с переменной мощностью был разработан и внедрен с
целью создания высокоэффективного компрессора и цикла охлаждения, потребляющего 80% энергии.

Поршневой компрессор
• Сжатие происходит за счет движения поршня.
В компрессоре, вращательное движение вала
преобразуется в возвратно-поступательное
движение поршня, с помощью кривошипношатунного механизма.
• Высокоскоростное вращение
• Мощность охлаждения достигается
изменением частоты
• Эффективность мотора 85∼90% ( большие
потери мощности на трении)
• Износ кривошипно-шатунного механизма

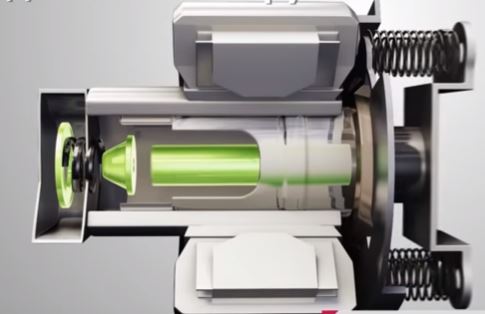

Линейный компрессор
• Сжатие происходит за счет возвратно-поступательных
движений плунжера, электромагнитный привод .
• Колебательные движения малой скорости
• Мощность охлаждения меняется изменением
частоты поступательных движений плунжера
• Эффективность мотора более 90% (малые потери на
трение)
▷ Эффективность компрессора увеличена
более чем на 20%
• требуется контролировать плунжер
• Резонансная пружина
Расшифровка этикетки компрессора
Главные рабочие части
Обмотка
Главная пружина
Внешний статор
Магнит
Плунжер
Внутренний
статор
■ Ээффективность линейного мотора
– Использование плунжера с линейной схемой
– Нет кривошипно-шатунного мех-ма→одна точка трения
■ Система прямого всасывания
■ Свободная плунжерная система
■ Плавный старт и остановка
Система прямого всасывания
•Прямое всасывание и Система прямого потока
Уменьшение потерь потока
Снижение потерь тепла при между всасыванием и сжатием
Линейный
Поршневой
Выпускной клапан
Возвратная пружина
Плунжер
Цилиндр
Сжатие
Внутренний клапан плунжера
Всасывание
Сжатие
Всасывание
Диагностика неисправностей линейного компрессора
Используйте мультиметр (отключите точку A) для измерения сопротивления жгута (подключения компрессора)
подключив контакт 201 главной PWB
Сопрот
5.

Да
Компрессор в
норме
НЕТ
Отключите контакт маш. отделения (точка B на рис.) затем снова проверьте сопрот. в точке контакта (отключите OLP )
Сопротивление обмотки
Да
Компрессор в
норме
плохой
контакт
НЕТ
между AB
Измерьте ①питание и ③общий или ②запасной и ③общий
Сопрот
5.5Ω~9.5Ω
Сопрот
5.5Ω~9.5Ω
НЕТ
Отказ главной PCB
или
Цикла
Да
Компрессор в норме
плохой контакт внутри
компрессора
Диагностика неисправностей привода линейного компрессора
1. Проверьте функциональность компрессора
Откройте заднюю крышку холодильника, оденьте защитные перчатки и затем проверяйте
компрессор, прикасаясь к нему руками. Нормальный ток 600~700 мА
1.1 Работа компрессора
-Проверьте цепь, контролируя рабочее состояние, если холодный воздух идет из
морозильника при открытой двери (проверяйте LED на плате)
1.2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев. Она останавливает при обнаружении поломки и
перезапускает при отсутствии дефекта.

№ LED
Цепь движения
Определение осн.
напряжения
Определение тока
Ошибка связи
(изменение 1.2Hz to 3Hz)
(Обрыв цепи)
(Обрыв цепи семистра)
Рабочие условия
Время останова
компрессора
Если ход более 28mm* (6.9+ )/ 9.6
Входное напряжение более 300V или менее 165V
Пиковый ток питания более 60.A
Если нет связи по контрольной сумме (Холод. и
Комп.) более 1 минуты
Если ход более 28mm* (6.9+ )/ 9.6
Если питание исчезает более, чем на 3.5 цикла
Если напряжение на обеих концах симистора более 770V
Диагностика неисправностей инверторного привода линейного компрессо
1. Проверка работы компрессора
Снимите заднюю крышку сзади холодильника, оденьте изолирующие перчатки, после этого
касайтесь компрессора для проверки работы
(Нормальный ток: 500~600mA)
1.1 Работа компрессора
– Откройте дверь морозильника для проверки холодного воздуха и цепь (проверяйте LED на
плате)
1.2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев.

перезапускает при отсутствии дефекта.
Тип
LED/
КОД
Условия работы
FCT0
1
Ход
2
Датчик неверного хода H/W, цикл всасывания
заблокирован, неверное подключение контактов
компрессора
60s
FCT2
4
неверное подключение контактов компрессора
120s
Lock
5
блокировка внутреннего плунжера компрессора
150s
Ток
6
Часть для разряжения блокирована, протечка
всасывающей части (поступление воздуха),
внутренний дефект компрессора, дефект датчика
тока
360s
Неверный ток, датчик напряжения H/W
Врем
я
выкл
30s
Отказ
7
Сигнал отказа IPM
20s
Отказ
комму
никаци
и
8
Отказ связи холодильника компрессора
0s
Vm:Напряжение
мотора Im: Ток мотора
Vdc link: напряжение
связи DC link
8. Линейный компрессор (Характеристики)
①
Не мигает,
если
компрессор в
норме
②
Откройте крышку блока питания
1.

2.Если нет LED на MAIN PCB проверьте напряжение на компрессоре
Проверьте
напряжен
④
③
ие на
контактах
компрессо
ра
(измеряйт
е не
снимая
кожух)
1. Проверьте температуру и шум
Компрессора и розетки
2. Проверьте функцию
C-FAN
Точка измерения
Черный & Красный или Черный & Голубой
PS: проверьте наличие напряжения при работе C(AC 10V~ AC 230 V)
Защитный режим управления DIOS
№.
Функция LED
LED 1 раз
1
LED 2 раза
2
LED 3 раза
3
4
LED 4 раз
LED 5 раз
5
LED 6 раз
6
7
LED 7 раз
LED 8 раз
8
Причина
Отказ части
PCB (Micom)
Отказ части
PCB
(Переход
плунжера)
Отказ
напряжения
питания
Ремонт
1. Проверьте норм. Работу после сброса
питания
2. замените PCB если отказ повторяется
после №1
1. Проверьте норм. Работу после сброса
питания
2.

после №1
1. Проверьте питание
2. Проверьте норм. Работу после сброса
питания
3. замените PCB если отказ повторяется
после №. 1 , 2
Отказ
1. Проверьте соединение PCB и COMP
контакта
2. замените PCB если № 1 не имеет
кабеля
проблем
компрессора
1. Проверьте норм. Работу после сброса
питания
Задержка 2. замените PCB если отказ повторяется
плунжера после №1
3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Ошибка
питания
слишком 2. замените PCB если отказ повторяется
большого после №1
тока в цепи 3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Отказ части
питания
PCB
2. замените PCB если отказ повторяется
(IPM)
после №1
1. Проверьте норм. Работу после сброса
питания
Отказ связи
2. замените PCB если отказ повторяется
после №1
Диагностика неисправностей инверторного привода линейного компрессора
2.

2.1 Принцип запуска инвертора
-Платформа Инвертора соединяет 4 транзистора по “X” формы на Компрессоре для
совместной замены диагонального выключателя “ON/OFF”, и изменением фиксированного
напряжения DC на различные напряжения AC для питания компрессора.
On
DC300V
Q1
S11
HK 220uF/450WV
STP12NM50FDFP
CE1
Q3
S12
STP12NM50FDFP
Q1
Q2
S21
STP12NM50FDFP
Q3
COMP
S22
Q4
Q2
S22
STP12NM50FDFP
Q4
DC0V
1фаза
2фаза
DC300V
Всего
DC300V
Q1
S11
HK 220uF/450WV
CE1
Q2
S21
STP12NM50FDFP
COMP
S22
DC0V
Off
S21
HK 220uF/450WV
CE1
Q4
Q3
S22
STP12NM50FDFP
S12
DC0V
STP12NM50FDFP
COMP
S21
STP12NM50FDFP
Диагностика неисправностей инверторного привода линейного компрессора
2.2 Отказ запуска инвертора
-Инвертор имеет выключатель, с последовательным включением.

выключателя ON вместе или один из двух отказал, то потечет бесконечный ток.
DC300V
Q1
S11
HK 220uF/450WV
CE1
S12
STP12NM50FDFP
Q3
STP12NM50FDFP
Q2
S21
S21
STP12NM50FDFP
COMP
S22
Q4
S22
STP12NM50FDFP
DC0V
2.3 Отказавшие части
-Если из-за неисправного инвертера слишком большой ток течет, то элементы Q201, Q202,
Q203, Q204, IC205, IC207, Предохранитель, BD1, IC2, IC204 повреждены, т.о. компрессор не
работает. В этот раз вы можете обнаружить неисправные части мультитестером при
выключенном
питании
Q201
Q202
Q203
Q204
IC204
IC2
BD1
Предохр.
Измеря
емая
Конт 2-3
часть
Норма KΩ- MΩ
Отказ 0~10Ω
Лечени
замена
е
KΩ- MΩ
0~10Ω
Между
каждым
Конт 2-3 Конт 2-3 Конт 8-9 Конт 1-3
Pin1-2
контакто
м
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ КЗ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
замена
замена
Конт 2-3
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компресс
2.

-Проверьте повреждение предохранителя визуально.
-Когда предохранитель поврежден, проверьте повреждение IPM и IC209 визуально, затем
проверьте мультиметром
2.3.2 проверка инвертера
– Зрительно проверьте повреждение IPM и IC209, затем мультиметром (на КЗ)
Диагностика неисправностей инверторного привода линейного компрессора
2.3.3 проверьте диодный мост.
– При измерении 2-х из 4-х диодов, если один имеет меньше 10Ω, то это значит диодный мост
поврежден.
※ Простые отказавшие части в инвертере прогрессируют до цепи отказов при однократной
подаче питания, поэтому вы должны проверить все части перед подачей питания
IPM1
BD1
Fuse
Контак
т 1-1
Измеряе
мая
часть
Контакт
24-21
Контакт 24-22
Контакт 24-23
Между
каждым
контакто
м
Норма
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
КЗ
Отказ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
Лечение
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компрессо
3.

3.1 проверьте подачу питания
– проверьте если +15V,-12V,+8V есть для цифровых цепей, это нормальное входное напряжение.
+15V
+8V
-12V
Измеряемая часть D202Pin2-GND
D203 Pin2-GND
D201 Pin2-GND
Норма
13V – 15.5V
7V – 9V
(-11V) – (-13V)
Дефект
13V ниже
7V ниже
-10V ниже
Лечение
Замена платы
Замена платы
Замена платы
3.2 проверьте работу IC201(micom)
-Вы можете проверить IC201, которая управляет мотором компрессора только с помощью измерения
напряжения.
Дефект IC201 :IC201 отказывает из-за воздействия во время производства или доставки.
Дефект датчика: PROGRAM отказал из-за воздействия во время производства или доставки
Дефект контроля выхода COMP. : когда IC201 работает нормально и PROGRAM не имеет
проблем, и это защищает компрессор от ненормального состояния
COMP
PROGRAM
IC201
Измеряемая часть
IC201 Контакт
13-GND
IC201 контакт
2-GND
IC201 контакт
22-GND
Норма
0-5V repeated
2V~3V
5V
Дефект
0 или 5V
0 или 5V
0 или 5V
Лечение
Замена платы
Замена платы
Замена платы
English Русский Правила
LG 755 литров Ref 258VSXV Majesty2 Холодильник Side-by-side Door-in-Door™ с инверторным линейным компрессором -GC-J258VSXV
Перейти к навигацииПерейти к содержанию
- Описание
- Спецификация
- Отзывы
Инверторный линейный компрессор = Холодильник Минус 32 энергии и 25 шума
Инверторный линейный компрессор в двойной двери-в-двери действительно имеет значение, сохраняя продукты свежими при меньшем потреблении энергии. Эта двигательная часть холодильника представляет собой технологию нового поколения, основанную на простой физике: снижение трения за счет улучшения конструкции позволяет использовать больше энергии для сохранения свежести продуктов. Наслаждайтесь впечатляющей производительностью, потребляя меньше электроэнергии и сохраняя низкий уровень шума. а также 10-летняя гарантия, которую предлагает LG. Наслаждайтесь также 10-летней гарантией, которую предлагает LG. Тестирование проводилось в соответствии с внутренним протоколом ускоренных 20-летних испытаний LG. * Результаты основаны на лабораторных испытаниях с учетом условий ускоренного и правильного использования. Предполагаемый срок службы не является какой-либо гарантией.
5 Причины купить
① Дверной в дверной
② Smart Storage
③ Hygiene Fresh+
④ Большая емкость
⑤ Linear Compressor
DOOR DOARDALE DOARE
DOOR DOOR
DOOR DOOR
DOOR
DOARE . Дверная система с уникальной панелью, которую можно открыть быстрым нажатием кнопки, открывая неожиданное пространство для лучшей организации блюд. Благодаря инновационной технологии Door-In-Door теперь вы можете удобно находить и брать свои любимые закуски или продукты, не обыскивая каждый уголок вашего холодильника. Кроме того, отсутствие обнажения всей полости холодильника означает, что утечка холодного воздуха сведена к минимуму.
Hygiene FRESH+TM
Свежий воздух на 99,999 %
Интеллектуальный воздушный фильтр может не только удалять бактерии до 99,999 %, но и минимизировать неприятный запах в холодильнике. Кроме того, вы можете сохранить продукты свежими в более чистом состоянии.
Светодиодное освещение
Эко-светодиодное освещение LG более компактно, чем обычная лампочка. Он занимает гораздо меньше места, позволяя увеличить пространство. Кроме того, вы можете экономить энергию в 12 раз лучше. Наряду со многими другими преимуществами мы настоятельно рекомендуем Eco LED Lighting 9.0003
Экспресс-заморозка
Эта функция расширяет возможности приготовления и заморозки льда. При активации морозильная камера будет работать при самой низкой температуре, чтобы увеличить производство льда. Экспресс-заморозка работает в течение 24 часов, если выбрана, но ее также можно остановить в любое время, нажав кнопку.
Высокая надежность
Вы можете быть спокойны с инверторным линейным компрессором LG, на который распространяется 10-летняя гарантия.
Артикул: 5487FB8/72 Категории: LG, Холодильники, Side By Side
бренды | ЛГ |
---|---|
цвет | Серебро |
Технические характеристики
ОСОБЕННОСТИ | |
Емкость (литры) | 755л |
Цвет | Серебро |
Хладагент | Р600а |
Инверторный линейный компрессор | Да |
Роскошный цифровой сенсорный светодиодный дисплей | Да |
Инверторный линейный компрессор | Да |
Диспенсер для воды и льда | Да |
Нижний ящик морозильной камеры | Да |
ХОЛОДИЛЬНОЕ ОТДЕЛЕНИЕ | |
Многофункциональный воздушный поток | Да |
Полка – закаленное стекло | 4 |
Дверная корзина – прозрачная | 7 |
Свежая зона | Да |
Ящик для овощей (ящик) | 2 |
Светодиодная лампа | Да |
Банк яиц | Да |
Крышка коробки для овощей T/V – закаленное стекло | Да |
Дверная корзина – Daily Corner | Да |
Полка – складная полка | 1 |
МОРОЗИЛЬНАЯ КАМЕРА | |
Светодиодная лампа | Да |
Многоцелевой воздушный поток | Да |
Ящик | Да |
Льдогенератор – Поворотный лоток для льда | Да |
РАЗМЕРЫ (ММ) | |
Высота (нетто) | 1772 |
Глубина (нетто) | 869 |
Ширина (нетто) | 908 |
На основании 0 отзывов
Всего 0. 0
Бренды Карусель
Бинатоне
Век
Дюравольт
Элепак
Хисенс
ЛГ
Лонтор
Макси
Филипс
Провинция
Каса
Радоф
LG 516 L Двухдверный холодильник без замерзания с инверторным линейным компрессором
ПредыдущийСледующий
ПредыдущийСледующий
Двухдверный холодильник LG 516 L с защитой от замерзания и инверторным линейным компрессором
GN-H602HLHQ
- Hygiene Fresh+™
- Инверторный линейный компрессор
- Охлаждение двери+™
- Интеллектуальная диагностика™
- Свежая зона O
- 3 звезды
Close Video
Равномерное охлаждение в любое время
ILC работает в диапазоне температур ±0,5°C*, что почти вдвое меньше, чем у обычного компрессора.
Он снижает уровень шума на 25%***, имеет 10-летнюю гарантию и сертифицирован на 20-летний срок службы. Кроме того, LG обеспечивает 51%** энергосбережения в холодильнике с ILC.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
*На основе отчета об испытаниях третьей стороны в стандартных условиях испытаний, проведенных исключительно при колебаниях температуры и влажности. Фактические результаты могут отличаться от модели к модели, а также зависят от типа использования в общих условиях.
**На основе отчета третьей стороны об испытаниях в стандартных условиях испытаний (ISO 15502), проведенных исключительно для измерения энергопотребления, испытанные модели GBB530NSQWB (поршневой компрессор), GBB530NSCXE (инверторный линейный компрессор). Фактические результаты могут отличаться от модели к модели, а также зависят от типа использования в общих условиях. Испытанные модели GBB530NSQWB (поршневой компрессор), GBB530NSCXE (инверторный линейный компрессор).
***На основании отчета третьей стороны об испытаниях, проведенных исключительно для испытаний на шум компрессора холодильника в условиях запуска и стабилизации в стандартных условиях испытаний. Фактические результаты могут отличаться от модели к модели, а также зависят от типа использования в общих условиях.
10-летняя гарантия: Применяется к компрессору некоторых моделей холодильников.
Срок службы 20 лет: основан на результатах испытаний третьей стороной, проведенных исключительно для проверки абразивного износа инверторного линейного компрессора в стандартных условиях испытаний. Фактические результаты могут отличаться от модели к модели, а также зависят от типа использования в общих условиях. ILC-> Инверторный линейный компрессор
*10 лет гарантии на инверторный линейный компрессор в качестве запасной части. Работа и обслуживание не включены в гарантию.
*1 год на детали и сборку продукта и дополнительная гарантия на компрессор 9 лет.
Воспроизвести видео
Hygiene Fresh+™
Свежий воздух на 99,999 %
Интеллектуальный воздушный фильтр может не только удалять бактерии до 99,999%, но и минимизировать неприятный запах в холодильнике. Кроме того, вы можете сохранить продукты свежими в более чистом состоянии.
*Протестировано Intertek, протокол испытаний ISO 27447.
Close Video
Более равномерное и на 35% более быстрое охлаждение
LG Door Cooling+™ делает температуру внутри более равномерной и охлаждает холодильник на 35% быстрее, чем обычная система охлаждения.
Это уменьшает температурный зазор между внутренней частью и дверью купе; таким образом позволяя пище оставаться свежей в течение длительного времени.
Посмотреть фильм полностью
*Изображение внутреннего вида предназначено только для иллюстрации и может отличаться от фактического внутреннего вида.
Основано на отчете об испытаниях третьей стороны, сравнивающем время охлаждения дверной корзины с 32°C до 5°C в стандартных условиях испытаний.
Закрыть видео
Smart Diagnosis™
Быстрые решения Удаленная диагностика проблем с холодильником с помощью телефона.
LG Smart Diagnosis™ — это быстрый и простой способ устранения неполадок. Просто позвоните в службу поддержки клиентов LG и положите телефон на устройство.
Затем устройство связывается с компьютером, который в течение нескольких секунд ставит диагноз и предлагает немедленное решение.
Позволяет избежать ненужных посещений обслуживающего персонала и экономит расходы на посещение!
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Закрыть видео
LG ThinQ
С LG ThinQ вы можете контролировать и диагностировать холодильник с помощью смартфона, даже если вас нет дома. Легко устанавливайте температуру холодильника, управляйте экспресс-заморозкой и диагностируйте свой холодильник простым прикосновением к смартфону.
Посмотреть фильм полностью
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Закрыть видео
Технология, которая сохраняет ваши продукты свежими до 14 дней».
Посмотреть фильм полностью
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
“На основе отчета третьей стороны об испытаниях в стандартных условиях испытаний, проведенных исключительно для температуры и влажности. Испытания проводились на определенных фруктах и овощах. Фактические результаты могут отличаться от модели к модели, а также зависят от типа использования в общих условиях.
Close Video
Multi Air Flow
Несколько вентиляционных отверстий для охлаждающего воздуха распределяют и циркулируют холодный воздух по всем углам холодильника, гарантируя, что каждый и
все продукты должным образом охлаждены.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Close Video
Светодиодное освещение
Энергоэффективность и увеличенный срок службы
9Светодиодное освещение 0002 более энергоэффективно и имеет более длительный срок службы, чем обычные лампы накаливания.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Close Video
Полки из закаленного стекла
Холодильники LG поставляются со специальными полками из закаленного стекла, которые предназначены для перевозки тяжелых грузов без каких-либо проливов.
Теперь храните больше, не беспокоясь.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Close Video
Хранение бутылок 2 л
В дверях холодильников LG предусмотрено место для двухлитровых бутылок.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Закрытие видео
Перемещение лотка для льда
Выдвижной лоток для льда можно перемещать влево или вправо, чтобы расположить его в нужном месте.
*Изображение продукта предназначено только для иллюстрации и может отличаться от фактического продукта.
Закрыть видео
*Продукты, упомянутые в креативе, запущены Холдинговой группой компаний LG в разных странах мира.
Размеры
Посмотреть все характеристики
ОСОБЕННОСТИ
Емкость (литры)
516
Технология охлаждения
Линейное охлаждение (питание от инверторного линейного компрессора и Door Cooling+™)
Количество звезд
3
Компрессор
Инверторный линейный компрессор
Smart Diagnosis™
Да
Темп. Управление
E Micom
Работает без стабилизатора
Да
Хладагент
Экологичный хладагент
Hygiene Fresh+™
Да
Дверная сигнализация
Да
LG ThinQ
Да
ВНЕШНЯЯ СТОРОНА
Тип ручки
Бар
Отделка двери
Глянцевая отделка
Цвет
Серебристо-платиновый III
Блокировка от детей
Да
ХОЛОДИЛЬНОЕ ОТДЕЛЕНИЕ
Дезодорант
Hygiene Fresh+™
Свежая зона O
Да
Регулятор влажности
Да
Тип полки
Закаленное стекло
Светодиод
Да
Количество полок
2
Хранение бутылок 2 л
Да
Лоток для льда и яиц
Да
Экспресс-заморозка
Да
МОРОЗИЛЬНАЯ КАМЕРА
РАЗМЕРЫ
Высота (мм)
1720
Ширина (мм)
780
Глубина (мм)
730
Подробная информация о продукте
Количество нетто
1 N
Страна происхождения
Индонезия
Производитель
PT.
