Прибор для проверки инвертора – Запчасти для кондиционеров

Прибор для проверки силового каскада инвертора

Инструкция по эксплуатации
Для безопасного и правильного использования прибора перед началом работы внимательно прочитайте настоящую инструкцию по эксплуатации.
Прибор для проверки силового каскада инвертора – инструмент, помогающий в определении и устранении неисправностей во время работы
компрессора. При подключении прибора к наружному блоку кондиционера Mitsubishi Electric определяется неисправность платы питания и
модуля питания привода компрессора. Вы можете использовать этот прибор для определения неисправности инвертора, такой, как защита
компрессора от повышенного тока.
1. Меры безопасности
Осторожно:
Высокое напряжение (зажимы и клеммы компрессора).
Высокая температура (резисторы).
Предупреждение о высоком напряжении:
Зажимы и клеммы компрессора под высоким напряжением.
До начала работы с прибором для проверки инвертора отключите электропитание и подождите не менее 5 минут до полной разрядки.

Не дотрагивайтесь до прибора мокрыми руками.
Не подключайте линию питания (L1/L2/L3/N) к прибору.
Не используйте прибор проверки инвертора в течение более 10 минут непрерывно во избежание перегрева прибора.
Не вносите изменения в прибор проверки.
Не снимайте защитную крышку с прибора проверки. Резисторы прибора проверки становятся очень горячими. Невыполнение этого требования
2. Установка прибора проверкиможет привести к ожогам.
2.1. Компоненты
Проверьте компоненты, указанные на рисунке 2-1 ниже.

2.2 Как подключить прибор проверки инвертора
2.2.1 Меры предосторожности перед подключением прибора проверки

2.2.2 Подключение прибора проверки
Прибор для проверки
силового каскада инвертора
Плата питания и модуль питания под высоким напряжением. В целях безопасности внимательно следуйте руководству по обслуживанию

наружного блока с которым работаете.
• При подключении прибора отключите электропитание. Невыполнение этого требования может привести к поражению электрическим током.
• Перед отключением прибора дождитесь полного разряда. Невыполнение этого требования может привести к поражению электрическим током.
• Для полной разрядки отключите питание и подождите не менее 5 минут.
Конденсаторы на плате питания под высоким напряжением. Отключение только электропитания не обеспечивает полную разрядку.
Обязательно подождите 5 минут.
2.2.2 Подключение прибора проверки
1) Отключите электропитания.
2) Подождите не менее 5 минут для полной разрядки платы питания.
3) Перед подключением прибора проверки проверьте напряжение на клеммах компрессора (U, V, W) или клеммах подключения компрессора (U,
V, W) платы питания тестером (не входит в поставку), чтобы убедиться в полной разрядке.
4) Подключите прибор проверки. Способ подключения зависит от типа клемм компрессора.

4-1) Клеммы типа TAB

Отключите проводку компрессора от компрессора и зажимы на каждой клемме.
Для предотвращения короткого замыкания между фазами изолируйте зажимы изоляционной лентой.

4-2) Клеммы винтового типа
Отключите проводку компрессора от компрессора и зажимы на каждой клемме.
Для предотвращения короткого замыкания между фазами изолируйте зажимы изоляционной лентой.

4-3) Клеммы кластерного типа (Трехпроводной разъем)
Отключите проводку со стороны зажимов подключения от разъема прибора проверки.
В клеммах кластерного типа разъем используется для подключения проводки компрессора и платы питания. Отключите проводку компрессора

от разъемов и подключите проводку компрессора к разъемам прибора проверки инвертора

2.3. Определение неисправностей
2.3.1 Меры предосторожности перед определением неисправностей
Никогда не дотрагивайтесь до клемм. Клеммы под высоким напряжением. Невыполнение этого требования может привести к поражению электрическим током.
Никогда не дотрагивайтесь до клемм мокрыми руками. Невыполнение этого требования может привести к поражению электрическим током.
Не используйте прибор проверки инвертора в течение более 10 минут непрерывно во избежание чрезмерного нагрева резисторов прибора.

2.3.2 Как определить неисправность
1) Отключите проводку компрессора и измерьте сопротивление для проверки короткого замыкания или неисправности заземления.
• Измерьте сопротивление между клеммами компрессора (U-V, V-W, U-W) для проверки короткого замыкания. При обнаружении короткого замыкания замените компрессор.
Обязательно проврете поиск неисправностей инвертора. (Обязательно проведите проверку состояния выходов инвертора).
• Измерьте сопротивление между клеммами компрессора и клеммами заземления (U-земля, V-земля, W-земля). При обнаружении короткого замыкания это неисправность заземления. В данном случае замените компрессор. Обязательно проверьте поиск неисправностей инвертора.
2) Проверка состояние выходов инвертора с помощью прибора проверки.
3) Подключите электропитание.
4) Запустите кондиционер в режиме тепло или холод.

Примечание.
Когда кондиционер включен, состояние выхода не отображается правильно. В зависимости от модели наружного блока ненормальное состояние выхода компрессора может быть определено с помощью управления защиты компрессора.

Поэтому определение неисправностей не заканчивается на этом этапе.

Рис. 2-10 Пример индикации управления защитой компрессора. (Не заканчивайте определение неисправностей на этом этапе).

Примечание 2.

Мы рекомендуем включить тестовый режим, так как в этом режиме работы не зависит от целевой и комнатной температуры, что облегчает определение неисправностей.

5) Проверьте состояние шести светодиодных индикаторов LED на приборе проверки инвертора.
5-1) Выход инвертора в норме это когда все шесть индикаторов светятся равномерно. Поэтому проверьте неисправности компрессора и контура хладогента.

Рис. 2-10 Индикация LED при нормальном выходе инвертора.

Примечание 3.
В следующих случаях, даже когда все шесть индикаторов светятся равномерно, при подключении проводки к компрессору может фиксироваться повышение тока. Проверьте настройку платы питания, платы управления и проводку.

• Ошибка проверки компрессора (Выход платы управления в норме, но фиксируется срабатывание защиты по превышению тока компрессора).
• Неправильная установка модели на плате управления (применительно к моделям, использующим переключатели на плате управления для установки модели).
• В блоке установлена ошибочная плата управления (при замене платы управления при обслуживании, так же может быть другая прошивка).
• В блоке установлена ошибочная плата питания (при замене платы управления при обслуживании, так же может быть другая прошивка).
• При пониженном напряжении питания.

5-2) Выход инвертора не исправен когда светодиоды не светятся, светятся не равномерно или светятся тускло. Проверьте наличие любых неисправностей платы питания и проводку между платой питания и компрессором.

Рис 2-12 Индикация LED при обрыве V фазы/

Рис. 2-13 Пример индикации LED при обрыве V фазы модуля питания.

6) После завершения диагностики отключите питание и подождите не менее 5 минут для завершения разрядки конденсаторов блока питания.
Затем отключите прибор проверки индикатора.

скачать инструкцию в pdf

Линейный компрессор LG.

Сервисное руководство

1. Линейный компрессор Сервисное руководство

1. Диагностика
неисправностей линейного
компрессора с управляющим
симистром
2. Диагностика
неисправностей инверторного
привода линейного
компрессора
Линейный компрессор (Характеристики)
В связи с большой заинтересованностью в охране окружающей среды были приложены усилия по
сохранению энергии. Линейный компрессор с переменной мощностью был разработан и внедрен с
целью создания высокоэффективного компрессора и цикла охлаждения, потребляющего 80% энергии.
Поршневой компрессор
• Сжатие происходит за счет движения поршня.
В компрессоре, вращательное движение вала
преобразуется в возвратно-поступательное
движение поршня, с помощью кривошипношатунного механизма.
• Высокоскоростное вращение
• Мощность охлаждения достигается
изменением частоты
• Эффективность мотора 85∼90% ( большие
потери мощности на трении)
• Износ кривошипно-шатунного механизма

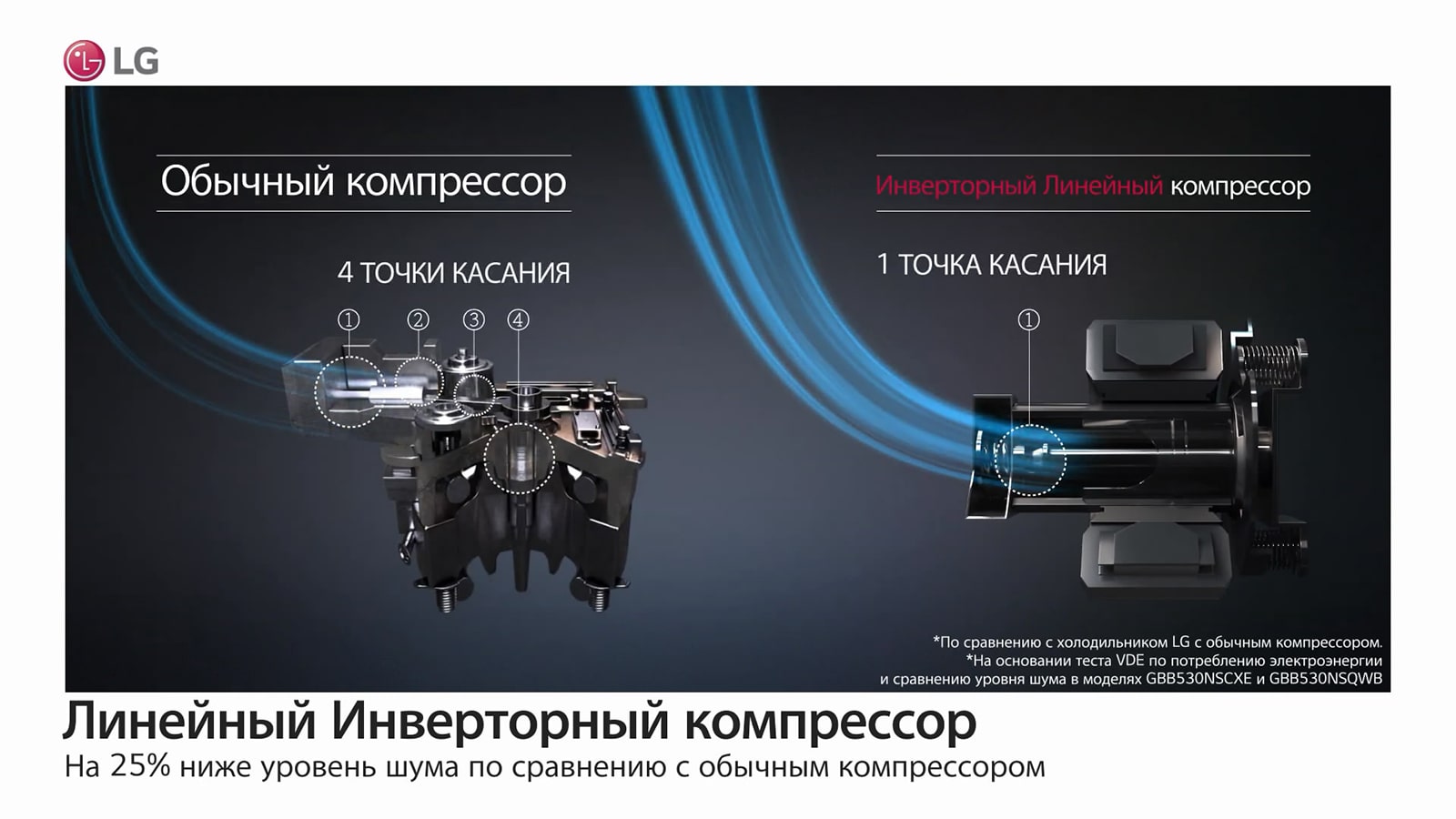

Линейный компрессор
• Сжатие происходит за счет возвратно-поступательных
движений плунжера, электромагнитный привод .

• Колебательные движения малой скорости
• Мощность охлаждения меняется изменением
частоты поступательных движений плунжера
• Эффективность мотора более 90% (малые потери на
трение)
▷ Эффективность компрессора увеличена
более чем на 20%
• требуется контролировать плунжер
• Резонансная пружина
Расшифровка этикетки компрессора
Главные рабочие части
Обмотка
Главная пружина
Внешний статор

Магнит
Плунжер
Внутренний
статор
■ Ээффективность линейного мотора
– Использование плунжера с линейной схемой
– Нет кривошипно-шатунного мех-ма→одна точка трения
■ Система прямого всасывания
■ Свободная плунжерная система
■ Плавный старт и остановка
Система прямого всасывания
•Прямое всасывание и Система прямого потока
Уменьшение потерь потока
Снижение потерь тепла при между всасыванием и сжатием
Линейный
Поршневой
Выпускной клапан
Возвратная пружина
Плунжер
Цилиндр
Сжатие
Внутренний клапан плунжера
Всасывание
Сжатие
Всасывание
Диагностика неисправностей линейного компрессора
Используйте мультиметр (отключите точку A) для измерения сопротивления жгута (подключения компрессора)
подключив контакт 201 главной PWB
Сопрот
5.

5Ω~9.5Ω
Да
Компрессор в
норме
НЕТ
Отключите контакт маш. отделения (точка B на рис.) затем снова проверьте сопрот. в точке контакта (отключите OLP )
Сопротивление обмотки
Да
Компрессор в
норме
плохой
контакт
НЕТ
между AB
Измерьте ①питание и ③общий или ②запасной и ③общий
Сопрот
5.5Ω~9.5Ω
Сопрот
5.5Ω~9.5Ω
НЕТ
Отказ главной PCB
или
Цикла
Да
Компрессор в норме
плохой контакт внутри
компрессора
Диагностика неисправностей привода линейного компрессора
1. Проверьте функциональность компрессора
Откройте заднюю крышку холодильника, оденьте защитные перчатки и затем проверяйте
компрессор, прикасаясь к нему руками. Нормальный ток 600~700 мА
1.1 Работа компрессора
-Проверьте цепь, контролируя рабочее состояние, если холодный воздух идет из
морозильника при открытой двери (проверяйте LED на плате)
1.2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев.

Она останавливает при обнаружении поломки и
перезапускает при отсутствии дефекта.
№ LED
Цепь движения
Определение осн.
напряжения
Определение тока
Ошибка связи
(изменение 1.2Hz to 3Hz)
(Обрыв цепи)
(Обрыв цепи семистра)
Рабочие условия
Время останова
компрессора
Если ход более 28mm* (6.9+ )/ 9.6
Входное напряжение более 300V или менее 165V
Пиковый ток питания более 60.A
Если нет связи по контрольной сумме (Холод. и
Комп.) более 1 минуты
Если ход более 28mm* (6.9+ )/ 9.6
Если питание исчезает более, чем на 3.5 цикла
Если напряжение на обеих концах симистора более 770V
Диагностика неисправностей инверторного привода линейного компрессо
1. Проверка работы компрессора
Снимите заднюю крышку сзади холодильника, оденьте изолирующие перчатки, после этого
касайтесь компрессора для проверки работы
(Нормальный ток: 500~600mA)
1.1 Работа компрессора
– Откройте дверь морозильника для проверки холодного воздуха и цепь (проверяйте LED на
плате)
1.

2 Защитная логика (Цепь)
-Она защищает компрессор от сбоев. Она останавливает при обнаружении поломки и
перезапускает при отсутствии дефекта.
Тип
LED/
КОД
Условия работы
FCT0
1
Ход
2
Датчик неверного хода H/W, цикл всасывания
заблокирован, неверное подключение контактов
компрессора
60s
FCT2
4
неверное подключение контактов компрессора
120s
Lock
5
блокировка внутреннего плунжера компрессора
150s
Ток
6
Часть для разряжения блокирована, протечка
всасывающей части (поступление воздуха),
внутренний дефект компрессора, дефект датчика
тока
360s
Неверный ток, датчик напряжения H/W
Врем
я
выкл
30s
Отказ
7
Сигнал отказа IPM
20s
Отказ
комму
никаци
и
8
Отказ связи холодильника компрессора
0s
Vm:Напряжение
мотора Im: Ток мотора
Vdc link: напряжение
связи DC link
8.

Линейный компрессор (Характеристики)
①
Не мигает,
если
компрессор в
норме
②
Откройте крышку блока питания
1.Для моделей с LED на MAIN PCB проверьте кол-во миганий
2.Если нет LED на MAIN PCB проверьте напряжение на компрессоре
Проверьте
напряжен
④
③
ие на
контактах
компрессо
ра
(измеряйт
е не
снимая
кожух)
1. Проверьте температуру и шум
Компрессора и розетки
2. Проверьте функцию
C-FAN
Точка измерения
Черный & Красный или Черный & Голубой
PS: проверьте наличие напряжения при работе C(AC 10V~ AC 230 V)
Защитный режим управления DIOS
№.
Функция LED
LED 1 раз
1　
LED 2 раза
2　
LED 3 раза
3　
4　
LED 4 раз
LED 5 раз
5　
LED 6 раз
6　
7　
LED 7 раз
LED 8 раз
8　
Причина
Отказ части
PCB (Micom)
Отказ части
PCB
(Переход
плунжера)
Отказ
напряжения
питания
Ремонт
1.

Проверьте норм. Работу после сброса
питания
2. замените PCB если отказ повторяется
после №1
1. Проверьте норм. Работу после сброса
питания
2. замените PCB если отказ повторяется
после №1
1. Проверьте питание
2. Проверьте норм. Работу после сброса
питания
3. замените PCB если отказ повторяется
после №. 1 , 2
Отказ
1. Проверьте соединение PCB и COMP
контакта
2. замените PCB если № 1 не имеет
кабеля
проблем
компрессора
1. Проверьте норм. Работу после сброса
питания
Задержка 2. замените PCB если отказ повторяется
плунжера после №1
3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Ошибка
питания
слишком 2. замените PCB если отказ повторяется
большого после №1
тока в цепи 3. замените COMP если тот-же симптом
случился после №2
1. Проверьте норм. Работу после сброса
Отказ части
питания
PCB
2.

замените PCB если отказ повторяется
(IPM)
после №1
1. Проверьте норм. Работу после сброса
питания
Отказ связи
2. замените PCB если отказ повторяется
после №1
Диагностика неисправностей инверторного привода линейного компрессора
2. Диагностика неисправной части при выключенном питании
2.1 Принцип запуска инвертора
-Платформа Инвертора соединяет 4 транзистора по “X” формы на Компрессоре для
совместной замены диагонального выключателя “ON/OFF”, и изменением фиксированного
напряжения DC на различные напряжения AC для питания компрессора.
On
DC300V
Q1
S11
HK 220uF/450WV
STP12NM50FDFP
CE1
Q3
S12
STP12NM50FDFP
Q1
Q2
S21
STP12NM50FDFP
Q3
COMP
S22
Q4
Q2
S22
STP12NM50FDFP
Q4
DC0V
1фаза
2фаза
DC300V
Всего
DC300V
Q1
S11
HK 220uF/450WV
CE1
Q2
S21
STP12NM50FDFP
COMP
S22
DC0V
Off
S21
HK 220uF/450WV
CE1
Q4
Q3
S22
STP12NM50FDFP
S12
DC0V
STP12NM50FDFP
COMP
S21
STP12NM50FDFP
Диагностика неисправностей инверторного привода линейного компрессора
2.

2 Отказ запуска инвертора
-Инвертор имеет выключатель, с последовательным включением. Так если два
выключателя ON вместе или один из двух отказал, то потечет бесконечный ток.
DC300V
Q1
S11
HK 220uF/450WV
CE1
S12
STP12NM50FDFP
Q3
STP12NM50FDFP
Q2
S21
S21
STP12NM50FDFP
COMP
S22
Q4
S22
STP12NM50FDFP
DC0V
2.3 Отказавшие части
-Если из-за неисправного инвертера слишком большой ток течет, то элементы Q201, Q202,
Q203, Q204, IC205, IC207, Предохранитель, BD1, IC2, IC204 повреждены, т.о. компрессор не
работает. В этот раз вы можете обнаружить неисправные части мультитестером при
выключенном
питании
Q201
Q202
Q203
Q204
IC204
IC2
BD1
Предохр.
Измеря
емая
Конт 2-3
часть
Норма KΩ- MΩ
Отказ 0~10Ω
Лечени
замена
е
KΩ- MΩ
0~10Ω
Между
каждым
Конт 2-3 Конт 2-3 Конт 8-9 Конт 1-3
Pin1-2
контакто
м
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ КЗ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
замена
замена
Конт 2-3
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компресс
2.

3.1 проверьте предохранитель.
-Проверьте повреждение предохранителя визуально.
-Когда предохранитель поврежден, проверьте повреждение IPM и IC209 визуально, затем
проверьте мультиметром
2.3.2 проверка инвертера
– Зрительно проверьте повреждение IPM и IC209, затем мультиметром (на КЗ)
Диагностика неисправностей инверторного привода линейного компрессора
2.3.3 проверьте диодный мост.
– При измерении 2-х из 4-х диодов, если один имеет меньше 10Ω, то это значит диодный мост
поврежден.
※ Простые отказавшие части в инвертере прогрессируют до цепи отказов при однократной
подаче питания, поэтому вы должны проверить все части перед подачей питания
IPM1
BD1
Fuse
Контак
т 1-1
Измеряе
мая
часть
Контакт
24-21
Контакт 24-22
Контакт 24-23
Между
каждым
контакто
м
Норма
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
KΩ- MΩ
КЗ
Отказ
0~10Ω
0~10Ω
0~10Ω
0~10Ω
Обрыв
Лечение
замена
замена
замена
замена
замена
Диагностика неисправностей инверторного привода линейного компрессо
3.

Поверьте отказавшие части при подаче питания.
3.1 проверьте подачу питания
– проверьте если +15V,-12V,+8V есть для цифровых цепей, это нормальное входное напряжение.
+15V
+8V
-12V
Измеряемая часть D202Pin2-GND
D203 Pin2-GND
D201 Pin2-GND
Норма
13V – 15.5V
7V – 9V
(-11V) – (-13V)
Дефект
13V ниже
7V ниже
-10V ниже
Лечение
Замена платы
Замена платы
Замена платы
3.2 проверьте работу IC201(micom)
-Вы можете проверить IC201, которая управляет мотором компрессора только с помощью измерения
напряжения.
Дефект IC201 :IC201 отказывает из-за воздействия во время производства или доставки.
Дефект датчика: PROGRAM отказал из-за воздействия во время производства или доставки
Дефект контроля выхода COMP. : когда IC201 работает нормально и PROGRAM не имеет
проблем, и это защищает компрессор от ненормального состояния
COMP
PROGRAM
IC201
Измеряемая часть
IC201 Контакт
13-GND
IC201 контакт
2-GND
IC201 контакт
22-GND
Норма
0-5V repeated
2V~3V
5V
Дефект
0 или 5V
0 или 5V
0 или 5V
Лечение
Замена платы
Замена платы
Замена платы

Как проверить работоспособность компрессора холодильника своими руками: причины неисправностей и диагностика

Разделы статьи

Что нужно для проверки компрессора холодильника

Ремонтник-компрессоров starter pack 80 lvl

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

гаечные ключи 8, 10 и 12 мм;
плоскогубцы;
кусачки-бокорезы;
универсальный манометр;
тестер (мультиметр) или мегаомметр;
проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
изолента;
виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Для измерения сопротивления изоляции — мегаомметр

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Для проверки компрессора — мультиметр

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

ремонт холодильника своими руками

Утечка фреона

Самая неприятная неисправность, которую своими руками устранить сложно. Но, нет ничего невозможного, если уверены в своих силах и есть инструмент, можно отремонтировать любой холодильник своими силами.

Локализация утечки фреона

Необходимо осмотреть все соединительные трубки и места пайки на предмет масла и внешних повреждения (трещин, изломов, отверстий), как ранее говорил фреон циркулирует в холодильнике вместе с маслом и место протечки хладагента может быть отмечено масляной лужей. Если обнаружить место утечки визуальным осмотром не удалось, придется искать с помощью мыльной пены. Все спайки и подозрительные места трубок со стороны высокого давления (см. схему работы холодильника выше) намыливаем и включаем холодильник. Давление поднимется и место утечки даст о себе знать мыльными пузырями. Обнаружив место протечки фреона, необходимо устранить повреждение и заправить холодильник хладагентом. Количество фреона и марку смотрите на шильдике компрессора.

Подборка видео о ремонте холодильника своими руками

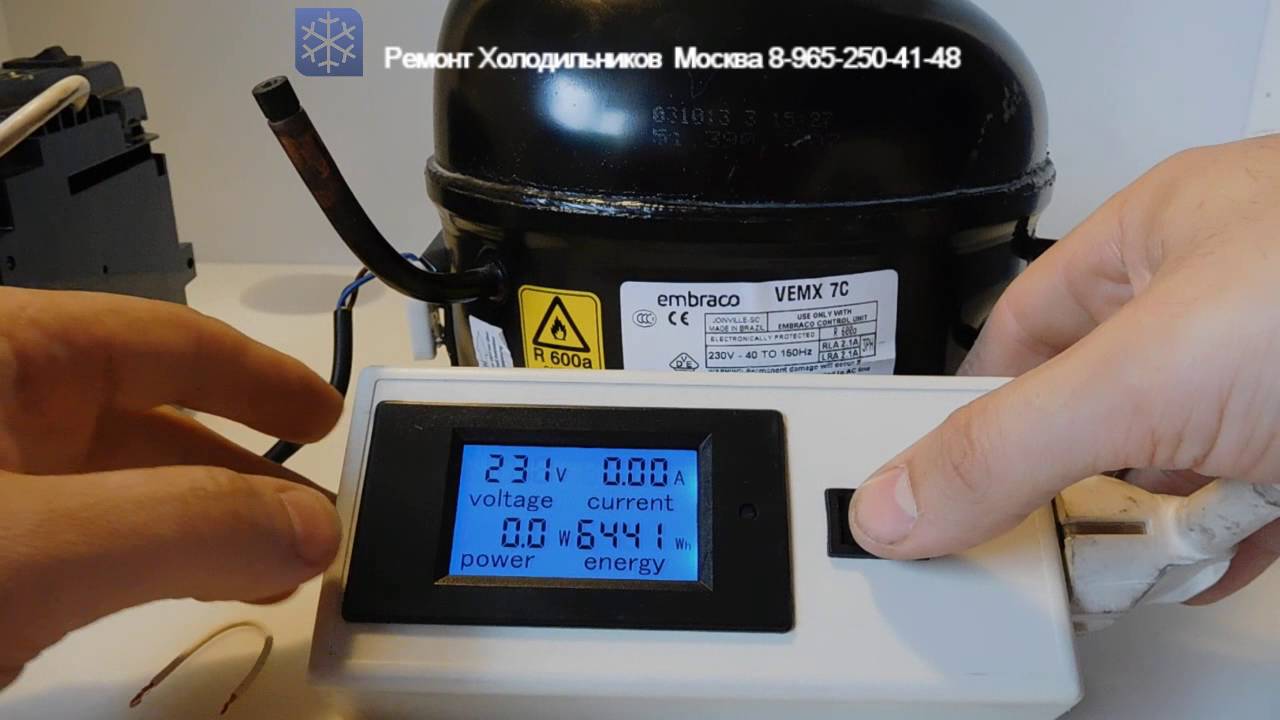

Проверка работоспособности

По каким причинам компрессор перестает работать:

Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
Сломалось пускозащитное реле.
Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

Отсоедините проводку от контактов.
Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

Открутите крепежные болты кожуха и достаньте из корпуса.
Отсоедините реле, выкрутив винты.

Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

Вам нужно измерить давление.
Подсоедините к нагнетающему штуцеру шланг с отводом.
Запустите мотор.
Измеряйте давление.
Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

До этого диагностика проводилась без реле, теперь подключите его к мотору.
Выполните запуск.
Вооружитесь тестером с клещами.
Прижмите клещами сетевой провод, который ведет к прибору.
Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

Инструкция по определению поломки

Проверка кабеля

Компрессор холодильника присоединяется через кабель соединяющими деталями. Проблема может состоять в неисправности кабеля или контактов.

У компрессора есть две обмотки: пусковая и рабочая. При помощи мультиметра присоединяют его тестер поочерёдно к клеммам. Величины суммируют, сравнивают с сопротивлением между двумя обмотками.

Исправный компрессор в итоге показывает равные величины. Небольшое отклонение допускается в пределах возможной погрешности прибора.

При этом диагностика проводится при температуре холодильника не выше 20 градусов.

Первый провод всегда присоединяют к клемме рабочей обмотки.
Второй — к общему выходу.
Третий провод — также к рабочей клемме, после этого подают напряжение электрического тока. К выходу пусковой обмотки подводят третий провод.

Внимание

Справка! Если компрессор заработал, то проблема не в нём, а в реле. Нужно заменить кабель, который подсоединяет детали друг к другу.

Электроники

Важно знать, как определить неисправность электроники самому. Чаще всего причиной являются перепады напряжения, из-за которых защитно-пусковое реле холодильника может перестать срабатывать, что ведёт к поломке. Для проверки нужно снять пластиковую крышку, внимательно осмотреть контакты. На проводах не должно быть видно следов окисления или ржавчины, которые часто служат причиной неисправности мотора из-за перепадов напряжения в электрической сети.

Если при осмотре не удалось обнаружить дефекты или отклонения, тестером проводят прозвон деталей через контакты катушки, которые находятся на входных и наружных её боках:

При нулевом сопротивлении можно говорить об исправности детали.
Но если сопротивление стремится к бесконечности, то катушка и реле перегорели и не подлежат эксплуатации.

Отремонтировать их можно, если перепады напряжения не сильно повредили присоединяющиеся провода. Если же деталь полностью непригодна к эксплуатации, то её меняют на новую. При этом важно исправить напряжение в сети до среднестатистического и приемлемого для работы холодильника. Если этого не сделать, то можно снова ждать перегорания деталей.

Цепи управления

Чтобы проверить цепи управления, необходимо провести диагностику: замкнуть два провода, предварительно отсоединив их от реле. Так проверяется контакт между проводом и вилкой включения.

Если контакт появляется, то реле оттаивания находится в норме, в нём проблемы нет.
Если колебания стрелки нет, значит, есть проблемы с напряжением.

Если проблема обнаружена, нужна проверка блока для диагностики оборудования на предмет поломки. Возможно, шнур перегнут или сильно повреждён. Агрегат в данном случае практически полностью выходит из строя, и подача электрической сети никак не влияет на работу оборудования.

Температурного датчика и терморегулятора

Осмотр температурного датчика проводится путём соблюдения следующих правил:

отключить проводку и снять её с оборудования отвёрткой;
проверить регулятор оттаивания;
проверить вывод тестером;
меняют датчик, если тестер показывает замыкание (этот случай говорит об однозначной неисправности детали).

Если поломка заключается в нарушении функции оттаивания холодильника, то просто устанавливается специальная перемычка. Её можно сделать самостоятельно. Для этого берут металлический жучок. Металлический жучок подойдёт только для не совсем новых моделей холодильников.

Важно

Внимание! Использовать жучок на регулярной основе нежелательно. Это должен быть временный вариант. Сломанный элемент в скором времени подлежит замене на исправный.

О диагностике и замене термостата холодильника рассказано здесь.

Компрессора

Неисправность компрессора может состоять в следующем:

Не включается вообще. При этом пусковое реле щёлкает, как бы инициируя старт.
Работает, но не морозит. В агрегате не хватает хладагента или механическая часть полностью износилась, а компрессор не может подать нормальное давление в трубах. Холодильник в данном случае исправно питается от сети и вроде как работает, но не охлаждает продукты в верхнем отсеке и не морозит нижнюю часть.
Агрегат не охлаждает камеры, либо, наоборот, сильно активно работает, что появляется на стенках лёд. Это может говорить о неполадке в работе высасывающего клапана, датчика температур или реле. Все эти детали ответственны за подачу сигнала на команду запуск.
Ряд моделей холодильников (LG, Liebherr, Bosch, Indesit, Samsung, Gorenje, Sharp, Siemens) имеют блок электронного управления, который самостоятельно локализует проблему путём диагностики и подачи сигнала в пусковую установку.
На стенках холодильника скапливается приличный слой льда. Нарушение обычно связано со сбоем в цикле работы агрегата. Также из-за избыточного давления хладагента в системе возможна поломка компрессора.

Ремонтировать самостоятельно или обращаться к мастеру — решать хозяевам. Если поломка очевидна, но есть способы устранения проблемы, то никаких лишних затрат это не повлечёт. Но вот если деталь совершенно неисправна, то её лучше всего заменить в сервисном центре.

О том, как прозвонить обмотки компрессора мультиметром вы можете узнать из этого видео:

Прозвон пускового и защитного реле

Неисправность пускового и защитного реле может состоять в следующем:

окисленные или обгоревшие контакты;
повреждения механического характера;
перегрев позисторного элемента;
нарушенное крепление реле, неправильное его расположение;
перегорела спираль;
заклинивает сердечник.

Для проверки этих неисправностей в индукционном механизме реле убирается соленоид.
Затем проверяются контакты: если они окислены, то легко очищаются наждачной бумагой.

Совет

Справка! При сломанном сердечнике его вытаскивают и заменяют на исправный. Реле должно всегда находиться в строго определённом направлении, которое указывается стрелкой.

Электродвигателя

Обрыв пусковой обмотки может привести к нагреву мотора. Это служит причиной активации пускозащитного реле. Электродвигатель холодильника окончательно отключается при выходе из строя обмотки. Холодильник при этом может исправно работать, но совершенно не морозить.

Чтобы проверить, в чём проблема в отказе работы электродвигателя, нужно проверить, тёплый или холодный конденсат выходит. Дело может заключаться в недостаточной закачке фреона (об особенностях заправки холодильника фреоном читайте тут). При заполнении пространства газом работа двигателя приходит в норму.

Часто проблема может состоять в том, что мотор/компрессор подвергается постепенному износу из-за продолжительной эксплуатации оборудования. Чрезмерная нагрузка на двигатель — распространённая причина того, что происходят нагрев и выход из строя электродвигателя.

В каких случаях самостоятельный ремонт невозможен и нужно вызывать мастера?

Самостоятельно можно проводить мелкий ремонт холодильника, который состоит в регулировке ручки, замене резинового уплотнителя на дверце или в установке новой лампочки. Можно выполнить ряд процедур, которые состоят в разборе основных деталей и быстрой их замене. Но есть серьёзные неисправности, с которыми лучше не связываться и обратиться к мастеру:

Утечка хладагента. Нужно восполнить эту утечку, чтобы избежать других серьёзных поломок.
От оборудования исходит запах пластмассы. При этом все возможные причины проверены самостоятельно, но нарушений или поломок деталей не выявлено. В данном случае мастер поможет быстро сориентироваться в причине поломки и исправить её.
Дёрганье и постоянное прерывание работы холодильника. Если при таких признаках все возможные моменты были учтены и проверены все элементы, то мастер нужен для диагностики серьёзных дефектов, которые не видны обывателю на первый взгляд.

Своими руками провести диагностику холодильника просто. Для этого нужно знать, где расположены основные детали и элементы, а затем проверить их на исправность. В более сложных поломках стоит не руководствоваться своими умениями, а довериться специалистам.

Диагностика и возможные причины неисправности компрессора

Среди возможных неполадок и причин сбоя в работе этой части оборудования стоит отметить:

Не гудит и не запускается. Существует несколько причин для этого. Возможно разомкнулась цепь реле или напряжение отсутствует, слишком низкое. Тогда требуется проверить указанные показатели. Предохранитель мог перегореть.
Гудит, но не запускается. Происходит активизация теплового реле. Необходимо проверить, насколько верно выполнены электрические соединения. Вызвать неполадку может пусковой конденсатор. Отсутствие запуска иногда связано с отсутствием срабатывания пускового реле или с коротким замыканием обмотки двигателя.
После запуска не происходит отключения пусковой обмотки. Привести к этому может низкое давление хладагента, неисправность конденсатора. Ошибки при монтаже электроцепи могут привести к подобным последствиям.
Работает, но периодически срабатывает тепловое реле. Может быть связано с избыточным током из-за ошибки в электрических соединениях. Низкое напряжение иногда приводит к подобным проблемам.
Работает с короткими циклами. Возможно связано с неисправностями теплового поля, или со срабатыванием реле высокого давления. Спровоцировать это может наличие воздуха, недостаток охлаждения.
Работает с длинными циклами. Спровоцировать может засорение конденсатора хладагента или обледенение испарителя.

Способы проведения диагностики

Для проведения подробного исследования, вам потребуется осмотреть компрессор изнутри. Здесь значение цифр, отображающееся на дисплее мультиметра, может иметь другое значение. Для проведения диагностики потребуется снять защитный кожух и добраться до начинки компрессора. Для этого потребуется выполнить следующие действия:

Отсоедините провода от контактов мотора
Перекусите соединительные трубки

Процесс разборки компрессора

Выкрутите болты, фиксирующие кожух
Удалите винты, удерживающие реле

Демонтаж реле

Далее приготовьте мультиметр и проверьте уровень сопротивления между контактами
Проверьте показатели левого выходного контакта

Измерение уровня сопротивления

Важно! Оптимальный уровень сопротивления составляет около 30 Ом. Правый верхний контакт должен иметь показатели в 15 Ом. Для верхнего левого нормой считается сопротивление в 20 Ом.

Здесь допустима определённая погрешность в размере пяти единиц. Всё зависит от модели используемого холодильника и от того, как прозванивается мультиметр. Просмотрите в инструкции возможные статистические погрешности.

Если показатели не соответствуют оговоренной норме, то мотор следует отремонтировать, припаяв оборванные провода, либо заменить, если сам компрессор ремонту не подлежит.

Холодильник с одним или двумя компрессорами

Нагрузки на агрегат снижает схема холодильника с двумя компрессорами, каждый из которых обслуживает свою область — морозильную и холодильную камеру отдельно. Двухкамерный холодильник с двумя компрессорами может работать «наполовину» при неисправности одного из основных агрегатов.

Как узнать, какой компрессор установлен в холодильнике? Если у вас нет паспорта прибора, то обратите внимание на органы управления — в устройствах с двумя компрессорами все управление разделено на два самостоятельных канала. В таких холодильниках система циркуляции разделена на два независимых контура, и протечка хладагента или неисправность всасывающего клапана приведет к потере производительности только в одной из камер холодильника.

Обратите внимание на наличие системы No Frost — если она «полная», то ваш холодильник имеет один контур циркуляции и один блок мотора-компрессора.

Правила подключения двигателя через шнур

Если вы провели проверку по всем показателям, но агрегат всё так же не работает, вам останется только проверить мотор без запуска реле, выполнивв прямое подключение. Строго следуйте схеме, чтобы не нарушить работу прибора.

Схема электроснабжения мотора

С помощью измерительного прибора, проверьте мощность тока в сетевом проводе, который ведёт напрямую к компрессору. Если мощность составляет 140 Ватт, то оптимальные показатели – 1,3 ампер. При мощности 120 ватт – 1,1 или 1,2 ампер. Таким же способом вы можете проверить контакты пускового реле.

Важно помнить, что подобные проверки несут риск для человеческой жизни. Прежде чем начать тестирование компрессора, тщательно вытрите руки и обмотайте пальцы изолентой. Электрические проводки требуют грамотного подхода, поэтому вам лучше будет довериться профессиональным мастерам.

Серия

: Профессиональное обучение – Поиск и устранение неисправностей компрессора с инверторным приводом

Роберт Фрост однажды лихо беспокоился о том, какие две расходящиеся дороги в лесу выбрать. Он представил случай путешественника, пришедшего к важному решению, которое необходимо принять. Та же самая тема часто звучит правдоподобно при диагностике HVAC. Техник оказывается на диагностическом перепутье, если хотите, и надо сделать выбор:

Двигатель вентилятора с регулируемой скоростью не работает.Это плата или мотор/модуль?
Моя инверторная система выдает код ошибки. В сервис мануале написано, что дело может быть в компрессоре или в плате.
Моя система HVAC не поддерживает связь. Это внутренняя плата управления, наружная плата управления или проводка?

Сегодня я собираюсь рассмотреть поиск и устранение неисправностей инверторного компрессора и системы управления, которая им управляет. Часто при анализе сервис-мануалов вы найдете блок-схемы, которые выглядят так:

Эти типы диаграмм не особенно полезны и, как правило, просто приводят к замене большого количества деталей.Итак, сегодня давайте более подробно рассмотрим инверторный компрессор и то, как плата управления управляет этим компрессором.

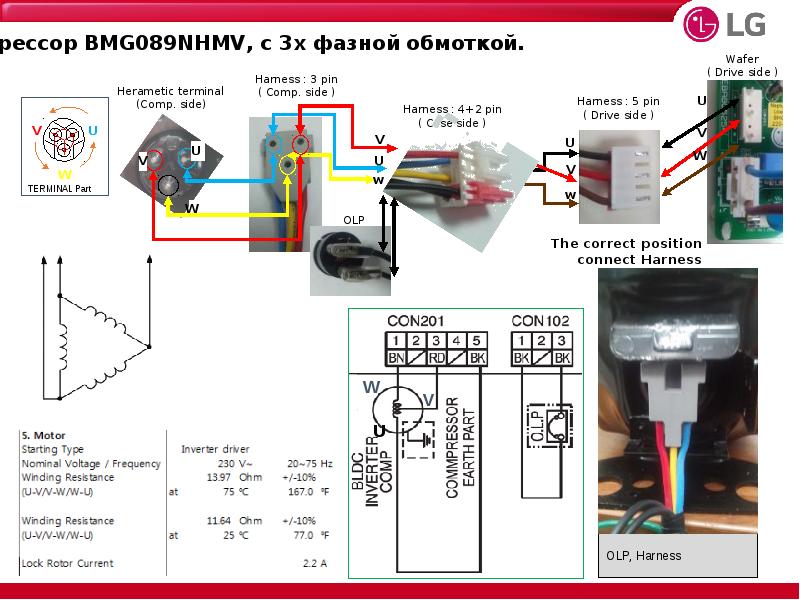

Сам компрессор представляет собой компрессор с трехфазным напряжением переменного тока. В большинстве инверторных блоков используется компрессор роторного типа, хотя некоторые из представленных на рынке используют компрессоры спирального типа. Эти компрессоры используют терминальные обозначения W | В | U, в отличие от более традиционных обозначений клемм, таких как C | Р | S. Как правило, мы проверяем обмотки, чтобы убедиться, что они в хорошем состоянии и не скомпрометированы внешней оболочкой компрессора (землей).Это начинается с проверки каждой обмотки на другие:

Убедитесь, что питание системы отключено. Дайте системе постоять несколько минут, чтобы стравить питание с конденсаторов платы управления. Отсоедините провода от компрессора и установите счетчик на омы. Проверьте U-W | У-В | В-В. Сопротивление для каждого теста должно быть одинаковым и обычно находится в диапазоне от 0,5 до 1,0 Ом. Это свидетельствует о том, что обмотки компрессора сбалансированы и находятся в хорошем общем состоянии.Следующим тестом является проверка того, что компрессор не заземлен или, в некоторых случаях, частично заземлен. Для начала проверьте заземление каждой клеммы с помощью измерителя, настроенного на омы. Он должен читаться как O. L., что указывает на открытое соединение. Если есть показания сопротивления на землю, компрессор неисправен. Вы можете пройти этот тест дальше, если у вас есть мегомметр; это специальный тип измерителя, используемый для измерения электрического сопротивления изоляторов. В этом случае это позволяет нам обеспечить достаточную изоляцию обмоток компрессора, предотвращающую их соприкосновение друг с другом или корпусом компрессора.Конкретные показания в мегаомах могут варьироваться от производителя к производителю, но обычно для компрессора мы ищем сопротивление более 500 мегаом между всеми отдельными клеммами и землей.

После рассмотрения компрессора как отдельного компонента, следующим шагом будет изучение того, что приводит в действие компрессор. Инверторные компрессоры обычно приводятся в действие IPM. Теперь, прежде чем я расскажу о IPM и о том, как с ним устранять неполадки… давайте быстро вспомним основную предпосылку «инвертора».Инверторный привод работает, беря переменное напряжение и сначала преобразуя его в постоянное напряжение, затем постоянное напряжение обычно очищается с помощью конденсаторов и, возможно, дросселя постоянного тока, прежде чем оно будет подключено к сети силовых транзисторов, чтобы превратить его в три фазы для двигателя. Эта сеть силовых транзисторов небольшого инверторного привода представляет собой «интеллектуальный силовой модуль» (IPM). IPM успешно «инвертирует» постоянное напряжение в смоделированную форму трехфазного переменного напряжения.

Бывают случаи, когда IPM не работает.Когда это происходит, питание не может правильно переключаться для работы компрессора, и плата управления выходит из строя из-за неисправности защиты IPM. Это может означать плохой компрессор, неисправную плату управления или, возможно, и то, и другое. Не зная, как тестировать каждый компонент по отдельности, мы слепо гадаем. Для проверки IPM нам понадобится мультиметр с функцией проверки диодов ( ). Этот символ часто выполняет ту же функцию, что и непрерывность на мультиметре. Он обеспечит небольшой электрический сигнал, который мы отправим через IPM.В зависимости от того, как сигнал проходит через IPM, мы сможем определить, правильно ли работает IPM. Вам нужно будет убедиться, что питание системы отключено, а компрессор не подключен к плате управления. Начните с определения положительной и отрицательной контрольных точек на плате управления:

1). Поместите отрицательный измерительный провод на положительную контрольную точку. Затем проверьте каждую клемму платы управления IPM [U | В | W] с положительным выводом измерителя.Вы должны получить показания вашего счетчика 0,3-0,7 В постоянного тока. Это указывает на то, что эта секция IPM правильно пропускает питание. Показание 0 или O.L. будет означать, что питание не проходит должным образом через IPM.

2). Поместите положительный провод измерителя на отрицательную контрольную точку. Затем проверьте каждую клемму платы управления IPM [U | В | W] с отрицательным выводом измерителя. Вы должны получить показания вашего счетчика 0,3-0,7 В постоянного тока. Это указывает на то, что эта секция IPM правильно пропускает питание.Показание 0 или O.L. указывает на то, что мощность не проходит должным образом через IPM.

3). Поместите отрицательный измерительный провод на отрицательную контрольную точку. Затем проверьте каждую клемму платы управления IPM [U | В | W] с положительным выводом измерителя. Вы должны получить показания на вашем измерителе O.L. Это указывает на то, что эта секция IPM надлежащим образом управляет потоком энергии через IPM.

4). Поместите положительный измерительный провод на положительную контрольную точку. Затем проверьте каждую клемму платы управления IPM [U | В | W] с отрицательным выводом измерителя.Вы должны получить показания на вашем измерителе O.L. Это указывает на то, что эта секция IPM надлежащим образом управляет потоком энергии через IPM.

Ознакомившись с этими концепциями диагностики для тестирования инверторного компрессора и управляющего устройства, вы будете готовы поставить точный диагноз. Вы сможете определить, связана ли проблема с компрессором, платой управления или с обоими. У вас будут факты, подтверждающие ваш диагноз. В вашем сервисном звонке может быть несколько расходящихся путей, но вы будете знать, какой путь выбрать. В конце концов, в этом вся разница.

Посетите нашу страницу Pro Training Services Page , чтобы получить дополнительные советы и видеоролики.

Автор: Мэтт Ратланд

Мэтт является нашим директором по техническим услугам и работает в компании East Coast Metal Distributors с марта 2016 года. Он преданный муж и отец трех мальчиков в Шарлотте, Северная Каролина. Он совершенно случайно наткнулся на HVAC и теперь продвигается в отрасли, чтобы быть лучшим, на что он способен.Просмотреть все сообщения Мэтта Ратленда

Как проверить инверторный модуль на мини-сплит-системе без воздуховодов (видео)

Существует несколько причин неисправности инверторного модуля (IPM) на мини-сплит-системе Bryant/Midea, включая:

Клапаны закрыты (перепроверьте все)
Ограничение потока (оставлена крышка или перекручена линия)
Недостаток заряда
Ошибка проводки
Неисправность ИПМ
Двигатель наружного вентилятора
Неисправность компрессора
Наружная печатная плата

Посмотрите это видео с демонстрацией тестирования конденсаторов и биполярных транзисторов вашего устройства.

Используйте эту блок-схему устранения неполадок — и помните, не пропускайте ни одного шага!

Проверьте входное напряжение с помощью вольтметра. Между L1 и L2 должно быть от 187 до 253 В переменного тока. Если напряжение выходит за эти параметры, это необходимо сначала исправить. Рекомендуется использовать мини-монитор с разделенным напряжением, особенно в местах с более высоким напряжением.

IPM состоит из двух основных частей:

Мостовой выпрямитель, преобразующий переменное напряжение в постоянное
Биполярные транзисторы с изолированным затвором (IGBT)

Снимите крышку устройства и крышку блока управления, затем включите питание устройства.

Проверить наличие постоянного напряжения на клеммах P+ и N-, на конденсаторах:

Должно быть около 300 вольт +/–
Если напряжения нет, значит выпрямитель неисправен и следует заменить ИПМ
В устройствах меньшего размера IPM является частью главной платы

Переходя к тестированию IGBT, сначала отключите питание от блока и дайте конденсаторам разрядиться в течение 5 минут, прежде чем начинать этот тест.

Невыполнение этого требования может привести к повреждению системы или поражению электрическим током!

Для проверки IGBT установите измеритель на мегаомы.Поместите один провод на клемму P+ у конденсатора.

Поместите другой провод на:

U и запишите показания
В и запишите показания
Вт и запишите показания

Снимите провод с клеммы P+ и подсоедините к клемме N-.

Поместите другой провод на:

U и запишите показания
В и запишите показания
Вт и запишите показания

Являются ли эти показания близкими и последовательными? Если это так, IPM проверяется; если нет, замените IPM.

Если IPM исправен, другие варианты для тестирования включают:

Двигатель вентилятора
Компрессор
Проверьте рубашку компрессора на обесцвечивание или следы прогара, это может указывать на перегрев
Возможно, вам потребуется заменить основную плату.

По любым вопросам обращайтесь к специалистам B-Y!

Вы домовладелец или владеете коммерческой недвижимостью? Посетите сайт mybryantdealer.com, чтобы найти ближайшего к вам дилера Bryant!

Тестирование инверторного компрессора кондиционера

Телефон: +44(0)1234 841221 Электронная почта: [email protected]

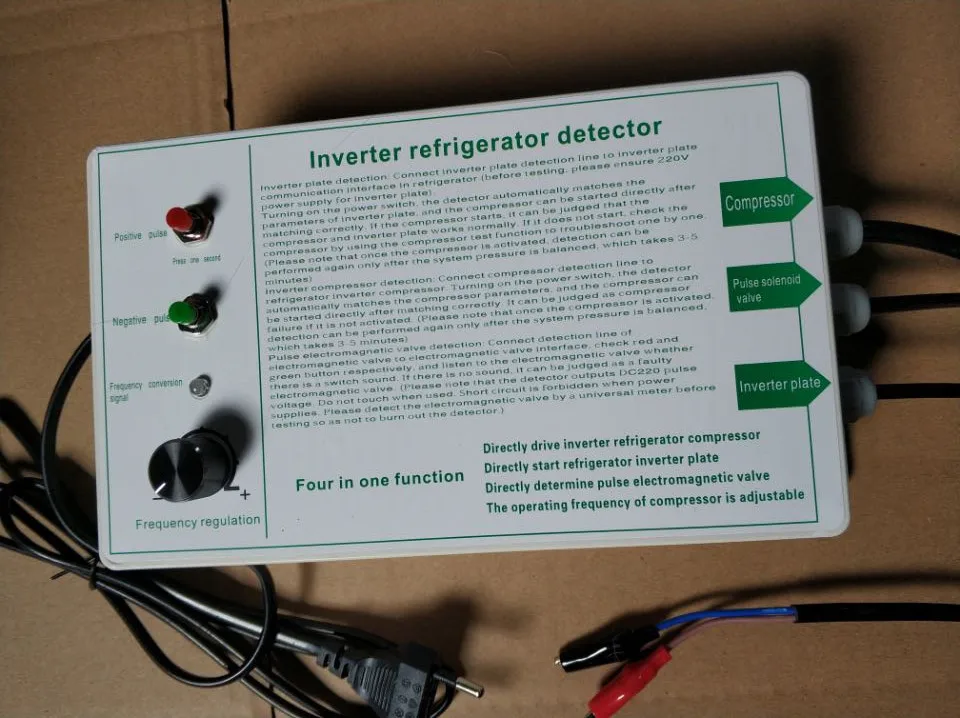

Воздух Тестер инверторного компрессора кондиционера

Шашка

Специальное предложение

Лучше проверить инверторы без подключенных компрессоров, особенно если вы ожидаете виноват компрессор.Но если убрать провода с компрессор и попытайтесь запустить системы, появится сообщение об ошибке. неисправность вызвана тем, что плата инвертора способна определить, компрессор подключен или нет. Большинство современных инверторов способны обнаруживать был ли компрессор отключен всего за несколько секунд очень усложняет тестирование.

Можно провести тестирование двумя способами:

Во-первых, жесткий способ

Вам понадобится цифровой мультиметр с функцией min max,

Выключить питание

Отключить компрессор либо с печатной платы, либо на клеммах компрессора.Соединять ваш счетчик на две фазы (от красного к синему) настройте свой счетчик на запись максимальное и минимальное напряжение

Включение и запуск устройство Дайте инвертору запуститься и наблюдайте за повышением напряжения. Запишите максимальное напряжение. Инвертор остановится через несколько секунд, и напряжение упадет до 0. Поменяйте местами провода для измерения следующих двух фаз (от красного до желтого). Измерьте как прежде Повторите для последних двух фаз Синий к желтому. Показания максимального напряжения должны быть одинаковыми для всех 3-х измерений, если не инвертор неисправен, потребуется замена печатной платы.

Если показания равно Инвертор исправен, и компрессор нуждается в замене.

И легкий способ……

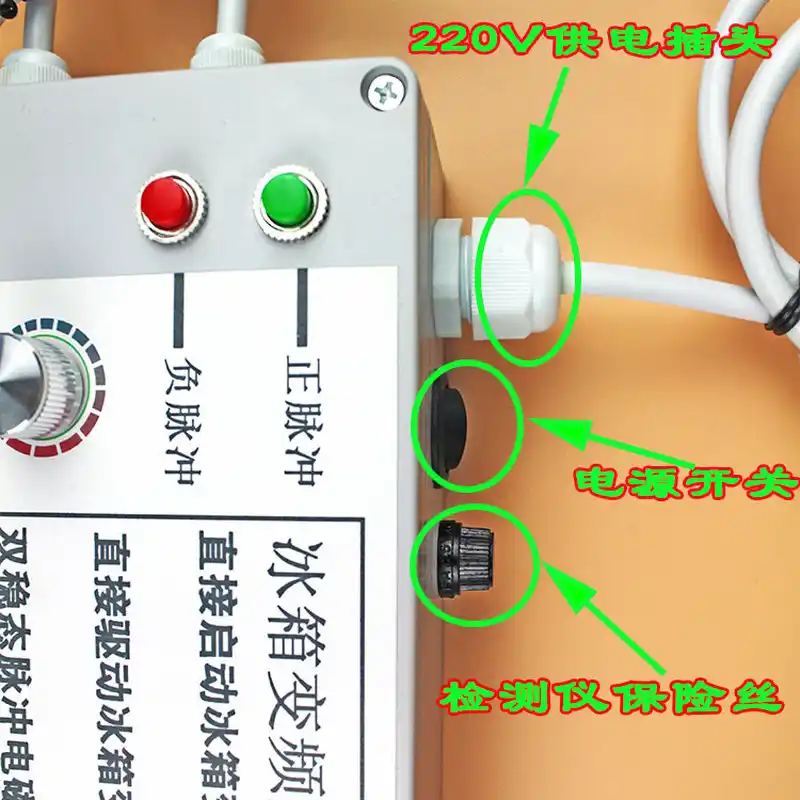

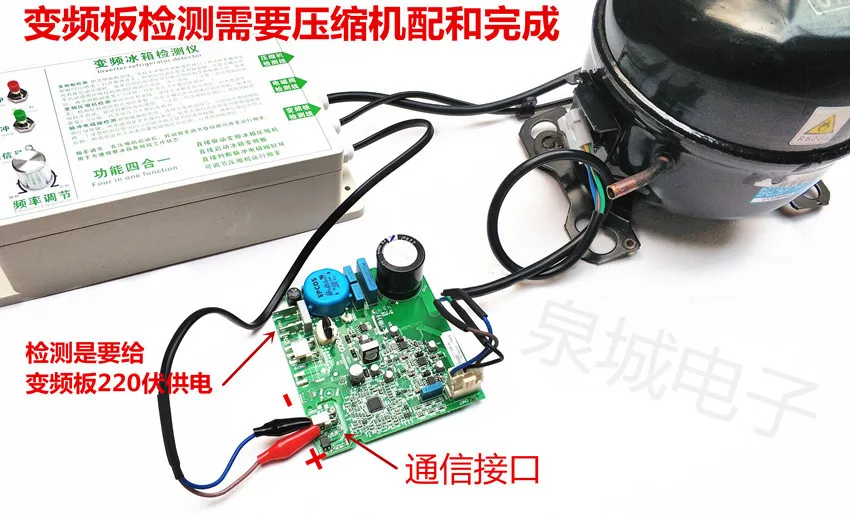

Вам понадобится Тестер инвертора, выключите питание. Отсоедините провод компрессора от клеммы компрессора. Подключите тестер инвертора ко всем трем проводам. (полярность не важна) Включите питание и запустите устройство. Пусть запустите инвертор и посмотрите на светодиоды.

Все 6 должны загореться и должны быть одинаковой яркости

Инвертор будет остановитесь через несколько секунд, и светодиоды погаснут

Если вы пропустите светодиоды (они загорятся только на пару секунд) устройство попытается начать снова 3 раза с 3-минутной задержкой между каждым тестом

Если все 6 светодиодов НЕ горят инвертор неисправен, требуется замена печатной платы.

Если светодиоды все загорается Инвертор исправен, и компрессор нуждается в замене.

Нажмите Здесь, чтобы купить онлайн

Мы поставка оригинальных холодильных компрессоров и кондиционеров компрессоры по всему миру, включая Европу, США, Канаду, Азию, Австралию, Азии, Центральной и Южной Америки и Африки. Мировые и европейские бренды компрессоры 240В/50Гц в т.ч. Danfoss, Copeland, Aspera, Dorin, Bitzer, Tecumseh, Maneurop, L’unite Hermetique и многие другие.Много юнитов на популярных газах, таких как R404, R134a, R22, R407c и R410a.

Мы также распространять следующий ассортимент газовых компрессоров хладагента:

Р404, R134a, R22, R32, R407c, R407A, R410a и многие другие

Охлаждение Компрессор мировых / европейских брендов:

Объединение Холодильный компрессор Hermetique (полный ассортимент здесь)

Текумсе холодильный компрессор (полный ассортимент здесь)

Аспера холодильный компрессор (полный ассортимент здесь)

Коупленд холодильный компрессор (Полный Диапазон здесь)

Данфосс холодильные компрессоры (Полный Диапазон здесь)

Контакты США:

Продажи Великобритания: +44 (0)1234 841221
Тел. Великобритания: 01234 841221
Факс: +44 (0)1234 852662

Адрес:

Orion Air Conditioning And Refrigeration Limited
10 Grisedale Court
Woburn Road Industrial Estate
Kempston
Bedfordshire
MK42 7EE
United Kingdom

Электронная почта: [электронная почта защищена]

Проверка компрессора

от Embraco 27.07.2017 3 минуты Читать

У многих холодильников возникают сомнения в состоянии компрессора при оценке неполадок в холодильной системе: сгорел ли он (и поэтому подлежит выбраковке и замене) или работает исправно и причина проблемы в другом.

По месту жительства или в служебных помещениях заказчика невозможно провести все тесты, которые проводятся в лабораториях Embraco, что позволило бы чрезвычайно точно диагностировать состояние компрессора.

Например, нет возможности провести адекватный тест на сжатие. Для этого нужны более совершенные устройства вместе с тестированием.

Следует отметить, что все компрессоры Embraco уже проходят тщательные испытания при выходе с производственной линии.Вероятность неприятностей минимальна.

Кроме того, неправильные и импровизированные испытания на сжатие могут представлять опасность для компрессора. Одной из возможных проблем является наличие грязи или влаги в самом компрессоре или в системе.

Как и в случае с компрессией, очень сложно диагностировать состояние клапанов в месте расположения компрессора. Ведь не рекомендуется вскрывать герметичные компрессоры.

Эта проверка клапана должна выполняться только в лаборатории Embraco.

Еще один важный совет: никогда не включайте компрессор вне системы для его проверки . Эта процедура, например, для проверки ламп, не подходит для компрессоров и может привести к необратимым повреждениям.

Простые тесты

Сделав эти первоначальные наблюдения, следует упомянуть некоторые тесты и проверки, которые можно провести и которые очень помогают понять, какова ситуация.

Чтобы показать важность этих простых тестов, достаточно вспомнить, что из-за отсутствия качественной оценки многие компрессоры, возвращенные Embraco, находятся в рабочем состоянии.

Мультиметра достаточно для большей части проверок, связанных с непрерывностью электрической цепи.

Для начала убедитесь, что на локации есть электричество. Для опытных и квалифицированных специалистов может показаться глупым рекомендовать это, но иногда «проблема» находится прямо здесь.

После этого пришло время выполнить первоначальную проверку целостности электроцепи, не забывая отключать оборудование перед запуском.

С помощью мультиметра проверьте целостность соединительного кабеля.

Следующим шагом является проверка состояния электрических компонентов. Для этого с помощью мультиметра посмотрите, есть ли непрерывность в термозащите. Если он не существует, этот компонент поврежден. Если проблема именно в этом, а не в сгорании компрессора, решение простое: достаточно заменить термозащиту.

Как и в случае с предохранителем, процедуру с применением мультиметра необходимо проделать в реле и в конденсаторе. В случае реле, в зависимости от модели, есть различия в тесте, который необходимо выполнить:

• Если используется электромеханическое реле для компрессоров F и EG, его необходимо расположить вертикально катушкой вниз, проверяя непрерывность между клеммами 10 и 11.

• В случае электромеханического реле для модели EM предусмотрены три проверки: 1) между клеммами 1 и 2, при любом положении реле; 2) между клеммами 1 и 3, с реле в вертикальном положении и шпулькой вверх; 3) между клеммами 1 и 3, реле в вертикальном положении и катушкой вниз. При первых двух проверках при отсутствии обрыва реле необходимо менять. В третьем случае все наоборот, если есть прозвонка, значит есть проблема и реле нужно заменить.

Еще одна фундаментальная и простая проверка связана с состоянием основного и вспомогательного змеевика компрессора. Цель состоит в том, чтобы узнать, прерваны ли какие-либо из них или сожжены.

Начните с измерения непрерывности на каждом змеевике (всегда с отключенным от сети компрессором). Если непрерывности нет, компрессор сгорел (фото вверху этой страницы).

Также убедитесь, что сопротивление катушек соответствует омическому сопротивлению, указанному в паспорте компрессора.Если это значение отличается от указанного в техпаспорте, это означает, что компрессор поврежден и может быть неработоспособен.

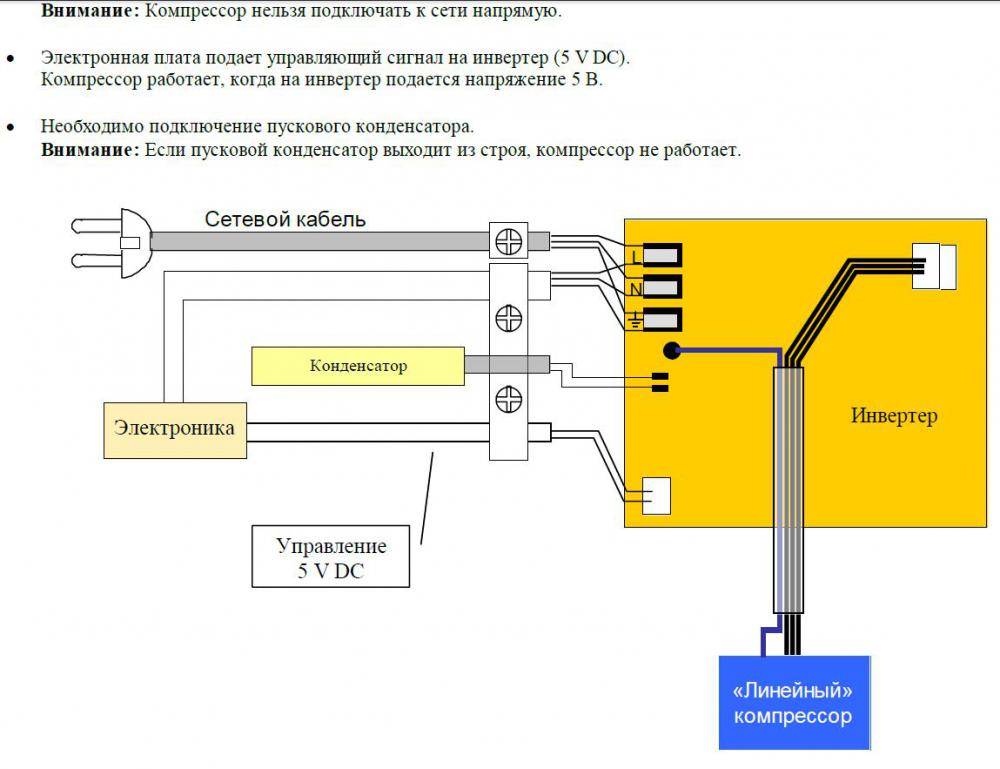

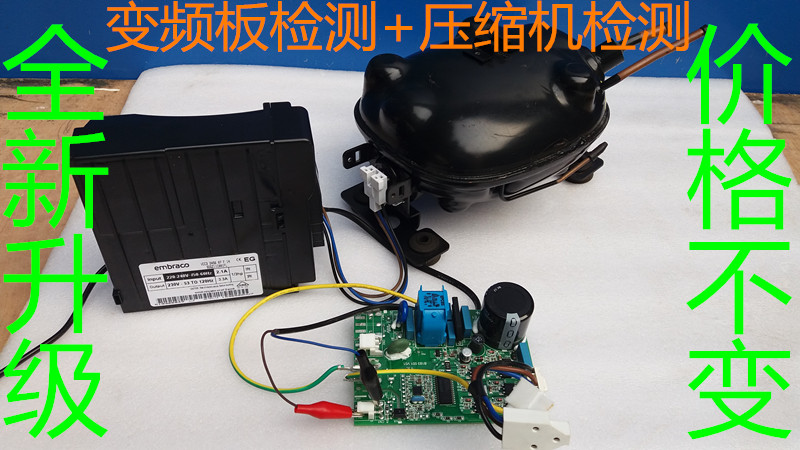

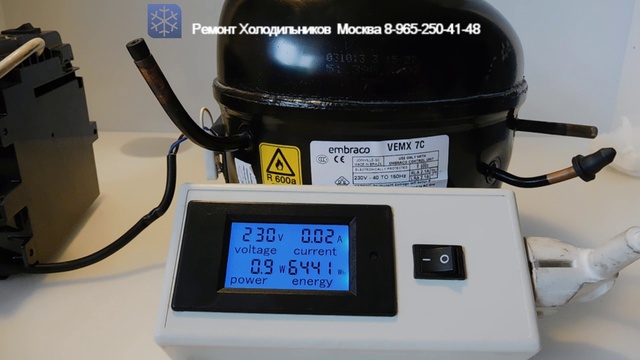

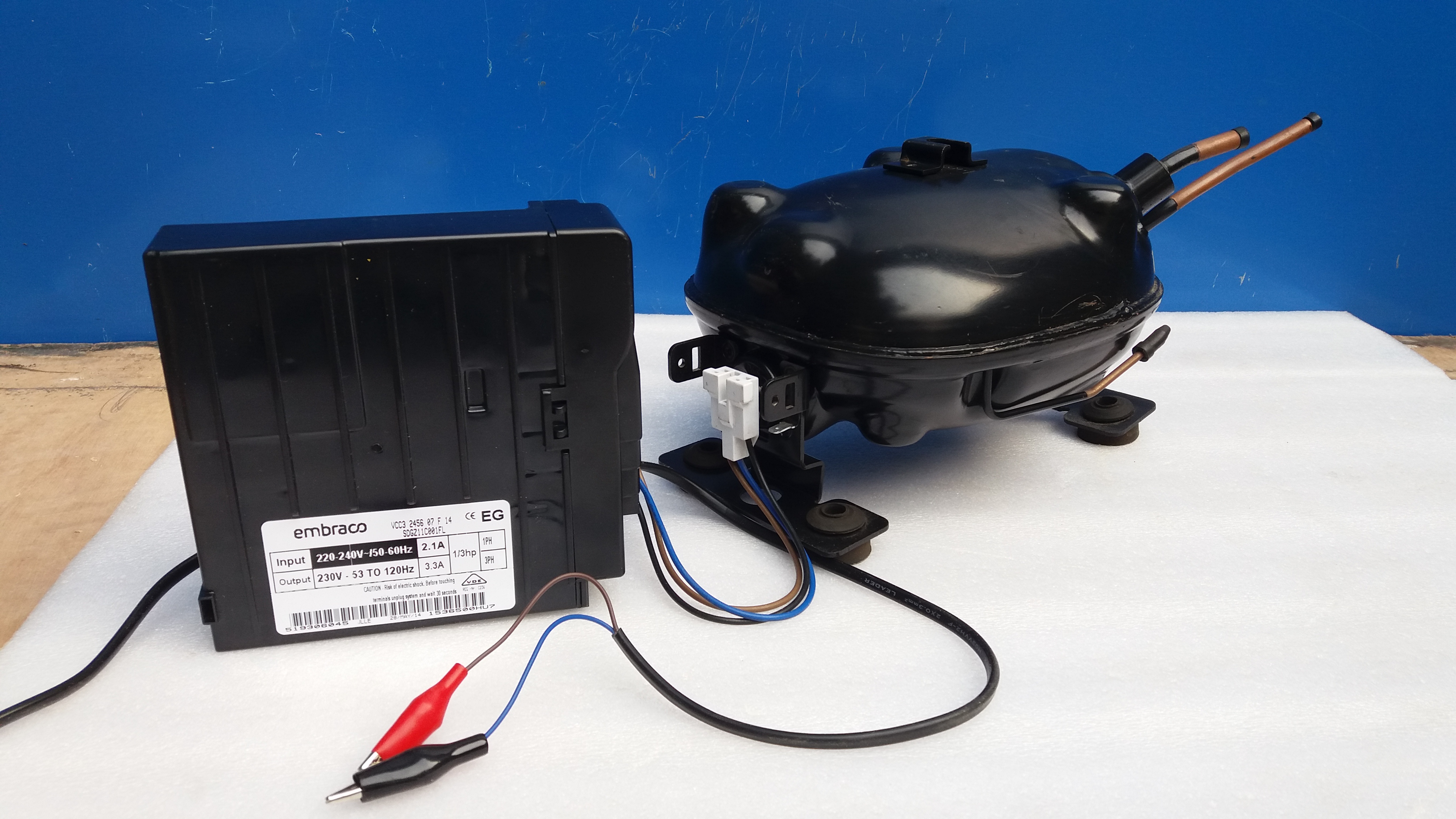

Работа с инвертором

В связи с растущим присутствием на рынке компрессоров с регулируемой скоростью Embraco Fullmotion возникает много сомнений относительно сопутствующего инвертора.

Следует отметить, что это очень чувствительный электронный компонент, для оценки которого требуются специальные знания. Не следует пытаться ремонтировать его: в случае возникновения проблем его следует заменить.

Для облегчения выявления возможных проблем, а также ситуаций, о которых вам не нужно беспокоиться, мы разработали базовую таблицу диагностики инвертора, которая находится ниже. Всегда используйте его и избегайте проблем с этим компонентом!

вопросов и ответов для инвертора компрессора GE WR87X29409

Привет, У меня есть профиль GE, который не будет крутиться. Вентилятор конденсатора и освещение работают, но компрессор не работает.При подключении есть одна попытка, чем ничего. J15 измерено при 8,5 В постоянного тока, компрессор проверен при 7,2 Ом на всех трех контактах. Не удалось обнаружить 120 В постоянного тока на источнике питания инвертора (разъем оранжево-черного провода. Есть идеи, что может вызвать это?

Jw для номера модели PFCF1NJWABB

Ответить Привет JW, на оранжевом и коричневом проводах к инвертору должно быть 120 В переменного тока, а напряжение J15 должно быть где-то между 4-12 В постоянного тока, выходная мощность от инвертора к 3-фазному компрессору 240 В переменного тока с регулируемой скоростью не может быть проверена с помощью мультиметра, вместо этого, если сопротивление обмотки компрессора одинаково без размыканий и заземлений, то обычно инвертор заменяется перед компрессором. Компрессор не может быть протестирован без заведомо работающего инвертора.

Заметил, что вода капает из переднего лопастного дозатора воды и медленно нагревается в холодильнике. Оттаивание морозильной камеры. Вентиляторы испарителя и конденсатора работают внутри холодильника и морозильной камеры. Компрессор не работает. Какие-либо предложения?? Спасибо!

Чарльз для номера модели GE Cafe CYE23TSDCSS

Ответ Чарльз, рекомендуется проверить инвертор WR87X29409 на напряжение 120 В переменного тока между оранжевым проводом и черным проводом, идущим от шнура питания, и напряжение постоянного тока между красным проводом и белым проводом, идущим от главного блока управления. WR55X38248 на красный.Если напряжение присутствует, инвертор должен управлять компрессором WR87X10199. Следующим шагом будет отсоединение шнура питания холодильника и проверка контактов обмотки компрессора, где инвертор подключается к компрессору. Если номера EEI68 указаны на компрессоре, обмотки должны иметь размер 12,4 Ом на каждой обмотке. Если номер VEGY6H указан на компрессоре, обмотки должны иметь размер 6,4 Ом каждая. Наконец, если на компрессоре указан номер VEGD7H, обмотки должны иметь размер 7,69 Ом. Если проверка обмоток прошла успешно, инвертор вышел из строя.

Моя встроенная монограмма перестала остывать и замерзать. Я также заметил, что всасывание и булькающий звук полностью прекратились. Я заменил плату инвертора, и несколько дней все было отлично. Затем я заметил, что вентилятор никогда не переставал работать, всасывание и булькающие звуки прекратились, а температура начала расти. Плате всего пять дней. Я получил плохой? Что мне не хватает?

Hanna для номера модели Ziss360dxbss

Ответить Ханна, Проверьте, работает ли компрессор, убедитесь, что вентилятор конденсатора работает, а конденсатор чист. если змеевики чистые и вентилятор работает, то это, скорее всего, вызвано неисправностью компрессора.

Холодильник Monogram zfgp21hzjss не охлаждает вентилятор и компрессор не работает от j15 Я получаю 1,5 В постоянного тока и 7 Ом на компрессоре Это моя плата или инвертор? 1,5 нормально, я читал, что вам нужно от 4 до 6 В постоянного тока

Гэри К.

Ответ Гэри, главная плата управления пошлет сигнал работы между 1.5 и 3,5 В пост. тока эффективное напряжение на инвертор, это «нормально». Но когда датчики и система управления требуют охлаждения, напряжение постоянного тока должно составлять не менее 5 В постоянного тока и может достигать 14 В постоянного тока в зависимости от датчика и температуры. При измерении напряжения сигнала (от главной платы управления) на инверторе отсоедините разъем жгута проводов от инвертора и измерьте напряжение на разъеме. Напряжение сигнала от главной платы управления (разъем J15) ниже 5 В постоянного тока указывает на неисправность главной платы управления.

Привет, моя основная плата холодильника считывает всевозможные показания напряжения, когда я пытаюсь использовать свой тестер для его считывания. Может плата плохая?

Том для номера модели GSh35JSTASS

Ответить Короче говоря, да, это может быть плохая плата. Кроме того, помните, что многие электронные платы изменяют напряжение и выдают несколько разных напряжений в зависимости от конструкции.Лучше всего найти схемы и проверить, какие напряжения и где следует измерять.

Наш GE PFE29PSDASS не охлаждает (и холодильник, и морозильник). Похоже либо на инвертор, либо на основную плату.

Сопротивления компрессора все 7В. Выход основной платы составляет 3 В постоянного тока на J15 и 120 В переменного тока. Я читал, что J15 должен быть номинально между 4 В постоянного тока и 6 В постоянного тока, но он может опускаться до 2.5 В постоянного тока и до 13 В постоянного тока. Поскольку он находится на нижнем уровне, я не решил, следует ли мне заменить материнскую плату или плату инвертора. Любая рекомендация?

Алекс Вольф для номера модели GE PFE29PSDASS

Ответить Алекс, Эта проблема звучит так, как будто это может быть вызвано неисправной платой инвертора на устройстве.

Управляющий сигнал На инвертор от основной платы подается 12 В постоянного тока. На инвертор подается 120 В переменного тока.Обмотки компрессора все 6,9 Ом. Пытаюсь понять, нужна ли мне плата инвертора или основная плата.

заранее спасибо

Адам для номера модели PFSS5PJXA

Ответить Адам, Основная плата управления должна получать сигнал от платы инвертора, и если вы получаете 12 В постоянного тока на разъеме на материнской плате, вам необходимо заменить плату инвертора.

Я думаю, что инвертор неисправен. Я проверил постоянное напряжение от материнской платы, и оно равно 2.93, ак от него 125,2. Я проверил компрессор на наличие коротких замыканий, и во всех точках я получил сопротивление 0,9, поэтому коротких замыканий не было. Правильно ли я иду за инвертором? Показываю изменение цвета платы и корпуса от перегрева.

Bobby для номера модели ge профиль французской двери

Ответьте Бобби, если номер модели вашего прибора может быть предоставлен в новом запросе, это позволит предоставить наиболее точную информацию.

Правильный способ измерения сопротивления однофазного компрессора

Марк Парламент

ноябрь 2019 г. • 3 минуты чтения

В этом 6-минутном видеоролике Дуг Смайли, менеджер по техническому обучению, показывает, как считывать омы на компрессоре.

Вы когда-нибудь сталкивались с ситуацией, когда у вас коричневая вилка и вам нужен безопасный способ измерения сопротивления на однофазном компрессоре?

Мы рекомендуем следующее:

Прежде чем приступить к работе, убедитесь, что ваше рабочее место безопасно. Примерно каждый 20-й технический персонал HVAC получает травмы, которые можно было бы предотвратить, приняв надлежащие меры предосторожности. Здесь мы имеем дело с электричеством; не возиться!

В целях безопасности первое, что вам нужно сделать, это отключить питание на блоке отключения или выключателе.Помните о правилах блокировки, маркировки!

Затем найдите три провода, которые питают компрессор — общую, пусковую и рабочую обмотки — и отсоедините провода от контактора и конденсатора. После того, как провода отсоединены, вы можете отключить провода, вилку и компрессор, так как все они требуют проверки. Установив мультиметр на шкалу R x 1 (Ом), измерьте сопротивление между рабочим и пусковым проводами; пусковой и общий провода; и бежать к общим проводам.

Каждый набор проводов должен иметь измеримое сопротивление. Наименьшее сопротивление будет между проводом (R) и общим проводом (C). Сопротивление между пуском (S) и общей обмоткой (C) обычно в три-пять раз выше, чем сопротивление между пуском и общей обмоткой. Наконец, сопротивление между запуском и запуском должно быть суммой S к C и R к C. Помните, что должно быть измеряемое сопротивление через каждую обмотку.

Компрессоры оснащены внутренними предохранительными устройствами, которые срабатывают при повышении температуры.Это может быть связано с чрезмерными нагрузками, плохой циркуляцией воздуха или отсутствием перегрева. Внутренняя защита от перегрузки подключается последовательно с пусковой и рабочей обмотками, что предотвращает включение компрессора. Если он отключен, вы увидите бесконечность (OL) между S до C и R до C, при этом видя измеряемое сопротивление между R до S. В этом случае компрессор может быть очень горячим на ощупь. Дайте компрессору остыть, чтобы сбросить внутреннюю перегрузку, но вам необходимо провести дальнейшее расследование, чтобы убедиться, что сброс действительно был завершен.

В случае, если какой-либо из вышеперечисленных тестов не пройден, необходимо проверить сами посты компрессора. Не забывайте проявлять крайнюю осторожность, потому что в 90-градусный день давление в обесточенной системе R410A может составлять примерно 275 фунтов на квадратный дюйм, а при коротком замыкании компрессора свеча может перегреться и стать мягкой. Поэтому, когда вы отсоединяете выводы (провода) компрессора от свечи для проверки сопротивления обмоток компрессора, давление фреона может запускать свечи с силой до 20 000 фунтов.Это может не только повредить устройство, но и отправить терминал через все, что находится перед ним — будь то ваша рука или любая другая часть тела.

Помните, что при работе с однофазными компрессорами всегда держитесь сбоку от агрегата!

Настоятельно рекомендуется, чтобы механик восстановил хладагент, чтобы снизить давление в системе. Если компрессор закорочен, вам все равно придется восстановить хладагент, так что это дает вам преимущество при замене компрессора.Когда давление в системе понизилось, теперь безопаснее снять заглушку и проверить клеммы компрессора напрямую. Повторите все предыдущие шаги и запишите свои выводы.

Если компрессор проходит вышеуказанные тесты, возьмите мультиметр, настроенный на R x 10 000 (10K), и проверьте заземление каждой обмотки. У вас должно быть бесконечное сопротивление OL относительно земли. Закороченный двигатель покажет 0 Ом между обмотками, землей или обоими. Если и то, и другое, то придется заменить компрессор.

Помните, что при отсоединении проводов от компрессора используйте пару изолированных острогубцев и держите руки подальше от стороны, а не перед вилкой.Таким образом, если что-то пойдет не так, вы уничтожите инструмент, а не пальцы.

Хотите узнать больше о компрессорах и других темах, связанных с кондиционированием воздуха и тепловыми насосами? Ознакомьтесь с нашим однодневным техническим классом
Advanced AC & Heat Pump Diagnostics.

Что такое инверторный кондиционер и чем он отличается от неинверторного переменного тока: подробности см. здесь

Кондиционеры используют принцип охлаждения для перемещения теплого воздуха внутрь помещения, выбрасывания его наружу и вытеснения холодным воздухом снаружи .

Посмотрите, чем инверторные кондиционеры отличаются от неинверторных кондиционеров.
Что такое инвертор переменного тока
Кондиционеры необходимы в современной жизни. Кондиционер используется как в бытовых, так и в коммерческих условиях. Это повышает комфорт человека, находящегося в прохладной кондиционированной среде. однако кондиционирование воздуха также используется для охлаждения и осушения помещений, заполненных тепловыделяющими электронными устройствами, такими как компьютерные серверы, усилители мощности, а также для демонстрации и хранения некоторых хрупких товаров.
Кондиционеры используют принцип охлаждения для перемещения теплого воздуха внутрь помещения, выброса его наружу и вытеснения холодным воздухом снаружи. Инвертор переменного тока — это новая технология, которая в основном продвигается и используется как более эффективная и энергосберегающая. Технология инверторов не только делает охлаждение более эффективным, но и продлевает срок службы кондиционера. Проверьте ниже все, что вы можете знать об инверторе переменного тока.
Что такое инвертор переменного тока:
Инвертор переменного тока не имеет ничего общего с бытовым инвертором, он работает по инверторной технологии.Инвертор переменного тока больше контролирует компрессор, чем сам принцип охлаждения. Инверторная технология — это передовая технология, способная экономить электроэнергию по сравнению с обычным кондиционером.
Максимальная потребляемая мощность в момент включения компрессора кондиционера. В инверторном кондиционере компрессор работает постоянно и никогда не останавливается. Компрессор не включается и не выключается повторно, поэтому не требует дополнительного питания. Он подает мощность соответственно, когда это необходимо компрессору.Более или менее мощность, она дает соответственно мощность.
Чем инверторный кондиционер переменного тока отличается от неинверторного переменного тока:
Обычные компрессоры с инвертором всегда работают с одной и той же скоростью, тогда как компрессоры с инвертором меняют скорость при колебаниях нагрузки.
