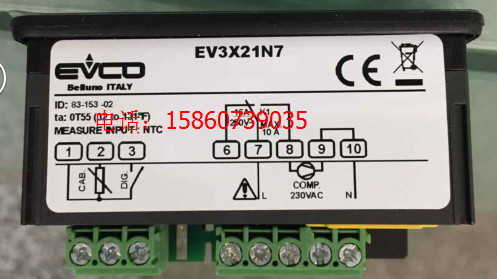

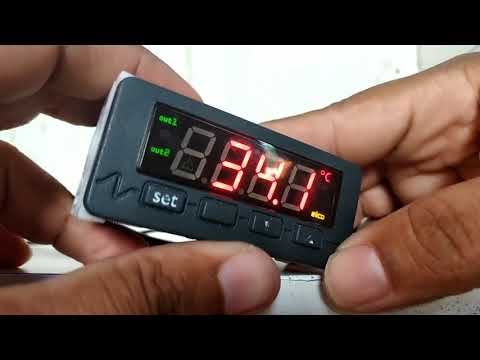

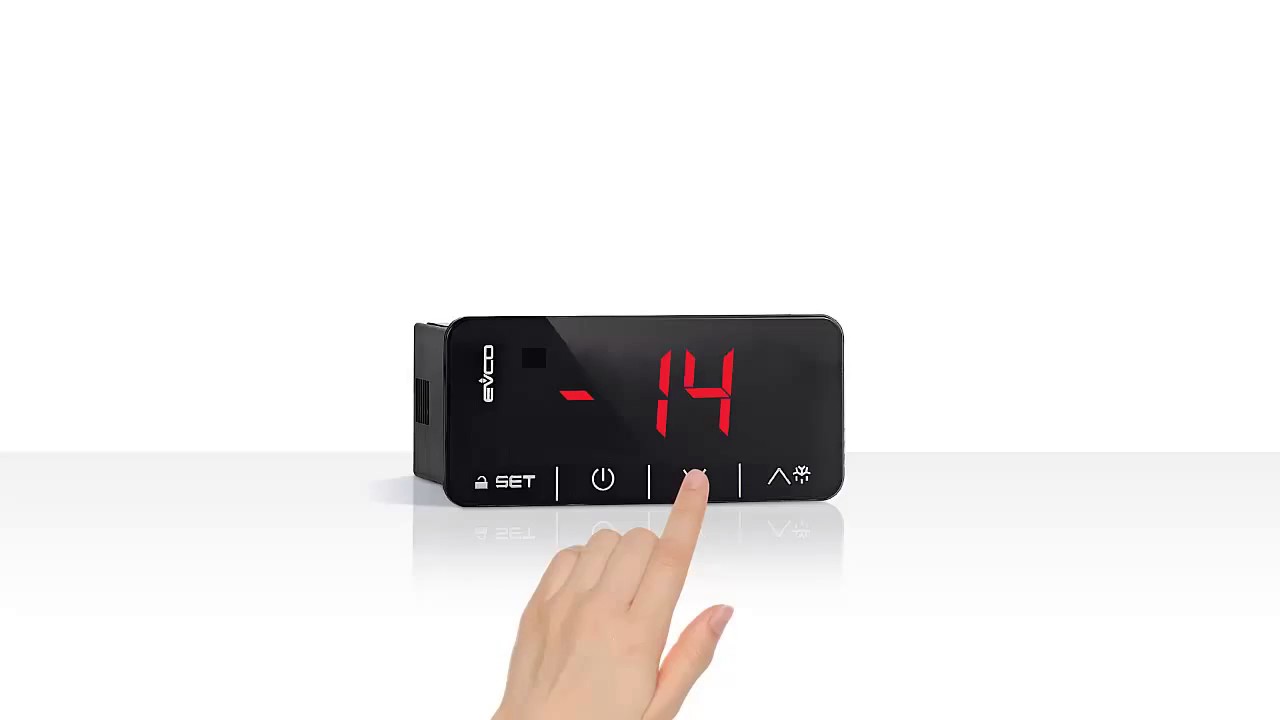

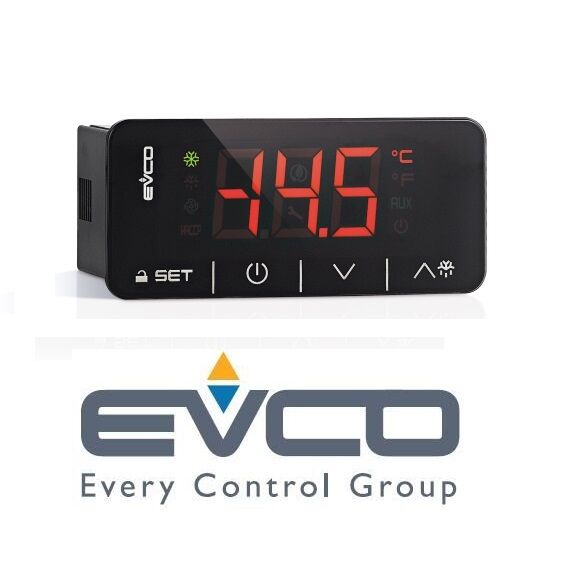

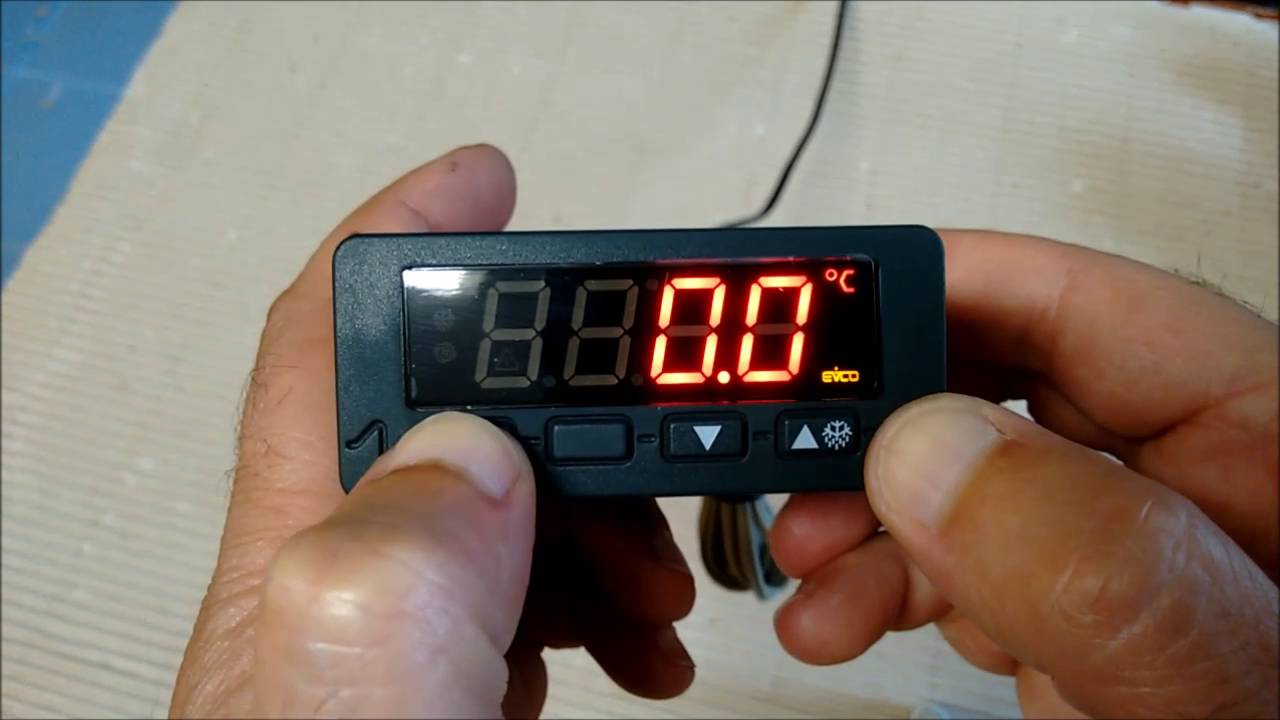

EV3X21N7 Контроллер электронный EVCO
EV3X21 – Стандартный контроллер компактного размера с функцией энерго-сбережения для холодильных шкафов, витрин, холодильных установок, охлаждаемых столов.
EVCO EV3X21N7 – Цифровой контроллер с режимами охлаждения, предназначен для управления статической холодильной установкой с выходным реле управления компрессором. Цветные иконки, отображаемые на дисплее, показывают текущее состояние установки. Продолжительность цикла оттайки определяется временным интервалом отключения компрессора. По заказу прибор может быть оснащен звуковым сигналом тревоги, серийным портом, протокол связи Modbus, для подключения к системе мониторинга RICS, с системой копирования параметров EVKEY и выходом для подключения выносного индикатора температуры EVT100. Контроллеры выпускаются в стандартном корпусе размерами 74 x 33 мм со светодиодным дисплей высотой 13 мм с высоким разрешением, 2 ½ -разрядный (с десятичной точкой и многофункциональными светодиодными индикаторами) и тремя кнопками управления (настройка +включение/ режим ожидания, вверх и вниз). Легкость монтажа в панель обеспечивается при помощи клипс, входящих в комплект поставки. Перенос и загрузка параметров конфигурации контроллеров осуществляется при помощи ключа программирования EVKEY (заказывается дополнительно), выполнение данной операции возможно при условии, что модели оснащены серийным портом (по заказу).
Технические характеристики:
Корпус: самозатухающий пластик
Фронтальная защита: IP65
Размеры: 75 x 33 мм
Размеры посадочного отверстия: 71 x 29 мм
Питание: 230 Vac, 50/60 Гц, 3 VA (округленно)
Измерительные средства: один вход для датчика NTC
Диапазон регулирования: от -99.0 °C до +99.0 °C
Рабочий диапазон датчиков NTC: от -40 до 105 °C
Разрешающая способность: 0.1°С(в диапазоне от .19.9 и 19.9°С)/1°С / 1°F
Цифровые входы: один многофункциональный для NO/NC контакта
Выходы реле: компрессор 16 A @ 250 VAC (переключающийся контакт)
Назначение устройства: управляющий контроллер
Монтаж: встроенное электронное устройство.
Корпус: негорючая пластмасса серого цвета.
Класс теплозащиты и защиты от огня: D.
Размеры: в соответствии с моделью:
– 75.0 x 33.
0 x 39.5 мм (2.952 x 1.299 x 1.555 дюйм; длина x высота x глубина) с встроенными
винтовыми контактными группами
– 75.0 x 33.0 x 44.5 мм (2.952 x 1.299 x 1.751 дюйм; длина x высота x глубина) с наибольшая
глубина с быстросъемными контактными группами
Установка контроллера: в панель, с помощью защелок-клипс.
Защита корпуса (фронтальная): IP 65.
Подключение: в соответствии с моделью:
– встроенные винтовые контактные группы для проводов диаметром до 4 мм2: питание,
аналоговые входы, цифровые входы и выходы;
– быстросъемные контактные группы для проводов диаметром до 2.5 мм2: питание, аналоговые
входы, цифровые входы и выходы.
Максимальная длина соединительных электропроводов:
– электропитание: 10 м;
– аналоговые входы: 10 м;
– цифровые входы: 10 м;
– цифровые выходы: 10 м.
Рабочая температура: от 0 до 55 ˚С (от 32 до 131 ˚F).
Температура хранения: от -25 до 70 ˚С (от -13 до 158 ˚F).
Влажность: от 10 до 90% относительной влажности при отсутствии конденсата.
Уровень загрязнения: 2.
Экологические стандарты:
– RoHS 2011/65/CE
– WEEE 2012/19/EU
– норма REACH (CE) № 1907/2006.
Стандарты EMC:
– EN 60730-1
– IEC 60730-1.
Электропитание: 230 VAC (+10 % -15%), 50… 60 Гц (±3 Гц), 2 ВА.
Заземление контроллера: отсутствует.
Номинальное импульсное напряжение: 4 КВ.
Категория перенапряжения: III.
Класс и структура ПО: A.
Аналоговые входы: 1 вход (датчик холодильной камеры), настраиваемый с помощью параметра конфигурации для PTC/NTC датчиков.
Аналоговые входы для PTC датчика (990 Ω @ 25 °C, 77 °F):
Тип датчика: KTY 81-121.
Диапазон измерений: от -50 до 150 °C (от -58 до 302 °F).
Точность: ±0,5 % максимум.
Разрешающая способность: 0,1 °C (1 °F).
Время преобразования: 100 мс.
Защита: отсутствует.
Аналоговые входы для NTC датчика (10 KΩ @ 25 °C, 77 °F):
Тип датчика: 103-AT.
Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F).
Точность: ±0,5 % максимум.
Разрешающая способность: 0,1 °C (1 °F).
Время преобразования: 100 мс.
Защита: отсутствует.
Другие входы: 1 вход, настраиваемый с помощью параметра конфигурации для аналогового входа (датчик испарителя или датчик конденсатора) или цифрового входа (переключателя
двери или многофункционального).
Цифровые входы (сухой контакт 5 VDC 1.5 мА):
Электропитание: отсутствует.
Защита: отсутствует.
Дисплеи: 3-разрядный дисплей с функциональными значками.
Цифровые выходы: 1 выход (электромеханическое реле SPDT 16 A res. @ 250 VAC) для управления компрессором.
Максимально допустимый ток нагрузки составляет 10 А.
Устройство гарантирует двойную изоляцию между каждым соединением цифрового выхода
и другими частями устройства.
Типовое воздействие 1 или 2: тип 1.
Дополнительные свойства типового воздействия 1 или 2: C.
EVCO EV3X21N7 Руководство пользователя | 2 страницы
EVCO S.p.A. | Код 1043X21E103 | Страница 1 из 2 | PT 43/14
EV3X
(treme!)
21
Малогабаритный базовый контроллер для охладителей бутылок с нормальной стратегии энергосбережения
GB
АНГЛИЙСКИЙ
ВАЖНО
Внимательно прочтите этот документ перед установкой и
перед использованием устройства и следуйте всем рекомендациям;
сохраните этот документ вместе с устройством для будущих консультаций.
Используйте устройство только так, как описано в этом документе;
не используйте его в качестве защитного устройства.
Устройство должно быть утилизировано в соответствии с
местными стандартами по сбору электрического и электронного оборудования
.
1
РАЗМЕРЫ И УСТАНОВКА
1.
1
Размеры
Размеры указаны в мм (дюймах).
Чтобы разблокировать клавиатуру:
3.
Удерживайте клавишу в течение 4 секунд: на дисплее появится сообщение
« UnL » в течение 4 секунд.
4
НАСТРОЙКИ
4.1
Убедитесь, что клавиатура не заблокирована и не выполняется процедура
.
2.
Нажмите и отпустите кнопку
: светодиод
начнет мигать.
3.
Нажмите и отпустите кнопку
или
в течение 15
с; см. также параметры r1 и r2.
4.
Нажмите и отпустите кнопку
или не работайте в течение
15 с: светодиод
погаснет, после чего устройство
выйдет из процедуры.
Для выхода из процедуры до завершения операции:
5.
Не работать в течение 15 с (любые изменения будут сохранены).
Рабочая уставка также может быть установлена с помощью параметра SP.
4.2
Установка параметров конфигурации
Доступ к процедуре:
1.
Убедитесь, что никакая процедура не выполняется.
2.
Удерживайте кнопку
в течение 4 с: на дисплее появится « PA ».
3.
Нажмите и отпустите кнопку
.
4.
Нажмите и отпустите кнопку
или
в течение 15 с
, чтобы установить значение, определенное с помощью параметра « PAS » ”по умолчанию) .
5.
Нажмите и отпустите кнопку
или не работайте в течение 15 с:
на дисплее появится « SP ».
Чтобы выбрать параметр:
6.
Нажмите и отпустите кнопку
или
.
Для установки параметра:
7.
Нажмите и отпустите кнопку
.
8.
Нажмите и отпустите кнопку
или
в течение 15 с.
9.
Нажмите и отпустите кнопку
или не работайте в течение
15 с.
Для выхода из процедуры:
4 с или не нажимать 60 с
(любые изменения будут сохранены).
После настройки параметров приостановить подачу питания на
устройство.
4.3
Настройки производителя
Доступ к процедуре:
1.
Убедитесь, что никакая процедура не выполняется.
2.
Удерживайте кнопку
в течение 4 с: на дисплее появится « PA ».
3.
Нажмите и отпустите кнопку
.
Для восстановления заводских настроек:
4.
Нажмите и отпустите кнопку
или
в течение 15 с
для установки « 149 ».
5.
Нажмите и отпустите кнопку
или не работайте в течение
15 с: на дисплее появится « dEF ».
6.
Нажмите и отпустите кнопку
.
7.
Нажмите и отпустите кнопку
или
в течение 15 с
, чтобы установить « 4 ».
8.
Нажмите и отпустите кнопку
или не нажимайте
15 с: на дисплее будет мигать « – – – » в течение 4 с, после
устройство выйдет из процедуры.
9.
Отключите питание устройства.
Убедитесь, что настройки производителя подходят;
см. главу 9.
Для сохранения пользовательских настроек как заводских:
10. Задайте параметры конфигурации (с помощью процедуры
, описанной в параграфе 4.2).
11. Начиная с шага 4. нажмите и отпустите кнопку
или
ключ в течение 15 секунд, чтобы установить « 161 ».
12. Нажмите и отпустите кнопку
или не работайте в течение
15 с: на дисплее появится « MAP ».
13. Повторите шаги 6. 7. 8. и 9.
Для выхода из процедуры заранее:
14. Удерживайте клавишу
в течение 4 с во время процедуры (т. выполняться не будет).
5
ПРЕДУПРЕЖДАЮЩИЕ СВЕТИЛЬНИКИ И НАПРАВЛЕНИЯ
5.
1
Сигналы

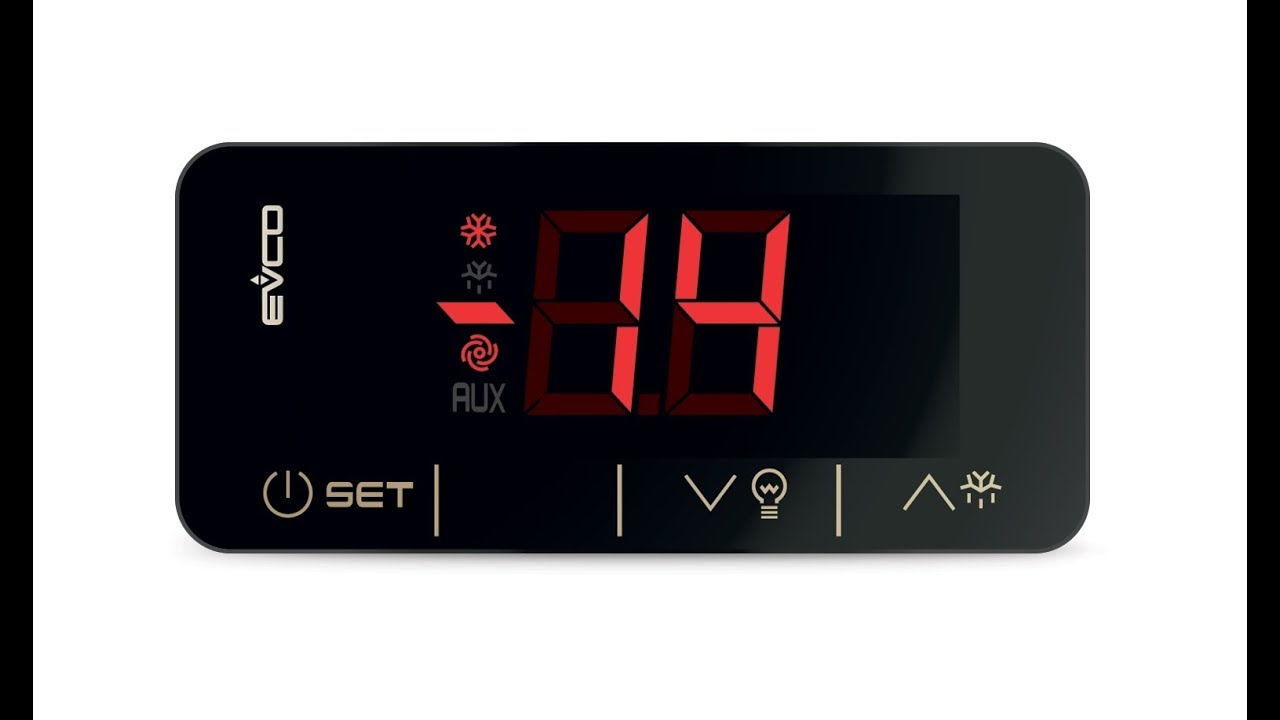

Светодиод
Значение
Светодиод компрессора
Если светодиод горит, компрессор включен
Если светодиод мигает:
–
рабочая уставка в процессе установки
(с помощью процедуры, описанной в параграфе
4.1)
–
будет действовать защита компрессора
Светодиод разморозки
Если светодиод горит, значит, идет разморозка
Если светодиод мигает, происходит капание
Светодиод энергосбережения
Если светодиод горит и дисплей включен,
функция «энергосбережения» активна
Если светодиод горит, а дисплей включен выключено, функция
“низкое потребление” работает; нажмите клавишу
, чтобы восстановить нормальное отображение
°C
Градусы Цельсия Светодиод
Если светодиод горит, единицей измерения температуры
является градус Цельсия
°F
Светодиод градусов по Фаренгейту
Если светодиод горит, единицей измерения температуры являются
градусы Фаренгейта
Светодиод включен/ожидание
Если светодиод горит, устройство выключено
5.
2
Сигналы
Код Значение
Loc
клавиатура заблокирована; см. параграф 3.6
– – –
запрошенная операция недоступна
6
ТРЕВОГИ
6.1
Тревоги
90 005 Код Значение
AL
Аварийный сигнал минимальной температуры
Решения:
–
проверить температуру в помещении; см. параметр A1
Основные последствия:
–
устройство продолжит нормальную работу
AH
Аварийный сигнал максимальной температуры
Решения:
–
проверить температуру в помещении; см. параметр A4
Основные последствия:
–
устройство продолжит нормальную работу
id
Тревога входа дверного выключателя
Решения:
–
проверьте причины срабатывания вход;
см. параметры i0 и i1
Основные последствия:
–
действие, установленное параметром i0
iA
Тревога многофункционального входа или сигнализация реле давления
Решения:
–
проверить причины срабатывания входа;
см.
параметры i0 и i1
Основные последствия:
–
действие, установленное параметром i0 проверьте температуру конденсатора; см. параметр C6
Основные последствия:
–
устройство продолжит нормальную работу
CSd
Аварийный сигнал отключения компрессора
Решения:
–
проверить температуру конденсатора; см. параметр C7
–
выключите и снова включите устройство: если
при повторном включении устройства температура конденсатора все еще выше, чем
установленная в параметре C7, отключите
подача питания и очистка конденсатора
Основные последствия:
–
компрессор будет отключен
dFd
Аварийный сигнал оттайки отключен, так как достигнуто максимальное время
Решения:
–
проверить целостность датчика испарителя; см.
параметры d2, d3 и d11
–
нажмите клавишу для восстановления нормального отображения
Основные последствия:
–
устройство продолжит нормальную работу
Когда причина тревоги исчезнет, устройство восстановится 900 28 нормальная работа, за исключением следующих аварийных сигналов:
–
аварийный сигнал остановки компрессора (код « CSd »), который требует выключения устройства или временного
приостановки подачи питания был достигнут (код « dFd »), что требует нажатия
клавиши.
7
ОШИБКИ
7.1
Ошибки
Код Значение
Pr1
Ошибка датчика комнатной температуры
Решения:
–
проверьте датчик типа PTC или NTC;
см. параметр P0
–
проверьте подключение датчика к прибору
–
проверьте температуру в помещении
Основные последствия:
–
работа компрессора будет зависеть от параметров C4 и C5
–
разморозка будет не активировать
Pr2
Ошибка датчика испарителя или датчика конденсатора
Решения:
–
То же, что и в предыдущем примере, но с
в отношении датчика испарителя или датчика конденсатора
датчик
Основные последствия:
–
если P 4 параметр установлен при 1 интервал оттаивания
будет длиться в течение времени, установленного параметром d3
–
, если параметр P4 установлен на 1, а параметр d8
установлен на 2 или на 3, устройство будет работать, как если бы d8 9Параметр 0028 был установлен на 0
–
, если параметр P4 установлен на 2, аварийный сигнал перегрева конденсатора (код « COH ») никогда не будет активирован
–
, если параметр P4 это установлен на 2, аварийный сигнал отключения компрессора
(код « CSd ») никогда не будет активирован.
8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8.1
Технические характеристики
Назначение командного устройства: рабочая команда
устройство.
Конструкция командного устройства: встроенное электронное устройство
.
Контейнер: серый самозатухающий.
Класс тепло- и огнезащиты: D.
Размеры: в зависимости от модели:
–
75,0 x 33,0 x 39,5 мм (2,952 x 1,299 x 1,555 дюйма; Д x В
x Г) с фиксированная винтовая клемма блоки
–
75,0 x 33,0 x 52,5 мм (2,952 x 1,299 x 2,066 дюйма; Д x В
x Г) со съемными клеммными колодками с винтовыми зажимами.
Способ крепления устройства управления: на панель,
на защелкивающиеся скобы.
Степень защиты корпуса: IP65 (передняя).
Способ подключения: в зависимости от модели:
–
клеммы с фиксированными винтовыми зажимами для проводов до 4
мм² (0,0062 дюйма²): питание, аналоговые входы, цифровые
входов и цифровых выходов
–
съемные клеммные колодки с винтовыми зажимами для проводов от
до 2,5 мм² (0,0038 дюйма²): источник питания, аналоговые входы,
цифровые входы и цифровые выходы.
Максимальная длина соединительных кабелей:
–
Источник питания: 10 м (32,8 фута)
–
Аналоговые входы: 10 м (32,8 фута)
–
цифровые входы: 10 м (32,8 футов)
–
цифровые выходы: 10 м (32,8 фута).
Рабочая температура: от 0 до 55 °C (от 32 до 131
°F).
Температура хранения: от -25 до 70 °C (от -13 до 158
°F).
Влажность при использовании: от 10 до 90 % относительной влажности без
конденсата.
Состояние загрязнения устройства управления: 2.
Экологические стандарты:
–
RoHS 2011/65/CE
–
WEEE 2012/19/EU
–
Регламент REACH (CE) №. 1907/2006.
Стандарты ЭМС:
–
EN 60730-1
–
МЭК 60730-1.
Электропитание: 230 В переменного тока (+10 % -15%), 50…60 Гц (±3
Гц), 2 ВА.
Метод заземления устройства управления: нет.
Номинальное импульсное напряжение: 4 кВ.
Категория перенапряжения: III.
Класс и структура ПО: A.
Аналоговые входы: 1 вход (температура в помещении), настраиваемый через
параметр конфигурации для датчиков PTC или NTC.
Аналоговые входы PTC (990 Ом при 25 °C, 77 °F)
Тип датчика:
KTY 81-121.
Область измерения:
от -50 до 150 °C (от -58 до
302 °F).
Точность:
±0,5 % от конца шкалы.
Разрешение:
0,1 °C (1 °F).
Время преобразования:
100 мс.
Защита:
нет.
Аналоговые входы NTC (10 кОм при 25 °C, 77 °F)
Тип датчика:
103-АТ.
Поле измерения:
от -40 до 105 °C (от -40 до
221 °F).
Точность:
±0,5 % от конца шкалы.
Разрешение:
0,1 °C (1 °F).
Время преобразования:
100 мс.
Защита:
нет.
Другие входы: 1 вход, настраиваемый с помощью параметра конфигурации
для аналогового входа (датчик испарителя или датчик конденсатора)
или цифрового входа (дверной выключатель или многофункциональный).
Цифровые входы (беспотенциальный контакт 5 В постоянного тока 1,5 мА)
Источник питания:
нет.
Защита:
нет.
Дисплеи: 3-разрядный пользовательский дисплей с функциональными значками.
Цифровые выходы: 1 выход (электромеханическое реле SPDT
с сопротивлением 16 А при 250 В переменного тока) для управления компрессором.
Максимально допустимый ток на нагрузке в 10 А.
Устройство гарантирует двойную изоляцию между каждым разъемом
цифрового выхода и остальными частями 9Устройство 0028.
Действия Типа 1 или Типа 2: Тип 1.
Дополнительные характеристики действия Типа 1 или Типа 2:
C.
39,5 (1,555) – глубина с фиксированным винтовым соединением клеммных колодок
; 52,5 (2,066) – это глубина со съемными клеммными колодками с винтовыми зажимами
.
1.2
Монтаж
Монтаж на панель с защелкивающимися кронштейнами.
1.
3
Предупреждения об установке
–
толщина панели, на которую будет установлено устройство
, должна составлять от 0,8 до 2,0 мм (0,031 и
0,078 дюйма)
–
характер использования, влажность и т. д.) лежат в пределах, указанных
; см. главу 8
–
не устанавливайте устройство рядом с источниками тепла
(нагревательные элементы, воздуховоды и т. д.), оборудованием
, содержащим мощные магниты (большие диффузоры и т. д.), зонами
воздействие прямых солнечных лучей, дождя, влажности, чрезмерной
запыленности, механических вибраций или ударов
–
в соответствии со стандартами безопасности устройство должно быть
установлено правильно и таким образом, чтобы защитить от
любого контакта с электрическими частями; все детали, обеспечивающие
защиту, должны быть закреплены таким образом, чтобы их нельзя было
снять без использования инструментов.
2
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
2.
1
Электрическое подключение
2.2
Предупреждения относительно электрического подключения
–
не используйте электрический или пневматический шуруповерт rs на клеммной колодке устройства
–
, если устройство было изъято из холодного в горячее место внутри может сконденсироваться
влаги; подождите около 1 часа, прежде чем
подаст питание
–
проверьте напряжение питания, частоту сети
и электрическая мощность не выходит за установленные пределы; См. Главу 8
–
Отсоедините источник питания устройства, прежде чем продолжить
с любым типом технического обслуживания
–
Положение кабелей питания как можно дальше от
. устройства, свяжитесь с сетью продаж EVCO по номеру
.
3
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
3.1
Предварительные замечания
Рабочие состояния:
–
состояние «включено» (устройство включено и включено; утилиты
могут быть включены
–
состояние ожидания (устройство включено, но выключено
программно, утилиты отключены
–
состояние «выключено»: устройство не включено, утилиты
отключены
Далее, если параметр POF установлен в 0, со словом
« включение» означает переход из состояния «выключено» в состояние «включено» 9статус 0028; слово «отключение» означает переход из состояния «включено»
в состояние «выключено».
Если параметр POF установлен в 1, то при слове «включение»
означает переход из состояния «ожидание» в состояние «включено»; слово
«отключение» означает переход из состояния «включено» в состояние
«ожидание».
При повторном включении питания устройство отображает состояние
, в котором оно находилось на момент отключения.
3.2
Включение/выключение устройства
Если параметр POF установлен на 0:
1.
Подключить/отключить питание устройства.
Если параметр POF установлен на 1:
2.
Убедитесь, что клавиатура не заблокирована и не выполняется процедура
.
3.
Удерживать кнопку
в течение 4 с: светодиод
начнет мигать, после
он погаснет/включится.
3.3
Дисплей
Если устройство включено во время нормальной работы, 9На дисплее 0028 будет отображаться значение, установленное параметром P5, за исключением
во время разморозки, когда устройство покажет температуру
, установленную параметром d6.
Если устройство выключено, дисплей будет отключен;
должен гореть светодиод
.
Если устройство находится в режиме «малого потребления», дисплей будет
выключен, а светодиод должен гореть.
3.4
Отображение температуры, определяемой датчиками
1.
Убедитесь, что клавиатура не заблокирована и не выполняется процедура
.
2.
Удерживайте кнопку
в течение 4 с: на дисплее появится первая доступная метка
.
3.
Нажмите и отпустите кнопку
или
, чтобы выбрать метку
.
4.
Нажмите и отпустите кнопку
.
В следующей таблице показано соответствие между метками
и отображаемой температурой.
Метка Отображаемая температура
Pb1
комнатная температура
Pb2
если параметр P4 установлен на 1, испаритель температура
если параметр P4 установлен на 2, температура конденсатора
тура
Для выхода из процедуры:
5.
Нажмите и отпустите кнопку
или не выполняйте никаких действий в течение
60 с.
6.
Нажмите и отпустите кнопку
.
Если второй вход функционирует как цифровой вход (то есть, если
параметр P4 установлен на 0), метка « Pb2 » не должна отображаться как
.
3.5
Ручная активация разморозки
1.
Убедитесь, что клавиатура не заблокирована и не выполняется процедура
.
2.
Удерживайте кнопку
нажатой в течение 4 с.
Если второй вход работает как датчик испарителя (т.е. до 9Скажем, 0028, если параметр P4 установлен на 1) и когда начинается оттайка
, температура испарителя превышает значение, установленное с помощью параметра
d2, оттайка не активируется.
3.6
Блокировка/разблокировка клавиатуры
Чтобы заблокировать клавиатуру, выполните следующие действия:
1.
Убедитесь, что никакая процедура не выполняется.
