Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Время чтения: 10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

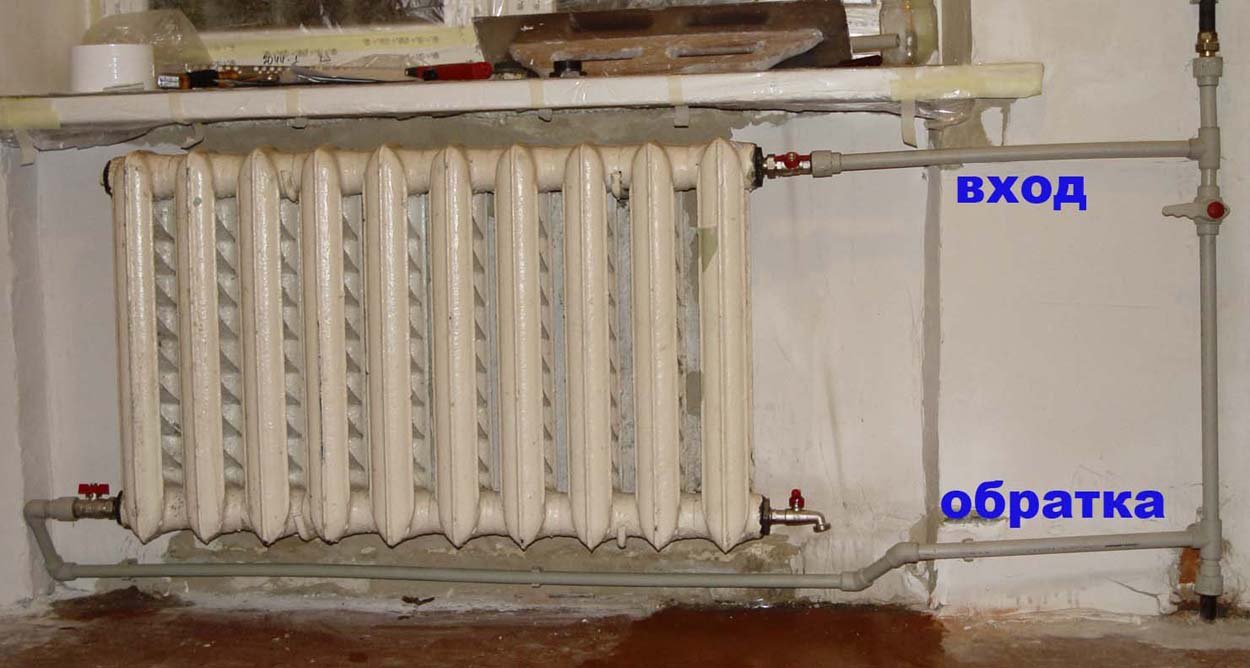

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху.
По такому же принципу подключают батареи.
В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «

услуги».

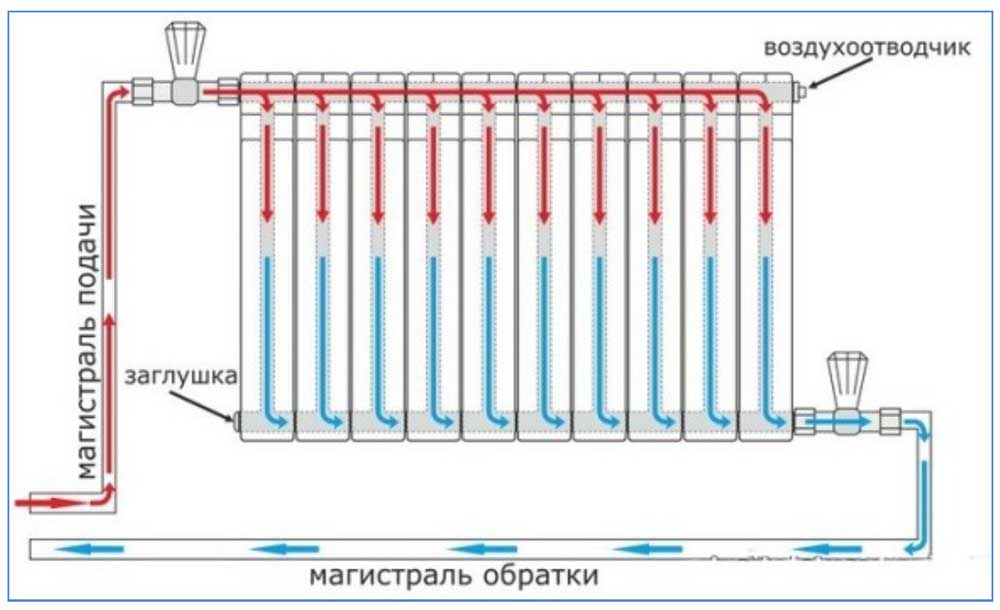

Определение линии обратки при диагональном подключении

В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

ошибки при монтаже;
воздушные пробки в системе;

недостаточный расход теплоносителя;
загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
Помимо этого, налицо снижение сложности монтажа.
При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
Скорость сборки одноконтурной конструкции в два раза быстрее.
Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

Отличие однотрубных и двухтрубных схем отопления в квартирах

При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Причины образования конденсата в котле отопления

Частная отопительная система на основе собственного отопительного котла — отличное решение во всех отношениях. Однако и она не лишена некоторых сложностей, которые возникают в процессе эксплуатации. К одной из таких можно отнести образование конденсата в котле, которое у большинства вызывает неприятное недоумение или даже панику. Когда котёл топит в обычном режиме, незначительный осадок конденсации не обращает на себя особого внимания: быстро проявляясь он также быстро исчезает. Но как быть, если образование конденсата происходит чаще, а масштабы проявления начинают затрагивать большинство рабочих деталей котла? Особенно актуальным этот вопрос становится в межсезонные времена года, когда котёл топит на неполную мощность. Разберёмся во всех основных причинах появления конденсата в отопительном котле. На деле все они решаемы и не так страшны, как их «молюют» если действовать оперативно.

Конденсация представляет собой неизбежный физический процесс, который образуется не только в отопительных приборах. Конденсация простыми словами — это переход влаги из газообразного состояния в жидкое (или твёрдое). Изменение физического состояния происходит при перепаде температур. На примере это явление легко можно пронаблюдать на зеркалах в ванной комнате или стёклах автомобиля (когда в жаркую ванную комнату попадает холодный воздух или салон автомобиля прогревают после некоторого простоя на холоде).

Что такое конденсат в отопительном котле

Применительно к котлам отопления конденсат образуется в зонах выхода дымовых газов или на стенках теплообменника. «Зона конденсации» постоянно «мигрирует»: она может располагаться как в теплообменной части котла, так и в части дымохода. Как правило, это самая холодная часть оборудования.

В первом случае горячий дым, поднимаясь от прогорающего топлива, покидает разгорячённую зону и, по мере улетучивания, охлаждается. При этом дым в любом случае содержит некоторое количество влаги. Потеряв в температуре, газообразный дым приходит к «точке росы» и частично оседает в виде капель на стенках дымоходной трубы.

Во втором случае образование конденсата может быть спровоцировано разницей температур воды в котле. Возвращаясь из своего «путешествия» по трубам в доме, вода обратного трубопровода, как правило является остывшей. «Обратка» приходит в самую горячую часть котла, чтобы снова нагреться. Возникающая разница температур провоцирует конденсат ведь температура прохладного теплоносителя может падать ниже +60С.

В обычном режиме работы вся образующаяся влага достаточно быстро испаряется потому как оборудование прогревается равномерно. В случаях когда что–то идёт не так, конденсат настолько очевиден, что его заметно по подтёкам на стенках. В некоторых случаях из котла могут выливаться литры воды.

Чем страшен конденсат в котле: основные причины паники

Про конденсат в котле часто говорят — «котёл плачет» или «котел течёт». И многие поддаются панике не всегда понимая что происходит. Образующаяся жидкость действительно имеет некоторые неприятные последствия, которые чреваты возникновением вредоносных для металлов отложений. Если капли конденсата не испаряются, то копоть, сажа и другие мельчайшие частицы, оставшиеся после горения и находящиеся в дыме, смешиваются с капельками воды и превращаются в креозот. Тот представляет собой маслянистую пахучую субстанцию, которая довольно быстро затвердевает. Если никак не пытаться счистить это новообразование, креозот наращивает слои и становится разрушительной силой замедленного действия: сужает диаметр дымовой трубы, разъедает стенки металлического оборудования, а также способствует возникновению пожароопасных ситуаций и, что самое печальное, — может значительно снизить производительность отопительного котла.

Причины образования конденсата в котлах отопления

Конденсат может образовываться, как уже говорилось выше, в любой наиболее холодной части отопительного агрегата. И это физическое явление происходит с любым котлом, которому необходимо сжигать топливо для полноценной работы (твердотопливным, жидкотопливным или газовым). К основным причинам образования конденсата относят два варианта — проблема может быть сосредоточена в работе дымохода или самого котла.

Если проблема в дымоходе

Основные причины образования конденсата в дымовых трубах — это:

неправильно сконструированная система отвода дыма;
недостаточно утеплённый дымоход;
ощутимые загрязнения в дымовой трубе;
недостаточная тяга в дымоотводе.

Дымоход действительно влияет на работу котла; от его «трудоспособности» зависит функционирование всей отопительной системы. Специалисты рекомендуют заботиться о правильной конструкции дымоотвода до начала монтажных работ котельного оборудования. Хотя некоторые рекомендации можно применять и после монтажа. Итак, для того, чтобы дымоход не стал причиной вселенских разрушений от конденсата, необходимо убедиться в соблюдении следующих параметров и попытаться их подкорректировать, если где была найдена грубая неточность:

Диаметр дымохода должен соответствовать требованиям для каждой конкретной модели котла. Этот же параметр касается высоты дымовой трубы.
Дымоход должен иметь хорошую тягу и справляться с этой своей основной функцией на «отлично».
Регулярная и тщательная очистка от загрязнений дымохода также составляет хорошую профилактику.
Утепление дымовых труб значительно снижает риск образования большого объёма конденсата. Если отопительный сезон обещает перепады температур, то наилучшим решением станет монтаж стальных сэндвич–труб или обустройство кирпичного дымохода. К слову первый вариант более доступен по стоимости и менее трудоёмок. Сэндвич–дымоходы из стали довольно быстро прогреваются и сохраняют баланс температур благодаря плотному слою теплоизоляции между трубными «цилиндрами».

Приведённый выше список советов и рекомендаций не является исчерпывающим. Несмотря на универсальность проблемы, точный «диагноз» может поставить специалист, обращение к которому может спасти систему и свести конденсатные образования к минимуму.

Если проблема в работе котла

В случае если ваше отопительное оборудование обладает отлично утеплённым дымоходом, а обвязка котла выполнена на «5 с плюсом», единственно вероятной причиной появления конденсата в межсезонье является работа котла на неполную мощность. Отопление в периоды когда за окном стоят не очень холодные температуры объективно не требует от котла топить «что есть силы». Поэтому поддержка температур в котельной технике может вызывать некоторые сложности. Особенно важным в такой ситуации является работа циркуляционного насоса. Для того чтобы избежать избыточного образования конденсата, циркуляционный насос нельзя включать, если котёл не достиг необходимой температуры. Решением в таком случае становится один из наиболее удобных вариантов:

Самостоятельный мониторинг температур в котле через термометр или термоманометр и плавный запуск циркуляционного насоса вручную. В этом случае пользователь котла должен запустить оборудование, выждать некоторое время, когда котёл нагреется, и когда температура обратной воды станет равна или чуть выше +60С — запустить работу насоса на минимальную мощность. При дальнейшем оперативном прогреве воды, насос можно выставить на более мощные ступени работы.
Установка блока автоматики. Позволяет обойти необходимость в самостоятельном контроле и перепоручить все функции по работе с циркуляционным насосом автоматической системе работы. В таком решении запуск насоса производится только когда температура «обратки» достигает заданных значений. Автоматические алгоритмы позволяют значительно упростить все процессы.
Установка дополнительного контура рециркуляции. Подразумевает применение трёхходового смесительного клапана и дополнительного насоса для циркуляции. Задача рециркуляционного контура заключается в том, чтобы поддержать температуру воды в обратном трубопроводе. Рециркуляционный контур позволяет подмешивать в «обратку» горячую воду, что создаёт необходимый баланс температур.

Что ещё может повлиять на образование конденсата в котле

Помимо технической стороны вопроса, в профилактике проблемы с конденсатом может помочь следование правилам применения топлива. Особенно важным этот нюанс является для твердотопливных котлов. Значительную поддержку вашей системе обеспечит применение предписанных сортов топлива с низкой влажностью — не более 10%. Сжигание сухого твёрдого горючего обеспечит минимальное содержание влаги в отходящих дымовых газах и, как следствие, минимальное образование конденсата.

Какой бы сложной ни была ваша котельная отопительная система, все возникающие в ней непредвиденные ситуации можно решить разобравшись самостоятельно или при помощи специалиста. Магазины отопительной техники Теплоком предлагают всё необходимое оборудование для решения сложностей, возникающих в процессе работы котла. К вашим услугам подробный интернет–каталог различного специализированного оборудования и развёрнутые консультации специалистов по отопительной технике. Приобрести то или иное оборудование можно в любом филиале магазинов или с помощью сервисов интернет–магазаина Теплоком.
