Абсорбционный холодильник
Содержание статьи
Испарение любого вещества требует энергии. Несколько капель ацетона нанесённые на ладонь, испаряясь, охлаждают кожу. Именно это свойство было положено в основу абсорбционных холодильников. Только реагенты были заключены в герметичный контур, а в результате ни каких движущихся деталей и чрезвычайно высокая надёжность устройства.
История абсорбционных холодильников
Документально засвидетельствовано что первый такой холодильник использовал более 210 лет назад шотландский учёный Джон Лесли. Но в его устройстве применялся сернистый ангидрид. В течении следующих ста лет, были предложены и запатентованы несколько подобных холодильников, но с разными рабочими веществами.
В первые годы 20-го века, в Москве уже продавались устройства для получения льда под названием «Эскимо». Но были они объёмные, дорогие и прежде всего предназначались для промышленных потребителей, ибо дома держать такой аппарат было практически невозможно.
В 1923 года на рынке появился «Ледяной шар» (Ice Ball). Это фантастически простое устройство, позволяющее за один цикл получить 12 кг льда. Устройства были достаточно популярны в Северной Америке, и выпускались в двух модификациях: левосторонние и правосторонние.
В 1926 года Альберт Эйнштейн усовершенствовал эту конструкцию и запатентовал её как «Холодильник Эйнштейна».
В самом конце 20-го века, были предложены двух- и трёхступенчатые абсорбционные холодильники, которые хотя и обходились дороже, но работали безотказно и бесшумно, а холодильный коэффициент в них поднимался до 16.
Оценка эффективности холодильника
Есть такой параметр – холодильный коэффициент. Он показывает, сколько холода было получено на единицу затраченной тепловой энергии. Для бытовых компрессорных холодильных установок, этот коэффициент не превышает 1,6 (холодильник «Ariston MB40D2NFE»). Для мощных абсорбционных многоступенчатых устройств, холодильный коэффициент может достигать 20!
Принцип работы абсорбционного холодильника
Проще всего изучить схему работы абсорбционного холодильника на пример IceBall (ледяного шара) запатентованного ещё в 1923 году. По внешнему виду, это две круглые металлические емкости, находящиеся в разных уровнях и жёстко соединённых между собой металлической трубой. Система герметична, а внутри находится водный раствор аммиака. В принципе, изобретатели экспериментировали с разными веществами, но наибольшее распространение получил именно аммиак.
Об окончании этого этапа сигнализировал специальный свисток. И была ещё «водная проба». Для этого, надо было нанести каплю воды на верхний сегмент соединительной трубки. В идеальном варианте, вода должна зашипеть и испариться. Обычно, для этого требовался нагрев в течении 90-100 минут.
ВАЖНО: во время этого этапа давление внутри системы повышается до 35 Атм.
Весь рабочий цикл абсорбционного холодильника основан на изменении растворимости легкосжижаемых газов при разной температуре и схематично он приводился в инструкции к таким устройствам.
1.«Горячий шар» нагревают, при этом «Холодный шар» помещают в ведро с водой. Во время этапа «Зарядки», аммиак растворённый в воде улетучивается, и конденсируется в «Холодном шаре». Опытным путём было замечено, что нагрев лучше производить на небольшом огне, в течении 1,5 – 2 часов.
Об окончании этого этапа сигнализировал специальный свисток. И была ещё «водная проба». Для этого, надо было нанести каплю воды на верхний сегмент соединительной трубки. В идеальном варианте, вода должна зашипеть и испариться. Обычно, для этого требовался нагрев в течении 90-100 минут.
ВАЖНО: во время этого этапа давление внутри системы повышается до 35 Атм.
2.Положение шаров меняют – теперь «Холодный шар» оставляют снаружи, а «Горячий шар» опускают в ведро с водой для более быстрого охлаждения. При достаточном объёме воды, для этого требуется 10-12 минут.
3.После того как «Горячий шар» приобретёт температуру окружающего воздуха, устройство устанавливают в специальный короб. Для оптимизации работы, было предусмотрено оригинальное дополнение — Icyball Stabilizer. Это ёмкость в форме полушария, которая наполнялась глицерином. Она чуть задерживала скорость выравнивания температур и служила аккумулятором холода.
После проведённой зарядки, IceBall мог поддерживать отрицательную температуру внутри термоизолированного короба в течении 24-36 часов. А в оригинальной конструкции, «Холодный шар» был оборудован специальной ёмкостью для производства льда.
Как сделать и где использовать
Изучая такую простую конструкцию, невольно возникает желание собрать абсорбционный холодильник своими руками из подручных материалов. Это несложное задание будет по силам даже начинающему любителю самоделок. А использовать для изготовления лучше всего 5-ти литровые баллоны для сжиженного газа.
Для соединения их между собой потребуется латунная трубка с нарезанной резьбой. Её необходимо будет загнуть и приспособить к ней деревянную ручку.
Для уплотнителя резьбового соединения отлично подходит лента ФУМ. Заполняют ёмкости 25% раствора аммиака в воде.
Технические характеристики
Температура испарения аммиака -33˚C, т. е. абсорбционный холодильник с аммиачной водой сможет охлаждаться приблизительно до -33˚C. Разумеется, если оставить его на открытом воздухе, то кроме покрытых инеем стенок баллона, ни какого полезного эффекта не будет. Совсем другое дело, если зафиксировать его в специально сконструированном термоизолированном коробе. В этой комплектации, такой альтернативный энергонезависимый холодильник может помочь рыбакам сохранить улов, а охотникам – добычу.
А на даче можно с помощью этого устройства заготовлять на зиму ягоды методом «шоковой заморозки». Ведь температура охлаждения у него гораздо ниже, чем в бытовых холодильниках.
Варианты модификации абсорбционного холодильника
Хотя при зарядке «IceBall» требуется нагрев всего в течении 2 часов, но даже на этом этапе вполне возможно использовать альтернативный источник энергии – солнечный концентратор. Нагревать базовую ёмкость свыше 100˚C совсем не обязательно. По описаниям и заметкам пользователей, гораздо эффективнее хладагент улетучивается при невысокой температуре, как раз в районе точки кипения воды.
Для этого надо будет покрасить «Горячую ёмкость» чёрной термоустойчивой краской, и направить на неё сконцентрированный солнечный свет от нескольких зеркал.
А ещё абсорбционный холодильник смогли миниатюризировать до таких скромных размеров, чтобы использовать в медицинских мобильных холодильниках
Спасибо, что дочитали до конца! Не забывайте подписываться на наш канал, Если статья Вам понравилась!
Делитесь с друзьями, оставляйте ваши КОМЕНТАРИИ (Ваши Комментарии очень помогают развитию проекта)
Добавляйтесь в нашу группу в ВК:
ALTER220 Портал о альтернативную энергию
и предлагайте темы для обсуждений, вместе будет интереснее!!!
Как осуществить ремонт холодильника: советы мастерам
Ремонт холодильника – сложный процесс, который редко получается осуществить правильно в силу отсутствия необходимых знаний. Аппарат может перестать охлаждаться или начать обмерзать, издавать булькающие звуки или попросту не включаться. Часто хозяева пытаются починить прибор самостоятельно, обращаясь к специализированной литературе. Положительный исход ремонта своими руками не исключен, однако процесс может занять длительное время. К тому же, ремонтные работы можно осуществлять самостоятельно, если гарантия на приобретенный товар истекла.
Если холодильник сломался на гарантии – пользователь знает, что делать. Он несет технику в сервисный центр, где специалисты решают проблему. Если агрегат не подлежит ремонту, его заменят на новую аналогичную модель. А вот если хозяин пытался починить холодильник до обращения в сервис, право на гарантийное обслуживание автоматически утрачивает силу.
Проблемы с температурой холодильника
“Температурные проблемы” – самые распространенные. Аппарат может начать обрастать льдом или, наоборот, потечь. У каждой из типов поломок есть свои причины и варианты устранения.
Zanussi ZRB38212WA – гарантия от итальянского производителя
Лед и снег на задней стенке
Если на стенках холодильника была замечена “снежная шуба”, паниковать не стоит. Почему холодильник обмерзает? Скорее всего вы столкнулись с прибором, оснащенным капельной системой разморозки. В данном случае поломка может присутствовать в одном из узлов прибора. Не стоит отбивать намерзшую массу вручную – это только усугубит ситуацию. В первую очередь проверьте, не выставлен ли датчик заморозки на максимум в особо жаркое время года. Такой режим может перегружать холодильный мотор и повлечь за собой неисправность.Чтобы понять, где устанавливается температура холодильника, нужно знать его модель и год выпуска. Современные холодильники оснащены системой разморозки, а некоторые из ни- – специальным электронным таблом, на котором регулируется параметр. Модели старшего поколения имеют регулятор внутри холодильной камеры. Иногда прибор может показывать неправильную температуру или утратить возможность ее регулировать. В таких случаях говорят о поломке термостата, сигнализирующем холодильнику о недостаточной температуре. Чтобы исправить ситуацию, вышедший из строя термодатчик нуждается в замене.
Данную деталь можно приобрести в интернете. В специализированном магазине, где можно купить новый термостат для холодильника, помогут определиться с выбором подходящей модели и подскажут, как правильно установить это комплектующее.
Bosch KAN58A55 не обмерзает. Вообще!
Как вариант, неравномерное распределение намерзшего льда в холодильной камере, который, зачастую, скапливается в углу, может быть следствием утечки фреона. В таких случаях холодопроизводительность существенно снижается, а мотор начинает работать на порядок интенсивнее. Чтобы устранить поломку, следует найти место утечки, после чего заново залить в агрегат фреон. В том случае, если утечка локализовалась в испарителе, он также требует замены.
Прибор подтекает
Причины образования воды в устройстве могут быть разными и зависят от места течи. Чтобы понять, что делать, если холодильник течет, внимательно осмотрите устройство. Если влага скопилась внутри прибора (например, в поддонах), причиной тому чаще всего служит забитое дренажное отверстие, через которое должен удаляться конденсат. Засорение дренажа – довольно серьезная проблема, не обращая внимания на которую можно спровоцировать утечку фреона. Прочистить упомянутую часть холодильника можно, удалив из нее частицы продуктов питания или упаковки при помощи специального ершика или других подручных средств.
Если же влага регулярно появляется под устройством, поломка может крыться в емкости контейнера для скопления конденсата, которая крепится над холодильным компрессором. При обнаружении под холодильником лужи, осмотрите упомянутый контейнер: при наличии на нем трещин или сколов понадобится замена детали. Также холодильник может потечь из-за рассыхания уплотнительной резинки. Где же купить уплотнительную резинку чтобы вакуумировать холодильник? Сегодня такие детали продаются в специализированных магазинах, главное – знать модель своего прибора.
Electrolux KAN58A55 не потечет: убедитесь сами!
Устройство функционирует, но не морозит
Причиной того, что холодильник работает, но не морозит, также является утечка фреона. Понять, что хладагент утекает можно, развернув холодильник и дотронувшись до его задней стенки. При нормальной работе это место имеет высокую температуру. Если же эта часть устройства холодная, необходимо искать трещину, через которую вещество улетучивается. Еще одна причина такого функционирования холодильника – закупоренная система хладоагрегата. Для возобновления работы она продавливается гидравлическим инструментом и промывается при помощи специального устройства – капиллярной трубки. Также холодильник может нуждаться в замене осушительного фильтра или компрессорного мотора. Однако проблема не всегда настолько серьезна, нередко неисправной оказывается сама дверца холодильника, а именно – уже знакомая гидравлическая прокладка. Чтобы понять, как отремонтировать дверь холодильника в этом месте, изучите соответствующую инструкцию:
- Выявление проблемы.
- Приобретите новую прокладку в фирменном магазине. Убедитесь, что деталь подойдет вашему устройству;
- Добейтесь правильной температуры прокладки. Для этого оставьте ее в кухне возле холодильника;
- На следующий день удалите старую прокладку. Очистите место, к которому она крепилась;
- Наденьте новую деталь на дверцу и закрепите ее при помощи специального герметика.
?Встречаются и другие проблемы, которые не влияют на работу аппарата, но могут быть неприятны владельцу. Например, хозяева нередко задаются вопросом: что делать, если холодильник скрипит? Если уплотнительная резинка была ранее заменена, причина может крыться в дверных петлях. Их можно попробовать затянуть, если они расшатались.
Еще одна не существенная, но не слишком приятная проблема – разбитая или треснувшая полка холодильника. Где купить новую полку для холодильника, которая подойдет по размеру? Обратитесь в сервисный центр, возможно там продаются комплектующие к вашей модели аппарата. В противном случае деталь можно изготовить на заказ.
Почему холодильник булькает?
Булькающие звуки типичны для нормальной работы холодильного аппарата, поэтому услышав, что холодильник булькает, не стоит сразу звонить мастеру или пытаться самому отремонтировать холодильник. Бульканье зачастую свидетельствует о том, что фреон проходит по трубкам аппарата. Являясь газом по своей природе, хладагент превращается в жидкость под действием рабочего процесса и не может не издавать звуков.
Слишком громкие звуки при работе нового аппарата также являются нормой. Это свидетельствует о том, что хладагент начинает функционировать и первое время может быть нестабилен. То же касается и прибора, который не эксплуатировался длительное время.
Если же холодильник начал булькать громко и внезапно, фреона в его механизме может быть недостаточно. Как заправить холодильник фреоном? Можно прибегнуть к помощи мастера или же попробовать решить вопрос самостоятельно. Для начала вам понадобится слить остатки фреона. Для этого возьмите игольчатый захват, который будет функционировать, как тиски. При помощи прибора необходимо зажать очистительный фильтр, после чего проколоть устройство в месте, где видна медная пластина. Стравите лишнее давление, после чего продуйте устройство азотом. Последним подготовительным этапом станет осушение холодильника.
Читайте также: как выбрать морозильную камеру?
Закачивают новый газ при помощи клапана Шредера. Он устанавливается после того, как старый хладагент будет полностью исключен из системы. После осуществления указанных действий, подсоедините баллон с новым фреоном, ранее купленным в специализированном магазине, при помощи специальных трубок и начинайте закачку газа. В ходе работы следует быть крайне осторожным, чтобы не допустить превышения давления. Когда емкость будет заполнена, следует включить компрессор и проверить его работу. При нормальном функционировании, трубки перегибаются и запаиваются, а шланги откручиваются.
Чтобы понять, как правильно запаять трубку холодильника, обратитесь к инструкции:
- Выберите подходящий припой. В пайке такого рода часто используется сплав разных металлов, таких как литий, калий, натрий и алюминий;
- Воспользуйтесь газовой горелкой, при помощи которой под высокой температурой припой расплавляется и приваривается к холодильной трубке;
- Соблюдайте технику безопасности: используйте в работе специальные перчатки и защитные очки.
Проблемы с питанием холодильника
Ответов на вопрос, почему выключается холодильник – несколько. В некоторых случаях прибор может функционировать нормально, а проблема кроется совсем в другом. Чтобы ее выявить, проверьте следующие моменты:
- Работает ли электричество в доме? Возможно, была прекращена подача электроэнергии;
- Работает ли розетка? Нередко розетка, к которой подключено устройство, подвергается износу и требует замены;
- Работают ли предохранители? Этот момент необходимо проверять на щитке, установленном в доме или за его пределами: в подъезде или на улице;
- Корректно ли работает регулятор температуры? Если речь идет о современной модели холодильника, на его табло может быть выключена кнопка Power.
В том случае, если аппарат работает периодически, то включаясь, то выключаясь, речь идет не о неисправности устройства, а о постоянных перепадах напряжения. В таких случаях специалисты рекомендуют приобрести специальный стабилизатор напряжения. Где купить стабилизатор для холодильника? Сегодня это не составляет труда. На рынке присутствует множество моделей, которые помогут прибору функционировать без выключений даже при самых низких показателях электросети.
Как отремонтировать аммиачный холодильник?
Холодильники, которые функционируют не на привычном многим фреоне, а на аммиаке, имеют свою специфику. Современные устройства редко выпускаются с таким типом системы, зачастую аммиак, как хладагент, можно встретить в моделях 20-30 летней давности.
Как и ремонт современной техники, устранение проблем аммиачного холодильника лучше доверить мастеру. При желании справиться с ремонтом самостоятельно, необходимо знать устройство модели прибора, которая вышла из строя.
Чаще всего у таких агрегатов засоряются трубки, по которым движется аммиак. Они нуждаются в правильной прочистке. Существует несколько рабочих способов, которые помогут устранить проблему:
Вас также может заинтересовать: как убрать запах из холодильника?
Не стоит разбирать холодильник и пытаться провести ремонтные работы самостоятельно. Такие попытки вероятнее всего приведут к серьезной поломке, устранить которую будет невозможно.
Холодильный аппарат является сложно устроенным изделием, к ремонту которого следует относиться крайне осторожно. Чтобы научиться ремонтировать агрегаты самостоятельно, рекомендуется закончить специальные курсы, на которых подробно расскажут и покажут, как заправить холодильник фреоном или аммиаком, заменить одну из его нерабочих деталей или герметизировать плохо закрывающуюся дверцу. Нелишним станет и прочтение специализированной литературы, просмотр обучающих видео. Однако если желания учиться на холодильного техника нет, при поломке холодильника лучше обратиться за помощью к мастеру по ремонту такой техники.
- Выключите холодильник и выньте из него все продукты. Постарайтесь перевернуть устройство и оставьте его в таком положении на 24-48 часов. Чаще всего такой хитрой манипуляции бывает достаточно, чтобы засор прочистился. Однако если холодильник не возобновил работу, трубы засорились настолько, что простое переворачивание не дало результатов;
- Серьезные засоры также несложно устранить.
Для этого используйте небольшой молоток, с помощью которого необходимо простучать каждую трубку агрегата. Соблюдайте осторожность, чтобы не повредить одну из них.
Как самому сделать холодильник на пропане
Достаточно длительная история развития холодильной техники отмечена появлением различных типов бытовых холодильников. Среди существующих конструкций можно встретить бытовой абсорбционный аппарат – газовый холодильник.
Модели газовых холодильников изготавливаются как стационарными, так и мобильными. Их относительно простая конструкция не исключает возможности создания устройства своими руками. Чтобы сделать газовый холодильник, нужно изучить его устройство и принцип работы, согласны?
В статье подробно описана конструкция пропановой установки и цикл технического охлаждения, а также дана пошаговая инструкция по сборке и переделке различных модификаций газовых холодильников.
Содержание статьи:
- Устройство пропанового холодильника
- Принцип работы газового холодильника
- Как сделать газовый холодильник
- Пошаговый процесс переделки “Садко”
- Примеры сборки самоделок 90 012
- Самодельная альтернатива
- Выводы и полезное видео по теме
Устройство холодильника на пропане
Абсорбционный принцип работы лежит в основе холодильной техники, которая могла бы работать на пропане.
Рассматривая газовый холодильник и принцип его работы, следует подчеркнуть: в абсорбционном холодильнике пропану отводится скромная функция газового обогревателя. Основными компонентами абсорбционного процесса в конструкции бытовых холодильников обычно являются аммиак и вода.
Так выглядит задняя стенка абсорбционного холодильника. Это одна из тех старых моделей устройств, которые подходят для модернизации – перевод на газовое топливо вместо электрической энергии
В качестве хладагента выступает аммиак, а в качестве поглотителя – вода.
Упрощенная газовая модель содержит следующие технологические модули:
- Модуль нагрева газа.
- Генератор (точнее – котел).
- Конденсатор.
- Поглотитель (поглотитель).
- Испаритель.
Газовый нагреватель нагревает содержимое генератора. Генераторный модуль предназначен для получения парообразного аммиака и подачи слабого раствора аммиака в область абсорбера.
Модуль конденсатора используется для охлаждения паров аммиака до температуры конденсации. Поглотителем аммиака служит модуль, называемый «абсорбером». Испаритель газоохладителя служит генератором холода.
Принцип работы газового холодильника
Технологический цикл охлаждения начинается с нагрева газовой горелкой концентрированного водно-аммиачного раствора. Из-за более низкой температуры кипения аммиака это вещество закипает быстрее, чем вода. Начинается процесс образования концентрированного пара хладагента, поступающего в конденсатор.
Здесь пары аммиака конденсируются, а жидкий аммиак устремляется в испаритель, где за счет отбора тепла от продуктов кипит, образуя парожидкостную смесь.

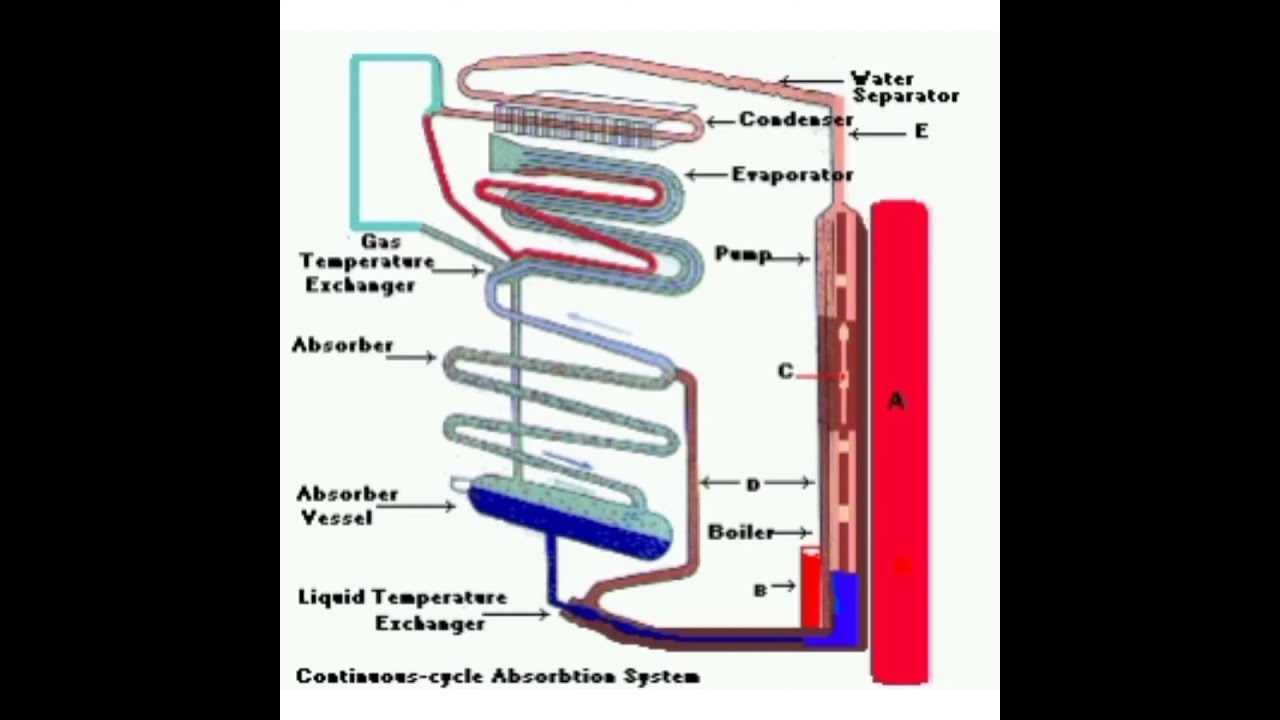

Блок-схема, показывающая принцип работы абсорбционного холодильного аппарата. Здесь в качестве нагревателя генератора используется газовая горелка. Однако на самом деле нагреватель может быть практически любого типа (+)
Схема абсорбционного холодильника предусматривает также работу устройства, которое называется «обратный холодильник». Этот модуль устанавливается на выходе из котла и предназначен для получения слабого водного раствора аммиака при частичной конденсации насыщенных паров.
Этот слабый раствор собирается в абсорбере. Насыщенная парожидкостная аммиачная смесь из испарителя направляется туда, где происходит ее абсорбция. Далее цикл повторяется.
Холодильник абсорбционный, подготовленный к модернизации. Демонтирована защитная металлическая панель, снят теплоизолятор (слой минеральной ваты), снят электронагреватель. Остался только рукав на сифонной трубке
Большинство абсорбционных бытовых холодильников оснащены электронагревателями. Например, из таких моделей холодильников можно отметить “Садко” , “Морозко” прочие.
Но вполне допустимо заменить электронагреватель на любой другой источник тепла, включая пропановую горелку, радиатор отопления и даже дымоход.
Поэтому теоретически вполне допустимо использование отмеченных моделей абсорбционной технологии для создания газового холодильника, работающего в постоянном режиме, своими руками.
Как сделать газовый холодильник
Относительно простым способом изготовления газового холодильника, как уже отмечалось, видится использование в качестве основы отработанного абсорбционного аппарата. Чтобы довести до ума ту же модель Садко или Морозко, достаточно исключить из конструкции электрические ТЭНы, установленные в системе.
Вместо демонтированных ТЭНов необходимо будет внедрить газовое отопление, установив в конструкцию теплообменник и пропановую горелку.
Теоретически осуществимая идея газификации абсорбционного аппарата, ранее работавшего от нагрева электронагревателем. Так выглядит прямое подключение газовой горелки (+)
Модель абсорбционного холодильника «Морозко» четвертого выпуска серии АШ-30 подходит для создания мобильного устройства. Размеры корпуса такой конструкции 450*400*405 мм, вес не более 15 кг.
Температура морозильной камеры при строительстве на полной мощности вполне может достигать 10-12°С со знаком минус. Не зря среди мастеров-конструкторов родилась идея переделать электрическое отопление, заменив его на пропановую грелку.
Однако идея газового холодильника сомнительна, и есть ряд причин, подтверждающих это. Таким образом, процесс абсорбции требует почти в два раза больше времени для выработки холода, чем обычный компрессионный холодильник.
С точки зрения экономии конструкция выглядит не совсем рациональной, учитывая, сколько газа потребуется, чтобы получить 1°С ниже нуля для самодельного варианта. Тем не менее, интерес разработчиков относительно возможности реализации идеи достаточно высок.
Пошаговый процесс переделки “Садко”
Электронагревательные элементы холодильника “Садко” расположены на сифонной трубке. Этот конструктивный элемент (сифон) расположен в нижней части задней стенки аппарата. Область сифона закрыта металлическим кожухом, под которым находится слой теплоизолятора (минеральная вата).
Здесь показан процесс вскрытия защитной металлической панели на задней стенке абсорбционного холодильника. Как видите, под панелью и слоем изолятора находится электронагреватель, который необходимо снять
Первоначально конструктору-любителю потребуется сделать следующее:
- Разместить холодильник в удобном для работы месте.
- Снимите защитную крышку на задней стенке.
- Снять теплоизоляционный материал.
- Снимите нагревательные элементы с сифонной трубки.
Следует учитывать, что доработка своими руками связана с некоторым риском. Система абсорбционного холодильника заполнена аммиаком и водородом под давлением до 2 атм. Неосторожный демонтаж деталей системы и электронагревателей может привести к разгерметизации системы, опасной для здоровья. Необходимо соблюдать осторожность.
Следующим шагом проектировщика-любителя является установка системы отопления, работающей на пропане. То есть в районе сифонной трубки необходимо смонтировать модуль, который будет использоваться для обогрева в результате сжигания газа. Недопустимо нагревать трубку открытым пламенем.
Итак, вам нужно сделать теплообменник. Это может быть, например, массивный брусок из меди, внутри которого встроен .
Вариант изготовления теплообменных модулей для внутреннего размещения газовой горелки. Такой модуль крепится наглухо к сифонной трубке холодильника вместо демонтированного электронагревателя
Изготовление системы газового отопления в обязательном порядке предусматривает организацию комплекса защиты от перегрева. Диапазон рабочих температур нагрева сифона холодильника «Садко» составляет 50 – 175 °С. Исходя из этих значений, необходимо рассмотреть схему включения и отключения подачи газа при нагреве.
Для схемы с электронагревателями в абсорбционных моделях используется серия Т-120. Но это устройство регулирует работу нагревателей с учетом температуры испарителя.
Регулятор пламени газовой горелки, который может быть реализован в конструкции модуля подогрева газа. Это лишь одно из нескольких устройств автоматики, которыми необходимо оснастить газовый холодильник (+)
Газовая горелка вместе с устройством автоматического управления – это немного другая система. Если пропановый холодильник делается с учетом длительного использования, автоматику придется делать полную.
То есть, например, контролировать не только температуру нагрева теплообменника, но и контролировать пламя и следить за давлением газа. Нельзя забывать и о системном предохранителе.
Примеры самодельной сборки
Примеров самодельных конструкций газоабсорбционных холодильников, которые бы отмечались длительной эксплуатацией, найти не удалось. Есть только экспериментальные варианты, часто начатые, но не доведенные до конца.
Также есть примеры сборки, когда газовый холодильник собирался своими руками по упрощенной методике.
Один из удачных самодельных пропановых холодильников. Такие «самоделки» в Интернете можно найти в достаточном количестве
При упрощенном варианте сборки использовался выход, который шлангом соединялся непосредственно с горелкой прямого действия. Горелка закреплялась на шасси абсорбционного холодильника, а рабочее сопло направлялось непосредственно в сифонную трубку.
Розжиг горелки произведен вручную. Также без всякой автоматики, чисто методом «тач-теста» контролировалась температура нагрева сифона.
Результаты неутешительны. При работе ручной отопительной газовой установки в течение 12 часов внутри морозильной камеры была получена максимальная температура нижнего порога, не ниже +3°С.
Таким образом, испытания пропанового абсорбционного холодильника, изготовленного своими руками по упрощенной схеме, показали крайне низкий КПД газового аппарата. К тому же, судя по расходу газа, этот вариант получения холода (“Садко-Г”) является неоправданно затратным.
Самодельная альтернатива
Смысл сборки газовой конструкции тоже теряется, т.к. старых заводских конструкций такого рода в отечественном варианте практически нет. Газовое холодильное оборудование с абсорбером (российского производства) – это в основном промышленная установка, крупногабаритная, тяжелая, оснащенная сложным газовым оборудованием.
Пример промышленной абсорбционной газовой установки. При относительно небольшом расходе газа (в промышленном учете) этот абсорбционный охладитель показывает высокий КПД
Поэтому более привлекательной считается альтернатива самодельному газовому холодильному оборудованию. Это современные мобильные компактные системы охлаждения из серии термоконтейнеров и подобных разработок. Любая из таких систем закрывает потребность в холоде, отягощающую любителей активного отдыха.
Именно с целью охлаждения и хранения продуктов в условиях отдыха на природе люди пытаются собрать газовые холодильники своими руками. Ассортимент современного мобильного холодильного оборудования огромен
Цена устройств вполне устраивает. Скорее всего, покупка, скажем, холодильника марки Комфорт , обойдется в несколько раз дешевле, чем стоимость модернизации старой абсорбционной системы.
Более того, технические характеристики современных фактически сопоставимы с такими же параметрами «Садко» . Да и температурный диапазон выглядит привлекательнее (до -18ºС).
Более чем удачная альтернатива самодельным газовым холодильникам. Удобный, мобильный, компактный Waeco-Dometic Combicool, работающий от трех разных источников тепла
Наконец-то можно купить импортные промышленные холодильники, реально работающие на пропане. Наглядным примером является универсальное устройство немецкого производителя, выпускаемое под торговой маркой Waeco-dometic combicool .
Конструкция мобильного холодильника обеспечивает холод при работе от одного из трех источников энергии, включая газовый баллон.
Выводы и полезное видео по теме
Преимущества и недостатки мобильного холодильника, который может работать как на электричестве, так и на газе:
Краткий видеообзор автохолодильника Dometik:
Выводы из всей истории с постройкой “бесплатного” во всех отношениях холодильного оборудования следуют однозначные. Единственная причина самостоятельно построить газовый холодильник – это желание сделать что-то своими руками.
Часто удовольствие от собственного успеха перевешивает любую глобальную инновацию. Однако современные заводские модели надежнее и безопаснее.
Есть опыт создания газового холодильника? Или вы используете коммерческое устройство абсорбционного типа? Делитесь своим мнением и оставляйте комментарии. Контактная форма находится в нижнем блоке.
Как сделать собственный чиллер с абсорбцией солнечной энергии
••• Comstock/Comstock/Getty Images
Обновлено 25 апреля 2017 г. будет либо производить лед, либо охлаждать небольшую площадь. Хотя на момент публикации технологии еще не существовало для работы в жилых или коммерческих системах кондиционирования воздуха, можно построить меньшие блоки для производства льда.
- Аквариум с крышкой
- Баллон с пропаном на 11 фунтов
- Огнетушитель с углекислым газом на 5 фунтов
- Заправочный клапан из нержавеющей стали
- Клапан сброса давления из нержавеющей стали
- Запорный клапан из нержавеющей стали
- Труба из нержавеющей стали (5 шт.)
- 2 колена из нержавеющей стали
- Жидкий безводный аммиак
- Большое пластиковое ведро
- Пластиковая упаковка
Трубка, соединяющая предохранительный клапан, не обязательно должна быть короче других частей, но более короткая часть под таким углом сделает машину менее громоздкой при переноске.
Поскольку жидкий безводный аммиак является компонентом кристаллического метамфетамина, несколько штатов регулируют его продажу. Прежде чем покупать какие-либо другие расходные материалы для этого проекта, ознакомьтесь с законами в вашем регионе.
Отнесите свой пустой баллон с пропаном в магазин, где продается жидкий безводный аммиак. Поскольку температура кипения безводного аммиака составляет минус 28 градусов по Фаренгейту, для его получения вам понадобится контейнер под давлением.
Соедините одну сторону одного из Т-образных колен с одним концом первого отрезка трубы из нержавеющей стали. Подсоедините запорный вентиль к другой стороне Т-образного колена. Присоедините еще один кусок трубы к оставшемуся выходному отверстию Т-образного колена. Поверните запорный вентиль в положение «Выкл» (по часовой стрелке до упора).
Добавьте одну сторону Т-образного колена к концу второго отрезка трубы. Соедините более короткий кусок с серединой этого колена и прикрепите сюда предохранительный клапан. Подсоедините другой конец выпускного клапана к другому участку трубы. Прикрепите локоть к этой части, а затем другую трубу, идущую обратно к земле.
Присоедините кусок трубы к другой стороне Т-образного колена из шага 3. Вставьте другой конец этой трубы в средний клапан другого Т-образного колена. Прикрепите заправочный клапан к одной из сторон, а другую к последнему отрезку трубы.
Подсоедините этот последний кусок трубы к верхней части резервуара для пожаротушения. Установите баллон с пропаном в аквариуме на столе снаружи, рядом с пластиковым ведром, и накройте сверху полиэтиленовой пленкой, оставив место для трубы. Подсоедините первый кусок трубы к выпускному клапану в верхней части баллона с пропаном и плотно оберните его. Бак огнетушителя должен находиться в ведре.
Добавляйте воду в ведро, пока контейнер с огнетушителем не будет затоплен. Когда аквариум нагреет резервуар с пропаном до 255 градусов по Фаренгейту, жидкий безводный аммиак покинет резервуар с пропаном, проходя через него к сосуду огнетушителя, где его кипение будет потреблять тепло, приближая температуру к 0 градусов по Фаренгейту. Вода вокруг бака огнетушителя превратится в лед.
