Холодильник конденсатор: Конденсатор холодильника, назначение и его действие
Принцип работы и устройство холодильника
Современные холодильники бывают очень непохожи друг на друга. Существует множество типов их классификаций. Основным можно считать разделение холодильников по принципу действия:
- Компрессионный;
- Абсорбционный;
- Термоэлектрический;
- Пароэжекторный (с вихревым охладителем).
Наиболее часто в бытовых холодильниках в настоящее время используется компрессионный принцип. Поэтому кратко рассмотрим устройство и принцип действия холодильника этого типа.
Устройство холодильникаХолодильник представляет собой изотермический шкаф с установленным в нем электрическим оборудованием. Герметичный шкаф изготавливается из ударопрочного пластика или листовой стали, покрытой белой эмалью. Внутри шкаф также может быть металлическим или пластмассовым.
Дверь состоит из двух панелей с расположенным между ними теплоизолятором. Для обеспечения герметичности по периметру внутренней стороны оснащают магнитным уплотнителем. В закрытом положении двери удерживаются с помощью магнитных, реже механических затворов. Вдоль стенок, низа и дна холодильника и под внутренней панелью двери проложена теплоизоляция. В качестве теплоизоляционных материалов используют штапельное стекловолокно, минеральный войлок, пенополистирол и пенополиуретан.
Компрессор – основной элемент холодильника, который закачивает и перегоняет хладагент в конденсатор и затем высасывает его пары из испарителя. В бытовых холодильниках может быть 1-2 компрессора.
Хладагентом – рабочим веществом, отнимающим тепло от объекта – чаще всего выступает фреон.

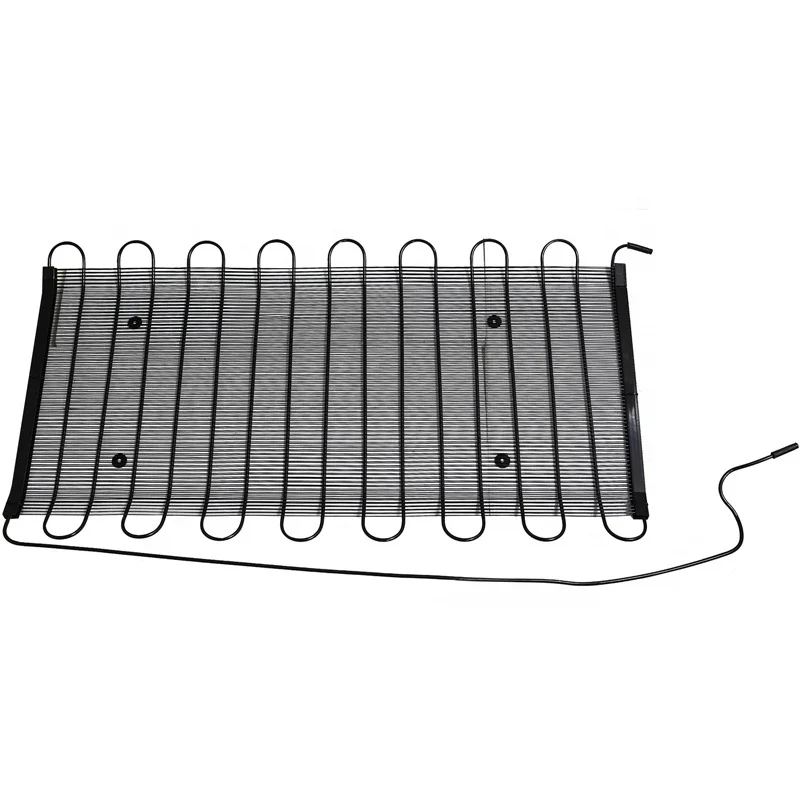

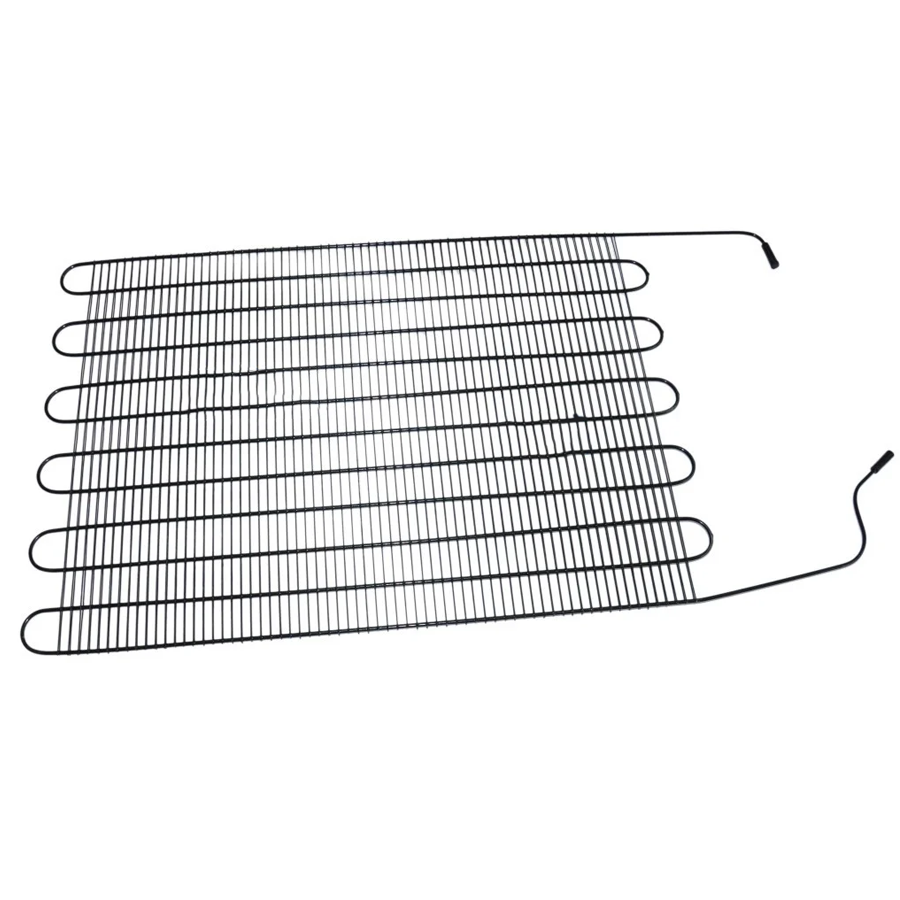

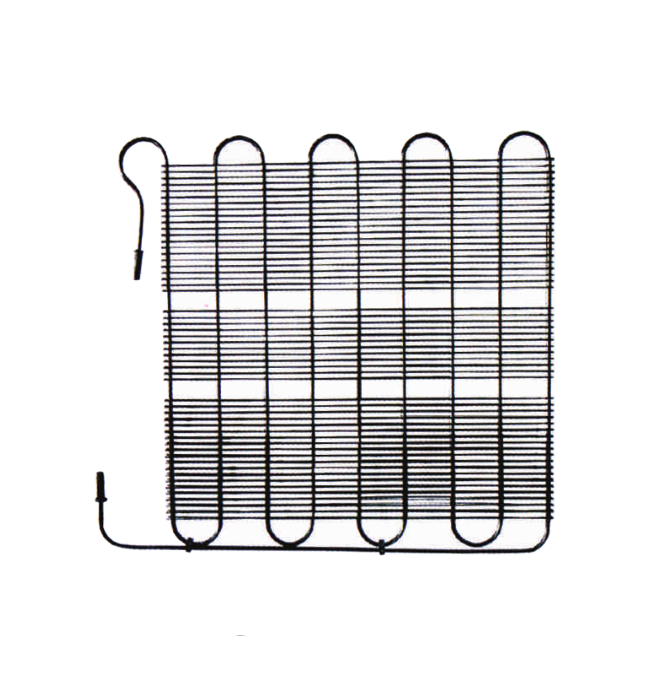

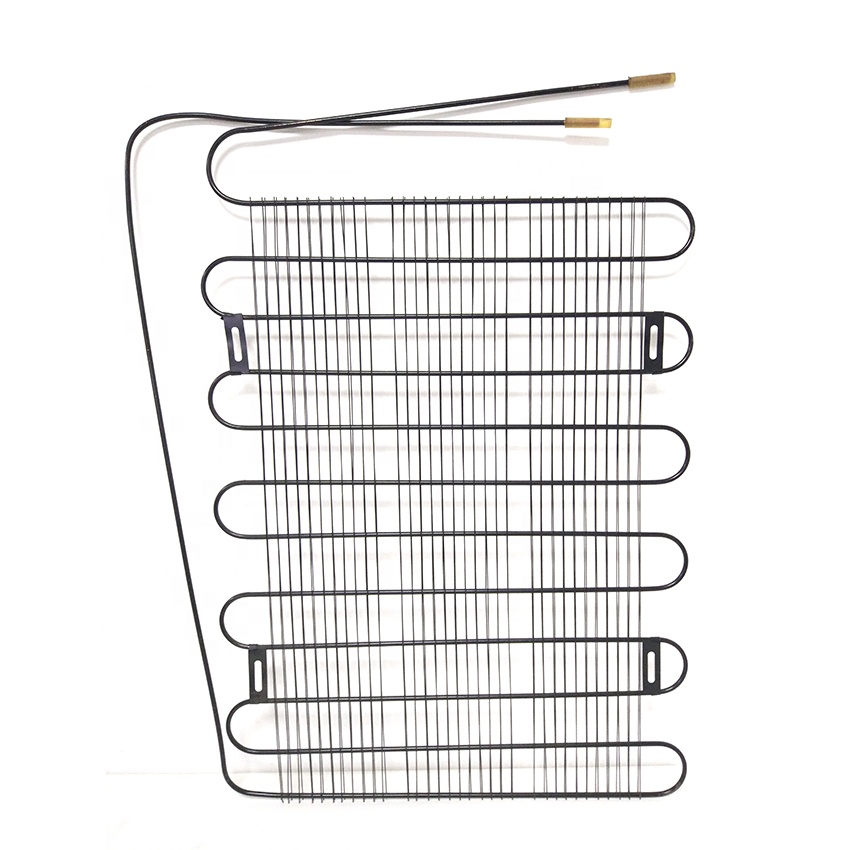

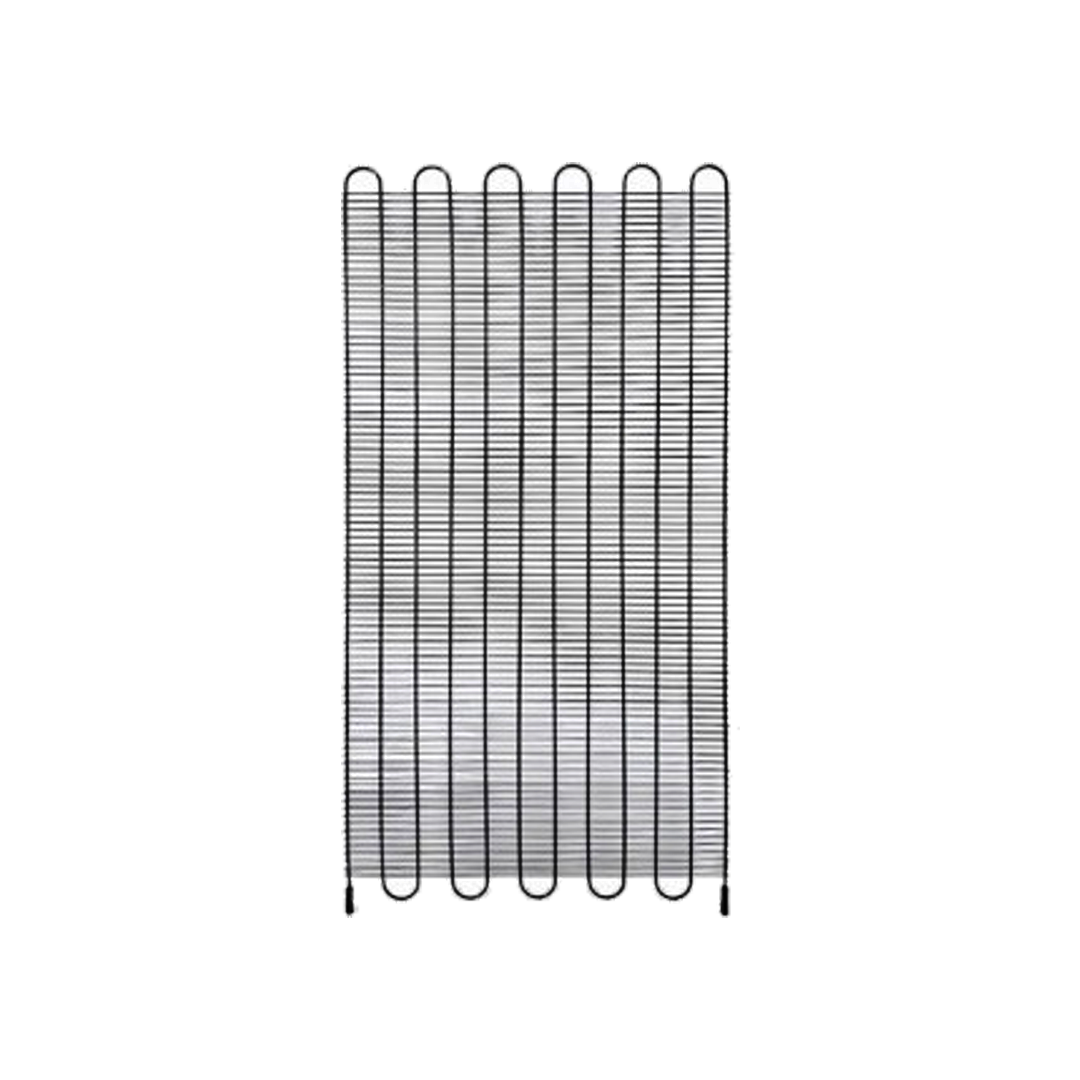

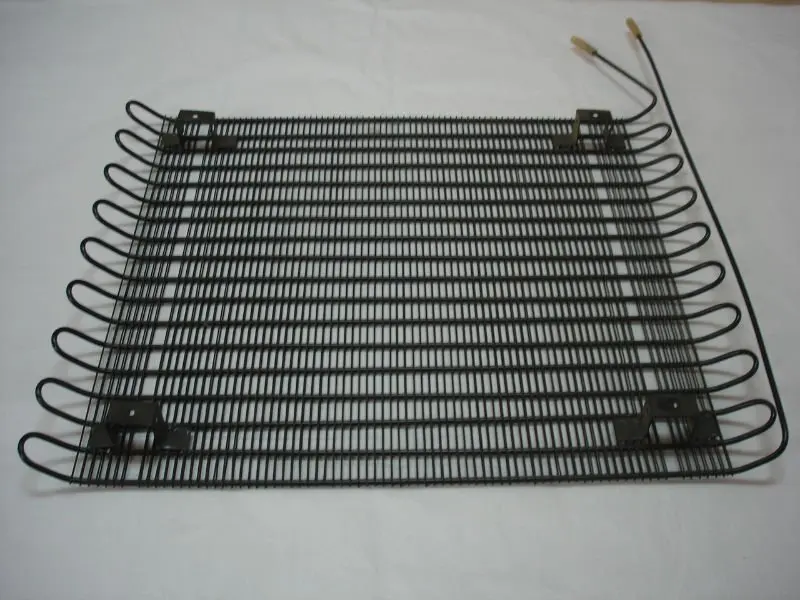

Конденсатор – металлическая трубка диаметром около 5 мм изогнутая, как правило, в виде «змейки», соединенную через 10-15 мм тонкими металлическими прутиками. В нем происходит переход фреона в жидкое состояние, во время которого в окружающую среду уходит избыточное тепло.
Фильтры-осушители, представляющие собой цилиндры с зауженными краями, устанавливаются в конденсаторе или недалеко от него. Они удаляют воду из системы и очищают фреон от механических загрязнений, образующихся во время эксплуатации.
Испаритель. Его действие противоположно действию конденсатора: при переходе в нем фреона в газообразное состояние поглощается тепло (выделяется холод). Внешний вид полностью аналогичен конденсатору. Может располагаться внутри камер холодильника или же встраиваться в стенки.
Капилляр – медная трубка длиной 1,5-3 м, установленная между испарителем и конденсатором, понижает давление проходящего через него фреона.
Пусковое реле служит для запуска и бесперебойной работы компрессора, а также защищает от перепадов напряжения.
Терморегуляторы (датчики температуры) отслеживают температуру внутри холодильной камеры. Они работают в определенном температурном коридоре, и когда температура выходит за его границы, то включают или отключают компрессор.
Крыльчатки обеспечивают циркуляцию воздуха внутри камеры холодильника.
Лампы, включающиеся автоматически при открытии дверцы холодильника, обеспечивают комфортное освещение внутри него.
Холод образуется при изменении агрегатного состояния холодильного агента, циркулирующего по замкнутому контуру. Хладагент проходит четыре фазы:
- охлаждение и сжижение;
- расширение;
- испарение;
- нагревание и сжатие.
Рассмотрим, когда и как именно они происходят:
Компрессор выкачивает из испарителя пары фреона и отправляет их по нагнетательной трубке в конденсатор, где они охлаждаются до температуры окружающей среды и переходят в жидкое состояние. Из конденсатора фреон поступает в капиллярную трубку, предварительно пройдя фильтр-осушитель. В капилляре происходит его дросселирование (понижение давления), а затем он поступает в испаритель.
При низком давлении хладагент закипает и превращается в пар. Размеры и конструкция испарителя подобраны так, чтобы жидкость испарилась внутри него полностью. В процессе парообразования фреон забирает тепло от испарителя, вследствие чего происходит охлаждение внутреннего объема холодильной камеры. После этого холодильный агент опять отправляется в компрессор.
Цикл повторяется до тех пор, пока не сработает терморегулятор, останавливая работу компрессора. Через некоторое время под воздействием окружающей среды температура внутри холодильника снова достигает верхней границы температурного коридора, и терморегулятор запускает компрессор вновь.
В двухкамерных холодильниках, имеющих отдельные холодильную и морозильную камеры, охлаждение каждой из этих частей происходит своим отдельным испарителем. До тех пор, пока испаритель морозильного отделения не достигнет минусовой температуры, в холодильное отделение фреон не поступает.
Дата публикации: 14 апреля , 10:22
все статьи >>
Погружной холодильник: конструкция и принцип работы
Posted By: 5370 Views 0 Comment
Содержание
- 1 Назначение
- 2 Конструкция
- 3 Принцип действия
- 4 Теплообмен
- 5 Чистка ванны
- 6 Преимущества и недостатки
- 7 Видео работы
Назначение
В технологическом процессе переработки нефти для охлаждения нефтепродуктов используют погружные холодильники-конденсаторы.

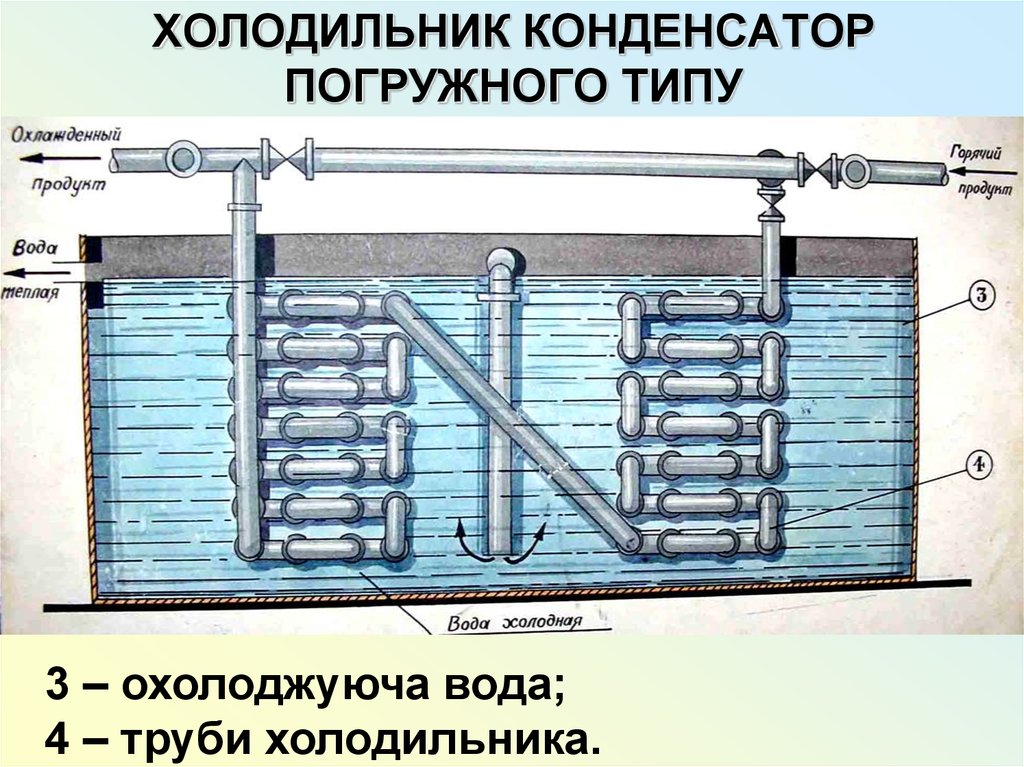

Рис.1 – Погружной холодильник-конденсатор
Конструкция
Конструкция таких конденсаторов довольно проста. И в ее состав входят трубчатые змеевики, собранные в секции, погруженные в стальные резервуары прямоугольного сечения, называемые ваннами.
Корпус ванны укрепляется стойками и поперечинами. В верхней части стенки связываются между собой тягами их круглого прутка для предотвращения раскрытия.
Рис.3 – ВаннаУстанавливаются погружные холодильники-конденсаторы преимущественно на открытом пространстве на железобетонных постаментах.
Принцип действия
Охлаждающая вода попадает в ванну от коллектора, расположенного с одной стороны, по опускным трубам. А нагретая удаляется через сливную перегородку, стекая в приваренный к противоположной стенке карман. А затем попадает в колодец системы оборотного водоснабжения.
Рис.4 – Сливная перегородка с карманомВ секции горячий нефтепродукт поступает от входного коллектора, а выход охлажденного нефтепродукта производится по отходящему коллектору снизу. Выходные катушки, соединяющие секции с коллектором проходят через стенку ванны и имеют сальниковые уплотнения для исключения протекания воды наружу и компенсации тепловых напряжений.
Теплообмен
Теплообмен происходит следующим образом. Горячий продукт нагревает стенки змеевика, которые в свою очередь передают часть тепла более холодной среде.
Рис. 5 – ТеплообменЧистка ванны
Освобождение ванны от воды и иловых отложений для чистки и проведения ремонта производят через дренажный штуцер, расположенный на боковой стенке на днище.
Рис.6 – Дренажные штуцерыЧасто под секции погружного холодильника подводят специальные трубки с высверленными отверстиями – маточники:
- для подачи воздуха;
- для проведения периодического барботажа наружной поверхности трубного змеевика.
Преимущества и недостатки
К преимуществам погружных холодильников-конденсаторов можно отнести:
- надежность и простота в эксплуатации;
- удобство чистки и ремонта;
- возможность применение дешевых материалов в изготовлении;
- длительный срок эксплуатации.
К недостаткам:
- большие габариты;
- малая интенсивность теплообмена;
- большой расход воды, который требует специальной реагентной обработки.
Видео работы
Зачем нужно чистить змеевики конденсатора холодильника
Зачем нужно чистить змеевики конденсатора холодильникаФото: Iriana Shiyan / Adobe Stock
9 0012 Основные моментыХолодильники работают усерднее когда у них пыльные, грязные змеевики конденсатора.
15-минутная очистка змеевиков конденсатора экономит 11% в среднем.
Змеевики холодильника часто находятся под устройством или сзади.
Очищайте змеевики конденсатора холодильника пару раз в год, если у вас есть домашние животные, которые линяют.
Очистка теплообменников стоит $0 , если у вас уже есть необходимые материалы.
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Очистка змеевиков конденсатора холодильника — это самое важное, что вы можете сделать для поддержания холодильника в рабочем состоянии и обеспечения его эффективной работы. Змеевики конденсатора холодильника содержат хладагент, который охлаждает воздух в вашем холодильнике. Когда змеевики загрязняются, холодильник становится вялым, так как ему приходится работать усерднее, чтобы сохранить ваши остатки при безопасной температуре.
Что такое катушки холодильника?
Змеевики холодильника, также известные как конденсаторы, представляют собой лабиринт тонких трубок, установленных под холодильником или сзади. Его цель? Для охлаждения и конденсации хладагента из газа в жидкость.
Поскольку змеевики конденсатора холодильника расположены вне поля зрения и, безусловно, вне поля зрения, они особенно подвержены пыли. Липкая смазка может в один миг покрыть всю кухонную технику (вперед, , проверьте потолочный вентилятор , пока вы им занимаетесь), поэтому, чтобы ваш холодильник работал исправно, змеевикам не помешала бы хорошая ежегодная очистка.
Плюсы очистки змеевиков холодильника
Ваш холодильник должен работать очень усердно, чтобы компенсировать загрязнение змеевиков. Если вам кажется, что ваш холодильник плохо работает, возможно, вам не нужно покупать новый холодильник . Вместо этого попробуйте почистить катушки.
Ваш ежемесячный счет за электроэнергию также будет отражать ваши 15 минут напряженной работы. Средняя экономия энергии после очистки змеевиков холодильника составляет 11% .
Можно ли самостоятельно очистить змеевики конденсатора?
Очистка охладителей конденсатора звучит только технически. На самом деле, это довольно простая дневная задача. Однако пыль может летать, когда вы беспокоите этих спрятавшихся кроликов. Если у вас астма или аллергия, которых беспокоит вдыхание пыли, возможно, вы захотите нанять профессионала, который почистит ваши катушки.
Самая трудоемкая часть работы — отодвинуть прибор от стены. Обязательно защищайте спину и пол, когда делаете это. Возьмите картонную коробку и расплющите ее. Установив картон для защиты пола, аккуратно потяните руками по обе стороны холодильника. Холодильники весят около 300 фунтов , поэтому попросите друга помочь или используйте тележку, чтобы отодвинуть ее от стены. Двигайтесь медленно, чтобы не дергать спину и не дергать шнур питания или водопровод.
У вас есть ограничение по времени
Помните, что эта работа отключает прибор от сети, поэтому вам нужно работать быстро, чтобы содержимое внутри вашего устройства оставалось холодным. Работа должна занять всего около 15 минут. Если вы оставите дверцы холодильника закрытыми, холодильник сохранит продукты в безопасности в течение примерно четырех часов, даже без электричества.
Как часто нужно чистить змеевики холодильника?
Чтобы холодильник не гудел, отметьте в своем календаре напоминание о ежегодной чистке змеевиков. Возможно, вам захочется встречаться с катушками холодильника два или три раза в год , если у вас есть домашние животные, которые линяют.
Очистка змеевиков холодильника стоит затрат?
Стоимость очистки змеевиков холодильника стоит $0 , так как у вас, вероятно, уже есть все необходимые инструменты. Если вы этого не сделаете, цена поднимется до 70 долларов .
Вам понадобится:
Большой кусок картона (найдите кусок для повторного использования для бесплатно ).
Пылесос с насадкой-трубочкой (стоимость начинается от 60 долларов США ).
Длинная тонкая кисть ( $10).
Благодаря потенциалу экономии затрат на электроэнергию стоит тратить время и деньги на ежегодную очистку змеевиков холодильника.
Как очистить змеевики холодильника?
Отключите холодильник от сети и найдите катушки. Для проверки просто отломите решетку на уровне носка. Если вы не видите катушек, они, вероятно, сзади.
Фото: Africa Studio/Adobe Stock
Всасывание пыли
Соберите всю пыль под или за холодильником с помощью насадки-пылесоса.
Аккуратно почистите катушки
Включите пылесос, чтобы собрать большую часть пыли, когда вы подметаете щеткой. Приблизительно за $10 вы можете приобрести длинную, тонкую, гибкую конденсаторную щетку для змеевиков, чтобы аккуратно вытирать пыль со змеевиков холодильника. Подметайте из стороны в сторону, вперед и назад по мере необходимости, чтобы разрыхлить пыль и подтолкнуть ее к пылесосу. Оставьте его включенным, чтобы собрать грязь, которую вы выдавливаете, или попросите напарника взять в руки пылесос.
Замените решетку
После того, как вы будете удовлетворены чисткой и уборкой пылесосом, защелкните решетку на место, включите холодильник и прижмите его к стене. Пока вы работаете с холодильником, подумайте о том, чтобы проверить еще несколько задач по обслуживанию холодильника и морозильной камеры из вашего списка дел.
Чего ожидать после очистки змеевиков холодильника?
После очистки змеевиков конденсатора холодильник должен работать тише и эффективнее. Если он все еще кажется вялым, 9Компания по ремонту бытовой техники 0051 может устранить неполадки.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
6 общих деталей стиральных и сушильных машин, которые могут нуждаться в ремонте
By Becca Stokes • 15 октября 2021 г. Ценник?
Автор: Кэти Уиллис • 11 февраля 2022 г.
12 предметов, которые можно мыть в посудомоечной машине, от собачьих мисок до пластиковых игрушек
Автор C.E. Larusso • 30 сентября 2021 г.
Очистка змеевика конденсатора холодильника повышает его эффективность
/ Appliance / By Clayton Auger
Большинство домовладельцев часто пренебрегают регламентным обслуживанием холодильника. Они не понимают, что рутинное техническое обслуживание — это нечто большее, чем периодическая очистка внутренней части холодильника для предотвращения появления неприятных запахов. Очистка змеевика конденсатора холодильника поддерживает показатели энергоэффективности, а также продлевает срок службы холодильника. Змеевик конденсатора расположен либо под холодильником, либо позади него.
Очистка змеевика конденсатора холодильника — это простая задача, которая обычно занимает 15–20 минут. Как часто следует проводить уборку, зависит от уровня запыленности дома, а также от того, есть ли в доме домашние животные. Даже если в доме чисто и нет домашних животных, вас может удивить то, сколько пыли скапливается под холодильником и за ним. Выполнение этого технического обслуживания ежегодно должно быть достаточным для большинства домовладельцев.
Dirty Condenser CoilClean Condenser CoilПроцедура очистки змеевика конденсатора холодильника
Начните с откатывания/сдвигания холодильника от стены, чтобы обеспечить надлежащий рабочий доступ. Используйте направляющие Glide-N-Guard, чтобы не повредить пол на этом этапе. Пока холодильник находится далеко от стены, используйте эту возможность, чтобы убрать пыль и грязь с пола и стен.
Купить на Amazon
Отключите холодильник от сети перед очисткой области змеевика конденсатора. Это необходимо для вашей безопасности и предотвратит включение вентилятора холодильника во время уборки вокруг него.
Если змеевики конденсатора расположены за холодильником, просто соберите пыль пылесосом. Если змеевики конденсатора расположены под холодильником, снимите решетку для носка (обычно просто потянув решетку для носка на себя; инструкции см. в руководстве пользователя) и соберите пыль пылесосом. Используйте щетку для обслуживания устройства, чтобы удалить пыль с труднодоступных змеевиков, расположенных за первым рядом. Кроме того, временно снимите картон с нижней части задней стенки холодильника, чтобы убрать из этой области дополнительную пыль.
Покупка на Amazon
Как работают холодильники
Почему снижается эффективность из-за грязных змеевиков конденсатора холодильника
Как работают холодильникиТемпература хладагента, поступающего в змеевик испарителя холодильника, низкая. Давление низкое, а состояние хладагента представляет собой смесь жидкости и газа. Когда теплый воздух из холодильника контактирует со змеевиком испарителя, оставшаяся жидкость хладагента испаряется. Хладагент переходит из смешанного газообразного/жидкого состояния в состояние чистого газа. Температура хладагента теперь немного выше, потому что ему передано тепло из холодильника. Затем хладагент в газообразном состоянии поступает в компрессор. Здесь хладагент сжимается от низкого давления до газа высокого давления. Это сжатие генерирует тепло, и теперь хладагент имеет самую высокую температуру в системе.
Затем хладагент поступает в конденсатор, работающий по принципу передачи тепла от более теплых объектов к более холодным. Текущая температура хладагента выше, чем температура окружающего воздуха на кухне. Окружающий комнатный воздух охлаждает хладагент до такой степени, что хладагент конденсируется и переходит из газообразного состояния в жидкое. Затем жидкий хладагент проходит через терморегулирующий вентиль. Терморегулирующий клапан вызывает немедленное снижение давления хладагента. Этот мгновенный перепад давления изменяет как состояние хладагентов, так и температуру. Состояние хладагентов меняется с жидкого на смесь жидкости и газа. Температура хладагента падает, перезапуская цикл в замкнутой системе.
Почему грязные змеевики конденсатора потребляют больше энергии
Когда пыль скапливается на змеевике конденсатора, она действует как слой изоляции, сохраняющий тепло внутри змеевика конденсатора. Большое количество пыли также ограничивает движение воздуха от процесса конвекционного охлаждения вентилятора холодильника через змеевики конденсатора. Это увеличивает температуру, при которой тепло передается от змеевика конденсатора окружающему воздуху кухни. Хладагент внутри змеевика конденсатора станет достаточно горячим, чтобы передать тепло от змеевика конденсатора через слой пыли в окружающий воздух. Хладагент в конечном итоге конденсируется и меняет свое состояние, позволяя холодильнику работать с грязным змеевиком конденсатора.
При повышенных температурах компрессор должен работать при более высоких давлениях, чтобы поддерживать объемный расход хладагента по всей замкнутой системе. Когда компрессор работает при более высоком давлении, он потребляет больше энергии. Потребление энергии увеличивается, поскольку более высокое давление увеличивает нагрузку на электродвигатель, подключенный к компрессору. Более тяжелые нагрузки приводят к более высокому потреблению тока от двигателя. Компрессор также будет работать дольше, чтобы обеспечить требуемое высокое давление, что опять-таки потребляет больше энергии. Кроме того, когда компрессор работает при более высоком давлении, он выделяет больше тепла в системе. Это увеличение температуры и давления экспоненциально ухудшается по мере того, как система работает с загрязненным змеевиком конденсатора.
Регулятор высокого давления холодильника
Если холодильник оборудован регулятором высокого давления, он перестанет работать до тех пор, пока давление не упадет. Это приводит к тому, что холодильник больше не сохраняет внутреннюю часть холодильника прохладной или морозильная камера замерзает. Если в холодильнике нет регулятора высокого давления, он будет работать до тех пор, пока не выйдет из строя компрессор. В случае отказа компрессора стоимость нового холодильника может оказаться более экономичной, чем замена компрессора и хладагента.
Наконец, когда змеевик конденсатора работает при более высокой температуре, чистый эффект охлаждения уменьшается. Температура хладагента в змеевике испарителя холодильника также будет работать при повышенной температуре, что еще больше снизит эффективность.
Очистка змеевика конденсатора Экономия энергии
Холодильник с относительно грязным змеевиком конденсатора был подключен к анализатору качества электроэнергии в течение 24 часов. Измерения полной энергии регистрировали в течение 24-часового периода. Также была зафиксирована тенденция, показывающая, сколько раз работал компрессор и как долго он работал каждый раз. Затем змеевики конденсатора холодильника тщательно очищали и контролировали в течение еще 24 часов.
Грязный змеевик конденсатора Результаты за 24 часа
Мощность и энергия Загрязненный змеевик конденсатора Потребление энергии Загрязненный змеевик конденсатора холодильника 1,605 кВтч активной мощности было потреблено за 24-часовой период
0,343 кВАч реактивной мощности было потреблено за 24-часовой период
Компрессор включен на /off 45 раз
Время между операциями охлаждения 31 минута 47 секунд
Время работы компрессора 13 минут 35 секунд
Время простоя компрессора 18 минут 12 секунд
Потребляемая мощность за время работы = 148 Вт
Чистый змеевик конденсатора, результаты за 24 часа
Мощность и энергия Чистый змеевик конденсатора холодильникаПотребление электроэнергии Чистый змеевик конденсатора холодильника 1,597 кВтч активной мощности было потреблено за 24 часа
0,287 кВАРч реактивной мощности было потреблено за 24 часа
Компрессор включен /off 49 раз
Время между операциями охлаждения 29 минут 15 секунд
Время работы компрессора 12 минут 57 секунд
Время простоя компрессора 16 минут 18 секунд
Потребляемая мощность за время работы = 142 Вт
В результате холодильник с чистым змеевиком конденсатора потреблял на 0,5 % меньше реальной мощности и на 17,8 % меньше реактивной мощности.
