Холодильник двухкамерный стинол 103: Стинол 103, ремонт холодильника стинол, тольятти
Стинол 103, ремонт холодильника стинол, тольятти

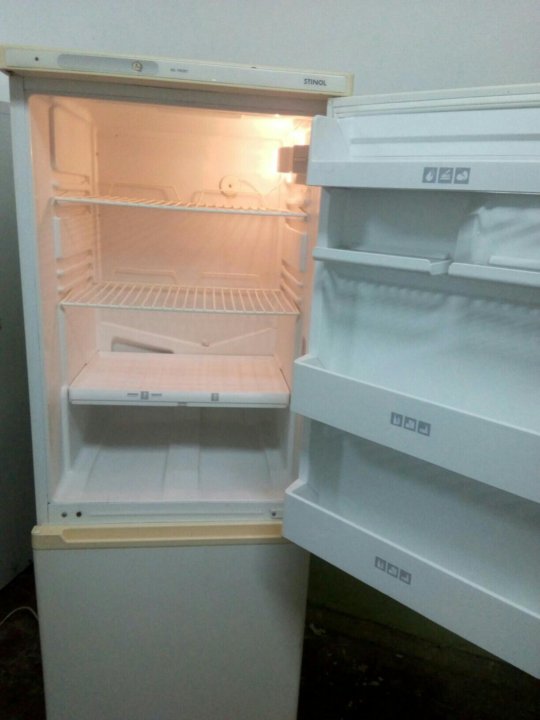

Двухкамерный холодильник Стинол 103 имеет два компрессора. Холодильное и морозильное отделение работают друг от друга независимо. Панель управления оборудована двумя терморегуляторами.
Количество камер …………………………………………….2
Общий объем л…………………………………………………340
Объем холодильной камеры л………………………200
Объем морозильной камеры л………………………140
Система оттаивания холодильной камеры…автоматическая
Система оттаивания морозильной камеры…ручная
Расход электроэнергии кВт ч/сутки…………….1,3
Потребляемая мощность Вт ……………………………215
Габаритные размеры…………………………………………850х600х600
Масса кг ………………………………………………………………77,5
Фреон R 12 ХК – 65 гр, МК – 125 гр
Компрессор холодильной камеры Danfoss TL4
Компрессор морозильной камеры Danfoss TL5
Климатический класс.
……………………………SN
Терморегулятор ХО………………………………К59
Терморегулятор МК………………………………К57
Холодильник оснащен двумя независимыми холодильными агрегатами.
В состав холодильного агрегата морозильной камеры входит: компрессор, конденсатор, статический испаритель морозильного отделения, фильтр-осушитель, капиллярный трубопровод, докипатель. К плюсам конструкции можно вынесенный, не запененный конденсатор, медную трубку магистрали низкого давления : испаритель – компрессор. К минусам – стальной контур подогрева периметра двери – наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температур на этом участке трубопровода достигает 90 С.
Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором.
Продукты в морозильной камере Стинол -103 охлаждаются статическим испарителем, испаритель, представляет из себя медный змеевик, выполняющий функцию полок МК. При достижении заданной температуры, мотор-компрессор МК отключается терморегулятором К57, установленным на задней стенке и фиксирующим температуру воздуха в МК.
В состав холодильного агрегата холодильной камеры входит: компрессор, конденсатор, «плачущий» испаритель , фильтр-осушитель, капиллярный трубопровод.
Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры К-59, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры.
Оттайка происходит автоматически при отключении компрессора ХК, терморегулятором, температура испарителя до следующего включения повышается до плюсовой, иней, намерзший на задней стенке ХК тает и вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильной камеры, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.
принципиальная электрическая схема
Вызов мастера по ремонту холодильников Стинол
диагностика бесплатно
Обслуживаем все районы Тольятти
Гарантия на ремонт холодильника до 12 месяцев
Ремонт холодильника Стинол в день звонка
1 2 3 4 5 6 7 8 9 10
ГДЕ ОТРЕМОНТИРОВАТЬ
ХОЛОДИЛЬНИК
Как регулировать температуру в двухкамерном холодильнике Стинол
Регулирование температуры может быть электрическим и механическим.
- 1.
Инструкция к двухкамерным холодильникам Стинол
- 1.1. Как отрегулировать температуру в двухкамерном холодильнике Стинол 101
- 1.2. Как отрегулировать температуру в двухкамерном холодильнике Стинол 103 (rf s 345)
- 1.3. Как отрегулировать температуру в двухкамерном холодильнике Стинол 104
- 1.4. Как отрегулировать температуру в двухкамерном холодильнике Стинол 107
- 1.
5.
Как отрегулировать температуру в двухкамерном холодильнике Стинол NF 330 4T - 1.6. Как отрегулировать температуру в двухкамерном холодильнике Стинол 110
- 1.7. Как отрегулировать температуру в двухкамерном холодильнике Стинол 110L
- 1.8. Как отрегулировать температуру в двухкамерном холодильнике Стинол с капельной системой
- 1.9. Как отрегулировать температуру в двухкамерном холодильнике Стинол с сиcтемой No Frost
- 2. Какая температура должна быть в двухкамерном холодильнике Стинол
- 3. Оптимальная температура для продуктов в двухкамерном холодильнике Стинол
- 4. Проверка температуры в двухкамерном холодильнике Стинол
- 5. Датчик температуры на двухкамерном холодильнике Стинол
- 6. Проблемы холодильников Стинол и их устранение
5.
Как отрегулировать температуру в двухкамерном холодильнике Стинол NF 330 4T
Датчик температуры на двухкамерном холодильнике СтинолПоворот ручек по часовой стрелке обеспечивает плавное понижение температуры в камерах. При этом поворот ручек до упора соответствует режиму наибольшего охлаждения.
В холодильнике с двумя компрессорами один терморегулятор регулирует температуру в холодильной камере, а другой — в морозильной камере.
В двухкамерных холодильниках серий 002, 003, 125 регулировать температурный режим необходимо путем последовательного нажатия кнопок на электронном дисплее. Подробная информация по изменению температуры освещается инструкцией к холодильнику Стинол конкретной модели.
При регулировке не стоит пренебрегать приложенной к прибору инструкцией по эксплуатации, где четко расписано, какая температура в нем должна быть и как ее правильно выставить, и тогда холодильник прослужит вам без всяких нареканий не один год.
Инструкция к двухкамерным холодильникам Стинол
Как отрегулировать температуру в двухкамерном холодильнике Стинол 101
Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.
Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.
Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.
Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.
Как отрегулировать температуру в двухкамерном холодильнике Стинол 103 (rf s 345)
Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.
Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.
Как отрегулировать температуру в двухкамерном холодильнике Стинол 104
Холодильник-морозильник Стинол-104 трёхкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер. Морозильная камера, расположена в верхней части холодильника, оборудована системой «без инея» (No Frost) с циркуляцией холодного воздуха и автоматическим оттаиванием испарителя. Таймер периодически отключает компрессор, и вентилятор, и включает нагревательные элементы испарителя и поддона морозильной камеры.
Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам попадает на лоток для сбора талой воды, где испаряется. Терморегулятор находится на верхней панели управления. Поворот ручки терморегулятора по часовой стрелки увеличивает режим работы холодильника. Рекомендуем установить терморегулятор в среднее положение.
Как отрегулировать температуру в двухкамерном холодильнике Стинол 107
Аппарат Стинол 107 представляет собой двухкамерный холодильник, оснащенный одним компрессором. Охлаждение морозильного отсека осуществляется за счет функционирования испарителя системы Ноу Фрост и вентилятора. Холодильное отделение охлаждается благодаря автономному испарителю, расположенному на внешней поверхности задней стенки.
Минимальная температура, поддерживаемая морозильной камерой составляет -18 градусов Цельсия. В число дополнительных возможностей входит функция суперзаморозки.
Как отрегулировать температуру в двухкамерном холодильнике Стинол NF 330 4T
Стинол nf 330 4t – представитель трехкамерных холодильников с одним компрессором.
Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.
Морозильная камера поддерживает температуру до -18 градусов Цельсия. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.
Как отрегулировать температуру в двухкамерном холодильнике Стинол 110
Регулировочный барашек с риской для той и другой камеры имеет одинаковое количество рабочих положений – их 5. Но термостаты для холодильной и морозильной камеры используют разные. В морозильнике установлена система No Frost, терморегулятор имеет схему с циклическим включением системы сухой возгонки льда.
Инструкция по эксплуатации холодильника Stinol включает раздел, в котором есть указания, как отрегулировать температуру. Обе камеры имеют ручку управления и риску для поворота. Цифра 1 соответствует самой высокой температуре в диапазоне регулирования, цифра 5 – низкой.
Положение указывается на накладке.
Первоначально индикаторы выставляются в средней части шкалы, еще до включения прибора. По инструкции холод должен набраться в камерах за 4 часа, и только потом можно размещать там продукты.
Регулировать рукояткой нужно постепенно, поворачивая на 1 риску через 5-6 часов с замером температуры внутри камеры. Если прибор не реагирует на команды, необходимо определить, работает ли терморегулятор.
Как отрегулировать температуру в двухкамерном холодильнике Стинол 110L
Вырезки — две палки и одна палка. Одна — это «Стрела Лука». Две палки — это оперение стрелы.
Минимальная температура — крутить против часовой стрелки до не большого упора ( » одна палка»), ещё чуть сильнее и холодильник выключится. Нормально считается по-середине.
Чем ближе к мин., тем меньше работает компрессор, а значит меньше потребление энергии.
Но! слишком минимум и температуры может не хватить, начнет » киснуть еда». Так и установите.
Середина, через сутки-двое поменьше. Устраивает температура, через сутки — двое ещё чуть меньше. Стало тепловато в камере, верните чуть обратно.
Как отрегулировать температуру в двухкамерном холодильнике Стинол с капельной системой
Регулировка техники с капельной системой осуществляется после установки в помещении. Для стабильного циркулирования воздуха требуется оставить небольшое пространство между боковинами техники и задним блоком корпуса. Параметры промежутков указываются в технической документации.
Работы осуществляются в следующей последовательности:
- Холодильник «Стинол» требуется оставить в комнате на 3-4 часа. Затем устройство подсоединяется к бытовой электросети.
- Настройка выполняется в типовых моделях с помощью термометра.
- Градусник надо поместить внутрь холодильного отсека, корректор температуры при этом ставится в среднюю позицию.
- После работы техники в течение 2-3 часов параметры термометра необходимо сверить.
- При показателе градусника +2…+5°С оборудование считается корректно настроенным.
- На следующем этапе проверяется морозильный отдел, необходимо выставить температуру не менее -18…-21°С.
Для повышения степени охлаждения требуется повернуть ручку по часовой стрелке, регулятор оставляют в центральном положении.
При большой загрузке камеры и отсеков продуктами важно снизить температуру в холодильнике для предотвращения порчи пищи.
Разморозка морозильного оборудования осуществляется ручным методом при слое инея более 5 мм.
Как отрегулировать температуру в двухкамерном холодильнике Стинол с сиcтемой No Frost
На примере холодильника Стинол 110 рассмотрим как вести регулировку температуры. На верхней панели размещены 2 узла регулирования, имеющие винты с риской и деления. Убавить температуру нужно, закручивая винт по часовой стрелке. На панели нет индикатора температуры. Поэтому, действовать нужно постепенно, добавляя или убавляя температуру незначительно. После каждого действия должно пройти не менее 4-5 часов. Если при этом компрессор начинает работать без перерыва, испаритель интенсивно обмерзать, недалеко до аварии. Тогда нужно убавить температуру и вызвать мастера.
Какая температура должна быть в двухкамерном холодильнике Стинол
Новый холодильник Стинол должен постоять без включения в помещении не менее 2 часов. Хладагенту необходимо занять нужные лабиринты. До включения регулятор температуры выставляется в среднее положение 3, если в комнате 25 0 С. Когда в комнате жарко, устанавливают позиции 1-2, если холодно, сдвигают к максимуму, на 5. Это необходимо чтобы не нарушить термодинамический баланс между камерой и окружающей средой.
По заводской настройке температура по отделам в двухкамерном холодильнике Стинол распределяется так:
- Температура в плюсовом отделении сверху вниз от 0 до 10 0, в среднем по центру оставаясь +5 градусов. Для хранения овощей и фруктов предназначен нижний уровень, с самой высокой температурой.
- Холодильник климатического класса ST (субтропики) имеет расчетную среднюю температуру +7 градусов.
- Морозильное отделение с маркировкой **** предназначено для замораживания продуктов в течение короткого времени, и хранения их при 18 0 С в дальнейшем. В остальных ящиках температура 18 градусов.
Режим Super служит для быстрого и глубокого замораживания. Система статического охлаждения оборудована капельным удалением влаги. Система Ноу Фрост включает нагреватель, который плавит наледь с испарителя, талая вода стекает в ванночку за компрессором.
В морозильнике холодильника Стинол на режиме «Супер» в верхней камере температура понизится до 24 0 С, На всех полках при среднем положении регулятора градусы должны соответствовать количеству звездочек, но не больше -18.
Выставить температуру электромеханическим способом в двухкамерном холодильнике Стинол просто. Регулируя температуру, всегда нужно стремиться к средним показателям, как наиболее рациональным. В двухкамерном холодильнике Стинол это +5 градусов для шкафа и -18 для морозилки.
Оптимальная температура для продуктов в двухкамерном холодильнике Стинол
Регулятор температуры холодильника Стинол необходимо зафиксировать в положении, которое, согласно инструкции, наиболее соответствует идеальному температурному режиму. После этого продукты на полках размещают в соответствии с установленными для них нормами хранения и системой распределения холода по камере (у некоторых моделей наиболее холодная полка верхняя, а у некоторых – средняя).
Итак, какая температура в двухкамерном холодильнике Стинол будет оптимальной для хранящейся в нем разной пищи:
- Блюда из мяса и рыбы, а также яйца, твердые сыры, молоко и молочные продукты, соусы лучше всего сохраняются при температуре от +1 до +3°C, поэтому их располагают на самой холодной полке.
- В диапазоне от +2 до +4°C отлично себя чувствуют колбаса, брынза, готовые блюда из круп и полуфабрикаты.
- Супы, вареные овощи и хлеб остаются дольше свежими, если хранятся при температуре от +3 до +5°C – это средняя полка.
- Установленная температурная норма для морепродуктов – от +4 до +6°C, следовательно, такая должна быть температура на полке, где они лежат.
- Свежие овощи и фрукты кладут на самую нижнюю полку или в специальное отделение, где температура колеблется от +6 до +8°C (исключение составляют только ананас и банан – их лучше держать вне холодильника при комнатной температуре).
В замороженном виде любой продукт будет храниться достаточно длительный срок.
Проверка температуры в двухкамерном холодильнике Стинол
Как проверить температуру в двухкамерном холодильнике Стинол:
- Установить обычный уличный термометр внутрь холодильной камеры.
- Регулятор температуры поставить в рекомендованное инструкцией положение (обычно это 3, можно попробовать переместить на деление 4).
- Оставить градусник в камере на два часа, после проверить температуру. При оптимальной температуре +2 +5°C больше ничего не нужно регулировать. Если температура выше установленной отметки, подвинуть регулятор еще на деление вперед и замерять еще час. При слишком низкой температуре повернуть ручку назад.
- Аналогичные действия по измерению температуры проводятся и для морозильной камеры, нормальные пределы которой составляют –18…–21°C.
Датчик температуры на двухкамерном холодильнике Стинол
Датчики для холодильной и морозильной камеры отличаются по конструкции. Как установить температуру в двухкамерном холодильнике Стинол с электронным управлением, подробно изложено в инструкции.
После 5-7 лет работы наиболее часто выходит из строя регулятор температуры из-за нарушения герметичности сильфона – термочувствительного элемента. Ремонтировать его сложно и дорого, лучше купить новый прибор. Неисправность датчика определяют по признакам:
- Компрессор работает, не выключаясь, при любом положении регулятора.
- Компрессор работает постоянно, температура в камерах понижается все больше.
- Температура повышается, а компрессор не получает команду на включение.
- Проверить исправность регулятора в домашних условиях невозможно, нужен специальный стенд.
Важнейший фактор, благодаря которому продукты в холодильнике будут сохранять свои свойства долгий срок, а сам он прослужит вам верой и правдой не один десяток лет, – это соблюдение правильного температурного режима в холодильной и морозильной камере. Чтобы такой режим установить, при вводе агрегата в эксплуатацию осуществляется регулировка температуры в соответствии с инструкцией, прилагающейся к прибору.
Проблемы холодильников Стинол и их устранение
Полезные ссылки:
- https://rembitteh.ru/ask-answer/81563/ — какой должна быть температура в Stinol 110L.
- https://mastergrad.com/old_forum_archive/1/115837.shtml — как понизить температуру в холодильной камере Стинол 104.
- https://www.elremont.ru/holod/fz_rus/fr_rem21.php — ремонт холодильника Стинол 104.
- http://holodilniki-rem.ru/stinol_regulirovki.html — Регулировки и настройки холодильников Стинол.
- http://www.holodilnik.info/forum/f1-holodilniki-i-morozilniki/t10587-pomogite-holodilnik-stinol-110-a/ — проблемы с холодильником Стинол 110.
- https://www.ufaprofi.ru/stati/holodilnik-stinol-ne-morozit-chto-delat/ — что делать, если не морозит холодильник Стинол.
- http://tehpoisk.ru/articles/stinolllsh — схемы и ремонт холодильников Стинол.
- https://www.holodilnik.info/forum/f24-forum-dlya-masterov-holodilnoi-tehniki/t9466-pomogite-stinol-104-a/ — проблемы с холодильником Стинол 104.
Холодильник Stinol 103 EL Фото Пожалуйста, помогите проекту!Пожалуйста, поделитесь им!Спасибо! Характеристики:
Размеры:
КПД и энергопотребление:
Безопасность:
Вы можете купить Холодильник Стинол 103 EL в интернет магазинах Каталог: Холодильник Пожалуйста, помогите проекту!Пожалуйста, поделитесь им!Спасибо!
Пожалуйста, помогите проекту: Благодарю вас! Характеристики Холодильник Stinol 103 EL. дополнительно: .
— Используйте форму ниже, чтобы выбрать: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2021-2022 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
как работает + как починить
Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых мы могли бы обойтись, а есть те, без которых обустройство жилого пространства справедливо считается неполноценным. Одним из таких предметов первой необходимости является холодильник. Вы согласны?
Ремонт бытовой техники своими руками – хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить термостат на холодильнике не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.
Мы поговорим о том, как обнаружить неисправность термостата. Предлагаемая нами статья подробно описывает, как его заменить при ремонте холодильника марки Стинол. Информация сопровождается тематической подборкой фото и видео материалов с консультациями специалистов.
Содержание статьи:
- Конструктивные особенности и принцип работы
- Способы обнаружения проблемы
- Вариант №1 – проверка функционирования оборудования
- Вариант №2 – диагностика с помощью термометра
- Вариант №3 – визуальный осмотр холодильной камеры
- Правила демонтажа термореле
- Замена на примере холодильника Стинол
- Выводы и полезное видео по теме
Особенности конструкции и принцип работы 9025 терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он улавливает датчики температуры в холодильнике и морозилке и подает сигнал на реле запуска компрессора.
В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.
С другой стороны установлены контакты, размыкание и соединение которых посылает сигнал на компрессор. Конец фреоновой трубки, также называемый капиллярной трубкой, крепится к испарителю.
Хладагент, помещенный внутрь, чувствительно реагирует на нагрев и охлаждение. При снижении или повышении температуры изменяется уровень давления внутри трубки, в результате чего контакты реле замыкаются или размыкаются.
Движение контактов контролируется небольшой пружиной. Используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине. Поворот этой ручки изменяет степень натяжения пружины.
В результате для замыкания и размыкания контактов требуется большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.
Терморегулятор представляет собой небольшое устройство, оснащенное герметичной трубкой с датчиком, заполненным хладагентом. В зависимости от изменения температуры испарителя реле включает или выключает компрессор
Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается исходя из фактических показателей, которые фиксирует капиллярная трубка.
Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков. Не всегда есть возможность отремонтировать или заменить такой термостат в домашних условиях. Чтобы обращаться со сложной электроникой, нужны знания и специальное оборудование.
Обычно термостат устанавливается внутри или снаружи холодильника. Перед началом ремонта хорошо изучить и техпаспорт устройства. Здесь может быть много полезной информации по конструкции конкретной модели терморегулятора, а также по месту его расположения.
Обычно рядом с ручкой установки температурного режима находится тепловое реле. Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.
Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить фиксирующие винты, чтобы снять корпус.
У более современных моделей тепловые реле вынесены за пределы камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить конструкцию дополнительными элементами
А вот термостат нужно искать еще и около ручки управления, обычно под корпус холодильника где-то наверху. Точно так же снимается ручка, откручиваются крепления и находится нужный за защитной панелью.
Способы обнаружения проблемы
Если термореле вышло из строя, это не значит, что вся холодильная установка сразу перестанет работать. Но отсутствие корректной информации о текущей температуре скажется на его работе.
Вариант №1 – проверка функционирования оборудования
Признаки неправильной работы холодильного оборудования могут быть следующими:
- компрессор работает без перебоев или с очень короткими и редкими перебоями;
- температура внутри камеры холодильника падает до нуля, а иногда и ниже;
- на стенках появляется большое количество инея или даже льда;
- внутри холодильника слишком жарко;
- холодильник не включается после выключения и т.д.
Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.
Чтобы правильно определить причину проблем, выявленных при функционировании бытового холодильника, потребуется провести небольшую диагностику. Вы можете сделать это самостоятельно.
Вариант №2 – диагностика с помощью термометра
Для этого полностью отключите холодильник от питания, а затем проведите его полную разморозку в соответствии с инструкцией. Содержимое, конечно, придется вынуть.
После этого нужно включить устройство в сеть и перевести ручку регулировки температуры в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.
Для проверки работы термореле необходимо освободить холодильник от всех продуктов, поместить внутрь камеры термометр и через несколько часов проверить его показания
В холодильном отделении, примерно посередине, необходимо поставить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить термометр.
Если к этому времени температура в холодильнике упала примерно до шести градусов, проблема в термостате. Но когда внутри стало заметно теплее или холоднее этого уровня, тепловое реле придется заменить.
Вариант №3 – визуальный осмотр холодильной камеры
Если внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности термостата можно провести очень просто.
Появление снежной шубы в холодильнике почти всегда означает, что термостат работает неправильно, необходимо провести диагностику его состояния
Для этого в момент работы компрессора ручку регулировки начинают поворачивать в направление повышения температуры внутри камеры. Если реле исправно, в какой-то момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить регулятор температуры.
После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и дать устройству постоять около шести часов. В этот период нужно обратить внимание на продолжительность перерывов в работе компрессора.
Если около 40 минут, то все нормально, можно пользоваться холодильником в обычном режиме. Если компрессор запускается слишком часто или редко, попробуйте отрегулировать этот момент с помощью настроек реле. Если это не поможет, вам, скорее всего, придется установить новый термостат.
Правила демонтажа термореле
Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Возможная причина поломки – выход из строя электрики этого элемента.
А вот проблема может быть например в сгоревшей обмотке двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.
Обычно термостат располагается рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике. Двухкамерные модели комплектуются комплектом из двух таких ручек
Сначала нужно отключить холодильник от сети. Теперь следует найти место, где он находится, как описано ранее. Обычно нужно снять ручку регулировки, снять крепления и снять защитные элементы.
Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подключается блок питания.
Все они имеют разную цветовую маркировку в зависимости от назначения. Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а все остальные отсоединить и замкнуть между собой.
Теперь холодильник снова подключен к сети. Если устройство по-прежнему не включается, вероятно, термостат исправен, но с компрессором серьезные проблемы.
Если холодильник вообще не включается, причина может быть не только в неисправности термореле, но и в поломке компрессора, например, перегорела обмотка двигателя
Если двигатель работает, можно сделать однозначный вывод, что реле нуждается в замене. Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового теплового реле эти изображения могут быть очень полезны, особенно для новичков.
Необходимо четко помнить, какая жила кабеля для какой цели использовалась. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневая жила ведет к нулю, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый подключается к световому индикатору.
Для подключения теплового реле используются провода с разной цветовой маркировкой, нужно помнить назначение каждого провода, чтобы не перепутать при обратной сборке
Иногда бывает непросто снять поврежденный регулятор, особенно если он установлен снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снять с петель дверцу камеры. Для этого снимаем накладку, которая установлена над верхней петлей и откручиваем спрятанные под ней болты.
Перед тем, как снять ручку регулировки, необходимо также снять заглушки и открутить крепления. Все эти операции нужно делать аккуратно. Застежки и накладки следует хранить в небольшой таре, чтобы они не потерялись. Собственно термостат обычно прикручен к кронштейну, его нужно аккуратно снять, отстегнуть и снять.
Если термостат находится внутри холодильника, то его обычно прячут под пластиковым кожухом, куда также можно вмонтировать лампу для освещения
На его место устанавливается новый термостат, придерживаясь обратной последовательности сборки. Иногда выход из строя термостата связан с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, то реле можно оставить.
Для выполнения данной процедуры придется снять тепловое реле, придерживаясь описанной выше методики. Сильфон необходимо отсоединить от испарителя и осторожно снять с устройства. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, а отсоединенные провода соединяют.
Замена на примере холодильника Стинол
Для реле выход из строя довольно частое явление, особенно после пяти-семи лет эксплуатации.
Чаще всего здесь ломается сильфонная трубка, так как именно этот вариант заложен производителем данного элемента. В модели Стинол-101 компрессор всего один, а в Стинол-103 их два: отдельно на холодильник и морозилку.
Эта схема контактов теплового реле К-59, которая позволяет получить представление о том, к каким проводам подключаться, есть. Цветовая маркировка может отличаться, фото на телефон помогут сохранить информацию, аналогичную схему можно нарисовать и самостоятельно
Автоматика разных моделей немного отличается, что отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому порядок их ремонта имеет смысл рассмотреть заодно.
Чтобы понять, что холодильник Стинол нуждается в ремонте или замене теплового реле, необходимо обратить внимание на следующие симптомы:
- компрессор работает без остановки и не реагирует на установку регулятора в положение ВЫКЛ;
- при переводе ручки регулировки но метка OFF характерного щелчка нет;
- температура в камерах холодильника значительно превышает параметры, установленные при регулировке.
В холодильнике Стинол-103 используется тепловое реле К-59, маркировку легко проверить, она указана на корпусе. Для снятия регулировочных ручек нужно использовать тонкое шило. Их просто нужно поддеть и удалить. У Стинола-101 всего одна ручка регулировки, а у Стинола-103 их две, по одной на каждый компрессор.
Чтобы снять ручку регулировки холодильника Стинол (1), необходимо использовать какой-либо острый предмет, например шило. Затем снимите декоративную накладку (2), которая удерживается четырьмя выступами
После снятия ручки необходимо снять декоративную накладку с шестью выступами. Это хрупкий элемент, следует быть осторожным, чтобы не повредить его. Под крышкой находятся гайки, которые необходимо ослабить. После этого нужно открутить винты, которыми крепится панель управления.
Под декоративной крышкой находятся крепежные винты (1), которые удерживают тепловое реле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента
Винты, которыми крепится петля дверцы холодильника, лучше выкручивать последними. Во избежание возможных повреждений дверь необходимо придерживать. Теперь можно приподнять панель и снять дверь с петель.
Следующим шагом будет снятие верхней крышки холодильника.
Крепления, крепящие панель управления и дверную петлю (1) холодильника Стинол, необходимо откручивать, двигаясь в сторону двери, а не от нее
Необходимые крепления расположены на задней стороне. Их откручивают и снимают крышку. Таким образом, будет получен свободный доступ к термостату.
Сначала нужно отсоединить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.
После снятия дверей и верхней панели холодильника Стинол можно аккуратно снять тепловое реле для осмотра и диагностики
На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, снимите пластиковую накладку.
Теперь нужно открутить крепежный винт и снять блок освещения. Трубка извлекается через предусмотренное для этого отверстие.
Для продолжения замены термостата в холодильнике Стинол снимите крышку (1) в холодильнике и снимите капиллярную трубку (2)
Новый элемент устанавливается так, чтобы неизолированная часть в его нижней части была надежно скрыта под подушка. Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.
Обычно капиллярная трубка выходит за пределы термостата. Его нужно аккуратно поместить под верхнюю крышку холодильника, места там достаточно.
Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить блок освещения, который крепится винтом, утопленным в его корпусе
Теперь необходимо собрать тепловое реле и холодильник: подключить все необходимые соединения, установите и закрепите крышку холодильника, навесьте дверь.
И опять же, крепление крепежа дверной петли выполняется в последнюю очередь, когда остальные аналогичные саморезы уже установлены.
Отверстие, образовавшееся на задней панели при ремонтных работах, заклеить пластиком для восстановления герметичности холодильника
Проверить состояние теплового реле холодильника Стинол в домашних условиях можно с помощью простой диагностики. Контакты 3 и 4 такого устройства должны оставаться замкнутыми при комнатной температуре.
