Холодильник 102 позис: Холодильник двухкамерный Pozis RK-102 белый – купить в Ситилинк

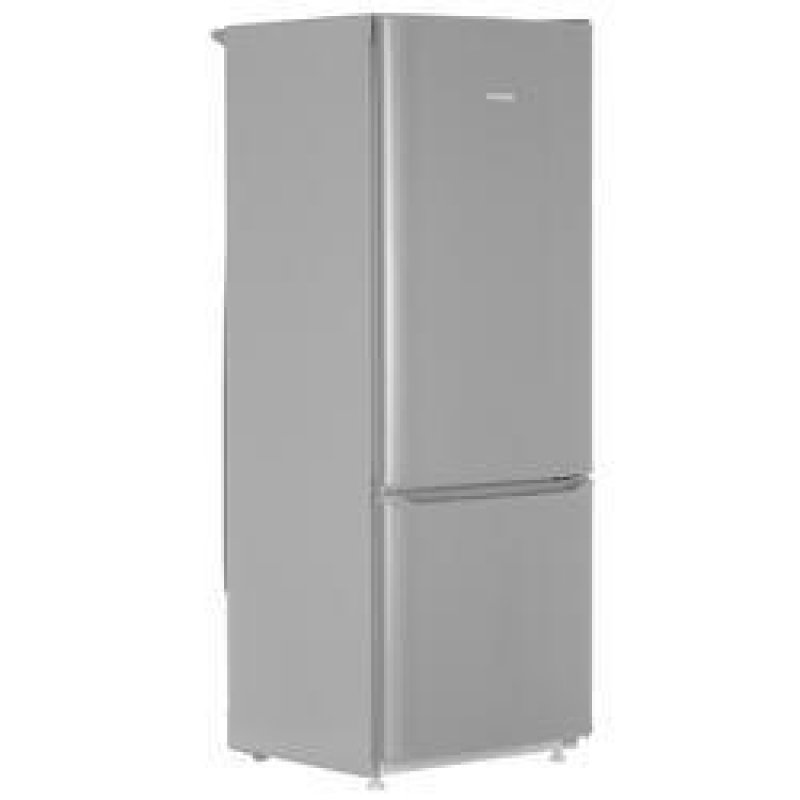

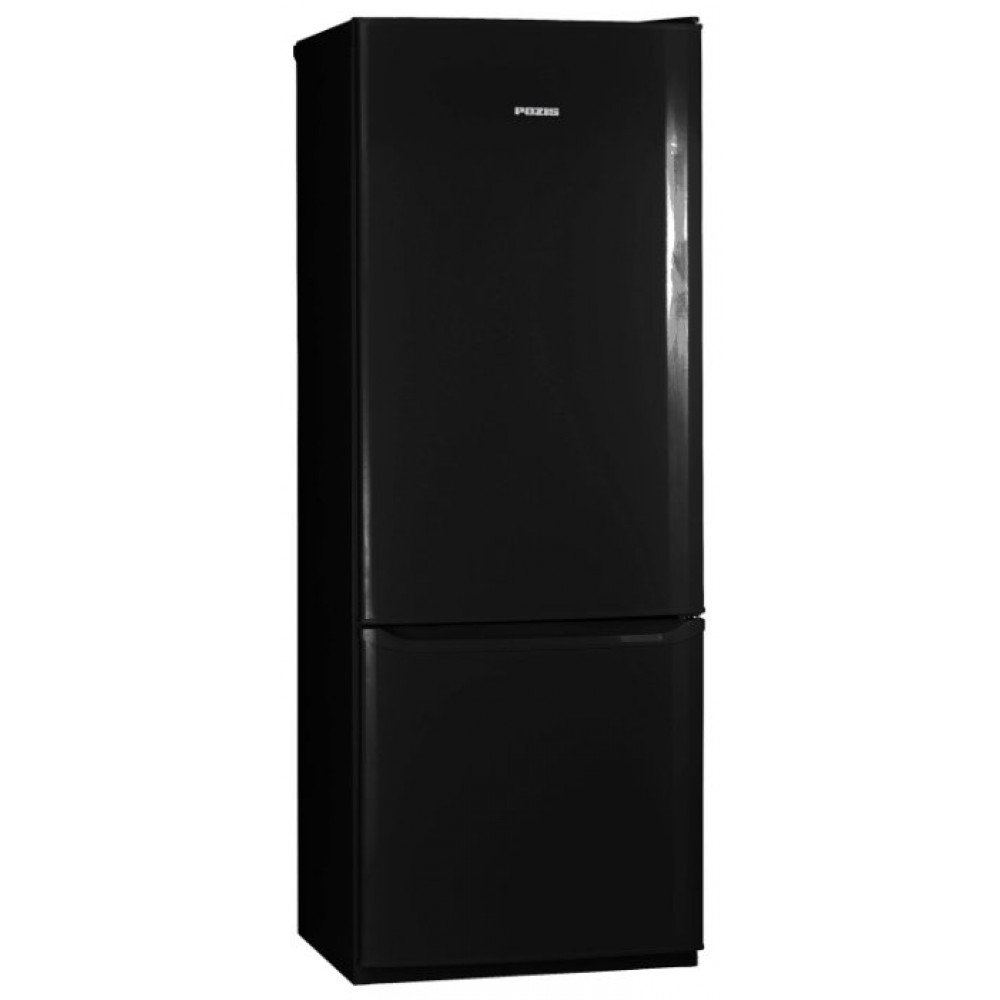

POZIS RK – 102 B СЕРЕБРИСТЫЙ МЕТАЛЛОПЛАСТ
Адреса магазинов
ДоставкаОплатаСервис
290-640
Личный кабинет
msk-56887
Технорадуга — официальный дилер POZIS
| Высота | 162 см |
| Ширина | 60 см |
| Глубина | 63 см |
| Производитель | POZIS |
| Страна | Россия |
| Количество компрессоров | 1 |
| Размораживание морозильной камеры | ручное |
| Размораживание холодильной камеры | капельная система |
| Морозильная камера | снизу |
| Хладагент | r600a (изобутан) |
| Количество камер | 2 |
| Количество дверей | 2 |
| Генератор льда | отсутствует |
| Возможность перевешивания двери | есть |
| Автономное сохранение холода | 13 ч |
| Класс энергопотребления | A+ |
| Климатический класс | N |
| Материал полок | стекло |
| Материал покрытия | металл, пластик |
| Минимальная температура в морозильной камере | -18 °C |
| Мощность замораживания | 4 кг/сутки |
| Объем морозильной камеры | 80 л |
| Объем холодильной камеры | 205 л |
| Общий объем | 285 л |
| Тип | холодильник |
| Цвет | серебристый |
| Управление | электромеханическое |
| Уровень шума | 40 дБ |
| Вес | 60 кг |
Производитель на свое усмотрение и без дополнительных уведомлений может менять комплектацию, внешний вид, страну производства и технические характеристики модели.
Проверяйте в момент получения товара.
Официальный сайт POZIS http://www.pozis.ru
Сообщить об ошибке Ctrl+Enter
Аксессуары Ближайшие по ценеСообщить об ошибке Ctrl+Enter
Аксессуары
Ближайшие по цене
Другие товары
Двухкамерные холодильники. Бренды
ATLANT Beko Gorenje HISENSE Indesit LG NORDFROST POZIS
БЕСПЛАТНАЯ ДОСТАВКАвсех заказов по Москве и Московской области
ПОКУПАЙТЕ В КРЕДИТвозможность оформления кредита на заказ online
ПОДАРКИ, СКИДКИследите за акциями на сайте, получайте подарки
ГАРАНТИЯ КАЧЕСТВАна весь ассортимент предоставляется гарантия
© Технорадуга — сеть магазинов бытовой техники, 2001 — 2023
Перед покупкой уточняйте технические характеристики и комплектацию у менеджера.
Точные размеры представлены на сайте производителя или схеме встраивания.
Designed by PAIVE Media Group
УСТРОЙСТВО И СИСТЕМА ОПОРЫ ДВЕРИ ХОЛОДИЛЬНИКА – US20120073321A1
Раскрыта дверца холодильника во французском стиле. Дверь холодильника включает в себя привод и стойку, установленную на двери с возможностью вращения. Стойка реагирует на привод, чтобы автоматически поворачиваться из первого положения во второе положение при приведении в действие привода.
ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ
[0001] Настоящее изобретение в целом относится к холодильнику, включающему двери французского типа. В частности, аспекты раскрытых вариантов осуществления относятся к двери французского типа, имеющей вращающийся импост.
[0002] В целом известны холодильники с дверцами французского типа. Как правило, две дверцы французского типа используются в конфигурации «бок о бок» для герметизации отсеков для свежих продуктов и морозильной камеры.
[0003] Двери во французском стиле желательны по ряду причин, включая, например, снижение веса. Двери делят проем пополам, так что каждая дверь во французском стиле примерно вдвое легче обычной двери. Кроме того, использование дверей во французском стиле улучшает расположение для хранения, а также доступ к широкому спектру предметов внутри холодильника. Соответственно, при использовании в сочетании с отделением для свежих продуктов размер и прочность опорной конструкции могут быть уменьшены.
[0004] Вращающийся стержень может быть прикреплен к одной из двух дверей французского типа для обеспечения уплотняющей поверхности между ними. Вращающийся стержень стойки может включать в себя штифт для зацепления фиксатора, прикрепленного к конструкции корпуса холодильника, и пружину для смещения стойки в одно или несколько положений.
При первоначальном открытии или окончательном закрытии двери французского типа, к которой прикреплен вращающийся стержень импоста, зацепление штифта с ответной планкой приводит к вращению импоста. Во время такого зацепления и соответствующего поворота стойки величина сопротивления движению двери французского типа, ощущаемая пользователем, изменяется или непостоянна. Кроме того, на некоторых холодильниках ответная планка может уменьшить доступную площадь контакта с магнитным уплотнением, нарушить эстетический вид внутренней части холодильника и помешать пользователю сориентироваться на элементах управления холодильника или других частях внутренней части холодильника.
[0005] Соответственно, было бы желательно создать устройство дверцы холодильника во французском стиле, которое преодолевало бы, по меньшей мере, некоторые из проблем, указанных выше.
КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
[0006] Как описано здесь, иллюстративные варианты осуществления преодолевают один или более из вышеперечисленных или других недостатков, известных в данной области техники.
[0007] Один аспект раскрытых вариантов осуществления относится к дверце холодильника французского типа. Дверь холодильника включает в себя привод и стойку, установленную на двери с возможностью вращения. Стойка реагирует на то, что привод автоматически поворачивается из первого положения во второе положение.
[0008] Другой аспект раскрытых вариантов осуществления относится к холодильнику. Холодильник включает по меньшей мере одно отделение, расположенное внутри основного корпуса холодильника, и две дверцы французского типа, прикрепленные к основному корпусу холодильника с возможностью поворота. По крайней мере, одна из дверей французского типа включает в себя привод и стойку, установленную на двери с возможностью вращения. Стойка реагирует на то, что привод автоматически поворачивается из первого положения во второе положение.
[0009] Еще один аспект раскрытых вариантов осуществления относится к дверце холодильника французского типа. Дверь включает в себя стержень импоста, прикрепленный к двери с возможностью вращения, и средство для поворота стержня импоста из первого положения во второе положение.
Средства для вращения импоста не зависят от какого-либо физического взаимодействия с конструкцией холодильника.
[0010] Эти и другие аспекты и преимущества иллюстративных вариантов осуществления станут очевидными из следующего подробного описания, рассмотренного вместе с прилагаемыми чертежами. Однако следует понимать, что чертежи предназначены исключительно для целей иллюстрации, а не как определение границ изобретения, для чего следует сделать ссылку на прилагаемую формулу изобретения. Более того, чертежи не обязательно выполнены в масштабе, и, если не указано иное, они просто предназначены для концептуальной иллюстрации структур и процедур, описанных здесь. Кроме того, можно использовать элементы или материалы любого подходящего размера, формы или типа.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[0011] На чертежах:
[0012] РИС. 1 изображен вид спереди в перспективе холодильника в соответствии с вариантом осуществления настоящего изобретения;
[0013] РИС. 2 изображает вид спереди в перспективе внутренней части холодильника предшествующего уровня техники;
3 изображает вид спереди в перспективе внутренней части холодильника в соответствии с вариантом осуществления настоящего изобретения;[0015] ФИГ. 4 изображает вид сверху в разрезе двух дверей холодильника французского типа в соответствии с вариантом осуществления настоящего изобретения; и
[0016] ФИГ. 5 изображает вид сверху в разрезе двух дверей холодильника французского типа в соответствии с вариантом осуществления настоящего изобретения.
ПОДРОБНОЕ ОПИСАНИЕ ПРИМЕРНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ РАСКРЫТИЯ
[0017] Фиг. 1 показан вид спереди в перспективе примерного холодильника , 100, , включающего аспекты раскрытых вариантов осуществления. Аспекты раскрытых вариантов осуществления, как правило, относятся к холодильнику, имеющему дверцы французского типа, по меньшей мере одна из которых включает в себя вращающийся стержень. Вращение стойки обеспечивается автоматически приводом, независимым от движения двери французского типа, и может активироваться одной из дверей, переключателем или их комбинацией.
[0018] Как показано на фиг. 1, холодильник 100 включает в себя отделения для хранения продуктов, такие как отделение для свежих продуктов 102 и морозильное отделение 104 , устанавливаемое снизу. Холодильник 100 может охлаждаться с помощью обычного контура контроля температуры с компрессией пара (не показан).
[0019] Отделение для свежих продуктов 102 и морозильное отделение 104 расположены в нижней конфигурации, где морозильное отделение 104 расположен под или под отделением для свежих продуктов 102 . Отделение для свежих продуктов 102 и морозильное отделение 104 расположены внутри основного корпуса 112
[0020] Отделение для свежих продуктов 102 показано с дверцами французского типа 106 , 108 , которые закрывают передние отверстия для доступа к отделению для свежих продуктов 102 . Ящик или дверца доступа 110 закрывает морозильное отделение 104 . Хотя холодильник 100 показан как конфигурация или тип «с нижней морозильной камерой», аспекты раскрытых вариантов осуществления применимы к другим типам холодильного оборудования, включая, но не ограничиваясь ими, холодильники side-by-side. Следовательно, аспекты раскрытых вариантов осуществления не предназначены для ограничения каким-либо конкретным типом или конфигурацией холодильника.
[0021] В одном варианте осуществления каждая французская дверь 106 , 108 установлена с возможностью вращения на основном корпусе 112 с помощью верхней петли 120 и соответствующей нижней петли 122 90 046 . Как правило, каждая дверца , 106, , , 108, может вращаться вокруг своего внешнего вертикального края между открытым положением для доступа к соответствующей части отделения , 102, для свежих продуктов, как показано на ФИГ.
2 и 3, и закрытое положение для закрытия соответствующей части отделения для свежих продуктов 9.0045 102 , как показано на фиг. 1.
[0022] Аналогичным образом, когда дверца доступа 110 используется для морозильной камеры 104 , она установлена с возможностью вращения на основном корпусе 112 известным способом. Когда дверца доступа 110 является выдвижным ящиком для морозильной камеры 104 , выдвижной ящик входит в морозильную камеру 104 с возможностью скольжения известным образом.
[0023] Фиг. 2 показан вид спереди в перспективе известного холодильника, включающего вращающуюся стойку 9.0045 130 . Стойка 130 представляет собой уплотнительный механизм между двумя дверцами холодильника французского типа 106 , 108 . Стойка 130 установлена на двери 108 с возможностью вращения вокруг оси 131 и проходит от верхней части 132 до нижней части (не показано) отделения для свежих продуктов 102 .
Импост 130 имеет поверхность 133 , которая может быть металлической или магнитной. Боек 134 крепится к части конструкции основного корпуса 100 холодильника 112 , например к верхней части 132 отделения для свежих продуктов 102 . Точно так же другая запорная планка (не показана) может быть прикреплена ко дну отделения для свежих продуктов 102 . Стойка 130 включает штифт 136 , который выполнен с возможностью сопряжения с кулачковой поверхностью 138 ответной планки 134 . Импост , 130, может смещаться с помощью пружины (не показана) для поворота в плоскость страницы на фиг. 2, с ориентацией примерно перпендикулярно плоскости, образованной дверью 9.0045 108 (как показано на фиг. 2). Соответственно, когда дверь 108 закрыта, стойка 130 взаимодействует через ответную планку 134 с основным корпусом 112 конструкцией холодильника 100 . Например, штифт 136 импоста 130 зацепляется с кулачковой поверхностью 138 , что заставляет импост 130 поворачиваться из плоскости страницы на фиг.
2, и смещаются (посредством пружины) в положение покоя с ориентацией, приблизительно параллельной плоскости, образованной дверью 9.0045 108 . Соответственно, положение и движение стойки 130 взаимодействует с конструкцией основного корпуса 112 холодильника 100 и связано или зависит от положения и движения двери 108 через штифт 136 и кулачковой поверхности 138 таким образом, что положение и движение стойки 130 определяется положением двери 108 . В ответ на закрытие двери 108 поверхность 133 стойки 130 предназначен для притяжения магнитного уплотнения 140 двери 108 и аналогичного магнитного уплотнения (не показано) двери 106 . Во время начального процесса открывания двери 108 силы, связанные со смещением стойки 130 и зацеплением штифта 136 с поверхностью 138 , передаются пользователю через дверь 108 . Аналогичным образом во время заключительного процесса закрывания двери 108 , усилия, связанные с вращением стойки 130 , также передаются пользователю через дверь 108 .
Соответственно, пользователь наблюдает нелинейность усилия, связанного с начальным открытием и окончательным закрытием двери , 108, . Некоторые пользователи могут воспринять эту нелинейность как негативное отражение качества холодильника 100 . Кроме того, следует понимать, что защелка , 134, представляет собой визуальное препятствие, по крайней мере, для некоторой части элементов управления 9 холодильника.0045 142 , а также уменьшение длины поверхности 133 в наличии для притягивания магнитных уплотнителей 140 дверей 106 , 108 .
[0024] Фиг. 3 показан вид спереди в перспективе холодильника в соответствии с вариантом осуществления настоящего изобретения. Уплотнительный механизм между двумя французскими дверями 106 , 108 выполнен с возможностью автоматического открывания и закрывания при активации дверей и упоминается здесь как «независимый импост 9».0045 150 ». Независимая стойка 150 установлена на двери 108 с возможностью вращения вокруг оси 152 и проходит от верхней части 132 до нижней части (не показано) отделения для свежих продуктов 102 .
Положение и движение стойки 150 могут отсутствовать, смещаться или взаимодействовать с основным корпусом 112 конструкцией холодильника 100 и не зависеть от движения двери или не зависеть от него 108 . Импост 150 включает поверхность 154 , которая может быть металлической или магнитной. Следует понимать, что отсутствие какого-либо физического интерфейса между основным корпусом 112 конструкцией холодильника 100 и стойкой 150 позволяет увеличить длину стойки 150 и площадь поверхности магнитного контакта, а также улучшить видимость элементов управления холодильника. 142 .
[0025] Фиг. 4 изображен вид сверху в разрезе дверей 9.0045 106 , 108 и стойка 150 . Со ссылкой на фиг. 3 и 4, в ответ на начальное открытие двери , 108, , обозначенной направлением X на фиг. 4, независимый импост , 150, автоматически поворачивается из положения А на ФИГ. 4 к положению B, таким образом, чтобы располагаться примерно перпендикулярно плоскости, образованной дверью 108 , как показано на фиг.
3, например. Аналогично, в ответ на закрытие двери 108 независимая стойка 150 автоматически поворачивается из положения B и останавливается в положении A с ориентацией приблизительно параллельно плоскости, образованной дверью 108 . Поверхность 154 стойки 150 предназначена для притягивания магнитного уплотнения 140 двери 108 и аналогичного магнитного уплотнения 141 двери 106 . Соответственно, в ответ на закрытие дверей 106 , 108 и удаление стойки 150 в положении А поверхность 154 стойки 150 расположена для притяжения магнитных уплотнителей 141 , 140 дверей 106 , 9 0045 108 и таким образом герметизировать внутреннюю часть отделения для свежих продуктов . 102 из окружающей среды вокруг холодильника 100 . Хотя вариант осуществления на фиг. 3 и 4 изображена стойка 150 , прикрепленная к правой двери 108 , следует понимать, что объем изобретения не ограничивается этим, и предполагается, что он включает другие варианты расположения независимых стоек, например, средник 150 , который может крепиться к левой двери, например, двери 106 .
[0026] В одном из вариантов осуществления холодильник 100 дополнительно включает в себя привод 156 , установленный внутри двери 108 и сообщающийся со стойкой 150 , и датчик 158 . в оперативной связи с приводом 156 . Хотя вариант осуществления по фиг. 3 показан один датчик , 158, , расположенный на основном корпусе 9.0045 112 холодильника 100 , следует принимать во внимание, что объем раскрытия не ограничивается этим, и предполагается, что он включает другие устройства датчиков 158 , такие как включение одного или нескольких датчиков , 158 , которые могут размещаться дополнительно или альтернативно на дверях 106 , 108 или, например, внутри ручки 160 дверей 106 , 108 .
[0027] Стойка 150 может реагировать на вращение датчика 158 вокруг оси 152 . Например, привод 156 может реагировать на обнаружение датчиком 158 того, что дверь холодильника 108 начала (или вот-вот начнет) открываться, чтобы инициировать поворот импоста 150 из положения А в положение В.
Аналогичным образом привод может реагировать на обнаружение датчиком 158 того, что дверь холодильника 108 начала (или завершила) закрывание, чтобы инициировать поворот импоста из положения B в положение A.
[0028] В одном варианте осуществления исполнительный механизм 156 представляет собой электродвигатель, соединенный со стойкой 150 через соответствующие рычаги и шестерни, а датчик 158 представляет собой переключатель 158 закрытия двери. Двигатель 156 реагирует на обнаружение начального открытия двери 108 переключателем 158 для поворота импоста из положения A в положение B. Двигатель 156 дополнительно реагирует на обнаружение начала (или завершения ) замыкания выключателем 158 , чтобы начать поворот импоста 150 из положения B в положение A. В некоторых вариантах осуществления может быть предпочтительнее реализовать временную задержку, чтобы поворот импоста 150 из положения B в положение A начинался после короткая задержка после обнаружения начала (или завершения) закрытия двери 106 .
Эта задержка может позволить обеим створкам 106 , 108 находиться в полностью закрытом положении перед любым вращением стойки 150 начинается, тем самым повышая свободу от каких-либо препятствий или помех вращению импоста 150 . Переключатель 158 может быть с замыканием контакта или с бесконтактным обнаружением приближения и может быть установлен на основном корпусе 112 холодильника 100 или на двери 108 .
[0029] Обращаясь к фиг. 4, в другом варианте осуществления стойка 150 может в ответ на открытие двери 108 перемещаться из положения А в положение В. Как дверь 108 открывается (как показано в направлении X), стойка 150 может свободно вращаться вокруг оси 152 из положения A в положение B. Например, после начала открывания двери 108 стойка 150 может быть отсоединена от исполнительного механизма 156 , например, путем отключения муфты 159 , как схематично показано на фиг.
3. В этом варианте, поскольку стойка 150 была отключена, через муфту 159 , от привода 156 отсутствует какое-либо смещение в сторону положения A. Соответственно, сила, приложенная к двери 108 , которая потребуется для поворота импоста 150 , значительно снижается, и восприятие качества холодильника 100 по сравнению с холодильниками, использующими вращающиеся стойки предшествующего уровня техники, которые могут включать средства смещения, значительно улучшается.
[0030] В другом варианте осуществления электродвигатель 156 может реагировать на два датчика. Например, первый датчик 158 может быть датчиком закрытия двери 158 , установленным на раме холодильника 100 , а второй датчик может быть ручным переключателем 162 , установленным на ручке 160 . В этом варианте осуществления двигатель , 156, может реагировать на обнаружение руки пользователя на ручке , 160, с помощью переключателя , 162, для поворота импоста из положения A в положение B.
Использование переключателя дверной ручки. 162 может, таким образом, позволить вращение импоста 150 до начала движения двери 106 . Такое вращение стойки перед движением двери 106 может повысить вероятность того, что стойка 150 полностью находится в положении B до движения двери 108 , тем самым повышая свободу от каких-либо препятствий или помех для открывания двери 108 . Примеры типа переключателя , 162, могут включать в себя, помимо прочего, замыкание контактов, емкостное считывание, считывание прикосновения или бесконтактное обнаружение приближения. Мотор 156 может дополнительно реагировать на обнаружение первым датчиком 158 начала (или завершения) закрытия, чтобы начать поворот импоста 150 из положения B в положение A. Как описано выше, задержка может быть включена в первый датчик 158 для задержки поворота стойки 150 из положения B в положение A до закрытия двери 108 .
[0031] Фиг. 5 показан вид сверху в разрезе варианта осуществления дверей 9.0045 106 , 108 и стойки 150 в первом положении B, показанном сплошными линиями, и во втором положении A, показанном пунктирными линиями. В примерном варианте осуществления исполнительный механизм , 156, находится в оперативном сообщении со стойкой , 150, через первое зубчатое колесо , 164, и второе зубчатое колесо , 166, .
[0032] Со ссылкой на фиг. 5 и 3 ниже описана примерная рабочая логика варианта осуществления независимой стойки , 150, . В ответ на закрытие двери во французском стиле 106 из первоначально открытого состояния, в то время как дверца французского типа 108 находится в закрытом положении на фиг. 5 активируется датчик 158 . Может последовать задержка, например, от двух до трех секунд, после чего привод 156 реагирует на датчик 158 , чтобы повернуть импост 150 из положения B в положение A через первую и вторую шестерни .
164 , 166 . Скорость привода 156 можно выбрать для поддержания желаемого уровня звука или вибрации.
[0033] В ответ на открывание дверцы французского типа 108 из первоначально закрытого состояния, в то время как дверца французского типа 106 остается в закрытом положении на фиг. 5, стойка 150 может оставаться неподвижной в положении A.
[0034] В ответ на открытие двери французского типа 106 из первоначально закрытого состояния, в то время как дверь французского типа 108 находится в закрытом положении , стойка 150 может свободно вращаться из положения A в положение B. Например, контакт между дверью 108 и импост 150 , чтобы повернуть импост 150 в открытое положение B. В одном варианте осуществления может использоваться муфта 159 (как показано на фиг. 3) для уменьшения сопротивления вращению импоста . 150 . Альтернативный вариант осуществления может отсоединить шестерни 164 , 166 , чтобы отсоединить стойку 150 от привода 156 .
В некоторых вариантах осуществления кулачки (не показаны) могут быть стратегически размещены на дверце 9.0045 108 для направления стойки 150 в открытое положение B. В других вариантах осуществления может использоваться пружина (не показана) для смещения стойки 150 в одно или оба положения A и B.
[0035] В ответ на закрытия двери французского типа 108 из первоначально открытого состояния, в то время как дверь французского типа 106 открыта, стойка 150 может оставаться неподвижной в положении B.
[0036] В ответ на закрытие двери французского типа стильная дверь 106 из первоначально открытого состояния, пока французская дверь 108 находится в открытом положении, активируется датчик 158 . Как описано выше, может последовать задержка, и привод 156 реагирует на датчик 158 , чтобы повернуть импост 150 из положения B в положение A. Скорость привода 156 может быть выбрана для поддержания желаемый уровень звука или вибрации.
[0037] Хотя были описаны варианты осуществления с использованием электродвигателей в качестве исполнительных механизмов 158 , следует понимать, что объем настоящего раскрытия не ограничивается этим, и предполагается, что он включает альтернативные исполнительные механизмы, такие как, например, сжатый воздух, жидкость и пьезоэлектрические исполнительные механизмы. Кроме того, несмотря на то, что описан вариант осуществления с использованием муфты для уменьшения сопротивления вращению импоста, следует понимать, что объем не ограничивается этим, и предполагается использование других средств для уменьшения сопротивления вращению импоста, таких как привод, обеспечиваемый приводом. помогать, например.
[0038] Как раскрыто, некоторые варианты осуществления настоящего раскрытия могут включать в себя такие преимущества, как улучшенное восприятие пользователем качества холодильника в результате постоянной обратной связи по усилию; улучшенная видимость средств управления холодильником; и повышенная эффективность герметизации холодильника в результате увеличения площади поверхности магнитного контакта.
[0039] Таким образом, несмотря на то, что были показаны, описаны и отмечены фундаментальные новые признаки изобретения применительно к примерным вариантам его осуществления, следует понимать, что различные упущения, замены и изменения в форме и деталях устройств проиллюстрированы, и в их работе, могут быть сделаны специалистами в данной области без отклонения от сущности изобретения. Кроме того, явно подразумевается, что все комбинации этих элементов и/или этапов способа, которые выполняют по существу одну и ту же функцию, по существу одним и тем же способом для достижения одинаковых результатов, входят в объем изобретения. Кроме того, следует признать, что структуры, и/или элементы, и/или этапы способа, показанные и/или описанные в связи с любой раскрытой формой или вариантом осуществления изобретения, могут быть включены в любую другую раскрытую, описанную или предложенную форму или вариант осуществления в качестве общего вопрос выбора дизайна. Таким образом, имеется намерение ограничиться только объемом прилагаемой формулы изобретения.
