Холодильный агент – это… Что такое Холодильный агент?

Холодильный агент (хладагент) — рабочее вещество холодильной машины, которое при кипении и в процессе изотермического расширения отнимает теплоту от охлаждаемого объекта и затем после сжатия передаёт её охлаждающей среде за счёт конденсации (воде, воздуху и т. п.).

Хладагент является частным случаем теплоносителя. Важным отличием является использование теплоносителей в одном и том же агрегатном состоянии, в то время, как хладагенты обычно используют фазовый переход (кипение и конденсацию).

Основными холодильными агентами являются аммиак, фреоны (хладоны), элегаз и некоторые углеводороды. Следует различать хладагенты и криоагенты. У криоагентов ниже температура кипения, также к хладагентам имеются более высокие требования по взаимодействию с маслами компрессоров. В качестве холодильного агента при создании оксиликвита используется кислород.

Принципиальной разницей в использовании холодильных агентов в виде азота, гелия и т.

д. является то, что жидкость расходуется и испаряется (как правило, в атмосферу), т. е. используется разомкнутый холодильный цикл. В холодильных машинах фреон или аналогичный газ работает по замкнутому циклу, сжимаясь при помощи компрессора, охлаждаясь в конденсаторе, расширяясь в дросселе или детандере, испаряясь в испарителе.

Обозначение

Обозначение хладагентов в форме R-# было предложено фирмой DuPont^[1]. Числа и буквы, стоящие на месте идентификационного номера, определяют молекулярную структуру холодильного агента.

Предельные углеводороды и их галогенные производные обозначаются буквой R с тремя цифрами после неё, то есть в виде Rxyz, где:

• x (сотни) равно числу атомов углерода, уменьшенному на единицу;
• y (десятки) равно числу атомов водорода, увеличенному на единицу;
• z (единицы) равно числу атомов фтора.

Например:

• Хладагент R-134a имеет 2 атома углерода, 2 атома водорода, 4 атома фтора, а суффикс «a» показывает, что изомер — тетрафторэтан.
• Серии R-400, R-500 обозначают смеси хладагентов.
• Изобутан имеет обозначение – хладагент R-600a и имеет 0 атомов фтора, 10 атомов водорода, 4 атома углерода, а суффикс «a» показывает, что это изомер.

Различным неорганическим соединениям присвоена серия 700, а идентификационный номер хладагентов, принадлежащих к этой серии, определяется как сумма числа 700 и молекулярной массы хладагента.

Например, для аммиака, химическая формула которого NH₃, имеем 1×14+3×1+700=717. Таким образом его обозначение — R717.

Примечания

См. также

Хладагент – это… Что такое Хладагент?

хладагент — хладагент …   Орфографический словарь-справочник

ХЛАДАГЕНТ — (холодильный агент) рабочее вещество холодильной машины (напр., в паровых компрессионных машинах хладоны, аммиак и т. д.; в абсорбционных водные растворы аммиака и бромида лития; в пароэжекторных водяной пар) …   Большой Энциклопедический словарь

ХЛАДАГЕНТ — ХЛАДАГЕНТ, хладагента, муж. (тех.). Жидкий химический состав в холодильных машинах, способствующий охлаждению. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

хладагент — сущ., кол во синонимов: 2 • агент (57) • хладоагент (3) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

ХЛАДАГЕНТ — (холодильный агент) рабочее вещество холодильной машины. В паровых компрессионных машинах в качестве Х. применяют хладоны, аммиак, углеводороды (пропан, этан, этилен) и др. вещества; в абсорбционных машинах водные растворы аммиака и бромида… …   Российская энциклопедия по охране труда

хладагент — охлаждающая среда охлаждающий охладитель — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы охлаждающая средаохлаждающийохладитель EN refrigerant …   Справочник технического переводчика

хладагент — холодильный агент …   Словарь сокращений и аббревиатур

ХЛАДАГЕНТ — то же, что холодильный (см. ) …   Большая политехническая энциклопедия

хладагент — 3.1 хладагент (cryogen): Вещество, используемое для получения очень низких температур в криогенных ловушках аналитической системы. Примечание В соответствии с методом, установленным настоящим стандартом, рекомендуется использовать жидкий аргон (с …   Словарь-справочник терминов нормативно-технической документации

хладагент — холодильный агент, рабочее вещество холодильной машины, которое при кипении или(и) расширении отбирает тепло от охлаждаемого тела и затем после сжатия отдаёт его окружающей среде (напр., воздуху или воде). Хладагент должен иметь низкую… …   Энциклопедия техники

Основные параметры холодильных агентов | Холод-проект

Номер хладагента	Химическая формула, состав, торговая марка	Название хладагента	M, кг/кмоль	ts, °C	tк, °C	Pк, МПа	ODP	GWP
R10	CCl4	Тетрахлорметан
R11	CCl3F	Трихлорфторметан	137,37	23,8	198,0	4,47	1	4000
R12	CCl2F2	Дифтордихлорметан	120,91	-29,8	111,8	4,12	0,9	8500
R12B1	CBrClF2	Дифторхлорбромметан	165,36	-4,0	153,8	4,10	5	–
R13	CClF3	Трифторхлорметан	104,46	-81,4	28,8	3,87	1	11700
R13B1	CBrF3	Трифторбромметан	148,91	-51,7	67,1	3,96	13	5600
R14	CF4	Тетрафторметан	88,00	-127,9	-45,7	3,75	0	6300
R20	CHCl3	Трихлорметан
R21	CHCl2F	Дихлорфторметан
R22	CHClF2	Хлордифторметан	86,47	-40,8	96,2	4,99	0,05	1700
R23	CHF3	Трифторметан	70,01	-82,1	26,3	4,87	0	12100
R30	CH2Cl2	Дихлорметан	84,93	40,2	237,0	6,08	–	9
R31	CH2ClF	Фторхлорметан
R32	CH2F2	Дифторметан	52,02	-51,7	78,2	5,80	0	580
R40	CH3Cl	Хлорметан	50,49	-24,2	143,1	6,67	0,02	–
R41	CH3F	Фторметан	34,03	-78,4	44,3	5,88	0	340
R50	CH4	Метан	16,04	-161,5	-82,5	4,64	0	24,5
R110	C2Cl6	Гексахлорэтан
R111	C2FCl5	Пентахлорфторэтан
R112	C2F2Cl4	Дифтортетрахлорэтан
R112a	CCl3CClF2	Дифтортетрахлорэтан
R113	CCl2FCClF2	Трифтортрихлорэтан	187,38	47,6	214,1	3,44	0,9	5000
R113a	CCl3CF3	Трифтортрихлорэтан
R114	CClF2CClF2	Тетрафтордихлорэтан	170,92	3,8	145,7	3,25	0,85	9200
R114a	CCl2FCF3	Тетрафтордихлорэтан
R114B2	CBrF2CBrF2	Тетрафтордибромэтан
R115	CClF2CF3	Пентафторхлорэтан	154,47	-39,1	79,9	3,15	0,4	9300
R116	CF3CF3	Гексафторэтан	138,01	-78,4	19,9	3,04	0	12500
R120	C2HCl5	Пентахлорэтан
R123	CHCl2CF3	Трифтордихлорэтан	152,93	27,9	183,7	3,67	0,02	93
R124	CHClFCF3	Тетрафторхлорэтан	136,48	-12,0	122,5	3,63	0,03	480
R124a	CHF2CCl2F2	Тетрафторхлорэтан
R125	CHF2CF3	Пентафторэтан	120,02	-48,1	66,3	3,63	0	1000
E125	CHF2OCF2	Пентафторэтан	136. 02	-41,9	80,4	3,33	0	–
R133a	CH2ClCF3	Трифторхлорэтан
R134	CHF2CHF2	Тетрафторэтан	102,03	-23,0	118,7	4,62	0	1200
R134a	CH2FCF3	Тетрафторэтан	102,03	-26,1	101,1	4,06	0	1300
E134	CHF2OCHF2	–	118,03	6,2	153,5	4,23	–	–
R140a	CH3CCl3	Трихлорэтан
R141b	CH3CCI2F	Дихлорфторэтан	116,95	32,2	204,4	4,25	0,1	630
R142b	CH3CClF2	Дифторхлорэтан	100,50	-9,8	137,2	4,12	0,07	2000
R143a	CH3CF3	Трифторэтан	84,04	-47,2	73,6	3,83	0	4400
E143a	CH3OCF3	–	100,04	-24,1	104,9	3,59	0	450
R150a	CH3CHCl2	Дихлорэтан
R152a	CH3CHF2	Дифторэтан	66,05	-11,2	113,3	4,52	0	140
R160	CH3CH2Cl	Хлорэтан	64,51	12,4	186,6	5,24	–	–
R161	CH3CH2F	Фторэтан	48,06	-37,1	102,2	4,70	0	–
R170	CH3CH3	Этан	30,07	-88,8	32,2	4,89	0	3
E170	CH3OCH3	–	46,07	-24,8	128,8	5,32	0
R218	CF3CF2CF3	Октафторпропан	188,02	-36,7	71,9	2,68	0	>34000
R227ca	CHF2CF2CF3	Гектафторпропан	170,03	-17,0	106,3	2,87	0	–
R227ea	CF3CHFCF3	Гектафторпропан	170,03	-18,3	103,5	2,95	0	3300
E227ca2	CHF2CF2OCF3	–	186,03	-3,2	114,6	2,29	0	–
R236ca	CHF2CF2CHF2	Гексафторпропан	152. 04	5,1	155,2	3,41	0	–
R236cb	CH2FCF2CF3	Гексафторпропан	152,04	-1,4	130,2	3,15	0	–
R236ea	CHF2CHFCF3	Гексафторпропан	152,04	6,6	141,2	3,53	0
R236fa	CF3Ch3CF3	Гексафторпропан	152,04	-1.1	130,7	3,18	0	8000
R245ca	CH2FCF2CHF2	Пентафторпропан	134,05	25,5	178,5	3,86	0	610
R245cb	CH3CF2CF3	Пентафторпропан	134,05	-18,3	108,5	3,26	0	–
R245fa	CHF2CH2CF3	Пентафторпропан	134,05	15. 3	157,6	3,64	0	–
E245cb2	CH3CF2OCF3	–	150,05	28,9	172,1		–	–
R254cb	CH3CF2CHF2	Тетрафторпропан	116,06	-0,8	146,2	3,75	0	_
RC270	H2CH2CH3	Циклопропан	42.08	-33.5	125,5	5,58	–	–
R290	CH3CH2CH3	Пропан	44,10	-42,8	96,8	4,25	0	3
RC316	C4Cl2F6	Гексафтордихлорциклобутан
RC317	C4ClF7	Гептафтормонохлорциклобутан
RC318	CF2CF2CF2CF2	Оксафторциклобутан	200,04	-7,0	115,4	2,78	0	9100
CE318	CF2CF2CF2OF2	–	216,03	-0,7	126. 8	2,69	0	–
R400	R-12/114 (60/40)		136,94	-22,9	133,0	–	0,83	8720
R401A	R-22/152a/124 (53/13/34)* – MP39		94,44	-33,1	108,0	4,60	0,04	1120
R401B	R-22/152a/124 (61/11/28) – MP66		92,84	-34,7	106.4	4,68	0,04	1230
R401C	R-22/152a/124 (33/15/52) – MP52		101,03	-28,4	112,7	4,37	0,03	870
–	R-22/l52a/124 (40/17/43) – MP33		83,49	-28,8	121,6	_	0,02	730
R402A	R-125/290/22 (60/2/38) – HP80		101,55	-49,2	75. 5	4,13	0,02	2380
R402B	R-l25/290/22 (38/2/60) – HP81		94,71	-47,4	82,6	4,45	0,03	2080
R403A	R-290/22/218 (5/75/20) – 69-S		91,99	-50,0	93,3	5,08	0,04	>4700
R403B	R-290/22/218 (5/56/39) – 69-L		103,26	-49,5	90,0	5,09	0,03	>8400
R404A	R-125/143a (44/52/4) – HP62, FX-70		97,60	-46,5	72,1	3,73	0	3850
R405A	R-22/152a/142b/C318 (45/7/5,5/42,5) – G2015		111,91	-27,3	106,1	4,26	0.033	3300
R406A	R-22/600a/142b (55/4/41) – GHG		89,86	-32,4	114,5	4,58	0,05	1700
–	R-22/600a/l42b (65/4/31) – GFG-HP		88,57	-37,5	118,9	–	0,05	1680
R407A	R-32/125/134a (20/40/40) – Klea60	Хлорофторокарбонат	90,11	-45,5	82,8	4,54	0	1620
R407B	R-32/125/134a (10/70/20) – Klea61	Хлорофторокарбонат	102,94	-47,3	75,8	4,16	0	2300
R407C	R-32/125/134a (23/25/52) ) – Klea61	Хлорофторокарбонат	86. 20	-43.6	87,3	4,82	0	1370
R408A	R-125/134a/22 (7/46/47) – FX-10		97,02	-43,5	83,5	4,34	0,02	3060
R409A	R-22/124/142b (60/25/15) – FX-56		97,43	-34,2	107,0	4,50	0,05	1530
R409B	R-22/124/142b (65/25/10) – FX-57		96,67	-36,6	116,0	4,70	0,05	1510
R410A	R-22/125 (50/50) – AZ-20	Хлорофторокарбонат	72,59	-51,4	84,9	4,95	0	1370
R410B	R-32/125 (45/55) – Suva9100	Хлорофторокарбонат	75,57	-51,3	84,1	4,78	0	1490
–	R-32/125 (48/52)		73. 75	-51.4	84.5	–	0	1420
R411A	R-270/22/152a (1,5/87,5/11,0) –		82,37	-38,6	98,6	4,88	0,04	1440
R411B	R-1270/22/152a (3/94/3 ) – G20188		83,07	-41,6	96,5	4,92	0,05	1540
R412A	R-22/218/142b (7O/5/25) – ArctonTPSR		92,70	-38,5	104,8	–	0,05	>1300
R407D	R-32/125/134a (15/15/70)		90,96	-39,5	102,4	–	0	1800
–	R-I34a/124/600 (59/39/2) – FR-12		111.31	-23.1	117.0	3,79	0. 010	990
–	R-22/12/142b (25/15/60) – R-176		98,99	-26,6	129,4	5,10	0,16	2710
–	R-23/32/134a (4,5/21,5/74) – FX220		83,14	-42,2	89,0	4,90	0	1630
–	R-32/125/143a(10/45/45) – FX-40		90,70	-48,4	72,0	4,05	0	3330
–	R-32/l25/143a/134a (10/33/36/21) – HX-4		94,50	-49,4	77,5	4,01	0	2850
–	R-32/134a (30/70)		79,19	-41,9	103,1	–	0	970
R500	R-12/152a (73,8/26.2)		99.30	-33.5	105,5	4,42	0.545	5210
R501	R-22/12 (75,0/25,0)		93,10	-41,4	103,8		0,21	2890
R502	R-22/115 (48,8/51,2)		111,63	-45,4	82,2	4,08	0,18	4510
R503	R-23/13 (40,l/59,9)		87,25	-88,7	19,5	4,36	0,5	11900
R504	R-32/115 (48,2/51,8)		79,25	-57,2	66,4	4,76	0,13	2900
R505	R-12/31 (78,0/22. 0)		103,48	-30,0	117,8	4,73	–	–
R506	R-31/114 (55,1/44,9)		93,69	-12,3	142,2	5,16	–	–

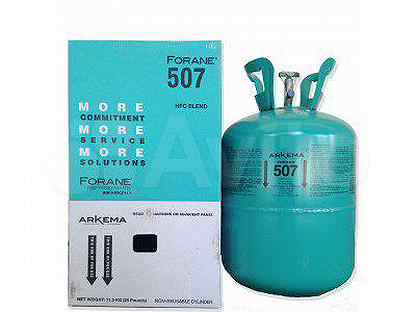

R507A	R-125/143a (50/50) – AZ-50		98.86	-46,7	70,9	3,79	0	3900
R508A	R-23/116 (39/61) – Klea5R3		100,10	-85,7	23,1	4,06	0	12300
R508B	R-23/116 (46/54) – Suva95		95,39	-86,9	13,7	3,94	0	12200
R509A	R-22/218 (44/56) – ArctonTP5R2		123,96	-47,1	86,9		0,03	>13600
R600	CH3CH2CH2CH3	n-Бутан	58,12	-0,5	152,0	3,80	0	_
R600a	CH(CH3)2CH3	Изобутан	58. 12	-11,8	135,0	3,65	0	–
R601	CH3CH2CH2CH2CH3	n-Пентан	72,15	36,2	196,4	3,36	0	–
R601a	(CH3)2CHCH2CH3	Изопентан	72,15	27,8	187,4	3,37	0	–
R60lb	(CH3)4C	Изопентан	72,15	9,5	160,6	3,20	0	–
R610	CH3CH2OCH2CH3	Диэтнловый эфир	74,12	34,6	214,0	6,00	0	–
R611	HCOOCH3	Метилформиат	60,05	31,8	214,0	5,99	0	–
R630	CH3(NH2)	Метиламин	31,06	-6,7	456,9	7,46	0	–
R631	CH3-CH2(NH2)	Этиламин	45,10	16,6	183,0	5,62	0	–
R702	H2	Водород
R704	He	Гелий
R717	NH3	Аммиак	17,03	-33,3	133,0	11,42	0	<1
R718	H2O	Вода	18. 02	100.0	374,2	22,10	0	<1
R720	Ne	Неон
R728	N2	Азот
R729	–	Воздух
R732	O2	Кислород
R740	Ar	Аргон
R744	CO2	Диоксид углерода	44,01	-78,4	31,1	7,38	0	1
R744A	N2O	Закись азота	44,00	-88,3
R746	SF6	Шестифтористая сера	146,05	-63,8	45,6	3,76	0	24900
R764	SO2	Сернистый ангидрид	64,07	-10,0	157,5	7,88	0	–
R1112a	CCl2=CF2	Дифтордихлорэтилен	133,00	19,4
R1113	CClF=CF2	Трифторхлорэтилен	116,50	-26,8
R1114	CF2=CF2	Тетрафторэтилен	100,00	-76,1
R1120	CHCl=CCl2	Трихлорэтилен	131,40	86,1
R1130	CHCl=CHCl	Дихлорэтилен	96,94	47,8	243,3	5,48	–
R1132a	CH2=CF2	Фтористый винилидин	64,00	-83,9
R1140	CH2=CHCl	Хлористый винил	62,50	-13,9
R1141	CH2=CHF	Фтористый винил	46,00	-72,2
R1150	CH2=CH2	Этилен	28,05	-103,7	9,3	5,11	0	–
R1270	(CH3)CH=CH2	Пропилен	42,09	-47,7	92,4	4,62	0	–

Важные термины

• Режимы работы холодильного и морозильного оборудования

Режимы работы холодильного и морозильного оборудования

Низкотемпературный режим

Режим работы морозильного оборудования, при котором в камере поддерживается температура от – 18 до -35° С.   Используется обычного для длительного, в течение нескольких месяцев, хранения различных продуктов.

Низкотемпературным, в широком смысле, называют любое холодильное оборудование, способное поддерживать в охлаждаемом объеме отрицательную температуру воздуха.

Среднетемпературный режим

Режим работы холодильного оборудования, при котором температура в камере поддерживается на уровне от 0 до +15° С. Данный режим подходит для краткосрочного, от нескольких часов до нескольких дней, хранения пищевых продуктов.

Ультранизкотемпературный режим

Режим работы специализированного морозильного оборудования, предназначенного для очень длительного, до нескольких лет, хранения в нем замороженных продуктов, некоторых биоматериалов и медицинских препаратов.
Ультранизкотемпературный режим работы поддерживают также камеры шоковой заморозки, предназначенные для быстрого доведения продуктов до низких температур, что  продлевает срок их хранения, позволяет лучше сохранить вкусо-ароматические свойства.
Ультранизкой называют температуру от – 35° С, но некоторые морозильные камеры поддерживают температуру  до -85 и даже ниже -150° С.

Универсальный режим

Холодильно-морозильные шкафы, лари, витрины с универсальным или комбинированным режимом работы поддерживают как плюсовую, так и минусовую температуру; чаще всего от -5 до +5° С, но встречается и другой температурный диапазон. Подходят для хранения мяса и рыбы, в том числе охлажденных; пресервов и различных других продуктов.

Динамическое охлаждение

Динамическое, или принудительное охлаждение — постоянная циркуляция холодного воздуха внутри камеры холодильного или морозильного шкафа, или другого холодильного оборудования. Осуществляется с помощью работы одного или нескольких вентиляторов. Воздушные потоки легко проникают в самые отдаленные углы камеры, поэтому холод распределяется в ней быстро и равномерно. Кроме того, при этом способе охлаждения во внутреннем объеме устройства не застаивается запах, поддерживается равномерный уровень влажности, поэтому продукты дольше остаются свежими. Однако чтобы избежать заветривания, их лучше держать в камере устройства упакованными.
В некоторых моделях холодильного оборудования при открывании дверцы вентиляторы прекращают работу, что позволяет экономить электроэнергию и не допускает быстрого смешивания холодного и теплого воздуха.

Оттайка горячим газом

При этом способе оттайки на испаритель поступает горячий газ, в результате чего лед тает, а конденсат, в зависимости от модели холодильника, стекает вниз или испаряется.
Оттайка горячим газом позволяет существенно ускорить процесс размораживания и сэкономить электроэнергию.

Типы климатических классов

Климатическим классом называется диапазон температур, в котором может исправно работать модель холодильного или морозильного шкафа. Всего существует четыре климатических класса.

Климатический класс N — «Нормальный». Устройства этого класса предназначены для работы при окружающей температуре от +16° С до +32° С.

Климатический класс SN — «субнормальный, умеренный». Холодильник этого класса предназначен функционировать при окружающей температуре от +10° С до +32° С.

Климатический класс ST — «субтропический». Означает, что холодильный или морозильный шкаф предназначен для работы в среде с окружающей температурой от +18° С до +38° С.

Климатический класс T — «тропический». Холодильное оборудование этого класса предназначено для работы при окружающей температуре от +10 °С до +43 °С.

Некоторые холодильники и морозильники поддерживают несколько климатических классов. К примеру, холодильный шкаф класса SN-ST может работать при окружающей температуре от +10° С до +38° С.

Гастронормированность, гастроемкости

Гастронормированность — этот показатель означает, что холодильный или морозильный шкаф имеет такие размеры, что в него удобно помещать контейнеры или другую тару для пищи, соответствующую европейскому стандарту. Тара, соответстующая стандарту Гастронорм, называется гастроемкостью.

Основные размеры гастроемкостей следующие:

GN 1/9=108×176 мм; GN 1/6=176×162 мм; GN 1/4=265×163 мм; GN 1/3=325×176 мм; GN 1/2=325×265 мм; GN 2/3=354×325 мм; GN 1/1=530×325 мм; GN 2/1=650×530 мм.

Так, к примеру, гастронормированный под стандарт GN 2/1 холодильный шкаф удобен для размещения в нем противней или контейнеров размером 650×530 мм.

Беспотенциальные сигнальные контакты

Беспотенциальные сигнальные контакты — это встроенные в холодильный или морозильный шкаф контакты, с помощью которых устройство можно подключить к системе общей сигнализации. Таким образом, с их помощью обеспечивается дополнительная безопасность холодильника и его содержимого.

Интерфейс RS 485

Интерфейс RS 485 — это последовательный промышленный интерфейс передачи данных. Передача осуществляется при помощи двух проводов. С помощью этого интерфейса можно контролировать уровень температуры, влажность и другие параметры в холодильном шкафу. Соответствует системе HACPP.

Система HACCP

HACCP — это система анализа рисков и критических контрольных точек. Она создана с целью максимально снизить риск попадания к потребителю некачественных продуктов. Считается, что на всех этапах создания продукта, начиная от получения сырья и заканчивая доставкой, имеются критические точки контроля. В этих точках риск можно устранить, минимизировать или, если обнаружено нарушение, применить методы коррекции. Сырье, инструменты и оборудование, соответствующие системе HACCP, отличаются высочайшим качеством.

Система управления Profi

Система управления (контроллер) Profi позволяет установить  температуру в холодильнике с точностью до 0,1 градуса и отображает ее на дисплее. Калибровка температуры осуществляется по трем контрольным точкам, что позволяет достигать максимально точного поддержания заданной температуры.

Контроллер оповещает о перепадах температуры и сохраняет в памяти до 30 случаев срабатывания сигнализации, а также до 2800 записей о внутренней температуре, которые делаются с интервалом в 4 минуты. Сигнализация срабатывает при нарушениях температурного режима, сбоях в электропитании, при поломке. Световой и звуковой предупредительные сигналы раздаются также в случае, если дверца остается незакрытой более чем 1 минуту.

Система оснащена инфракрасным портом,  а также интерфейсом RS-485, с помощью которого в централизованную сеть для подключения к общей сигнализации или регистрации данных можно объединить до 20 устройств. Для подключения холодильника или морозильника к внешней сигнализационной системе предназначены и встроенные беспотенциальные контакты.

Контроллер укомплектован 12-вольтной батарейкой, поэтому даже при отключении электричества будет отслеживать внутреннюю температуру в течение 72 часов, и передавать аварийные сигналы на устройства внешней сигнализации, если подключен к ней.

Блок управления системы Profi установлен вровень с корпусом, у него мембранная клавиатура, что позволяет поддерживать строгую гигиену — это особенно важно для мед. учреждений и лабораторий.

Все холодильные и морозильные шкафы с контроллером Профи соответствуют стандарту NF X 15-140, регламентирующему стабильность и равномерность распределения внутренней температуры.

Система управления Comfort

Система управления (контроллер) Comfort позволяет устанавливать в холодильном устройстве температуру с точностью до 0,1° С. Калибровка выполняется по одной контрольной точке.

Сохраняет информацию о дате, времени и длительности каждого из трех последних сигналов, подававшихся в случае изменения температуры и сбоях в подаче электроэнергии. Также сохраняются данные о минимальной и максимальной температуре внутри устройства. Имеется функция AlarmLog, с помощью которой можно выводить какие-либо из этих данных на дисплей, с указанием длительности, даты и времени зафиксированного события.

Параметры сигнализации, которая срабатывает в случае отклонения от установленной температуры, можно выбирать.

Сигнализация срабатывает также, если дверца устройства остается открытой дольше одной минуты, в случае возникновения неисправности или сбоя (даже кратковременного) в электропитании.

Все устройства с контроллером Comfort имеют: беспотенциальные контакты для подсоединения к внешней сигнализации;  последовательный интерфейс RS 485 для объединения устройств в сеть и передачи данных на компьютер; предохранительное термореле, не допускающее при возникновении неполадок падения температуры ниже +2° С.

Для удобства соблюдения идеальной гигиены у контроллера мембранная клавиатура и он установлен на одном уровне с поверхностью корпуса.

Все холодильники и морозильники с системой Комфорт проверены на соответствие NF X 15-140 — стандарту, регламентирующему равномерность распределения и стабильность температуры в устройстве.

Перенавешиваемые двери

Перенавешиваемые двери, или перенавешиваемые дверные петли — эта возможность самостоятельно выбрать сторону, в которую будет открываться дверца холодильного шкафа.

Изначально у большинства шкафов дверные петли расположены справа, соответственно дверца распахивается слева направо. Однако это не всегда удобно, особенно в тесном помещении, поэтому производители холодильного оборудования часто делают дверцы устройств перенавешиваемыми.

Функция перенавешивания дверей, если не нужна в настоящее время, может оказаться полезной в будущем. К примеру, может измениться интерьер или оборудование надо будет переместить в другое место — если сторона открывания дверцы окажется неудобной, не придется покупать новый шкаф, достаточно будет перенавесить дверцу имеющегося.

Директива ATEX 95

Директива ATEX 95 или (она же) Директива 94/9/EC устанавливает нормы, которым должно соответствовать оборудование для хранения легковоспламеняющихся и взрывчатых веществ. В частности, регламентируются требования к системам защиты.

Кроме того, все устройства, имеющие сертификат соответствия директиве ATEX 95, должны иметь нестираемую хорошо читаемую маркировку со всей информацией, которая значима для безопасной эксплуатации.

В директиве ATEX 95 приводятся критерии, в соответствии с которыми оборудование делится на группы по так называемым зонам. Внутренние камеры взрывозащищенного оборудования Liebherr относятся ко второй зоне, то есть их уровень защиты высокий. Это означает, что холодильники можно использовать для хранения веществ, могущих создать взрывоопасную атмосферу — к таким относятся легковоспламеняющиеся газы, испаряющиеся вещества и т.п.

Стандарт DIN 58345

Данные стандарт применяется к оборудованию, предназначенному для хранения лекарств и медицинских препаратов. Сертифицированное в соответствии с этим стандартом оборудование должно соответствовать нескольким критериям:
– поддерживать определенную температуру, и не допускать ее снижения ниже определенной точки;
– работать при окружающей температуре от +10 до +35 градусов;
– иметь беспотенциальный сигнальный контакт и встроенный замок;
– документировать внутреннюю температуру хотя бы один раз в сутки;
– иметь аварийную сигнализацию, срабатывающую при нарушении температурного режима и при сбое в электропитании;
– у холодильного или морозильного шкафа должна быть указана максимальная для монтажных элементов нагрузка.

Важно: отсутствие у прибора сертификата соответствия стандарту DIN 58345 не означает, что в нем нельзя держать лекарства и медицинские препараты. Однако наличие данной сертификации свидетельствует, что оборудование идеально подходит для хранения этих средств и отличается высочайшим качеством.

ТЭН

ТЭН — трубчатый электронагревательный элемент.  В качестве корпуса ТЭНа используется трубка из какого-либо металла, поэтому он и называется трубчатым. В холодильной технике ТЭНы используют для разморозки. Нагреваясь, ТЭН обеспечивает оттайку испарителя.

Популярность использования ТЭНов связана с тем, что они обладают высокой прочностью, отличными электромеханическими свойствами, долговечны и надежны.

ПЭН

ПЭН — «проволочный электронагревательный элемент». Также как и ТЭН, отличается высокой эффективностью и надежностью, но при этом имеет большую гибкость и меньшую толщину.

Сплит-система и моноблок

Сплит система — это холодильное оборудование, состоящее из двух раздельных блоков: воздухоохладителя и компрессорно-конденсаторного блока. Первый располагается внутри охлаждаемой камеры, а второй снаружи.

Воздухоохладитель состоит из корпуса, вентилятора, испарителя и отделения с сухим азотом или хладагентом. В свою очередь испаритель — это радиатор, в котором жидкий азот или хладагент переходят в газообразное состояние, поглощая тепло. Компрессорно-конденсаторный блок состоит из компрессора, где хладагент сжимается для продолжения движения по холодильной системе, и конденсатора, где хладагент переходит из газообразного состояния в жидкое.

Сплит-системы удобны тем, что блоки можно разместить на расстоянии друг от друга, соединяя их между собой теплоизолированными трубками, а также проводами электропитания и управления.

Для установки сплит-системы нет норматива толщины теплоизоляционного слоя холодильных камер. Кроме того, ее наружный блок, который производит тепло и шумит, можно установить там, где он будет мешать персоналу меньше всего.

Моноблок — оборудование, сходное со сплит-системой, отличающееся от нее лишь тем, что компрессорно-конденсаторный агрегат и воздухоохладитель в нем не разнесены в отдельные блоки. Так как конструкция моноблока проще, обычно эти холодильные машины дешевле, чем сплит-системы.

Зимний комплект, или опция «зима-лето»

Если использовать холодильное оборудование при более низкой температуре окружающей среды, чем это допускается производителем, в нем нарушаются процессы испарения и конденсации хладагента. В результате этого снижается качество охлаждения, быстрее изнашивается компрессор, может начаться подтекание воды возле внутреннего блока. В худшем случае в компрессор может попасть жидкий хладагент, что выведет его из строя.

Чтобы избежать этих проблем, используемые на улице моноблок или сплит-систему нужно оснастить зимним комплектом, который состоит из замедлителя или регулятора скорости вращения вентилятора, нагревателя картера компрессора и дренажного нагревателя.

Пенополиуретан

Сокращенно ППУ – вид мелкопористой пластмассы, один из самых эффективных изоляционных материалов. Легкий, не подвержен гниению и плесени, не оказывает воздействие на здоровье человека, экологически чистый.

При использовании обычной ППУ изоляции между наружной и внутренней обшивкой корпуса укладывают пенополиуретановые плиты, а  при заливке пенополиуретановой изоляции материал, вспениваясь, равномерно заполняет собой всю отведенную для него полость и через некоторое время после этого застывает.

Фреон R32 дифторметан в кондиционерах

август 2021

Что такое ФРЕОН. Виды фреоновых смесей

Фреон – это фтор- и хлорсодержащие производные углеводородных соединений, которые используются в качестве хладагентов в холодильных агрегатах (бытовые и промышленные холодильные машины, кондиционеры и т.д.). На настоящий момент создано более 40 видов устойчивых соединений, выпускаемых промышленно, обладающих требуемыми качествами: пожаробезопасностью, взрывобезопасностью, низкой токсичностью, необходимыми показателями по температуре испарения и конденсации.

Как действует фреон? Очень просто, используется простое физическое свойство: при испарении происходит поглощение тепла от окружающих элементов. Газообразную фреоновую смесь отводят к теплообменнику, которому передаётся часть полученной теплоты, для улучшения отдачи тепла сам теплообменник обдувается вентилятором. Далее – фреон из газообразной фазы под высоким давлением сжимают до жидкого состояния в компрессоре, от которого смесь доводится до испарителя (для кондиционера – это его внутренний блок) и смесь заново испаряется.

Фреоны безопасны в подавляющем большинстве для человека. Единственная опасность – это разрушение хлорсодержащих фреоновых соединении при нагреве свыше 250 градусов: они разрушаются и образуется ядовитый фосген. Для тех, кто желает узнать подробнее – хорошая статья в Википедии.

Мы же остановимся на трёх основных типах, используемых в бытовых и полупромышленных кондиционерах.

Фреон R22

Хлордифторметан, CF2ClH. Самый массовый в производстве фреон. Был когда-то. Пока не была принята конвенция о защите озонового слоя Земли, в которой некоторые фреоны, в том числе и R22 были признаны оказывающими разрушительный эффект на озон (что, кстати, не доказано). Но применение данного хладагента во всех видах оборудования было даже не приостановлено, а попросту запрещено.

Сам по себе фреон не горюч, взрывобезопасен и не токсичен. По всему миру огромное количество оборудования работает именно на данном хладоне, поэтому потребность в нём (утечки, дозаправка при проведении сервисных работ с кондиционером) до сих пор ещё велика.

Фреон R410

Это квазиазеотропная смесь двух фреонов R32 и R125 в равной пропорции: 50/50.

Этот фреон пришёл на смену R22. Отличительная особенность в том, что он обладает большей удельной теплоёмкостью, именно поэтому при том же объёме он способен отвести большее количество тепла. Поэтому производителям при его использовании удаётся снизить габариты теплообменников.

Фреон эффективнее R22 почти на 50%, но и давление конденсации на 50% выше, что требует использования более мощных компрессоров, а также деталей и узлов в оборудовании. Применяется в современных инверторных кондиционерах.

Фреон R32

Дифторметан, Ch3F2. Разработан давно. Используется в качестве составляющего в смеси многих фреонов и отвечает за повышение эффективности. Благодаря хорошим совокупным показателям относительной молекулярной, температур кипения, давления конденсации при критической температуре данная смесь демонстрирует высокие показатели эффективности.

Это следующий шаг в развитии индустрии охлаждения. Планируется, что в дальнейшем системы кондиционирования будут переводиться именно на данный тип фреона, как на наиболее экономичный, требующий минимальных затрат энергии при той же производительности в сравнении с предыдущими поколениями фреонов.

R32 – перспективы использования

Компания Daikin является пионером, продвигающим перспективы использования нового фреона в системах кондиционирования.

В 2014 году были анонсированы и запущены продажи первых бытовых настенных кондиционеров Daikin серии UruruSarara. Недаром компания использует именно в своей самой современной линейке самых лучших в мире кондиционеров фреон R32, показывая тем самым, что именно за этим хладагентом будущее.

Кондиционеры на современном фреоне R32

В 2014 году была анонсирована первая серия. Но какая! FTXZ/RXZ – это лучший кондиционер на сегодняшний день, обладающий невообразимым функционалом, в том числе и не достижимым для других производителей возможностью увлажнения воздуха и подачи кондиционером свежего воздуха с улицы! С данной моделью серии UruruSarara вы можете ознакомиться на страницах нашего сайта.

Презентация UruruSarara

Фреон R-32 – это прорыв и ещё один шаг к эффективности. Да, заслуги его внедрения принадлежат лидеру отрасли, компании Daikin. Но на 2018 год уже в линейке всех производителей имеются модели бытовых, коммерческих и полупромышленных систем кондиционирования на новом фреоне. Ниже представлены лишь некоторые из бытовых кондиционеров. Если вам нужны модели более серьёзные – оставьте заявку, мы подберём.

Да, если увидите стоимость монтажа “0” – так оно и есть: стандартный монтаж кондиционера в подарок!

Возврат к списку

база данных промышленного холодильного оборудования

От чего зависит ресурс работы холодильных компрессоров ? Как фильтр масла помогает продлить жизнь компрессоров в системах холодоснажения супермаркетов ?

Рекомендации от производителя высококачественных фильтров масла компании SPORLAN.

Компрессор является, пожалуй, самой дорогой частью системы холодоснабжения супермаркета. Его работа во многом зависит от качественной смазки, которая продлевает срок службы холодильного компрессора. Существуют значительные отличия между синтетическими маслами, используемыми в наши дни в супермаркетах с HFC хладагентами (R134а, R404А и т.п.), и минеральными маслами, используемыми в прошлом с CFC хладагентами (R12, R22, R502 и т.п.).
Эксплуатационные затраты холодильной системы увеличатся при использовании HFC хладагентов и синтетического масла. Однако, это увеличение может быть минимизировано, если предпринять соответствующие меры.
Важно знать, что синтетические масла, используемые с HFC хладагентами являются искусственно созданными, поскольку синтетические масла получаются из карбоновой кислоты и спирта. Основным вторичным продуктом этой химической реакции является вода, которая удаляется и получается масло с необходимыми свойствами.

Поэтому, синтетические масла по своей природе более гигроскопичны (лучше поглощают воду), чем минеральные. Они могут абсорбировать (поглотить) в 10 раз больше влаги, чем минеральные. В добавление к этому, HFC хладагенты, такие как R-134a , также обладают большей способностью поглощать воду, чем традиционные CFC хладагенты. При температуре 0°С, R-134a удерживает в 25 раз больше воды в растворе, чем R-12.
Точка насыщения (предел поглощения свободной воды) для синтетических масел (POE) около 1500 ppm. Синтетическое масло в открытой емкости, подверженное влиянию влажной атмосферы, достигнет насыщения водой через несколько часов, в зависимости от давления паров воды в окружающем воздухе.

Небрежное обращение с синтетическими маслами даже в течение короткого периода времени до или во время заправки может привести к попаданию влаги в холодильную систему.

Случаи плохого обслуживания, такие как неправильное удаление хладагента или недостаточное вакуумирование системы, могут привести к такому же результату. При концентрации воды в системе 100 ppm и более (как утверждает большинство производителей компрессоров), масло вступает в химическую реакцию с водой и превращается обратно в органическую кислоту и спирт. Нет смысла говорить, что кислота в холодильной системе нежелательна. Свободная вода, не удаленная из холодильной системы, может замерзнуть в ТРВ как смесь с жидким хладагентом при низких давлениях и температурах. Уровень влажности в 50 ppm и общее значение кислоты в 0,03 – 0,15 типичны для синтетических смазок, как в герметичных системах заводской сборки (в зависимости от производителя), так и в удачно смонтированных холодильных системах.

Если синтетическое масло становится влажным

Некоторые производители рекомендуют использовать фильтры-осушители со 100%-ным молекулярным ситом для установок с синтетическими маслами. Логично стремление использовать фильтр-осушитель с большой способностью удалять влагу, для чего существуют следующие обоснования:
– В результате чрезмерной влажности в системе и тепла, выделяемого компрессором, могут образоваться органические кислоты. Фильтр-осушитель со 100%-ным молекулярным ситом отлично поглощает воду, но не пригоден для удаления кислоты.
Фильтр-осушитель, содержащий окись алюминия, превосходно подходит для удаления органических кислот и продуктов распада масла. Тесты, проведенные компанией Sporlan и независимой лабораторией, показывают, что HFC/POE системы совместимы с окисью алюминия. Также следует применять активный углерод, при возможном наличии воска или лака (они попадают в систему в результате воздействия кислоты на обмотки электродвигателя компрессора).
– Время: Влага, кислоты и лаки в системе должны быть удалены скорейшим образом. Один из производителей фильтров рекомендует ставить фильтр-осушитель на линию подачи масла для подсушки «влажной» смазки. Этот метод был бы самым быстрым, однако попытка осушить масло при таком расположении фильтра-осушителя займет почти в 100 раз больше времени, чем фильтр-осушитель, размещенный на жидкостной линии холодильной системы.
Важно заметить, что сухой хладагент ведет себя как абсорбент и удаляет влагу из масла. Поэтому, сухой хладагент приравнивается к сухой смазке. Уровень циркуляции масла в типичном стеллаже супермаркета с холодильной установкой на полугерметичных компрессорах составляет 1-3% от общего веса хладагента, участвующего в циркуляции.
Допустим, что в типичной системе холодоснабжения прилавков с компрессором мощностью 100 л.с., работающем при температуре кипения минус 29ºС и температуре конденсации 43ºС, циркулирует около 4220 кГ хладагента в час через фильтр-осушитель на жидкостной линии. Через масляный фильтр-осушитель в подобной системе проходит около 40 кг масла за такой же период времени.

Синтетическое масло в качестве чистящего растворителя

Синтетическое масло обладает способностью растворителя благодаря своей кислотной и спиртовой основе. Холодильная система, много лет работающая на минеральном масле и без признаков загрязнения масла может очень быстро стать грязной после замены масла на синтетическое. Цвет масла станет черным при прочистке труб и компонентов системы «синтетикой» (POE).
Анализ образцов POE, взятых из работающих систем показывает высокую концентрацию частиц размером от 2 до 20 микрон, большинство из которых размером от 2 до 10 микрон. Несколько лет назад было проведено исследование с целью определения соотношения между различными размерами частиц и сроком службы холодильного компрессора. В результате была построена кривая Макферсона, которая показывает, что срок службы холодильного компрессора удваивается, если размеры частиц содержащихся в масле уменьшаются до 3 микрон и меньше. Твердость , размер и концентрация частиц в смазке оказывает большое влияние на срок службы холодильного компрессора.
Стоимость РОЕ превышает стоимость минерального масла в 4-5 раз. Обычная заправка для холодильных компрессоров, отделителя масла, ресивера масла и трубопроводов – около 30-45 литров. Замена масла, стоящая 300 долларов (с учетом трудовых затрат) в случае с минеральным маслом, при замене POE будет около 1000 долларов (не считая увеличившихся затрат на слив старого масла).
Из-за увеличившихся расходов, большинство холодильщиков вынуждены менять POE когда смазка становится черной от загрязнения. И хотя фильтры хорошего качества стоят дорого, замена фильтров значительно выгоднее, если сравнить с возможной альтернативой (затратами на замену масла).

Гарантированная очистка компрессорного масла

Для обеспечения очистки компрессорного масла, необходимо использовать специальный фильтр для очистки масла. Стандартный фильтр-осушитель удаляет частицы размером до 40 микрон, делая масло визуально чистым, однако остаются загрязнения более мелкими частицами (см. кривую Макферсона). Следует учитывать следующее при выборе фильтра для масла:
– Расположение фильтра: В идеале масляный фильтр следует ставить на масляную линию от маслоотделителя до ресивера масла или на линию подачи масла до регуляторов уровня масла, в зависимости от применения. При таком расположении фильтр может быть быстро заменен без отключения холодильной системы.
Фильтры-очистители (также отделяют масло от паров) иногда устанавливаются на линии нагнетания в холодильных системах . Загрязнения, собирающиеся на фильтрующем элементе при таком расположении фильтра, вызывают снижение эффективности системы из-за большого перепада давления.
Если поставить фильтр на линию нагнетания, холодильная система может выключиться (через некоторое время) из-за высокого давления нагнетания. Замена фильтра в таком месте требует отключения холодильной системы. Это может занять несколько часов. (Возможно меньше, если заранее установить запорные вентили).
– Эффективность фильтров: Следует оценивать размеры фильтрующих ячеек и разброс их размеров наряду с процентом эффективности при указанном размере ячейки. Маслянные фильтры, на которых указан малый размер ячеек, но не указан процент эффективности, могут быть не более эффективны, чем стандартные фильтры-осушители.
– Применение фильтра с байпасом: (например фильтра SPORLAN OF-303-BP) Для некоторых применений требуется прохождение масла по обходному каналу вокруг фильтра, когда он забит загрязнениями. Альтернативой является остановка потока масла к регулятору уровня. Проверка масляного фильтра на падение давления затруднительна, так как, чтобы достигнуть максимального падения давления, все регуляторы уровня масла должны подпитываться одновременно.
– Применение фильтра с заменяемым фильтрующим элементом: (например фильтра SPORLAN ROF-413-T) Особенно загрязняемым системам может требоваться повторная замена фильтров. Для таких случаев, фильтр со съемным фильтрующим элементом считается наиболее экономичным. Этот тип фильтра также используется в качестве сервисного инструмента для однокомпрессорных систем, в которых нет регулятора уровня масла.
Для очистки масла в холодильных компрессорах со встроенным маслонасосом масло подается через дифференциальный клапан SPORLAN OCV-20 в фильтр масла, а затем возвращается в картер холодильного компрессора. При давлении масла выше установки OCV-20, масло проходит через фильтр, где происходит его очистка.
Стандартное время очистки масла для одиночных компрессоров с нормальным давлением масла и высоким качеством масляного фильтра занимает менее 5 минут. Затем фильтр снимается и хранится до следующего случая. Фильтрующий элемент меняется после его загрязнения.

холодильное оборудование и расходные материалы

Для того чтобы произвести замену фреона R-22, невозможно найти чистое вещество, азеотропные и околозеотропные смеси, которые по своим химическим свойствам были бы конгруэнтны галогенированному фтор-хлор-углеводороду «ГФХУ – HFCKW» R-22. Также, следует отметить, что фреон R-407С является зеотропной смесью, в которую входят следующие смеси в определенном процентном соотношении в виде R125 (25%), R32 (23%) и R134a (52%), имеющие температурный глайд около «7К», что является альтернативой долгосрочного использования смеси модели R-22.

В ходе использования выше указанных смесей для кондиционирования объем и маркер холодопроизводительности конгруэнтны показателям используемых в смеси модели R-22, интегрируемой в холодильное оборудование. Однако при низкой температуре испарения эти два маркера, в сравнении с последним, значительно хуже.

Главным элементом в применении смеси модели R-407С является подбор теплообменника. Переустановка оборудования с компонентом R-22, имеющего кожухотрубный теплообменник со стороны конденсатора и испарителя модели R407C, приводит к снижению уровня производства холода на 10 % и показателя мощности на 18 %. Причиной этого явления выступает плохой коэффициент тепловой отдачи, который проявляется в зеотропных смесях, по сравнению с параметрами элементов их состава. Холодильное оборудование, имеющее воздушное охлаждение при помощи пластинчатых теплообменников, не дает проявления такому эффекту, а технические параметры использования аналогичны работоспособности R-22, либо, порой, даже лучше. Любая утечка может привести к проблемам в работоспособности температурного глайда. Хладагент, который вытекает при протечке газа, обогащен элементами с низкими показателями температуры кипения (R-32, R-125). Одновременно с этим, концентрация смеси, которая циркулирует в холодильной установке, направлена в сторону элементов с высокими показателями кипения (R-134а). Следует знать, что модель R-407С заполняется лишь при жидкой фазе. Ингредиенты газовой фазы, которые находятся в баллоне, имеют отличия от спецификации. Технические параметры установки R-22 могут быть инвертированы в R-407С. При использовании последней модификации следует проверить технические свойства установки, а именно – теплообменники. Эти виды установок могут привести к большим утечкам, а установки, имеющие затопленное испарение, не стоит перенастраивать. Аналогично этому, не стоит перенастраивать на R-407С холодильные виды турбоустановок.

Технические данные и уровень пожарной безопасности для модели R-407c

Согласно научных обоснований, проведенных «PAFT», ожидается установление показателей ПДК на уровне 1000 ppm, где показатель ПДК для модели R-134a также равен 1000 ppm. А вот маркер AEL для моделей R-32 и R-125 составляет 1000 ppm. Вещества, входящие в состав модели R32, являются горючими, а для моделей R-125 и R-134a имеют противоположные свойства. Модель состава R407C, имеющая оригинальную основу, также, как и все последующие составы, полученные из этой основы по принципу расслоения (утечки), не имеют горючих свойств. Однако при взаимодействии с огнем и горючими поверхностями разлагаются, образуя высокотоксичные продукты.

Двуокись углерода (R744) – новый хладагент (обновлено 26.11.2019)

Глава 9: Двуокись углерода (R744) – новый хладагент (обновлено 26.11.2019)

Глава 9: Двуокись углерода (R744) – Новое Хладагент

Введение и обсуждение

В первые дни холодильной техники два Обычно используемыми хладагентами были аммиак и диоксид углерода. Оба были проблематично – аммиак токсичен, а углекислый газ требует чрезвычайно высокое давление (от 30 до 200 атмосфер!) для работы в холодильный цикл, и поскольку он работает по транскритическому циклу температура на выходе компрессора чрезвычайно высока (около 160 ° C). Когда фреон 12 (дихлордифторметан) был обнаружил, что он полностью стал предпочтительным хладагентом. это чрезвычайно стабильная, нетоксичная жидкость, которая не взаимодействует с смазка компрессора, и работает при давлениях всегда несколько выше атмосферного, так что в случае утечки воздух будет не просачиваться в систему, поэтому можно заряжать без необходимости применить вакуум.

К сожалению, когда хладагент в конечном итоге утекают и пробиваются к озоновому слою ультрафиолетовое излучение разрушает молекулу, высвобождая высокоактивные радикалы хлора, которые помогают разрушить озоновый слой.Хладон 12 с тех пор запрещен. от использования в глобальном масштабе, и был по существу заменен на не содержащий хлора R134a (тетрафторэтан) – не такой стабильный, как фреон 12, однако он не имеет озоноразрушающих свойств.

Однако недавно международная научная консенсус заключается в том, что глобальное потепление вызвано энергетикой человека. деятельности, и различные искусственные вещества определяются на основе Global Потенциал потепления (GWP) со ссылкой на диоксид углерода (GWP = 1). Было обнаружено, что R134a имеет GWP 1300. а в Европе через несколько лет автомобильный кондиционер системам будет запрещено использовать R134a в качестве хладагента.

Новая горячая тема – возвращение к двуокиси углерода в качестве хладагент. Две предыдущие основные проблемы высокого давления и на самом деле оказывается, что высокая температура компрессора является предпочтительной. В очень высокое давление цикла приводит к высокой плотности жидкости во всем цикл, позволяющий проводить минимизацию систем для того же тепла требования к мощности накачки.Кроме того, высокая температура на выходе позволит мгновенно разморозить лобовые стекла автомобилей (мы не придется подождать, пока двигатель автомобиля прогреется) и может использоваться для совмещенное отопление помещений и водяное отопление в быту.
См. на следующие соответствующие веб-ресурсы:
Кондиционер Отопление и холодильное оборудование (ACHR) Новости: CO2 в качестве хладагента: транскритический цикл
вездесущая Википедия: Sustainable автомобильный кондиционер
Здание Зеленый: А Тепловой насос, использующий диоксид углерода в качестве хладагента
Emerson Климатический разговор: CO2 в качестве хладагента (включает серия из 13 постов)
Danfoss: Natural Хладагенты – CO2
Экологические Лидер: Автопроизводители Разработка системы кондиционирования воздуха на основе CO2 (включая Volkswagen, Daimler, Audi, BMW и Porsche)

Таблицы свойств двуокиси углерода (R744)

Нам не удалось найти опубликованных таблиц для Хладагент на основе двуокиси углерода (R744), поэтому мы решили создать собственный. Следующий набор таблиц был разработан с использованием программного обеспечения от NIST (Национальный институт стандартов и технологий) и был организован в формате, подходящем для оценки охлаждения и тепловые насосы

Термодинамический Свойства диоксида углерода R744

Диаграмма

P-h для двуокиси углерода (R744)

Диаграмма

h-s для двуокиси углерода (R744)

Система теплового насоса с использованием угля Диоксидный хладагент (R744)

Помимо того, что это экологически безвредная жидкость, использование углекислого газа в домашних условиях может иметь значительные преимущества окружающая среда системы кондиционирования / теплового насоса.Рассмотрим следующие схема системы:

Обратите внимание, что помимо использования в качестве воздуха кондиционера / обогревателя, высокая температура на выходе компрессора может использоваться для обеспечения горячей водой со значительной экономией по сравнению с обычный газовый или электрический водонагреватель. Таким образом, поток тепла к водонагреватель охлаждает газ от 160 ° C до 70 ° C, а тепло поток в обогреватель еще больше снижает температуру газа до 45 ° C.

Для определения энтальпии на выходе станции (4) необходимо рассмотреть уравнение энергии применительно к внутреннему теплообменник.Поскольку мы предполагаем, что он внешне адиабатический, все теплопередача внутренняя, как показано ниже:

Отрисовка всех процессов по приведенной выше схеме на P-h диаграмма получаем следующую диаграмму. Обратите внимание на эскизы на диаграммах различных компонентов, а также внутренний теплообменник, показывающий тепловой поток от газоохладителя выход (3) – (4) на вход компрессора (6) – (1).

Проблема 9.1 – Используйте R744 таблицы свойств хладагента для оценки следующего:

• а) Определить работу сделано на компрессоре [97 кДж / кг].

• б) Определить тепло отказано в водонагревателе [164 кДж / кг], и это отклонено в пробел нагреватель [97 кДж / кг].

• c) Определите Коэффициент полезного действия водонагревателя [COP _hw = 1,7] и обогреватель [COP _{, пространство} = 1] (Напомним, что COP определяется как желаемая теплоотдача, разделенная на по проделанной работе на компрессоре).

• г) Определите коэффициент полезного действия кондиционер [COP _{a / c} = 1.7]. (Примечание на диаграмме P-h что внутренний теплообменник значительно увеличивает мощность кондиционера.)

Задача 9.2 – Для Следуя дополнительным вопросам, можно предположить, что компрессор мощность 1кВт. (Примечание – мы можем использовать значения COP, чтобы ответить на эти вопросы – нам не нужно оценивать массовый расход хладагент):

• a) Определите, как долго потребуется, чтобы нагреть 100 литров воды в баке от 30 ° C до 60 ° C [2 часа]

• б) Летом месяцев, когда кондиционер работает, определите объемный расход воздуха [5.1 м ³ / мин] протекает через охлаждающий канал испарителя, чтобы уменьшить температура воздуха от 30 ° С до 13 ° С. (Примечание – предположим, что давление 100 кПа и температуре 25 ° C для оценки удельного объема воздух)

• c) В зимние месяцы, когда тепловой насос работает, и используя тот же вентилятор, что и выше, определите увеличение температура воздуха [10 ° C] протекает через канал отопления помещения.

Проблема 9.3 – Обратите внимание, что компрессор не следует изэнтропическому процессу. Это Практическая система с данными, адаптированными из предыдущего Visteon Corp. автомобильная конструкция с кондиционером. В этом упражнение вам следует сделать следующее:

• Нанесите процесс компрессора (1) – (2) на энтальпия-энтропия ( ч-с ) диаграмма приведена выше. Постройте также изоэнтропический компрессорный процесс. и (используя таблицы свойств) определить изоэнтропию компрессора. КПД η _C .Напомним, что изоэнтропический КПД компрессора η _C определяется как изоэнтропическая работа, выполняемая на компрессоре. компрессор делят на реально проделанную работу. Укажите как выполненная изоэнтропическая работа и фактическая выполненная работа на h-s диаграмма. [η _C = 74%]

Проблема 9,4 – A R744 (CO2) Домашняя геотермальная энергия Тепловой насос – Хорошо известно, что всего на несколько метров ниже круглый год постоянная температура поверхность земли.В этой задаче мы хотим оценить систему который предназначен для использования этого подземного источника тепла для преимущество.

______________________________________________________________________________________

Инженерная термодинамика, Израиль Уриэли под лицензией Creative Commons Attribution-Noncommercial-Share Alike 3.0 США Лицензия

Фреон

– Викисловарь

Английский [править]

Альтернативные формы [править]

Этимология [править]

Обобщение торговой марки Chemours «Фреон.”Согласно Флуду, название образовалось из замораживания и произвольного суффикса -на . Флуд, W.Э., Истоки химических названий, Лондон: Oldbourne Book Co., 1963.

Анаграммы [править]

---

Существительное [править]

фреон м

1. фреон

Дополнительная литература [править]

• фреон в Kartotéka Novočeského lexikálního archivu
• фреон в Slovník spisovného jazyka českého , 1960–1971, 1989

---

Произношение [править]

• IPA ^(ключ) : / ˈfreːɔn /
• Расстановка переносов: fre‧on

Существительное [править]

фреон м ( во множественном числе фреон )

1. Фреон

---

Древнеанглийский язык [править]

Глагол [править]

фреон (контрактный)

1. Альтернативная форма фреган

---

Этимология [править]

С англ. фреон .

Произношение [править]

Существительное [править]

фреон м дюйм

1. фреон (негорючий хладагент)

Cклонение [править]

Производные термины [править]

Дополнительная литература [править]

• фреон в Wielki słownik języka polskiego , Instytut Języka Polskiego PAN
• фреон в польских словарях в PWN

---

румынский [править]

Этимология [править]

С французского fréon

Существительное [править]

фреон м ( во множественном числе фреон )

1. фреон

Cклонение [править]

---

Западно-Фризский [править]

Этимология [править]

Из старофризского friōnd , friūnd , из прото-западногерманского * friund , из протогерманского * frijōndz .

Произношение [править]

Существительное [править]

фреон c ( множественное число freonen , уменьшительное freontsje )

1. друг (мужчина)
   • 1978 , Nije Fryske Bibeloersetting , 2 Царств 15:37:

     Sa kaam Davids freon Chûsai yn ’e stêd oan, krekt doe’t Absalom yn Jeruzalem oankaam.

     Итак, друг Давида Хусай вошел в город, как Авессалом вошел в Иерусалим.

Производные термины [править]

Дополнительная литература [править]

• «фреон», в Wurdboek fan de Fryske taal (на голландском языке), 2011

r407c хладагент wikipedia Для более прохладной атмосферы

О продуктах и ​​поставщиках:


 Купите хладагент  r407c wikipedia  на Alibaba. com, которые обеспечивают мощное охлаждение в различных сценариях. Хладагент  r407c википедия  - это алкен, алкил, бензол и их производные.Хладагент  r407c wikipedia  подходит для переменного тока с несколькими сплит-системами, переменного тока для легкой центральной системы и для коммерческого переменного тока.

 Вся важная информация о хладагенте  r407c wikipedia  отображается на Alibaba.com, чтобы вы могли принять осознанное решение. Химические и физические свойства, такие как молекулярная формула, молекулярная масса, точка кипения, критическая плотность, критическое давление и т. Д., Указаны в списке, чтобы вы могли убедиться в правильном качестве, отвечающем вашим потребностям.  r407c хладагент wikipedia  доступен в нескольких классах, таких как сорт реагента, сорт для сельского хозяйства, сорт для пищевых продуктов, сорт для промышленности, сорт для медицины и т. Д.Применение хладагента  r407c википедия  варьируется от промышленного хладагента, бытового хладагента, растворителя, пестицидов, красителей, производства других химикатов и т.  Д.

 Другие важные соображения для хладагента  r407c wikipedia  включают чистоту, невоспламеняемость, нетоксичность, экологичность и другие меры предосторожности для таких случаев, как опасность при вдыхании. Доступны в различной упаковке; некоторые из них одноразовые и одноразовые, другие - многоразовые.Убедитесь, что ваши автомобили всегда освежаются. Избавиться от тошнотворных ощущений и дискомфорта можно с помощью хладагента  r407c википедия .  r407c хладагент wikipedia  также находит применение в качестве аэрозолей, чистящих средств, вспенивающих агентов, промышленных растворителей и основного компонента бензина и топлива для реактивных двигателей.

 Если вы работаете в бизнесе, то найдите интересный хладагент  r407c из wikipedia  и предложения на Alibaba.com.  r407c хладагент wikipedia  поставщики и оптовые торговцы со всего мира должны покупать сейчас и не упускать из виду продукцию высшего качества.


Циклы охлаждения – Механическая инженерия: термодинамика

Хорошо известно, что тепло течет в направлении снижения температуры, то есть из области высоких температур в область низких температур.

Но обратный процесс (т.е. передача тепла от низкой температуры к высокой) не может происходить сам по себе (определение второго закона Клауссиуса). Для этого процесса требуется специальное устройство под названием Холодильник.

Холодильник и тепловой насос

Еще одно устройство, передающее тепло от низкой температуры к высокой, – это тепловой насос.Циклы теплового насоса и холодильника очень похожи. Разница в их целях.

Обратный цикл Карно

Цикл Карно – это полностью обратимый цикл, который состоит из двух обратимых изотермических процессов и двух изоэнтропических процессов.

Он имеет максимальную эффективность для заданного температурного предела.

Поскольку это обратимый цикл, все четыре процесса могут быть обращены вспять. Это изменит направление теплового и рабочего взаимодействия на противоположное, создавая цикл охлаждения.
Цикл состоит из

1-2: Изотермический теплообмен от холодной среды к хладагенту (испаритель)

2-3: Изэнтропическое (обратимое адиабатическое) сжатие

3-4: Изотермический отвод тепла (конденсатор)

4-1: Изэнтропическое расширение

Практические трудности цикла Карно

сжатие двухфазной смеси от 1-2

Расширение от 4-1 приводит к очень влажному хладагенту, вызывая эрозию лопаток турбины.

Холодильный цикл с идеальным сжатием пара

Непрактичность обратного цикла Карно может быть устранена с помощью:

полное испарение хладагента перед его сжатием

замена турбины дроссельной заслонкой

косвенно; изотермические процессы заменяются процессами постоянного давления.

Цикл состоит из:

1-2: Изэнтропическое сжатие

2-3: Отвод тепла при постоянном давлении (конденсатор)

3-4: Адиабатическое расширение в дросселе

4-1: Поглощение тепла при постоянном давлении (испаритель)

Процесс дросселирования

Представьте себе процесс с установившимся потоком, при котором ограничение вводится в выкидную линию или трубу. В результате происходит падение давления. Процесс необратим.

Применение SFEE:

Следовательно, h3 = h2

График давление-энтальпия

Идеальный цикл сжатия пара состоит из двух процессов с постоянным давлением и одного процесса с постоянной энтальпией. Поэтому в предварительных расчетах цикла особенно полезны диаграммы давление-энтальпия.

Фактический цикл сжатия пара

Два основных отличия от идеального цикла:

Трение жидкости, вызывающее падение давления

Передача тепла в окружающую среду или из нее.

1-2: Необратимое и неадиабатическое сжатие хладагента. Передача тепла от окружающей среды к хладагенту è Энтропия увеличивается (S2> S1).

1-2 ‘: передача тепла от хладагента к окружающей среде è S2’

2-3: Падение температуры (и давления) из-за трения жидкости и теплопередачи

3-4: Падение давления в конденсаторе из-за гидравлического трения

4-5: перепад температуры и давления (как в 2-3)

5-6: Процесс дросселирования

6-7: Дроссельная заслонка и испаритель обычно расположены очень близко друг к другу, поэтому падение давления в соединительной линии невелико.

Термодинамика В начало

Экологически безопасные альтернативы ГФУ

Коммерческое охлаждение

Коммерческие холодильные установки включают автономное оборудование, компрессорно-конденсаторные агрегаты и централизованные системы.

Сменное оборудование, используемое в небольших магазинах и супермаркетах, такое как торговые автоматы, работающие на углеводородах, в последние годы стало доступно во всем мире. Также были представлены системы на основе CO ₂ .

В больших холодильных системах для супермаркетов («централизованные системы») каскадные системы CO ₂ являются альтернативой обычно используемым системам с ГФУ во многих климатических условиях.

Углеводороды также оказались высокоэффективной альтернативой в большинстве приложений при высоких температурах окружающей среды, за исключением более крупных конденсаторных агрегатов.

Централизованные системы

	Вещество	GWP	Состав	Группа безопасности	Замена для
Природный хладагент	R2 2 )	3 – 1	– – –	A3 B2L A1	R134a, R404A, R407A R134a, R404A, R407A R134a, R404589	9057A Смеси	R448A R449A	1387 1397	R32 / 125 / 1234yf / 1234ze (E) / 134a R32 / 125 / 1234yf / 134a	A1 A1	R404A401 90densing1 R404A 9 Вещество GWP Состав Группа безопасности Замена для Natural refr игранты R290 (пропан) R744 (CO 2 ) R717 (аммиак) 3 1 – – – – A3 A1 B2L R134a, R40417, R407A , R404A, R407A R134a, R404A, R407A Смеси ГФУ-ГФО R448A R449A R452A * R454C R513A 1387 1 1217 148 R513A 1387 1397 148 (E) / 134a R32 / 125 / 1234yf / 134a R32 / 125 / 1234yf R32 / 1234yf R1234yf / 134a A1 A1 A1 A2L A1 R404A R404A R404A R404A R404A R404A 905 * Для низкотемпературных применений Что означает фреон – Определение фреона Примеры использования “freon”. Как выяснилось, на свалку сбрасывали не всегда чистый ацетон, больничные отходы, ветеринарные остатки, химические бочки и, по некоторым данным, фреон и асбест. Это было похоже на что-то из инопланетного мира с его длинными лабиринтами подиумов, фреоновыми трубами, трубопроводами и сумасшедшим 136-футовым падением на грохочущие блоки питания внизу. Прерыватель цепи находился с другой стороны фреоновых насосов слева от корпуса. Это похоже на то, что сделала Du Pont Corporation, когда в 1974 году было опубликовано первое исследование, показывающее, что их продукт Freon разрушает защитный озоновый слой. Это был изрядный пригородный способ вынести мусор на кухне – выпустить хладон из холодильника. Детектив по телефону объяснил, как кто-то распылял баллончик с фреоном в замок с замком, а затем постучал по замку холодным долотом, чтобы разбить цилиндр. В карманах были баллончик с фреоном , скремблер, лазерный фонарик и ультразвуковой свисток. Это было похоже на что-то из инопланетного мира с его длинными лабиринтами подиумов, фреоновыми трубопроводами и головокружительным 136-футовым падением на грохочущие блоки питания внизу. Вентиляционные отверстия фреона все еще изрыгали клубящийся туман сквозь красноту, и по высокому гудению генераторов Сьюзан знала, что Crypto работает на резервном питании. Прерыватель цепи находился с другой стороны фреоновых насосов слева от корпуса. Фактор ошибки тогда гарантировал, что в то же время должна быть утечка газа фреона . Закрытая территория была залита газообразным аргоном, и Фреон начал распыление на плутоний, чтобы сохранить все в надлежащей изотермической тепловой среде. Возникшая в результате сонливость в судовой роте вызвала завышенную коррекцию доли кислорода: в одной из холодильных машин с фреоном вспыхнул пожар. Как избавиться от запаха в холодильнике Как избавиться от неприятного запаха в холодильнике? Как дезодорировать холодильник? Уберите все продукты, обеспечив надлежащее хранение в холодильнике, чтобы предотвратить порчу.Отключите холодильник от сети и после тщательной очистки оставьте дверцу открытой для свежего воздуха. Вы можете положить внутрь пищевую соду, лимоны, древесный уголь или наполнитель для кошачьего туалета, чтобы поглотить стойкий запах. Как избавиться от запаха холодильника естественным путем? 2. Наполните миску пищевой содой и оставьте ее в холодильнике Наполните миску пищевой содой. Поместите это в холодильник и закройте дверцу. Дать посидеть пару часов. Если неприятный запах сохраняется, попробуйте посыпать полки пищевой содой и оставить на два часа. Как избавиться от запаха в холодильнике и морозильной камере? Если запах остается, попробуйте один из следующих методов: Поставьте противни с активированным углем, чистый наполнитель для кошачьего туалета или пищевую соду на полки холодильника или морозильника . Дайте прибору поработать 2–3 дня пустым.Активированный уголь можно купить в магазинах, торгующих принадлежностями для аквариумов и террариумов. Чем пахнет утечка фреона? Чем пахнет фреон ? Утечка фреона пахнет охлаждающей жидкостью в вашей машине и имеет слегка сладковатый аромат. Утечка фреона может быть токсичным. Если вы подозреваете утечку хладагента , поговорите со своим местным подрядчиком по ОВКВ, который может использовать детектор утечки фреона , чтобы найти и устранить проблему. Вреден ли запах фреона? Фреон – газ без вкуса и запаха.При глубоком вдыхании он может отрезать жизненно важный кислород для ваших клеток и легких. Ограниченное воздействие – например, попадание жидкости на кожу или дыхание возле открытого контейнера – наносит лишь незначительный вред . Однако вам следует избегать любого контакта с этими типами химикатов. Как узнать, есть ли утечка фреона? Признаки вашего AC Утечка фреона Низкий расход воздуха. Когда в вашей системе кондиционирования воздуха заканчивается хладагент, она не производит столько холодного воздуха, сколько обычно. AC Дует теплый воздух. Скопление льда на медных трубопроводах или змеевике испарителя. Высокие счета за электричество. Вашему дому требуется больше времени, чтобы остыть. Как узнать, течет ли мой хладагент? 5 признаки утечки хладагента AC Потеря мощности охлаждения. Регистрирует, что не дует холодный воздух. Шипение из вашего внутреннего блока. Катушки заморожены. Утечка хладагента AC приравнивается к завышенным счетам за электричество. Может ли утечка хладагента вызвать заболевание? Несмотря на то, что фреон не имеет вкуса и запаха, он оказывает большое влияние на ваш воздух и здоровье. Отравление хладагентом – серьезное заболевание, которое может привести к затрудненному дыханию, головным болям, тошноте и рвоте, раздражению кожи и глаз, а также кашлю. Сколько стоит устранение утечки хладагента? Средняя стоимость устранения утечки фреона составляет от 200 до 1000 долларов.Когда есть отверстия или коррозия на змеевиках, где живет хладагент , происходит утечка . Хладагент важен для AC . Если уровень слишком низкий, воздух не может быть должным образом охлажден. Где чаще всего происходит утечка фреона? Общие места утечки хладагента От до происходят в домашней системе кондиционирования воздуха: Змеевик испарителя. Конденсаторный змеевик. Осушитель на линии всасывания. Что произойдет, если вы вдохнете фреон? Легкие симптомы воздействия фреона включают возбудимость, головокружение, изменения частоты сердечных сокращений и головные боли.Поверхность горла или носа может раздражаться, и горло может опухать. Боль в любых открытых слизистых оболочках, таких как рот, горло или глаза, часто возникает после воздействия. Что делать при утечке фреона? Если вы обнаружите утечку фреона внутри вашего дома , сначала уберите из дома всех детей и домашних животных. Затем откройте ваши окна и двери и используйте вентилятор , если имеется , чтобы выдувать загрязненный воздух на улицу.Вызовите технического специалиста по номеру , чтобы получить , чтобы устранить утечку , и , чтобы заправить систему хладагентом. Какой детектор утечки хладагента самый лучший? Лучший детектор утечки хладагента Обзоры и рекомендации 2020 Лучшее Всего. Inficon TEK-Mate Детектор утечки хладагента . Лучшее значение . LotFancy Детектор утечки фреона хладагента . Поощрительное упоминание. Fieldpiece обогреваемый диод Детектор утечки хладагента – SRL8. Чем пахнет фреон в доме? Хладон обычно проходит через замкнутые медные катушки в блоке переменного тока, но эти катушки могут сломаться и привести к утечке охлаждающей жидкости переменного тока. Утечка фреона будет производить запах между сладким и хлороформом. Если вы подозреваете утечку фреона , поговорите со специалистом, который может использовать течеискатель фреона , чтобы помочь решить проблему. Можно ли устранить утечку фреона? Во многих случаях наиболее постоянным решением для ремонта является замена всего змеевика испарителя вместо того, чтобы приваривать точечные отверстия во всей системе. Сварка небольшой утечки может стоить несколько сотен долларов, и в большинстве случаев другие утечки обнаружатся позже; в конечном итоге обходится дороже. Как закрыть утечку фреона? Можно ли устранить утечку змеевика испарителя? Чтобы заменить змеевик и устранить утечку змеевика испарителя , технический специалист должен будет собрать оставшийся газообразный хладагент и припаять новый змеевик после демонтажа кондиционера.Также необходимо добавить или заменить фильтр / осушитель для поглощения влаги и загрязнений. Как узнать, протекает ли змеевик испарителя? Признаки повреждения змеевика испарителя Компоненты Воздух, поступающий из вентиляционных отверстий , теплый. Кондиционер часто запускается и останавливается, но не охлаждает ваш дом должным образом. Кондиционер не включается. Утечка хладагента около компонентов внутренней системы охлаждения . Необычные шумы от системы охлаждения , такие как стук или шипение. . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
