Swegon GOLD RX 08 Top

Все

Статьи

11 Декабря 2017

Расчет и выбор приточно-вытяжных систем вентиляции

11 Декабря 2017

Виды вытяжных вентиляторов

Описание Характеристики Стоимость установки

Вентиляционная установка Gold RX 08 Top, оснащенная роторным рекуператором, –  энергосберегающая и эффективная при эксплуатации воздухообменная система, предназначенная для вентиляции жилых, общественных помещений и зданий.Она  сочетает в себе как удобство эксплуатации, так и  надежность и функциональность. В  корпусе установки размещаются приточный, а также вытяжной вентиляторы, воздушные фильтры и некоторые другие составляющие, обеспечивающие вентиляцию в помещении. Имеет встроенную автоматизированную систему, которая позволяет легко регулировать работу системы и поддерживать заданные параметры.Система обладает новыми уникальными возможностями: режимом ночной рециркуляции, управлением заслонками воздухораспределителя, управлением охлаждающими  балками.

Преимущества Swegon GOLD RX 08 Тор:

• КПД утилизации составляет до 85 процентов,
• обеспечивает воздушный расход до 3600 м. куб. в час,
• возможно регулирование скорости ротора,
• компактные размеры,
• энергосберегаемость,
• уровень шума 27 дБА,
• высокоэффективный роторный утилизатор,
• вентилятора оборудован непосредственным приводом,
• имеются фильтрующие элементы,
• расширенная область применения с возможностью энергосбережения,
• встроена система автоматики с большим количеством  функций.

Характеристики

Тип вентустановки:	Приточная установка, с электрическим нагревателем
Производительность:	2000 м³/ч
Полное статическое давление	480 Па
Комплектация:	Фильтр класса G4 на входе притока
	Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
	Встроенная цифровая автоматика
	Пульт управления с дисплеем
	Термо- и шумоизолированный корпус
	Вентилятор EBMPapst серии EC (инверторный)
	VAV-совместимая вентустановка
Возможные варианты исполнения:
Сторона подключения:	Левая; Правая
Тип крепления:	Подвесная
Люки обслуживания:	Слева; Справа
Напряжение:	380 В / 3 фазы
Мощность нагревателя:	15. 0 кВт
Возможные мощности нагревателя:	15 кВт / 22.5 кВт
Габариты (ШxВxД):	680 x 330 x 1720 мм
Масса:	60.0 кг

Цена установки

Стоимость установки Swegon GOLD RX 08 Top необходимо уточнять у менеджера по телефону: 8(499)235-57-89 8(495)748-53-09

Роторный рекуператор Swegon – компания Размах

Шведский концерн Swegon, один из крупнейших европейских производителей вентиляционного оборудования различного назначения, специализируется на производстве профессиональных воздухораспределительных устройств, периферийных климатических систем, а также регулирующей аппаратуры к ним.

Оборудование фирмы Swegon предназначено для создания и поддержания заданного микроклимата в домах, квартирах, офисах, ресторанах, заводских цехах школах, детсадах, магазинах и других помещениях.

Техника SWEGON GOLD, SWEGON COMPACT произведена в Швеции и имеет исключительные технические параметры: КПД утилизации тепла достигает 85%, компактные размеры большинства установок, низкий уровень шума, а также огромные возможности встроенной автоматики.

GOLD – агрегаты с альтернативными утилизаторами тепла: GOLD RX GOLD PX GOLD CX

В дополнение к агрегатам GOLD c роторными утилизаторами «Reconomic»появились установки с пластинчатыми, а также с батарейными утилизаторами тепла. В агрегатах с пластинчатыми и батарейными утилизаторами исключен риск замерзания утилизатора тепла при низкой наружной температуре и повышенной влажности в помещении. Встроенная автоматика IQnomic подсчитывает низшую разрешенную температуру для утилизатора с учетом влажности воздуха и на основе этих расчетов управляет вypass-заслонкой или вентилем шунта.

GOLD RX – агрегат с роторным утилизатором RECOnomic

Самый эффективный в отрасли утилизатор, с температурным КПД до 85% при равных расходах притока и вытяжки, а также малым сопротивлением. Типоразмерный ряд установок серии GOLD увеличен до 22 000 м3/ч. Запатентованная Swegon функция ECO Flow – основа нового мощного утилизатора. Утилизация холода в теплое время года, высокоэффективный шаговый двигатель, низкие эксплуатационные расходы.

GOLD PX с пластинчатым утилизатором – уникальная система противозамерзания

Исключен риск замерзания пластинчатого утилизатора тепла при низкой наружной температуре и повышенной влажности в помещении. Оптимальная утилизация тепла круглый год – оптимальные эксплуатационные расходы системы.

GOLD CX с батарейным утилизатором – экономия времени и денег при монтаже

Система заполнена жидкостью, отрегулирована и тестирована на заводе. Высокоэффективная защита от замерзания батарейного утилизатора тепла

Приточно-вытяжные установки GOLD – это комплектные агрегаты для комфортной вентиляции производительностью от 700 до 22 000 м3/ч., – 7 физических размеров, 13 типоразмеров.

Установки имеют утилизатор тепла роторного типа, аксиально-радиальные вентиляторы с непосредственным приводом, фильтры приточной и вытяжной частей, “интеллектуальную” встроенную автоматику.

Применяемые вентиляторы дают выровненный по скорости поток воздуха, что позволяет подсоединить отводы воздуховодов под углом 90° и 180° непосредственно к установке без потерь давления и без применения шумоглушителя, что дает возможность максимально уменьшить размеры венткамеры, и таким образом, снизить размеры инвестиций и эксплуатационные расходы.

Применяемый роторный рекуператор имеет очень высокий КПД утилизации тепла – до 85% при равных расходах воздуха. Это достигается за счет большой поверхности теплоотдачи и специальной конструкции утилизатора тепла. Ротор теплоутилизатора отличает также высокая прочность.

Агрегаты можно использовать при особо низких температурах наружного воздуха (например, в условиях Крайнего Севера) и при этом избегать обмерзания рекуператора. Это лучший пример энергосбережения.

Приточный и вытяжной агрегаты GOLD SD

Серия GOLD пополнилась приточными и вытяжными агрегатами. Высокоэффективные вентиляторы и “интеллектуальная” автоматика обеспечивают минимальные эксплуатационные расходы. Новые приточные и вытяжные агрегаты GOLD SD (Single Direction) могут использоваться отдельно либо вместе, что дает еще больше возможностей при организации системы вентиляции. Основные принадлежности GOLD SD – общие для всей серии GOLD. Автоматика IQnomic с множеством необходимых и уникальных функций – также стандартна в GOLD SD и продолжает традицию энергосберегающих экономичных систем Swegon.

Область применения:

GOLD SD применяется для комфортной вентиляции в случае необходимости конструктивного разделения секций притока и вытяжки, либо необходимости применения только одной из двух секций. Для полного либо частичного обогрева временно неиспользуемого (например, ночью) помещения, агрегат комплектуется камерой смешения и догревающим калорифером. Агрегат, с соответствующим набором принадлежностей, может размещаться вне здания.

Воздухоподготовительные системы серии COMPACT

COMPACT Air и COMPACT Heat

Комплектные воздухоподготовительные агрегаты со встроенным воздухораспределителем и системой автоматики, которые монтируются непосредственно в обслуживаемом помещении, и предназначены для комфортной вентиляции: залов для лекций и конференций, детсадов, небольших офисов, магазинов, ресторанов и подобных общественных помещений. Встроенный воздухораспределитель дает возможность изменять картину распределения воздуха. Интеллектуальная автоматика готова к коммуникации с главной системой управления. Воздуховоды наружного и вытяжного воздуха присоединяются к верхней панели агрегата и выводятся через стену. При изменении назначения помещения, агрегат можно легко переместить. Функции встроенной автоматики готовы для экономичной работы. COMPACT Heat, в отличие от COMPACT Air, имеет функцию подогрева приточного воздуха.

COMPACT Unit и COMPACT Top

Комплектные воздухоподготовительные агрегаты со встроенной автоматикой, которые могут использоваться для комфортной вентиляции небольших помещений: офисов, школ, детсадов, магазинов и подобных. COMPACT Unit и COMPACT Top дают возможность очень компактного монтажа. Присоединения воздуховодов у COMPACT Unit находятся на торцевых сторонах агрегата, а у COMPACT Top на верхней панели агрегата. Поэтому тип агрегата может выбираться, исходя из доступной монтажной площади и возможностей подвода воздуховодов. COMPACT Unit и COMPACT Top – это агрегаты, поставляемые в едином корпусе. Если требуются дополнительные функциональные части (например, заслонка или охлаждающий теплообменник), то они устанавливаются в воздуховоде. COMPACT Unit и COMPACT Top могут также применяться для охлаждения и догрева. Оборудование для охлаждения и догрева заказывается дополнительно.

Все агрегаты серии COMPACT оснащены роторным утилизатором тепла RECOnomic, одним из самых эффективных на рынке. RECOnomic характеризуется высоким температурным КПД (до 85%), низким перепадом давления. RECOnomic приводится в движение шаговым двигателем, обеспечивающим высокую точность управления скоростью вращения и, значит, уровнем утилизации тепла. Это позволяет значительно снизить эксплуатационные расходы системы обогрева и охлаждения здания. Энергоэффективные вентиляторы оснащены EC двигателями с высокой эффективностью во всей рабочей зоне. Вентиляторы очень компактны и малошумны. Агрегаты COMPACT оснащены pleat-фильтрами класса F7 с автоматической функцией контроля.

Система автоматики COMPACT IQnomic управляет вентиляторами, утилизатором тепла, температурой, расходами воздуха, временем работы системы. Использование IQnomic означает значительную экономию затрат на проектирование, программирование, наладку и монтаж системы в сравнении с традиционными системами управления и диспетчеризации.

Система обработки воздуха – Swegon Северная Америка

Самая энергоэффективная вентиляционная установка на рынке с уникальной комплексной и интуитивно понятной системой управления.

Самая энергоэффективная вентиляционная установка на рынке с уникальной комплексной и интуитивно понятной системой управления.

Типы кондиционеров | Улучшенный корпус  | Элементы управления  | Вентиляторы  | Аксессуары  | Сертификация

Типы кондиционеров | Улучшенный корпус  | Элементы управления  | Вентиляторы  | Аксессуары  | Сертификация

Для любых потребностей есть GOLD

Установки Swegon GOLD предназначены для энергоэффективной комфортной вентиляции.

Для обеспечения превосходной производительности мы разрабатываем собственные компоненты, такие как роторный теплообменник, крыльчатка вентилятора и контрольное оборудование. Коммерческое или торговое строительство? Общественные помещения или жилая недвижимость? Независимо от вашего сегмента, есть модель, которая подойдет вам лучше всего. Наш непревзойденный опыт и поддержка, естественно, включены, от планирования до ввода в эксплуатацию и до заселения.

ЗОЛОТО RX

ЗОЛОТО PX

ЗОЛОТО SD

7 9000 027   – 0

Теплообменники	Роторный	Противоточный пластинчатый
Управление и системная интеграция
Наружная установка (опция)
Верхнее соединение			–
L-концепция			–
Опция разделения воздушных потоков	–
Адаптируется для гигиеничного исполнения (опция)
Общие возможности настройки
0 3  Рекуперация энергии 7		–
Внутренняя герметичность

Корпус 5 90d

Основой отличной приточно-вытяжной установки является корпус.

Версия GOLD F предлагает множество улучшений для повышения производительности и гибкости.



GOLD Версия F Серая отделка

Новая текстурированная серая отделка обеспечивает улучшенную защиту, но при этом выглядит так же хорошо, как и работает.

Блок GOLD с композитными (верхнее фото) петлями и ручками для скрытого монтажа

Расположение дверей в блоках GOLD обеспечивает максимальный доступ даже в ограниченном пространстве. Доступ ко всем внутренним компонентам осуществляется с одной стороны, поэтому размещение у стены или в углу не представляет проблемы. Дверные ручки версии F в целях безопасности монтируются заподлицо и обеспечивают двухэтапный процесс открывания. Первый шаг удерживает дверь слегка приоткрытой, позволяя снять любое давление, а второй шаг позволяет двери открыться более чем на 9 градусов.0 градусов для сервисной доступности.

Композитные шарниры значительно уменьшают тепловые мосты. Тепловые мосты приводят к тепловым потерям и тепловыделению через шкаф, снижая производительность и увеличивая эксплуатационные расходы.

Требования к производительности любого шкафа вентиляционной установки заключаются в том, чтобы обеспечить наименьшую утечку воздуха и наименьшие возможные потери тепла/потери/притока. Низкая утечка экономит энергию вентилятора, а улучшенные тепловые характеристики снижают затраты на обогрев и охлаждение. Усовершенствованная конструкция шкафа, используемая в GOLD, протестирована на соответствие стандарту Eurovent EN 1886 – Вентиляция зданий – Приточно-вытяжные установки – Механические характеристики.

Блок GOLD имеет самые высокие рейтинги по утечке воздуха из шкафа и стеллажа для фильтров, при этом обеспечивая отличные тепловые характеристики и низкий уровень шума.

Негерметичность фильтра: F9
Тепловые мостики: TB2.
Тепловая передача: T2.

Механическая прочность: D1. F

УЗНАТЬ БОЛЬШЕ

Механические характеристики вентиляционной установки

Помимо рекуперации энергии и производительности вентилятора, производительность вентиляционной установки также может измерять свойства шкафов. Блоки GOLD протестированы в соответствии со стандартом Eurovent EN 1886 на утечку и тепловые характеристики.

Подробнее

Наружный блок GOLD

Не во всех проектах предусмотрено место для механического оборудования. Поэтому блоки GOLD можно размещать как внутри, так и снаружи помещений. Верхняя панель блока GOLD нависает над дверями, и вместе с улучшенными дверными ручками блок GOLD можно использовать в любую погоду.

Панель крыши GOLD со встроенным водосточным желобом

Усовершенствованная конструкция крыши включает в себя тройные ломаные панели крыши для защиты от непогоды и встроенный водосточный желоб для отвода дождя от зоны двери.

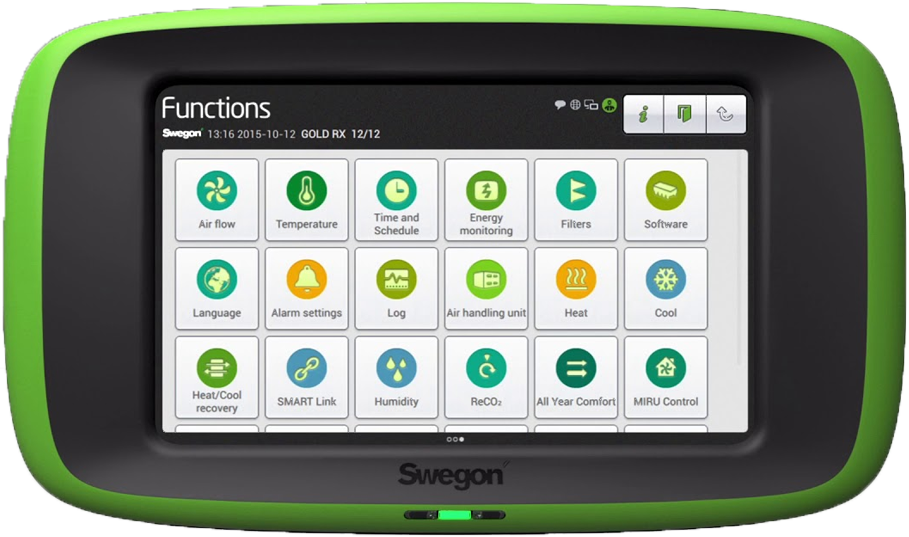

Простой и умный iQlogic



Умная система также должна быть простой для пользователя. Система управления IQlogic с отмеченным наградами пользовательским интерфейсом и удобным ручным терминалом IQnavigator позволяет легко раскрыть весь потенциал GOLD. Естественно, GOLD готов к онлайн-подключению и связи с главной системой управления. Благодаря нашему встроенному Wi-Fi вы можете подключиться к функциям управления устройством через свой смартфон или другие мобильные устройства.

Контроллер IQLogic содержит более 60 алгоритмов управления, позволяющих настроить его в соответствии с потребностями вашего проекта. Для получения дополнительной информации о доступных управляющих последовательностях нажмите здесь.

Веб-демонстрация



Эта функция позволяет протестировать систему управления в устройстве GOLD с помощью интернет-браузера.

Для входа используйте следующие учетные данные:

Имя пользователя: локальный или установочный
Пароль: 0000 для локального, 1111 для установочного

ЗАПУСТИТЬ ОНЛАЙН ДЕМО



Интеграция BMS – блоки GOLD





Бесшовная интеграция в автоматическую систему здания с элементами управления GOLD IQLogic очень проста. GOLD IQLogic поддерживает BACnet IP, Lonworks, Metasys и Modbus.

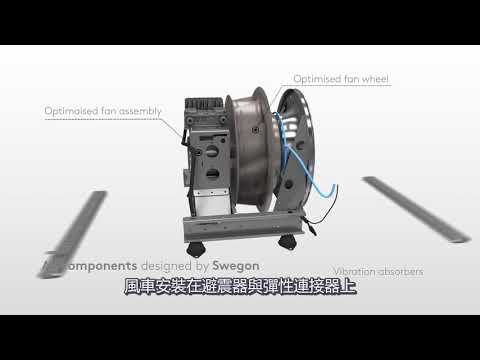

GOLD Вентиляторы – эффективные и бесшумные



Вентиляторы в вентиляционной установке с рекуперацией энергии будут ежегодно потреблять больше энергии, чем что-либо другое. Вот почему в Swegon мы разработали собственные вентиляторы, которые работают тихо и с низким энергопотреблением. Вентиляторы с прямым приводом, смешанные потоки нагнетательного типа. Прямой привод позволяет избежать потерь энергии, проблем с обслуживанием и надежностью, связанных с вентиляторами с ременным приводом.

Производительность вентиляторов Swegon основана на вентиляторах в шкафах, поэтому то, что вы видите, это то, что вы получаете без каких-либо дополнительных корректировок системных эффектов.

Приточные вентиляторы имеют большое количество лопастей, которые смещают звук в более высокие частоты, облегчая его ослабление. В большинстве случаев устройства GOLD не нуждаются в дополнительном шумоподавлении. Весь узел вентилятора/двигателя смонтирован на специальных резиновых виброизоляторах (RIS) с гибкими переборочными соединителями, специально разработанными для предотвращения проникновения любой высокочастотной вибрации в здание. Никакой другой изоляции не требуется.

Двигатели типа EC (синхронный двигатель с постоянными магнитами) обеспечивают максимальную эффективность во всем диапазоне скоростей вращения вентилятора. Двигатели пригодны к эксплуатации TEAO (полностью закрытые, с воздухом), обеспечивающие долгий срок службы.

Электродвигатели EC совместимы с контроллером двигателя, разработанным Swegon, который может изменять расход воздуха, поэтому все агрегаты GOLD могут работать как с постоянным объемом, так и с переменным расходом воздуха. Контроллер мотора связан с контроллером GOLD IQLogic через Modbus для полностью интегрированного управления.

Все вентиляторы GOLD оснащены датчиком расхода воздуха с пьезокольцом, подключенным к контроллеру IQLogic блоков GOLD, поэтому вы всегда знаете расход воздуха. Вы можете контролировать воздушный поток, просто введя требуемую скорость воздушного потока, и устройство GOLD будет подавать воздушный поток независимо от плотности воздуха, нагрузки на фильтр или внешнего статического давления.

Обслуживание вентилятора выполняется быстро и легко. Просто отсоедините жгуты проводов управления и питания, ослабьте талрепы и соединитель гибкого воздуховода и снимите узел вентилятора. Установите новый вентилятор в сборе, и все будет готово за считанные минуты.

Хороший IEQ начинается с хорошей фильтрации



Поддержание чистоты вентиляционного воздуха имеет решающее значение для достижения хорошего IEQ.

ASHRAE предоставляет руководство по фильтрации на основе диапазонов размеров частиц, в то время как стандарты сертификации экологически чистых зданий, такие как WELL, содержат требования, связанные с концентрацией частиц определенного размера в жилых зонах. Приточно-вытяжные установки Swegon GOLD стандартно оснащены фильтрами наружного воздуха класса MERV 13. Фильтры MERV 13 не только поддерживают чистоту компонентов вентиляционной установки и обеспечивают их максимальную производительность, но и снижают концентрацию загрязняющих веществ в приточном воздухе, используемом для вентиляции. Модели Swegon GOLD RX и GOLD PX также оснащены фильтрами MERV 13 в возвратном воздухе. В соответствии со стандартом ANSI/ASHRAE 52.2-2017 «Метод испытаний воздухоочистных устройств общей вентиляции на эффективность удаления по размеру частиц» фильтры с рейтингом MERV 13 соответствуют следующим минимальным требованиям к эффективности фильтрации:

• Эффективность фильтрации 50 % или выше в диапазоне частиц от 0,30 до 1,0 мкм
• Эффективность фильтрации 85 % или выше в диапазоне частиц размером от 1,0 до 3,0 мкм
• Эффективность фильтрации 90 % или выше в диапазоне частиц от 3,0 до 10,0 мкм

Агентство по охране окружающей среды США (EPA) описывает твердые частицы (загрязнение твердыми частицами) следующим образом: PM ₁₀ : вдыхаемые частицы диаметром, как правило, 10 микрометров (мкм) и меньше.

PM _2,5 : мелкие вдыхаемые частицы, диаметр которых обычно составляет 2,5 микрометра (мкм) и меньше.

При указании фильтров для снижения концентрации PM _2,5 и PM ₁₀ , обратитесь к информации в ASHRAE 52 , чтобы определить , достаточно ли указанный рейтинг MERV фильтрует PM ₁₀ и PM _2,5 .

Надлежащим образом герметичные фильтры предотвращают попадание воздуха и частиц в воздухе в обход фильтрующего материала. В вентиляционных установках Swegon GOLD предусмотрены специальные фильтрующие стеллажи, предотвращающие обход фильтра. CSN EN 1886 – «Вентиляция зданий – Приточно-вытяжные установки – Механические характеристики» предусматривает рейтинг байпаса фильтра. Байпас фильтра вентиляционной установки Swegon GOLD классифицируется по стандарту EN 1886 как F9., наивысший возможный рейтинг, равный максимальному коэффициенту утечки байпаса фильтра, равному 0,5 %, в процентах от номинального расхода.

Устройства GOLD имеют встроенные датчики падения давления на фильтре, которые контролируют загрузку фильтра и обмениваются данными с логическим контроллером IQ, чтобы оператор знал, когда фильтры необходимо заменить.

Блоки GOLD также включают 2-дюймовую (50 мм) стойку для фильтров предварительной очистки, в которую можно установить предварительные фильтры MERV 8. Эта стойка для фильтров также имеет встроенные датчики перепада давления, поэтому срок службы предварительного фильтра можно контролировать отдельно от срока службы основного фильтра.

Также доступны другие варианты фильтров, включая угольные фильтры и фильтры от инея.

Роторный теплообменник – GOLD RX



Агрегаты с роторными теплообменниками позволяют достичь максимальной температуры и годовой энергоэффективности; наши запатентованные теплообменники с турбулентным потоком воздуха обладают уникальной эффективностью. Это, в сочетании с короткой монтажной длиной, обычно делает GOLD RX предпочтительным выбором для большинства применений. Турбулентный поток в роторе и функция Carry-Over Control делают их идеально совместимыми с системами VAV и DCV. Поверхность роторов может быть обработана различными способами. Например, с сорбционным технологическим покрытием RECOsorbtic для улучшенного восстановления влажности или эпоксидным покрытием для тяжелых условий эксплуатации. GOLD RX спроектирован так, чтобы свести к минимуму риск переноса воздуха и запаха.

УЗНАТЬ О GOLD RX

Противоточный пластинчатый теплообменник – GOLD PX



Противоточный теплообменник – отличный выбор для областей применения, в которых требуется разделить воздушные потоки. GOLD PX доступен в двух версиях, в зависимости от того, что вам важнее: превосходная температурная эффективность или низкий перепад давления.

Теплообменник RECOflow имеет высокий класс герметичности, что минимизирует внутренние утечки. Это делает GOLD PX отличным выбором для жилых помещений. Холодная погода и влажный вытяжной воздух создают опасность образования инея в теплообменнике. Чтобы предотвратить это, наш GOLD PX включает в себя RECOfrost — лучшую защиту от замерзания на рынке. Эта уникальная функция использует самые последние данные с устройства для обеспечения адаптивной и контролируемой потребности регулировки для оптимизации рекуперации энергии. RECOfrost регулирует падение давления на теплообменнике в периоды, когда полная рекуперация не требуется, например весной и осенью. Результатом является превосходная температурная эффективность и энергетический баланс в любом климате.

УЗНАТЬ О GOLD PX

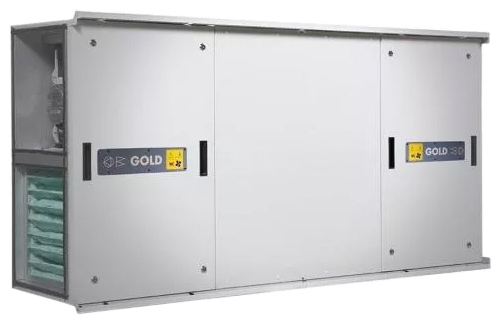

Приточные и/или вытяжные вентиляционные установки – Gold SD



GOLD SD представляет собой комплексную вентиляционную установку с отдельными компонентами приточного и вытяжного воздуха, вентиляторами приточного и вытяжного воздуха, а также фильтры приточного и вытяжного воздуха в качестве опции. Компоненты агрегата также могут использоваться в качестве автономных приточных вентиляторов, вытяжных вентиляторов и для однонаправленного потока воздуха. Блоки SD в потоках приточного и вытяжного воздуха могут быть соединены с оборотным контуром для рекуперации энергии. Обходной контур обеспечивает 100% разделение воздуха и может соединять потоки приточного и вытяжного воздуха в разных частях здания.

УЗНАТЬ О ЗОЛОТО SD

BACnet IP

Lonworks

Metasys

Modbus

BACnet IP

Lonworks

Metasys

Modbus 9 Accessory5

9001 2

С добавлением широкого спектра дополнительных секций шкафа функциональность вентиляционной установки GOLD могут быть расширены для удовлетворения потребностей вашего проекта.

УЗНАТЬ БОЛЬШЕ

Дополнительные принадлежности



Дополнительные аксессуары могут расширить возможности GOLD для удовлетворения практически любых потребностей.

УЗНАТЬ БОЛЬШЕ

Сертификация и соответствие



UL 1995 и 1812

Устройства GOLD NA сертифицированы UL 1995 и 1812.

Институт пассивного дома (PHI)

GOLD RX большинства размеров являются сертифицированными компонентами пассивного дома в категории вентиляционных установок с рекуперацией тепла. Доступны два варианта теплообменника, отвечающие сертификационным требованиям Института пассивного дома (PHI): ротор с явной рекуперацией RECOnomic и ротор с явной и скрытой рекуперацией RECOsorptic.

Вентиляционные установки Swegon

Вентиляционные установки и вентиляторы Swegon являются одними из самых энергоэффективных на рынке и способны обеспечить высокое качество работы и долгосрочную финансовую выгоду. Ассортимент вентиляционных установок Swegon состоит из трех отдельных линеек продукции – моноблочных агрегатов Gold, моноблочных агрегатов Compact и модульных вентиляционных агрегатов Silver M.

Серия моноблочных приточно-вытяжных установок Gold включает шесть отдельных продуктов: роторный теплообменник Gold RX, пластинчатый теплообменник Gold PX, змеевиковый теплообменник Gold CX, раздельные приточно-вытяжные установки Gold SD, Сверхтонкий блок LP с роторным теплообменником и блоками охлаждения Cool DX/Cool DX Top plug and play.

Все блоки Gold были разработаны для использования в системах комфортной вентиляции и могут использоваться в таких зданиях, как офисные здания, школы, детские сады, общественные здания, магазины, жилые дома и т. д. Swegon утверждает, что технология EC используется во всех размеров блока, а интегрированная система управления должна гарантировать более легкую установку. Swegon также утверждает, что их ассортимент аксессуаров для серии Gold оптимизирует общую производительность, а также сэкономит время при установке. Устройства Gold сертифицированы Eurovent и поставляются с гарантированными данными, в то время как Swegon обещает протестировать каждое устройство перед поставкой.

Все вентиляционные установки серии Gold управляются с помощью новой системы управления Swegon IQlogic (см. фото выше). Система управления IQlogic разработана так, чтобы быть удобной для пользователя и предлагает пользователям возможность напрямую связываться с вентиляционной установкой и управлять установкой на расстоянии с помощью основных систем управления, ноутбуков, планшетов или мобильных телефонов.

Gold RX

Gold RX (см. выше) представляет собой комплексную вентиляционную установку, состоящую из вентиляторов приточного и вытяжного воздуха с прямым приводом, фильтров приточного и вытяжного воздуха и роторного теплообменника. Swegon утверждает, что RX может похвастаться температурной эффективностью и рекуперацией тепла до 85 %, при этом обеспечивая расход воздуха до 50 400 м³/ч. Другие особенности Gold RX включают возможность изменять скорость вращения ротора, а также рекуперацию энергии охлаждения.

Gold RX доступен в двух новых размерах (7 и 11). Компания Swegon надеется, что оптимизированные размеры вентиляторов позволят клиентам выбрать правильный размер блока и вариант вентилятора в соответствии с требованиями установки и, таким образом, расширить возможности оптимизации энергопотребления. эффективность того или иного проекта.

Институт пассивного дома наградил GOLD RX (размеры 04-35 и 50) сертификатом пассивного дома за его высокую энергоэффективность и эффективную рекуперацию тепла. На момент написания статьи GOLD RX была первой вентиляционной установкой, способной работать с большими потоками воздуха (<9000 м³/ч) для выполнения требований сертификации пассивного дома.

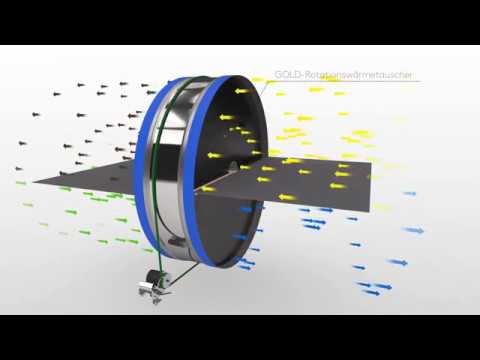

Роторный теплообменник, используемый в Gold RX, состоит из вращающегося алюминиевого колеса и множества небольших каналов. Роторный теплообменник обеспечивает эффективную рекуперацию тепла и, по данным Swegon, имеет температурный КПД не менее 80%.

Gold PX представляет собой комплексную вентиляционную установку, которая сочетает в себе вентиляторы приточного и вытяжного воздуха с прямым приводом, фильтры приточного и вытяжного воздуха и пластинчатый теплообменник. PX подходит для использования при расходе воздуха до 11 520 м³/ч, имеет как перепускные, так и запорные заслонки и обеспечивает эффективную защиту от замерзания.

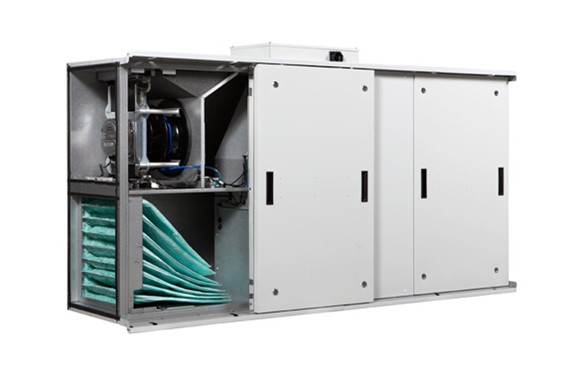

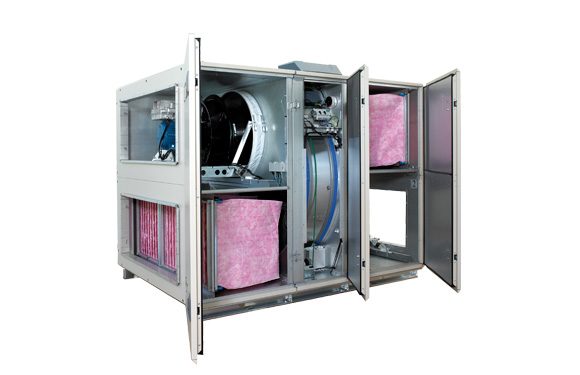

Вид изнутри на вентиляционную установку Gold PX

Компания Swegon стремилась повысить эффективность Gold PX с помощью недавно разработанного пластинчатого теплообменника с поперечным потоком RECOfrost. В зависимости от потребностей пользователя можно выбрать пластинчатый теплообменник либо для обеспечения максимальной температурной эффективности, либо для минимизации падения давления.

Пластинчатый теплообменник Recofrost контролирует образование льда и процесс разморозки и, в зависимости от заданных условий, предпринимает необходимые действия для минимизации потерь энергии, что делает цикл разморозки чрезвычайно эффективным. Swegon ожидает, что теплообменник Recofrost приведет к большей экономии энергии при одновременном снижении требуемой мощности догрева без изменения компактных размеров устройства. Swegon называет этот процесс адаптивной оптимизацией.

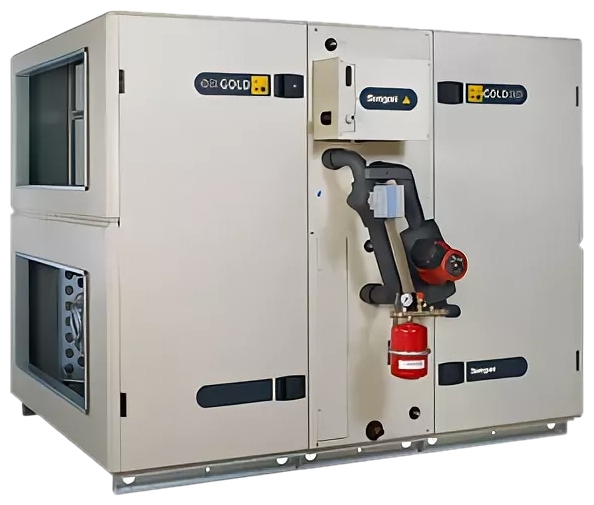

Gold CX

Gold CX (как видно на изображении выше) представляет собой комплексную вентиляционную установку, которая включает вентиляторы приточного и вытяжного воздуха с прямым приводом, фильтры приточного и вытяжного воздуха и змеевиковый теплообменник. Змеевиковый теплообменник CX предназначен для использования с расходом воздуха до 50 400 м³/ч, монтируется и заполняется на заводе с помощью пакета трубопроводов (и доступен в размерах 35-80). Как и Gold PX, CX был разработан для обеспечения эффективной защиты от замерзания.

Установки Gold SD представляют собой отдельные однонаправленные (SD) приточно-вытяжные установки. Опции, доступные для этой линии, включают фильтры (для всех типоразмеров), змеевиковый теплообменник и несмонтированные пакеты трубопроводов (для типоразмеров 12–120). Установки SD предназначены для использования при расходах воздуха до 64 800 м³/ч. роторным теплообменником и сконструирован таким образом, чтобы обеспечить минимальную высоту установки. LP лучше всего работает при расходе воздуха до 2600 м³/ч и может быть установлен в нишах подвесного потолка, горизонтально на чердаке или в других замкнутых пространствах. Агрегат LP также может быть установлен на стене, что является альтернативой обычному агрегату, обеспечивая при этом температурную эффективность до 85% и рекуперацию тепла. Скорость рекуперации энергии охлаждения ротора также может варьироваться и регулироваться в соответствии с потребностями пользователя.

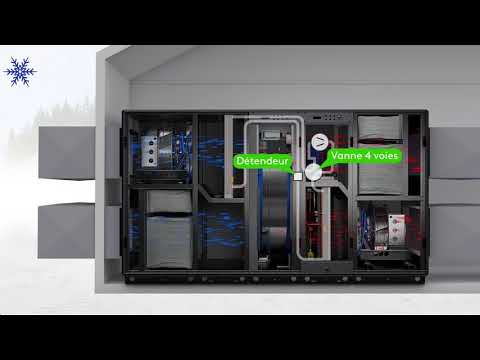

Холодильные агрегаты Cool DX — это универсальные агрегаты, которые могут работать либо как автономные агрегаты, либо могут быть подключены к системе кондиционирования воздуха Gold с помощью Plug and Play. Одним из основных преимуществ блоков Cool DX является то, что для работы блоков требуется очень мало материалов: единственными требованиями являются электропитание и кабель связи (с быстроразъемным разъемом) между блоками Cool DX/Cool DX. Top и вентиляционная установка Gold, а также соединение дренажной трубы.

Вентиляционные установки Gold имеют готовые к использованию функции охлаждения, которые можно использовать для управления и регулирования холодильных установок Cool DX/Cool DX Top. Вышеупомянутые функции охлаждения включают связь через Интернет или традиционные системы мониторинга производительности. Swegon надеется, что холодильные агрегаты Cool DX/Cool DX Top снизят инвестиционные затраты на проектирование, закупку и установку. Главными особенностями линии Cool DX являются ее быстрая и простая установка, встроенное оборудование управления, которое управляется с помощью вентиляционной установки Gold, а также регулируемая регулировка комфорта или 3-ступенчатая регулировка экономии. Блок охлаждения может обмениваться данными через блок обработки воздуха Gold, а его расположение внутри блока Gold предотвращает воздействие высоких температур на двигатель вентилятора вытяжного воздуха.

Важнейшими свойствами компактных комнатных приточно-вытяжных установок являются то, что их можно устанавливать непосредственно в вентилируемом помещении; они подходят для использования при расходе воздуха до 1300 м³/ч и имеют легко регулируемую схему распределения воздуха.

Точно так же компактные комнатные приточно-вытяжные установки с обогревом могут быть установлены непосредственно в помещении, которое необходимо проветрить, а также предназначены для обеспечения усиленного обогрева. Эти агрегаты лучше всего работают при расходе воздуха до 1300 м³/ч, а также имеют легко регулируемую схему распределения воздуха.

Устройство Compact Top представляет собой вентиляционную установку, в которой все соединения воздуховодов расположены в верхней части устройства, и обеспечивает оптимальные результаты при расходе воздуха в диапазоне до 1300 м³/ч.

Компактная установка представляет собой компактную вентиляционную установку, предназначенную для использования с небольшими потоками воздуха, и представляет собой обычную вентиляционную установку с соединениями воздуховодов, расположенными на боковой панели. Компактный блок обеспечивает наилучшие результаты при расходе воздуха до 1300 м³/ч.

Ассортимент Swegon Silver состоит из модульных вентиляционных установок, которые можно настроить в соответствии с потребностями заказчика.
