Как устранить засор капиллярной трубки холодильника

У каждого из нас дома есть однокамерный или двухкамерный холодильник. Те, кто когда-нибудь сталкивался с поломкой этого устройства могли слышать про такую деталь, как капиллярная трубка (дроссель). Довольно часто случается так, что при возникновении неполадки мастер, проведя диагностику, сообщает о необходимости ее прочистки или замены. Для чего же может потребоваться данная процедура и как ее осуществить?

Что такое капиллярная трубка и для чего она нужна

Практически все современные холодильные установки работают с использованием хладагента или фреона. Свойства этого вещества позволяют ему менять температуру при смене давления. В основе системы охлаждения холодильника находиться электрический компрессор. В процессе работы он прокачивает хладагент в холодильном контуре создавая давление порядка восьми атмосфер. При этом вещество попадает в отдел системы, который называется конденсатором. Температура хладагента в конденсаторе высокая и составляет порядка 60 градусов. Дальше фреон через специальный фильтр попадает в капиллярную трубку. Диаметр этой трубки во много раз меньше чем в конденсаторе. Из-за этого давление падает почти в десять раз. Вместе с понижением давления понижается и температура хладагента и уже в таком состоянии он попадает в испаритель, охлаждающий камеру устройства. Исходя из этого можно сделать вывод, что капиллярная трубка играет ключевую роль в системе охлаждения.

Чаще всего эта трубка расположена внутри обратного трубопровода. Это сделано для того, чтобы она не перемерзала. Однако можно встретить и наружнее расположение этой детали. Многие мастера при ремонте наматывают капилляр на теплую трубку, добиваясь того же эффекта, что и при заводском ее расположении. При этом, в случае необходимости проведения ремонта, получить к ней доступ значительно проще, что удешевляет ремонт.

Симптомы засора капиллярной трубки

Довольного много неполадок в холодильнике проявляются одинаковыми симптомами. Засор капиллярной трубки не является исключением. Признаками данной проблемы может быть: повышение температуры в камерах, образование снежной шубы на задней стенке, безостановочная работа компрессора, при которой температура практически не меняется. Однако стоит отметить, что кроме засора системы также проявляется и утечка фреона, повреждение уплотнителя, проблемы с термостатом и другие поломки. Общим у этих всех проблем является необходимость их устранить в кратчайшие сроки. В противном случае холодильник может выйти из строя более глобально, когда ремонт уже утратит целесообразность из-за высокой цены.

Как устранить засор

Прежде чем приступать к чистке капилляра, необходимо проверить остальные, более простые в ремонте детали, выход из строя которых обладает похожими признаками. Если все же проблема оказалась в засоре, то без мастера и специального оборудования не обойтись. Все дело в том, что трубка является частью герметичного контура и при вмешательстве в него выйдет хладагент. Кроме того все соединения трубок выполнены при помощи пайки. При проведении ремонта понадобится оборудование для пайки алюминия с медью.

Существует несколько способов проведения ремонта. Выбор каждого из них зависит от плотности засора и места его образования. Если трубка забилась на входе, то этот участок просто можно вырезать и припаять капилляр к фильтру. В случае когда засор образовался где-то в средине, то такой способ не подходит.

Чаще всего капиллярную трубку очищают при помощи высокого давления. Для этого подключают специальный насос к стороне трубки обратной ходу движения фреона и создают давление азота. Пробить засор бывает довольно сложно и процедуру проводят несколько раз.

Сопутствующие работы

Чистка капиллярной трубки сопровождается рядом сопутствующих работ. Это и вакуумирование системы, заправка, замена фильтра и т.д. Довольно часто бывает так, что пробить засор не удается и в таком случае весь дроссель нужно заменить. На устройства отечественного производства эти детали распространены, а на импортные модели лучше заказать у производителя, так как эта деталь не универсальна и может отличаться.

Если холодильник ни разу не ремонтировался, то после чистки трубки необходимо сделать заправочный вентиль на специальной трубке компрессора. После того как все соединения герметично запаяны, через этот вентиль нужно вакуумировать холодильный контур и произвести закачку хладагента.

При проведении всех этих работ нужно уделить внимание такой детали как фильтр-осушитель. Некорректная работа этого элемента чаще всего и является причиной образования засора. Поэтому производя чистку не лишним будет его заменить, чтобы обезопасить себя от необходимости повторного вмешательства в конструкцию холодильника.

Надежные холодильники от Gorenje

На сайте gorenje-rus.ru представлено множесто моделей холодильников и морозильных камер от знаменитой компании Gorenje. Словенский бренд уже много десятилетий создает передовую бытовую технику, которая славится не только в Европе, но и в других частях света. В нашей стране продукцию бренда любят и часто покупают. Холодильное оборудование – это один из наиболее продаваемых товаров бренда. Холодильники марки выпускаются в рамках множества дизайнерских коллекций: Retro, Pininfarina, Simplicity, Standart, Gorenje Plus, Retro special edition, Colour и Essential. На сайте есть как модели 2023 года, так и всем полюбившиеся бестселлеры, которые подойдут как современному, так и классическому интерьеру.

Вы можете заказать холодильник или морозильную камеру Gorenje, которые работают по классической технологии или оснащаются системой NoFrost. Все холодильное оборудование словенского бренда имеет минимальное энергопотребление и издает минимум шума. Товары доставляются по всем городам России!

ᐈ Ремонт засора капиллярной трубки【ЦЕНЫ 2023】в Fix-Man

Оперативный выезд по всему Киеву

Оплата только после ремонта

Работают только квалифицированные специалисты

Капиллярная трубка в системе холодильного агрегата – проблема нередкая, встречается в практике мастеров службы по ремонту Fix-Man. Но что может спровоцировать засор и как показывает себя данная поломка, но главное – как устранить его?

Когда в сам холодильный контур попадает излишек влаги либо же мелкие частички – это будет преграждать путь фреону и соответственно уровень производства холода снижается. Именно из-за такой мелкой частички и будет образовываться засор и в будущем это грозит поломкой и весьма серьезной. Не стоит пытаться устранить его своими силами – только мастером.

От засора системы капиллярных трубок не застрахована ни одна модель холодильника и холодильного оборудования – засор встречается чаще или же реже. Но в любом случае закономерно возникает вопрос о его удалении. Главное не пытайтесь сделать это своими руками – надо знать и уметь, иметь инструмент для пайки капилляра и испарителя, потребуется запас фреона для заправки и многое иное. Все это может сделать только мастер.
Главное знать, каким образом можно устранить сам засор. И мастера выделяют такие способы.
Без очищения системы капиллярных трубок. Если мастер смог определить мест засора, и оно локализовано вблизи входа фреона в трубку – этот участок попросту вырезается. Далее вновь соединяется с фильтром – осушителем. Если засор далеко от фильтра – данный метод попросту не применяется в силу его нерациональности.
Продуть засор в капиллярной трубке можно при помощи специального аппаратного пресса, который направляет в него струю азота. В этом случае агрегат действует по принципу вакуума, хотя некоторые мастера могут использовать для очищения дополнительные химические реагенты для лучшего результата очищения.

Сам капилляр попросту отрезают от фильтра и к нему будет прикладывают трубку из меди, диаметром 6 мм, по которой в систему запускают струю растворителя. Далее растворитель нагнетают в направлении засора и подают давление 25 атмосфер. Нередко с первой попытки устранить сам проблему, образовавшийся засор и придется повторять 10, 20, а то и 30 раз.
Важно отметить, что если все-таки остались в системе труб признаки засора – придется таки снять испаритель, если это возможно по конструкции агрегата. Именно его промывают под проточной водой, а после помещают в горячую воду. Пусть он откиснет и далее вновь поставьте его на место, подключить всю капиллярную систему вновь.

И если хоть один из представленных выше методов не дал положительного результата – стоит полностью менять систему капиллярных трубок. В этом нет ничего сложного – сама замена не требует отправки холодильника в мастерскую, но проводить ее стоит незамедлительно, чтоб засор не спровоцировал большую поломку. Звоните и обращайтесь к нам!
В капиллярной трубке находится фрагмент системы, известный как капилляр. Она является узким участком трубки с очень маленьким диаметром. Капилляр выполняет две основные функции:
1. Регулирование потока фреона: Капилляр является узким сужающим участком, через который проходит фреон. Его размер и форма определяются проектом холодильной системы. Капилляр выполняет функцию регулирования и ограничения потока фреона из конденсатора (где фреон находится в жидкой форме) в испаритель (где фреон переходит в газообразное состояние).

2. Снижение давления фреона: Поскольку капиллярная трубка имеет очень маленький диаметр, фреон, проходящий через нее, подвергается значительному сопротивлению. Это создает высокое давление перед капилляром и низкое давление после него.
Снижение давления фреона после капилляра является важным для его испарения в испарителе, что ведет к охлаждению. Капиллярная трубка и капилляр являются частями закрытой холодильной системы, и их функционирование связано с другими компонентами, такими как компрессор, конденсатор и испаритель. Вместе они обеспечивают циркуляцию фреона и процесс охлаждения внутри холодильника.
Your review
Мастер по телефону уточнил модель холодильника и симптомы проблемы и поставил диагноз, честно сказав, что …
Анжелика Складена · Отзывы · 19.05.23
Your review
Велике дякую Ярослава за роботу. Зразу видно, що спеціаліст своєї справи.
Ярина · Отзывы · 19. 05.23
Your review
Спасибо мастеру за ремонт моей морозильной камеры
Владимир Захаров · Отзывы · 18.04.23
Your review
Был приятно удивлен …. Все решили “день в день” (ремонт холодильника-старичка …
Олексій Пархоменко · Отзывы · 04.02.23
Добавить отзыв
Укр

Руc
Капиллярная трубка Холодильное оборудование
Капиллярная трубка для холодильного оборудования представляет собой небольшую узкую трубку, которая используется в холодильных системах для управления потоком хладагента. Обычно он изготавливается из меди или другого металла с высокой проводимостью и используется вместе с компрессором, испарителем и конденсатором для передачи тепла из одного места в другое.
Капиллярная трубка размещается между испарителем и компрессором в системе охлаждения и действует как дозирующее устройство для контроля потока хладагента. Это достигается за счет использования принципа дросселирования, который заключается в ограничении потока жидкости через узкое отверстие для снижения ее давления. Это снижение давления вызывает кипение хладагента, который поглощает тепло из окружающей среды.
Размер и длина капиллярной трубки являются важными факторами, определяющими ее эффективность и действенность. Если трубка слишком большая, она не сможет должным образом контролировать поток хладагента, что приведет к неэффективной работе. С другой стороны, если трубка слишком мала, она может засориться или засориться, что приведет к неисправности системы охлаждения.
Капиллярная трубка холодильного контура играет решающую роль в работе холодильной системы, поэтому важно правильно выбрать размер и тип трубки для обеспечения оптимальной работы.
Типы капиллярных трубок
Существует несколько типов капиллярных трубок, используемых в холодильных системах, в том числе:
Прямые капиллярные трубки : Эти трубки имеют постоянный диаметр и используются в простых холодильных постоянный.
Расширяющиеся капиллярные трубки : Эти трубки имеют разный диаметр и используются в системах, где необходимо изменять расход хладагента.
Спиральные капиллярные трубки : Эти трубки свернуты в спираль и используются в системах с ограниченным пространством.
Капиллярные трубки с несколькими отверстиями : Эти трубки имеют несколько отверстий или отверстий по всей длине и используются в системах с несколькими испарителями или компрессорами.

Низкопрофильные капиллярные трубки : Эти трубки очень тонкие и имеют низкий профиль, что делает их пригодными для использования в системах с ограниченным пространством.
Изолированные капиллярные трубки : Эти трубки имеют дополнительный слой изоляции снаружи, помогающий поддерживать температуру хладагента при его протекании по трубке.
Тип капиллярной трубки, используемой в системе охлаждения, зависит от конкретных потребностей и требований системы.
Размер капиллярной трубки
Существует несколько факторов, которые следует учитывать при выборе размера капиллярной трубки для холодильной системы:
Тип хладагента : Различные хладагенты имеют разные свойства, и размер капиллярной трубки должен соответствовать конкретному используемый хладагент.
Скорость потока хладагента : Капиллярная трубка должна иметь такой размер, чтобы выдерживать желаемую скорость потока хладагента через систему.
Рабочее давление : Размер капиллярной трубки должен соответствовать рабочему давлению системы.
Перегрев : Размер капиллярной трубки должен обеспечивать достаточный уровень перегрева хладагента (разница между температурой насыщения хладагента и температурой на выходе из испарителя) для правильной работы системы.
Размер испарителя : размер испарителя также влияет на размер капиллярной трубки, так как испарителю большего размера потребуется трубка большего размера для работы с увеличенным потоком хладагента.
Важно тщательно учитывать все эти факторы при выборе размера капиллярной трубки для холодильной системы, чтобы обеспечить оптимальную производительность и эффективность.

Существует несколько методов и формул, которые можно использовать для определения размера капиллярной трубки для холодильной системы. Эти методы учитывают различные факторы, упомянутые ранее, такие как тип хладагента, расход хладагента, рабочее давление и размер испарителя.
Одним из широко используемых методов является метод «логарифмической линейки », который включает использование диаграммы или калькулятора для определения соответствующего размера капиллярной трубки на основе этих факторов. Этот метод основан на эмпирических данных и широко используется уже много лет.
Другим методом является метод « перепада давления », который включает расчет перепада давления на капиллярной трубке с использованием вязкости хладагента и расхода. Этот метод основан на принципах гидродинамики и может быть более точным, но он также более сложен и требует глубокого понимания этих принципов.

В целом важно тщательно учитывать все соответствующие факторы при выборе размера капиллярной трубки для холодильной системы, чтобы обеспечить оптимальную производительность и эффективность. Также рекомендуется проконсультироваться с квалифицированным инженером или техническим специалистом, имеющим опыт проектирования холодильных систем, чтобы получить наиболее точные расчеты размеров.
Капиллярная трубка и расширительный клапан
Как капиллярные трубки, так и расширительные клапаны используются в холодильных системах для управления потоком хладагента и регулирования температуры системы. Однако между ними есть некоторые ключевые различия:
Капиллярные трубки представляют собой небольшие узкие трубки, в которых используется принцип дросселирования для ограничения потока хладагента и снижения его давления. Обычно они используются в простых холодильных системах малой мощности, где поток хладагента является постоянным.
Расширительные клапаны, с другой стороны, представляют собой более сложные устройства, в которых используется клапан для управления потоком хладагента. Обычно они используются в более крупных и сложных холодильных системах, где необходимо варьировать поток хладагента.
Капиллярные трубки дешевле и проще в установке, чем расширительные клапаны, но они не так точны и точны в управлении потоком хладагента. Расширительные клапаны более точны и точны, но они также дороже и требуют большего обслуживания.
Расширительные устройства
В целом выбор между капиллярной трубкой и расширительным клапаном будет зависеть от конкретных нужд и требований холодильной системы. Капиллярные трубки могут быть более подходящими для небольших и простых систем, тогда как расширительные клапаны могут лучше подходить для более крупных и сложных систем, требующих точного управления потоком хладагента.
Насколько полезен был этот пост?
Нажмите на звездочку, чтобы оценить!
Средний рейтинг / 5. Количество голосов:
Голосов пока нет! Будьте первым, кто оценит этот пост.
Сожалеем, что этот пост не был вам полезен!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?
Как работает капиллярная трубка в холодильнике? Преимущества и недостатки
Ризван хан 03 мая 2020 г.

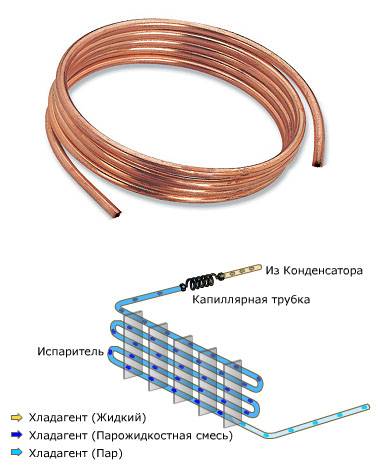

Капиллярная трубка представляет собой редукционное устройство для измерения расхода хладагента от выхода конденсатора до входа испарителя в холодильных системах компрессионного типа. Капиллярные трубки используются вместо терморегулирующих клапанов. Длина и диаметр Капиллярная трубка выбирается таким образом, чтобы пропускная способность трубки соответствовала производительности насоса компрессора.

В основном капиллярная трубка представляет собой длинную узкую трубку постоянного диаметра. Слово «капиллярный» является неправильным, поскольку поверхностное натяжение не имеет значения при применении капиллярных трубок в холодильной технике. Типичные диаметры капиллярных трубок хладагента составляют от 0,5 мм до 3 мм, а длина — от 1,0 м до 6 м. Капиллярные трубки действуют как постоянный дроссель в системе.
Внутренний диаметр капиллярных трубок составляет всего 0,02 дюйма (50 мм). Работа с такими малыми диаметрами может привести к закупорке, если в трубу попадут крупные частицы.
Если трубка засорится, испаритель перестанет работать. Давление всасывания падает, охлаждающий эффект уменьшается, и компрессор вынужден работать с большей нагрузкой, что приводит к увеличению давления напора с сопутствующим повышением температуры.
Как это работает?
В зависимости от конструкции и использования системы в капилляр поступает различная смесь хладагента и масла. Хладагент может состоять из прямой жидкости или смеси паров жидкости на входе.

Эта смесь поступает под высоким давлением, движется по капилляру, теряя давление из-за сопротивления в колпачке трубки. С уменьшением давления на хладагент снижается и его температура кипения. Трубка заполнена парожидкостной смесью с различной плотностью и связанной скоростью по трубке.

Когда эта смесь поступает в испаритель, большая часть жидкости, находящейся теперь под низким давлением, мгновенно превращается в пар. Оставшаяся жидкость быстро испаряется, обычно в первой трети или четверти испарителя. Этот теперь относительно плотный пар низкого давления движется через испаритель, собирая тепло по мере продвижения, т. Е. Он охлаждает змеевик.
Преимущества и недостатки капиллярных трубок
Некоторые из преимуществ капиллярных трубок:-
1. Это недорого.
2. Он не имеет движущихся частей, поэтому не требует технического обслуживания.
3. Капиллярная трубка обеспечивает открытое соединение между конденсатором и испарителем, поэтому во время простоя между конденсатором и испарителем происходит выравнивание давления.
4. Идеально подходит для систем на базе герметичных компрессоров, которые заправляются критическим образом и собираются на заводе.
b. Некоторые из недостатков капиллярной трубки:-
1. Она не может приспосабливаться к изменяющимся условиям потока в ответ на ежедневные и сезонные колебания температуры окружающей среды и нагрузки. Следовательно, COP обычно низкий при нестандартных условиях.
2. Он подвержен засорению из-за узкого отверстия трубки, поэтому при сборке требуется максимальная осторожность.
