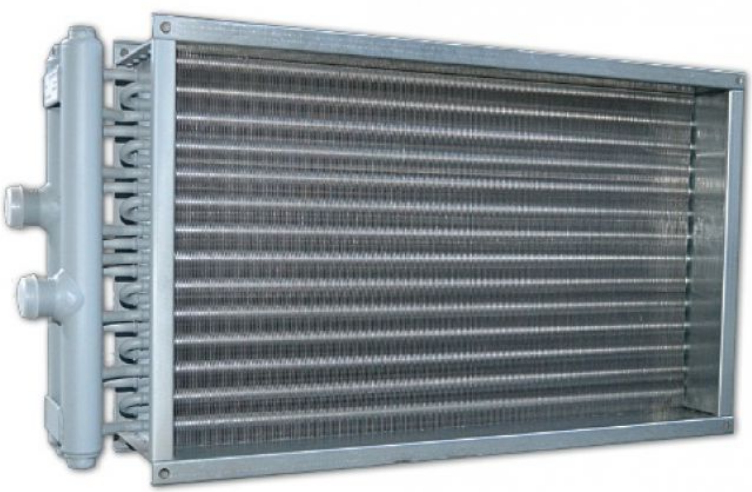

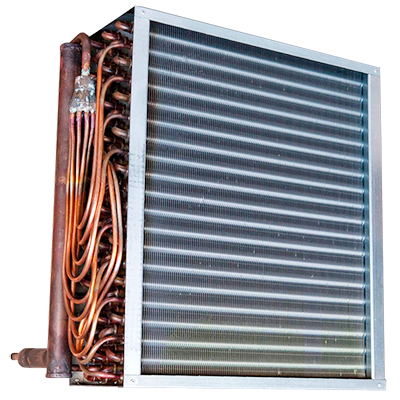

Фреоновый испаритель охладитель — оребренный медно-алюминиевый теплообменник (калорифер) применяющийся в вентиляционных установках, системах промышленного и коммерческого кондиционирования, технологического охлаждения. Данный теплообменник используется как внутренний блок системы кондиционирования, для охлаждения приточного или циркуляционного воздуха. Процесс теплообмена происходит при прохождении воздуха через так называемый “пакет” состоящий из алюминиевых пластин (ламелей) зафиксированных на перпендикулярно расположенных медных трубках (змеевике), помещенный в стальную раму, проходя через испаритель воздух охлаждается. Испаритель (фреоновый охладитель) подключается к медной трассе (трубопроводу) идущей к конденсатору (наружному блоку), по которой перемещается фреон, в отличии от водяного нагревателя подключаемого к центральной теплосети или водяного охладителя подключаемого к чиллеру, работающих на воде или растворе гликоля. В отличии от конденсатора, где фреон конденсируется и преобразуется их газа в жидкость, в испарителе все наоборот.
Фреон в жидком состоянии, проходя через коллектор равномерно распределяется, и движется по медным трубкам змеевика, передавая холод алюминиевым пластинам. Воздух проходя через сечение (рабочую поверхность) охладителя забирает холод, тем самым нагревает фреон и превращает его в газ, поступающий обратно в конденсатор.
В современных реалиях и отношениями России и Европы, курсом евро, заказывать фреоновые испарители на заводах HPM Therm, GTB Group s.r.o., Friterm и т.д. стало абсолютно не выгодно, высокая стоимость и сроки поставки до 10 недель.
Заказать фреоновый медно-алюминиевый охладитель Российского производства, значит сэкономить порядка 20-40% от стоимости и получить высококачественный теплообменник почти в 2 раза быстрее, чем аналог европейского производства.
Скачать опросный лист для расчета и заказа фреонового охладителя испарителя
конструкция и технические характеристики
Рама
Рама фреонового медно-алюминиевого теплообменника испарителя, изготавливается из нержавеющей или оцинкованной стали, в зависимости от среды использования калорифера. Ее основной задачей является, удержание теплообменного пакета из медных трубок и алюминиевых ламелей.
Трубки и пластины

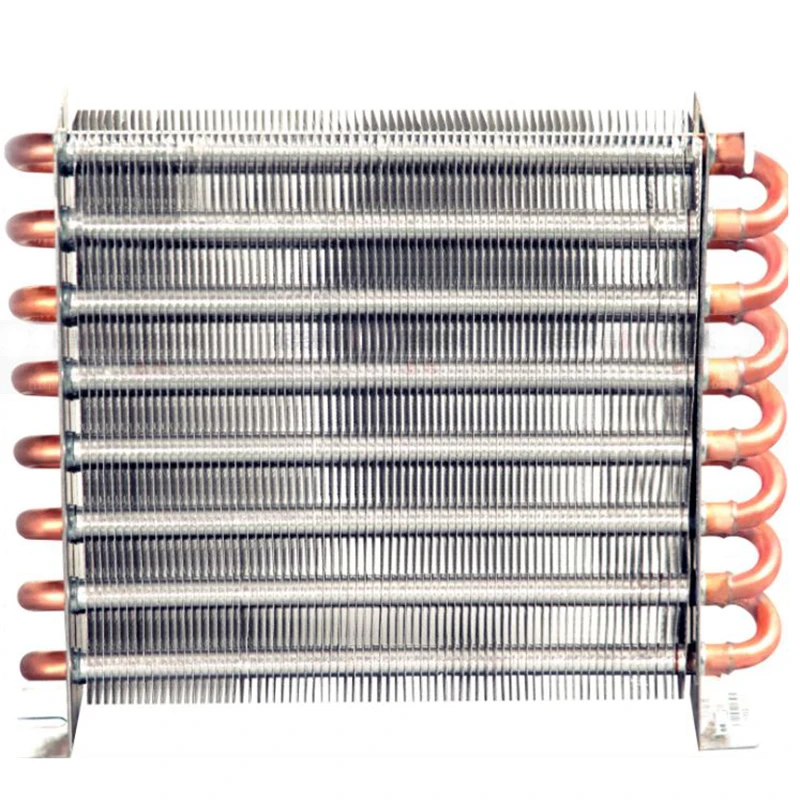

Так называемый теплообменный пакет, оребренная часть теплообменника, является основным элементом калорифера, и имеет массу вариантов исполнения.
Трубки (змеевик) изготавливаются из меди, с различными толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.
Варианты толщина стенки медной трубки: 0,35 / 0,4 / 0,5 мм.
Диаметры трубок: 9,52 / 12 / 15 / 16 мм.
Ламели (теплообменные пластины), могут быть изготовлены из стандартного алюминия и эпоксидированного алюминия, с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели имеют определенную геометрию и шаг между ними.
Помимо стандартной штамповки (пробивки) отверстий под медные трубки, в испарители часто устанавливают ТЭНы оттайки, для разморозки теплообменника. Под ТЭНы пробиваются дополнительные отверстия.
Варианты толщины пластин: 0,12 / 0,15 / 0,22 / 0,25 мм.
Геометрия пластин: 25х21,6 / 35х35 / 50х25 / 50х50 / 60х30.
Шаг ламелей оребрения: 1,8 – 8,0 мм.
Коллектор
Коллектор испарителя, служит для подключения к медной трассе и распределения фреона по каналам змеевика теплообменника. Коллектор изготавливается из меди.
Варианты конструкции газового коллектора: Г образный, Т образный. Коллектор жидкостного контура представляет собой, набор тонких медных трубок, в виде паука соединенных в один отвод для установки ТРВ.
цена фреонового охладителя испарителя
Стоимость оребренного теплообменника (калорифера), напрямую зависит от вышеперечисленных конструктивных особенностей, используемых материалов и размеров.
Ниже представлена линейка фреоновых испарителей – охладителей, их основные габаритные размеры, рядность и цена. В этой таблице, можно подобрать примерно похожий необходимый теплообменник, и узнать ориентировочную стоимость. А лучше скачать опросный лист, заполнить основные параметры и отправить на расчет, чтобы узнать точную цену нужного калорифера.
НАИМЕНОВАНИЕ | GL x H | T | BL x BH | МОЩНОСТЬ кВт | РАСХОД ВОЗД. м3/ч (м/с) | Т. ВОЗДУХА °С | ЦЕНА | |
---|---|---|---|---|---|---|---|---|
Испаритель DX-VR-H-3-12-460-1.8-6-Cu35-Al12-15/22Cu | 600 х 360 | 140 | 460 х 300 | 10.2 | 2000(4.1) | 32 | 20.9 | – ₽ |
Испаритель DX-VR-H-4-12-450-2.2-8-Cu35-Al12-22/28Cu | 600 х 360 | 140 | 450 х 300 | 11.![]() | 2000(4.2) | 32 | 19.5 | – ₽ |
Испаритель DX-VR-H-2-24-480-2.0-6-Cu35-Al12-15/22Cu | 600 х 660 | 140 | 480 х 600 | 13,4 | 4000(3,9) | 32 | 24,5 | – ₽ |
Испаритель DX-VR-H-3-24-480-1,8-6-Cu35-Al12-15/22Cu | 600 х 660 | 140 | 480 х 600 | 21,8 | 4000(3,9) | 32 | 20,5 | – ₽ |
Испаритель DX-VR-H-4-24-450-2.2-12-Cu35-Al12-22/35Cu | 600 х 660 | 140 | 450 х 600 | 24,7 | 4000(4,2) | 32 | 19 | – ₽ |
Испаритель DX-VR-H-6-24-450-2.0-12-Cu35-Al12-22/35Cu | 600 х 660 | 200 | 450 х 600 | 35,7 | 4000(4,3) | 35 | 16 | – ₽ |
Испаритель DX-VR-H-2-24-780-2.![]() | 905 х 660 | 140 | 780 х 600 | 22,4 | 7000(4,2) | 23 | – ₽ | |
Испаритель DX-VR-H-3-24-750-2,0-12-Cu35-Al12-22/35Cu | 905 х 660 | 140 | 750 х 600 | 33,3 | 7000(4,4) | 32 | 21,7 | – ₽ |
Испаритель DX-VR-H-4-24-750-2.2-16-Cu35-Al12-22/42Cu | 905 х 660 | 140 | 750 х 600 | 45,9 | 7000(4,4) | 32 | 18,4 | – ₽ |
Испаритель DX-VR-H-6-24-760-2,5-2х9-Cu35-Al15-22/28Cu | 905 х 660 | 180 | 790 х 600 | 56 | 7000(4,2) | 35 | 17,9 | – ₽ |
Испаритель DX-VR-H-3-24-1050-2,0-12-Cu35-Al12-22/35Cu | 1200 х 660 | 140 | 1050 х 600 | 45 | 9000(4) | 31 | 20,3 | – ₽ |
Испаритель DX-VR-H-4-24-1050-2.![]() | 1200 х 660 | 140 | 1050 х 600 | 61 | 9000(4,1) | 32 | 18 | – ₽ |
Испаритель DX-VR-H-6-24-1050-2.5-2х12-Cu35-Al15-22/35Cu | 1200 х 660 | 200 | 1050 х 600 | 74 | 9000(4,1) | 35 | 17,5 | – ₽ |
Испаритель DX-VR-H-3-36-750-1.8-2х9-Cu35-Al12-22/28Cu | 900 х 960 | 140 | 750 x900 | 54,6 | 10000(4,2) | 32 | 20,5 | – ₽ |
Испаритель DX-VR-H-4-36-730-2.2-18-Cu35-Al12-22/42Cu | 900 х 960 | 140 | 730 х 900 | 62,5 | 10000(4,3) | 32 | 19 | – ₽ |
Испаритель DX-VR-H-6-36-740-2.5-2х13-Cu35-Al12-28/35Cu | 900 х 960 | 180 | 740 х 900 | – ₽ | ||||
Испаритель DX-VR-H-3-36-1060-2.![]() | 1210 х 960 | 140 | 1050 х 900 | 83 | 14000 | 30 | 20 | – ₽ |
Испаритель DX-VR-H-4-36-1050-2.2-2х18-Cu35-Al12-22/42Cu | 1210 х 960 | 140 | 1050 х 900 | 123 | 14000 | 32 | 18 | – ₽ |
Испаритель DX-VR-H-6-36-1050-2,5-2х13-Cu35-Al15-22/42Cu | 1210 х 960 | 160 | 1050 х 900 | 138 | 14000 | 35 | 18,5 | – ₽ |
Испаритель DX-VR-H-3-48-1050-2,0-2х12-Cu35-Al12-22/35Cu | 1210 х 1260 | 180 | 1050 х 1200 | 104 | 20000 | 30 | 20,6 | – ₽ |
Испаритель DX-VR-H-4-48-1040-2.2-2х22-Cu35-Al12-22/42Cu | 1210 х 1260 | 180 | 1040 х 1200 | 162 | 20000 | 32 | 18,5 | – ₽ |
Испаритель DX-VR-H-6-48-1040-2,5-2х23-Cu35-Al15-22/42Cu | 1210 х 1260 | 200 | 1040 х 1200 | 191 | 20000 | 32 | 16,80 | – ₽ |
Испаритель DX-VR-H-3-48-1350-2,0-2х18-Cu35-Al12-22/42Cu | 1510 х 1260 | 140 | 1350 х 1200 | 138 | 25000 | 30 | 20,3 | – ₽ |
Испаритель DX-VR-M-3-24-1350-2.![]() | 1510 х 1260 | 180 | 1350 х 1200 | 90 | 25000 | 28 | 20,0 | – ₽ |
Испаритель DX-VR-H-4-48-1330-2.0-2х22-Cu35-Al12-28/54Cu | 1510 х 1260 | 180 | 1300 х 1200 | 192 | 25000 | 30 | 16,2 | – ₽ |
Испаритель DX-VR-H-6-48-1330-2,5-2х24-CU35-Al15-28/54Cu | 1510 х 1260 | 230 | 1300 х 1200 | 213 | 25000 | 30 | 15,5 | – ₽ |
Испаритель DX-VR-M-3-24-1650-2.0-2х6-Cu40-Al12-22/28Cu | 1810 х 1260 | 180 | 1600 х 1200 | 95 | 29000 | 28 | 20 | – ₽ |
Испаритель DX-VR-H-4-48-1600-2.0-2х22-Cu35-Al12-28/54Cu | 1810 х 1260 | 180 | 1600 х 1200 | 202 | 29000 | 30 | 16 | – ₽ |
Испаритель DX-VR-H-6-48-1620-2,5-2х24-CU35-Al15-28/54Cu | 1810 х 1260 | 230 | 1620 х 1200 | 227 | 29000 | 30 | 16 | – ₽ |
Испаритель DX-VR-M-3-30-1650-2.![]() | 1810 х 1560 | 180 | 1650 х 1500 | 120 | 36000 | 28 | 20 | – ₽ |
Испаритель DX-VR-M-4-30-1600-2.0-2х15-Cu40-Al12-28/54Cu | 1810 х 1560 | 180 | 1600 х 1500 | 211 | 36000 | 30 | 19 | – ₽ |
Испаритель DX-VR-M-6-30-1600-2,4-2х22-CU40-Al12-28/54Cu | 1810 х 1560 | 220 | 1600 х 1500 | 250 | 36000 | 30 | 18 | – ₽ |
Испаритель DX-VR-M-4-36-1600-2.0-2х18-Cu40-Al12-28/54Cu | 1810 х 1860 | 180 | 1600 х 1800 | 257 | 45000 | 32 | 19,5 | – ₽ |
Испаритель DX-VR-M-4-36-1900-2.0-2х18-Cu40-Al12-28/54Cu | 2115 х 1860 | 180 | 1900 х 1800 | 270 | 50000 | 30 | 19 | – ₽ |
Стоимость уточняйте у менеджеров компании, гибкая система скидок для торговых и монтажных компаний.
Чтобы купить качественный и недорогой фреоновый медно-алюминиевый охладитель (испаритель), для систем кондиционирования, отправьте готовую заявку с заполненным опросным листом на почту [email protected], или обратитесь к нашим квалифицированным специалистам за расчетом и консультацией по номеру телефона +7 (812) 648-23-68. Лучшая цена и условия доставки в России, расчет фреонового охладителя за 30 минут, только у нас.
Калориферы
Водяные нагреватели
Водяные охладители
Паровые нагреватели
Фреоновые испарители
Фреоновые конденсаторы
Канальные теплообменники
Оборудование
Конденсаторы
Драйкулеры
Тепловентиляторы
Охладители воздуха
Компания
Каталог
Калориферы в наличии
Стоимость
Акции
Заказать
Сервис
Позвонить :
8 (812) 648-23-68
Написать :
Адрес :
193318, г. Санкт-Петербург,
ул. Ворошилова, 2, литер А
пн-пт с 9. 00 до 18.00
© 2012-2019 Группе компаний КИНСИ – производство медно-алюминиевых теплообменников и оборудования.
Фреоновые испарители – Вентлюкс
- Каталог
- Фреоновые испарители

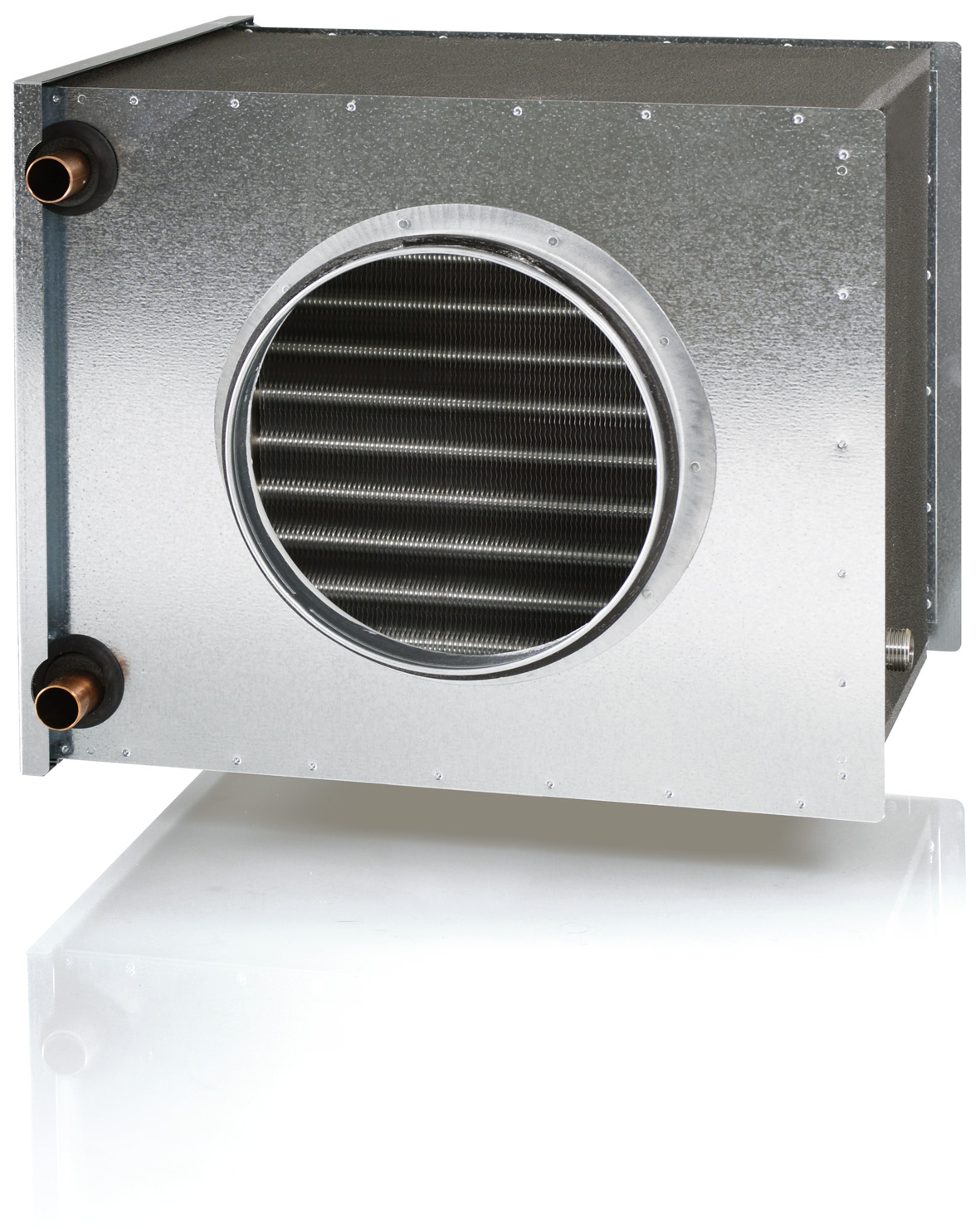

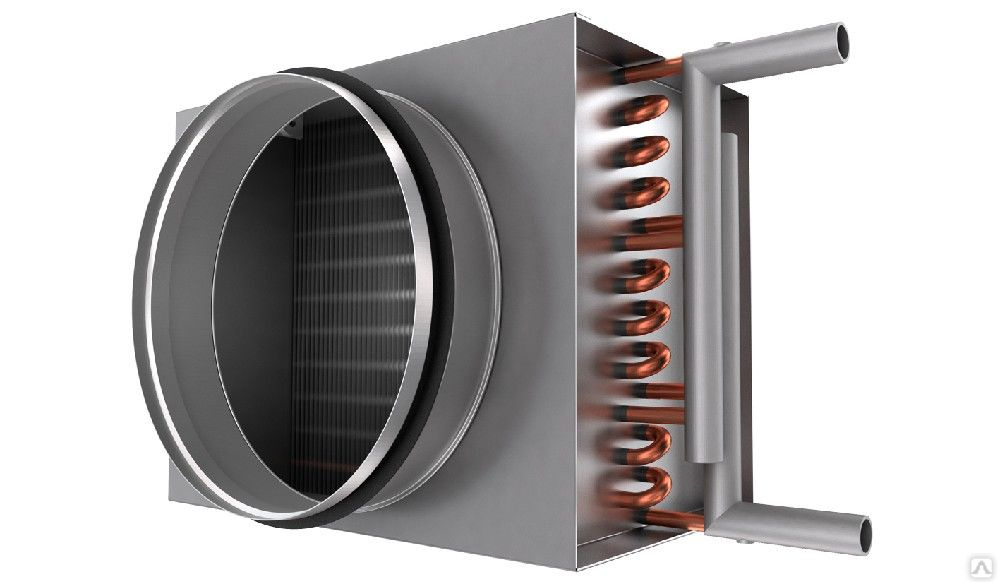

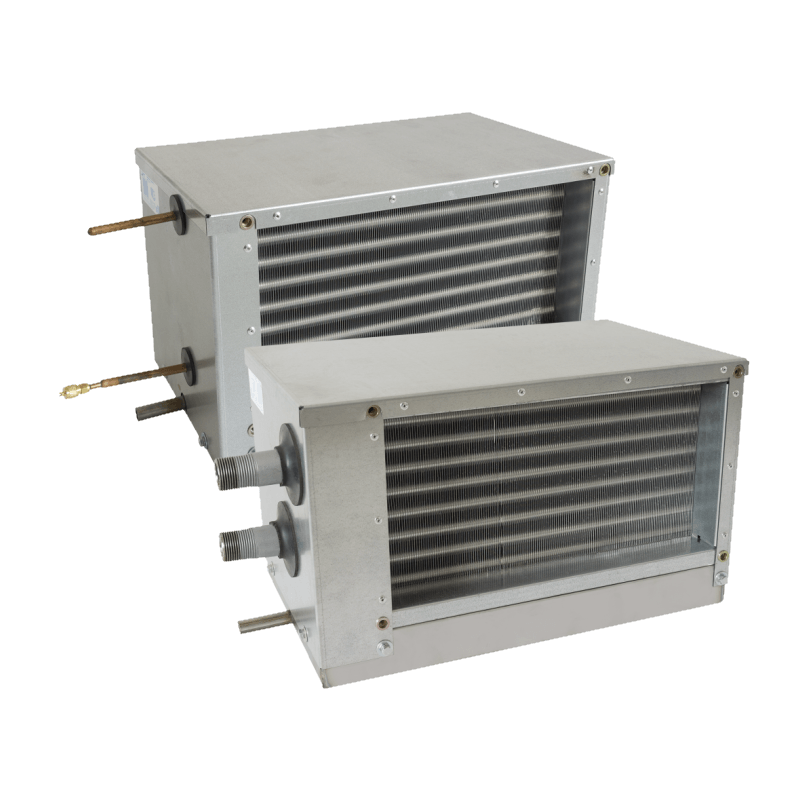

Канальный фреоновый испаритель служит для охлаждения воздуха в приточной установке. Он состоит из теплообменника, сепаратора-каплеуловителя и поддона для сбора конденсата.
ОписаниеКонструкцияПодборАксесуарыДокументация
Наша компания поставляет качественные фреоновые воздушные испарители для приточных или приточно-вытяжных установок. Они изготавливаются в 9-ти типоразмерах и имеют мощность по холоду от 5,4 до 35,5 кВт. Данные устройства предназначены для работы с компрессорно-конденсаторными блоками на фреонах R410, R407 или R22.
Наши инженеры выполняют грамотный подбор фреонового прямоугольного испарителя по модели Вашего ККБ, по требуемой мощности охлаждения или по расходу воздуха. Мы гарантируем 100% совместимость с компрессорными блоками и вентустановками любых производителей. Дополнительно Вы можете купить комплект обвязки.

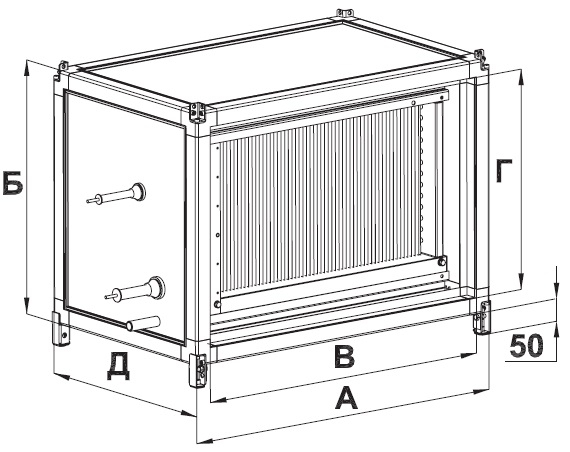

Конструктивно фреоновый канальный испаритель состоит из медно-алюминиевого теплообменника, каплеуловителя и поддона для сбора конденсата. Теплообменник фреон-воздух состоит из нескольких рядов медных трубок имеющих, алюминиевое оребрение. Коллекторы также сделаны из меди.
Каплеуловитель – предназначен для улавливания мелких капель воды, которая образуется при конденсации и затем стекает в поддон в нижней части корпуса испарителя. Поддон имеет самотечный слив конденсата и теплоизоляцию.
Присоединение канального прямоугольного испарителя к фреоновым трубкам, соединяющим его с конденсаторным блоком, осуществляется пайкой, а крепление к приточным воздуховодам или другим элементам системы вентиляции – с помощью крепежных болтов и шины.
Для того, чтобы грамотно купить канальный воздушный испаритель, нужно правильно подобрать его типоразмер. А для этого требуется рассчитать его холодильную мощность. Для расчёта нужны следующие данные:
- Расход воздуха приточной установки, м3/ч, в которой будет установлен фреоновый охладитель, в нашем примере он будет 4 500 м3/ч;
- Температура и относительная влажность уличного воздуха летом согласно СНиП для региона, в котором находится ваш объект;
- Температура внутри помещений, в нашем примере +20С;
- Температура приточного воздуха, которую рекомендуется принять на 5-7 градусов ниже, чем в помещениях.
- Для расчета нужно воспользоваться I-d диаграммой.
- Последовательность определения мощности испарителя такова:
- Для региона, в котором будет установлена вентиляция с фреоновым канальным испарителем по СНиПу берем температуру и влажность уличного воздуха летом (например, для Москвы это +28С и 40%)
- На I-d диаграмме находим точку с соответствующими параметрами, обозначим ее как «Н» снимаем величину энтальпии (диагональные линии) в этой точке, линия (в нашем случае Iн=58 кДж/кг)
- Чертим на диаграмме «луч процесса» вертикально вниз до линии влажности = 90% и затем двигаемся по этой линии вниз до заданной ранее температуры приточного воздуха, так мы попадаем в точку «П» (в нашем примере до +22С-5С =+17С, где 22С – температура в помещении)
- Берем значение энтальпии в этой точке, линия I=const (в нашем примере Iп=42 кДж/кг)
- По формуле определяем требуемую мощность охлаждения:
- Qохл = 1,2 * Расх * (Iн – Iп) / 3600= 1,2 * 4500 * (58-42) / 3600 = 24,0 кВт
- Итак, в нашем примере нужно подобрать фреоновый прямоугольный испаритель на 21,3 кВт.
По каталогу находим подходящую по мощности модель. Выбираем ту, которая отличается от рассчитанной мощности на минимум кВт. В нашем случае это типоразмер 80-50.
- Проверяем, чтобы канальная скорость воздуха в сечении испарителя не превышала 3 м/с. Это делается по следующей формуле:
- Скор = Расх / (3600 * Шир * Выс) = 4500 / (3600 * 0,8 * 0,5) = 3,1 м/с
- Данная скорость превышает допустимую, поэтому выбираем сечение 90-50
- Обвязка (соединительный комплект): ТРВ, соленойд, фреоновый фильтр-осушитель, смотровое стекло.
- Каталог – технические характеристики и описание
Змеевики испарителя и змеевики конденсатора
Учитывая жаркое лето в районе Роли, вы, вероятно, знаете некоторые основные сведения о вашем кондиционере, но знаете ли вы, как работают змеевики испарителя и конденсатора?
Если внутреннее устройство вашего кондиционера является для вас загадкой, вам будет полезно узнать несколько технических подробностей о том, как ваша система охлаждения выполняет свою работу.
Независимо от того, как долго работает ваш кондиционер, важно выполнять плановое техническое обслуживание кондиционера, чтобы поддерживать эффективную работу змеевиков испарителя и конденсатора, а также остальной части вашей системы.
Если что-то пойдет не так, вы сможете быстрее устранить проблему. Ваши знания также помогут вам сделать разумный выбор, когда вы будете готовы купить сменные компоненты или модернизировать свой кондиционер.
Ищете услуги по ремонту или замене змеевиков испарителя или конденсатора в районе Роли-Дарем? Наша команда Air Experts может выполнить эту работу.
Позвоните по телефону 919-480-2727 или свяжитесь с нами онлайн, чтобы записаться на прием сегодня.
Знакомство со змеевиком испарителя
Кондиционеры на самом деле не «производят» холодный воздух, как печь производит тепло. Вместо этого они используют хладагент или хладагент для поглощения тепла из воздуха, переноса этого тепла наружу и выделения его в воздух снаружи.
Хладагент непрерывно циркулирует, удаляя все больше и больше тепла из вашего дома, пока температура воздуха в помещении не достигнет значения, установленного на термостате.
Змеевики испарителя и конденсатора работают с разными сторонами цикла охлаждения. Давайте сначала пройдемся по змеевику испарителя.
Что такое змеевик испарителя?
Змеевик испарителя кондиционера, также называемый сердцевиной испарителя, является частью системы, в которой хладагент поглощает тепло. Отсюда дует холодный воздух.
Змеевик испарителя находится внутри или рядом с устройством обработки воздуха, где находится нагнетательный вентилятор. Змеевики испарителя изготавливаются из меди, стали или алюминия, поскольку эти металлы легко проводят тепло. Большинство бытовых испарителей переменного тока состоят из трубок, согнутых в U-образную форму и вставленных в панели.
Панели обычно располагаются в форме буквы «А». Эти панели облицованы тонкими металлическими пластинами, известными как ребра, которые приближают проходящий воздух для охлаждения ближе к змеевикам, чтобы максимизировать эффект хладагента.
При работе кондиционера компрессор прокачивает холодный жидкий хладагент под низким давлением по трубкам змеевика испарителя. Перед входом в змеевик испарителя хладагент проходит через расширительный клапан. Этот клапан сбрасывает давление жидкого хладагента, который быстро охлаждает его. Жидкий хладагент, выходящий из расширительного клапана, довольно холодный, что позволяет ему поглощать тепло из воздуха.
Расширительный клапан также контролирует количество хладагента, поступающего в испаритель. Более совершенные расширительные клапаны, такие как термостатические расширительные клапаны (ТРВ), могут точно регулировать поток для повышения общей энергоэффективности системы.
По мере прохождения хладагента нагнетательный вентилятор нагнетает горячий комнатный воздух на змеевик испарителя. Хладагент поглощает тепло из проходящего воздуха и при этом нагревается и испаряется.
Когда водяной пар из теплого бытового воздуха попадает на холодные змеевики испарителя, водяной пар конденсируется в жидкость и стекает в поддон для сбора конденсата, который отводит воду наружу. Так ваш змеевик испарителя снижает влажность в вашем доме.
Уход за змеевиком испарителя
Из-за принципа работы змеевики испарителя и конденсатора необходимо содержать в чистоте, чтобы они работали должным образом и достигали оптимальной энергоэффективности. Грязный змеевик испарителя может вызвать ряд проблем, в том числе:
- Ухудшение поглощения тепла и холодопроизводительности
- Более высокое энергопотребление
- Более высокие давления и температуры
- Иней и обледенение
Даже тонкий слой пыли на змеевике испарителя снижает его эффективность. Пыль действует как изолятор, удерживая тепло и воздух от холодных катушек. Это означает, что катушка не может поглощать столько тепла, сколько может, когда она чистая. Тогда вашей системе придется работать дольше, чтобы обеспечить желаемую температуру в помещении, а значит, она будет потреблять больше энергии.
Поскольку хладагент поглощает недостаточно тепла, хладагент, проходящий через грязный змеевик испарителя, не нагревается так, как должен. Этот холодный хладагент заставляет водяной пар в воздухе замерзать, а не конденсироваться в жидкость. В конце концов, весь змеевик испарителя может покрыться льдом.
Слой инея на испарителе никогда не бывает нормальным. Если ваша система работает с замерзшим испарителем, это повысит температуру в компрессоре и в конечном итоге может привести к выходу из строя этого компонента.
Пыль на змеевике испарителя, мусор на наружном блоке конденсатора, грязный воздушный фильтр и утечка хладагента могут привести к замерзанию испарителя. Если вы не можете определить проблему, обратитесь к специалисту по системам отопления и охлаждения.
В змеевиках испарителя также могут образовываться крошечные точечные утечки из-за коррозии из-за смешивания влаги от конденсата с химическими веществами, обычно присутствующими в бытовом воздухе. Маслянистый остаток вокруг испарителя или в дренажном поддоне является признаком того, что ваш змеевик негерметичен и нуждается в замене.
Переносимые по воздуху химические вещества, которые способствуют этим утечкам, известны как летучие органические соединения (ЛОС) и поступают из новых ковровых покрытий, обивки, мебели из прессованного дерева, освежителей воздуха, чистящих химикатов и многих других источников. Обеспечение хорошей домашней вентиляции снижает содержание летучих органических соединений в воздухе помещения, защищая змеевик испарителя и ваше здоровье.
Нужен ремонт змеевика испарителя в Роли? Звоните сегодня!
Как змеевик конденсатора выполняет свою работу
Змеевики испарителя и конденсатора работают вместе для охлаждения вашего дома, поэтому змеевик испарителя был бы не очень хорош без змеевика конденсатора для завершения второй половины цикла охлаждения.
Что такое конденсатор кондиционера?
Конденсатор вашего кондиционера находится в большом квадратном блоке снаружи вашего дома. Хотя весь блок называется «конденсаторным блоком», он содержит несколько компонентов, включая трубки и ребра конденсатора, компрессор, вентилятор и медные трубки, а также клапаны и переключатели.
После того, как хладагент поглотит тепло из воздуха в вашем доме, он по медной трубке выходит наружу к блоку конденсатора. Здесь теплый газообразный хладагент низкого давления поступает в компрессор. Компрессор сжимает хладагент, превращая его в горячий газ под высоким давлением.
Этот газ выходит из компрессора и поступает в змеевики конденсатора, где хладагент выделяет большую часть тепла, поглощенного вашим домом. Вентилятор в верхней части наружного блока продувает воздух через змеевики конденсатора, поэтому хладагент внутри теряет тепло. Многочисленные змеевики конденсатора увеличивают количество времени, в течение которого хладагент находится на пути выдуваемого воздуха, что дает ему достаточно времени для отвода тепла, вынесенного из вашего дома.
При охлаждении хладагент превращается из горячего газа в горячую жидкость. Оттуда он возвращается по медной трубе в ваш дом и попадает в расширительный клапан внутреннего блока возле змеевика испарителя.
Поддержание формы конденсатора
Хороший поток воздуха имеет решающее значение для змеевиков испарителя и конденсатора. Оба эти компонента передают тепло, а пыль или мусор мешают им это делать. Для конденсаторных агрегатов наиболее распространенной угрозой является скопление дворового мусора на ребрах.
Обычно это скошенная трава, опавшие листья, ветки и шерсть домашних животных, которые затрудняют отвод тепла конденсатором. Это снижает энергоэффективность вашего кондиционера и создает нагрузку на конденсатор и другие компоненты.
Периодически проверяйте конденсатор и, если заметите скопление мусора, отключите питание всей системы и осторожно очистите ребра жесткой щеткой.
Иногда на конденсаторе переменного тока может образовываться иней или полностью покрываться льдом. Предполагая, что блок конденсатора чистый, подобные обледенения обычно означают, что где-то в вашей системе есть проблема с потоком воздуха. Это может быть грязный воздушный фильтр, грязные воздушные регистры и вентиляционные отверстия, засорение воздуховода или грязный змеевик испарителя. Лед на конденсаторе также может быть вызван низким уровнем хладагента, что требует вызова техника.
Когда сезон охлаждения закончится, защитите наружный конденсатор от непогоды, накрыв сверху куском дерева, прикрепив его со всех четырех углов кирпичами. Это предотвратит скопление снега внутри.
Возможно, вы видели конденсаторы ваших соседей, завернутые в полиэтилен на зиму, но такой подход может принести больше вреда, чем пользы. Покрытие всего блока задерживает влагу внутри, способствуя ржавчине. Это также делает помещение более привлекательным для животных, ищущих убежища.
Узнайте больше о змеевиках испарителя и конденсатора, а также о наших решениях для кондиционирования воздуха или позвоните по номеру 919-480-2727, чтобы записаться на прием.
Услуги по ремонту кондиционеров воздуха в районе Роли для змеевиков испарителя и змеевиков конденсатора
Наша команда Air Experts может отремонтировать или заменить змеевик испарителя или змеевик конденсатора вашего кондиционера в районе Роли-Дарем.
Позвоните по телефону 919-480-2727 или свяжитесь с нами онлайн, чтобы записаться на прием сегодня!
Мы предоставляем услуги в:
Apex, Carrboro, Cary, Chapel Hill, Clayton, Durham, Garner, Hillsborough, Holly Springs, Knightdale, Morrisville, Pittsboro, Raleigh, Rolesville, Wake Forest, Wendell, Willow Springs, Youngsville, Зевулон и прилегающие районы.
Как работает испаритель – Grey Cooling Man Советы по ремонту кондиционеров
Как работает испаритель.
Холодильные системы содержат газ под высоким давлением, некоторые из которых при нагревании могут распадаться на ядовитые газы. Используемые напряжения смертельны. Если вы не уверены, позвоните специалисту по телефону
Какова работа испарителя?
Испаритель — одна из 4 частей, необходимых для работы кондиционера.
После выхода из расширительного устройства давление падает до соответствующего значения давления/температуры насыщения, которое является достаточно низким для получения тепла от проходящего вокруг него воздуха.
Это тепло поглощается хладагентом при его кипении.
На приведенном выше рисунке показан пример испарителя. В этом устройстве в качестве расширительного клапана используется поплавковый клапан. Когда уровень в испарителе падает, жидкий хладагент попадает внутрь. Компрессор вытягивает газообразный хладагент из верхней части испарителя.
При кипении хладагента он поглощает тепло самого жидкого хладагента. При охлаждении хладагента тепло поглощается из окружающего воздуха.
Этот тип испарителя называется затопленным, потому что в нем есть определенный уровень жидкого хладагента.
Этот пример имеет некоторые ограничения.
Площадь поверхности контейнера мала для необходимого количества тепла. Большая часть хладагента в контейнере не соприкасается со стенками контейнера, поэтому теплопередача меньше.
Давайте посмотрим на некоторые условия, в которых может работать этот испаритель.
Если окружающий воздух вокруг него был очень горячим, этот тип испарителя может работать нормально из-за большой разницы температур. (Помните, чем выше разница температур, тем быстрее происходит передача тепла). Однако, если бы температура окружающей среды была довольно низкой или контейнер был бы изолирован от окружающего воздуха, теплопередача была бы очень низкой.
В этих условиях компрессор будет продолжать откачивать газообразный хладагент из испарителя.
Если теплопередача слабая, хладагент будет кипеть слабо. Хладагент не может закипеть, если поглощается мало тепла. Компрессор будет пытаться перекачать более или менее фиксированное количество газа. Затем температура хладагента в испарителе будет снижаться с соответствующим падением давления в попытке превратить большее количество хладагента в газ. Этот процесс продолжается до тех пор, пока температура не станет достаточно низкой, чтобы передать через стенки контейнера количество тепла, которое может прокачать компрессор.
Эту концепцию необходимо понять, чтобы понять, как работают эти машины.
Выше показано простое изображение испарителя. Жидкость поступает слева (красный). Круг с буквой X — это расширительный клапан, ограничивающий поток хладагента. Короткая лавандовая секция — это очень короткая секция, в которой температура теплой жидкости понижается до температуры холодной жидкости. В этом разделе из жидкого хладагента удаляются разумные БТЕ путем кипячения части жидкости, чтобы снизить ее температуру с теплой жидкости на холодную. Это называется мгновенным газом. Охлаждение кондиционируемого помещения этим участком не осуществляется. Это чистая потеря охлаждающего эффекта.
Длинная синяя сужающаяся часть представляет собой насыщенную смесь жидкости и газа, которая кипит и поглощает тепло кондиционируемого пространства. Эта секция является той частью, которая поглощает подавляющее большинство тепла из кондиционируемого помещения.
Эта смесь жидкости и газа представляет собой определенную температуру, которая не изменяется во всем испарителе до тех пор, пока жидкость не перестанет кипеть.
Полностью белая секция в конце испарителя — это секция перегрева . В этот момент вся жидкость испаряется в газ. Газ по-прежнему имеет более низкую температуру, чем воздух, проходящий через змеевик, поэтому его температура будет повышаться по мере прохождения через змеевик.
Перегрев — один из самых важных показателей, который мы используем при диагностике и заправке кондиционеров!
На видео ниже показано графическое изображение испарителя и того, что и где происходит.
Ребристый змеевик
Используя трубки малого диаметра для прохождения хладагента и прикрепляя металлические ребра к трубкам, мы увеличиваем площадь поверхности, которая подвергается воздействию воздуха, проходящего по трубке. Когда воздух проходит через воздух, он будет несколько раз касаться трубок и ребер, чтобы передать больше тепла хладагенту внутри трубок. Это называется очисткой катушки.
Ребристый змеевик используется в подавляющем большинстве испарителей, которым необходимо отводить тепло от воздуха.

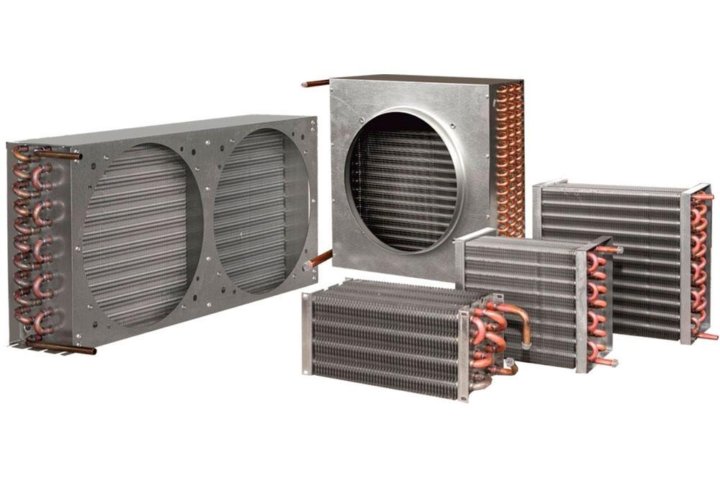

Существует множество конфигураций трубных ребер.
На змеевиках, которые должны иметь наилучшую теплопередачу, ребра будут расположены очень близко друг к другу. На катушках, которые должны перемещать больше воздуха, они могут быть дальше друг от друга.
Кроме того, на некоторых змеевиках при нормальных условиях эксплуатации может образовываться иней, и для защиты от инея может потребоваться больше пространства между ребрами.
Этот тип испарителя называется испарителем прямого испарения, поскольку он не зависит от определенного уровня хладагента внутри него.
Ниже приведен пример испарителя современного кондиционера.
Воздух проходит через змеевик снизу вверх.
Конфигурация змеевиков «А» обычно используется для использования ограниченного пространства в системе воздуховодов. Существуют также катушки «W», «H» и наклонные катушки.
Испаритель кондиционера
Современный испаритель кондиционера предназначен для передачи определенного количества тепла в особых условиях. Например, с Р-22, если его давление 69# его температура кипения составляет 40 градусов по Фаренгейту. Если температура воздуха, проходящего через змеевики испарителя, составляет 75 градусов по Фаренгейту, то разница составляет 35 градусов по Фаренгейту. Это достаточно большая разница температур, чтобы тепло легко передавалось от воздуха к хладагенту.
Если воздух на входе имеет температуру 75 градусов по Фаренгейту, падение температуры на змеевике обычно составляет от 18 до 22 градусов по Фаренгейту. Таким образом, температура на выходе должна быть между 57 и 53 градусами по Фаренгейту. быть от 14 до 16 градусов по Фаренгейту).
Чтобы посмотреть, как устроен испаритель, посмотрите видео ниже.
Размеры испарителей
Крышный блок (RTU) слева представляет собой комплектный блок. Он включает в себя все компоненты, необходимые для обеспечения охлаждения. Для этого типа агрегата не требуется подбор размера испарителя, поскольку он поставляется с уже установленным.
Если ваш блок представляет собой сплит-систему, испаритель должен соответствовать внешнему блоку по размеру, возрасту и производителю.
