Етс 974 контроллер инструкция: Контроллер Elitech ETC-974

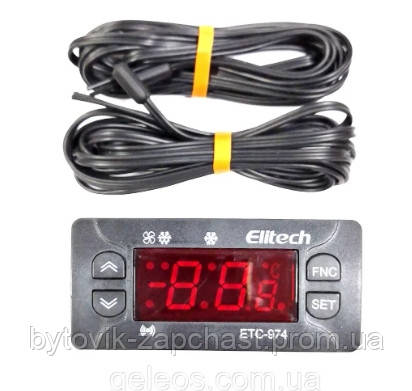

Контроллер Elitech ETC-974

  • Холодильное оборудование
  • Контроллеры
Контроллер Elitech ETC-974

Временно не продается

АртикулETC-974
id товара9053
СтранаКитай
Минимальный заказ1 шт
В наличии на складах0 шт
Внимание!

Аналог Eliwell IDplus 974

Общее описание

Контроллер Elitech ETC-974 предназначен для управления работой вентилируемого и статического воздухоохладителя, камерой охлаждения со статическим или принудительным обдувом воздуха или холодильным прилавком. Имеет два датчика: измерения температуры в охлаждаемом обьеме и датчик температуры испарителя. Имеет три релейных выхода, для включения и выключения компрессора 8А, для управления вентиляторами испарителя и для электрической оттайки 8(A). Питание 220В/50Гц, применяемые температурные датчики NTC или PTC. Поставляется с датчиками в комплекте.

Технические
характеристикиЧертежи
и схемыДополнительная
информацияАналоги


Характеристика

ПроизводительElitech
НазначениеДля торговой мебели и камер
Количество релейных выходов3
Напряжение питания220 V
Подключение к мониторингуНет
Потребляемая мощность5 Вт
Количество входов для датчиков2
Тип подключаемых зондовNTC 10кОМ при 25 °C /PTC 990 ОМ 25 °C

Чертежи

Схема подключений ETC-974

Дополнительная информация

Инструкция Elitech ETC-974 (англ. ) (1.91Mb)

Инструкция Eliwell ID974(рус.) (0.17Mb)

Аналоги


Мы не гарантируем 100% совместимости аналогов. Сравнение носит рекомендательный характер. Для подтверждения 100% совместимости требуется консультация специалиста !!!

Контроллер Dixell XR60CX -5N0C3 NTC 2R=8+16A +2NG6/1.5 STE
  • Артикул: X0LGONBXB500-I10
  • Страна: Италия
  • В наличии: 7 шт

Модель Dixell XR60CX , формата 32 x 74 мм – это микропроцессорный контроллер, подходящий для применения в средне- или низкотемпературных холодильных установках с вентиляцией. У него есть 3 релейных выхода для управления компрессором, вентилятором, оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Он также снабжен тремя входами датчиков NTC или PTC, первый – для контроля температуры, второй, расположенный на испарителе – для контроля температуры окончания оттайки и управления вентилятором, третий датчик, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как четвертый датчик температуры. Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU , такой как блоки мониторинга Dixell семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

6’150,46 P

76,36 €

Контроллер EKC 202B
  • Артикул: 084B8522
  • Страна: Дания
  • В наличии: нет

Контроллеры Danfoss Контроллеры EKC 202 могут использоваться для широкого спектра различных холодильных применений – от контроля температуры воздуха и оттайки до более сложных приложений, включая управление светом и вентиляторами. Компактная аппаратная конструкция: интеграция напряжения питания 230 В переменного тока, четырех реле и встроенных часов реального времени с супер-крышкой без ущерба для размеров. Выбор дополнительных модулей позволяет расширить функциональность, например, с помощью сетевой карты RS 485 и резервного аккумулятора. Датчики температуры = тип EKS (PTC 1000), AKS (Pt 1000) или NTC. HACCP и EN 441-13: Заводская калибровка гарантирует, что точность измерения всех контроллеров EKC 202 в сочетании с датчиком Pt 1000 лучше, чем требуется в EN 441-13 без какой-либо последующей калибровки.

Временно не продается

Контроллер EKC 202B (пром.упак.)
  • Артикул: 084B8691
  • Страна: Дания
  • В наличии: нет

Контроллеры Danfoss Контроллеры EKC 202 могут использоваться для широкого спектра различных холодильных применений – от контроля температуры воздуха и оттайки до более сложных приложений, включая управление светом и вентиляторами. Компактная аппаратная конструкция: интеграция напряжения питания 230 В переменного тока, четырех реле и встроенных часов реального времени с супер-крышкой без ущерба для размеров. Выбор дополнительных модулей позволяет расширить функциональность, например, с помощью сетевой карты RS 485 и резервного аккумулятора. Датчики температуры = тип EKS (PTC 1000), AKS (Pt 1000) или NTC. HACCP и EN 441-13: Заводская калибровка гарантирует, что точность измерения всех контроллеров EKC 202 в сочетании с датчиком Pt 1000 лучше, чем требуется в EN 441-13 без какой-либо последующей калибровки.

Временно не продается

Контроллер Eliwell ID plus 974 (230V)
  • Артикул: IDP2EYB7R0001
  • Страна: Италия
  • В наличии: много

Контроллер Eliwell ID plus 974 предназначен для управления интенсивным воздухоохладителем, камерой охлаждения с обдувным охлаждением и электрооттайкой или холодильным прилавком. Имеет два датчика, 1-й измерения температуры в охлаждаемом обьеме и 2-й датчик испарителя. Три релле, 1-е включение компрессора до 12A, 2-е включение электрооттайки 4A, 3- управление вентиляторами воздухоохладителя 2A. Так же прибор имеет один мультифункциональный вход (D.l.1), который может быть сконфигурирован как температурный датчик или как цифровой вход. И один цифровой вход, подключаемый к TTL порту прибора (D.l.2). Питание прибора 220В/50Гц. Тип применяемых датчиков NTC/PTC, поставляется с двумя датчиками NTC в комплекте.

3’767,80 P

46,78 €

Контроллер AKO-D14323
  • Артикул: AKO-D14323
  • Страна: Испания
  • В наличии: нет

Контроллер AKO-D14323 предназначен для управления работой вентилируемого воздухоохладителя или холодильной камерой с обдувным испарителем. Имеет 2 датчика температуры типа NTC/PTC, один цифровой вход + один цифровой вход, который может конфигурироваться как датчик температуры. Три реле, перекидное реле 16A/230В для управления компрессором/соленодным клапаном и теном подогрева картера, реле 6A/230В управление вентиляторами воздухоохладителя, реле 8A/230В конфигурируемое для управления оттайкой, освещением или аварийная сигнализация. Питание 230В/50Гц, применяемый температурный датчик NTC или PTC. Поставляется с двумя датчиками NTC в комплекте.

Временно не продается

Контроллер Carel PJEZC0H000
  • Артикул: PJEZC0H000
  • Страна: Италия
  • В наличии: нет

Carel PJEZC0H000 – параметрический контроллер для холодильного оборудования. Предназначен для управления испарителем с принудительным обдувом и принудительным оттаиванием, также способен управлять пуском-остановкой компрессора или соленоидным клапаном. Имеет три встроенных реле по 8 А, количество подключаемых датчиков 2 или 3 (датчик температуры воздуха в охлаждаемом объеме, датчик температуры поверхности испарителя.) датчик 3 может быть сконфигурирован как аварийное реле. Тип используемых датчиков PTC сопротивление 985 ОМ при 25 С, либо NTC сопротивление 10 кОМ при 25 С. Напряжение питания 230В/50Гц. Может быть подключен к сети RS 485, возможно программирование с помощью электронного ключа. Контроллер поставляется без датчиков.

Временно не продается

Контроллер Dixell XR60CX -5N0C1 NTC R=5+8+20A 2NG6/1.5
  • Артикул: X0LGOGBXB500-S10
  • Страна: Италия
  • В наличии: нет

Модель Dixell XR60CX , формата 32 x 74 мм – это микропроцессорный контроллер, подходящий для применения в средне- или низкотемпературных холодильных установках с вентиляцией. У него есть 3 релейных выхода для управления компрессором, вентилятором, оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячий газ). Он также снабжен тремя входами датчиков NTC или PTC, первый – для контроля температуры, второй, расположенный на испарителе – для контроля температуры окончания оттайки и управления вентилятором, третий датчик, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как четвертый датчик температуры. Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU , такой как блоки мониторинга Dixell семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.

Временно не продается

Контроллер BC-ITC-321
  • Артикул: BC-ITC-321
  • Страна: Китай
  • В наличии: много

BC-ITC-321 – Трёхрелейный контроллер температуры с функцией управления охлаждением, вентилятором и размораживанием; двумя температурными NTC-датчиками: в объёме и поверхность испарителя; и дискретным входом контроля закрытия двери. Электронные контроллеры becool серии BC-ITC предназначены для управления холодильными установками различного назначения и могут используются в средне- и низкотемпературных системах торгового, коммерческого и промышленного оборудования.

1’606,49 P

19,94 €

Контроллер Eliwell IDNext 974 P (230V)
  • Артикул: IDN974PEY307000
  • Страна: Италия
  • В наличии: много

Контроллеры Eliwell серии IDNext являются обновленным поколением контроллеров IDPlus. Простой переход от IDPlus: та же навигация, то же меню, те же параметры. Усовершенствован дисплей, смена кнопок на сенсорные, добавлены иконки на дисплее, безопасные реле, энергоэффективная разморозка, связь со смартфоном. Модель IDNext 974 P с датчиком NTC, 2 л.с (12/8/5 А), питание 230В, зуммер.

3’830,63 P

47,56 €

Контроллер DEKNA ETC-974
  • Артикул: ETC-974
  • Страна: Китай
  • В наличии: нет

Контроллер DEKNA ETC-974 предназначен для управления работой вентилируемого и статического воздухоохладителя, камерой охлаждения со статическим или принудительным обдувом воздуха или холодильным прилавком. Имеет два датчика: измерения температуры в охлаждаемом обьеме и датчик температуры испарителя. Имеет три релейных выхода, для включения и выключения компрессора 8А, для управления вентиляторами испарителя и для электрической оттайки 8(A). Питание 220В/50Гц, применяемые температурные датчики NTC или PTC. Поставляется с датчиками в комплекте.

Временно не продается

Запчасти Polair и прочие холодильное оборудование

Решетка на ВХСр-1,8 Полюс Эко

DM-105S.CM105, CM107, СВ105-S

ШХ-1,4 Абат

патрубок 115 мм

на шкафы до 2011г

СМ-105S

400х180х40 мм

Описание: Диаметр рабочего органа 60 мм Длина рабочего органа 180…

СНЯТЫ С ПРОИЗВОДСТВА!!!

Описание: Шок Ø-3,16мм L-30мм

Ширина 180 мм.

Подходит для СЭ -8/7Н РАДА

Испаритель BTO 420*300 (2канальный) Китай для холодильника. Испаритель играет…

Испаритель ВТО Китай Размеры: 430х320 Количество каналов: 1, с…

Для холодильного оборудования МХМ (Марихолодмаш)

Испаритель CARBOMA 3120431. Для шкафов холодильных CARBOMA R560С, ШХ-0,7;…

Совместимость с моделями : Бирюса-6, Бирюса-10 Размеры испарителя:…

Для холодильного оборудования МХМ (Марихолодмаш)

Комплект низкотемпературный для камер с толщиной панелей 80 мм POLAIR пэн и…

Комплект ручки СМ107 L=260 Polair (пластиковая белая) СМ106 – после…

Комплект ручки СМ107 L=260 Polair (пластиковая черная) СМ106 – после…

до 08.2019 CM106 CM107

Компрессор для моноблока MB216S Polair

Применяется в холодильном оборудовании. Потребляемая мощность – 66,7…

Компрессор L 76 TN Тип компрессора •герметичный поршневой Температурный…

ШОК-10-1/1 В настоящее время вместо сдвоенного компрессора sc21/21С…

Компрессор NEK6210GK Хладон R-404 Объем цилиндра 8.78 Режим…

Аналог Атлант(Барановичи): СКО 200 Аналог ACC: GVY 75 AA Аналог DANFOSS:…

Поршневой герметичный компрессор Danfoss ML80TB 123B2511. Характеристики: …

Контроллер EV3L23N7

Оснащён одним аналоговым входом для датчика NTC

для холодильных шкафов Капри 0,7М, Капри 1,5, Капри 1,12.

Подходит на все холодильные шкафы с глухой дверью.

Шкаф холодильный с неостекленной дверью POLAIR шх-0,7

Используется в настоящее время Размеры 656х27х16мм

7.400.002 Ось (для витрин) для холодильного оборудования МХМ (Марихолодмаш)

7.600.125 Петля двери для холодильного оборудования МХМ (Марихолодмаш)

7.600.124 Петля стенки для холодильного оборудования МХМ (Марихолодмаш)

Замена 2556019d

Подходит для шкафов POLAIR DM104 – Bravo и DM104с-Bravo Вес – 2,3 кг. Пров ф…

ПОЛКА РЕШЕТ. 460×595 для 105 и 110 шкафов Polair. Арт. 25563810000

Полка-решетка для Капри 1,5М, 1,5УМ, 1,5Н Марихолодмаш

Профиль уплотнительный 1120мм, 1400мм для Carboma F1400

Профиль уплотнительный (для ШХ-0.80С купе) для холодильного оборудования МХМ…

5x10x10мм Вас: 0.500кг

L=2м, 2 гнезда, наконечник с колпачком

Реле для SHIVAKI

Ручка двери для камеры холодильной «Полаир» модели КХН. Код …

для шкафа холодильного Капри 0,7М

Ручка шкафа холодильного Polair используется после 2019 года.

Характеристики: Серия термостата: ТАМ-112 Длина 800 мм

Тэн батареи испарителя Polair 1150 Вт моноблоки (Lпроф=1500, 2 гнезд) Длина…

Для оттайки испарителя моноблоков и сплит-систем Polair Для сплит систем…

(ТЭН-93В8,5/0,4 Т220) Длина 93 см

ТЭН поддона испарителя 2931039 Мощность: 0,3 кВт Длина провода = 900 мм для…

ТЭН оттайки испарителя для оборудования МАРИХОЛОДМАШ МХМ Капри 1,5Н

подходит на: ШХн-1,4-01 ШХн-1,4-02

Уплотнитель на шкаф холодильный ШХс-0,7-03 нерж

УПЛОТНИТЕЛЬ ХОЛОДИЛЬНИКА ПОЗИС

Уплотнитель на Шок-10

Предназначен для очистки холодильных контуров от загрязнений.

Объем 11,3 кг. ЗАМЕНА для устаревшего фреона R22. используется для…

Объем 11,3 кг.

Штуцер для Капри 1.5Н МХМ (Марихолодмаш) (7.672.032)

L=1м, 2 гнезда, наконечник с колпачком

Объем 13,6 кг.

Заменен на 72000065878 Контроллер температуры 30 F 1 NTC PYEZ1R05J4

На ШОК-20-1/1Т

Компрессор EGAS 90 HLR 220-240В, 50 Гц, используется в бытовых холодильниках и…

Компрессор для холодильного оборудования. Tecumseh TFH 2480 Z

Длина капиллярной трубки 1,6 м.

Размеры 1920*874 мм. Материал: мягкий ПВХ.

данный конденсатор применяется на серийных изделиях ПВВ-70КМ-С-НШ

Материал: мягкий ПВХ. Размеры: 1994х948 мм

применяется на все окрашенные шкафы с верхним расположением компрессора в том…

Уплотнитель для холодильного шкафа POLAIR DM104c-BRAVO

на шкафы холодильные ШХн-07

Применяется для Аппарата шоковой заморозки ШОК-20-1/1

ДО 1.08.2018 !!!! после 1.08.2018 г стали ставить 12000070628 …

Прилавки холодильные ПВВ. ТАМ-133

Контроллер невентилируемых холодильных установок из серии BASIC без функции…

3-х релейный контроллер (аналог ID 974) в комплекте с 2мя датчиками. ..

EWplus974 является контроллером вентилируемых среднетемпературных холодильных…

EWplus961 исходно является контроллером невентилируемых холодильных установок с…

На Шкаф шоковой заморозки Абат

для аппарата шоковой заморозки ШОК 20. на шок-10 до июля 2015 г. ШОК-4 на…

(530х728мм)

Тэн MB109-S Polair для поддона испарителя

в сборку входит испаритель, кожух, вентилятор, ТЭН оттайки, силиконовая сливная…

правый на ШОК-20 наруж. диаметр трубки 10мм

Контроллеры ID-974 на 2 датчика – приборы, предназначенные для…

Приборы серий ID Plus 961 – это контроллеры с одним цифровым выходом…

Ножка шкафов холодильных ШХ (Абат)

Петля Аппарата шоковой заморозки

Длина: 188 мм Ширина: 51 мм Корпус пластиковый

Испаритель ШОК 10

испаритель на стол холодильный СХС 60, СХС 70 СХС-60-02 , 3-х дверный. 2019…

Прилавок-витрина холодильный ПВВ 1500 мм.

Длина капиллярной трубки 1,3 м. Используется в морозильных камерах …

Длина капиллярной трубки 1,3 м.

Прилавок ПВВ(н)-70-к-с

Одна из моделей на которой применяется: СХС-60-01 двух дверный 2018 г.в.

Хладагент Фреон-22 (R22) 13,6 кг. Используется в холодильных агрегатах для…

Направляющая для ящиков столов СХС

Подходит для прилавка-витрины Abat ПВВ(Н)-70КМ

Кожух испарителя Кожух испарителя на ШХН -1,4

Размер с крючками 258, без них 225 Диаметр: 8.25мм

Контроллер XB590L-5N1C1X. 230V для шкафа шоковой заморозки

Аппараты шоковой заморозки ШОК

ШОК 6 на Шок-10 с Июля 2015 г.

Наклейка под терморегулятор мармита 85 градусов

ELIWELL ID 974 РУКОВОДСТВО Pdf-Herunterladen

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

Пользователь имеет дисплей и четыре клавиши для

контроля состояния и программирования прибора

.

КЛАВИШИ И МЕНЮ

Клавиша ВВЕРХ

Прокрутка пунктов меню

Увеличивает значения

Активирует ручное определение. функция

Клавиша ВНИЗ

Прокрутка пунктов меню

Уменьшение значений

Клавиша FNC

Функция ESC (выход)

FNC

Установите ключ

Доступ к установке

Установка

Доступ к меню

подтверждает команды

, отображающие тревоги

(если акции)

. Приборная прибор имеет. меню: меню

«Статус машины» и «Программирование»

.

ДОСТУП И ИСПОЛЬЗОВАНИЕ МЕНЮ

Прибор программируется с помощью меню.

Для входа в меню нажмите и быстро

отпустить кнопку «SET» (меню «Статус машины»

) или нажать кнопку «SET» более 5

секунд (меню «Программирование»).

Для доступа к содержимому каждой папки, обозначенной соответствующей меткой

, достаточно один раз нажать кнопку

“SET”.

Теперь вы можете просматривать содержимое

каждой папки, изменять его или использовать его функции. Если вы не используете клавиатуру для

в течение 15 секунд (тайм-аут) или если вы нажмете

0003

Нажмите кнопку «FNC» один раз, последнее значение

, показанное на дисплее, будет подтверждено, и вы

вернетесь к предыдущей маске экрана.

МЕНЮ СТАТУСА МАШИНЫ

Чтобы получить доступ к меню «Статус машины»,

нажмите и быстро отпустите кнопку «SET».

При наличии аварийных условий появляется метка папки “AL”

(см. раздел Диагностика

). В противном случае в нормальных условиях

Светодиод

Позиция

Ассоциированная функция

Компрессор или реле 1

Разморозка

Аварийный сигнал

Вентиляторы

ID 974

Электронный контроллер для принудительной подачи воздуха Чтобы просмотреть значение уставки

, нажмите кнопку «SET» еще раз.

На дисплее отображается заданное значение.

Чтобы изменить значение уставки, используйте клавиши «ВВЕРХ»

и «ВНИЗ» в течение 15 секунд.

Если параметр LOC = y, уставка

не может быть изменена.

МЕНЮ ПРОГРАММИРОВАНИЯ

Чтобы войти в меню «Программирование», нажмите

кнопку «SET» более 5 секунд.

Если указано, будет запрашиваться ПАРОЛЬ доступа

(параметр “PA1”), после чего будет следовать метка

первой папки.

Для прокрутки других папок используйте

клавиши «ВВЕРХ» и «ВНИЗ».

Для входа в папку нажмите “SET”. Этикетка

первого видимого параметра.

Для просмотра других параметров

используйте клавиши «ВВЕРХ» и «ВНИЗ». Чтобы изменить

параметр, нажмите и отпустите «SET»

, затем установите желаемое значение с помощью клавиш «ВВЕРХ»

и «ВНИЗ» и подтвердите с помощью клавиши

«SET», чтобы перейти к следующему параметру. .

РУЧНАЯ АКТИВАЦИЯ

ЦИКЛ РАЗМОРАЖИВАНИЯ

Ручная активация цикла размораживания,

нажмите кнопку «ВВЕРХ» в течение 5 секунд.

КАРТА КОПИРОВАНИЯ

Карта копирования является аксессуаром, который подключается к

серийной двери TTL и позволяет как

быстрое программирование параметров прибора (

(загрузка), так и возможность сохранять

параметры прибора (загрузить) в

, чтобы использовать их для ri-программирования других

эквивалентных приборов. Для выполнения этой операции

войдите в папку, идентифицированную из

пометить «FPr» и использовать параметры «UL» или

«dL» в зависимости от случая; чтобы начать

загрузку (загрузку) просто нажмите кнопку

“SET”.

БЛОКИРОВКА КЛАВИАТУРЫ

Прибор имеет возможность отключения клавиатуры путем программирования

параметра «Loc» (см. папку с «Dis»

отключенная защита

или активация

ВКЛ для текущей разморозки, мигает для ручной активации

ВКЛ для активной тревоги; мигает для отключенной сигнализации

горит для активных вентиляторов

метка

). Если клавиатура заблокирована, вы все еще можете получить доступ к меню

программирования, нажав клавишу «SET».

Также можно просмотреть уставку.

ДИАГНОСТИКА

Аварийное состояние всегда сигнализируется

зуммером (если имеется) и светодиодом

пиктограммой аварийного сигнала

Аварийный сигнал, вызванный неисправностью

комнатный датчик (датчик 1) отображается как E1 на

дисплее прибора 1.

Аварийный сигнал, выдаваемый неисправным

испарителем (датчик 2), отображается как E2 на

дисплее прибора.

Сигналы для максимальных и минимальных

аварийных сигналов не отображаются на дисплее прибора

, но их можно просмотреть в меню «Машина

Статус» в папке «AL» с меткой

«Ah2» или «AL1». “.

Регулирование максимального и мини-

Аварийный сигнал температуры мамы относится к комнатному датчику

. Температурные пределы

определяются параметрами “HAL” (максимальная

максимальная тревога) и “LAL” (минимальная тревога).

УСТАНОВКА

Прибор предназначен для установки заподлицо с панелью

. Вставьте блок в вырез в панели

71×29 мм и закрепите с помощью прилагаемого U-образного кронштейна

.

Выберите место, которое не будет подвергаться

высокой влажности или конденсации и

обеспечить некоторую вентиляцию для охлаждения

прибора.

ЭЛЕКТРООБОРУДОВАНИЕ

СОЕДИНЕНИЯ

Внимание! Никогда не работайте с электрическими соединениями

, когда машина включена.

Прибор оснащен винтовыми клеммами

мин. щитки для подключения электрических

кабелей диаметром 2,5 мм

жила только на клемму для силовых

соединений). Для емкости тер-

мин, см. этикетку на приборе.

Релейные выходы обесточены. Не превышайте

максимально допустимый ток

– в случае более высоких нагрузок используйте контактор

соответствующей мощности. Убедитесь, что подаваемое напряжение

соответствует значениям, указанным для прибора.

В версиях с питанием 12 В питание

должно подаваться через защитный трансформатор

с задержкой на 250 мА

предохранитель. Зонды не имеют вставок полярности

и могут быть удлинены с помощью обычного биполярного кабеля

(обратите внимание, что если

2

(один

EN

версия 08/09

ОБЩЕЕ ОПИСАНИЕ

ID400 представляет собой микропроцессорное цифровое устройство, используемое для управления холодильными агрегатами

. Он особенно подходит для применения на «статических» агрегатах при низкой или нормальной температуре. –

природа.

Он имеет релейный выход, управляющий компрессором, и вход датчика NTC (или PTC, в зависимости от наличия), который контролирует температуру ячейки. Размораживание осуществляется простым отключением

компрессора. Ряд буквенно-цифровых параметров используется для настройки прибора

в соответствии с применением. ID 400 поставляется в стандартном формате ELIWELL 32×74

.

Прокрутка пунктов меню Кнопка ВВЕРХ

Увеличивает значение

отображаемых параметров

Включение ручной разморозки

Прокручивает пункты меню

Уменьшает значение

отображаемых параметров.

МЕНЮ ПРОГРАММИРОВАНИЯ

Для входа в меню программирования удерживайте

кнопку “set” более 5 секунд.

Параметры могут быть защищены ПАРОЛЕМ

(определяется параметром PA) Если

ПАРОЛЬ включен, метка “PA”

появится при входе в меню программирования

; нажмите кнопку “set”-

ton и появится значение “0”; введите

пароль с помощью кнопок «ВВЕРХ»/«ВНИЗ» –

тонн и снова нажмите кнопку «установить». Этот

позволяет вам получить доступ к параметрам. Первым появляется

“dF”.

Используйте кнопки «ВВЕРХ» и «ВНИЗ» для

МЕНЮ ПРОГРАММИРОВАНИЯ

нажмите и удерживайте 5 секунд

PA1≠0

нажмите и отпустите

уставка

ID 400

контроллер холодильных установок

кнопка ВНИЗ

ID 400

прокрутка параметров. Когда вы

дойдете до того, которое хотите изменить, нажмите

кнопку «установить» и установите необходимое значение

с помощью кнопок «ВВЕРХ» и «ВНИЗ» –

тонн. Для сохранения нового значения параметра

нажмите кнопку «установить».

ПРИМЕЧАНИЕ. Мы настоятельно рекомендуем вам

выключить и снова включить прибор

каждый раз, когда конфигурация параметров

изменяется для предотвращения неправильной

конфигурации и/или текущей

синхронизации (обязательна для выбора

типа датчика и параметров счета).

Отказаться от времени, FNC нажал

или неверный пароль

Установите значение PA1

PAR 1

Уставная точка

Значение

PAR N

Кнопки

Scroll

Параметры

0003

Изменение

PAR Значение

Светодиоды

Компрессор

Размораживание

• О, когда

• О, когда

компрессор на

. Размораживание в

на

;

• Мигание для

• Мигание, когда

задержка, защита

активирован

или включение

блокированные

FNC-кнопка

ESC (Quit One Level

FNC

из текущего MENU)

из текущего MENU)

из текущего.0003

Кнопка Set

Нажмите один раз для доступа к настройке

Set Point.

Нажмите и удерживайте не менее 5 секунд для

установка

доступ к меню программирования

параметры

Подтверждение команды и установка

значений.

Установка уставки

Если вы нажмете кнопку «set» и сразу отпустите ее

, значение уставки можно будет выбрать с помощью кнопок «ВВЕРХ» и «ВНИЗ».

Нажмите и отпустите кнопку «установить» еще раз или

нажмите кнопку «Fnc», чтобы вернуться на уровень главного меню

. Папка установки уставки

также закрывается по истечении тайм-аута.
