Электросхема рено эспейс 4: Электросхема ЦЭКБС для Renault Espace IV 2002-2014 2003-09-01 — Электросхемы для автомобилей
Электросхема ЦЭКБС для Renault Espace IV 2002-2014 2003-09-01 — Электросхемы для автомобилей
Электросхема ЦЭКБС для Renault Espace IV 2002-2014 2003-09-01
Электросхема подходит для следующей комплектации автомобиля:
–
| Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) | Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |

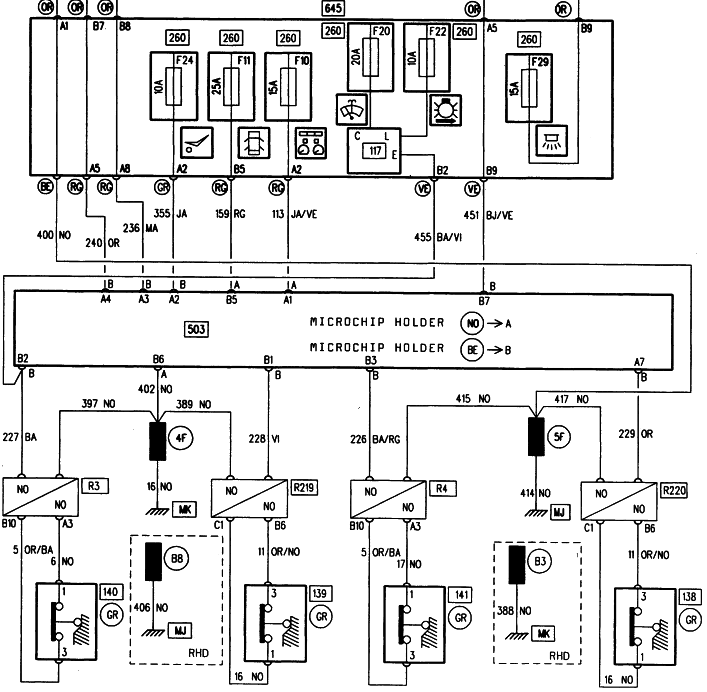

| 645 | КОММУТАЦИОННЫЙ БЛОК САЛОНА |
Распиновка разъема
645 – КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01Получить доступ ко всем схемам автомобиля Распиновка разъема 645 – КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01 |
|
35 – 26G
K 2000Где находится элемент
645 – КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Espace IV 2002-2014 2003-09-01Получить доступ ко всем схемам автомобиля
Расположение подключения масс Заземления для Renault Espace IV 2002-2014 2003-09-01
Получить доступ ко всем схемам автомобиляПолучить доступ ко всем схемам автомобиляПолучить доступ ко всем схемам автомобиляПредохранители и реле рено эспейс 4 со схемами блоков и фотографиями.

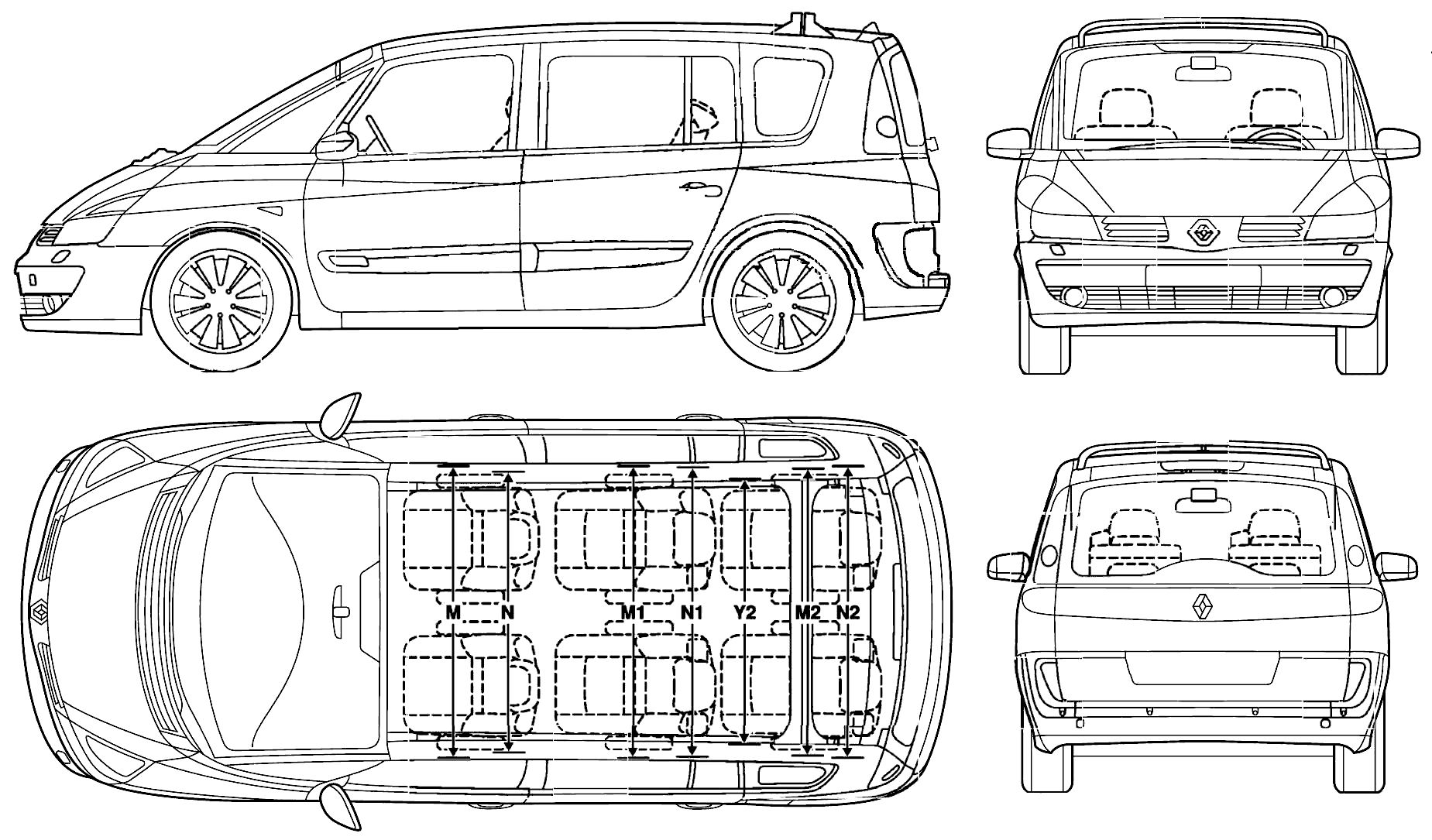

Французский минивэн Renault Espace 4 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году.
За этот период автомобиль получил несколько рестайлингов. Удлиненная версия называется – Renault Grand Espace. Мы предлагаем ознакомится с местами расположения всех электронных компонентов управления рено эспейс 4. Особенно выделим информацию о блоках предохранителей и реле, их фотографии и схемы, назначения элементов и предохранитель отвечающий за прикуриватель.
Количество элементов в блоках и их схемы могут отличатся и зависят от года выпуска и электро оснащенности автомобиля.
Содержание
- 1 Общее расположение всех элементов
- 2 Блок под капотом рено эспейс 4
- 3 Предохранители и реле в салоне
- 3.1 Блок 1
- 3.2 Блок 2
- 3.3 Блок 3

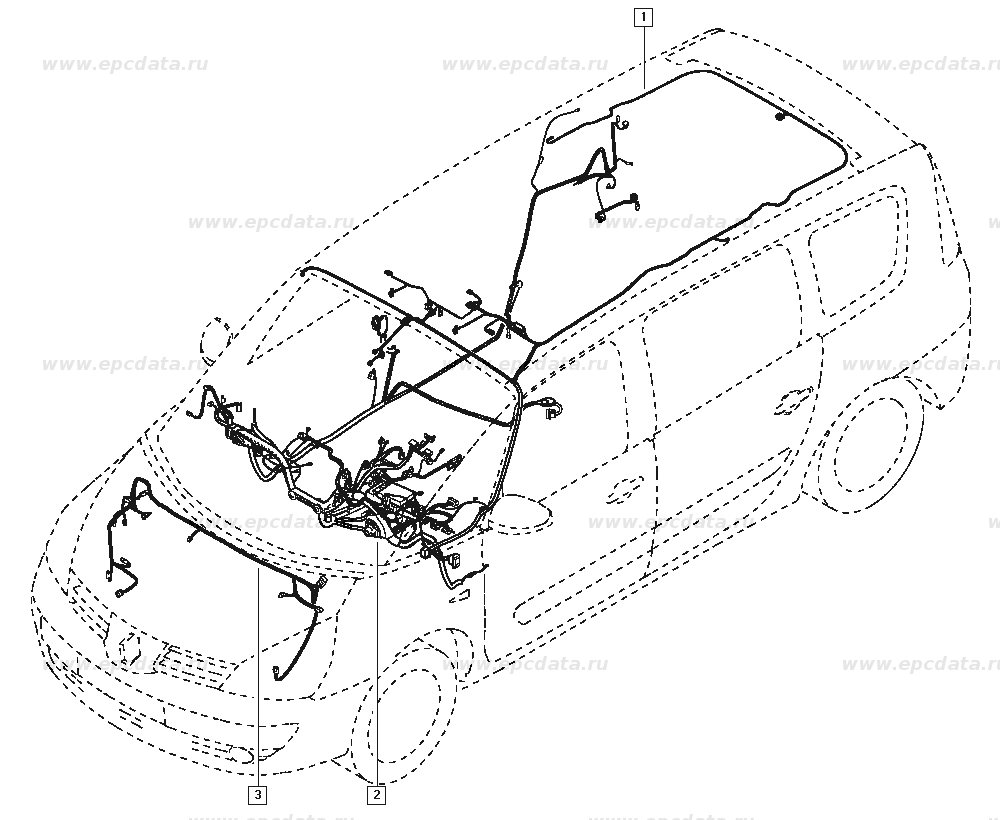

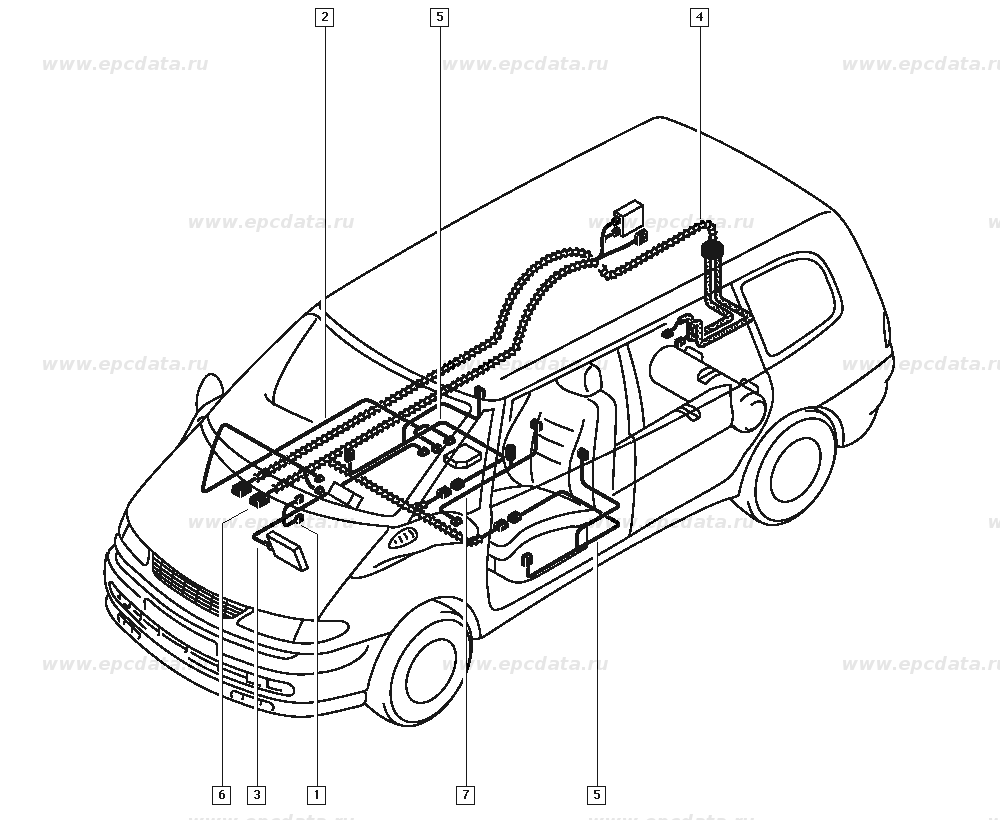

Общее расположение всех элементов
Схема
Описание
| 1 | Электронный блок управления АВS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/отопителя 1 – под днищем кузова |
| 4 | Блок управления электродвигателем вентилятора кондиционера/отопителя 2 – под днищем кузова |
| 5 | Электродвигатель вентилятора кондиционера/отопителя-под днищем кузова |
| 6 | Усилитель сигнала антенны — над правым задним боковым стеклом |
| 7 | Датчик бокового удара в сборе — центральная стойка со стороны водителя |
| 8 | Датчик бокового удара в сборе- центральная стойка со стороны пассажира |
| 9 | Блок управления противоугонной системой-если установлен |
| 10 | Дополнительный отопитель — днище — если есть |
| 11 | Аккумуляторная батарея |
| 12 | Диагностический разъем (DLC)- центральная консоль |
| 13 | Блок управления электрооборудованием двери водителя |
| 14 | Блок управления электрооборудованием двери пассажира |
| 15 | Блок управления стояночным тормозом с электроприводом-около бака |
| 16 | Электронный блок управления двигателем |
| 17 | Блок предохранителей/ реле, моторный отсек |
| 18 | Блок предохранителей/ реле приборная панель 1 |
| 19 | Блок предохранителей/ реле 2, приборная панель – под блоком предохранителей / реле 1 приборной панели |
| 20 | Блок предохранителей/ реле приборная панель З |
| 21 | Блок предохранителей/ реле, приборная панель 4-если установлен |
| 22 | Блок предохранителей/ реле, днище, около блока отопителя – если установлен |
| 23 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ЕЗР) -под сиденьем |
| 24 | Блок управления свечами накаливания |
| 25 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 26 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 27 | Блок управления корректором фар (модели с ксеноновыми фарами) – включает в себя датчик высоты положения кузова- передн. |
| 28 | Нагреватель воздуха на впуске — в блоке отопителя — если есть |
| 29 | Звуковой сигнал(ы) |
| 30 | Считывающее устройство зажигания |
| 31 | Реле указателей поворотов/аварийной сигнализации-встроен в многофункционалыный блок управления |
| 32 | Блок управления комбинацией приборов- в приборной панели |
| 33 | Многофункциональный блок управления функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, система проверки исправности ламп электропривод стеклоподъемников, омыватели фар-некоторые модели, иммобилайзер, указатели поворота, лампы освещения салона, усилители рулевого управления, датчик дождя, очистители заднего стекла, лампы передних/ задних габаритов, замок рулевой колонки, система контроля за давлением в шинах, очистители лобового стекла |
| 34 | CD/DVD-привод навигационной системы (NIVAV3) — в вещевом ящике |
| 35 | Блок управления навигационной системой (NIVAV3) |
| 36 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 37 | Блок управления системой парковки-за правой задней отделочной панелью |
| 38 | Зуммер системы парковки-за правой задней отделочной панелью |
| 39 | Датчик дождя — во внутреннем зеркале заднего вида |
| 40 | Блок предохранителей/реле центральная консоль |
| 41 | Блок управления памятью электропривода сиденья – под сиденьем |
| 42 | Датчик положения сиденья, сиденье водителя-под сиденьем |
| 43 | Замок рулевой колонки |
| 44 | Датчик положения рулевого колеса — под рулевым колесом (с ESP) |
| 45 | Электронный блок управления SRS-центральная консоль |
| 46 | Датчик высоты положения кузова-передний (с ксеноновыми фарами) -встроен в блок управления ксеноновой фарой-на подвеске |
| 47 | Датчик высоты положения кузова- задний (модели с ксеноновыми фарами) — на подвеске |
| 48 | Реле привода задней двери-если есть |
| 49 | Электронный блок управления КПП |
| 50 | Приемник сигналов системы контроля давления шинах-под днищем кузова |
| 51 | Датчик скорости автомобиля — электронный блок управления ABS |
| 52 | Синтезатор голоса |
| 53 | Датчик бокового ускорения- включает в себя датчик бокового перемещения (с ESP)-под сиденьем |
Блок под капотом рено эспейс 4
Фото
Схема
Обозначение
Предохранители
| 1 | (7,5А) Автоматическая коробка передач |
| 2 | — |
| 3 | (30А) Управление двигателем |
| 4 | (5А/15А) Автоматическая коробка передач |
| 5 | (30А) Реле вакуумного насоса усилителя тормозов (F4Rt) |
| 6 | (10А) Управление двигателем |
| 7 | — |
| 8 | — |
| 9 | (20А) Система кондиционирования |
| 10 | (20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 11 | (20А/30А) Звуковой сигнал(ы) |
| 12 | — |
| 13 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 14 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 15 | (60А) Управление электродвигателем вентилятора системы охлаждения |
| 16 | (40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
| 17 | (40А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 18 | (70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
| 19 | (70А) Отопитель/ кондиционер, многофункциональный блок управления |
| 20 | (60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональны йблок управления |
| 21 | (60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей /реле, центральная консоль, люк |
| 22 | (80A) Обогреватель лобового стекла (некоторые модели) |
| 23 | (60A) Очиститель лобового стекла, стояночный тормоз с электроприводом |
Реле вариант 1
- Реле нагреватель охлаждающей жидкости
- Реле электродвигателя вентилятора системы охлаждения (без кондиционера, —01/03)
- Реле вакуумного насоса усилителя тормозов (F4 Rt)
- Реле вакуумного насоса усилителя тормозов
- Реле 3 нагревателя охлаждающей жидкости — (—01/03, если есть)
- Реле топливного насоса
- Реле обогревателя системы вентиляции картера двигателя (F4 Rt)
- Реле системы управления двигателем
- Реле 1 электродвигателя вентилятора системы охлаждения-(с кондиционером,—01/03)
- Реле 2 электродвигателя вентилятора системы охлаждения
- Реле 2 нагревателя охлаждающей жидкости — (—01/03, если есть)
Реле вариант 2
- Реле дополнительного подогрева
- Реле водяного электро насоса
- Реле электродвигателя вентилятора с кондиционером
- –
- –
- Реле топливного насоса
- Реле подогревателя (система вентиляции топливных газов)
- Реле блокировки впрыска
- Реле поршневого компрессора
- Реле электродвигателя вентилятора с кондиционером
- Реле дополнительного подогрева 2
Предохранители и реле в салоне
Блок 1
Расположен в верхней части приборной панели.
Фото
Схема
Расшифровка
| F1 | — |
| F2 | (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
| F3 | (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
| F4 | (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
| F5 | (15A) Лампы освещения салона |
| F6 | (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла |
| F7 | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
| F8 | (7,5A) Правые передние габариты |
| F9 | (15A) Указатели поворота/аварийная сигнализация |
| F10 | (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
| F11 | (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
| F12 | (5A) Система SRS |
| F13 | (5A) Антиблокировочная система тормозов (ABS) |
| F14 | (15A) Звуковой сигнал(ы) |
| F15 | (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F16 | (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
| F17 | (10A) Задние противотуманные фонари |
| F18 | (10A) Обогреватель зеркал заднего вида на дверях |
| F19 | (15A) Правая фара-ближний свет |
| F20 | (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
| F21 | (30A) Омыватель заднего стекла, дальний свет фар |
| F22 | (30A) Центральный замок |
| F23 | (15A) Разъемы питания дополнительного оборудования |
| F24 | (15A) Разъем подключения дополнительного оборудования (задний), прикуриватель |
| F25 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели) |
| F26 | — |
За прикуриватель отвечает предохранитель номер 24.
Блок 2
Он находится за бардачком, со стороны пассажира.
Схема
Обозначение
| 17 | Реле кондиционера |
| 2 | Реле электропривода сидений |
| 3 | Реле насоса омывателя фар |
| 4 | Реле стоп-сигналов |
| 5 | Реле 1 системы освещения в дневное время |
| 6 | Реле 2 системы освещения в дневное время |
| 7 | Реле электропривода задних стеклоподъемников (некоторые модели) |
| F26 | (30A) Разъем электрооборудования прицепа |
| F27 | (30A) Люк |
| F28 | (30A) Электропривод стеклоподъемника, левый задний |
| F29 | (30A) Электропривод стеклоподъёмника, правый задний |
| F30 | (5A) Датчик положения рулевого колеса |
| F31 | (30A) Шторка люка |
| F32 | — |
| F33 | — |
| F34 | (15A) Электропривод сиденья -со стороны водителя |
| F35 | (20A) Подогреватель передних сидений |
| F36 | (20A) Электропривод сиденья — со стороны водителя |
| F37 | (20A) Электропривод сиденья пассажира |
Блок 3
Находится рядом с ЦЭБКС со стороны водителя
Схема
Описание
| 1 | Реле противотуманных фар |
| 2 | Реле 1 основных цепей зажигания |
| 3 | Реле электродвигателя очистителя заднего стекла |
| 4 | Реле стартера |
| 5 | Реле вспомогательных цепей зажигания |
| 6 | Реле 2 основных цепей зажигания |
| 7 | Реле обогревателя заднего стекла |
| F1 | Шунтирующий резистор электропривода стеклоподъемников-передние |
| F2 | Шунтирующий резистор электропривода стеклоподъемников-задние |
| F3 | Шунтирующий резистор системы освещения в дневное время — передние габариты |
| F4 | Шунтирующий резистор системы освещения в дневное время — ближний свет |
В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А – Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.
Не сходится описание? Полную информацию назначения блоков с распиновкой всех возможных вариантов исполнения в рено эспейс 4 поколения можете скачать тут. А если Вам есть чем дополнить, пишите в комментариях.
RENAULT Руководства по эксплуатации автомобиля, электрические схемы и коды неисправностей DTC – MHH AUTO
1 04.06.2022, 13:40 (Последнее изменение этого сообщения: 04.06.2022, 13:40, Алексей-МС.) Руководства по эксплуатации автомобилей RENAULT, электрические схемы и коды неисправностей DTC Что внутри:
Руководства по эксплуатации автомобилей RENAULT
- Renault Alaskan Bedienungsanleitung
- Renault Captur Руководство по эксплуатации
- Рено Дастер Руководство
- Руководство по эксплуатации Renault Fluence ZE.
- Руководство водителя Renault Clio 4
- Руководство водителя Renault Kadjar
- Renault Kangoo Bedienungsanleitung
- Руководство водителя Renault Espace
- Руководство по эксплуатации Renault Laguna
- Руководство водителя Renault Megane
- Руководство по эксплуатации Renault Koleos
- Renault R5 Alpine 1977 Руководство по эксплуатации
- Рено Логан Руководство по эксплуатации
- Руководство по эксплуатации Renault VelSatis
- Руководство по эксплуатации Renault ZOE
- Renault Master Bedienungsanleitung
- Руководство водителя Renault Scenic
- Руководство по эксплуатации Renault Wind
- Руководство по эксплуатации Renault TWIZI
- Руководство по эксплуатации Renault Talisman
- Электрические схемы Renault
- РЕНО+Логан ЭВД
- Электрические схемы Renault Clio
- Рено Логан_EWDs
Нужен? Нажимайте кнопки Оценить (Репутация) и Спасибо, ПМ за пропуск.
Прикрепленные файлы
Руководства по эксплуатации автомобилей RENAULT, электрические схемы и коды неисправностей DTC.rar
346
959 байт
Скачать
Спасибо: shasse , jahacmm , manuelzurera , hanko10 , simon1414 , Moodyali80 , jdv91 , Ахмед Омар , Vicus2000 , evgenijj , evgenijj , bensdad , walledsun , tedidj , noartemis abderrahim , cooolboy 3 вакуум , мангр , Zainhub , vladani , Sals51 , lakonline , kautuvera , Kex20 , терметы элек , Георгий13 , vmaxtech , мегасосио , стеев , волканбилген , h0ly5h2t
З. , четыре круга99 , Kosta83 RENAULT ESPACE J63 WIRING DIAGRAM Service Manual скачать, схемы, eeprom, информация по ремонту для электронщиков
RENAULT ESPACE J63 ЭЛЕКТРИЧЕСКАЯ СХЕМА
Если вы застряли в ремонте неисправного устройства загрузите эту информацию по ремонту для помощи.
См. ниже. Удачи в ремонте!
Пожалуйста, не предлагайте загруженный файл для продажи, только используйте его в личных целях!
Ищете аналогичную инструкцию для Renault?
РекламаПредварительный просмотр документа [1-я страница]
Превью RENAULT ESPACE J63 WIRING DIAGRAM [1-я страница]Нажмите на ссылку для бесплатной загрузки!
Предварительный просмотр документа [2-я страница]
Нажмите на ссылку для бесплатной загрузки!
Пожалуйста, поставьте галочку ниже, чтобы получить ссылку для скачивания:
Внимание!Если вы не разбираетесь в электронике, не пытайтесь ремонтировать!
Вы можете получить смертельный удар током ! Вместо этого обратитесь в ближайший сервисный центр! Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов. Кроме того, некоторые файлы заархивированы,
, поэтому для открытия этих файлов вам понадобится WinZip или WinRar.
Также некоторые файлы имеют формат djvu, поэтому для их открытия вам понадобится программа просмотра djvu. Эти бесплатные программы можно найти на этой странице: нужные проги
Если вы используете Opera, вам необходимо отключить функцию Opera Turbo для загрузки файла!
Если вы не можете загрузить этот файл, попробуйте его в браузере CHROME или FIREFOX.
Перевести эту страницу:
Соответствующие темы форума CAR :
Renault Scenic II 1.9 DCI biztosíték!
SziasztokEgy a címben is említett Senic II biztosítek tábla javítása ügyében kernék segítséget.
A hiba az lenne, hogy a jobb felső csatlakozón az első 4 érintkező tüske kicsit meg van olvasva a műanyag de semmi más baja nincs.
Van benne 2db nagyobb dioda ami kicsit gyanús, illetve beázás nyom latható egy-két relé alatt!
Egyenlőre nem mértem semmit mert csak beadták hozzám!
Állítólag tompított világítás nincs rajta (nem jó)!
Valaki javított má ilyet?
Esetleg kapcsolási rajz lenne valakinek hozzá?
Köszönöm szépen a segítséget.
Renault Twingo (2-es) kapcsolási rajza/tükörállító elektronika javítása
Sziasztok! Renault Twingo (2-es) kapcsolási rajza megvan valakinek?1989-es évjárat.Ha esetleg nincs meg completen elég lenne az elektromos tükörállító rész is, mivel egyik oldalon sem lehet semerre állítani a kapcolójával. 12V-ot megkapja a kapcsoló sőt ki is mertem a kapcsolót az jó. Továbbá, hogyan lehet szétszedni a külső tükröket? Minden segítséget köszönök!
Renault Megane 1.4 с автоматической коробкой передач
Sziasztok! Érdeklődöm hogy tudna e valaki segíteni auto távirányító atprogramozásban. Van egy renault megane távirányítóm, ezt kellene átalakitani hogy működtessen egy ford focust.. Фургон renault távba ilyen ic B14AL S1080 49004 Egyenlőre nem találtam melyik a típusszáma. Форд NEC 027550 816 К
Renault/Valeo ablaktörlő motort hogyan kell bekötni?(megoldva)
üdv: a képen latható, kis Renaultból származó ablaktörlő motor bekötésére lenne szükségem, a kép jobb oldalán levő ot kivezetésű csatlakozóról van szó.
