ГлавнаяНовостиНовинка – интегрированный экономайзер в чиллерах Daikin

05. 05.2020

Daikin представила новый компактный интегрированный экономайзер на стороне водяного контура WSE (With Waterside Economizer) для своих винтовых чиллеров «Pathfinder» с воздушным охлаждением конденсатора. В основе работы нового WSE лежит принцип естественного охлаждения («Free cooling»), при котором наружный воздушный поток охлаждает воду или другие жидкости, при этом существенно снижается уровень нагрузки на компрессор, увеличивается эффективность работы агрегата в целом.

Интеграция экономайзера в модуль чиллера и их взаимная настройка заводом-изготовителем на работу с оптимальной мощностью и оперативным управлением сокращает время монтажа и пусконаладочных работ, снижает сопутствующие финансовые расходы. Конструкция экономайзера состоит из ряда змеевиков, которые последовательно соединены с системой конденсатора чиллера. Интегрированность экономайзера на практике означает его компактность, малые воздушные зазоры, небольшую длину соединительных труб и снижение на 40% первоначальных капитальных затрат по сравнению с традиционными экономайзерами.

Чиллер с режимом «фрикулинга» при определённых условиях не нуждается в системе испарительного охлаждения, поэтому не используется вода из градирни, сокращается расход воды, уменьшаются затраты на её химическую и механическую очистку, подготовку, подачу и отведение.

При низкой температуре воздуха окружающей среды тепло отводится экономайзером настолько эффективно, что позволяет не работать компрессорам и сводит к минимуму объём потребления электрической энергии. При высокой температуре наружного воздуха чиллер задействует технологии переменного объёмного отношения (Variable Volume Ratio, VVR) и частотного регулирования привода, максимизируя таким образом эффективность и сокращая срок окупаемости агрегата.

Данное технологическое нововведение Daikin с уникальной комбинацией чиллер-WSE-VVR упрощает конструкцию, снижает затраты, уменьшает риск ошибок при монтаже, позволяет увеличить масштаб установки и повысить удельную мощность. Оптимальная эффективность и малая занимаемая площадь конструкции чиллеров Daikin с функцией естественного охлаждения позволяет успешно применять их для охлаждения наиболее энергозатратных процессов, например, при охлаждении работающего оборудования в крупных дата-центрах.

WAZIPOINT

Блок-схема экономайзера воздушной стороны

900 17 Принцип работы экономайзера в системе центробежного чиллера

Экономайзер может использоваться на воздушной или водяной стороне системы HVAC. Давайте посмотрим на использование экономайзера с другой стороны для экономии энергии.


Экономайзер на стороне воздуха для экономии энергии в здании

В системе отопления, вентиляции и кондиционирования здания можно использовать экономайзер на стороне воздуха для экономии энергии в зданиях за счет использования холодного наружного воздуха в качестве средства охлаждения внутреннего пространства.

Когда температура наружного воздуха ниже температуры рециркуляционного воздуха, кондиционирование наружным воздухом более энергоэффективно, чем кондиционирование рециркуляционным воздухом.

При достаточно прохладном и достаточно сухом наружном воздухе (в зависимости от климата) величина энтальпии в воздухе является приемлемой и не требует дополнительного его кондиционирования; эта часть схемы управления экономайзером на стороне воздуха называется естественным охлаждением.

С соответствующими элементами управления экономайзеры можно использовать в климатических условиях с различными погодными условиями.

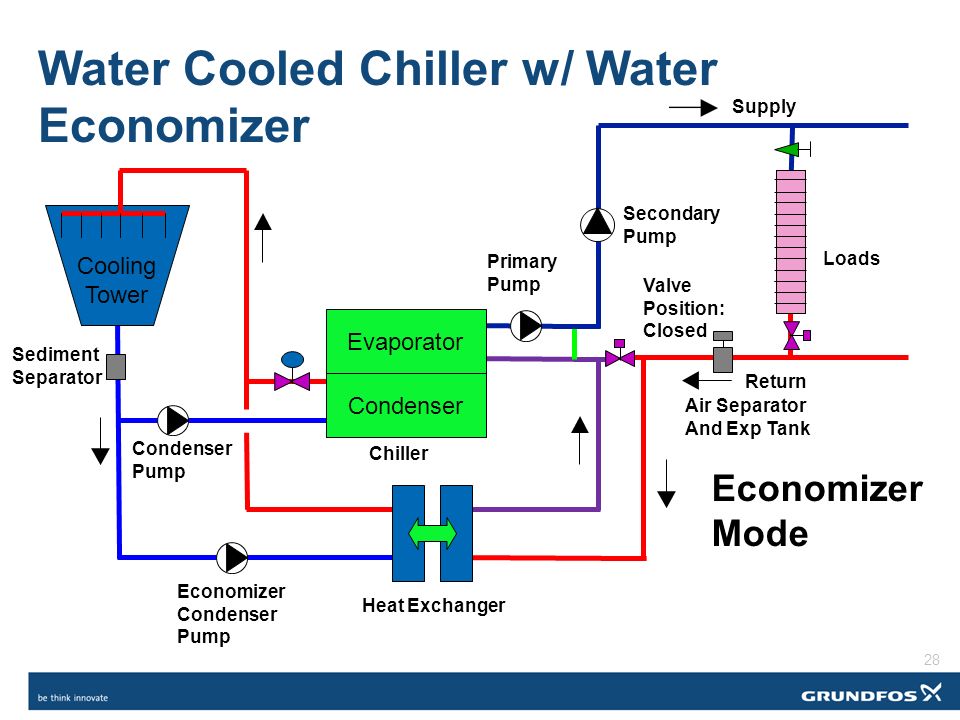

водяной экономайзер для экономии энергии:

Экономайзеры на стороне воздуха могут снизить затраты на электроэнергию ОВКВ в холодном и умеренном климате, а также потенциально улучшить качество воздуха в помещении, но чаще всего не подходят для жаркого и влажного климата.

Когда температура наружного воздуха по сухому и влажному термометру достаточно низкая, экономайзер на стороне воды может использовать водяное охлаждение с помощью мокрой градирни или сухого охладителя (также называемого жидкостным охладителем) для охлаждения зданий без работы чиллера.

Они исторически известны как цикл с фильтром, но экономайзер на стороне воды не является настоящим термодинамическим циклом. Кроме того, вместо того, чтобы пропускать воду градирни через сетчатый фильтр и затем в охлаждающие змеевики, что вызывает засорение, чаще всего между градирней и контурами охлажденной воды вставляют пластинчато-рамный теплообменник.



Использование экономайзера в системе ОВКВ с центробежным чиллером

Спонсор:


2 Стадия и 3 этапа Экономайзера

На рисунке показано, как экономайзер работает в центробежном чиллере для 2 -ступенчатого чиллера и 3 -этапа.

Экономайзер можно использовать в сочетании с несколькими расширительными устройствами для повышения эффективности многоступенчатого чиллера. В чиллере с двухступенчатым компрессором процесс расширения можно разделить на две стадии с камерой экономайзера между ними.

Читать неограниченное количество книг в формате pdf по HVAC

HVAC: Руководство пользователя системы отопления, вентиляции и кондиционирования воздуха

Спонсор:

Жидкий хладагент из конденсатора поступает в первое расширительное устройство, которое снижает давление хладагента до давления на входе рабочего колеса второй ступени.

Этот перепад давления вызывает испарение или вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара поступает в камеру экономайзера.
Здесь пар отделяется от смеси и направляется непосредственно на вход рабочего колеса второй ступени.


Оставшаяся жидкость поступает во второе расширительное устройство и испаритель.
Преимущества экономайзера будут более подробно обсуждаться в периоде 2. В чиллере с 3-ступенчатым компрессором процесс расширения можно разделить на 3 ступени с отдельными камерами экономайзера между ступенями.


Этот перепад давления вызывает вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара попадает в камеру высокого давления экономайзера.


Здесь пар отделяется от смеси и затем направляется непосредственно на вход рабочего колеса третьей ступени. Оставшаяся жидкость поступает во второе расширительное устройство.


Этот перепад давления вызывает вскипание части жидкого хладагента, и образовавшаяся смесь жидкости и пара попадает в камеру низкого давления экономайзера.

Здесь пар отделяется от смеси и направляется непосредственно на вход рабочего колеса второй ступени. Оставшаяся жидкость поступает в третье расширительное устройство и испаритель.

Непосредственно перед входом в испаритель жидкий хладагент проходит через второе расширительное устройство, которое снижает его давление и температуру до условий испарителя.

Испарение части хладагента перед экономайзером снижает требуемую мощность компрессора, поскольку пары хладагента, образующиеся в экономайзере, нужно сжимать только крыльчаткой второй ступени.

Жидкий хладагент из конденсатора поступает в первое отверстие (расширительное устройство), которое снижает давление хладагента до давления на входе в рабочее колесо третьей ступени.

Второе расширительное устройство дополнительно снижает давление хладагента до давления на входе рабочего колеса второй ступени.

Надеюсь, это будет полезно для общего понимания двухступенчатого чиллера и трехступенчатого экономайзера чиллера.

Артикул: Чиллер Trane


Использование экономайзера в циклах чиллера с центробежным компрессором

Блог о том, что нового, примечательного и будущего в турбомашиностроении

В индустрии чиллеров эволюция циклов чиллера с центробежным компрессором привела к интересному и мощному циклу и соответствующей конфигурации компрессора который включает повторный впрыск хладагента между ступенями. Такие системы термодинамически идентифицируются в широком смысле как варианты каскадного цикла и имеют общую цель улучшения коэффициента полезного действия (COP) стандартного холодильного цикла.

В частности, одним интересным вариантом каскадного цикла на стандартном цикле является то, что индустрия чиллеров назвала циклом «экономайзер». «Экономайзер» на самом деле может означать многое в холодильной промышленности, но здесь я имею в виду цикл, в котором часть потока хладагента, выходящего из конденсатора, повторно впрыскивается обратно в компрессор, а оставшийся поток продолжает нормальный цикл, чтобы нагревается в испарителе, а устройством для разделения потока является экономайзер. Эта схема по существу разбивает процесс расширения на две стадии, при этом экономайзер находится в середине процесса расширения. Физически экономайзер представляет собой резервуар, расширительный бак, эффективно отделяющий пар от жидкого хладагента. Именно эта паровая часть потока хладагента впрыскивается обратно в компрессор, обычно между 1 и st и 2 nd ступени двухступенчатого компрессора (тот же процесс можно выполнить с трехступенчатым компрессором, добавив еще один промежуточный этап в процессе расширения).

Преимущество этого цикла заключается в том, что испарившийся хладагент, обычно около 10-15% расхода, поступающего в расширительный бак, уже частично находится под давлением, и его нужно только накачать до давления в конденсаторе на второй ступени компрессор, снижая энергопотребление компрессора. Цикл экономайзера также имеет тенденцию к снижению общего расхода хладагента на 6-10% от стандартного расхода цикла. Эти два преимущества в совокупности делают цикл более эффективным, а также потенциально увеличивают производительность чиллера, если по-прежнему используется стандартный расход.

Повторный впрыск потока экономайзера между ступенями определенно влияет на конструкцию компрессора, так как двух- или трехступенчатая конструкция теперь является обязательной, и впрыск потока между ступенями компрессора должен выполняться очень осторожно, чтобы не нарушить межступенчатый поток. Помимо необходимости многоступенчатой ​​конфигурации (которую в любом случае можно использовать без экономайзера для снижения нагрузки на ступень и повышения производительности), существуют и другие компромиссы, которые необходимо учитывать при проектировании системы на основе экономайзера. Для самого экономайзера требуется дополнительное оборудование, дополнительные трубопроводы и клапаны, а также интеграция конструкции, необходимая для подачи потока экономайзера в компрессор. Но эти компромиссы, как правило, оправдывают улучшение характеристик компрессора и цикла для определенных классов чиллеров.

Лучший способ визуализировать термодинамику цикла экономайзера — это изучить диаграмму давление/энтальпия (p/h) для цикла экономайзера по сравнению с простым циклом.
