Дюймы в сантиметры и другие единицы измерения

Дюйм – это неметрическая мера длины, которая используется в некоторых странах, например, в Великобритании, Канаде и Соединенных Штатах Америки. В переводе на российские исчисления – 1 дюйм равен 2,54 сантиметра.

Слово «дюйм» имеет голландские корни. И в дословном переводе означает «большой палец». И по одной из версий изначально длиной 1 дюйма считали длину фаланги большого пальца у взрослого мужчины.

Но естественно, не может быть такого, чтобы у всех мужчин на планете были одинаковые размеры больших пальцев. А потому эта версия происхождения слова «дюйм» хоть и является основной, вызывает определенную критику у целого ряда ученых.

Поэтому есть еще несколько версии происхождения этой меры длины:

1. Дюйм равен трем высушенным зернам ячменя, положенным рядом друг с другом. Причем зерна необходимо было брать из центра колоса. Это определение даже было закреплено указом английского короля Эдуарда I. А в документе фигурировало название «законный дюйм», то есть подкрепленный законом.

   Интересно, что среди английских фермеров до сих пор в ходу такая мера длины как «barleycorn», что в переводе означает «ячменное зерно». Соответственно, она равна трети дюйма.

2. Дюйм равен 1/36 части ярда. Это определение было дано за сотню лет до короля Эдуарда I – его предшественником Генрихом I. Этот монарх ввел понятие ярда в британском Королевстве.

   Вот только до нашего времени дошло сразу два определения этой меры длины. По одной, ярд равен расстоянию от носа до большого пальца вытянутой вперед руки. А вот по другой, длина ярда равнялась длине меча, который король Генрих I носил всегда с собой.

Сегодня, говоря слово ДЮЙМ, автоматически подразумевается та мера длины, которая используется в США. И которую называют «английским дюймом».

В математике эта величина имеет обозначение «in» и «inch», плюс ее часто отмечают просто двойными кавычками «”».

Чему точно равен один дюйм

Мы уже сказали, что дюйм равен 2,54 сантиметра. Но так было не всегда. Из-за путаницы в определениях, эта мера длины на протяжении нескольких столетий по-разному переводилась в метрику.
Так,

1. В начале XIX века (1819 год) один дюйм равнялся 2,5400438 сантиметра;
2. В начале XX века (1922 год) один дюйм — 2,5399956 сантиметра;
3. В середине XX века (1947 год) — 2,5399931 сантиметра.

Как видно, все эти значения примерно равны и отличаются только на втором и последующих знаках после запятой. Но это касалось только европейских стран.

А вот, например, в Мексике за один дюйм принимали 2,32 сантиметра. И совсем интересно считали в Китае. Там 1 дюйм равнялся целых 3,33 сантиметра.

И лишь в 1958 году Международной организацией законодательной метрологии признано считать 2,54 сантиметра. Более точная цифра выглядит как 2,5399599194324, но ее решили округлить до сотых. И эта величина одинакова теперь для всех стран.

Наверняка вам попадались вот такие линейки, на которых одновременно обозначены и сантиметры (сверху), и дюймы (снизу). И здесь вот наглядно видно, что 1 дюйм равен примерно 2,5 сантиметра.

А вот как выглядят значения разного количество дюймов в переводе в сантиметры.

И наконец, английский дюйм можно представить не только в соотношении к метрам или миллиметрам. Есть и другие величины, которые по-прежнему используются в разных странах.

1. 1 дюйм = 0,03 ярда
2. 1 дюйм = 0,08 фута
3. 1 дюйм = 0,000016 мили
4. 1 дюйм = 0,000014 морской мили

Кстати, Международная организация законодательной метрологии уже много лет выступает за то, чтобы окончательно отменить дюймы и прочие «старые» меры длины, а оставить только метры и их производные. Но пока эти попытки терпят неудачу, особенно в тех странах, где те же дюймы до сих пор в ходу.

Перевод долей дюйма (½, ¾ и других) в мм

Даже в России, где повсеместно используется метрическая система измерения длины, дюймы время от времени встречаются. Например, их можно найти на полках в строительных магазинах.

Многие инструменты и изделия, имеющие форму стержня, измеряются в дюймах. Чаще всего это касается труб.

Так, на трубах, с помощью которых подключаются стиральные машины и другая бытовая техника, вы никогда не увидите диаметр в миллиметрах. А будет написано ½ или ¾ дюйма.

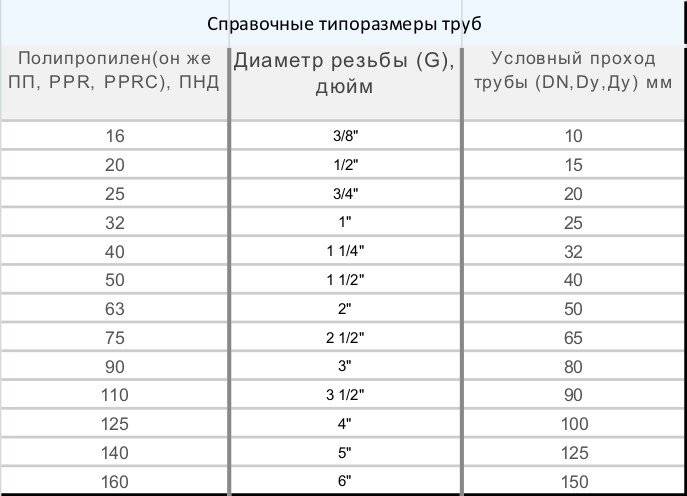

Таблица пересчета долей дюйма в миллиметры приведена ниже:

Диагонали экранов в дюймах

Также в дюймах часто измеряется диагональ телевизоров, мониторов компьютеров, планшетов и телефонов. И чтобы перевести в привычные нам сантиметры, надо умножить исходное значение на все те же 2,54. Правда, учитывайте, что производители округляют полученные значения.

Например, телевизор диагональю 20 дюймов равен не 50,8 сантиметров (20×2. 54), а ровно 51 сантиметру. И все остальные дюймовые значения при переводе в сантиметры также округляются в меньшую или большую сторону.

Вот и все, что мы хотели рассказать вам о дюймах.

Удачи вам! До скорых встреч на страницах блога KtoNaNovenkogo.ru

Преобразование диаметра резьбы сантехнического фитинга — styleindus

Nos Raccords de Plomberie filetés

• Voir nos Raccords et Tubes “Noirs”
• Voir nos Raccords et Tubes “Galva”
• Voir nos Raccords et Accessoires Laiton
• Voir nos Tubes en Acier filetés
• Voir nos Tubes Acier Galva

ТАБЛИЦА РАЗМЕРОВ САНТЕХНИКИ

Пояснительная таблица преобразования диаметров из мм в дюймы с учетом резьбы и нарезки.

• 1/2″ = (15/21) = 21 мм или 2,1 см в диаметре
• 3/4″ = (20/27) = 27 мм или 2,7 см в диаметре
• 1 дюйм = (26/34) = 34 мм или 3,4 см в диаметре
• 1″1/4 = (33/42) = 42 мм или 4,2 см в диаметре

Обратите внимание: длина трубок указана с учетом резьбы, от 8 до 22 мм резьбы подходит к внутренней резьбовой части в зависимости от диаметра:

• 1/2″ примерно от 8 до 12 мм
• 3/4″ примерно от 10 до 14 мм
• 1″ от 12 до 17 мм
• 1″1/4 от 15 до 22 мм

Meilleures ventes

• Первоначальная цена €0,96 – Изначальная цена 37,44 €

  Первоначальная цена

  0,96 € – 37,44 €

  0,96 € – €37,44

  Текущая цена €0,96

  | /

• Первоначальная цена €1,08 – Изначальная цена 6,72 €

  Первоначальная цена

  1,08 € – 6,72 €

  1,08 € – €6,72

  Текущая цена €1,08

  | /

• Исходная цена €3,96 – Изначальная цена 9,48 €

  Первоначальная цена

  3,96 € – 9,48 €

  3,96 € – €9,48

  Текущая цена €3,96

  | /

• Первоначальная цена €0,72 – Изначальная цена €5,04

  Первоначальная цена

  0,72 € – 5,04 €

  0,72 € – €5,04

  Текущая цена €0,72

  | /

• Первоначальная цена €2,70 – Изначальная цена 6,48 €

  Первоначальная цена

  2,70 € – €6,48

  2,70 € – €6,48

  Текущая цена €2,70

  | /

Таблицы преобразования размеров труб — поставка Rite Steel Inc.

Наружный и номинальный размеры труб

Н.Д. И НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ

Трубки измеряются ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫМ ДИАМЕТРОМ), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1/4″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя он связан с внешним диаметром, он существенно отличается. Например, размер трубы 1-1/2″ на самом деле имеет внешний диаметр 1,9″, а не 1,5″. В таблице ниже указаны перекрестные ссылки номинального размера ТРУБЫ с ее фактическим наружным диаметром.

Для размеров от 1/8 до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от фактического внутреннего диаметра. Ранние производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они убирали излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому наружному диаметру. Для каждого номинального размера трубы внешний диаметр (НД) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (внутренний диаметр).

Диаграмма справа показывает взаимосвязь между NPS и диаметром.

ТОЛЩИНА СТЕНЫ И ТАБЛИЦА ТРУБ

Толщина стенки трубы измеряется в дюймах (0,0035 дюйма) или по стандартному калибру от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.

Опять же, толщина стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
Стандартная стенка (STD)
Сверхпрочная стенка (XS), иногда называемая сверхтяжелой стенкой (XH)
Двойная сверхпрочная стенка (XXS), иногда называемая двойной Сверхтолстая стенка (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал стандарт ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номера спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для 1000-кратного отношения давления к напряжению.

Номера спецификаций из нержавеющей стали от Schedule 5S до Schedule 80S были добавлены ANSI B36.19 для размеров до 12 дюймов.

Определенные отношения существуют между традиционными обозначениями STD, XS и XXS, номерами спецификации ANSI и фактической толщиной стенки. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах выше 10 дюймов STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера таблицы, но в размерах до 6 дюймов XXS имеет толщину стенки в два раза больше, чем XS. Классы нержавеющей стали 40S и 80S идентичны обозначениям углеродистой стали Std и XS, соответственно, до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке не должна превышать указанную номинальную толщину стенки не более чем на 12 1/2%. Это означает, что минимальная стенка, в 0,875 раза превышающая номинальную стенку, может применяться для проката обычной прокатной стали.

В следующей таблице показано соотношение различных размеров и спецификаций NPS и фактического наружного диаметра и толщины стенки.

НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ	Внешний диаметр	СЧ. 5	СЧ. 10	СЧ. 40	СЧ. 80
1/2″	0,840	0,065	0,083	0,109	0,147
3/4″	1.050	0,065	0,083	0,113	0,154
1″	1,315	0,065	0,109	0,113	0,179
1-1/4″	1,660	0,065	0,109	0,140	0,191
1-1/2″	1.900	0,065	0,109	0,145	0,200
2″	2,375	0,083	0,109	0,154	0,218
2-1/2″	2,875	0,083	0,120	0,203	0,276
3″	3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
