Драйкулер – что это? Принцип работы сухой градирни для охлаждения воды

Драйкулер (Dry-Cooler) это терморегулирующее устройство для охлаждения воды либо промежуточного теплоносителя. В русскоязычном сегменте интернета можно встретить другие названия этого полезного изобретения:

  • Сухой охладитель;
  • Сухая градирня.

Все озвученные словосочетания являются синонимами, так как относятся к одному устройству.
Для того чтобы вам было проще определиться с выбором сухой градирни наиболее подходящей для ваших нужд, в этом обзоре будут освещены принцип работы драйкулера его строение и различные способы компоновки агрегатов.

Многие путают воздухоохлаждаемый чиллер с драйкулером. На первый взгляд приборы похожи и выполняют схожие функции, но это разные устройства. В воздушных теплообменниках чиллера конденсируясь, охлаждается фреон. Под внешне похожим оребренным радиатором чиллера, расположен компрессорный блок.

Сухая градирня устроена проще, подробнее о её особенностях и назначении читайте ниже.

Область применения сухих охладителей

Схем холодоснабжения с использованием сухого охладителя может быть две:

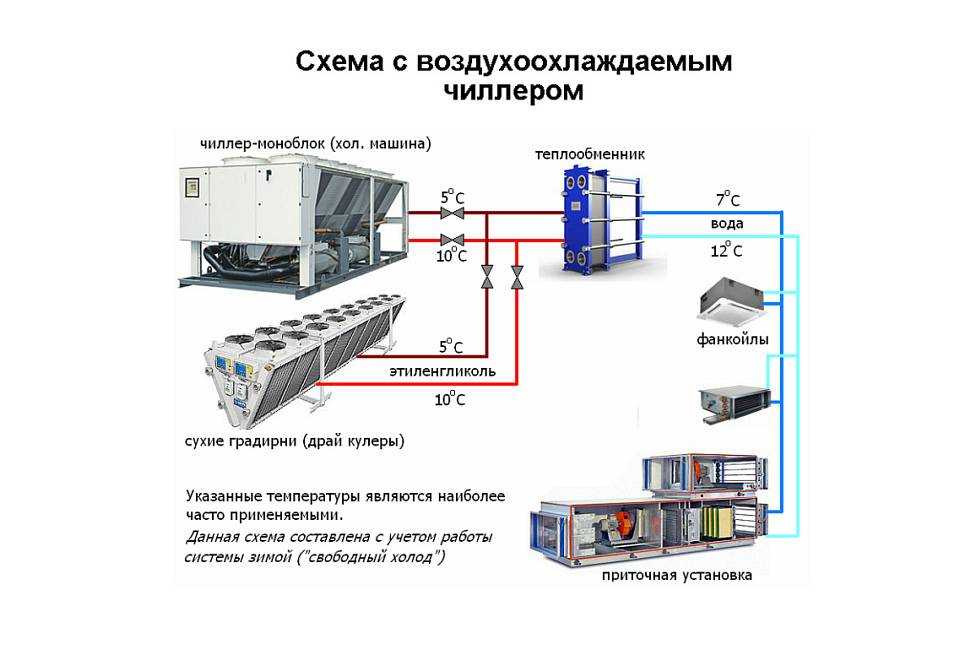

  1. В комплекте с водяным чиллером
  2. Как самостоятельное теплообменное оборудование для воды

Первый способ подразумевает, что основную функцию охлаждения выполняет чиллер с водоохлаждаемым конденсатором. Избыточное тепло, от которого сбрасывается во внешнюю среду по средствам драйкулера. Для экономии электрической энергии в зимний период, чиллер через систему байпасов может отключаться от холодильного контура, а сухая градирня будет продолжать работать в режиме фрикулинга. Free Cooling в переводе с английского, естественное охлаждение.

Такие схемы хороши тем, что можно охладить теплоноситель значительно ниже температуры горячего летнего воздуха. Морозильные камеры, ледовые катки, холодильные склады, являются потребителями первого варианта применения.

Сухая градирня может использоваться самостоятельно.
Автономное применение охладителя востребовано там, где охлаждающей жидкости выходящей из теплообменника допустимо быть горячей. То есть температура поступающего в драйкулер теплоносителя должна на 10-20 °С превышать температуру окружающего атмосферного воздуха.

Потребителями подобного охлаждения становятся различные дизельные станции, термопласт автоматы, литейные производства и другие технологические процессы требующие удаления избытков тепла.

Типы сухих градирен

Чаще всего монтаж сухих охладителей производят на кровле зданий либо на специально подготовленных площадках. Чтобы установить необходимое количество охладителей порой не хватает свободного пространства.

Для компактности и удобства обслуживания разработаны три типа градирен:

  1. Вертикальные
  2. Горизонтальные
  3. V образные

Они отличаются между собой расположением оребренных радиаторов, вентиляторных блоков и подводящих патрубков, при этом назначение и схема работы у всех типов драйкулеров общие.

Принцип работы сухой градирни

Принцип действия драйкулера прост, но для лучшего понимания происходящего давайте разберемся с устройством прибора.

Основными элементами охладителя является:

  • стальная оцинкованная рама;
  • оребренный водо-воздушный теплообменник;
  • осевой или центробежный вентилятор.

Теплообменник это змеевик из медной трубки с большой площадью поверхности. Площадь теплообмена создается набором множества алюминиевых или стальных пластин. Теплообменник крепится на стальную раму, на него через демпфирующие пластины устанавливают блок с вентиляторами.

Охлаждаемая вода или гликолевый раствор, циркуляционным  насосом подается в медную трубу змеевика. За счет большой поверхности, тепло от жидкости передается воздуху. Движение воздуха и отвод избыточной теплоты обеспечивает осевой вентилятор.

На производительность теплосъёма влияют три фактора, площадь оребрения, равномерность  и скорость воздушного потока.   Для равномерности обдува вентиляторный блок чаще всего устанавливают по ходу движения воздуха за теплообменником. Так как втягиваемый поток лучше распределяется между пластинами, чем воздух, нагнетаемый под давлением. В случаях когда температура охлаждающей жидкости превышает 60 °С, для предотвращения перегрева двигателей, вентиляторы устанавливают перед теплообменниками.

Скоростью воздушного потока управляет контроллер, который регулирует последовательным подключением вентиляторов либо скоростью их вращения. Таким образом удается снизить и без того малое потребление электроэнергии.

Достоинства и недостатки драйкулера

У драйкулера выделяют один недостаток, он охлаждает теплоноситель на 5-6 °С выше, относительно температуры окружающей среды. В жару с этим явлением справляются, распыляя воду перед теплообменным радиатором, это так называемое адиабатическое охлаждение. Принцип его действия заключается в теплоемкости фазового перехода воды в пар, как в традиционных градирнях испарительного типа. Такой способ позволяет поднять производительность драйкулера на 10-15%.

Достоинства  сухой градирни:

  1. Практически не требует подпиточной воды, так как жидкость циркулирует по замкнутой закрытой системе. Срок службы теплоносителя ограничен только его заводскими характеристиками, что особенно актуально при использовании гликолевых растворов.
  2. Простота конструкции драйкулера, увеличивает межсервисные интервалы и снижает стоимость обслуживания.
  3. Компактные массогабаритные показатели устройства позволяют установить его, в местах не доступных для традиционных испарительных градирен.
  4. Мощность охладительной системы легко увеличивать, внедряя в работающую установку дополнительные блоки.
  5. Относительно низкая стоимость оборудования и экономные эксплуатационные расходы влияют на быструю окупаемость драйкулера.
  6. Применение антифризов предотвращает размораживание теплообменников зимой, когда производственные процессы, требующие охлаждения простаивают.

Расчёт и подбор драйкулера

Оптимальный подбор драйкулера влияет на конечную стоимость оборудования, на качество охлаждения технологической воды и на потребляемую им электрическую мощность. Расчет в принципе не сложен, но требует учесть несколько важных параметров:

  • Необходимую температуру водно-гликолевого раствора подающегося к технологическому оборудованию.
  • Разницу (дельту) температур между охлажденной подачей и возвращающимся горячим теплоносителем.
  • Массовый расход жидкости (поток) необходимый для охлаждения производственных процессов.
  • Климатические особенности региона, где будет эксплуатироваться драйкулер.
  • Место расположения сухой градирни, для подбора оптимальной конфигурации.

Для соблюдения всех требований, ответственные производители и продавцы драйкулеров, предлагают клиенту заполнить опросный лист. На основании этого документа специалист компании подбирает охладитель соответствующей мощности и характеристики.

Опираясь при выборе драйкулера только на мощностные показатели, потребитель рискует переплатить за оборудование либо получить не удовлетворительный результат охлаждения.

Подбирая для себя драйкулер, обращайтесь к специалистам.

Драйкулер принцип работы | АквилонСтройМонтаж

Драйкулер, принцип работы которого основан на теплообмене между жидкой средой и атмосферным воздухом, – эффективное энергосберегающее оборудование. С его помощью охлаждают воду или водные растворы пропилен и этиленгликоля для использования в системах кондиционирования или охлаждения технологического оборудования в качестве самостоятельной установки.

Драйкулер включает в себя теплообменное устройство, выполненное из медных трубок. На нем имеется оребрение для увеличения площади активного теплообмена. Обдув теплообменника воздухом обеспечивают центробежные или осевые вентиляторы в зависимости от желаемой мощности оборудования. Иногда, для более точного поддержания температуры устанавливаются регуляторы скорости вращения лопастей. В большинстве случаев драйкулеры предназначены для установки на открытом воздухе, но некоторые модели допускают их монтаж внутри здания.

Принцип работы драйкулеров

Драйкулер, принцип работы которого не отличается особой сложностью, можно описать вкратце. Охлаждаемая жидкость поступает в теплообменное устройство. Во время движения по нему, она равномерно и постепенно охлаждается воздухом, нагнетаемым вентиляторами. Потом жидкость направляется далее, для использования ее по назначению.

Для качественного охлаждения драйкулеру требуются большие объемы атмосферного воздуха, поэтому при разработке конструкции нужно следить за тем, чтобы на входе и выходе из градирни не было никаких препятствий.

Область применения драйкулеров

Эти теплообменные аппараты, которые иначе называются сухими градирнями, в современной промышленности занимают далеко не последнее место по частоте использования. Они монтируются в качестве самостоятельных агрегатов или в комплекте с другим холодильным оборудованием в системах холодоснабжения. Особенно востребованы они в пищевой, химической, всевозможных перерабатывающих и производственных отраслях. Особое место градирни занимают в оснащении серверных и целых центров обработки данных.

Спрос на драйкулеры возрастает из-за стабильного повышения тарифов на электроэнергию, так как в зимний период они самостоятельно без использования компрессорного оборудования могут обеспечить предприятие нужным объемом холодной воды за счет естественной низкой температуры внешнего воздуха. При этом электроэнергия затрачивается исключительно на привод вентиляторов.

Преимущества и недостатки драйкулеров

Драйкулеры, как и любое другое оборудование, имеют свои плюсы и минусы. При выборе оснащения обязательно нужно их учитывать, рассматривая целесообразность применения того или иного устройства.

Плюсы:

  • Насос и трубопроводы служат длительный срок без необходимости их замены.
  • Монтаж и эксплуатация драйкулеров предельно просты.
  • Сервисное обслуживание проводится быстро.
  • Срок окупаемости по сравнению с другими системами достаточно короткий.
  • Так как вода циркулирует в замкнутом контуре, не происходит ее испарения.
  • В уже функционирующую систему можно внедрять новые блоки при необходимости увеличения производительности.
  • Вместо воды можно использовать практически любой антифриз.
  • Отсутствие испарения сказывается на том, что влажность воздуха в производственных помещениях не повышается, а окружающая среда не загрязняется парами химических соединений.

Минусы:

  • Главный минус драйкулера заключается в том, что воду можно охладить только до температуры наружного воздуха, поэтому в летнее время эффективность оборудования резко снижается.
  • Самостоятельное использование этих устройств сильно ограничено уже названным недостатком, поэтому их чаще применяют в схемах вместе с чиллером.

Эффективные и недорогие драйкулеры вы можете приобрести в компании «АквилонСтройМонтаж». Мы используем современные технологии, предельно внимательно относимся к задачам каждого конкретного клиента. Это помогает нам достичь заданной производительности при минимальных затратах на монтаж и электроэнергию.

Что такое сухой охладитель? | Сравнение сухих охладителей и чиллерных систем

В зависимости от предпочтений оператора существуют различные подходы к промышленному охлаждению. В то время как некоторые технологические температуры можно оптимально поддерживать с помощью обычных промышленных чиллеров, для других требуется альтернативное оборудование, такое как сухие градирни.

Оба средства терморегуляции достигают одинакового эффекта, но их механизмы работают по-разному. В этой статье будут освещены различия между сухим охладителем и чиллером, и вы сможете решить, какой из них лучше всего подходит для ваших потребностей в охлаждении.

Что такое сухой охладитель?

Сухой охладитель — это охлаждающее устройство, использующее воздух для регулирования температуры процесса. Охлаждение, осуществляемое системой сухого охлаждения, основано на принципах отвода явного тепла. Для типичной установки требуется охлаждающая среда, поступающая из связанного процесса, которая поступает в сухой охладитель и обменивается накопленным теплом с циркулирующим внутри воздухом.

Сухие градирни оснащены вентиляторами, которые вытягивают воздух снаружи кулера для поддержания процесса теплообмена. Подходящая разница температур между охлаждающей средой и воздухом в системе сухого охлаждения должна поддерживаться для обеспечения эффективного технологического охлаждения. Обычно достаточно минимальной разницы в 5°C.

Сухие градирни часто используются в условиях нехватки воды или там, где использование воды запрещено экологическими нормами. Они также широко используются в промышленных процессах, таких как производство электроэнергии и химическая обработка, где требуется охлаждение для поддержания оптимальных рабочих условий.

Сухой охладитель в сравнении с жидкостным охладителем

Сухой охладитель представляет собой, по сути, жидкостный охладитель, в котором для технологического охлаждения используется воздух, относительно сухая нежидкая жидкость. Жидкостные охладители более точно относятся к охлаждающему оборудованию, которое использует жидкости (жидкость или газ) для регулирования температуры процесса.

Сухие градирни и чиллеры

Сухие градирни и чиллеры могут использоваться в аналогичных процессах для достижения оптимальных температур. Однако, как и различия между чиллером и теплообменником, существуют значительные различия в том, как работают сухие градирни и чиллеры. Тем не менее, каждое устройство предлагает преимущества при использовании в соответствующих условиях.

В системе сухого охлаждения теплообмен осуществляется за счет втягивания наружного воздуха и его циркуляции по трубам, содержащим охлаждающую жидкость (обычно воду или водно-гликолевую смесь). Затем охлажденная жидкость циркулирует через теплообменник, подключенный к соответствующему процессу. Избыточное тепло, переданное охлаждающей жидкости, затем возвращается в сухой охладитель, и цикл возобновляется. Важно отметить, что сухой охладитель не имеет стандартной холодильной установки, которая охлаждает циркулирующий хладагент. Вместо этого он использует вентиляторы для втягивания окружающего воздуха для охлаждения нагретой жидкой среды.

С другой стороны, промышленные чиллеры включают холодильные агрегаты (часто в сочетании с теплообменниками) в свою систему охлаждения. В чиллерах используется хладагент/охлаждающая жидкость, которая может охлаждаться воздухом или водой в их конденсаторе. Это является основой для разделения на варианты чиллеров с водяным и воздушным охлаждением.

Конструкция системы сухого охлаждения

Типичная система сухого охлаждения спроектирована как двухблочная система, состоящая из наружной и внутренней частей, соединенных жидкостным насосом.

Наружным компонентом является сухой охладитель, тогда как внутренний блок состоит из следующих частей, заключенных вместе:

  • Компрессор
  • Теплообменник
  • Трубки циркуляции охлаждающей жидкости
  • Испаритель

Преимущества использования сухого охладителя:

Преимущества выбора сухого воздухоохладителя включают следующее:

  • Простота установки и запуска
  • Общие низкие эксплуатационные расходы после первоначальной установки
  • Удобное разделение компонентов позволяет операторам экономить жизненно важную площадь пола для другого оборудования
  • Сухие градирни не требуют постоянного водоснабжения; поэтому проблем с поставками и утилизацией не существует
  • Сухие градирни можно запрограммировать на круглогодичную работу, даже в условиях низких температур
  • Генерируемое тепло можно направлять непосредственно в другие процессы, уменьшая потери энергии и повышая общую эффективность

Минусы использования сухого охладителя:

  • Требуется регулярный мониторинг (или автоматическая система мониторинга чиллера), чтобы гарантировать, что уровни охлаждающей жидкости не упадут ниже требуемых уровней
  • Дополнительные затраты на дополнительные компоненты увеличивают общие затраты на установку

Конструкция системы чиллера

Стандартные чиллеры работают по двум принципам: сжатие пара или поглощение тепла с аналогичными компонентами.

  • Компрессор
  • Теплообменник
  • Трубка и конденсатор
  • Испаритель

Преимущества использования чиллера:

Преимущества установки чиллера с воздушным или водяным охлаждением в технологической установке перечислены ниже:

  • Более точный контроль температуры
  • Возможность снижения температуры на выходе
  • Эксплуатационные расходы после установки обычно низкие
  • Технологические чиллеры имеют высокий рейтинг безопасности, если выполняется надлежащее плановое техническое обслуживание
  • Чиллеры, как правило, прочны и имеют длительный срок службы
  • Процессные чиллеры энергоэффективны

Минусы использования чиллера:

  • Обслуживание чиллера, включая замену неисправных компонентов, дорого обходится
  • Первоначальные затраты на установку промышленного технологического чиллера обычно высоки

Чиллеры Cold Shot — ваш надежный производитель чиллеров

Чиллеры Cold Shot — ваш поставщик надежных промышленных чиллеров. Обладая более чем 30-летним опытом работы в отрасли, мы обладаем знаниями и опытом, чтобы предоставить вам первоклассные чиллеры, отвечающие вашим потребностям. Мы предлагаем различные типы и размеры чиллеров, разработанные для удовлетворения любого применения или бюджетных требований. Кроме того, наша команда готова ответить на любые вопросы или опасения по поводу наших продуктов и услуг.

Свяжитесь с нами сегодня , чтобы узнать, как мы можем помочь с вашими потребностями в технологическом охлаждении.



Что такое сухое охлаждение? | Сухое охлаждение Объяснение SPG Сухое охлаждение

Сухое охлаждение объединяет ряд технологий, которые охлаждают или конденсируют жидкость в теплообменнике без потребления воды. Теплообменники охлаждаются снаружи потоком холодного воздуха.

Читать статью Назад к обзору

Теги

  • #ACC
  • #Конденсаторы с воздушным охлаждением
  • #Сухое охлаждение
  • #Индустрия сухого охлаждения
  • #IDCT
  • #Башены косвенного сухого охлаждения
  • #Переоборудование из мокрого в сухое

Что такое Сухое охлаждение

Сухое охлаждение включает в себя ряд технологий, которые охлаждают или конденсируют жидкость в теплообменнике без потребления воды . Теплообменники охлаждаются снаружи потоком холодного воздуха.



Обзор различных типов сухого охлаждения

Системы прямого сухого охлаждения

Конденсаторы с воздушным охлаждением (ACC) в Брюгге, Бельгия компанией SPG Dry Cooling

Системы прямого сухого охлаждения напрямую конденсируют выхлопной поток паровой турбины, возвращая конденсат в котел без потери воды. Пар конденсируется непосредственно внутри ребристых труб с воздушным охлаждением без использования промежуточного поверхностного конденсатора.

Конденсаторы с воздушным охлаждением  используются на рынках коммунальных услуг, промышленности и возобновляемых источников энергии для больших и малых предприятий. Компания SPG Dry Cooling разрабатывает, производит и конструирует традиционные A-Frame ACC , а также наши инновационные Hexacool® , ModuleAir® , BoxAir ACC® , W-Style ACC® и конденсатор с естественной тягой с высокой эффективностью 90 043 Ребристые трубы SRC® .





Системы непрямого сухого охлаждения

Сухие градирни косвенного действия (IDCT) в Кендале, Южная Африка, компания SPG Dry Cooling

Система косвенной сухой конденсации соединена с градирней косвенного сухого охлаждения   (IDCT) с паровым поверхностным или струйным конденсатором и подходит для конденсаторных агрегатов большой мощности. Его высокий бетонный или стальной корпус исключает рециркуляцию горячего воздуха. Вспомогательная мощность сведена к минимуму из-за количества механических компонентов

Механическая сухая градирня непрямого действия  – это особый тип IDCT, в котором поток охлаждающего воздуха не является результатом естественной тяги из высокой бетонной или стальной градирни, а подается от вентиляторов. приводятся в движение электродвигателями. M-IDCT особенно подходят для Преобразование мокрого в сухое  или расширение охлаждающей способности существующего IDCT.





Конденсатор с естественной тягой

визуальное представление работы конденсатора с естественной тягой (NDACC)

Конденсатор с естественной тягой (NDACC)  — это кондиционер, в котором вентиляторы заменены градирней с естественной тягой, что значительно снижает потребление электроэнергии конденсатором, поскольку а также количество вращающихся частей.



Почему стоит выбрать SPG Dry Cooling для своих решений по сухому охлаждению?

SPG Dry Cooling — мировой лидер в производстве конденсаторов и охладителей с воздушным охлаждением , оборудование которого установлено по всему миру. Мы предлагаем несколько решений для сухого охлаждения, на которые распространяется действие многих международных патентов. В SPG Dry Cooling работает более 700 профессионалов по всему миру, способных работать в любых климатических условиях.
