Описание

холодильник Донбасс-10Е



Тип холодильника Компрессионный Оттаивание испарителя холодильной камеры Полуавтоматическое
Количество камер 1 Расход электроэнергии при температуре воздуха 20 °С, кВтч/сут 1,45
Общий объем, дм3 240
Объем низкотемпературной камеры, дм3 26,7 Габаритные размеры, мм 1400х580х600
Температура в низкотемпературной камере, °С -12 Масса, кг 75,5
Потребляемая мощность, Вт 160

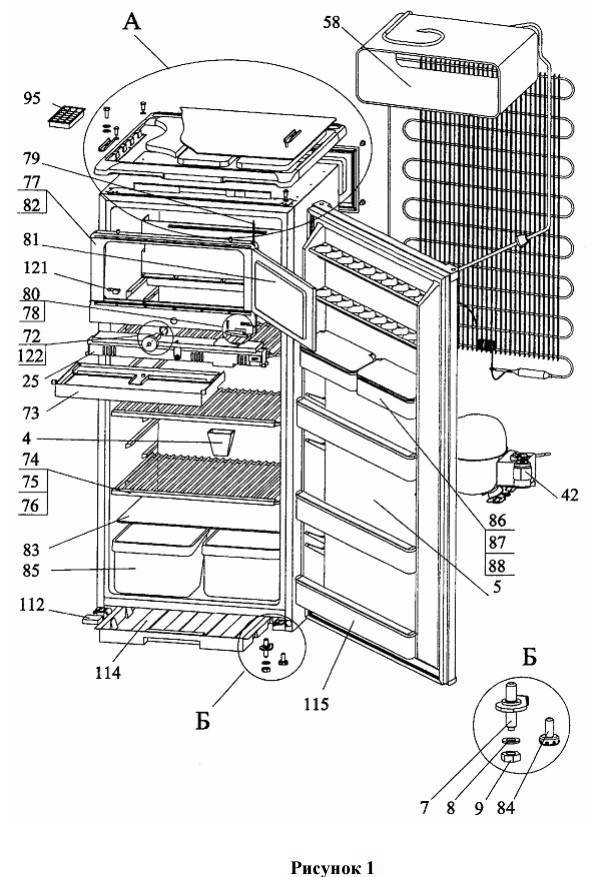

Устройство холодильника

Холодильник выполнен в виде напольного шкафа из листовой стали с металлической внутренней камерой. Между стенками наружного шкафа и внутренней камерой помещена теплоизоляция.

Благодаря магнитной вставке, которая находится в баллоне эластичного уплотнителя, закрепленного по периметру внутренней панели двери, дверь плотно прилегает к шкафу. В холодильнике предусмотрена возможность перенавески двери для право- и левостороннего открывания.

Холодильный агрегат компрессионного типа. В верхней части холодильной камеры расположен испаритель, который закрывается специальной дверкой. Под испарителем расположен поддон для сбора талой воды, образующейся при оттаивании «шубы», и вывода талой воды через водоотводящую систему в сосуд, находящийся под шкафом. На поддоне установлена шторка, позволяющая регулировать температуру в камере.

На боковой стенке камеры с правой стороны расположены: датчик-реле температуры Т-110-1, автоматически поддерживающий заданный в камере температурный режим, прибор Т-011 полуавтоматического управления оттаиванием и светильник (лампа мощностью 15 Вт, напряжением 220 В), автоматически включающийся кнопкой при открывании двери шкафа.

Мотор-компрессор холодильного агрегата ХКВ6-1-ДБ или ФГ-0,09 и электродвигатель размещены в одном кожухе. Заполнение холодильного агрегата хладоном производится через технологический патрубок, впаянный в кожух мотор-компрессора и наглухо заваренный. Испаритель алюминиевый, 0-образной формы, прокатно-сварного типа. Для зашиты от коррозии испаритель анодирован и покрыт лаком. Ввод испарителя в холодильную камеру при установке или замене холодильного агрегата производится через проем в задней стенке шкафа холодильника.

Компрессор кожухотрубный, с вертикальным медным змеевиком и стальным кожухом, окрашен черной эмалью. Для поглощения влаги и предохранения капиллярной трубки от засорения в системе холодильного агрегата установлен цеолитовый фильтр-осушитель. Двигатель мотор-компрессора однофазный асинхронного типа. Пусковое и защитное реле (РТК-М-ЗМ или РТК-Х) объединены в одном корпусе. Электропровода соединены с клеммами реле, датчика-реле температуры и прибора оттаивания при помощи быстросъемных наконечников.

Холодильники выпускаются с классом защиты 0 от поражения электрическим током.

Рис. 3 Электрическая схема холодильника Донбасс-10Е:

Н — лампа; L1 — пусковая обмотка;
S — выключатель; Т — терморегулятор;
К — пускозащитное реле; РО — прибор полуавтоматического управления оттаиванием;
L2 — рабочая обмотка; КО — клапан оттаивания
Типовые неисправности и ремонт холодильника
ПричинаСпособ устранения
Не запускается холодильный агрегат
Неисправности в подсоединении электропроводник контактам реле, датчика-реле температуры или прибора оттаивания Проверить контакты и сделать нужные исправления
Неисправен прибор оттаивания (при нажатии на кнопку отсутствует щелчок от размыкания контактов) Выключить холодильник, выдвинуть прибор оттаивания. отсоединить провода от клемм и соединить провода между собой, изолировав их от металлических частей холодильника. Если при этом холодильный агрегат начнет работать, прибор оттаивания заменить
Отсутствие охлаждения при работающем мотор-компрессоре
Переход горячих паров хладона через клапан оттаивания в испаритель Проверить электросхему. Если она исправна, заменить холодильный агрегат
Перенавешивание двери
  • Отвернуть три винта на решетке сервировочной плоскости, снять решетку и сдвинуть сервировочную плоскость по пазам обрамления на длину, достаточную для свободного доступа к верхней петле.
  •  Снять накладку верхней петли и декоративные накладки, закрывающие отверстия под болты верхней петли холодильника с левой стороны шкафа.
  • Отвернуть два болта верхней петли, придерживая дверь холодильника, снять петлю вместе с прокладкой. Снять дверь с оси нижней петли, приподняв дверь.
  • Отвернуть два болта нижней петли и снять ее вместе с прокладкой и регулировочными пластинами.
  • На верхней и нижней петлях снять оси и закрепить их в отверстиях слева.
  • Закрепить нижнюю петлю на левой стороне холодильника.
  • Поменять местами заглушку и верхнюю втулку на ручке двери.
  • Поменять местами ограничитель с нижней втулки и заглушку в нижней части двери.
  • Установить дверь на нижнюю петлю. Ввести ось верхней петли во втулку и закрепить петлю.
  • В случае неплотного прилегания двери к шкафу устранить зазоры.
  •  Установить накладки.
Требования к плотности прилегания двери
  • Уплотнитель двери холодильника должен плотно прилегать к корпусу шкафа по всему периметру при закрытой двери холодильника. Плотность прилегания двери проверяется щупом из цветного металла толщиной 0,1 мм и шириной 10 мм или полоской бумаги такого же размера.
  • При качественном уплотнении дверного проема не должно быть зазоров между отбортовкой шкафа и уплотнителем и щуп должен удерживаться.
Устранение зазоров между отбортовкой шкафа и уплотнителем
  • Снять накладку с верхней петли двери.
  • Ослабить затяжку болтов крепления верхней и нижней петель.
  • Вынуть из-под нижней петли регулировочную пластину.
  • Привернуть болты нижней петли и, прижимая дверь к шкафу, завернуть болты верхней петли.
  • Если зазор полностью не устранен, то следует все операции со снятием регулировочных пластин из-под нижней петли повторить. Установить накладку верхней петли.
  • Зазор на стороне, противоположной навескам двери, устраняют путем ослабления прижатия уплотнителя двери к шкафу и установкой дополнительной регулировочной пластины на нижней петле.
  • Для устранения местного зазора отвернуть винты крепления панели у места обнаруженного зазора. Вложить картонную прокладку шириной 8…10 мм и толщиной не более 2 мм между панелью и нижней полкой уплотнителя.
Замена рамки с дверкой испарителя
  • Снять поддон, открыть дверку испарителя.
  • Потянуть вниз верхнюю центральную часть рамки до выхода двух штырьков рамки из отверстий и вывести ее за пределы камеры.
  • Снять рамку с дверкой с кронштейнов.
  • Установить рамку с дверкой в обратном порядке.
Перенавешивание дверки испарителя
Примечание. Выполняют одновременно с перенавешиванием двери холодильника.
  • Снять рамку с дверкой, вывести пружину из зацепления с верхней частью рамки, нажимая на нижний кронштейн дверки со стороны рамки и расширяя зазор между дверкой и рамкой, вывести нижний кронштейн за пределы рамки, вывести кронштейн с пружиной из рамки.
  • Разобрать дверку,
  • Изменить положение пружины на противоположное.
  • Собрать дверку и установить ее в рамку в обратном порядке.
Замена дверного выключателя
  • Отключить холодильник от электросети.
  • Снять выключатель вместе с защелкой, разобрать выключатель, отпаять провод.
  • Установить новый выключатель в обратном порядке.
Замена холодильного агрегата
  • Снять рамку с дверкой испарителя.
  • Освободить сильфонные трубки от испарителя, отвернув винты крепления прижимной планки. * Отвернуть болты крепления мотор-компрессора ко дну холодильника.
  • Отсоединить провода, идущие к пускозащитному реле.
  • Отвернуть винты крепления кожуха конденсатора к кронштейнам задней стенки.
  • Снять наружный фланец.
  • Удалить теплоизоляцию и снять внутренний фланец.
  • Снять мотор-компрессор с холодильника и установить на подвеску.
  • Вынуть испаритель из шкафа через окно в задней стенке и навесить на подвеску.
  • Установить холодильный агрегат в обратном порядке.

Комментарии (0)

Холодильник Донбасс: технические характеристики и инструкция

Холодильники Донбасс вышли из производства более 20 лет назад, но при этом до сих пор исполняют свои обязанности в некоторых домах, дачах и гостиницах. Агрегаты советской закалки практически невозможно найти в магазине бытовой техники, но на вторичном рынке существует множество предложений о продаже холодильников данной марки в разном состоянии.

Основные характеристики и принцип работы холодильника Донбасс

Данная техника представляет собой небольшой однокамерный холодильник с одной дверцей. Внутри расположены 2 отсека: основная и морозильная камеры, которые разделяет пластиковый поддон. Морозилка оснащена отдельной дверцей.

Поддон со специальными отверстиями является важной составляющей качественного функционирования холодильника. Он обеспечивает подачу холодного воздуха из морозильной камеры в основную, охлаждая ее.

Важно! Вентиляционные отсеки в поддоне морозильной камеры должны быть открыты во время работы холодильника. Закрывать их необходимо только во время разморозки устройства.

Температурное реле холодильника Донбасс выполняет функцию регулирования и контроля температуры внутри агрегата.

Данная деталь контролирует включение и выключение компрессора, который обеспечивает охлаждение пространства внутри устройства по следующей схеме:

  1. За счет функционирования компрессора, пары фреона попадают в конденсатор.
  2. Далее хладагент преобразуется в жидкое состояние и направляется в испаритель посредствам специального фильтра.
  3. Фреон закипает, обеспечивая попадание потока холодного воздуха в холодильную камеру.
  4. После этого фреон преобразуется в пар и попадает обратно в конденсатор, где начинается повторный цикл его преобразования.

Основные характеристики холодильника Донбасс:

  • общий объем камер холодильника составляет 240 л.;
  • небольшая холодильная камера с вместимостью 26 л.;
  • минимальная температура в морозильном отсеке составляет -12С;
  • средняя высота устройства составляет 1,5 м, например, холодильники Донбасс 214 имеет высоту 145 см.;
  • в инструкции для холодильника Донбасс указана его номинальная мощность, которая равна потребляемой электроэнергии в процессе работы;
  • в нижней части имеется специальный отсек для фруктов и овощей.

Особенности холодильников Донбасс

Небольшие габариты агрегатов и бюджетная стоимость на вторичном рынке делают холодильники Донбасс оптимальным вариантом для обустройства дачного домика. Несмотря на большой возраст устройства, они прекрасно справляются с поставленной задачей.

Кроме того, их особенностями являются:

  • надежность сборки;
  • все устройства устойчивы к перепадам напряжения;
  • компактность.

Одной из наиболее популярных моделей на вторичном рынке являются холодильники Донбасс 10е.

Донбасс 10е

Его характеристики:

  • габариты агрегата 1,4*0,58*0,6 м.;
  • общий объем камер составляет 240 л.;
  • температурный режим морозильной камеры не ниже -12С.

Такие модели наиболее востребованы для дачного участка, коммунальной или малосемейной квартиры, небольшого офисного помещения.

Основным недостатком данной техники является необходимость частой разморозки из-за образования льда на стенках морозильной камеры и задней части основного отсека. Несмотря на это, они пользуются большим спросом среди своих конкурентов на рынку б/у товаров.

Донбасс 10е

Холодильники Донбасс имеют достаточно большой возраст, однако до сих пор прекрасно справляются с процессом охлаждения и сохранения свежести, помещенных в него продуктов. Не большие габариты и бюджетная стоимость делают их лидерами в продажах бытовой техники для дачи или офиса.

В большинстве случаев, причиной поломки или плохого охлаждения камеры является неравномерное распределение фреона в связи с не правильной транспортировкой. Данная проблема легко устраняется мастером, после чего холодильник снова будет прекрасно работать.
