Dixell xr02cx инструкция: Dixell XR02CX – холодильные контроллеры
Dixell XR02CX – холодильные контроллеры
| Корпус | самозатухающий пластик ABS |
| Размер | спереди 32×74мм; глубина 50м м |
| Монтаж | на панель в вырез размером 71×29мм |
| Защита | IP20 |
| Защита спереди | IP65 |
| Соединения | клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м |
| Электропитание | согласно модели: 110В пер.тока ±10%, 50/60Г ц – 230В пер.тока ±10%, 50/60Г ц |
| Энергопотребление | 3,5ВА макс. |
| Дисплей | 2 цифры, красные светодиоды высотой 14,2м м |
| Входы | 1 NTC |
| Цифровой вход | контакты без напряжения |
| Релейные выходы | компрессор SPST 20(8)А 250В пер.тока и ли 8(3)A 250В пер.тока |
| Сохранение данных | в энергонезависимой памяти (EEPROM) |
| Рабочая температура | 0÷60°C |
| Температура хранения | -25÷60°C |
| Относительная влажность | 20÷85% (без конденсации) |
| Диапазон измерения и регулирования | NTC -датчик: -40÷110°C |
| Разрешение | 0,1°C и ли 1°C и ли 1°F (выбирается) |
Точность (окруж. темп. 25°C) | ±0,1 °C ±1 знак |
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров Cy и Cn.
Значение Hy автоматически вычитается из уставки. Если температура растет и достигает уставки минус дифференциал, то сработает выход и затем выключится, когда температура снова достигнет значения уставки.
Контроллеры должны монтироваться на вертикальной панели в вырез 29×71мм и закрепляться, используя поставляемые специальные держатели.
Диапазон температур, разрешенный для правильной эксплуатации -0÷60°C. Избегайте мест, подверженных сильной вибрации, с присутствием агрессивных газов, чрезмерной запыленностью или влажностью.
Те же рекомендации применяйте и к датчикам. Позвольте воздуху циркулировать через отверстия для охлаждения.

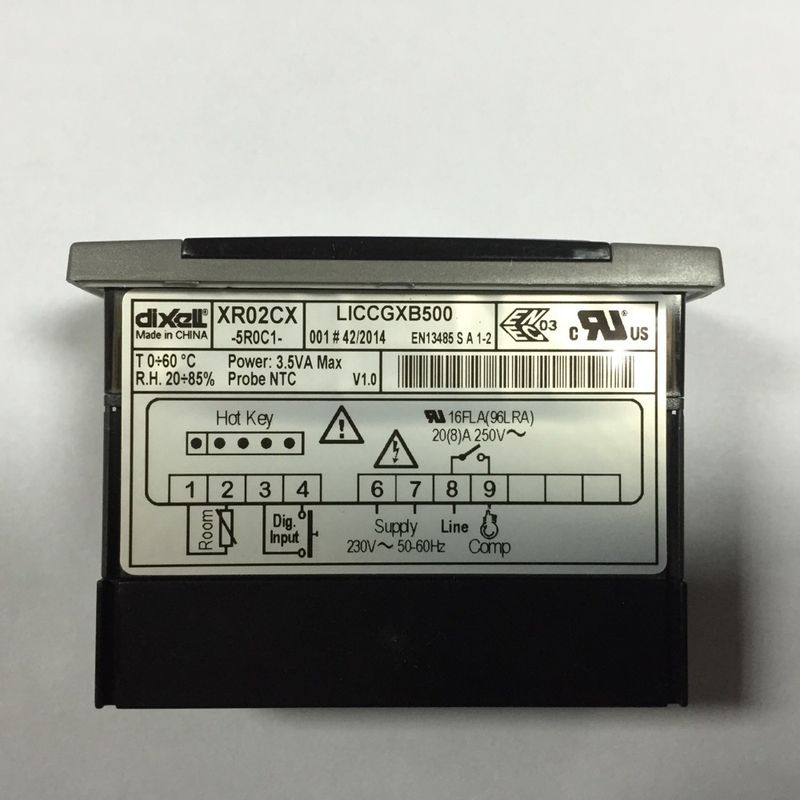

Контроллеры имеют клеммную колодку с зажимами под винт для подключения кабелей с сечением проводов до 2,5м м 2 . Перед подключением кабелей убедитесь, что напряжение питания соответствует характеристикам контроллера. Кабели датчиков размещайте отдельно от кабелей питания, от выходных и силовых соединений. Не превышайте максимально допустимый ток для каждого реле, при более мощных нагрузках используйте подходящее внешнее реле.
Датчики должны устанавливаться баллоном вверх, чтобы предотвратить повреждения из-за случайного попадания жидкости. Рекомендуется размещать датчик термостата вдали от воздушных потоков, чтобы правильно мерять среднюю температуру в помещении. Поместите датчик окончания оттайки между оребрением испарителя в самом холодном месте, где обмерзает больше всего, вдали от нагревателей или самых теплых мест при оттайке, чтобы предотвратить преждевременное окончание оттайки.
| Параметр | Описание |
| Регулирование | |
| Hy | Дифференциал: (0,1°C ÷ 25°C / 1°F ÷ 45°F) Дифференциал срабатывания уставки. ВКЛ (Cut IN) компрессора – это Уставка + дифференциал (Hy). ВЫКЛ (Cut OUT) компрессора – когда температура достигнет уставки. |
| LS | Минимальная Уставка: (-55°C÷SET/-67°F÷SET): Задает мин. значение уставки. |
| US | Максимальная Уставка: (SET÷99°C/ SET÷99°F). Задает макс. значение уставки. |
| ot | Калибровка первого датчика: (-9.9÷9.9°C / -17÷17°F) позволяет скорректировать возможное отклонение первого датчика. |
| od | Задержка активации выходов при запуске: (0÷99м ин ) Эта функция доступна при первичном запуске контроллера и задерживает активацию любого выхода на время, заданное в этом параметре. |
| AC | Задержка против коротких циклов: (0÷50 мин ) минимальный интервал между остановкой компрессора и последующим перезапуском. |
| Cy | Время ВКЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор работает при неисправном датчике термостата. При Cy=0 компрессор всегда ВЫКЛ. |
| Cn | Время В Ы КЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор ВЫКЛ при неисправном датчике термостата. При Cn=0 компрессор всегда включен. |
| CH | Тип действия: cL= о хлаждение; Ht = нагрев |
| Визуализация | |
| CF | Единицы измерения: (°C÷°F) °C=градусы Цельсия; °F=градусы Фаренгейта. |
| rE | Разрешение (д ля °C):(dE ÷ in) dE= с десятичной точкой от -9.9 д о 9.9°C; in= целое |
| dy | Задержка и ндикации : (0÷ ÷15 мин ) когда температура растет, дисплей обновляется на 1°C/1°F по истечении этого времени. |
| Оттайка | |
| id | Интервал между циклами оттайки: (0÷99 ч ) Определяет интервал времени между началом двух циклов оттайки. |
| Md | Максимальная длительность оттайки: (0÷99 мин, при 0 нет оттайки ) когда P2=n, (нет датчика испарителя , оттайка по времени) задает длительность оттайки, когда P2=y (окончание оттайки по температуре) задает максимальную длительность оттайки. |
| dF | Индикация во время оттайки: (rt / it / St / dF) rt = реальная температура; i = температура в начале оттайки; St = уставка; dF = значок dF. |
| Аварии | |
| AU | Авария по Макс. температуре: (AL÷99°C/99°F) когда достигается эта температура, после задержки времени Ad, активируется авария. |
| AL | Авария по Мин. температуре: (-55÷AU°C /-67÷AU°F) когда достигается эта температура, после задержки времени Ad, активируется авария. |
| Ad | Задержка аварии по температуре: (0÷99 мин ) Интервал времени между обнаружением условий аварии и соответствующим сигналом аварии. |
| dA | Исключение аварии по температуре при п одаче питания: (0÷99 мин ) Интервал между обнаружением условий аварии после подачи питания на контроллер и сигналом аварии. |
| Цифровой вход | |
| iP | Полярность цифрового входа: (oP ÷ cL) oP = цифровой вход активируется по размыканию контакта; cL = цифровой вход активируется по з а мыканию контакта. |
| iF | Конфигурация цифрового входа: (EA/bA/do/dF/Au/Hc) EA = внешняя авария: отображается сообщение EA; bA = серьезная авария, отображается сообщение CA; do = функция дверного контакта; dF = запуск оттайки; Au = не используется; Hc = изменение типа действия. |
| di | Задержка аварии цифрового входа: (0÷99м ин ) при iF = EA или bA задержка между обнаружением условий внешней аварии и последующим сигналом. При iF=do п редставляет задержку активации аварии открытия двери. |
| dC | Состояние компрессора и вентилятора при открытой двери: (no/Fn/cP/Fc): no = нормальное; Fn = Вентилятор ВЫКЛ; cP = Компрессор ВЫКЛ; Fc = Компрессор и вентилятор ВЫКЛ. |
| rd | Регулирование при открытой двери: (n÷y) n = нет регулирования, если дверь открыта; Y= когда задержка Ц. Вх. истекла, регулирование возобновляется даже при наличии аварии открытия двери. |
| Другие параметры | |
| Pt | Таблица кодов параметров |
| rL | Версия программного обеспечения |
Ошибка 404
|
|
Сотрудничество.
Чиллеры, агрегаты и холодильные установки для химических производств.
Схема проезда. Адрес, телефон, E-mailОбласти применения энергосберегающего холодильного оборудования торговой марки Фригодизайн
+7(495) 787-26-63
8-800-505-05-42
бесплатные звонки по России
Наши поставщики
Специальные предложения
Системы мониторинга и диспетчеризации
Модернизация систем холодоснабжения производителей молочной продукции и мороженогоПриведено описание конкретных проектов модернизации и дооснащения систем холодоснабжения различных предприятий молочной промышленности, реализованных фирмой «Фриготрейд» за несколько последних лет.
Холодильное оборудование в производстве и хранении алкогольной продукцииПримеры использования наших систем холодоснабжения на крупных предприятиях-производителях алкогольной продукции, логистических комплексах ее хранения, а также при создании мини-пивоварен и винных погребов в ресторанах и частных коттеджах.
Климатические камеры для испытаний строительных материалов и конструкцийПроектирование и производство климатических камер для различных отраслей промышленности, в том числе климатических камер для испытаний строительных материалов.
Холодоснабжение агропромышленного комплексаВ статье приведен ряд предприятий АПК, где уже много лет функционирует холодильное оборудование ФРИГОДИЗАЙН®.
НовостиDIXELL XR02CX OPERATING MANUAL Pdf Download
dIXEL
DIGITAL CONTROLLER
XR02CX
1. CONTENTS
1.
Contents __________________________________________________________________________ 1
2.
General warnings ___________________________________________________________________ 1
3.
General description __________________________________________________________________ 1
4.
Regulation_________________________________________________________________________ 1
5.
Defrost ___________________________________________________________________________ 1
6.
Front panel commands _______________________________________________________________ 1
7.
8.
Installation and mounting _____________________________________________________________ 2
9.
Electrical connections ________________________________________________________________ 2
10. Как использовать горячую клавишу _______________________________________________________________ 2
11. Аварийная сигнализация__________________________________________________________________________ 2
12. Технические характеристики______________________________________________________________________ 2
13. Соединения _________________________________________________________________________________ 2
2 14.
Значения настроек по умолчанию0003
2. ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ
ПРОЧТИТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО РУКОВОДСТВА
•
Это руководство является частью изделия и должно храниться рядом с прибором для быстрого и быстрого обращения к нему.
•
Прибор не должен использоваться для целей, отличных от описанных ниже. Его нельзя использовать
в качестве предохранительного устройства.
•
Прежде чем продолжить, проверьте ограничения приложения.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
•
Перед подключением прибора проверьте правильность напряжения питания.
•
Не подвергать воздействию воды или влаги: используйте контроллер только в рабочих пределах, избегая резких
перепадов температуры при высокой влажности воздуха для предотвращения образования конденсата
•
технического обслуживания.
•
Устанавливайте датчик в местах, недоступных для конечного пользователя. Инструмент не должен открываться.
•
В случае отказа или неправильной работы отправьте прибор обратно дистрибьютору или в «Dixell S.p.A.» (см. адрес
) с подробным описанием неисправности.
•
Учитывайте максимальный ток, который может подаваться на каждое реле (см. Технические характеристики).
•
Убедитесь, что провода датчиков, нагрузки и источника питания разделены и находятся на достаточном расстоянии друг от друга
, не пересекаются и не переплетаются.
•
В случае применения в промышленных условиях может оказаться полезным использование сетевых фильтров (наша мод. FT1) параллельно с индуктивными нагрузками
.
3. ОБЩЕЕ ОПИСАНИЕ
Модель XR02CX, формат 32 x 74 x 50 мм, представляет собой цифровой термостат с внецикловой оттайкой, предназначенный для
холодильных установок при нормальной температуре. Он обеспечивает релейный выход для управления компрессором. Он также
снабжен входом для 2 датчиков NTC.
Прибор полностью настраивается с помощью специальных параметров, которые могут быть
легко программируется через клавиатуру или с помощью HOTKEY.
4. Регулирование
Выход правила
Регулирование выполняется в соответствии с
Температура
измерение
на
температура
увеличивается и достигает уставки плюс
дифференциал компрессор запускается и
затем выключается, когда температура
снова достигает заданного значения.
В случае неисправности датчика термостата запуск и остановка компрессора синхронизируются параметрами
“Cy” и “Cn”.
5. РАЗМОРАЖИВАНИЕ
Размораживание осуществляется простой остановкой компрессора. Параметр «id» управляет интервалом
между циклами разморозки, а его длительность контролируется параметром «Md».

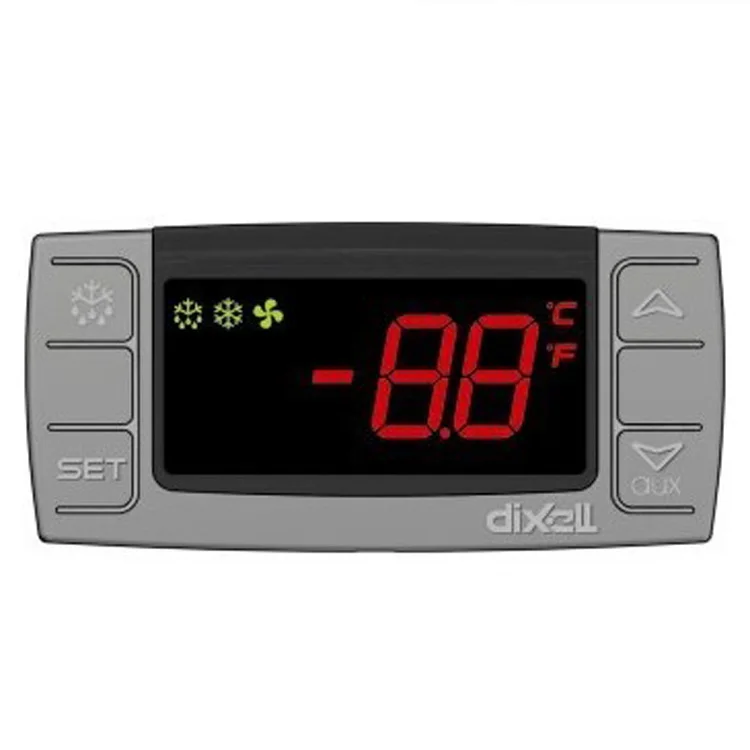

6. КОМАНДЫ НА ПЕРЕДНЕЙ ПАНЕЛИ
Комбинация клавиш
+
, чтобы заблокировать или разблокировать клавиатуру
+
, чтобы ввести в режим программирования
+
, чтобы вернуться к комнатной температурной дисплею
Светодиод
Modo
Farticato
на
.
включено
Мигает
Задержка защиты от коротких циклов включена (параметр AC)
XR02CX US.doc
Руководство по эксплуатации
Для отображения заданной уставки, в
Режим программирования. Он выбирает
Параметр
или
Подтвердить
А.
Операция
, чтобы запустить ручной размол
в режиме программирования. Он просмотр
коды параметров или увеличивает
. режим программирования просматривает
параметр
коды
или
AUX
уменьшает отображаемое значение
XR02CX
на
Размораживание в прогрессе
мигание
в прогнозировании
на
Блок измерения
Мигающий
Режим программирования
Режим
. ТОЧКА
1.
Нажмите и немедленно отпустите кнопку SET, будет показана уставка;
2.
Нажмите и немедленно отпустите кнопку SET или подождите около 5 секунд, чтобы вернуться к нормальной визуализации.
КАК ИЗМЕНИТЬ УСТАВКУ
1.
Нажмите и удерживайте кнопку SET более 2 секунд, чтобы изменить значение уставки;
2.
Отобразится значение уставки и начнет мигать светодиод «°C» или «°F»;
3.
Чтобы изменить заданное значение, нажимайте стрелки o или n в течение 10 с.
4.
Для запоминания нового значения уставки снова нажмите кнопку SET или подождите 10 секунд.
КАК ЗАПУСТИТЬ РУЧНУЮ РАЗМОРОЗКУ (ТОЛЬКО XR02CX)
Нажмите кнопку DEF
более чем на 2 секунды, и начнется ручная оттайка
КАК ИЗМЕНИТЬ ЗНАЧЕНИЕ ПАРАМЕТРА
Чтобы изменить значение параметра, выполните следующие действия:
мигает).
2. Выберите нужный параметр. Нажмите клавишу «SET», чтобы отобразить его значение
3. Используйте
или
, чтобы изменить его значение.
4. Нажмите «SET», чтобы сохранить новое значение и перейти к следующему параметру.
Для выхода: Нажмите SET+
или подождите 15 секунд, не нажимая ни одной клавиши.
ПРИМЕЧАНИЕ. Установленное значение сохраняется даже при выходе из процедуры путем ожидания истечения тайм-аута.
СКРЫТОЕ МЕНЮ
Скрытое меню включает все параметры прибора.
КАК ВОЙТИ В СКРЫТОЕ МЕНЮ
1. Войдите в режим программирования, нажав кнопку SET+
(мигает).
2. Отпустите клавиши, затем снова нажмите SET+
, отображаемый сразу после параметра Hy.
ТЕПЕРЬ ВЫ В СКРЫТОМ МЕНЮ.
3. Выберите нужный параметр.
4. Нажмите кнопку «SET», чтобы отобразить значение
5. Используйте
или
, чтобы изменить его значение.
6. Нажмите «SET», чтобы сохранить новое значение и перейти к следующему параметру.
Для выхода: Нажмите SET+
или подождите 15 секунд, не нажимая ни одной клавиши.
ПРИМЕЧАНИЕ 1: если в L1 нет параметров, через 3 с отображается сообщение «nP». Держите ключи
нажимается до тех пор, пока не отобразится сообщение L2.
ПРИМЕЧАНИЕ 2: заданное значение сохраняется даже при выходе из процедуры путем ожидания истечения тайм-аута.
КАК ПЕРЕМЕСТИТЬ ПАРАМЕТР ИЗ СКРЫТОГО МЕНЮ НА ПЕРВЫЙ
УРОВЕНЬ И НАОБОРОТ.
Каждый параметр, присутствующий в СКРЫТОМ МЕНЮ, можно удалить или перевести на «ПЕРВЫЙ УРОВЕНЬ» (уровень пользователя
), нажав SET+
. В СКРЫТОМ МЕНЮ, когда параметр присутствует на первом уровне, горит десятичная точка
.
ДЛЯ БЛОКИРОВКИ КЛАВИАТУРЫ
1.
Удерживайте нажатой более 3 секунд
и
2.
Появится сообщение «OF», и клавиатура будет заблокирована. Если клавиша нажата более
более чем на 3 секунды, появится сообщение «OF».
ЧТОБЫ РАЗБЛОКИРОВАТЬ КЛАВИАТУРУ
Удерживайте нажатыми более 3 с
и
7. ПАРАМЕТРЫ
РЕГУЛИРОВАНИЕ
Hy Дифференциал: (0,1°C ÷ 25°C) Дифференциал срабатывания для уставки. Включение компрессора SET
ТОЧКА + дифференциал (Hy). Компрессор отключается, когда температура достигает заданного значения.
LS Минимальная УСТАВКА: (-55°C÷SET/-58°F÷SET): Устанавливает минимальное значение уставки.
US Максимальная УСТАВКА: (SET÷99°C/ SET÷99 °F). Установите максимальное значение уставки.
от
Калибровка первого датчика: (-9,9÷9,9°C) позволяет настроить возможное смещение первого датчика.
P2 Наличие датчика испарителя: n= отсутствует; y= оттайка останавливается по температуре.
oE Калибровка второго датчика: (-9,9÷9,9°C) позволяет настроить возможное смещение второго датчика
od Задержка активации выходов при запуске: (0÷99мин) Эта функция активируется при первом запуске
прибор и запрещает любую активацию выхода на период времени, установленный в параметре.
AC Задержка против короткого цикла: (0÷50 мин) минимальный интервал между остановкой компрессора и
последующим перезапуском.
Cy Время включения компрессора при неисправном датчике: (0÷99 мин) время работы компрессора
в случае неисправности датчика термостата. При Cy=0 компрессор всегда выключен.
Cn Время выключения компрессора при неисправном датчике: (0÷99 мин) время, в течение которого компрессор выключен
в случае неисправного датчика термостата.
При Cn=0 компрессор всегда активен.
ДИСПЛЕЙ
CF Единица измерения: (°C÷°F) °C = по Цельсию; °F = градусы Фаренгейта. ВНИМАНИЕ: При изменении единицы измерения
уставка и значения параметров Hy, LS, US, oE, o1, AU, AL
необходимо проверить и при необходимости изменить).
rE
Разрешение (только для °C): (dE ÷ in) dE= десятичное число между -9,9 и 9,9°C; в = целое число;
Ld
Отображение по умолчанию: (P1 ÷ P2) P1= датчик термостата; P2= датчик испарителя. SP=Уставка
dy
Задержка отображения: (0÷15 мин.) при повышении температуры дисплей обновляется на 1 °C/1°F
по истечении этого времени.
РАЗМОРАЖИВАНИЕ
dE Температура окончания размораживания: (-50÷50°C) если ot=Y устанавливает температуру измеряемую
датчик испарителя, вызывающий окончание оттайки.
1598024510
клавиши на 3 с (“°C” или “°F” загораются светодиоды
клавиши на 3 с (“°C” или “°F” запускаются светодиоды
клавиши на более чем 7 с.
Метка L2 будет
ключей
ключей, пока не появится сообщение «on»
1/2
Универсальный лабораторный холодильник под прилавком Руководство пользователя
%PDF-1.5 % 174 0 объект > эндообъект 189 0 объект >/Шрифт>>>/Поля[]>> эндообъект 201 0 объект >поток приложение/pdf
