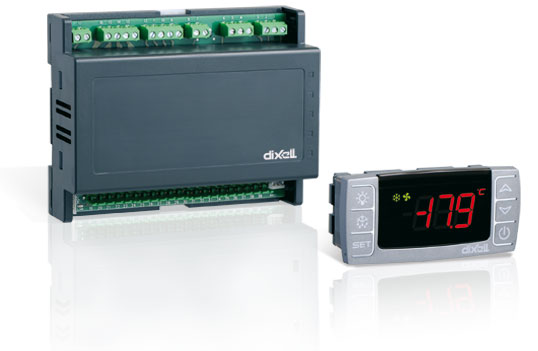

Dixell XM669K – холодильные контроллеры

Контроллер DixellXM669K – это микропроцессорный контроллер высокого уровня для составных шкафов, который подходит для применения в средне или низкотемпературных холодильных машинах. Контроллер XM669K можно включить в собственную локальную сеть, состоящую из 8 разных секций, которые могут работать, в зависимости от заданной программы, как автономные контроллеры или как контроллеры, выполняющие команды, поступающие от других секций.

Документация

XM660K и XM669K снабжены четырьмя релейными выходами, которые могут использоваться на выбор: для управления соленоидным клапаном, оттайкой, которая может быть либо электрической либо горячим газом; для управления вентиляторами испарителя, или освещением; а также выходом для управления импульсным электронным расширительным вентилем (только XM669K). Данные приборы снабжены также четырьмя входами датчиков: контроль температуры, контроль температуры окончания оттайки испарителя, индикация, возможное использование для систем с виртуальным датчиком или для измерения температуры воздуха на входе/выходе.


Модель XM669K снабжена еще двумя датчиками, которые должны использоваться для измерения и регулирования перегрева. И наконец, XM660K и XM669K оборудован двумя цифровыми входами (свободные от напряжения контакты), которые полностью конфигурируются с помощью параметров.
Контроллеры оборудованы разъемом HOTKEY, который позволяет легко их программировать. Прямой последовательный выход RS485, совместимый с ModBUS-RTU, позволяет  легко подключить системы  мониторинга XWEB. В качестве опции доступны  часы  реального времени RTC. Разъем HOTKEY можно использовать для подключения дисплея X-REP (в зависимости от модели).
Регулирование может выполняться двумя способами: цель первого способа (стандартное регулирование) – достижение наилучшего перегрева с помощью классического температурного регулирования, которое достигается, используя  гистерезис. Второй способ позволяет использовать вентиль, чтобы реализовать высокоэффективное температурное регулирование с хорошим показателем точности перегрева.
Эту вторую возможность можно использовать только в централизованных установках, и она доступна только с электронным расширительным вентилем, выбрав параметр CrE=Y.
Регулирование выполняется в соответствии с температурой, измеренной датчиком термостата, который может быть физическим датчиком или виртуальным датчиком,  получаемым по взвешенному среднему значению двух датчиков с положительным дифференциалом от уставки. Если температура повышается и достигает уставки плюс дифференциал, то соленоидный клапан открывается и затем он закроется, когда температура снова достигнет значения уставки. В случае неисправности датчика термостата время открытия и закрытия соленоидного  клапана конфигурируется с помощью параметров “Con” и “CoF”.



Клавиатура CX660
Корпуссамозатухающий пластик ABS
Размерспереди 35×77мм; глубина 18мм
Монтажна панель в вырез размером 29×71мм
ЗащитаIP20
Электропитаниеот силового модуля XM600K
Дисплей3 цифры, красные светодиоды высотой 14,2мм
Опциональный выходзуммер
Силовой модуль
Корпус8 DIN
Соединенияклеммная колодка с зажимами под винт, сечение термостойких проводов 1,6мм2 и клеммы Faston 5. 0мм
Электропитаниесогласно  модели: ~12В – ~24В – ~110В±10%; ~230В±10%, 50/60Гц или ~90 – 230В с импульсным источником питания
Энергопотреблениемакс. 9ВА
Входыдо 6 NTC/PTC/Pt1000 датчиков
Цифровые входы2 контакта без напряжения
Релейные выходысоленоидный клапанреле SPST 8А, 250В пер.тока
оттайкареле SPST 16А, 250В пер.тока
вентиляторреле SPST 8А, 250В пер.тока
светреле SPST 16А, 250В пер.тока
Выход вентилявыход пер.тока до 30Вт (только XM669K)
Последовательный выходRS485 с ModBUS – RTU и LAN
Сохранение данныхв энергонезависимой памяти (EEPROM)
Класс применения1B
Степень загрязнения окружающей средынорма
Класс ПОА
Рабочая температура0 – 60°C
Температура хранения-25 – 60°C
Относительная влажность20 – 85% (без конденсации)
Диапазон измерения и регулированияNTC-датчик-40 – 110°C (-58 – 230°F)
PTC-датчик-50 – 150°C (-67 – 302°F)
Pt1000-датчик-100 – 100°C (-148 – 212°F)
Разрешение0,1°C или 1°C или 1°F (выбирается)
Точность (при окруж. темп. 25°C)±0,5°C ±1 знак



Dixell XC660DDixell XC660D – холодильные контроллеры

Dixell XC660D контроллер для управления компрессорами и вентиляторами конденсатора, работающими в составе холодильного агрегата, монтируется на DIN-рейку. Данный контроллер может конвертировать сигналы датчиков как низкого, так и высокого давления и показывать их на дисплее в виде температуры. Для защиты системы имеются два входа для реле низкого и высокого давления: при их срабатывании система останавливается. Контроллер можно легко запрограммировать при подаче на него питания с помощью ключа HOT KEY.

Документация

Купить



XC660D
Корпуссамозатухающий пластик ABS
Размерформат 4 DIN модуля 70×135мм со съемными клеммами; глубина 60мм
МонтажНа рейку DIN
ЗащитаIP20
Соединенияштекерные разъемы для проводов сечением 2.
5 мм
Электропитание230В ±10%. 50-60Гц или 115В ±10%. 50-60Гц или 24В ±10%. 50-60Гц
Энергопотребление5ВА максимум
Дисплей4-х разрядный с красными светодиодами и 4-х разрядный с оранжевыми светодиодами
Входыдо 4-х датчиков NTC, до 3-х входов 4÷20мА или 0.5÷4.5В
Цифровые входыдо 8 без напряжения, 2 входа с напряжением питания
Релейные выходы6 реле SPST 5(3)A, 250В
Аналоговые выходы2 x 4÷20мА или 0÷10В
Сетевая картаRS485 встроенная
Протокол связиModBus – RTU
Сохранение данныхв энергонезависимой памяти (EEPROM)
Рабочая температура0÷60°C
Температура хранения-25÷60°C
Относительная влажность20÷85% (без конденсации)
Разрешение0,1°C или 1°C
Точность (окруж. темп. 25°C)±0,7°C ±1 цифра

Выносная клавиатура VC660 для контроллеров серии XC600D может подключаться только к моделям с указанными кодами. Рекомендуется использовать двужильный кабель сечения AWG20, максимальное расстояние между клавиатурой и прибором: 30м.

Клавиатура VC660
Корпуссамозатухающий пластик ABS
Размерыгабариты 64×164х23мм
Монтажв панель 56×72мм двумя винтами 3×2мм. Расстояние между отверстиями 40мм
Класс защитыIP20
Питаниеот контроллера XC660
Дисплей4 разряда красный и 4 разряда оранжевый
Опциональный выход
зуммер

Контроллер XC660D снабжен двумя конфигурируемыми цифровыми входами, первый из которых может быть настроен как датчик. Их функции настраиваются параметрами iF07 и iF08. Они могут быть настроены на контроль уровня жидкости в ресивере, включение режима энергосбережения или тихого режима от внешнего устройства.

Данные приборы предназначены только для использования в помещении. Контроллеры должны монтироваться на DIN-рейку. Диапазон окружающей рабочей температуры -10÷60°C.

Тип хладагента задается параметром FtyP.
В памяти контроллера хранятся соотношения между температурой и давлением для некоторых хладагентов.
Предустановленным хладагентом является: r404. (FtyP=404)
Если используется другой хладагент, то действуйте следующим образом:
– Войдите в режим программирования, нажав в течение 3сек кнопки Set и ВНИЗ.
– Выберете параметр Pr2. Затем введите пароль 3 2 1 0.

– Выберете параметр FtyP, тип хладагента.
– Нажмите кнопку SET: значение параметра начнет мигать.
– Используйте кнопки ВВЕРХ или ВНИЗ для выбора одного из следующих хладагентов: r22=R22; r404=R404A; 407A=r407A; 407C=r407C; 407F=r407F; 410=r410; 507=R507; 134=134; CO2=CO2.
– Нажмите SET чтобы сохранить новое значение и перейти к следующему параметру.

CX660 – DIXELL Франция


Регуляторы по охлаждению / Регуляторы наливают витрины в отсеки, кратные / серия XM 200/400
CX: 32×74 мм, монтаж на фасаде
4
© DIXELL Франция
19-21 Авеню ЖОФФРЕ
93800 ЭПИНЭ-СЮР-СЕН – Франция
Тел. : +33(0)1.41.68.20.00
Факс:
www.dixell.fr

Характеристики
Afficheur  3 шифра, десятичная точка, –
Клавир   6 касаний
Модуль-эсклав   ХМ660К, ХМ669К, ХМ670К, ХМ679К
Дайверы
1 Зуммер   опциядополнительно
Генерал
Boîitier   АБС самозатухающий
Фронтальная защита   IP 65 соединение
Типовой афишёр   LED румяна
Температура функционирования   0°÷60°C
32°÷140°F
Температура склада   -30°÷85°C
22°÷185°F
Относительная влажность   20÷85%
Разрешение   0,1°C или 1°F
Соединения   Borniers à vis pour fils de
