Как проверить диод мультиметром не выпаивая

Содержание

1. Как проверить диод мультиметром
2. Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром
3. Как проверить диодный мост мультиметром

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

Где,

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

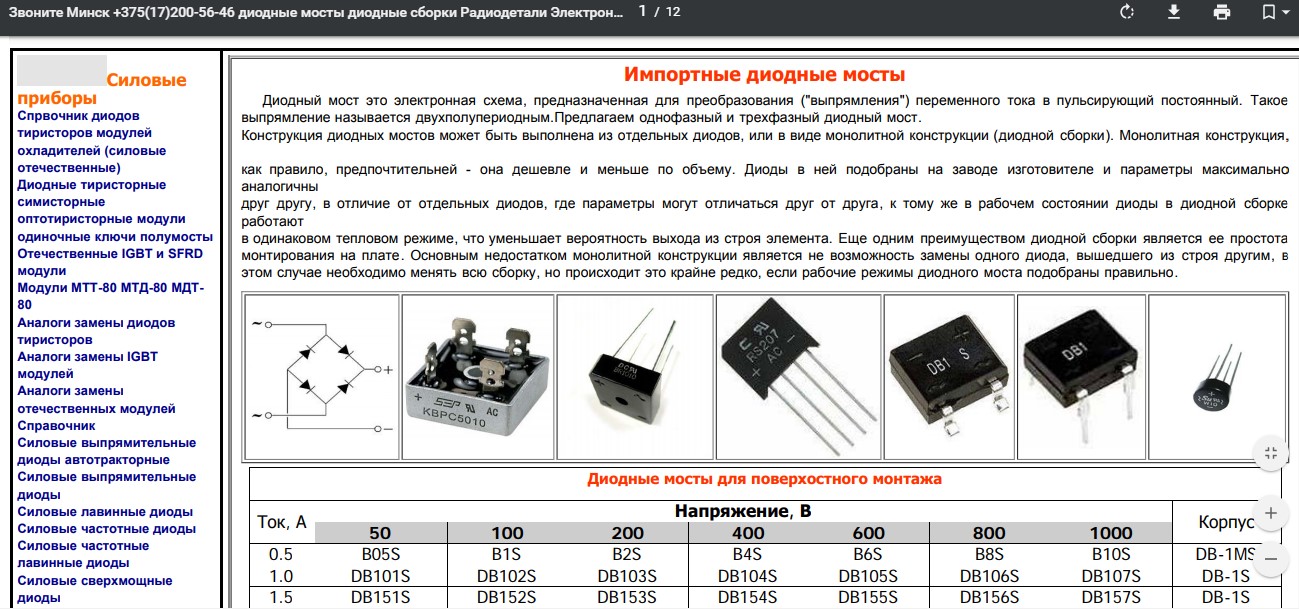

Как проверить диодный мост мультиметром

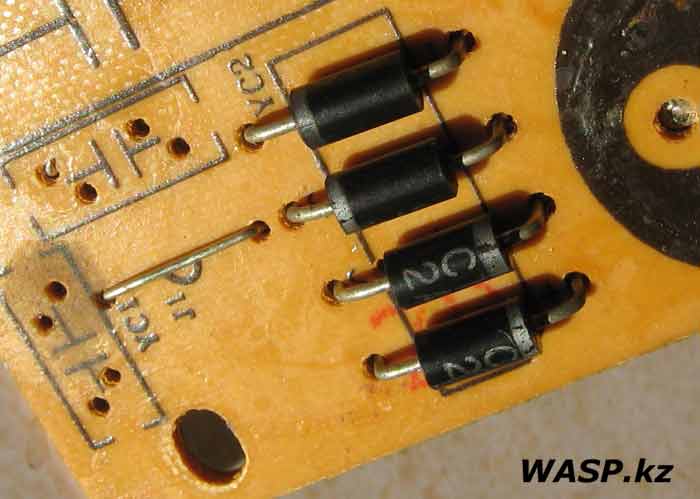

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.





Помогла вам статья?

Как проверить диод? Всё, что необходимо об этом знать.

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное (+), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть “дверь” для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой (+), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V_f), что дословно переводится как “падение напряжения в прямом включении“.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент.

Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I_обр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

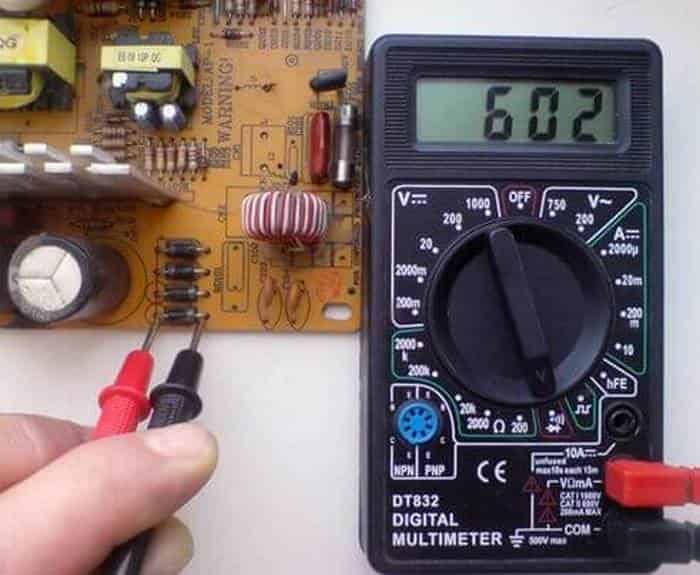

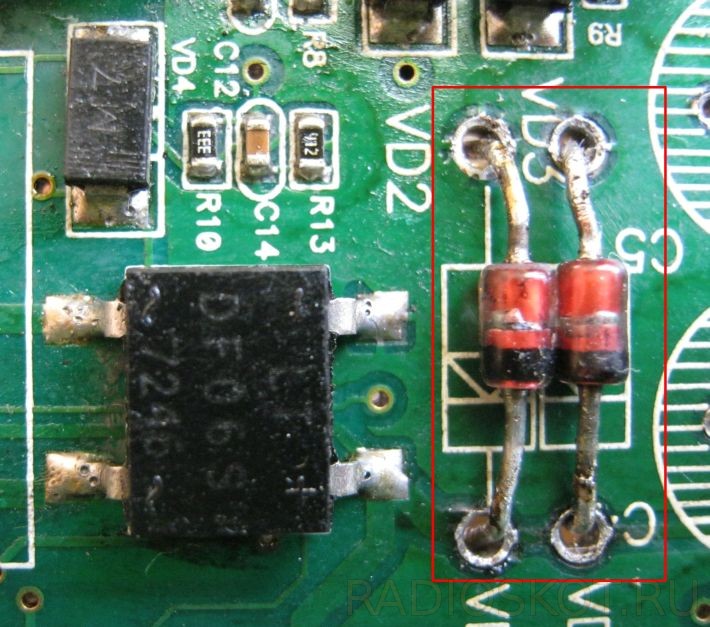

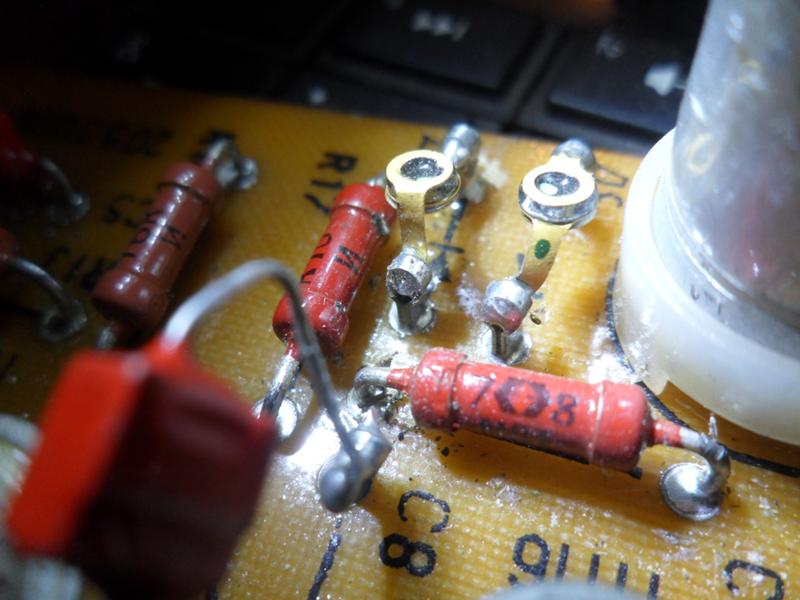

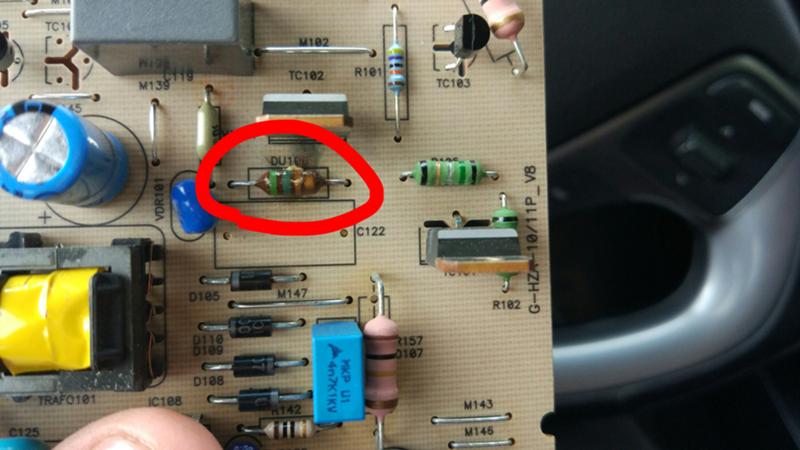

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

• Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

• Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1». При таком дефекте диод представляет собой изолятор. “Диагноз” – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие “жиденькие” и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (V_f)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V_f, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Марка диода	Измеренное пороговое напряжение, мВ (mV)	Тип диода, материал полупроводника
1N5822	167	выпрямительный диод Шоттки
1N5819	200	выпрямительный диод Шоттки
RU4	419	быстрый выпрямительный диод
Д20	358	точечный германиевый диод
Д9	400	точечный германиевый диод
2Д106А	559	диффузионный кремниевый диод
Д104	717	точечный кремниевый диод

Как видим, наименьшее падение напряжения на переходе (V_f) у диодов Шоттки 1N5822 и 1N5819. Это отличительная черта всех диодов на основе перехода металл-полупроводник (барьера Шоттки).

При прямом протекании тока через их переход (барьер Шоттки), на нём падает очень малое напряжение. Сказать проще – диод практически не оказывает никакого сопротивления протекающему току и не расходует драгоценные ватты. Противоположенная ситуация у кремниевых диодов. Прямое падение напряжения у них, как правило, не меньше 0,5 вольт, а то и больше. Кремниевые диоды и диоды с барьером Шоттки очень активно используются для выпрямления переменного тока. Например, в составе диодного моста.

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

• Диоды Шоттки имеют V_f в районе 100 – 250 mV;

• У германиевых диодов V_f, как правило, равно 300 – 400 mV;

• Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине

V_f.

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал здесь.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Герметичные аккумуляторы.

• Как правильно соединять батарейки?

• Температурные реле KSD.



Знакомство с диодами для печатных плат (PCB Diode)

Количество печатных плат растет с развитием кремниевых полупроводников благодаря появлению современных технологий в современном мире. При рассмотрении печатных плат диоды, резисторы, катушки индуктивности и конденсаторы играют важную роль в разработке печатных плат для различных требований. Диоды на печатных платах идентифицируются как основной компонент в управлении сигналами напряжения, которые позволяют току течь в одном направлении и блокируют его в противоположном направлении в соответствии с требованиями пользователя.

В этой статье мы рассмотрим следующие темы:

Что такое диод для печатной платы?

Диод для печатных плат — это полупроводниковый прибор, пропускающий ток только в одном направлении. Он изготовлен из полупроводникового материала, такого как кремний, и имеет две клеммы, называемые анодом и катодом. Анод — это положительный вывод, а катод — отрицательный.

Когда к аноду приложено положительное напряжение, а к катоду – отрицательное, через диод будет течь ток. Однако, если полярность напряжения изменена на противоположную, ток не будет течь. Это связано с тем, что диод имеет встроенное электрическое поле, которое предотвращает протекание тока в противоположном направлении.

Обозначение диодов на печатной плате, используемое при проектировании

Поскольку на приведенном выше рисунке представлен физический вид диода, инженеры-электронщики и смежные специалисты используют международно признанный символ для обозначения диодов на печатной плате. Итак, со стандартной схемой для диода все энтузиасты-электронщики смогут идентифицировать диоды на печатной плате и процесс печатной платы по схемам сборки диодов.

На приведенном выше рисунке показан символ диода, используемый при разработке электронной схемы. В результате наличия общепринятого международного символа для диодов на печатной плате программное обеспечение для моделирования в области электроники использует этот символ в своем программном обеспечении.

Согласно приведенному выше рисунку, символическое изображение диода будет использоваться для идентификации процесса диода в печатной плате. Кроме того, символ будет представлять направление тока, протекающего через соответствующие компоненты, подключенные к диоду. Поскольку это основной символ диода, он меняется в соответствии с другими доступными функционирующими диодами.

Каковы цели диодов для печатных плат?

Основная функция диодов для печатных плат в промышленности заключается в следующем. Диод работает на основе однонаправленной проводимости PN-перехода. PN-переход превращается в диод.

Взаимодействие между P- и N-переходами определяет работу диода. Электроны будут течь к P в типичном сценарии, где P имеет большое количество дырок и небольшое количество свободных электронов, а N имеет более низкую плотность дырок и большую плотность свободных электронов, что позволяет току проходить только через P. . Это обычный процесс, происходящий при работе диода печатной платы.

Это произошло бы, если бы напряжение постепенно увеличивалось от нуля при подключении положительной клеммы источника к P-переходу, а отрицательной клеммы источника к N-переходу диода.

Потенциальный барьер изначально предотвращает протекание любого тока.

Это произойдет, если источник напряжения подключен как к положительной клемме N-перехода, так и к отрицательной клемме P-перехода. В отличие от диода с прямым смещением, это дает противоположный эффект. Электростатическое притяжение заставит отверстия P-перехода сместиться дальше от обедненной области, обнажая дополнительные отрицательные ионы. Когда это произойдет, цепь замкнется, и электричество не сможет пройти через нее.

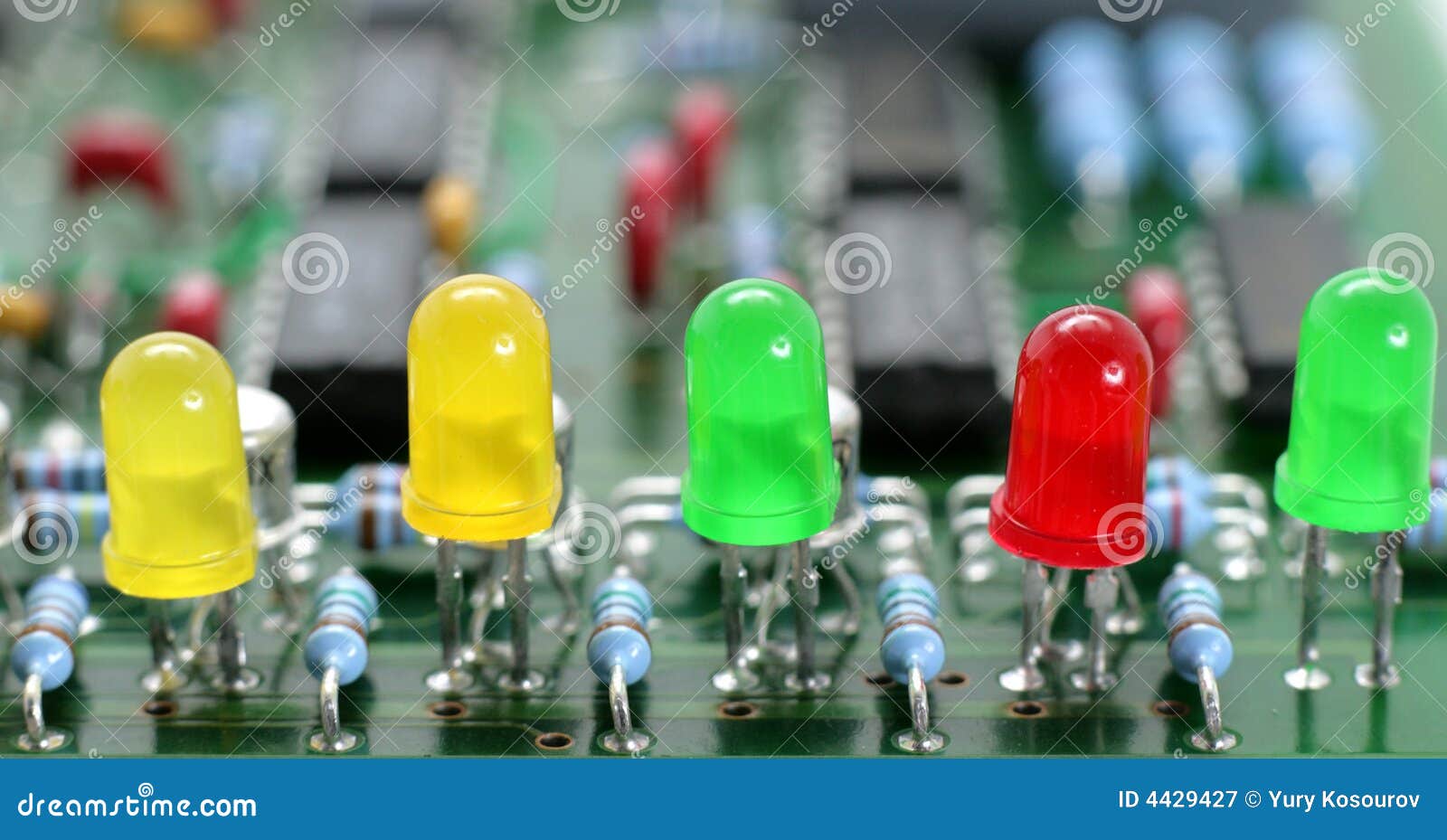

Светоизлучающие диоды (СИД)

Светодиоды, возможно, являются наиболее известным современным применением диодов. В них используется уникальный тип легирования, излучающий свет, когда электрон проходит через n-p-переход и испускает фотон. Это происходит потому, что светодиоды загораются при наличии положительного напряжения. Любая частота света (цвет) может быть испущена путем изменения типа легирования с инфракрасного на ультрафиолетовый.

Преобразование энергии

Преобразование электроэнергии переменного тока в постоянный ток с помощью диодов является наиболее распространенным. Диоды можно использовать для создания различных типов схем выпрямителей, наиболее фундаментальными из которых являются двухполупериодные выпрямители с отводом от центра, полуволновые и мостовые выпрямители.

Защита от перенапряжения

Диод на печатной плате является идеальным устройством для защиты от скачков напряжения в чувствительном электронном оборудовании. Диоды не проводят ток, когда используются в качестве устройств защиты от напряжения, но они закорачивают любой высоковольтный всплеск, отправляя его на землю, где он не может повредить хрупкие интегральные схемы. Для этого создаются специальные диоды, называемые «подавителями переходных напряжений». Они могут выдерживать значительные скачки мощности в течение коротких периодов времени, что обычно приводит к выходу из строя чувствительных компонентов.

• В качестве теплового датчика на усилителе.
• Может добавлять частицы постоянного тока к сигналу переменного тока.
• В качестве плавкого предохранителя или выключателя и цепи предохранительного электрода.
• В качестве умножителя напряжения.
• В качестве выпрямителя.

Различные типы диодов для печатных плат?

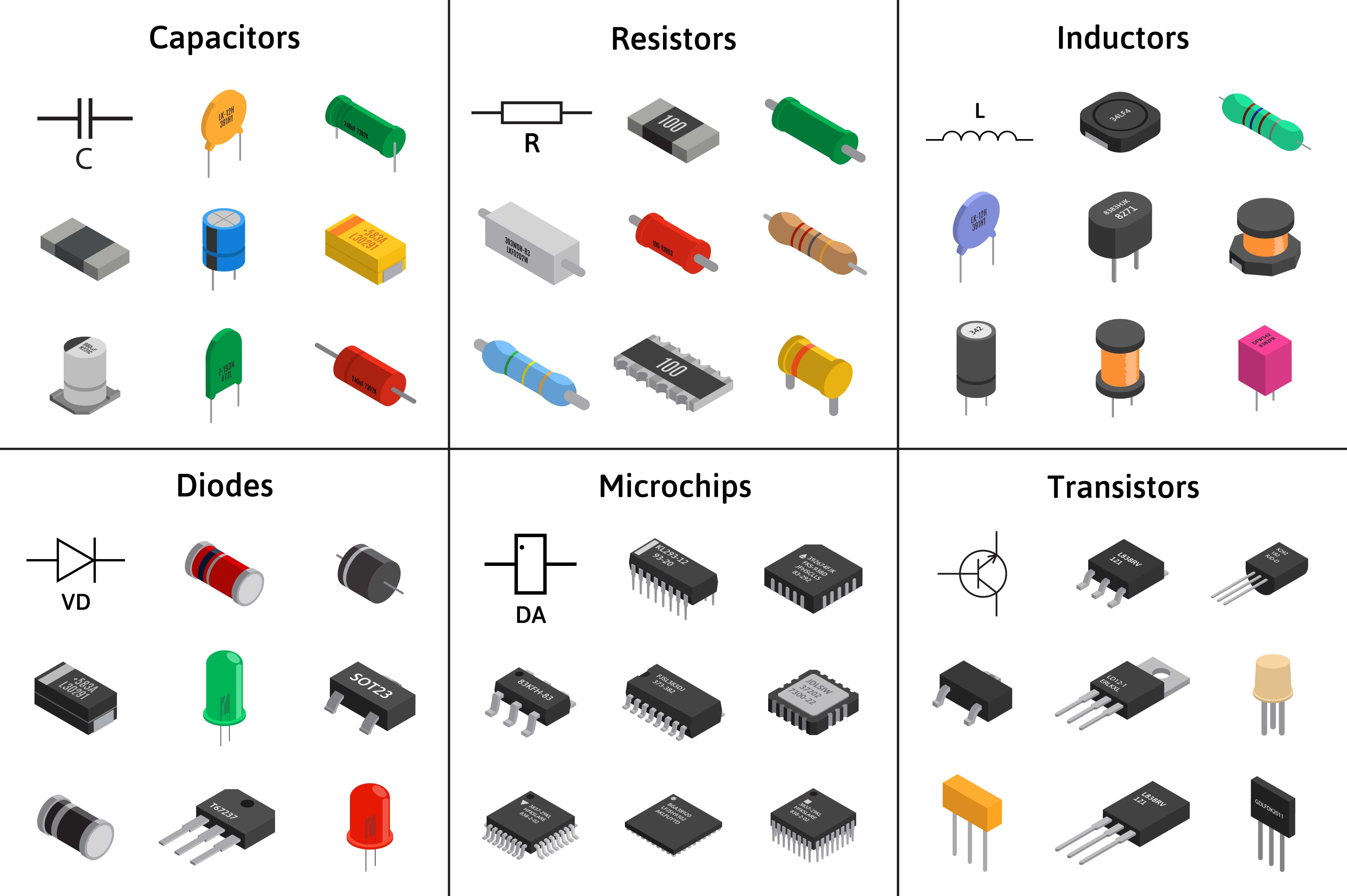

На изображении выше показаны различные типы доступных диодов с их символами.

Светоизлучающий диод (LED)

Этот диод для печатной платы излучает свет, когда между электродами протекает электрический ток. Другими словами, это создает свет, когда через эти диоды протекает достаточный прямой ток.

Лазерный диод

Из-за когерентного света, который он излучает, это уникальный тип диода. Разработчики используют этот вид диодов при проектировании приводов компакт-дисков, DVD-плееров и лазерных устройств. Они дороже, чем светодиоды, но дешевле, чем другие производители лазеров. Единственным недостатком этих диодов является их короткий срок службы.

Лавинный диод

За этим стоит эффект лавинного движения, обеспечивающий работу этого типа диода с обратным смещением. Пробой лавины происходит, когда падение напряжения стационарно и не зависит от тока. Этот тип диода необходим для обнаружения изображения из-за его высокой чувствительности к свету.

Стабилитрон

Благодаря своей способности обеспечивать постоянное опорное напряжение, это наиболее практичный диод. Это дает сбой при подаче определенного напряжения и выполняется при обратном смещении. Постоянное напряжение создается, если ток через резистор ограничен. Стабилитроны часто используются в источниках питания для получения опорного напряжения.

Диод Шоттки

Он имеет более низкое прямое напряжение, чем все другие кремниевые диоды с PN-переходом. В областях с низким током будет наблюдаться падение, а уровни напряжения в это время составляют от 0,15 до 0,4 вольт. Для достижения этой производительности они построены по-разному. для обеспечения функционирования эти диоды построены с определенными отличиями. Использование диодов Шоттки в выпрямительных устройствах широко распространено.

Фотодиод

Фотодиод может обнаруживать даже очень небольшие токи, вызванные светом. Они очень полезны при обнаружении света. Эти диоды с обратным смещением являются важными компонентами при разработке фотометров и солнечных элементов. Они даже служат источником электричества.

Диод с соединением P-N

Диоды для печатных плат для выпрямителей — другое название диодов с соединением P-N. Эти диоды, используемые в процессе выпрямления, изготовлены из полупроводникового материала. В диод с P-N переходом включены два полупроводниковых слоя. Легирование P-типа присутствует в одном слое полупроводникового материала, тогда как легирование N-типа присутствует в другом слое. Соединения P-N создаются при объединении слоев обоих типов P и N.

Применение диодов

Обычно во всех электрических цепях используются диоды. Полупроводниковые диоды применяются в схеме для усиления и увеличения срока ее службы. Интегральные схемы улучшились благодаря постоянному развитию полупроводниковых диодов, что также способствовало развитию других областей.

В цепи переключения (управление током)

Однонаправленная проводимость диода используется для включения или выключения цепи в цифровых и интегральных схемах, и эта технология получила широкое распространение. Переключающие диоды, например, могут поддерживать функциональность обычных переключателей, обеспечивая при этом хорошую защиту цепи, предотвращая перегорание при коротком замыкании и т. д. Быстрая скорость переключения переключателя является еще одним преимуществом переключающего диода.

Ограничительные цепи часто используются в электрических цепях для обработки различных сигналов. В заданном диапазоне уровней он используется для преднамеренной передачи части сигнала. Несмотря на то, что большинство диодов можно использовать в качестве ограничителей, бывают случаи, когда требуются специальные ограничительные диоды, такие как защитные устройства.

В цепи стабилизатора (защита от перенапряжения)

Обычно в цепях стабилизации напряжения используются стабилитроны. Он был изготовлен с использованием уникального производственного процесса. Это процесс, называемый кремниево-полупроводниковым диодом с перекрестным переходом. Этот уникальный диод легко формирует электрическое поле, имеет высокую концентрацию примесей и высокую плотность заряда в зарядовом пространстве. Когда напряжение на стабилитроне увеличивается до определенного значения, происходит резкое увеличение обратного тока. Так что это приводит к обратному пробою диода.

В варикапной цепи (демодуляция сигналов)

Варакторные диоды часто используются в варикапных цепях для обеспечения интеллектуального управления, оптимизации, частотной модуляции и сканирования колебаний цепей. Они обычно используются в микроволновых схемах, включая умножители частоты, параметрические усилители и электронные тюнеры.

Применение типов диодов в различных приложениях зависит от требований проекта. При рассмотрении того же продукта, разработанного другими промышленными компаниями, типы и качество диодов меняются в зависимости от требований заказчика и технологий.

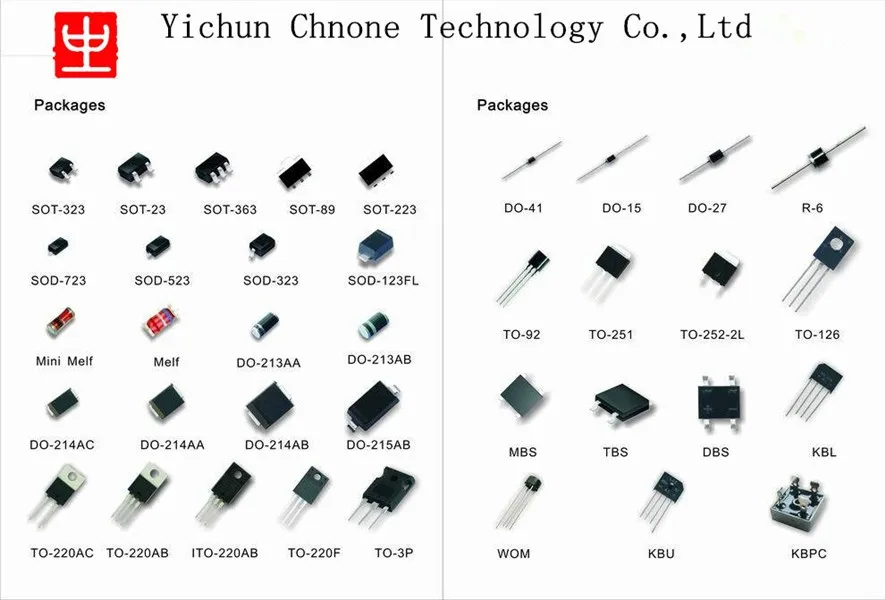

Подключение диодов печатной платы к печатной плате

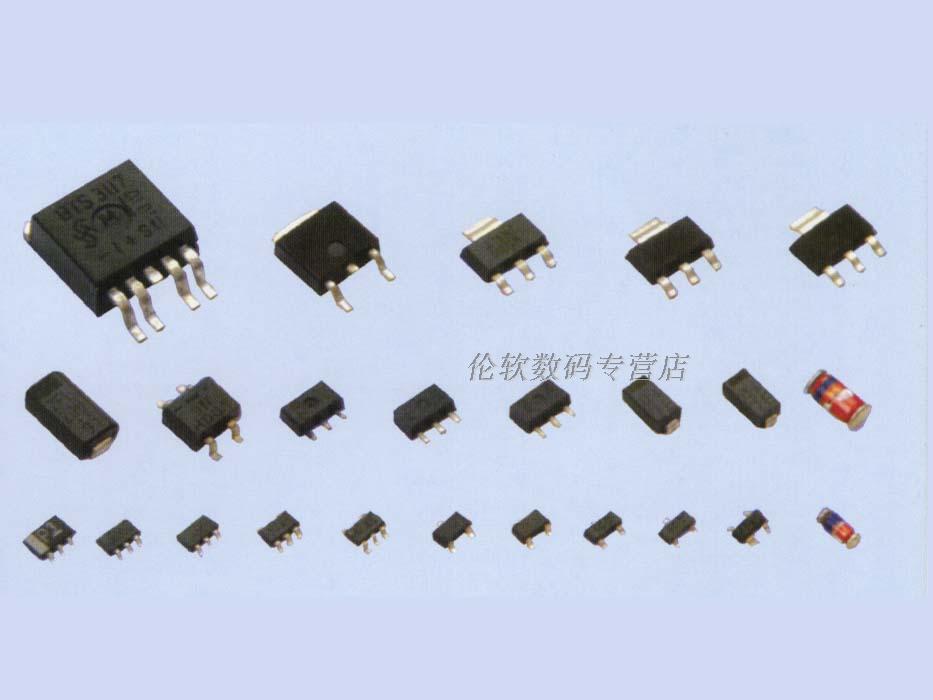

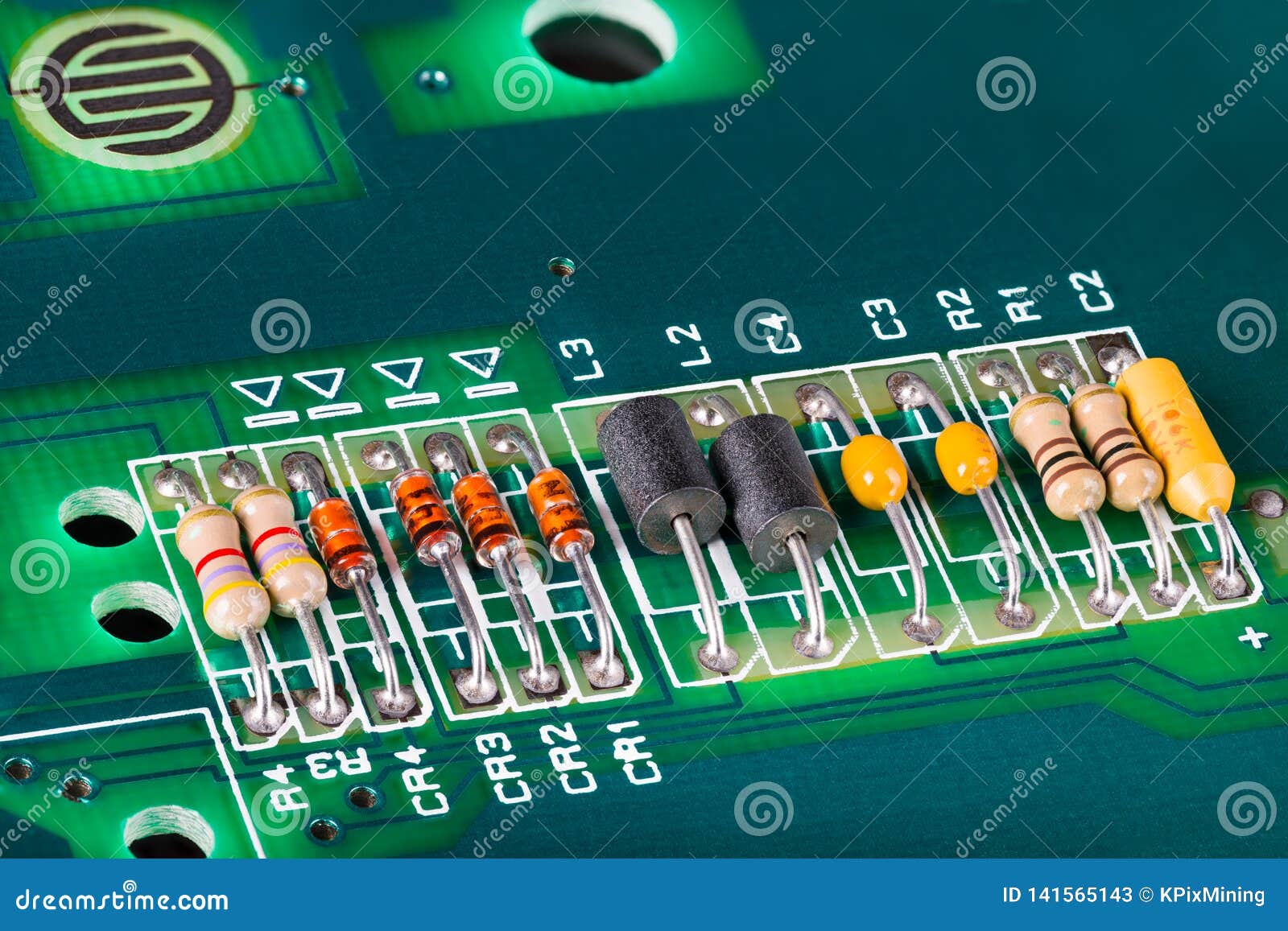

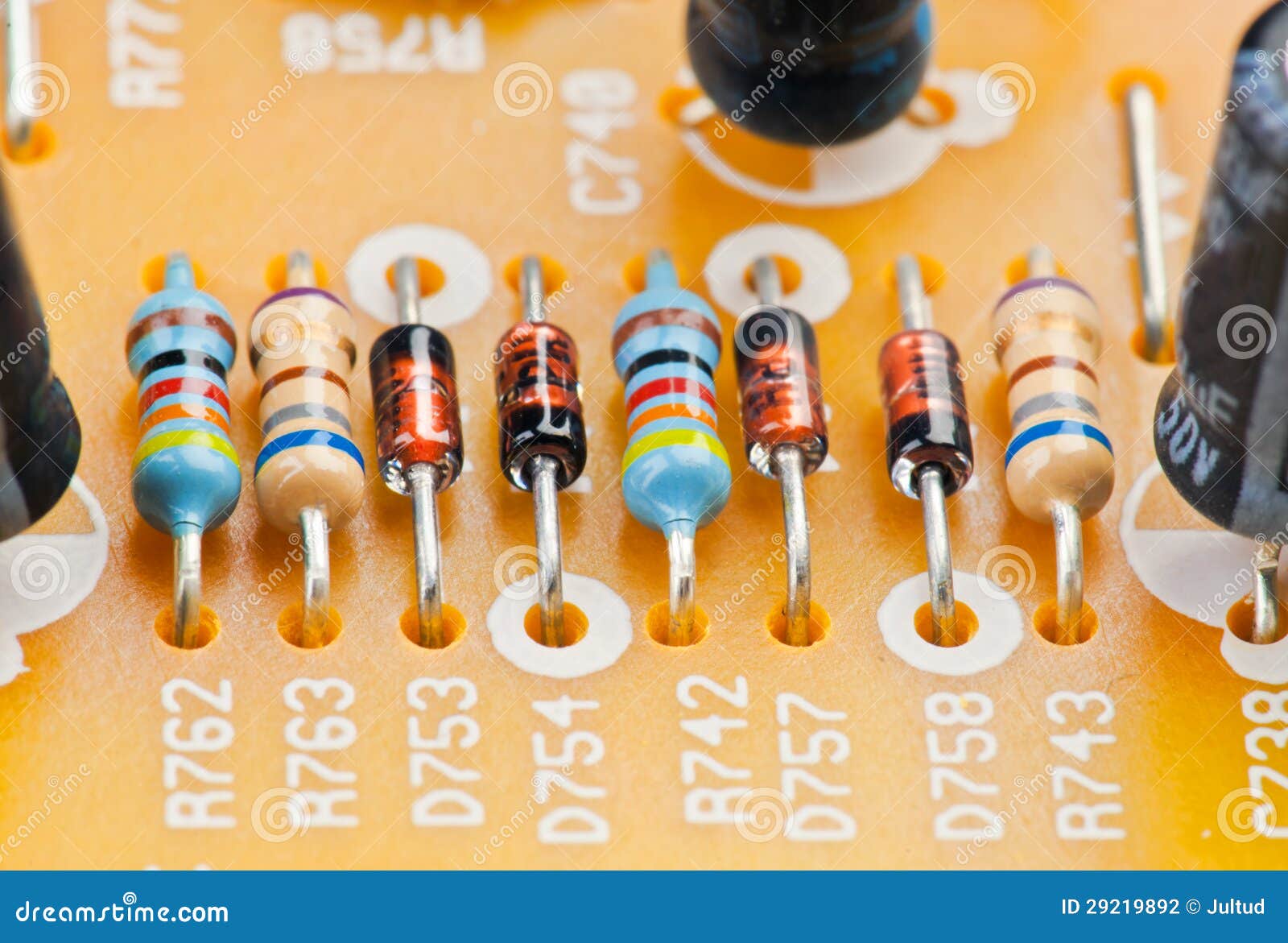

Существует два метода подключения диодов к печатной плате. Они используют технологию сквозного отверстия (THT) и технологию поверхностного монтажа (SMT). На приведенном выше рисунке показан диод, подключенный к печатной плате с использованием технологии THT.

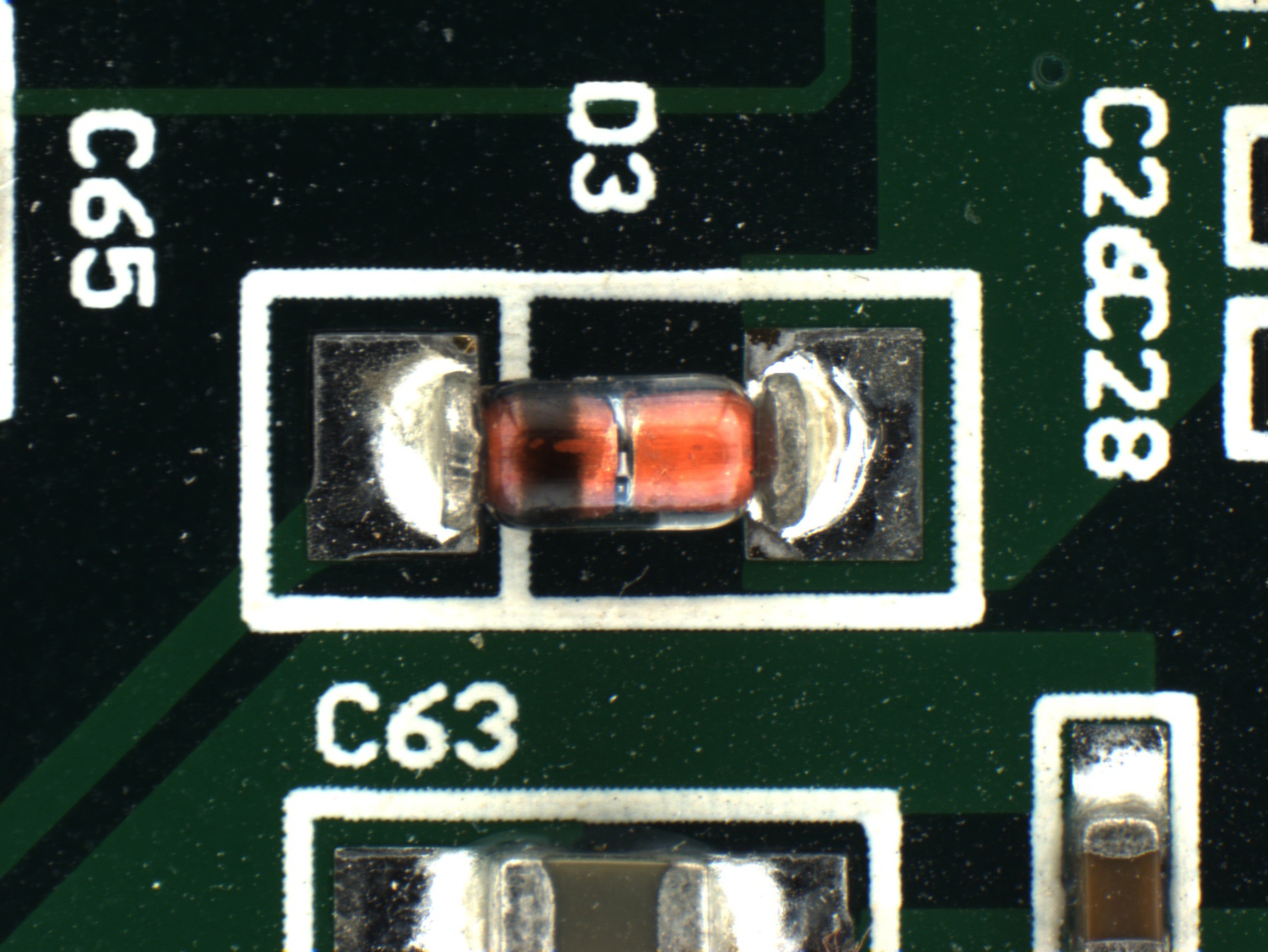

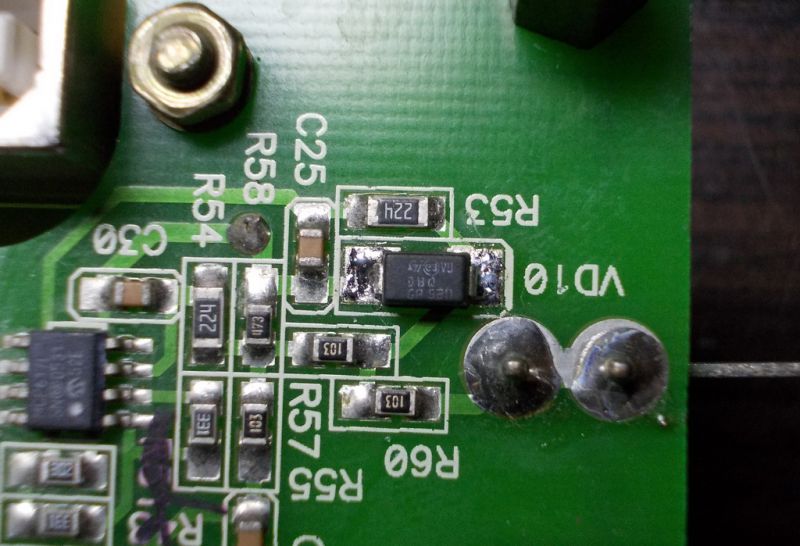

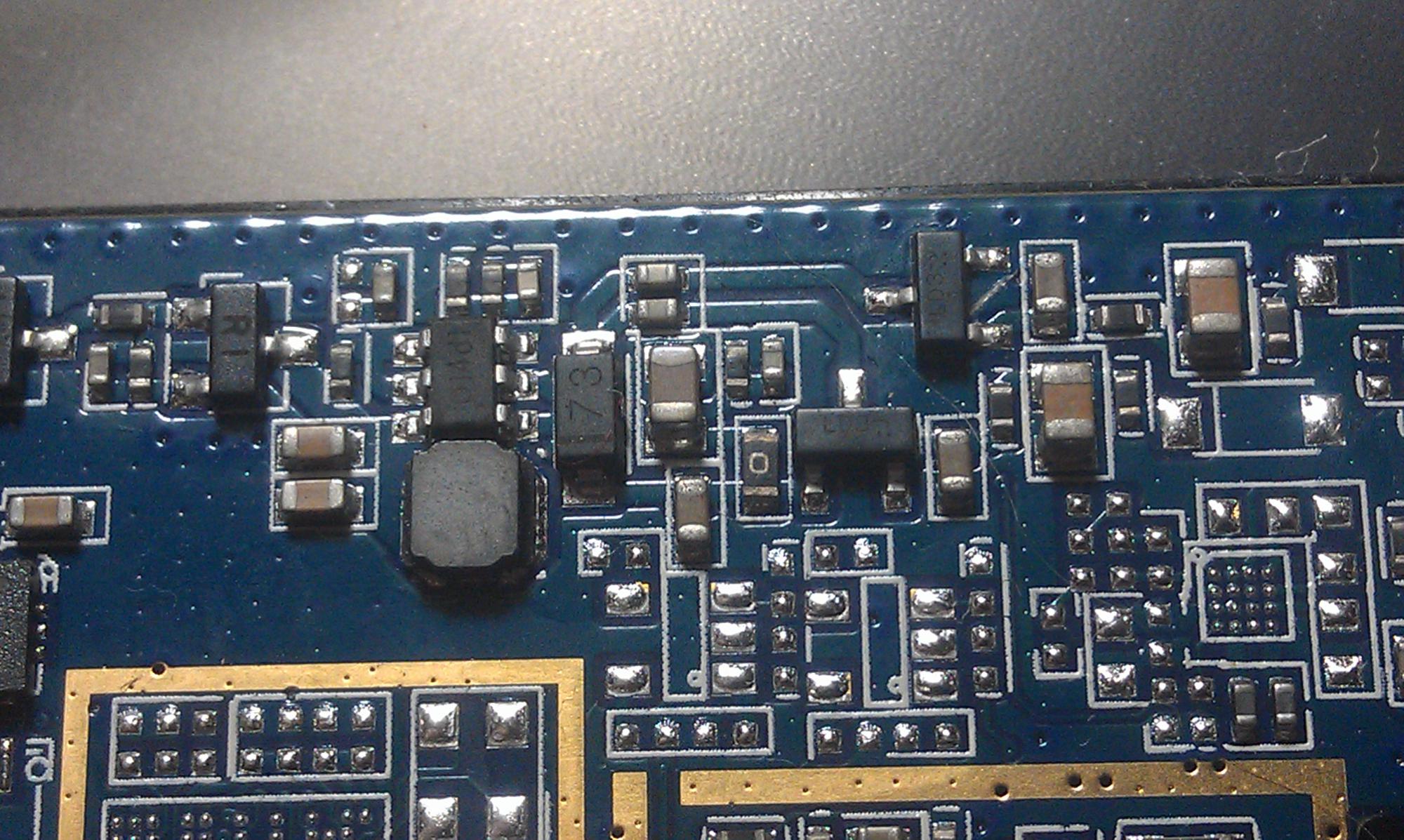

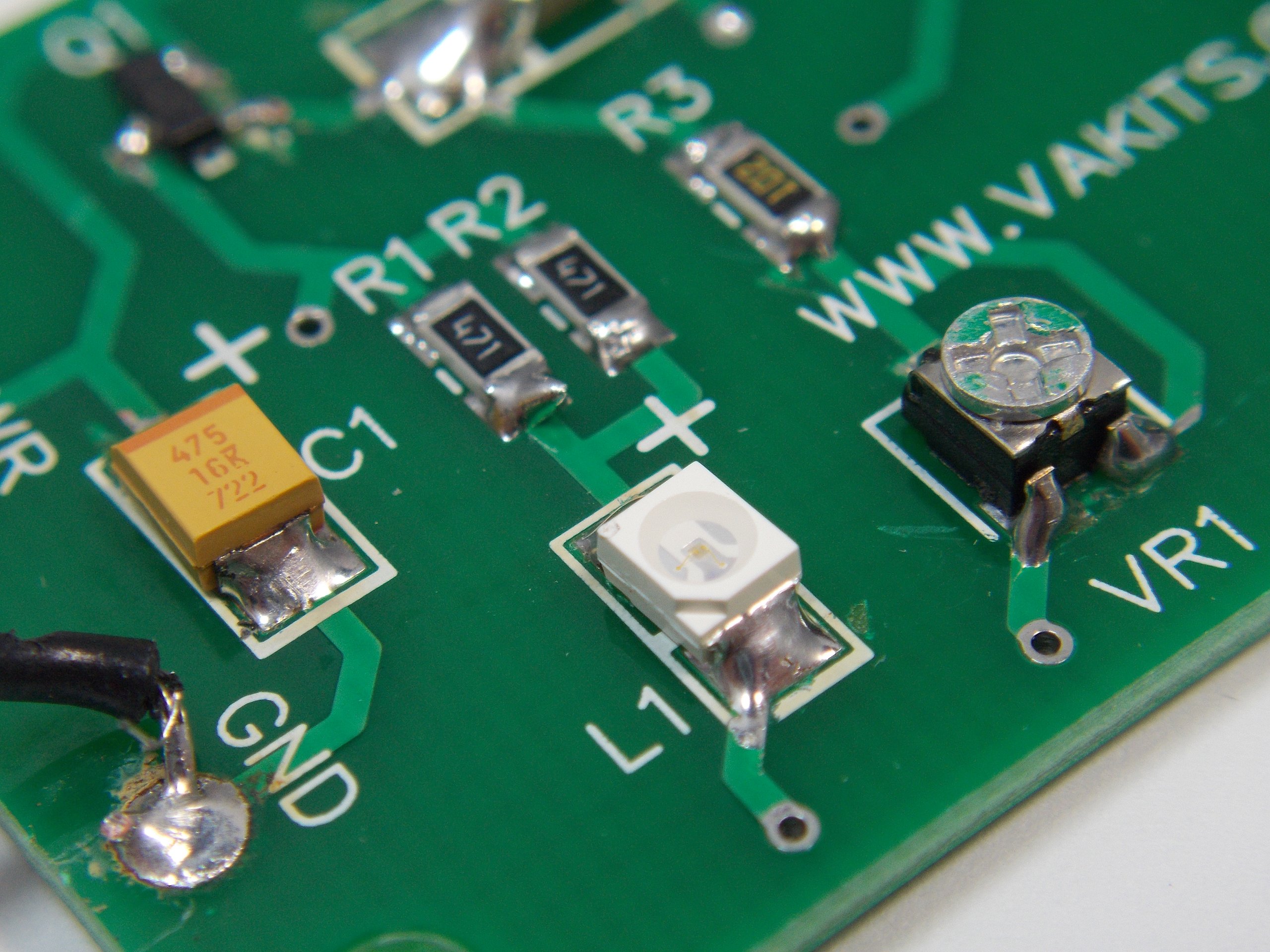

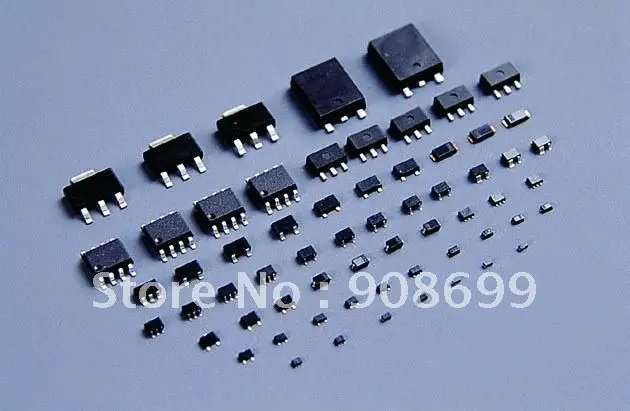

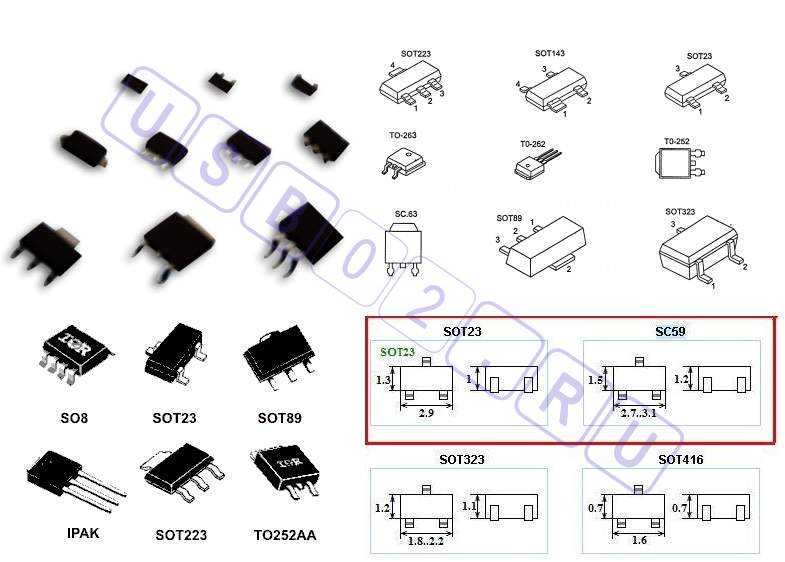

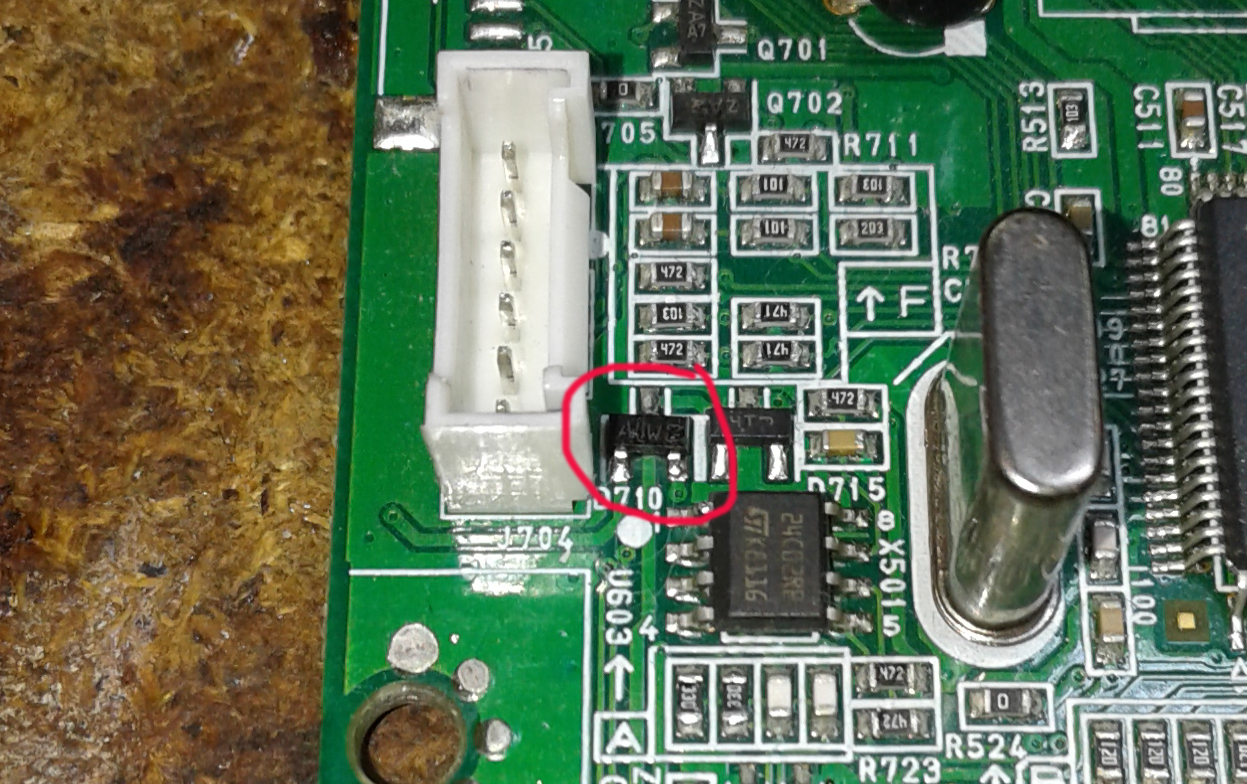

На изображении выше показан пример диода для поверхностного монтажа. При подключении диода к печатной плате с использованием вышеупомянутой температуры пайки необходимое количество припоя, которое должно быть в диоде, приводит к стандартам, которым необходимо следовать при пайке, в зависимости от цели, для которой будет использоваться печатная плата.

Разработчик печатной платы определит смещение (прямое и обратное) в соответствии с требованиями и функциональностью печатной платы. Кроме того, при подключении диода к печатной плате необходимо учитывать следующие факторы.

• Падение напряжения на диоде и влияние этого падения на функционирование других компонентов.
• В кремниевых диодах максимальный ток, который он может пропустить, находится в диапазоне от 100 мкА до 2 мА,
• Поскольку это электрический компонент, имеется внутреннее сопротивление. Внутреннее сопротивление – это сопротивление, которое создается в диоде из-за кремниевых частей и функций, которые выполняются внутри диода.
• Температура, при которой будет функционировать плата.
• Общий импеданс PN-переходов.

Вы должны учитывать все вышеперечисленные факторы при выборе диода для печатной платы. Потому что есть много диодов, которые функционируют как один и тот же поврежденный диод. И все же немногие из них будут пригодны для работы с печатной платой.

Как заменить диод на печатной плате?

Для замены поврежденного диода на разработанной печатной плате можно использовать следующую процедуру,

• Отключите плату от основного источника питания.
• Определите неисправный диод на плате.
• Определите лучший способ извлечения диода.
• Нагрейте паяльник и держите его вокруг выводов диода.
• Дайте припою снова расплавиться.
• Отсасывайте расплавленный припой с помощью отсоса для припоя.
• Для очистки используйте фитиль для удаления остатков припоя.
• Необходимо определить лучший диод, который подходит для замены поврежденного диода.
• Проверьте, соответствует ли выбранный диод необходимым условиям, используя процедуру проверки диодов.
• Держите диод в правильном направлении на печатной плате и припаяйте диод к печатной плате, не повреждая другие компоненты.

Визуальный осмотр — это шаг, который можно использовать для проверки пайки диода. Более того, под микроскопом можно проверить правильность пайки выводов. Пайка в основном будет соответствовать отраслевым стандартам IPC-A-610.

Как проверить диод печатной платы?

Проверка диодов перед сборкой является важным этапом разработки печатных плат. Существует два стандартных метода проверки диодов.

• Режим проверки диодов
• Режим проверки сопротивления

Режим проверки диодов — лучший способ проверить диоды на печатной плате. Следуя приведенной ниже процедуре, вы можете проверить диоды.

• Определите анод и катод диода. выше показано, как идентифицировать анод и катод диода с физическим представлением и символическим представлением.
• Установите цифровой мультиметр в режим проверки диодов, повернув ручку управления режимом на символ диода (мультиметр должен выдерживать 2 мА между щупами)
• Подсоедините черный щуп мультиметра к катоду диода, а красный щуп к аноду диода. Он представляет собой состояние прямого смещения диода.
• После подключения щупов проверьте показания мультиметра. Если показания выдают значения от 0,6 до 0,7 для кремниевого диода, диод в хорошем состоянии будет находиться между этими значениями. Для германиевых диодов значения будут от 0,25 до 0,3 для хорошего диода.
• Поменяйте подключение (красный щуп к катоду и черный щуп к аноду. Это создаст условия обратного смещения диода). В этом состоянии ток не должен течь через диод. Следовательно, мультиметр покажет показания как OL или 1. Это условие произойдет только в том случае, если диод исправен.
• Неисправный диод будет показывать значения, выходящие за пределы вышеуказанного диапазона значений. В диоде может быть либо обрыв, либо короткое замыкание.

Следуя описанной выше процедуре, вы можете определить состояние диода. Оттуда вы можете решить, заменять его или нет.

Заключение

Диоды являются основным компонентом при разработке печатных плат. Функциональность диодов различается как с обратным, так и с прямым смещением. Учитывая такие факторы, как импеданс и протекающий ток, вы можете применить диоды к необходимым частям конструкции печатной платы. Поскольку существует несколько типов диодов, они выполняют разные функции. Вы можете определить основной тип диода с учетом функциональности, типа печатных плат, которые будут разрабатываться, и среды, в которой используется печатная плата. Поскольку существует множество применений диодов, как и других основных электронных компонентов, диоды являются одним из основных компонентов при разработке печатных плат. С развитием электронной техники значительную роль в управлении элементами играют диоды.

Лучшие способы поиска неисправных диодов

Если вы инженер или разработчик электроники, вы знаете, что почти в каждой схеме есть диоды. Действительно, они являются одним из наиболее распространенных компонентов в схемотехнике. И вы можете использовать их для нескольких приложений, включая коммутацию, защиту и другие приложения.

Несмотря на то, что они распространены и важны, диоды по-прежнему являются электрическими компонентами и могут быть повреждены. Интересно, что обычно вы не можете обнаружить неисправный диод, пока он не окажется в вашей цепи.

К счастью, таких ситуаций можно избежать с помощью простой проверки диодов. Читайте дальше, чтобы узнать о различных способах проверки диода.

Начнем!

Что такое проверка диодов?

Диоды представляют собой небольшие компоненты, пропускающие ток только в одном направлении. Эти маленькие компоненты сложны и могут выйти из строя в любой момент. Отсюда и необходимость проверки диодов.

Проще говоря, проверка диодов — это простой способ проверить, работает ли диод. Кроме того, эти простые тесты могут помочь вам избежать сбоев в цепи.

Итак, перед сборкой рекомендуем проверить ваши диоды. Хотя вы можете провести тестирование после сборки, обнаружение неисправных компонентов будет более сложной задачей.

Наиболее распространенный способ проверки диода — мультиметр. Однако есть и другие доступные методы, используемые для получения достойных результатов и значений.

Причины выхода из строя диода

Существует несколько причин, по которым может выйти из строя диод. Общие причины включают нестабильную стабилизацию напряжения, открытые цепи и короткие замыкания. Более того, всегда будут признаки того, что у вашего диода есть какие-либо из этих проблем.

Эти признаки включают повышение напряжения питания, несбалансированный выход или падение напряжения питания до нуля. Следовательно, вы должны тщательно проанализировать проблему, прежде чем проводить тесты диодов.

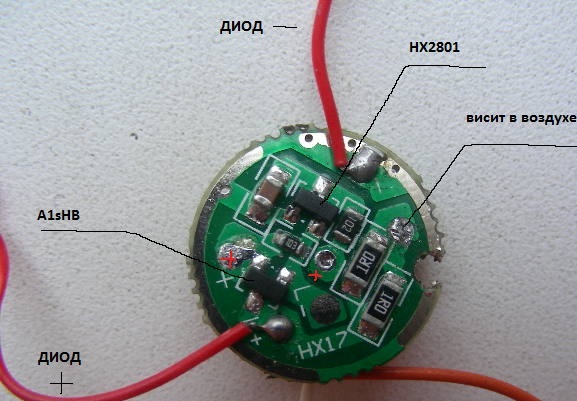

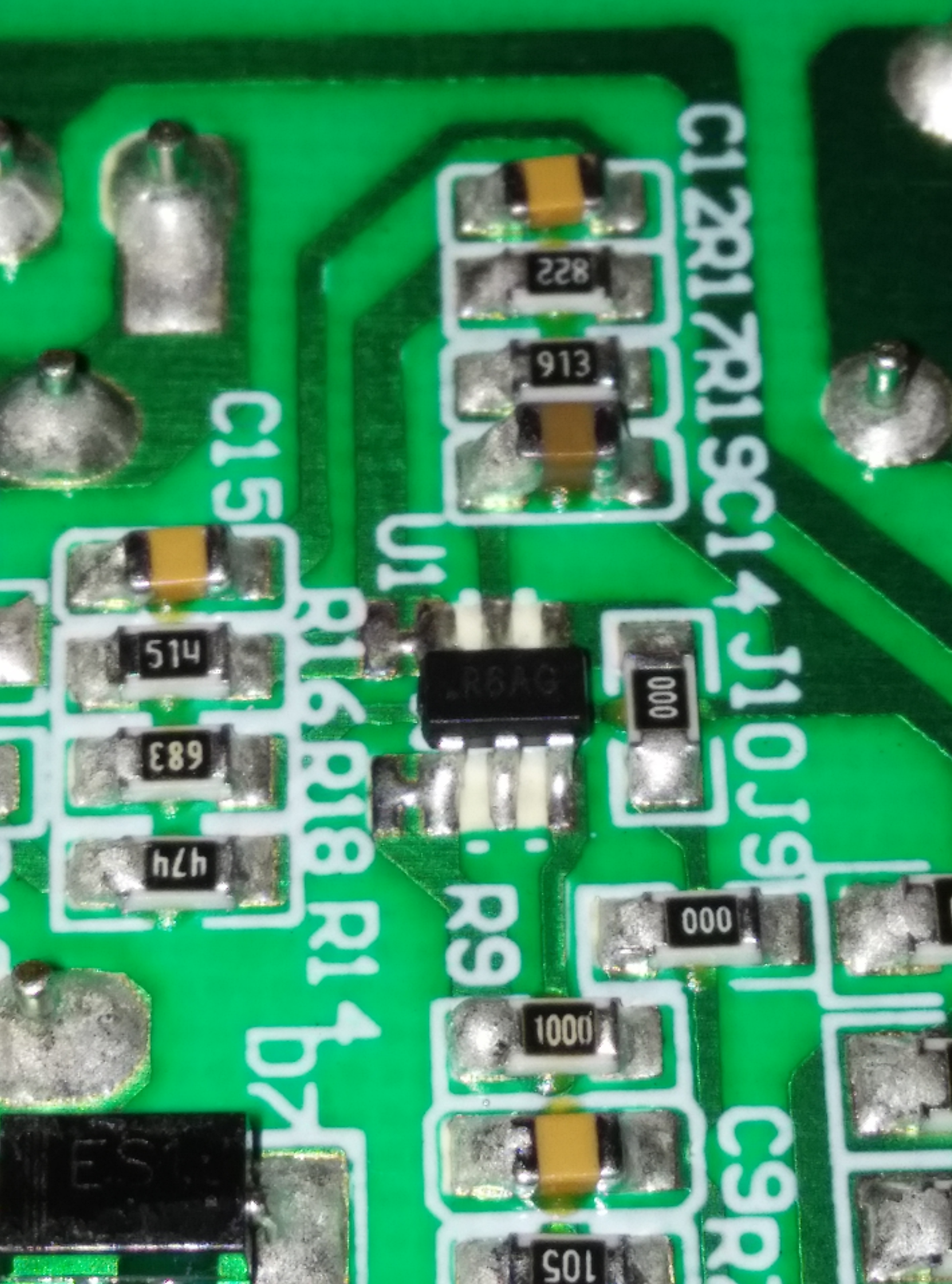

Как проверить диод на печатной плате

Как упоминалось ранее, мультиметр является стандартным инструментом для проверки диодов. Он может выполнять встроенные (диод в цепи) и внешние измерения. Кроме того, тесты диодов используют довольно простой принцип измерения.

По принципу можно измерить прямое сопротивление и обратное сопротивление PN перехода. Затем вы можете сделать свое основное суждение на основе значений, полученных в результате измерения.

Таким образом, хороший тест диода требует понимания основного принципа работы и структуры диода. Также вы должны понимать основные причины выхода из строя диодов.

Дополнительно для проверки диодов можно использовать аналоговый или цифровой мультиметр.

Как проверить диод с помощью аналогового мультиметра

Аналоговые мультиметры не имеют специального режима для проверки диодов. Но вы можете использовать режим сопротивления в качестве альтернативы. Вот как проверить простой PN-диод:

• Сначала установите переключатель мультиметра на низкое значение сопротивления.
• Затем подключите клеммы мультиметра к диоду. Обратите внимание, что положительный вывод подключается к аноду, а отрицательный вывод подключается к катоду. Следовательно, он устанавливает ваш диод в состояние прямого смещения.
• У вас должен быть работающий диод, если у вашего мультиметра низкие значения сопротивления.
• Затем поменяйте местами клеммные соединения, чтобы перевести диод в режим высокого сопротивления (обратное смещение).
• Если вы получаете показания OL или очень высокие значения сопротивления, ваш диод в идеальном состоянии.
• У вас неисправный диод, если вы не видите ни одного из приведенных выше показаний.

Примечание. Этот метод предназначен для простых PN-диодов, он может не работать для других диодов, таких как стабилитрон и светодиод.

Как проверить диод с помощью цифрового мультиметра

Цифровой мультиметр

Для проверки диода с помощью цифрового мультиметра можно использовать два режима. Эти режимы включают поворот ручки мультиметра в положение 9. 0015 режим диода и режим омметра .

Интересно, что режим омметра представляет собой цифровую версию режима измерения сопротивления аналогового мультиметра. Кроме того, диодный режим более эффективен, поскольку зависит от характеристик диода.

Как проверить диод в режиме диода

Для этого режима необходимо измерить падение напряжения на диоде, когда он находится в состоянии прямого смещения. Если ваш диод исправен, он позволит току течь при прямом смещении с падением напряжения.

Вот как выполнить этот тест:

• Сначала определите анод и катод вашего диода.
• Затем убедитесь, что ваш цифровой мультиметр остается в режиме проверки диодов. Это можно сделать, переместив центральную ручку в сторону символа диода.
• Когда ваш мультимер находится в диодном режиме, он будет подавать на диод ток примерно 2 мА.
• Затем подключите щупы к тестируемому диоду. Красный щуп подключается к аноду, а черный щуп подключается к аноду. Это установит диод в состояние прямого смещения.
• Проверьте показания мультиметра. У вас должен быть исправный кремниевый диод, если он показывает значение напряжения от 0,6 до 0,7.
• Показания исправного германиевого диода составляют от 0,25 до 0,3.
• Наконец, поменяйте местами соединения пробника, чтобы установить диод в состояние обратного смещения. Если он читает OL или 1, ваш диод исправен.

Примечание. Все, что отличается от этих значений, означает, что ваш диод неисправен.

Как проверить диод в режиме омметра

• Во-первых, убедитесь, что центральная ручка указывает на символ ома. Это установит ваш мультиметр в режим омметра.
• Затем установите диод в режим прямого смещения. Это то же соединение, что и при проверке диодного режима.
• Если ваши показания показывают низкие значения (десятки Ом), ваш диод неисправен. С другой стороны, если оно превышает сто Ом, то ваш диод исправен.
• Затем установите диод в состояние обратного смещения, поменяв местами соединения пробника.
• Ваш диод должен иметь очень высокое сопротивление или OL. Или у вас будет неисправный диод.

Как проверить стабилитрон

Стабилитрон

Для стабилитрона требуется другой метод тестирования, поскольку он естественным образом ведет себя в условиях обратного смещения. Вот как выполнить этот тест:

• Во-первых, используйте метки, чтобы идентифицировать анод и катод ваших стабилитронов.
• Установите мультиметр в режим измерения напряжения. Не забывайте использовать ручку.
• Затем подключите датчики в соответствии со схемой ниже.
• Теперь медленно увеличивайте подачу питания и следите за показаниями счетчика. Вы должны заметить, что выпуск также будет увеличиваться по мере роста переменного предложения. Он остановится, как только достигнет напряжения пробоя.
• В этот момент вы должны увидеть значение, которое не изменится, даже если вы увеличите входное питание. Если это произойдет, то ваш стабилитрон исправен. Если нет, то это не очень точно.

Схема цепи стабилитрона

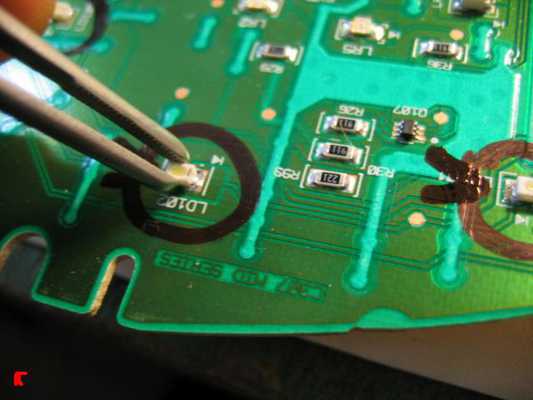

Как проверить светодиод (светоизлучающий диод)

Светодиоды

Светодиод также отличается от обычного диода и требует другого метода проверки. Вот как это сделать:

• Во-первых, определите свой анод и свой катод. Легко идентифицировать светодиодные клеммы. Длинный и положительный вывод — это анод, а короткий и отрицательный — катод.
• Затем установите ручку мультиметра в диодный режим.
• Подсоедините щупы так, чтобы ваш светодиод перешел в режим прямого смещения.
• Ваш светодиод будет светиться, если он исправен, или останется темным, если он неисправен. Светодиоды
• не работают в условиях обратного смещения, поэтому нет необходимости в тестировании с обратным смещением.

Как проверить диод без мультиметра

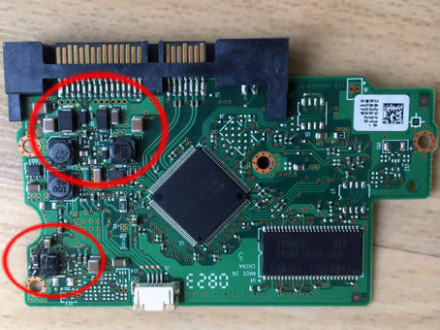

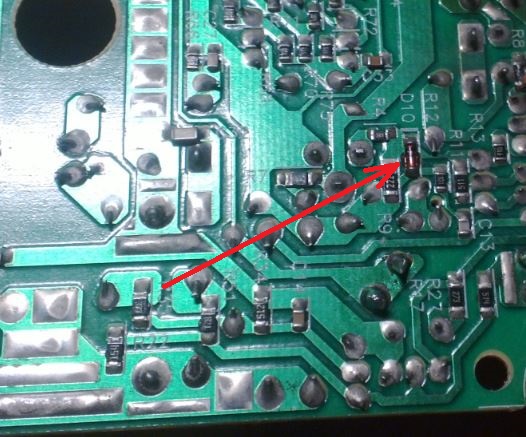

Зачастую неисправный диод можно обнаружить, взглянув на его печатную плату. Например, вокруг неисправного диода вы должны увидеть несколько черных подпалин. Но есть и другие способы проверить диод без мультиметра.

Существует проверка цепи на целостность и метод проверки компонентов. Во-первых, вы будете использовать некоторые основные понятия для создания цепи непрерывности для проверки цепи непрерывности. Затем поместите диод в зону тестирования.

Если ваш диод исправен, он замкнет цепь и заставит светодиод светиться (режим прямого смещения). Однако курс не будет полным для метода обратного смещения, и светодиод не будет светиться.

С другой стороны, метод тестера компонентов требует, чтобы вы вставили диод в тест компонентов и проверили свои показания. Ваши показания покажут Vf, если он здоров.

Как проверить диод выпрямителя

Диод выпрямителя

Вот как проверить диод выпрямителя с помощью цифрового мультиметра:

1. Установите ручку мультиметра в режим диода.
2. Проверьте, не увидите ли вы бесконечное значение напряжения, равное трем, на дисплее вашего измерителя.
3. Затем подключите свои датчики (аналогично другим тестам), чтобы ввести условие прямого смещения.
4. На дисплее должно отображаться минимальное падение прямого напряжения 0,6 В.
5. Затем поменяйте местами соединения зонда, чтобы войти в режим обратного смещения. Ваш мультиметр не должен показывать никаких показаний, чтобы пройти тест.

Примечание: если ваш диод показывает какие-либо значения, возможно, у вас негерметичный или неисправный диод. Если он показывает 0000, то диод закорочен.

Проверка диодов мультиметра не работает

Если ни одна из проверок не работает, возможно, проблема связана с мультиметром. Неисправный диод покажет некоторые показания на мультиметре. Поэтому рассмотрите возможность использования другого мультиметра для проверки диодов.

Округление

Диоды — это маленькие и важные устройства в любой цепи. Следовательно, они могут вызвать катастрофы, когда они неисправны.
