Диаметр трубок для кондиционера: Медная трубка для сплит-системы: виды, размеры, особенности монтажа

Содержание

Таблица перевода дюймовых диаметров труб в метрические

Часто при покупке кондиционера нужно выбрать модель под имеющиеся трубы, например которые остались от старого (предыдущего) кондиционера. Но, что делать если вам известен дюймовый диаметр, а в характеристиках к кондиционеру указаны метрические значения. Разобраться в этом поможет таблица перевода дюймовых труб в метрические и наоборот.

дюймымм.дюймымм.дюймымм.дюймымм.дюймымм.
1 25,4 2 50,8 3 76,2 4 101,6
1/8 3,2 1 1/8 28,6 2 1/8 54,0 3 1/8 79,4 4 1/8 104,8
1/4 6,4 1 1/4 31,8 2 1/4
57,2
3 1/4 82,6 4 1/4 108,8
3/8 9,5 1 3/8 34,9 2 3/8 60,3 3 3/8 85,7 4 3/8 111,1
1/2 12,7 1 1/2 38,1 2 1/2 63,5 3 1/2 88,9 4 1/2 114,3
5/8 15,9 1 5/8 41,3 2 5/8 66,7 3 5/8 92,1 4 5/8 117,5
3/4 19,0 1 3/4 44,4 2 3/4 69,8 3 3/4 95,2 4 3/4 120,6
7/8 22,2 1 7/8 47,6
2 7/8
73,0 3 7/8 98,4 4 7/8 123,8

1 дюйм (inch) = 25,4 мм. Значения округлены.

Медные трубы для кондиционеров

Причина, по которой в бытовых системах кондиционирования используются медные трубопроводы, довольно проста: медь обладает целым рядом физических свойств, совокупности которых нет ни у стали, алюминия, ни у большинства полимеров:

  Медь не вступает во взаимодействие с фреоном, хладоном и другими распространенными хладагентами.
  Этот материал имеет минимальную шероховатость внутренней поверхности. Благодаря этому свойству обеспечивается высокая проходимость хладагента.
  Медная труба устойчива к колебаниям температур.
  Медные изделия известны своей пластичностью, газонепроницаемостью, сопротивлению к коррозии и имеет малый вес

При прокладке трасс бытового кондиционера используются трубы, причем с разными диаметрами: по одной фреон подается в виде жидкости, а по другой проходит в газообразном состоянии.

В бытовых кондиционерах чаще всего применяются фреоновые магистрали с размером внутреннего сечения 1/4″ (6,35 мм) и 3/8″ (9,52 мм). Кроме этих распространенных размеров, в некоторых сплит-системах для создания холодильного контура используется трубопровод с диаметром:

 – 1/2″ (12,7 мм)

 – 5/8″ (15,88 мм)

 – 3/4″ (19,05 мм)

 – 7/8″ (22,22 мм)

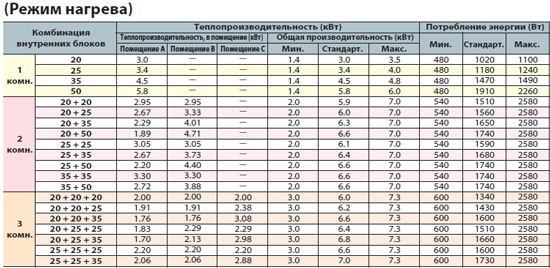

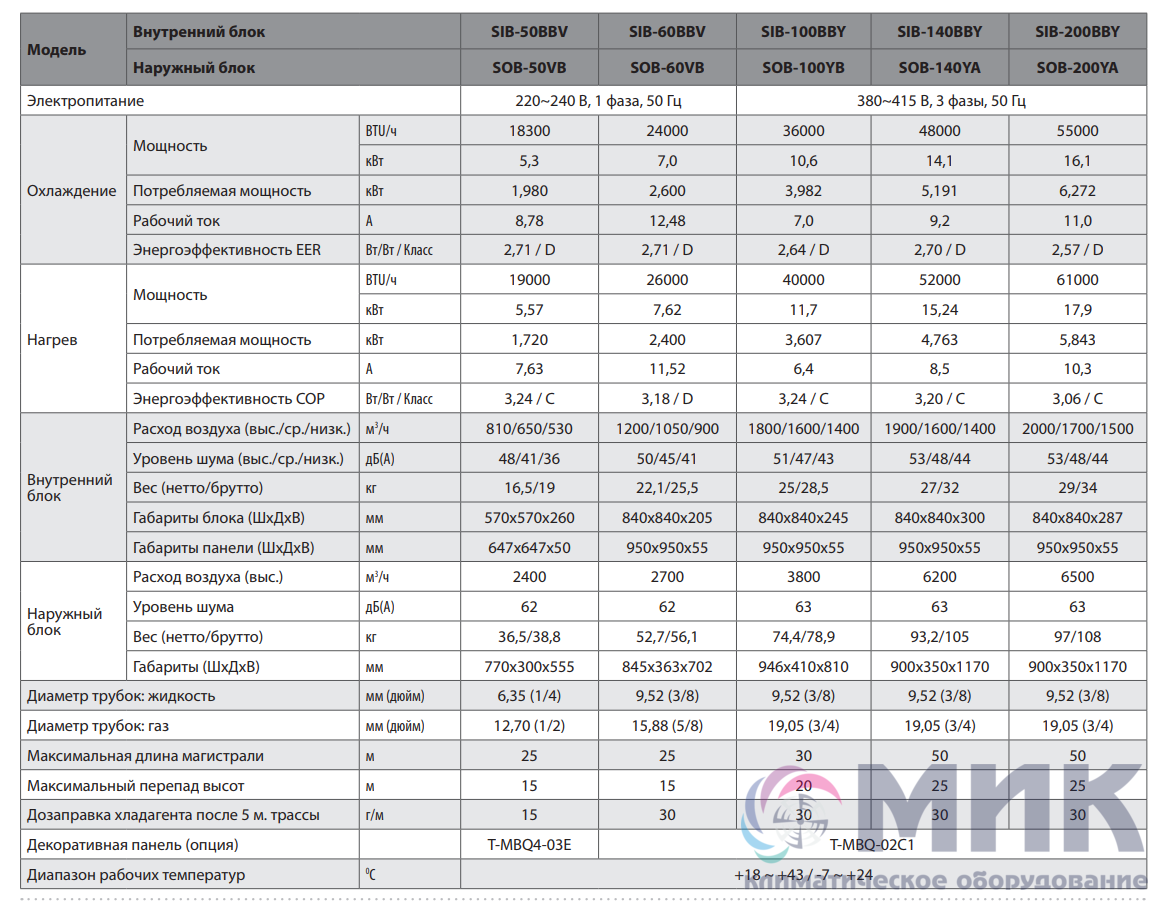

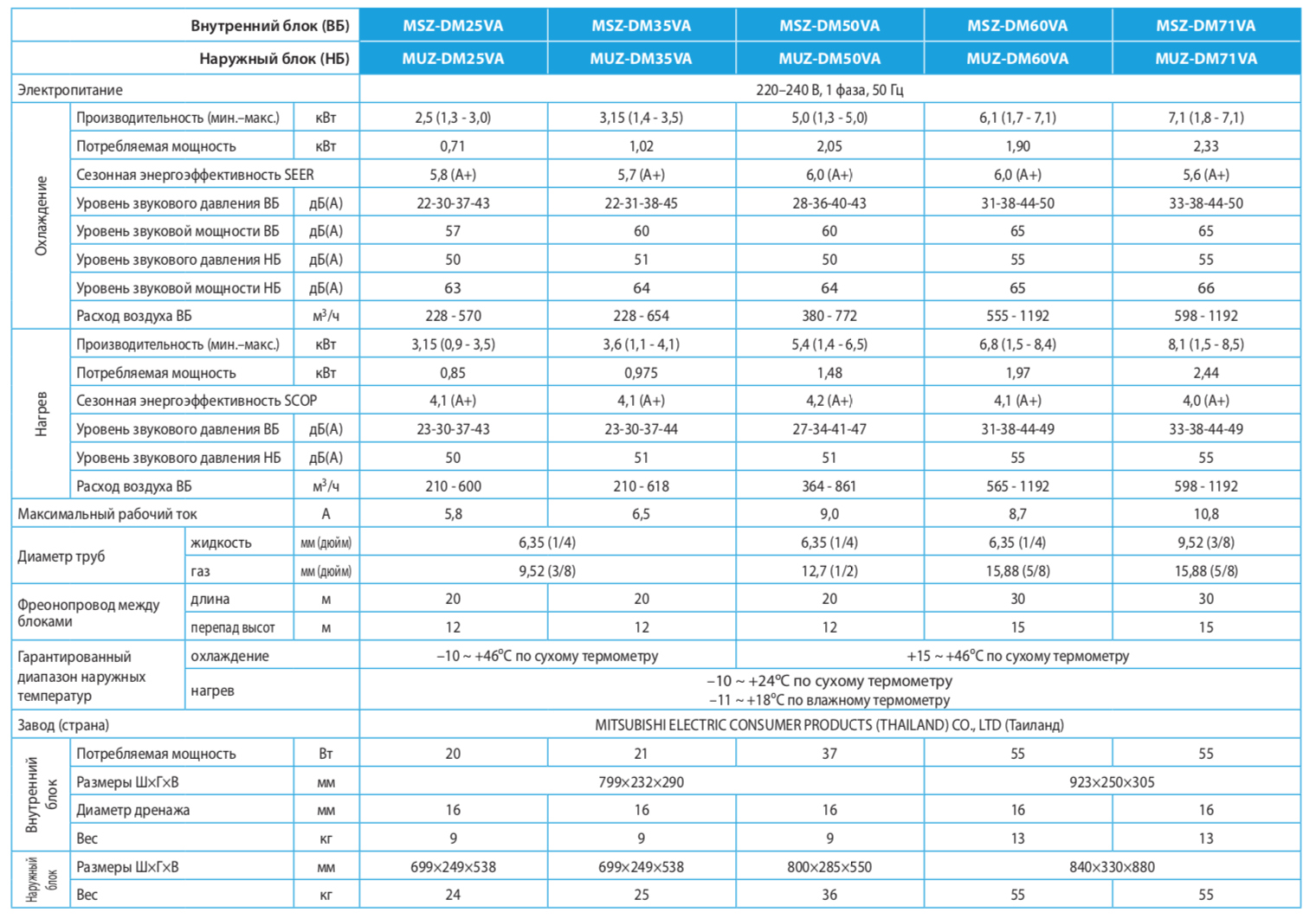

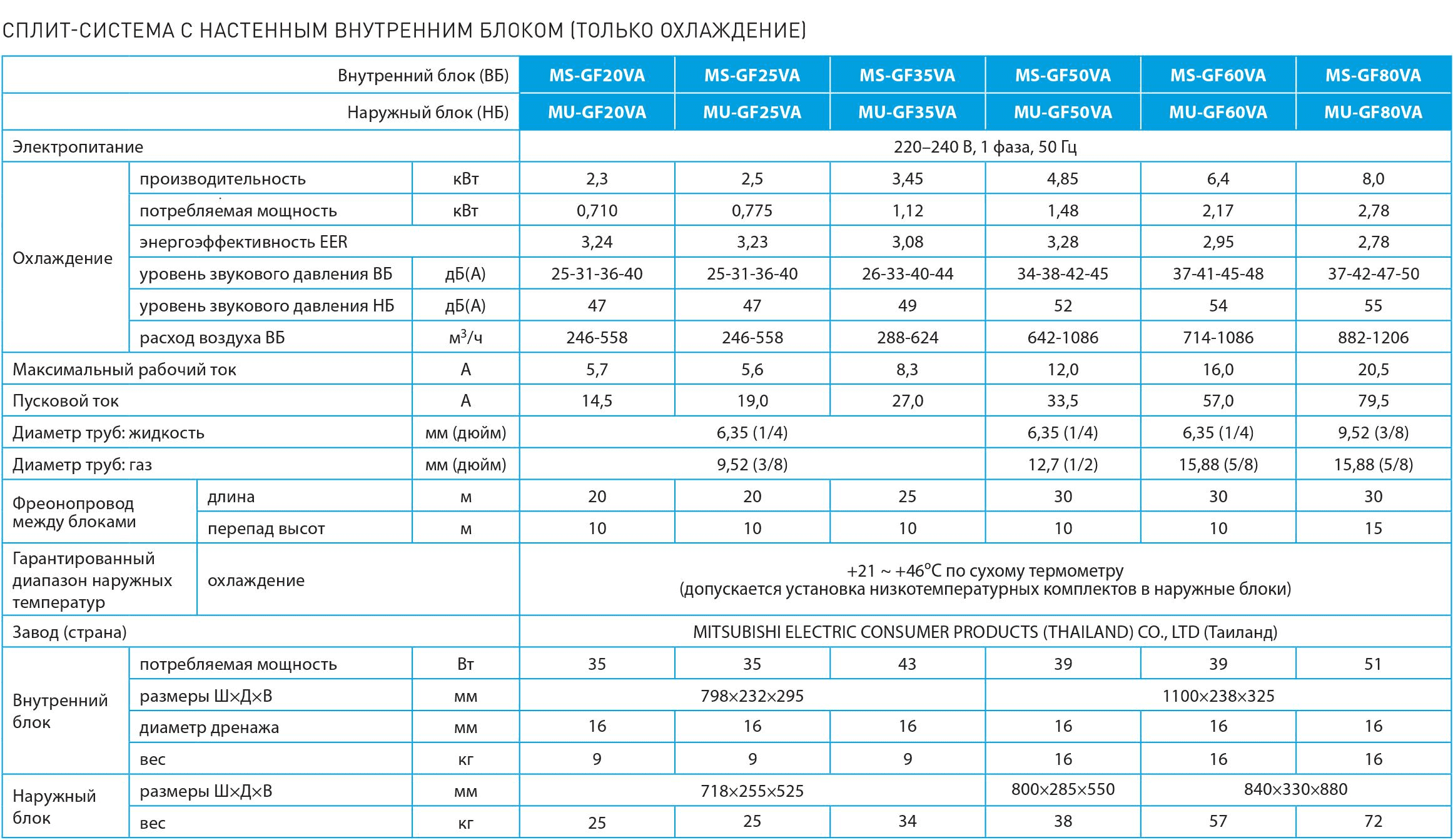

Основным критерием при выборе медных труб является производительность кондиционера: чем она выше – тем диаметр труб больше. От правильно подобранного диаметра трубок для кондиционера зависит скорость циркуляции фреона в замкнутом контуре.

Большинство производителей выпускают медные трубы для климатической техники отожженными, сформированными в бухты по 15, 25 или 50 м. Отожженная медь более эластична и позволяет гнуться практически без изменения сечения.

На концах трубы должны находиться специальные заглушки, предотвращающие попадание влаги и мусора внутрь изделия. Медь, для трубопровода климатической техники может использоваться разных марок.

Трубки холодильного контура — Стандарт Климат

Трубки холодильного контура Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Применение трубок в холодильном контуре

Главные элементы холодильного контура – компрессор, конденсатор, испаритель и регулятор потока – соединены между собой металлическими трубками, по которым перемещается хладагент. Линии переноса хладагента делятся на три группы:

  • Линии нагнетания, по которым хладагент в газообразном состоянии под высоким давлением проходит от компрессора к конденсатору.
  • Жидкостные линии, по которым жидкий хладагент проходит от конденсатора к испарителю.
  • Линии всасывания, по которым хладагент в газообразном состоянии под низким давлением проходит от испарителя к компрессору.

Для максимальной эффективности работы холодильного контура важно правильно подобрать трубки и смонтировать их. При выборе трубок нужно учитывать приведенные ниже факторы.

Потери давления в трубках холодильного контура

Потери давления хладагента в трубках холодильного контура снижают эффективность работы холодильной машины, уменьшая ее холодо- и теплопроизводительность. Поэтому нужно стремиться к уменьшению потерь давления в трубках.

Поскольку температура кипения и конденсации зависит от давления (практически линейно), потери давления часто оценивают потерями температуры конденсации или кипения в °С.

Пример: для хладагента R-22 при температуре испарения +5°С давление равно 584 кПа. При потере давления, равной 18 кПа, температура кипения снизится на 1°С.

Потери в линии всасывания

При потере давления на линии всасывания компрессор работает при меньшем входном давлении, чем давление испарения в испарителе холодильной машины. Из-за этого снижается расход хладагента, проходящего через компрессор, и уменьшается холодопроизводительность кондиционера. Потери давления в линии всасывания наиболее критичны для работы холодильной машины. При потерях, эквивалентных 1°С, производительность снижается на целых 4.5%!

Потери в линии нагнетания

При потере давления на линии нагнетания компрессору приходится работать с более высоким давлением, чем давление конденсации. При этом производительность компрессора тоже снижается. При потерях в линии нагнетания, эквивалентных 1°С, производительность снижается на 1.5%.

Потери в жидкостной линии

Потери давления в жидкостной линии слабо влияют на холодопроизводительность кондиционера. Зато они вызывают опасность закипания хладагента. Это происходит по следующим причинам:

  • из-за уменьшения давления в трубке может оказаться, что температура хладагента будет выше, чем температура конденсации при этом давлении.
  • хладагент нагревается из-за трения о стенки труб, поскольку механическая энергия его движения переходит в тепловую.

В результате кипение хладагента может начаться не в испарителе, а в трубках перед регулятором.

Регулятор не может устойчиво работать на смеси жидкого и парообразного хладагента, поскольку расход хладагента через него сильно уменьшится. Кроме того, холодопроизводительность снизится, поскольку охлаждаться будет не только воздух в помещении, но и пространство вокруг трубопровода.

Допустимы следующие потери давления в трубках:

  • в линии нагнетания и всасывания – до 1°С
  • в жидкостной линии – 0.5 – 1°С

Проблема возврата масла в компрессор

Для нормальной работы компрессора холодильной машины его подвижные контактирующие части должны быть смазаны. Для смазки применяют специальные масла, которые заливают в картер компрессора перед заправкой хладагента. Количество масла примерно в 10 раз меньше объема хладагента.

При запуске кондиционера масло вместе с газообразным хладагентом выходит в трубки линии нагнетания. После этого оно может вернуться в компрессор, только пройдя весь холодильный контур. Если же масло не будет возвращено в компрессор, то он постепенно совсем обезмаслится и выйдет из строя.

Из жидкостных линий масло возвращается в компрессор в смеси с жидким хладагентом. Проблем здесь не возникает.

В линиях нагнетания и всасывания находится парообразный хладагент, не смешивающийся с маслом. Поэтому оно может передвигаться по газовым линиям или под действием силы тяжести (только вниз), или увлекаться потоком пара.

  • В горизонтальных участках линий нагнетания и всасывания для переноса масла достаточно низкой скорости пара. Но для облегчения переноса масла часто предусматривают слабый наклон трубопровода в направлении движения потока хладагента (около 0.5%).
  • В вертикальных участках линий нагнетания и всасывания для переноса масла снизу вверх нужен достаточно сильный поток пара. Скорость паров хладагента должна быть не менее 5м/с при любом режиме работы (даже с пониженной мощностью). Существует минимальная холодопроизводительность, при которой в газовых линиях масло может подниматься по вертикальным трубкам. Она зависит от диаметра трубок.

Если разность высоты между компрессором и испарителем превышает 3-4 м, перемещение масла по трубопроводу проблематично. Возможны 2 варианта их размещения:

  • Компрессор выше испарителя. При остановке компрессора (выключении кондиционера) в нижней части трубопровода скопится масло. Частично масло может стекать и из испарителя. При последующем запуске холодильной машины большое количество масла попадет во всасывающую полость компрессора и вызовет гидравлический удар.
  • Коденсатор выше компрессора. При остановке компрессора (выключении кондиционера) в нижней части трубопровода скопится масло. Если температура воздуха невысока, то конденсируются пары хладагента и тоже стекут в нижнюю часть трубопровода. При последующем запуске может возникнуть гидравлический удар из-за скопления жидкостей в нагнетающей полости компрессора.

Маслоподъемные петли

Чтобы избежать поломки компрессора из-за скопления масла, нужно устанавливать в нижней части подъема линий нагнетания и всасывания маслоподъемную петлю. Если же разность высот больше 7 м, то маслоподъемные петли надо устанавливать через каждые 6-7 м.

Маслоподъемная петля представляет собой изогнутый участок трубки с малым радиусом изгиба (см. схему выше). Чем больше масла скопилось в петле, тем выше его уровень. При этом снижается сечение прохода газа, и скорость газа постепенно увеличивается. При высокой скорости газа с поверхности масла капельки масла увлекаются в вертикальный трубопровод. Они образуют масляную пленку, передвигающуюся по стенкам газовой линии.

Перетекание хладагента

В момент выключения кондиционера часть хладагента находится в жидкостной линии, испарителе и конденсаторе. После выключения хладагент начинает перетекать к более охлажденным частям холодильного контура.

Если испаритель расположен выше компрессора, то остатки хладагента могут стечь вниз под действием силы тяжести. При этом они смешаются с маслом и могут наполнить выпускные клапаны компрессора. Это вызовет гидравлический удар при последующем запуске кондиционера.

Чтобы избежать гидравлического удара, надо сделать маслоподъемную петлю на трубке, соединяющей испаритель и компрессор (схема выше).

Замечание: Если в жидкостной линии установлен электромагнитный клапан, который перекрывает ее при отключении компрессора, можно не устанавливать маслоподъемную петлю.

Подбор диаметра трубок

Диаметр трубопровода холодильной машины должен быть таким, чтобы обеспечить:

  • допустимые потери давления
  • скорость потока на вертикальных участках – не менее 5 м/с
  • допустимый уровень шума (если нормируется).

Поскольку в линиях всасывания, нагнетания и жидкостных линиях хладагент имеет разные давление и агрегатное состояние, диаметры трубко в разных линиях будут различны.

В нижеприведенной таблице дана зависимость холодопроизводительности от диаметров трубок в разных линиях холодильной машины при использовании хладагента R-22 (при температуре конденсации 40 градусов, а испарения 5 градусов и Р = 0,731 кПа/м)).



Диаметр трубок, мм Холодопроизводительность, кВт
линия всасывания линия нагнетания жидкостная линия
10 4.37
12 1.76 2.60 11.24
14 2.83 4.16 18.10
16 4.19 6.15 26.80
18 5.85 8.59 37.49
22 10.31 15.07 66.10
28 20. 34 29.70 131.0
35 37.31 54.37 240.7
42 61.84 90.00 399.3
54 122.7 178.1 794.2
63 188.9 273.8 1223.9

При стандартной установке несложных систем достаточно выбрать трубки того размера, какой указан в документации на кондиционер.

Расчет потерь давления осложняется тем, что трубопровод имеет повороты, ветвления и другие элементы, оказывающие сопротивление движению хладагента.

При увеличении диаметра труб потери давления сокращаются. Но при этом в паровых линиях возникают проблемы с возвратом масла в компрессор, а в жидкостных линиях приходится увеличить количество хладагента.

Особенности трубопровода в системах с тепловым насосом

Обычно в холодильном контуре трубки линий нагнетания и всасывания имеют различные диаметры. Если кондиционер работает в режиме теплового насоса (Heat Pump), то линии нагнетания и всасывания как бы “меняются местами”. В таком случае выбирать размеры трубок нужно особенно тщательно.

При работе на обогрев линия, работавшая ранее на всасывание, станет линией нагнетания. Часто для этой линии выбирают трубки большого диаметра, чтобы снизить потери давления. При работе этой линии на нагнетание большой диаметр приводит к уменьшению скорости потока.

Линия всасывания в режиме теплового насоса, напротив, будет иметь недостаточный диаметр. В результате при работе на обогрев возрастет скорость потока и потери давления.

Трубопровод в системах с тепловым насосом должен иметь такой диаметр, чтобы эффективность была достаточна как при работе на охлаждение, так и на обогрев.

Трубки холодильного контура Письменную заявку просим Вас отправить на email mail@airclimat. ru или через форму на сайте.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Таблица размеров медных труб

HVAC

Связанные ресурсы: поток жидкости

Таблица размеров медных труб HVAC

Гидравлический, пневматический дизайн и разработка | Гидроэнергетика

Таблица размеров медных труб HVAC. Размер и физические характеристики медных труб: ACR (эксплуатация систем кондиционирования и охлаждения) (A = отожженный отпуск, D = вытянутый отпуск)

Номинальный или стандартный
Размер, дюймы

Номинальные размеры, дюймы

Расчетные значения (на основе номинальных размеров)

Внешний диаметр

Внутренний диаметр

Толщина стенки

Площадь поперечного сечения отверстия,
кв. дюйм

Внешняя поверхность,
кв. фут на погонный фут

Внутренняя поверхность,
кв. фут/погонный фут

Вес только трубы,
фунты/погонные футы

Содержимое тубы,
куб. фут / погонный фут

1/8

А

.125

.065

.030

.00332

.0327

.0170

.0347

.00002

3/16

А

.187

.128

.030

.0129

.0492

.0335

.0575

.00009

1/4

А

. 250

.190

.030

.0284

.0655

.0497

.0804

.00020

5/16

А

.312

.248

.032

.0483

.0817

.0649

.109

.00034

3/8

А

.375

.311

.032

.076

.0982

.0814

.134

.00053

Д

.375

.315

.030

.078

.0982

.0821

.126

. 00054

1/2

А

.500

.436

.032

.149

.131

.114

.182

.00103

Д

.500

.430

.035

.145

.131

.113

.198

.00101

5/8

А

.625

.555

.035

.242

.164

.145

.251

.00168

Д

.625

.545

.040

.233

. 164

.143

.285

.00162

3/4

А

.750

.680

.035

.363

.196

.178

.305

.00252

А

.750

.666

.042

.348

.196

.174

.362

.00242

Д

.750

.666

.042

.348

.196

.174

.362

.00242

7/8

А

.875

. 785

.045

.484

.229

.206

.455

.00336

Д

.875

.785

.045

.484

.229

.206

.455

.00336

1 1/8

А

1.125

1,025

.050

.825

.294

.268

.655

.00573

Д

1.125

1,025

.050

.825

.294

.268

.655

.00573

1 3/8

А

1. 375

1,265

.055

1,26

.360

.331

.884

.00875

Д

1.375

1,265

.055

1,26

.360

.331

.884

.00875

1 5/8

А

1.625

1,505

.060

1,78

.425

.394

1,14

.0124

Д

1.625

1,505

.060

1,78

.425

.394

1,14

.0124

2 1/8

Д

2. 125

1,985

.070

3,09

.556

.520

1,75

.0215

2 5/8

Д

2.625

2,465

.080

4,77

.687

.645

2,48

.0331

3 1/8

Д

3.125

2,945

.090

6,81

.818

.771

3,33

.0473

3 5/8

Д

3.625

3,425

.100

9.21

.949

.897

4,29

. 0640

4 1/8

Д

4.125

3,905

.110

12,0

1,08

1,02

5,38

.0833

Медные трубы для кондиционирования воздуха, Размер: 2″-3″, Толщина: 0.4 мм – 15 мм, 540 рупий / кг

Медные трубы для кондиционирования воздуха, размер: 2 “-3”, Толщина: 0,4 мм – 15 мм, 540 рупий / кг | ID: 20206626255

Спецификация продукта

Размер 2–3 дюйма
Толщина 0.4 мм – 15 мм
Круговые разделы
Материал
Материал
Техника
Техника COMED
Минимальный заказ Количество заказа 100 кг

Описание продукта

В нашем широком ассортименте продукции мы производим, продаем и поставляем медные трубы для кондиционирования воздуха .

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания2008

Юридический статус фирмы Физическое лицо – собственник

Характер деятельностиПроизводитель

Количество сотрудников101 до 500 человек

Годовой оборотRs.5–10 крор

IndiaMART Член с апреля 2007 г.

GST27AZQPS3702C1ZB

Код импорта-экспорта (IEC) 03175 *****

Экспорт в Шри-Ланку, Южную Африку

Основанная в 2007 году, мы «Multi Alloys International» являемся ведущим производителем , экспортером и импортером обширного ассортимента опперов C , латунных труб и колен, медно-никелевых труб, медно-никелевых труб. Фитинги для труб, фланцы из медного сплава, медные трубы, и т. Д.

Видео компании

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Получить лучшую цену

Премиум сплит-кондиционер с размерами труб в удивительных предложениях

Подарите себе или своему бизнесу невероятные сплит-системы кондиционирования воздуха с размерами , доступные на Alibaba. com с заманчивыми предложениями и повысить производительность ваших кондиционеров. Раздельные трубы кондиционера размера разработаны с использованием новейших функций и технологий, чтобы сделать кондиционирование воздуха образцовым. Сплит-труба кондиционера размера позволит вам забыть о всевозможных сбоях и непреднамеренных остановках из-за дисфункций и поломок.

Исключительные материалы и стили, использованные в этих сплит-системах для кондиционеров размера , характеризуются инновационностью, которая способствует долговечности.Раздельные трубы для кондиционеров размера обеспечивают оптимальную работу в течение длительного срока службы, поскольку они противостоят внешним воздействиям, таким как экстремальные температуры, которые могут способствовать более быстрому износу. В качестве гарантии качества все трубы сплит-системы кондиционера размера соответствуют установленным нормативным стандартам качества. Простота их установки повышает удобство их использования, что делает их очень практичными для вашего приложения.

сплит-трубы для кондиционеров, размеры , перечислены на Alibaba.com представлен самый большой выбор, состоящий из различных размеров и моделей, которые учитывают множество потребностей и требований пользователей. Качество этих сплит-трубок для кондиционеров размером не имеет себе равных и гарантируется наличием технологической линии, представленной ведущими производителями и дистрибьюторами; поэтому мы всегда гарантируем высокое качество и эффективность. Раздельные трубы кондиционера размера совместимы со многими моделями, что делает их очень практичными.

Потрясающее качество этих предметов вызовет у вас потрясающую улыбку, когда вы поймете, что они стоят каждой потраченной на них копейки.Изучите широкие и воодушевляющие разъемные трубы для кондиционеров размером на Alibaba.com и выберите тот, который идеально соответствует вашим потребностям. Используйте подходящие предложения, доступные на сайте для оптовых продавцов и поставщиков сплит-кондиционеров с размерами , поскольку вы поднимаете свое предприятие на более высокий уровень.

Для преобразования размера трубы охлаждения в дюймах Труба из дюймов в мм

Размер конверсии 91 278 9112 7
7/8 4
Дюймы мм. Дюймы мм. Дюймы мм. Дюймы мм. Дюймы мм.
1 25,4 2 50,8 3 762 4 4 101,6
1/8 3 , 2 1 1/8 28,6 2 1/8 2 1/8 54,0 3 1/8 79,4 4 1/8 104,8
1/4 6,4 1 1/4 1 1/4 31,8 2 1/4 57,2 3 1/4 82,6 4 1/4 108 , 8
3/8 9,5 9,5 1 3/8 34,9 2 3/8 60,3 3 3/8 85,7 4 3/8 111,1 111,1
1/2 12,7 1 1/2 38,1 2 1/2 63,5 3 1/2 88,9 4 1/2 114,3
5/8 9 0021 15,9 1 5/8 41,3 41,3 2 5/8 66,7 3 5/8 92,1 4 5/8 117,5
3/4 3/4 19,0 1 3/4 44,4 2 3/4 2 3/4 69,8 3 3/4 95,2 4 3/4 120,6
7/8 22,2 1 7/8 1 7/8 47,6 2 7/8 73,0 3 7/8 98,4 123,8
# 5 # 6 # 8 10 # # 12 # 14
Единицы энергии Единицы давления
1 Дж = 0. 24 кал 1 Па = 1 Н/м * м
1 кДж = 0,28 Вт*ч 1 Па = 0,102 кгс/м*м
1 Вт = 1 Дж/с 1 атм =0,101 мПа =1,013 бар
1 кал = 4,2 Дж 1 бар = 100 кПа = 0,987 атм
1 ккал/ч = 1,163 Вт
1 кВт ? 3412 БТЕ/ч
1000 БТЕ/ч? 293 Вт
1 PSI = 0,06895 бар = 0,06805 атм




0

мм

Нить / дюйм

9280

14

25,357

9 1205

9002 12

Наружный диаметр трубы для подключения

Thread SAE

Thread NIFF

Наружная резьба диаметра, мм

Средняя нить, мм

pitch

мм

мм

6

1/4 ” ”

1/4 ” ”

7/16 ” ” – 20

9 70082

1,27

20

8

5/16 ” ”

5/16 ” ‘

5/16′ ”

5/8 ” ” – 18

15 839

14 348

1 411 900 05

18

10

3/8 ” ‘

3/8′ ” ‘

5/8′ ” ‘- 18

15,839

14 348

1 411

18

18

12

1/2 ” ‘

1/2′ ”

3/4 ” ” – 16

19012

17,339

1 588

16

16

16

5/8 ” ”

5/8 ” ”

7/8 ” ” – 14

22 184

20 262

1 814

14

18

3/4””

3/4””

9008 2

1 ” ” – 14

1 814

14

14

18

3/4 ” ‘

1 ” ” 1 / 16-14

25 024

1 814

14

20

7/8 ” ”

1 ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” ” 1 / 8-12

26 284

2,117

12

22

7/8 ” ‘

7/8′ ” ‘

1′ ” ‘1/4-12

31 704

29 459

2 117

12

22

70082 ”

7/8 ” ”

1 ” ” 3 / 8-12

34 877

32 634

2,117

12

12

25

25

1 ” ”

1 ” ”

1 ” ” 1 / 2-12

38052

35,809

2,117

12

Размеры и схема слива конденсата кондиционера

Правильные размеры и схема расположения линий слива конденсата важны для защиты имущества и надлежащего функционирования оборудования для кондиционирования воздуха.

Размер трубы для слива конденсата

Размер трубы для отвода конденсата определяется местными нормами. В приложении вы найдете требования для многих местных норм, но обязательно проверьте свой код на соответствие местным требованиям. Если размер выходного отверстия слива конденсата оборудования больше, чем показано в этой таблице, вам необходимо использовать больший размер выходного отверстия.

Минимальная таблица размеров трубы для слива конденсата

. Уклон должен составлять не менее 1/8 дюйма на фут или 1 процент, то есть на каждые 12 дюймов по горизонтали должен быть уклон не менее 1/8 дюйма по вертикали.

Трубопровод для слива конденсата с уклоном не менее 1/8 дюйма на каждые 12 дюймов по горизонтали

Чердаки или помещения с меховой обшивкой

Если кондиционер подвешен над недоступным потолком, например, над гипсокартонным потолком или чердачным помещением, вам необходимо предусмотреть средства для защиты элементов здания от переполнения основного стока и для индикации наличия утечки.

Кроме того, плохо осушенные дренажные поддоны могут привести к тому, что вода останется в поддоне, что может привести к росту водорослей и бактерий.Ниже приведены некоторые возможные решения, но, как всегда, проверьте свой местный код на наличие утвержденного метода.

  • Вариант 1 — Дополнительный дренажный поддон с дренажным трубопроводом. Это будет висеть под блоком кондиционирования воздуха на случай, если основной поддон кондиционера переполнится. Кроме того, необходимо предусмотреть вторичный дренажный трубопровод до точки его окончания, которая будет уведомлять жильцов о наличии утечки, например, заканчиваться над окном или дверным проемом.
Вариант 1 — Дополнительный дренажный поддон с трубопроводом, заканчивающимся в обозримом месте
  • Вариант 2 — Дополнительный дренажный патрубок, расположенный над основным дренажным патрубком, при котором вторичный дренажный трубопровод оканчивается в месте, предупреждающем жителей первичного дренажа о засорении осушать.
Вариант 2 — Соединение вторичного дренажного трубопровода с основным дренажным поддоном
  • Вариант 3 — Устройство обнаружения утечек, которое автоматически выключает кондиционер, если первичный дренаж засоряется.
Вариант 3 — Первичный слив с устройством обнаружения утечек
  • Вариант 4 — Вторичный дренажный поддон с устройством обнаружения утечек, расположенный под змеевиком, отключающим агрегат в случае утечки.
Вариант 4 – Дополнительный дренажный поддон с обнаружением утечек

Дополнительный дренажный поддон или соединение с дренажным поддоном должно быть снабжено дренажной трубой, которая будет находиться в наблюдаемой зоне, например, перед окном или над дверным проемом, и должна быть размером не менее 3/4”.Вторичный дренажный поддон должен быть не менее 1-1/2 дюйма в высоту и расширяться на 3 дюйма в ширину с каждой стороны змеевика или блока переменного тока.

Вторичный дренажный трубопровод заканчивается над окном. Труба не обязательно должна быть видна, как показано.

Видео этой статьи

Дренажная заделка

Где можно и где нельзя заделывать трубы слива конденсата кондиционеров? Есть несколько вариантов, где вы можете закончить линию слива конденсата;

  • Косвенный дренаж
  • Конденсатный насос для косвенного дренажа
  • Сухой колодец
  • Ямы для выщелачивания
  • Ландшафтные участки, правильно спроектированные для обработки большого количества конденсата
  • Для правильно спроектированных систем очистки ливневых вод.

Непрямой дренаж

  • Наконечник туалета в том же помещении, что и кондиционер
  • Стойка для прачечной
  • Раковина дворников
  • Впускное отверстие перелива ванны – Должен быть доступен
  • Собрать и отправить в градирню (см. описание ниже) хвостовик раковины.

    Соединение с патрубком сантехнического оборудования должно быть выполнено в том же жилом помещении, что и охлаждающий змеевик кондиционера, вырабатывающий конденсат.

    Сухой бокс

    Сухой колодец можно использовать для отвода конденсата из кондиционера. Проверьте свой местный код на предмет специфики, но обычно он включает в себя некоторые или все из следующих в зависимости от того, предназначен ли он для жилого или коммерческого проекта:

    1. Отверстие минимального размера, например, 2 фута на 2 фута на 3 фута в глубину, или круглое отверстие, например, диаметром 12 дюймов и глубиной 3 фута.
    2. Минимум 6 дюймов грунта или бетона должен обеспечивать покрытие над камнями
    3. Некоторая форма барьера между почвой и верхней частью сухого колодца, где начинается скала, например, строительная бумага или пластик
    4. Сухой колодец, который необходимо заполнить гравий или щебень, часто с заявленным минимальным размером камня, например диаметром 1 дюйм
    5. Конец дренажной трубы конденсата должен косвенно соединяться с дренажной трубой сухого колодца.
    6. Дренажная труба сухого бокса должна быть изготовлена ​​из ПВХ или другого утвержденного материала диаметром не менее 1-1/2 дюйма.
    7. Сухой колодец должен находиться на расстоянии не менее трех футов от конструкции здания или любых фундаментов.
    Гипсокартон для конденсата охлаждающего змеевика кондиционера

    Существуют различные способы установки гипсокартона в зависимости от местных норм. Существуют сборные сухие колодцы, которые можно использовать, и те, которые изготавливаются из куска трубы из ПВХ или аналогичного материала большого диаметра.

    Некоторые коды требуют, чтобы вы собирали конденсат из дренажных поддонов охлаждающего змеевика и возвращали его в градирню, если оборудование обслуживается градирней, а общая совокупная мощность охлаждающих змеевиков HVAC превышает определенную величину, например 65 000 БТЕ/ч. .

    Это мера экономии воды, и есть некоторые исключения из этого требования, например, если общая мощность охлаждающих змеевиков оборудования переменного тока составляет менее 10% от общей мощности градирни, или если расположение этих змеевиков переменного тока Охлаждающие змеевики находятся в удаленном месте, далеко от башни.

    Некоторые места, где нельзя отводить конденсат;

    • Дороги общего пользования
    • Тротуары
    • Проезжие части
    • Аллеи
    Отсутствие отвода конденсата на дорогах общего пользования

    Исключено из требований Кодекса

    Исключением из этих кодов является тип оборудования без конденсации, такой как излучающие охлаждающие панели, которые предназначены для предотвращения образования конденсата за счет поддержания температуры охлажденной воды выше температуры точки росы/давления паров окружающего воздуха.Это система, предназначенная для работы только в режимах разумного охлаждения.

    Материал трубопровода

    Типы материалов, которые можно использовать для трубопроводов слива конденсата, различаются в зависимости от юрисдикции, но чаще всего упоминаются следующие материалы:

    • Медь
    • ПВХ – DWV
    • ХПВХ
    • ABS – DWV
    • Полиэтилен
    • Оцинкованная сталь
    • Чугун.

    Также часто запрещено использование угловых отводов 90 градусов с коротким радиусом.Обычно вы можете использовать стандартные фитинги, пока не достигнете определенного размера, после чего вам может потребоваться использовать фитинги дренажной схемы (DWV)

    .

    Ловушки

    Ловушки должны быть установлены в соответствии с рекомендациями производителя. На вторичном дренажном поддоне ловушки не требуются, это позволяет немедленно уведомить о выходе из строя основного дренажа.

    Очистка

    Очистка требуется в случае закупорки дренажных труб. При необходимости предусмотреть, чтобы не было необходимости резать дренажные трубы для отсоединения.Некоторые из следующих материалов могут использоваться для очистки, если это одобрено вашим местным органом по нормам и правилам;

    • Тройники с заглушками
    • Штуцеры
    • Шланги с короткими зажимами на блоке (см. рисунок выше)

    Если у вас есть более одного конденсата кондиционера, подключенного к основной трубе конденсата, то каждое изменение направления должно иметь определенный метод очистки. Проверьте свой местный кодекс, так как это может быть требованием даже для одного трубопровода конденсата кондиционеров.

    Конденсатные насосы

    Конденсатные насосы

    можно использовать для вертикального подъема конденсата до точки, где он затем будет сливаться в линию слива конденсата с самотеком, одобренную нормами. Конденсатный насос должен быть заблокирован блоком кондиционирования воздуха, чтобы предотвратить его работу, если конденсатный насос не работает.

    Пожалуйста, помните, что требования к кодам постоянно меняются, поэтому проверяйте наличие самых последних кодов в вашем регионе во время проектирования и установки.Или спросите инспектора о текущей практике установки.

    Почему важно ежегодно проверять изоляцию бытовых блоков переменного тока и как заменить

    Погодные условия, ультрафиолетовые лучи и/или неправильная установка могут повредить изоляцию блока переменного тока. Рекомендуется проверять его каждый год и заменять по мере необходимости, чтобы убедиться, что он всегда выполняет свою работу.

    Со временем изоляция на наружных линиях ОВКВ может ухудшиться под воздействием погодных условий, УФ-лучей и неправильной установки, что приведет к снижению эффективности.Когда изоляция теряет свою способность изолировать, энергия теряется, и оборудование должно работать больше, чтобы поддерживать желаемый уровень комфорта в помещении.

    Преимущества изоляции и рекомендуемый тип для переменного тока:

    В системах охлаждения и кондиционирования воздуха изоляция должна защищать от конденсации. Контроль влажности имеет решающее значение для тепловой эффективности. Если влага проникает в изоляционный материал, окружающий трубопровод холодной воды, теряется тепловая эффективность.Пенопласт, в отличие от стекловолокна, представляет собой структуру с закрытыми порами, которая действует как встроенный пароизолятор (оболочка), препятствующий проникновению влаги. Эластомерные изоляционные материалы с закрытыми порами, такие как AP ArmaFlex® , предотвращают образование конденсата, проникновение влаги и потерю тепловой эффективности. Его конструкция обеспечивает превосходную устойчивость к проникновению водяного пара и обеспечивает длительный срок службы без использования паровой рубашки. Однако, хотя AP ArmaFlex не нуждается в оболочке для предотвращения проникновения влаги, без какой-либо защиты изоляция со временем выйдет из строя и потребует регулярного обслуживания.

    Замена ступеней и наконечников изоляции:

    • Определите правильную линию переменного тока для изоляции. Типичный жилой блок переменного тока имеет две медные линии, которые выходят за пределы здания и идут к внешнему блоку конденсатора. Только одна из этих медных труб, холодная линия, должна быть изолирована. Это называется «всасывающей» трубой и обычно является большей из двух труб. Нет необходимости изолировать меньшую, более теплую медную трубу, которую часто называют жидкостной линией, потому что отсутствие изоляции этой линии позволяет ей отводить тепло, а это именно то, что вы пытаетесь сделать с системой переменного тока.

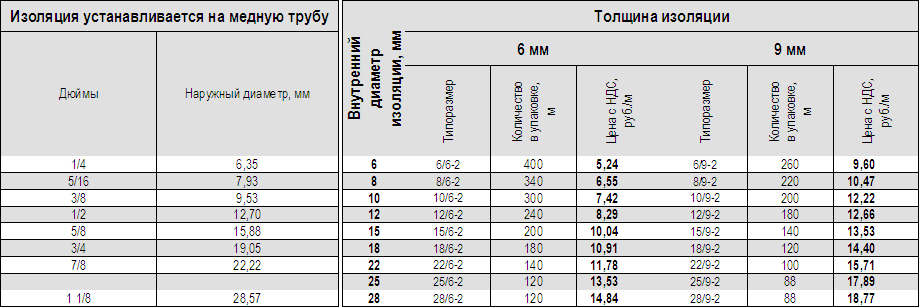

    • Теперь измерьте длину и наружный диаметр медной трубы и толщину старой существующей изоляции. Если изоляция для измерения толщины отсутствует, найдите значения R, рекомендованные для вашего региона, или предложения производителя.
    • После того, как у вас есть все размеры, приобретите изоляцию с внутренним диаметром, подходящим для трубы. Вы также можете приобрести изоляционную ленту для обертывания концов труб и сервисных клапанов.
    • Когда у вас есть все необходимое, выключите переменный ток и снимите старую изоляцию. Подождите, пока температура линии всасывания повысится до точки, при которой конденсат не будет появляться после его удаления. Очистите трубу от грязи с помощью подходящего растворителя, например, денатурированного спирта. После того, как труба станет чистой и сухой, намотайте несколько витков изоляционной ленты на трубку в месте ее выхода из дома и оберните все сервисные клапаны на конце трубки с конденсатором. Убедитесь, что изоляционная лента плотно обжата вокруг сервисных значений и плотно прижата к наружной стене.
    • Теперь все готово для установки новой пенопластовой изоляции для труб. Начните с измерения длины линии переменного тока и отрежьте конец изоляции как минимум на ½ дюйма длиннее, чтобы компенсировать температурный поток сжатия и расширения. Затем наденьте пенопластовую трубку на медный трубопровод, перекрывая изоляционную ленту. Если вы используете самоклеящуюся изоляцию, удалите клейкую прокладку и выровняйте края, одновременно прижимая шов. Не забывайте работать с клеем осторожно, потому что, как только концы клея соприкоснутся, вы не сможете их снова разделить.
    • Если вы используете изоляцию для труб ArmaFlex без разреза, вам необходимо разрезать пенопластовую трубу вдоль острым гладким лезвием, стараясь не прорезать всю длину до другой стороны. После разрезания изоляции наложите ее на линию переменного тока и используйте клей ArmaFlex 520 BLV для герметизации шва. Нанесите тонкий слой клея на каждую сторону шва с помощью кисточки, прилагаемой к баллончику с клеем. Дайте клею высохнуть до такой степени, чтобы он стал липким на ощупь. Это займет около 2-4 минут в зависимости от температуры и влажности.Когда клей станет липким, сожмите шов с сильным давлением.
    • Для защиты изоляции от будущих повреждений рекомендуется нанести на изоляцию защитное покрытие, такое как ArmaFlex WB Finish . Два слоя WB Finish легко наносятся на изоляцию и обеспечивают многолетнюю защиту от повреждений, вызванных УФ-излучением солнца.
    • Также не забудьте закрыть трубопровод внутри дома тем же способом, чтобы предотвратить запотевание трубы.

    Необходимые материалы:

    Продукты доступны в магазине и в Интернете по адресу The Home Depot .

    Необходимые инструменты:

    • Рулетка
    • Нож для изоляции или универсальный нож

    Полезные технические бюллетени:

    Домашний кондиционер | Работающие линии хладагента | Как | Сделай сам

    Домашний кондиционер

    Прокладка линий хладагента и подсоединение патрубков конденсатора к домашней системе переменного тока. Функционирование и срок службы недавно установленного коммерческого или бытового кондиционера зависят от качественного монтажа медных труб. Концы труб должны быть всегда герметизированы, чтобы предотвратить ненужное попадание мусора и влаги. Срок службы системы значительно сокращается, а кислотная смесь, накапливающаяся в системе, вызывает повреждение основного компрессора. Кроме того, в этом случае гарантия на домашний кондиционер   аннулируется при проверке неисправного компрессора. Обработка мягкой меди

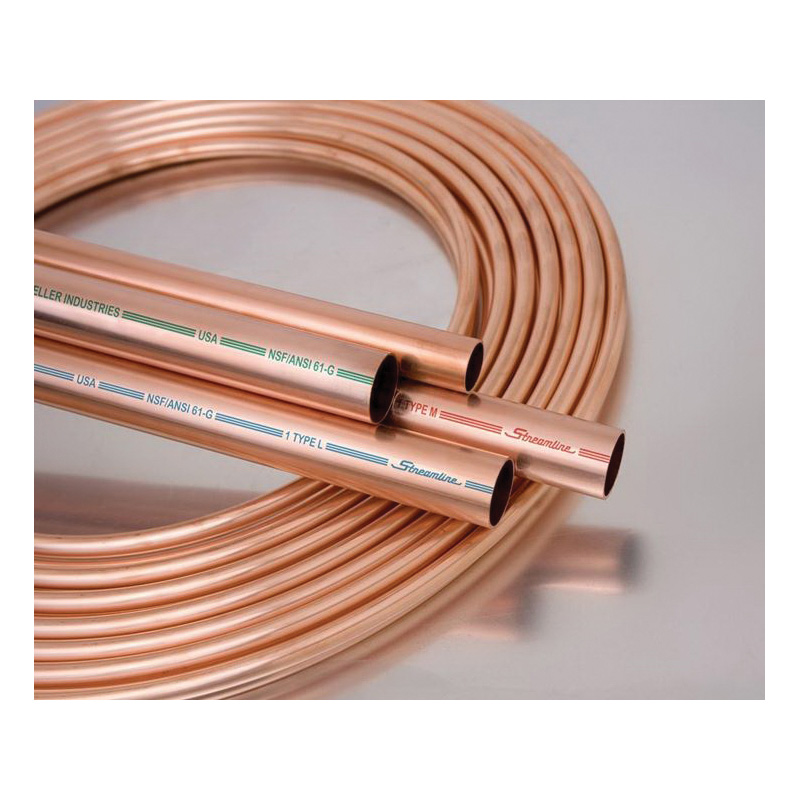

    Мягкие медные змеевики являются предпочтительным типом для большинства бытовых установок кондиционирования воздуха из-за гибкости и простоты в обращении. Трубу легко перегнуть, а в некоторых случаях перепаять и заблокировать капиллярные соединения. Вы обнаружите такие проблемы, как нехватка хладагента во внутреннем блоке домашнего кондиционера и, в свою очередь, критическая нехватка масла обратно в компрессор. Поэтому не сгибайте трубы вручную под углом более 35°.Используйте только специально изготовленные гибочные станки, такие как пружины и гибочные гидравлические опалубки

    .

    Кондиционер в помещении

    Выбор мощности блока переменного тока, способного управлять тепловыми нагрузками в помещении, должен производиться опытными подрядчиками по кондиционированию воздуха в домашних условиях. Недостаточная мощность блока кондиционирования воздуха будет означать увеличение времени работы, что приведет к увеличению счетов за электроэнергию. В свою очередь, слишком большой размер системы кондиционирования воздуха вызовет колебания температуры в помещении во время работы.Проблемы с тягой из-за слишком мощного воздуховыпускного отверстия также вызовут проблемы с комфортным охлаждением . Перед установкой нужно многое учесть, и, возможно, лучше обратиться к подрядчику по установке кондиционеров .

    Монтаж трубопроводов

    Проложите медные трубы нагнетания и всасывания по выбранному маршруту после того, как будут сделаны все отверстия для доступа. Если вы выполняете более одной пайки, рекомендуется продуть трубопровод бескислородным азотом во время пайки.Накопление окисления внутри трубопровода вызовет проблемы с маслом хладагента и приведет к отказу компрессора. После того, как труба будет спущена, ее необходимо утеплить футеровкой. После того, как вся труба будет изолирована, проложите соединительные кабели связи и силовые кабели. Защитите все соединительные службы с помощью правильного типа опор в зависимости от установки. Обязательно следуйте инструкциям производителя по электромонтажу и рассмотрите возможность использования экранированного кабеля связи, чтобы предотвратить помехи от других кабелей.

    Монтаж конденсатора

    На металлические ножки конденсатора следует установить антивибрационные напольные крепления. Систему кондиционирования воздуха всегда лучше устанавливать непосредственно над полом из соображений дренажа и обслуживания. Настенный кронштейн — еще один вариант, который можно использовать, когда прямой монтаж на полу невозможен. Настенные кронштейны бывают разной грузоподъемности, поэтому обязательно выберите правильный тип для конденсаторного блока. Используйте антивибрационные прокладки на кронштейне, чтобы уменьшить вероятность того, что соседняя стена будет поглощать шум при работе.

    Соединение с конденсатором

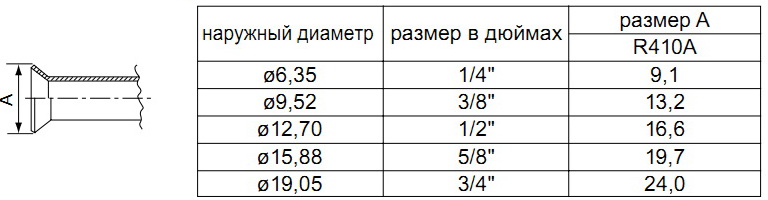

    Для подсоединения трубопровода к конденсатору вам понадобится набор инструментов для развальцовки. На рынке представлены различные типы инструментов для развальцовки. Хороший инструмент для развальцовки сэкономит вам время и деньги, поэтому инвестируйте с умом. Не забудьте снять латунные развальцовочные соединения с сервисных клапанов конденсатора перед развальцовкой трубопровода. Установите латунные развальцовки на соответствующие трубы и развальцуйте концы труб. После завершения привинтите латунные соединения обратно к сервисным клапанам конденсатора.Используйте динамометрический ключ, чтобы не перетянуть и не расколоть раструбы.

    Окончательный ввод в эксплуатацию

    Когда латунные раструбы снаружи установлены, а внутренняя труба также завершена, пришло время проверить соединения под давлением. Для этого вам понадобится набор холодильных манометров, ОФН и манометр ОФН. НИКОГДА не используйте систему с воздушным компрессором, так как вы приведете к попаданию влаги в домашнюю систему кондиционирования воздуха . См. нашу статью и видео о пуско-наладочных работах   и процессе опрессовки.Во время этого процесса вы сможете проверить прочность и целостность ваших раструбных соединений и пайки по всей системе. Весь этот процесс является довольно простой задачей даже для стажера, но если вам нужна помощь с установкой кондиционера в Лондоне , нажмите на ссылку.

    Домашний кондиционер и Коммерческий кондиционер

    Процессы установки домашнего кондиционера и коммерческого кондиционера одинаковы и требуют одних и тех же инструментов и знаний.Если у вас нет инструментов или опыта ручного труда, лучше сначала обратиться за советом. Руководство выполняется лицами, прошедшими обучение или имеющими торговый опыт.
