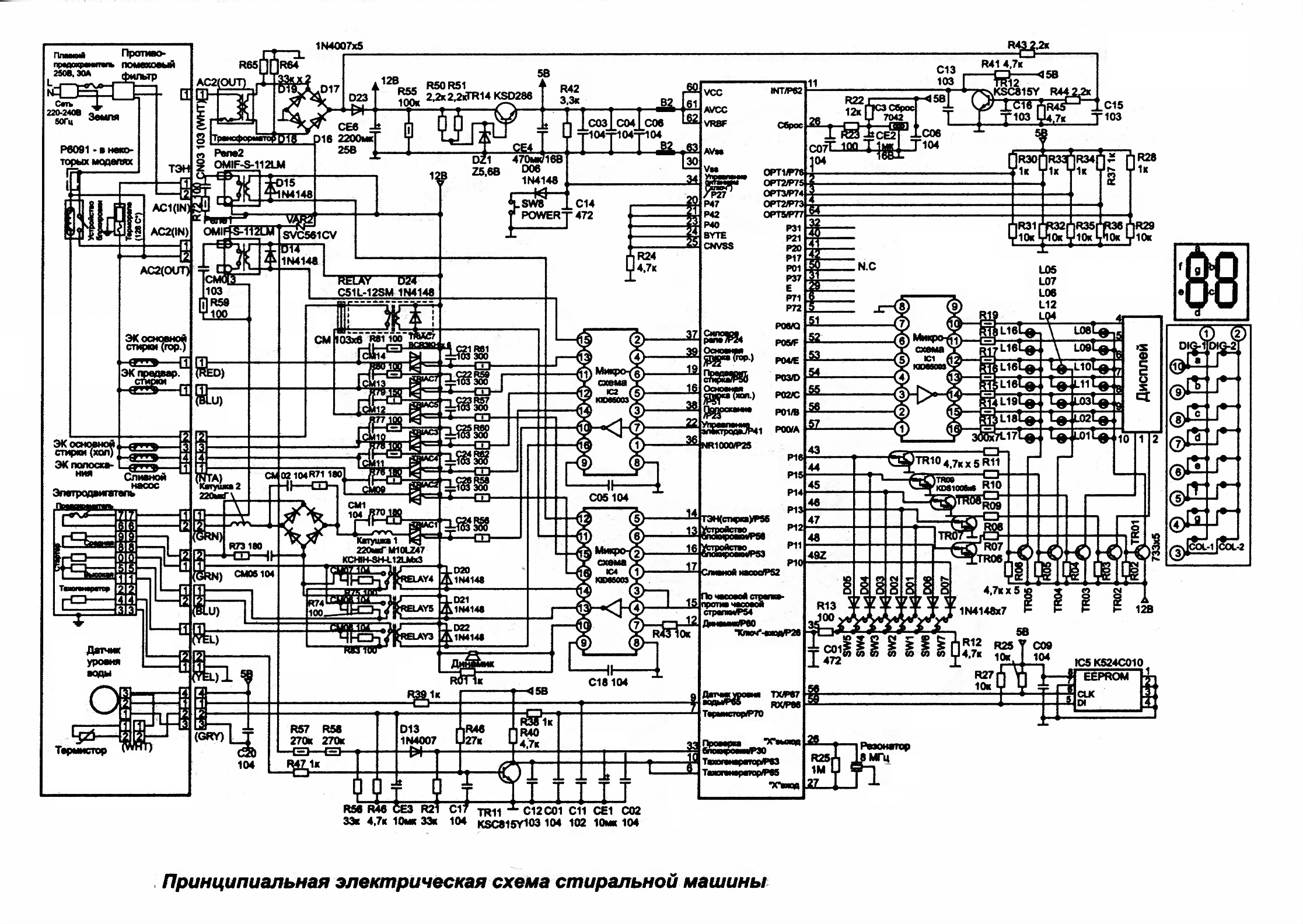

  4. Samsung DC41-00035A не включается. Схема

Как это обычно и бывает, работает работает дома техника, лет эдак 9, а потом неожиданно тихо умирает. Вот и нас это не обошло. Перестала включаться стиральная машина.
Мастера звать не стали, так как был уже печальный опыт, да и у самого руки вроде как из плеч растут.

Полез в машинку. Отвинтил сзади два самореза от крышки, снял её, разобрал переднюю панель, добрался до управляющей платы, и платы блока питания.

Блок питания DC41-00060A в сборе с платой управления

На плате блока питания сразу увидел вздувшийся конденсатор, ну в принципе причина неисправности стала понятна. Емкость высохла и вместо постоянного напряжения мы получаем пульсирующее, такой режим работы мало кому понравится.

Осталось выяснить какие ещё компоненты конденсатор за собой потащил.

Видно вздувшийся конденсатор 10мкФ 450В

Тут видно, что всё очень сильно грелось

Общий вид платы

Порыскав по интернету, нашёл похожий случай на мой. Не много скриншотов.

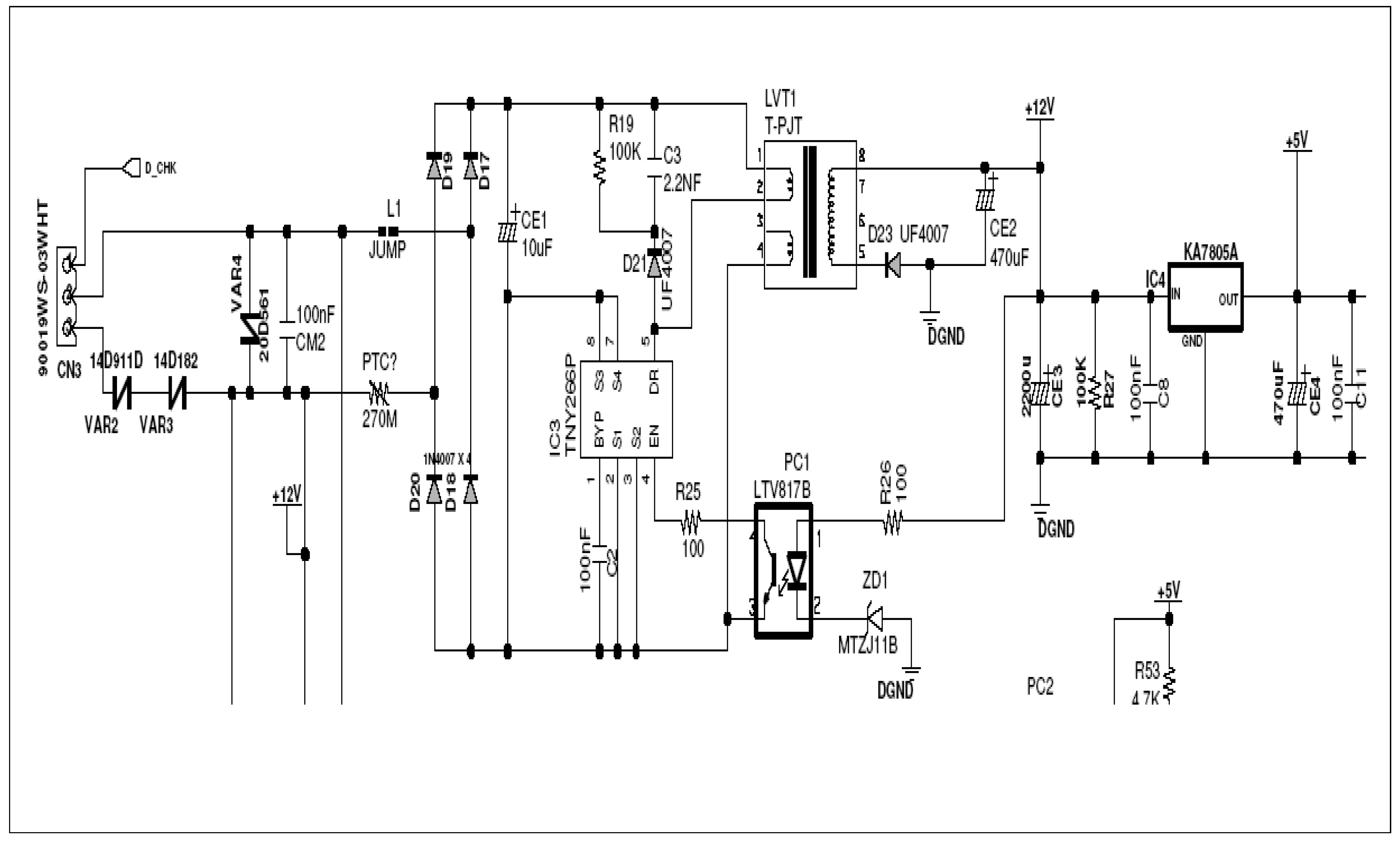

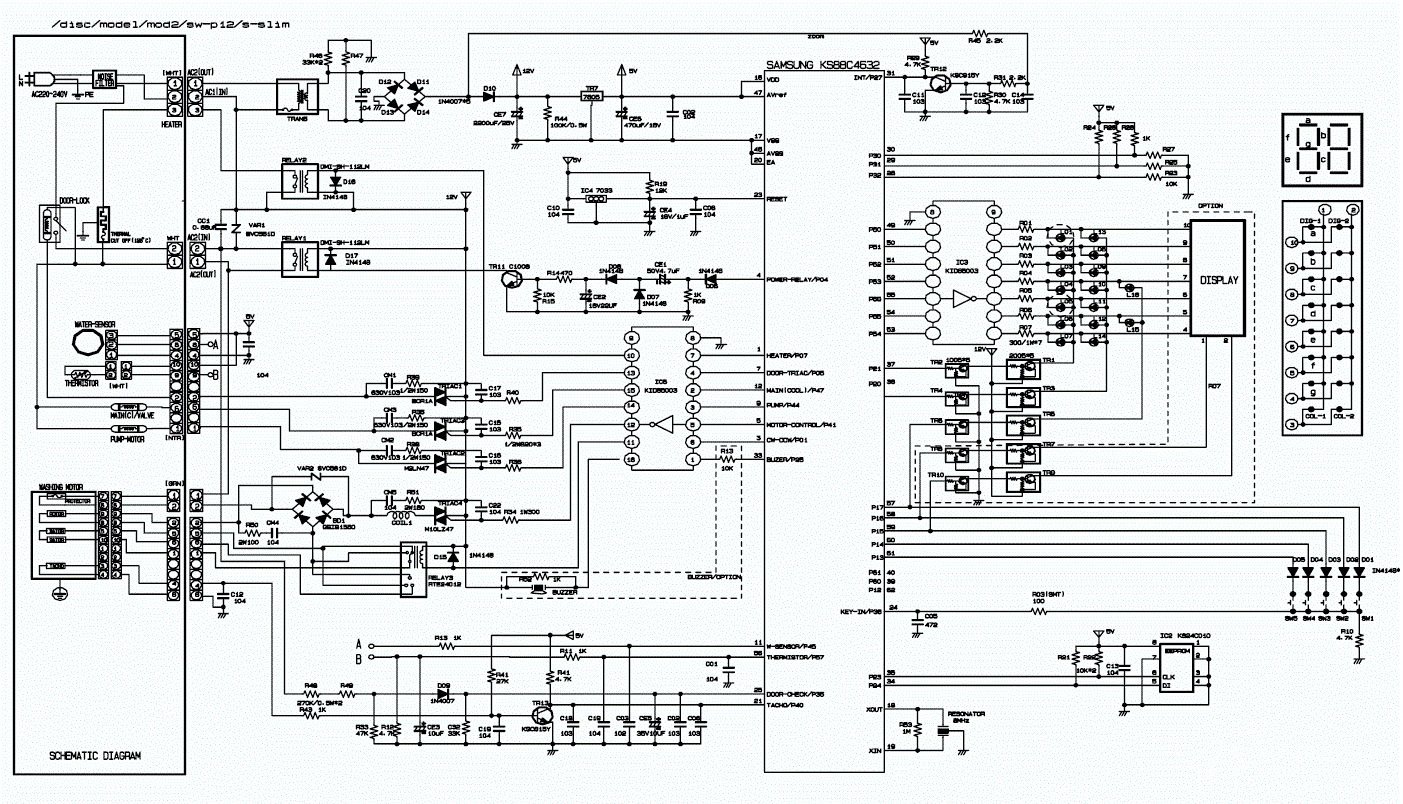

Ну и где-то там же нашёл часть схемы блока питания

Узел блока питания DC41-00060A от Samsung WF722S8R

И начал я пилить и кромсать 🙂

Разметил площадь вскрытия

Канцелярским ножом прорезал пластмассу

Получил доступ к выводам компонентов

Здесь я начал убирать герметик с верхней стороны платы

Очищаю участок платы от герметика

Убрал герметик с верхней стороны платы, получил доступ к компонентам

При прозвонке компонентов, выяснилось, что ШИМ-контроллер TNY266PN тоже вышел из строя, его тоже выпаял

Вернул всё на место, включил, и всё заработало


Спасибо Евгению за косультации и поддержку .

Ремонт стиральных машин

Поиск по сайту

Контакты. Саранск

8 (927) 179-44-33
vaschmaster. ru
[email protected]

Статьи

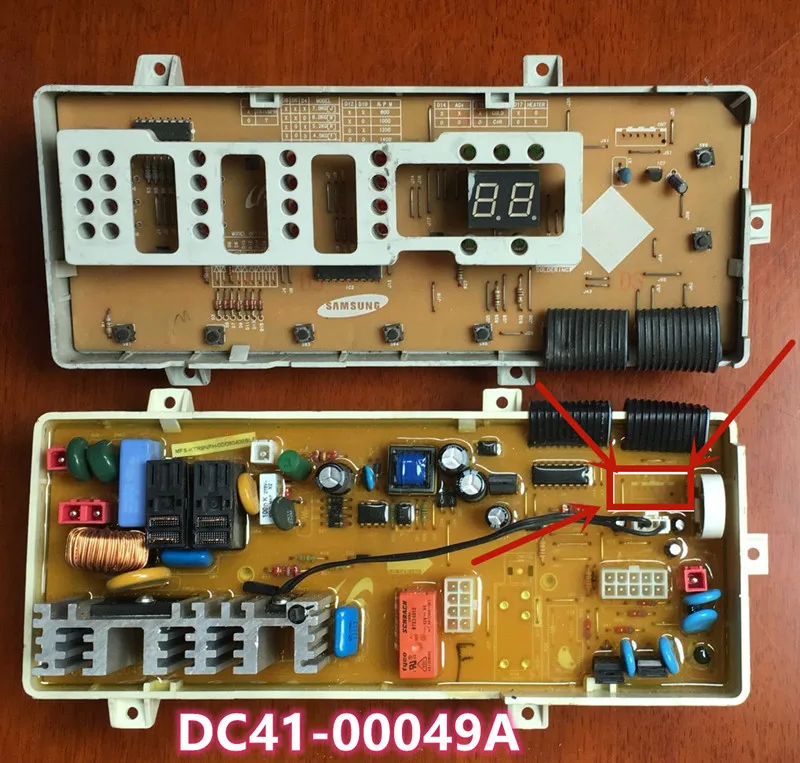

Вид самого модуля MFS-C2R10NB-00/C80908/6LF.

Дефектный узел имеет явные признаки перегрева, конденсатор CE1 вздут.

Снимаем плату индикации. Под ним пластиковая подложка которая закрывает плату. В нем под дефектным узлом вырезаем окошечко. На данной плате он разделен на секции что довольно удобно. Вырезать удобно концелярским ножом.

Затем поддеваем отверткой и снимаем окошечко.

Зчищам место от “желе”. И отпаеваям контакты шимки.

Зачищаем от “желе”

И снимаем микросхему

Для отпайки конденсатора пришлесь вырезать дополнительное окошечко.

Берем новый TNY266PN.

И устанавливаем на место вышедшего из строя.

Та же процедура и с конденсатором.

Проверка модуля. Питание модуля 220 В поступет на контакт реле relay 2 и средний разьем CN3. Испытание данного модуля прошли успешно.

Итог: Была замена конденсатора CE1 и микросхемы IC3. Дефект возникает из за постоянного нахождения стиральной машинки в сети.

Рекомендации: После каждой стирки, СМА выключать от сети.

Как это обычно и бывает, работает работает дома техника, лет эдак 9, а потом неожиданно тихо умирает. Вот и нас это не обошло. Перестала включаться стиральная машина.
Мастера звать не стали, так как был уже печальный опыт, да и у самого руки вроде как из плеч растут.

Полез в машинку. Отвинтил сзади два самореза от крышки, снял её, разобрал переднюю панель, добрался до управляющей платы, и платы блока питания.

Блок питания DC41-00060A в сборе с платой управления

На плате блока питания сразу увидел вздувшийся конденсатор, ну в принципе причина неисправности стала понятна. Емкость высохла и вместо постоянного напряжения мы получаем пульсирующее, такой режим работы мало кому понравится.

Осталось выяснить какие ещё компоненты конденсатор за собой потащил.

Видно вздувшийся конденсатор 10мкФ 450В

Тут видно, что всё очень сильно грелось

Общий вид платы

Порыскав по интернету, нашёл похожий случай на мой. Не много скриншотов.


Ну и где-то там же нашёл часть схемы блока питания

Узел блока питания DC41-00060A от Samsung WF722S8R

И начал я пилить и кромсать 🙂

Разметил площадь вскрытия

Канцелярским ножом прорезал пластмассу

Получил доступ к выводам компонентов

Здесь я начал убирать герметик с верхней стороны платы

Очищаю участок платы от герметика

Убрал герметик с верхней стороны платы, получил доступ к компонентам

При прозвонке компонентов, выяснилось, что ШИМ-контроллер TNY266PN тоже вышел из строя, его тоже выпаял

Вернул всё на место, включил, и всё заработало


Спасибо Евгению за косультации и поддержку .
