Давление насыщения r22: Справочные материалы о кондиционерах

Опубликовано автором

Содержание

Справочные материалы о кондиционерах

Данная таблица пригодится мастерам по заправке кондиционеров на разных видах фреона. Она позволяет правильно заправить кондиционер.

Как пользоваться таблицей?

  • Определяем тип фреона в системе (смотрим по шильдику, вентилям или документации)
  • Измеряем манометрическим коллектором давление в системе
  • Смотрим по таблице значение температуры для данного фреона при этом давлении

Например:

  • хладагент R22
  • давление на всасывании 4,5 Бар, на нагнетании 16 Бар
  • соответственно, температура испарения фреона +3,1 гр С, температура конденсации +44,7 гр. С

Только необходимо измерять давление конденсации после конденсатора, до ТРВ или капиллярной трубки, иначе оно не будет соответствовать действительности.

Температурный глайд

В настоящий момент синтезировано очень много видов хладагентов (более 70 видов), многие из них многокомпонентные и состоят из частей разных по физическим свойствам.

По этой причине температуры при испарении и конденсации отличаются.

Для таких фреонов существует две шкалы:

  • dew – для определения температуры конденсации
  • bubble – для определения температуры испарения

Для примера:

  • фреон R407c
  • низкое давление 4,5 Бар, высокое 16 Бар
  • определяем по шкале bubble температуру испарения -1 гр.С, по шкале dew температуру конденсации +43,8 гр. С

Программы для определения зависимости t/P

На данный момент многие производители холодильной техники и хладагентов выпустили удобные приложения для телефонов на разных операционных системах (в том числе и для iPhone).

Пользоваться ими более удобно, так как они имеют интерактивную шкалу, имитирующую популярную “линейку холодильщика” и а также позволяют ввести точное значение с клавиатуры.

В их базе имеется более 70 видов хладагентов выпущенных на данный момент.

Ознакомиться с самыми популярными из них и скачать можно в этой статье.

Таблица давление температура для фреонов

t °C

R22R12R134R404aR502R407cR717
-70 -0,81 -0,88 -0,92 -0,74 -0,72 – -0,89
-65
-0,74		 -0,83 -0,88 -0,63 -0,62 – -0,84
-60 -0,63 -0,77 -0,84 -0,52 -0,51 -0,74 -0,78
-55 -0,49 -0,69 -0,77 -0,35 -0,35 -0,63 -0,69
-50 -0,35 -0,61 -0,70 -0,18
-0,19		 -0,52 -0,59
-45 -0,2 -0,49 -0,59 -0,11 -0,14 -0,34 -0,44
-40 0,05 -0,36 -0,48 0,32 0,30 -0,16 -0,28
-35 0,25 -0,18 -0,32 0,68 0,64 -0,06 -0,24
-30
0,64		 0,00 -0,15 1,04 0,98 0,37 0,19
-25 1,05 0,26 -0,06 1,53 1,45 0,75 0,55
-20 1,46 0,51 0,33 2,02 1,91 1,12 0,90
-15 2,01 0,85 0,67 2,67 2,53
 1,64 1,41
-10 2,55 1,19 1,01 3,32 3,14 2,16 1,91
-5 3,27 1,64 1,47 4,18 3,94 2,87 2,6
0 3,98 2,08 1,93 5,03 4,73 3,57 3,29
5 4,89 2,66
 2,54 6,11 5,73 4,43 4,22
10 5,80 3,23 3,14 7,18 6,73 5,28 5,15
15 6,95 3,95 3,93 8,52 7,97 6,46 6,36
20 8,10 4,67 4,72 9,86 9,20 7,63
7,57
25 9,5 5,39 5,71 11,5 10,70 9,14 9,12
30 10,90 6,45 6,70 13,14 12,19 10,65 10,67
35 12,60 7,53 7,93 15,13 13,98 12,45 12,61
40 14,30 8,60 9,16 17,11 15,77 14,25 14,55
45 16,3 10,25 10,67 19,51 17,89 16,48 16,94
50 18,30 11,90 12,18 21,90 20,01 18,70 19,33
55 20,75 13,08 14,00 24,76 22,51 21,45 22,24
60 23,20 14,25 15,81 27,62 25,01 24,20 25,14
70 29,00 17,85 20,16 – 30,92 – 32,12
80 – 22,04 25,32 – – – 40,40
90 – 26,88 31,43 – – – 50,14

t °CR410aR507aR600R23R290R142bR406a
-70 -0,65 -0,72 – 0,94 – – –
-65 -0,51 -0,61 – 1,48 – – -0,94
-60 -0,36 -0,50 – 2,12 – – -0,9
-55 -0,22 -0,32 – 2,89 – – -0,83
-50 0,08 -0,14 – 3,8 – – -0,8
-45 0,25 -0,02 – 4,86 – – -0,66
-40 0,73 0,39 -0,71 6,09 0,12 – -0,62
-35 1,22 0,77 -0,62 7,51 0,37 – -0,4
-30 1,71 1,15 -0,53 9,12 0,68 – -0,2
-25 2,35 1,67 -0,38 10,96 1,03 – -0,1
-20 2,98 2,18 -0,27 13,04 1,44 – 0,2
-15 3,85 2,86 -0,18 15,37 1,91 – 0,4
-10 4,72 3,54 0,09 17,96 2,45 0 0,8
-5 5,85 4,42 0,33 20,85 3,06 0,22 1,1
0 6,98 5,29 0,57 24 3,75 0,47 1,6
5 8,37 6,40 0,89 27,54 4,52 0,75 2,1
10 9,76 7,51 1,21 31,37 5,38 1,08 2,6
15 11,56 8,88 1,62 35,56 6,33 1,46 3,3
20 13,35 10,25 2,02 40,11 7,39 1,9 4,0
25 15,00 11,94 2,54 45,03 8,55 2,38 4,8
30 16,65 13,63 3,05 – 9,82 2,94 5,7
35 19,78 15,69 3,69 – 11,21 3,55 6,7
40 22,90 17,74 4,32 – 12,73 4,25 7,8
45 26,2 20,25 5,09 – 14,38 5,02 9,1
50 29,50 22,75 5,86 – 16,16 5,87 10,4
55 – 25,80 6,79 – 18,08 6,81 11,9
60 – 28,85 7,72 – 20,14 7,85 13,6
70 – – 9,91 – 24,72 10,23 17,3
80 – – – – 29,94 13,07 21,5
90 – – – – 35,82 16,4 –

Имя *

Телефон *

Комментарий:

Я согласен на обработку персональных данных

Имя *

Телефон *

Комментарий:

Я согласен на обработку персональных данных

Комментарии для сайта Cackle

Зависимость температуры кипения фреона от давления: Онлайн расчет, калькулятор

В нынешнее время, вопрос сохранения атмосферы набирает больших оборотов. Из-за этого, ведущие страны уже отказались от эксплуатации хладагента R22, поскольку он разрушает озоновый слой. Судьбу данного фреона уже постиг его предшественник R12, который полностью исключили из области холодильного оборудования.

Температура фреона, °C:
Давление, bar:
Фреон:

R22 R12 R134 R404 R502 R407 R717 R410 R507 R600

  t °C R22R12R134R404aR502R407cR717R410aR507aR600R23R290R142bR406aR409A
-70-0,81-0,88-0,92-0,74-0,72–-0,89-0,65-0,72–0,94––––
-65-0,74-0,83-0,88-0,63-0,62–-0,84-0,51-0,61–1,48––-0,94–
-60-0,63-0,77-0,84-0,52-0,51-0,74-0,78-0,36-0,50–2,12––-0,9–
-55-0,49-0,69-0,77-0,35-0,35-0,63-0,69-0,22-0,32–2,89––-0,83–
-50-0,35-0,61-0,70-0,18-0,19-0,52-0,590,08-0,14–3,8––-0,8–
-45-0,2-0,49-0,59-0,11-0,14-0,34-0,440,25-0,02–4,86––-0,66–
-400,05-0,36-0,480,320,30-0,16-0,280,730,39-0,716,090,12–-0,62–
-350,25-0,18-0,320,680,64-0,06-0,241,220,77-0,627,510,37–-0,4–
-300,640,00-0,151,040,980,370,191,711,15-0,539,120,68–-0,2–
-251,050,26-0,061,531,450,750,552,351,67-0,3810,961,03–-0,10,06
-201,460,510,332,021,911,120,902,982,18-0,2713,041,44–0,20,32
-152,010,850,672,672,531,641,413,852,86-0,1815,371,91–0,40,62
-102,551,191,013,323,142,161,914,723,540,0917,962,4500,80,98
-53,271,641,474,183,942,872,65,854,420,3320,853,060,221,11,4
03,982,081,935,034,733,573,296,985,290,57243,750,471,61,88
54,892,662,546,115,734,434,228,376,400,8927,544,520,752,12,43
105,803,233,147,186,735,285,159,767,511,2131,375,381,082,63,07
156,953,953,938,527,976,466,3611,568,881,6235,566,331,463,33,78
208,104,674,729,869,207,637,5713,3510,252,0240,117,391,94,04,59
259,55,395,7111,510,709,149,1215,0011,942,5445,038,552,384,85,5
3010,906,456,7013,1412,1910,6510,6716,6513,633,05–9,822,945,76,51
3512,607,537,9315,1313,9812,4512,6119,7815,693,69–11,213,556,77,64
4014,308,609,1617,1115,7714,2514,5522,9017,744,32–12,734,257,88,88
4516,310,2510,6719,5117,8916,4816,9426,220,255,09–14,385,029,110,26
5018,3011,9012,1821,9020,0118,7019,3329,5022,755,86–16,165,8710,411,76
5520,7513,0814,0024,7622,5121,4522,24–25,806,79–18,086,8111,913,41
6023,2014,2515,8127,6225,0124,2025,14–28,857,72–20,147,8513,615,2
7029,0017,8520,16–30,92–32,12––9,91–24,7210,2317,319,26
80–22,0425,32–––40,40––––29,9413,0721,523,99
90–26,8831,43–––50,14––––35,8216,4–29,43

Современные озонобезопасные фреоны являются уникальными смесями, молекулярная структура которых является продуктом взаимодействия нескольких типов веществ.

На данный момент, R134A и R-410A — это самые распространенные типы безопасных фреонов. Первый изначально разрабатывался с целью функционального замещения R22.

Однако, получить одинаковую температуру испарения всех компонентов к сожалению не получилось. Вследствие этого, при критической потере вещества приходится совершать полную замену фреона в холодильной системе, поскольку естественные потери не выходит полностью восполнить непосредственной дозаправкой хладагента.

R-410A — отличается от своего аналога тем, что он демонстрирует одинаковые показатели испарения компонентов. Однако, его использование усугубляется тем, что он обладает вдвое большей температурой кипения. Из-за этого, рабочее давление холодильного оборудования увеличилось до отметки в 28 атмосфер. Наличие прямо пропорциональной зависимости уровня давления от температуры хладагента исключает возможность эксплуатации данного вещества в системах кондиционирования, которые разрабатывались под R22. При использовании R-410A в современных моделях, необходимо эксплуатировать более прочные материалы изготовления, а также производить увеличение общего показателя мощности в холодильных компрессорах.

Для более полного представления о технологических и эксплуатационных свойствах фреона, необходимо ознакомиться с его строением на молекулярном уровне. Данная информация позволит вам разбираться в технологических нюансах, связанных с эксплуатацией фреона в холодильных системах.

Фреон: физические свойства вещества

Молекулярный состав играет основную роль, от которой зависит температура кипения фреона находится. Следует отметить, что возникновение большего уровня давления в холодильной системе, вместе с большим количеством вещества, перешедшего в газообразное состояние зависит только от значения температуры кипения.

Она находится со всеми перечисленными показателями в пропорциональной связи: с ее ростом, остальные элементы будут демонстрировать увеличенные значения.

Не для кого не секрет, что наличие высокого давления подразумевает завышенные требования к конструкционным и техническим показателям холодильной установки: качеству шлангов,труб, показателю мощности компрессора, уровню прочности трассы прокачки фреона, материалу изготовления и т. д.

Стоит также отметить, что в странах СНГ, R22 является самым распространенным типом фреона. Большинство ведущих государств перешли на более озонобезопасные вещества, однако наши регионы по прежнему эксплуатируют данный вид хладагента в холодильном оборудовании.

В том случае, если представить R22 в виде условной единицы отсчета, то можно увидеть, что 16-ти атмосфер полностью хватит для поддержания нормальных рабочих условий системы охлаждения. Опираясь на полученную информацию, специализированные компании-производители разрабатывали конструкции многих моделей кондиционеров, холодильников, компрессоров и т.д. Именно зависимость уровня давления от наличия температуры хладагента и послужила основным ориентиром для реализации всех проектов по созданию холодильных систем.

На протяжении всего пути развития холодильных агрегатов, появилось порядка 40 разнообразных типов фреонов, при этом, каждое вещество обладает различными физическими свойствами (температура конденсации и собственная температура кипения). Следует отметить, что давление внутри охладительного оборудования возникает в тот момент, когда фреон изначально приобретает, а затем полностью утрачивает состояние газа. Зависимость температуры кипения и последующей степени конденсации, можно пронаблюдать в следующем графике:

Указано относительное давление

в bar.
R22 —

по данным Du Pont de Nemours

R404a —

по данным Elf Atochem

R507 —

по

данным ICI
Остальные —

по данным «Учебник по холодильной технике» Польман


Онлайн калькулятор

Компания Domxoloda предоставляет онлайн калькулятор, который осуществляет расчет давления, в зависимости от типа фреона и его температуры. Для этого вам необходимо нажать на соответствующий вид хладагента и с помощью ползунка выставить нужное значение температуры фреона. Благодаря функциональным свойствам нашего онлайн калькулятора, вы сэкономите свое время на подсчет необходимых параметров, опираясь на которые вы будете совершать заправку собственной холодильной системы.

Характеристики хладагента R22 на линии насыщения

Температура, 0C Давление, 105 Па Удельный объем Плотность Удельная энтальпия, кДж/кг Удельная теплота парообразования, кДж/кг Удельная энтропия, кДж/(кг*К)
абсолютное манометрическое жидкости, дм3/кг пара, дм3/кг жидкости, кг/дм3 пара, кг/м3 жидкости пара жидкости пара
-100 0,020 -0,993 0,636 8,008 1,570 0,124 95,87 359,35 263,48 0,5310 2,0526
-90 0,048 -0,965 0,647 3,581 1,545 0,279 105,32 364,23 258,91 0,5840 1,9976
-80 0,104 -0,909 0,658 1,763 1,519 0,567 114,90 369,15 254,25 0,6349 1,9512
-70 0,205 -0,808 0,669 0,9409 1,493 1,062 124,66 374,08 249,42 0,6841 1,9118
-60 0,374 -0,639 0,682 0,5372 1,466 1,861 134,63 378,98 244,35 0,7320 1,8783
-50 0,643 -0,370 0,695 0,3246 1,438 3,080 144,85 383,81 238,96 0,7788 1,8496
-41 1,002 -0,011 0,707 0,2149 1,412 4,653 154,27 388,05 233,78 0,8200 1,8270
-40 1,049 +0,036 0,709 0,2057 1,409 4,861 155,32 388,52 233,20 0,8245 1,8247
-30 1,635 +0,622 0,724 0,1358 1,380 7,363 166,07 393,07 227,00 0,8695 1,8030
-20 2,448 + 1,435 0,740 0,09284 ,349 10,771 177,10 397,42 220,32 0,9137 1,7840
-10 3,543 +2,530 0,758 0,06534 ,317 15,304 188,40 401,53 213,13 0,9572 1,7670
0 4,976 +3,963 0,778 0,04714 ,284 21,213 200,00 405,36 205,36 1,0000 1,7518
10 6,807 +5,794 0,800 0,03471 ,250 28,810 211,90 408,86 196,96 1,0423 1,7378
20 9,099 +8,086 0,824 0,02600 ,213 38,461 224,14 411,97 187,83 1,0841 1,7248
30 11,92 + 10,90 0,851 0,01974 ,173 50,658 236,75 414,62 177,87 1,1256 1,7123
40 15,34 + 14,32 0,883 0,01514 ,131 66,050 249,81 416,69 166,88 1,1670 1,6999
50 19,42 + 18,40 0,921 0,01167 ,084 85,689 263,43 418,01 154,58 1,2087 1,6870
60 24,27 +23,25 0,968 0,009001 ,032 111,098 277,81 418,30 140,49 1,2511 1,6728
70 29,96 +28,94 1,030 0,006889 0,970 145,158 293,30 417,07 123,77 1,2952 1,6559
80 36,62 +35,60 1,118 0,005149 0,894 194,212 310,74 413,22 102,48 1,3432 1,6334
90 44,43 43,41 1,282 0,003564 0,780 280,583 332,99 403,03 70,04 1,4027 1,5956

Принципы работы холодильной машины – УКЦ

Основные понятия, связанные с работой холодильной машины

Охлаждение в кондиционерах производится за счет поглощения тепла при кипении жидкости. Когда мы говорим о кипящей жидкости, мы, естественно, думаем, что она горячая. Однако это не совсем верно.

Во-первых, температура кипения жидкости зависит от давления окружающей среды. Чем выше давление, тем выше температура кипения, и наоборот: чем ниже давление, тем ниже температура кипения. При нормальном атмосферном давлении, равном 760 мм рт.ст. (1 атм), вода кипит при плюс 100°С, но если давление пониженное, как например в горах на высоте 7000-8000 м, вода начнет кипеть уже при температуре плюс 40-60°С.

Во-вторых, при одинаковых условиях разные жидкости имеют различные температуры кипения.

Например, фреон R-22, широко используемый в холодильной технике, при нормальном атмосферном давлении имеет температуру кипения минус 4°,8°С.

Если жидкий фреон находится в открытом сосуде, то есть при атмосферном давлении и температуре окружающей среды, то он немедленно вскипает, поглощая при этом большое количество тепла из окружающей среды или любого материала, с которым находится в контакте. В холодильной машине фреон кипит не в открытом сосуде, а в специальном теплообменнике, называемом испарителем. При этом кипящий в трубках испарителя фреон активно поглощает тепло от воздушного потока, омывающего наружную, как правило, оребренную поверхность трубок.

Рассмотрим процесс конденсации паров жидкости на примере фреона R-22. Температура конденсации паров фреона, так же, как и температура кипения, зависит от давления окружающей среды. Чем выше давление, тем выше температура конденсации. Так, например, конденсация паров фреона R-22 при давлении 23 атм начинается уже при температуре плюс 55°С. Процесс конденсации фреоновых паров, как и любой другой жидкости, сопровождается выделением большого количества тепла в окружающую среду или, применительно к холодильной машине, передачей этого тепла потоку воздуха или жидкости в специальном теплообменнике, называемом конденсатором.

Естественно, чтобы процесс кипения фреона в испарителе и охлаждения воздуха, а также процесс конденсации и отвод тепла в конденсаторе были непрерывными, необходимо постоянно “подливать” в испаритель жидкий фреон, а в конденсатор постоянно подавать пары фреона. Такой непрерывный процесс (цикл) осуществляется в холодильной машине.

Наиболее обширный класс холодильных машин базируется на компрессионном цикле охлаждения, основными конструктивными элементами которого являются компрессор, испаритель, конденсатор и регулятор потока (капиллярная трубка), соединенные трубопроводами и представляющие собой замкнутую систему, в которой циркуляцию хладагента (фреона) осуществляет компрессор. Кроме обеспечения циркуляции, компрессор поддерживает в конденсаторе (на линии нагнетания) высокое давление порядка 20-23 атм.

Теперь, когда рассмотрены основные понятия, связанные с работой холодильной машины, перейдем к более подробному рассмотрению схемы компрессионного цикла охлаждения, конструктивному исполнению и функциональному назначению отдельных узлов и элементов.

Схема компрессионного цикла охлаждения

Кондиционер — это та же холодильная машина, предназначенная для тепловлажностной обработки воздушного потока. Кроме того, кондиционер обладает существенно большими возможностями, более сложной конструкцией и многочисленными дополнительными опциями. Обработка воздуха предполагает придание ему определенных кондиций, таких как температура и влажность, а также направление движения и подвижность (скорость движения). Остановимся на принципе работы и физических процессах, происходящих в холодильной машине (кондиционере). Охлаждение в кондиционере обеспечивается непрерывной циркуляцией, кипением и конденсацией хладагента в замкнутой системе. Кипение хладагента происходит при низком давлении и низкой температуре, а конденсация — при высоком давлении и высокой температуре. Принципиальная схема компрессионного цикла охлаждения показана на рис. 1.



Рис. 1. Схема компрессионного цикла охлаждения



Начнем рассмотрение работы цикла с выхода испарителя (участок 1-1). Здесь хладагент находится в парообразном состоянии с низким давлением и температурой.

Парообразный хладагент всасывается компрессором, который повышает его давление до 15-25 атм и температуру до плюс 70-90°С (участок 2-2).

Далее в конденсаторе горячий парообразный хладагент охлаждается и конденсируется, то есть переходит в жидкую фазу. Конденсатор может быть либо с воздушным, либо с водяным охлаждением в зависимости от типа холодильной системы.

На выходе из конденсатора (точка 3) хладагент находится в жидком состоянии при высоком давлении. Размеры конденсатора выбираются таким образом, чтобы газ полностью сконденсировался внутри конденсатора. Поэтому температура жидкости на выходе из конденсатора оказывается несколько ниже температуры конденсации. Переохлаждение в конденсаторах с воздушным охлаждением обычно составляет примерно плюс 4-7°С.

При этом температура конденсации примерно на 10-20°С выше температуры атмосферного воздуха.

Затем хладагент в жидкой фазе при высокой температуре и давлении поступает в регулятор потока, где давление смеси резко уменьшается, часть жидкости при этом может испариться, переходя в парообразную фазу. Таким образом, в испаритель попадает смесь пара и жидкости (точка 4).

Жидкость кипит в испарителе, отбирая тепло от окружающего воздуха, и вновь переходит в парообразное состояние.

Размеры испарителя выбираются таким образом, чтобы жидкость полностью испарилась внутри испарителя. Поэтому температура пара на выходе из испарителя оказывается выше температуры кипения, происходит так называемый перегрев хладагента в испарителе. В этом случае даже самые маленькие капельки хладагента испаряются и в компрессор не попадает жидкость. Следует отметить, что в случае попадания жидкого хладагента в компрессор, так называемого “гидравлического удара”, возможны повреждения и поломки клапанов и других деталей компрессора.

Перегретый пар выходит из испарителя (точка 1), и цикл возобновляется.

Таким образом, хладагент постоянно циркулирует по замкнутому контуру, меняя свое агрегатное состояние с жидкого на парообразное и наоборот.

Все компрессионные циклы холодильных машин включают два определенных уровня давления. Граница между ними проходит через нагнетательный клапан на выходе компрессора с одной стороны и выход из регулятора потока (из капиллярной трубки) с другой стороны.

Нагнетательный клапан компрессора и выходное отверстие регулятора потока являются разделительными точками между сторонами высокого и низкого давлений в холодильной машине.

На стороне высокого давления находятся все элементы, работающие при давлении конденсации.

На стороне низкого давления находятся все элементы, работающие при давлении испарения.

Несмотря на то, что существует много типов компрессионных холодильных машин, принципиальная схема цикла в них практически одинакова.

Теоретический и реальный цикл охлаждения.

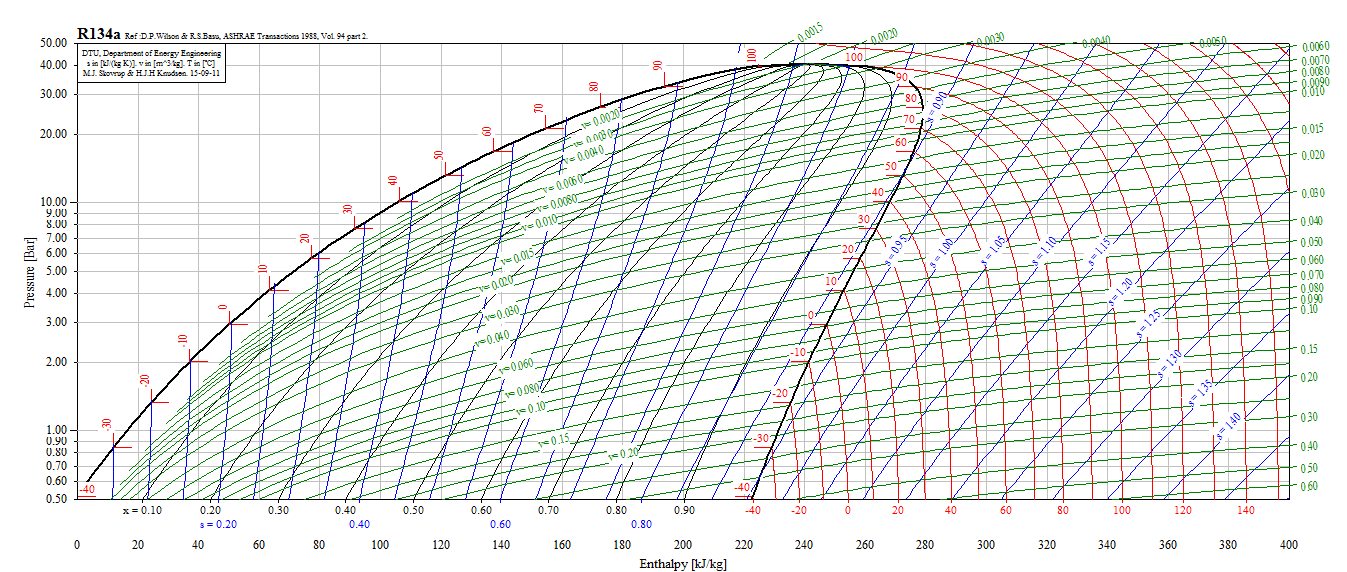

Цикл охлаждения можно представить графически в виде диаграммы зависимости абсолютного давления и теплосодержания (энтальпии). На диаграмме (рис. 2) представлена характерная кривая отображающая процесс насыщения хладагента.

Левая часть кривой соответствует состоянию насыщенной жидкости, правая часть — состоянию насыщенного пара. Две кривые соединяются в центре в так называемой “критической точке”, где хладагент может находиться как в жидком, так и в парообразном состоянии. Зоны слева и справа от кривой соответствуют переохлажденной жидкости и перегретому пару. Внутри кривой линии помещается зона, соответствующая состоянию смеси жидкости и пара.

Рассмотрим схему теоретического (идеального) цикла охлаждения с тем, чтобы лучше понять действующие факторы (рис. 3).

Рассмотрим наиболее характерные процессы, происходящие в компрессионном цикле охлаждения.

Сжатие пара в компрессоре.

Холодный парообразный насыщенный хладагент поступает в компрессор (точка С`). В процессе сжатия повышаются его давление и температура (точка D). Теплосодержание также повышается на величину, определяемую отрезком НС`-HD, то есть проекцией линии C`-D на горизонтальную ось.

Конденсация.

В конце цикла сжатия (точка D) горячий пар поступает в конденсатор, где начинается его конденсация и переход из состояния горячего пара в состояние горячей жидкости. Этот переход в новое состояние происходит при неизменных давлении и температуре. Следует отметить, что, хотя температура смеси остается практически неизменной, теплосодержание уменьшается за счет отвода тепла от конденсатора и превращения пара в жидкость, поэтому он отображается на диаграмме в виде прямой, параллельной горизонтальной оси.



Риc. 2. Диаграмма давления и теплосодержания
Рис. 3. Изображение теоретического цикла сжатия на диаграмме “Давление и теплосодержание”



Процесс в конденсаторе происходит в три стадии: снятие перегрева (D-E), собственно конденсация (Е-А) и переохлаждение жидкости (А-А`).

Рассмотрим кратко каждый этап.

Снятие перегрева (D-E).

Это первая фаза, происходящая в конденсаторе, и в течение ее температура охлаждаемого пара снижается до температуры насыщения или конденсации. На этом этапе происходит лишь отъем излишнего тепла и не происходит изменение агрегатного состояния хладагента.

На этом участке снимается примерно 10-20% общего теплосъема в конденсаторе.

Конденсация (Е-А).

Температура конденсации охлаждаемого пара и образующейся жидкости сохраняется постоянной на протяжении всей этой фазы. Происходит изменение агрегатного состояния хладагента с переходом насыщенного пара в состояние насыщенной жидкости. На этом участке снимается 60-80% теплосъема.

Переохлаждение жидкости (А-А`).

На этой фазе хладагент, находящийся в жидком состоянии, подвергается дальнейшему охлаждению, в результате чего его температура понижается. Получается переохлажденная жидкость (по отношению к состоянию насыщенной жидкости) без изменения агрегатного состояния.

Переохлаждение хладагента дает значительные энергетические преимущества: при нормальном функционировании понижение температуры хладагента на один градус соответствует повышению мощности холодильной машины примерно на 1% при том же уровне энергопотребления.

Количество тепла, выделяемого в конденсаторе.

Участок D-A` соответствует изменению теплосодержания хладагента в конденсаторе и характеризует количество тепла, выделяемого в конденсаторе.

Регулятор потока (А`-B).

Переохлажденная жидкость с параметрами в точке А` поступает на регулятор потока (капиллярную трубку или терморегулирующий расширительный клапан), где происходит резкое снижение давления. Если давление за регулятором потока становится достаточно низким, то кипение хладагента может происходить непосредственно за регулятором, достигая параметров точки В.

Испарение жидкости в испарителе (В-C).

Смесь жидкости и пара (точка В) поступает в испаритель, где она поглощает тепло от окружающей среды (потока воздуха) и переходит полностью в парообразное состояние (точка С). Процесс идет при постоянной температуре, но с увеличением теплосодержания.

Как уже говорилось выше, парообразный хладагент несколько перегревается на выходе испарителя. Главная задача фазы перегрева (С-С`) — обеспечение полного испарения остающихся капель жидкости, чтобы в компрессор поступал только парообразный хладагент. Для этого требуется повышение площади теплообменной поверхности испарителя на 2-3% на каждые 0,5°С перегрева. Поскольку обычно перегрев соответствуют 5-8°С, то увеличение площади поверхности испарителя может составлять около 20%, что безусловно оправдано, так как увеличивает эффективность охлаждения.

Количество тепла, поглощаемого испарителем.

Участок HB-НС` соответствует изменению теплосодержания хладагента в испарителе и характеризует количество тепла, поглощаемого испарителем.

Реальный цикл охлаждения.

В действительности в результате потерь давления, возникающих на линии всасывания и нагнетания, а также в клапанах компрессора, цикл охлаждения отображается на диаграмме несколько иным образом (рис. 4).

Из-за потерь давления на входе (участок C`-L) компрессор должен производить всасывание при давлении ниже давления испарения.

С другой стороны, из-за потерь давления на выходе (участок М-D`), компрессор должен сжимать парообразный хладагент до давлений выше давления конденсации.

Необходимость компенсации потерь увеличивает работу сжатия и снижает эффективность цикла.

Помимо потерь давления в трубопроводах и клапанах, на отклонение реального цикла от теоретического влияют также потери в процессе сжатия.



Рис. 4. Изображение цикла реального сжатия на диаграмме “Давление-теплосодержание” C`L: потеря давления при всасывании MD: потеря давления при выходе HDHC`: теоретический термический эквивалент сжатия HD`HC`: реальный термический эквивалент сжатия C`D: теоретическое сжатие LM: реальное сжатие



Во-первых, процесс сжатия в компрессоре отличается от адиабатического, поэтому реальная работа сжатия оказывается выше теоретической, что также ведет к энергетическим потерям.

Во-вторых, в компрессоре имеются чисто механические потери, приводящие к увеличению потребной мощности электродвигателя компрессора и увеличению работы сжатия.

В третьих, из-за того, что давление в цилиндре компрессора в конце цикла всасывания всегда ниже давления пара перед компрессором (давления испарения), также уменьшается производительность компрессора. Кроме того, в компрессоре всегда имеется объем, не участвующий в процессе сжатия, например, объем под головкой цилиндра.

Оценка эффективности цикла охлаждения

Эффективность цикла охлаждения обычно оценивается коэффициентом полезного действия или коэффициентом термической (термодинамической) эффективности.

Коэффициент эффективности может быть вычислен как соотношение изменения теплосодержания хладагента в испарителе (НС-НВ) к изменению теплосодержания хладагента в процессе сжатия (НD-НС).

Фактически он представляет собой соотношение холодильной мощности и электрической мощности, потребляемой компрессором.

Причем он не является показателем производительности холодильной машины, а представляет собой сравнительный параметр при оценке эффективности процесса передачи энергии. Так, например, если холодильная машина имеет коэффициент термической эффективности, равный 2,5, то это означает, что на каждую единицу электроэнергии, потребляемую холодильной машиной, производится 2,5 единицы холода.





Хладагент, фреон, хладон R22. Давление/Энтальпия/Температура, свойства жидкого и пара. Давление, Плотность, Энтальпия, Энтропия, Теплоемкость, Показатель адиабаты, Скорость звука, Вязкость, Теплопроводность, Поверхностное натяжение. -100/+96,15°C

Раздел недели: Обезжиривающие водные растворы и органические растворители. Составы для очистки и обезжиривания поверхности.


Поиск на сайте DPVA

Поставщики оборудования

Полезные ссылки

О проекте

Обратная связь

Ответы на вопросы.

Оглавление

Таблицы DPVA.ru – Инженерный Справочник



Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Рабочие среды/ / Холодильные агенты. Хладоны. Фреоны. Хладагенты. Refrigerants./ / Хладагент, фреон, хладон (Холодильный агент) R22 – Дифторхлорметан (CF2ClH) / / Хладагент, фреон, хладон R22. Давление/Энтальпия/Температура, свойства жидкого и пара. Давление, Плотность, Энтальпия, Энтропия, Теплоемкость, Показатель адиабаты, Скорость звука, Вязкость, Теплопроводность, Поверхностное натяжение. -100/+96,15°C

Поделиться:

Хладагент, фреон, хладон (Холодильный агент) R22 – Дифторхлорметан = Chlorodifluoromethane (CHClF2) Диаграмма Давление/Энтальпия/Температура, термофизические свойства жидкого на линии насыщения и насыщенного пара.

Давление, Плотность, Удельный объем, Энтальпия, Энтропия, Теплоемкость, Показатель адиабаты, Скорость звука, Вязкость, Теплопроводность, Поверхностное натяжение/ -100/+96,15°C

T°,C

Давление, МПа

Плотность,    кг/м3

Удельный объем,
м3/кг

Энтальпия,  кДж/кг

Энтропия, кДж/(кг*K)

Теплоемкость Cp, кДж/(кг* K)

Показатель адиабаты =
Cp /Cv

Скорость звука, м/с

Вязкость абс. , мПа*с=сПуаз

Теплопроводность
мВт/(м* K)

Поверхностное натяжение, мН/м

T,°C

Жидкость

  Пар

Liquid

Пар

Жидкость

Пар

Жидкость

Пар

Пар

Жидкость

Пар

Жидкость

Пар

Жидкость

Пар

–100

0,00201

1571,3

8,26600

90,71

358,97

0,5050

2,0543

1,061

0,497

1,243

1127

143,6

845,8

7,25

143,1

4,46

28,12

–100

–90

0,00481

1544,9

3,64480

101,32

363,85

0,5646

1,9980

1,061

0,512

1,237

1080

147,0

699,4

7,67

137,8

4,84

26,36

–90

–80

0,01037

1518,2

1,77820

111,94

368,77

0,6210

1,9508

1,062

0,528

1,233

1033

150,3

591,0

8,09

132,6

5,25

24,63

–80

–70

0,02047

1491,2

0,94342

122,58

373,70

0,6747

1,9108

1,065

0,545

1,231

986

153,3

507,6

8,52

127,6

5,68

22,92

–70

–60

0,03750

1463,7

0,53680

133,27

378,59

0,7260

1,8770

1,071

0,564

1,230

940

156,0

441,4

8,94

122,6

6,12

21,24

–60

–50

0,06453

1435,6

0,32385

144,03

383,42

0,7752

1,8480

1,079

0,585

1,232

893

158,3

387,5

9,36

117,8

6,59

19,58

–50

–48

0,07145

1429,9

0,29453

146,19

384,37

0,7849

1,8428

1,081

0,589

1,233

884

158,7

377,8

9,45

116,9

6,69

19,25

–48

–46

0,07894

1424,2

0,26837

148,36

385,32

0,7944

1,8376

1,083

0,594

1,234

875

159,1

368,6

9,53

115,9

6,79

18,92

–46

–44

0,08705

1418,4

0,24498

150,53

386,26

0,8039

1,8327

1,086

0,599

1,235

865

159,5

359,6

9,62

115,0

6,89

18,59

–44

–42

0,09580

1412,6

0,22402

152,70

387,20

0,8134

1,8278

1,088

0,603

1,236

856

159,9

351,0

9,70

114,0

6,99

18,27

–42

–40. 81b

0,10132

1409,2

0,21260

154,00

387,75

0,8189

1,8250

1,090

0,606

1,236

851

160,1

346,0

9,75

113,5

7,05

18,08

–40.81

–40

0,10523

1406,8

0,20521

154,89

388,13

0,8227

1,8231

1,091

0,608

1,237

847

160,3

342,6

9,79

113,1

7,09

17,94

–40

–38

0,11538

1401,0

0,18829

157,07

389,06

0,8320

1,8186

1,093

0,613

1,238

838

160,6

334,5

9,87

112,2

7,19

17,62

–38

–36

0,12628

1395,1

0,17304

159,27

389,97

0,8413

1,8141

1,096

0,619

1,239

828

160,9

326,7

9,96

111,2

7,29

17,30

–36

–34

0,13797

1389,1

0,15927

161,47

390,89

0,8505

1,8098

1,099

0,624

1,241

819

161,2

319,1

10,04

110,3

7,40

16,98

–34

–32

0,15050

1383,2

0,14682

163,67

391,79

0,8596

1,8056

1,102

0,629

1,242

810

161,5

311,7

10,12

109,4

7,51

16,66

–32

–30

0,16389

1377,2

0,13553

165,88

392,69

0,8687

1,8015

1,105

0,635

1,244

800

161,8

304,6

10,21

108,5

7,61

16,34

–30

–28

0,17819

1371,1

0,12528

168,10

393,58

0,8778

1,7975

1,108

0,641

1,246

791

162,0

297,7

10,29

107,5

7,72

16,02

–28

–26

0,19344

1365,0

0,11597

170,33

394,47

0,8868

1,7937

1,112

0,646

1,248

782

162,3

291,0

10,38

106,6

7,83

15,70

–26

–24

0,20968

1358,9

0,10749

172,56

395,34

0,8957

1,7899

1,115

0,653

1,250

772

162,5

284,4

10,46

105,7

7,94

15,39

–24

–22

0,22696

1352,7

0,09975

174,80

396,21

0,9046

1,7862

1,119

0,659

1,253

763

162,7

278,1

10,55

104,8

8,06

15,07

–22

–20

0,24531

1346,5

0,09268

177,04

397,06

0,9135

1,7826

1,123

0,665

1,255

754

162,8

271,9

10,63

103,9

8,17

14,76

–20

–18

0,26479

1340,3

0,08621

179,30

397,91

0,9223

1,7791

1,127

0,672

1,258

744

163,0

265,9

10,72

103,0

8,29

14,45

–18

–16

0,28543

1334,0

0,08029

181,56

398,75

0,9311

1,7757

1,131

0,678

1,261

735

163,1

260,1

10,80

102,1

8,40

14,14

–16

–14

0,30728

1327,6

0,07485

183,83

399,57

0,9398

1,7723

1,135

0,685

1,264

726

163,2

254,4

10,89

101,1

8,52

13,83

–14

–12

0,33038

1321,2

0,06986

186,11

400,39

0,9485

1,7690

1,139

0,692

1,267

716

163,3

248,8

10,98

100,2

8,65

13,52

–12

–10

0,35479

1314,7

0,06527

188,40

401,20

0,9572

1,7658

1,144

0,699

1,270

707

163,3

243,4

11,06

99,3

8,77

13,21

–10

–8

0,38054

1308,2

0,06103

190,70

401,99

0,9658

1,7627

1,149

0,707

1,274

697

163,4

238,1

11,15

98,4

8,89

12,91

–8

–6

0,40769

1301,6

0,05713

193,01

402,77

0,9744

1,7596

1,154

0,715

1,278

688

163,4

233,0

11,24

97,5

9,02

12,60

–6

–4

0,43628

1295,0

0,05352

195,33

403,55

0,9830

1,7566

1,159

0,722

1,282

679

163,4

227,9

11,32

96,6

9,15

12,30

–4

–2

0,46636

1288,3

0,05019

197,66

404,30

0,9915

1,7536

1,164

0,731

1,287

669

163,4

223,0

11,41

95,7

9,28

12,00

–2

0,49799

1281,5

0,04710

200,00

405,05

1,0000

1,7507

1,169

0,739

1,291

660

163,3

218,2

11,50

94,8

9,42

11,70

2

0,53120

1274,7

0,04424

202,35

405,78

1,0085

1,7478

1,175

0,748

1,296

650

163,2

213,5

11,59

93,9

9,56

11,40

2

4

0,56605

1267,8

0,04159

204,71

406,50

1,0169

1,7450

1,181

0,757

1,301

641

163,1

208,9

11,68

93,1

9,70

11,10

4

6

0,60259

1260,8

0,03913

207,09

407,20

1,0254

1,7422

1,187

0,766

1,307

632

163,0

204,4

11,77

92,2

9,84

10,81

6

8

0,64088

1253,8

0,03683

209,47

407,89

1,0338

1,7395

1,193

0,775

1,313

622

162,8

200,0

11,86

91,3

9,99

10,51

8

10

0,68095

1246,7

0,03470

211,87

408,56

1,0422

1,7368

1,199

0,785

1,319

613

162,6

195,7

11,96

90,4

10,14

10,22

10

T°,C

Давление, МПа

Плотность,    кг/м3

Удельный объем,
м3/кг

Энтальпия,  кДж/кг

Энтропия, кДж/(кг*K)

Теплоемкость Cp, кДж/(кг* K)

Показатель адиабаты =
Cp /Cv

Скорость звука, м/с

Вязкость абс. , мПа*с=сПуаз

Теплопроводность
мВт/(м* K)

Поверхностное натяжение, мН/м

T,°C

Жидкость

  Пар

Liquid

Пар

Жидкость

Пар

Жидкость

Пар

Пар

Жидкость

Пар

Жидкость

Пар

Жидкость

Пар

12

0,72286

1239,5

0,03271

214,28

409,21

1,0505

1,7341

1,206

0,795

1,326

603

162,4

191,5

12,05

89,5

10,29

9,93

12

14

0,76668

1232,2

0,03086

216,70

409,85

1,0589

1,7315

1,213

0,806

1,333

594

162,2

187,3

12,14

88,6

10,45

9,64

14

16

0,81244

1224,9

0,02912

219,14

410,47

1,0672

1,7289

1,220

0,817

1,340

584

161,9

183,2

12,24

87,7

10,61

9,35

16

18

0,86020

1217,4

0,02750

221,59

411,07

1,0755

1,7263

1,228

0,828

1,348

575

161,6

179,2

12,33

86,8

10,77

9,06

18

20

0,91002

1209,9

0,02599

224,06

411,66

1,0838

1,7238

1,236

0,840

1,357

565

161,3

175,3

12,43

85,9

10,95

8,78

20

22

0,96195

1202,3

0,02457

226,54

412,22

1,0921

1,7212

1,244

0,853

1,366

555

161,0

171,5

12,53

85,0

11,12

8,50

22

24

1,01600

1194,6

0,02324

229,04

412,77

1,1004

1,7187

1,252

0,866

1,375

546

160,6

167,7

12,63

84,1

11,30

8,22

24

26

1,07240

1186,7

0,02199

231,55

413,29

1,1086

1,7162

1,261

0,879

1,385

536

160,2

163,9

12,74

83,2

11,49

7,94

26

28

1,13090

1178,8

0,02082

234,08

413,79

1,1169

1,7136

1,271

0,893

1,396

527

159,7

160,3

12,84

82,3

11,69

7,66

28

30

1,19190

1170,7

0,01972

236,62

414,26

1,1252

1,7111

1,281

0,908

1,408

517

159,2

156,7

12,95

81,4

11,89

7,38

30

32

1,25520

1162,6

0,01869

239,19

414,71

1,1334

1,7086

1,291

0,924

1,420

507

158,7

153,1

13,06

80,5

12,10

7,11

32

34

1,32100

1154,3

0,01771

241,77

415,14

1,1417

1,7061

1,302

0,940

1,434

497

158,2

149,6

13,17

79,6

12,31

6,84

34

36

1,38920

1145,8

0,01679

244,38

415,54

1,1499

1,7036

1,314

0,957

1,448

487

157,6

146,1

13,28

78,7

12,54

6,57

36

38

1,46010

1137,3

0,01593

247,00

415,91

1,1582

1,7010

1,326

0,976

1,463

478

157,0

142,7

13,40

77,8

12,77

6,30

38

40

1,53360

1128,5

0,01511

249,65

416,25

1,1665

1,6985

1,339

0,995

1,480

468

156,4

139,4

13,52

76,9

13,02

6,04

40

42

1,60980

1119,6

0,01433

252,32

416,55

1,1747

1,6959

1,353

1,015

1,498

458

155,7

136,1

13,64

76,0

13,28

5,77

42

44

1,68870

1110,6

0,01360

255,01

416,83

1,1830

1,6933

1,368

1,037

1,517

448

155,0

132,8

13,77

75,1

13,55

5,51

44

46

1,77040

1101,4

0,01291

257,73

417,07

1,1913

1,6906

1,384

1,061

1,538

437

154,2

129,5

13,90

74,1

13,83

5,25

46

48

1,85510

1091,9

0,01226

260,47

417,27

1,1997

1,6879

1,401

1,086

1,561

427

153,4

126,3

14,04

73,2

14,13

5,00

48

50

1,94270

1082,3

0,01163

263,25

417,44

1,2080

1,6852

1,419

1,113

1,586

417

152,6

123,1

14,18

72,3

14,45

4,74

50

52

2,03330

1072,4

0,01104

266,05

417,56

1,2164

1,6824

1,439

1,142

1,614

407

151,7

120,0

14,32

71,4

14,78

4,49

52

54

2,12700

1062,3

0,01048

268,89

417,63

1,2248

1,6795

1,461

1,173

1,644

396

150,8

116,9

14,47

70,4

15,14

4,24

54

56

2,22390

1052,0

0,00995

271,76

417,66

1,2333

1,6766

1,485

1,208

1,677

386

149,8

113,8

14,63

69,5

15,52

4,00

56

58

2,32400

1041,3

0,00944

274,66

417,63

1,2418

1,6736

1,511

1,246

1,714

375

148,8

110,7

14,80

68,6

15,92

3,75

58

60

2,42750

1030,4

0,00896

277,61

417,55

1,2504

1,6705

1,539

1,287

1,755

364

147,7

107,6

14,98

67,6

16,36

3,51

60

65

2,70120

1001,4

0,00785

285,18

417,06

1,2722

1,6622

1,626

1,413

1,881

337

144,9

100,0

15,46

65,3

17,61

2,92

65

70

2,99740

969,7

0,00685

293,10

416,09

1,2945

1,6529

1,743

1,584

2,056

309

141,7

92,4

16,02

62,9

19,16

2,36

70

75

3,31770

934,4

0,00595

301,46

414,49

1,3177

1,6424

1,913

1,832

2,315

280

138,1

84,6

16,70

60,6

21,16

1,82

75

80

3,66380

893,7

0,00512

310,44

412,01

1,3423

1,6299

2,181

2,231

2,735

249

134,2

76,6

17,55

58,6

23,87

1,30

80

85

4,03780

844,8

0,00434

320,38

408,19

1,3690

1,6142

2,682

2,984

3,532

215

129,7

68,1

18,71

57,4

27,82

0,83

85

90

4,44230

780,1

0,00356

332,09

401,87

1,4001

1,5922

3,981

4,975

5,626

177

124,6

58,3

20,48

59,3

34,55

0,40

90

95

4,88240

662,9

0,00262

349,56

387,28

1,4462

1,5486

17,31

25,29

26,43

128

118,0

44,4

24,76

83,5

59,15

0,05

95

96. 15c

4,99000

523,8

0,00191

366,90

366,90

1,4927

1,4927

∞

∞

∞

0,0

—

—

∞

∞

0,00

96,15

T°,C

Давление, МПа

Плотность,    кг/м3

Удельный объем,
м3/кг

Энтальпия,  кДж/кг

Энтропия, кДж/(кг*K)

Теплоемкость Cp, кДж/(кг* K)

Показатель адиабаты =
Cp /Cv

Скорость звука, м/с

Вязкость абс. , мПа*с=сПуаз

Теплопроводность
мВт/(м* K)

Поверхностное натяжение, мН/м

T,°C

Жидкость

  Пар

Liquid

Пар

Жидкость

Пар

Жидкость

Пар

Пар

Жидкость

Пар

Жидкость

Пар

Жидкость

Пар

*Температуры по шкале ITS-90  / b: тепература кипения при НУ   / c: критическая точка

Данные – в основном, но не только: 2017 ANSI/ASHRAE Handbook-Fundamentals (SI=СИ)

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела:
Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

 Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

– Евроклимат-Сервис

Вещество фреон имеет примерно 40 разновидностей. Такое разнообразие видов подразумевает определенные причины. Вначале были созданы производственные фреоны, которые были исключительно неблагоприятными по своему влиянию на озоновый слой планеты. Это были вещества серий R11, R12, R13. Затем они сменились улучшенными R21,R22, R31. Однако данные фреоны в 2000-2003 годах запретили. Сейчас разрешены к применению модификации, который нейтрально воздействуют на озоновый слой. Чаще всего используются фреоны R- 407C и R-410A. У них совершенно разные свойства, например различная температура кипения фреонов и т.д. У данных веществ главная особенность – приобретение и потеря газообразного состояния. При этом создается давление в охладительной системе прибора.

У созданных разновидностей также различная температура конденсации фреона. Из-за этого невозможно дозаправить холодильную систему не предназначенным для него веществом другой модификации. Такой фреон или останется исключительно в газообразном состоянии, или компрессор не справится с возникшим давлением.

Зачем нужна таблица зависимости давления фреона от температуры

Важно, что температура кипения фреона напрямую связана с давлением, а также с конденсацией. Она находится в зависимости от молекулярного состава вещества. Чем больше температура кипения, тем больше фреоновых молекул перейдет в газообразное состояние. В результате поднимется и давление в системе кондиционирования. Такие условия вынуждают оборудовать систему охлаждения компрессором повышенной мощности. Строгие требования предъявляются и к качеству материалов системы кондиционирования. Они должны быть прочными, обладать стойкостью к износу.

Еще недавно на производствах массово применялся фреон R22 и его разновидности. На постсоветском пространстве он распространен и сейчас, так как существует запрет на ввоз вещества, но не на его эксплуатацию.

Если посчитать физические показатели этого фреона за единицу, получаем такие данные. Для оптимального функционирования систем кондиционирования достаточное давление будет 16 атм. Именно с учетом данных предпосылок и создавались модели холодильного оборудования, кондиционеров. Их конструировали с расчетом зависимости температуры кипения от давления фреона. Все необходимые данные есть в таблице кипения фреонов. Эти показатели являются критически важными. Есть и другое название таблицы. Она может называться таблица давления фреона.

 t °C  R22 R12 R134 R404a R502 R407c R717 R410a R507a R600 R23 R290 R142b R406a R409A
-70 -0,81 -0,88 -0,92 -0,74 -0,72 – -0,89 -0,65 -0,72 – 0,94 – – – –
-65 -0,74 -0,83 -0,88 -0,63 -0,62 – -0,84 -0,51 -0,61 – 1,48 – – -0,94 –
-60 -0,63 -0,77 -0,84 -0,52 -0,51 -0,74 -0,78 -0,36 -0,50 – 2,12 – – -0,9 –
-55 -0,49 -0,69 -0,77 -0,35 -0,35 -0,63 -0,69 -0,22 -0,32 – 2,89 – – -0,83 –
-50 -0,35 -0,61 -0,70 -0,18 -0,19 -0,52 -0,59 0,08 -0,14 – 3,8 – – -0,8 –
-45 -0,2 -0,49 -0,59 -0,11 -0,14 -0,34 -0,44 0,25 -0,02 – 4,86 – – -0,66 –
-40 0,05 -0,36 -0,48 0,32 0,30 -0,16 -0,28 0,73 0,39 -0,71 6,09 0,12 – -0,62 –
-35 0,25 -0,18 -0,32 0,68 0,64 -0,06 -0,24 1,22 0,77 -0,62 7,51 0,37 – -0,4 –
-30 0,64 0,00 -0,15 1,04 0,98 0,37 0,19 1,71 1,15 -0,53 9,12 0,68 – -0,2 –
-25 1,05 0,26 -0,06 1,53 1,45 0,75 0,55 2,35 1,67 -0,38 10,96 1,03 – -0,1 0,06
-20 1,46 0,51 0,33 2,02 1,91 1,12 0,90 2,98 2,18 -0,27 13,04 1,44 – 0,2 0,32
-15 2,01 0,85 0,67 2,67 2,53 1,64 1,41 3,85 2,86 -0,18 15,37 1,91 – 0,4 0,62
-10 2,55 1,19 1,01 3,32 3,14 2,16 1,91 4,72 3,54 0,09 17,96 2,45 0 0,8 0,98
-5 3,27 1,64 1,47 4,18 3,94 2,87 2,6 5,85 4,42 0,33 20,85 3,06 0,22 1,1 1,4
0 3,98 2,08 1,93 5,03 4,73 3,57 3,29 6,98 5,29 0,57 24 3,75 0,47 1,6 1,88
5 4,89 2,66 2,54 6,11 5,73 4,43 4,22 8,37 6,40 0,89 27,54 4,52 0,75 2,1 2,43
10 5,80 3,23 3,14 7,18 6,73 5,28 5,15 9,76 7,51 1,21 31,37 5,38 1,08 2,6 3,07
15 6,95 3,95 3,93 8,52 7,97 6,46 6,36 11,56 8,88 1,62 35,56 6,33 1,46 3,3 3,78
20 8,10 4,67 4,72 9,86 9,20 7,63 7,57 13,35 10,25 2,02 40,11 7,39 1,9 4,0 4,59
25 9,5 5,39 5,71 11,5 10,70 9,14 9,12 15,00 11,94 2,54 45,03 8,55 2,38 4,8 5,5
30 10,90 6,45 6,70 13,14 12,19 10,65 10,67 16,65 13,63 3,05 – 9,82 2,94 5,7 6,51
35 12,60 7,53 7,93 15,13 13,98 12,45 12,61 19,78 15,69 3,69 – 11,21 3,55 6,7 7,64
40 14,30 8,60 9,16 17,11 15,77 14,25 14,55 22,90 17,74 4,32 – 12,73 4,25 7,8 8,88
45 16,3 10,25 10,67 19,51 17,89 16,48 16,94 26,2 20,25 5,09 – 14,38 5,02 9,1 10,26
50 18,30 11,90 12,18 21,90 20,01 18,70 19,33 29,50 22,75 5,86 – 16,16 5,87 10,4 11,76
55 20,75 13,08 14,00 24,76 22,51 21,45 22,24 – 25,80 6,79 – 18,08 6,81 11,9 13,41
60 23,20 14,25 15,81 27,62 25,01 24,20 25,14 – 28,85 7,72 – 20,14 7,85 13,6 15,2
70 29,00 17,85 20,16 – 30,92 – 32,12 – – 9,91 – 24,72 10,23 17,3 19,26
80 – 22,04 25,32 – – – 40,40 – – – – 29,94 13,07 21,5 23,99
90 – 26,88 31,43 – – – 50,14 – – – – 35,82 16,4 – 29,43

Отличия безопасных для атмосферы фреонов от обычных

Озоновый слой последнее время получил серьезные повреждения. Появилась тенденция его разрушения. Для предупреждения негативных последствий был введен запрет на фреон R12 плюс его разновидности. Могут запретить в скором времени также R22. Фреоны, которые безопасны для атмосферы не однокомпонентны. У модификации R- 407C в состав входит композиция из 3-х веществ: R-32, R-134a и R-125. Единственный минус композиции заключается в том, что у этих веществ присутствует неравномерность испарения. При полном расходовании R- 407C он подлежит полной замене. R-410A более совершенный. У него все входящие в состав вещества имеют равномерное испарение. Однако температура кипения фреона r404a в 2 раза почти больше. При его использовании рабочее давление поднимается до 28 атм. Так как зависимость температуры кипения от давления фреона является прямой, то имеем такие выводы. Фреон R-410A не подходит для систем охлаждения, которые произведены с расчетом на R22.

Резюме

Теперь понятно, чем отличаются между собой разновидности фреонов. Применение новейших их модификаций ведет к подорожанию техники. Приходится наращивать мощность компрессорной установки, применять особо прочные, соответственно, более дорогие материалы для производства.

Чтобы перейти на фреоны, безопасные для атмосферы, нужно ввести в эксплуатацию приборы большей стоимости. Это обосновывается необходимостью изменения конструкции кондиционеров. Дополнительно повышают цену и сами фреоны новой модификации. Они дороже предыдущих примерно в 6-7 раз. Этим и объясняется повышение стоимости дозаправки оборудования фреонами нового поколения.

Автор: Дмитрий Ратиев
Дата публикации: 15.05.2019

Теги: Технические статьи

Другие статьи по теме

Масло для фреонов

Система масло-хладагент сейчас пользуется большим спросом. Ее используют в различных сферах. Из-за этого важно знать основные особенности и характеристики, которые помогут подобрать подходящее масло для фреона.

Читать далее

Принцип работы спирального компрессора

Чтобы разобраться лучше в том, какой принцип работы спирального компрессора, нужно знать общие сведения о его устройстве. Принцип работы спирального компрессора

Читать далее

Взаимозаменяемые фреоны и масла

Взаимозаменяемые фреоны и масла – что нужно знать и что учитывать при замене

Читать далее

Принцип работы винтового компрессора

Чтобы разобраться лучше в том, какой принцип работы винтового компрессора, нужно знать общие сведения об его устройстве.Принцип работы винтового компрессора

Читать далее

Принцип работы поршневого компрессора

Чтобы разобраться лучше в том, какой принцип работы поршневого компрессора, нужно знать общие сведения о его устройстве.Принцип работы поршневого компрессора

Читать далее

← Принцип работы винтового компрессора Зачем нужна и как работает принудительная вентиляция →

R22 Хладагент – Свойства

R22 представляет собой одно соединение гидрохлорфторуглерода (ГХФУ). Он имеет низкое содержание хлора и потенциал разрушения озонового слоя, а также скромный потенциал глобального потепления. ODP 1) = 0,05 и GWP 2) = 1700

R22 можно использовать в небольших системах тепловых насосов, но новые системы не могут производиться для использования в ЕС после 2003 года. или сохраненные запасы R22 могут быть использованы. Больше производиться не будет.

  • Свойства R22 в британских единицах
  • Свойства R22 в метрических единицах

Свойства хладагента 22 в британских единицах

Для полной таблицы с энтальпией и энтропией жидкости и пара – поверните экран!

900900900900900 9 208084 904,0 5, 1 08060 10084 0.0497285 040840084 27.443084 74.60 9,0080 30085 3 0, 730840084 107.398
Температура
( O F) 		Давление
(PSIA) 		Плотность жидко0033 (ft 3 /lb) Enthalpy
(Btu/lb) 		Entropy
(Btu/lb o F)
Liquid Vapor Liquid Vapor
-130. 00 0.696 96.46 58.544 -23.150 89.864 -0.06198 0.28082
-120.00 1.080 95.53 38.833 -20.594 91.040 -0.05435 0.27430
-110.00 1.626 94.60 26.494 -18.038 92.218 -0.04694 0.26838
-100.00 2.384 93.66 18.540 -15.481 93.397 -0.03973 0.26298
-90.00 3.413 92.71 13.275 -12.921 94.572 -0.03271 0.25807
-80.00 4.778 91.75 9.7044 -10.355 95.741 -0.02587 0. 25357
-70.00 6.555 90.79 7.2285 -7.783 96.901 -0.01919 0.24945
-60.00 8.830 89.81 5.4766 -5.201 98.049 -0.01266 0.24567
-50.00 11.696 88.83 4.2138 -2.608 99.182 -0.00627 0.24220
-45.00 13.383 88.33 3.7160 -1.306 99.742 -0.00312 0.24056
-41.44 b) 14.696 87.97 3.4048 -0.377 100.138 -0.00090 0.23944
-40,00 15.255 87,82 3,2880 0,000 100,296 0,00000 0,23999 0,2399900 0,23999 0,23999 0,23899 0,23999,0085 17. 329 87.32 2.9185 1.310 100.847 0.00309 0.23748
-30.00 19.617 86.81 2.5984 2.624 101.391 0.00616 0.23602
-25.00 22.136 86.29 2.3202 3.944 101.928 0.00920 0.23462
-20.00 24.899 85.77 2.0774 5.268 102.461 0.01222 0.23327
-15.00 27.924 85.25 1.8650 6.598 102.986 0,01521 0,23197
-10,00 31.226 84,72 1,6784 7,934 103,503 7,934 103,503 7,934 103,503 7,934 103,503 7,934 103,503 0. 01818 0.23071
-5.00 34.821 84.18 1.5142 9.276 104.013 0.02113 0.22949
0.00 38.726 83.64 1.3691 10.624 104,515 0,02406 0,22832
5,00 42,960 11.979 105.009 0.02697 0.22718
10.00 47.538 82.54 1.1265 13.342 105.493 0.02987 0.22607
15.00 52.480 81.98 1,0250 14,712 105,968 0,03275 0,22500
3 7 70085 81.41 0.9343 16.090 106.434 0.03561 0. 22395
25.00 63.526 80.84 0.8532 17.476 106.891 0.03846 0.22294
30.00 69,667 80,26 0,7804 18,871 107,336 0,041294 0,201840070
35.00 76.245 79.67 0.7150 20.275 107.769 0.04411 0.22098
40.00 83.280 79.07 0.6561 21.688 108.191 0.04692 0,22004
45,00 90,791 78,46 0,6029 23,111 0.21912
50.00 98.799 77.84 0.5548 24.544 108.997 0.05251 0. 21821
55.00 107.32 77.22 0.5111 25.988 109,379 0,05529 0,21732
60,00 116,38 76,58
109.748 0.05806 0.21644
65.00 126.00 75.93 0.4355 28.909 110.103 0.06082 0.21557
70.00 136.19 75.27 0,4026 30,387 110,441 0,06358 0,21472
75,00 8 1
0.3726 31.877 110.761 0.06633 0.21387
80.00 158.40 73.92 0.3451 33.381 111.066 0.06907 0.21302
85. 00 170,45 73,22 0,3199 34,898 111,350 0,071825 0,21215 4 0,21215 40031 90.00 183.17 72.51 0.2968 36.430 111.616 0.07456 0.21134
95.00 196.57 71.79 0.2756 37.977 111.859 0.07730 0.21050
100,00 210,69 71,05 0,2560 39,538
4 112,0810085 0.20965
105.00 225.53 70.29 0.2379 41.119 112.278 0.08277 0.20879
110.00 241.14 69.51 0.2212 42.717 112.448 0,08552 0,20793
115,00 257,52 68,71 0,2058 440085 112. 591 0.08827 0.20705
120.00 274.71 67.89 0.1914 45.972 112.704 0.09103 0.20615
125.00 292.73 67.05 0.1781 47,633 112,783 0,09379 0,20522
130,00 6 718,61

085

0.1657 49.319 112.825 0.09657 0.20427
135.00 331.38 65.27 0.1542 51.032 112.826 0.09937 0.20329
140.00 352.07 64,33 0,1434 52,775 112,784 0,10220 0,20227 100083
373.71 63.35 0.1332 54.553 112. 692 0.10504 0.20119
150.00 396.32 62.33 0.1237 56.370 112.541 0.10793 0.20006
160,00 444,65 60,12 0,1063 60,145 112,03540084 0.19757
170.00 497.35 57.59 0.0907 64.175 111.165 0.12001 0.19464
180.00 554.82 54.57 0.0763 68.597 109.753 0,12668 0,19102
190,00 617,53 50,62 0,0625 0.13432 0.18613
200.00 686.11 44.44 0.0478 80.558 102. 809 0.14432 0.17805
205.06 c) 723.74 32.70 0,0306 91,052 91,052 0,15989 0,15989

s0023

Для полной таблицы с энтальпией и энтропией жидкости и пара – поверните экран!

.0085.0085 3,08538 54 1.0590008500854 1,00824 1,000840084 38 260,5100850085 9 0 9 0084 4.4416
Температура
( O C) 		Pressus
(MPA) 		Плотность жидко /кг) Энтальпия
(кДж/кг) 		Энтропия
(кДж/кгК)
Жидкость Vapor Liquid Vapor
-100 0.00200 1571.7 8.2980 90.24 358.93 0.5027 2.0545
-90 0. 00480 1545.1 3,6548 100,95 363,82 0,5629 1,9982
-80 0,01035 1518.3 0,010354418.3 0,0103518.3 1.7816 111.66 368.75 0.6197 1.9508
-70 0.02044 1491.1 0.94476 122.36 373.68 0.6738 1.9109
-60 0,03747 1463,6 0,53734 133,11 378,58 0,7253 1,8770
-5085 9770
-5085
-5085
-5089
.0084 0.06449 1435.5 0.32405 143.91 383.39 0.7748 1.8480
-48 0. 07140 1429.8 0.29469 146.08 384.35 0.7844 1.8427
-46 0,07890 1424,1 0,26849 148,25 385,294 10 0,80459 0,7940
-44 0.08700 1418.4 0.24507 150.43 386.23 0.8035 1.8326
-42 0.09575 1412.6 0.22410 152.61 387.17 0,8130 1,8277
-40 B) 0,10132 1409,1 0,21256 153,93 0,21256 153,93 0,21256 153,93 0,21256 153,93 0,21256 153,93 0,21256 153,930084 387.72 0.8186 1.8249
-40 0. 10518 1406.8 0.20526 154.80 388.09 0.8224 1.8230
-38 0.11533 1401.0 0.18832 156,99 389,01 0,8317 1,8184
-36 0,12623 1395,1 0,12623 1395,1 0,12623 1395,14444444440.173061730623 1395,1 4084 0,12623 1395,1 4084 0,12623 159.19 389.93 0.8410 1.8140
-34 0.13793 1389.2 0.15927 161.40 390.84 0.8502 1.8096
-32 0.15045 1383,3 0,14680 163,61 391,74 0,8594 1,8054
-30 0,11384
-30 0,11384
-30
-30
-30
-30
. 0084 1377.3 0.13551 165.82 392.63 0.8685 1.8013
-28 0.17815 1371.3 0.12525 168.04 393.52 0.8776 1.7973
-26 0.19340 1365.2 0.11593 170.27 394.39 0.8866 1.7934
-24 0.20965 1359.1 0.10744 172.51 395.26 0.8955 1.7896
-22 0.22693 1352.9 0.09970 174.75 396.12 0.9044 1.7859
-20 0.24529 1346.8 0.09262 177.00 396.67 0.9133 1.7822
-18 0. 26477 1340.5 0.08615 179.26 397.81 0.9222 1.7787
-16 0.28542 1334.2 0.08023 181.53 398.64 0,9309 1,7752
-14 0,30728 1327,9 0,07479 183,81 0,07479 183,81 0,07479 183,81 0,07479 183,81 0,07479 183,8179 183,81 0,07479 183,81 0,07479 1827.0084 399.46 0.9397 1.7719
-12 0.33040 1321.5 0.06979 186.09 400.27 0.9484 1.7686
-10 0.35482 1315.0 0.06520 188,38 401,07 0,9571 1,7653
-8 0,38059 1308,5 0,38059 1308,54444444444444444444444060606060609069. 1308,5 0,38059 1308,5 0,38059 1308,5 0,38059 1308,5.6 190.69 401.85 0.9657 1.7621
-6 0.40775 1301.9 0.05706 193.00 402.63 0.9743 1.7590
-4 0.43636 1295.3 0.05345 195.32 403.39 0.9829 1.7560
-2 0.46646 1288.6 0.05012 197.66 404.14 0.9915 1.7530
0 0.49811 1281.8 0.04703 200.00 404.87 1.0000 1.7500
2 0,53134 1275,0 0,04417 202,35 405,59 1,0085 1,7471
4 1,7471
4 1,7471
40085 0. 56622 1268.1 0.04152 204.72 406.30 1.0170 1.7443
6 0.60279 1261.1 0.03906 207.10 406.99 1.0254 1.7415
8 0,64109 1254,0 0,03676 209,49 407,67
10 0.68119 1246.9 0.03463 211.89 408.33 1.0422 1.7360
12 0.72314 1239.7 0.03265 214.31 408.97 1.0506 1,7333
14 0,76698 1232,4 0,03079 216,74 90,74 1.7306
16 0.81277 1225.0 0. 02906 219.18 410.21 1.0673 1.7280
18 0.86056 1217.6 0.02744 221.63 410,80 1,0756 1,7254
20 0, 1210,0 0,02593 224.10 411.38 1.0840 1.7228
22 0.96236 1202.4 0.02451 226.59 411.93 1.0923 1.7202
24 1.0165 1194.6 0.02319 229,09 412,46 1,1006 1,7177
26 1,0728 180850084 0.02194 231.60 412.98 1.1088 1.7151
28 1.1314 1178.8 0.02077 234. 14 413.46 1.1171 1.7126
30 1.1924 1170,7 0,01968 236,69 413,93 1,1254 1,7101
32 1,2577
32 1,2577
32 1,257
1162.5 0.01864 239.25 414.37 1.1336 1.7075
34 1.3215 1154.2 0.01767 241.84 414.79 1.1419 1.7050
36 1,3898 1145,7 0,01675 244,44 415,18 1,1501
1.4606 1137.1 0.01589 247.06 415.54 1.1584 1.6999
40 1.5341 1128. 4 0.01507 249.71 415.87 1.1667 1.6973
42 1,6103 1119,5 0,01430 252,37 416,17 9,178 10084 1.6947
44 1.6892 1110.4 0.01357 255.06 416.44 1.1832 1.6921
46 1.7709 1101.2 0.01288 257.77 416.68 1.1915 1,6894
48 1,8555 1091,8 0,01223 260,51 416,87 260,51 416,87 260,51 416,87 260,51 416,87 416,87 260,51 416,87 260,51 411,87 1.1998 1.6867
50 1.9431 1082. 1 0.01161 263.27 417.03 1.2081 1.6840
55 2.1753 1057.1 0.01020 270.31 417,24 1,2291 1,6768
60 2,4274 1030,5 0,0088 0,0080084 277.56 417.14 1.2503 1.6692
65 2.7008 1001.8 0.00784 285.06 416.65 1.2718 1.6610
70 2.9967 970.4 0,00684 292,90 415.69 1,2940 1,6518
75 3.3168 935,3 3,3168 935,3 3,3168 935,3 3,3168 3,3168 0.00594 301.18 414. 09 1.3169 1.6413
80 3.6627 894.8 0.00511 310.10 411.60 1.3413 1.6287
85 4.0368 845,1 0,00433 320,05 407,72 1,3680 1,6128
777.5 0.00355 331.98 401.33 1.3998 1.5907
95 4.8820 665.4 0.00264 348.86 387.46 1.4442 1.5491
96.14 в) 4,9900 523,8 0,00191 366,59 366,590084 1.4918

Внимание! b) = температура кипения и c) = критическая точка

R417A является нулевым ODP 1) замена R22 подходит для нового оборудования и в качестве замены для существующих систем.

1) ODP – ODP или озоноразрушающий потенциал. Способность одной молекулы хладагента разрушить озоновый слой. Все хладагенты используют R11 в качестве эталона, где R11 имеет ODP из 1.0 . Чем меньше значение ODP , тем лучше хладагент для озонового слоя и окружающей среды.

2) GWP – GWP или потенциал глобального потепления. Измерение (обычно измеряемое за период 100 лет ) того, насколько сильно хладагент окажет влияние на глобальное потепление по отношению к углекислому газу. CO 2 имеет ПГП из 1 . Чем ниже значение GWP — чем хладагент лучше для окружающей среды.

Хладагент R22 – термодинамические свойства

Термодинамические свойства R22, такие как объем пара, энтальпия и энтропия при давлении от

30 до 260 фунтов на квадратный дюйм .

Спонсируемые ссылки

00085.008555558555558. 00850085.0085
Давление Температура Том – V Entalpy – H Энтропия – 343434 3434 3434349 34349 34 8}”>9 34349 9 34349 9 3434 34 .0070
( o F)
(ft 3 /lb m )
(Btu/lb m )
(Btu/lb m o F)
30 PSIA
Saturation Temperature = -11.85 o F		 -10 1.760 103.92 0.2325
30 1.943 109.92 0.2453
60 2.078 114.55 0.2545
100 2.255 120.92 0.2663
150 2.473 129.17 0.2804
60 PSIA
Температура насыщения = 21,94 o F		 -10 0,9271 108,35 0,2271 1. 001 113.17 0.2367
60 1.096 119.74 0.2488
100 1.212 128.19 0.2633
75 PSIA
Saturation Temperature = 34.06 o F		 30 0,7851 107,81 0,2229
60 0,7847 112.45 0,7847 112,4544447969
100 0.8639 119.13 0.2429
150 0.9591 127.69 0.2576
90 PSIA
Saturation Temperature = 44.47 o F		 60 0.6401 111,69 0,2253
100 0,7088 118,50 0,2379
150444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444449н06 127. 18 0.2528
135 PSIA
Saturation Temperature = 69.39 o F		 100 0.4492 116.50 0.2260
150 0.5092 125.59 0.2416
200 0.5655 134.79 0.2561
250 0.6193 144.20 0.2698
300 0.6713 153.84 0.2829
180 PSIA
Saturation Temperature = 88.72 o F		 100 0.3177 114.29 0.2164
150 0.3678 123,90 0,2329
200 0,4132 133,45 0,2479
25055555558
2505555558
25055555558
25055555558
250
250
143.10 0.2620
300 0.4965 152.93 0.2754
200 PSIA
Saturation Temperature = 96.17 o F		 100 0.2776 113.22 0.2126
150 0,3251 123,11 0,2295
200 0,3674 132,83 0,2448 132,83 0,2448 132,83 0,24480070
250 0.4067 142.60 0.2591
300 0.4441 152.52 0.2726
220 PSIA
Saturation Temperature = 103.09 o F		 150 0.2900 122,30 0,2263
200 0,3299 132,20 0,2419
250 0,3666
250 0,3666
250 0,36669
250 0,3666
250 0,3669
142. 09 0.2564
300 0.4012 152.10 0.2700
240 PSIA
Saturation Temperature = 109.57 o F		 150 0.2606 121.45 0.2232
200 0.2985 131.56 0.2392
250 0.3330 141.58 0.2538
300 0.3654 151.69 0.2676
260 PSIA
Saturation Temperature = 115.66 o F		 150 0.2356 120.58 0.2203
200 0.2720 130,90 0,2366
250 0,3046 141,06 0,2514
300 0,3519
300 0,351
151. 27 0,2653

СПОНЦИОННЫЙ СКОРИНС

СПИСАНИЯ

СПОНЦИОННЫЕ СВОЙСТВА

.

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, увлекательными и бесплатными программами SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox – используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2003). Хладагент R22 – Термодинамические свойства . [онлайн] Доступно по адресу: https://www. engineeringtoolbox.com/r22-thermodynamic-properties-d_366.html [День доступа, мес. год].

Изменить дату доступа.

. .

close

Фреоновый хладагент R-22 Таблица PT

by Alec Johnson

Один из самых первых шагов при диагностике домашнего кондиционера или холодильника даже кондиционер вашего автомобиля понимает температуру и текущее давление, при которых работает ваша система. Наличие этих фактов, а также значений точки насыщения, переохлаждения и перегрева для хладагента, с которым вы работаете, имеет важное значение, когда дело доходит до реального понимания того, что происходит не так с вашей системой.

Следующим шагом после визуального осмотра для самых опытных техников является снятие манометров и проверка давления и температуры. Это просто становится второй натурой после достаточного количества звонков. Я слышал истории о технарях-новичках, звонивших профессионалам из своей команды за помощью в системе, в которой они застряли. Неважно, какая ситуация. Неважно, находитесь ли вы в Майами или в Фарго. Никогда не подведет, что один из первых вопросов, которые профессионалы задают новичку, – это ваш переохлаждение и перегрев? Наличие и понимание этих цифр является ключом к выяснению того, что делать дальше.

Но эти цифры не принесут вам никакой пользы, если вы не знаете, с каким хладагентом имеете дело и какова температура кипения хладагента при каждом уровне давления. Эта статья направлена ​​на то, чтобы предоставить вам именно эту информацию.

R-22 История

Хладагент R-22 является основным хладагентом, или… был. R-22 был изобретен в сотрудничестве с General Motors и DuPont еще в 1930-х годах. В 1950-х годах использование R-22 резко возросло, и в течение почти шестидесяти лет это был САМЫЙ хладагент, который использовался в домашних, офисных и коммерческих кондиционерах. Наряду с кондиционированием воздуха он также использовался в чиллерах, катках и многих других устройствах.

В 1980-х годах было обнаружено, что R-22 повреждает озоновый слой содержащимся в нем хлором. Чтобы исправить это, Р-22 был снят с производства во всем мире. Здесь, в Америке, наш поэтапный отказ от хладагента начался в 2010 г., а в 2020 г. будет полностью прекращено использование хладагента. Место R-22 занимает смесь хладагентов ГФУ, известная как R-410A, наш Puron.

Когда я пишу эту статью, в 2019 году все еще существуют тысячи машин R-22, но это вымирающий вид, и в ближайшие десять-двадцать лет R-22 будет так же редко встречаться, как и R-12. сегодня.

Если вы хотите узнать больше о фреоне R-22, ознакомьтесь с нашим информационным бюллетенем о фреоне R-22.

R-22 PT Chart

Давайте взглянем на полную таблицу давления для R-22 ниже.

7936631313131363363363363363363363..0085969648 2633.8242448 2633. 8. Я надеюсь, что эта статья была полезной, и если вы обнаружите, что в моей таблице что-то не так, пожалуйста, не стесняйтесь обращаться ко мне. Я получил это как можно лучше, но всегда будут противоречивые данные. Я видел это несколько раз на различных хладагентах. Я поищу диаграмму давления хладагента и получу различные результаты, показывающие разные температуры в фунтах на квадратный дюйм.

Цель этой статьи — дать вам точную информацию, поэтому еще раз, если вы обнаружите что-то неверное, пожалуйста, свяжитесь с нами. Вдобавок к этому сообщению мы также работаем над исчерпывающим списком давления/температуры хладагента. Цель состоит в том, чтобы каждый хладагент был внесен в список с легко доступной диаграммой давления/температуры.

Температура насыщения и диаграмма PT для специалистов по ОВиК.

Что такое температура насыщения и почему она важна?

Одним из многих понятий, которые необходимо понимать специалистам в области ОВиК, является температура насыщения; это включает в себя знание того, как его рассчитать и как использовать график PT (давление-температура).
В частности, специалисты по HVAC обычно применяют эти знания к пару или воде и хладагенту. Вы будете использовать температуру насыщения в различных расчетах и ​​устранении неполадок, в том числе при расчете перегрева. Для тех, кто нуждается в освежении, перегрев предоставляет ценную информацию об эффективности системы и о том, может ли жидкость просачиваться в области системы, которых не должно быть.

Что такое температура насыщения?

Температура насыщения — это просто официальное название точки кипения. Термин «насыщение» происходит от того факта, что это температура, при которой жидкость должна закипеть и перейти в паровую фазу, в зависимости от ее давления насыщения.
Если при постоянном давлении отвести тепло и получить пар при температуре насыщения, он сконденсируется и станет жидкостью. Обратное тоже верно. Если у вас есть жидкость при температуре насыщения и постоянном давлении и добавлении тепла, она закипит и войдет в тепловую фазу. Вы можете понять это, подумав о своем опыте кипячения кастрюли с водой.

Как рассчитать температуру насыщения?

Вы можете рассчитать температуру насыщения, выполнив следующие шаги, или использовать более простой вариант, описанный ниже.
–   Шаг 1 : Измерьте температуру системы в градусах Цельсия. Преобразуйте его в Кельвины, добавив 273 градуса.
–   Шаг 2 : Используйте уравнение Клаузиуса-Клапейрона для расчета давления насыщения. Уравнение выглядит следующим образом:

–   Шаг 2a : Мы также запишем эти шаги. В уравнении вы должны найти натуральный логарифм вашего давления насыщения, но разделить его на 6,11. 96 Дж/кг, а газовая постоянная влажного воздуха 461 Дж/кг. Выполнение необходимого деления на первом этапе равно 5 321,0412.
–   Шаг 2c : Теперь вы можете решить уравнение, включая натуральный логарифм, представив каждую часть уравнения как степень e. Помните, что ваш результат равен давлению насыщения, деленному на 6,11, поэтому вам придется умножить обе части уравнения на 6,11, чтобы получить давление насыщения.
–   Шаг 3 : Используйте карту PT, чтобы найти давление насыщения, которое вы рассчитали. Карта покажет вам температуру.
Вы также можете выполнить эти шаги и использовать свою диаграмму, метод, который намного проще и зависит от таких инструментов, как манометры, которые у вас, вероятно, есть под рукой.
–   Шаг 1 : Используйте инструмент для измерения давления в рассматриваемом месте, например манометр.
–   Шаг 2 : Используйте диаграмму PT, чтобы найти температуру насыщения.
Чтобы еще проще рассчитать температуру насыщения, некоторые ученые работают над созданием новых формул, более простых, но точных.
Конечно, вы также можете получить точные данные о температуре насыщения, используя предыдущие шаги, и этот метод легче использовать большинству специалистов по HVAC.

Онлайн-калькуляторы

Специалисты по ОВиК — далеко не единственные люди, которым время от времени или регулярно требуется рассчитывать температуру насыщения, поэтому существует множество онлайн-калькуляторов, которые помогут вам. Большинство из них сосредоточены на обычных веществах, таких как вода.
Вы можете предложить своим техническим специалистам использовать эти онлайн-калькуляторы в качестве обучающего инструмента для проверки своих математических расчетов при обучении вычислению температуры насыщения. В этом случае они рассчитывали температуру насыщения воды в данном реальном или теоретическом случае, а затем использовали онлайн-калькулятор для подтверждения своей работы. Это может дать им дополнительную практику, прежде чем применять те же знания для расчета температуры насыщения хладагента или других веществ, с которыми они взаимодействуют.

Основные тенденции, влияющие на температуру насыщения – увеличивается ли насыщенность с температурой?

Да, при повышении температуры воздуха большее количество воды может оставаться в газообразном состоянии, увеличивая насыщение. Когда температура падает, молекулы воды замедляются, увеличивая вероятность их конденсации в жидкость.
На следующей диаграмме показано, как это работает для воды, в частности, как повышение температуры увеличивает давление пара.

Помните о взаимосвязи между давлением и насыщением – более высокое давление пара соответствует более высокому насыщению.

Отдельные детали температуры насыщения.

Лучше поняв температуру насыщения, пора взглянуть на некоторые связанные расчеты и температуру насыщения конкретных веществ.

Что такое температура насыщения хладагента?

Температура насыщения хладагентом зависит от давления. Основываясь на сравнении, считайте, что вода имеет температуру насыщения или точку кипения 212 по Фаренгейту или 100 по Цельсию на уровне моря. При увеличении давления будет увеличиваться и температура насыщения. Если давление уменьшится, то и температура насыщения уменьшится.
Существует аналогичная картина для температуры насыщения хладагента, но она также зависит от самого хладагента. Одним из примеров является то, что температура кипения R-22 составляет 45 градусов по Фаренгейту при давлении 76 фунтов на квадратный дюйм. Любое изменение давления изменит температуру насыщения.

Какова температура насыщения пара?

На следующих диаграммах показана температура насыщения пара, а также некоторые другие термодинамические свойства.

Наука о насыщенном паре.

Насыщенный пар относится к чистому пару, который вступает в контакт с водой, из которой он получен, которая все еще находится в жидкой форме. Важно, что насыщенный пар будет иметь температуру, которая должна соответствовать воде (жидкости, а не газу) при ее давлении.
Насыщенный пар, также известный как сухой пар, возникает, когда вода или вещество имеют температуру, при которой возможно образование газа или жидкости. Появление насыщенного пара означает, что скорости конденсации и испарения одинаковы.

Специалисты по ОВиК и насыщенному пару.

Специалисты по системам отопления, вентиляции и кондиционирования воздуха обычно работают с насыщенным паром из-за преимуществ, которые он предлагает для обогрева.

  • Скрытая теплопередача обеспечивает быстрый нагрев.
  • Использование воды является недорогим, чистым и безопасным нагревательным средством.
  • Вы можете использовать давление для точной и контролируемой регулировки температуры.
  • Насыщенная вода имеет высокий коэффициент теплопередачи, а это означает, что ей не требуется большая площадь поверхности для передачи тепла, что снижает количество необходимого оборудования.

Графики температуры насыщения в сравнении с альтернативами – как использовать графики PT для достижения успеха.

Имея дело с температурой насыщения в качестве специалиста по ОВиК, вы часто будете использовать диаграмму PT (давление и температура). В прошлом это всегда должны были быть физические диаграммы, которые технические специалисты брали с собой, но теперь существует множество приложений для смартфонов, которые включают диаграммы, экономя место.
Ниже приведен пример диаграммы PT, которую могут использовать специалисты по HVAC.

Использовать PT-диаграмму довольно просто. Вы смотрите на давление насыщения для данного хладагента, а затем смотрите, какой температуре насыщения оно соответствует. Выше приведен пример традиционной диаграммы, которая показывает температуру и давление в фунтах на квадратный дюйм.
Этот тип диаграммы является общим для однокомпонентных хладагентов, так как они будут иметь одну точку кипения. Однако существуют также зеотропные смеси с несколькими компонентами, и они подвергаются фракционированию, когда одна из их характеристик переходит в пар или жидкость быстрее, чем другая.
Эти диаграммы PT будут выглядеть следующим образом:

При использовании хладагентов с несколькими компонентами и чтении этих диаграмм следует уделить наибольшее внимание конечным точкам «скольжения». Другими словами, следует обратить внимание на тот компонент, который изменит фазы первым.
Диаграммы PT являются популярным инструментом для нескольких целей в HVAC, в том числе:

  • Подтверждение давления в змеевике, необходимого для достижения нужной температуры хладагента
  • Расчет перегрева (нагрев выше температуры, при которой хладагент был бы насыщен, или температуры его насыщения, особенно на выходе из испарителя)
  • Расчет переохлаждения (охлаждение ниже температуры насыщения, особенно со стороны конденсатора)

Заключение: почему температура насыщения важна для профессионалов в области ОВиК.

Специалисты в области ОВиК будут регулярно использовать температуру насыщения и диаграммы PT при настройке систем, устранении неполадок и решении этих проблем. Температура насыщения имеет решающее значение для расчета переохлаждения и перегрева, поскольку она помогает техническим специалистам определить проблему системы.
Независимо от того, обсуждаете ли вы температуру насыщения или назначение обслуживания, вы должны быть в постоянном контакте со своими техниками и клиентами как владелец бизнеса HVAC. Podium может помочь вам с обоими типами общения: Teamchat помогает вам общаться с вашими техническими специалистами, а Webchat и Inbox позволяют вам оставаться организованным и поддерживать связь с вашими клиентами. Позаботившись о коммуникациях, вы можете сосредоточиться на предоставлении высококачественных услуг HVAC.

ОСНОВЫ ОХЛАЖДЕНИЯ: Оптимизация производительности системы с помощью TXV

ПРИМЕЧАНИЕ РЕДАКТОРА: Эта статья была обновлена, чтобы включить видео-обзор основ учета HVACR Metering Device.

Термостатический расширительный клапан (ТРВ) () представляет собой прецизионное устройство, предназначенное для регулирования скорости, с которой жидкий хладагент поступает в испаритель. Этот контролируемый поток необходим для предотвращения возврата жидкого хладагента в компрессор.

TXV разделяет стороны высокого и низкого давления системы охлаждения или кондиционирования воздуха. Жидкий хладагент поступает в клапан под высоким давлением, но его давление снижается, когда ТРВ ограничивает количество хладагента, поступающего в испаритель.

Помните, что ТРВ контролирует только одну вещь: скорость потока жидкого хладагента в испаритель. TXV не предназначен для контроля температуры воздуха, давления напора, производительности, давления всасывания или влажности. Попытки использовать TXV для управления любой из этих системных переменных приведут к снижению производительности системы и возможному отказу компрессора.

Помните, что TXV контролирует только одну вещь:

 скорость потока жидкого хладагента в испаритель.

TXV реагирует на температуру газообразного хладагента на выходе из испарителя. Эта температура определяется сенсорную грушу , расположенную рядом с выпускным отверстием испарителя ( рис. ). TXV также реагирует на давление хладагента в испарителе, которое передается на TXV по уравнительной линии. Реагируя на эти переменные, ТРВ поддерживает заданный перегрев в испарителе. Именно так TXV поддерживает баланс системы и ее правильную работу. Чтобы понять, как это работает, мы должны иметь четкое представление о перегреве.

Перегрев

Перегрев — это разница между двумя температурами:

  • температура насыщения хладагента (т. е. температура, при которой хладагент переходит из жидкого состояния в пар. Это то же самое, что и его точка кипения. Для воды на уровне моря температура насыщения составляет 212°F. Насыщение температура жидкости увеличивается с увеличением давления.
  • фактическая температура хладагента (т. е. температура паров хладагента к моменту их достижения на выходе из испарителя).

Пример перегрева:

  • Холодильный испаритель работает с хладагентом R-22 при давлении всасывания 69 фунтов на квадратный дюйм; его температура насыщения составляет 40°F. Это температура, при которой хладагент испаряется из жидкости в пар.
  • Когда хладагент движется по змеевику, он поглощает тепло окружающей среды, окружающей змеевик, пока жидкость не испарится.
  • Пары хладагента продолжают поглощать тепло из окружающей среды вокруг змеевика, и его температура продолжает расти. В этот момент он перегрет.
  • Если температура хладагента поднялась до 50°F, к тому времени, когда он достигнет выхода из испарителя, его перегрев составит 10°F (50°F – 40°F = 10°F). Величина перегрева зависит от двух переменных: количества хладагента, поступающего в испаритель, и количества тепла, которому подвергается испаритель. Проблемы могут возникнуть как при высоком, так и при низком перегреве.

Когда перегрев слишком низкий, точка, в которой весь хладагент окончательно испаряется, находится очень близко к выходному отверстию испарителя. Когда это происходит, жидкий хладагент может попасть обратно в компрессор, что приведет к серьезному повреждению.

Когда перегрев слишком высок, жидкий хладагент полностью испаряется задолго до того, как достигнет выхода испарителя. В результате температура паров хладагента продолжает расти, повышая перегрев газа во всасывающей линии от испарителя к компрессору.

Каждому повышению температуры всасываемого газа, поступающего в компрессор, на один градус соответствует повышение температуры нагнетаемого газа на полтора градуса. Это может привести к снижению производительности системы и перегреву компрессора. Контролируя скорость, с которой хладагент под высоким давлением выбрасывается в испаритель, ТРВ регулирует количество возникающего перегрева.

Базовая операция TXV

ТРВ регулирует перегрев, контролируя поток жидкого хладагента. При этом также снижается давление хладагента.

  • Жидкий хладагент поступает в ТРК под высоким давлением.
  • По мере уменьшения потока жидкого хладагента его давление падает.
  • Хладагент, выходящий из ТРВ, теперь представляет собой смесь жидкости и пара под низким давлением.

Поскольку поток ограничен, происходит несколько вещей:

  • Давление жидкого хладагента падает
  • Небольшое количество жидкого хладагента превращается в газ при падении давления.
  • Этот «взрывной газ» представляет собой высокую степень передачи энергии, поскольку явная теплота хладагента преобразуется в скрытую теплоту.
  • Комбинация жидкости и пара под низким давлением перемещается в испаритель, где остальная часть жидкого хладагента «выкипает» в газообразное состояние, поглощая тепло из окружающей среды.

Изменения температуры газа на выходе из испарителя обнаруживаются датчиком, который затем заставляет штифт клапана перемещаться внутрь или наружу, регулируя поток хладагента через ТРВ. Таким образом, клапан пропускает в испаритель ровно столько хладагента, чтобы поддерживать правильный уровень перегрева во всасывающей линии.

Как TXV контролирует перегрев

ТРВ регулирует перегрев, изменяя размер отверстия , через которое проходит хладагент. Угол штифта, размер хода (обычно от 0,015 до 0,035 дюйма) и диаметр самого отверстия влияют на то, сколько хладагента может пройти через клапан. Кроме того, все клапаны имеют некоторую утечку вокруг штифта клапана, хотя обычно она находится в допустимых пределах.

Важно помнить, что пропускная способность клапана зависит от диаметра отверстия, угла штифта и хода. Регулировка пружины перегрева не меняет пропускную способность клапана.

Аль Майер — вице-президент по разработке приложений в Emerson Climate Technologies, Flow Controls. Графика предоставлена ​​Emerson Climate Technologies. www.emersonclimate.com.

TXV и другие измерительные устройства, с HVACRschool.

com

R22 Давление при 85 градусах Все хорошо? Давайте узнаем

Как и все необходимые удобства, кондиционеры стали неотъемлемой частью образа жизни каждого человека. Будь то дом, офис, школа или собрание, кондиционеры найдут применение везде. Таким образом, адекватное знание системы является обязательным условием ее функционирования.

Показания давления хладагента, измеренные в компрессоре кондиционера или блоках конденсатора, находящихся на стороне высокого или низкого давления, вызывают беспокойство. Это может указывать на проблему со способностью компрессора развивать нормальные диапазоны рабочего давления. Отныне будет зависеть холодопроизводительность системы кондиционирования воздуха.

Прежде чем узнать о давлении компрессора на стороне высокого давления и давлении компрессора на стороне низкого давления используемого кондиционера, необходимо выполнить еще несколько условий. Необходимо знать, используется ли хладагент R22, а также его свойства и альтернативы.

Как определить хладагент кондиционера?

Если система кондиционирования была приобретена до 2010 года, то, скорее всего, в ней используется хладагент R22. Дополнительную информацию о производстве можно получить из шаблона на наружном конденсаторе прибора или в руководстве по обслуживанию.

Холодный воздух, выходящий из кондиционеров, связан с химическим веществом, называемым хладагентом R22 или фреоном. Агентство по охране окружающей среды (EPA) признает его как ГХФУ-22 (гидрохлорфторуглерод).

Свойства хладагента R22:

  • Температура кипения составляет -40,8 ℃ при атмосферном давлении (на уровне моря).
  • Плотность 3,66 г/см 3 .
  • Бесцветный газ.
  • Молярная масса 86,47 г/моль.
  • R22 манометрическое давление 10,9бар или 158,2 фунтов на квадратный дюйм.
  • Давление на стороне высокого давления обычно зависит от оборудования и средств управления дозированием.
  • Сторона низкого давления или сторона всасывания обычно зависит от оборудования.
  • Хладагент низкого давления включает носитель HVACR при 50 psi (давление R22 при 30 градусах) и закрывает при 100 psi ( давление R22 при 85 градусах ).
  • Давление R22 при 85 градусах показывает давление паров около 170 фунтов на квадратный дюйм на уровне моря.
  • На стороне низкого давления R22 давление при 85 градусах показывает 60 фунтов на квадратный дюйм, тогда как на стороне высокого давления R22 при 85 градусах показывает 250 фунтов на квадратный дюйм.

При обслуживании компрессоров правильно следовать руководству по обслуживанию. Руководства по техническому обслуживанию снабжены диаграммами заправки с подробным описанием целевого вакуумметрического давления на всасывании (отрицательное) и выходного давления двигателя компрессора.

Выходное давление на стороне высокого давления в кондиционере воздушного компрессора:

Для выходного давления на стороне высокого давления с использованием давления R22 при 85 градусах вызывается для 120 градусов.

В случае использования R22 внутри помещения или при комнатной температуре, к температуре поступающего воздуха необходимо добавить 35 градусов. Используется выходное давление компрессора на стороне высокого давления около 260 фунтов на квадратный дюйм.

Давление компрессора кондиционера на стороне высокого давления

  • Выходное давление или давление двигателя компрессора кондиционера на стороне высокого давления включает возврат газообразного хладагента через линию всасывания в компрессор.
  • Работа двигателя компрессора заключается в сжатии хладагента низкого давления до хладагента высокого давления. Затем этот газ конденсируется в блоке конденсации в жидкий хладагент перед возвратом в систему обработки воздуха.
  • Компрессор, змеевик конденсатора и вентилятор используются для охлаждения змеевика конденсатора вне охлаждаемого помещения. Его погружают в воздух при комнатной температуре. Тепло течет из более горячего помещения в более спокойное, и здесь то же самое.

Давление на входе или линии всасывания на стороне низкого давления в кондиционере воздушного компрессора:

Для давления на выходе на стороне низкого давления используется давление R22 при 85 градусах. требуется для 45 градусов той же модели компрессора.

В случае использования R22 внутри помещения или при комнатной температуре, от температуры поступающего воздуха вычесть 45 градусов. В таблице обслуживания указано, что давление в линии всасывания, которое должно использоваться, составляет около 75 фунтов на квадратный дюйм.

С помощью диаграммы коррекции температуры можно получить базовые сведения о давлении хладагента для любого газообразного хладагента, а также о фактической температуре окружающей среды.

Напоминание : Манометры для проверки давления измеряют давление хладагента в статической или уравнительной системе кондиционирования воздуха или системе теплового насоса. Он дает информацию только о давлении хладагента, а не о количестве газообразного хладагента, присутствующего в системе.

В руководствах по обслуживанию кондиционеров поясняется давление в двигателе компрессора кондиционера на стороне низкого и высокого давления:

Давление компрессора кондиционера на стороне низкого давления:

  • Низкую сторону системы кондиционирования воздуха можно определить внутри обработчик воздуха. Вентиляционная установка предназначена для прохождения воздуха через охлаждаемую зону.
  • Давление двигателя компрессора кондиционера на стороне низкого давления включает линию всасывания (давление на стороне низкого давления во время работы компрессора), которое имеет сравнительно низкое значение, как следует из названия, менее 100 фунтов на квадратный дюйм.
  • Газообразный хладагент, такой как R22, возвращается из охлаждающего змеевика, испарителя, в компрессор на линии. Это можно проверить, подключив линию всасывания к герметичному вакуумметру на той же линии.
  • Как только давление в охлаждающем змеевике снижается, компрессор позволяет жидкому хладагенту нагнетаться в охлаждающий змеевик для достижения оптимальной температуры.

На Amazon доступно множество вариантов, некоторые из которых перечислены ниже:

1. Оконный кондиционер Frigidaire White Energy Star

1,5-тонный оконный кондиционер Frigidaire 3-star подходит для помещений среднего размера. Он экономичен и прост в установке. В целом он получил более 700 оценок, из которых 49% довольных клиентов дали пять звезд. Змеевик конденсатора изготовлен из меди. Этот кондиционер с давлением R22 при 85 градусах обеспечил наилучшее качество за потраченные на него деньги.

Особенности:

  • Хладагент R22/R32
  • Антибактериальный фильтр
  • Пылевой фильтр
  • Система осушителя.
  • Экономичный
  • Меньше энергопотребления
  • Низкие эксплуатационные расходы
  • Лучшее охлаждение

По результатам опроса 3-звездочный оконный кондиционер Voltas весом 1,5 тонны получил 3,9 балла из 5 при цене всего 362 доллара США, что дает ограниченную гарантию сроком на 1 год на конденсатор и пять лет на компрессор.

2. Инверторный сплит-кондиционер Pioneer

Инверторный сплит-кондиционер Pioneer поставляется с инверторным компрессором и подходит для помещений среднего размера. Размеры внутреннего блока составляют 957x302x213, а размеры наружного блока — 720x495x270. Он экологически чистый; таким образом, не влияет на глобальное потепление. В целом он получил более 1000 оценок, из которых 48% довольных клиентов дали пять звезд.

Особенности:

  • Компрессор с регулируемой скоростью
  • Мощность регулируется в зависимости от тепловой нагрузки.
  • Антибактериальный фильтр
  • Пылевой фильтр
  • Самый энергоэффективный – 3 звезды
  • Значение ISEER равно 3,8
  • Электропитание 230 вольт или 50 герц.
  • Операционная система с самым низким уровнем шума.
  • Низкие эксплуатационные расходы
  • Лучшее охлаждение

По результатам опроса 1,5-тонный 3-звездочный инверторный кондиционер переменного тока Voltas получил 3,8 балла из 5 при цене всего 432 доллара США, что дает ограниченную гарантию сроком на 1 год на конденсатор и пять лет на компрессор.

3. Инверторный сплит-кондиционер Klimaire

3-звездочный инверторный сплит-кондиционер Godrej мощностью 1 тонна подходит для помещений среднего размера. Он экономичен и прост в установке. В целом он получил 137 оценок, из которых 45% довольных клиентов дали пять звезд.

Особенности:

  • Слой антикоррозионного покрытия
  • Антибактериальный конденсатор
  • Антибактериальный испаритель
  • Система самоочистки
  • Источник питания 230 Вольт или 50 Герц
  • Максимальная температура окружающей среды для охлаждения составляет 50 градусов Цельсия.
  • Компрессор с регулируемой скоростью
  • Автоматическая регулировка мощности в зависимости от тепловой нагрузки.
  • Меньше энергопотребления
  • Операционная система с самым низким уровнем шума

Согласно опросу, 3-звездочный инверторный агрегат переменного тока Godrej весом 1 тонна получил 3,9 балла из 5 при цене всего 368 долларов США, что дает 1-летнюю гарантию на конденсатор и 10 лет на компрессор.

Обратите внимание, что даже когда компрессор не работает, давление в системе теплового насоса сохраняется. Когда двигатель остается выключенным в течение определенного периода времени, давление во всей системе выравнивается с числом низкого давления хладагента, так что оно может оставаться близким к наружной или комнатной температуре. Замечено, что Давление R22 при 85 градусах устанавливается на уровне 143,7 фунтов на квадратный дюйм, в то время как для другой системы, такой как R410, давление при 85 градусах составляет 235,9 фунтов на квадратный дюйм.

Проверка окружающей среды:

Если кондиционер прослужил более десяти лет, значит, пришло время купить модернизированный кондиционер, который также является более экологичной системой. Придерживаться старой системы хладагента, такой как давление R22, означает тратить больше впустую.

Агентство по охране окружающей среды (EPA) контролирует использование опасных химикатов, которые могут нанести вред окружающей среде.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

°F °C PSI KPA
-40 0","3":1}”> -40.0 0.5 3.4
-35 -37.2 2,6 17.9
-30 44444444444444}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -34.4 4.9 33.8
-25 -31.7 7.4 51.0
-20 88888888888889}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -28.9 10.1 69.6
-15 -26.1 13.2 91.0
-10 333333333333332}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -23.3 16.5 113.8
-5 -20.6 20.1 138.6
0 77777777777778}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -17.8 24 165.5
5 -15.0 28.2 194.4
10 222222222222221}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -12.2 32.8 226.1
15 -9.4 37.7 20 666666666666666}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -6.7 43 296.5
25 -3.9 48.8 336.5
30 1111111111111112}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> -1.1 54.9 378.5
35 1.7 61.5 424.0
40 444444444444445}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 4.4 68.5 472.3
45 7.2 76 524.0
50 0","3":1}”> 10.0 84 579.2
55 12.8 92.6 638.5
60 555555555555555}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 15.6 102 703.3
65 18.3 111 765.3
70 11111111111111}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 21.1 121 834.3
75 23.9 132 910.1
80 666666666666664}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 26.7 144 992.8
85 29.4 156 1075.6
90 22222222222222}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 32.2 168 1158.3
95 35.0 182 1254.8
100 77777777777778}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 37.8 196 1351.4
105 40,6 211 1454,8
333333333333336}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 43,3 226 1558,2 226 1558,2
0","3":1}” data-sheets-formula=”=R[0]C[-1]*R1C5″> 1558,2 243 1675.4
120 48.9 260 1792.6
125 666666666666664}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 51.7 278 1916.7
130 54.4 297 2047.7
135 22222222222222}” data-sheets-numberformat=”{"1":2,"2":"0.0","3":1}”> 57.2 317 2185.6
140 60.0 337 2323.5
145 8}”> 62,8 359 2475.2
150 65,6 382 2633.8
2633.8
