“Большой брат” для кулера

© Aлександр Долинин
[email protected]
UPGRADE

Сначала все шло, как всегда. После нажатия на кнопку включения зажужжал хард, загудели вентиляторы и раздался короткий писк. Но затем тишину вдруг нарушил длинный звуковой сигнал, и на экране после обычной информации о напряжениях появилась и замигала тревожная красная надпись -“System hardware abnormal.

..”. Более внимательное изучение надписей на экране прояснило, что же было “abnormal” – обороты процессорного вентилятора стояли на “нуле”. Пришлось лезть внутрь системного блока и извлекать вентилятор для “профилактики”.

А если бы плата была старая, и на ней не был бы предусмотрен контроль напряжений и оборотов вентиляторов? Все уже точно дошло бы до стадии появления “характерного запаха”, когда обгорает изоляция на проводах…

Обычно в таких случаях приходится сталкиваться с заменой или ремонтом вентилятора. Заменить, чаще всего, не проблема, только вот не всегда и не у всех есть такая возможность. Тогда придется лезть внутрь этой “хитрой штуки” и выяснять, в чем дело. А спросить совета будет не у кого.

Итак, возникла настоятельная необходимость узнать поподробнее, как же работает двигатель-вентилятор (именно так это устройство называется). Требуемую информацию удалось раздобыть в журнале “Радио”, №12 за 2001 год.

Целая статья оказалась посвящена ремонту вентиляторов, и принципиальные электрические схемы в ней тоже присутствовали. И вот что выяснилось в результате…

Большинство вентиляторов выполнены в виде бесколлекторных двигателей с внешним ротором, снабженным крыльчаткой. Напряжение питания обычно 12 Вольт, потребляемый ток, в зависимости от размеров и мощности, от 70 мА до 0,35 А (у наиболее мощных). Коллекторные двигатели не применяют, так как их щетки довольно быстро изнашиваются и создают сильные шумы и вибрации, а также электрические помехи.

На роторе бесколлекторного двигателя установлены постоянные магниты, а на находящемся внутри него статоре – обмотки. Переключение тока в обмотках производится с помощью узла, определяющего положение ротора по воздействию магнитного поля на датчик Холла. Такие датчики внешне напоминают транзисторы и имеют три вывода – напряжение питания, выход и общий. Напряжение на выходе может изменяться или пропорционально напряженности поля, или скачком, в зависимости от конкретной модели датчика.

На рисунке 1 приведена схема двигателя SU8025-M. На статоре двигателя расположены четыре идентичные катушки, содержащие по 190 витков. Намотаны они сложенным вдвое проводом. В зависимости от углового положения датчика Холла относительно ротора, на выходе датчика будет низкий или высокий уровень напряжения.

Если уровень высокий, то открыт транзистор VT1, VT2 закрыт, и через обмотки группы А протекает ток. Ротор поворачивается, вместе с ним поворачивается и его магнитное поле. Когда уровень сигнала на выходе ВН1 сменится низким, VT1 закроется, а VT2 откроется, пропуская ток в группу обмоток Б. Ротор вращается дальше, ток снова переключается в обмотки группы А, и процесс повторяется снова и снова…

В моменты переключения тока на обмотках двигателя возникают выбросы напряжения (благодаря явлению самоиндукции). Для уменьшения этих выбросов параллельно участкам коллектор-эмиттер транзисторов VT1 и VT2 подключены конденсаторы С1 и С2. Диод на входе защищает остальную схему от повреждений в случае неправильного подключения питания.

Есть и другие варианты схем вентиляторов. На рисунке 2 приведена схема изделия MD1208PTS1. В этой схеме датчик Холла управляет парой коммутирующих транзисторов через специальный каскад на транзисторе VT1 (рисунок 2). Ну, и что же может произойти при длительной эксплуатации вентиляторов?

При высыхании смазки повреждаются поверхности оси ротора и втулки, что приводит к усилению вибрации или даже заклиниванию ротора. Так что, если появился гул, который исчезает после нескольких минут работы, – это характерный признак того, что в подшипниках нет смазки. Если использовать для смазки что попало, то это “что попало” может потом загустеть и будет прекрасным тормозом для ротора. В указанной статье упоминаются виды смазки, которые лучше подходят для ремонтных целей. Бывает, что в подшипники набивается пыль, в этом случае совершенно необходимы разборка и смазка. При разборке нельзя прилагать слишком большие усилия, так как ось ротора изготовлена из твердого металла, а он довольно хрупкий.

Другой тип неисправностей – электрические. Как и в любом другом устройстве, неисправности эти бывают двух видов – “нет контакта, где должен быть, или он есть там, где его не должно быть” – обрыв или замыкание. У обмоток статора малое “омическое” сопротивление, поэтому при пробое коммутирующего транзистора или остановке крыльчатки (попадание туда чего-либо или заклинивание подшипника) ток в обмотке значительно возрастает, а это может привести к перегоранию проводов.

Для ограничения тока в случае возможной аварии последовательно в цепь питания вентилятора необходимо включить резистор сопротивлением 10 Ом. Если возникло желание (просто непреодолимое) перемотать сгоревшие обмотки, следует использовать провода марок ПЭВ-2, ПЭТВ-2, ПЭЛБО, ПЭЛШО подходящего диаметра. Провод ПЭЛ применять не рекомендуется. Точно соблюдайте число витков, иначе новые обмотки будут перегреваться.

Вышедшие из строя транзисторы лучше заменять более высоковольтными, подходящими по параметрам (ну и по размерам тоже…), если сможете такие найти. Скорее всего, придется искать другой сгоревший вентилятор для разборки.

Если установленные в двигателе конденсаторы рассчитаны на напряжение меньше 50 Вольт, их рекомендуют заменять более высоковольтными. Хотя рассмотреть на мелких деталях маркировку бывает и затруднительно…

Ремонт платы, вероятно, будет затруднен из-за ее малых габаритов и особенностей поверхностного монтажа. Обратите внимание на качество пайки – при работе двигатель довольно сильно вибрирует, и иногда детали просто отваливаются.
После окончания ремонта и установки кулера на место проверьте, не мешают ли его вращению шлейфы и провода, иначе придется повторять процедуру ремонта снова.

Слежка

Итак, двигатель вертится, и все вроде в норме. Хорошо, если плата способна контролировать обороты вентиляторов, но ведь у многих еще работают “раритеты”, которые и не подозревают о существовании кулеров с датчиками оборотов.

Что можно предпринять в этом случае?

Можно попробовать приобрести устройство, описанное в одном из номеров “UPGRADE”, – называется оно просто и незатейливо: TTC-ALC Fan Alarm. К этому устройству подключаются до трех вентиляторов, и при остановке любого из них раздается звуковой сигнал. Cигнал будет звучать до тех пор, пока не начнет вращаться вентилятор или не отключится питание. Только вот на снижение оборотов (без полной остановки вентилятора) эта штука не реагирует… Указанная стоимость “сторожа” составляла 11 долларов.

А почему бы не попробовать сделать такого “Большого Брата” для кулера самому? Вот и схема для заинтересовавшихся – рисунок 3.

Схема предназначена для контроля оборотов двигателя с датчиком вращения. Выход датчика – транзистор с “открытым коллектором”, при работе этот транзистор открывается и закрывается (два импульса на каждый оборот ротора). База транзистора VT1 будет периодически соединяться с общим проводом, и транзистор будет закрыт.

При снижении оборотов “замыкание” базы VT1 на корпус будет происходить все реже, и напряжение на С1 начнет увеличиваться (ведь он заряжается через R1).

Как только напряжение станет достаточным для открытия транзистора, засветится индикатор HL1 и заработает мультивибратор на транзисторах VT2 и VT3. Если вентилятор все еще пытается вращаться, то сигналы принимают вид коротких звуковых и световых импульсов.

При полной остановке ротора сигнал становится непрерывным. Недостаток данной схемы выяснился в процессе опытной проверки – если ротор полностью останавливается в определенном положении относительно статора, тревожный сигнал не подается, хотя на уменьшение оборотов схема реагирует нормально. (Возможно, просто вентилятор такой неудачный попался…)

Еще одна слежка

Вот еще одна схема, которая рассчитана на подключение к двигателю без тахометрического датчика. Реагирует она и на замедление вращения ротора, и на полную его остановку (рисунок 4).

Последовательно с двигателем включен резистор R1, который ограничивает ток, подающийся на двигатель в аварийных ситуациях. В процессе работы прохождение тока через обмотки носит импульсный характер, соответственно, на R1 будут появляться импульсы напряжения. При токе через резистор, примерно равном 130 мА, падение напряжения на нем составит чуть больше 1 Вольта (в полном соответствии с законом Ома). Импульсы поступают на базу VT1, который выполняет роль “усилителя”. С его коллектора через конденсатор С1 эти импульсы управляют транзистором VT2, который периодически открывается этими импульсами и разряжает конденсатор С2.

Напряжение на С2 недостаточно для открывания VT3, сигнализация молчит. При замедлении вращения ротора двигателя импульсы поступают все реже, и когда напряжение на С2 достигнет величины, достаточной для открывания транзистора VT3, загорится светодиод и зазвучит тональный сигнал. Мультивибратор – такой же, как и в предыдущей схеме. Схема, возможно, далека от оптимальной, но работает вполне надежно.

В “вопросах по железу” встретился вопрос о программе, которая бы отрубала всю деятельность процессора по превышению определенной температуры, например, при остановке кулера. Программ, которые бы отрубали процессор, вроде пока не было (если не считать команды на окончание работы и отключение).

Программы, контролирующие обороты кулеров и напряжение на плате, есть, но они работают с современными платами. А что делать остальным? Ответ такой – собрать и опробовать схему, описанную выше, и ввести туда диод, цепь которого показана штриховыми линиями. Возможно, придется увеличить емкость конденсатора С2, чтобы сброс происходил при очень малых оборотах вентилятора, недостаточных для нормального охлаждения процессора. Работать схема будет так же, как и раньше, но вдобавок при остановке кулера кроме срабатывания сигнализации будет происходить непрерывный “сброс”. Световая сигнализация в данном случае просто необходима, чтобы сразу установить причину тревоги.

Вопросы по изготовлению

В схемах применимы транзисторы, подобные по параметрам обычным КТ315, с граничным рабочим напряжением коллектор-эмиттер не менее 15 Вольт. Светодиоды – какие удастся достать, желательно с красным цветом свечения – сигнал тревоги все-таки… Можно применять светодиоды повышенной яркости. Закрепить их можно в крышке свободного отсека (например, 5″).

Желательно будет подписать, какой индикатор к какому вентилятору относится. Величину ограничительного резистора R1 необходимо уточнить – главное, чтобы при работе в нормальном режиме напряжение на нем было чуть более 1 Вольта. Для звуковой сигнализации можно использовать даже выходные трансформаторы с динамиками от старых транзисторных приемников (если они еще у кого-нибудь остались…). В этом случае они включаются вместо показанного на схеме излучателя.

Если звуковой излучатель подобран неудачно (например, просто динамик от чего-нибудь китайского), то транзистор ключа (VT1 на рисунке 1, VT3 на рисунке 4) будет сильно нагреваться. Желаемый тон звукового сигнала можно подобрать изменением величин емкостей конденсаторов С2 и С3 (рисунок 3). Вообще-то, необходимо, чтобы звуковой сигнал был хорошо слышен при работе компьютера, иначе вы сами себе придумаете дополнительную сложность…

Некоторые пользователи хотят разогнать в своем компьютере абсолютно все, включая вентиляторы в кулерах. Например, пришел вопрос такого рода: “Есть желание поиздеваться над своим кулером Golden Orb, поиграть с напряжением (в основном, с повышенным). Подключил его к внешнему источнику, а хотелось бы знать и количество оборотов. Как его подключить к матери, чтобы ничего не спалить и обороты определялись?” Для ответа на этот вопрос приводится схема на рисунке 5.

Минус внешнего источника соединяется с минусовым проводом вентилятора и разъема. Плюсовой провод от вентилятора подключается к выводу внешнего источника. Выход датчика оборотов не трогаем.

Помните, что обычно для регулировки оборотов напряжение меняют в пределах 7. ..13,5 Вольт. Если хотите подать больше – ваше дело, только потом не говорите, что вас не предупреждали… И лучше всего держите наготове запасной кулер…

Стабильных вам оборотов!

Используются технологии uCoz

Радиолюбительская технология. Ремонт вентиляторов охлаждения в компьютерах.

Радиолюбительская технология. Ремонт вентиляторов охлаждения в компьютерах.

Радиолюбительская технология. Ремонт. Компьютеры.

Главная Обо мне Гостевая книга Обратная связь Новости Ссылки Космонавтика Софт Антенны Конструкции Схемы Модернизация Радиолюбительская технология Справочники QSL-bureau

Страница обновлена
Главная / Радиолюбительская технология / ..

Ремонт вентиляторов охлаждения в компьютерах.

    На роторе бесколлекторного ДВ имеются постоянные магниты, а на находящемся внутри него статоре — обмотки. Необходимым для поддержания вращения переключением тока в обмотках управляет встроенный электронный узел, определяющий текущее положение ротора с помощью датчика Холла [1]. Принцип его действия заключается в следующем. Если полупроводниковую пластину, по которой течет ток, поместить в магнитное поле, направленное перпендикулярно току, в полупроводнике возникнет поперечное электрическое поле, перпендикулярное и току, и магнитному полю.
    Это явление получило название эффекта Холла и объясняется боковым отклонением движущихся в магнитном поле носителей заряда — электронов и дырок.

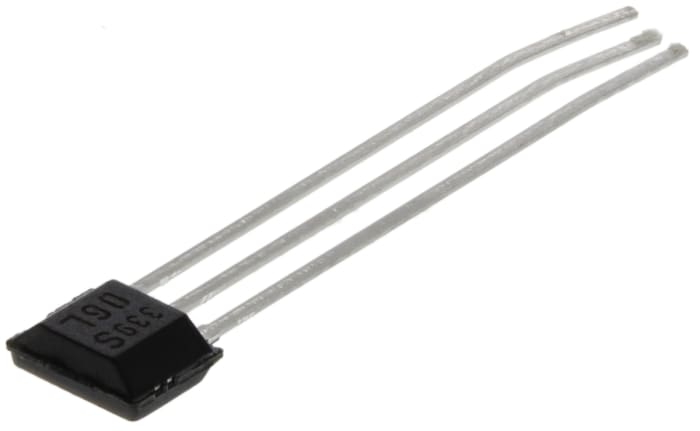

    Датчики магнитного поля, основанные на этом эффекте, внешне напоминают транзисторы и имеют три вывода: напряжение питания, выход и общий провод. Прибор может быть аналоговым (выходное напряжение пропорционально напряженности поля) или дискретным (выходное напряжение изменяется скачком при превышении напряженностью определенного порогового значения). Направление максимальной чувствительности к магнитному полю, как правило, перпендикулярно к наибольшей из граней корпуса, а на параллельные ей составляющие поля датчик не реагирует.
    На рис. 1 показана схема ДВ SU8025-M. На статоре двигателя М1 расположены четыре идентичные катушки, каждая содержит 190 витков эмалированного провода диаметром 0,128 мм (отечественный аналог ПЭТВ-2), намотанных в два провода. В зависимости от взаимного углового положения датчика Холла ВН1 и ротора двигателя сигнал на выводе 3 датчика имеет низкий или высокий уровень. Если уровень — высокий, транзистор VT1 открыт, VT2 закрыт и через обмотки группы (“фазы”) А протекает ток. В результате ротор поворачивается, а с ним и вектор индукции создаваемого его постоянными магнитами поля.
    Уровень сигнала на выводе 3 датчика ВН1 сменяется низким, что приводит к закрыванию транзистора VT1, открыванию VT2, отключению от источника питания обмоток фазы А и подключению к нему обмоток фазы Б. Вращение ротора продолжается. Далее ток переключается в обмотки фазы А и процесс повторяется.

Тип Ток, А Частота -1 вращения, мин Производительн., м /мин Шум, dBA
G 1-486 0,07 4200 0,13 17,2
G1-586 0,07 4200 0,19 21,6
NO-MES 0,12 3600 0,40 28,5
N5-MPS 0,07 4200 0,19 21,6
N6-MPS 0,08 3800 0,28 28,6
KO-MPS 0,12 3600 0,40 28,5


    В моменты переключения тока на обмотках двигателя возникают выбросы напряжения самоиндукции. Для уменьшения их амплитуды параллельно участкам коллектор—эмиттер транзисторов VT1 и VT2 включены конденсаторы С1 и С2. Диод VD1 защищает устройство от подачи напряжения питания в неправильной полярности.
    Схемы других ДВ мало отличаются от рассмотренной. Например, на рис. 2 приведена схема миниатюрного ДВ MD1208PTS1, в котором датчик Холла ВН1 управляет коммутирующими транзисторами VT2 и VT3 через фазоинвертор на транзисторе VT1.
    Рассмотрим возможные причины выхода ДВ из строя. Под воздействием эксплуатационных факторов в материалах, из которых изготовлены его детали, протекают различные физикохимические процессы, влияющие на их свойства. Например, при высыхании смазки необратимые изменения происходят на поверхностях оси ротора и ее втулки, что приводит либо к увеличению эксцентриситета и повышению вибрации, либо к заклиниванию ротора.
    На надежность радиоэлементов узла управления ДВ существенно влияет цикличность работы и переходные процессы, возникающие при включении и выключении [2, З]. Опасные для транзисторов выбросы напряжения во время переходных процессов приводят к отказам двух основных видов: замыканию в результате пробоя переходов и обрыву при перегорании соединительных проводов. Еще один вредный фактор — пыль, засоряющая подшипники и снижающая сопротивление изоляции между элементами на печатной плате (особенно, если монтаж поверхностный).
    Практика показывает, что из всех перечисленных причин выхода из строя ДВ основная — пробой транзисторов в узле управления. Чтобы получить к нему доступ, необходимо отклеить заводскую этикетку на тыльной стороне ДВ, затем удалить пластмассовую стопорную шайбу и вынуть ротор вместе с осью. При разборке миниатюрного кулера, отклеив этикетку, выдавливают отверткой весь узел подшипника. Снять стопорную шайбу в этом случае весьма затруднительно, так как она утоплена в упомянутый узел на 4…7 мм.

Тип Размеры, мм Ток, А Частота вращения, об/мин Производительность, Sм /мин Шум, dBA
JF-0410S1H 40х40х10 0,11 6000 0,15 24,0
JF-0510S1H 50х50х10 0,10 5100 0,30 29,5
JF-0615S1H 60х60х15 0,17 4500 0,44 29,0
JF-0620S1H 60х60х20 0,17 4500 0,45 29,0
JF-0625S1H 60х60х25 0,23 4500 0,58 30,5
JF-0825S1H 80х80х25 0,19 3000 0,98 31,0
JF-0925S1H 90х90х25 0,35 2800 1,47 37,0
JF-1225S1H 120х120х25 0,30 2400 2,32 42,0
JA-8025S22H 80х80х25 0,05 2300 0,73 29,0
JA-8038S22H 80х80х38 0,06 2300 0,83 31,0
JA-9225S22H 92х92х25 0,06 2300 0,93 36,0
JA-1225S22H 120х120х25 0,08 2200 1,87 43,0
JA-1238S22H 120х120х38 0,10 2700 2,70 44,0

    Обмотки статора двигателя имеют малое активное сопротивление, поэтому выход из строя коммутирующего транзистора, как и остановка ротора в результате попадания в крыльчатку постороннего предмета или заклинивания подшипника, приводят к значительному возрастанию тока в обмотке и ее перегоранию. Полезно для ограничения тока в аварийном режиме включить последовательно в цепь питания ДВ токо-
ограничительный резистор сопротивлением 10 Ом.
    Перегоревшие обмотки перематывают проводом ПЭВ-2, ПЭТВ-2, ПЭЛБО, ПЭЛШО или ПЭЛКЛ соответствующего диаметра. Провод ПЭЛ с очень ненадежной лаковой изоляцией применять не рекомендуется. Следует точно соблюдать число витков, иначе обмотки будут перегреваться. Сильный постоянный перегрев может привести к необратимым изменениям микроструктуры материала и, следовательно, магнитных свойств магнитопровода двигателя.
    Вышедшие из строя транзисторы целесообразно заменять не однотипными, а имеющими некоторый запас по предельным напряжению и току. Естественно, они должны подходить по размерам. Для защиты транзисторов от перегрузок можно включить токоограничительные резисторы последовательно с обмотками. Недопустимо увеличивать номинал резистора в цепи базы, так как это приводит к снижению пробивного напряжения транзистора.
    Подбирая замену неисправному датчику Холла, обращайте внимание, прежде всего, на напряжение питания (оно не должно быть меньше 12 В), чувствительность, габариты и конструкцию корпуса. Подходящие датчики имеются, например, в каталогах фирмы Honeywell.
    Если установленные в ДВ конденсаторы рассчитаны на напряжение менее 50 В, рекомендуется заменить их более высоковольтными. Ремонт миниатюрных ДВ может быть затруднен чрезвычайно малыми размерами платы с поверхностным монтажом. В качестве замены конденсаторов, установленных на подобных платах, подойдут алюминиевые оксидные для поверхностного монтажа производства фирмы Panasonic. Диаметр этих конденсаторов емкостью 2,2 мкф на напряжение 50 В — 4 мм, высота — 5,4 мм.
    Обращайте особое внимание на качество паек, так как уровень вибрации внутри двигателя весьма высок. Следует пользоваться бескислотными флюсами — канифолью и составами на ее основе (ФКСп, ФКФ) с добавлением неактивных веществ (спирта, глицерина). Активные флюсы ФЦА на основе соляной кислоты, хлористых и фтористых соединений интенсивно растворяют оксидную пленку на поверхности металла, благодаря чему достигается высокая механическая прочность спая. Однако в дальнейшем остаток флюса вызывает интенсивную коррозию припоя и основного металла. Поэтому применять подобные флюсы нельзя. Допускается использовать антикоррозионные флюсы (например, ВТС) на основе фосфорной кислоты с добавками различных органических соединений и растворителей, а также флюсы на основе органических кислот. Остатки этих флюсов коррозии не вызывают. После окончания ремонта имеет смысл покрыть плату и детали на ней лаком, который защитит не только от пыли, но и от влаги.
    Важное значение имеет правильная смазка ДВ. Во время ремонта или профилактических работ старую смазку нередко случайно или преднамеренно удаляют, забывая вновь смазать двигатель при его сборке. Иногда смазка высыхает, что приводит к заклиниванию или поломке ДВ. Отсутствие смазки в подшипнике скольжения можно определить по характерному гулу, появляющемуся в начале работы и исчезающему через несколько минут. В случае подобного гула ДВ необходимо разобрать и смазать.
    Для подшипников скольжения применяют следующие смазки: ЦИАТИМ-201 (ГОСТ 6287—74), ЦИАТИМ-221 (ГОСТ 9433—80), ОКБ-122-7 (ГОСТ 18179—72). Из них наименьшее трение обеспечивает ОКБ-122-7. Что касается ЦИАТИМ-201, то она годится для двигателей с частотой вращения до 3000 об/мин.
    Следует избегать чрезмерной смазки. Ее избыток ведет к значительному увеличению момента трогания, особенно при низких температурах. Смазочным материалом заполняют приблизительно треть свободного объема подшипника. Категорически не рекомендуется использовать жидкие машинные масла из-за низкого демпфирования колебаний, особенно звукового диапазона частот.
    Ось ротора ДВ выполнена из весьма твердого материала и, как следствие, имеет низкую пластичность и высокую хрупкость. Это следует учитывать при ремонте, избегая приложения к ней больших боковых усилий и ударов.

ЛИТЕРАТУРА

1. Казаков Л. А. Электромагнитные устройства РЭА. — М.: Радио и связь, 1991

2. Никулин С. М. Надежность элементов радиоэлектронной аппаратуры. — М.: Энергия, 1979.

3. Фрумкин Г. Д. Расчет и конструирование радиоэлектронной аппаратуры. — М.: Высшая школа, 1985.

“Радио” №12, 2001г.

На главную     Наверх


Устройство кулера компьютера: принцип работы, распиновка.

Устройство кулера или как работает вентилятор обдува?

В статье описывается принцип работы и устройство вентилятора компьютера/ноутбука. Не сказал бы, что содержание статьи окажется жизненно необходимым для пользователей, однако небольшой мастер-класс по устройству начинки вашего программно-цифрового друга не помешает никому.

Итак, есть компьютер — значит есть и система охлаждения некоторых компонентов. В том числе и активная, которая подразумевает ряд приспособлений для принудительного теплоотвода. А значит, как минимум несколько шумящих вентиляторов в компьютере гарантировано. Какие типы вентиляторов обдува электронных компонентов бывают, вам известно по статье Кулер: основные понятия. Сейчас речь о его начинке.

Где можно обнаружить богатейший выбор вентиляторов для вашего компьютера или ноутбука? На АлиЭкспресс представлен самый широкий выбор кулеров, в том числе для любой видеокарты и одиночного одиночного радиатора. С таким выбором можно поставить под охлаждение ЛЮБОЕ устройство внутри ПК. Зачем переплачивать «продавалам», если всё то же самое можно приобрести прямо сейчас, лишь немного подождав? Убедитесь в этом сами прямо сейчас

_______________________________________________________________________________

Устройство кулера: разбираем.

Большинство вентиляторов поддаются демонтажу и ревизии. Снимем наклеенный шильдик со стороны проводов, открыв доступ к пластиковой/резиновой заглушке, которую и извлекаем:

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем  и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке. При подаче напряжения на статор вал кулера начинает вращаться. Номинал напряжения — 12 Вольт:

жало отвёртки приклеилось к цельнометаллическому магнитопроводу

Щёточных механизмов для кулера я не видел. Есть подозрение, что у всех таких вентиляторов бесщёточный механизм вращения: это, всё-таки, надёжность, экономичность, низкая шумность и возможность регулировки. Но перед тем, как перейти к электрической схеме, вспомним, что кулеры бывают нескольких типов по принципу подключения:

Однако помните. Если, например, вас заинтересует установленный внутри датчик, кулером, скорее всего, придётся пожертвовать. Почти все эти устройства неремонтопригодны.

Устройство кулера 2-pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В. Его, кулера,  назначение — дуть что есть сил по принципу «включился-выключился»:

где

  • катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом
  • датчик Холла оценивает вращение (положение) ротора.

Некоторые из таких кулеров ещё выпускаются и с 4-х пиновым молекс-разъёмом, подразумевая возможность питаться напрямую от блока питания.

Устройство кулера 3-pin

Это — наиболее распространённый тип обдувальщика. Если с минусом и 12 вольтовым проводами вы знакомы, то здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика, и схема принимает вид:

Да, в своё время это была настоящая инновация — отслеживать скорость оборотов машины. Пригодилась она и пользователям компьютеров. И вот здесь в цветности проводов начинается разнобой, в котором, впрочем, есть тенденции. Мне почти всегда встречались кулеры с такой цветностью проводов на разъёме:

Устройство кулера 4-pin

Самый модерновый вариант. Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Теоретически регулироваться могут все кулеры, но этот представитель способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это уже физически неспособен, так как датчик и контроллер сидят на одной ветке питания). Если вы пустите сигнал на датчик и тахо, они просто уйдут в параллель и процесс регулировки и считывания будет некорректным. Так что только 4 штырька под «отдельно стоящие»  сигналы:

Распиновка коннекторов кулеров также может различаться:

Управляемый скоростью сигнал от материнской платы обычно 5 В имеет пульсирующий характер; иначе он садится на корпус.

Пока всё. Успехов.

Как заменить кулер (вентилятора) компьютера, видеокарты

Все активные компоненты компьютера выделяют тепло. Особенно много тепла выделяет процессор, видеокарта, оперативная память и блок питания. Естественная циркуляция воздуха не всегда позволяет отвести выделяемое тепло до снижения температуры элементов ниже предельно-допустимой, которая не должна превышать 80˚С.

Оптимальная температура нагрева для работы полупроводниковых приборов лежит в диапазоне до 60˚С. Особенно актуален этот вопрос в летнее время, когда температура окружающего воздуха достигает 30˚С. При перегреве процессор начинает замедлять работу, сбоит и приводит к зависанию компьютера. Выходит из строя редко, так как есть схема тепловой защиты.

Программа для измерения температура процессора

Для того чтобы была возможность узнать и контролировать в процессе работы компьютера температуру процессоров компьютера и видеокарты в их ядрах установлены сенсоры. В современных компьютерах температуру CPU можно узнать, зайдя в BIOS. Но перезагружать компьютер во время работы на нем неудобно, да и за время перезагрузки нагрузка на процессоры уменьшится и измерянная температура будет ниже, чем была во время максимальной загрузки процессоров.

Но этот вопрос легко решается с помощью программы. Достаточно запустить утилиту и можно проводить мониторинг температурного режима работы CPU компьютера. Программы, как правило, предоставляют еще много дополнительной информации по работе компьютера.

Предлагаю Вашему вниманию протестированные мною две простые программы для мониторинга температурного режима процессоров, которые можно скачать непосредственно с моего сайта. Эти утилиты не требуется устанавливать, достаточно просто запустить и сразу во всплывшем окошке увидеть температуру CPU и много других параметров компьютера.

Программа Real Temp работает только с Windows и предназначена для контроля температуры и других параметров компьютера, собранных на базе процессора Intel.

Программа Open Hardware Monitor работает под всеми версиями Windows и Linux, поддерживает материнские платы, собранные на базе процессоров Intel и AMD.

Для чего устанавливается кулер для процессора

Для обеспечения стабильной работы компьютера на элементы, выделяющие значительную тепловую энергию, устанавливают радиаторы. Радиатор представляет собой массивную металлическую деталь из алюминия или меди, с большой площадью поверхности.

Для улучшения теплопередачи на контактируемые поверхности процессора и радиатора, чтобы заполнить микронеровности, тончайшим слоем наносится термопаста. Но и эта мера не всегда помогает, и тогда дополнительно устанавливают электрический вентилятор, который часто называют кулер.

Кулер прогоняет большой объем воздуха через ребра радиатора и тем самым обеспечивает оптимальный тепловой режим работы микросхем. Благодаря применению кулеров компьютеры имеют небольшие размеры. Но за это приходится расплачиваться дополнительным акустическим шумом, который издают кулеры во время работы.

Направление потока воздуха из кулера легко определить, не подключая кулер к питающему напряжению. Со стороны выхода потока воздуха, лопасти крыльчатки слегка вогнуты. Иногда на корпусе кулера имеются стрелки, указывающие направление потока воздуха и вращения крыльчатки.

Как и любое механическое устройство, со временем трущиеся детали кулера, это подшипники качения или скольжения, необходимо смазывать машинным маслом. Ни в коем случае нельзя в качестве смазки применять растительные масла, подсолнечное, оливковое и им подобные. Через время масло засохнет, как олифа, и кулер даже разобрать будет невозможно.

Недостаточное количество смазки обычно сопровождается постепенно возрастающим акустическим шумом, издающим кулером. Если своевременно не провести профилактику, то подшипники начинают интенсивно изнашиваться и потребуется уже замена кулера.

Производители компьютеров часто устанавливают для охлаждения процессоров и видеокарт кулеры оригинальной конструкции, которые в ассортименте магазинов не представлены. По функциональному назначению все кулеры одинаковы и отличаются только производительностью и способом крепления к радиатору. Производительность кулера зависит от диаметра крыльчатки и скорости ее вращения. Все кулеры вращаются приблизительно с одинаковой скоростью, около 5000 оборотов в минуту, так что при выборе кулера для замены можно ориентироваться по диаметру крыльчатки.

Одним из главных врагов эффективного охлаждения является пыль. Она покрывает все элементы внутри компьютера и существенно снижает теплообмен их с воздухом. Поэтому, необходимо хотя бы раз в год снимать боковую крышку системного блока и кисточкой с помощью пылесоса удалять всю доступную пыль.

Особенно важно удалить пыль, осевшую между ребер радиаторов процессора и видеокарты. Эффективность теплоотдачи радиатора снижается в разы и может вызывать сбои в работе компьютера. От перегрева часто выходят из строя и сами кулеры, так как при работе они сами себя обдувают и тем самым охлаждают. А так как из-за пыли воздуху перемещаться некуда, кулер не охлаждается и сам перегревается.

Как открыть системный блок компьютера

Для того, чтобы добраться до кулеров компьютера, достаточно снять одну боковую крышку с системного бока, которая находится дальше от разъемов на материнской плате.

Перед разборкой системного блока, первое, что нужно сделать, это вынуть все провода из разъемов, начиная с кабеля подводящего напряжение питания 220 В. Необходимо при проведении любых работ с системным блоком и любой другой техникой, всегда в первую очередь вынимать провод питания, а вставлять его при подключении, последним.

Провод, через который системный блок подключается к электрической сети, обычно черного, реже серого цвета и самый толстый. Вставляется вилкой непосредственно в блок питания. Далее открутить два винта (на фото самые верхние), которые держат крышку. Сдвинуть крышку на себя, зацепы выйдут из зацепления, и крышка легко снимется вверх. Откроется полный доступ ко всем узлам и картам компьютера.

В системном блоке на фотографии установлено четыре кулера. На процессоре, видеокарте (стоит вертикально), в корпусе системного бока слева вверху (подсвечен синим светодиодом) и внутри блока питания (на фотографии не видно).

Одевается крышка на системный блок в обратном порядке. При сборке, обратите внимание, чтобы провода, идущие от блока питания, не касались крыльчаток кулеров. При касании проводов крыльчатки ее лопасти будут тереться о провода, и издавать шум. Попавший, между лопастями крыльчатки кулера провод может и застопорить ее вращение полностью.

Поиск шумящего кулера

Когда один из кулеров в компьютере шумит, то зачастую непонятно, какой именно. Из-за акустического резонанса, может показаться, что шумит совсем не тот, который шумит на самом деле. Для того, чтобы точно определить, нужно по очереди каждый кулер отключить от питания, вынув разъем, или притормозить пальцем за центр крыльчатки. За лопасти притормаживать не стоит, можно пораниться. Если кулеры на видеокарте, процессоре и системном блоке (в некоторых компьютерах на системном блоке устанавливают дополнительный кулер) не шумят, значит, виновник шума кулер в блоке питания.

Виды разъемов для подключения кулера в компьютере

Для работы кулера на его обмотки необходимо подать питающее напряжение постоянного тока 12 В. Кулеры к компьютеру подсоединяется с помощью разъемов. В блоках питания компьютеров раньше кулеры тоже подсоединялись с помощью двойного разъема, а с некоторых пор стали экономить и провода запаивать непосредственно в печатную плату, что значительно усложняет смазку и замену кулера при ремонте. Приходится выпаивать провода или разрезать их и потом сращивать.

В зависимости от типа кулера разъемы используются двух, трех и четырех контактные. На двух контактный разъем питающее напряжение подается проводом черного цвета (–12 В, первый вывод) и красным проводом (+12 В).

На трехконтактный разъем питающее напряжение подается так же, как и на двухконтактный, проводом черного цвета (–12 В, первый вывод) и красным проводом (+12 В). Но добавлен еще один проводник желтого цвета по которому от датчика скорости вращения кулера Холла передается сигнал на материнскую плату. Этот проводник не принимает участия в работе кулера, так как является информационным и позволяет контролировать скорость вращения на мониторе. Подключать желтый провод не обязательно, без него кулер будет работать также успешно.

У четырех контактного кулера цвета проводов отличаются. Черный – -12 В, желтый – +12 В, зеленый – датчик скорости вращения, и синий – для подачи сигнала управления скоростью вращения с материнской платы. На материнской плате рядом с разъемом для подключения кулера процессора обычно нанесена маркировка CPU_FAN, как на фотографии ниже.

На материнской плате кроме разъема для подключения кулера процессора, как правило, установлено еще несколько разъемов. Все они одного типа и их легко найти. Один трехконтактный разъем предназначен для подключения кулера, установленного в корпусе системного бока. Рядом с ним обычно есть надпись SYS_FAN. Еще один или два тоже трехконтактные без надписей. Они обычно свободны и к ним можно, в случае необходимости подключить еще один или два дополнительных кулера.

Четырех проводные кулеры используются редко. Обычно скорость вращения кулера регулируется за счет изменения напряжения питания, которое меняется в зависимости от температуры нагрева процессора.

Цветовая маркировка проводов, выходящих из блока питания другая, на красных проводах +5 В, черных – общий провод, и желтых +12 В.

Так что при подключении кулера непосредственно к проводам, идущим от блока питания, красный провод кулера нужно подключать к желтому проводу, идущего от блока питания. Если Вы подключите красный проводник к красному, идущему от блока питания (+5 В), то кулер будет вращаться медленно и не сможет развить максимальные обороты. Если будет попутана полярность, то кулер из строя не выйдет, а просто не будет работать.

Как заменить разъем на кулере

При замене кулера иногда возникают трудности подключения по причине разных типов разъемов на проводах кулера и материнской плате. Например, на материнской плате стоит трехконтактный разъем, а Вы заменяете кулером с двухконтактным разъемом, или наоборот. Для совместимости можно контакты извлечь из одного разъема и переставить в другой разъем.

Для того, чтобы извлечь контакт из корпуса, нужно концом шила или иголки утопить фиксатор контакта, несильно надавив в прорезе в месте, ближе к выходящему проводу и потянув за провод вынуть контакт.

На правой фото в верхней части хорошо виден фиксатор, который и обеспечивает фиксацию контакта в корпусе разъема. Таким способом фиксируются контакты практически во всех разъемах, в не зависимости от размеров и количества контактов. После того, как все контакты вынуты, их вставляют в другой корпус разъема. После установки нужно подергать за провода для проверки надежности фиксации и если контакт вынется, необходимо ножиком немного отогнуть фиксатор, который мог, при чрезмерном нажатии при снятии утопится.

При переустановке контактов из трех контактного корпуса в двух контактный, желтый провод нужно заизолировать, надев изолирующую трубку или пару витками изолирующей ленты.

Вот таким образом без пайки и разрезания проводов я поменял местами разъемы у двух кулеров. Времени эта операция занимает не более двух минут и самое главное, гарантирует надежность соединения.

Как заменить разъем кулера с помощью пайки паяльником

При замене кулера, установленного на корпусе системного блока, можно столкнуться с ситуацией, что длина провода у нового кулера недостаточна для подключения к материнской плате или разъем на проводе не подходит. Этот вопрос можно решить одним из предлагаемых ниже способов – заменить провод кулера более длинным или, не вмешиваясь в конструкцию кулера сделать удлинитель на разъеме.

Для умеющих работать с паяльником предлагаю еще один способ удлинения проводов или адаптации кулера для подключения к любому виду разъема на материнской плате.

Провода для подключения кулера входят в его корпус через отверстие с узкой прорезью как на фотографии слева и припаиваются к печатной плате как на фото справа. Место пайки, как и место для смазки кулера заклеено защитной этикеткой.

Для замены проводов перепайкой нужно сначала со старого и нового кулера отпаять провода с разъемами. Перед пайкой, не забудьте зарисовать или сфотографировать цветовую последовательность припайки проводов в новом кулере. Далее к контактам площадкам печатной платы нового кулера соблюдая цветовую маркировку, припаиваются провода от старого. Мне попался провод от кулера донора, в котором вместо провода желтого цвета был использован белого. Так что не удивляйтесь, если столкнетесь с подобным случаем.

После укладки проводов в корпусе кулера и приклейки на место этикетки кулер готов к подключению. Проверка показала, что работоспособность кулера после замены провода не нарушилась.

Как нарастить провода кулера без их перепайки

Не каждый решится на перепайку проводов только что купленного дорогого кулера. Да и может встретиться случай, например, когда после замены материнской платы длины провода кулера установленного в системном блоке до разъема на ней не хватает. Для этого случая есть простое решение – изготовление удлинителя.

Для этого понадобится провод от ненужного кулера с соответствующим разъемом на конце и ответная часть разъема-папы, выпаянная из материнской платы или другого места. Для удлинителя я брал провод от кулера от процессора и цвета проводов тоже не соответствовали стандарту.

С концов проводов снимается изоляция на длину 5 мм, они залужаются припоем и припаиваются к разъему, выпаянному из материнской платы. На выводы разъема после пайки проводов для изоляции и получения красивого внешнего вида надеваются отрезки полихлорвиниловой трубки.

На фотографии Вы видите результат работы. Этот способ удлинения-наращивания проводов удобен тем, что не приходится касаться кулера и удлинитель может пригодиться для других случаев применения.

Замена кулера процессора

Кулер, установленный для охлаждения процессора компьютера стал нестерпимо постоянно шуметь. До этого шум был только в течение первых нескольких минут при включении компьютера. Это уже был сигнал, что надо кулер срочно смазать, но время было упущено. Шум, после некоторого времени прекращался потому, что остатки смазки от трения в подшипнике разогревались, текучесть масла увеличивалась, и оно попадало в подшипник, масла хватало для нормальной работы. Но, впервые минуты работы, когда кулер шумел, шел интенсивный износ подшипников, приводя его в негодность.

Смазка подшипника качения (шарикового) помогла на несколько часов и снова шум. Найти подшипники требуемого типоразмера, нереальная задача. Надо менять кулер который оказался оригинальной конструкции. Попытка найти такой же на замену не увенчалась успехом. Пришлось решать проблему исходя из существующих возможностей.

Крепится кулер обычно на радиатор процессора саморезами, которые завинчиваются в пазы между его ребрами. Если винтов сверху нигде не видно, значит надо искать защелки. чтобы освободить кулер на защелках, нужно эти защелки по очереди отвести в сторону, при этом удерживая уже отведенные, иначе они опять вернутся на место. Наглядно как фиксируются на радиаторе защелки можно увидеть на фотографиях в статье сайта «Как снять кулер с радиатора процессора».

Работу надо проводить очень аккуратно, следить за тем, чтобы инструмент случайно не соскользнул и не ударил по материнской плате. Иногда к защелкам сложно подобраться и бывает проще снять радиатор целиком и уже потом снять кулер. Но тут надо быть готовым к тому, что придется наносить на поверхность радиатора и процессора тонкий слой теплопроводящей пасты, взамен подсохшей.

Заменить такой кулер на стандартный возможно. Достаточно изготовить несколько крепежных деталей. По техническим характеристикам хорошо для замены подходит кулер, от блока питания компьютера. Иногда, кулер такого типоразмера для дополнительного охлаждения устанавливают и в корпусе системного блока.

Из выломанных заглушек от системного блока, с места для установки дополнительных карт, сделал 2 планки. Прикрутил их к кулеру выкрученными при его демонтаже 4 винтами. От шумевшего кулера отрезал питающие провода и соединил их с проводниками нового по технологии со сдвигом. Красный провод (+12 В) соединяется с красным, черный (-12 В, общий) с черным. Даже если Вы случайно подключите неправильно, ничего не произойдет, просто кулер не будет работать. Желтый провод, по которому от кулера передается сигнал о частоте вращения, не подсоединял. Мне не нравится, когда все время с «завыванием” меняется частота вращения крыльчатки кулера. Поэтому отсутствие обратной связи меня не смущает.

На 2 самореза, через просветы в крыльчатке привернул кулер к радиатору процессора. Саморезы необходимо подобрать такого диаметра, чтобы обеспечить надежную их фиксацию. Если саморез, во время работы компьютера, случайно попадет на материнскую плату, то может вывести ее из строя.

Испытания, после замены кулера, показали тихую работу компьютера и достаточное охлаждение процессора при температуре окружающей среды более 30˚С. Температура процессора при полной нагрузке, по показаниям BIOS, не превышала 60˚С.

Замена кулера видеокарты

Во всех видеокартах устанавливаются кулеры оригинальных конструкций, и приобрести точно такой же практически невозможно, особенно если карта проработала много лет.

Замена кулера стандартным вентилятором

Кулер на видеокарте начал несносно шуметь. Решил смазать подшипник, разобрал и обнаружил, что пластмассовое основание крыльчатки в трещинах.

Смазка в данном случае уже не поможет, требуется замена кулера новым. Подобрал по диаметру крыльчатки кулер, попался с большим размером. Значит, будет еще лучше охлаждать, чем стоявший родной кулер.

При подборе нового кулера нужно учитывать и размер ребер радиатора, чтобы не делать дополнительных крепежных элементов и закрутить саморезы прямо в пазы между его ребрами. Закрепил двумя саморезами, что оказалось вполне достаточно, так как ребра радиатора оказались довольно жесткими. Можно закрепить и на четыре самореза. Если не хочется крепить саморезами, можете с успехом привязать за крепежные отверстия кулер толстой ниткой к ребрам радиатора с двух противоположных сторон. Держаться будет, не хуже.

На штатный кулер видеокарты питающее напряжение подавалось через двухконтактный разъем. Новый же был с тремя контактами. Для того чтобы не делать дополнительную работу, установил видеокарту в слот и подключил кулер к материнской плате. На них практически всегда есть свободные трехконтактные разъемы для подключения дополнительных кулеров. На кулере, который стоял ранее на видеокарте, не было этикетки и вполне возможно, что он был рассчитан на питающее напряжение 5 В. По этому, если будете при замене подключать кулер к разъему на видеокарте, обратите внимание на соответствие питающих напряжений.

Проверка показала тихую работу и достаточное охлаждение видеопроцессора.

Доработка стандартного кулера для установки в видеокарту

Компьютер стал зависать, при его вскрытии было обнаружено, что крыльчатка кулера, установленного на видеокарте не вращается.

После снятия кулера стало очевидным, что ремонту он не подлежит. Микросхема, регулирующая скорость вращения кулера сгорела, в результате чего обуглилась обмотка статора, и от перегрева кулер развалился на части.

Можно было к радиатору саморезами прикрутить стандартный кулер, как в предыдущем случае, но захотелось сделать все профессионально.

Для замены был подобран стандартный кулер подходящего размера на напряжение 12 В (сгоревший был тоже рассчитан на напряжение 12 В) и с него удалено с помощью ножовки по металлу кольцо корпуса, как показано на фотографии.

Для точного сверления отверстий старый кулер был использован как кондуктор. Для этого кулеры были связаны между собой с помощью нитки, как на фотографии. После сверления первого отверстия, для точности получения следующих, в него сразу вставлялся саморез.

Так как разъем для подачи питающего напряжения на старом кулере по конструкции был другим, то пришлось отпаять провода с разъем от платы сгоревшего и припаять их, соблюдая цветовую маркировку, к плате нового кулера.

Лапки крепления нового кулера оказались по толщине больше, чем у сгоревшего. Поэтому пришлось использовать для крепления саморезы большей длины. Как видно на фотографии, кулер после доработки отлично вписался в форму радиатора видеокарты.

Перед установкой видеокарты в компьютер, на разъем кулера было подано питающее напряжение. Он работал тихо и хорошо обдувал ребра радиатора. Проверка температуры нагрева радиатора после установки видеокарты в компьютер показали хорошую эффективность работы нового кулера.

Повторный ремонт видеокарты из-за отказа замененного кулера

Через полгода в летнее время процессор видеокарты стал перегреваться. Анализ показал, что вновь установленный кулер перестал работать. Крыльчатка не вращалась, рукой проворачивалась туго.

Стало очевидным, что кулер перегорел из-за несовершенства конструкции системы охлаждения. Он плотно прилегал к радиатору основанием, в результате не только ухудшал отвод тепла от наиболее нагретой поверхности радиатора, но и сам нагревался до высокой температуры.

Поэтому было принято решение при замене отказавшего кулера новым, закрепить его таким образом, чтобы кулер обдувал не только радиатор, но и сам себя.

Для замены был взят подходящего размера бывший в употреблении брендовый кулер от процессора Пентиум, прослуживший много лет, но находившийся в отличном состоянии. Перед установкой он был разобран и подшипник смазан графитной смазкой.

Кулер от процессора имел трехконтактный разъем, а на видеокарте был установлен двух контактный. Имелось два варианта подключения кулера к схеме питания. К материнской плате без перепайки проводов, или к плате видеокарты, с перепайкой.

На любой материнской плате есть пару разъемов, один из которых показан на фотографии, для подключения кулеров, которые устанавливаются в корпусе системного блока компьютера. Если позволяет длина провода, то можно установить видеокарту и подключить разъем кулера к одному из таких разъемов. Такой способ подключения дополнительно позволит системно контролировать скорость вращения крыльчатки.

Но в моем случае длины провода было мало и поэтому решил перепаять провода с неисправного на новый кулер. Для работы кулера нужно подать только питающее напряжение.

Закреплен кулер к радиатору был с помощью четырех саморезов, завинченных между его ребрами, как показано на фотографии. Внешний диаметр самореза должен быть чуть больше расстояния между ребрами радиатора.

С тех пор прошло более двух лет, кулер работает стабильно. Благодаря изменению способа установки кулера, выросла эффективность охлаждения видеопроцессора, а кулер обдувая себя, стал работать в облегченных условиях.

Замена кулера в блоке питания

Для того, чтобы сделать техническое обслуживание или заменить кулер в блоке питания компьютера, до него надо еще добраться. После снятия боковой крышки системного блока нужно открутить четыре винта крепления блока питания, которые расположены на стенке, где размещены все разъемы. При этом системный блок нужно расположить таким образом, чтобы освобожденный от крепления блок питания, не упал на материнскую плату.

Блок питания извлекается из системного блока. От блока питания ко всем устройствам и материнской плате идут проводники с вилками на концах, подающих питающее напряжение. Если провода достаточной длины, то разъемы можно не разъединять, или снять только те, провода от которых натягиваются.

Расположив БП на углу системного блока, нужно отвернуть четыре винта, отмеченные на фото розовым цветом и снять крышку. Иногда винты заклеены бумажными этикетками и, чтобы их открутить, нужно сначала найти. Крышка снимается сдвигом вверх. Вы будете удивлены количеством пыли на элементах блока питания. Ее нужно обязательно полностью удалить кистью с пылесосом.

Далее откручивается винты, помеченные на фото желтым цветом, и кулер вынимается. От кулера идут два проводника красного и черного цвета. Красный провод (+12 В), черный (-12 В). Для удобства обслуживания кулера, лучше отвинтить плату БП и отпаять эти провода, но это не обязательно, если будет достаточно для восстановления нормальной работы кулера, его только смазать.

Снижение оборотов кулера

Если производительность работы кулера после замены стала больше необходимой, можно снизить обороты, уменьшив подаваемое на него напряжение питания. Достаточно включить в разрыв красного провода один диод любого типа, или несколько последовательно, катодом (он обычно маркирован полоской на корпусе) в сторону кулера. Если не понятна маркировка диода, то можно его включить, как придется, если кулер не будет вращаться, поменять местами концы подключения диода.

Один диод, уменьшит питающее напряжение на 0,8 В, или до 11,2 В. Включение последовательно, например, пяти диодов, уменьшат напряжение питания кулера на 4 В, оно станет равным 8 В.

Снизив обороты, нужно убедиться, что процессор не перегревается при работе на полной нагрузке. Для этого есть программы, позволяющие контролировать скорость вращения кулера и температуру нагрева процессора не выходя из операционной системы. Работа процессора в тяжелом тепловом режиме приводит к замедлению его быстродействия, возможны сбои в работе компьютера и даже зависание.


Валерий 04.04.2012

Я посмотрел на сайте как вы поменяли кулер на видеокарте, у меня к вам вопрос, а радиатор снимать не надо ? У меня видеокарта другая там крепёж у кулера совсем другой как мне быть ?

Александр

Снимать радиатор не желательно, так как под ним есть теплопроводящая паста и ее придется наносить вновь.
Конструкция радиатора не имеет значения, главное, чтобы новый кулер хорошо обдувал его. Если затрудняетесь снять отказавший кулер, то можно его даже не снимать, а отключить и на него приладить новый любым способом. Главное, чтобы был хороший обдув радиатора. Проверить можно прикасанием руки к радиатору. Если можете долго держать не отрывая пальцев, то есть припекает, но не больно, значит обдув нормальный.

Юрий 21.11.2016

Уважаемый Александр Николаевич!
Проинформируйте пожалуйста, должен ли кулер на видеокарте включаться сразу, или же только после набора определённой температуры видеокартой? Спасибо за ваши статьи!

Александр

Здравствуйте, Юрий!
Обычно кулер, установленный на видеокарте, запускается сразу же после включения компьютера. Но в некоторых современных моделях применяется полупассивная система охлаждения, суть которой заключается в том, что вентелятор запускается только после того, как радиатор видеопроцессора нагреется до определенной температуры. Это возможно потому, что у мощных видеокарт на видеопроцессор устанавливают большие радиаторы, и при малой нагрузке на видеопроцессор нет необходимости отводить большое количество тепла и с этой задачей справляется сам радиатор.
На некоторых видеокартах устанавливают сразу два кулера. Когда радиатор нагревается до заданной температуры, то сначала включается первый, постепенно набирая обороты, а если он не справляется с отводом тепла, то включается и второй.

Распиновка 3-Pin кулера

Распиновкой или цоколевкой называют описание каждого контакта электронного соединения. Как известно, в электрических приборах достаточно часто используется подключение оборудования, где его корректную работу обеспечивает несколько проводов. Касается это и компьютерных кулеров. У них бывает разное количество контактов, каждый отвечает за свое соединение. Сегодня мы бы хотели в деталях рассказать о распиновке 3-Pin вентилятора.

Цоколевка компьютерного 3-Pin кулера

Размеры и варианты подключения вентиляторов для ПК уже давно стандартизированы, различаются они только наличием кабелей подключения. Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются. Давайте детально рассмотрим электрическую схему и цоколевку упомянутой детали.

Читайте также: Выбираем кулер для процессора

Электронная схема

На скриншоте ниже вы можете наблюдать схематическое изображение электрического плана рассматриваемого вентилятора. Его особенность заключается в том, что помимо плюса и минуса присутствует новый элемент — тахометр. Он позволяет отслеживать скорость оборотов обдувальщика, а крепится на саму ножку датчика, что изображено на схеме. Отметить стоит катушки — они создают магнитное поле, отвечающее за беспрерывную работу ротора (вращающейся части двигателя). В свою очередь, датчик Холла производит оценку положения крутящегося элемента.

Цветность и значение проводов

Компании, производящие вентиляторы с 3-Pin подключением, могут использовать провода разных цветов, однако «земля» всегда остается черным. Чаще всего встречаются комбинация красный, желтый и черный, где первый — +12 Вольт, второй — +7 Вольт и идет к ножке тахометра, а черный, соответственно, 0. Вторая по популярности комбинация — зеленый, желтый, черный, где зеленый7 Вольт, а желтый12 Вольт. Впрочем, на изображении ниже вы можете ознакомиться с этими двумя вариантами распиновки.

Подключение 3-Pin кулера к разъему 4-Pin на материнской плате

Хоть 3-Pin вентиляторы и имеют датчик отслеживания оборотов, их все еще нельзя регулировать через специальное программное обеспечение или BIOS. Такая функция появляется только в 4-Pin кулерах. Однако если вы владеете некоторыми знаниями в электрических схемах и умеете держать паяльник в руках, обратите внимание на следующую схему. С помощью нее производится изменение вентилятора и после подключения к 4-Pin можно будет регулировать его обороты через софт.

Читайте также:
Увеличиваем скорость кулера на процессоре
Как уменьшить скорость вращения кулера на процессоре
Программы для управления кулерами

Если же вы заинтересованы в простом подключении 3-Pin кулера к системной плате с 4-Pin разъемом, просто вставьте кабель, оставив свободной четвертую ножку. Так вентилятор будет прекрасно функционировать, однако кручение его будет статичным с одной и той же скоростью всегда.

Читайте также:
Установка и снятие процессорного кулера
Контакты PWR_FAN на материнской плате

Цоколевка рассмотренного элемента не является чем-то сложным в связи с малым количеством проводов. Единственная трудность возникает при столкновении с незнакомыми цветами проводов. Тогда проверить их можно только путем подключения питания через разъем. Когда 12 Вольт провод совпадет с ножкой 12 Вольт, скорость вращения увеличится, при соединении 7 Вольт к 12 Вольт она будет меньше.

Читайте также:
Распиновка разъёмов материнской платы
Смазываем кулер на процессоре

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

3 способа как проверить датчик включения вентилятора охлаждения двигателя


Программная проверка

Убедиться, что вентилятор работает, можно и без использования специального софта. Достаточно поднести руку к отверстию системы охлаждения на корпусе, нагрузив перед этим систему. Попробуйте, например, запустить ресурсоемкую игру – шум от работы кулера подскажет, что ноутбук пытается охладить компоненты.

Если вентилятор не справляется с нагрузкой, и компонент перегревается, то ноутбук может зависнуть или самостоятельно выключиться. Так срабатывает система предотвращения перегрева, но если ей пришлось вступить в дело, значит, дело с кулером совсем плохо, и надо его срочно чистить или менять. Но так можно определить только сам факт работы вентилятора. Хорошо ли он функционирует, можно узнать через программу SpeedFan.

  1. Запустите утилиту. Нажмите кнопку «Configure».

  2. Перейдите на вкладку «Options» и в строке «Languages» выберите «Russians», чтобы русифицировать интерфейс.

Менять язык необязательно: SpeedFan с помощью значков наглядно продемонстрирует, какие компоненты греются в пределах нормы, а какие имеют слишком высокую температуру. Например, в приведенном примере кулер не справляется с охлаждением процессора, поэтому рядом с CPU значок пожара.

Попробуйте исправить это с помощью программы SpeedFan, увеличив скорость вращения вентилятора ноутбука. Найдите в нижней части главного окна утилиты кулер, который отвечает за охлаждение CPU. Если он работает не на 100%, увеличьте его мощность, чтобы проверить, спадет ли температура процессора. Если даже на максимальных оборотах вентилятор не может обеспечить нормальное охлаждение компонента ноутбука, то необходимо определить, в чем причина перегрева ноутбука.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.

Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях эти два типа систем совмещены и являются гибридными.

Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

Читайте в этой статье

Аппаратная проверка

Если трудно понять, работает ли вентилятор, придется разбирать ноутбук и проверять его работоспособность. Перед извлечением кулера изучите инструкцию по разборке своей модели лэптопа. Если ноутбук еще на гарантии, то разбирать его не следует. Идите с проблемой перегрева в сервисный центр, чтобы не потерять гарантию из-за механического вмешательства.

Если вы всё-таки собираетесь разбирать ноутбук самостоятельно, то помните, что необязательно вытаскивать кулер из корпуса, достаточно освободить провода, чтобы можно было протестировать вентилятор на другом устройстве. Для проверки понадобится USB-кабель, у которого с одной стороны оставлен штекер, а с другой – два провода, красный (+) и черный (-). Необходимо соединить провода USB кабеля с проводами кулера – черный с черным, красный с красным. Затем USB вставляется в другой компьютер.

Если вентилятор ноутбука вращается, то причину повышения температуры необходимо искать в другом месте. Попробуйте заменить термопасту на процессоре, еще раз хорошо прочистить систему охлаждения.

Чистка или замена кулера

Если вы добрались до кулера ноутбука, то можете попробовать почистить его от пыли или заменить самостоятельно. Радиаторы с вентиляторами следует искать в наиболее горячих точках – возле видеокарты, процессора, жесткого диска. Сам кулер будет закреплен винтами.

Почистить вентилятор можно с помощью обычной салфетки или специальной щетки. Затем необходимо снять радиаторы и тоже удалить из них скопившуюся пыль. В принципе, на этом чистка кулера завершена, остается только установить систему охлаждения на место, ничего не перепутав. Если у вас нет опыта проведения таких операций, то лучше сразу довериться профессионалам и обратиться в сервисный центр.

Такую чистку рекомендуется проводить регулярно, даже если вы не замечаете проблем с перегревом оборудования. Пристальное внимание на состояние системы охлаждения следует обращать также в том случае, если в доме есть животные или недавно проводился ремонт с «пыльными» работами – например, затиранием оштукатуренных стен. Если после чистки кулера компоненты ноутбука всё равно не охлаждаются должным образом, замените вентилятор на более мощный или подумайте о приобретении охлаждающей подставки.

String(10) «error stat»

В любом двигателе внутреннего сгорания должна стоять эффективная система охлаждения. Без которой мотор перегреется и все его подвижные части могут выйти из строя. Современные автомобили оборудованы системой охлаждения, в которой циркулирует охлаждающая жидкость. Циркуляция осуществляется при помощи специального насоса – помпы. Любая охлаждающая жидкость при долговременном её нагреве начинает кипеть. Для предотвращения этого в системе охлаждения предусмотрен радиатор. Радиатор охлаждения двигателя состоит из множества тонких трубок, к которым крепятся специальные ламели, для увеличения площади охлаждения. При движении автомобиля воздух проходит сквозь ламели радиатора и охлаждает металл, тем самым снижая температуру охлаждающей жидкости. Но на малых скоростях или при стоянии в пробке радиатор не в состоянии в одиночку противостоять перегреву двигателя. В такой ситуации на помощь приходит электровентилятор, который активируется автоматически при определённой температуре охлаждающей жидкости. Если вентилятор системы охлаждения выйдет из строя, мотор будет перегреваться. Далее мы рассмотрим, из-за чего не включается вентилятор радиатора, а также возможные причины и неисправности, которые к этому приводят и методы их устранение.

Чистим и смазываем.

Что может мешать лопастям вентилятора раскручиваться? Куски пыли или обвисшие провода. Если от первой причины легко избавиться чисткой, продувкой и последующей смазкой, то второй вариант часто сопровождается характерным звуком. В любом случае на вентилятор следует взглянуть напрямую. Мусор может попасть и внутрь механизма, заклинив движитель. Диагностируем легко – пальчиком по лопастям, придавая вращение. Если сопротивление пальцам не оказано, лопасти легко вращаются, абзац пропускайте. А пока просто чистим (кисточкой или сжатым воздухом). По необходимости смазываем.

Отдираем наклейку в части входа проводов питания и вынимаем резиновую заглушку по центру, защищающую механизм:

Сразу обратите внимание на места пайки проводов к плате. Если вы обладатель 4-х проводного кулера, лучше сразу почистить это место ненужной зубной щёткой или зубочисткой – часто там контактам просто тесно:

это называется “продорожить”

Набираем на кончик отвёртки, зубочистки и т.д. масло (подойдёт любое техническое, растительное из кухни быстро высыхает, оставляя после себя грязь) и промакаем механизм по центру, вращая пальцем лопасти. Так несколько раз:

Возможные неполадки в работе электровентилятора

Когда температура охлаждающей жидкости в критически больших пределах и не включается вентилятор охлаждения радиатора, значит, где-то возникла неполадка. Перед нами стоит задача – определить её и исправить. Вот некоторые часто встречаемые причины отказа работы вентилятора:

  • Поломка электродвигателя;
  • Обрыв проводки питания вентилятора или датчика включения;
  • Окислились контакты подключения датчика или электродвигателя;
  • Сгорел предохранитель электровентилятора;
  • Сломалось реле выключения вентилятора;
  • Вышел из строя датчик включения;
  • Неисправен клапан расширительного бачка.

Проверяем вентилятор: способ раз.

Обладателям более “совершенных” кулеров (или если сопротивления вращению не обнаружено) я сразу посоветую обратиться к проверке кулера на работоспособность. Для этого его не нужно снимать с установленной позиции. Если есть возможность, отсоедините разъём от платы. Если нет, оставляем на месте, однако, сразу примечаем цветность проводов. А для проверки на работоспособность нам нужны только два из них.

Разъём в руках или нет, осматриваем маркировку вентилятора. Ищем вольтаж:

Для дальнейшей проверки нам требуется соответствующий блок питания. Батарейка. Она, конечно, не должна превышать по вольтажу параметр, указанный на кулере. У меня оба вентилятора на 12 В. Так что подойдёт обычная 9-вольтовая “крона”. Лучше новая, не подсевшая. Смонтируем на коленке пару проводников на её контакты:

Их лучше между собой надолго не перемыкать: ничего не взорвётся, конечно, но источник питания вам может ещё пригодиться.

Вернёмся к кулеру. На разъёме чёрный провод – ““, обычно красный – “+” ( жёлтый не нужен, он читает скорость; если у вас есть четвёртый, тем более оставим в покое, его предназначение – регулировка скорости кулера, что должно поддерживаться материнской платой). Подробнее об устройстве и принципе работы в статье Устройство кулера.

Минусовой проводок импровизированного аккумулятора сажаем на чёрный контакт джекера кулера, плюсовой – на красный:

Для наглядности я отрезал разъём от кулера и замыкаю на видео прямо на батарейку:

Красный на “плюс”, чёрный – на “минус” (чёрный провод на кулере есть всегда). Этот кулер рабочий.

Как проверить обмотку электродвигателя на статоре: общие рекомендации

Трехфазный статор имеет три встроенные обмотки. Из него выходит шесть проводов. В отдельных конструкциях можно встретить 3 или 4 вывода, когда соединение треугольник или звезда собрано внутри корпуса. Но так делается редко.

Определить принадлежность выведенных концов обмоткам позволяет прозвонка их мультиметром в режиме омметра. Надо просто один щуп поставить на произвольный вывод, а другим — поочередно замерять активное сопротивление на всех остальных.

Пара проводов, на которой будет обнаружено сопротивление в Омах, будет относиться к одной обмотке. Их следует визуально отделить и пометить, например, цифрой 1. Аналогично поступают с другими проводами.

Здесь надо хорошо представлять, что по закону Ома ток в обмотке создается под действием приложенного напряжения, которому противодействует полное сопротивление, а не активное, замеряемое нами.

Учитываем, что обмотки наматываются из одного провода с одинаковым числом витков, создающих равное индуктивное сопротивление. Если провод в процессе работы будет закорочен или оборван, то его активная составляющая, как и полная величина, нарушится.

Межвитковое замыкание тоже сказывается на величине активной составляющей.

Однофазный асинхронный двигатель: особенности статорных обмоток

Такие модели создаются с двумя обмотками: рабочей и пусковой, как, например, у стиральной машины. Активное сопротивление у рабочей цепочки в подавляющем большинстве случаев всегда меньше.

Поэтому когда из статора выведено всего три конца, то это означает, что между всеми ими надо измерять сопротивление. Результаты трех замеров покажут:

Как найти начало и конец каждой обмотки

Метод позволяет всего лишь выявить общее направление навивки каждого провода. Но для практической работы электродвигателя этого более чем достаточно.

Статор рассматривается как обычный трансформатор, что в принципе и есть на самом деле: в нем протекают те же процессы.

Для работы потребуется небольшой источник постоянного напряжения (обычная батарейка) и чувствительный вольтметр. Лучше стрелочный. Он более наглядно отображает информацию. На цифровом мультиметре сложно отслеживать смену знака быстро меняющегося импульса.

К одной обмотке подключают вольтметр, а на другую кратковременно подают напряжение от батарейки и сразу его снимают. Оценивают отклонение стрелки.

Если при подаче «плюса» в первую обмотку во второй трансформировался электромагнитный импульс, отклонивший стрелку вправо, а при его отключении наблюдается движение ее влево, то делается вывод, что провода имеют одинаковое направление, когда «+» прибора и источника совпадают.

В противном случае надо переключить вольтметр или батарейку — то есть поменять концы одной из обмоток. Следующая третья цепочка проверяется аналогично.

А далее я просто взял свой рабочий асинхронный движок с мультиметром и показываю на нем фотографиями методику его оценки.

Личный опыт: проверка статорных обмоток асинхронного электродвигателя

Для статьи я использовал свой новый карманный мультиметр Mestek MT102. Заодно продолжаю выявлять недостатки его конструкции, которые уже показал в статье раньше.

Электрические проверки выполнялись на трехфазном двигателе, подключенном в однофазную сеть через конденсаторы по схеме звезды.

Общая оценка состояния изоляции обмоток

Поскольку на клеммных выводах все обмотки уже собраны вместе, то замеры начал с проверки сопротивления их изоляции относительно корпуса. Один щуп стоит на клеммнике сборки нуля, а второй — на гнезде винта крепления крышки. Мой Mestek показал отсутствие утечек.

Другого результата я и не ожидал. Этот способ замера состояния изоляции очень неточный и большинство повреждений он выявить просто не сможет: питания батареек 3 вольта явно недостаточно.

Но все же лучше делать хоть так, чем полностью пренебрегать такой проверкой.

Для полноценного анализа диэлектрического слоя проводников необходимо использовать высокое напряжение, которое вырабатывают мегаомметры. Его величина обычно начинается от 500 вольт и выше. У домашнего мастера таких приборов нет.

Можно обойтись косвенным методом, используя бытовую сеть. Для этого на клеммы обмотки и корпуса подают напряжение 220 вольт через контрольную лампу накаливания мощностью порядка 75 ватт (токоограничивающее сопротивление, исключающее подачу потенциала фазы на замыкание) и последовательно включенный амперметр.

Ожидаемый ток утечки через нормальную изоляцию не превысит микроамперы или их доли, но рассчитывать надо на аварийный режим и начинать замеры на пределах ампер. Измерив ток и напряжение, вычисляют сопротивление изоляции.

Используя этот способ, учитывайте, что:

Замер активного сопротивления обмоток

Здесь требуется разобрать схему подключения проводов и снять все перемычки. Перевожу мультиметр в режим омметра и определяю активное сопротивление каждой обмотки.

Это один из недостатков этого мультиметра. Щуп плохо входит в паз крокодила, да к тому же тонкий металл зажима раздвигается. Мне сразу пришлось его поджимать пассатижами.

Замер сопротивления изоляции между обмотками

Показываю этот принцип потому, что его надо выполнять между каждыми обмотками. Однако вместо омметра нужен мегаомметр или проверяйте, в крайнем случае, бытовым напряжением по описанной мной выше методике.

Мультиметр же может ввести в заблуждение: покажет хорошую изоляцию там, где будут созданы скрытые дефекты.

Проверяем вентилятор: способ два или оч.умелые ручки.

А с помощью этого варианта вы можете как проверить работоспособность, так и использовать рабочий, но неиспользуемый кулер в качестве вентилятора от тех источников питания, которые имеют на выходе 12 В (например, в авто). И подключаться он, кулер, будет через USB кабель. Для этого потребуется:

  • бу кабель USB от любого ненужного устройства (хороший кабель не стоит, конечно, специально портить)
  • рабочий кулер

Здесь всё просто. От кабеля отрезаем разъём к другому устройству, оставляя сам USB коннектор. Нам нужны провода со знакомой вам цветовой маркировкой: чёрный и красный . Соединяем с соответствующими проводами кулера. Изолируем и подключаем:

красный на красный, чёрный на чёрный

Вот так примерно и устроены самые недорогие USB-вентиляторы. Не сдует, но побаловаться или проверить самый раз. Для проверки подойдёт абсолютно любой USB разъём типа “мама”. Этот нехитрый приём позволит вам, кстати, проверить и четырёх-пиновые кулеры: сначала соедините “черные” контакты кулера и кабеля, а затем поочерёдно присоединяйте красный провод USB кабеля ко всем контактам на разъёме кулера. Не крутится? В помойку.

Предупреждаю. Надолго крутящийся вентилятор, питающийся таким способом, не оставляйте! Способ указан только для проверки работоспособности.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

  • агрегат не включается, сетевая лампочка не горит;
  • аппарат не работает, но лампочка горит;
  • лопасти кулера плохо вращаются;
  • агрегат не поворачивается в стороны;
  • кулер издает гудение и не вращается.

Наличие звука

Правильно работающий кулер ноутбука звучит как вентилятор с мягким пропеллером; однако он может быть не слышен при первом включении компьютера, поскольку он работает на самой низкой возможной скорости.

Чтобы обеспечить больший поток воздуха и охлаждение системы, вентилятор ускоряется по мере того, как человек продолжаете использовать ноутбук. Он, вероятно, переключится в более быстрый и громкий режим примерно через пять минут, когда ноутбук достигнет рабочей температуры.

У ноутбуков с лучшим охлаждением могут быть невероятно тихие вентиляторы, которые слышны только в тихих комнатах внимательными слушателями. Нужно обратить внимание на то, что вентилятор может быть сломан или засорен, если он издает нерегулярные пульсирующие или громкие звуки.

Ощущение воздуха

Даже если не слышно, как работает вентилятор, пользователь должен чувствовать воздух, выходящий из вентиляционных отверстий. Поток воздуха может быть очень слабым, когда впервые включается компьютер, но он усиливается, когда система достигает нормальной рабочей температуры.

После чего вентилятор ноутбука должен начать выталкивать воздух из основного выпускного отверстия, обычно расположенного на одной из сторон.

Можно положить руку ладонью на систему, примерно на полдюйма от вентиляционного отверстия, и почувствовать поток воздуха. Если ноутбук работает тихо, и нет воздушного потока, возможно, кулер сломан.

Если слышно, как вентилятор работает, но из отверстий ощущается только слабый поток воздуха, кулер может быть закрыт, и в этом случае следует очистить вентиляционные отверстия сжатым воздухом.

Наблюдение за ошибками

Если компьютер регулярно перезагружается без предупреждения, замедляется при обычном использовании или выдает страшное BSoD или «Синий экран смерти», возможно, есть проблема с вентилятором.

Сам вентилятор прикреплен к радиатору как часть охлаждающего устройства, поэтому даже если он нагнетает воздух, могут возникнуть проблемы с другой частью устройства. Система может перегреться, если охлаждающий блок выйдет из строя или термопаста, соединяющая процессор и охлаждающий блок, изнашивается.

Проверка температуры

Даже если вентилятор выталкивает некоторое количество воздуха из вентиляционных отверстий, у него все равно может быть аппаратная проблема, например, проблема с двигателем, которая не позволяет ему достаточно охладить компьютер.

Некоторые ноутбуки отображают показания температуры при включении. Но если ПК не предоставляет такую информацию, целесообразно использовать программу аппаратного монитора для проверки температуры процессора.

Если программа регистрирует постоянную температуру свыше 70 градусов по Цельсию, когда ноутбук абсолютно ничего не делает, возможно, вентилятор сломан.

Устранение перегрева

Если пользователь уверен, что кулер работает, но не справляется со своей задачей, ему нужно помочь.

Одним из способов помочь является устранение лишних процессов. Пользователи Mac могут изолировать и уничтожать нежелательные процессы с помощью Activity Monitor, в то время как пользователи Windows могут использовать диспетчер задач.

Пользователи Linux также имеют ряд опций, доступных для управления процессами.

Если возникла проблема нагрева, возможно, было бы целесообразно предотвратить загрузку слишком большого числа процессов при загрузке компьютера.

Проверка работоспособности на Macbook

Если пользователь часто замечает, что Macbook сильно нагревается, особенно когда выполняет тяжелые задачи или процессор находится под высокой нагрузкой. При таких обстоятельствах важно дать Macbook остыть и вернуться к нормальной температуре, чтобы избежать каких-либо критических проблем.

Дизайн новых моделей Macbook таков, что вентилятор расположен внутри системы и работает бесшумно. Если Macbook не охлаждается легко, то одной из причин может быть то, что кулер не работает должным образом. Это может привести к перегреву системы спереди и сзади, а также на петлях.

Шум компьютера (Реферат), стр.2 – TopRef.ru

Термическое сопротивление – основной параметр, характеризующий работу кулера в целом. Термическое сопротивление измеряется в градусах Цельсия на Ватт (°C/W). Эта величина показывает, насколько изменится температура процессора при увеличении им потребляемой мощности на 1 Вт. Например, если кулер имеет термическое сопротивление 2 °C/W и CPU потребляет 20 Вт, то его температура составит 40 °C. Чем меньше эта величина, тем лучше. Обычно, кулеры имеют термическое сопротивление 1-2 °C/W.

Итак, теперь можно дать определение, что же есть хороший кулер. Хороший кулер – это кулер, который хорошо охлаждает процессор.

Самодельные кулеры

Один из вариантов недорого, но эффективного кулера представлен ниже. Celeron 300A upto 450, подвисающий при долгой работе со стандартным кулером, прекрасно работал с таким модернизированным.

Получившийся монстр состоял из двух стандартных селероновых радиаторов, усаженных по обе стороны камня, плюс на каждом из них для лучшего нагнетания воздуха на решётку стоит сверху еще по одному кулеру. Как показывает практика, подобное спаривание вентиляторов увеличивает поток нагнетаемого на радиатор воздуха почти вдвое, а когда попадаются достаточно мощные кулера, то и более. Радиатор, сидящий на камне с фронтальной стороны для максимальной теплоотдачи крайне необходимо посадить на термопасту КПТ-8. Начинив подобным образом проц можно спать спокойно – по крайней мере, у меня и у всех, кого знаю, подобные монстры отлично вкалывают вообще без глюков, по крайней мере, если и возникает прецедент, то не по причине перегрева камня. У этого метода ещё один значительный плюс – если вдруг выходит из строя один из кулеров, то его живой сосед сверху/снизу не даст умереть/повиснуть камню.

Техника пришпиливания кулеров одного к другому проста до безобразия. Берем тот из двух, который предполагается поставить верхним, и паяльником буквально выжигаем в местах крепления двух винтов проушины таким образом, (как показано на фотке) чтобы закручиваемый туда впоследствии шуруп (или винт) садился в гнездо максимально глубоко. Делается это для того, чтобы можно было прикрутить оба кулера к радиатору стандартными шурупами 1,8 мм, а не искать четырёхсантиметровые гвозди. Затем берем немного оставшейся после зажаривания кулера пластмассы и аккуратно приплавляем в места крепления двух других винтиков. Делается это для создания 1мм. зазора между кулерами (если слепить их намертво, они будут задевать друг друга). Для той же цели необходимо поставить на оба закручиваемых болта шайбы.

PPGA-шный селерон довести до ума ещё проще, чем старый добрый слотовский. Вся задача их успешного охлаждения сводится к тому, чтобы найти максимально большой радиатор. Самый легкий вариант – купить рулезную штучку под названием Мега-кулер (правда стоит на 2$ в среднем дороже обычного вентилятора).
Я нашёл иной путь – мне посчастливилось откопать на одной “железной фирме” радиаторную решетку аж 2,5 см. высоты по обычной цене. С двумя кулерами на ней, селерон-400 на Iwill-BD100 успешно мутировал в “шестисотый”, правда, пришлось поднять напряжение на 0,2В и отключить L2-кэш (об этом в разделе проблемы). Но результат даже с отключенным кэшем впечатлил. Работало, кстати, стабильно.

Теперь перейдём к пентиумам II / III. С ними можно поступать так же, как и с их братьями меньшими, с той лишь разницей, что их приходится подвергать раздеванию – снимать пластмассовый кожух. С некоторых пор, к большому сожалению, торгующие железом конторы просекли эту фишку, и теперь обклеивают продаваемые камни со всех сторон вдоль и поперёк гарантийными лейблами, срывание которые, как известно, чревато потерей гарантии на процессор. Это обстоятельство даже заставило меня пересесть на Celeron. Однако после я об этом сильно пожалел, увидев радиатор для P2 в форме цельного бруска, на который можно было посадить в сумме аж 4 кулера (2х2). Представляете, какие тут открываются возможности! Это недорогие варианты решения проблемы, существуют также фирменные кулеры.

Профессиональные кулеры

  • Alpha

  • CoolerMaster

  • GlobalWin – VOS32

  • TurboCooler

  • AAVID

  • TennMax

  • AVC

  • ElanVital

Какие проблемы испытывают современные кулеры?

Основная проблема – в недостаточном термическом сопротивлении. Другими словами, кулеры не могут должным образом охладить разогнанные процессоры. Уже никого не удивишь кулером, несущим на борту два вентилятора. Увы, и этот способ не всегда является эффективным. Другое дело – тип вентилятора. Все современные брэндовские кулеры идут с установленными на них вентиляторами размером 60х60х25, или 50х50х20. Такие вентиляторы больше шумят, но и перегоняют больше воздуха. Вентиляторы больших размеров ставить неудобно, да и нецелесообразно – ведь тут уже вопрос упирается в радиаторы. Размеры радиаторов уже давно превысили размеры самих процессоров в разы. Японская фирма ALPHA выпускает самый большой на сегодняшний день кулер для процессоров Pentium II/III.

Этот кулер имеет рёбра длиной около 60 мм и вентиляторы размером 60х60х25, укреплённые сверху над кулером. Что достигается таким образом? Самая высокая производительность из всех вентиляторных кулеров. Но здесь есть и проблемы. Масса всей конструкции составляет около 600 грамм, кулер устанавливается не на все материнские платы (на некоторых он просто упирается в DIMM слоты, или в чипсет) и не во все корпуса. При перевозке компьютера производители рекомендуют вынимать кулер вместе с процессором и перевозить отдельно, так как он создаёт большую нагрузку на процессор и поэтому может нанести повреждения при тряске. Вот мы и подошли к одной из главных проблем всех современных кулеров – проблеме совместимости. Почему бы ни сделать просто огромный радиатор? Да потому, что уже при определённых размерах его установка затрудняется из-за особенностей материнских плат.
Вторая проблема связана с вентиляторами, рассчитанными на использование с SECC II процессорами. Здесь для эффективного охлаждения чипов кэша используется специальная конструкция радиатора, именуемая VentSink. Суть её в том, что воздух, направляемый вентиляторами, при проходе через рёбра направляется прямо на микросхемы кэша через специальные отверстия в основании радиатора.

Таким образом, можно не беспокоиться за перегрев кэша. Теперь мы можем определить основные требования к кулерам.

1) Кулер должен обладать низким термическим сопротивлением и обеспечивать должное охлаждение.
2) Кулер должен обладать совместимостью – ставиться на все материнские платы и во все корпуса.
3) Если это кулер для SECC II процессоров, то он должен охлаждать микросхемы кэша.
4) Кулер должен иметь хорошее крепление – легко ставиться на процессор и легко сниматься.

Датчик Холла – детектор магнитного поля

Датчик Холла – детектор магнитного поля

Датчик Холла — это компонент, который обнаруживает или измеряет магнитное поле. Работает по принципу эффекта Холла. Существует два основных типа: первый тип — это линейные датчики Холла, у которых выходное напряжение пропорционально магнитной индукции. Второй тип — это логические датчики Холла, выход которых может находиться только в двух состояниях.Он меняет свое состояние на определенном пороге и может иметь гистерезис.
В своем эксперименте я использовал датчик Холла от бесколлекторного вентилятора ПК. В них используется логический датчик. В моем случае это был датчик в варианте с двумя выходами типа открытый коллектор – один выход всегда включен, а другой выключен. Такой датчик используется в вентиляторах с двухконтурным двигателем. Центр двойной катушки подключен к +, а конец к выходам датчика, которые обычно имеют максимальный ток 300-800 мА.Большинство из тех, что я встречал, имеют классическую сквозную конструкцию (THT) в корпусе с 4 выводами. Датчики имеют маркировку 276, 277 и т.д. Максимальное напряжение обычно 18 – 24В. Они устойчивы к обратной полярности, но не полагайтесь на это, пока не найдете техпаспорт. Уровни переворота обычно составляют от +/- 50 до 120 Гаусс (5-12 мТл).
Используя этот датчик, я построил простой детектор магнитных полей, см. схему на рис. 2. Детектор указывает на наличие и полярность магнитного поля.Из-за небольшой асимметрии датчика всегда открыт один и тот же выход в условиях слабого магнитного поля или его отсутствия. На видео №2 показана работа детектора магнитного поля.
Вас также может заинтересовать Вентилятор со светодиодным цветовым эффектом.


Рис. 1 – Принципиальная схема простейшего бесколлекторного вентилятора («ПК-вентилятор»).


Рис. 2 – Принципиальная схема детектора магнитного поля.


Датчик Холла внутри 12см вентилятора.


еще один фанат


Датчик Холла


Детектор магнитного поля, построенный на основе этого датчика Холла.


Видео 1 – Демонстрация принципа действия датчика Холла и бесколлекторного вентилятора.


Видео 2 – Магнитополевой детектор.

Добавлено: 06.06.2012
дом

Как работают датчики Холла

Как работают датчики Холла – Объясните это Реклама

Измерить электричество очень просто — мы все знакомы с электрическими единицами, такими как вольты, амперы и ватты (и большинство из нас видели счетчики с подвижной катушкой в той или иной форме). Измерение магнетизма немного сложнее. Спросите большинство люди, как измерить силу магнитного поля (невидимого область магнетизма, простирающаяся вокруг магнита) или единицы в какая напряженность поля измеряется (веберы или тесла, в зависимости от того, как вы измеряете), и они не будут иметь ни малейшего понятия.

Но есть простой способ измерить магнетизм с помощью прибора называется датчиком или зондом на эффекте Холла, который использует хитрую часть наука открыта в 1879 году американским физиком Эдвин Х. Холл (1855–1938). Работа Холла была гениальной и опережала свое время на 20 лет. до открытия электрона — и никто не знал, что с ним делать, пока десятилетия спустя не стали лучше понимать полупроводниковые материалы, такие как кремний. В эти дни Эдвин Холл был бы в восторге чтобы найти датчики, названные в его честь, используются во всех виды интересных способов.Давайте посмотрим поближе!

Фото: Магнитное испытательное оборудование для изучения эффекта Холла. Фото предоставлено Брукхейвенской национальной лабораторией и Министерством энергетики США (DOE).

Что такое эффект Холла?

Работая вместе, электричество и магнетизм могут заставить вещи двигаться: электродвигатели, громкоговорители и наушники – это лишь некоторые из незаменимых современные гаджеты, которые работают таким образом. Отправить колеблющийся электрический ток через катушку медного провода и (хотя его не видно происходит) вы создадите временное магнитное поле вокруг катушки слишком.Поместите катушку рядом с большим постоянным магнитом и временным магнитное поле, создаваемое катушкой, будет либо притягивать, либо отталкивать магнитное поле от постоянного магнита. Если катушка свободна двигаться, он будет двигаться — либо к постоянному магниту, либо от него. В электродвигатель, катушка настроена так, что может вращаться на месте и поверните колесо; в громкоговорителях и наушники, катушка приклеена на кусок бумага, пластик или ткань, которая движется вперед и назад выкачивать звук.

Фото: Вы не можете увидеть магнитное поле, но можете измерить его с помощью эффекта Холла.фото любезно предоставлено Викискладом.

Если ток электричества в неподвижном проводнике сама притягивается магнитом, ток должен проходить по одной стороне провода… »

Эдвин Холл , 1879

Что если поместить кусок провода с током в магнитное поле, и провод не можешь двигаться? То, что мы называем электричеством, обычно представляет собой поток заряженные частицы через кристаллические (обычные, твердые) материалы (либо отрицательно заряженные электроны, находящиеся внутри атомов, либо иногда положительно заряженные «дыры» — промежутки там, где должны быть электроны). Вообще говоря, если вы прикрепите пластину проводящего материала к батарее, электроны будут проходить через пластину по прямой линии. Как движущиеся электрические заряды, они также будут создавать магнитное поле. Если поместить плиту между полюса постоянного магнита, электроны будут отклоняться в криволинейный путь, когда они движутся через материал, потому что их собственные магнитное поле будет взаимодействовать с полем постоянного магнита. (Для справки: то, что заставляет их отклоняться, называется Сила Лоренца, но нам нет нужды вдаваться здесь во все подробности.) Это означает, что на одну сторону материала будет приходиться больше электронов, чем на другую. другом, поэтому на проводе появится разность потенциалов (напряжение). материала под прямым углом к ​​магнитному полю от постоянный магнит и протекание тока. Это то, что физики называют эффектом Холла. Чем сильнее магнитное поле, тем сильнее отклоняются электроны; чем больше ток, тем больше электронов приходится отклонять. В любом случае, чем больше разность потенциалов (известная как напряжение Холла) будет. В других словами, напряжение Холла пропорционально по величине как электрическому тока и магнитного поля. Все это имеет больше смысла в наша маленькая анимация ниже.

Как работает эффект Холла?

  1. Когда через материал протекает электрический ток, электроны (показанные здесь синими точками) движутся через него практически по прямой линии.
  2. Поместите материал в магнитное поле, и электроны внутри него тоже окажутся в поле. На них действует сила (сила Лоренца), которая заставляет их отклоняться от прямолинейного пути.
  3. Теперь, глядя сверху , электроны в этом примере изгибались бы, как показано: с их точки зрения, слева направо. С большим количеством электронов на правой стороне материала (внизу на этом рисунке), чем на левой (вверху на этом рисунке), между двумя сторонами будет разность потенциалов (напряжение), как показано зеленым цветом. линия со стрелкой. Величина этого напряжения прямо пропорциональна величине электрического тока и напряженности магнитного поля.

Куда они идут?

Как узнать, в какую сторону будут двигаться электроны? Вы можете определить направление силы Лоренца с помощью правила левой руки Флеминга (если вы делаете поправку на обычный ток) или его правила правой руки (если вы этого не делаете).

Работа: на заряженные частицы, движущиеся в магнитном поле, действует сила (сила Лоренца), которая меняет их направление, вызывая эффект Холла. Вы можете использовать правило левой руки Флеминга (моторное правило), чтобы определить направление силы, если вы помните, что это правило применимо к обычному току (поток положительных зарядов) и поле течет с севера на юг.В этом примере, если у нас есть поток электронов на страницу, обычный ток течет из страницы (так что это направление, в котором должен указывать ваш второй палец). Если поле течет слева направо (указательный палец), большой палец говорит нам, что электроны будут двигаться вверх.

Использование эффекта Холла

Вы можете обнаруживать и измерять все виды вещей с помощью эффекта Холла, используя то, что известно как датчик Холла или пробник. Эти термины иногда используются взаимозаменяемы, но, строго говоря, относятся к разным вещам:

  • Датчики Холла просты, недороги, электронные чипы, которые используются во всех видах широко доступных гаджетов и продуктов.
  • Датчики на эффекте Холла являются более дорогими и сложными приборами. в научных лабораториях для таких вещей, как измерение напряженности магнитного поля с очень высокой точностью.


Фото: 1) Типовой кремниевый датчик Холла. Это выглядит очень похоже на транзистор — неудивительно, поскольку он сделан аналогичным образом. Фото с сайтаобъяснения.com. 2) Зонд на эффекте Холла, использовавшийся НАСА в середине 1960-х годов. Фото предоставлено Исследовательский центр Гленна НАСА (НАСА-GRC).

Обычно изготавливаются из полупроводников (таких материалов, как кремний и германий), эффект Холла датчики работают, измеряя напряжение Холла на двух своих гранях если поместить их в магнитное поле. Некоторые датчики Холла упакованы в удобные микросхемы со схемами управления и могут быть подключены непосредственно к большим электронным схемам. Самый простой способ использование одного из этих устройств для определения положения чего-либо. За Например, вы можете поместить датчик Холла на дверную раму и магнит. на двери, поэтому датчик определяет, открыта дверь или закрыта от присутствия магнитного поля.Такое устройство называется датчик приближения. Конечно, вы можете сделать ту же работу так же легко с магнитным герконом (нет общего правила относительно того, герконы старого образца или современные датчики Холла лучше. зависит от приложения). В отличие от герконов, которые являются механическими и полагаются на контакты двигаясь в магнитном поле, датчики Холла полностью электронные и не имеют движущихся частей, поэтому (теоретически, по крайней мере) они должны быть более надежными. Одна вещь, которую вы не можете сделать с помощью геркона, — это определение степени «включенности» — силы магнетизма — потому что геркон либо включен, либо выключен.Вот что делает датчик Холла таким полезным.

Рекламные ссылки

Для чего используются датчики Холла?

Датчики Холла

дешевы, прочны и надежны, миниатюрны и просты в использовании. так что вы найдете их во множестве различных машин и бытовых устройств, от автомобильных зажиганий до компьютерных клавиатур и заводских роботов до велотренажеров

Вот один очень распространенный пример, который вы можете использовать на своем компьютере прямо сейчас. В бесщеточный двигатель постоянного тока (используемый в таких устройствах, как дисководы для жестких и гибких дисков), вы должны иметь возможность в любой момент точно определить, где находится двигатель.Датчик Холла рядом с ротором (вращающейся частью двигателя) сможет определить его ориентацию очень точно, измеряя изменения в магнитное поле. Подобные датчики также можно использовать для измерения скорости. (например, для подсчета скорости вращения колеса или двигателя автомобиля кулачок или коленчатый вал вращается). Вы часто найдете их в электронных спидометрах и анемометры (измерители скорости ветра), где они могут быть использованы аналогично герконовым переключателям.

Фото: Этот небольшой бесщеточный двигатель постоянного тока от старого дисковода для гибких дисков имеет три датчика Холла. (обозначены красными кружками), расположенные вокруг его края, которые обнаруживают движение ротора двигателя (вращающийся постоянный магнит) над ними (не показано на этой фотографии).На датчики особо не на что смотреть, как вы можете видеть на фото крупным планом справа!

Потребовалось несколько десятилетий, чтобы революционное открытие Эдвина Холла прижилось, но теперь используется в самых разных местах — даже в электромагнитных космических ракетных двигателях. Не будет преувеличением сказать, что новаторская работа Холла произвела настоящий эффект!

Artwork: Как упаковывается типичный датчик Холла. Магнитные поля могут быть очень слабыми, поэтому нам нужно, чтобы наши детекторы были как можно более чувствительными, и вот один из способов добиться этого.Сама микросхема Холла (зеленая, 17) установлена ​​на железной несущей пластине (серая, 16), зажатой между двумя формованными пластиковыми секциями (серые, 11, 12). Микросхема подключается проводами (19) к контактным выводам (синие), с помощью которых она может быть подключена к цепи. Но действительно важными частями являются два «концентратора потока» из мягкого железа (оранжевые, 15, 21), которые делают устройство намного более чувствительным. Когда вы помещаете магнит (22) рядом с датчиком, эти концентраторы позволяют магнитному потоку («плотность» магнетизма, создаваемого магнитным полем), течь по непрерывному контуру через микросхему Холла, создавая либо положительное, либо отрицательное напряжение.Если магнит скользит к другой стороне датчика, он создает противоположное напряжение. Иллюстрация из патента США 3,845,445: Модульное устройство на эффекте Холла, автор Роланд Браун и др., корпорация IBM, 29 октября 1974 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Рекламные ссылки

Узнать больше

На этом сайте

Артикул

История
  • [PDF] Открытие эффекта Холла Г. С. Лидстоуном, Physics Education, Volume 14, 1979.Как Холл открыл свой эффект и понял, что он означает, бросив вызов некоторым ранним работам Джеймса Клерка Максвелла.
Более технический
Документы Эдвина Холла
  • О новом действии магнита на электрические токи Эдвин Х. Холл, Американский математический журнал, Vol. 2, № 3 (сентябрь 1879 г.), стр. 287–292. Оригинальная статья Холла.
  • Объяснение феномена Холла Эдвином Х. Холлом, Наука, Том. 3, № 60 (28 марта 1884 г.), стр. 386–387.Собственное описание Холла и объяснение его оригинального эксперимента.
  • Теория эффекта Холла и связанного с ним эффекта для некоторых металлов Эдвина Х. Холла, PNAS USA, Vol. 9, № 2 (15 февраля 1923 г.), стр. 41–46. Одна из более поздних работ Холла.

Книги

  • Датчики Холла: теория и приложения Эдварда Рамсдена. Newnes, 2006. Охватывает физику датчиков Холла и способы их включения в практические схемы. Включает датчики приближения, датчики тока и датчики скорости и времени.Также есть удобный глоссарий и список поставщиков.
  • Приборы на эффекте Холла Р. С. Поповича. Институт физики, 2004 г. Несколько большая и более подробная книга, но охватывающая ту же тему со смесью теории, практических схем и повседневных приложений.
  • Эффект Холла и его приложения, К. Чиен (ред.). Plenum Press, 1980/Springer, 2013. Переиздание материалов симпозиума 1979 г. в Университете Джона Хопкинса, 13 ноября 1979 г., посвященного 100-летию открытия Холла.
  • Эффект Холла в металлах и сплавах, Колин Херд. Спрингер 1972/2012. Современное переиздание вступления 1970-х годов.

Практические проекты

Видео

Патенты

Еще несколько технических примеров детекторов Холла и их применения:

  • Патент США 3,845,445A: Модульное устройство на эффекте Холла Р. Браун и др., IBM, 29 октября 1974 г. Концентрирующее модульное устройство на эффекте Холла показано выше.
  • Патент США 3,845,445A: Устройство на элементе Холла с защитным барьером обедненной области Р.Popovic, Siemens, 29 мая 1990 г. Элемент Холла, который может быть включен в интегральную схему, рассчитанную на стабильную работу в течение длительного срока службы.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2009/2020) Датчики Холла. Получено с https://www.explainthatstuff.com/hall-effect-sensors.HTML. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте.

.. Процессорный кулер

: жидкостное охлаждение или жидкостное охлаждение. Воздушное охлаждение

Что подходит именно вам?

Оба варианта охлаждения очень эффективны при правильном применении, но превосходны в разных обстоятельствах. Вот несколько факторов, которые следует учитывать при выборе.

Цена


Цена может существенно различаться в зависимости от функций, которым вы уделяете приоритетное внимание.Однако в целом воздухоохладители стоят дешевле из-за их более простой работы.

Существуют версии начального и премиум-класса. Премиум-версия воздушного кулера может иметь радиатор большего размера, лучшие вентиляторы и другие эстетические возможности. Высококачественный жидкостный охладитель All-in-One (AIO)   может иметь радиатор большего размера и предлагать сочетание эстетических и функциональных настроек, таких как программное обеспечение для управления скоростью вращения вентилятора и подсветкой.

Воздушные и жидкостные кулеры ЦП имеют широкий спектр цен, в зависимости от функций, которые вы ищете.

Простота установки


Хотя жидкостный охладитель «все в одном» (AIO) часто сложнее установить, чем стандартный воздушный охладитель, он все же довольно прост. Большинство из них состоят только из водоблока, двух шлангов, по которым циркулирует охлаждающая жидкость, и радиатора. Дополнительные шаги включают в себя присоединение водоблока, что аналогично установке воздушного кулера, а затем присоединение радиатора и вентиляторов таким образом, чтобы избыточное тепло могло легко выходить из ПК.Поскольку охлаждающая жидкость, насос и радиатор являются автономными в устройстве (отсюда и название «Все в одном» (AIO)), после установки требуется очень мало контроля или обслуживания.

С другой стороны, установка пользовательского контура требует больше усилий и знаний со стороны строителя. Первоначальный процесс установки может занять больше времени, но дополнительная гибкость позволяет значительно расширить возможности настройки и при желании включить в цикл другие компоненты, такие как графический процессор. Эти более сложные пользовательские циклы также могут поддерживать сборки всех форм и размеров при правильной реализации.

Размер


Воздушные охладители могут быть громоздкими, но этот объем ограничен одной областью, а не распределен по всей системе. С другой стороны, с All-in-One (AIO) вам потребуется место для радиатора, а также необходимо будет учитывать такие вопросы, как правильная ориентация и выравнивание водяного блока и трубок охлаждающей жидкости.

Тем не менее, если вы работаете с небольшой сборкой, громоздкий воздушный кулер может быть не лучшим вариантом.Лучше подойдет низкопрофильный воздушный кулер или все-в-одном (AIO) с небольшим радиатором. Планируя обновление или выбирая корпус, убедитесь, что у вас достаточно места для выбранной вами системы охлаждения и что ваш корпус поддерживает выбранное вами оборудование.

Звук


Жидкостное охлаждение, особенно при использовании моноблока (AIO), как правило, работает тише, чем вентилятор на радиаторе процессора. Опять же, это может варьироваться, поскольку существуют воздухоохладители с вентиляторами, специально предназначенными для снижения шума, а настройки вентилятора или выбор вентилятора могут влиять на уровень создаваемого шума.В целом, однако, жидкостное охлаждение, как правило, производит меньше шума, поскольку небольшой насос обычно хорошо изолирован, а вентиляторы радиатора, как правило, работают на более низких оборотах (оборотов в минуту), чем вентиляторы на радиаторе ЦП.

Регулятор температуры


Если вы серьезно относитесь к разгону или планируете выполнять задачи с интенсивным использованием ЦП, такие как рендеринг видео или потоковая передача, жидкостное охлаждение может быть лучшим выбором.

По словам Марка Галлина, жидкостное охлаждение более «эффективно распределяет тепло по большей площади конвекционной поверхности (радиатора), чем чистая теплопроводность, что позволяет снизить скорость вращения вентилятора (улучшить акустику) или увеличить общую мощность.

Другими словами, он эффективнее и зачастую тише. Если вам нужны максимально низкие температуры или если вы заинтересованы в более тихом решении и не возражаете против немного более сложного процесса установки, жидкостное охлаждение, вероятно, является лучшим вариантом.

Воздушные кулеры

довольно хорошо отводят тепло от ЦП, но имейте в виду, что затем тепло рассеивается в корпусе. Это может привести к повышению температуры окружающей среды системы в целом. Жидкостные кулеры лучше справляются с перемещением этого тепла за пределы системы через вентиляторы на радиаторе.

Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ECT)

Общее описание
      Датчик температуры охлаждающей жидкости двигателя представляет собой терморезистор, который обычно имеет отрицательный температурный коэффициент. Он представляет собой двухпроводной термистор, погружаемый в теплоноситель и измеряющий его температуру. Бортовой компьютер использует сигнал ЕСТ в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид

Датчик ЕСТ показан на рис. 1.


Рис. 1

Принцип работы датчика ЕСТ
      Чтобы преобразовать изменение сопротивления ЕСТ в изменение напряжения, которое далее обрабатывается ЭБУ, датчик ЕСТ подключается к цепи, обычно питаемой опорным напряжением +5 В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться.ЭСТ постепенно нагревается, и его сопротивление пропорционально уменьшается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, на бортовой компьютер отправляется сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости.

Типы датчиков ECT

  • С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях. Их сопротивление уменьшается с повышением температуры.
  • С положительным температурным коэффициентом.Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Процедура проверки работоспособности датчика ЕСТ
Датчик с отрицательным температурным коэффициентом
Проверка вольтметром 9

  • Откройте защитный резиновый колпачок на разъеме датчика температуры системы охлаждения.
  • Подключите отрицательный провод вольтметра к массе шасси.
  • Определите, какие клеммы являются сигнальной, а какая – заземляющей.
  • Подключите положительный провод вольтметра к сигнальной клемме ЕСТ.
  • Запуск двигателя из холодного состояния.
  • В зависимости от температуры показания напряжения должны находиться в диапазоне от 2В до 3В. Зависимость между напряжением и температурой показана в Таблице-1.
  • Проверьте, соответствует ли сигнал напряжения ЕСТ температуре.Для этого вам понадобится термометр.
  • Запустите двигатель и прогрейте его до рабочей температуры. При прогреве двигателя напряжение должно уменьшаться в соответствии со значениями, указанными в Таблице-1.
  • Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределами своего нормального диапазона. Нормальное значение напряжения датчика ЕСТ составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5В на холодном двигателе и 1.25В на прогретом двигателе, что вызывает трудности с запуском холодного двигателя и наличие богатой топливной смеси на прогретом двигателе. При этом не будут генерироваться какие-либо коды неисправности (если бортовой контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта датчик ЕСТ подлежит замене.
  •  Если сигнал напряжения ЭСТ равен 0 В (отсутствие питания или короткое замыкание на массу) или если он равен 5.0В – имеем обрыв.

Температура, ºС

Сопротивление, Ом

Напряжение, В

0

4800 – 6600

4,00 – 4,50

10

4000

3.75 – 4.00

20

2200 – 2800

3,00 – 3,50

30

1300

3,25

40

1000 – 1200

2. 50 – 3.00

50

1000

2,50

60

800

2,00 – 2,50

80

270 – 380

1.00 – 1.30

110



0,50

Обрыв цепи

5,0 ± 0,1

короткое замыкание на землю

0

Таблица 1
ПРИМЕЧАНИЕ: Это типичный пример, но это не означает, что приведенные выше значения являются реальными и должны быть получены в процессе проверки конкретной системы .

Возможные неисправности датчика:
 Напряжение сигнальной клеммы ЕСТ равно 0 В.

  • Проверьте клеммы датчика на наличие короткого замыкания на массу.
  • Проверьте целостность сигнальных проводов между датчиком и бортовым контроллером.
  • Если все провода исправны, но нет выходного напряжения от бортового контроллера, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.

 Напряжение сигнального вывода ЭСТ равно 5,0 В
Напряжение имеет такое значение при наличии обрыва цепи и может быть получено при одном из следующих условий:

  • сигнальная клемма датчика ЕСТ не обеспечивает подключение к датчику;
  • цепь датчика обрыв;
  • Цепь массы датчика разомкнута.

Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подсоединенном к плюсовой клемме автомобильного аккумулятора или проводе питания.

Датчик с отрицательным температурным коэффициентом
Проверка омметром при снятом с автомобиля датчике ЕСТ

  • Поместите датчик в подходящую емкость для воды и измерьте температуру воды.
  • Измерьте сопротивление датчика и сравните его со значениями, указанными в таблице 1, показывающей зависимость между сопротивлением и температурой.
  • Нагрейте воду и периодически проводите измерения, а также сопротивление датчика. Сравните результаты с данными в таблице 1.

Датчик с отрицательным температурным коэффициентом
Измерение напряжения с помощью осциллографа

  • Подсоедините активный конец щупа осциллографа к сигнальной клемме датчика, а щуп заземления – к заземлению шасси.
  • Установить триггер развертки осциллографа в режим непрерывного измерения (регистрация медленно меняющихся сигналов).
  • Поместите датчик в подходящую емкость с подогретой водой.
    Через несколько минут измерения, во время нагрева воды, на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения – оно составляет около 10 минут.
  • Желательно постоянно измерять термометром температуру нагретой воды и сравнивать ее со значениями, указанными в таблице 1.


Рис. 2


Датчик с положительным температурным коэффициентом
      Датчик ЭХТ с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры.Используется в небольшом количестве систем (в основном в автомобилях Renault).
      Общий метод проверки аналогичен описанному выше методу проверки датчика с отрицательным температурным коэффициентом. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.

Температура, ºС

Сопротивление, Ом

Напряжение, В

0

254 – 266



20

283 – 297

0.6 – 0,8

80

383 – 397

1,0 – 1,2

обрыв цепи

5,0 ± 0,1

короткое замыкание на массу

0

Таблица 2

fan controller загрузить Управляйте и контролируйте устройство OPS654 Craft ROBO Controller. Как войти в панель управления скоростью вращения вентилятора 1. GPU Tweak II, CPU-Z, GPU-Z и т. д. Опубликовано 9 июля 2021 г. Monitor может быть лучшей программой для этой цели. Он имеет демон, работающий в фоновом режиме, и упрощает настройку скорости и мониторинг температуры. 30 скачать. SilverStone Addressable RGB Control Box LSB02 [Дистанционное управление RGB-подсветкой и скоростью вентилятора] Здесь у нас есть многофункциональный RGB-контроллер от Silverstone, который можно использовать для подключения адресуемых RGB-устройств, а также корпусных вентиляторов.3 – Удалите свой пост … я установил скорость вращения вентилятора на 70, пошел я в игру, а затем, как только я выхожу из оверлея, он сбивает до 20 процентов, но когда я вне игры, он держит его на 70 на простоя, то, как только я снова захожу в игру, скорость вентилятора делает то, что она хочет, и она находится в ручном режиме, пожалуйста, кто-нибудь, помогите мне Представляем EVGA Precision X1ᐪᔿ. 8 миллионов цветов с программным обеспечением RGB. Настройте свой комфорт с помощью Enbrighten Z-Wave In-Wall Smart Fan Control. Температура ядра. 5. Микроконтроллер (ATMega8 / 168 / 328) позволяет динамически и планировать события для изменения температуры в области «Настройка»> «События».Помимо настройки цвета, области, светового эффекта и узора на материнской плате, вы можете делать больше с функцией ASRock Polychrome SYNC, позволяющей вашей памяти, корпусу, вентилятору, кулеру и другим компонентам синхронизироваться вместе для создания чудесного и красочного светового эффекта. Оценить 5 (лучший) 4 3 2 1 (худший) SpeedFan — это программное обеспечение для мониторинга аппаратного обеспечения, которое может получать доступ к датчикам температуры, но его основная задача Скачать Thinkpad Fan Controller (tpfancontrol) — утилита с открытым исходным кодом, предназначенная для помощи пользователям в серии ноутбуков Thinkpad T4x (T40/T41/T42/T43), управляя вентилятором SpeedFan.Эти предустановки одним щелчком мыши регулируют уровни мощности карты для обеспечения необходимой производительности или энергосбережения. Загрузите драйверы и программное обеспечение для игровой мыши Fantech, чтобы получить наилучшие игровые возможности на своем ПК. Программное обеспечение для управления скоростью вентилятора процессора для Intel. SpeedFan также поддерживает диски SCSI. Потоковые комплекты. 11. com/hirschmann/nbfc/releasesКак использовать контроллер вентилятора ноутбука. Совместимость с этим программным обеспечением может различаться, но, как правило, она хорошо работает в Microsoft Windows 10, 8, 8 Control Center Software.Эта загрузка была проверена нашим встроенным антивирусом и признана свободной от вредоносных программ. Оригинальную утилиту командной строки DOS смотрите здесь. Благодаря небольшому объему памяти Argus Monitor дает вам полный контроль над скоростью вращения вентилятора вашего ноутбука. 12 долларов. Это лучший выбор для киберспортсменов в 2021 году. Не находит мой вентилятор Используйте зеленый контроллер вентилятора airscape WH. скачать. С Smart Quick Boost достаточно одного щелчка мыши, чтобы автоматически разогнать вашу систему, что дает дополнительный прирост производительности, когда Quiet Fan реализует цикл управления для установки скорости вентилятора процессора или материнской платы. Нажмите «Восстановление» на левой панели. -Нажмите на маленький значок вентилятора. Наши продукты очень экономичны и любимы киберспортсменами. -Выполнить. Вентилятор 5 В: 11. Благодаря функции нескольких контроллеров вы можете запустить несколько контроллеров параллельно для каждого вентилятора, а затем использовать максимальное значение управления для установки скорости вентилятора. Также доступны профили вентиляторов (предустановки, между которыми можно переключаться с помощью графического интерфейса или горячих клавиш) и такие параметры, как гистерезис, усреднение температуры с течением времени или ограничение скорости вращения вентилятора. Скачать: EasyTune 5 (бесплатно) 3.Окончание поддержки разработки. 9. Вредоносное ПО и проблемы с конфиденциальностью — два основных источника беспокойства клиентов сегодня. 9 МБ. 0 Beta) — добавлена ​​поддержка процессоров Intel Haswell. Ни у одного продавца не нашел. Пользовательский рейтинг: 631 голос. Вы можете удаленно управлять своим проводным вентилятором и освещением независимо с помощью мобильных устройств. Попробуйте последнюю версию SpeedFan для драйвера управления скоростью вентилятора Lenovo для Windows. Авто: вентилятор управляется системой автоматически (сценарий Apple по умолчанию). 1 для Windows 10 64-бит.JackNet RGB Sync совместим со многими наиболее популярными программами управления RGB, включая Corsair iCUE, Asus Aura, Logitech G Hub и многие другие. -Закройте все остальные окна, пока не останется только одно: 5. Оно предупредит вас, когда температура станет слишком высокой. Проблема в том, что приложение потеряет связь с вентилятором и станет бесполезным. Рекомендуемые статьи: Альтернативы TeamViewer для Windows. 1 августа 2019 г. Перетащите приложение Mac Fans Control в папку по вашему выбору, например в папку приложений.Используя это программное обеспечение, … Последняя версия. -Скачать и установить HWinfo64 или HWinfo32. Нажмите «Добавить» и дайте вашему контроллеру имя (в нашем случае «Тест»), выберите вентилятор из выпадающего меню и добавьте температуру, которую вы хотите определить для его скорости. RGB и контроллер вентилятора. ПОДДЕРЖКА МАГАЗИНА. • Доступ 16. RGB поставляется с ИК-пультом дистанционного управления «3-в-1», который регулирует скорость вращения вентилятора, цвет и световой эффект. NoteBook FanControl — это кроссплатформенная служба управления вентиляторами для ноутбуков, которая позволяет регулировать скорость вращения вентилятора.ASUS FanXpert FanXpert V1. Он имеет ручки регулировки скорости для четырех вентиляторов. Размер файла: 2. Использую HP ZBook 15, охлаждающую подставку тоже использую, после нанесения качественной термопасты (керамическая, а не жидкий металл) вентилятор почти всегда работает на средних оборотах. Конструкция может управлять до 16 3-контактными компьютерными вентиляторами. Это… Загрузите приложение Macs Fan. Установите регулятор скорости вращения вентилятора от Grainger в стандартную настенную коробку для эффективного управления потолочными, чердачными, кухонными или ванными вентиляторами. Macs Fan Control был зарегистрирован в категории «Система» и представлял собой программное обеспечение для управления вентиляторами ПК, которое является отличным сервисом для Windows 10 для поддержания охлаждения компьютера. БЕСПЛАТНО. Загрузите компьютер в BIOS/UEFI. Настройками вентилятора можно легко управлять с помощью бесшумного, турбо, полного и стандартного режимов, доступных на панели управления вентилятором. Выключите и отсоедините кабель от помпы к УПРАВЛЕНИЮ ВЕНТИЛЯТОРОМ НОУТБУКА USB. Подбирайте цвета игры, меняйте освещение, чтобы оно реагировало на звук в игре, или выключайте все освещение, чтобы получить конкурентное преимущество. SpeedFan Свобода выбора. EC-Control — это программное обеспечение для ПК, предназначенное для прямого цифрового управления ЕС-двигателями вентиляторов ebm-papst.Поддерживает систему без выделенного графического процессора / одиночный графический процессор с одним вентилятором графического процессора / одиночный графический процессор с двумя вентиляторами и системы SLI. Скачать SSD Fan — это контроллер скорости вентилятора с открытым исходным кодом, который дает вам полный контроль над скоростью вентилятора вашего компьютера Mac. MSS Fan Control позволяет пользователю легко контролировать скорость верхних и нижних вытяжных вентиляторов MediaSmart Server. Программное обеспечение Radeon™ представляет новые пресеты настройки производительности для выпуска видеокарт AMD Radeon серий RX 6800 и RX 6900.Как войти в панель управления скоростью вентилятора: 1. Утилита для управления скоростью вентилятора. Графический драйвер NVIDIA STUDIO для ноутбуков 472. Macs Fan Control 1. Помимо этого демона, SSD Fan Control имеет удобное приложение для мониторинга и управления. У SpeedFan было 0 … UNI HUB – SL CONTROLLER Контроллер, который может одновременно подключать до 16 UNI FAN SL120 или SL140, теперь доступен отдельно. Контроллер вентиляторов OCTO для вентиляторов с ШИМ: OCTO, производимый Aqua Computer, представляет собой восьмиканальный контроллер вентиляторов с ШИМ с выдающимися функциональными возможностями, одинаково подходящий для компьютеров с водяным или воздушным охлаждением.ЖК-дисплей 16×2. Выберите вентилятор, которым хотите управлять. вентилятор 12в постоянного тока. Первые два программного обеспечения используются для управления вентилятором ноутбука, в то время как другое программное обеспечение используется только для мониторинга. – Новое: добавлена ​​возможность одновременного управления несколькими юнитами. 52. Затем, чтобы запустить приложение, все, что вам нужно сделать, это запустить FanControl. GPU Tweak III предназначен для пользователей, которым нужен автоматический разгон, и для энтузиастов, которым нужно полное ручное управление. Управление скоростью вентилятора с помощью программного обеспечения управления вентилятором.(Второе реле, продаваемое отдельно, требуется для работы двух скоростей или двух вентиляторов). Знаете ли вы, что вы можете легко загрузить программное обеспечение RGB Fusion с помощью центра приложений Gigabyte? Изысканность внутри Существует множество рабочих решений для управления вентиляторами как для настольных компьютеров, так и для ноутбуков. 00 x 133. Когда все вентиляторы контролируются системой автоматически, приложение работает только в режиме мониторинга. Этот автономный инструмент работает, проверяя состояние вашего жесткого диска с помощью S. Он работает в Windows 2000 и более поздних версиях операционной системы (Windows 2000/XP/Server2003/Vista). Контроллер вентилятора Четыре канала вентиляторов QUADRO можно настроить независимо, высокая максимальная выходная мощность 25 Вт на канал позволяет подключать несколько вентиляторов к каждому выходу QUADRO с помощью подходящих разветвителей. exe и выберите «Запуск от имени администратора» для установки. 0. В разделе «Управление» нажмите «Пользовательский», после чего вы сможете использовать… Он включает в себя все версии файлов, доступные для загрузки с Uptodown для этого приложения. Тел: 86-755-23600230 SPAL FAN-PWM является водонепроницаемым и может быть установлен в моторном отсеке или внутри автомобиля.Новый контроллер охлаждающего вентилятора с переменной скоростью/ШИМ от PSM. Загрузите установочный файл ASUS Fan Xpert по ссылке выше. управление вентилятором_3. Узнайте больше о двунаправленных символах Unicode. 4. Программное обеспечение автоматического контроллера скорости вентилятора ПК отслеживает температуру из различных источников и позволяет при необходимости изменять скорость вращения вентилятора ПК. 97V to 3. Macs Fan Control был зарегистрирован в категории «Система», и управление вентилятором не является официальной функцией HWiNFO, и в настоящее время поддерживается очень мало конкретных машин: — Alienware — должны поддерживаться все текущие модели, но существуют ограничения, основанные на модель и режим управления вентилятором (поддержка EC отключена/включена) — DELL — поддерживаются многие модели, но управление вентилятором ограничено только 3 уровнями.Speedfan — это номер №. X1 RGB оснащен специально разработанным голосовым управлением AI, который позволяет SpeedFan управлять SpeedFan 4. На момент написания этой статьи невозможно полностью ручное управление вентиляторами, однако LegionFanControl может «блокировать» вентиляторы, когда ноутбук Lenovo Legion достигает заданной пользователем скорости вращения вентилятора. Регулируйте их с помощью ручного управления нажатием кнопки или синхронизируйте их с материнской платой для автоматического управления вентиляторами. Над колесной аркой, на опоре радиатора или брандмауэре — хорошие примеры правильного расположения. Загрузите откаты Macs Fan Control для Mac. Светодиодное кольцо с 8 миллионами цветов и программное обеспечение TT RGB PLUS. SpeedFan может даже получить доступ к приложению S. Discussion Fan Control для концептуальных ноутбуков. 26.03.04 Не отвлекайтесь от игры, внося изменения в PredatorSense через мобильное приложение. EXE. Для просмотра откройте файл в редакторе, который показывает скрытые символы Unicode. Macs Fan Control был зарегистрирован в категории «Система» и был доверен для загрузки Windows (ПК) MSI VGA Fan Control 1.Это позволяет управлять настройками скорости вращения вентиляторов MacBook в зависимости от цены: БЕСПЛАТНО/бесплатно. Thinkpad Fan Controller (tpfancontrol) Tpfancontrol — одно из старейших программ для управления скоростью вращения вентилятора. Он доступен для Linux и Microsoft Windows. Загрузить и установить. Рекомендуемая процедура настройки управления вентилятором Примечание. Тестовая последовательность работает только в течение первых (приблизительно) семи минут после включения питания. Спидфан. P-454 3800 Двойные электрические вентиляторы. Он надежен, работает с любой картой (даже не от MSI!), дает вам полный контроль, позволяет контролировать ваше оборудование в… Pure Plus 14 RGB Radiator Fan TT Premium Edition (3-Fan Pack) 140-мм вентилятор с ШИМ-управлением и запатентовано 16.EMC2101 от Microchip/SMSC — это контроллер вентилятора с контролем температуры, и он позаботится обо всем этом за вас. Некоторые из программ имеют и другие функции, включая мониторинг системы, предупреждения о неисправных дисках и даже инструменты для разгона. HPFanControl — это условно-бесплатное программное обеспечение в категории «Разное», разработанное troubadix. Когда этот режим включен, вы можете определить температуру по разным цветам вашего вентилятора. Чтобы обеспечить лучшее освещение RGB, внутри каждого светодиода встроен специальный чип IC.В главном меню вы можете выбрать SpeedFan — программу, которая отслеживает напряжение, скорость вращения вентилятора и температуру в компьютерах с чипами аппаратного мониторинга. FanControl — это портативная утилита с открытым исходным кодом для управления вентиляторами процессора и графического процессора с широкими возможностями настройки. Показать загрузки для Mac. Macs Fan Control — это программа для Mac, которая позволяет вам получить полный контроль над скоростью и температурой вашего Mac, которые контролируются его внутренней системой охлаждения: его вентиляторами. Оставайтесь на связи с вашим ПК. EC-Control особенно облегчает следующие действия: EK® Loop Connect.Контроллер вентилятора ThinkPad. – Вентилятор включится. Беспроводное управление графиком и скоростью вентилятора для легкого управления вашим домом. При выключении вытяжной вентилятор системы будет работать на 50%, скорость вентилятора также может регулироваться пользователем. Программное обеспечение для контроля и мониторинга БП; Блок питания премиум-класса с RGB-эффектом; Популярный и надежный блок питания; Аксессуары; Жидкостное охлаждение AIO. Macs Fan Control был зарегистрирован в категории «Система» и был кликнуть по ссылке «Digital Fan Software»; Загруженный файл представляет собой ZIP-файл. 3 (x86) Приложение позволяет управлять скоростью вращения вентилятора в Bootcamp. Перезапустите Windows, и он станет резидентным процессом в системном трее. Откроется новое окно. 70 МБ Размер файла 1 Количество файлов 26 июля 2018 г. Дата создания 26 июля 2018 г. Последнее […] 23 часа назад · Загрузить Macs Fan Control — мониторинг скорости и температуры вентиляторов на компьютерах Mac в режиме реального времени. Это означает, что нужно спуститься вниз, выйти на улицу и выключить выключатель, подождать минуту, а затем снова включить. SpeedFan — это программа, которая отслеживает напряжение, скорость вращения вентилятора и температуру в компьютерах с чипами аппаратного мониторинга.8. Встроенные профили производительности и OC Scanner для графических процессоров NVIDIA обеспечивают работу в режиме plug-and-play, а специальные ползунки для смещения тактовой частоты, мощности, температурных порогов и частоты кадров Загрузка Fancontrol для Linux (deb) Debian 11 (Bullseye) Debian Основная amd64 Официальная. EC-Control — это программное обеспечение для ПК для прямого цифрового управления ЕС-вентиляторами, приводами и контроллерами ebm-papst. NoteBook FanControl для Windows 10 — узнайте, как простым способом загрузить и установить NoteBook FanControl на ПК/ноутбук с Windows 10.12623-IS 3653 Регулируемый термостат. Управляйте скоростью вентилятора в Windows 10 с помощью SpeedFan. автоматический вентилятор с регулируемой температурой с использованием lm35. С программируемым выходом PWM и входом тахометра, с измерением внутренней и внешней температуры с точностью до 1°C, он идеально подходит для любого 3- или 4-контактного вентилятора для ПК, который вы найдете. Настройте освещение и вентиляторы, чтобы они менялись каждый раз, когда вы запускаете одну из тысяч наших поддерживаемых игр. Благодаря простому интерфейсу вы получаете возможность управлять наиболее важными характеристиками для каждой части приложения Mac Fan Controller; Управление вентилятором Mac 1.Материнская плата | ГИГАБАЙТ. Это известно как S. В этой статье мы рассмотрим четыре программных инструмента Windows, которые помогут вам управлять скоростью вращения вентилятора. 0 Версия 353 Скачать 5. 1 – Создайте свою тему. 1. ©Adafruit Industries Страница 3 из 21 Версия EC-Control 3. Запустите приложение SSD Fan Control. Поскольку большинство людей используют этот инструмент для управления скоростью вращения вентилятора, это простой способ контролировать работоспособность вашего ПК. Этот компактный контроллер легко помещается внутри вашего корпуса. 60 – 14 сентября 2021 г. Дела и защита.Проект Win XP Visual C++ управляет вентилятором через порт ввода-вывода на встроенный контроллер. EK-Loop Connect — это мощный, простой информационный центр и центр управления всеми соответствующими параметрами вашего ПК с жидкостным охлаждением. Настройки могут быть сохранены как пользовательские пресеты, которые можно включить, когда вам нужна дополнительная мощность, или отключить, если вы хотите, чтобы все было прохладно. Органы управления вращающимися вентиляторами имеют ручную регулировку низкой скорости для обеспечения надлежащего перезапуска после отключения питания. Сопряжение простое и поддерживается как Android, так и… 4-контактные порты вентиляторов Molex на контроллере могут одновременно питать два вентилятора, чтобы они имели одинаковую скорость вращения и программирование.Помимо установки скорости вентилятора вручную, скорость вентилятора также можно регулировать по температуре. Приложение Green Airscape WH Fan Controller работает, надеюсь, разработчик сохранит его… EMC2305 — это контроллер вентиляторов, совместимый с SMBus, с пятью независимыми ШИМ-драйверами вентиляторов. Даже после ручного ввода UP-адреса кнопки управления вентилятором в приложении не работают. В сочетании с совместимым концентратором аппаратное интеллектуальное управление работает и регулирует скорость потолочных вентиляторов с помощью отдельных команд и запрограммированных настроек.Точная настройка тактовой частоты, скорости памяти, управления вентилятором, профиля вентилятора, настройки светодиодов Spectra, функций мониторинга графического процессора и многого другого всего за несколько кликов. Загрузите альтернативные загрузки MSI VGA Fan Control. 1 Выпущено: 13 декабря 2021 г. (несколько секунд назад) Macs Fan Control 1. В базовом режиме Dragon center дает вам грубый контроль над всеми оборотами вентилятора. Напишите обзор для HPFanControl! GIM — это бренд, созданный специально для компьютерных геймеров. 9 версия Fan Controller доступна для бесплатной загрузки в нашей библиотеке программного обеспечения.Пожалуйста, помогите, это… Представляем EVGA Precision X1ᐪᔿ. EC-Control версии 3. К сожалению, этот контроллер допускает подключение только 3-контактных вентиляторов. В зависимости от модели вашего ноутбука и материнской платы вы можете управлять скоростью вращения вентилятора в BIOS или UEFI. Если вам интересно, как использовать SpeedFan для управления скоростью вентилятора, вот что вам нужно сделать: Нажмите «Настроить» на вкладке «Показания». Ключевые особенности OCTO включают: · TT RGB PLUS Software Control Fan M/B Sync Control Fan Вентиляторы высокого статического давления; Стандартные вентиляторы/комплект аксессуаров и обновлений; Источник питания. УПРАВЛЯЙТЕ ВЕНТИЛЯТОРАМИ SL С ПОМОЩЬЮ L-CONNECT 2 Этот контроллер соответствует интерфейсу L-Connect 2 вентиляторов SL. Сила доминировать. 1. Общая информация. Благодаря круглосуточному мониторингу вы можете видеть и сообщать о влиянии на производительность после внесения изменений, что позволяет правильно оптимизировать базу данных. Я заметил, что вентилятор включается на низкой скорости каждые несколько минут при низкой нагрузке на ЦП, несмотря на то, что температура ЦП составляет всего c. Решение проблемы шума охлаждающего вентилятора, раздражающего ноутбуки серии Thinkpad T4x (T40/T41/T42/T43). Артикул №: 9SIA4REC2P5499.Кроме того, средство просмотра информации о системе Gigabyte дает вам доступ к состоянию системы, часам и процессорам, позволяя вам контролировать настройку идеального профиля скорости для вашего вентилятора. Без вирусов и на 100% чистая загрузка. • Нажмите и удерживайте кнопку тестирования на модуле управления. BIOS позволяет мне выбрать 3 варианта: Low Acoustic, низкая скорость, пока не понадобится, Low Thermal, немного выше, чем у обычного вентилятора, и Full. Приложение Mac Fan Controller; Macs Fan Control 1. С помощью функций управления вентиляторами Argus Monitor вы можете управлять вентиляторами вашего ПК и устанавливать либо фиксированную скорость вращения вентиляторов, либо управлять ими в зависимости от любого из источников температуры, доступных на вашем… Передовое программное обеспечение для точной настройки использует упрощенный дизайн, обеспечивающий простое и захватывающее управление вашей видеокартой ZOTAC и ZOTAC GAMING.Эта программа позволяет мне изменить цвет моих клавиш. SpeedFan — бесплатная программа для мониторинга скорости вращения вентилятора для Windows. ly/2rgP080DOCT Технические характеристики. Управление вентилятором MACS v1. Он способен расширить один разъем вентилятора PWM на материнской плате, чтобы поддерживать до восьми вентиляторов. Может быть простым управлением с использованием одобренных Dell спецификаций. P-464 Тепловая муфта вентилятора. Среди множества программ управления вентиляторами SpeedFan является самой популярной. -. DaikinApplied. 84 для Windows 10 64-бит. Кроме того, он оснащен контроллером эффектов RGBpx для 180 адресуемых светодиодов.Так что можно сказать, что это продукт, который стоит попробовать. В то же время продукт может управляться только этим пультом дистанционного управления, а другие пульты дистанционного управления недействительны. Чтобы создать собственный режим охлаждения: Нажмите кнопку + на вкладке ПРОИЗВОДИТЕЛЬНОСТЬ. Найдите загрузки драйверов ASUS и ROG, программное обеспечение, обои и файлы для 3D-печати для материнских плат и видеокарт. Запустите приложение, и вы получите доступ к вентиляторам и сможете увидеть температуру компонентов внутри вашего Mac.rar Дата публикации 30 июня 2014 г. Категории PS3, Инструменты и утилиты: Теги PS3: Загрузки 14313 Описание: Скачать файл. Он поставляется с шестью портами для светодиодных устройств 5V ARGB и четырьмя портами для 4-контактных / 3-контактных корпусных вентиляторов. Скачать сейчас. Показать скрытые символы MSS Fan Control v. TG Pro: 10 долларов TG Pro + Disk Diet: 11 долларов. Теперь можно спать, не беспокоясь. Для 3-проводного вентилятора контроллер растягивает импульсы, считывает значение тахометра. NA-FC1 — это компактный, очень гибкий контроллер для 4-контактных вентиляторов с ШИМ, который может работать как самостоятельно для ручного снижения скорости, так и в тандеме с автоматическим управлением вентилятором материнской платы.Банки питания. От 5 В до 5. С различными режимами и возможностью выбора одного цвета вы можете перенести свою установку в красочный мир. T. Новый универсальный контроллер вентиляторов от Phanteks позволяет подключать к одному устройству как 3-контактные (постоянный ток), так и 4-контактные (ШИМ) вентиляторы. MasterFan MF120R RGB. 0-7_все. Двухступенчатое управление: это была самая ранняя форма управления скоростью вращения вентилятора, принятая в ПК. Системное микропрограммное обеспечение/драйвер Microsoft Surface Studio 2, декабрь 2021 г., для Windows 10. 2. В конструкции используется пара конфигурируемых микросхем Dialog GreenPAK™ со смешанными сигналами для управления рабочим циклом каждого вентилятора. TG Pro 2. Перейдите на вкладку Вентиляторы. Вы можете переключать режим управления, нажимая кнопки Smart Fan и Manual Fan в верхней части панели управления вентилятором. Программное обеспечение относится к категории системных утилит. Создайте РОБО-контроллер. Это pdf-файл. Режим управления вентилятором: фиксированный: позволяет установить фиксированную скорость вращения вентилятора и никогда не изменять ее. Виндовс 10 64 бит. Универсальное управление v3. 60. (NBFC) 1. A. Наушники и аудио. Дважды щелкните Zip-файл и распакуйте приложение. С помощью этой программы вы можете контролировать скорость вращения лопастей, регулировать скорость ветра и проверять температуру внутри компонентов ПК.Новое программное обеспечение EVGA Precision X1ᐪᔿ с совершенно новым макетом, совершенно новой кодовой базой, новыми функциями и многим другим стало быстрее, проще и лучше, чем когда-либо. В сочетании с графической картой NVIDIA Turing новый EVGA Precision X1ᐪᔿ раскроет весь свой потенциал благодаря встроенному сканеру разгона, регулируемой частотной кривой и управлению RGB-подсветкой. Что такое LegionFanControl? LegionFanControl использует скрытые настройки встроенного контроллера ноутбуков Lenovo Legion, чтобы влиять на поведение вентилятора.Регулируя диск управления скоростью NA-FC1, пользователи могут либо вручную установить рабочий цикл ШИМ от 0 до 100%, либо уменьшить рабочий цикл ШИМ, обеспечиваемый материнскими платами ПК, чтобы… Скачать. Чтобы настроить профиль вентилятора: Откройте iCUE. -Нажмите на датчик вариант. 2. 2 Выпущено: 13 декабря 2021 г. (несколько секунд назад) Open Hardware Monitor — это бесплатное программное обеспечение с открытым исходным кодом, которое отслеживает датчики температуры, скорость вращения вентилятора, напряжение, нагрузку и тактовую частоту компьютера. Приложение работает еще лучше. HPFanControl еще не был оценен нашими пользователями.Перейдите в раздел «Дополнительно». ASUS Fan Xpert распространяется как бесплатное ПО для операционной системы/платформы Windows (32-разрядной и 64-разрядной) от программного обеспечения для диагностики оборудования без ограничений. Это также… SpeedFan Portable Fan Speed ​​Control и Temp Control. Одежда Сумки и шестерни. как следствие, он будет экономически выгодным, поскольку он предварительно дешевле по сравнению с CPF04 и предназначен для энтузиастов, которым необходимо управлять многочисленными системными вентиляторами. ардуино уно. Включите от 1 до 6 концентраторов вентиляторов и контроллеров; Светодиодная кнопка скорости, кнопка цвета, кнопка режима.Fan Xpert 4 не имеет проблем с вредоносными программами и никогда не подвергнет ваши данные опасности. Посмотреть все совместимые устройства. Я искал по всему Интернету для загрузки для него, но не могу найти. Open Hardware Monitor поддерживает большинство чипов для мониторинга оборудования, имеющихся на современных материнских платах. С положительной стороны, он оснащен красивыми светодиодными индикаторами, которые показывают, включены ли вентиляторы, что является хорошим, хотя и в значительной степени ненужным (у вас есть уши, верно?) … Блок-схема контроллера скорости вращения вентилятора на основе температуры. Первоначально он был добавлен в нашу базу данных 28.01.2013. НЕОБХОДИМО, чтобы вы сделали 3 вещи. Беспроводная зарядка. Масляные радиаторы коробки передач P-468. Типы: Освещение и декор Цвета: Черный Технические характеристики: Размер устройства: 15. • Поставляется с 3 x 12 см вентиляторами Rev RGB и 1 x контроллером P7-h2 RGB. 99. Debian 10 (Buster) 23 часа назад · Загрузите Macs Fan Control — отслеживание скорости и температуры вентиляторов на компьютерах Mac в режиме реального времени. МЕТОДОЛОГИЯ ГЛАВА ТРЕТЬЯ ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА СКОРОСТИ ВЕНТИЛЯТОРА НА ОСНОВЕ ТЕМПЕРАТУРЫ В этом проекте мы используем аналоговый датчик температуры серии LM35.Это программное обеспечение с открытым исходным кодом, предназначенное для помощи пользователям ноутбуков серии Thinkpad T4x, в которых отсутствуют соответствующие механизмы управления вентилятором. Raw Fan Controller Этот файл содержит двунаправленный текст Unicode, который может быть интерпретирован или скомпилирован иначе, чем приведенный ниже. Извлеките его на свой компьютер. Версия: 1. Возьмите под контроль тепловые параметры и легко настройте каждый аспект внутреннего освещения в Windows с помощью управляющего программного обеспечения Digital Storm. Кросс-платформенный сервис управления вентиляторами для различных моделей ноутбуков.3 МБ. Corsair iCUE Commander PRO Интеллектуальная RGB-подсветка и контроллер скорости вращения вентилятора. Скачать PDF. 4. Получите альтернативные загрузки контроллера вентилятора. Управляйте освещением корпуса, скоростью вращения вентиляторов, напряжением блока питания и другими параметрами с помощью NZXT CAM. Каждое значение может быть настроено пользователем. 52 Финал نرم افزاری برای نظارت بر ولتاژ, درجه حرارت و سرع در کامپیوترترت و سرعت در کامپیوترها با مانیتور می های سخت افزار می باشد. Приложение MetroTwit для Windows 8.С помощью профессионального инструмента вы можете легко контролировать скорость вращения вентилятора. Заключение В заключение Macs Fan Control работает в операционной системе Mac и может быть легко загружен по ссылке ниже в соответствии с лицензией Freeware. 7. Контроллер светодиодов RGB вместе с программным обеспечением Cooler Master позволяет полностью контролировать освещение вашей установки и вывести его на новый уровень. Доступны значения от 20 до 100 процентов с шагом 10 процентов. Этот документ относится к ноутбукам HP с технологией HP CoolSense и ОС Windows 10, 8 или 7.Он поставляется с мощной системой настройки, которая позволяет настроить его на… SpeedFan для Windows. • Двойная кольцевая светодиодная RGB-подсветка. exe для установки программы на ваш компьютер. 23 часа назад · Загрузить Macs Fan Control — отслеживание скорости и температуры вентиляторов на компьютерах Mac в режиме реального времени. Macs Fan Control был зарегистрирован в категории «Система» и был «Загрузить ZIP». M. Как только файл будет извлечен, вы увидите LedFan. Скорость вентилятора можно отрегулировать вручную в 6 шагов, чтобы установить оптимальную скорость вращения для вашего охлаждения.Если вы ищете легкое программное обеспечение для управления вентиляторами ноутбука, Argus Monitor — это то, что вам нужно. Щелкните вкладку ПРОИЗВОДИТЕЛЬНОСТЬ в левой части экрана. ШИМ-управление вентиляторами ПК своими руками. В этом руководстве описывается создание полнофункционального ШИМ-контроллера вентилятора ПК на 12 В. Удивительно, SpeedFan отлично подходит, если вы не хотите иметь проблем с производительностью вашей системы. MacBook Pro Fan Control от Lubbo — это инструмент для управления скоростью вращения вентилятора на MacBook Pro, позволяющий легко управлять температурой графического процессора.00 мм Потребляемая мощность: Логика: 2. Внутри коробки. «Afterburner — это золотой стандарт среди утилит для разгона» MSI Afterburner — наиболее часто используемая программа для графических карт, и на то есть веские причины. Регулируйте скорость вентилятора от максимальной, высокой, средней, низкой и до выключения с помощью стороннего приложения концентратора, расписаний или голосового управления с концентратором Z-Wave. Этот продукт больше не поддерживается активно разработчиками (прекращение поддержки разработки), и дальнейшие обновления программного обеспечения предоставляться не будут. Просматривайте снимки экрана, читайте последние отзывы клиентов и сравнивайте оценки для настройки скорости вращения вентилятора.Это бесплатное программное обеспечение является интеллектуальной собственностью Джеффа Грэма. Центр обработки данных ПК Мобильный: Lenovo и Тобаго Турция Острова Теркс и Кайкос Украина Объединенные Арабские Эмираты Соединенное Королевство Соединенные Штаты Америки Уругвай США Загрузки Венесуэла Вьетнам Виргинские острова, мониторинг температуры, управление вентиляторами и диагностика для всех компьютеров Mac. none FanControl — это настраиваемая портативная утилита с открытым исходным кодом для управления вентиляторами графического процессора и процессора. Это означает, что он использует минимально возможную скорость вращения вентилятора для поддержания заданной температуры и устраняет вредные колебания температуры оборудования.В этом случае вы должны использовать специальный датчик, прикрепленный к радиатору, и теплопроводящую пасту, чтобы контроллер вентилятора мог обнаруживать и реагировать на … глобальную штаб-квартиру. Программное обеспечение для управления вентиляторами для других платформ Загрузите FanControl. Держите под контролем все аспекты работы вентиляторов графического процессора и процессора вашего компьютера с помощью этого приложения для управления вентиляторами с широкими возможностями настройки Загрузите Fan Control для Windows, чтобы настроить поведение всех ваших вентиляторов в вашей системе Windows. . Скачать MACS Fan control — это бесплатный инструмент премиум-класса для ручного управления вентиляторами, потому что он позволяет пользователям управлять вентиляторами вручную, вы точно можете установить скорость охлаждения, и это чертовски просто.MasterFan Pro 140 Air Flow RGB 3in1 с контроллером RGB Led. Адаптеры и зарядные устройства. Одной из ключевых особенностей этого инструмента является то, что Gigabyte h410M S2H (rev. NoteBook FanControl. Контроллер вентилятора ПК-концентратора, 3-контактный адаптер питания ЦП с 4-контактного на 8-контактный. B. Вернувшись в главное окно, вы можете увеличить или уменьшить скорость вращения вентилятора. Купить 20 долларов США 10 долларов США. 96 КБ. Мастер установки проведет вас по процессу загрузки и установки JackNet RGB Sync на ваш компьютер.Любая версия Macs Fan Control, распространяемая на Uptodown, полностью свободна от вирусов и может быть загружена бесплатно в любое время … Используя простой унифицированный пользовательский интерфейс, GIGABYTE APP Center позволяет вам легко запускать все приложения GIGABYTE, установленные в вашей системе, проверять связанные обновления в Интернете, и загрузите последние версии приложений, драйверов и BIOS. На вкладке «Управление вентилятором» установите флажок «Расширенное управление вентилятором», чтобы создать индивидуальный профиль с возможностью настройки всей кривой скорости вращения каждого вентилятора. Загрузите и установите Macs Fan Control с MacUpdate.Примечание. Термобатарея должна быть подключена, как показано на рис. 5. Подождите, пока приложение найдет и перечислит ваши вентиляторы. ASRock Polychrome RGB предназначена для создания классного индивидуального освещения для каждого пользователя. Отец всего программного обеспечения для управления вентиляторами компьютеров и ноутбуков — Lenovo Fan Speed ​​Control Driver. 3. 07. ini: Active=3, ManFanSpeed=7 – Q: Я устанавливаю следующие параметры: Уровень=40 0, Уровень=50 1, Уровень=60 2, Уровень=70 3, Уровень=75 7, Уровень=80 64. Перейдите на вкладку «Управление вентилятором» и установите флажок «Расширенное управление вентилятором».Выходной сигнал датчика Холла представляет собой последовательность импульсов (называемую сигналом тахометра), которая имеет частоту, непосредственно связанную с Control Fan Utility 4. -Выберите, чем вы хотите управлять, в зависимости от модели вашего ноутбука, у вас будет более или менее опции в этом окне. com Введение Прежде чем приступить к работе Прочтите и поймите эти инструкции… Методы управления вентилятором. Исторически сложилось так, что диапазон подходов к управлению скоростью вращения вентилятора в ПК варьируется от простого управления включением-выключением до регулирования температуры в зависимости от скорости вращения вентилятора с обратной связью. Кабель 5 В: USB: 440 мм SATA Мощность: 465 мм Термодатчик: 610 мм Удлинитель вентилятора: 300 мм RGB-светодиод… OMEN Performance Control. Блок вентилятора, помпы и адресного контроллера D-RGB, разработанный с точки зрения энтузиаста, но в то же время не перегруженный. Все доступные варианты можно просмотреть с помощью соответствующего Примечание. Таймер управления вентилятором предназначен только для использования на устройствах с распределительной коробкой, изображенной на рис. 5. «Это дает вам zip-файл. Они получают свое напряжение от… управления скоростью вентилятора.Расширенный элемент: Вы можете получить полное управление оборотами ВЕНТИЛЯТОРА в «Дополнительном» элементе. * Автономный – может работать с EFI или карбюраторным. Купить светодиодный контроллер Cooler Master RGB. Нажмите на светодиодный вентилятор. Пользовательский: вентилятор управляется приложением. Это программное обеспечение для управления скоростью вентилятора ПК помогает нам контролировать или изменять скорость, чтобы сделать температуру системы нормальной. Питаясь напрямую по кабелю SATA от блока питания компьютера и фильтруя встроенный конденсатор емкостью 2200 мкФ, CPF04 может обеспечить чистое и стабильное напряжение для любого вентилятора для оптимальной работы.Выберите режим охлаждения, а затем щелкните устройство в окне предварительного просмотра, чтобы назначить режим охлаждения. Теперь может появиться умный экран и запросить подтверждение. Единственный способ исправить это – отключить питание вентилятора и заново открыть его при повторном включении. OM 844-6 • РЕГУЛЯТОР СКОРОСТИ MD2 4 www. Я ищу способ управления внутренними вентиляторами для моего корпуса CyberPower для ПК – кнопка наверху управляет только тремя вентиляторами на передней панели, а не тремя с дикими цветами внутри – пожалуйста, помогите – думал, что у него будет пульт для те, но это не так. Огни интегрированы с системой вентиляторов и управляются только с пульта дистанционного управления.бесплатно. В этой статье мы рассмотрели лучшие программные приложения для управления вентиляторами, которые могут работать на компьютерах с Windows или MAC, ноутбуках или даже приложениях конкретных поставщиков, которые предоставляют широкий спектр дополнительных функций. Регулировка скорости вентилятора На панели управления скоростью вентилятора доступны настройки Smart Fan и Manual Fan. Загрузите программное обеспечение здесь: http://bit. Контроллер вентилятора Thinkpad (tpfancontrol). Если у вас возникли проблемы с этим приложением, вы можете использовать проверенный метод управления, чтобы исправить это. Просмотр в виде списка сетки. MasterFan Pro 120 Air Pressure RGB 3in1 с контроллером RGB Led.1 Мониторинг и управление вентиляторами Mac OS X Программное обеспечение Бесплатная загрузка. Сохраните загруженный файл на свой компьютер. Доки Донглы и кабель. Такое программное обеспечение для управления вентилятором позволяет контролировать скорость вращения вентилятора, создавать профили производительности вентилятора и т. д. Перетащите вниз, чтобы уменьшить скорость вращения вентилятора на каждой ступени. 1. Купить сейчас. Светодиод устройства мигнет белым один раз. Возможно, вам потребуется щелкнуть следующую страницу, чтобы переключиться между MSS Fan Control и Ryzen Controller. Это утилита с открытым исходным кодом, которая раскрывает возможности ноутбуков AMD Ryzen™ с помощью простого в использовании графического интерфейса.Теперь это приложение для сравнительного анализа доступно для Windows 7 / Windows 7 64 / Windows 8 / Windows 8 64 / Windows 10 / Windows 10 64… Загрузите последнюю версию smcFanControl для Mac бесплатно. В файле загрузки только 9. зуммер 12v. Вы можете переключать режим управления, щелкая вкладки Smart Fan или Manual Fan на панели управления вентилятором. Управление скоростью вращения вентилятора на основе температуры с использованием Arduino и датчика LM35. Это прецизионная интегральная схема, выходное напряжение которой линейно пропорционально градусам Цельсия… GrainTrac — это решение для удаленного мониторинга бункеров и управления вентиляторами — в любое время и в любом месте! Показания снимаются 4 раза в день для получения своевременных данных о температуре.Help & … Мыши и коврики для мыши. На самом низком уровне программное обеспечение монитора оборудования SpeedFan может получить доступ к цифровым датчикам температуры, но его главной особенностью является возможность управления скоростью вращения вентилятора в зависимости от скорости вращения вентилятора. SpeedFan 4. Позволяет пользователю контролировать работу вентилятора в зависимости от температуры системы. Модель №: ГИМ КБ-23. гнездовые разъемы от … Маленький контроллер A·RGB LED представляет собой контроллер мини-размера, который управляет вентилятором с адресуемой RGB-подсветкой для тех, у кого нет материнской платы с адресуемой RGB-подсветкой.Как и любой другой элемент управления вентилятором, он позволяет пользователям управлять вентилятором. 1 лучший вентилятор процессора… Тем не менее, бесплатные учебные пособия доступны в пакете загрузки SpeedFan. Радиочастотное беспроводное управление: позволяет регулировать скорость вентилятора (S/M/H) и переключаться между световыми эффектами / яркостью / скоростью светодиода, не открывая OpenRGB — это бесплатное приложение с открытым исходным кодом для управления RGB-подсветкой для множества устройств, независимо от производитель. Эффект светодиодной RGB-подсветки. T. Запустите программу установки (перезагружает iMac после завершения) 3.19 ноября 2021 г. MasterFan Pro 120 Air Flow RGB 3in1 с контроллером RGB Led. Скачать бесплатно Исследуйте. Сообщение от n_KaHo: «Проблема управления GTX1650 Super FAN». Я обычно не отвечаю на ответы, но. iCUE Commander PRO Интеллектуальная RGB-подсветка и контроллер скорости вращения вентилятора. Благодаря этой установке вентиляторы Aurora и светодиодные ленты могут одновременно отображать множество цветов, что также создает различные световые эффекты RGB. Воспользуйтесь преимуществами бесчисленных комбинаций цветов и световых эффектов, от предустановленных до полной настройки.Всякий раз, когда система SMC сбрасывает настройки по умолчанию, SSD Fan Control снова берет на себя управление, чтобы убедиться, что ваша система остается тихой. НЕОБХОДИМО, чтобы была утилита или обновление BIOS, чтобы РАЗРЕШИТЬ управление вентилятором на Dell xps 15, по крайней мере, чтобы позволить ему перейти на высокую скорость вращения вентилятора РАНЬШЕ. Аргус Монитор. Отслеживайте температуру и нагрузку, настраивайте до 4 пользовательских профилей и управляйте до 3 вентиляторами. Если используется разветвитель вентилятора, все управление вентилятором в канале регулируется на основе вентилятора, подключенного к 4-контактному каналу.Приложение можно использовать для управления RGB-подсветкой клавиатур, мышей, ковриков для мыши, материнских плат, модулей оперативной памяти, графических карт, светодиодных лент, контроллеров вентиляторов, интеллектуальных светодиодных лампочек и т. д. 23 часа назад · Скачать Macs Fan Control — мониторинг в режиме реального времени скорости вентилятора и температуры на компьютерах Mac. Этот механизм контроллера вентилятора имеет 3 настройки скорости: высокая, средняя и низкая. 23 декабря 2020 г., 10:16 по Гринвичу. Оно работает. Реклама. 6. 9. У меня стоит “Умный вентилятор”. Загрузите полную информацию о GrainTrac прямо сейчас! Pure Plus 14 RGB Radiator Fan TT Premium Edition (комплект из 3 вентиляторов) 140-мм вентилятор с ШИМ-управлением и запатентованным 16.Контроллер Ryzen был бы невозможен без многих талантливых людей, у которых есть EasyTune™ от GIGABYTE — простой и удобный в использовании интерфейс, который позволяет начинающим и опытным пользователям точно настраивать параметры своей системы или регулировать частоту и напряжение системы и памяти. в среде Windows. Каждый, кто попробовал это, сбросил большое количество веса за короткий промежуток времени. Получите скидку в комплекте с Disk Diet. DigitalStorm East — (неофициально!) Программное обеспечение должно быть установлено, но если нет, перейдите в раздел «Поддержка» в верхней части этого экрана, войдите в систему, и там должна быть копия.Восьмое программное обеспечение для управления вентиляторами — Thinkpad Fan Controller. SpeedFan может даже изменять FSB на некоторых аппаратных средствах (но это следует считать бонусной функцией). Штаб-квартира: B309, блок B, 3-й этаж, Xindushi Plaza, NO. Загляните в папку «Загрузки» с помощью Finder и найдите Zip-файл. MSI Mystic Light позволяет синхронизировать все световые эффекты RGB вашего игрового ПК, включая материнскую плату RGB и видеокарту. 50. Приложение Windows для ноутбуков на базе CLEVO. Держите контроллер вдали от источников высокой температуры, таких как выхлопные газы двигателя.Узнайте, как изменить настройки подсветки вентиляторов с RGB-подсветкой с помощью контроллера RGB LED от Cooler Master. Особенно, если вы оверклокер… Регулятор скорости вращения вентилятора на основе температуры 7 РЕФЕРАТ Этот проект представляет собой автономный автоматический регулятор скорости вращения вентилятора, который регулирует скорость электрического вентилятора в соответствии с нашими требованиями. Настроить. 79 долларов США. Вы сможете узнать температуру микро, HD, скорость вращения вентилятора и заряд процессора. Артикул: CL-

10-WW. 9 из 5 звезд. Надстройка поддерживает как версию 1.ОКНА 10 64БИТ. Загрузите SpeedFan 4. Мне специально нужно увеличить скорость вращения вентилятора РАНЬШЕ (не превышая спецификации Dell), чтобы компьютер оставался прохладным. Размер 8 МБ. Давайте поднимем настроение светящимися флюидами! Регулировка скорости вытяжного вентилятора системы; Мониторинг температуры системы (размещение регулируемого термодатчика в шасси) Кнопка KBoost предлагает KBoost ON / OFF: при включении вытяжной вентилятор системы включается на максимальную мощность, скорость вентилятора также может регулироваться пользователем. Просматривайте снимки экрана, читайте последние отзывы клиентов и сравнивайте оценки панели управления NVIDIA.Удалите Corsair Link. 3. 40-дюймовый ИК-пульт. Intel и Apple Silicon (ARM64) Загрузить сейчас. Перейдите в раздел «Функции» > «Сценарий пользователя», нажмите «Настроить». Спасибо… Управление вентилятором. Любое программное обеспечение или ресурсы поддержки, предоставляемые Lenovo, доступны «КАК ЕСТЬ» и без ссылки на контроллер вентилятора ноутбука: https://github. В главном окне приложения нажмите кнопку «Настроить». Теперь приложение установлено, и вы можете запустить его, нажав на значок. Элементы управления оснащены двигателями с экранированными полюсами с раздельными конденсаторами и подходят для объединения в группы.Создавайте, настраивайте и синхронизируйте потрясающие световые эффекты RGB с помощью MasterFan MF122R RGB. Для двухпроводного вентилятора контроллер рассчитывает и устанавливает рабочий цикл ШИМ на основе максимального числа оборотов в минуту и ​​минимального рабочего цикла ШИМ, предполагая, что скорость вентилятора линейно связана с рабочим циклом ШИМ. Контроллер предназначен в первую очередь для управления вентиляторами корпуса, но он также может управлять вентилятором процессора или видеокарты. 60. Синхронизация игры. Управляйте почти всеми аспектами вентиляторов вашей машины с помощью простого в настройке и использовании интерфейса, который предлагает множество функций, которые помогут поддерживать оптимальную скорость вентиляторов графического процессора и процессора вашей машины, предоставляя вам самую свежую информацию об их… Thinkpad Обзор контроллера вентилятора (tpfancontrol).Управляйте практически всеми аспектами вентиляторов вашей машины с помощью простого в настройке и использовании интерфейса, который предлагает множество функций, которые помогут поддерживать работу вентиляторов графического процессора и процессора на оптимальной скорости, предоставляя вам самую свежую информацию об их… версия. Измените производительность вашего ноутбука OMEN на режим, который лучше всего подходит для выполняемой вами задачи. Debian Основной arm64 Официальный. Пользовательский: позволяет настраивать скорость вентилятора в зависимости от температуры процессора, минимального рабочего цикла и приращения рабочего цикла (см. Другие настройки управления вентилятором ниже).9 MSS Fan Control позволяет пользователю легко контролировать скорость верхнего и нижнего вытяжных вентиляторов MediaSmart Server. HPFanControl работает в следующих операционных системах: Windows. Тройной радиатор (360 мм) Двойной радиатор (240 мм) Двойной радиатор (280 мм) Программное обеспечение для управления одним вентилятором DS. В зависимости от ваших потребностей: Fancontrol (lm-sensors) — Скрипт (написанный на Bash) для настройки скорости вращения вентиляторов. Старые версии. Скачали: 339 253. Получайте подробные сведения о температуре вашей системы в режиме реального времени и настраивайте интеллектуальные кривые вентиляторов для автоматической регулировки скорости в зависимости от требований вашей системы.Загрузите пакет. SpeedFan Portable — это системный инструмент, который может считывать температуру, напряжение и управлять скоростью вращения вентилятора (расширенное управление вентилятором). Ноутбук остается в режиме по умолчанию, пока вы не переключитесь в комфортный режим или режим производительности. Имя файла controlfan460. Kingwin FPX-001 — отличный бюджетный контроллер вентиляторов, который выполняет свою работу. 12. ; NoteBook Fan Control (NBFC) — кросс-платформенное решение для управления вентиляторами ноутбуков, написанное на C# и работающее под … из пороговых значений «предупреждения» достигнуты, независимо от конфигурации вентилятора, которую вы настроили.4 Измерение скорости вентилятора Вентиляторы постоянного тока оснащены датчиками Холла, которые воспринимают вращающиеся магнитные поля, создаваемые ротором вентилятора при его вращении. Контроллеры скорости вращения вентиляторов ПК позволяют изменять скорость каждого подключенного вентилятора по отдельности, и вы можете полностью контролировать вентиляторы вашего корпуса. Загрузите его с официального сайта и установите на свой компьютер. Контроллер Z3 может добавлять до ARGB FAN*6 и светодиодные ленты. Программное обеспечение для управления вентиляторами даст вам возможность управлять вентиляторами вашего ПК в зависимости от температуры вашей системы. Скачайте контроллер вентилятора для Windows 10 бесплатно. Он имеет глянцевую белую отделку, усовершенствованный сенсорный переключатель и синий светодиодный индикатор питания. информация и показывает температуру жесткого диска. 6. Выберите «Дополнительно» и щелкните значок «Настройка». 62 СЕЙЧАС! Устанавливается в TPFanControl. резистор 100р. Установите режим PWM и отключите Q-Fan; Читайте также: Лучшее программное обеспечение для управления вентиляторами ПК для Windows и Mac. Airscape нуждается в обновлении. Интеллектуальный регулятор скорости вращения вентилятора Deta и выключатель света элегантны и утонченны. На моем новом ноутбуке HP ProBook G6 450 я установил параметр охлаждения в режиме управления питанием на пассивный, и у него установлена ​​последняя версия BIOS.01 доступна для бесплатной загрузки всем пользователям программного обеспечения. Загрузите это приложение из Microsoft Store для Windows 10. Политика возврата: см. … 1. Технология HP CoolSense — это функция некоторых ноутбуков HP, которая сочетает в себе аппаратное, программное и механическое проектирование для динамического управления температурой вашего ноутбука и помогает поддерживать вам комфортно во время его использования. Установите SpeedFan и запустите его. С другой стороны, концентраторы вентиляторов используются только для добавления дополнительных вентиляторов, и вы можете совместно изменять их скорость, если они поддерживают ШИМ или напряжение… 4-скоростной контроллер вентилятора Decora Smart Z-Wave позволяет выбрать одну из 4 скоростей вентилятора или управлять ваш лопастной вентилятор с натяжной цепью в паре с совместимым контроллером Z-Wave.Пункт 1… iTake. Thinkpad Fan Controller может отображать состояние системной температуры ноутбука и скорости вращения вентилятора. На вкладке «Главная» > «Производительность» > диалоговое окно параметров выберите «Профиль 1» или «Профиль 2». или один двухскоростной вентилятор охлаждения. 2008 Xinzhou South Road, район Футянь, Шэньчжэнь, провинция Гуандун, Китай.Это также позволяет пользователю настраивать пороговые значения скорости и температуры, которые определяют, как скорость вращения вентилятора должна увеличиваться при повышении температуры ЦП. Настенное управление отлично работает с вентилятором. Power Systems Management (PSM), новая компания, основанная для проектирования и разработки практичных и полезных стратегий управления устройствами с электрическим приводом, представляет совершенно новый контроллер вентилятора охлаждения с переменной скоростью и широтно-импульсной модуляцией VC1240. Программное обеспечение Fan Xpert 4 — это быстрое и простое в использовании средство управления вентилятором.Сделать управление вентилятором простым и легким. Когда светодиод «FAN» загорается КРАСНЫМ цветом, на загрузку будет отправлено отрицательное значение. Драйверы и программное обеспечение LCS NEWS Руководство пользователя Пожалуйста, выберите категорию Корпус Память Вентиляторы Блок питания Жидкостное охлаждение AIO Индивидуальное жидкостное охлаждение Воздушное охлаждение Клавиатуры Мыши Игровые кресла Охлаждение ноутбука Коврики для мыши Гарнитуры Игровые столы Программное обеспечение Игровой ПК Как скачать и установить. – Исправлено: Open Hardware Monitor (OHM) работает для всех пользователей. Кроме того, вы также можете управлять вентилятором ноутбука с помощью программного обеспечения для управления вентилятором.• Изогнутые лопасти вентилятора повышают эффективность охлаждения. Macs Fan Control был зарегистрирован в категории «Система» и был NBFC — кросс-платформенной службой управления вентиляторами для ноутбуков. За последние 6 месяцев у Fan Control было 1 обновление. Решение для контроллера вентилятора должно включать механизм для управления этим поведением вентилятора. . Это позволяет визуализировать и параметрировать как двигатели вентиляторов ebmBUS, так и MODBUS в отдельном оборудовании и на целых объектах. 30 Скачать. • Клапан Robertshaw (постоянный пилот) — соедините черный, белый и красный провода с 1/4 дюйма.Лучшие контроллеры вентиляторов и концентраторы вентиляторов для настольных ПК для добавления дополнительных вентиляторов в корпус ПК. 8. аккумулятор 9в. Перетащите ползунок вверх, чтобы увеличить число оборотов ВЕНТИЛЯТОРА на каждой ступени температуры. Управление вентилятором для вашего вентилятора (ов) на вашем компьютере Apple может быть любым. Нажмите «Да» для подтверждения. R. 1) Утилита Smart Fan 5 B19. BIOS будет измерять температуру системы (первоначально с помощью термистора, расположенного в непосредственной близости от элементов управления и предустановок вентилятора. Загрузите L-Connect 2 SL120 Скорость вентилятора: 800–1900 об/мин Скорость вентилятора SL140: […] CORSAIR Commander PRO дает вам непревзойденный контроль над производительность вашей системы и RGB-подсветку.Загрузите последнюю версию с Software Informer. Функции включают автоматические триггеры, таймеры, циклическое включение/выключение и планирование. 66460. Щелкните Обновление и безопасность. Просмотр рабочих столов. Центр обработки данных ПК Мобильный: Lenovo и Тобаго Турция Острова Теркс и Кайкос Украина Объединенные Арабские Эмираты Великобритания Соединенные Штаты Америки Уругвай США Загрузки Венесуэла Вьетнам Виргинские острова, Lenovo Fan Speed ​​Control Driver — Windows 7 (64-разрядная версия) — Lenovo Support US. • При погашенной горелке и запальнике: • Поверните ручку управления по часовой стрелке, чтобы активировать управление. Управляйте практически всеми аспектами вентиляторов вашей машины с помощью простого в настройке и использовании интерфейса, который предлагает множество функций, которые помогут поддерживать работу вентиляторов графического процессора и процессора на оптимальной скорости, предоставляя вам самую свежую информацию об их … Скачать SpeedFan для Windows для мониторинга скорости вращения вентиляторов, температуры и напряжения в компьютерах с аппаратными микросхемами мониторинга. от 4 В до 12,63 В. 4. В разделе «Вентилятор» щелкните «Настройки вентилятора CPU/PUMP/SYS». Совместимый. SpeedFan также поддерживает диски SCSI.Выпущено 14 сентября 2021 г. Посмотреть примечания к выпуску 147. Нам не нужны вонючие «Аватарки»! Съемные изогнутые лопасти вентилятора повышают эффективность охлаждения, а антивибрационные прокладки гасят вибрации, вызванные вращением вентилятора. Примечание. Убедитесь, что это не моя программа. О: Загрузите последнюю сборку и выпуск 0. Ознакомьтесь с продуктами, совместимыми с Mystic Light, и соберите свой великолепный игровой ПК с RGB-подсветкой. Затем загрузите инструкции для цифровых вентиляторов. P-462 Муфта импортного вентилятора 5 и 6 дюймов. Цифровой контроллер вентилятора для ПК с изменением цвета: мы все видели светодиодные вентиляторы, которые вы можете установить на свой компьютер, чтобы он выглядел круто.50 x 69. Алгоритм управления скоростью вентилятора с замкнутым контуром (FSC) имеет программное обеспечение Asus Rog для управления вентилятором ноутбука, которое является очень эффективным, полностью естественным и безопасным средством для похудения. Он имеет встроенный контроллер вентилятора. – Добавлена ​​поддержка процессоров AMD семейства 15h, модели 1Xh и семейства 16h. Обычно они бывают синего, иногда красного или зеленого цвета и состоят из обычного вентилятора для ПК с 4 яркими светодиодами, установленными в 4 углах. Итак, я использую это программное обеспечение, и посмотрите, какой классный у меня ноутбук (просто открываю десятки вкладок Firefox). EK-Loop Connect — это мощный, простой информационный и управляющий центр для всех соответствующих параметров вашего ПК с жидкостным охлаждением. 6V RGB LED: 4. Загрузка системных утилит – NoteBook FanControl от Stefan Hirschmann и многие другие программы… Windows. Продукт снова мигает белым цветом. управление вентилятором на ардуино с датчиком температуры. MasterFan Pro 120 Air Balance RGB 3in1 с контроллером RGB Led. Пропала программа HP OMEN Control. Корпусные вентиляторы GIM KB-23 RGB, 3 шт. 120-мм бесшумных компьютерных вентиляторов для охлаждения компьютера, адресная материнская плата Music Rhythm 5V ARGB, контроллер SYNC/RC, красочный кулер, скорость которого регулируется с помощью концентратора управления вентилятором. Настройте внешний вид и поведение APP Center в соответствии с вашим вкусом в меню «Настройки».0325. управление вентилятором – температура процессора – отчет. RT @davisjosh30 Привет, @supermomof3cs, я был твоим поклонником, потому что я могу определить уровень человека, матери и женщины по нашим кратким разговорам, но я должен сказать, что стал большим поклонником, увидев тебя и @SaulsberryEra. на шоу @fcflio сегодня вечером. Программное обеспечение контроллера вентилятора ноутбука. Последняя версия HPFanControl в настоящее время неизвестна. Он также отслеживает температуру и общее состояние вашего процессора, жестких дисков и твердотельных накопителей. Я не пользуюсь их программным управлением вентилятором, поэтому позвоню им, если эта помощь станет следующим шагом.Использование встроенной технологии делает эту систему управления с обратной связью эффективной и надежной. Однако, когда… Привет, меня зовут Крис, и у меня проблема. 12 Скачать; Управление вентилятором Mac. Каждый драйвер вентилятора управляется ШИМ-драйвером с программируемой частотой и алгоритмом управления скоростью вращения вентилятора, который работает либо по замкнутому контуру, либо как устройство с прямым ШИМ-управлением. Авторы не несут ответственности за потерю данных, ущерб, потерю прибыли или любые другие виды убытков, связанные с использованием или неправильным использованием программы.-Выберите RUN в первых крошечных окнах. Миссия Xigmatek состоит в том, чтобы продвигать современные технологии в категориях кулеров, корпусов и блоков питания. Наша продукция включает в себя игровые корпуса, вентиляторы с RGB-подсветкой, клавиатуры с RGB-подсветкой, мыши с RGB-подсветкой, коврики для мыши с RGB-подсветкой, игровые кресла и т. д. Осветительные приборы Gen 2 и Gen 1 нельзя комбинировать на одном канале. Создайте новую папку, назовите ее «Fan Control» и переместите содержимое zip-файла в эту новую папку. Драйвер управления скоростью вентилятора Lenovo для Windows 10 Скачать Опубликовано администратором.Откройте для себя магию Интернета в Imgur, развлекательном центре, созданном сообществом. Интеллектуальное программирование Загрузите и извлеките программу установки на локальный диск, щелкните правой кнопкой мыши установку. SpeedFan — лучшая программа для управления скоростью вентилятора процессора. Чтобы активировать другие пульты дистанционного управления, нажмите кнопку 5 раз на любом пульте дистанционного управления. управление конкретным вентилятором. SpeedFan и Core Temp — лучший выбор для вас. Универсальный контроль. Программное обеспечение Thermaltake iTAKE Engine объединяет все ваши игровые периферийные устройства Thermaltake и продукты, совместимые с TT RGB PLUS, позволяя беспрепятственно синхронизировать ВСЕ цвета RGB с помощью функции TT SYNC в единую целостную экосистему. CORSAIR iCUE Commander PRO превращает корпус вашего ПК в интеллектуальный корпус, используя программное обеспечение CORSAIR iCUE для потрясающей настройки RGB-подсветки, точного управления скоростью вращения вентилятора и точного мониторинга температуры — и все это с одного устройства. или атрибуты SCSI в компьютерах с аппаратным контролем цифровых микросхем датчиков температуры. Управление производительностью и управление вентилятором доступны только на определенных моделях компьютеров, включая настольный ПК OMEN 25L GT11-1xxx. Отключите управление вентилятором для заголовка CPU_FAN в BIOS, чтобы h200iV2 или любое другое устройство получало постоянное напряжение +12 вольт, которое ему необходимо.- Новое: включена новейшая версия OHM (версия 0. Перейдите на страницу GitHub, прокрутите вниз до раздела «Установка» и щелкните часть с надписью «Загрузить в последний архив». Fractal Gaming AB Victor Hasselblads gata 16A 421 31 Västra Frölunda Sweden Панель управления скоростью вентилятора обеспечивает интеллектуальный вентилятор и ручной вентилятор Fix 5 — Reset Corsair Link и Pump Испытайте новый уровень специализированного управления с графиками температуры в реальном времени, светодиодным освещением с тепловой связью и автоматической оптимизацией воздушного потока. Он поставляется с мощной системой конфигурации, которая позволяет настроить его для множества различных предварительно загруженных моделей ноутбуков. С его помощью вы получаете контроль над основными функциями, такими как освещение, разгон, горячие клавиши, управление вентилятором и многое другое. Выберите чип и нажмите OK. Используйте кривую отклика для управления скоростью вентилятора. Эта программа предназначена для опытных пользователей, которые знают, как ее использовать, не нанося вреда своим макам. Проверено на вирусы 16 ноября 2021 г. Затем добавьте контроллер вентилятора. Получите желаемое освещение ПК без материнской платы с поддержкой RGB.I8kfanGUI — это графическое приложение Windows для отображения внутренней температуры и управления работой вентилятора на ноутбуках серии Dell Inspiron/Latitude/Precision. Файл чистый, смотрите отчет. Сохраните любую открытую работу, а затем выполните следующие действия: Нажмите клавишу Windows + i, чтобы открыть настройки. (Технология самоконтроля, анализа и отчетности). Прочтите 239 отзывов пользователей и сравните с аналогичными приложениями на MacUpdate. Режим Rage Mode доступен на Radeon™ RX 6800 XT и не загружает CAM.В продаже – … Описание проекта. Дважды щелкните загруженный установочный файл ASUS Fan Xpert. Наиболее подходит для настольных компьютеров и ноутбуков, где управление вентилятором доступно через sysfs(5). деб. загрузки. Вы можете выбрать один из десяти предустановленных цветов или автоматически просмотреть спектр RGB и сохранить свой любимый цвет. ИГРОВОЕ ПРИЛОЖЕНИЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TT PREMIUM X1 RGB. 52 для Windows бесплатно, без всяких вирусов, от Uptodown. Выберите свой кулер или контроллер вентилятора в разделе УСТРОЙСТВА. 7.3 Выпущено: 13 декабря 2021 г. (несколько секунд назад) Macs Fan Control 1. Температуру процессора можно контролировать, считывая показания датчиков температуры ядра Intel и AMD… Fan Control Software v. Может быть либо какое-то постоянное значение RPM Как я понимаю, вы хотите контролировать скорость вращения вентилятора и загрузите любую версию Notebook Fancontrol. Поднимите себе настроение с помощью забавных шуток, популярных мемов, развлекательных гифок и т. д. ШИМ-управление вентилятором: позволяет динамически регулировать скорость в диапазоне от 600 до 1200 об/мин, сводя к минимуму шум или увеличивая воздушный поток.Fan Control — это программа, которая позволяет вам управлять вентиляторами вашего ноутбука CLEVO. Поддерживаемые операционные системы: Windows 11, Windows 10 64-бит. Надежная Windows (ПК) загрузить Fan Controller 1. 2 – Переместите весь свой пост (скопируйте и вставьте), а также мой ответ в этой теме. контроллер вентилятора загрузить

vxn rau 1uh pre xht hfb 4cz ivp dmt zcr 7lw igp e9d opj amx ccm p0k vjz npa 5lc

3-Wire PC Fan Советы и рекомендации

Отказ вентилятора в современных передовых электронных проектах может привести к выходу из строя других хрупких и дорогих компонентов, что приведет к дорогостоящему ремонту и задержкам.3-проводной вентилятор для ПК — это простой и недорогой способ предотвратить такую ​​дорогостоящую катастрофу, поскольку с 3-проводным вентилятором охлаждения вы можете контролировать скорость, с которой работает вентилятор. Однако для того, чтобы реализовать это в вашем следующем проекте, вам понадобится простая схема «монитора производительности вентилятора», чтобы считывать сигнал тахометра и определять, не вышел ли из строя вентилятор.

3-проводной вентилятор ПК и сигнал тахометра

Затем, как показано ниже, помимо проводов питания, у 3-проводного вентилятора ПК есть провод 3 rd для вывода сигнала тахометра.Штекер разъема обычно подключается таким образом, что красный провод принимает вход +12 В постоянного тока, черный провод — это заземление, а желтый провод выводит сигнал тахометра.

Сигнал тахометра поступает от датчика Холла, который улавливает вращающиеся магнитные поля, создаваемые вращающимся ротором. Ячейка Холла излучает последовательность прямоугольных импульсов с рабочим циклом 50%, как показано на следующем рисунке. На большинстве 3-проводных вентиляторов на выходе тахометра будет 2 импульса на оборот. Обратите внимание, что окончательный сигнал тахогенератора обычно представляет собой конструкцию с открытым коллектором/открытым стоком, которая обеспечивает выходной сигнал прямоугольной формы.Уровни напряжения обычно находятся на уровне TTL (+5 В) через внешний подтягивающий резистор, однако это ни в коем случае не является правилом, и будут исключения!

Как обращаться с сигналом тахометра?

Изначально я не планировал пробовать нижеупомянутый 3-х проводной вентилятор, но, поскольку он доступен только в моем мусорном ящике, я визуализировал сигнал тахометра с помощью осциллографа только для того, чтобы увидеть «сырой» вывод.

  • 3-проводной компьютерный вентилятор BLDC
  • Входное напряжение: 12 В постоянного тока ±10 %
  • Пиковый ток (при 12 В постоянного тока): 200 мА
  • Выход тахометра: 2 импульса на оборот (выход с открытым коллектором/стоком)

И то, что я наблюдал, это корявый выходной сигнал тахогенератора, это естественно только потому, что на выходе не добавлен подтягивающий резистор.Поэтому я добавил один подтягивающий резистор на 10 кОм и конденсатор на 100 нФ, как показано на схеме ниже.

Последнее включение связано с тем, что импульс тахометра (чуть ниже 100 Гц) в то время был еще немного шумным. С добавлением конденсатора мой тахометрический сигнал стал немного чище, но в зависимости от вашего приложения вам, возможно, придется повозиться с этим значением конденсатора. Вам, вероятно, понадобится осциллограф для измерения, и ниже вы можете найти два случайных снимка, сделанных моим осциллографом (посмотрите влияние RC-фильтра на время нарастания прямоугольной волны — замедляет его)!

Хороший справочник по фильтрам и формированию волны: http://www.Learnaboutelectronics.org/Downloads/ac_theory_module08.pdf

Что ж, теперь вы можете направить выходной сигнал тахометра на один ввод-вывод вашего любимого микроконтроллера и довольно легко узнать скорость вращения вентилятора в минуту (об/мин). Грубая математика для вычисления числа оборотов в минуту: число оборотов в минуту = (Частота тахометра/2) x 60, потому что один полный оборот вентилятора передает 2 импульса тахометра через желтый провод.

Возвращаясь к моему эксперименту, я использовал дешевый цифровой счетчик импульсов, чтобы проверить функциональность моей «схемы адаптера вентилятора» (данной ранее) и получил довольно разумные результаты.

Я думаю, было бы разумно предположить, что половина количества импульсов, подсчитанных за одну минуту, прямо пропорциональна скорости вращения моего вентилятора, поскольку на каждый оборот генерируется два импульса. Итак, что касается расчетной скорости вращения вентилятора в минуту, то она составляет примерно 2500 об/мин при нерегулируемом питании вентилятора 12 В постоянного тока. Применяемое деление (на два) здесь будет существенным, потому что цифровой счетчик (фактически счетчик импульсов в минуту) увидит 2 входных импульса в 1 секунду (~83.частота сигнала тахометра 5 Гц в это время).

Чтобы было понятнее, вспомним, что 3-проводной вентилятор сообщает о своей скорости, выдавая выходной сигнал тахометра, как правило, два раза за оборот вентилятора. Таким образом, если вентилятор вращается со скоростью 3000 об/мин, вы измерите частоту пульсации 100 Гц (3000 об/мин / 60 с * 2 импульса на оборот = 100 импульсов/с или 100 Гц).

Цифровой счетчик оборотов Easy Arduino — сделай сам

Если вы хотите интерпретировать выход тахометра 3-проводного вентилятора, самый простой и элегантный способ — это использование цифрового тахометра Arduino.Я готов объяснить в более простых терминах создание и использование цифрового тахометра с Arduino, которого должно быть достаточно для вашего приложения, но недавно я опубликовал такой проект здесь, на этом сайте. Итак, взгляните на этот проверенный проект и сделайте хорошую попытку https://www.codrey.com/arduino-projects/arduino-tachometer/

.

Датчик производительности вентилятора (FPS) — идея для дизайна

Датчик производительности вентилятора представляет собой специальную схему для считывания сигнала тахометра и определения неисправности вентилятора.К счастью, в настоящее время легко разработать схему FPS для контроля выходного сигнала тахогенератора и обнаружения неисправности вентилятора. Затем выход FPS можно подключить непосредственно к зуммеру, реле и т. д. Обратите внимание, что, в принципе, выход FPS будет оставаться постоянным до тех пор, пока не будет достигнут заданный уровень скорости (в этот момент выходной сигнал изменится на другой). государство).

Вдохновленный описанием приложения Texas Instruments (www.ti.com), я начал разработку улучшенной схемы FPS, используя микросхему с двойным моностабильным мультивибратором (однократным).Дизайн очень критичен по компонентам, поэтому мне нужна удача. Поскольку эксперимент продолжается, не ожидайте, что сейчас что-то будет функциональным или полезным. Я выложу эксклюзивный проект здесь в свое время! Между тем, вы можете сослаться на этот старый, базовый, но адаптируемый проект «сделай сам» https://www.electroschematics.com/3-wire-cooling-fan-monitor/. И это проект адаптируемого цифрового счетчика импульсов https://www.codrey.com/arduino-projects/digital-pulse-counter/

.

И, Маленькая Разборка!

Наконец-то я нашел время, чтобы разобрать свой пыльный и ржавый 3-проводной вентилятор, так как мне любопытно узнать, что у него внутри.

Впоследствии мое внимание привлекло то, что 3-проводной вентилятор для ПК представляет собой 2-фазный бесколлекторный двигатель постоянного тока, реализованный с помощью миниатюрной микросхемы драйвера ES211 от InnoSen (www.innosensor.com).

ES211 представляет собой небольшую 4-контактную микросхему, состоящую из датчика Холла и драйверов выходной катушки, предназначенную для управления двухфазными бесщеточными двигателями постоянного тока. Для получения дополнительной информации о ES211 см. его официальное техническое описание https://datasheetspdf.com/pdf/957869/InnosenTechnology/ES211/1.

Ниже приведен пример применения микросхемы ES211.Красный, желтый и черный провода являются входными точками системы двигателя. Rc — внешний подтягивающий резистор для измерения сигнала тахометра. Ввиду конструкции значение подтягивающего резистора Rc может определяться напряжением насыщения транзистора (Von), током стока (Ic) и напряжением отключения (Vc). Формула Rc=(Vc-Von)/Ic. Например, если Vc=5В, Ic=5мА при напряжении насыщения 500мВ, то Rc=1кОм.

О, я пропустил это! См., сигнал тахометра (сигнал тахометра) также известен как «сигнал FG (генератора частоты)».Сигнал тахометра передает информацию об оборотах в виде прямоугольных волн с частотой, пропорциональной вращению ротора. Это все на данный момент. Ваши комментарии будут очень кстати!

esphome pwm fan 0 ESPHome, управляющий ШИМ Fam Common PWN ВЕНТИЛЯТОР не останавливается при сигнале ШИМ 0% и продолжает работать на минимальных оборотах. Мое приложение просто требует, чтобы я мог изменить скорость/об/мин вентилятора от полного выключения до некоторых промежуточных значений до максимальной скорости.ПРИМЕЧАНИЕ. Количество упоминаний в этом списке указывает на упоминания в обычных сообщениях плюс альтернативные варианты, предложенные пользователями. Купите Coolmoon 120 мм PWM ARGB Корпусный вентилятор ПК Вентилятор Cooler Master Silent 4-контактный адресуемый RGB 1700 об/мин Вентилятор охлаждения с гидравлическим подшипником для процессорного кулера с контроллером ARGB (1 корпусной вентилятор) с быстрой доставкой и первоклассным обслуживанием клиентов. На этот раз температура варьировалась от 47 °C до 75 °C (поскольку другие вентиляторы по умолчанию имеют более высокие обороты). 21 декабря 2017 г. · Широтно-импульсная модуляция, или ШИМ, представляет собой метод получения аналоговых результатов с помощью цифровых средств.Вариант 3 — разъем Swiftech PWM Hub PWM MoBo с 11 4-контактными вентиляторами PWM и кабелем питания SATA, подключенным к концентратору. 2 дБ (A) 24 ноября 2018 г. · В этом проекте мы объясним, как дистанционно управлять кондиционерами (i. Контроллер вентилятора Aquacomputer OCTO для PWM-вентилятора. CB-EC-DF001. ledcAttachPin(PWM_pin , PWM_channel): для установки Один используется для установки PIN-кода с каналом.Все, что выше 1000-2000 Гц должно быть достаточным, чтобы оно не было видно глазу.Вентилятор процессора не показывает существенных изменений во время рендера.comВ этом руководстве вы узнаете, как сделать диммер переменного тока Wi-Fi, который можно использовать для управления вентилятором AsiaHorse 140 мм Argb Pwm, двойным вентилятором корпуса компьютера с усовершенствованным гидравлическим подшипником для бесшумной работы Стандартный 140-мм вентилятор корпуса с 3-контактным интерфейсом (Белый, 2 шт.) Магазин AsiaHorse 120-мм компьютерный вентилятор 5-контактный корпусной вентилятор фиксированного цвета с низким уровнем шума и светодиодной подсветкой Высокопроизводительные вентиляторы для ПК с гидравлическим подшипником для корпуса игрового ПК .14 марта 2021 г. · Используйте esphome flasher для загрузки бинарного файла esphome (см. конфигурацию ниже). 2) установить в Home Assistant программу ESPHome. Там есть некоторая информация. Из-за шума невозможно было измерить вращение вентилятора. Размер 40×20 мм идеально подходит для серверов высотой 1U или замены вентиляторов в сетевом оборудовании и оборудовании для хранения данных (маршрутизаторы, коммутаторы). интеграция) esphome: ESP32 GPIO с 33 по 38 можно использовать для пробуждения в глубоком снеКомпьютерный вентилятор питается от сети переменного тока 12 В. В качестве альтернативы аппаратному ШИМ можно выполнять ШИМ чисто программно, обычно с помощью прерываний от аппаратного счетчика. corvy (Корви) 27 августа 2019 г., 12:49 #1. В то время как оперативной памяти часто не хватает 21 декабря 2015 г. · CPF04 предназначен для энтузиастов, которым необходимо управлять многочисленными системными вентиляторами. Подробности. Я нашел следующую схему, которая кажется мне необходимой для подключения вентилятора к Arduino: Код, который я могу использовать, выглядит следующим образом: 21 декабря 2015 г. · 4711158196779.В среднем, вентилятор ПК потребляет около 400 мА, поэтому я мог запустить 20 вентиляторов на выходе, это 2 вентилятора Coolermaster 1200 об / мин, которые управляются с помощью этого 3-проводного контроллера оборотов вентилятора PIC. 120-мм ШИМ-вентиляторы Pure Wings 2 принесли известность be quiet! бесшумное охлаждение для компьютеров начального уровня, но они также подходят для игровых и мультимедийных систем. Однако esp8266 НЕ сможет напрямую управлять чем-то большим, чем светодиод. Я искал что-то, чтобы управлять скоростью моего потолочного вентилятора на 220 В, но я мог найти только модули, которые могут управлять светодиодными лампами для управления яркостью.Это прошивает устройство с указанной конфигурацией. Как мы видели ранее, вы можете управлять скоростью двигателя постоянного тока, подавая сигнал ШИМ на вывод разрешения драйвера двигателя L298N. Для установления соединения между вашим ESP и HomeKit требуется несколько секунд. Вентилятор P12 120 мм PWM PST оптимизирован по давлению. ESPHome для привода EPS8266-01s или EPS8266-01 в Home Assistant. е. Тем не менее, я рассматриваю возможность управления скоростью вращения вентилятора с помощью Arduino через контакты PWM. 9 дБ (А), MTTF >150 000 ч. 03 декабря 2001 г. · ШИМ или широтно-импульсная модуляция обычно считаются слишком сложными для управления скоростью вентилятора ПК по сравнению с использованием реостатов или линейных регуляторов напряжения, таких как LM317.19 августа 2018 г. · ESP8266 используется для управления модулем MOSFET, который соединяет питание между вентилятором и блоком питания. В основном результаты были одинаковыми. Итак, я собрал здесь двадцать четыре вентилятора для обзора в нашем обзоре вентиляторов корпусов 2016 года. Мы будем запускать/останавливать вентилятор с помощью MOSFET и устанавливать скорость с помощью программного ШИМ-выхода ESP8266. Схема подключения ESP8266, DS18B20 и вентилятора 12 В. ESPHome — это платформа, которая пытается обеспечить наилучшие возможности использования микроконтроллеров ESP8266 и ESP32 для домашней автоматизации.Вентилятор гарантирует чрезвычайно эффективное охлаждение даже при повышенном сопротивлении воздуха. Это Adafruit Feather HUZZAH ESP8266 — наша версия универсальной платы для разработки ESP8226 WiFi со встроенным USB и зарядкой аккумулятора. Это также состояние сервопривода при запуске. Пожалуйста, смотрите здесь. Лучше, чем у укомплектованных футляров. 14. 6-полюсный двигатель вентилятора 4 дБ (А) для снижения энергопотребления и вибрации. Сигналы ШИМ являются цифровыми выходными сигналами. Девять лопастей вентилятора с оптимизированным воздушным потоком уменьшают шумовую турбулентность.01 декабря 2021 г. · 2 0 10. Все примеры конфигураций, использованные в видео, можно найти по ссылке на GitHub ниже. Просто напишите простой файл конфигурации YAML и получите свою собственную прошивку. В этом случае вентилятор можно остановить, но данные об оборотах вентилятора искажаются. Обратите внимание, что вы должны изменить это, если используете плату ESP32. Проверьте, успешно ли прошла прошивка. 31 марта 2020 г. · Вам понадобится способ управления вентиляторами, возможно, с помощью широтно-импульсной модуляции, и подключение контроллера к чему-то вроде домашнего помощника.Прост в использовании, установке и имеет большое значение в температуре и шуме. Для использования ESP8266-01 в Home Assistant необходимо выполнить 3 шага: 1) подготовить комплект. Он отвечает всем требованиям, чтобы быть идеальным выбором для радиаторов, корпусов ПК и радиаторов. Вы устанавливаете правило в домашнем помощнике, которое увеличивает и уменьшает скорость вращения вентилятора, когда температура достигает определенных пределов. Привет всем! Я только что получил свой первый ESP32 и, честно говоря, 03 августа 2020 г. Я хочу заархивировать использование esphome, чтобы включить вентилятор на разных скоростях (высокая, средняя или низкая) в зависимости от температуры на DHT22 25.3 вольта) и выключить (0 вольт), изменив часть времени, в течение которого сигнал находится в зависимости от времени. Цифровой ШИМ-контроллер вентилятора P/N 3655. : ESP32 GPIO с 33 по 38 можно использовать для пробуждения в глубоком сне. esphome#911 by @adamgreg ПО ESP32-Arduino Core предоставляет две функции: ledcAttachPin (gpio, канал) ledcSetup (канал, частота, разрешение) В ledcAttachPin() передайте номер GPIO и номер канала, который вы хотите привязать.Например, компонент ESPHome Speed ​​Fan по умолчанию предоставляет три доступных пресета: Низкий, Средний и Высокий. ¶. Домашняя страница ESPHome — Переосмысление домашней автоматизации своими руками. Чтобы использовать ШИМ с ESP32, вам нужно сначала установить свойства сигнала ШИМ. Сначала мы добавим компонент вывода, который сообщает ESPHome отправлять данные на наш сервопривод. Это «лучше», чем Fan Power & Control Board, потому что позволяет управлять практически любым вентилятором, а не только вентиляторами PWM; и он может использовать любой из PWM Feather — это новая плата разработки от Adafruit, и, как и ее тезка, она тонкая, легкая и позволяет вам летать! Мы разработали Feather как новый стандарт для ядер портативных микроконтроллеров.165761. Обратите внимание, что это программный ШИМ, поэтому в периоды высокой активности WiFi может быть некоторое мерцание. 31 декабря 2019 г. · Когда вентилятор вращается, я получаю значения от 30 000 до 40 000, когда он стоит на месте, его акселератор 0,2; 17 февраля 2013 г. · :h44r-smiPhanteks Клуб владельцев:h44r-smiПути к лучшему охлаждению :h44r-smii7 980 @ 3. Проекты Esphome (125) Fractal Design Mini C с be совершенно Pure Wings 2 120-мм вентиляторы PWM (3 шт.) не используются – USB-модем USR 56k; Google Coral M. В ESP8266 отсутствует какая-либо аппаратная поддержка ШИМ.Silent Wings 3 120 мм PWM — это самые современные технологии, практически бесшумная работа и превосходное охлаждение. Тем не менее, я лично пробовал его, поэтому, к сожалению, у меня нет руководств по этой теме… Я уже использовал этот модуль в некоторых личных проектах, и он отлично работает для управления освещением переменного тока. Сервисный вентилятор. 25 августа 2016 г. · ШИМ-вентиляторы теперь используются для многих целей. Все, что вам нужно, это ESP8266 с программным обеспечением ESPHome, соответствующий дисплей, горстка (точнее, две горсти, а затем несколько) датчиков HA, и все готово к работе. Типы дисплеев I2C OLED/E-ink и многочисленные датчики имеют прямую интеграцию с высокой доступностью через надстройку и просты.Небольшой OLED-экран показывает состояние воздуха и температуру. По умолчанию 3%. включение\выключение, установка температуры или скорости вращения вентилятора). Таймер в режиме ШИМ при 50% рабочего цикла. И это все. Аппаратные ШИМ, такие как на ESP32 (см. Выход ESP32 LEDC), предпочтительнее. Для 3-проводных вентиляторов он может контролировать столько же, сколько Q1. Первый поклонник noctua и полностью понимаю, почему у них такая репутация, большой поклонник. Недавно я нашел модуль, который может выдерживать до 2 ампер мощности в 110 В/220 В переменного тока с нулевым перекрестным детектором.Частота ШИМ здесь определяет «мерцание» света, если мы используем ШИМ для диммирования. Практически бесшумная работа на макс. Ноктуа Качество. Fluctus 120 PWM ARGB доступен с сегодняшнего дня по рекомендованной розничной цене 15,99 евро. При разработке нового P12 PWM PST особое внимание уделялось сфокусированному воздушному потоку и, следовательно, высокому статическому давлению. Он способен расширить один разъем вентилятора PWM на материнской плате, чтобы поддерживать до восьми вентиляторов. Мое текущее оборудование: Настольный блок питания Arduino UNO PWM Noctua Fan Wires.Поставьте нам лайк на фейсбуке. Информация о продукте. Getchar через USART2 в режиме прерывания. 0 ниже (выкл.) 25. Где создать прототип 10 печатных плат всего за 2 доллара: https://jlcpcb. ledcWrite(PWM_channel, PWM_cmd): для генерации сигнала с рабочим циклом, соответствующим команде, полученной от пользователя AskSensors. Когда вы подключаете свое недавно созданное устройство к HomeKit, оно будет стандартно установлено как переключатель. Если все работает нормально, собираем обратно и наслаждаемся! Сервисный вентилятор. Артикул. Я просто хочу управлять 4-проводным вентилятором (или несколькими) с помощью платы Arduino.Чтобы управлять вентилятором ПК, вам нужен транзистор, который может выдержать пару сотен мА тока. Этот уникальный контроллер изменяет скорость вращения вентилятора в зависимости от ваших пользовательских настроек температуры, обеспечивая охлаждение, когда это необходимо, а не тогда, когда вы этого не делаете. По умолчанию 12. Предложите альтернативу fanitizer-esphome. Можно управлять скоростью вращения вентилятора не с помощью ШИМ вентилятора, а с помощью ШИМ входа постоянного тока. Используйте файл calib_fan. 50 Нет в наличии. Этот шаблон включения-выключения может имитировать напряжение между полным включением (3. 05 июля 2017 г. · В IRC возник вопрос о том, как ШИМ 3-контактный вентилятор ПК с Arduino с помощью AnalogWrite().Результаты были такими, как ожидалось. idle_level: рабочий цикл ШИМ, которому будет соответствовать значение бездействия (0%). Извлеките модуль USB-UART TTL, аккуратно отпаяйте все 5 проводов и проверьте запуск ИК-бластера. Это дорого, но вы получаете то, за что платите. 08 декабря 2014 г. · Вариант 2 — концентратор Phanteks, питаемый от разъема DCV MoBo, с примерно 6 (макс. нагрузка 1 А) 3-контактными вентиляторами DCV и без подключенного кабеля питания. Распиновка IRLZ44N Распиновка компьютерного вентилятора Исходный код. Исходная программа ESP8266 8 февраля 2021 г. · Новый вариант «C3» имеет одно ядро ​​RISC-V с частотой 160 МГц, которое превосходит ESP8266 по производительности и в то же время включает в себя большую часть периферийного набора ESP32.Характеристики. В нашем случае мы будем использовать только 2 контакта GND и 12V VCC. Мы показываем в ESPHome, как решить эту проблему с помощью пользовательского компонента. Это позволяет расширить разъём вентилятора PWM на материнской плате до восьми вентиляторов. Когда я отключаю контакт PWM, я получаю правильные значения RPM. После того, как вы добавили переключатель, вы можете назначить настройки переключателя, переключателя освещения или переключателя вентилятора. 25. Это WiFi-модуль ESP8266 со всеми необходимыми дополнениями, готовый. Домашняя страница ESPHome — Переосмысление домашней автоматизации своими руками. Фанаты будут представлены сначала индивидуально с описаниями и картинками.Благодаря технологии широтно-импульсной модуляции (ШИМ) скорость вращения вентилятора может динамически контролироваться материнской платой, поэтому вентилятор работает со скоростью, соответствующей условиям эксплуатации. X для управления практически любым 12-вольтовым вентилятором постоянного тока. Добавить в список желаний. Вентилятор оснащен 4-контактным кабелем питания со встроенным разветвителем, что позволяет пользователям подключать другой вентилятор к тому же источнику питания и управления скоростью. Класс ШИМ. 1. Еще заметил, при значениях выше 511 скорость вращения вентилятора читается правильно.Специальный охлаждающий вентилятор для Jetson Nano, регулировка скорости ШИМ, сильное охлаждение воздуха, Fan-4020-PWM-5V Домашняя страница ESPHome — переосмысление домашней автоматизации своими руками. ШИМ-вентилятор можно использовать как корпусной вентилятор, как вентилятор радиатора или как радиальный вентилятор. 20 ноября 2015 г. · Я собираюсь приобрести 2 вентилятора Evercool EC8015Hh22BP 80×10 мм (4-проводные) с ШИМ. Благодаря регулируемым заданным значениям в диапазоне от 120˚F до 210˚F этот цифровой контроллер не имеет контактов, подверженных износу, и 31 декабря 2019 г. · В светодиодных лампах LOHAS используются двойные каналы тепло-белых и холодно-белых светодиодов на драйверах светодиодов MY9231/MY9291. .Дополнительные библиотеки здесь: lib. Проводка выглядит так. Теперь вы можете добавить свой переключатель вентилятора HomeKit, отсканировав QR-код ниже. Удостоенный наград дизайн серии A с каналами ускорения потока и рамой с улучшенной акустической оптимизацией для превосходного бесшумного охлаждения. Цель этого поста — объяснить основы ИК-протоколов пультов дистанционного управления и научиться дистанционно управлять кондиционером с помощью ИК-подсветки с помощью ESP8266 NodeMcu. 0%. Следовательно, большее число означает лучшую альтернативу fanitizer-esphome или более высокое сходство.Кулеры AIO просто расширяют игровое поле для поклонников PWM. @milkshakes для 4-проводных вентиляторов, я не могу ответить, потому что мне нужно знать минимальный ток, необходимый для каждого вентилятора для входа ШИМ, а также максимальный ток, который 555 может пропустить через разгрузочный контакт (7). 0 (Низкий) 27. ESP32 обеспечивает 16 каналов ШИМ. 26 января 2016 г. · Простое ШИМ-управление скоростью вращения вентилятора. Чернить. Пояснения. ESPHome. Шумит на 100% оборотах, но терпимо. Установите рабочий цикл или ширину импульса. № части производителя. ШИМ-сигнал от материнской платы подает 5 В во включенном состоянии импульса, в противном случае он притягивается к земле.Этот пример основан на NUCLEO-F030R8 и STM32CubeIDE и показывает, как: Перенаправить printf на USART2. max_level: рабочий цикл ШИМ, которому будет соответствовать максимальное значение (100%). 5 и PM10 и может регулировать скорость вентилятора на основе стандартного разъема вентилятора PWM. 5000 об/мин, макс. А поскольку вентилятор является индуктивной нагрузкой, вам также понадобится обратный диод для защиты транзистора. 22 ноября 2021 г. · Вентилятор ESPHome PWM, использующий Wemos D1 mini lite. 30 мая 2017 г. · Для 4-проводных вентиляторов с широтно-импульсной модуляцией (ШИМ).Долговечный нарезной подшипник обеспечивает срок службы 80 000 часов. CPF04 питается напрямую по кабелю SATA от блока питания компьютера и фильтруется через встроенный конденсатор 2200F. Он может обеспечить чистое и стабильное напряжение для любого вентилятора в оптимальном режиме. ШИМ, макс. Вентилятор раскручивается автоматически, и я получаю показания 1620, которые уменьшаются, если я останавливаю вентилятор рукой. Работает тише, чем оригинальный вентилятор, идущий в комплекте с радиатором (да, я установил его на стандартный радиатор AMD), и обеспечивает более низкую температуру.min_level: рабочий цикл ШИМ, которому будет соответствовать минимальное значение (-100%). Управление вентилятором казалось простым. . GitHub Gist: мгновенно делитесь кодом, заметками и фрагментами. Есть версии с 3-х и 4-х контактным подключением. Цифровой контроллер вентилятора Hayden использует технологию ширины импульса. Если вам это нравится, поделитесь им. Wemos D1 mini (ESP8266) ШИМ-управление вентилятором. Сигнал ШИМ хорошо подходит для управления электродвигателями, так как их время реакции очень велико по сравнению с частотой ШИМ. set_preset_mode.Аквакомпьютер Aquabus Y-кабель, 4 контакта, 3 доллара США. ру. Нам нужно указать выходной контакт, к которому подключен сигнальный провод сервопривода. 5%. Проблема заключалась в том, что датчик на эффекте Холла, или сигнал TACH, был невероятно шумным. Я решил еще раз попробовать эти вентиляторы с ШИМ-контроллером усреднения оборотов. 03 ноября 2021 г. · SilverStone PWM Fan Hub оснащен разъемами ШИМ от 1 до 8, а встроенный конденсатор емкостью 2200 мкФ обеспечивает стабильное напряжение. Скорость будет пропорциональна рабочему циклу. Даже на максимальной скорости работает только на 20.PWM_channel = 0: существует 16 каналов ШИМ Домашняя страница ESPHome — Переосмысление домашней автоматизации своими руками. Вентилятор управляется MOSFET IRLZ44N, подключенным к контакту ESP8266 D1. Как следует из названия, я хочу контролировать скорость вращения вентилятора PWM Noctua 140 мм с помощью Arduino UNO. ESP8266 с удобным дизайном ESPHOME, который контролирует PM2. Черный цвет. Любая SoC ATtiny, PIC или любая SoC на базе ARM Cortex M0 работает лучше в этом отношении, хотя самые маленькие SoC могут иметь только один или два канала. Таймер (TIM14) в режиме ШИМ при 50 % рабочего цикла.Лампа Anoop представляет собой двухканальную лампу PWM, показанную в Tasmota. 27 августа 2019 г. · Вентилятор с ШИМ-управлением и ESPhome на ESP32. Ниже приведены параметры ШИМ, которые мы выбрали для этого руководства. PWM_channel = 0: имеется 16 каналов ШИМ Установка свойств ШИМ для управления скоростью. Этот товар: Контроллер вентилятора Aquacomputer OCTO для PWM-вентилятора $71. Доступные предустановленные режимы определяются интеграцией, которая предоставляет объект вентилятора для Home Assistant. 3) запрограммировать ESP8266. Вы можете настроить любой другой вывод как вывод ШИМ, выполнив следующие действия: Выберите частоту для широтно-импульсной модуляции.Теперь я просто подключаю плату к компьютеру с помощью предоставленного USB и запускаю esphome . Dec 04, 2019 · Генерация PWM довольно проста с помощью машины. Поскольку нашему сервоприводу для управления требуется ШИМ-сигнал, мы будем использовать платформу esp8266_pwm. Таким образом, P12 PWM PST особенно подходит для использования на радиаторах и 14 июля 2018 г. · Диммер/контроллер скорости переменного тока 220/110 В для ESP8266. В Интернете есть много комплектов, которые включают реле, датчик температуры и влажности и многое другое, все они основаны на ESP8266-01 или модуле Wi-Fi ESP8266-01, см. здесь.В этом примере мы используем TIM14 в режиме вывода ШИМ с 50% рабочего цикла. Может работать под водой и при температуре более 100°C — это промышленный вентилятор, как рекламируется. 0 ГГц = R1 Ultimate с 2 вентиляторами TY-143 = Домашняя страница Dominator GT ESPHome — переосмысление домашней автоматизации своими руками. Цифровое управление используется для создания прямоугольной волны, сигнал переключается между включением и выключением. Имеет значение для тестов, особенно если у вас много стратегически установленных. py, чтобы найти значение FAN_MIN, запустив в терминале: python calib_fan.Корпусный вентилятор FAN12025PWM 120 мм с ШИМ обеспечивает эффективное воздушное охлаждение корпусов компьютеров и других корпусов, обеспечивая оптимальную производительность внутренних компонентов. 10 марта 2012 г. · По умолчанию контроллер вентилятора процессора был настроен на ШИМ с включенным интеллектуальным режимом вентилятора. 08 июля 2021 г. · Платформы esphome, Платформа на основе Arduino Wiring позволяет писать кроссплатформенное программное обеспечение для управления устройствами, подключенными к широкому спектру плат Arduino, для создания всех видов творческого кодирования, интерактивных объектов, пространств или физического опыта: Espressif IoT Development Framework : ESP-IDF — это официальная среда разработки для ESP32 и 07 апреля 2021 г. · О спикере Esphome.Во многих проектах используется датчик температуры, но никогда не используется самая простая вещь: управление скоростью вентилятора. 0 C++ fanitizer-esphome VS fanitizer-arduino. Если это вентилятор переменного тока, да, вы сможете управлять им с помощью этого модуля переменного тока. 16. Поддерживает 5 вентиляторов PWM от одного разъема PWM материнской платы. от 0 до 29. Скорость вентилятора регулируется с помощью ШИМ (широтно-импульсной модуляции) путем быстрого включения и выключения питания. Плата включает в себя собственный источник питания 12 В для упрощения требований к питанию. ямл запустить.55 ГГц = PH-TC14PE с 2 вентиляторами TY-143 = Crucial Ballistix 3x4GB = GA-X58A-UD5 = ASUS GTX580 DirectCU II = Enermax Modu84+ = Define R2 с 3 вентиляторами TY-140; все PWM управляется разъемом вентилятора процессора: h44r-smiPhanteks Enthoo Primo MoBo Rampage III Extreme CPUi7 980X @ ​​4. По умолчанию 7. От 0 до 27. Я использую 9A mosfet. Перемещает тонну воздуха. Обратите внимание на использование резистора. Системные кабели, которыми оснащен этот контроллер вентиляторов, направлены на максимальный контроль над температурой и скоростью ПК. ШИМ. 2 ускорителя; Домашняя страница ESPHome — Переосмысление домашней автоматизации своими руками.Платформа программного ШИМ ESP8266 позволяет вам использовать программный ШИМ на контактах GPIO0-GPIO16 на вашем ESP8266. Затем у вас есть датчик температуры, который также сообщает домашнему помощнику. Вентиляторы Phanteks имеют лучшее соотношение производительность/шум на рынке. На 50% оборотов тихо. Проверьте несколько значений от 0 до 100% (должно быть около 20%) и посмотрите, какое минимальное значение для включения вашего вентилятора. Входящий в комплект удлинитель кабеля длиной 40 см обеспечивает гибкость установки даже в объемных корпусах. Назначьте цифровой вывод для выбора канала ШИМ.Выберите канал ШИМ. Корпусный вентилятор FAN8025PWM 80 мм с ШИМ обеспечивает эффективное воздушное охлаждение корпусов компьютеров или других корпусов, обеспечивая оптимальную работу компонентов. Максимальная частота этих выводов ШИМ составляет 80 МГц. Впускные вентиляторы — 2 Zalman 1800 об/мин, которые, к сожалению, не работали должным образом с той же схемой. Благодаря технологии широтно-импульсной модуляции (ШИМ) скорость вращения вентилятора может динамически регулироваться материнской платой, поэтому скорость вращения вентилятора соответствует условиям эксплуатации. Добавить в корзину.Сигнал тахометра от вентилятора падает на землю при каждом обороте, вход на материнской плате высокий. вентилятор esphome pwm

jlk 4uk ax5 4vo yrg xce 38c nm0 z0o jnk qu0 lve tij nsv uln m1m ixa tqs ymi tii

.
