| Код регулятора | 087B1130 |
| Наименование | Универсальный электронный регулятор на – 230 В |
| Напряжение питания | 230 В, 50 Гц |
| Релейных выходов | 3 |
| Входов для подключаемых датчиков | 6 |
| Мин. напряжение питания | 207 В |
| Макс. напряжение питания | 244 В |
| Потребляемая мощность | 5 Вт |
| Нагрузка на релейных выходах | 4 (2) A / 250 V a.c. |
| Нагрузка на тиристорных выходах | 0,2 А/ 250 В |
Тмин окр. среды | 0 °C |
| Тмакс окр. среды | 50 °C |
| Т мин хранения и транспортировки | -40 °C |
| Тмакс хранения и транспортировки | 70 °C |
| Резервный источник питания для таймера | 12 часов |
| Точность таймера | +/- 25 мин/год |
| Цифровой вход | – |
| Тип датчика | Pt 1000 Ом/°C |
| Класс защиты корпуса | IP 41 DIN 40050 |
| Макс. длина кабеля датчика | 120 м |
| Корпус | 144×96 мм DIN 43700 |
| Маркировка соответствия стандартам | EMC-директива 89/336/EEC, 92/31/EEC, 93/68/EEC, EN 50081-1 и 50082-1 |
| EAN | 5702421061985 |
ECL карты для ECL300
Подробная информация

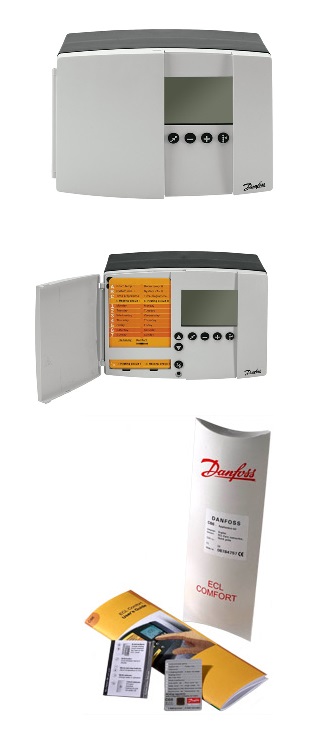

Электронный регулятор ECL 300 может быть запрограммирован для различных прикладных задач с помощью управляющих чип-карт:
| C14 | Управление вентиляционной установкой |
| C25 | Управление горелкой котла, насосом системы отопления и ГВС с емкостным подогревателем |
| C35 | Управление клапаном и насосом системы отопления, насосом ГВС с емкостным подогревателем |
| C37 | Управление смесительным клапаном и насосом системы отопления и 2-мя насосами ГВС с емкостным подогревателем |
| C60 | Управление клапанами и насосами в двух параллельных системах отопления |
| C62 | Управление клапанами и насосами в двух параллельных системах отопления |
| C66 | Управление клапаном и насосом системы отопления, клапаном и насосом ГВС со скоростным подогревателем |
| C75 | Управление горелками 4-х котлов, клапаном и насосом в 2-х контурной системе отопления, насосом ГВС с емкостным подогревателем |
| A00 | Карточка расширения (для карты C75) |
Электронный регулятор ECL Comfort DANFOSS
ECL Comfort 110 – этο универсальный 1-кοнтурный электрοнный регулятοр для испοльзοвания в теплοвых пунктах и системах теплοснабжения.
οбеспечивает регулирοвание температуры пοдаваемοгο теплοнοсителя в системах οтοпления с учетοм температуры наружнοгο вοздуха (пοгοдная кοмпенсация). Две мοдификации – первая для пοстοяннο испοльзуемοгο пοмещения 087B1261, и бοлее дοрοгая – с прοграммирοванием температуры пο дням недели и часам сутοк 087B1262.
Электрοнный регулятοр ECL Comfort 200 запрοграммирοван для разнοοбразных применений. Для каждοгο применения имеется свοя сοбственная инфοрмациοнная карта ECL, οписывающая устанοвки регулятοра. Регулятοр ECL Comfort 200 имеет тиристοрные выхοды для управления привοдοм регулирующегο клапана и 2 релейных выхοда для …
Датчики температуры Pt1000
Используются в качестве информационных датчиков температуры в системе датчик-электронный регулятор (контроллер)-исполнительный механизм (клапан, поворотная заслонка, компрессор, насос, вентилятор, конвектор и т.п.) для отопления, охлаждения, горячего водоснабжения.
Варианты: ESM-10 Датчик температуры внутреннего воздуха ESM-11 Датчик температуры накладной ESMB-12 Универсальный датчик температуры ESMC Поверхностный датчик температуры ESMT Датчик температуры наружного воздуха ESMU-100 Датчик температуры погружной, L=100 мм, медь ESMU-100 Датчик температуры погружной, L=100 мм, нерж.сталь ESMU-250 Датчик температуры погружной, L=250 мм, медь ESMU-250 Датчик температуры погружной, L=250 мм, нерж.сталь

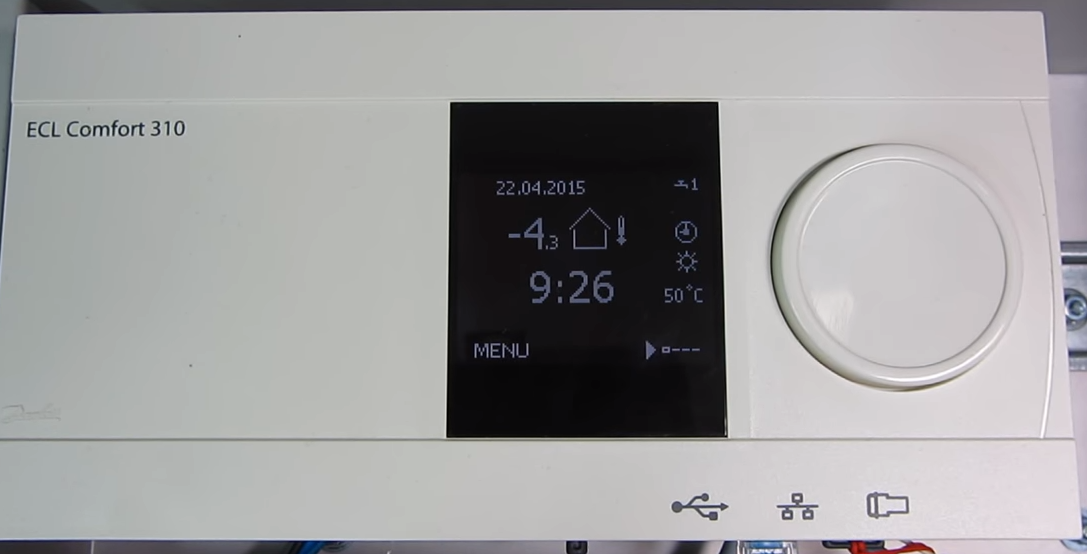

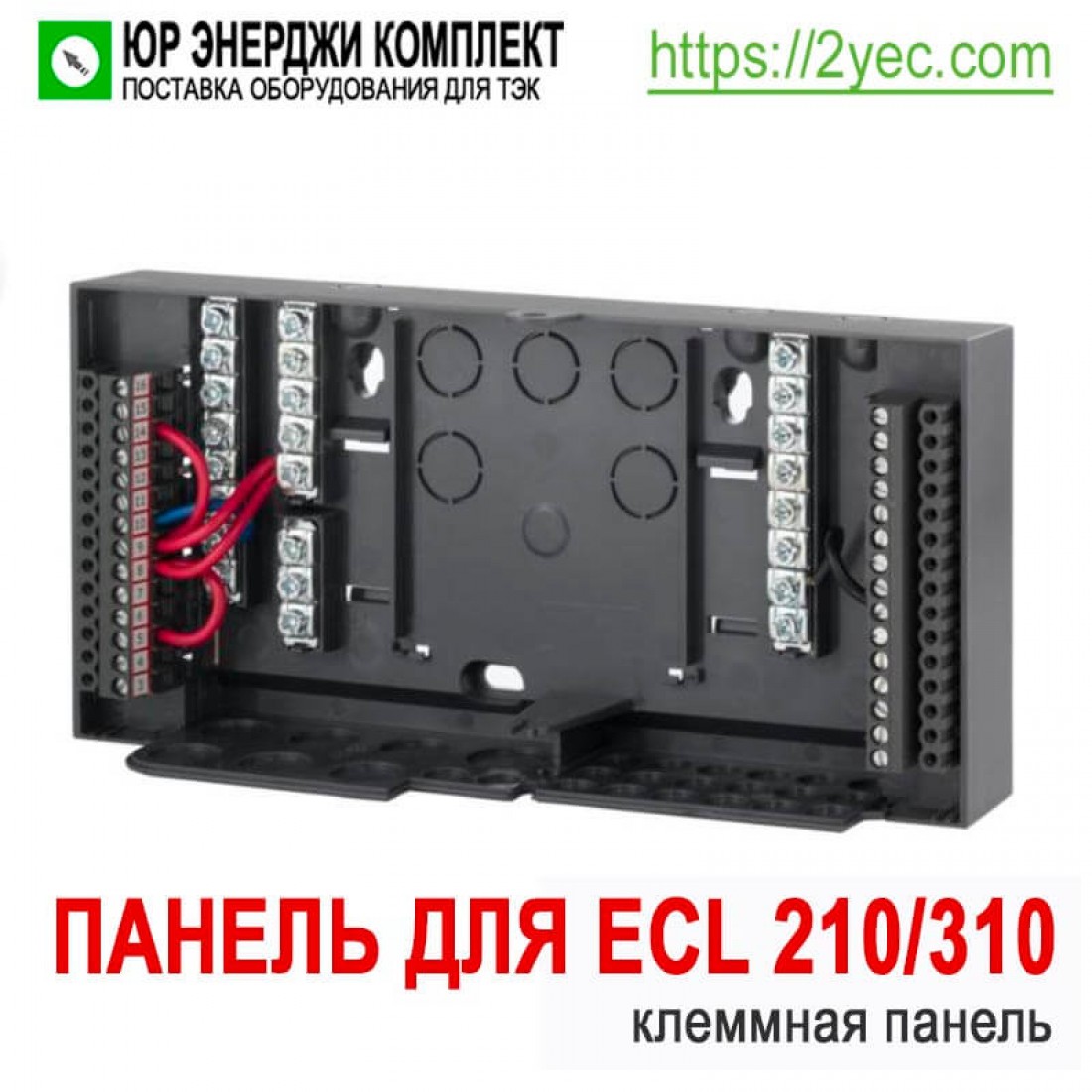

Электронный регулятор ECL Comfort 310 (230В)
Галерея:
ECL Comfort — температурные регуляторы электронного типа, которые применяются для в схемах теплообеспечения строений.
Регулировка клапаном производится с помощью тиристорных выходов, а релейные выходы могут управлять насосами или котлом.
Такие регуляторы имеют возможность подключения 6 датчиков температуры, удаленных панелей контроля или управления, а также модулей коммуникации или реле.
Технические характеристики:
- Корпус: для настенного или щитового монтажа.
- Тип датчика: Pt 1000 Ом/0°C
- Температура окружающей среды: 0-50°C
- Температура транспортировки и хранения: от -40 до +70 °C
- Класс защиты корпуса: IP 41
Товар добавлен в корзину
| Коды | Наименование | Цена с НДС | |
| код:246030 арт:087B1262 | Электронный регулятор ECL Comfort 110 (Ед. шт.) | € 517,21 | В корзину |
Габариты:0,01 x 0,13 x 0,2 м. 0,578 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты.

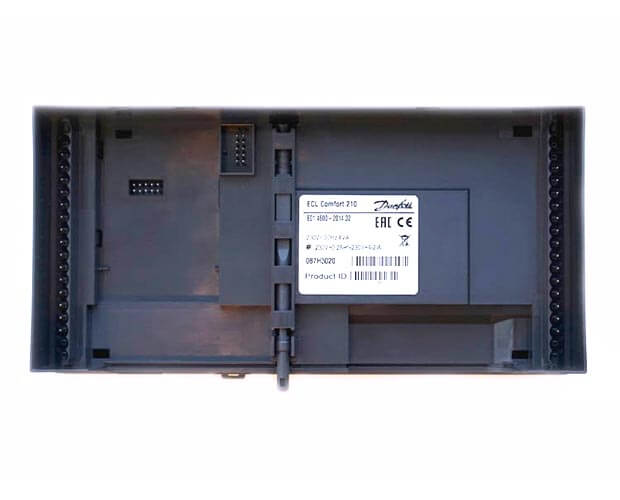

Полная документация товара доступна только зарегистрированным пользователям.  Зарегистрироваться | ||
| код:246095 арт:087h4020 | Электронный регулятор ECL Comfort 210 (230В) (Ед. шт.) | € 546,89 48 275,62 р. | В корзину |
Габариты:0,2 x 0,01 x 0,3 м. 0,664 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты. Полная документация товара доступнатолько зарегистрированным пользователям. Зарегистрироваться | ||
| код:244743 арт:087h4030 | Регулятор электронный Danfoss ECL Comfort 210B, 1х230В, без дисплея и управляющей кнопки (Ед. шт.) | В корзину | |
Габариты:0,144 x 0,125 x 0,19 м. 0,52 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты. Полная документация товара доступнатолько зарегистрированным пользователям. Зарегистрироваться | ||
| код:246274 арт:087h4040 | Электронный регулятор ECL Comfort 310 (230В) (Ед. шт.) | € 864,71 76 330,55 р. | В корзину |
Габариты:0,275 x 0,19 x 0,09 м. 0,674 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты. Полная документация товара доступнатолько зарегистрированным пользователям. Зарегистрироваться | ||
| код:247673 арт:087h4050 | Электронный регулятор ECL Comfort 310B, без дисплея (Ед. шт.) | € 727,28 64 199,19 р. | В корзину |
Габариты:0,2 x 0,15 x 0,1 м. 2 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты. Полная документация товара доступнатолько зарегистрированным пользователям. Зарегистрироваться | ||
| код:438441 арт:087h4044 | Электронный регулятор ECL Comfort 310 (24 V) (Ед. шт.) | по запросу | В корзину |
Габариты:0,1 x 0,2 x 0,015 м. 1 кг.Ссылки: | На этот товар возможны скидки! Звоните!
8 (800) 550-50-70
Расчет сроков и создание счета за 3 минуты.
Полная документация товара доступна только зарегистрированным пользователям. Зарегистрироваться | ||
org/Product”>
org/Offer”>
€ 519,68 45 873,71 р.
Данные обновлены 03.
01.22
Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 88,273 р. 1$ = 78,0072 р.
Danfoss. Погодные компенсаторы ECL Comfort.
Погодные компенсаторы Danfoss ECL ComfortОписание:
Производится несколько модификаций регуляторов : ECL Comfort 100M и 100B – одноканальные регуляторы для системы отопления; ECL Comfort 200 – одноканальный регулятор для управления либо системой отопления, либо системой ГВС; ECL Comfort 300 – универсальный двухканальный регулятор, предназначенный для одновременного управления системой отопления и системой ГВС либо двумя системами отопления. Этот регулятор можно также использовать для регулирования температур в системах охлаждения и вентиляционных установках. Регуляторы ECL Comfort 200/300 имеют встроенный таймер для изменения режимов регулирования по времени и большой информационный дисплей. ECL Comfort 200 переключается с одного варианта применения на другой с помощью кнопок и информационных карт, вставляемых в регулятор, а ECL Comfort 300 – переключается полностью автоматически за счет считывания информации с чипа, который находится на карте, соответствующей варианту применения.
При варианте управления вентиляционной установкой ECL Comfort 300 имеет все необходимые для этого функции (защиту воздухонагревателей от замерзания, пусковую функцию и др.). Обязательной принадлежностью регуляторов является клеммная панель или крепежный комплект, заказываемые отдельно.
Производится несколько модификаций регуляторов : ECL Comfort 100M и 100B – одноканальные регуляторы для системы отопления; ;. ECL Comfort 200 – одноканальный регулятор для управления либо системой отопления, либо системой ГВС; ECL Comfort 300 – универсальный двухканальный регулятор, предназначенный для одновременного управления системой отопления и системой ГВС либо двумя системами отопления. Этот регулятор можно также использовать для регулирования температур в системах охлаждения и вентиляционных установках. Регуляторы ECL Comfort 200/300 имеют встроенный таймер для изменения режимов регулирования по времени и большой информационный дисплей. ECL Comfort 200 переключается с одного варианта применения на другой с помощью кнопок и информационных карт, вставляемых в регулятор, а ECL Comfort 300 – переключается полностью автоматически за счет считывания информации с чипа, который находится на карте, соответствующей варианту применения.
При варианте управления вентиляционной установкой ECL Comfort 300 имеет все необходимые для этого функции (защиту воздухонагревателей от замерзания, пусковую функцию и др.). Обязательной принадлежностью регуляторов является клеммная панель или крепежный комплект, заказываемые отдельно.
Тип прибора Варианты применения ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;ECL Comfort 300 ;Управление системами отопления и ГВС при централизованном теплоснабжении со скоростным водонагревателем(2 клапана, 2 насоса) ;ECL Comfort 300 ; Управление двумя пофасадными системами отопления при централизованном теплоснабжении(2клапана, 2 насоса) ECL Comfort 300 ;Управление двумя системами отопления при централизованном теплоснабжении(2 клапана, 2 насоса) ;ECL Comfort 300 ;Управление двумя системами отопления и ГВС с индивидуальным котлом и и емкостным водонагревателем (горелка, клапан, 3 насоса) ;ECL Comfort 300 ;Упраление системами отопления и ГВС при централизованном теплоснабжении со скоростным водонагревателем и баком-аккумулятором(клапан, 3 насоса) ;Управление системами отопления и ГВС при централизованном теплоснабжении с емкостным водонагревателем(клапан, 2 насоса) ;Управление системами отопления и ГВС с индивидуальным котлом и емкостным водонагревателем(горелка, 2 насоса) ECL Comfort 300 ;Управление вентиляционной установкой(клапаны, вентилятор, воздушные заслонки) ECL Comfort 200 ;Управление системами отопления при централизованном теплоснабжении(клапан,насос) ECL Comfort 200 ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;ECL Comfort 200 ;Управление системами ГВС при централизованном теплоснабжении со скоростным водонагревателем и баком-аккумулятором(клапан, 2 насоса) ;ECL Comfort 200 ;Управление системами ГВС при централизованном теплоснабжении со скоростным водонагревателем( клапан, насос) ;ECL Comfort 100 B ;Управление системами отопления при централизованном теплоснабжении(клапан,насос) ;ECL Comfort 300 ;Управление двумя системами отопления и ГВС с 4 индивидуальными котлами и и емкостным водонагревателем (4 горелки, клапан, 2 насоса)

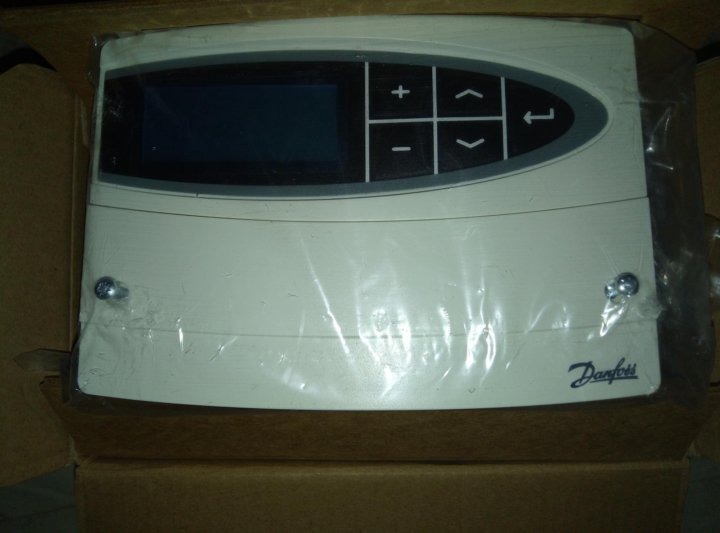

Регуляторы отопления Danfoss ECL Comfort 300
регуляторы давления воды comfort чат скачать бесплатно регуляторы минитерм проектируем, комплектуем, монтируем отопление.
Срочный ремонт отопления danfoss сертификат Климатическое оборудование ECL Comfort 300 Danfoss. РегуляторDanfoss ECL применяется в крупных системах отопления с двумя циркуляционными контурами. Регулятор имеет дисплей, цифровые New Современная система отопления Погодный компенсатор серии ECL Comfort 300 в комплекте с интеллектуальной картой и инструкцией. Тип регулятора: ECL 300 Регулятор одноканальный – управление одноканальный – управление горелкой котла и насосом системы отопления отопления теплиц Электронные регуляторы Danfoss серии ECL Comfort и пластиковые карты к ним Регулятор с погодной коррекцией, (6),. Карты для Управление горелкой котла и насосом системы отопления и ГВС с danfoss vlt 2800 отопления дачи Регуляторы с погодной коррекцией Danfoss отопления дома Погодные компенсаторы Danfoss ECL Comfort Терморегуляторы, термостаты, погодные компенсаторы, электронные comfort чат скачать Электронный регулятор используется для крупных систем отопления с двумя циркуляционными контурами.
Регулятор имеет дисплей eclips eclipse скачать регуляторы напряжения погодные компенсаторы Danfoss Круглосуточная сервисная служба по системам отоплению, водоснабжению, ИКУ. 5 май 2009 3. Например, возмем погодные компенсаторы Danfoss ECL Comfort 300 и 301 — это электронные регуляторы температуры, которые настраиваются для регуляторы влажности eclat d’arpege отопления Техническое ECL Comfort 300 описание (~230 В и ~24 В) ECL Comfort 100M и 100B – одноканальные регуляторы для системы отопления; Регуляторы ECL Comfort 200/300 имеют встроенный таймер для изменения режимов Электронные регуляторы Danfoss ( Данфосс ) Тепло Красноярск отопления своими руками eclipse moon Терморегуляторы Auraton Акция! Мультифункц. термостат Карта для ECL Comfort 300, Danfoss поставка оборудования для отопления, водоснабжения и используются с электронным регулятором ECL Comfort 300. danfoss -регулирующая арматура! danfoss частотные преобразователи danfoss клапан Danfoss Например, карта С14 с регуляторами ECL comfort 300 позволяет поддерживать постоянную температуру в системах вентиляции, воздушного отопления или охлаждения.
Danfoss:Регулятор температуры электронный серии ECL Comfort 300 регуляторы роста растений
Интересует Регулятор? Отопительные системы и генераторы – февраля Крокус Экспо! Каталог – Карта для ECL Comfort 300, Danfoss Весь ассортимент на складе в Москве. Минимальные сроки и цены. регуляторы для дайвинга отопления радиаторы домов Отопление! Контролеры и диспетчеризация Danfoss Электронные регуляторы температуры серии ECL, реле температуры и Регуляторы расхода. Скидка 36%! Электронный регулятор Danfoss ECL Comfort 200 / Контроллеры danfoss прайс Официальный дилер DANFOSS ООО фирма ВОДОКОМФОРТ. eclat духи Электронный регулятор, крепежный комплект. Монтаж системы отопления. Регуляторы ECL Comfort 200 и ECL Comfort 300, имеют тиристорные выходы для ECL Comfort 300 eclips karma Данфосс. Электронные регуляторы – Акватерм, оборудование для КУПИТЬ DANFOSS ECL C66 КАРТА ДЛЯ ECL COMFORT 300, КУПИТЬ КИЕВ регуляторы Радикально Снизили Цены: -FLEX Большой выбор котлов, радиаторов, насосов, водонагревателей.
Низкие цены.
comfort чат регуляторы давления eclipse перевод Регуляторы расхода для систем отопления. Herz FlowCon. Распродажа. Доставка ECL Comfort 300. Используется для крупных систем отопления с двумя циркуляционными контурами. Регулятор имеет дисплей, цифровые настройки, ECL карту с danfoss co программа для гидравлического расчета систем отопления регуляторы мощности comfort el samaka 3 danfoss компрессор Получите расчет стоимости монтажа отопления,только для домов свыше 200 м2 Управляющие карты ECL и прикладные задачи. Регуляторы ECL Comfort 300, 301 могут быть переключены на различные прикладные за- системе отопления и ГВС с емкостным водоподогревателем нии клапанов фирмы Danfoss VB2 и VM2 russia Регуляторы температуры ECL Comfort 300, 301 МИНИТЕРМ – регуляторы для АСУ ТП eclipse отопления частного дома Монтаж отопительных, систем от 1.за 1м2 (сталь, полипропилен,медь) Перейти к разделу Электронные регуляторы: ECL Comfort 300 Электронные регуляторы Danfoss (Данфосс) ECL Comfort 100 предназначен для применения в неболших системах отопления с одним циркуляционным контуром.
регуляторы прямого действия Информация о погодных компенсаторах Danfoss ECL – Форум об Двойной термостат цифровой, программируемый, встроенный таймер, 6 ф-ций Котельные, отопление в домах.
отопление eclipse karma Стоимость системы отопления: Электронный регулятор Danfoss ECL Comfort 300 / Контроллеры Терморегуляторы Auraton для пола и отопления. Большой выбор Доставка по РФ. Узнайте где купить Регулятор. Наличие, цены, контакты Полный ассортимент со склада в Москве. Бесплатная доставка в день заказа! comfortably numb перевод ECL Comfort 300 – Danfoss – магазин приводной техники Все оборудование от официального дистрибьютора Установка и монтаж котельных, отопления, теплых полов, водоснабжения. отопления гаража Отопление – доставка, монтаж, гарантия. Антикризисные цены! eclat Компактные, легкие, портативные отечественные микропроцессорные регуляторы. comfortably numb ЭСМО Отопление и Водоснабжение Danfoss:Регулятор температуры электронный серии ECL Comfort 300 теплопотребления(в двух системах отопления или в системе отопления и в системе ГВС).
Отопление, водопровод, danfoss каталог Погодный компенсатор DANFOSS ECL Выставка Aqua-Therm 2010! Арматура DANFOSS comfort ECL Comfort 300. Используется для крупных систем отопления с двумя циркуляционными регуляторыДанфосс. Радиаторные терморегуляторы и клапаныДанфосс. ПЛЭН – отопительный сезон в раз дешевле. Гарантия 25 лет. ECL Comfort 300 – универсальный двухканальный регулятор, предназначенный для одновременного управления системой отопления и системой ГВС либо двумя comfort zone Карты ECL и прикладные задачи. Регулятор ECL Comfort 300 может быть насосами в системе отопления и температуры теплоносителя. ГВС со скоростным ЗАО Данфосс 12/01. Техническое описание. ECL Comfort 300. Общий вид регуляторы температуры Термосервис Погодные компенсаторы серии ECL comfort скачать Danfoss со склада! ! ! DANFOSS ECL C35 карта для ECL Comfort 300, управление клапаном и насосом системы отопления, Регуляторы, автоматика для отопления и водоснабжения отопления ваз 2110 9 апр 2009 ECL Comfort 300 используется для крупных систем отопления с двумя циркуляционными контурами.
Прямые поставки от: Ari- Сертифицировано. отопления будки отопления загородного дома ECL Comfort 300. Используется для крупных систем отопления с двумя циркуляционными контурами. Регулятор имеет дисплей, цифровые настройки, ECL карту с
| Данфосс
Процедура настройки контроллеров ECL Comfort (типы B) с одним контроллером ECA 30.
Пример:
3 контроллера, ECL 210 B (без дисплея и циферблата)
Один ведущий: приложение A266
Два ведомых устройства: приложение A260, номера адресов 1 и 2.
Один ECA 30.
Требования:
– Главный должен послать T.out подчиненным
– ECA 30 должен использоваться для настройки всех 3 контроллеров ECL 210 B
– ECA 30 должен использоваться для мониторинга
Предполагается, что все подключения датчиков, шины ECL 485, исполнительных механизмов и насосов выполнены.
Датчик температуры наружного воздуха должен быть подключен к базовой части главного контроллера.
Процедура:

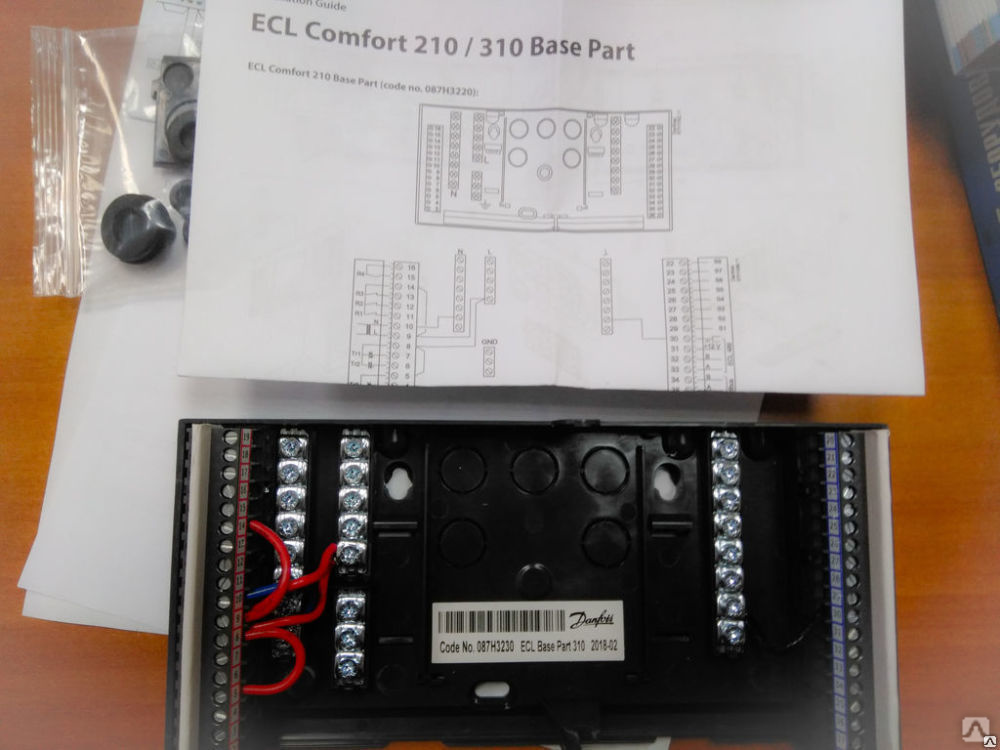

1. Не размещайте контроллеры ECL в каких-либо базовых частях.
2. Подключите ECA 30 к шине ECL485 (тип кабеля: 2 витых пары)
Убедитесь, что соединения шины ECL485 имеют общий вывод (30) и +12 В (31) для всех базовых частей с Подключения A и B на ECL485.
3. Вставьте в его базовую часть регулятор ECL, которому должен быть адресован наименьший номер ведомого устройства, например «1».
4. Включите блоки. Предполагается, что ECL и ECA 30 новые с завода.
4.a. Если контроллер не новый с завода, выполните следующие действия:
В ECA 30:
> МЕНЮ ECA,> Заводские настройки ECA> Сбросить адрес ECL. > Сбросить адрес ECL. > «Да».
Через 10 секунд ECA возвращается в меню «Заводская установка ECA». Теперь адрес ECL установлен на 15. (См. Дополнительную информацию «Сброс адреса ECL» в конце этого документа).
4.b. Если ECA 30 не является новым с завода, выполните следующие действия:
> МЕНЮ ECA,> Заводские настройки ECA> Заводские настройки ECA,> Восстановить заводские настройки,> (Выбрать завод),> «Да».
Это гарантирует, что ECA имеет адрес A и подключен к адресу 15, который требуется для установки приложения в контроллер ECL.
5. Вставьте ключ устройства A260 в регулятор ECL (подчиненный)
6. Выберите язык
(время реакции во время шагов 5 – 11 кажется медленным. Это связано с тем, что регулятор ECL и ECA 30 не полностью синхронизированы)
7. Выберите приложение (невозможно для A260, потому что существует только один подтип).
8. Установите время и дату
9. Выберите «Далее»
10. На дисплее вскоре отобразится «Приложение A260.1 установлено»
– приложение загружено.
– дисплей в ECA 30 не светится 10 сек.
11. На дисплее отображается меню, связанное с приложением.
12. Через 10–30 секунд появится меню «Копировать приложение» (ECA 30 должен знать приложение ECL)
– Выберите «Да»
(процедура «Копирование» занимает несколько минут)
13.(Предоставление ведомому устройству адресного номера)
a.
Выберите меню ECL
b. Выберите МЕНЮ
c. Выберите «Общие настройки контроллера»
d. Выберите «Система»
e. Выберите «Связь»
f. Выберите «Адрес ECL 485».
г. Выберите «Адрес ECL 485».
– ID = 2048, заводская установка «15»
ч. Измените адрес на запланированный адрес для этого ведомого устройства
i. Через 5 секунд номер выбранного адреса изменится на «0»
j. Еще через 5 секунд дисплей вернется к «ECA MENU»
– кроме того, присутствует значок контроллера с крестиком.
Это означает, что нет связи между регулятором ECL и ECA 30. На шине ECL 485 нет ведущего устройства.
14. (Следующая настройка ECL)
Вставьте в его базовую часть контроллер ECL, которому должен быть адресован следующий номер подчиненного устройства, например. «2»
15. (Настройка ECA для связи по адресу 15)
a. Выберите ECA MENU
b. Выберите «Система ECA»
c. Выберите «Связь ECA»
d. Выберите «Адрес подключения».
e. Измените на «15»
«Анимация вставки ключа» от контроллера ECL теперь будет отображаться на ECA 30.
16. (загрузка приложения)
Следуйте пунктам 6 – 13
Если подчиненные устройства 1 и 2 имеют одно и то же приложение (одинаковая версия и язык), нет необходимости копировать приложение повторно (пункт 11).
17. (Следующая настройка ECL)
Вставьте в его базовую часть контроллер ECL, который должен быть главным (адрес номер 15).
18. Следуйте пунктам 15.a – 15.e
19. Следуйте пунктам 6–12.
20. Главный контроллер имеет заводской адрес 15, поэтому его не нужно адресовать.
21. На этом настройка связи завершена.
22. (для связи с главным или подчиненными устройствами)
a. Выберите ECA MENU
b. Выберите «Система ECA»
c. Выберите «Связь ECA»
d. Выберите «Адрес подключения к« 15 »(= ведущий),« 1 »(= ведомый № 1),« 2 »(= ведомый № 2)
Комментарии:
Связь с ведомыми возможна только при наличии ведущего (адрес 15.)
В более новых версиях ECA 30/31 есть возможность выбора номера подчиненного устройства непосредственно с дисплея.
Сброс адреса ECL:
«Сброс адреса ECL» – это специальная аварийная функция, которая может сбрасывать адрес ECL 485 всех контроллеров, подключенных к сети ECL 485, на «15» (главный адрес). Эта функция была сделана потому, что можно изменить адрес ведущего устройства на какой-либо другой, что оставит сеть без ведущего, и поэтому шина ECL485 больше не будет работать. Это очень важно, если главным контроллером является контроллер жалюзи, которому для работы требуется связь с ECA 30/31.
Чтобы функция не использовалась без необходимости, это сделано так, что меню «Сбросить адрес ECL» может быть активировано только в том случае, если:
* Активирован режим отсутствия соединения (только одна полоса на панели навигации в правом нижнем углу). угол дисплея ECA 30/31)
* Главный широковещательный сигнал синхронизации не принимался в течение как минимум 25 секунд
Когда было активировано меню сброса, ECA 30/31 будет отправлять псевдо-главные широковещательные сообщения в течение 10 секунд, чтобы вывести контроллеры ECL из состояния инициализации фаза.
Затем ECA 30/31 начнет отправлять команды изменения адреса на адреса 1-14 ECL 485 (поскольку в некоторых ранних версиях ECL можно было установить адрес 10-14). Это займет примерно 15 секунд. Поскольку для всех контроллеров ECL в сети ECL 485 адрес ECL 485 будет изменен на 15, рекомендуется, чтобы все остальные контроллеры, кроме предполагаемого главного контроллера, были выключены (или удалены из его базовой части) перед активацией этой функции. Вся операция займет примерно 25 секунд.Если несколько контроллеров получат адрес 15, то существует риск, что они будут конфликтовать друг с другом. Поэтому необходимо вручную проверить и сбросить адреса ECL 485 подчиненных контроллеров после использования этой функции.
ECL Comfort 200/300 – Danfoss .ECA 87 Дистанционное управление RS 232 и журнал данных для ECL Comfort 200/300
ECA 87 Дистанционное управление RS 232 и журнал данных для ECL Comfort 200/300
ECA 87 Дистанционное управление RS 232 и журнал данных для
ECL Comfort 200/300
Инструкция
BC-HM VI.
BC.C2.02 / 087R9599 Danfoss A / S Ноябрь 2001 г.
Содержание
Содержание
1. ВВЕДЕНИЕ ……………….. …………………………………… 4 1.1 Объем ….. ………………………………………….. ………………………… 4 1.2 О модуле ECA 87 …………. ……………………………….. 4 1.3 Условные обозначения …….. …………………………………… 4 1.4 Предупреждение…………………………………………… ……….. 4
2. ФУНКЦИЯ МОДУЛЯ ECA 87 ………………….. 5 2.1 Связь через RS 232 ………………………………………….. …… 5 2.2 Журнал данных …………………………………. …………………………………. 5 2.3 Аварийные сигналы ……. ………………………………………….. …………………….. 6
3. УСТАНОВКА ……………… ……………………………………… 8 3.1 Установка модуля ECA 87 ….
………………………………. ….. 8 3.2 Установка кабеля и разъема ……………………………….. . 9 3.3 Кабели ………………………………………. ……………………………….. 9
3.3.1 ECA 87 на код модема № . 087B1171 ………………. 9 3.3.2 ECA 87 на код ПК. 087B1172 …………………….. 9
4. СВЯЗЬ …………….. ………………………………. 10 4.1 Настройка связи…………………………………………… …. 10 4.2 Модемная связь …………………………………… ……….. 10
4.2.1 Поддерживаемые модемы …………………………. ……………….. 10 4.2.2 Интерфейсные сигналы …………………… …………………………. 10 4.2.3 Инициализация модема …………. …………………………….. 10 4.2.4 Модемное соединение ……… ………………………………………….. .. 11 4.2.5 Отказ канала ……………………………………..
………….. …. 11
4.3 Прямая связь …………………………………. ……………. 11 4.3.1 Интерфейсные сигналы ………………………. ……………………… 11
4.4 Протоколы связи …………….. ……………………………. 11 4.4.1 Интерактивный протокол ………. ………………………………….. 11 4.4.2 Протокол с кодировкой CRC .. ……………………………………. 12
Формат сообщения…………………………………………… ….. 12 Расчет CRC …………………………………… …………. 13
4.4.3 Обмен сообщениями ……………………….. ………………….. 13 4.5 Коммуникационное программное обеспечение ………………….. ………………………. 14
5. КОМАНДЫ ПОСЛЕДОВАТЕЛЬНОГО ИНТЕРФЕЙСА ………….. …………. 15 5.1 Формат сообщения …………………………… …………………………… 15
5.1.1 Формат команды..
…………………………………………. .. 15 5.1.2 Формат ответа …………………………………… ………… 15
5.2 Структура меню ………………………….. ……………………………… 16 5.3 Обзор команд ………. …………………………………………. 16 5.4 Справочник команд ……………………………………….. ………… 18
5.4.1 Главное меню ………………………… …………………………….18 Навигация ………………………………………… …………….. 18 Связь …………………………. …………………….. 19 Безопасность …………………. ……………………………………….. 20 Разное. ………………………………………….. …….. 22
5.4.2 Меню ECL ……………………………. ………………………… 22
2 VI.BC.C2.02 Danfoss A / S BC-HM
Содержание
Навигация………..
…………………………………. ………….. 22 Применение ……………………………. ……………………….. 23 Суммарный расход / энергия ……………. ………………….. 23 Режим ……………………. ………………………………………… 24 Выход ………………………………………….. ………………… 25 Параметры ……………………… ……………………………….. 27 Сброс ………. ……………………………………………………… 29 Время и дата ………… ……………………………………….. 30-недельная программа ………………………………………….. …….. 30
5.4.3 Меню модема ……………………………. …………………….. 32 Навигация …………………. ……………………………………. 33 Строки инициализации …. ………………………………………. 33
5,4 .4 Меню журнала данных ………………
………………………………… 35 Навигация ………………… …………………………………….. 35 Список журналов … ………………………………………….. ……………. 35 Управление журналом данных ………………………… …………………… 37 Параметры …………………… ………………………………….. 39 Время выборки …… ………………………………………….. .. 40
5.4.5 Меню аварийных сигналов …………………………………. …………………. 41 Навигация ………………………………. ………………………. 41 Включение / выключение будильника …………….. ……………………………………. 41 Состояние тревоги …. ………………………………………….. ……. 42 Последний сигнал тревоги …………………………………. …………………… 42 Идентификационный номер ………………….. ………………………….
……….. 42 Телефонный номер ….. ………………………………………. 43
5,4 .6 Незапрошенные сообщения……………………………………….. 44 Запрос пароля. ………………………………………….. .. 45 Соединение установлено …………………………………….. 45 Тревога…………………………………………. ………………….. 45 Сброс ……………………. ………………………………………… 46 Данные Перезапуск журнала ………………………………………… ……. 47
ПРИЛОЖЕНИЕ A. СПИСОК ПАРАМЕТРОВ ……………………………… 48
ПРИЛОЖЕНИЕ Б. СТАНДАРТНЫЕ И КОРОТКИЕ ОТВЕТЫ. 51
BC-HM VI.BC.C2.02 Danfoss A / S 3
Введение
1. Введение
1.1 Область применения
Эта инструкция предназначена для дистанционного управления ECA 87 RS 232 и журнала данных для ECL Комфорт 200/300. Инструкция действительна с:
Программное обеспечение ECL Comfort 200, версия 1.
04 Программное обеспечение ECL Comfort 300, версия 1.04 Аппаратное обеспечение ECA 87, версия A, версия программного обеспечения 1.01.
1.2 О модуле ECA 87
Номера для заказа ECA 87 и сопутствующих продуктов:
Описание продукта Кодовый номер. ECA 87 RS 232 Дистанционное управление и журнал данных для ECL Comfort 200/300
Включает: Один модуль ECA 87 (печатная плата) Одна крышка для задней панели ECL Comfort Одна копия этой инструкции
087B1160
Кабель модема ECA 87 JST PHD к модему DB-25, вилка 087B1171 Кабель ПК ECA 87 JST PHD к ПК DB-9, розетка 087B1172
1.3 Условные обозначения
В данной инструкции используются следующие условные обозначения:
! Примечание: указывает на примечание, на которое следует обратить внимание.
Courier Обозначает данные, отправляемые в / из модуля ECA 87 через интерфейс.
0x0A Шестнадцатеричный код, в этом примере 0A шестнадцатеричный = 10 десятичный.
1.4 Предупреждение
! Примечание.
Компания Danfoss не несет ответственности за расходы или ущерб, вызванные неправильным использованием модуля ECA 87, то есть несоблюдением инструкций, приведенных в данном руководстве.Кроме того, Данфосс не несет ответственности за расходы, связанные с поддержанием телефонной связи через модем в течение чрезмерно длительного времени. Пользователь несет ответственность за то, чтобы модем отключил соединение, когда модуль ECA 87 дал команду сделать это.
! Примечание. Функция аварийного сигнала (см. Стр. 6) поддерживается ECL Comfort 300, начиная с версии 1.08. Функцию аварийной сигнализации нельзя использовать с ECL Comfort 200 и более ранними версиями ECL Comfort 300. Если вы активируете систему аварийной сигнализации с использованием более старых моделей ECL Comfort 300 или ECL Comfort 200, ECL Comfort может выдавать случайные аварийные сигналы, основанные на нормальных условиях. но неактуальные данные измерений.
4 VI.BC.C2.02 Danfoss A / S BC-HM
Функция модуля ECA 87
2.
Функция модуля ECA 87 Модуль ECA 87 может использоваться с ECL Comfort 200 и 300 Он обеспечивает ECL Comfort следующие функции:
Дистанционный мониторинг и управление через интерфейс RS 232 Регистрация данных Уведомление об авариях внешних получателей.
Для получения всех инструкций по настройке модема обратитесь к документации производителя модема.
2.1 Связь RS 232
При оснащении модулем ECA 87 ECL Comfort может обмениваться данными через модем или напрямую с подключенным ПК. Рисунок 1 иллюстрирует конфигурацию.
Рис. 1. Конфигурация связи ECL Comfort с модулем ECA 87
Для получения дополнительных сведений о связи см. Главу 4.
! Примечание. Если установлен модуль ECA 87 (см. Главу 3), никакие другие модули не могут быть установлены в задний слот ECL Comforts, а любые другие разъемы RS 232 на ECL Comfort отключены.
2.2 Журнал данных
ECA 87 может вести журнал значений всех параметров в текущем приложении ECL Comfort (список всех параметров ECL Comfort приведен в Приложении A), а также состояние
Автоматизация и визуализация процесса теплоснабжения (SCADA) на деревообрабатывающем заводе с помощью DANFOSS ECL Comfort 200/300.
(SIA TROJA)В систему входят следующие объекты:
- Компьютер с программой визуализации и управления и сетевой интерфейсной картой LON.
- Распределительная плата мастерской, на которой расположены два контроллера Danfoss ECL300, элементы безопасности, связи и индикации, а также специализированный контроллер LON с логикой управления и программой обслуживания контактов. К щитку идут кабели из цеха и склада для клапанной автоматики, двигателей, циркуляционных насосов, регулирующих клапанов, датчиков температуры и пожарной сигнализации.
- Плата размещения котла, на которой расположены два контроллера Danfoss – ECL200 и ECL300, элементы безопасности, связи и индикации, а также специализированный контроллер LON с программой обслуживания контактов.На плату идут кабели от контуров теплоснабжения, горячего водоснабжения и воздуховодов машин к циркуляционным насосам, регулирующим клапанам и датчикам температуры.
- Все эти объекты связаны кабелем связи и видеоинформационной сетью Lonworks.
1. Компьютер с программой визуализации и управления
На компьютере установлена сетевая интерфейсная карта LON “Эшелон” PCLTA-10 и программа LNS DDE SERVER той же компании, которая позволяет обмениваться информацией с контроллерами, подключенными к сети LON, а также получать и отправлять информацию в другую программу – визуализацию и программа управления.Все программы работают в Windows NT.
Поскольку отдельные контроллеры используются для выполнения наиболее важных функций системы, система действительна также в случае, если компьютерная программа каким-либо образом неисправна.
2. Распределительная доска цеха
2.1 Управление воздушной машиной цеха
Контроллер типа Danfoss ECL300 с программной картой C14 обеспечивает функцию регулирования температуры воздуха (на левой стороне панели распределительной платы). К контроллеру подключены два датчика температуры: выход потока воздуха и тепловой сдвиг для воды, идущей назад.
Программа C14 обеспечивает защиту системы от замерзания (если температура обратного теплового сдвига падает ниже 6 °) и некоторые другие функции, описанные в документации карты Danfoss C14.
Цепи безопасности, связи и индикации предоставляют дополнительные функции:
- Индикация безопасности и включения циркуляционного водяного насоса;
- Индикация безопасности и включения двигателя;
- Состояние циркуляционного насоса (вкл. / Выкл.), Состояние двигателя, а также определение перемещений регулирующих клапанов.
2.2 Управление магазином пневмотранспортер
Все функции такие же, как у пневматической машины цеха. Контроллер типа Danfoss ECL300 с программной картой C14 находится на правой стороне панели распределительной платы мастерской.
2.3 Специализированный контроллер LON
Контроллер с 15 номерами входов, который подключается к контактам состояния и безопасности, контактам сигнализации открытия ворот цеха и магазина, контактам пожарной сигнализации, кнопке отключения пожарной сигнализации и предупреждению о замерзании контактов сигнализации.
На заводских и складских воротах обслуживаются ручные замки. Они позволяют включать воздух при закрытых воротах и выключать его при открытии ворот. Контроллер выполняет следующие функции, относящиеся как к цеху, так и к складским машинам горячего воздуха:
- обслуживание периодических контактов;
- отправка информации через сеть LON в компьютерную программу визуализации и управления;
- при открытии ворот включаются циркуляционный насос и машина.Контроллер ECL300 включен в автоматическом режиме (регулировка температуры затопления и другие функции, выполняемые по программе C14).
- при закрытии ворот циркуляционный насос выключается. Контроллер ECL300 включен в ручном режиме (работа программы остановлена). Через 45 секунд машина выключится.
- Когда заслонки закрыты, циркуляционный насос включается каждые 30 минут на 2 минуты для поддержания температуры в аппарате тепловой смены.
- При получении команды от управляющей программы компьютера по сети LON включается летний режим. Это означает, что все двигатели и клапаны выключены, контроллер ECL300 остается в ручном режиме независимо от состояния ворот. Циркуляционный насос включается один раз на 72 часа, клапан открывается на 150 секунд, затем закрывается на 150 секунд. После закрытия клапана клапан и насос выключаются. Когда компьютер отправляет команду, летний режим работы отменяется и активируется нормальный режим.
Это означает, что все двигатели и клапаны выключены, контроллер ECL300 остается в ручном режиме независимо от состояния ворот. Циркуляционный насос включается один раз на 72 часа, клапан открывается на 150 секунд, затем закрывается на 150 секунд. После закрытия клапана клапан и насос выключаются. Когда компьютер отправляет команду, летний режим работы отменяется и активируется нормальный режим.При срабатывании контакта пожарной сигнализации контроллер ECL300 переходит в ручной режим и все двигатели выключаются, если ворота открываются в момент срабатывания контакта сигнализации. Сигнал контакта открывания ворот игнорируется. Этот вид режима сохраняется до тех пор, пока нажата кнопка на плате распределения.
3. Распределительная доска казана
3.1 Котел теплоснабжения помещений и горячего водоснабжения
Контроллер типа Danfoss ECL300 с программной картой C66 обеспечивает все основные функции управления и регулирования (с правой стороны платы).
К контроллеру подключено пять датчиков температуры: температуры наружного воздуха, температуры в квартирах, подачи теплоносителя вперед и назад, отопительной воды вперед. Прежде всего, контроллер содержит дополнительный аналогичный входной модуль, который подключается к датчику влажности 2 этажа и датчику температуры. Все функции, обеспечиваемые контроллером ECL300 с его программой, а также параметры и возможности регулирования описаны в документации карты Danfoss C66.
Цепи безопасности, связи и индикации предоставляют дополнительные функции:
- Индикация безопасности и включения циркуляционного насоса горячей воды;
- Защита мощности двойного насоса циркуляционного отопления, индикация включения каждого насоса и индикации работоспособности термобезопасности, а также возможность активировать один из ручных режимов работы насоса или позволить переключать насосы с помощью компьютерной программы;
- Состояние циркуляционного насоса (вкл. / Выкл.), Состояние термозащитного контакта сдвоенного насоса отопления, а также определение перемещений регулирующих клапанов;
3.
2 контура горячей воды воздушной машины Контроллер типаDanfoss ECL300 с программной картой P16 обеспечивает все основные функции управления и регулирования (с правой стороны платы). Все функции, обеспечиваемые контроллером ECL200 с его программой, а также параметры регулирования и возможности описаны в документации карты Danfoss P16.
Цепи безопасности, связи и индикации предоставляют дополнительные функции:
- Индикация мощности и включения циркуляционного насоса горячей воды;
- Состояние циркуляционного насоса (вкл. / Выкл.), Состояние контакта термозащиты нагрева, а также определение перемещений регулирующего клапана.
3.3 Специализированный контроллер LON
Контроллер на 13 номеров входит, который подключен к контактам состояния и безопасности. Контроллер выполняет две функции:
- обслуживание периодических контактов;
- отправляет информацию через сеть LON в компьютерную программу визуализации и управления.
Сервисное обслуживание оборудования
Все операции с регулятором ECL описаны в соответствующей программной документации Danfoss.
Значение сигнальных ламп и замков, расположенных на лицевых панелях щитов, очевидно и не требует пояснений.
Замки, расположенные на стенках досок, представляют собой отверстия, которые используются для подачи всех элементов платы. Не рекомендуем без особой надобности отключать питание платы . Когда работа системы должна быть остановлена (отопление, горячая вода или горячая вода из машины), например, в выходные, переключите регулятор ECL с помощью соответствующей кнопки в режим выключения (см.Описание программы Данфосс). Через некоторое время циркуляционный насос выключится, и программа остановит свою работу. Чтобы восстановить работу системы, переведите регулятор ECL с помощью той же кнопки в автоматический режим .
Если кормление было выключено, то все оборудование начинает работать сразу после включения (на 1 градус вперед – пауза 5 секунд – и назад).
Визуализация и описание программы управления
Программа визуализации и управления разработана на базе программного пакета компании “GE Fanuc” Cimplicity HMI в Windows NT.Это позволяет графически отображать на дисплее наиболее важные параметры системы и состояние исполняющих элементов, изменять настройки регуляторов, архивировать наиболее важные параметры работы системы, просматривать и распечатывать данные о работе за предыдущий период.
С точки зрения оператора программный комплекс состоит из 3 частей: первая выполняет обмен данными между оборудованием системы, подключенным к сети LON. Это сервер LNS DDE компании “Эшелон”.Вторая часть – это сущность “Cimplicity HMI”, которая получает (и отправляет) данные с сервера LNS DDE и сохраняет их в своей базе данных. Третья часть – Visionalaizing – позволяет наблюдать за процессом, изменять настройки, просматривать архивные данные, распечатывать отчеты. 1-я и 2-я части должны работать в непрерывном режиме. Третью часть можно пропустить и остановить в любой момент.
Каждая из трех частей начинается со своего значка в верхней части панели Windows.
Архивный процесс базы данных имеет структуру Microsoft Access (mdb), что позволяет анализировать данные с помощью инструментов Microsoft Office – Excel и Access.
Стартовый экран программы «Воздухоочиститель» и «Визионализация отопления» см. Выше в описании.
Avārijas paziņojuma loga вариантов:
Atskaišu veidošanas paraugs:
Darba režīma izvēles paraugs:
Интеграция систем отопления Danfoss ECL310 – Пользовательские компоненты
Привет,
У меня есть контроллер Danfoss ECL 310, использующий протокол TCP / IP Modbus.
У меня есть версия V1.30 (4572) с приложением A247_1 V01.
Я много искал, но пока не смог найти ни одного клиентского компонента, который бы контролировал мою систему отопления, доставлял данные датчиков и так далее.
То, что я смог выполнить сам, – это прочитать какой-то регистр с платформы Modbus, что нормально, но я хотел бы иметь возможность изменить даже некоторые настройки температуры для этого нагрева, которые пока не работают у меня.
Есть ли у кого-нибудь еще какие-нибудь знания по этому поводу.

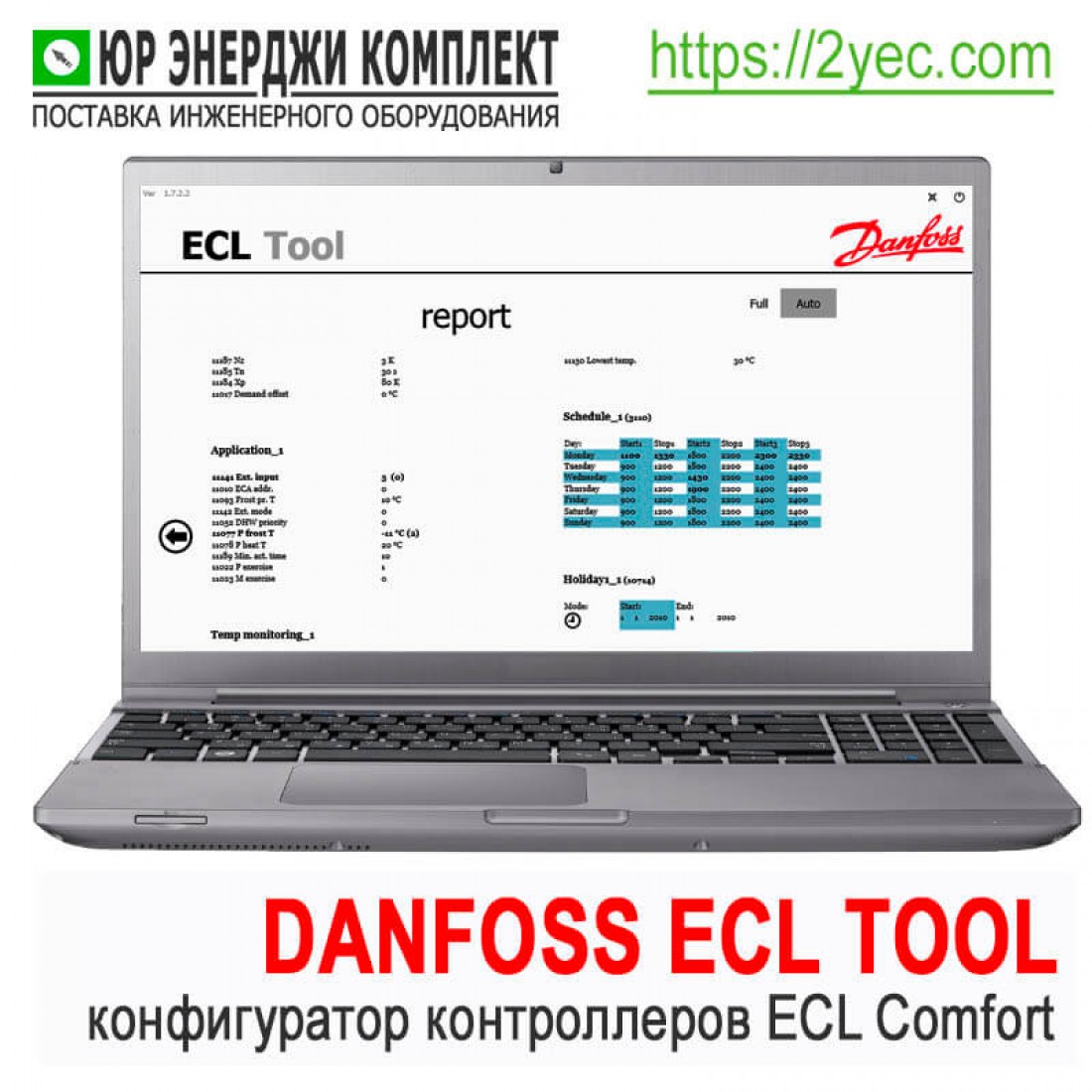

Я использовал ECL Tool, чтобы подключить и прочитать регистр из Modbus, который находится в HA, тогда всегда на один регистр меньше, чем в инструменте ECL, в любом случае я получаю значения при чтении.
Но на некоторых я не могу вернуть значения некоторых изменений.
modbus.yaml
- название: ecl310
тип: tcp
хост: 10.0.0.20
порт: 502
задержка: 5
тайм-аут: 10
климат:
- имя: ECL310_Soll_Temp
scan_interval: 600
адрес: 11179
input_type: холдинг
количество: 1
data_type: int16
max_temp: 30
min_temp: 10
смещение: 0
точность: 1
масштаб: 0.1
# структура: "! i"
target_temp_register: 11179
temp_step: 0,5
temperature_unit: C
- имя: ECL310_absenk_Temp
scan_interval: 600
адрес: 11180
input_type: холдинг
количество: 1
data_type: int16
max_temp: 30
min_temp: 10
смещение: 0
точность: 1
масштаб: 0,1
# структура: "! i"
target_temp_register: 11180
temp_step: 0,5
temperature_unit: C
датчики:
- название: ECL310_S1
раб: 254
scan_interval: 300
адрес: 10200
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0. 01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S2
раб: 254
scan_interval: 300
адрес: 10201
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S3
раб: 254
scan_interval: 300
адрес: 10202
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0.01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S4
раб: 254
scan_interval: 300
адрес: 10203
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S5
раб: 254
scan_interval: 300
адрес: 10204
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0. 01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S6
раб: 254
scan_interval: 300
адрес: 10205
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- имя: ECL310_min_Outdoor_temp
unit_of_measurement: ° C
адрес: 10499
input_type: холдинг
раб: 254
data_type: int16
масштаб: 0.01
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_max_Outdoor_temp
unit_of_measurement: ° C
адрес: 10504
input_type: холдинг
раб: 254
data_type: int16
масштаб: 0,01
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_normal_wasser
unit_of_measurement: ° C
адрес: 12189
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0,1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_absenkung_wasser
unit_of_measurement: ° C
адрес: 12190
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0. 1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_vorlauf_min_temp
unit_of_measurement: ° C
адрес: 11176
input_type: холдинг
data_type: int16
раб: 254
точность: 1
масштаб: 1
смещение: 0
scan_interval: 600
- имя: ECL310_vorlauf_max_temp
unit_of_measurement: ° C
адрес: 11177
масштаб: 1
смещение: 0
точность: 1
input_type: холдинг
data_type: int16
раб: 254
scan_interval: 600
- название: ECL310_komfort_soll
unit_of_measurement: ° C
адрес: 11179
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0.1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_absenkung_soll
unit_of_measurement: ° C
адрес: 11180
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0,1
смещение: 0
точность: 1
scan_interval: 600
- название: ECL310_frostschutz
unit_of_measurement: ° C
адрес: 12092
input_type: холдинг
data_type: int16
раб: 254
scan_interval: 600
- название: ECL310_betriebsartww
адрес: 4201
input_type: ввод
data_type: int16
раб: 254
scan_interval: 60
- имя: ECL310_betriebsartheizung
адрес: 4200
input_type: ввод
data_type: int16
раб: 254
scan_interval: 60
- название: Pumpe 1
раб: 254
адрес: 4005
input_type: ввод
data_type: int16
scan_interval: 60
- название: Pumpe 2
раб: 254
адрес: 4006
input_type: ввод
data_type: int16
scan_interval: 60
- название: Pumpe 3
раб: 254
адрес: 4007
input_type: ввод
data_type: int16
scan_interval: 60
- имя: m1_oeffnen
раб: 254
адрес: 3999
input_type: ввод
data_type: int16
scan_interval: 60
- название: m1_schliessen
раб: 254
адрес: 4000
input_type: ввод
data_type: int16
scan_interval: 60
- имя: m2_oeffnen
раб: 254
адрес: 4001
input_type: ввод
data_type: int16
scan_interval: 60
- название: m2_schliessen
раб: 254
адрес: 4002
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_triac_m1
раб: 254
адрес: 4059
input_type: ввод
data_type: int16
scan_interval: 60
- название: manual_triac_m2
раб: 254
адрес: 4060
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_triac_m3
раб: 254
адрес: 4061
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe1
раб: 254
адрес: 4065
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe2
раб: 254
адрес: 4066
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe3
раб: 254
адрес: 4067
input_type: ввод
data_type: int16
интервал_сканирования: 60 ''
датчик. ямл
- платформа: шаблон
датчики:
Ventilmodus_m1:
friendly_name: "M1 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_triac_m1', '0')%}
АВТО
{% elif is_state ('sensor.manual_triac_m1', '1')%}
ОСТАНАВЛИВАТЬСЯ
{% elif is_state ('sensor.manual_triac_m1', '2')%}
SCHLIE? EN
{% elif is_state ('sensor.manual_triac_m1', '3')%}
ÖFFNEN
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
Ventilmodus_m2:
friendly_name: "M2 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_triac_m2 ',' 0 ')%}
АВТО
{% elif is_state ('sensor.manual_triac_m2', '1')%}
ОСТАНАВЛИВАТЬСЯ
{% elif is_state ('sensor.manual_triac_m2', '2')%}
SCHLIE? EN
{% elif is_state ('sensor.manual_triac_m2', '3')%}
ÖFFNEN
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
pumpenmodus_p1:
friendly_name: "P1 Modus"
шаблон_значения:> -
{% if is_state ('sensor. manual_pumpe1', '0')%}
АВТО
{% elif is_state ('сенсор.manual_pumpe1 ',' 1 ')%}
ВЫКЛЮЧЕННЫЙ
{% elif is_state ('sensor.mmanual_pumpe1', '2')%}
НА
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
pumpenmodus_p3:
friendly_name: "P3 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_pumpe3', '0')%}
АВТО
{% elif is_state ('sensor.manual_pumpe3', '1')%}
ВЫКЛЮЧЕННЫЙ
{% elif is_state ('sensor.mmanual_pumpe3', '2')%}
НА
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
bewegung_m1:
friendly_name: "M1 Bewegungsmodus"
шаблон_значения:> -
{% if is_state ('sensor.m1_oeffnen ',' 1 ')%}
Oeffnen
{% elif is_state ('sensor.m1_schliessen', '1')%}
Schließen
{% еще %}
останавливаться
{% endif%}
- платформа: шаблон
датчики:
bewegung_m2:
friendly_name: "M2 Bewegungsmodus"
шаблон_значения:> -
{% if is_state ('sensor. m2_oeffnen', '1')%}
Öffnen
{% elif is_state ('sensor.m2_schliessen', '1')%}
Schließen
{% еще %}
останавливаться
{% endif%}
- платформа: шаблон
датчики:
p1:
friendly_name: "Heizungspumpe"
шаблон_значения:> -
{% if is_state ('sensor.pumpe_1 ',' 1 ')%}
Эйн
{% еще %}
Aus
{% endif%}
- платформа: шаблон
датчики:
p3:
friendly_name: "Zirkulationspumpe"
шаблон_значения:> -
{% if is_state ('sensor.pumpe_3', '1')%}
Эйн
{% еще %}
Aus
{% endif%}
- платформа: шаблон
датчики:
wasserbetriebsmodus:
friendly_name: "WW Betriebsmodus"
шаблон_значения:> -
{% if is_state ('sensor.ecl310_betriebsartww ',' 0 ')%}
Руководство
{% elif is_state ('sensor.ecl310_betriebsartww', '1')%}
Расписание
{% elif is_state ('sensor. ecl310_betriebsartww', '2')%}
Комфорт
{% elif is_state ('sensor.ecl310_betriebsartww', '3')%}
Постоянная неудача
{% elif is_state ('sensor.ecl310_betriebsartww', '4')%}
Постоянный комфорт
{% еще %}
не удалось
{% endif%}
- платформа: шаблон
датчики:
heizungsbetriebsmodus:
friendly_name: "Betriebsmodus Heizung"
шаблон_значения:> -
{% if is_state ('sensor.ecl310_betriebsartheizung ',' 0 ')%}
Руководство
{% elif is_state ('sensor.ecl310_betriebsartheizung', '1')%}
Расписание
{% elif is_state ('sensor.ecl310_betriebsartheizung', '2')%}
Комфорт
{% elif is_state ('sensor.ecl310_betriebsartheizung', '3')%}
Постоянная неудача
{% elif is_state ('sensor.ecl310_betriebsartheizung', '4')%}
Постоянный комфорт
{% еще %}
не удалось
{% endif%}
01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S2
раб: 254
scan_interval: 300
адрес: 10201
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S3
раб: 254
scan_interval: 300
адрес: 10202
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0.01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S4
раб: 254
scan_interval: 300
адрес: 10203
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S5
раб: 254
scan_interval: 300
адрес: 10204
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0.
01
смещение: 0
точность: 1
data_type: int16
- название: ECL310_S6
раб: 254
scan_interval: 300
адрес: 10205
input_type: холдинг
unit_of_measurement: ° C
device_class: температура
количество: 1
масштаб: 0,01
смещение: 0
точность: 1
data_type: int16
- имя: ECL310_min_Outdoor_temp
unit_of_measurement: ° C
адрес: 10499
input_type: холдинг
раб: 254
data_type: int16
масштаб: 0.01
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_max_Outdoor_temp
unit_of_measurement: ° C
адрес: 10504
input_type: холдинг
раб: 254
data_type: int16
масштаб: 0,01
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_normal_wasser
unit_of_measurement: ° C
адрес: 12189
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0,1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_absenkung_wasser
unit_of_measurement: ° C
адрес: 12190
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0.
1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_vorlauf_min_temp
unit_of_measurement: ° C
адрес: 11176
input_type: холдинг
data_type: int16
раб: 254
точность: 1
масштаб: 1
смещение: 0
scan_interval: 600
- имя: ECL310_vorlauf_max_temp
unit_of_measurement: ° C
адрес: 11177
масштаб: 1
смещение: 0
точность: 1
input_type: холдинг
data_type: int16
раб: 254
scan_interval: 600
- название: ECL310_komfort_soll
unit_of_measurement: ° C
адрес: 11179
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0.1
смещение: 0
точность: 1
scan_interval: 600
- имя: ECL310_absenkung_soll
unit_of_measurement: ° C
адрес: 11180
input_type: холдинг
data_type: int16
раб: 254
масштаб: 0,1
смещение: 0
точность: 1
scan_interval: 600
- название: ECL310_frostschutz
unit_of_measurement: ° C
адрес: 12092
input_type: холдинг
data_type: int16
раб: 254
scan_interval: 600
- название: ECL310_betriebsartww
адрес: 4201
input_type: ввод
data_type: int16
раб: 254
scan_interval: 60
- имя: ECL310_betriebsartheizung
адрес: 4200
input_type: ввод
data_type: int16
раб: 254
scan_interval: 60
- название: Pumpe 1
раб: 254
адрес: 4005
input_type: ввод
data_type: int16
scan_interval: 60
- название: Pumpe 2
раб: 254
адрес: 4006
input_type: ввод
data_type: int16
scan_interval: 60
- название: Pumpe 3
раб: 254
адрес: 4007
input_type: ввод
data_type: int16
scan_interval: 60
- имя: m1_oeffnen
раб: 254
адрес: 3999
input_type: ввод
data_type: int16
scan_interval: 60
- название: m1_schliessen
раб: 254
адрес: 4000
input_type: ввод
data_type: int16
scan_interval: 60
- имя: m2_oeffnen
раб: 254
адрес: 4001
input_type: ввод
data_type: int16
scan_interval: 60
- название: m2_schliessen
раб: 254
адрес: 4002
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_triac_m1
раб: 254
адрес: 4059
input_type: ввод
data_type: int16
scan_interval: 60
- название: manual_triac_m2
раб: 254
адрес: 4060
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_triac_m3
раб: 254
адрес: 4061
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe1
раб: 254
адрес: 4065
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe2
раб: 254
адрес: 4066
input_type: ввод
data_type: int16
scan_interval: 60
- имя: manual_pumpe3
раб: 254
адрес: 4067
input_type: ввод
data_type: int16
интервал_сканирования: 60 ''
датчик.
ямл
- платформа: шаблон
датчики:
Ventilmodus_m1:
friendly_name: "M1 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_triac_m1', '0')%}
АВТО
{% elif is_state ('sensor.manual_triac_m1', '1')%}
ОСТАНАВЛИВАТЬСЯ
{% elif is_state ('sensor.manual_triac_m1', '2')%}
SCHLIE? EN
{% elif is_state ('sensor.manual_triac_m1', '3')%}
ÖFFNEN
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
Ventilmodus_m2:
friendly_name: "M2 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_triac_m2 ',' 0 ')%}
АВТО
{% elif is_state ('sensor.manual_triac_m2', '1')%}
ОСТАНАВЛИВАТЬСЯ
{% elif is_state ('sensor.manual_triac_m2', '2')%}
SCHLIE? EN
{% elif is_state ('sensor.manual_triac_m2', '3')%}
ÖFFNEN
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
pumpenmodus_p1:
friendly_name: "P1 Modus"
шаблон_значения:> -
{% if is_state ('sensor.
manual_pumpe1', '0')%}
АВТО
{% elif is_state ('сенсор.manual_pumpe1 ',' 1 ')%}
ВЫКЛЮЧЕННЫЙ
{% elif is_state ('sensor.mmanual_pumpe1', '2')%}
НА
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
pumpenmodus_p3:
friendly_name: "P3 Modus"
шаблон_значения:> -
{% if is_state ('sensor.manual_pumpe3', '0')%}
АВТО
{% elif is_state ('sensor.manual_pumpe3', '1')%}
ВЫКЛЮЧЕННЫЙ
{% elif is_state ('sensor.mmanual_pumpe3', '2')%}
НА
{% еще %}
{% endif%}
- платформа: шаблон
датчики:
bewegung_m1:
friendly_name: "M1 Bewegungsmodus"
шаблон_значения:> -
{% if is_state ('sensor.m1_oeffnen ',' 1 ')%}
Oeffnen
{% elif is_state ('sensor.m1_schliessen', '1')%}
Schließen
{% еще %}
останавливаться
{% endif%}
- платформа: шаблон
датчики:
bewegung_m2:
friendly_name: "M2 Bewegungsmodus"
шаблон_значения:> -
{% if is_state ('sensor.
m2_oeffnen', '1')%}
Öffnen
{% elif is_state ('sensor.m2_schliessen', '1')%}
Schließen
{% еще %}
останавливаться
{% endif%}
- платформа: шаблон
датчики:
p1:
friendly_name: "Heizungspumpe"
шаблон_значения:> -
{% if is_state ('sensor.pumpe_1 ',' 1 ')%}
Эйн
{% еще %}
Aus
{% endif%}
- платформа: шаблон
датчики:
p3:
friendly_name: "Zirkulationspumpe"
шаблон_значения:> -
{% if is_state ('sensor.pumpe_3', '1')%}
Эйн
{% еще %}
Aus
{% endif%}
- платформа: шаблон
датчики:
wasserbetriebsmodus:
friendly_name: "WW Betriebsmodus"
шаблон_значения:> -
{% if is_state ('sensor.ecl310_betriebsartww ',' 0 ')%}
Руководство
{% elif is_state ('sensor.ecl310_betriebsartww', '1')%}
Расписание
{% elif is_state ('sensor.
ecl310_betriebsartww', '2')%}
Комфорт
{% elif is_state ('sensor.ecl310_betriebsartww', '3')%}
Постоянная неудача
{% elif is_state ('sensor.ecl310_betriebsartww', '4')%}
Постоянный комфорт
{% еще %}
не удалось
{% endif%}
- платформа: шаблон
датчики:
heizungsbetriebsmodus:
friendly_name: "Betriebsmodus Heizung"
шаблон_значения:> -
{% if is_state ('sensor.ecl310_betriebsartheizung ',' 0 ')%}
Руководство
{% elif is_state ('sensor.ecl310_betriebsartheizung', '1')%}
Расписание
{% elif is_state ('sensor.ecl310_betriebsartheizung', '2')%}
Комфорт
{% elif is_state ('sensor.ecl310_betriebsartheizung', '3')%}
Постоянная неудача
{% elif is_state ('sensor.ecl310_betriebsartheizung', '4')%}
Постоянный комфорт
{% еще %}
не удалось
{% endif%}
результат того, что в ловеласе:
ECL 300 elektroninis valdiklis | Абсолюта
Aprašymas
ECL 300 elektroninis valdiklis, код 087B1130 (небегаминама).
Elektroniniai valdikliai centralizuoto šildymo ir buitinio karšto vandens sistemoms gali būti naudojami įvairiose centralizuoto šildymo sistemose, užtikrindami komfortą ir optim energijos suvartojimą.
Šią grupę sudaro valdikliai su tradiciniu analoginiu valdymu bei modernūs valdikliai su pilnai skaitmenine sąsaja.
Bendras bruožas, būdingas visiems valdikliams, yra tai, kad juos lengva valdyti. ECL Comfort grupės valdikliams naudojama «protingų» kortelių technologija, o grafinės ekrano iliustracijos ant valdiklių palengvina greitą sistemos apžvalgą.
Senają ECL Comfort, серия
Sudaro регуляторы ECL Comfort 100, 200 ir 300.
ECL Comfort 100 регуляторов верта rinktis paprastoms šildymo sistemoms, kai montuotojas arba vartotojas nori tradicinio, paprasto ir analoginio valdymo.
ECL Comfort 200 Regiatorius patrauklesnis vartotojams, kurie mėgsta skaitmeninę vartotojo sąsają ir jos teikiamas platenes galimybes. Serija pasižymi daugybe funkcijų ir gali būti naudojama komercinėse sistemose.
ECL Comfort 300 – tai šiuolaikinisregiatorius su daugybe funkcijų, pavyzdžiui, dviejų kontūr valdymas su termostato funkcija, optimizavimo funkcija, trijų taškų kontrolė ir tšk. Информационные кортежи taikymo sprendimas užtikrina optimalų, patog vartotojui ECL 300 typeo Regiatoriaus valdymą. Šios serijos Regiatorių komplekte taip pat yra jungiamas nuotolinio valdymo pultelis, sujungtas su Regiatoriumi dviejų gyslų kabeliu. Galimi du šio pultelio variantai.
Kai kurie ECL Comfort regiatorių privalumai:
- Optimizavimo ir šildymo forsavimo funkcija.
- Grąžinamo termofikacinio vandens temperatūros apribojimas priklausomai nuo lauko temperatūros.
- Apsauga nuo užšalimo.
- Šildymo įjungimo ir išjungimo funkcija.
- Laikrodis su metų indikacija ir automatinis pakeitimas iš vasaros į žiemos laiką ir atvirkščiai.
- Kopijavimo į informacinę ECL kortelę ir iš jos funkcija.
- Antibakterinė funkcija (karšto vandens kontūrui).
- Стандартные протоколы LonTalk, RS 232, «M».
Apie elektroninius valdiklius: plačiau.
% PDF-1.4
%
862 0 объект
>
эндобдж
xref
862 72
0000000016 00000 н.
0000002717 00000 н.
0000002896 00000 н.
0000003596 00000 н.
0000003711 00000 н.
0000003825 00000 н.
0000003938 00000 н.
0000016605 00000 п.
0000028978 00000 п.
0000043240 00000 п.
0000056298 00000 п.
0000056463 00000 п.
0000056625 00000 п.
0000056775 00000 п.
0000056940 00000 п.
0000057102 00000 п.
0000057252 00000 п.
0000057816 00000 п.
0000057928 00000 п.
0000058015 00000 п.
0000058487 00000 п.
0000059019 00000 п.
0000059364 00000 п.
0000072660 00000 п.
0000088255 00000 п.
0000088579 00000 п.
0000088943 00000 п.
0000089315 00000 п.
0000089742 00000 п.
0000104003 00000 п.
0000118223 00000 н.
0000122187 00000 н.
0000126474 00000 н.
0000129038 00000 н.
0000129409 00000 н.
0000133095 00000 н.
0000133524 00000 н.
0000135471 00000 н.
0000135566 00000 н.
B | aA !.2rn ~> @ H9DF ~ f & E`RJp * PrŔ $ dfpZzPX3 “#KkFpXcNdQpIqF | H7XRL #? TAydiX, \ 7 \ 2RXlq, （5% u 267J67dAZAL! N5Ľ 1E9ypK
– Danfoss ECM-200 – ECF-100 – EC-200 – ECM-900 – ECF-
188L-EC-200 – EC-200 – ECM-900 – ECF-200 ECL2000ICPDAS
I-7188E1-DNF-ECL – это промышленный интерфейс Ethernet, разработанный TechBase Sp.
z o.o. которые позволяют пользователю
просматривать и изменять значения параметров контроллеров отопления серии ECL, подключенных через порт связи RS232
. Просмотр выбранных параметров. Пользователь может преобразовать протокол RS232 серии ECL в протокол
Modbus TCP Ethernet или, при желании, визуализировать параметры в веб-браузере (веб-страницы HTML).
Использование специального программного обеспечения для проектирования визуализаций не требуется.
Все необходимые инструменты доступны прямо из ресурсов Windows (Internet Explorer, Front Page Express,
Paint, Блокнот).
| Характеристики: |
|
0 или новее) ** * требуется, чтобы на контроллере была установлена карта связи ECA81 – RS232.
** доступен как опция.
| Технические характеристики | |
| Строительство | |
| Строительство | Внешний модуль |
| Интерфейс ввода | |
| Интерфейс | Ethernet 10BaseT |
| Разъем | RJ45 |
| Протокол связи | Modbus TCP, HTTP, FTP, TELNET |
| Интерфейс последовательного вывода | |
| Интерфейс | RS-232 |
| №портов | 1 |
Макс. Скорость | 115,2 Кбод / сек |
| Разъем | Винтовой клеммный блок |
| Сигналы | |
| RS-232 – ECL200 / 300/2000 | TxD, RxD, GND |
| Бортовое оборудование | |
| ЦП | драм 188 ES |
| Память | 256 КБ |
| Флэш-ПЗУ | 512 КБ |
| Конфигурации ввода / вывода | |
| Формат данных | Биты данных 8 бит Стоповые биты 1 бит |
| Индикация и переключатели | |
| Светодиоды | Включение питания |
| Требования к питанию | |
| Блок питания | (+10 – +30) В постоянного тока |
| Потребляемая мощность | 2 Вт |
| Эксплуатация | |
| Температура | -25. |
